MODE D'EMPLOI PI2097 IFM

Notice utilisateurs

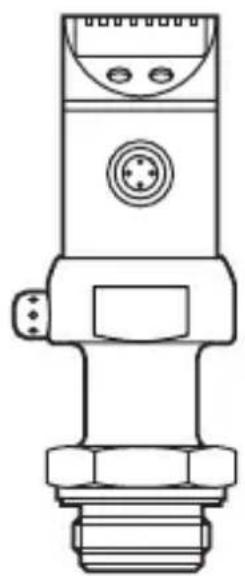

Capteur de pression électronique
PI209x

11426177 / 00 11 / 2021

Contenu

1 Remarque préliminaire 3
1.1 Symboles utilisés 3
2 Consignes de sécurité 3
3 Fonctionnement et caractéristiques 4
3.1 Applications 4
4 Fonction 4
4.1 Traitement du signaux mesures 4
4.2 Contrôle de pression / fonction de commutation 5
4.3 Contrôle de pression / fonction analogue 5
4.4 Fonction de diagnostic 7
5 Montage 8
6 Raccordement electrique 10
7 Elements de service et d'indication 11
8 Menu 12
8.1 Structure du menu 12
8.2 Explication du menu 13
9 Paramétrage 14
9.1 Paramétrage en général 14
9.2 Configuration de l'affichage (optionnel) 16
9.3 Réglage des signaux de sortie 16

9.3.1 Réglage de la fonction de sortie 16
9.3.2 Réglage des seuils de commutation 17
9.3.3 Mise à l'échelle de la valeur analogue 17

9.4 Reglages utiliser (optionnel) 18

9.4.1 Calibrage du point zéro 18
9.4.2 Réglage de la temporisation pour OUT1 18
9.4.3 Réglage : types pour OUT1 18
9.4.4 Réglage d'amortissement pour le signal de commutation 18
9.4.5 Réglage d'amortissement pour le signal analogique 18

9.5 Fonctions de service 19

9.5.1 Lire les valeurs min. et max. pour la pression 19
9.5.2 Restaurer les parametes aux réglages d'usine 19

10 Fonctionnement 19

10.1 Lecture des valeurs paramétrées 19
10.2 Indication de defaults 19

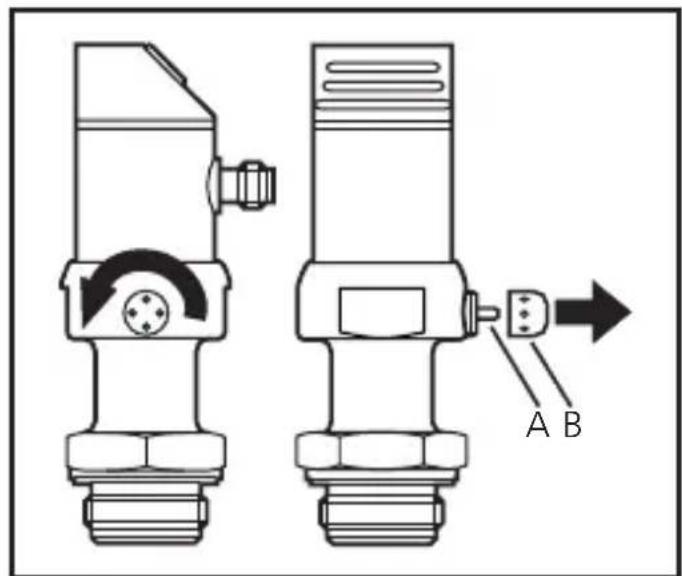

10.3 Nettoyage du couvercle du système de filtrage 20

11 Reglages usine 21

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

FR

2 Consignes de sécurité

• L'appareil décrit est un composant destiné à être intégré dans un système.

• La sécurité du système est sous la responsabilité de l'installateur.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédigier, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles ( Données techniques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé.
• Assurer une protection efficace des appareils et des cables afin qu'ils ne soient pas endommages.

3 Fonctionnement et caractéristiques

L'appareil surveille la pression du système des installations.

3.1 Applications

Type de pression : pression relative.

Informations concernant la tenue en pression et la pression d'éclatement → fiche technique

Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques dépassent la valeur de suppression indiquée.

La pression d'éclatement indiquée ne doit pas être dépassée.

Meme si la pression d'éclatement n'est dépassée que brievement,

l'appareil peut être détruit. ATTENTION : Danger de blessures !

4 Fonction

4.1 Traitement du signaux mesurés

• L'appareil affiche la pression du circuit actuelle.
• Il génére 2 signaux de sortie selon le paramétrage.

OUT1	2 options de sélection ·Sortie TOR pour la valeur limite de pression. ·Signal de diagnostic (en cas de défaut la sortie 1 n'est pas active).
OUT2	4 options de sélection ·signal analogue 4...20 mA ·signal analogue 20...4 mA ·signal analogue 0...10 V ·signal analogue 10...0 V

4.2 Contrôle de pression / fonction de commutation

OUT1 change son état de commutation si les seuils de commutation régès (SP1, rP1) ne sont pas atteints ou dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

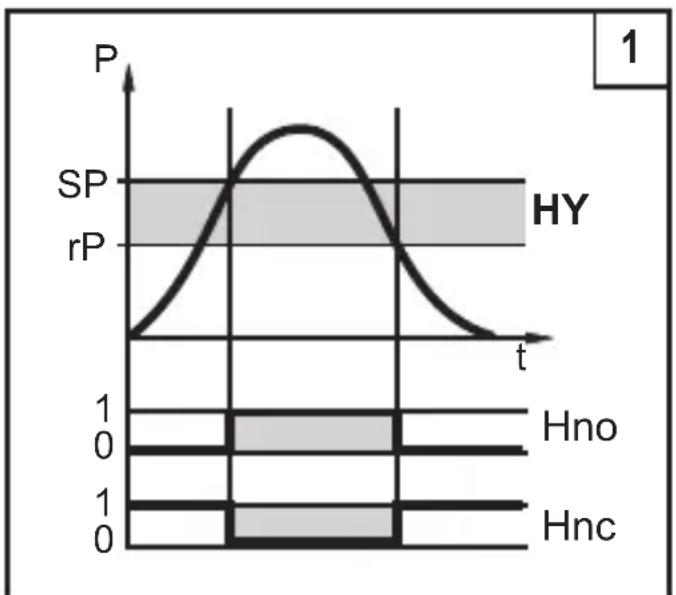

• Fonction hysteresis / normalement ouvert : [OU1] = [Hno] (→ fig. 1).
• Fonction hysteresis / normalement fermé : [OU1] = [Hnc] (→ fig. 1). D'abord le seuil de commutation (SP1) est régle, ensuite à la différence souhaïée le seuil de déclenchement (rP1).
• Fonction fenêtre / normalement ouvert : [OU1] = [Fno] (→ fig. 2).

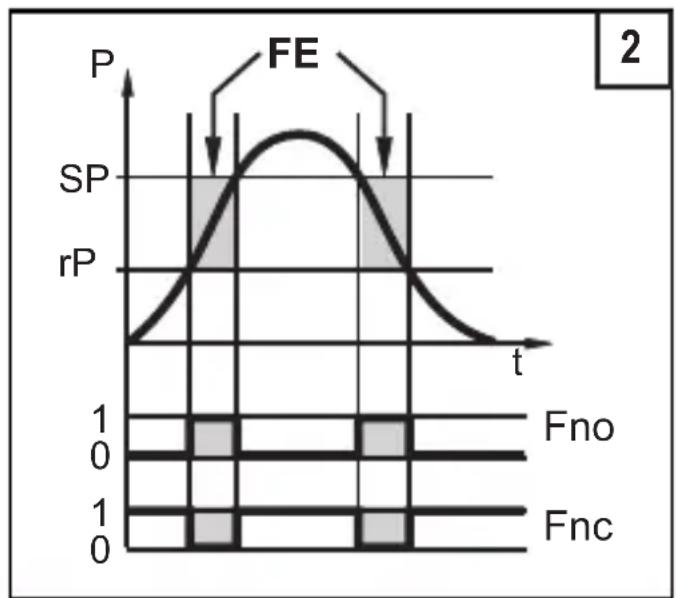

• Fonction fenêtre / normalement fermé : [OU1] = [Fnc] (→ fig. 2). La largeur de la fenêtre peut être régée par la différence entre SP1 et rP1. SP1 = valeur supérieure, rP1 = valeur inférieure.

P = pression du système; HY = hysteresis; FE = fenêtre

4.3 Contrôle de pression / fonction analogue

La signal analogue peut être régée:.

• A l'aide du [OU2] on déterminé si la plage de mesure régée est affichée pour 4...20 mA ([OU2] = [I]), 20...4 mA ([OU2] = [InEG]), 0...10 V ([OU2] = [U]), ou 10...0 V ([OU2] = [UnEG]).

La mise à l'échelle peut être réglée par la fonction teach ou par la saisie de valeurs pour les paramètres ASP et AEP.

• Avec l'apprentissage (tASP) ou la saisie (ASP) de la valeur minimum de la sortie analogique, on déterminé la valeur mesurée pour laquelle le signal de sortie est de 4mA / 0V ( 20mA / 10V avec [InEG] / [UnEG]).

• Avec l'apprentissage (tAEP) ou la saisie (AEP) de la valeur maximum de la sortie analogique, on détermine la valeur mesurée pour laquelle le signal de sortie est de 20mA / 10V ( 4mA / 0V avec [InEG] / [UnEG]).

Ecart minimum entre ASP et AEP = 25% de la valeur finale de l'endetue de mesure.

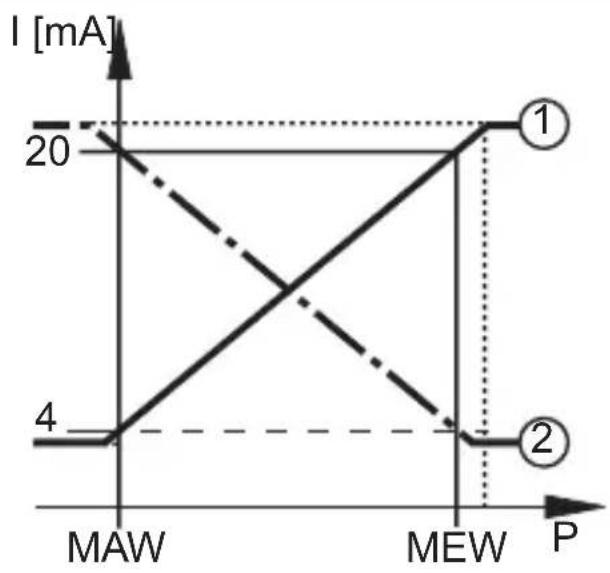

Sortie courant

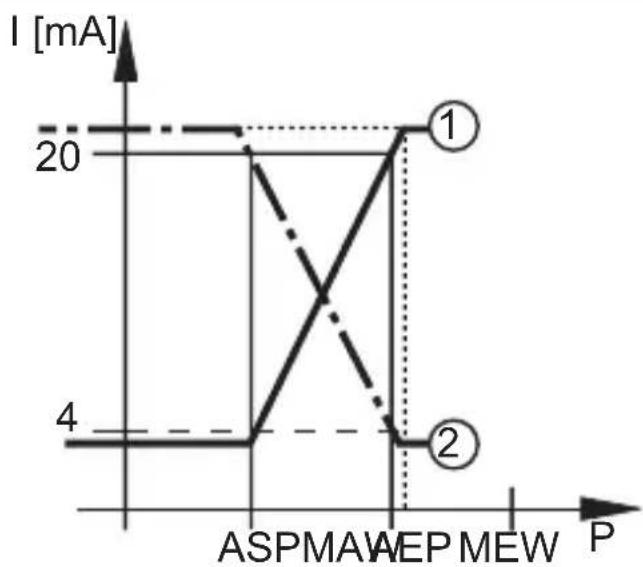

Réglages usine Etendue de mesure mise à l'échelle

P = pression du système, MAW = valeur initiale de l'endetue de mesure; MEW = valeur finale de l'endetue de mesure

①: [OU2] = [I]; ②: [OU2] = [InEG]

Dans l'endetue de mesure régée le signal de sortie est entre 4 et 20 mA ([OU2] = [I]) ou entre 20 et 4 mA ([OU2] = [InEG]).

Il est également signalé :

• Pression du système au-dessus de l'etendue de mesure :
• signal de sortie > 20 mA si [OU2] = [I].
• signal de sortie 4 jusqu'à 3,8 mA si [OU2] = [InEG].
• Pression du système en dessous de l'etendue de mesure :
• signal de sortie 4 jusqu'à 3,8 mA si [OU2] = [I].
• signal de sortie > 20 mA si [OU2] = [InEG].

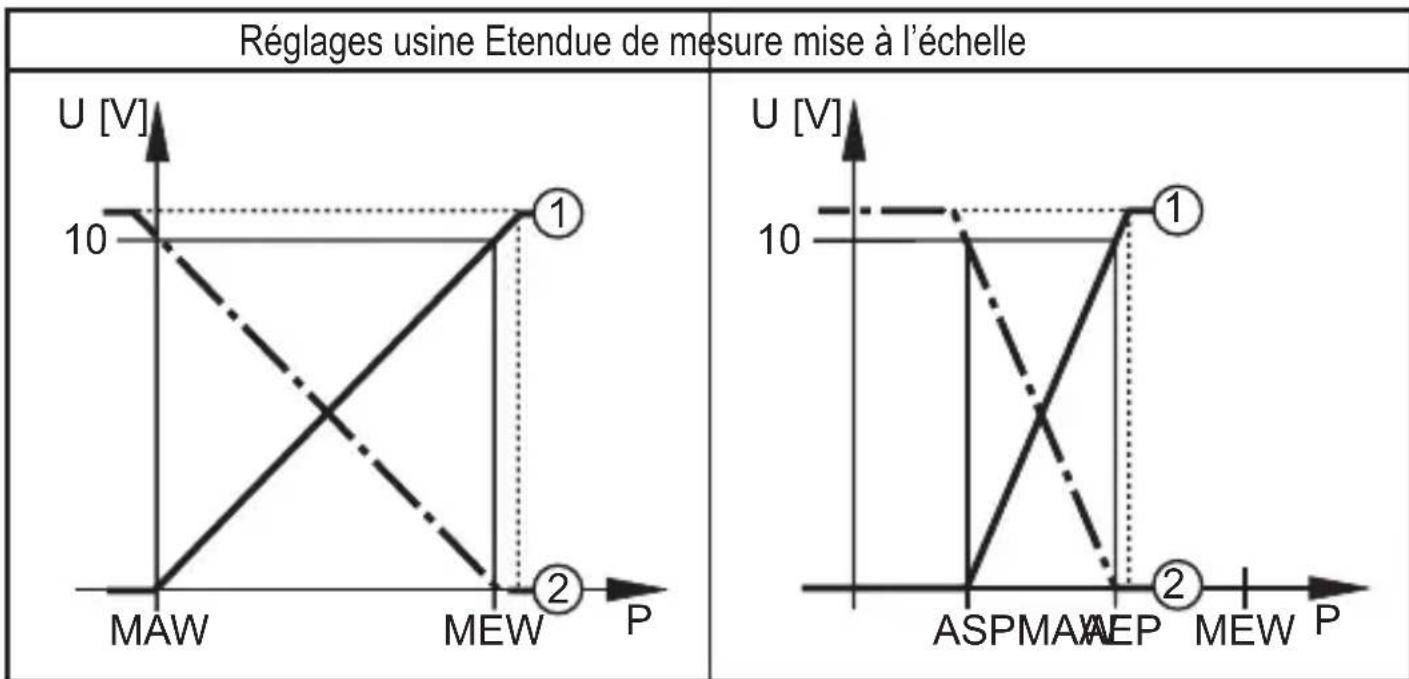

Sortie tension

P = pression du système, MAW = valeur initiale de l'endetue de mesure; MEW = valeur finale de l'endetue de mesure

①: [OU2] = [U]; ②: [OU2] = [UnEG]

Dans l'endetue de mesure régée le signal de sortie est entre 0 et 10V ([OU2] = [U]) ou entre 10 et 0 V ([OU2] = [UnEG]).

Il est également signalé :

• Pression du système au-dessus de l'etendue de mesure :

• signal de sortie >10V si [OU2] = [U].

• Pression du système en dessous de l'etendue de mesure :

• signal de sortie >10V si [OU2] = [UnEG].

4.4 Fonction de diagnostic

La sortie 1 sert de sortie diagnostique si selon speciification DESINA si [OU1] = [dESI].

• Si aucun défaut n'est present, la sortie est commutée et en liaison avec UB+ (si P-n = PnP) ou UB- (si P-n =nPn).

• En cas de mauvais fonctionnement la sortie devient inactive. Les fautes suivantes sont détectées:

• Sous-tension (à partir deb 18 V) / surtension (à partir de 33 V);

• température sur le raccord de process trop évée (>150^) / trop basse (< -30^) ;
• température naturelle de l'appareil trop élevé ( >100^ ) / trop basse ( < -30^ );
• erreur RAM.

5 Montage

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

Attention : L'affichage « 0% » ne peut pas dire que le circuit n'est pas sous pression.

Une installation horizontale est recommandee en cas de haute temperatures du fluide.

L'adaptateur Aseptoflex permet le raccordement du capteur à différents raccords process. (Les adaptateurs sont à commander séparément comme accessoires).

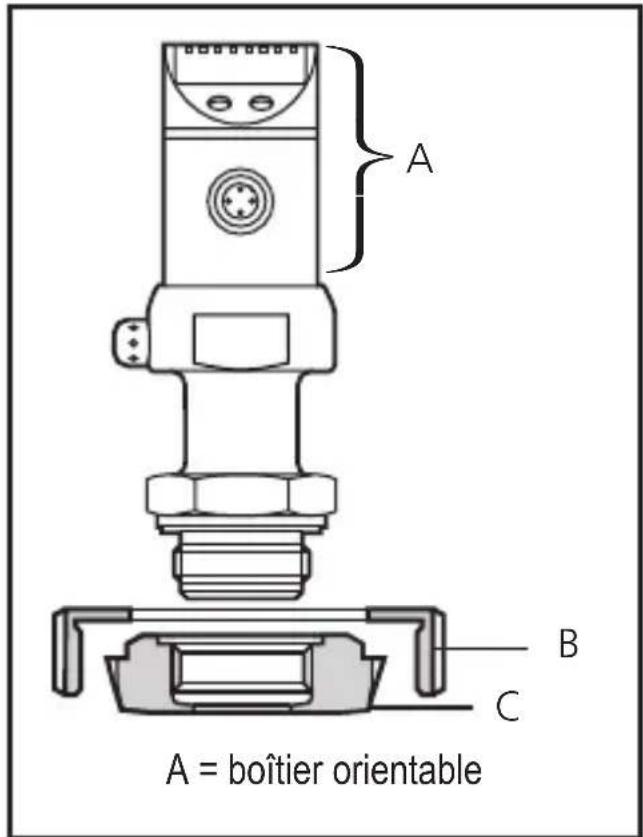

Montage

Monter l'adaptateur (C) sur l'appareil.
Fixer l'appareil et I'adaptateur sur le raccord processa laide d'un ecrou, d'une flasque de serrage ou similaire (B).

Si l'accessoire de fixation (B) ne peut pas etre mis en place par le haut de I'appareil:le monter par le bas avant de visser I'adaptateur.

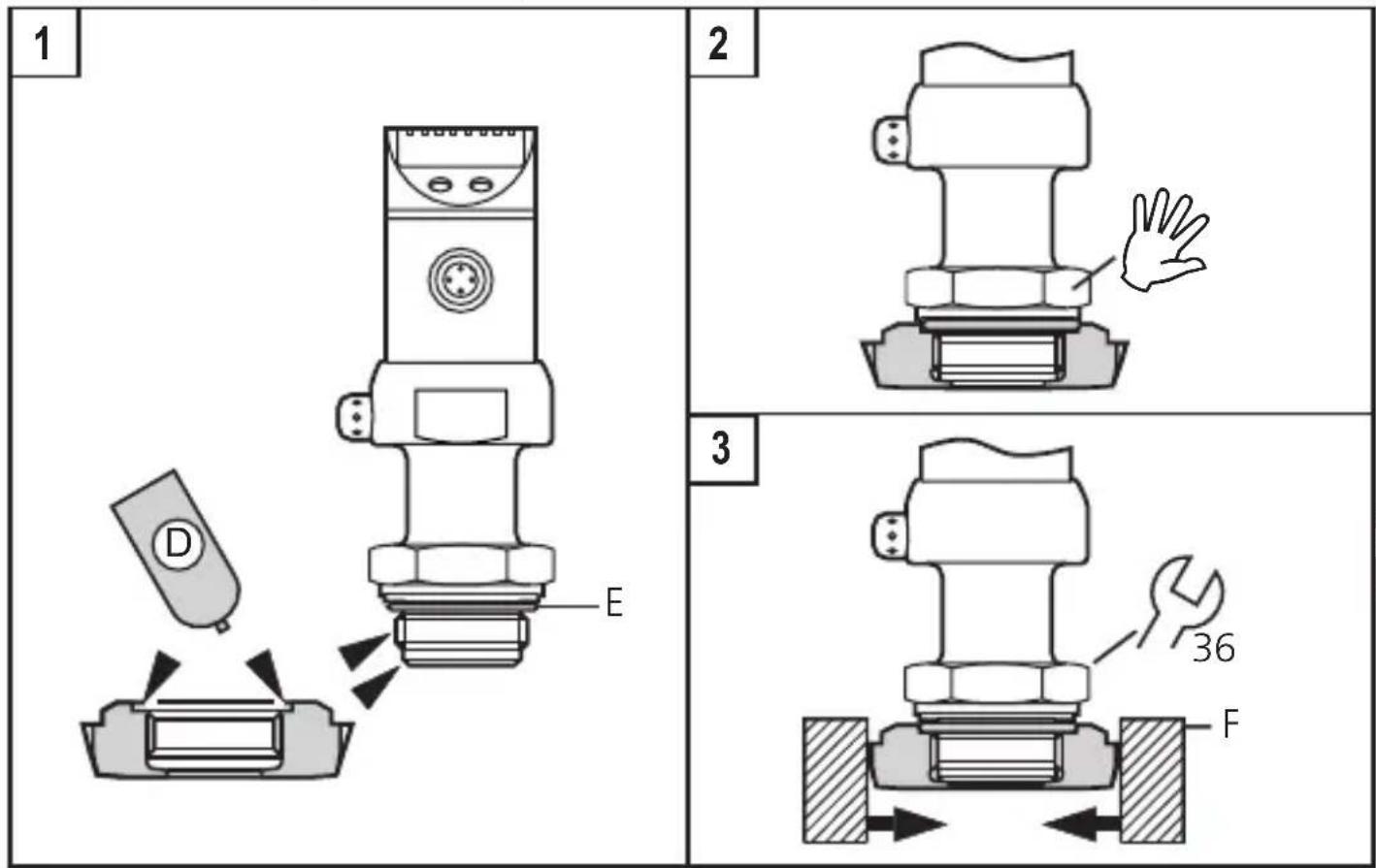

Montage de l'adaptateur Aseptoflex

Graisser légèrement les filetages et les zones d'étanchéité du capteur et de l'adaptateur avec la pâte lubrifiante (D).

La pâté doit être appropriée et homologué pour l'application ainsi que compatible avec les élastomères utilisés.

Recommandation : pâte Klüber UH1 84-201 avec homologation USDA-H1 pour l'industrie agroalimentaire.

S'assurer que le joint torque (E) est bien positionné.

Visser l'appareil dans l'adaptateur à la main. Eviter des influences mécaniques sur les zones d'étanchéité.
Serrer l'appareil + l'adaptateur dans un dispositif de serrage (F). Ne serrer le dispositif de serrage que légèrement pour éviter que l'adaptateur se déforme.
- Serrer l'appareil jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 25 Nm). Remarque : L'étanchéité peut être affectée si vous serrez trop fort.

REMARQUE : Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Aseptoflex) est seulement assumée pour l'appareil monté une seule fois.

Raccords à souder

Souder l'adaptateur avant de monter l'appareil. Procedeur selon les instructions fournies avec l'adaptateur.

6 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Metre l'installation hors tension.
Raccorder l'appareil comme suit :

OUT1 pnp OUT1 npn
1 2 3	1 BN 2 WH 4 BK 3 BU	1 BN 2 WH 4 BK 3 BU

Broche 1 Ub+
Broche 3 Ub-
Broche 4 (OUT1)	sortie de commutation binaire surveillance de pression sortie diagnostic si [OU1] = [dESI]
Broche 2 (OUT2)	sortie analogique surveillance de pression

Couleurs des fils conducteurs des connecteurs fémelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir)

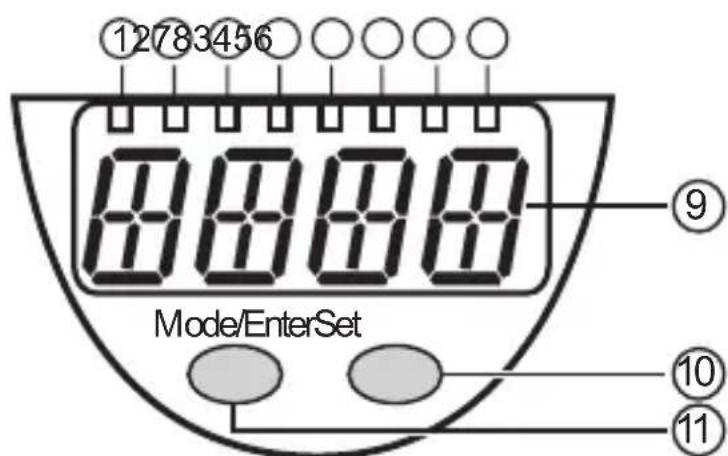

7 Éléments de service et d'indication

1-8:LEDsd'indication

• LED 1 à LED 6 = pression du système en unité de mesure indiquée sur l'étiquette. Pour des appareils avec 4 unités de mesure régibles les LED 5 et 6 ne sont pas utilisées.
• LED 7: non utilisée.
• LED 8 = état de commutation OUT1 (allumée si la sortie 1 est commuté).

9: Affichage à 4 digits

• Affichage de la pression du système.
• Affichage des paramètres et valeurs des paramètres.

10: Bouton de réglage “ Set ”

• Réglage des valeurs de paramètres (en appuyant sur le bouton-poussoir et le maintainin appuyé ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).

11: Bouton de réglage "Mode/Enter"

• Sélection des paramètres et confirmation des valeurs de paramètres.

8 Menu

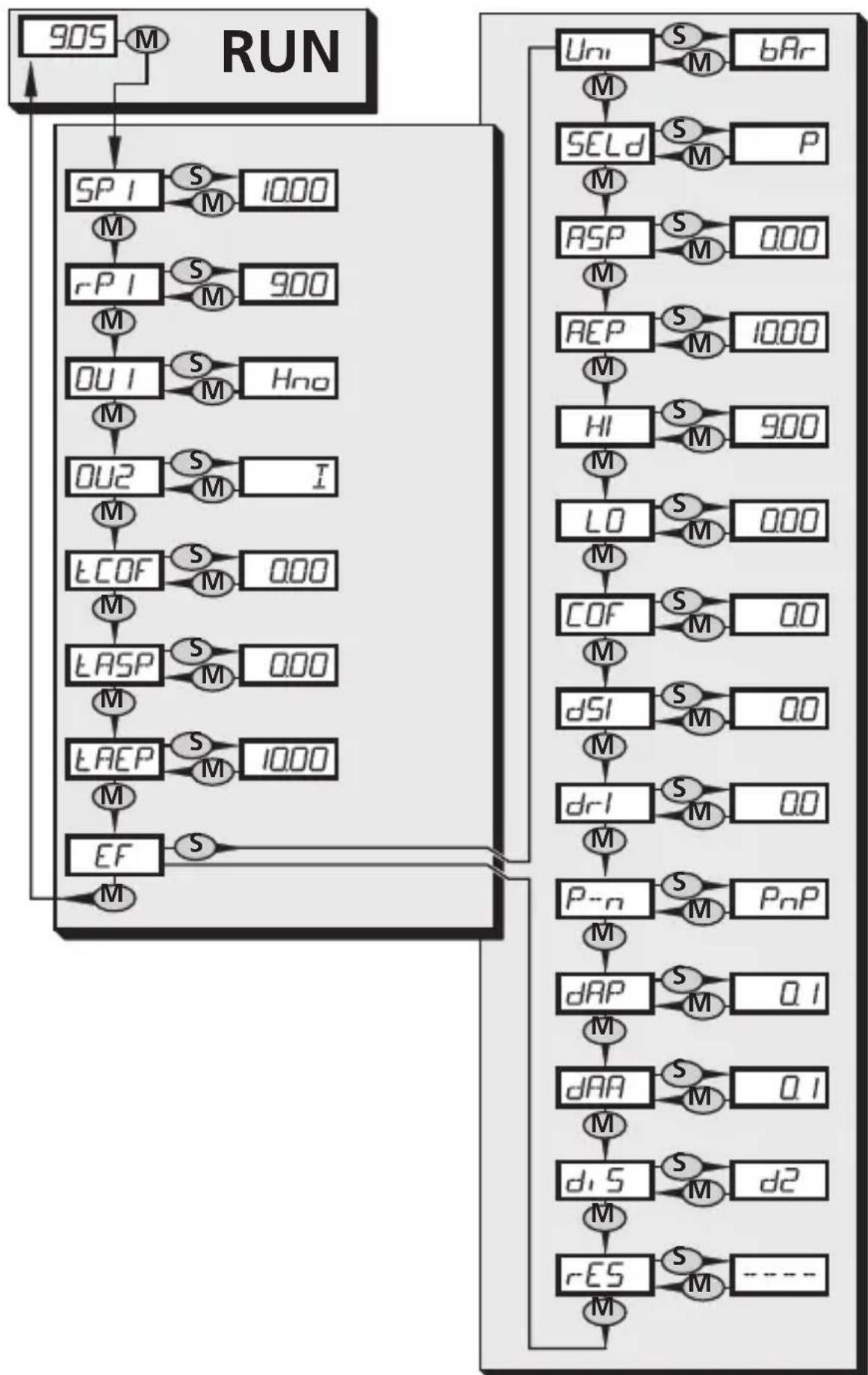

8.1 Structure du menu

8.2 Explication du menu

SP1/rP1 Valeur limite supérieure / inférieure pour la pression du système auquel la sortie OUT1 change son état de commutation.
OU1 Fonction	de commutation pour OUT1 : • Signal de commutation pour les valeurs limites de pression: fonction hysteresis [H ..] ou fonction fenêtre [F ..], en normalement ouvert [. no] ou normalement fermé [. nc]. • Signal de diagnostic [dESI].
OU2 Fonction	de sortie pour OUT2 : • Signal analogique pour la pression actuelle du système : 4...20 mA [I], 20...4 mA [InEG], 0...10 V [U], 10...0 V [UnEG].
tCOF Apprentissage du calibrage du point zéro.
tASP Apprentissage de la valeur minimum de la sortie analogue : valeur mesurée à laquelle 4 mA / 0 V sont fournis (20 mA / 10 V si [OU2] = [InEG] / [UnEG]).
tAEP Apprentissage de la valeur maximum de la sortie analogue : valeur mesurée à laquelle 20 mA / 10 V sont fournis (4 mA / 0 V si [OU2] = [InEG] / [UnEG]).
EF Fonctions	étendues / accès au niveau de menu 2.
Uni	Unité de mesure standard pour la pression du système.
SELd	Mode d'affichage : • pressure en l'unité régée en [Uni]. • valeur pourcentage (pression en % de l'échelle régée pour la sortie analogue).
ASP Valeur minimum de la sortie analogue : valeur mesurée à laquelle 4 mA / 0 V sont fournis (20 mA / 10 V si [OU2] = [InEG] / [UnEG]).
AEP Valeur maximum de la sortie analogue : valeur mesurée à laquelle 20 mA / 10 V sont fournis (4 mA / 0 V si [OU2] = [InEG] / [UnEG]).
HI Mémoire valeur maximum pour la pression du système.
LO Mémoire valeur minimum pour la pression du système.
COF Calibrage du point zéro.
dS1 Temporisation à l'enclenchement pour OUT1.
dr1 Temporisation au déclenchement pour OUT1.
P-n	Types de sortie pour OUT1: pnp oder npn.
dAP	Amortissement pour la sortie de commutation (OUT1)
dAA	Amortissement pour la sortie analogique (OUT2).
diS Fréquence de rafraîchissement et orientation de l'affichage.
rES	Restaurer les réglages usine.

9 Paramétrage

Pendant le paramétrage l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.

9.1 Paramétrage en général

Chaque paramétrage se fait en 3 étapes :

1	Sélectionner le paramètre • Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affché.	Mode/EnterSet SP1
2	Régler la valeur du paramètre • Appuyer sur [Set] et le maintainir appuyé. • La valeur de réglage actuelle clignote pendant 5 s. •Après 5 s: la valeur de réglage est modifiée soit en pas à pas en appuyant plusieurs fois sur [Set], soit en le maintainant appuyé.	Mode/EnterSet 100 ↓120
	Les valeurs numériques augmentent de manière continue. Pour réduire la valeur, baisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.
3	Valider la valeur réglée • Appuyer brièvement sur [Mode/Enter]. • Le paramètre est indiqué de nouveau. La nouvelle valeur de réglage est mémorisée.	Mode/EnterSet SP1
Réglage d'autres paramètres • Reconcencer par étape 1.
Terminer le paramétrage • Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit induquée, ou attendre 15 s. • L'appareil se remet en mode de fonctionnement.

• Changement du niveau de menu 1 au niveau de menu 2 :

Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit indiqué.	EF
Appuyer brièvement sur [Set]. > Le premier paramètre du sousmenu est indiqué (ici : [Uni]). Si le niveau de menu 2 est protégé par un code d'accès, „ Cod1 „ clignote sur l'affichage. Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que le numéro de code valable apparaisse. Appuyer brièvement sur [Mode/Enter]. Livraison par ifm electronic : sans restriction d'accès.	Mode/EnterSet U#1

• Verrouiller / déverrouiller

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [Loc] est indiqué	ModeEnterSet 10s	Loc
Durant le fonctionnement : [Loc] est indiqué brièvement si l'on essaire de changer les valeurs des paramètres.
Pourdéverrouiller : Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [uLoc] est indiqué..	ModeEnterSet 10s	ULOC

A la livraison : non verrouillé.

• Timeout:

Si lors du changement d'un paramètre,aucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

9.2 Configuration de l'affichage (optionnel)

► Sélectionner [Uni] et déterminer l'unité de mesure : - [bAr], [mbAr], - [MPA], [kPA], - [PSI], - [InHO] (seulement PI2096, PI2097, PI2098, PI2099), - [mWS] (seulement PI2096, PI2097, PI2099), - [mmWS] (seulement PI2098).	Uni
► Sélectionner [SELd] et déterminer le type d'affichage : - [P]: pression du système en l'unité régée en Uni. - [P%]: valeur pourcentage (pression en % de l'échelle régée pour la sortie analogue. Les valeurs suivantes s'appliquent : 0% = ASP; 100% = AEP). Attention : L'affichage « 0% » ne peut pas dire que le circuit n'est pas sous pression !	SELd
► Sélectionner [diS] et déterminer la fréquence de rafraîchissement et l'orientation de l'affichage. - [d1]: rafraîchissement de la valeur mesurée tous les 50 ms. - [d2]: rafraîchissement de la valeur mesurée tous les 200 ms. - [d3]: rafraîchissement de la valeur mesurée tous les 600 ms. - [rd1], [rd2], [rd3] : affichage comme d1, d2, d3 ; tourné de 180°. - [OFF] : L'affichage est désactivé en mode de fonctionnement. Si l'un des boutons est appuyé la valeur mesurée actuelle est affichée pendant 15s. Si le bouton Mode/Enter est appuyé encore une fois, le mode Display est activé. Les LED indiquant l'état de commutation restent actives même si l'affichage est désactivé.	di 5

9.3 Réglage des signaux de sortie

9.3.1 Réglage de la fonction de sortie

► Sélectionner [OU1] et régler la fonction de commutation : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé. Comme alternative : configurer OUT1 comme sortie de diagnostic : ► Sélectionner [OU1] et régler la fonction [dESI].	OU1
► Sélectionner [OU2] et régler la fonction analogue : - [I] = signal 4...20 mA proportionnel à la pression, - [InEG] = signal 4...20 mA proportionnel à la pression, - [U] = signal 0...10 V proportionnel à la pression, - [UnEG] = signal 10...0 V proportionnel à la pression.	OU2

9.3.2 Réglage des seuils de commutation

► Sélectionner [SP1] et régler la valeur mesurée à laquelle la sortie commute.	SP1
► Sélectionner [rP1] et régler la valeur mesurée à laquelle la sortie retombe. rP1 est toujours inférieur à SP1. Seules des valeurs inférieures à SP1 sont acceptées.	r-P1

9.3.3 Mise à l'échelle de la valeur analogue

Régler la pression minimale désirée dans le circuit. Appuyer sur [Mode/Enter] jusqu'à ce que [tASP] soit affché. Appuyer sur [Set] et le maintainir appuyé. > La valeur de réglage actuelle clignote. Lâcher [Set] quant l'affichage ne clignote plus. > La nouvelle valeur de réglage est affichée. Appuyer brièvement sur [Mode/Enter]. > La pression actuelle du circuit est définie comme valeur initiale pour le signal analogique.	EASP
Régler la pression maximale désirée dans le circuit. Appuyer sur [Mode/Enter] jusqu'à ce que [tAEP] soit affché. Appuyer sur [Set] et le maintainir appuyé. > La valeur de réglage actuelle clignote. Lâcher [Set] quant l'affichage ne clignote plus. > La nouvelle valeur de réglage est affichée. Appuyer brièvement sur [Mode/Enter]. > La pression actuelle du circuit est définie comme valeur finale pour le signal analogique.	LEAP
Les valeurs ASP / AEP ne peuvent être envisagées que dans des limites définies (→ 12.1 plages de réglage). Si l'apprentissage est effectué avec une valeur de pression invalide, UL ou OL est affché. ÀpRES confirmation par [Mode/Enter] [Err] clignote, la valeur ASP / la valeur AEP n'est pas changée.
Comme alternative: • Sélectionner [ASP] et déterminer la valeur mesurée à laquelle 4 mA / 0 V sont fournis (20 mA / 10 V si [OU2] = [InEG] / [UnEG]). • Sélectionner [AEP] et déterminer la valeur mesurée à laquelle 20 mA / 10 V sont fournis (4 mA / 0 V si [OU2] = [InEG] / [UnEG]). Différence minimale entre ASP et AEP = 25 % de la valeur maxi de l'échelle (turn down 1:4).	ASPAEP

9.4 Réglages utiliser (optionnel)

9.4.1 Calibrage du point zéro

► Sélectionner [COF] et déterminer une valeur entre -5 % et 5 % de la valeur maxi de l'échelle. La valeur mesurée interne “ 0 “ est décalée de cette valeur.

COF

Comme alternative : Adaptation automatique de l'offset (plage de réglage 0 bar ±5%); par ex. en cas de différence du niveau du point zéro entre le lieu de montage du capteur et le lieu pour les mesures de niveau; voir aussi COF. ► S'assurer que la pression n'est pas appliquée au circuit. ► Appuyer sur [Mode/Enter] jusqu'à ce que [tCOF] soit affché. ► Appuyer sur [Set] et le maintainir appuyé. > La valeur offset actuelle (en %) clignote brièvement. > La pression actuelle du circuit est affichée. ► Lâcher [Set]. ► Appuyer brièvement sur [Mode/Enter] (pour confirmer la nouvelle valeur offset).

tCOF

9.4.2 Réglage de la temporisation pour OUT1

[dS1] = temporisation à l'enclenchement / [dr1] = temporisation au déclenchement. ► Sélectionner [dS1] ou [dr1] et saisir une valeur entre 0,1 et 50 s (à 0,0 la temporisation n'est pas active).

dS1 dr1

9.4.3 Réglage : types pour OUT1

► Sélectionner [P-n] et déterminer le type de sortie : [PnP] ou [nPn].

P--n

9.4.4 Réglage d'amortissement pour le signal de commutation

► Sélectionner [dAP] et saisir une valeur entre 0,1 ... 100,0 s ; (à 0,00 [dAP] n'est pas actif). Valeur dAP = temps de réponse entre le changement de la pression et le changement de l'état de commutation en secondes. [dAP] influence la fréquence de commutation : f_max = 1 ÷ 2dAP. [dAP] influence aussi l'affichage.

dAP

9.4.5 Réglage d'amortissement pour le signal analogique

► Sélectionner [dAA] et saisir une valeur entre 0,1 ... 100,0 s ; (à 0,00 [dAA] n'est pas actif). Valeur dAA = temps de réponse entre le changement de la pression et le changement du signal analogique en secondes.

dAA

9.5 Fonctions de service

9.5.1 Lire les valeurs min. et max. pour la pression

► Sélectionner [HI] ou [LO], appuyer brièvement sur [Set]. [HI] = valeur max., [LO] = valeur min. Effacer la mémoire : ► Sélectionner [HI] ou [LO]. ► Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [[---] soit indiqué. ► Appuyer brièvement sur [Mode/Enter].

HI LO

9.5.2 Restaurer les paramètres aux réglages d'usine

• Sélectionner [rES], puis appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [----] soit indiqué. • Appuyer brièvement sur [Mode/Enter]. Il est utile que vous notice vos régles avant d'exécuter la fonction (→ 13 Régles usine).

r-ES

10 Fonctionnement

Après la mise sous tension l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres régés.

Affichages en fonctionnement 7 Elements de service et d'indication.

10.1 Lecture des valeurs paramétrées

Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affché.

Appuyer brievement sur [Set].

L'appareil affiche la valeur de paramètre correspondante pendant 15 s. ÀpRES 15 s supplémentaires, l'appareil se remet en mode Run.

10.2 Indication de defaults

[OL] Suppression (au-dessus de l'étendue de mesure du capteur).

[UL] Souspression (au-dessous de l'étendue de mesure du capteur).

[SC1] Clignotant: court-circuit de la sortie OUT1. La sortie est désactivée tant que le court-circuit existe.

[Err] Clignotant: défaut interne, saisie non valable

Les défauts SC1 et Err sont indiqués même si l'affichage est désactivé.

10.3 Nettoyage du couvercle du système de filtrage

Si des fluides visqueux qui produit des résidus bouchent le couvercle du système de filtrage du capteur (et donc réduisent l'exactitude de mesure faiblement), vous pouvez le nettoyer.

Dévisser le couvercle du filtré (B) (utiliser une pince avec des becs couverts de plastique).
Nettoyer le couvercle soigneusement.

L'event (A) ne devrait etre nettoyé que par un personnel qualifié et avec grand soin.

Des résidus eventuels du fluide ne doivent pas etre comprimes et presses dans I'event. Cela pourrait boucher le systeme de filtrage et reduire I'exactitude de mesure du capteur.

Visser le couvercle de filtrage de nouveau.

age Aseptoflex

11 Réglages usine

	Réglages usine Réglage utiliser
OU1 Hno
OU2 I
SP1 25% VEM*
rP1 23% VEM*
ASP / tASP 0% VEM*
AEP / tAEP 100% VEM*
COF / tCOF 0,0
dS1 0,0
dr1 0,0
P-n pnp
dAP 0,1
dAA 0,1
Uni bAr / mbAr
SELd P
dis	d2

• = la valeur en pourcentage indiquée de la valeur maxi de l'étendue de mesure (VEM) réglée en bar / mbar du capteur correspondant

Plus d'informations à www.ifm.com
