MODE D'EMPLOI RO1372 IFM
- Tension d’alimentation et nombre de pas (impulsions par tour) selon l’étiquette
- Fréquence d’impulsions 300kHz
- Vitesse de rotation maxi mécanique: 12.000tr/mn
- Vitesse de rotation maxi électrique (en tr/mn): (f max* 60)/Z (f max = fréquence d’impulsions du codeur ou fréquence d’entrée maxi du module électronique en Hz; Z = nombre de pas)
- Les sorties sont protégées contre un court-circuit entre les sorties et

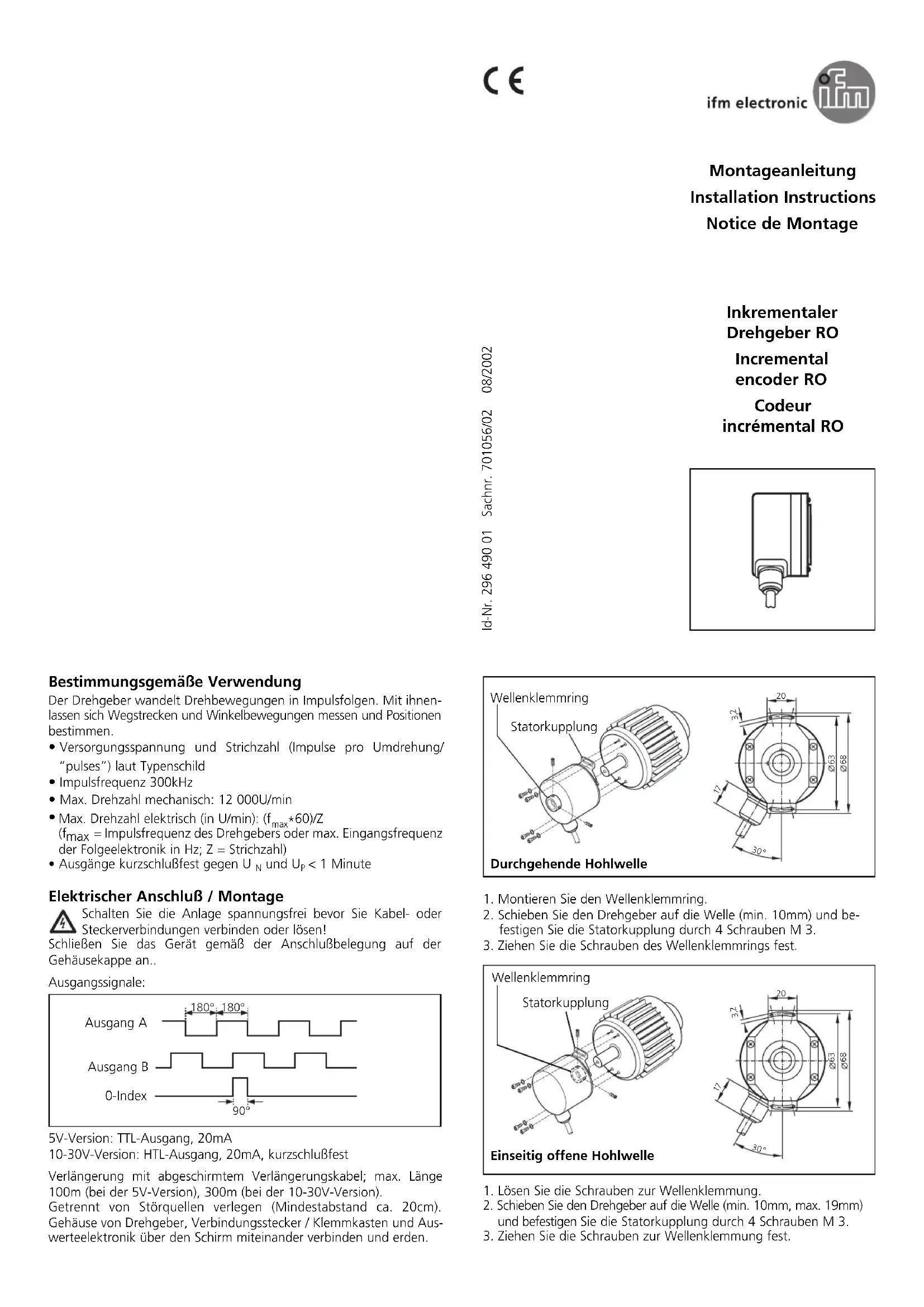

pendant < 1mn Raccordement électrique / Montage Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur! Raccorder l'appareil selon le branchement indiqué sur le boîtier. Signaux de sortie: Version 5V: sortie TTL, 20mA Version 10-30V: sortie HTL, 20mA, protégée contre les courts-circuits Extension par câble blindé; longueur maximale 100m (version 5V), 300m (version 10-30V); installer séparément des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connec- teur / le bornier et l’électronique d’exploitation via le blindage et relier à la terre. 1.Mettre l’écrou de serrage sur le codeur. 2.Introduire le codeur dans l’arbre (10mm au minimum) et fixer l’accouplement stator à l’aide de quatre vis M3. 3.Visser l’écrou de serrage. 1.Mettre les écrous de serrage sur le codeur. 2.Introduire l’arbre dans le codeur (10mm au minimum) et fixer l’accouplement stator à l’aide de quatre vis M3. 3.Visser les écrous de serrage. 1.Place the clamping nut on the encoder. 2.Slip the encoder onto the shaft (min. 10mm) and fix the stator cou- pling by means of four M3 screws. 3.Tighten the screws of the clamping nut. 1.Place the clamping nut on the encoder. 2.Slip the encoder onto the shaft (min. 10mm) and fix the stator coupling by means of four M3 screws. 3.Tighten the screws of the clamping nut. 180° 180° 90° output A output B index 0 180° 180° 90° sortie A sortie B index 0
3,2 écrou de serrage accouplement
3,2 accouplement écrou de serrage Arbre creux traversant Arbre creux ouvert sur un côté
