Caractéristique	Détails
Type de télescope	Réfracteur
Ouverture	203 mm
Longueur focale	2000 mm
Rapport focal	f/10
Monture	CGX
Poids	Environ 18 kg
Capacité de charge	Up to 18 kg
Utilisation recommandée	Observation astronomique, astrophotographie
Alimentation	Alimentation externe requise
Accessoires inclus	Oculaires, chercheur, câbles
Maintenance	Nettoyage régulier des optiques, vérification des réglages
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité
Garantie	2 ans

FOIRE AUX QUESTIONS - CGX 800 RoweAckermann CELESTRON

Comment assembler le télescope CELESTRON CGX 800 RoweAckermann ?

Pour assembler le télescope, commencez par monter le trépied sur une surface plane. Fixez ensuite la monture au trépied en utilisant les vis fournies. Enfin, installez le tube optique sur la monture à l'aide des supports dédiés.

Comment équilibrer le télescope ?

Pour équilibrer le télescope, déplacez le tube optique vers l'avant ou l'arrière jusqu'à ce qu'il soit en équilibre sur la monture. Assurez-vous que le télescope ne bascule pas lorsque vous le relâchez.

Quelle est la capacité de charge maximale du CGX 800 ?

Le télescope CELESTRON CGX 800 peut supporter une charge maximale d'environ 13,6 kg.

Comment utiliser le système de suivi automatique ?

Pour utiliser le suivi automatique, allumez le télescope et sélectionnez un objet céleste à l'aide de la télécommande. Le télescope se calibrera automatiquement et commencera à suivre l'objet sélectionné.

Comment résoudre les problèmes d'alignement ?

Si le télescope ne s'aligne pas correctement, vérifiez que vous avez correctement entré votre position géographique et l'heure. Assurez-vous également que le télescope est de niveau avant de procéder à l'alignement.

Que faire si l'image est floue ?

Si l'image est floue, vérifiez que l'oculaire est correctement installé et propre. Assurez-vous également que le télescope est bien focalisé en ajustant la molette de mise au point.

Comment entretenir le télescope ?

Pour entretenir le télescope, nettoyez régulièrement les optiques avec un chiffon doux et sec. Rangez le télescope dans un endroit sec et évitez les chocs ou les chutes.

Où trouver les mises à jour du firmware ?

Les mises à jour du firmware peuvent être trouvées sur le site web de Celestron dans la section 'Support' ou 'Téléchargements'.

Quel type de batterie est requis pour le télescope ?

Le télescope CELESTRON CGX 800 utilise une alimentation 12V. Vous pouvez utiliser un adaptateur secteur ou une batterie rechargeable compatible.

MODE D'EMPLOI CGX 800 RoweAckermann CELESTRON

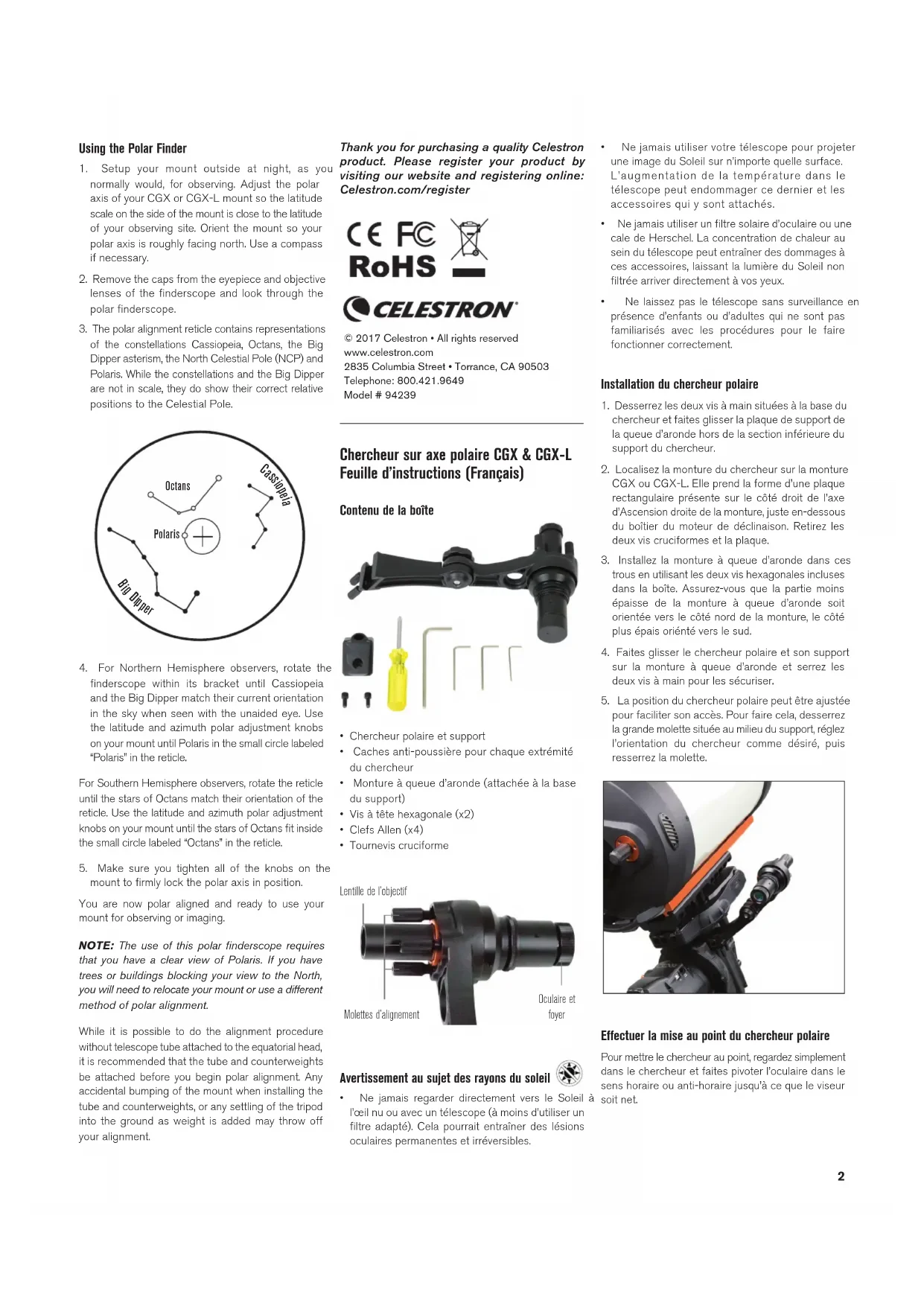

• Chercheur polaire et support• Caches anti-poussière pour chaque extrémité du chercheur• Monture à queue d’aronde (attachée à la base du support)• Vis à tête hexagonale (x2)• Clefs Allen (x4)• Tournevis cruciformeAvertissement au sujet des rayons du soleil • Ne jamais regarder directement vers le Soleil à l’œil nu ou avec un télescope (à moins d’utiliser un filtre adapté). Cela pourrait entraîner des lésions oculaires permanentes et irréversibles.• Ne jamais utiliser votre télescope pour projeter une image du Soleil sur n’importe quelle surface. L’augmentation de la température dans le télescope peut endommager ce dernier et les accessoires qui y sont attachés.• Ne jamais utiliser un filtre solaire d’oculaire ou une cale de Herschel. La concentration de chaleur au sein du télescope peut entraîner des dommages à ces accessoires, laissant la lumière du Soleil non filtrée arriver directement à vos yeux.• Ne laissez pas le télescope sans surveillance en présence d’enfants ou d’adultes qui ne sont pas familiarisés avec les procédures pour le faire fonctionner correctement.Installation du chercheur polaire1. Desserrez les deux vis à main situées à la base du chercheur et faites glisser la plaque de support de la queue d’aronde hors de la section inférieure du support du chercheur.2. Localisez la monture du chercheur sur la monture CGX ou CGX-L. Elle prend la forme d’une plaque rectangulaire présente sur le côté droit de l’axe d’Ascension droite de la monture, juste en-dessous du boîtier du moteur de déclinaison. Retirez les deux vis cruciformes et la plaque. 3. Installez la monture à queue d’aronde dans ces trous en utilisant les deux vis hexagonales incluses dans la boîte. Assurez-vous que la partie moins épaisse de la monture à queue d’aronde soit orientée vers le côté nord de la monture, le côté plus épais oriénté vers le sud.4. Faites glisser le chercheur polaire et son support sur la monture à queue d’aronde et serrez les deux vis à main pour les sécuriser.5. La position du chercheur polaire peut être ajustée pour faciliter son accès. Pour faire cela, desserrez la grande molette située au milieu du support, réglez l’orientation du chercheur comme désiré, puis resserrez la molette.Effectuer la mise au point du chercheur polairePour mettre le chercheur au point, regardez simplement dans le chercheur et faites pivoter l’oculaire dans le sens horaire ou anti-horaire jusqu’à ce que le viseur soit net.

© 2017 Celestron • All rights reservedwww.celestron.com2835 Columbia Street • Torrance, CA 90503 Telephone: [phone]Model # 94239Molettes d’alignementLentille de l’objectifOculaire et foyer 2Aligner le chercheur polaireAvant de pouvoir utiliser le chercheur polaire, vous devez l’aligner avec l’axe polaire de votre monture CGX ou CGX-L.1. Installez la monture en journée, mais sans la barre de contrepoids, le contrepoids ou le tube du télescope. 2. Localisez un objet stationnaire situé à au moins ¼ de mile (400 mètres) de distance et ou aussi loin que possible.3. Desserrez la manette de verrouillage d’Ascension droite, et faites pivoter la monture sur l’axe A.D jusqu’à la butée. 4. Centrez l’objet choisit dans le viseur du chercheur polaire en utilisant les molettes de réglage de latitude et d’azimut de la monture. Ce sont les molettes que vous utiliseriez normalement pour effectuer l’alignement polaire.5. Faites pivoter la monture de 180° en A.D et serrez les leviers de verrouillage.6. Cherchez votre cible dans le chercheur. Si le viseur se trouve toujours sur la même cible après la rotation, alors aucun réglage supplémentaire n’est nécessaire. Si le viseur ne se trouve plus sur votre cible, vous devrez régler les trois molettes qui entourent la lentille de l’objectif du chercheur. 1. Sans déplacer la monture équatoriale, commencez par faire ressortir la tête des trois vis hexagonales du support du chercheur, à côté des molettes de réglage du chercheur.2. Desserrez l’une des molettes de réglage du chercheur d’un demi tour puis serrez l’une ou les deux autres vis de réglage du chercheur pour que la pression sur le chercheur reste homogène. Cela fera se déplacer légèrement le point de visée du chercheur. 3. Déplacez le viseur vers la cible, mais ne les placez pas sur cette dernière. Au lieu de cela, déplacez le viseur sur la moitié de la distance.4. Resserrez doucement les vis hexagonales jusqu’à ce qu’elles soient de nouveau à niveau. Ne pas les serrer excessivement.5. Utilisez les molettes de réglage d’azimut sur la monture équatoriale pour recentrer le viseur sur la cible distante. 6. Desserrez le levier de verrouillage A.D sur la monture puis faites pivoter la monture sur 180° dans l’autre direction.7. Cherchez votre cible dans le chercheur. 8. L’alignement doit alors être proche. Répétez cette procédure autant de fois que nécessaire jusqu’à ce que le viseur reste sur la cible après un pivot sur 180°.Bien que la procédure d’alignement soit plus facile à effectuer de jour, vous pouvez également la faire de nuit. Utilisez simplement l’étoile Polaire comme cible au centre du viseur du chercheur.NOTE : Cette procédure d’alignement ne doit normalement être effectuée qu’une fois, à moins que le chercheur ne subisse une chute ou un choc. Votre chercheur polaire est monté à la monture CGX ou CGX-L à l’aide d’un support à queue d’aronde qui vous permet de le détacher et de le remettre en place très aisément. Il doit normalement rester aligné, même après une utilisation répétée. Si vous réglez l’angle du bras du support du chercheur après l’avoir aligné, nous vous recommandons de confirmer que le chercheur est toujours correctement aligné sur l’axe polaire de la monture.Utilisation du chercheur polaire1. Installez la monture à l’extérieur, de nuit, comme d’habitude pour observer. Réglez l’axe polaire de votre monture CGX ou CGX-L de manière à ce que la graduation de latitude présente sur le côté de la monture corresponde autant que possible à la latitude de votre site d’observation. Orientez la monture de manière à ce que l’axe polaire soit grossièrement orienté vers le nord. Aidez-vous d’un compas si nécessaire.2. Retirez les caches anti-poussière de l’oculaire et de la lentille du chercheur et regardez dans le chercheur polaire. 3. Le réticule d’alignement polaire contient des représentations des constellations de Cassiopée, de l’Octant, de l’astérisme du Grand Chaudron, du Pôle nord céleste (PNC) et de l’étoile Polaire. Bien que les constellations et le Grand Chaudron ne soient pas à l’échelle, leur position relative par-rapport au pôle nord est malgré tout correcte. 4. Pour les observateurs de l’hémisphère nord, faites pivoter le chercheur dans son support jusqu’à ce que Cassiopée et le Grand Chaudron soient orientés correctement selon leur position actuelle dans le ciel, tels qu’observés à l’œil nu. Utilisez les molettes de réglage d’ajustement polaire en latitude et en azimut de la monture jusqu’à ce que l’étoile Polaire se trouve dans le petit cercle marqué « Polaris » dans le réticule. Pour les observateurs de l’hémisphère sud, faites pivoter le réticule jusqu’à ce que les étoiles de l’Octant correspondent à leur orientation dans le réticule. Utilisez les molettes de réglage d’ajustement polaire en latitude et en azimut de la monture jusqu’à ce que les étoiles de l’Octant se trouvent dans le petit cercle marqué « Octans » dans le réticule. 5. Assurez-vous de resserrer toutes les molettes de la monture pour verrouiller fermement l’axe polaire dans cette position. L’alignement polaire est maintenant correct et vous êtes prêt à utiliser votre monture pour l’observation ou l’imagerie. NOTE : L’utilisation de ce chercheur polaire est seulement possible lorsque vous avez une vue dégagée sur l’étoile Polaire. Si des arbres ou des bâtiments obscurcissent la vue vers le nord, déplacez votre monture ou utilisez une différente méthode d’alignement polaire.Bien qu’il soit possible d’effectuer la procédure d’alignement sans le tube du télescope sur la tête équatoriale, nous recommandons que le tube et les contrepoids soient installés avant de commencer l’alignement polaire. Tout choc accidentel sur la monture lors de l’installation du tube et des contrepoids, ou l’enfoncement du trépied dans le sol après ajout des poids peut rendre votre alignement incorrect. Merci d’avoir acheté un produit de qualité Celestron. Enregistrez votre produit en visitant notre site web et en vous enregistrant en ligne : Celestron.com/register Polsucher Teleskop CGX und CGX-L Gebrauchsanweisung (Deutsch) Lieferumfang• Teleskop mit Polsucher und Halterung

L’OctantÉtoilePolaire

© 2017 Celestron • Tous droits réservéswww.celestron.com2835 Columbia Street • Torrance, CA 90503 É.-U. Téléphone : 800.421.9649Modèle N°. 94239 3Warnung Vor Sonnenstrahlen
