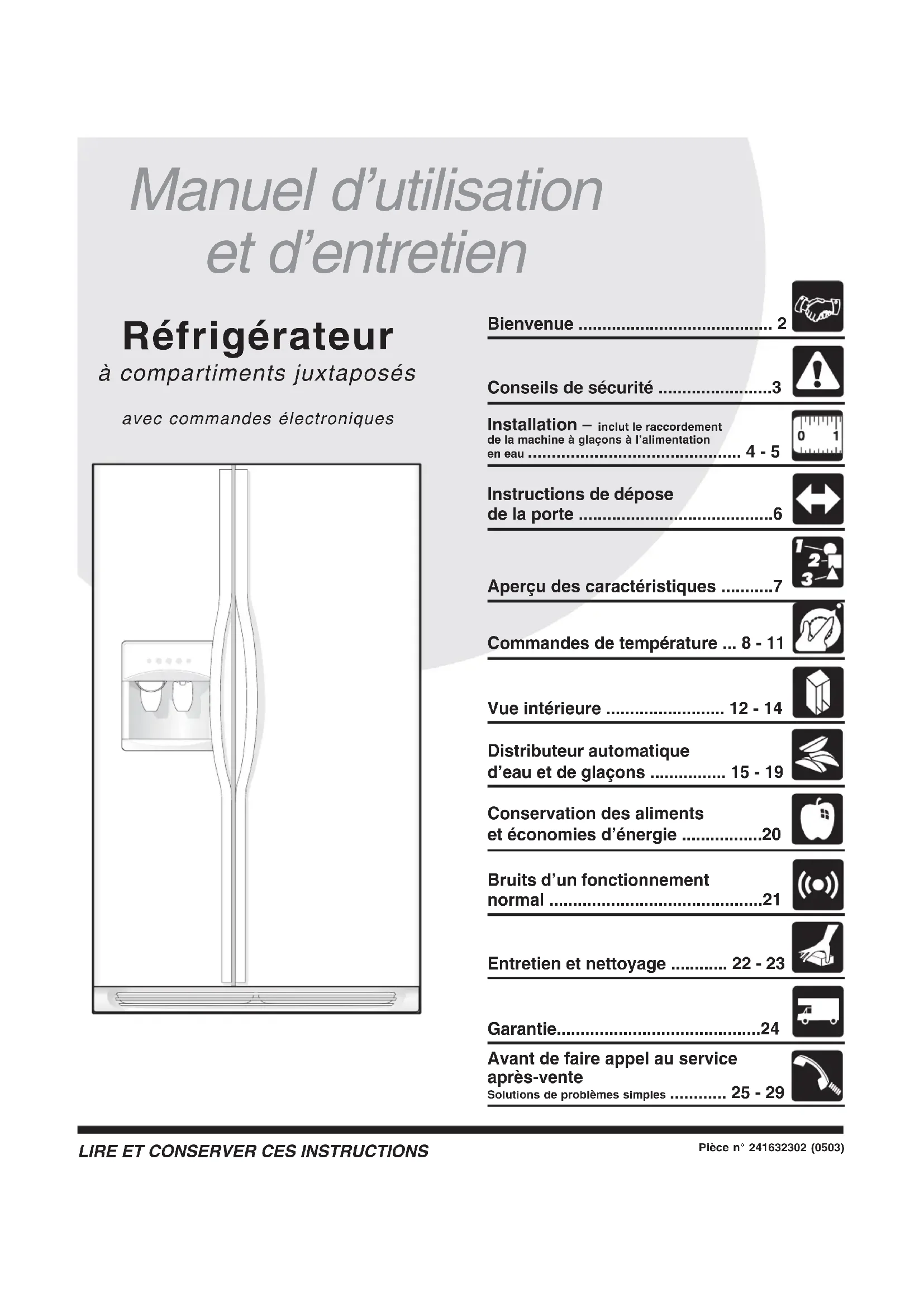

MODE D'EMPLOI GLHS67EEPW FRIGIDAIRE

• Pièce n° 241632302 (0503) Bienvenue p. 2
• Conseils de sécurité p. 3
• Installation – inclut le raccordementde la machine à glaçons à l’alimentationen eau p. 4
• - 5 Instructions de dépose de la porte p. 6
• Aperçu des caractéristiques p. 7
• Commandes de température p. 8
• - 11 Vue intérieure p. 12
• - 14 Distributeur automatique d’eau et de glaçons p. 15
• - 19 Conservation des aliments et économies d’énergie p. 20
• Bruits d’un fonctionnement normal p. 21
• Entretien et nettoyage p. 22
• - 23 Garantie p. 24
• Avant de faire appel au service après-vente Solutions de problèmes simples - 29 Manuel d’utilisation et d’entretien p. 25

LIRE ET CONSERVER CES INSTRUCTIONS

Réfrigérateur à compartiments juxtaposés avec commandes électroniques Español ............ 302 Bienvenue et félicitations Félicitations pour l’achat de votre nouveau réfrigérateur! ChezElectrolux Home Products, nous sommes très fiers de nosproduits et nous nous engageons totalement à vous fournir lemeilleur service possible. Votre satisfaction est notre priorité.Veuillez lire ce manuel d’utilisation et d’entretien trèsattentivement. Il contient des informations importantes surl’entretien de votre nouveau réfrigérateur.Nous sommes confiants que vous allez être satisfait de votre nouveau réfrigérateur et nous vous disons Merci d’avoir choisi un de nos produits. Nous espérons vous servir à nouveau lorsde vos prochains achats.VEUILLEZ LIRE CES INSTRUCTIONS ET LESCONSERVERCe manuel d’utilisation et d’entretien contient des instructionsd’utilisation spécifiques à votre modèle. Utilisez votreréfrigérateur en suivant les instructions présentées dans cemanuel seulement. Ces instructions ne répondent pas à toutesles conditions et situations possibles. Le bon sens et la prudencedoivent être utilisés durant l’installation, l’emploi et l’entretiende tout électroménager.Veuillez noter ci-dessous le modèle et le numéro de série devotre appareil pour pouvoir vous y reporter ultérieurement.Ces informations se trouvent sur la plaque signalétiquesituée à l’intérieur du compartiment réfrigérateur.REMARQUE : N’utilisez que du savon et de l’eau pournettoyer la plaque signalétique.Numéro de modèle :Numéro de série :Date d’achat : Des questions? 1-800-944-9044 (États-Unis) 1-866-213-9397 (Canada) ou visitez le site Web au www.frigidaire.com Veuillez annexer votre reçuici pour vous y reporter ultérieurement. Prolongez votre garantie à l’aide d’un contrat d’entretien prolongé TÉLÉPHONEZ AU 1-800-944-9044 Vous profiterez des avantages suivants :

• Plus de factures de réparation à payer donc, votrebudget ne sera plus affecté par des réparationsnon planifiées.• Un simple appel vous donne accès à un servicesans frais rapide et pratique.• Réparations de première qualité par des expertsformés à l’usine.• Accès rapide aux pièces de rechangeoriginales. Vous avez ainsi l’assurance que votreréfrigérateur est réparé à l’aide de composantsadéquats. Veuillez remplir et poster la carte d’enregistrement du produit incluse avec votre réfrigérateur. Plaque signalétique3 Conseils de sécurité importants MISE AU REBUT APPROPRIÉE DE VOTRE

RÉFRIGÉRATEUR OU CONGÉLATEUR

Dangers d’enfermement des enfants Les dangers d’enfermement et de suffocation des enfants ne sont pas des problèmes dépassés. Les réfrigérateurs abandonnés ou mis au rebut sont dangereux, même si ce n’est « que pour quelques jours ». Si vous désirez vous défaire de votre vieux réfrigérateur ou congélateur, veuillez suivre les instructions ci- dessous afin d’aider à prévenir les accidents. Avant de mettre au rebut votre vieux réfrigérateur/ congélateur :

• Laissez les clayettes en place pour que les enfants ne puissent pas grimper facilement à l’intérieur.

• Demandez à un technicien de service qualifié d’enlever le réfrigérant. ÉLECTRICITÉ

• Le réfrigérateur doit être branché dans sa propre prise électrique de 115 volts, 60 Hz, CA seulement. Le cordon d’alimentation de l’appareil est muni d’une fiche à trois broches avec mise à la terre afin de vous protéger contre les risques de chocs électriques. celle-ci doit être branchée directement dans une prise murale à trois alvéoles correctement mise à la terre. La prise murale doit être installée selon les ordonnances et les codes locaux. Consultez un technicien qualifié. N’utilisez pas de rallonge ni de fiche d’adaptation.

• Si le cordon d’alimentation électrique est endommagé, demandez au fabricant, à un réparateur ou à une personne qualifiée de le remplacer afin de prévenir tout danger.

• Ne débranchez jamais le réfrigérateur en tirant sur le cordon d’alimentation. Prenez toujours la fiche et retirez-la de la prise en la tenant bien droite pour éviter d’endommager le cordon d’alimentation.

• Afin d’éviter les chocs électriques, débranchez le réfrigérateur avant de le nettoyer et avant de remplacer une ampoule.

• Les performances de votre réfrigérateur risquent d’être affectées si la tension varie de 10 % ou plus. L’utilisation du réfrigérateur sans une alimentation électrique suffisante peut endommager le compresseur. Un tel dommage n’est pas couvert par la garantie.

• Pour éviter que le réfrigérateur ne soit accidentellement débranché, ne le branchez pas dans une prise commandée par un interrupteur mural ou un cordon de tirage.

• Évitez de brancher le réfrigérateur à un circuit avec interrupteur de défaut à la terre. IMPORTANT : Vous pouvez arrêter le système de refroidissement de votre réfrigérateur en appuyant sur le bouton On/Off, situé sur le côté gauche du panneau de commande de température, puis en le maintenant enfoncé pendant trois secondes. L’alimentation de l’ampoule et des autres composants électriques ne sera pas coupée. Pour couper l’alimentation de votre réfrigérateur, débranchez la fiche de la prise de courant.

• N’entreposez pas et n’utilisez pas d’essence ou d’autres liquides inflammables à proximité de cet appareil ou d’un autre. Lisez les étiquettes du produit concernant les avertissements d’inflammabilité et autres dangers.

• Ne faites pas fonctionner le réfrigérateur en présence de vapeurs explosives.

• Évitez tout contact avec les pièces mobiles de la machine à glaçons automatique.

• Enlevez toutes les agrafes du carton. Les agrafes peuvent occasionner des coupures sévères et endommager les finitions si elles entrent en contact avec d’autres électroménagers ou meubles.

SÉCURITÉ DES ENFANTS

Détruisez ou recyclez le carton, les sacs en plastique et tout matériau d’emballage externe immédiatement après le déballage du réfrigérateur. Les enfants ne devraient JAMAIS jouer avec ces articles. Les cartons recouverts de tapis, de couvertures, de feuilles de plastique ou de film étirable peuvent devenir étanches à l’air et rapidement provoquer un étouffement. Vous devez suivre ces directives pour que les mécanismes de sécurité de votre réfrigérateur fonctionnent correctement. Veuillez lire toutes les instructions avant d’utiliser ce réfrigérateur. Prise murale mise à la terre Cordon d'alimentation muni d'une fiche à trois broches avec mise à la terre Ne jamais couper, enlever ou mettre hors circuit la broche de mise à la terre de cette fiche.4 Ce manuel d’utilisation et d’entretien contient des instructions d’utilisation spécifiques à votre modèle. Utilisez votre réfrigérateur en suivant les instructions présentées dans ce manuel seulement. Avant de mettre le réfrigérateur en marche, suivez ces étapes initiales importantes. EMPLACEMENT

• Placez le réfrigérateur près d’une prise de mise à la terre. N’utilisez pas de rallonge ni de fiche d’adaptation.

• Si possible, ne placez pas le réfrigérateur directement sous la lumière du soleil et placez-le loin de la cuisinière, du lave- vaisselle et des autres sources de chaleur.

• Le réfrigérateur doit être installé sur un plancher de niveau et assez solide pour supporter le poids de l’appareil une fois plein.

• Prenez en considération la proximité de l’approvisionnement en eau pour les modèles munis d’une machine à glaçons automatique. INSTALLATION N’installez pas le réfrigérateur dans un endroit où la température descend en dessous de 13 °C (55 °F) ou monte au-dessus de 43 °C (110 °F). Le compresseur ne pourra pas maintenir la température appropriée à l’intérieur du réfrigérateur. N’obstruez pas la grille de protection située à l’avant de votre réfrigérateur. Une bonne circulation d’air est essentielle pour que votre réfrigérateur fonctionne correctement. Dégagement nécessaire pour l’installation

• Respectez les distances suivantes pour faciliter l’installation, une bonne circulation d’air ainsi que les connexions électriques et de plomberie : Côtés et dessus ------------ 1 cm (3/8 po) Arrière ------------------------- 2,5 (1 po)

OUVERTURE DE LA PORTE

REMARQUE : Si votre réfrigérateur est positionné contre un mur sur le côté des charnières, vous devrez peut-être le distancer du mur pour permettre une plus grande ouverture de la porte. Votre réfrigérateur doit être placé près d’un comptoir de manière à vous permettre d’y déposer facilement la nourriture. Pour faciliter l’utilisation des bacs du réfrigérateur et des paniers du congélateur, placez le réfrigérateur de manière à permettre à la porte du réfrigérateur et à celle du congélateur de s’ouvrir complètement. DÉPOSE ET REPOSE DE LA GRILLE DE PROTECTION : Pour enlever la grille :

1. Ouvrez la porte du congélateur et du réfrigérateur.

2. À partir du côté gauche de la grille de protection, insérez

vos doigts entre le haut de la grille et la caisse. Tirez doucement vers vous jusqu’à ce que les premières pattes soient dégagées. Glissez votre main sur les pattes dégagées et tirez à nouveau vers vous afin de dégager les deuxièmes pattes. Répétez ce procédé jusqu’à ce que toutes les pattes soient dégagées et que vous puissiez enlever la grille. (Voyez le schéma au haut de la présente page, dans la colonne de droite.) Installation Grille de protection Pattes Pattes Caisse Grille de protection Pour installer la grille :

1. Ouvrez la porte du

congélateur et du réfrigérateur.

2. Alignez la grille de

protection à la base du réfrigérateur, en vous assurant que les quatre pattes du bas reposent dans les trous de la base de la caisse.

3. En commençant par le

côté gauche de la grille de protection, appuyez sur la première patte en utilisant votre pouce et poussez sur la grille de protection jusqu’à ce qu’elle s’enclenche. Répétez ce procédé jusqu’à ce que toutes les pattes soient enclenchées et que la grille de protection soit bien fixée à votre réfrigérateur. MISE À NIVEAU Les quatre coins de votre réfrigérateur doivent reposer fermement sur un plancher solide. Votre réfrigérateur est équipé de pieds de nivellement à l’avant pour vous aider à le mettre à niveau. Le réfrigérateur doit être incliné vers l’arrière de 6 mm, pour aider à la fermeture de la porte et à ce qu’elle se referme correctement. Pour mettre votre réfrigérateur à niveau :

1. Enlevez la grille de protection. (Voyez

« Pour enlever la grille »

2. Utilisez un tournevis à lame plate ou une clé de douille de

1 cm pour ajuster les roulettes avant. REMARQUE : Les portes du réfrigérateur sont conçues pour se refermer d’elles-mêmes lorqu’elles ont un angle de 20 degrés ou moins.

3. Vérifiez que les joints hermétiques des deux portes sont en

contact avec la caisse sur les quatre côtés. Soulever5 Installation : Raccordement de la machine à glaçons à l’alimentation en eau (Prévoir suffisamment de conduite dans la boucle pour permettre le déplacement du réfrigérateur lors d’un nettoyage.) Tube en plastique pour l’eau vers le tube de remplissage de la machine à glaçons Conduite d’eau en cuivre en provenance de l’alimentation en eau de la maison Collier en acier Bague (virole) Conduite d’eau en cuivre Support de la soupape d’eau Arrivée de la soupape Soupape d’eau Écrou à compression en laiton Pour éviter un choc électrique qui pourrait entraîner des blessures graves ou la mort, coupez l’alimentation électrique du réfrigérateur avant de le raccorder à l’alimentation en eau. Pour éviter des dommages matériels :

• Il est recommandé d’utiliser une conduite en cuivre pour l’alimentation en eau. Un tube en plastique de 0,6 cm n’est pas recommandé puisqu’il augmente grandement les risques de fuites. Le fabricant n’est pas responsable des dommages si un tube en plastique est utilisé pour l’alimentation en eau.

• N’installez PAS un tube en plastique dans les régions où les températures descendent sous le point de congélation.

• Les produits chimiques provenant d’un adoucisseur ayant un mauvais fonctionnement peuvent endommager la machine à glaçons. Si la machine à glaçons est raccordée à un adoucisseur, assurez-vous que ce dernier est entretenu et fonctionne correctement. IMPORTANT : Assurez-vous que l’alimentation en eau est conforme aux codes de plomberie locaux. Avant d’installer l’alimentation en eau, vous aurez besoin

• d’outils de base : une clé à molette, un tournevis à lame plate et un tournevis Phillips

• d’un accès à la canalisation d’eau froide domestique d’une pression entre 137,9 et 689,5 kPa (20 et 100 lb/po²);

• d’une alimentation en eau faite de conduite de cuivre d’un diamètre extérieur de 6,4 mm. Pour déterminer la longueur de conduite de cuivre nécessaire, vous devez mesurer la distance entre l’arrivée du robinet d’eau de la machine à glaçons à l’arrière du réfrigérateur et le tuyau d’eau froide. Puis, ajoutez approximativement 2,1 mètres afin de pouvoir déplacer le réfrigérateur lors du nettoyage (comme illustré);

• d’un robinet d’arrêt qui raccorde l’alimentation en eau à votre système de distribution d’eau domestique. N’utilisez PAS de robinets d’arrêt de type auto-perceurs;

• d’un écrou à compression et une bague pour joindre l’alimentation en eau à l’arrivée du robinet d’eau de la machine à glaçons. REMARQUE : L’ensemble de canalisation numéro 5303917950, disponible chez votre marchand d’électroménagers moyennant des frais supplémentaires, contient 7,6 mètres de conduite en cuivre d’un diamètre extérieur de 0,6 cm, robinet à étrier (sans perçage), (2) écrous à compression en laiton de 0,6 cm, (2) bagues et des instructions pour installer l’alimentation en eau. Pour raccorder l’alimentation en eau à l’arrivée du robinet d’eau de la machine à glaçons

1. Débranchez le réfrigérateur.

2. Placez l’extrémité de la conduite en cuivre dans un évier ou un seau. Ouvrez le

robinet et laissez couler l’eau jusqu’à ce qu’elle soit propre. Fermez le robinet d’arrêt.

3. Dévissez le capuchon en plastique de l’arrivée du robinet d’eau et jetez-le.

4. Faites glisser l’écrou à compression en laiton, puis mettez la bague sur la conduite

en cuivre, comme il est illustré.

5. Poussez la conduite en cuivre dans l’arrivée du robinet, aussi loin que possible

(6,5 mm). Glissez la bague dans l’arrivée du robinet d’eau et serrez l’écrou à compression avec vos doigts sur le robinet. Serrez d’un autre demi-tour à l’aide d’une clé; NE serrez PAS trop.

6. Fixez la conduite d’eau au panneau arrière du réfrigérateur avec un collier en

acier et une vis, comme il est illustré.

7. Enroulez l’excès de la conduite d’eau (2 tours et demi environ) derrière votre

réfrigérateur, comme il est illustré et placez l’excès enroulé de façon à ce qu’elle ne vibre pas ou ne s’use pas contre d’autres surfaces.

8. OUVREZ le robinet d’arrêt de l’alimentation en eau et serrez toute connexion qui

9. Rebranchez le réfrigérateur.

10. Assurez-vous que l’interrupteur de la machine à glaçons est en marche (On).

(Voyez la page 13 pour l’emplacement de l’interrupteur.) IMPORTANT : La machine à glaçons commence à produire de la glace approximativement dans les 24 heures qui suivent. L’air dans la tuyauterie neuve peut provoquer deux ou trois cycles à vide avant que la machine à glaçons produise un bac à glaçons plein. La glace peut être décolorée et avoir un goût étrange à cause de la tuyauterie neuve. Jetez la glace fabriquée lors des 24 premières heures.6 Instructions de dépose de la porte INSTRUCTIONS DE DÉPOSE DE LA PORTE : Si vous devez faire passer le réfrigérateur par des portes étroites, enlevez les portes en suivant les étapes ci-dessous. IMPORTANT : Avant de commencer, ÉTEIGNEZ le panneau de commande électronique du réfrigérateur. Pour couper l’alimentation de votre réfrigérateur, vous devez débrancher le cordon d’alimentation de la prise murale. Enlevez la nourriture sur les balconnets.

1. Débranchez l’alimentation électrique.

2. Ouvrez les deux portes, puis enlevez la grille de protection.

3. Fermez les portes.

Dépose de la porte du réfrigérateur :

1. Enlevez la vis du couvre-charnière supérieur de la porte du réfrigérateur et retirez-le.

2. À l’aide d’un crayon à mine, tracez le contour de la charnière. Il vous sera plus facile

d’aligner les portes lors de la repose.

3. Enlevez la charnière supérieure et soulevez la porte du réfrigérateur pour enlever de

la tige de la charnière inférieure. Mettez la porte de côté.

4. Enlevez la charnière inférieure, si nécessaire.

5. Inversez les étapes de cette procédure pour réinstaller la porte du réfrigérateur.

Pour enlever la porte du congélateur :

1. Débranchez la conduite d’eau de la charnière inférieure du congélateur au branchement

situé sous l’avant du congélateur : Appuyez la bague extérieure contre le devant du raccord, puis tirez pour enlever le tube.

2. Enlevez la vis du couvre-charnière supérieur de la porte du congélateur et retirez-le.

3. Débranchez la fiche du faisceau située près de la charnière supérieure : Placez vos

pouces sur les côtés plats de chacun des connecteurs, pliez les deux bouts dans un mouvement de va-et-vient, puis en les maintenant fermement, séparez-les.

4. À l’aide d’un crayon à mine, tracez le contour de la charnière. Il vous sera plus facile

d’aligner les portes lors de la repose.

5. Enlevez la charnière supérieure, en faisant passer le faisceau par la charnière et

enlevez la porte du congélateur de la tige de la charnière inférieure. Posez la porte à plat pour éviter de tortiller la conduite d’eau.

6. Enlevez la charnière inférieure, si nécessaire.

7. Inversez les étapes de cette procédure pour réinstaller la porte du congélateur.

Lorsque les deux portes sont réinstallées, branchez la conduite d’eau en insérant le tube et en poussant jusqu’à ce que la marque rencontre le devant du raccord. Remettez la grille de protection en place et branchez le cordon d’alimentation. Ajustez les deux commandes de température à la position du centre. Modifiez les réglages au besoin. Vis de lacharnièresupérieureVis de lacharnièreinférieureVis decouvre-charnièresupérieureVis decharnièreCouvre-charnièresupérieurVis de couvre-charnièreCharnièresupérieurePorteEnsemblede charnière Vis DÉBRANCHEMENT1. Poussez l’anneau extérieur contre leraccord.2. Tirez pour enlever le tube.RACCORDEMENTInsérez le tube et poussez-le jusqu’à ceque le repère se trouve au ras du raccord.PorteEnsemblede charnière Vis Tube d’alimen-tationen eauOutils nécessaires :EmboutPhillips

Jeu de cléde douilleClé àmoletteClé fixede 3/8 po7 Aperçu des caractéristiques Les caractéristiques peuvent varier selon le modèle. Clayette Clayette Bac à glaçons Balconnet fixe Machine à glaçons Clayette pour crème glacée Commandes du congélateur et du réfrigérateur Clayette d’aspect SpillProof

Filtre à eau Grille de protection Compartiment des produits laitiers Balconnet Clayette coulissante SpillProof

Dispositif de retenue des grandes bouteilles Balconnet Balconnet Étagère pour les articles spéciaux Garde-viande et couvercle Bac à fruits et légumes et couvercle Balconnet fixe Balconnet basculant Grand panier Balconnet basculant Grand panier coulissant Petit panier Balconnet basculant ATTENTION : Ne pas enlever l’aimant situé derrière le compartiment des produits laitiers Étagère à canettes8 Commandes et réglages

REFROIDIR AVANT L’UTILISATION

Pour permettre une bonne conservation des aliments, faites fonctionner votre réfrigérateur et votre congélateur les portes fermées pendant 8 à 12 heures avant d’y mettre de la nourriture. Durant cette période de refroidissement, vous n’avez pas à ajuster les commandes puisque celles-ci ont été réglées à l’usine. RÉGLAGE DES TEMPÉRATURES DE REFROIDISSEMENT Votre réfrigérateur est muni d’un système de commande électronique numérique à la pointe du progrès. Le panneau de commande du système est situé en haut du compartiment réfrigérateur. Les deux affichages numériques sur la gauche du panneau de commande indiquent les températures actuelles de votre congélateur et de votre compartiment réfrigérateur. Les deux affichages numériques sur la gauche du panneau de commande indiquent les températures actuelles de votre congélateur et de votre compartiment réfrigérateur. Les modèles avec affichage de la température à deux chiffres servent à titre de référence seulement et n’affichent pas la température actuelle exacte du compartiment. Si vous désirez voir la température actuelle exacte, placez un thermomètre à l’intérieur du congélateur ou du réfrigérateur, à l’endroit désiré. REMARQUEREMARQUE REMARQUEREMARQUE REMARQUE Le système de commande électronique perfectionné de votre réfrigérateur comporte d’autres modes d’affichage que les réparateurs professionnels peuvent utiliser pour diagnostiquer rapidement un problème. Pour obtenir une température plus élevée ou plus basse, appuyez sur les boutons comportant une flèche vers le Haut (froid) ou vers le Bas (plus foid) qui sont situés à proximité de l’affichage. La première fois que vous appuyez sur le bouton, l’affichage indique le réglage actuel. Ensuite, chaque fois que vous appuyez sur le bouton, le réglage change d’un degré. L’affichage indique pendant quelques instants votre nouveau réglage, puis retourne à la température actuelle. (Affichage de température : les caractéristiques peuvent varier.) (Affichage à un chiffre : les caractéristiques peuvent varier.)9 Commandes et réglages Choisir entre degrés Celsius ou Fahrenheit En fonction de l’échelle de température que vous préférez utiliser,vous pouvez régler l’affichage pour qu’il soit en degrés Fahrenheitou Celsius. Pour alterner entre les degrés Celsius et les degrésFahrenheit, appuyez sur le bouton Mode (situé entre les deuxafficheurs numériques).

Guide de réglage de la température

Si le compartiment réfrigérateur est trop chaud Réglez le compartiment réfrigérateur à un degré plus froid en appuyant sur le bouton vers le Bas (Plus froid)

Si le compartiment réfrigérateur est trop froid Réglez le compartiment réfrigérateur à un degré plus chaud en appuyant sur le bouton vers le Haut (Froid)

Si le congélateur est trop chaud Réglez la commande du congélateur à un degré plus froid en appuyant sur le bouton vers le Bas (Plus froid)

Si le congélateur est trop froid Réglez la commande du congélateur à un degré plus chaud en appuyant sur le bouton vers le Haut (Froid)

Réglage des températures Une fois que votre réfrigérateur a fonctionné pendant 24 heures, vous pouvez régler les températures comme vous le désirez. Faites des ajustements graduels et de petite amplitude, laissant le temps aux températures de changer et de se stabiliser. Référez-vous au guide ci-dessous pour effectuer les réglages de température.Appuyez sur cette touche pour passerdes degrés Celsius aux degrésFahrenheit et inversement Que faire si les affichages de températures clignotent ? Si l’un ou l’autre des deux affichages de température clignotent continuellement, il se peut que le système de commande ait détecté un problème de fonctionnement. Appelez votre représentant du service après-vente Electrolux qui peut interpréter ce message clignotant. Afficheur numérique

Congéladeur Réfrigérateur Maximum 1 1 Réglage d’usine 5 5 Minimum 9 9 Afficheur de température Congélateur Réfrigérateur F° C° F° C° Maximum 6° -14° 47° 8° Réglage d’usine 0° -18° 37° 3° Minimum -6° -21° 33° 1°10 Commandes et réglages ALARMES DU SYSTÈME DE CONTRÔLE Le système de commande électronique vérifie en permanence si les températures du réfrigérateur et du congélateur sont constantes, si les portes sont restées ouvertes et s’il y a eu une panne de courant. Les variations des conditions normales de fonctionnement sont communiquées au moyen de signaux sonores et de deux témoins lumineux. Réponse aux alarmes (signaux sonores et témoins lumineux) Le système de commande de votre réfrigérateur peut donner les indications suivantes, grâce aux signaux sonores et aux témoins lumineux. Témoins lumineux du filtre à air Le filtre à air du compartiment réfrigérateur doit être changé périodiquement. Vous pouvez vérifier s’il doit être remplacé en consultant le témoin lumineux pendant que le filtre est en « MARCHE ». Pour mettre le filtre à air en marche, appuyez sur le bouton « Air Filter » (filtre à air). Pour éteindre le filtre à air, appuyez sur le bouton « Air Filter » (filtre à air). Pour RÉINITIALISER le filtre à air, appuyez sur le bouton « Air Filter » (filtre à air) et maintenez-le enfoncé pendant trois secondes. Témoin lumineux d’état du filtre (pas disponible avec tous les modèles) Vert Filtre OK. Jaune Le filtre à air est usé à 80 %. Veuillez en commander un de rechange. Rouge Le filtre à air est usé à 100 %. Veuillez le remplacer immédiatement.

Porte ouverte vert clignotant La porte du congélateur ou du réfrigérateur est restée ouverte pendant plus de cinq minutes. Fermez la porte pour arrêter l’alarme et réarmez-la.11 IMPORIMPOR IMPORIMPOR IMPOR

ANTANT ANTANT ANT Le bouton On/Off ne commande que le système de refroidissement de votre réfrigérateur. L’alimentation des lumières et des autres composants électriques est maintenue jusqu’à ce que vous débranchiez le cordon d’alimentation. Commandes et réglages Bouton Marche/Arrêt du système de refroidissement MISE EN MARCHE ET ARRÊT DU SYSTÈME DE REFROIDISSEMENT Vous pouvez arrêter le système de refroidissement de votre réfrigérateur en appuyant sur le bouton On/Off (Marche/Arrêt) situé à gauche du panneau de commande de température. Pour éviter un arrêt accidentel du système de refroidissement, le bouton ne fonctionne que si vous appuyez dessus et que vous le maintenez enfoncé pendant trois secondes. Lorsque le système de refroidissement est sur ARRÊT (OFF), « OFF » apparaît à l’afficheur numérique, « OF » s’il s’agit d’un modèle à affichage de température et « O » « F » pour les modèles à affichages numériques. Lorsque vous arrêtez le système de refroidissement, la réfrigération des compartiments congélateur et réfrigérateur cesse. Pour remettre en marche le système de refroidissement, vous devez appuyer à nouveau sur le bouton On/Off et le maintenir enfoncé pendant trois secondes.12 Vue intérieure Clayette pour pizzaClayette pour crème glacéeClayette coulissante en verre, en porte-à-faux

Clayette en verre, en porte-à-faux

CLAYETTE POUR PIZZA (CERTAINS MODÈLES) Cette clayette est fixée au mur du congélateur, à côté du contenant du distributeurde glaçons. Cet espace pratique permet le rangement des pizzas et des autresaliments de grande taille placés verticalement entre le contenant du distributeurde glaçons et le mur du congélateur. CLAYETTE POUR CRÈME GLACÉE (CERTAINS MODÈLES) Cette clayette est fixée en haut du contenant du distributeur de glaçons. Elle permetde ranger des cartons ronds ou rectangulaires de votre crème glacée préférée. CLAYETTE BASCULANTE (CERTAINS MODÈLES) Une clayette basculante dans le compartiment congélateur facilite le rangementdes aliments de grande taille. Pour éviter les blessures et les dommages provoquéspar des clayettes cassées en verre trempé, manipulez celles-cisoigneusement. Les clayettes peuvent casser subitement si elles sontpiquées, égratignées ou exposées à des changements de températurebrusques. AJUSTEMENT DE LA CLAYETTE EN PORTE-À-FAUX Vous pouvez facilement ajuster la position des clayettes du réfrigérateur selon vosbesoins. Avant de régler la position des clayettes, enlevez tous les aliments qui s’ytrouvent. Les clayettes en porte-à-faux sont fixées à l’arrière du réfrigérateur. Pour ajuster les clayettes en porte-à-faux : 1 Soulevez le bord avant de la clayette.2 Retirez la clayette.Replacez la clayette en insérant les crochets situés à l’arrière de la clayette dansle support mural. Abaissez la clayette dans les fentes désirées et verrouillez-la enplace.

• Les clayettes en verre SpillSafe

(certains modèles) sont conçues pour reteniret contenir les renversements accidentels. Certains modèles sont munis de clayettes *SpillSafe

coulissantes pour faciliter le nettoyage et l’accès aux aliments. Lesclayettes coulissantes fonctionnent séparément des supports de montage. Tirezsimplement la clayette vers l’avant. Les clayettes peuvent être tirées jusqu’à la butée, mais elles ne s’enlèvent pas de leurs supports de montage.13 Vue intérieure (suite)

RANGEMENT EN CONTRE-PORTE

Les balconnets et les clayettes fournis facilitent le rangement des pots, bouteilles et boîtes à boisson. Ils permettent aussi une sélection facile des articles utilisés fréquemment. Certains modèles sont munis de balconnets qui facilitent le rangement dans la porte des contenants de plastique de quatre litres et des pots et contenants de format économique. Certains balconnets sont ajustables pour maximiser la capacité de rangement. Le compartiment des produits laitiers, dont la température est plus chaude que celle du reste du compartiment, est utilisé pour ranger temporairement le fromage, les tartinades ou le beurre. Balconnet fixe

BALCONNETS RÉGLABLES

Certains modèles possèdent des balconnets réglables qui peuvent être ajustés selon vos besoins. Pour déplacer les balconnets réglables

3. Placez le balconnet à la position désirée.

4. Abaissez le balconnet sur ses supports jusqu’à ce qu’il

se verrouille en place. Balconnet réglable ÉTAGÈRE POUR LES ARTICLES SPÉCIAUX (CERTAINS MODÈLES) La conception innovatrice de l’étagère pour articles spéciaux vous permet de ranger un paquet de 6 boîtes à boisson de 355 mL, une bouteille de vin, une bouteille de boisson gazeuse de deux litres ou un carton d’œufs. L’étagère pour articles spéciaux se monte sur le côté gauche de votre réfrigérateur. Pour l’installer, glissez l’étagère pour les articles spéciaux sur n’importe quelle clayette, comme illustré.

DISPOSITIF DE RETENUE DES GRANDES

BOUTEILLES (CERTAINS MODÈLES) Le dispositif de retenue des grandes bouteilles évite que les grands contenants placés dans le balconnet ne tombent vers l’avant lorsque vous ouvrez ou fermez la porte du réfrigérateur. Pour l’installer, tenez le dispositif de retenue par le haut et glissez- le sur la face externe du balconnet, comme l’illustre le schéma. Le dispositif de retenue des grandes bouteilles fonctionne mieux avec un serre-bouteilles. Dispositif de retenue des grandes bouteilles (gauche)et serre-bouteilles (droite)Étagère pour les articles spéciauxBasculement14 Vue intérieure – Zones de rangement spéciales BACS À FRUITS ET LÉGUMES (CERTAINS MODÈLES) Les bacs à fruits et légumes sont situés sur l’étagère du bas du réfrigérateur et sont conçus pour ranger les fruits, les légumes et d’autres produits frais. Lavez les aliments à l’eau claire et éliminez le surplus d’eau avant de les mettre dans les bacs à fruits et à légumes. Les articles qui ont un taux d’humidité élevé ou une odeur forte doivent être enveloppés avant d’être rangés. Contrôle d’humidité des bacs à fruits et légumes Porte-bouteilles de vin Bac à fruits et légumes BAC À CHARCUTERIE (CERTAINS MODÈLES) Certains modèles sont munis d’un bac à charcuterie qui sert à ranger les viandes froides, les tartinades, les fromages et autres aliments de charcuterie. GARDE-VIANDE (CERTAINS MODÈLES) Certains modèles sont munis d’un garde-viande. La température du garde-viande peut être ajustée en glissant la commande de température du garde-viande dans un sens ou dans l’autre. Utilisez ce tiroir pour conserver la viande pendant une courte durée. Toute viande qui doit être conservée plus de deux jours doit être congelée. Le garde-viande est fixe et il ne peut pas être déplacé vers le haut ou vers le bas. Si vous conservez des fruits ou des légumes dans le garde-viande, réglez-le à une température moins froide pour éviter que les aliments ne gèlent. PORTE-BOUTEILLES DE VIN (CERTAINS MODÈLES) Le porte-bouteilles de vin sert à ranger les bouteilles de vin ou les bouteilles de deux litres en plastique de jus ou de boisson gazeuse. Pour l’installer, glissez le porte-bouteilles de vin sur la clayette avec la courbe vers l’intérieur. Pour l’enlever, glissez-le vers vous. Vous pouvez l’installer sur le côté de la clayette de votre choix. RÉGLAGE D’HUMIDITÉ (CERTAINS MODÈLES) Certains des modèles qui possèdent des bacs à fruits et légumes ont un réglage d’humidité qui permet d’ajuster le taux d’humidité du bac. Ce dernier peut prolonger la durée de conservation de certains légumes frais qui se conservent mieux si l’humidité est élevée. REMARQUE : Les légumes à feuilles se conservent mieux dans un bac lorsque le contrôle d’humidité est réglé à Humidité élevée ou dans un tiroir ne comportant pas de contrôle d’humidité. La circulation d’air est ainsi minimisée et l’humidité est maintenue à son niveau maximum. Plus froidPlus chaud Garde-viande avec commande de température Plus humide Moins humide15 Distributeur automatique d’eau et de glaçons INSTRUCTIONS D’UTILISATION DU DISTRIBUTEUR AUTOMATIQUE D’EAU ET DE GLAÇONS Les caractéristiques peuvent varier selon les modèles.

(STATUS) LOCK (VERROUILLÉ) WATER (EAU) Pour congeler les aliments plus rapidement afin d’en préserver la fraîcheur, appuyez sur la touche

pendant trois à cinq secondes pour activer cette caractéristique. Un témoin lumineux vert apparaît au- dessus de la touche. Appuyez de nouveau sur la touche

pendant trois à cinq secondes pour désactiver. Pour augmenter la production de glace lors d’occasions spéciales comme les fêtes, appuyez sur la touche

pendant trois à cinq secondes pour activer cette caractéristique. Un témoin lumineux vert apparaît au-dessus de la touche. Appuyez sur

pendant trois à cinq secondes pour désactiver. Appuyez sur la touche CUBE

pour obtenir des cubes de glace. Un témoin lumineux vert apparaît au- dessus de la touche. Appuyez un verre contre la palette du distributeur de GLACE (ICE)

aussi haut que possible de manière à attraper toute la glace. Appuyez sur la touche CRUSH

pour obtenir de la glace pilée. Un témoin lumineux vert apparaît au- dessus de la touche. Appuyez un verre contre la palette du distributeur de GLACE (ICE)

aussi haut que possible de manière à attraper toute la glace. Appuyez sur la touche LIGHT (éclairage)

pour allumer l’éclairage du distributeur. Appuyez sur

nouveau pour éteindre l’éclairage. L’éclairage du distributeur s’allume aussi de façon automatique lorsque de la glace ou de l’eau est distribuée. Remplacez l’ampoule par une nouvelle de même puissance. Le témoin de L’ÉTAT DU FILTRE (FILTER STATUS) au-dessus de la touche

s’allume chaque fois que le distributeur est utilisé. Les indications du témoin du filtre sont les suivantes : Vert Le filtre fonctionne selon le cycle de vie spécifié. Jaune Le filtre est usé à environ 80 %. Il est recommandé d’acheter un filtre de remplacement. Rouge Le filtre est usé à 100 %. Veuillez changer le filtre dès que possible. Lorsque vous avez remplacé la cartouche du filtre, appuyez sur la touche FILTER RESET (réinitialiser le filtre)

et maintenez-la appuyée pendant 10 à 15 secondes. REMARQUE : Les témoins vert, rouge et ambre clignotent lorsque la réinitialisation est terminée. Le distributeur automatique d’eau et de glaçons peut être verrouillé pour prévenir toute utilisation intempestive. Pour verrouiller Appuyez sur la touche LOCK (verrouiller)

pendant trois à cinq secondes. Un témoin rouge apparaît au-dessus de la touche. Pour déverrouiller Appuyez sur la touche LOCK (verrouiller)

pendant trois à cinq secondes jusqu’à ce que le témoin rouge au-dessus de la touche s’éteigne. Pour utiliser le distributeur d’eau, appuyez un verre contre la palette du distributeur d’EAU

. Pour arrêter la distribution d’eau, retirez le verre de la palette de distribution

. L’eau distribuée n’est pas froide. Pour obtenir de l’eau plus froide, ajoutez de la glace pilée ou des glaçons dans le verre avant d’y ajouter de l’eau. Un plateau de récupération est situé en bas de l’ouverture du distributeur pour collecter les petits renversements et leur permettre de s’évaporer. Ce plateau de récupération est amovible et va au lave-vaisselle. Ne versez pas trop d’eau dans le plateau puisqu’il ne possède pas de drain.16 Distributeur automatique d’eau et de glaçons CARACTÉRISTIQUES DU DISTRIBUTEUR D’EAU ET DE GLAÇONS Le distributeur d’eau et de glaçons fournit de façon pratique de l’eau froide ainsi que de la glace en cubes ou de la glace pilée, selon le modèle. Pour utiliser le distributeur de glaçons, sélectionnez l’option désirée sur le clavier. Appuyez un verre contre la palette du distributeur aussi haut que possible de manière à attraper toute la glace. Pour arrêter la distribution de glace, retirez le verre de la palette de distribution. N’enlevez pas le verre avant que la glace ne soit toute tombée. (Les instructions d’utilisation complètes du distributeur sont fixées à l’intérieur de la porte du congélateur.) Fonctionnement du distributeur d’eau Le réservoir d’eau, situé derrière les tiroirs, à l’intérieur de la porte du réfrigérateur, se remplit automatiquement durant la distribution d’eau. Pour que le distributeur fonctionne correctement, la pression de l’alimentation en eau doit être comprise entre 20 et 100 lb/po². La pression de l’eau ne doit pas excéder 45,4 kg (100 livres). Une pression excessive peut provoquerun mauvais fonctionnement du filtre à eau. Une fois que le réfrigérateur est raccordé à l’alimentation en eau, remplissez le réservoir en faisant couler un verre d’eau. Il peut y avoir un délai d’environ 1 minute et demie avant que l’eau ne commence à couler dans le verre lorsque vous appuyez sur la palette du distributeur. Continuez de purger le système pendant trois minutes de façon à éliminer les impuretés présentes dans le réservoir et les raccordements de plomberie. Le distributeur d’eau possède un dispositif intégré qui arrête l’eau après 3 minutes d’utilisation continue. Vous n’avez qu’à relâcher la palette du distributeur pour réinitialiser le mécanisme d’arrêt. Les produits chimiques provenant d’un adoucisseur qui fonctionne mal peuvent endommager lamachine à glaçons. Si la machine à glaçons est raccordée à un adoucisseur, assurez-vous que ce dernier est entretenuet qu’il fonctionne correctement. Fonctionnement du distributeur de glaçons La glacière et le bac à glaçons sont situés dans la partie supérieure du compartiment ducongélateur. Lorsque le réfrigérateur est correctement installé et qu’il a refroidi pendant quelquesheures, la glacière peut commencer à fabriquer des glaçons après 24 heures. La présence d’airdans le nouveau conduit d’alimentation en eau peut faire en sorte que la glacière prenne deuxou trois cycles avant de produire un plein bac à glaçons. Pour activer la production de glaçons,abaisser le levier de signalisation à sa position ON. La glacière prend environ 2 jours pourremplir le bac à glaçons. La glacière s’éteint automatiquement lorsque le bac à glaçons estplein. Pour arrêter la fabrication de glaçons, soulever le levier de signalisation à sa position OFF(éteint).La machine à glaçons produit entre 4 et 6 livres (1,8 et 2,7 kg) de glace toutes les 24 heures,selon les conditions d’usage. La glace est produite à raison de 8 cubes toutes les 75 à 90minutes.L’utilisation de nouveaux conduits d’alimentation en eau peut entraîner la production de glaçons décolorés ou ayant un goût désagréable. Jeter ces premiers glaçons jusqu’à ce qu’ils ne présentent plus de décoloration ou de goût désagréable. CONSEILS À PROPOS DU DISTRIBUTEUR DE GLAÇONS

• Les glaçons peuvent prendre un goût désagréable avec le temps. Vider le bac à glaçons et s’assurer que le levier de signalisation est à la position «ON» (allumé). La glacière produira alors d’autres glaçons.

• De temps à autre, secouer le bac à glaçons pour maintenir les cubes de glace séparés.

• Maintenir le levier de signalisation à sa position élevée ou «OFF» (éteint) lorsque le réfrigérateur n’est pas relié au conduit d’alimentation en eau ou lorsque l’alimentation en eau est fermée. IMPORTANT : Votre machine à glaçons est livrée avec la manette métallique en position de MARCHE. Pour vous assurer d’un bon fonctionnement de la machine à glaçons, raccordez immédiatement l’arrivée d’eau ou mettez-la à l’ARRÊT en relevant la manette métallique pour l’enclencher en position RELEVÉE. Si la machine à glaçons est arrêtée et que la canalisation d’eau n’est pas raccordée, la soupape d’eau émettra un bruit fort et répétitif.Si le bras de distribution est enfoncé pendant plus de 4 minutes, le moteur du distributeur risque desubir une surcharge et de s’arrêter. Le dispositif de protection se remettra automatiquement en marche après 3 ou 4minutes.17 Distributeur automatique d’eau et de glaçons

• Si vous avez besoin d’une grande quantité de glaçons en une seule fois, il est préférable de prendre directement les glaçons dans le bac à glaçons.

• Certains bruits de fonctionnement sont normaux. Ils sont créés par :

• le fonctionnement du moteur

• les glaçons qui tombent dans le bac

• la soupape d’eau qui s’ouvre ou se ferme

• les glaçons qui se décollent du moule

• Arrêtez la machine à glaçons lorsque vous nettoyez le congélateur ou lorsque vous partez en vacances.

• Si vous arrêtez la machine à glaçons pendant une longue période, vous pouvez aussi fermer la soupape d’arrivée d’eau. IMPORTANT : Lorsque vous enlevez le bac à glaçons, évitez de faire tourner la vis à l’intérieur du bac. Si vous bougez accidentellement la vis, alignez-la à nouveau en la faisant tourner de 90° jusqu’à ce que le bac à glaçons soit bien en place. Enlevez et videz le bac à glaçons si :

1. Une panne de courant prolongée (une heure ou plus) a fait que les glaçons

ont fondu dans le bac à glaçons et qu’ils se sont soudés ensemble, bloquant le mécanisme du distributeur.

2. Vous n’utilisez pas le distributeur à glaçons fréquemment. Les glaçons se

soudent ensemble dans le bac à glaçons, bloquant le mécanisme du distributeur. Enlevez le bac à glaçons et secouez-le pour libérer les glaçons. N’utilisez JAMAIS un pic à glace ni un instrument pointu de ce genre pour détacher les glaçons. Ceci pourrait endommager le bac à glaçons et le mécanisme du distributeur.

NETTOYAGE DU DISTRIBUTEUR DE GLAÇONS

Nettoyez le distributeur et le bac à glaçons à intervalles réguliers, particulièrement avant de partir en vacances, avant de déménager ou si le distributeur de glaçons reste coincé.

1. Arrêtez la production de glace en appuyant sur l’interrupteur Marche/Arrêt

de la machine à glaçons.

2. Enlevez le bac à glaçons en le soulevant vers le haut et en le retirant.

Videz et nettoyez soigneusement le bac à glaçons à l’aide de détergent doux. Rincez à l’eau claire. N’utilisez pas de nettoyants puissants ou abrasifs. Laissez le bac à glaçons sécher complètement avant de le remettre dans le congélateur.

3. Enlevez les morceaux de glace et nettoyez la clayette du bac à glaçons et

la glissière de la porte du congélateur.

4. Remettez le bac à glaçons en place. Appuyez sur l’interrupteur On/Off de

la machine à glaçons pour reprendre la production de glace. Lorsque vous manipulez le bac à glaçons, n’utilisez pas la glissière à glaçons comme poignée. Les surfaces de la glissière peuvent être coupantes. Ne mettez pas vos doigts dans la glissière à glaçons. Les surfaces de la glissière peuvent être coupantes. Vis18 Distributeur automatique d’eau et de glaçons Le système de filtre de glace et eau PureSource

• NGRG-2000et la cartouche RG -100 sonttestés et certifiés par NSFInternational, l’organisation decertification sans but lucratif pour la santépublique, respecté à l’échelon national. Lesystème de filtre Puresource

est testé etcertifié ANSI/NSF selon la norme 42.Consultez la fiche de performances pour lesspécifications détaillées. Ce système ne doitpas être utilisé avec de l’eau qui n’est passaine au niveau microbiologique, ou avec uneeau dont la qualité n’est pas connue, à moinsqu’elle ne soit correctement désinfectée avantou après son passage à travers le système defiltration.• Capacité nominale : 1 514 litres• Débit nominal d’utilisation : 1,9 litre parminute• Pression maximum d’utilisation : 689,5 kPa(100 lb/po²)• Température maximum de fonctionnement :37,8 °C (100 °F)Vous pouvez commander de nouvellescartouches chez le marchand qui vous a vendule réfrigérateur, prendre contact avec le Centre de service à la clientèle au 1-800-944-9044 ou visiter notre site Web au www.frigidaire.com. C’est une bonne idée de commander quelquescartouches de filtre lorsque vous installez votreréfrigérateur pour la première fois. Demandezla cartouche de remplacement RG-100 PureSource

Changement du filtre : Les conditions de l’eau diffèrent d’un endroit à l’autre dans le monde. Normalement, vous pouvez obtenir la meilleure qualité d’eau possible en changeant le filtre à eau à tous les six ou neuf mois. Le témoin d’état du filtre (Filter Status) devient rouge lorsque 1 514 litres d’eau sont passés dans le distributeur d’eau et de glaçons (certains modèles). Aussi, si votre réfrigérateur n’a pas été utilisé pendant une longue période (pendant un déménagement par exemple), changez le filtre avant de réinstaller votre réfrigérateur. Le distributeur peut aussi fonctionner sans système de filtration (sans la cartouche du filtre). Pour changer le filtre : Il n’est pas nécessaire de couper l’eau pour changer le filtre.

1. Ouvrez la porte du congélateur et laissez-la ouverte jusqu’à ce que le changement

de filtre soit terminé.

2. Éteignez l’interrupteur de la machine à glaçons à la position (« O »). (Voyez

l’illustration à la page 16.)

3. Tenez le godet du filtre fermement et dévissez-le vers la gauche. (Il se peut que de

l’eau s’écoule lorsque vous enlevez le godet. Ceci est normal.) La cartouche du filtre doit s’enlever avec le goget. Si la cartouche demeure dans le logement, tirez- la doucement en la tournant dans un mouvement de va-et-vient.

4. Rincez le godet à l’eau courante.

5. Le grand joint torique qui scelle le système de filtration se glisse dans la rainure du

joint torique située à l’intérieur du godet. Si le joint torique tombe durant le remplacement de la cartouche de filtre, remettez-le dans la rainure avant de revisser le godet en place. Si le joint torique est endommagé, vous devez en commander un nouveau au Centre de service à la clientèle

6. Jetez la vieille cartouche du filtre.

7. Déballez la nouvelle cartouche de filtre et placez-la dans le godet. Le côté du petit

joint torique doit pointer vers le haut, à l’extérieur du godet.

8. Vissez le godet contenant le filtre dans le logement. N’utilisez pas de clé pour

réinstaller le godet. La cartouche de filtre s’aligne naturellement lorsque vous serrez le godet. Assurez-vous que le godet est complètement serré et que le logo PureSource

est orienté vers l’extérieur. Ne dépassez pas la butée en serrant.

9. Mettez la machine à glaçons à la position de marche (« I »).

10. Vérifiez s’il y a des fuites. Ouvrez la porte du réfrigérateur. Essuyez l’eau qui s’est

écoulée du godet de filtre. Remplissez un verre d’eau. S’il y a une fuite, dévissez le godet du filtre et réinsérez la cartouche du filtre. Vérifiez l’emplacement du grand joint torique. Réinstallez le godet de filtre, en vous assurant que ce dernier est complètement serré.

11. Pour conditionner le système de filtration et purger l’air qui se trouve dans la

canalisation, remplissez un verre d’eau. Purgez le système ainsi pendant trois minutes afin de vous assurer que le réservoir ne contient que l’eau la plus pure. IMPORTANT : Réinitialiser le témoin lumineux de l’état du filtre (certains modèles) Après avoir remplacé une cartouche de filtre, vous devez appuyer sur le bouton de réinitialisation de l’ état du filtre situé sur le distributeur d’eau et de glaçons. Vous réinitialisez ainsi le témoin de l’état du filtre. Appuyez sur le bouton de réinitialisation jusqu’à ce que les témoins vert, rouge et ambre clignotent (10 à 15 secondes). Reportez- vous aux instructions d’utilisation complètes du distributeur fixées à l’intérieur de la porte du congélateur. Pour les modèles sans bouton de réinitialisation de l’ état du filtre , des autocollants de rappel sont inclus dans l’enveloppe du guide d’utilisation et d’entretien. Choisissez un autocollant daté entre 6 et 9 mois (selon la qualité de votre eau et la fréqunce de l’usage) après la date d’installation. Placez l’autocollant à l’avant du godet de filtre pour vous rappeler quand changer le filtre. Filtre à glace et eau (certains modèles) PureSource

REMARQUE : Si vous avez fait l’achat d’un réfrigérateur muni d’un filtre à glace et eau PureSource

*, veuillez lire les informations d’utilisation et d’entretien suivantes. Ce système de filtre de glace et eau sert à filtrer l’eau qui alimente votre machine à glaçons et votre distributeur d’eau. Il est situé au fond, dans le coin droit supérieur du compartiment réfrigérateur. Démarrage du système : Vous n’avez pas besoin de fermer l’alimentation en eau. Par contre, n’utilisez pas le distributeur d’eau ou de glaçons pendant que vous installez le filtre. La cartouche du filtre est installée dans le logement du filtre à l’usine. Reportez-vous à la section Fonctionnement du distributeur d’eau pour remplir le système d’eau correctement.

• White Westinghouse utilise le nom CrystalClear au lieu de PureSource, mais il s’agit du même filtreLogementdu filtreFiletagePetit jointtoriqueGrand jointtoriqueGodetdu filtreCartouchedu filtreTournez pour enlever19 Filtre à glace et eau avant PureSource2

• (certains modèles) REMARQUE : Si vous avez fait l’achat d’un réfrigérateur muni d’un filtre à glace et eau PureSource2 MC* , veuillez lire les informations d’utilisation et d’entretien suivantes. Ce système de filtre de glace et eau sert à filtrer l’eau qui alimente votre machine à glaçons et votre distributeur d’eau. Il est situé dans le coin droit supérieur avant du compartiment réfrigérateur. Démarrage du système : Vous n’avez pas besoin de fermer l’alimentation en eau. Par contre, n’utilisez pas le distributeur d’eau ou de glaçons pendant que vous installez le filtre. La cartouche du filtre est installée dans le logement du filtre à l’usine. Reportez-vous à la section Fonctionnement du distributeur d’eau pour remplir le système d’eau correctement. Distributeur automatique d’eau et de glaçons Le système de filtre de glace eteau NGFC 2000 PureSource2 MC* et la cartouche FC 100PureSource2 MC* sont testés etcertifiés par NSF International,l’organisation de certification sans but lucratifpour la santé publique, respecté à l’échelonnational. Le système de filtre PureSource MC* est testé et certifié ANSI/NSF selon les normes42 et 53. Consultez la fiche de performancespour les spécifications détaillées. Ce systèmene doit pas être utilisé avec de l’eau qui n’estpas saine au niveau microbiologique, ou avecune eau dont la qualité n’est pas connue, àmoins qu’elle ne soit correctement désinfectéeavant ou après son passage à travers lesystème de filtration.• Capacité nominale : 1 514 litres• Débit nominal d’utilisation : 1,9 litre parminute• Pression maximum d’utilisation : 689,5 kPa(100 lb/po²)• Température maximum de fonctionnement :37,8 °C (100 °F)* White Westinghouse utilise le nom CrystalClear au lieu de PureSource, mais il s’agit du même filtre.Vous pouvez commander de nouvellescartouches chez le marchand qui vous a vendule réfrigérateur, prendre contact avec le Centrede service à la clientèle 1-800-944-9044 ou visiter notre site Web au www.frigidaire.com. C’est une bonne idée de commander quelques cartouches de filtrelorsque vous installez votre réfrigérateur pourla première fois. Demandez la cartouche deremplacement RG-100 PureSource

Changement du filtre : Les conditions de l’eau diffèrent d’un endroit à l’autre dans le monde. Normalement, vous pouvez obtenir la meilleure qualité d’eau possible en changeant le filtre à eau à tous les six ou neuf mois. Le témoin d’état du filtre (Filter Status) devient rouge lorsque 1 514 litres d’eau environ sont passés dans le distributeur d’eau et de glaçons. Aussi, si votre réfrigérateur n’a pas été utilisé pendant une longue période (pendant un déménagement par exemple), changez le filtre avant de réinstaller votre réfrigérateur. Le distributeur peut aussi fonctionner sans système de filtration (avec une dérivation au lieu d’une cartouche de filtre). Pour changer le filtre : Il n’est pas nécessaire de couper l’eau pour changer le filtre.

1. Éteignez l’interrupteur de la machine à glaçons à la position (« O »). (Voyez

l’illustration à la page 16.)

bouton de dégagement du filtre , situé à la droite de la cartouche du filtre, afin de dégager le filtre de son boîtier. Pour éviter que le filtre ne tombe de son boîtier lorsque vous le retirez, tenez-le alors qu’il glisse vers vous. REMARQUE : Une petite quantité d’eau peut s’écouler durant cette opération. Vous devriez avoir un essuie-tout ou un linge à vaisselle à portée de main pour essuyer l’eau qui pourrait s’écouler du filtre ou du boîtier. Le dos du boîtier du filtre possède deux petits trous qui facilitent l’écoulement de l’excès d’eau. Assurez-vous d’enlever tous les aliments de la clayette supérieure qui se trouvent près du filtre, avant de le retirer.

3. Retirez horizontalement la vieille cartouche du filtre de son boîtier.

5. Déballez la nouvelle cartouche de filtre et placez-la dans le boîtier de la même

manière que l’ancien filtre.

6. Lorsque la cartouche est presque toute insérée, vous sentez qu’elle se bute contre

l’ensemble de pince à l’arrière du boîtier. L’ensemble de pince tient la cartouche de filtre fermement en place. À ce moment, vous devez pousser fermement jusqu’à ce que la cartouche s’enclenche. Lorsqu’elle est bien en place, l’avant de la cartouche de filtre est au même niveau que l’avant du boîtier.

7. Mettez la machine à glaçons à la position de marche (« I »).

8. Remplissez un verre d’eau. Durant le remplissage, vérifiez s’il y a des fuites au

niveau du boîtier du filtre. Des gargouillis et des giclements se produisent pendant que le système fait circuler l’air et l’évacue par la buse du distributeur. Ceci est normal.

9. Après avoir obtenu un verre d’eau, continuez de purger le système pendant environ

trois minutes pour vous assurer que le réservoir ne contient que l’eau la plus pure. IMPORTANT : Réinitialiser le témoin lumineux de l’état du filtre (certains modèles) Après avoir remplacé une cartouche de filtre, vous devez appuyer sur le bouton de réinitialisation de l’ état du filtre (Filter Reset) situé sur le distributeur d’eau et de glaçons. Vous réinitialisez ainsi le témoin de l’état du filtre. Appuyez sur le bouton de réinitialisation jusqu’à ce que les témoins vert, rouge et ambre clignotent (10 à 15 secondes). Reportez-vous aux instructions d’utilisation complètes du distributeur fixées à l’intérieur de la porte du congélateur. Introduisezet enclenchezCartouchedu filtreAppuyezsur le boutonpour dégager20 Conservation des aliments et économies d’énergie

• La température du compartiment réfrigérateur doit être maintenue entre 1 °C et 4 °C, la température optimale étant de 2,8 °C.

• Ne surchargez pas les clayettes du réfrigérateur. La surcharge réduit la circulation d’air autour des aliments, ce qui rend le refroidissement inégal. Fruits et légumes

• Les bacs à fruits et légumes emprisonnent l’humidité et aident à conserver les fruits et légumes plus longtemps. Viande

• Enveloppez la viande et les volailles crues de façon à éviter les écoulements et la contamination des surfaces ou des autres aliments. Conservation des produits surgelés

• La température du congélateur doit être de - 17 °C ou moins.

• Un congélateur fonctionne plus efficacement lorsqu’il est aux 2/3 plein. Emballage des aliments pour la congélation

• Pour minimiser la déshydratation des aliments et leur détérioration, utilisez du papier d’aluminium, un film pour congélation, des sacs de congélation ou des récipients étanches. Retirez aussi bien que possible l’air des emballages et fermez-les de manière hermétique. L’air enfermé peut provoquer la déshydratation, le changement de couleur et le développement de mauvais goûts (brûlures de congélation).

• Enveloppez les viandes et les volailles fraîches d’un film pour la congélation avant de les congeler.

• Ne recongelez pas une viande qui a été complètement décongelée. Chargement du congélateur

• Évitez d’ajouter trop d’aliments chauds en même temps dans le congélateur. Une telle surcharge ralentit la congélation et peut faire monter la températture des aliments congelés.

• Laissez de l’espace entre les emballages pour que l’air circule librement, permettant aux aliments de congeler le plus rapidement possible.

• Évitez de mettre des aliments difficiles à congeler, comme la crème glacée et le jus d’orange, sur les balconnets de la porte du congélateur. Ces aliments se conservent mieux à l’intérieur du congélateur puisque la température varie moins.

• Placez le réfrigérateur dans l’endroit le plus froid de la pièce, éloigné de la lumière du soleil et des conduits de chauffage ou bouches de chaleur. Ne placez pas le réfrigérateur près d’un appareil qui produit de la chaleur, comme la cuisinière, le four ou le lave-vaisselle. Si cela n’est pas possible, ajoutez une planche ou couche d’isolation entre les deux appareils pour aider le réfrigérateur à fonctionner plus efficacement.

• Mettez le réfrigérateur à niveau pour que les portes se ferment bien.

• Reportez-vous au manuel d’utilisation et d’entretien pour connaître les ajustements de la commande de température suggérés.

• Un nettoyage périodique du condenseur aide le réfrigérateur à fonctionner plus efficacement. Voyez le tableau d’entretien et de nettoyage à la page 22.

• Ne surchargez pas le réfrigérateur et ne bloquez pas les sorties d’air froid. Sinon, le réfrigérateur devra fonctionner plus longtemps et utiliser plus d’énergie.

• Recouvrez les aliments et essuyez les contenants avant de les placer au réfrigérateur pour réduire la condensation à l’intérieur.

• Ouvrez la porte du réfrigérateur le moins possible. Prévoyez de placer ou de prendre plusieurs articles en même temps. Refermez la porte aussitôt que possible.21 Bruits et éléments visuels d’un fonctionnement normal

A. Évaporateur Le réfrigérant qui circule dans l’évaporateur peut causer un gargouillement ou un bruit d’ébullition. B. Ventilateur de l’évaporateur Vous pouvez entendre le déplacement d’air produit par le ventilateur de l’évaporateur à travers le réfrigérateur. C. Élément chauffant de dégivrage Pendant les cycles de dégivrage, l’eau qui s’écoule sur l’élément chauffant peut provoquer un sifflement ou un bref crépitement. Après le dégivrage, un bruit sec peut se produire. IMPORTANT : Pendant le cycle de dégivrage automatique, vous pourriez voir une lueur rouge à l’arrière des évents muraux de votre congélateur. Ceci est normal durant le cycle de dégivrage. D. Machine à glaçons automatique Si votre réfrigérateur est muni d’une machine à glaçons automatique, vous pouvez entendre tomber les glaçons dans le bac à glaçons. E. Contrôle du froid et contrôle du dégivrage automatique Ces pièces peuvent produire un claquement ou un déclic lorsqu’elles arrêtent ou mettent en marche le réfrigérateur. F. Ventilateur de condenseur Vous pouvez entendre le déplacement d’air propulsé à travers le condenseur par le ventilateur du condenseur. G. Compresseur Les compresseurs modernes de haute efficacité tournent plus vite que les anciens compresseurs. Ils peuvent émettre des vibrations ou un bourdonnement aigu. H. Soupape d’eau Si votre réfrigérateur est muni d’une machine à glaçons automatique, vous entendrez un bourdonnement chaque fois que la soupape d’eau s’ouvre pour remplir la machine à glaçons. IMPORTANT : La machine à glaçons est mise en marche à l’usine pour qu’elle puisse fonctionner dès que votre réfrigérateur est installé. Pour vous assurer du bon fonctionnement de votre machine à glaçons, raccordez l’alimentation en eau immédiatement ou éteignez l’interrupteur Marche/Arrêt (position « O »).

I. Plateau de dégivrage (permanent)

Vous pouvez entendre tomber les gouttes d’eau dans le plateau de dégivrage pendant le cycle de dégivrage. J. Condenseur Peut émettre de faibles sons provoqués par le passage de l’air. K. Volet motorisé Peut produire un léger ronronnement pendant son fonctionnement.

POUR COMPRENDRE LES BRUITS QUE VOUS

ENTENDEZ Votre nouveau réfrigérateur de haute efficacité peut émettre des sons qui ne vous sont pas familiers. Ces bruits sont normaux et ils deviendront vite familiers. Ils indiquent également que votre réfrigérateur fonctionne comme prévu. Des surfaces dures comme les planchers de vinyle ou de bois, les murs et les armoires de cuisine peuvent amplifier les sons. Vous trouverez ci-contre la description des bruits les plus communs que vous pouvez entendre, ainsi que leur cause. REMARQUE : L’isolation de mousse rigide est efficace pour conserver l’énergie, mais elle n’isole pas très bien le son.22 Entretien et nettoyage Tableau d’entretien et de nettoyage Pièce Produits à utiliser Conseils et précautions Revêtement intérieur et revêtement de porte Eau savonneuse Bicarbonate de soude et eau Utilisez 30 mL de bicarbonate de soude dans 1 L d’eau chaude. Essorez bien l’eau de l’éponge ou du chiffon avant de nettoyer autour des commandes, de l’ampoule ou de toute pièce électrique. Joints des portes Eau savonneuse Essuyez les joints avec un chiffon propre et doux. Bacs et balconnets Eau savonneuse Ne lavez aucune des pièces amovibles (bacs, balconnets, etc.) dans le lave-vaisselle. Clayettes en verre Eau savonneuse Produit à vitres Pulvérisation liquide douce Laissez le verre se réchauffer à température ambiante avant de l’immerger dans l’eau chaude. Grille de protection Eau savonneuse Pulvérisation liquide douce Embout d’aspirateur Passez l’aspirateur sur la façade de la grille. Enlevez la grille de protection (voyez l’illustration de la page 4). Passez l’aspirateur sur l’arrière de la grille et essuyez avec une éponge ou un linge savonneux. Rincez et séchez. Extérieur et poignées Eau savonneuse Produit à vitre non abrasif N’utilisez pas de nettoyant ménager commercial, de l’ammoniaque ou de l’alcool pour nettoyer les poignées. Utilisez un chiffon doux pour polir les poignées. N’utilisez pas un chiffon sec pour nettoyer les portes lisses. Extérieur et poignées (Modèles en acier inoxydable seulement) Eau savonneuse Ammoniaque Nettoyant pour acier inoxydable N'utilisez jamais de CHLORE pour nettoyer l'acier inoxydable. Nettoyez l’avant et les poignées en acier inoxydable avec un chiffon à vaisselle non abrasif imbibé d’eau savonneuse. Rincez avec un chiffon doux imbibé d’eau propre. Nettoyez les taches rebelles avec un essuie-tout imbibé d’ammoniaque et rincez. Utilisez un nettoyant pour acier inoxydable non abrasif. Ces nettoyants peuvent être achetés dans la plupart des magasins de bricolage ou dans les grands magasins. Suivez toujours les instructions du fabricant. REMARQUE : Nettoyez, essuyez et séchez toujours dans le sens des stries pour éviter les rayures. Lavez le reste de l’extérieur avec de l’eau chaude et un détergent liquide doux. Rincez bien et séchez avec un chiffon propre et doux. Gardez votre réfrigérateur et votre congélateur propres pour éviter les odeurs. Essuyez immédiatement tout renversement et nettoyez les deux compartiments au moins deux fois par année. N’utilisez jamais de tampons à récurer, brosses, nettoyants abrasifs ou solutions alcalines fortes pour nettoyer votre réfrigérateur. Ne lavez aucune des pièces amovibles dans le lave-vaisselle. Débranchez toujours le cordon d’alimentation de la prise murale avant de nettoyer.

• Lorsque vous déplacez le réfrigérateur, tirez en le tenant bien droit. Ne faites pas osciller le réfrigérateur d’un côté à l’autre puisque vous pourriez déchirer ou entailler le revêtement de sol. Si le réfrigérateur possède une machine à glaçons automatique, faites attention à ne pas déplacer le réfrigérateur au-delà de ce que peuvent accepter les raccordements de plomberie.

• Les objets humides collent aux surfaces froides. Ne touchez pas les surfaces froides du réfrigérateur avec des mains humides.

• N’utilisez jamais de CHLORE pour nettoyer l’acier inoxydable. REMARQUES :

• Le bouton On/Off du système électronique ne commande que le système de refroidissement de votre réfrigérateur. Pour couper l’alimentation de votre réfrigérateur, vous devez débrancher la fiche du cordon de la prise murale.

• N’utilisez pas de lame de rasoir ou tout autre instrument pointu pouvant rayer la surface de l’appareil lorsque vous enlevez les étiquettes adhésives. La colle laissée par le ruban ou les étiquettes peut être enlevée à l’aide d’un mélange d’eau chaude et de détergent doux ou en touchant le résidu de colle avec le côté collant du ruban que vous avez déjà enlevé. N’enlevez pas la plaque signalétique.23 Entretien et nettoyage (suite) Refrigerator LightLocated behindcontrol panel Light Socket Located Behind Left Rear of Crispers Light Bulb Crisper Light Cover Portez des gants pour remplacer lesampoules afin d’éviter les coupures.

REMPLACEMENT DES AMPOULES

1. Débranchez le réfrigérateur.2. Portez des gants pour vous protéger au cas où l’ampoulese briserait.3. Enlevez le cache de l’ampoule, si nécessaire.4. Dévissez la vieille ampoule et remplacez-la par une nouvelleampoule pour électroménagers de même type et de mêmepuissance.5. Enlevez le cache de l’ampoule, si nécessaire.6. Souvenez-vous de rebrancher le réfrigérateur.Remplacer l’ampoule du réfrigérateurÉclairage du réfrigérateursitué derrière le panneaude commandeDouilles situéesderrière le garde-viandeCache de l’ampouleAmpoulesDouille située àl’arrière gauchedu bac à fruitset légumesAmpouleCache de l’éclairage dubac à fruits et légumesDouille située à l’arrièredroit du bac à glaçonsAmpoule IMPORTANT : Si vous entreposez ou déplacez votre réfrigérateur dans un endroit exposé au gel, assurez-vous de vidanger complètement le système d’alimentation en eau. Le non respect de cette recommandation peut entraînerdes fuites d’eau lorsque le réfrigérateur est remis en service. Contactez un représentant du service après-vente poureffectuer cette opération.Remplacer l’ampoule du congélateurRemplacer l’ampoule du bac à légumes (Les modèles peuvent varier) Conseils pour les vacances et les déménagements Courtes vacances

Laissez fonctionner le réfrigérateur si vous partez pour moins de trois semaines.

• Consommez tous les aliments périssables qui se trouvent dans le réfrigérateur.

• Éteignez la machine à glaçons et videz le bac, même si vous ne partez que pour quelques jours. Longues vacances

Si vous partez pour plus d’un mois, enlevez toute la nourriture et la glace.

• Éteignez la machine à glaçons automatique et fermez la soupape d’arrivée d’eau.

Le bouton On/Off du système électronique ne commande que le système de refroidissement de votre réfrigérateur. Pour couper l'alimentation de votre réfrigérateur, débranchez la fiche de la prise de courant.

Nettoyez soigneusement l’intérieur.

Laissez les deux portes ouvertes afin de prévenir les odeurs et l’accumulation de moisissure. Bloquez les portes en position ouverte, si nécessaire. Déména- gement

Enlevez toute la nourriture et la glace.

Si vous utilisez un chariot, chargez-le par le côté.

• Placez les roulettes tout en haut pour les protéger durant le déplacement ou le déménagement.

Couvrez la caisse pour éviter d’égratigner la surface.24 Informations concernant la garantie

GARANTIE DU RÉFRIGÉRATEUR

Votre réfrigérateur est protégé par cette garantie Aux États-Unis, votre appareil est garanti par Electrolux Home Products, Inc. Personne n’est autorisé à modifier ou à ajouter aux obligations contenues dans cette garantie. Les obligations de cette garantie concernant la réparation et les pièces doivent être remplies par nous ou par un réparateur autorisé. Au Canada, votre appareil est garanti par Electrolux Canada Corp.

États-Unis 800•944•9044 Electrolux Home Products, Inc. P.O. Box 212378 Augusta, GA 30917, États-Unis Canada 866•213•9397 Electrolux Canada Corp. 6150 McLaughlin Road Mississauga, Ontario L5R 4C2 Cette garantie s’applique seulement dans les 50 États des États-Unis, à Puerto Rico et au Canada. Les caractéristiques et spécifications décrites ou illustrées peuvent être modifiées sans préavis. Toutes les garanties sont fournies par Electrolux Home Products, Inc. Au Canada, votre appareil est garanti par Electrolux Canada Corp. 01-U-RE-02 (Rév. 01/2002) PÉRIODE DE GARANTIE PAR L’ENTREMISE DE NOS RÉPARATEURS AUTORISÉS, NOUS NOUS ENGAGEONS À : LE CONSOMMATEUR EST RESPONSABLE : GARANTIE COMPLÈTE D'UN AN Un an à partir de la date d'achat originale Payer tous les frais de réparation ou de remplacement de toute pièce de l'appareil qui présente un défaut de fabrication ou un vice de matériau. Excluant les cartouches originales du filtre pour la glace et l’eau et celles de rechange (le cas échéant). Les cartouches originales et celles de rechange sont garanties pendant 30 jours (pièces seulement). Des frais des appels de service qui sont énumérés dans la section RESPONSABILITÉS NORMALES DU CONSOMMATEUR. * GARANTIE LIMITÉE DE LA DEUXIÈME À LA CINQUIÈME ANNÉE (revêtement de la caisse et système hermétique) La deuxième à la cinquième année à partir de la date d'achat originale. Réparer ou remplacer toute pièce comprise dans le revêtement de la caisse ou du système hermétique de réfrigération (compresseur, condenseur, évaporateur, déshydrateur et tuyauterie) qui présente un défaut de fabrication ou un vice de matériau. Des frais de ramassage et de livraison de l’appareil requis pour effectuer la réparation. Des coûts de la main-d’œuvre, des pièces et du transport qui ne sont pas reliés au revêtement de la caisse ou au système hermétique de réfrigération. GARANTIE LIMITÉE (S'applique à l'État de l'Alaska) Les périodes de temps énumérées ci-dessus. Toutes les conditions des garanties complètes mentionnées ci-dessus les exemptions énumérées plus bas s'appliquent. Des coûts de déplacement du technicien pour se rendre au domicile et tous frais de ramassage et de livraison de l'appareil requis pour la réparation. Cette garantie s’applique uniquement aux produits d’usage domestique et le consommateur est responsable de ce qui figure dans la liste suivante :

1. L’utilisation appropriée de l’appareil selon les instructions fournies avec le produit.

2. L’installation appropriée par un technicien de service autorisé selon les instructions fournies avec l’appareil et selon tous les codes locaux de plomberie, d’électricité et/ou de gaz.

3. Le branchement approprié à une source d’alimentation électrique suffisante avec mise à la terre, le remplacement

des fusibles grillés, la réparation des connexions desserrées ou des défauts de câblage présents dans la maison.

4. Les frais qui rendrent l’appareil accessible pour une réparation, par exemple, enlever les garnitures, les armoires,

les étagères, etc. qui ne faisaient pas partie de l’appareil lorsqu’il a quitté l’usine.

5. Les dommages faits au fini après l’installation.

6. Le remplacement d’ampoules et/ou de tubes fluorescents (pour les modèles dotés de ces caractéristiques).

Cette garantie ne couvre pas ce qui suit :

1. LES DOMMAGES DIRECTS ET INDIRECTS COMME LES DOMMAGES MATÉRIELS ET LES DÉPENSES

IMPRÉVUES RÉSULTANT D’UNE VIOLATION DE CETTE GARANTIE ÉCRITE OU DE TOUTE AUTRE GARANTIE IMPLICITE. REMARQUE : Certains États ne permettent pas de restriction ou d’exemption sur les dommages directs ou indirects. Dans ce cas, ces restrictions ou exemptions pourraient ne pas être applicables.

2. Les appels de service qui ne concernent pas un malfonctionnement, un défaut de fabrication ou un vice de matériau

ou pour les appareils qui ne font pas l’objet d’un usage domestique normal. Ces appels seront aux frais du consommateur.

3. Les dommages causés par des réparations faites par des techniciens autres que ceux d’Electrolux Home Products,

Inc., Electrolux Canada Corp. ou de leurs réparateurs autorisés; l’utilisation de pièces autres que les pièces Electrolux originales; qui n’ont pas été obtenues par l’entremise d’un réparateur autorisé; ou les causes étrangères comme l’abus, l’alimentation électrique inadéquate ou les cas de forces majeures.

4. Les produits dont le numéro de série original a été enlevé ou modifié et qui n’est pas facilement déterminable.

Conservez votre reçu, votre bon de livraison ou une autre preuve appropriée de paiement. La date du reçu détermine la période de garantie si une réparation s’avère nécessaire. Si une réparation doit être effectuée, veuillez obtenir et conserver tous les reçus. Cette garantie écrite vous procure des droits légaux spécifiques. Il se peut que vous ayez d’autres droits qui varient selon l’État. Les réparations couvertes par cette garantie peuvent être obtenues en contactant Electrolux Home Products, Inc. or Electrolux Canada Corp.25 Avant de faire appel au service après-vente Consultez notre site web à : www.frigidaire.com. 1-800-944-9044 (États-Unis) 1-866-213-9397 (Canada)

Le compresseur ne fonctionne pas. La commande du congélateur est réglée à « OF ». Un cycle de dégivrage est en cours.

La fiche est débranchée de la prise murale. Les fusibles domestiques sont grillés ou le disjoncteur du circuit est déclenché. Panne de courant. Réglez la commande du congélateur. Voyez la section Commandes de température

Il s’agit d’une condition normale pour un réfrigérateur à dégivrage automatique. Le cycle de dégivrage a lieu de façon périodique et il dure environ 30 minutes. Assurez-vous que la fiche est bien branchée sur la prise.

Vérifiez/remplacez le fusible temporisé de 15 A. Réinitialisez le disjoncteur du circuit.

Vérifiez les lumières de la maison. Téléphonez à la compagnie d’électricité. Le réfrigérateur fonctionne trop souvent ou trop longtemps.

La pièce ou la température à l’extérieur est chaude. Le réfrigérateur a été récemment débranché pendant un certain temps. La machine à glaçons automatique fonctionne. Les portes sont ouvertes trop fréquemment ou pendant trop longtemps. La porte du réfrigérateur/congélateur est restée légèrement ouverte.

La commande du congélateur est réglée à un niveau trop froid (la commande est située dans le réfrigérateur). Le joint du réfrigérateur/congélateur est sale, usé, craquelé ou mal ajusté. Le condenseur est sale. Il est normal que le réfrigérateur fonctionne plus longtemps dans ces conditions. Le réfrigérateur nécessite de 8 à 12 heures pour se refroidir complètement.

Le réfrigérateur peut se mettre en marche plus souvent à cause du fonctionnement de la machine à glaçons. Le réfrigérateur fonctionne davantage si de l’air chaud y pénètre. Ouvrez les portes moins souvent.

Assurez-vous que le réfrigérateur est à niveau. Assurez-vous que les aliments ou les contenants ne bloquent pas la porte. Voyez la section PROBLÈME

Ajustez la commande du réfrigérateur à un réglage plus chaud jusqu’à ce que la température du réfrigérateur soit correcte. Allouez 24 heures pour permettre à la température de se stabiliser. Nettoyez ou changez le joint. Un joint d’étanchéité qui fuit fait fonctionner le réfrigérateur plus longtemps afin de maintenir la température désirée. Nettoyez le condenseur. Voyez le tableau d’entretien et de nettoyage de la section Nettoyage et entretien Le compresseur s’allume et s’éteint fréquemment.

Le thermostat maintient le réfrigérateur à une température constante. Ceci est normal. Le réfrigérateur s’allume et s’éteint pour garder la température constante.

LES TEMPÉRATURES SONT TROP FROIDES

La température du congélateur est trop froide. La température du réfrigérateur est correcte. Le réglage de la commande du congélateur est trop froid. Ajustez la commande du réfrigérateur à un réglage plus chaud. Allouez 24 heures pour permettre à la température de se stabiliser. La température du réfrigérateur est trop froide. La température du congélateur est correcte. Le réglage de la commande du congélateur est trop froid. Ajustez la commande du réfrigérateur à un réglage plus chaud. Allouez 24 heures pour permettre à la température de se stabiliser. Les aliments rangés dans les bacs gèlent. Le réglage de la commande du congélateur est trop froid. Voyez la solution ci-dessus. Les aliments rangés dans le garde-viande gèlent (certains modèles). La commande de température du garde-viande est réglée à une position trop froide. Ajustez la commande de température du garde-viande à un réglage plus bas. (Pour que les viandes préservent le maximum de fraîcheur, celles-ci doivent être conservées à une température juste au-dessous du point de congélation. Il est normal de voir apparaître des cristaux de glace sur la viande à cause de sa teneur en humidité.) Les afficheurs numériques de température clignotent. Le système de commande électronique a détecté un problème de fonctionnement. Téléphonez à votre représentant du service après-vente Electrolux qui peut interpréter tout message ou code clignotant sur les afficheurs numériques.26 Avant de faire appel au service après-vente (suite)

La température à l’intérieur du réfrigérateur/congélateur est trop chaude. Les portes sont ouvertes trop fréquemment ou pendant trop longtemps. La porte est légèrement ouverte. Le condenseur est sale. De l’air chaud pénètre dans le réfrigérateur chaque fois que la porte est ouverte. Ouvrez la porte moins souvent. • Voyez la section PROBLÈME

Nettoyez le condenseur. Voyez le tableau d’entretien et de nettoyage de la section Nettoyage et entretien La température à l’intérieur du congélateur est trop chaude. La température du réfrigérateur est correcte. Le réglage de la commande du congélateur est trop chaud. Ajustez la commande du réfrigérateur à un réglage plus froid. Allouez 24 heures pour permettre à la température de se stabiliser. La température à l’intérieur du réfrigérateur est trop chaude. La température du congélateur est correcte.

Le réglage de la commande du réfrigérateur est trop chaud. Ajustez la commande du réfrigérateur à un réglage plus froid. Allouez 24 heures pour permettre à la température de se stabiliser. La température du garde-viande est trop élevée (certains modèles). Le réglage de la commande de température du garde-viande est trop chaud. Ajustez la commande de température du garde-viande à un réglage plus froid. IL Y A DE L’EAU/DE L’HUMIDITÉ/DU GIVRE À L’INTÉRIEUR DU RÉFRIGÉRATEUR De l’humidité apparaît sur les murs à l’intérieur du réfrigérateur. • La température à l’extérieur est chaude et humide. La porte est légèrement ouverte. La porte est ouverte trop fréquemment ou pendant trop longtemps. Certains contenants sont ouverts. • L’accumulation de givre et d’humidité à l’intérieur de la caisse augmente. Voyez la section PROBLÈME

OUVRIR/FERMER LES PORTES/TIROIRS

• Ouvrez la porte moins souvent.

Gardez les contenants fermés. De l’eau s’accumule sur le côté inférieur du couvercle de tiroir. Les légumes laissent échapper l’humidité qu’ils contiennent. Il est normal de voir de l’humidité se former sur le côté inférieur du couvercle. Ajustez la commande d’humidité (certains modèles) à un réglage plus bas. De l’eau s’accumule au fond du tiroir. • Les fruits et légumes lavés s’égouttent une fois déposés dans le tiroir. • Séchez les aliments avant de les déposer dans le tiroir. Une accumulation d’eau au fond du tiroir est normale. IL Y A DE L’EAU/DE L’HUMIDITÉ/DU GIVRE À L’EXTÉRIEUR DU RÉFRIGÉRATEUR De l’humidité apparaît à l’extérieur du réfrigérateur ou entre les portes. La température extérieure est humide.

La porte est légèrement ouverte et l’air froid de l’intérieur du réfrigérateur rencontre l’air chaud de l’extérieur. Ceci est normal si la température extérieure est humide. Lorsque les températures extérieures sont moins humides, l’humidité devrait disparaître. Voyez la section PROBLÈME

La machine à glaçons ne fabrique pas de glace. L’interrupteur de la machine à glaçons est à la position Arrêt (Off). • Le robinet d’arrêt de votre système domestique d’eau est fermé. • Le congélateur n’est pas assez froid. • Le robinet à bride de serrage du tuyau d’eau froide est obstrué par un corps étranger.

Vérifiez si le distributeur d’eau fonctionne. Allumez l’interrupteur (position « I »

Ouvrez le robinet d’arrêt de votre système domestique d’eau.

Fermez le robinet d’arrêt de votre système domestique d’eau. Enlevez le robinet. Assurez-vous que le robinet à bride de serrage n’est pas du type auto-perceur. Nettoyez le robinet. Remplacez le robinet au besoin. S’il ne fonctionne pas, la cartouche du filtre à glace et eau est obstruée par un corps étranger et doit être remplacée.27 Avant de faire appel au service après-vente (suite)

PROBLÈME CAUSE CORRECTION

MACHINE À GLAÇONS AUTOMATIQUE (SUITE) La machine à glaçons ne fabrique pas assez de glace. La machine à glaçons produit moins de glace que vous estimiez.

Le congélateur n’est pas assez froid.

• Le robinet d’arrêt de votre système domestique d’eau n’est pas complètement ouvert. Vérifiez si le distributeur d’eau fonctionne plus lentement que d’habitude. La machine à glaçons devrait produire de 1,8 à 2,3 kg (4 à 5 livres) de glace à toutes les 24 heures. La fonction Extra Ice (glace additionnelle) devrait produire jusqu’à 2,7 kg (6 livres) de glace à toutes les 24 heures.

Voyez la section PROBLÈME, LES TEMPÉRATURES SONT TROP CHAUDES. • Ouvrez le robinet d’arrêt de votre système domestique d’eau.

Si c’est le cas, remplacez la cartouche du filtre à glace et eau. La machine à glaçons produit continuellement de la glace. • La manette de la machine à glaçons est maintenue abaissée par un aliment présent dans le congélateur. • Déplacez l’aliment et relâchez la manette. Enlevez les glaçons collés ensemble qui obstruent la manette. La machine à glaçons ne sépare pas les glaçons. • Vous n’utilisez pas les glaçons assez fréquemment. Les glaçons sont vides ou plus petits que d’habitude. • Enlevez et secouez le bac à glaçons pour séparer les glaçons.

La cartouche du filtre à glace et eau peut être obstruée. Remplacez la cartouche du filtre. Les glaçons ont une drôle d’odeur et mauvais goût. Les glaçons ont pris une odeur ou une saveur dégagée par un aliment rangé dans le réfrigérateur ou le congélateur. • L’eau qui alimente la machine à glaçons a un drôle de goût ou sent mauvais. • Vous n’utilisez pas les glaçons assez fréquemment. Couvrez bien les aliments. Jetez les vieux glaçons. La machine à glaçons produira de nouveaux glaçons.

• Ajoutez un filtre à l’alimentation en eau. Consultez une compagnie spécialisée dans la purification de l’eau.

• Jetez les vieux glaçons. DISTRIBUTEUR DE GLAÇONS Le distributeur de glaçons ne donne pas de glaçons. • Le bac à glaçons est vide.

La température à l’intérieur du congélateur est trop chaude.

Le robinet d’arrêt de votre système domestique d’eau est fermé.

• La porte du congélateur n’est pas fermée. La manette de distribution de glaçons est abaissée pour plus de quatre à cinq minutes. • Dès que les premiers glaçons tombent dans le bac, le distributeur devrait fonctionner. Ajustez la commande du congélateur à un réglage plus haut pour que des glaçons puissent être produits. Dès que les premiers glaçons sont fabriqués, le distributeur devrait fonctionner. Ouvrez le robinet d’arrêt de votre système domestique d’eau. Allouez un temps de production suffisant pour les glaçons. Lorsque les glaçons sont produits, le distributeur devrait fonctionner. • Assurez-vous que la porte du congélateur est fermée.

Il y a surcharge du moteur. La protection de surcharge du moteur nécessite environ trois minutes pour se réarmer. Vous pouvez alors distribuer des glaçons. Le distributeur de glaçons est bloqué. La glace a fondu et a gelé autour de la vis à cause d’un usage peu fréquent, d’une fluctuation de la température et/ou d’une panne d’électricité. Les glaçons sont pris entre la machine à glaçons et l’arrière du bac à glaçons. • Les glaçons sont collés ensemble.

Les glaçons sont vides ou plus petits que d’habitude. Enlevez le bac à glaçons, décongelez et videz son contenu. Nettoyez, séchez et remettez correctement le bac en place. Lorsque de nouveaux glaçons sont produits, le distributeur devrait fonctionner.

Enlevez les glaçons qui obstruent le distributeur.

• Utilisez souvent le distributeur pour éviter que les glaçons collent ensemble. La cartouche du filtre à glace et eau peut être obstruée. Remplacez la cartouche du filtre. Pour que le distributeur fonctionne correctement, la pression de l’alimentation en eau doit être comprise entre 137,9 et 689,5 kpa (20 et 100 lb/po²). La pression de l’eau provenant d’un puit doit être comprise entre ces valeurs. IL Y A DE L’EAU/DE L’HUMIDITÉ/DU GIVRE À L’EXTÉRIEUR DU RÉFRIGÉRATEUR De l’humidité apparaît à l’extérieur du réfrigérateur ou entre les portes. La température extérieure est humide.

La porte est légèrement ouverte et l’air froid de l’intérieur du réfrigérateur rencontre l’air chaud de l’extérieur. Ceci est normal si la température extérieure est humide. Lorsque les températures extérieures sont moins humides, l’humidité devrait disparaître. • Voyez la section PROBLÈME OUVRIR/FERMER LES PORTES/TIROIRS. MACHINE À GLAÇONS AUTOMATIQUE La machine à glaçons ne fabrique pas de glace. La manette de la machine à glaçons est à la position « élevée » ou ARRÊT (OFF). • Le robinet d’arrêt de votre système domestique d’eau est fermé. Le congélateur n’est pas assez froid.

• Le robinet à bride de serrage du tuyau d’eau froide est obstrué par un corps étranger.

• Vérifiez si le distributeur d’eau fonctionne.

Abaissez la manette à la position « basse » ou MARCHE (ON).

• Ouvrez le robinet d’arrêt de votre système domestique d’eau.

Voyez la section PROBLÈME, LES TEMPÉRATURES SONT TROP CHAUDES. • Fermez le robinet d’arrêt de votre système domestique d’eau. Enlevez le robinet et nettoyez-le. Assurez-vous que le robinet à bride de serrage n’est pas du type auto-perceur. Remplacez le robinet au besoin. • S’il ne fonctionne pas, la cartouche du filtre à glace et eau est obstruée par un corps étranger et doit être remplacée. La machine à glaçons produit continuellement de la glace. • La manette de la machine à glaçons est maintenue abaissée par un aliment présent dans le congélateur. • Déplacez l’aliment et relâchez la manette. Enlevez les glaçons collés ensemble qui obstruent la manette.28 Avant de faire appel au service après-vente (suite)

Le distributeur ne donne pas d’eau. Le robinet d’arrêt de votre système domestique d’eau est fermé. La porte du congélateur n’est pas fermée. La cartouche de filtre à glace et eau est obstruée. Le filtre avant n’est pas complètement installé, le cas échéant. Ouvrez le robinet d’arrêt de votre système domestique d’eau. Voyez la section PROBLÈME LA MACHINE À GLAÇONS NE PRODUIT PAS DE GLAÇONS

Assurez-vous que la porte du congélateur est fermée. Remplacez la cartouche du filtre.

Poussez sur le filtre pour qu’il s’enclenche. Le filtre doit être au même niveau que le cadre. L’eau a un drôle de goût et/ou une drôle d’odeur. L’eau est restée dans le réservoir pendant un certain temps.

L’appareil n’est pas correctement raccordé à la canalisation d’eau froide. La tuyauterie utilisée dans votre système de distribution d’eau domestique peut affecter le goût et l’odeur de l’eau. L’eau a une teneur élevée en minéraux. Obtenez et jetez entre 10 et 12 verres d’eau afin de rafraîchir l’approvisionnement et rincer complètement le réservoir. Raccordez l’appareil à la canalisation d’eau froide qui dessert l’évier de cuisine.

Pour de meilleurs résultats, utilisez de la tuyauterie de cuivre.

Demandez de l’aide à la station de traitement d’eau. La pression de l’eau est extrêmement basse.

Les pressions sont trop basses (système avec puits seulement). Le système, d’osmose inverse est en phase de régénération. Faites augmenter la pression de la pompe à eau (système avec puits seulement). Il est normal que la pression soit de moins 137,9 kPa (20 lb/po²) lorsque le système d’osmose inverse est en phase de régénération. LE RÉFRIGÉRATEUR DÉGAGE DES ODEURS L’intérieur est sale. • L’intérieur doit être nettoyé. Il y a des aliments qui dégagent une forte odeur dans le réfrigérateur.

Voyez la section du tableau d’entretien et de nettoyage.

Couvrez bien les aliments.

OUVRIR/FERMER LES PORTES/TIROIRS

La ou les porte(s) ne se ferme(nt) pas. L’une des portes a été fermée trop fermement, ce qui a ouvert l’autre porte légèrement. Le réfrigérateur n'est pas de niveau. Il oscille sur le plancher lorsque vous le bougez légèrement.

Le réfrigérateur est contre un mur ou une armoire. Fermez doucement les deux portes.

Assurez-vous que le plancher est solide, à niveau et qu’il peut supporter le poids du réfrigérateur de façon adéquate. Adressez-vous à un charpentier pour corriger l'affaissement ou la pente du plancher. Assurez-vous que le plancher est solide, à niveau et qu’il peut supporter le poids du réfrigérateur de façon adéquate. Adressez-vous à un charpentier pour corriger l'affaissement ou la pente du plancher. Les tiroirs sont difficiles à déplacer. Les aliments touchent à la clayette au-dessus du tiroir. La glissière des tiroirs est sale. Rangez moins d’aliments dans le tiroir.

Nettoyez le tiroir, les roulettes et la glissière. Voyez la section du tableau d’entretien et de nettoyage. L’AMPOULE N’EST PAS ALLUMÉE L’ampoule n’est pas allumée. • L’ampoule est brûlée.

L’interrupteur est coincé.

L’alimentation électrique du réfrigérateur est coupée. Voyez Remplacement des ampoules dans la section Entretien et nettoyage. L’interrupteur est situé sur le côté des revêtements du réfrigérateur et du congélateur. Voyez la section PROBLÈME FONCTIONNEMENT DU RÉFRIGÉRATEUR. SI VOUS ENTENDEZ : Cinq bips à chaque demi-seconde Une porte a été laissée ouverte pendant cinq minutes. Ces bips se font entendre à toutes les minutes jusqu’à ce que la porte soit fermée. Ceci est normal pour l’alarme « porte ouverte ». Trois bips à tous les quarts de seconde Le réfrigérateur a eu une panne d’électricité ou une baisse de tension. Ceci est normal pour l’alarme « réinitialisation de la mise en marche ».29 Avant de faire appel au service après-vente (suite) SI VOUS ENTENDEZ : Cinq bips

• Une porte a été laissée ouverte pendant au moins cinq minutes.

• Ces bips se font entendre à toutes les minutes jusqu’à ce que la porte soit fermée. Ceci est normal pour l’alarme « porte ouverte ». Trois bips

• Le réfrigérateur a eu une panne d’électricité ou une baisse de tension.

• Ceci est normal lorsque la « réinitialisation de la mise en marche » est activée.
