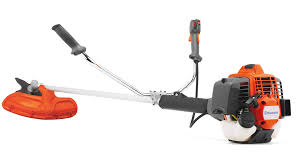

Retrouvez gratuitement la notice de l'appareil 553RS HUSQVARNA au format PDF.
Téléchargez la notice de votre Débroussailleuse au format PDF gratuitement ! Retrouvez votre notice 553RS - HUSQVARNA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 553RS de la marque HUSQVARNA.
équipements de coupe flexibles et non métalliques, c’est-à-dire les têtes de désherbage avec fil.
Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l’utilisateur ou d’autres personnes. Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.
La lame peut sectionner les bras et les jambes. Toujours maintenir les personnes et les animaux à au moins 15 mètres de la machine. Flèches indiquant les limites quant à l’emplacement de la fixation de la poignée.
Arrêter le moteur en déplaçant l’interrupteur d’arrêt en position d’arrêt. REMARQUE! L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, afin d'éviter tout démarrage accidentel. Toujours porter des gants de protection homologués.
Utiliser des bottes antidérapantes et stables.
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Impor tant! Équipement de protection personnelle Équipement de sécurité de la machine Équipement de coupe MONTAGE Montage du guidon et de la poignée d’accélération Montage de l’équipement de coupe Montage du bouclier de protection Montage du protège-lame, de la lame à herbe et du couteau à herbe Montage du protège-lame et de la lame d’éclaircissage Montage des autres protections et équipements de coupe Adaptation du harnais et de la débroussailleuse . Harnais standard Harnais Triobalance MANIPULATION DU CARBURANT Sécurité carburant Carburant Remplissage de carburant DÉMARRAGE ET ARRÊT Contrôles avant la mise en marche Démarrage et arrêt TECHNIQUES DE TRAVAIL Méthodes de travail ENTRETIEN Carburateur Silencieux Système de refroidissement Renvoi d’angle Filtre à air Bougie Schéma d’entretien Husqvarna est aujourd’hui un des plus grands fabricants du monde de produits destinés à l’entretien des forêts et des jardins. La qualité et les performances sont nos priorités. Notre concept d’affaires est de développer, fabriquer et commercialiser des produits à moteur pour l’entretien des forêts et des jardins et pour les entreprises de construction et d’aménagement des sols. L’objectif d’Husqvarna est aussi d’être à la pointe du progrès en matière d’ergonomie, de facilité d’utilisation, de sécurité et de protection de l’environnement; un grand nombre d’innovations ont été développées pour améliorer les produits dans ces domaines. Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues années. L’achat d’un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n’a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l’adresse de l’atelier d’entretien le plus proche. Nous espérons que cette machine vous donnera toute satisfaction et qu’elle vous accompagnera pendant de longues années. N’oubliez pas que ce manuel d’utilisation est important. En suivant les instructions qu’il contient (utilisation, révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire. Nous vous remercions d'utiliser un produit Husqvarna ! Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d’en modifier, entre autres, la conception et l’aspect sans préavis.
Éviter d’utiliser la machine en cas de fatigue, d’absorption d’alcool ou de prise de médicaments susceptibles d’affecter l’acuité visuelle, le jugement ou la maîtrise du corps. Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”. Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modèle original. Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien. Certaines mesures de maintenance et d’entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien. Tous les capots, toutes les protections et toutes les poignées doivent avoir été montées avant d’utiliser la machine. Vérifier que le capuchon de la bougie et le câble d’allumage sont en bon état afin d’éliminer tout risque de choc électrique. L’utilisateur de la machine doit s’assurer qu’aucune personne ou animal ne s’approche à moins de 15 mètres pendant le travail. Lorsque plusieurs utilisateurs travaillent dans une même zone, il convient d’observer une distance de sécurité égale au moins au double de la longueur de l’arbre, mais jamais moins de 15 mètres.
BOTTES Utiliser des bottes avec coquille en acier et semelle antidérapante.
Veiller à ce que les cheveux ne tombent pas sur les épaules. PREMIERS SECOURS Une trousse de premiers secours doit toujours être disponible.
Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre Quels sont les composants? pour trouver leur emplacement sur la machine.
Appuyer sur le blocage de l’accélération et vérifier qu’il revient de lui-même en position initiale quand il est relâché.
Adaptation du harnais et de la débroussailleuse. En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d’entretien.
Ne jamais utiliser une machine dont le silencieux est défectueux.
Pose: serrer l’écrou dans le sens contraire de la rotation de l’équipement de coupe. Dépose: desserrer l’écrou dans le sens de la rotation de l’équipement de coupe. (NOTA! L’écrou est fileté à gauche.) Serrer l’écrou à l’aide de la clé pour l’écrou de lame. Si le silencieux comporte une grille antiflamme, la nettoyer régulièrement. Une grille colmatée résulte en un échauffement du moteur pouvant donner lieu à de graves avaries du moteur.
être telle qu’il peut se visser à l’aide des doigts. Le verrouillage doit résister à 1,5 Nm au moins. Remplacer le contre-écrou après une dizaine de serrages.
Tout contact peut causer des brûlures à la peau. Attention au risque d’incendie! AVERTISSEMENT! L’intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé. AVERTISSEMENT! N’oubliez pas que: Les gaz d’échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!
Voir les instructions relatives à l’équipement de coupe pour poser correctement le fil et choisir le diamètre de fil approprié. Maintenir les dents de la lame correctement affûtés! Suivre nos recommandations. Voir aussi les instructions sur l’emballage des lames. Conserver un avoyage correct! Suivre nos instructions et utiliser le gabarit de lime recommandé.
La lame d’éclaircissage est destinée au dégagement des bosquets et des arbustes.
Les lame et couteau à herbe sont destinés à la coupe de l’herbe épaisse.
Un affûtage correct de la lame est une condition indispensable pour l’obtention d’un travail efficace et pour éviter une usure anormale de la lame et de la débroussailleuse.
IMPORTANT! Veiller à ce que le fil du coupe-herbe soit toujours enroulé de manière serrée et régulière autour du tambour, autrement la machine produit des vibrations dangereuses pour la santé.
N’utiliser que l’équipement de coupe recommandé. Voir le chapitre Caractéristiques techniques.
Angle d’affûtage 15°. Affûter les dents alternativement à droite et à gauche. Si les dents sont sérieusement émoussées, il peut s’avérer nécessaire, exceptionnellement, de limer leur partie supérieure avec une lime plate. Dans ce cas, effectuer cette opération avant de commencer l’affûtage avec la lime ronde. La partie supérieure des dents doit être limée de manière identique sur toutes les dents.
Remonter la vis à l’arrière de la poignée d’accélération. REMARQUE! Le bouclier de protection doit toujours être en place lors d’utilisation de la tête de désherbage/des couteaux en plastique et de la protection combinée. Lorsque une lame à herbe et la protection combinée sont utilisées, le bouclier de protection doit toujours être déposé. Insérer la rainure de guidage du bouclier de protection dans la gorge de la protection combinée. Accrocher ensuite le bouclier à la protection combinée à l’aide des quatre fixations rapides.
Montage du protège-lame et de la lame d’éclaircissage Montage du protège-lame, de la lame à herbe et du couteau à herbe
• (A) destiné(e) au travail avec la tête de désherbage/ les couteaux en plastique. REMARQUE! Veiller à ce que le bouclier de protection soit monté.
• à libération rapide constituant une bonne sécurité au cas où le moteur prendrait feu ou dans l’éventualité d’une situation nécessitant de rapidement se libérer de la machine et du harnais.
Tendre les courroies latérales pour bien répartir la charge sur les deux épaules.
Choisissez de l’essence écologique (alkylat) si vous pouvez vous en procurer.
((RON+MON)/2). Si le moteur utilise une essence d’un indice d’octane inférieur à 87, des cognements risquent de se produire. Ceci résulte en une augmentation de la température du moteur et une charge élevée au niveau des paliers pouvant causer de graves avaries moteur.
Mélanger en secouant le récipient. Enfin, verser le reste de l’essence.
Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.
Toujours éloigner la machine de l’endroit où le plein a été fait avant de la mettre en marche.
Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone de travail pour éviter le risque de blessures graves. Distance de sécurité: 15 mètres.
énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main. Remettre la commande de starter en position initiale dès que le moteur s’allume et continuer les essais de démarrage jusqu’à ce que le moteur démarre. Au démarrage du moteur, donner rapidement les pleins gaz pour désactiver automatiquement l’accélération de démarrage.
Pour passer sur la position accélération au démarrage, appuyer d’abord sur le blocage de la commande d’accélération et la commande d’accélération, puis appuyer sur le bouton de l’accélération au démarrage (A). Relâcher ensuite le blocage de la commande d’accélération et la commande d’accélération, puis le bouton de l’accélération au démarrage. La fonction d’accélération au démarrage est maintenant activée. Pour faire repasser le moteur au ralenti, appuyer sur le blocage de la commande d’accélération et la commande d’accélération.
REMARQUE! L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, afin d'éviter tout démarrage accidentel. REMARQUE! Ne pas placer aucune partie du corps sur la surface marqué. Contact peut causer en brûlures à la peau ou les chocs électriques si le chapeau de bougie est defecteux. Toujours utiliser des gants. Ne jamais utiliser une machine dont le chapeau de bougie est defecteux.
Dans l’éventualité d’une situation rendant la suite du travail incertaine, consulter un expert. S’adresser au revendeur ou à l’atelier de réparation. Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié. Avant l’utilisation, il est essentiel de comprendre la différence entre le déblayage forestier, le débroussaillage et le désherbage.
Méthodes de travail
équipées de lames d’éclaircissage ou de disques à herbe peuvent être projetées violemment d’un côté quand la lame heurte un objet fixe. Ce phénomène est appelé rebond. Un rebond peut être suffisamment violent pour projeter la machine et/ou l’opérateur dans une direction quelconque et faire perdre le contrôle de la machine à l’opérateur. Les rebonds se produisent sans prévenir si la machine s’accroche sur un objet, cale ou se bloque. Un rebond est plus apte à se produire dans des zones où il est difficile de voir le matériau coupé. Eviter d’utiliser la plage 12 h - 15 h de la lame. Du fait de la vitesse de rotation de la lame, c’est justement sur cette plage que l’éjection d’objets risque de se produire lorsque la lame est appliquée sur des troncs plus épais.
Ne jamais se pencher au-dessus de la protection de l'équipement de coupe. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité. Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver en dehors de la zone de sécurité, soit à au moins 15 mètres. Arrêter immédiatement la machine si une personne s’approche. Ne tournez jamais sur vous-même avec la machine sans vous assurer d’abord que personne ne se trouve dans la zone de sécurité.
Incliner la lame et la déplacer vers le bas, à droite, d’un mouvement décidé. Simultanément, pousser le tronc à l’aide du protège-lame. Appliquer la lame contre le tronc au niveau de la plage 15 h - 17 h de la lame. Passer au plein régime avant d’apposer la lame sur le tronc.
Incliner la lame et la déplacer vers le haut, à droite. Appliquer la lame contre le tronc au niveau de la plage 15 h -17 h de la lame afin que le sens de rotation de
2Éviter de toucher le matériel végétal coupé au cours du mouvement de retour.
Ne pas utiliser les lames et les couteaux à herbe pour les tiges ligneuses.
Husqvarna assurent des émissions de gaz nocifs réduites au minimum. Après 8-10 pleins, le moteur est rodé. Pour s’assurer qu’il fonctionne de manière optimale en émettant aussi peu de gaz nocifs que possible après la période de rodage, il convient de demander au revendeur/à l’atelier de réparation (s’il dispose d’un compte-tours) d’effectuer un réglage fin du carburateur.
Tout contact peut causer des brûlures à la peau. Attention au risque d’incendie!
La prise d’air dans le lanceur.
Nettoyer le filtre après 25 heures de service, ou plus souvent si les conditions de travail sont exceptionnellement poussiéreuses.
Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l’eau chaude savonneuse. S’assurer que le filtre est sec avant de le remonter. Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement. Si la machine est utilisée dans un environnement poussiéreux, le filtre à air doit être huilé. Voir le chapitre Huilage du filtre à air.
00 92-48. L’huile pour filtre contient un solvant permettant une distribution régulière de l’huile dans tout le filtre. Éviter par conséquent tout contact avec la peau. Mettre le filtre dans un sac en plastique et verser l’huile pour filtre dessus. Pétrir le sac en plastique pour bien distribuer l’huile. Presser le filtre dans son sac et jeter le surplus d’huile avant de reposer le filtre dans la machine. Ne jamais utiliser de l’huile moteur ordinaire. Celle-ci traverse le filtre assez vite et s’accumule au fond.
Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l’état de la bougie avant de prendre d’autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l’écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.
Remarque: N’utiliser que les pièces de rechange HUSQVARNA. L’utilisation de pièces d’autres marques pourrait endommager votre machine ou encore causer des blessures à l’opérateur ou à d’autres personnes. Votre garantie ne couvre ni les dommages ni la responsabilité causés par l’utilisation d’accessoires et/ ou de pièces qui ne sont pas spécialement recommandés par HUSQVARNA.
(déviation standard) de 1 m/s2.
éléments tels que le carburateur, le système d’allumage, un convertisseur catalytique, un réservoir de carburant, des filtres et des composants annexes. Des tuyaux, courroies, connecteurs, capteurs et d’autres équipements relatifs à la protection contre les émissions sont inclus. Si la garantie est applicable, Husqvarna Forest & Garden s’engage à réparer votre petit moteur à ses frais, diagnostic, pièces et main d’oeuvre compris.
(2) ans. Toute pièce défectueuse du système de contrôle des émissions sera réparée ou remplacée par Husqvarna Forest & Garden.
Forest & Garden vous recommande de conserver toutes les factures prouvant que des mesures de maintenance ont été effectuées ; Cependant, Husqvarna Forest & Garden ne peut en aucun cas refuser une demande de prise en charge selon les termes de la garantie si les factures ne peuvent pas être produites ou si toutes les mesures de maintenance prescrites n’ont pas été effectuées.
30 jours. Si vous avez des questions concernant la
Husqvarna Forest & Garden agréés pour l’entretien de ce type de moteur. Durant la période de garantie de deux ans des systèmes de contrôle des émissions, Husqvarna Forest & Garden s’engage à maintenir un stock adéquat des pièces sous garantie afin de répondre à la demande pour ce type de pièces. PÉRIODE DE GARANTIE: Toute pièce sous garantie devant être remplacée conformément au calendrier de maintenance est garantie pour la période de temps précédant le premier remplacement planifié pour cette pièce. Si la pièce tombe en panne avant le premier remplacement planifié, elle sera réparée ou remplacée gratuitement par Husqvarna Forest & Garden. Toute pièce réparée ou remplacée durant la période de garantie est garantie pour le reste de la période précédant le premier remplacement planifié pour cette pièce. Toute pièce qui n’est pas supposée être remplacée comme requis dans le calendrier de maintenance est garantie deux (2) ans. Si la pièce tombe en panne durant la période de garantie, elle sera réparée ou remplacée gratuitement par Husqvarna Forest & Garden. Toute pièce réparée ou remplacée durant la période de garantie est garantie pour la période de garantie restante. Toute pièce couverte par la garantie et devant être inspectée régulièrement conformément au calendrier de maintenance, sera garantie pour une période de deux (2) ans. L’indication ”réparer ou remplacer selon les besoins” dans les instructions ne limite pas la période de garantie. Toute pièce réparée ou remplacée durant la période de garantie est garantie pour la période de garantie restante. DIAGNOSTIC: Les mesures de diagnostic permettant de déterminer le dysfonctionnement d’une pièce sous garantie ne sont pas à la charge du propriétaire à
DOMMAGES INDIRECTS: Husqvarna Forest & Garden est responsable des dommages aux autres composants du moteur causés par une panne de toute pièce sous garantie survenant durant la période de garantie.
ÉMISSIONS 1 Forest & Garden n’est pas responsable des pannes des pièces sous garantie si ces pannes sont causées par l’utilisation de pièces supplémentaires ou modifiées non acceptées.
Si vous avez des questions concernant vos droits et charges en garantie, contactez votre revendeur autorisé le plus proche ou téléphonez à Husqvarna Forest & Garden, au numéro suivant: +1-800-487-5951 ou visitez www.usa.husqvarna.com.
