MODE D'EMPLOI E70211 IFM

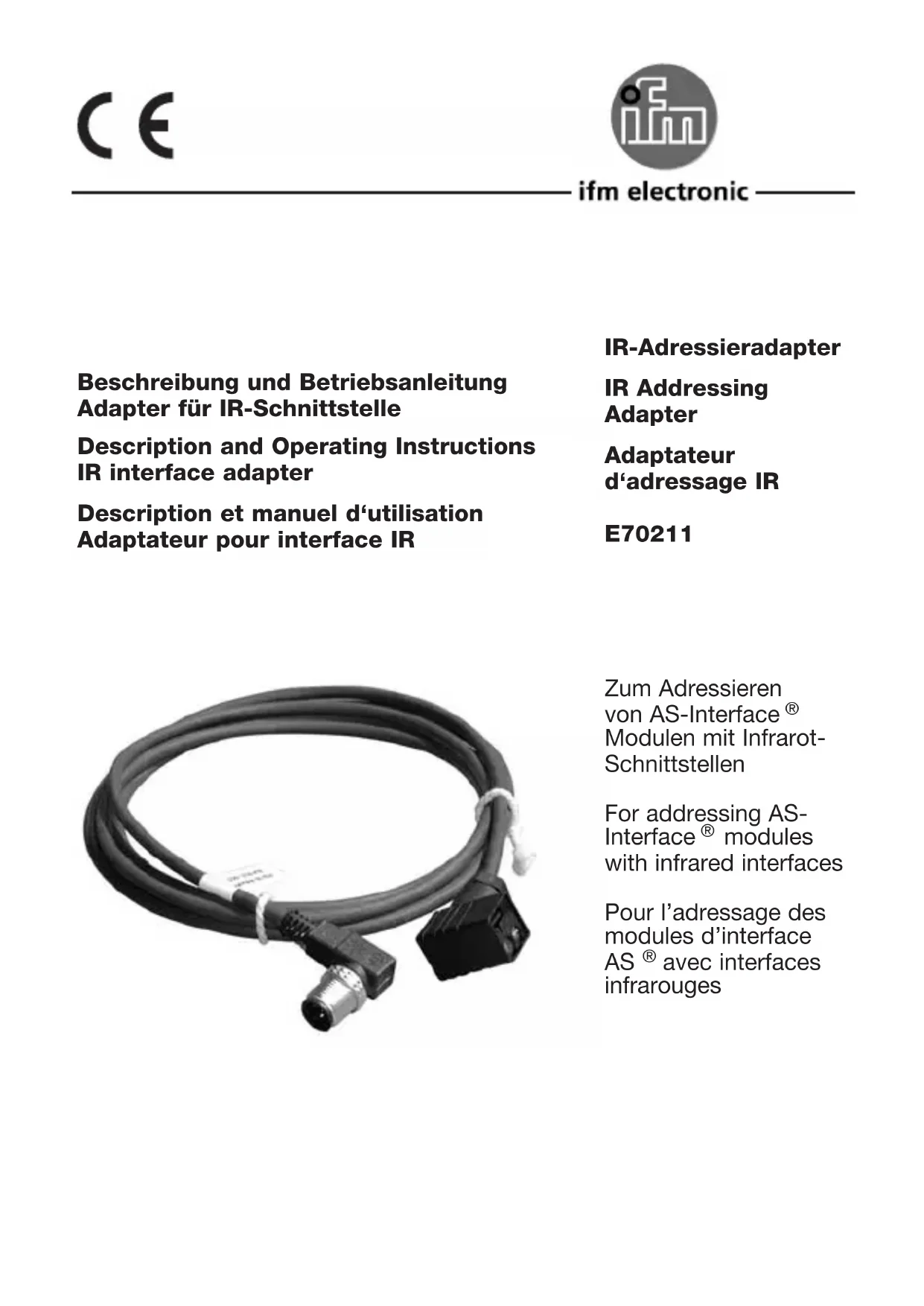

Briefly switch off power supply before master operation. Addressing Safety notice AS-i products of ifm electronic are intended solely for use in systems in accordance with the AS-i specification. Any other use is not in accordance with purpose. LEDs Fixture infrared adapter Infrared adapter E70211 Plug infrared head onto the AS-i module AS-i moduleFRANÇAIS 䡲 Utilisation possible avec l'appareil d’adressage AC1145. 䡲 Transforme les signaux TTL de l’appareil d’adressage en signaux optiques pour le module de l’interface AS et vice versa. 䡲 Branchement – à l’appareil d’adressage: par connecteur M12 䡲 – au module d’interface AS: par tête infrarouge (avec diodes d’émission et de réception, et fixation pour l’élément de codage du module de l’inter- face AS) 䡲 Longueur de câble: 1 m Description
Ergot Connecteur M12 Interface électrique Tête infrarouge Interface IR AS-i + TTL AS-i –/GND TTL
Fixation pour l’élément de codage de réception Diode d’émission Mise en circuit Tête infrarouge Connecteur M12Important!
1. Avant l’adressage, s’assurer
qu’aucun trafic de données n’a lieu sur la ligne AS-i jaune (le cas échéant, effectuer une remise à zéro (reset) sur le module de l’interface AS).
2. La tension d’alimentation doit
passer pendant l’adressage.
Brancher/visser le connecteur M12 de l’adaptateur pour inter- face IR à la prise correspon- dante de l’appareil d’adressage.
Raccorder la tête infrarouge de l’adaptateur pour interface IR au module de l’interface AS (voir schéma). Veiller à bien la fixer à l’élément de codage.
Exécuter l’adressage comme indiqué dans la description de l’appareil d’adressage.
