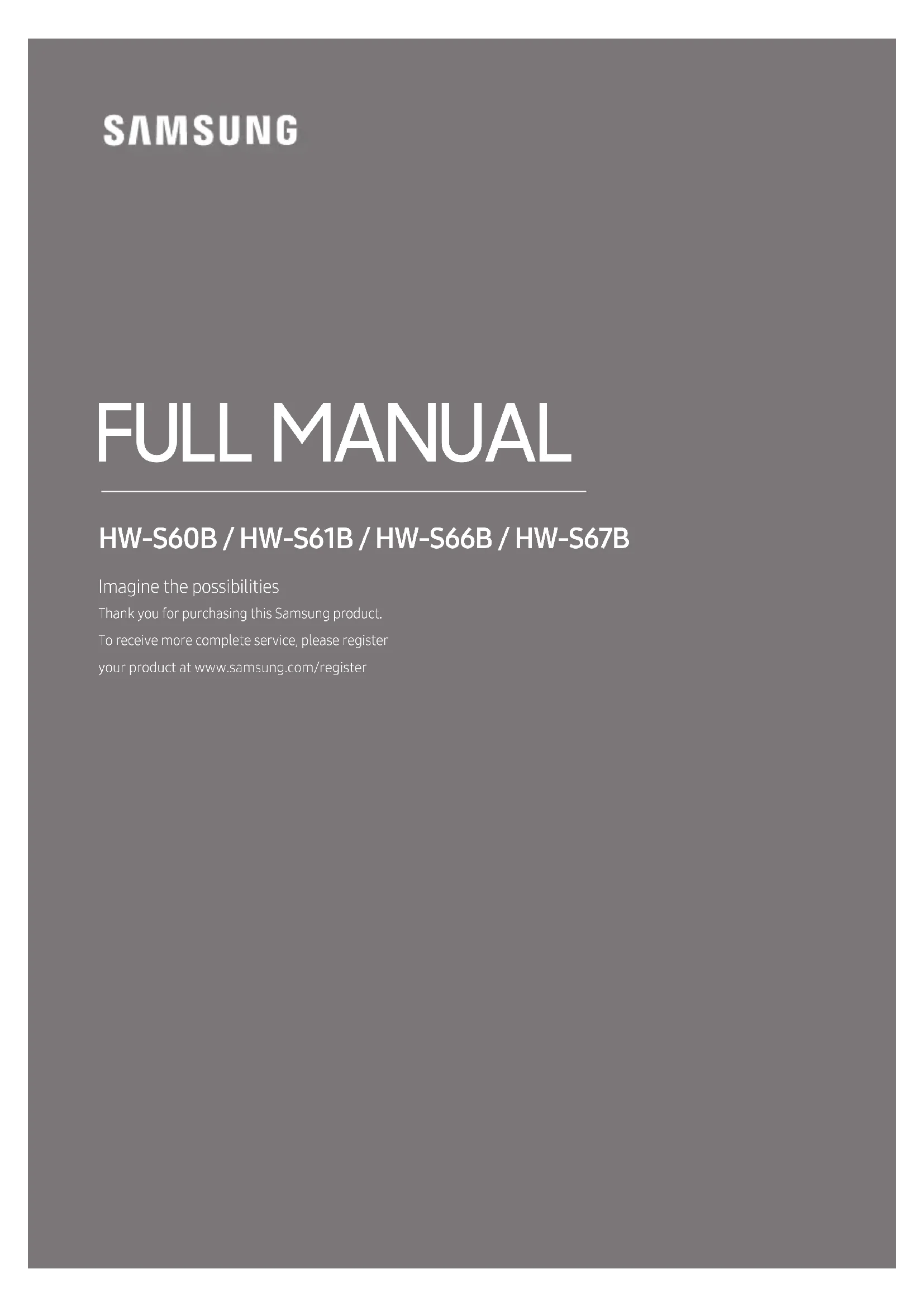

MODE D'EMPLOI HWS60B SAMSUNG

2.0 ch 5.1 ch 7.1 ch

2.0 ch 5.1 ch 7.1 ch

2.0 ch 5.1 ch 7.1 ch

2.0 ch 5.1 ch 7.1 ch

2.0 ch 2.1 ch 2.1 ch

ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant gurer sur votre produit Samsung. ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIRCe symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.Produit de classeII: ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis. Si ce symbole n'est pas présent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection able à la terre.Tension CA: ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.Tension CC: ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.Mise en garde, Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité. AVERTISSEMENT

• An de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité. ATTENTION

• Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d’accès.

• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.

• Pour éteindre complètement l’appareil, vous devez retirer le cordon d’alimentation de la prise murale. Par conséquent, le cordon d’alimentation doit être facilement accessible à tout moment.FRA - 3 PRÉCAUTIONS

1. Vériez que l’alimentation électrique CA de

votre domicile respecte les conditions en matière d’alimentation répertoriées sur l’étiquette d’identication située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l’appareil an d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orices de ventilation. Ne posez pas l’ensemble sur un amplicateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l’appareil, débranchez la che CA de la prise murale. Débranchez l’appareil si vous envisagez de ne pas l’utiliser durant une longue période.

2. En cas d’orage, débranchez la che de

l’appareil de la prise murale. Les surtensions occasionnées par l’orage pourraient endommager votre appareil.

3. N’exposez pas l’ensemble aux rayons directs

du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

4. Protégez le produit de l’humidité (comme les

vases) et d’une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d’alimentation en cas de dysfonctionnement. Votre produit n’est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu’à des ns personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l’ensemble pendant l’hiver, attendez environ 2 heures que l’appareil ait atteint la température de la pièce avant de l’utiliser.

5. Les piles utilisées dans ce produit peuvent

contenir des produits ch miques dangereux pour l’environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. ATTENTION : Le remplacement incorrect de la batterie entraîne un risque d’explosion. Ne la remplacez que par une batterie du même type.FRA - 4 SOMMAIRE 01 Véricationdescomposants 6 02 Vued'ensembleduproduit 7 Panneau frontal/supérieur de la Soundbar ------------------------- 7 Panneau inférieur de la Soundbar ------------------------- 9 03 Utilisationdelatélécommande 10 Insertion des piles avant l’utilisation de la télécommande (Piles AAA X 2) ------------------------- 10 Comment utiliser la télécommande

Utilisation des touches dissimulées (Touches avec plus d’une fonction)

Spécications de sortie pour les différents modes d’effets sonores

Réglage du volume de la Soundbar avec une télécommande de téléviseur

04 ConnexiondelaSoundbar 17 Connexion de l'alimentation électrique

Connexion du kit d'enceintes et du caisson de basse sans l Samsung à votre Soundbar

05 Connexionàuntéléviseur 18 Connexion à un téléviseur qui prend en charge HDMI ARC (Canal de retour audio)

Connexion à l'aide d'un câble optique

Connexion à un téléviseur compatible Dolby Atmos®

Utilisation de la fonction Q-Symphony

Utilisation de Son SpaceFit

27FRA - 5 06 Connexiond'unappareilexterne 28 Connexion à l'aide d'un câble optique

Méthode 2. Connexion via Wi-Fi (Réseau sans l)

Utilisation de la fonction Tap Sound

08 ConnexionviaAppleAirPlay2 34 09 Installationdelaxationmurale 35 Mesures de sécurité relatives à l’installation

10 InstallationdelaSoundbardevantletéléviseur 37 11 Miseàjourdulogiciel 38 Mise à jour automatique

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette: située au bas de l'unité principale Soundbar)

• Pour acheter des câbles en option ou des composants supplémentaires, contactez un Centre de service Samsung ou le Service client de Samsung.

• Pour plus d'informations au sujet de la xation murale, consultez la page 35.

• La conception, les spécications et l'écran de l'application sont sujets à changement sans préavis.

• L’apparence des accessoires peut légèrement différer des illustrations ci-dessus.FRA - 7 02 VUED'ENSEMBLEDUPRODUIT Panneaufrontal/supérieurdelaSoundbar

Indicateurà LED L'indicateur à LED clignote, s'allume ou change de couleur selon le mode actuel ou l'état de la Soundbar. La couleur de l'indicateur à LED et le nombre de voyants indiquent le mode actif tel que décrit ci-dessous.

• La LED multicolore change du Blanc,Cyan,Vert,Rougeet Bleu selon le mode ou l'état.

• En mode veille, appuyez sur la touche (Multifonction) pour activer la Soundbar.

• Appuyez sur la touche (Multifonction) pour changer le mode. À chaque changement de mode, la LED s'allume en blanc puis s'éteint.Indicateur à LEDAlluméenblanc->Éteint Alluméenblanc->Éteint Alluméenblanc->Éteint«EntréeAudioNumérique» ou «TV ARC»«Wi-Fi» «Bluetooth» TouchedevolumeAppuyez sur la touche (Volume) pour régler le volume.FRA - 8

microphone Appuyez sur la touche (Microactivé/désactivé) pour activer ou désactiver le microphone. Lorsque le microphone est éteint, le voyant LED s'allume en rouge. Indicateur à LED Alluméenrouge «Microdésactivé» «Microactivé»

• Lorsque vous branchez le cordon CA, la touche d’alimentation commence à fonctionner après 4 à 6 secondes.

• Lorsque vous allumez cette unité, il y a un délai de 4 à 5 secondes avant qu’il ne produise du bruit.

• Si vous entendez du bruit provenant du téléviseur et de la Soundbar, allez dans le menu Paramètres pour l’audio du téléviseur et réglez l’enceinte du téléviseur sur Hautparleurext.

• Vous pouvez activer et désactiver la réaction acoustique en utilisant l’application SmartThings. Pour plus de détails sur l’utilisation de l’application SmartThings, consultez «Méthode2. ConnexionviaWi-Fi(Réseausansl)».FRA - 9 PanneauinférieurdelaSoundbar SERVICEDC 19VDIGITAL AUDIO IN (OPTICAL) HDMI (ARC)DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) SERVICEDC 19V DIGITAL AUDIO IN (OPTICAL)HDMI(ARC) SERVICEDC 19V

DC19V(Entréed'alimentation) Connectez l'adaptateur d'alimentation CA/CC. (Voir page 17)

SERVICE Connectez un appareil de stockage USB pour mettre à jour le logiciel du produit.

DIGITALAUDIOIN(OPTICAL) Connectez la sortie (optique) numérique d'un appareil externe. (Voir page 28)

HDMI(ARC) Connectez ce port à la prise jack HDMI (ARC) d'un téléviseur. (Voir page 18)

• Lorsque vous débranchez le câble d’alimentation de l’adaptateur d’alimentation CA/CC d’une prise de courant murale, tirez sur la che. Ne tirez pas sur le câble.

• Ne branchez pas cette unité ou d’autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.FRA - 10

03 UTILISATION DE LA TÉLÉCOMMANDE

Insertiondespilesavantl’utilisationdelatélécommande(PilesAAAX2) Faites glisser le couvercle arrière dans la direction de la èche jusqu’à ce qu’il soit complètement retiré. Insérez 2 piles AAA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle arrière en le faisant glisser dans sa position. Commentutiliserlatélécommande SOUND MODE WOOFERTONE CONTROL CH LEVEL

Alimentation Active ou désactive la Soundbar. Indicateur à LED ClignotementcyanX1 Activé Désactivé ClignotementrougeX3

• FonctionAutoPowerDown L'appareil s'éteint automatiquement dans les situations suivantes : – En mode «EntréeAudioNumérique» ou «TV ARC» / «Wi-Fi» / «Bluetooth» en l'absence de signal audio pendant 18 minutes.

(Source) Appuyez pour sélectionner une source connectée à la Soundbar.

• Activation/DésactivationduCommentaireaudio Vous pouvez activer ou désactiver le commentaire audio. Appuyez sur le bouton (Source) de la télécommande pendant 5secondes alors que la Soundbar est éteinte (mode veille). Indicateur à LED ClignotementcyanX1 Activé Désactivé ClignotementrougeX1FRA - 11

(Coupuredeson) Appuyez sur la touche (Coupuredeson) pour mettre le son en sourdine. Appuyez de nouveau sur cette touche pour réactiver le son. Indicateur à LED Clignotement répété

Volume Appuyez sur les touches haut ou bas pour régler le volume. Indicateur à LED Déplacementblancversla droiteX1 Volume plus élevé Déplacementblancversla gaucheX1 Volume plus faible

CH LEVEL Appuyer sur ce bouton permet de régler le volume de chaque enceinte. Indicateur à LED ClignotementblancX1 « Niveaucentre » « Niveaucôté » – Si les enceintes arrière (vendues séparément) sont connectées, le réglage « Niveauarrière » est disponible. Pour régler le volume « Niveauarrière » entre -6 et +6, utilisez les touches Haut/Bas.FRA - 12

(Commandesonore) Appuyer sur ce bouton permet de paramétrer la fonction audio. Il est possible de régler l'élément souhaité à l'aide des touches Haut/Bas. À chaque changement de mode, la LED multicolore clignote en blanc. Indicateur à LED ClignotementblancX1 « SonSpaceFit » « Amplicateurvocalactif » « Améliorationvocale » « ModeNuit» » « Synchroniser » « Virtuel » – Appuyez et maintenez enfoncée la touche (Commandesonore) pendant environ 5secondes pour régler le son de chaque bande de fréquences. Vous pouvez sélectionner parmi 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz en utilisant les touches Gauche/Droite et chaque réglage peut être déni de -6 à +6 à l’aide des touches Haut/Bas. (Assurez-vous que le mode son est réglé sur « Standard ».) – « Améliorationvocale » permet d'entendre plus facilement les dialogues parlés dans les lms et les programmes télévisés. – « ModeNuit » est optimisé pour le visionnage de nuit, car les réglages sont modiés pour baisser le volume sans nuire à la clarté des dialogues. – Si la vidéo du téléviseur et le son de la Soundbar ne sont pas synchronisés, sélectionnez « Synchroniser » dans les paramètres audio, puis réglez le décalage audio de 0 à 300 millisecondes à l’aide des touches Haut/Bas. – « Synchroniser » n’est pris en charge que par certaines fonctions. – La fonction «Virtuel» peut être activée ou désactivée à l'aide des touches Haut/Bas.

BluetoothPAIR Faites passer la Soundbar en mode de jumelage Bluetooth. Lorsque vous appuyez sur la touche, l'afchage LED change comme indiqué ci-dessous.

• Jusqu'à ce que l'appairage soit terminé, la LED multicolore sur la Soundbar change comme suit Rouge

• Vert → Bleu. Indicateur à LED Rouge→Vert→Clignotementbleu Jumelage en cours Connexion terminée ClignotementcyanX3 «PrêtpourconnexionBluetooth.»

p (Lecture/Pause) Vous pouvez également lire ou mettre en pause la musique en appuyant sur cette touche.FRA - 13

Haut/Bas/Gauche/Droite Appuyez sur la touche Haut/Bas/Gauche/Droite pour sélectionner ou paramétrer les fonctions.

• Sautdechiermusical Appuyez sur la touche Droite pour sélectionner le chier musical suivant. Appuyez sur la touche Gauche pour sélectionner le chier musical précédent.

• ID SET Appuyez et maintenez enfoncée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion d’un caisson de basse sans l ou d’enceintes arrière sans l).

(Info) Appuyer sur ce bouton permet d’afcher les informations concernant la fonction actuelle. (Voir page 7.) Si le système Dolby Atmos® est connecté, le voyant LED clignote 3fois en cyan.

SOUND MODE En appuyant sur la touche, vous pouvez sélectionner le mode audio souhaité. À chaque changement de mode, la LED multicolore clignote en blanc. Indicateur à LED ClignotementblancX1 « Sonadaptatif » « DTSVirtual:X » « Musique » « Jeux » « Standard »

• Sonadaptatif Analyse le contenu en temps réel et fournit automatiquement le champ sonore optimal sur la base des caractéristiques du contenu.

• DTSVirtual:X Son 3D immersif à partir de n'importe quel contenu.

• Musique Fournit un son plus naturel et plus ample pour les contenus musicaux.

• Jeux Fournit un son stéréoscopique vous permettant une immersion dans l'action pendant le jeu.

NIVEAUDEWOOFER(GRAVES) Appuyez sur les touches haut ou bas pour régler le niveau du woofer (graves) sur -12 ou de -6 à +6. Pour dénir le niveau de volume du woofer (graves) sur 0 (Défaut), appuyez sur la touche.

TONE CONTROL Appuyer sur ce bouton permet de régler le volume des aigus et des graves. Il est possible de régler l'élément souhaité à l'aide des touches Haut/Bas. (Cette fonctionnalité est disponible dans tous les modes audio sauf le mode «Standard».) Indicateur à LED ClignotementblancX1 « Aigus » « Basses »FRA - 14 Amplicateurvocalactif(ActiveVoiceAmplier(AVA))

• Analyse le bruit externe en temps réel lorsque la Soundbar émet du son an que les voix soient toujours clairement audibles.

• L'analyse n'enregistre pas de données. Utilisationdestouchesdissimulées(Touchesavecplusd’une fonction) Touchedissimulée Pagederéférence Touchedetélécommande Fonction WOOFER (Haut) Télécommande de votre téléviseur Activer/Désactiver (Veille) page 16 Haut ID SET page 13 (Commande sonore) EQ bande 7 page 12 (Source) Activation/Désactivation du Commentaire audio (Veille) page 10FRA - 15 Spécicationsdesortiepourlesdifférentsmodesd’effetssonores Effet Entrée Sortie Avecsubwooferuniquement Avecsubwooferetkit d’enceintesarrièresansl Son adaptatif

2.0 canaux 5.1 canaux 7.1 canaux

5.1 canaux 5.1 canaux 7.1 canaux

Dolby Atmos® 5.1 canaux 7.1 canaux DTS Virtual:X

2.0 canaux 5.1 canaux 7.1 canaux

5.1 canaux 5.1 canaux 7.1 canaux

Dolby Atmos® 5.1 canaux 7.1 canaux Musique

2.0 canaux 5.1 canaux 7.1 canaux

5.1 canaux 5.1 canaux 7.1 canaux

Dolby Atmos® 5.1 canaux 7.1 canaux Jeux

2.0 canaux 5.1 canaux 7.1 canaux

5.1 canaux 5.1 canaux 7.1 canaux

Dolby Atmos® 5.1 canaux 7.1 canaux Standard

2.0 canaux 2.1 canaux 2.1 canaux

• Le kit d'enceintes arrière sans l de Samsung et le subwoofer peuvent être achetés séparément. Pour acheter un kit ou le subwoofer, contactez le vendeur chez qui vous avez acheté la Soundbar.

• Lorsque la source d'entrée est Dolby Atmos®, la conguration du caisson de basse uniquement offre un signal audio5.1, alors que la conguration du caisson de basse avec kit d'enceintes arrière sans l offre un signal audio7.1.FRA - 16 RéglageduvolumedelaSoundbaravecunetélécommandede téléviseur Réglez le volume de la Soundbar en utilisant la télécommande du téléviseur.

• Cette fonction ne peut être utilisée qu’avec une télécommande à infrarouge. Les télécommandes Bluetooth (qui nécessitent un jumelage) ne sont pas prises en charge.

• Réglez les enceintes du téléviseur sur Hautparleurext pour utiliser cette fonction.

• Fabricants prenant en charge cette fonction : Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Éteignez la Soundbar.

2. Appuyez et maintenez enfoncée la touche WOOFER pendant 5 secondes.

Chaque fois que vous appuyez sur la touche WOOFER et la maintenez pendant 5 secondes, le mode change dans l’ordre suivant : « Off-TVRemote » (Mode par défaut), « Samsung-TVRemote », «All-TVRemote ». L'état du voyant LED change à chaque changement de mode, comme indiqué ci-dessous. Touchedetélécommande IndicateuràLED État SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec « Off-TV Remote » (Mode par défaut) ClignotementrougeX1 Désactive la télécommande de téléviseur. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec « Samsung-TV Remote » ClignotementcyanX1 Active une télécommande de téléviseur à infrarouge Samsung. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec « All-TV Remote » ClignotementbleuX1 Active toute autre télécommande de téléviseur à infrarouge.FRA - 17 04 CONNEXIONDELASOUNDBAR Connexiondel'alimentationélectrique Utilisez les composants d’alimentation pour connecter la Soundbar à une prise électrique dans l’ordre suivant :

• Pour plus d'informations sur l'alimentation électrique requise et la consommation d'énergie, reportez- vous à l'étiquette collée sur le produit. (Étiquette: située au bas de l'unité principale Soundbar)

1. Connectez d’abord le câble d’alimentation à l’adaptateur CA/CC.

Connectez l’adaptateur CA/CC (avec le câble d’alimentation) à la Soundbar.

2. Branchez le cordon d'alimentation sur une prise murale.

Basdel'unitéprincipaleSoundbar SERVICEDC 19V DIGITAL AUDIO IN (OPTICAL)HDMI(ARC) DIGITAL AUDIO IN (OPTICAL)HDMI(ARC) SERVICE DC 19V Cordond'alimentation AdaptateurCA/CC SERVICEDC 19V REMARQUES

• Si vous débranchez, puis rebranchez le cordon d'alimentation alors que le produit est allumé, la Soundbar s'allume automatiquement.

• Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements. Connexiondukitd'enceintesetducaissondebassesansl SamsungàvotreSoundbar Passez au vrai son surround sans l en connectant le kit d'enceintes arrière sans l Samsung (SWA-9100S ou SWA-9200S, vendu séparément) et le caisson de basse sans l (SWA-W510, vendu séparément) à votre Soundbar. Pour plus d'informations concernant les connexions, veuillez consulter le Manuel d'utilisation du kit d'enceintes arrière sans l et du caisson de basse sans l Samsung.FRA - 18

05 CONNEXIONÀUNTÉLÉVISEUR

ConnexionàuntéléviseurquiprendenchargeHDMIARC(Canalde retouraudio) ATTENTION

• Lorsqu'un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité.

• Pour raccorder le téléviseur et la Soundbar à l'aide du câble HDMI, veillez à utiliser les bornes marquées ARC. Dans le cas contraire, le son du téléviseur ne sera pas émis.

• Il est recommandé d’utiliser un High-SpeedHDMICablewithEthernet. Indicateur à LEDAlluméenblanc->Éteint«EntréeAudioNumérique» HDMI IN (ARC) DIGITAL AUDIO IN (OPTICAL) HDMI (ARC)Contrôlede(ARC)ou(eARC)auportHDMI INdevotretéléviseur.CâbleHDMIPartieinférieuredelaSoundbarConnectezauportHDMI(ARC)surl'unitéprincipaleSoundbar.PartiesupérieuredelaSoundbar

1. Vériez que le téléviseur et la Soundbar sont éteints, plus connectez le câble HDMI comme indiqué

2. Allumez la Soundbar et le téléviseur.

3. Le son du téléviseur est émis par la Soundbar.

• Si le son du téléviseur n'est pas émis, appuyez sur la touche (Multifonction) située sur le haut de la Soundbar ou sur la touche (Source) de la télécommande pour sélectionner le mode «EntréeAudioNumérique».

• Si le son n'est pas émis, vériez à nouveau la connexion du câble HDMI.

• Utilisez les touches de volume de la télécommande du téléviseur pour changer le volume de la Soundbar.FRA - 19 REMARQUES

• Lorsque vous connectez le téléviseur qui prend en charge HDMI ARC (Canal de retour audio) à la Soundbar à l'aide d'un câble HDMI, vous pouvez transmettre les données vidéo et audio numériques sans qu'il ne soit nécessaire de connecter un câble optique séparé.

• Nous recommandons l'utilisation d'un câble HDMI sans noyau, si possible. Si vous utilisez un câble avec un noyau, choisissez-en un de diamètre inférieur à 14mm.

• Cette fonction n'est pas disponible si le câble HDMI ne prend pas en charge ARC.

• Lorsque le son d'un canal de diffusion est encodé en Dolby Digital et que le format audio de la sortie numérique «Format de sortie audio numérique» de votre téléviseur est réglé sur PCM, nous vous recommandons d'ajuster le réglage sur Dolby Digital. Modier ce réglage sur le téléviseur vous permettra d'obtenir un son de meilleure qualité. (Il est possible que le menu TV utilise différents mots pour Dolby Digital et PCM en fonction du fabricant du téléviseur.)FRA - 20 Connexionàl'aided'uncâbleoptique Listedevéricationspréalablesàlaconnexion

• Lorsqu'un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité.

• Lorsque vous utilisez un câble optique et que les bornes sont dotées d'un cache, veillez à retirer les caches.

(OPTICAL)HDMI(ARC) OPTICAL OUT Partieinférieurede laSoundbar Câbleoptique (nonfourni) PartiesupérieuredelaSoundbar Indicateur à LED Alluméenblanc->Éteint «EntréeAudioNumérique»

1. Vériez que le téléviseur et la Soundbar sont éteints, puis connectez le port DIGITALAUDIOIN

(OPTICAL) et le port de sortie OPTICAL du téléviseur à l'aide du câble optique (non fourni), comme indiqué sur la gure.

2. Allumez la Soundbar et le téléviseur.

3. Appuyez sur la touche (Multifonction) en haut de la Soundbar ou sur la touche (Source) sur

la télécommande puis sélectionnez le mode «EntréeAudioNumérique». Ensuite, le message, «EntréeAudioNumérique» est émis.

4. Le son du téléviseur est émis par la Soundbar.FRA - 21

ConnexionviaBluetooth Lorsqu'un téléviseur Samsung TV est connecté via Bluetooth, vous pouvez proter d'un son stéréo sans le casse-tête du câblage.

• Seul un téléviseur Samsung TV peut être connecté à la fois.

• Seul un téléviseur Samsung TV prenant en charge la fonction Bluetooth peut être connecté. Vériez les spécications de votre téléviseur. Connexioninitiale

Rouge→Vert→Clignotementbleu Jumelage en cours Connexion terminée ClignotementcyanX3 En mode « Bluetooth » 5 Sec

• Jusqu'à ce que l'appairage soit terminé, la LED multicolore sur la Soundbar change comme suit Rouge → Vert → Bleu. «PrêtpourconnexionBluetooth.»

2. Sélectionnez le mode Bluetooth sur le téléviseur Samsung TV.

(p. ex. Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) Son Sortie son Liste des haut-parleurs Bluetooth [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Bluetooth))

3. Sélectionnez «[AV]SamsungSoundbarS60B/[AV]SamsungSoundbarS61B» à partir de la liste

présente sur l'écran du téléviseur. Pour toute Soundbar disponible, le message «Appariementnécessaire» ou «Apparié» apparaît sur la liste des appareils Bluetooth du téléviseur. Pour connecter le téléviseur Samsung TV à la Soundbar, sélectionnez le message, puis établissez une connexion.

4. Vous pouvez à présent proter du son du téléviseur Samsung TV à partir de la Soundbar.

• S'il existe un journal de connexion entre la Soundbar et le téléviseur Samsung, la Soundbar sera automatiquement connectée en changeant son mode sur «Bluetooth».FRA - 22 Silaconnexionavecl'appareiléchoue

• Si vous possédez une Soundbar (p.ex., une [AV]SamsungSoundbarS60B/[AV]Samsung SoundbarS61B) déjà présente dans la liste des enceintes du téléviseur Samsung TV, supprimez- la.

• Ensuite, répétez les étapes 1 à 3. DéconnexiondelaSoundbaretdutéléviseurSamsungTV Appuyez sur la touche (Multifonction) située sur le haut de la Soundbar ou sur la touche (Source) de la télécommande pour sélectionner un mode autre que «Bluetooth».

• La déconnexion prend un certain temps, car le téléviseur Samsung TV doit recevoir une réponse de la part de la Soundbar. (Le temps requis peut varier selon le modèle du téléviseur Samsung TV.) RemarquesconcernantlaconnexionBluetooth

• Placez un nouvel appareil à une distance inférieure à 1m de la Soundbar pour établir la connexion par le biais de la communication Bluetooth.

• Si un code d'identication personnel vous est demandé lors de la connexion d'un nouvel appareil Bluetooth, saisissez <0000>.

• La Soundbar s'éteint automatiquement après 18minutes passées en mode Prêt.

• Il est possible que la Soundbar n'effectue aucune recherche Bluetooth ou n'établisse aucune connexion sous certaines circonstances: – En présence d'un fort champ électromagnétique autour de la Soundbar. – Si plusieurs appareils Bluetooth ou plus sont jumelés simultanément avec la Soundbar. – Si l'appareil Bluetooth est éteint, déplacé ou qu'un dysfonctionnement survient.

• Les appareils électroniques peuvent causer des interférences radio. Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar (par ex. des micro-ondes, des appareils LAN sans l, etc.).FRA - 23 ConnexionviaWi-Fi Listedevéricationspréalablesàlaconnexion

• La connexion Wi-Fi n’est disponible que sur les téléviseurs Samsung.

• Vériez si le routeursansl(Wi-Fi) est activé et si letéléviseurestconnectéaurouteur.

• Le téléviseur et la Soundbar doivent être connectés au même réseau sans l (Wi-Fi)

• Si votre réseau sans l (Wi-Fi) utilise un canal DFS, vous ne pourrez pas établir de connexion Wi-Fi entre le téléviseur et la Soundbar. Contactez votre fournisseur de service Internet pour plus de détails.

• Les menus pouvant varier selon l’année de fabrication, reportez-vous au manuel de votre téléviseur.

• Pour relier la TV à la Soundbar par le Wi-Fi, reliez d’abord la Soundbar au routeur sans l. Pour plus de détails sur l’établissement d’une connexion Wi-Fi, consultez la page 32.

1. Pour plus d’informations sur la connexion Wi-Fi à la Soundbar, consultez la page 32, « Méthode

2.ConnexionviaWi-Fi(Réseausansl) ».

2. Changez la source d’entrée du téléviseur en utilisant le menu Audio de la Soundbar.

• TéléviseursSamsungsortisen2017ouultérieurement Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) Son Sortie son [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)FRA - 24 ConnexionàuntéléviseurcompatibleDolbyAtmos® Listedevéricationspréalablesàlaconnexion

• La technologie Dolby Atmos® est prise en charge en mode «TV ARC» ou «Wi-Fi».

• Assurez-vous que le contenu prend en charge Dolby Atmos®. Indicateur à LED Alluméenblanc->Éteint «TV ARC» HDMI IN (ARC) DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) Contrôlede(ARC)ou(eARC)au portHDMI INdevotretéléviseur. CâbleHDMI Partieinférieure delaSoundbar ConnectezauportHDMI(ARC)sur l'unitéprincipaleSoundbar. PartiesupérieuredelaSoundbar

1. Vériez que le téléviseur et la Soundbar sont éteints, plus connectez le câble HDMI comme indiqué

2. Allumez la Soundbar et le téléviseur.

3. Le son du téléviseur est émis par la Soundbar.FRA - 25

Indicateur à LED Alluméenblanc->Éteint « Wi-Fi» MenuTV Wi-Fi

1. Connectez la Soundbar et le téléviseur au même réseau sans l (Wi-Fi).

2. Sélectionnez la Soundbar comme sortie du son du téléviseur.

3. Le son du téléviseur est émis par la Soundbar.

• CongurationdeDolbyAtmos®surunlecteurBDouunautreappareilconnectéautéléviseur. Ouvrez les options de sortie audio dans le menu des paramètres de votre lecteur BD ou d’un autre appareil et assurez-vous que «Aucun encodage» est sélectionné pour Bitstream. Par exemple, sur un lecteur BD Samsung, allez dans Accueil → Son → Sortie numérique, puis sélectionnez ux binaire (non traité).

• CettefonctionestdisponiblesurcertainesTVSamsungetcertainsmodèlesdeSoundbar.FRA - 26 UtilisationdelafonctionQ-Symphony Avec la fonction Q-Symphony, la Soundbar se synchronise avec une TV Samsung pour diffuser le son via deux périphériques pour un effet surround optimal. Quand la Soundbar est connectée, le menu «TV+Soundbar» apparaît dans le menu Sortieson du téléviseur. Sélectionnez le menu correspondant. Indicateur à LED Alluméenblanc->Éteint «EntréeAudioNumérique» MenuTV

Câbleoptique(nonfourni) CâbleHDMI

• Exemple de menu TV : TV+[AV]NomdesériedelaSoundbar(HDMI) Indicateur à LED Alluméenblanc->Éteint «Wi-Fi» MenuTV Wi-Fi

• Exemple de menu TV : TV+[AV]NomdesériedelaSoundbar(Wi-Fi) REMARQUES

• Le produit peut fonctionner selon le Codec pris en charge par le téléviseur.

• Cette fonction n’est prise en charge que lorsque le câble HDMI, le câble optique (non fourni) ou le Wi-Fi est connecté.

• Le message afché peut différer selon le modèle de téléviseur.

• Assurez-vous que votre téléviseur et votre Soundbar sont connectés au même routeur sans l/à la même fréquence.

• Cette fonction est disponible sur certaines TV Samsung et certains modèles de Soundbar.FRA - 27 UtilisationdeSonSpaceFit Offre une qualité sonore optimisée en analysant les espaces d’écoute. Méthode1.ConnexionvialaSoundbar Pour activer cette fonction, activez le mode Son SpaceFit avec la télécommande de la Soundbar. ( (Commandesonore)→«SonSpaceFitdésactivé» → ▲ (Haut) → «SonSpaceFitactivé»)

• Cette méthode est disponible dans tous les modes audio. Méthode2.Connexionvialetéléviseur Pour activer cette fonction, activez le mode Sonadaptatif+ via le menu de votre TV Samsung. (Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) Général Paramètres du mode Intelligent Son adaptatif+)

• Le mode son sur votre Soundbar passe automatiquement sur Sonadaptatif+ si vous activez le mode Sonadaptatif+ sur votre téléviseur. REMARQUE

• Cette fonction est active si la Soundbar se connecte à certaines TV Samsung.FRA - 28 06 CONNEXIOND'UNAPPAREILEXTERNE Connexionàl'aided'uncâbleoptique - AUDIO - R L OPTICAL OUT

(OPTICAL)HDMI(ARC) PartieinférieuredelaSoundbarCâbleoptique (nonfourni)PartiesupérieuredelaSoundbarLecteurBD/DVD/décodeur/consoledejeuIndicateur à LEDAlluméenblanc->Éteint«EntréeAudioNumérique»

1. Vériez que l'appareil externe et la Soundbar sont éteints, et connectez le port DIGITALAUDIOIN

(OPTICAL) et le port de sortie OPTICAL de l'appareil externe à l'aide du câble optique (non fourni), comme indiqué sur la gure.

2. Allumez la Soundbar et l'appareil externe.

3. Appuyez sur la touche (Multifonction) en haut de la Soundbar ou sur la touche (Source) sur

la télécommande puis sélectionnez le mode «EntréeAudioNumérique». Ensuite, le message, «EntréeAudioNumérique» est émis.

4. Le son de l'appareil externe est émis par la Soundbar.FRA - 29

07 CONNEXIOND'UNAPPAREILMOBILE Méthode1.ConnexionviaBluetooth Lorsqu'un appareil mobile est connecté via Bluetooth, vous pouvez proter d'un son stéréo sans le casse-tête du câblage.

• Lorsque vous connectez un appareil Bluetooth déjà jumelé et que la Soundbar est éteinte, celle-ci s'allume automatiquement. Connexioninitiale

• Lorsque vous établissez la connexion avec un nouvel appareil Bluetooth, veillez à ce que l'appareil soit à une distance inférieure à 1m de la Soundbar.

Rouge→Vert→Clignotementbleu Jumelage en cours Connexion terminée ClignotementcyanX3 En mode « Bluetooth » 5 Sec

• Jusqu'à ce que l'appairage soit terminé, la LED multicolore sur la Soundbar change comme suit Rouge → Vert → Bleu. «PrêtpourconnexionBluetooth.»

2. Sur votre appareil, sélectionnez «[AV]SamsungSoundbarS60B/[AV]SamsungSoundbar

S61B» à partir de la liste qui apparaît.

3. Lisez des chiers musicaux sur l'appareil connecté via Bluetooth à partir de la Soundbar.

Silaconnexionavecl’appareiléchoue

• Si vous possédez une Soundbar (par ex, « [AV]SamsungSoundbarS60B/[AV]Samsung SoundbarS61B ») déjà présente dans la liste des enceintes de l’appareil mobile, supprimez-la.

• Répétez les étapes 1 et 2. AppareilmobileFRA - 30 RemarquesconcernantlaconnexionBluetooth

• Placez un nouvel appareil à une distance inférieure à 1m de la Soundbar pour établir la connexion par le biais de la communication Bluetooth.

• Si un code d’identication personnel vous est demandé lors de la connexion d’un nouvel appareil Bluetooth, saisissez <0000>.

• La Soundbar s’éteint automatiquement après 18minutes passées en mode Prêt.

• Il est possible que la Soundbar n’effectue aucune recherche Bluetooth ou n’établisse aucune connexion sous certaines circonstances: – En présence d’un fort champ électromagnétique autour de la Soundbar. – Si plusieurs appareils Bluetooth ou plus sont jumelés simultanément avec la Soundbar. – Si l’appareil Bluetooth est éteint, déplacé ou qu’un dysfonctionnement survient.

• Les appareils électroniques peuvent causer des interférences radio. Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar (par ex. des micro-ondes, des appareils LAN sans l, etc.).

• La Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).

• Ne connectez qu’à un appareil Bluetooth prenant en charge la fonction A2DP (AV).

• Vous ne pouvez pas connecter la Soundbar à un appareil Bluetooth ne prenant en charge que la fonction HF (Hands Free).

• Lorsque vous connectez la Soundbar à un appareil Bluetooth, placez-les le plus près possible l’un de l’autre.

• Plus la Soundbar et l’appareil Bluetooth sont éloignés, plus la qualité du son sera mauvaise. La connexion Bluetooth peut se rompre lorsque les appareils sont hors de portée.

• La connexion Bluetooth peut ne pas fonctionner comme prévu dans les zones où la réception est mauvaise.

• Un appareil Bluetooth peut subir du bruit ou un dysfonctionnement dans les conditions suivantes : – Lorsque le boîtier est en contact avec l’émetteur-récepteur de signaux sur le dispositif Bluetooth ou la Soundbar – Dans les coins ou lorsqu’il y a un obstacle à proximité, tel qu’un mur ou une cloison, où des changements électriques peuvent se produire. – Lorsqu’il est exposé à des interférences radio par d’autres produits fonctionnant sur les mêmes plages de fréquences, tels que les équipements médicaux, les fours à micro-ondes et les dispositifs LAN sans l. – Des obstacles tels que les portes et les murs peuvent encore avoir un impact sur la qualité du son même lorsque les appareils se trouvent à portée.

• Notez que la Soundbar ne peut pas être jumelée avec d’autres appareils Bluetooth pendant l’utilisation de l’option Bluetooth.

• Cet appareil sans l peut causer des interférences électriques lors de son fonctionnement.FRA - 31 Déconnexiondel’appareilBluetoothd’uneSoundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.

• Si la Soundbar est déconnectée du dispositif Bluetooth, le voyant LED multicolore de la Soundbar clignote en « Rouge » trois fois. DéconnexiondelaSoundbaràpartirdel’appareilBluetooth Appuyez sur la touche (Multifonction) située sur le haut de la Soundbar ou sur la touche (Source) de la télécommande pour sélectionner un mode autre que «Bluetooth».

• La déconnexion prend du temps parce que l’appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l’appareil Bluetooth)FRA - 32 Méthode2.ConnexionviaWi-Fi(Réseausansl) Pour connecter une Soundbar à un appareil mobile via un réseau sans l (Wi-Fi), il est nécessaire de disposer de l’application SmartThings. Connexioninitiale

1. Installez et lancez l’application SmartThings sur votre appareil mobile (smartphone ou tablette).

2. Sur l’application, suivez les instructions à l’écran pour ajouter la Soundbar.

• Le message contextuel automatique (deuxième illustration ci-dessous) peut ne pas s’afcher sur certains appareils. Si la fenêtre contextuelle n’apparaît pas, appuyez sur « » sur l’écran Home. La Soundbar est ajoutée à l’application.

• L'illustration ci-dessous peut différer selon la version de l'application. Lancer l’application Ajouter l’appareil Message contextuel automatique Application SmartThingsFRA - 33 UtilisationdelafonctionTapSound Appuyez sur la Soundbar avec votre appareil mobile pour lire l’audio contenu dans celui-ci via la Soundbar.

• Il se peut que cette fonction ne soit pas prise en charge, selon l’appareil mobile.

• Cette fonction est uniquement compatible avec les appareils mobiles Samsung sous Android 8.1 ou supérieur. Appareilmobile ApplicationSmartThings Partiesupérieuredela Soundbar

1. Activez la fonction TapSound sur votre appareil mobile.

• Pour plus de détails sur la façon d’activer la fonction, reportez-vous à « Activationdela fonctionTapSound » ci-dessous.

2. Appuyez sur la Soundbar avec votre appareil mobile. Sélectionnez « Démarrer » dans la fenêtre de

message afchée. Une connexion est établie entre l’appareil mobile et la Soundbar via Bluetooth.

3. Lisez l’audio contenu dans l’appareil mobile via la Soundbar.

• Cette fonction permet de connecter un appareil mobile à la Soundbar via Bluetooth en détectant les vibrations qui se produisent lorsque l’appareil touche la Soundbar.

• Assurez-vous que l’appareil mobile ne touche pas un angle saillant de la Soundbar. La Soundbar ou l’appareil mobile risquerait d’être rayé ou endommagé.

• Il est recommandé de recouvrir l’appareil mobile d’une housse protectrice. Appuyez légèrement sur la zone large de la partie supérieure de la Soundbar, sans forcer.

• Pour utiliser cette fonction, mettez à jour l’application SmartThings à la dernière version. Il se peut que cette fonction ne soit pas prise en charge, selon la version de l’application. ActivationdelafonctionTapSound Utilisez l’application SmartThings pour activer la fonction TapView,TapSound.

1. Sur l’appareil mobile, exécutez l’application SmartThings.

2. Sélectionnez ( → ) dans l’écran d’application SmartThings afché sur l’appareil mobile.

3. Placez « TapView,TapSound » sur Activé pour permettre à la fonction de se mettre en marche

lorsqu’un appareil mobile est en mouvement à proximité de la Soundbar. REMARQUES

• Lorsque l’appareil mobile est en mode d’économie d’énergie, la fonction TapSound ne se met pas en marche.

• La fonction TapSound pourrait ne pas fonctionner si des appareils situés à proximité de la Soundbar provoquent des interférences radio, comme par exemple, des appareils électriques. Assurez-vous que les appareils susceptibles de provoquer des interférences radio sont placés à une distance sufsante de la Soundbar.FRA - 34 08 CONNEXIONVIAAPPLEAIRPLAY2

• Cette fonctionnalité peut ne pas être disponible dans certains pays.

• Cette Soundbar Samsung prend en charge AirPlay2 et nécessite iOS11.4 ou version ultérieure. Avec AirPlay2, vous pouvez écouter de la musique, des podcasts et d'autres contenus audio en streaming sur vos appareils Apple via la Soundbar Samsung.

• Assurez-vous que la Soundbar est allumée et connectée au même réseau Wi-Fi que votre appareil Apple.

• Sélectionnez à partir d'une application prise en charge par AirPlay ou du Control Center sur votre iPhone, iPad ou Mac.

• Sélectionnez la Soundbar dans la liste des appareils disponibles pour lire le son.FRA - 35 09 INSTALLATION DELAFIXATION MURALE Mesuresdesécuritérelativesà l’installation

• Installez uniquement la Soundbar sur un mur vertical.

• N’installez pas la Soundbar dans un endroit chaud ou humide.

• Vériez que le mur est assez résistant pour soutenir le poids du produit. Si ce n’est pas le cas, consolidez le mur ou choisissez un autre point d’installation.

• Achetez et utilisez uniquement les vis de xation et les dispositifs d’ancrage adaptés au type de mur que vous avez choisi (mur en plâtre, en acier, en bois, etc.). Si possible, xez les vis du support dans les montants du mur.

• Achetez les vis de montage de xation murale adaptées au type et à l’épaisseur du mur sur lequel vous souhaitez installer la Soundbar. – Diamètre: M5 – Longueur: 35mm ou plus selon nos recommandations.

• Connectez des câbles de l’unité aux appareils externes avant de procéder à l’installation murale de la Soundbar.

• Veillez à ce que l’unité soit éteinte et débranchée de la source d’alimentation avant de procéder à l’installation. Dans le cas contraire, il existe un risque d’électrocution. Composantsdexationmurale A TYPE : 450mm Guidedexationmurale x 2 (M4 x L10) x 2 Visdexation Vis x 2 Supportdexationmurale

1. Placez le Guidedexationmurale contre le

• Le Guidedexationmurale doit être de niveau.

• Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur. 5cmouplusFRA - 36

2. Alignez la LignecentraleduGuidede

xationmurale avec le centre de votre téléviseur (si vous xez la Soundbar sous votre téléviseur), puis xez le Guidede xationmurale au mur avec du ruban adhésif.

• Si vous ne xez pas la Soundbar sous un téléviseur, placez la Lignecentrale au centre de la zone d’installation. Lignecentrale A TYPE : 450mm

3. Utilisez un stylo pour marquer les positions

des trous et retirez le Guidedexation murale. A TYPE : 450mm

4. À l’aide d’une mèche appropriée, faites un

trou dans le mur au niveau de chaque marque.

• Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages appropriés dans les trous avant d’insérer les vis portantes. Si vous utilisez des ancrages, pensez à percer des trous sufsamment larges pour les accueillir.

5. Enfoncez une vis (non fournie) dans chaque

Visdexation, puis vissez fermement chaque vis dans un trou pour vis portante. (Nonfournie)

6. Installez les Supportdexationmurale sur

la partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 Vis.

• Lors de l’assemblage, veillez à ce que l’accroche des Supportdexation muralese trouve sur l’arrière de la Soundbar. ArrièredelaSoundbar ExtrémitédroitedelaSoundbar

• Le produit utilisé peut être différent de l'illustration ci-dessus, selon le modèle.FRA - 37

7. Installez la Soundbar, sur laquelle sont xés

les Supportsdexationmurale, en accrochant les Supportsdexationmurale sur les Visdexation sur le mur.

8. Faites glisser la Soundbar vers le bas, comme

indiqué ci-dessous, an que les Supportde xationmurale reposent de manière sûre sur les Visdexation.

• Insérez les Visdexation dans la partie large (inférieure) des Supportdexation murale, puis faites glisser les Supportde xationmurale vers le bas an que les Supportdexationmurale reposent de manière sûre sur les Visdexation. 10 INSTALLATION DE LA SOUNDBAR DEVANT LE

3cmouplus Microphones Alignez le centre de la Soundbar avec le centre du téléviseur comme illustré sur l'image. Puis, placez la Soundbar à au moins 3 cm du téléviseur an qu'il n'y ait pas d'interférence avec la reconnaissance vocale. REMARQUES

• Veillez à ce que la Soundbar soit placée sur une surface plane et stable.

• Un écart insufsant par rapport au téléviseur peut entraîner des problèmes de reconnaissance vocale et d’acoustique.FRA - 38

LOGICIEL Miseàjourautomatique Lorsque la Soundbar est connectée à internet, le logiciel est automatiquement mis à jour, même lorsque la Soundbar est éteinte.

• Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à internet. La connexion Wi-Fi à la Soundbar prend n si le cordon d'alimentation de la Soundbar est débranché ou si l'alimentation est coupée. Si l'alimentation a été coupée, lorsque l'alimentation revient ou quand vous rebranchez le cordon d'alimentation, allumez la Soundbar, puis reconnectez-la à internet. MiseàjourparUSB SERVICEDC 19VDIGITAL AUDIO IN (OPTICAL) HDMI (ARC) SERVICE DC 19V Câbled'adaptateur microUSBversUSB (nonfourni) PartieinférieuredelaSoundbar Ilestpossiblequ'àl'avenir,Samsungproposedes misesàjourdumicrologicieldusystèmedela Soundbar. Lorsqu'une mise à jour est disponible, vous pouvez mettre à jour la Soundbar en connectant un lecteur USB contenant la mise à jour du micrologiciel au port SERVICE de la Soundbar.

1. Rendez-vous sur le site (www.samsung.com) →

recherchez le nom du modèle à partir de l'option de menu d'assistance client.

• Pour plus d’informations sur les mises à jour, reportez-vous au guide des mises à jour.

2. Téléchargez le chier de mise à jour (type USB).

3. Décompressez le chier pour créer un dossier

avec le nom du chier.

4. Stockez le chier créé dans une clé USB puis

connectez-la à la Soundbar.

5. Allumez la Soundbar. Ensuite, le produit est

mis à jour dans les 3 minutes. Indicateur à LED Ladiodeblanchesedéplacede gaucheàdroiteetdedroiteàgauche

• Pendant la mise à jour, n’éteignez pas l’appareil et ne retirez pas la clé USB.

• Si le voyant LED jaune est allumé après la mise à jour du logiciel, cela signie qu'une mise à jour supplémentaire est en cours. Le cas échéant, veuillez ne pas mettre l'équipement hors tension ni retirer le périphérique USB.

• Si la mise à jour ne se fait pas, rebranchez le cordon d'alimentation de la Soundbar.

• Lorsque la dernière version est installée, aucune mise à jour n’est effectuée.

• Selon le type de clé USB utilisée, la mise à jour peut ne pas être prise en charge.

• Si aucun chier de mise à jour n'est disponible Indicateur à LED ClignotementrougeX3

• Si le chier de mise à jour est pour la même version ou une version inférieure Indicateur à LED ClignotementcyanX3FRA - 39 Réinitialisation 5 Sec Avec la Soundbar activée, maintenez les touches (Volume) situées sur le boîtier enfoncées simultanément pendant au moins 5 secondes. L'afchage LED change comme indiqué ci- dessous, puis la Soundbar est initialisée. Indicateur à LED ClignotementcyanX3 Clignotementrouge

• Éteint Ladiodeblanchesedéplacede gaucheàdroiteetdedroiteà gauche ATTENTION

• Tous les réglages de la Soundbar sont réinitialisés. Veillez à n’effectuer cette opération que lorsque la réinitialisation est nécessaire.FRA - 40 12 DÉPANNAGE Avant de contacter l'assistance, vériez les éléments suivants. LaSoundbarnes’allumepas. ; Vériez que le cordon d'alimentation de la Soundbar est correctement inséré dans la prise. LaSoundbarfonctionneparintermittence. ; Retirez le cordon d'alimentation, puis insérez-le à nouveau. ; Mettez l'appareil externe hors tension, puis sous tension, et réessayez. ; En l'absence de signal, la Soundbar s'éteint automatiquement après un certain temps. Activez l'alimentation. (Voir page 10.) Latélécommandenefonctionnepas. ; Pointez la télécommande directement vers la Soundbar. ; Remplacez les piles de la télécommande par des piles neuves. LevoyantLEDrougedelaSoundbarreste allumé. ; Le microphone est éteint. Allumez le microphone. (Voir page 8.) LaSoundbarn'émetaucunson. ; Le volume de la Soundbar est trop bas ou a été mis en sourdine. Réglez le volume. ; Si un appareil externe (STB, appareil Bluetooth, appareil mobile, etc.) est connecté, réglez le volume de l'appareil externe. ; Sélectionnez la Soundbar comme sortie du son du téléviseur. (Téléviseur Samsung: Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) → Son → Sortie son → Sélectionnez la Soundbar) ; La connexion du câble à la Soundbar peut ne pas être desserrée. Débranchez le câble et connectez-le de nouveau. ; Débranchez complètement le cordon d’alimentation, reconnectez-le, puis allumez l’alimentation. ; Initialisez l’appareil et réessayez. (Voir page 39.) Siletéléviseurn’estpasconnectéviaHDMI (ARC). ; Vériez si le câble HDMI est correctement connecté à la borne ARC. (Voir page18) ; La connexion peut être rendue impossible par l'appareil externe connecté (décodeur, console de jeu, etc.). Connectez directement la Soundbar. ; Il est possible que HDMI-CEC ne soit pas activé sur le téléviseur. Activez CEC sur le menu TV. ( Téléviseur Samsung: Accueil ( )

• Menu → Paramètres ( ) → Tous les paramètres ( ) → Connexion → Gestionnaire de périphériques externes → Anynet+ (HDMI- CEC) ALLUMÉ

Iln’yaaucunsonlorsdelaconnexionau téléviseurenmodeHDMI(ARC). ; Votre appareil est incapable de lire le signal d’entrée. Changez la sortie audio du téléviseur sur PCM ou Dolby Digital. (Pour un téléviseur Samsung : Accueil ( )

• Menu → Paramètres ( ) → Tous les paramètres ( ) → Son → Paramètres expert → Format de sortie audio numérique)FRA - 41 LaSoundbarneseconnectepasenBluetooth. ; Lors de la connexion d'un nouvel appareil, passez en mode jumelage Bluetooth pour établir la connexion. (Maintenez la touche PAIR de la télécommande ou la touche (Microactivé/désactivé) située sur le boîtier de la Soundbar enfoncée pendant au moins 5secondes.) ; Si la Soundbar est connectée à un autre appareil, déconnectez d’abord cet appareil pour changer d’appareil. ; Supprimez la liste des enceintes Bluetooth sur l’appareil à connecter, puis reconnectez- le. (Téléviseur Samsung: Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) → Son → Sortie son → Liste des haut-parleurs Bluetooth) ; Débranchez puis reconnectez la che d’alimentation, et réessayez. ; Initialisez l’appareil et réessayez. (Voir page 39.) Lesonsecoupelorsd’uneconnexionvia Bluetooth. ; Certains appareils peuvent créer des interférences radio s’ils sont placés trop proches de la Soundbar (p. ex. les micro- ondes, les routeurs sans l, etc.). ; Si votre appareil connecté via Bluetooth se situe à une distance trop importante de la Soundbar, il est possible que le son soit coupé. Rapprochez l’appareil de la Soundbar. ; Si une partie du corps entre en contact avec l’émetteur Bluetooth ou que le produit est installé sur un meuble en métal, il est possible que le son émis soit coupé. Vériez l’environnement d’installation et les conditions d’utilisation. ConnexionimpossibleenWi-Fi. ; Vériez si votre routeur sans l est allumé. ; Éteignez le routeur, rallumez-le, puis réessayez. ; La Soundbar ne peut pas se connecter si le signal sans l est trop faible. Placez le routeur plus près de la Soundbar ou éliminez tout obstacle entre celle-ci et le routeur, dans la mesure du possible. ; Si votre routeur sans l est neuf, vous devrez congurer de nouveau les paramètres réseau de l’enceinte. LaSoundbarnes’allumepasautomatiquement avecletéléviseur. ; Éteindre la Soundbar alors que vous regardez le téléviseur entraîne la désactivation de la synchronisation de l'alimentation du téléviseur et de la Soundbar. Commencez par éteindre le téléviseur. LafonctionAVAn'estpasdisponibledansles cassuivants. ; La fonction AVA n'est pas disponible lors de l'utilisation de la fonction Q-Symphony. ; La fonction AVA n'est pas disponible lorsque le microphone est éteint. Aprèsavoirconnectéletéléviseuràla Soundbar,j'aiactivélemodeSoundbar. Aucunsonn'estémisparletéléviseur. ; Si vous connectez la Soundbar à un appareil mobile alors que la Soundbar est connectée au téléviseur, la Soundbar émet du son provenant de l'appareil mobile tout en conservant la connexion au téléviseur. Par conséquent, le son du téléviseur ne sera pas émis. ; Déconnectez l'appareil mobile et le son du téléviseur sera émis de nouveau à partir de la Soundbar.FRA - 42 13 LICENCE Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Utilisez votre téléphone, votre tablette ou votre ordinateur comme une télécommande pour contrôler Spotify. Accédez à spotify.com/connect pour en savoir plus.

• Le logiciel Spotify est soumis à des licences tierces disponibles ici : https://www.spotify. com/connect/third-party-licenses.

LIBRE Pour envoyer des questions et des demandes concernant des logiciels libres, contactez Samsung Open Source (http://opensource.samsung.com) 15 REMARQUE IMPORTANTE À PROPOS DU SERVICE

• Les gures et les illustrations du présent Manuel d’utilisation sont fournies à titre de référence uniquement et peuvent différer de l’apparence du produit réel.

• Des frais supplémentaires pourront vous être facturés dans les cas suivants : (a) Vous demandez l’intervention d’un ingénieur, mais il s’avère que l’appareil ne présente aucune anomalie (par ex. vous n’avez pas lu ce Manuel d’utilisation). (b) Vous portez l’unité à un centre de réparation, mais il s’avère que celle-ci ne présente aucune défaillance (par ex. vous n’avez pas lu ce Manuel d’utilisation).

• Le montant de ces frais administratifs vous sera notié avant que tout travail ou toute visite à votre domicile ne soit effectuée).FRA - 44 16 SPÉCIFICATIONSETGUIDE Spécications Nom du modèle HW-S60B / HW-S61B / HW-S66B / HW-S67B Poids 2,7 kg Dimensions (L x H x P) 670,0 x 62,0 x 105,0 mm Plage de températures en fonctionnement +5°C à +35°C Plage d’humidité en fonctionnement 10 % ~ 75 % AMPLIFICATEUR Puissance de sortie nominale (30W x 2) + (30W x 2) + (30W x 2) + 20W Formats de lecture pris en charge Dolby 5.1ch / Dolby Digital Plus / Dolby ATMOS (Dolby Digital Plus) / DTS 5.1ch / LPCM 2ch PUISSANCE DE SORTIE DE L’APPAREIL SANS FIL Puissance de transmission Wi-Fi max. 100 mW à 2,4 GHz – 2,4835 GHz, 200 mW à 5,15GHz – 5,25 GHz, 100 mW à 5,25 GHz – 5,35GHz & 5,47 GHz – 5,725 GHz PUISSANCE DE SORTIE DE L’APPAREIL SANS FIL Puissance de transmission BT max. 100 mW à 2,4 GHz – 2,4835 GHz REMARQUES

• Samsung Electronics Co., Ltd se réserve le droit de modier les caractéristiques sans préavis.

• Le poids et les dimensions sont approximatifs. Précautions:LaSoundbarredémarreautomatiquementsivousactivez/désactivezleWi-Fi. Consommation électrique totale en veille (W) 4,2W Wi-Fi Méthode de désactivation du port Appuyez sur le bouton CH LEVEL sur la télécommande de la Soundbar pendant 30secondes pour activer/désactiver le Wi-Fi. Bluetooth Méthode de désactivation du port Appuyez sur le bouton TONE CONTROL sur la télécommande de la Soundbar pendant 30secondes pour activer/désactiver le Bluetooth.FRA - 45 Par la présente, Samsung déclare que cet équipement radio est conforme à la directive2014/53/UE et répond à toutes les exigences réglementaires du Royaume-Uni. Le texte complet de la déclaration de conformité est accessible à l’adresse http://www.samsung.com: accédez à Assistance, puis saisissez le nom du modèle. Cet équipement peut fonctionner dans tous les pays de l’UE et au Royaume-Uni. La fonction 5GHz WLAN(Wi-Fi ou SRD) de cet équipement ne peut fonctionner qu’à l’intérieur. [Eliminationdesbatteriesdeceproduit] (Applicableauxpaysdisposantdesystèmesdecollecteséparés) Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en n de vie avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement. An de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries. Lesbonsgestesdemiseaurebutdeceproduit(Déchetsd’équipementsélectriques& électroniques) (Applicableauxpaysdisposantdesystèmesdecollecteséparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spéciques à l’appareil, par ex. la réglementation REACH WEEE, rendez-vous sur : www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
