MODE D'EMPLOI CI Elite E5LCR Paradigm

Vos nouvelles enceintes 2

Pour éviter d'endommager les enceintes 2

Votrésalle d'écoute. 2

Pièces incluses 2

Positionnement des enceintes 3

Appariement de la couleur 4

Installation 4

Interrupteur de compensation pour écran 6

Raccordement des enceintes 8

Guide de diagnostic 8

Garantie limitée 9

VOS NOUVELLES ENCEINTES

Bien que les enceintes LCR de Paradigm offrent un son excellent « en sortant de la boîte», le son sera encore meilleur après une période de rorage. Les laisser fonctionnerpendant quelques heures avant une première écoute « critique »

Les haut-parleurs des haute fréquences contiennent un ferrofluide dont la viscosité augmente à des températures inférieures à 10^ C (50 F). Si les enceintes ont été transportées ou entreprises au froid, les laisser réchauffer à la température de la pierce avant de les utiliser.

Ne pas employerer de détergent fort ou abrasif sur les enceintes. Les nettoyer à l'aide d'un linge humide doux, mais ne pas les mouiller.

POUR ÉVITER D'ENDOMMAGER LES ENCEINTES

Utiliser un amplificateur adequat. À volume élevé, un amplificateur trop puissant peut solliciter excessivement les enceintes et les endommager. Par contre, si l' amplificateur n'est pas assez puissant, il peut provoquer un écrêtage produit des distorsions qui peuvent facilement endommager ou détruire les haut-parleurs de haute fréquences (consulter le revendeur).

La commande de volume de l'amplificateur peut être trompeuse puisqu'elle permet seulement d'ajuster le niveau d'écoute, mais n'indique pas le niveau de puissance. Si le son semble être sec ou distordu, ou s'il y a distorsion des graves, réduire immédiatement le volume pour ne pas endommager les enceintes! La garantie ne couvre pas ce type de détérioration!

Les commandes de tonalité ou d'égalisation peuvent soutirer encore plus de puissance de l'amplificateur et réduire le niveau auquel il y aura écrêtage. Utiliser ces dispositifs le moins possible, et ne pas les utiliser pour l'écoute à volume élevé.

VOTRE SALLE D'ÉCOUTE

Les enceintes LCR de Paradigm encastrables au mur peuvent être utilisées dans divers milieux d'écoute. Il importe toute fois de noter que la construction et les dimensions de la pierce, ainsi que les meubles qu'elle renferme ont tous une incidence sur la qualité sonore qu'il sera possible d'obtenir. Le soin accordé à l'installation permettra une meilleure experience d'écoute. En général, il est recommendé d'observer les directives suivantes:

a) Pour un son équilibré, des murs forts et rigides sont préférables. Pour des résultats supérieurs, installer des traverses environ 30 cm (12 po) au-dessus et au-dessous (de chaque côte) de l'enceinte afin d'accroître la rigidité de la cloison.
b) Le contenu, dont les meubles, de la pierce a une incidence sur les fréquences intermédiaires et élevées. Pour une meilleure qualité sonore, la salle d'écoute doit containir une quantité normale de rideaux, de moquettes, de sofas, etc.

PIÉCES INCLUSES (pour une enceinte)

• Une enceinte encastrable au mur complete avec pince des montage et vis fixées
  1 gabarit de montage

POSITIONNEMENT DES ENCEINTES (tous les modèles)

Positionnement

Choisir un endroit situé entre des montants. S'assurer de ne pas endommager le filage électrique au moment de découvert le trou où l'enceinte sera insérée.

Precision du timbre et de l'image sonores

Nos enceintes encastrables au mur offrent une couverture sonore vaste et uniforme et peuvent donc être installées à peu après n'importe où. Pour la plus grande précision possible du timbre et de l'image sonores, il est toute fois recommendé que les enceintes soient à peu après équidistantes les unes des autres et qu'elles soient positionnées de sorte qu'aucun obstacle ne les sépare de l'aire d'écoute.

Performance des graves

Le positionnement des enceintes pres des coins de la pierce accentuera les graves. Pour une image sonore plus equilibrée, il est recommendé d'eviter de positionner les enceintes dans les coins.

Vos nouvelles enceintes encastrées au mur ont un fini texturé blanc neutre qui s'agencera à toutes les pieces.

Les grilles peuvent également être peintes pour s'agencer au décor. Si vous prévoyez de les peinturer, n'oubliez pas qu'il est beaucoup plus difficile de le faire après les avoir installées - peinturez-les avant l'installation (et retirez-les du mur avant de commencer). Veuillez notes :

• Ne peinturez pas la surface derriere la grille.
• Ne pas utiliser un rouleau à peinture.

Pour peinturer, suivez les étapes suivantes :

1) Enlevez la grille.
2) Dans un endroit bien aéré, appliquez plusieurs légères couches de peinture sur la grille et laissez la peinture sécher complètement entre les couches. Suivez toujours les directives du fabricant de la peinture.

CONSEIL! Faites attention pour ne pas boucher les troughs de la grille avec la peinture. Ne peinturez pas les grilles lorsqu'elles sont installées sur l'enceinte.

INSTALLATION

Éteindre l'amplificateur avant de raccorder les enceintes. Ceci évitera les dommages pouvant résultat d'un court-circuit accidentel des cables des enceintes.

N'utiliser que des câbles cotés pour utilisation dans des murs.

• Les câbles de types CL2, CL3 et CM sont conformés à la norme UL.
• Les câbles de type FT4 sont conformes à la norme CSA.

Il est essentiel d'utiliser des cables de haute qualite pour une reproduction sonore optimale.

1. Montage

Montage au mur

Placez le gabarit de montage sur le mur et utilisez un niveau pour vous assurer qu'il est droit (1a). Tracez le long de la ligne de découvert du gabarit de montage (Fig. 1b). Découpez un trou, comme indiqué (Fig. 1c).

2. Raccordement (Fig. 2a)

Vous étés maintainant prét à raccarder et à installer l'enceinte. Placer l'enceinte dans le mur et raccarder le cable (non montré). Pour une bonne image stéréophonique et un bon équilibre des graves, il est nécessaire d'utiliser la bonne polarité. Raccarder la borne rouge (+) de l'amplificateur à la borne rouge (+) de l'enceinte. Raccarder la borne noire (-) de l'amplificateur à la borne noire (-) de l'enceinte. Attacher le cable à la fixation avec l'attaché métallique.

INSTALLATION (suite)

3. Installation de l'encenite

Enceintes au mur

IMPORTANT! Bien qu'il soit possible d'utiliser un tournevis pour l'installation, nous vous sugérons fortement d'utiliser une perceuse électrique. Pour éviter d'endommager ou de briser les pince, reglez la perceuse à BAS (LOW). Un réglage à puissance élevé n'est PAS nécessaire et peut faire craquer ou briser les pince en raison de la force accrue. De tels dommages ne sont pas couverts par la garantie.

1) Réglez la perceuse électrique à BAS (LOW).
2) Assurez-vous que les pinces sur le rebord de l'enceinte sont positionnées exactement comme il est indiqué dans les diagrammes de mise en garde dans la partie supérieure des page 6. Si elles ne sont pas correctement positionnées, consultez ces diagrammes.
3) Poussez delicatement le montage dans le trou du mur (Fig. 1d).
4) En soutenant le montage d'une main, serrez chaque vis (Fig. 1e). Arrêtez de serrer lorsque vous sentez une résistance. Interrupteur de compensation pour écran (voir la section « Interrupteur de compensation pour écran », à la page 7).
1) Appuyez delicatement sur la grille pour laisser en place sur la face avant de l'enceinte (Fig. 1f). Les aimants permettront une fixation appropriée.
2) Ajoutez le logo Paradigm, si vous le souhaitez.

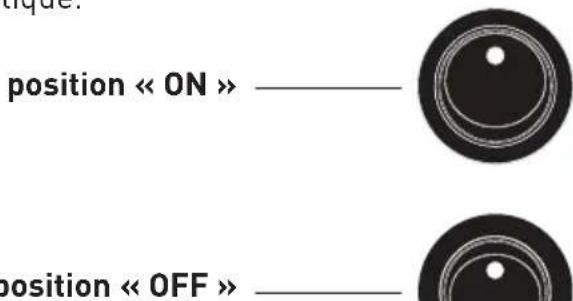

INTERRUPTEUR DE COMPENSATION POUR ÉCRAN :

Les enceintes LCR de Paradigm peuvent être installées derrière un écran de projection micro-perforé ou audio transparent Pensez au positionnement des enceintes lorsque vous utilisez un écran de projection; ainsi, assurez-vous de consulter votre revendeur avant d'instructor les enceintes et l'écran. Bien que les écrans de grande qualité laissent les ondes sonores passer au travers sans interférence, chaque enceinte LCR de Paradigm comprend une fonction de compensation de l'écran (bouton situé sous la grille). En activant cette fonction (la grille de l'enceinte peut être presente ou enlevée), vous obtiendarez une veritable transparence acoustique.

Fig. 2 Interrupteur de compensation pour écran

RACCORDEMENT DES ENCEINTES

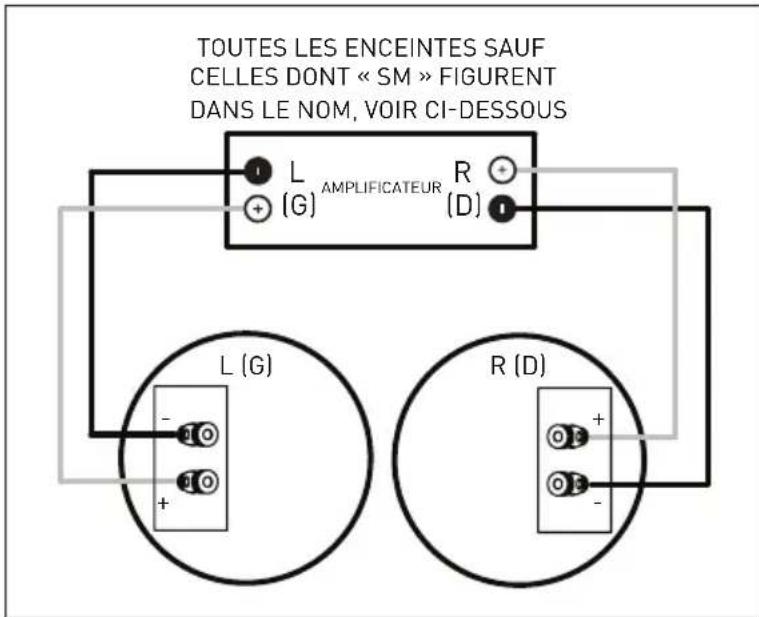

Fig. 5a Câblage pour tous les modèles.

GUIDE DE DIAGNOSTIC

PROBLÈME SOLUTION
Aucun son	S'assurer que le préamplificateur ou l'amplificateur est branché et allumé. Vérifier que la prise de courant fonctionne correctement. Les écouteurs sont-ils branchés ou le système est-il en mode sourdine (mute)? Vérifier tous les raccords.
Aucun son d'une ou plusieurs enceintes	Vérifier la commande de réglage d'équilibre (balance). Vérifier le branche-ment et le fonctionnement de tous les cordons d'alimentation. Permuter le cable de l'enceinte gauche et le cable de l'enceinte croite aux bornes de l'amplificateur afin de déterminer si le problème est lié à l'enceinte ou à un autre facteur (c. à d. câblage, amplificateur).
Déficience des graves ou image disloquée (stériso)	Il se peut qu'une des enceintes soit déphasée (polarité inversée). Vérifier de nouveau la polarité de chaque raccordement : rouge (+) à rouge (+) et noir (-) à noir (-).

GARANTIE LIMITÉE

Les enceintes LCR de Paradigm encastrables au mur Paradigm MD sont garanties contre les defaults de matériel aux et de fabrication pendant une période de cinq (5) ans à compter de la date d'achat du matériel neuf. Durant cette période, la réparation, le remplacement ou le réglage de pieces pour des defaults de matériel ou de fabrication ne seront pas à la charge du premier acheteur.

Les dommages causés par l'exposition abusive à la chaleur ou l'usage abusif ne sont pas couverts par la présente garantie.

Clauses spécifiques :

• La garantie entre en vigueur à la date d'achat par le premier acheteur chez un revendeur autorisé Paradigm^MD. La garantie n'est pas transférable.
• La garantie s'applique aux enceintes pour une utilisation résidentielle normale. Si les enceintes sont soumises à l'une des conditions définies dans le paragraphe suivant, la garantie est nulle.
• La garantie ne s'applique pas à un usage commercial ou professionnel.

La garantie est revoquée si :

L'enceinte est soumise à un usage abusif (accidentel ou intentionnel);
L'enceinte est utilisée avec un équipement défectieux ou non ajustat;
- L'enceinte est soumise à des signaux électriques dommageables, un transport dangereux, des dommaques matériels ou toute autre condition anormale;
- L'enceinte (y compris le boitier) est alterée ou endommagée lors d'une réparation non autorisée;
- La plague du nombre de série de l'enceinte est enlevée ou défigurée.

Responsabilités du propriétaire :

• Apporter unsoon et un entretien normaux et raisonnables.
  Assumer les frais de transport jusqu'à l'atelier de réparation.
  Fournir une preuve d'achat (conserver le reçu fourni lors de l'achat par le revendeur autorisé ParadigmMD comme preuve de la date d'acquisition).

Si une réparation est nécessaire, contacter le revendeur autorisé Paradigm^MD, Paradigm Electronics Inc. ou le distributeur à l'étranger (à l'extérieur du Canada et des États-Unis) pour planifier l'envoi prépayé de l'enceinte défectueuse. Consulter le site web www.paradigm.com pour plus d'information.

Paradigm Electronics Inc. se reserve le droit d'améliorer ou de modifier ses produits en tout temps sans responsabilité ou engagement envers les produits existants.

La présente garantie de qualite marchande tient en lieu et place de toute autre garantie explicite ou implicite et ne peut etre modifie, ellargie ou etendue a d'autres obligations par quiconque. Paradigm Electronics Inc. et ses reprentants ou agents ne peuvent pas etre tenus responsables de dommages decoulant de l'utilisation de ces produits. Dans les endroits ou une reglementation spécifique interdit une telle limitation de la responsabilité, cette exclusion ne s'applique pas.

Conserver leprésent manuel et le reçu comme preuves d'achat jusqu'àu terme de la garantie.
