| Caractéristiques | Détails |
|---|---|
| Type de réfrigérateur | Réfrigérateur à absorption |
| Capacité | 140 litres |
| Alimentation | 12V, 230V, Gaz |
| Dimensions (HxLxP) | 850 x 520 x 500 mm |
| Poids | 30 kg |
| Température de fonctionnement | Jusqu'à 30°C en dessous de la température ambiante |
| Utilisation | Idéal pour camping-cars et caravanes |
| Maintenance | Nettoyage régulier des grilles et vérification des connexions |
| Sécurité | Équipé d'un système de sécurité pour l'utilisation au gaz |
| Garantie | 2 ans |
| Accessoires inclus | Câbles d'alimentation, manuel d'utilisation |
FOIRE AUX QUESTIONS - N4000 THETFORD
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice N4000 - THETFORD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil N4000 de la marque THETFORD.
MODE D'EMPLOI N4000 THETFORD

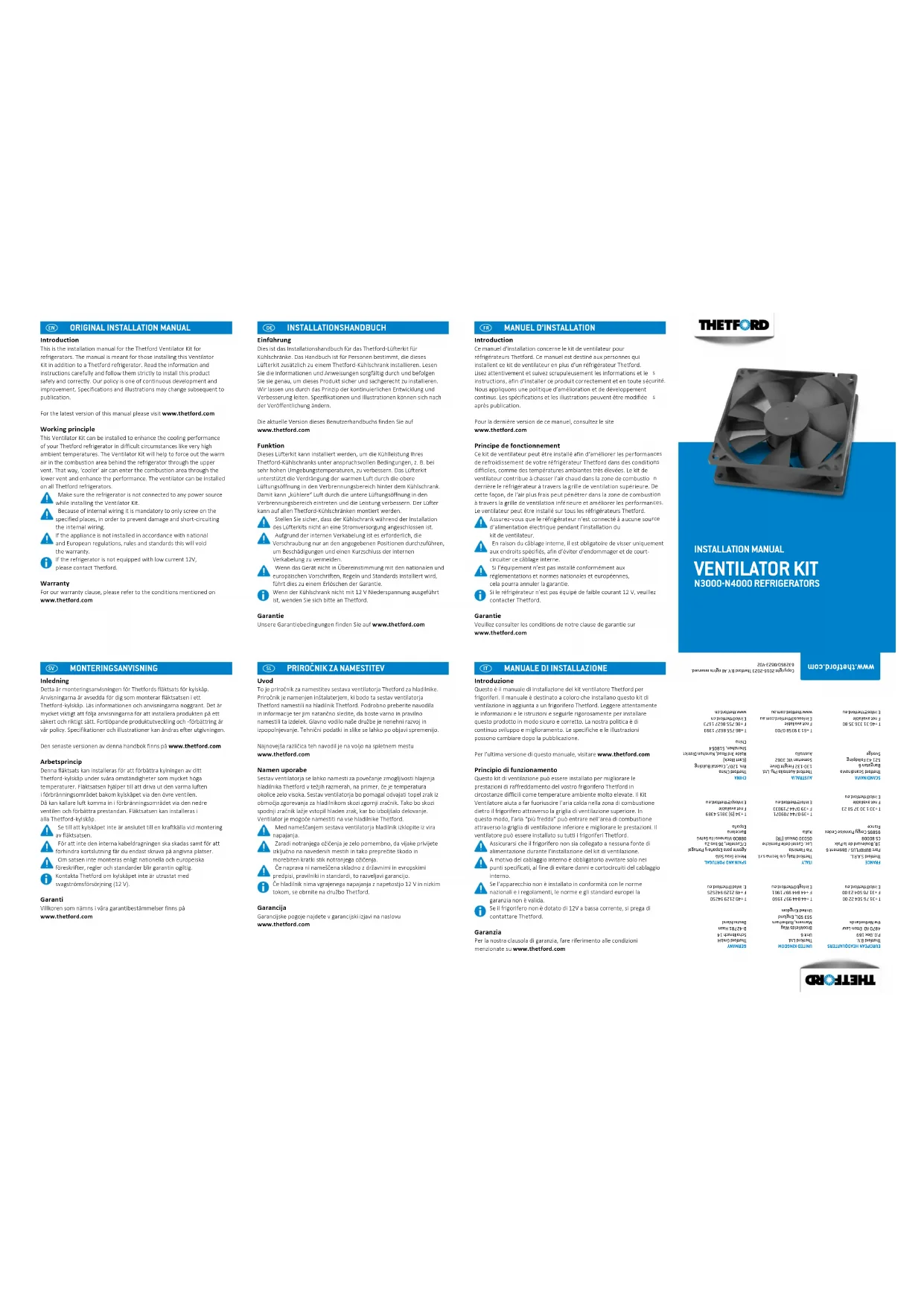

MANUELD’INSTALLATION Introduction Ce manuel d’installation concerne le kit de ventilateur pour réfrigérateurs Thetford. Ce manuel est destiné aux personnes qui installent ce kit de ventilateur en plus d’un réfrigérateur Thetford. Lisez attentivement et suivez scrupuleusement les informations et les instructions, afin d’installer ce produit correctement et en toute sécurité. Nous appliquons une politique d’amélioration et de développement continus. Les spécifications et les illustrations peuvent être modifiées après publication. Pour la dernière version de ce manuel, consultez le site www.thetford.com Principe de fonctionnement Ce kit de ventilateur peut être installé afin d’améliorer les performances de refroidissement de votre réfrigérateur Thetford dans des conditions difficiles, comme des températures ambiantes très élevées. Le kit de ventilateur contribue à chasser l’air chaud dans la zone de combustion derrière le réfrigérateur à travers la grille de ventilation supérieure. De cette façon, de l’air plus frais peut pénétrer dans la zone de combustion à travers la grille de ventilation inférieure et améliorer les performances. Le ventilateur peut être installé sur tous les réfrigérateurs Thetford. Assurez-vous que le réfrigérateur n’est connecté à aucune source d’alimentation électrique pendant l’installation du kit de ventilateur. En raison du câblage interne, il est obligatoire de visser uniquement aux endroits spécifiés, afin d’éviter d’endommager et de court-circuiter ce câblage interne. Si l’équipement n’est pas installé conformément aux réglementations et normes nationales et européennes, cela pourra annuler la garantie.Si le réfrigérateur n’est pas équipé de faible courant 12 V, veuillez contacter Thetford. Garantie Veuillez consulter les conditions de notre clause de garantie sur www.thetford.com
Reliez le câblage aux câbles de faible courant 12 V (LC) à l’aide des épissures (A). Dénudez le câble externe si nécessaire. A. Épissure ; B. Interrupteur marche/arrêt ; C. Thermocontact ; D. Source 12 V ; E. Rouge ; F. Noir ; G. Ventilateur ; H. Cosse Faston. Si le ventilateur ne fonctionne pas, éteignez-le immédiatement. Assurez-vous que le fil rouge est connecté au rouge, et le fil noir au noir. Placez l’interrupteur marche/arrêt près de la grille de ventilation inférieure, afin de pouvoir actionner le ventilateur.
Positionnez le support comme sur l’image. Marquez les deux points.
Enfoncez les embouts au marteau (2x).
Vissez le ventilateur sur le réfrigérateur avec l’autocollant vers le haut.
Fixez le thermocontact comme sur l’image. La position du thermocontact dépend du type de réfrigérateur (grand modèle : a, b, c, d ; modèle table : e, f, g).
Fixez le câble au réfrigérateur avec les attaches de câble. Assurez-vous que les fils ne peuvent pas entrer en contact avec des pièces chaudes ou tranchantes. Faites particulièrement attention dans la situation 5c : le tuyau près du thermocontact va devenir très chaud.
