MODE D'EMPLOI STA6444LF2 SMEG

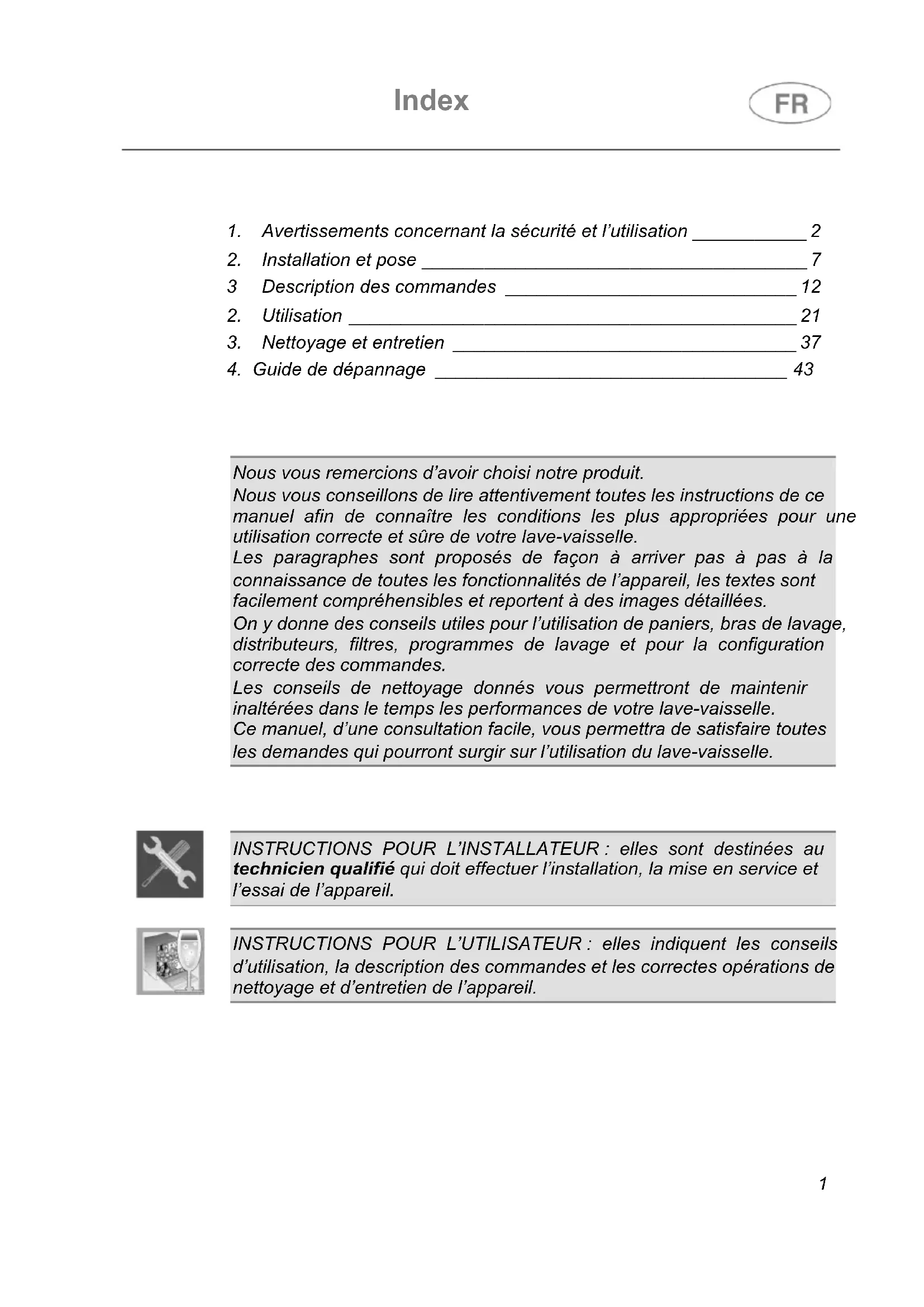

1. Avertissements concernant la sécurité et l’utilisation ___________ 2

Nous vous remercions d’avoir choisi notre produit. Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle. Les paragraphes sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l’appareil, les textes sont facilement compréhensibles et reportent à des images détaillées. On y donne des conseils utiles pour l’utilisation de paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes. Les conseils de nettoyage donnés vous permettront de maintenir inaltérées dans le temps les performances de votre lave-vaisselle. Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes les demandes qui pourront surgir sur l’utilisation du lave-vaisselle.

INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l’installation, la mise en service et l’essai de l’appareil.

INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils d’utilisation, la description des commandes et les correctes opérations de nettoyage et d’entretien de l’appareil.Instructions pour l'installateur

1. Avertissements concernant la sécurité et l’utilisation

NE PAS INSTALLER L'APPAREIL DANS UN LIEU SUJET A LA CONGELATION.Instructions pour l'installateur

ANCIENS NE DOIVENT JAMAIS ETRE REUTILISES.Instructions pour l'installateur

ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE)."

L’APPAREIL DOIT ÊTRE RENDU INUTILISABLE. COUPER LE CORDON D'ALIMENTATION APRÈS AVOIR DÉBRANCHÉ DE LA PRISE DE MUR, ET SECURISER LES PARTIES POUVANT ÊTRE DANGEREUSES POUR LES ENFANTS (SERRURES, PORTES, CABLES, DES TUYAUX, ETC.). Le constructeur décline toute responsabilité pour des dommages subis par des personnes et des choses causés par l’inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne serait-ce que d’une seule partie de l’appareil, et de l’utilisation de pièces de rechange non d'o rigine

599 mm Profondeur mesurée au profil externe du bandeau de commandes

550 mm Hauteur (selon les modèles) de 820 mm à 890 mm

Données électriques Voir plaque des caractéristiquesInstructions pour l'installateur

Retirer les pièces polystyrène qui bloquent les paniers. Placer l’appareil à l’endroit choisi. On peut faire adhérer les côtés aux meubles voisins et le panneau de fond au mur de votre pièce. Si le lave-vaisselle est installé à proximité d’une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffements et les pannes. Pour assurer la stabilité, installer les appareils à encastrement inférieur ou intégrables uniquement sous des plans de travail continus en les vissant aux meubles adjacents. Pour faciliter les opérations d’installation, les tuyaux d’alimentation et d’évacuation sont orientables dans toutes les directions; contrôler que ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient pas trop tendus. Serrer la bague de fixation après avoir orienté les tuyaux dans la direction désirée. Pour le passage des tuyaux et du câble d’alimentation, le trou doit avoir un diamètre minimum de 8 cm. Avant de positionner définitivement le lave-vaisselle, ouvrir le robinet de l’arrivée d’eau et s'assurer de l'absence de fuites sur le raccord au robinet, sur le raccord au lave- vaisselle et sur le tuyau..

Mettre à niveau l’appareil au sol à l’aide des pieds réglables spéciaux. Cette opération est indispensable pour assurer le fonctionnement correct du lave- vaisselle.

Certains modèles sont dotés d’un seul pied postérieur à crémaillère réglable à l'avant à l’aide d’une vis placée en bas sur la partie antérieure de l’appareil..

Il est formellement interdit d’encastrer le lave-vaisselle sous une table de cuisson.

Il n’est pas non plus permis d’installer le lave-vaisselle directement en contact avec des appareils autres que les appareils électroménagers traditionnels encastrés prévus pour la cuisine (cheminées, poêles…). Si le lave-vaisselle est encastré dans un emplacement adjacent à un autre appareil électroménager (ou à d’autres électroménagers), les prescriptions fournies par le fabricant de cet appareil devront être scrupuleusement respectées (distances minimums, mise en place, etc.). Seulement pour les modèles à pose libre : - Il est formellement interdit de monter une table de cuisson sur un lave-vaisselle pose libre. - Si l’appareil ne se trouve pas dans une niche et est donc accessible sur un côté, revêtir la partie de la charnière de la porte pour des raisons de sécurité (risque de blessures). Les protections sont disponibles comme accessoire auprès des revendeurs spécialisés ou du SAV. - Pour encastrer le lave-vaisselle, il faut acheter le kit prévu à cet effet auprès des revendeurs autorisés ou du SAV.Instructions pour l'installateur

2.1 Raccordement au réseau de distribution d'eau

Prévenir les risques d’engorgement ou de dommage : si la tuyauterie de l’eau est neuve ou si elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de distribution d'eau, s’assurer que l’eau soit limpide et sans impuretés afin d’éviter d’endommager l’appareil. Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

Raccorder le tuyau d’alimentation à une prise d’eau froide avec raccord fileté ¾’’ gaz en interposant le filtre A

dotation. Bien visser la bague du tuyau avec les mains puis compléter l'opération en serrant d'environ ¼ de tour avec une pince. Dans les modèles dotés d'ACQUASTOP le filtre est déjà présent dans la bague filetée.

Il est conseillé d'alimenter le lave-vaisselle avec de l’eau ne dépassant pas 60°C. En alimentant l’appareil avec de l’eau chaude, le temps de lavage sera raccourci de 20 minutes environ, mais son efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise domestique de l’eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d’eau froide.Instructions pour l'installateur

Introduire le tuyau spécial dans une conduite d’évacuation au diamètre minimum de 4 cm; en alternative, le mettre dans l'évier en utilisant le support du tuyau fourni avec l’appareil, mais en prenant soin d’éviter les étranglements ou les courbures excessives. Il est important d’éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d’un orifice grâce auquel il est possible de le fixer à l’aide d’un lacet au mur ou au robinet.

L’extrémité libre sera placée à une hauteur comprise entre 30 et 100 cm et ne devra jamais être recouverte par l’eau. En présence de tuyaux de rallonge disposés horizontalement, pour un maximum de 3 m, placer le tuyau d’évacuation à une hauteur maximale de 85 cm du sol.

Indice de protection contre l'humidité: IPX0Instructions pour l'installateur

2.2 Branchement électrique et avertissements

Le remplacement du câble d’alimentation doit être effectué par le fabricant ou par un SAV agréé afin d’éviter tout risque.

Certains composants continuent à être alimentés même quand le bouton MARCHE/ARRÊT est en position off. Avant toute opération de maintenance sur l'appareil, débrancher l’alimentation secteur ou couper le courant par le dispositif d’interruption au mur.

Indice de protection contre les chocs électriques: I

Remplacement du fusible Si l'appareil est fourni avec un fusible BS 1363A 13A dans la fiche pour le branchement au réseau d’alimentation, pour le remplacement du fusible dans ce type de fiche utiliser un fusible approuvé par A.S.T.A. (organisme de certification anglais) de type BS 1362 et procéder comme suit :

1. Retirer le couvercle A et le fusible B.

2. Introduire le nouveau fusible dans le

3. Les repositionner tous les deux dans la fiche.

Le couvercle du fusible doit être repositionné lorsque le fusible est remplacé. S’il est perdu, la fiche ne peut être réutilisée tant qu’un autre couvercle de rechange approprié n’a pas été installé. Les pièces de rechange appropriées sont identifiées par la couleur du logement du couvercle ou par l’inscription sur la base de la fiche qui en décrit la couleur. Les couvercles de rechange sont disponibles auprès des revendeurs locaux de matériel électrique.Instructions pour l'utilisateur

1.1 Le bandeau de commandes supérieur

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes supérieur. Les opérations d’allumage, de programmation, d’extinction, etc., ne peuvent être exécutées qu’avec la porte ouverte.

Le bandeau représenté est fourni à titre indicatif, la forme des voyants et des boutons peut varier en fonction du modèle.

Cette touche permet d’allumer/éteindre le lave-vaisselle.

Le voyant allumé indique le programme sélectionné et la présence d’éventuelles anomalies (consulter le guide de dépannage).

Permet la sélection du programme de lavage souhaité.

Indique le manque de sel régénérant.

VOYANT MANQUE DE PRODUIT DE RINÇAGE Le voyant allumé indique le manque de produit de rinçage dans son doseur.

En pressant cette touche, il est possible de retarder le départ du programme. 7 AFFICHEURS INFORMATIONS 8 OPTIONS Informations affichées

Durée prévue du programme oui Temps restant du programme oui Départ différé 1 – 24 heures Message d’erreur ErrInstructions pour l'utilisateur

CHARGE VASSELLE ET COUVERTS DÉROULEMENT PROGRAMMES DURÉE CONSOMMATION MINUTES (1) EAU LITRES ÉNERGIE KWh (1) 1 TREMPAGE Programme recommandé pour le rinçage de la vaisselle dans l'attente d’un autre cycle de lavage.

Prélavage à froid 15 3,5 0,02 2 VERRES À VIN 45° Programme de lavage pour verres à vin et porcelaines légèrement encrassés. Idéal lorsque l’on désire du cristal brillant

Lavage à 45°C 2 Rinçage à froid Rinçage à 55°C/70°C (3) Séchage 125/ 75 (3) 10,5 1,15 3 (*)

EN 50242 Programme de lavage à faible consommation d'eau et d'énergie, recommandé pour le lavage de vaisselle avec un encrassement normal, même avec des résidus secs.

Lavage à 45°C Rinçage à froid Rinçage à 55°C/70°C (3) Séchage

4 MIX 65° IEC/DIN*** Programme de lavage pour vaisselle mixte et casseroles avec un encrassement normal, même avec des résidus secs.

Prélavage à froid Lavage à 65°C Rinçage à froid Rinçage à 55°C/70°C (3) Séchage

Programme indiqué pour le lavage de plats, casseroles et poêles très sales, même avec des résidus secs. Prélavage chaud Lavage à 70°C Rinçage à froid (2) Rinçage à 55°C/70°C (3) Séchage

185/ 155 (3) 15,5 1,60 IMPORTANT : lire le tableau « REMARQUES ET RÉFÉRENCES » aux pages suivantes.

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de lavage ne se lance pas.Instructions pour l'utilisateur

PROGRAMMES EXPRESS TIME (lire le paragraphe pour les explications)

Programme recommandé pour le rinçage de la vaisselle dans l'attente d’un autre cycle de lavage.

Lavage à 38°C Rinçage à 50°C

Programme de lavage pour verres à vin et vaisselle mixte légèrement encrassés. Prélavage à froid Lavage à 50°C 2 Rinçage à froid Rinçage à 55°C/70°C (3) Séchage

Programme de lavage indiqué pour le lavage de vaisselle avec un encrassement normal, même avec des résidus secs. Il garantit la réduction maximale du niveau de bruit perçu, il est donc recommandé pour un fonctionnement de nuit.

Lavage à 55°C Rinçage à froid Rinçage à 55°C/65°C (3) Séchage 270/ 245 (3) 12,5 1,25 9 FULL EXPRESS 60’

Programme de lavage rapide pour vaisselle mixte et casseroles avec un encrassement normal, même avec des résidus secs. En 60 minutes la vaisselle est lavée et séchée.

Lavage à 65°C Rinçage à froid Rinçage à 55°C/70°C (3) Séchage 110/ 60 (3) 13 1,40 10 STERYL 75°

Programme indiqué pour un lavage intensif de plats, casseroles, poêles, planches à découper, biberons. Idéal pour la vaisselle utilisée par des enfants ou des personnes souffrant d'allergies afin d'obtenir un niveau d'hygiène supérieur.

Prélavage chaud Lavage à 70°C 2 Rinçage à froid Rinçage à 55°C/70°C (3) Séchage 170/ 130 (3) 10 1,20 IMPORTANT : lire le tableau « REMARQUES ET RÉFÉRENCES » aux pages suivantes.Instructions pour l'utilisateur

Le programme STERYL termine par un rinçage antibactérien supplémentaire qui garantit une réduction des bactéries. Si, au cours de cette phase du programme, la température n’est pas maintenue constante (par ex. pour l’ouverture de la porte ou à cause d’une panne de courant), les voyants des programmes clignotent pour indiquer que l’action antibactérienne n’est pas garantie.

Si la porte du lave-vaisselle n’a pas été fermée ou n’est pas bien fermée, la machine ne se met pas en marche.

Effectuer le trempage uniquement en demi-charge. Les options ne peuvent pas être utilisées avec le programme trempage. Enersave s'active automatiquement à chaque fois que le programme sélectionné est compatible

• Programme standard conforme à la norme EN 50242. L’option ENERSAVE doit être utilisée

** Voir feuille jointe *** Programme de référence IEC/DIN. L’option ENERSAVE doit être utilisée

Programme de référence pour les laboratoires. Détergent : 20g dans le distributeur + 10g sur la porte ou pastille. Disposition : voir photo au paragraphe « utilisation des paniers

(1) La consommation et la durée des programmes ont été mesurées selon la norme EN 50242. Les valeurs peuvent varier en fonction de la température de l’eau et de la température ambiante, du type et de la quantité de vaisselle. (2) 1 ou 2 rinçages froids selon le modèle. (3) Option ENERSAVE sélectionnée (réglage par défaut)/non sélectionnée RÉFÉRENCES à l’ÉTIQUETAGE ÉNERGÉTIQUE jointes au lave-vaisselle : - La consommation d’énergie annuelle est basée sur 280 cycles de lavage standard avec alimentation en eau froide et sur la consommation des modes à faible puissance. La consommation réelle d’énergie dépend des conditions d’utilisation de l’appareil. - La consommation d’eau est basée sur 280 cycles de lavage standard. La consommation réelle d’eau dépend des conditions d’utilisation de l’appareil. - Les informations se rapportent au programme STANDARD EN 50242 (figurant dans le tableau des programmes), le plus efficace en termes de consommation combinée d’énergie et d’eau. Le programme convient au lavage d’une vaisselle normalement sale. - Classe d’efficacité de séchage exprimée sur une échelle allant de « G » (efficacité minimale) à « A » (efficacité maximale).Instructions pour l'utilisateur

Note pour les instituts testeurs Les instituts testeurs reçoivent des indications pour les tests comparatifs (par ex. selon la norme EN60436). Si le feuillet pour les instituts n’est pas compris dans la documentation, demander les indications à l’adresse courriel suivante : dishwasher@test-domestic-appliances.com Au moment de la demande, indiquer le modèle (MOD) et le numéro de série (S/N) présents sur l’étiquette appliquée sur le côté de la porte.

1.2 Programmes de lavage

Avant de faire démarrer un programme de lavage, vérifier que: Le robinet de l’eau soit ouvert. Dans le réservoir de l’adoucisseur il y ait du sel régénérant. Dans le réservoir il y a la dose adéquate de détergent. Les paniers aient été chargés correctement. Les bras de lavage tournent librement et sans obstacles.

La porte du lave-vaisselle soit bien fermée.

Attention: Au cours de la phase initiale du programme de lavage, le fonctionnement des bras de lavage n’est pas perçu, parce que leur rotation commence environ 5 minutes après le Start. Ceci est le cours normal du cycle de lavage.Instructions pour l'utilisateur

Les options sont sélectionnables en appuyant sur le bouton dédié, en regard du symbole de l'option souhaitée, le voyant s'allume pour confirmer l'activation. Il n’est pas possible de sélectionner les options pendant l’exécution du programme de trempage. Toutes les options sont désactivées à la fin du cycle de lavage.

Toutes les options sont désactivées à l’ANNULATION d’un programme commencé.

OPTIONS SUPPLÉMENTAIRES

Certains modèles sont équipés d’options supplémentaires qui sont activées en appuyant sur deux boutons simultanément. Dans ce cas, sur le schéma, un trait relie le symbole de l’option supplémentaire aux deux boutons sur lesquels appuyer simultanément pour l'activer. (par ex : sur le dessin ci-dessous)

SPECIAL L’option sélectionnée avec un programme de lavage quelconque permet d’activer une série de programmes supplémentaires. Après avoir sélectionné le programme souhaité, appuyez sur le bouton (le voyant s’allume). Elle se désactive automatiquement à la fin du programme.

Adaptée pour une petite quantité de vaisselle à laver, l’option permet une économie d’électricité. Placez la vaisselle dans les deux paniers et introduisez dans le distributeur une quantité de détergent inférieure à celle utilisée pour la charge complète.Instructions pour l'utilisateur

DRY ASSIST Grâce à l’ouverture automatique de la porte, l’option permet un séchage optimal même à de basses températures de rinçage, ce qui consent une économie d'énergie significative. À la fin du programme de lavage, la porte s'ouvre lentement de quelques centimètres. Entre la dernière phase de rinçage et la fin du programme, le lave-vaisselle reste dans une phase d’inactivité pour permettre un séchage correct (l'écran affiche le temps restant à la fin du cycle). L’ouverture de la porte pendant cette phase entraîne l’interruption du programme. La fin de celui-ci est signalé par un bref signal sonore et par le clignotement des voyants des programmes n°4 et n°5. L'option s’active automatiquement si le programme sélectionné est compatible. Il est possible de la désactiver avant de lancer le programme.

L'espace nécessaire pour permettre l’ouverture de la porte doit être libre. L'ouverture et la fermeture de la porte ne doivent pas être forcées avant la fin effective du programme de lavage.

SELF CLEAN Programme de lavage machine. Le cycle doit être mis en marche avec la machine vide, sans vaisselle. Nous recommandons de répéter le programme tous les 2-3 mois, en utilisant des détergents pour lave- vaisselle prévus à cet effet. Pendant le fonctionnement, le voyant clignote. À la fin du programme, il reste allumé et les voyants des programmes 4 et 5 clignotent. L’écran (si présent) affiche « End ».

DELAY L’option permet de programmer le démarrage du lave-vaisselle pendant la plage horaire souhaitée (par ex. nocturne). Appuyez sur le bouton DELAY pour activer l’option et afficher sur l’écran le retard d’1 heure. Des pressions ultérieures permettent de choisir le retard souhaité jusqu’à 9, 12 ou 24 heures en fonction des modèles. Pour annuler le réglage, appuyez plusieurs fois sur le bouton jusqu’à ce que l’écran n’indique plus aucun numéro. Il n'est pas possible de sélectionner l’option une fois le programme démarré. À la fermeture de la porte, le lave-vaisselle effectue un prélavage, après quoi le « retard programme » réglé s’enclenche.Instructions pour l'utilisateur

Pour annuler le programme en cours, il est nécessaire après avoir ouvert la porte, presser et tenir pressé pendant quelques secondes le bouton de SELECTION PROGRAMMES (3) jusqu’à l’allumage simultané des voyants des programmes 4 et 5 (marqués "end").

Pour modifier un programme en cours, ouvrir la porte et sélectionner le nouveau programme. Lorsque la porte est refermée, le lave-vaisselle exécute automatiquement le nouveau programme.

POUR ÉCONOMISER DE L’ÉNERGIE ! … ET RESPECTER L’ENVIRONNEMENT Toujours utiliser le lave-vaisselle en pleine charge. Ne pas rincer au préalable la vaisselle à l’eau courante. Utiliser le programme de lavage le plus approprié à chaque type de charge. Ne pas effectuer de rinçages préliminaires. Raccorder le lave-vaisselle à une installation d’eau chaude jusqu’à 60°C (si disponible).

Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d’énergie électrique, il est conseillé: de séparer la vaisselle plus délicate de la vaisselle plus résistante aux détergents agressifs et aux températures élevées; de ne pas verser le détergent directement sur la vaisselle.Instructions pour l'utilisateur

Si l’on doit ouvrir la porte pendant le lavage, le programme sera interrompu, le voyant correspondant continuera à clignoter et un signal sonore avisera que le cycle n’est pas terminé. Il faudra attendre environ 1 minute avant de fermer la porte pour faire repartir le programme. À la fermeture de la porte le programme reprendra du point où il a été interrompu. Il est opportun d’effectuer cette opération uniquement si elle est nécessaire, car elle pourrait provoquer des irrégularités dans le déroulement du programme.

ARRET À la fin du programme, le lave-vaisselle émet un bref signal sonore et les voyants des programmes 4 et 5 (marqués « end ») clignotent.

On obtient l’extinction de la machine en ouvrant la porte et en appuyant sur le bouton d’ ALLUMAGE/EXTINCTION (1)

Après 5 minutes d’inactivité (cycle de lavage terminé, interrompu ou programmé sans avoir été lancé), le lave-vaisselle passe en stand-by afin de réduire la consommation d’énergie. Dans cet état, le système de visualisation du lave-vaisselle (voyants ou afficheur en fonction des modèles) est reprogrammé plus lentement (1 allumage toutes les 5 secondes

À la fin du programme de lavage, attendre au moins 20 minutes avant d’extraire la vaisselle, de sorte à ce qu’elle refroidisse. Pour éviter que d’éventuelles gouttes d’eau restées dans le panier supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider tout d’abord le panier inférieur et ensuite le panier supérieur.Instructions pour l'utilisateur

Après avoir correctement installé le lave-vaisselle, le préparer afin qu’il puisse entrer en fonction en effectuant les opérations suivantes: Régler l’adoucisseur d’eau; Introduire du sel régénérant; Introduire du produit de rinçage et du détergent.

2.1 Utilisation de l’adoucisseur d’eau

La quantité de calcaire contenu dans l’eau (indice de dureté de l’eau) est responsable des taches blanchâtres sur la vaisselle sèche, laquelle, avec le temps, a tendance à devenir opaque. Le lave-vaisselle est équipée d’un adoucisseur automatique qui, en utilisant du sel régénérant spécifique, soustrait à l’eau les substances durcissantes.

En utilisant de l’eau d’une dureté moyenne, le nouveau chargement de sel devra être effectué environ tous les 20 lavages. Le réservoir de l’adoucisseur a une capacité d’environ 1 kg de sel en grains et est situé sur le fond du lave-vaisselle. Certains modèles sont dotés d’un indicateur optique de niveau de sel. Dans cette modèles le bouchon du réservoir du sel contient un flotteur de couleur verte qui descen lorsque la concentration de sel dans l’eau diminue. Lorsque le flotteur vert n’est plus visible du bouchon transparent, ajouter le sel régénérant. Après avoir sorti le panier inférieur, dévisser le bouchon du réservoir dans le sens contraire des aiguilles d'un montre et verser le sel en utilisant l’entonnoir fourni. Avant de revisser le bouchon, éliminer les éventuels résidus de sel près de l’ouverture du goulot.

À la première utilisation du lave-vaisselle, il faut également introduire, en plus du sel, un litre d’eau. Après chaque remplissage du réservoir, s’assurer que le bouchon soit soigneusement refermé. Le mélange d’eau et d'éventuel détergent ne doit pas pénétrer dans le réservoir du sel car cela compromettrait le fonctionnement de l’installation de régénération. Dans ce cas la garantie ne serait plus valable. N’utiliser que du sel régénérant pour lave-vaisselle domestiques. Si on utilise du sel en pastilles ne pas remplir complètement le réservoir.

SELInstructions pour l'utilisateur

Ne pas utiliser de sel alimentaire car il contient des substances non solubles qui peuvent, avec le temps, compromettre le fonctionnement de l'adoucisseur. Lorsque cela est nécessaire, effectuer l’opération de chargement du sel avant de faire démarrer le programme de lavage ; la solution saline excessive sera ainsi éliminée par l’eau ; un séjour prolongé d’eau salée à l’intérieur de la cuve de lavage peut provoquer des phénomènes de corrosion et ne peut en aucun cas engager notre responsabilité. Veillez donc à ce que la cuve inox de votre lave- vaisselle soit toujours vidée de l'eau de lavage lorsque le lave- vaisselle n'est pas utilisé.

Faire attention à ne pas confondre l’emballage du sel avec celui du détergent : l’introduction de détergent dans le réservoir du sel endommagera l’adoucisseur.

Le réglage s'effectue au moyen du BOUTON DE SÉLECTION DE CYCLES (3). Maintenir enfoncé le bouton jusqu’au clignotement de l’INDICATEUR DE RÉGLAGE DE DURETÉ DE L'EAU (4). Les VOYANTS DU CYCLE SÉLECTIONNÉ (2) indiquent le réglage courant. De simples pressions sur le bouton modifient la sélection selon la séquence du tableau suivant :

À la suite du réglage ou de l'affichage de celle qui est configurée, il suffit de relâcher le bouton pendant quelques secondes, et le lave-vaisselle se remet automatiquement à l’état standard en quittant le mode réglage.Instructions pour l'utilisateur

REGLAGE Duretés Allemandes (°dH)

Duretés Françaises (°dF)

Demander les informations relatives au degré de dureté de l’eau à l’entreprise hydrique de distribution. Réglage par défaut :

2.2 Utilisation du distributeur du produit de lavage et

de rinçage Le distributeur de détergent et le doseur du produit de rinçage se trouvent dans la partie interne de la porte : le distributeur à gauche et le doseur à droite.

À l’exception du programme TREMPAGE, avant chaque lavage il faudra introduire dans le distributeur la dose adéquate de détergent. Le produit pour le rinçage sera par contre ajouté seulement en fonction des besoins.Instructions pour l'utilisateur

ADDITION DU PRODUIT POUR LE RINÇAGE Le produit de rinçage accélère le séchage de la vaisselle et empêche la formation de taches et de dépôts de calcaire ; il est automatiquement ajouté à l’eau au cours du dernier rinçage à partir du réservoir qui se trouve sur le côté intérieur de la porte.

Pour ajouter le produit de rinçage: Ouvrir le conteneur, en appuyant et en soulevant la languette sur le couvercle. Introduire le produit de rinçage jusqu’au remplissage du conteneur. Ajouter à nouveau le produit de rinçage quand le voyant de signalement du manque de produit de rinçage s’allume. Fermer le couvercle, le déclic de fermeture est audible. Nettoyer à l'aide d'un chiffon le produit de rinçage éventuellement sorti car il pourrait produire de la mousse.Instructions pour l'utilisateur

RÉGLAGE DU DOSAGE DU PRODUIT DE RINÇAGE Appuyez et gardez enfoncé le bouton SÉLECTION PROGRAMMES (3), après environ 15" le voyant sel clignote, gardez-le enfoncé jusqu’à ce que clignote le voyant produit de rinçage (5) et que les voyants programmes (2) indiquent le réglage en cours. Appuyez alors plusieurs fois sur le bouton SÉLECTION PROGRAMMES (3) pour choisir le dosage souhaité selon le tableau suivant :

À la suite du réglage ou de l'affichage de celui qui est configuré, il suffit de relâcher le bouton pendant quelques secondes, et le lave-vaisselle se remet automatiquement à l’état standard en quittant le mode réglage.

Tous les voyants éteints au moins 2 ml b1 Un voyant allumé 3ml b2 Deux voyants allumés 4ml b3 Trois voyants allumés 5 ml b4 Quatre voyants allumés au maximum

Réglage par défaut :

La dose de produit de rinçage devra être augmentée si la vaisselle est opaque ou si elle présente des taches circulaires. Si la vaisselle est par contre collante ou si elle présente des rayures blanchâtres, il faudra réduire la dose de produit de rinçage.Instructions pour l'utilisateur

Pour ouvrir le couvercle du distributeur de détergent, appuyer légèrement sur le bouton P. Introduire le détergent ou la pastille et refermer le couvercle, en faisant glisser jusqu’au déclic d'arrêt. Pendant le lavage, le distributeur s'ouvrira automatiquement. Introduire le détergent (même sous forme de pastille) uniquement avec le conteneur secInstructions pour l'utilisateur

Quand on sélectionne un programme avec prélavage chaud (lire le tableau des programmes), introduire une quantité supplémentaire de détergent dans le compartiment G/H (selon les modèles). N’utiliser que des détergents spécifiques pour lave-vaisselle. Garder les emballages de détergent bien fermés en lieu sec, pour empêcher la formation de grumeaux qui compromettraient les résultats de lavage. Après leur ouverture, les produits ne doivent pas être gardés trop longtemps car le détergent perd de son efficacité. Ne pas utiliser de détergents pour laver la vaisselle à la main sous peine de compromettre le fonctionnement du lave-vaisselle. Doser correctement la quantité de détergent car une quantité insuffisante provoque une élimination incomplète de la saleté, tandis qu’une quantité excessive n’augmente pas l’efficacité du lavage, mais ne représente par contre qu’un gaspillage. Pour la protection de l’environnement nous conseillons l’emploi de détergents sans phosphates ni chlore.

L’introduction de détergent, même liquide, dans le réservoir du produit de rinçage endommagera le lave-vaisselle.

2.3 Avertissements et conseils généraux

Avant de procéder au premier lavage avec votre lave-vaisselle, il est opportun de lire les conseils suivants concernant la nature de la vaisselle à laver et de son placement dans les paniers. Il n’existe généralement pas de limites quant au lavage de la vaisselle d’usage domestique, mais dans certains cas il faudra tenir compte de ses caractéristiques. Avant de disposer la vaisselle dans les paniers, il est nécessaire : d’éliminer les restes de nourriture les plus gros, comme par exemple les os ou les arêtes qui pourraient non seulement engorger le filtre, mais endommager également la pompe de lavage ; faire tremper les casseroles ou les poêles qui présentent sur leur fond des résidus de nourriture brûlée afin que ces derniers se détachent plus facilement ; les placer ensuite dans le PANIER INFÉRIEUR. Effectuer un prélavage de la vaisselle sous l’eau courante avant de la charger dans les paniers représente un gaspillage inutile d’eau. Une disposition correcte de la vaisselle assure de bons résultats de lavage.Instructions pour l'utilisateur

ATTENTION ! S’assurer que la vaisselle soit bien bloquée, qu’elle ne puisse pas se renverser et qu’elle n’entrave pas la rotation des bras de lavage durant le fonctionnement; Ne pas introduire de petits objets dans les paniers ; en tombant, ils pourraient bloquer les bras de lavage ou la pompe de lavage; Les récipients tels que les tasses, les bols, les verres et les casseroles doivent toujours être disposés avec leur ouverture vers le bas et leur cavité oblique pour permettre l’écoulement de l’eau; Ne pas disposer les articles de vaisselle les uns sur les autres ou de sorte à ce qu’ils se couvrent réciproquement; Ne pas disposer les verres trop près les uns des autres car, en se touchant, ils pourraient se casser ou il pourrait y rester des taches. S’ASSURER que la vaisselle utilisée soit indiquée pour lavage en lave-vaisselle. Vaisselle ne pouvant être lavée dans un lave-vaisselle : Casseroles et vaisselle en bois : elles peuvent s’abîmer à cause des températures de lavage élevées; Objets d’artisanat : ils peuvent rarement être lavés dans un lave- vaisselle. Les températures relativement élevées de l’eau et les détergents utilisés peuvent les endommager; Vaisselle en plastique : la vaisselle en plastique résistant à la chaleur doit être lavée dans le panier supérieur; Vaisselle et objets en cuivre, étain, zinc et laiton : elle tend à se tacher; Argenterie : la vaisselle en argent peut se tacher; Verre et cristal : les objets en verre et en cristal peuvent généralement être lavés dans un lave-vaisselle. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux lavages ; pour ce type de matériaux, nous conseillons de toujours utiliser le programme le moins agressif du tableau des programmes; Vaisselle avec des décorations : les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaisselle, même s’il peut arriver que leurs couleurs pâlissent après des lavages fréquents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un mois.Instructions pour l'utilisateur

2.4 Utilisation des paniers

Le lave-vaisselle a une capacité de 13 couverts, y compris la vaisselle de service.

Le panier inférieur reçoit l’action du bras de lavage inférieur à l’intensité maximale et devra donc contenir la vaisselle la plus "difficile"et la plus sale. Toutes les combinaisons et variétés de charge sont permises à condition que l’on prenne soin de disposer la vaisselle, les casseroles et les poêles de façon à ce que toutes les surfaces soient exposées aux jets d’eau provenant du bas.

Pour exploiter au maximum l’espace dans le panier lorsque l’on charge de la vaisselle de grandes dimensions, certains modèles sont dotés de supports basculants pour assiettes en 2 ou 4 secteurs.

Avec supports basculants

Certains modèles sont équipés de supports du panier inférieur utiles pour améliorer le séchage des assiettes. Les supports se trouvent dans le sachet des accessoires, pour les utiliser, les enfiler dans les logements prévus (voir figure).Instructions pour l'utilisateur

Disposer soigneusement et verticalement les assiettes plates, creuses, à dessert et les plats. Les casseroles, les poêles et leurs couvercles correspondants doivent être retournés vers le bas. Disposer les assiettes creuses et celles à dessert en ayant toujours soin de laisser un espace entre elles. Exemples de chargement :

Il est conseillé de charger le panier supérieur avec de la petite vaisselle ou de la vaisselle d’une grandeur moyenne, comme par exemple des verres, des assiettes, des tasses à café ou à thé, des assiettes sans rebord et des objets légers en plastique. Si le panier supérieur est utilisé dans la position la plus basse, on pourra également y charger des plats à condition que ces derniers soient peu sales.

Mettre les assiettes tournées vers l’avant ; les tasses et les récipients creux seront placés avec l’ouverture tournée ves le bas. Le côté gauche du panier pourra être chargé avec les tasses et les verres disposés sur deux plans. Au centre on peut enfiler les assiettes et les assiettes à dessert verticalement dans les supports prévus.

Exemples de chargement :Instructions pour l'utilisateur

Il est destiné à contenir toutes sortes de couverts, à l'exception de ceux d'une longueur telle qu'ils interfèrent avec le pulvérisateur supérieur. Les couverts doivent être placés dans les espaces prévus sur les grilles supérieures pour permettre un écoulement optimal de l'eau. Les fourchettes et les cuillères doivent être positionnées avec le manche vers le bas, en prenant soin de ne pas se blesser avec les dents des fourchettes. Les couteaux doivent être placés dans le plateau spécial sur le panier supérieur ou dans le tiroir à couverts s'il y en a un (selon le modèle acheté), sinon placez-les avec les manches vers le haut. Les louches, les cuillères en bois et les couteaux de cuisine peuvent être placés dans le panier supérieur, en veillant à ce que l'extrémité des couteaux ne dépasse pas du panier. Les grilles supérieures peuvent être ouvertes pour insérer de petits objets, par exemple.

Le panier à couverts coulisse dans le sens transversal et peut être placé à n’importe quel endroit permettant une utilisation optimale de l’espace du panier inférieur.Instructions pour l'utilisateur

Si le panier inférieur a des supports inclinables, il est préférable de les baisser pour faciliter le chargement.Instructions pour l'utilisateur

(selon le modèle) Plateau porte-couverts Pour couteaux, petites cuillères (à café et à dessert) et longs objets. Les extrémités sont destinées à retenir les verres à long pied. - Il peut être démonté en enfonçant et en poussant simultanément les leviers de déblocage (B). - Il doit être baissé si le panier supérieur est réglé dans la position la plus haute. Appuyer simultanément sur les enclenchements (G).Instructions pour l'utilisateur

Abattants Pour tasses, petites tasses et longs objets. Les extrémités sont destinées à retenir les verres à long pied En cas de non- utilisation, ils peuvent être soulevés (jusqu’au déclic d'arrêt) en position verticale.

Abattants coulissants Pour petits objets, tasses et petites tasses. Ils peuvent être utilisés fermés ou ouverts (tirer la partie supérieure coulissante). Pour les fermer, appuyer sur le déblocage (S) et les faire défiler vers le bas. Les extrémités sont destinées à retenir les verres à long pied (même si elles sont fermées). En cas de non-utilisation, ils peuvent être soulevés (jusqu’au déclic d'arrêt) en position verticale.Instructions pour l'utilisateur

Supports rabattables Ils peuvent être bloqués à la verticale, posés au fond du panier s’ils ne sont pas utilisés, ou mis en position intermédiaire, selon les exigences. Le support unique de droite est idéal comme appui des verres à long pied.Instructions pour l'utilisateur

Le panier supérieur est réglable en hauteur pour permettre le positionnement, dans le panier inférieur, d’assiettes ou de vaisselle de grandes dimensions. Le réglage peut être de type

, selon le modèle de lave-vaisselle.

Version A : à extraction réglable sur deux positions. Extraire les deux rails à glissière du panier ; Enlever les butées en les décrochant comme indiqué sur la figure ; Extraire le panier; Introduire les deux roues supérieures ou inférieures dans le rail selon le réglage désiré; Repositionner les butées dans la position d’origine ; Le côté gauche et le côté droit du panier doivent toujours être positionnés à la même hauteur

Version B : réglable sur trois positions des deux côtés. Les côtés du panier doivent toujours être positionnés à la même hauteur. Lever le panier en le tirant par le bord supérieur (1), jusqu’au premier ou second déclic selon la hauteur désirée. Baisser le panier après l’avoir débloqué, en tirant le levier de déblocage (2). Le réglage est également possible avec le panier chargé ; dans ce cas, quand on le baisse il est préférable de le retenir avec une main pour éviter des coups à la vaisselle.Instructions pour l'utilisateur

3. Nettoyage et entretien

Avant d’effectuer l’entretien de l’appareil, enlever la fiche ou interrompre l’alimentation par le dispositif d’interruption omnipolaire.

3.1 Avertissements et conseils généraux

Éviter l’emploi de détergents abrasifs ou acides. Les surfaces extérieures et la contre-porte du lave-vaisselle devront être nettoyées à intervalles réguliers à l’aide d’un chiffon moelleux et humide ou bien avec un détergent normal pour surfaces peintes. Les joints d’étanchéité de la porte devront être nettoyés avec une éponge humide. Il est périodiquement conseillé (une ou deux fois par an) de nettoyer la cuve et les joints pour éliminer la saleté ayant pu se déposer en utilisant un chiffon moelleux et de l’eau.

NETTOYAGE DU FILTRE D’ARRIVÉE D’EAU Le filtre d’arrivée d’eau A situé à la sortie du robinet a besoin d’être périodiquement nettoyé. Après avoir fermé le robinet d’eau, dévisser l’extrémité du tuyau d’arrivée d’eau, retirer le filtre A et le nettoyer délicatement sous un jet d’eau courante. Réinsérer le filtre A dans son logement et revisser soigneusement la bague du tuyau d’arrivée d’eau.

Les bras de lavage sont facilement démontables pour permettre le nettoyage périodique des buses et prévenir des engorgements possibles. Les laver sous un jet d’eau et les réintroduire soigneusement dans leurs logements, en vérifiant que leur mouvement circulaire ne soit en aucun cas entravé. Pour enlever le bras de lavage supérieur il faut dévisser la bague de fixation R. Pour enlever le bras de lavage inférieur il faut tout simplement le soulever vers le haut, en tirant au milieu. Pour enlever le bras de lavage orbital il faut saisir le bras le plus long et soulever le bras orbital vers le haut. Laver les bras sous un jet d’eau courante et les réinsérer soigneusement dans leur logement. Après avoir remonté les bras de lavage, vérifier qu'ils tournent librement. Dans le cas contraire, vérifier s'ils ont été correctement montés.

ORBITALInstructions pour l'utilisateur

Il est opportun de contrôler périodiquement le microfiltre central C et, s’il le faut, le nettoyer. Pour l’enlever, il faut saisir les languettes, tourner dans le sens contraire des aiguilles d'une montre et soulever vers le haut; pousser par en bas le filtre central D pour l’extraire du microfiltre; séparer les deux parties qui composent le filtre en plastique en appuyant sur le corps du filtre dans la zone indiquée par le fléches; retirer le filtre central en le soulevant.

INSTRUCTIONS ET CONSEILS POUR UN BON ENTRETIEN : Les filtres doivent être nettoyés à l’eau courante avec une brosse dure. Vérifier qu’il n’y ait pas de résidus alimentaires sur le filtre lorsque vous enlevez celui-ci. Ces résidus, en tombant dans la vidange, pourraient bloquer certains composants hydrauliques ou obstruer les trous des bras d’aspersion. Il est indispensable de nettoyer les filtres attentivement et selon les indications susmentionnées : le lave-vaisselle ne peut pas fonctionner si les filtres sont engorgés. Remettre soigneusement les filtres dans leur logement afin d’éviter d’endommager la pompe de lavage. SI LE LAVE-VAISSELLE RESTE INUTILISÉ PENDANT LONGTEMPS : Effectuer le programme de trempage deux fois de suite. Débrancher la fiche de la prise de courant. Laisser la porte légèrement ouverte de sorte à empêcher la formation de mauvaises odeurs à l’intérieur de la cuve de lavage. Remplir le doseur de produit pour le rinçage. Fermer le robinet de l’eau.Instructions pour l'utilisateur

AVANT DE RÉUTILISER LE LAVE-VAISSELLE APRÈS UN ARRÊT PROLONGÉ: Contrôler qu’il n’y ait pas de dépôts de boue ou de rouille à l’intérieur de la tuyauterie ; si tel est le cas, laisser couler l’eau du robinet d’alimentation pendant quelques minutes. Rebrancher la fiche dans la prise de courant. Raccorder le tuyau flexible d’alimentation d’eau et rouvrir le robinet.

ÉLIMINATION DE PETITS INCONVÉNIENTS

Dans certains cas, il est possible d’éliminer personnellement d’éventuels inconvénients avec l’aide des instructions suivantes : Si le programme ne démarre pas, vérifier que : Le lave-vaisselle soit branché au réseau électrique; La distribution d’énergie électrique n’ait pas été interrompue; Le robinet de l’eau soit ouvert; La porte du lave-vaisselle ait été correctement fermée.

Si de l’eau stagne dans le lave-vaisselle, vérifier que : le tuyau d’évacuation ne soit pas plié ; le siphon de vidange ne soit pas bouché ; les filtres du lave-vaisselle ne soient pas engorgés. Si la vaisselle n’est pas propre, vérifier que : le détergent ait été introduit en quantité suffisante ; il y ait du sel régénérant dans le réservoir spécifique ; la vaisselle ait été disposée correctement ; le programme sélectionné soit approprié au type et au degré de saleté de la vaisselle ; tous les filtres soient propres et correctement insérés dans leurs logements ; les orifices de sortie de l’eau des bras de lavage ne soient pas bouchés ; aucun objet n’ait bloqué la rotation des bras de lavage.Instructions pour l'utilisateur

Si la vaisselle ne sèche pas ou reste opaque, vérifier que : il y ait du produit de rinçage dans le distributeur spécifique ; le réglage de la distribution de ce produit soit correct ; le détergent utilisé soit d’une bonne qualité et qu’il n’ait pas perdu ses caractéristiques (par exemple à cause d’une conservation avec l’emballage ouvert). Si la vaisselle présente des rayures, des taches…vérifier que : le réglage du dosage du produit de rinçage ne soit pas excessif. Si des traces de rouille sont visibles dans la cuve : la cuve est en acier inox résistant à la corrosion et donc d’éventuelles taches de rouille sont dues à des éléments externes (traces de rouille provenant de conduites de l’eau, de casseroles, de couverts, etc.). Pour éliminer ces taches il existe dans le commerce des produits spécifiques. Vérifier que les justes doses de détergent soient utilisées. Certains détergents peuvent être plus corrosifs que d’autres. Vérifier que le bouchon du réservoir du sel soit bien fermé et que le réglage de l’installation de l’adoucisseur d’eau soit correct.Instructions pour l'utilisateur

Si la porte ne se ferme pas :

1 - vérifiez la position de la dent de la serrure (D)

2 - si nécessaire, soulevez-la en agissant sur la vis en plastique (V) au

3 - vérifiez également l'état du crochet de la serrure (G) ; s'il ne s'est pas

déclenché (référence N), la porte s'ouvre et se ferme normalement ; s'il s'est déclenché (référence S), fermez la porte avec force jusqu'à son réarmement ; ouvrez et fermez la porte.Instructions pour l'utilisateur

Si, après l’application des instructions sus mentionnées, les anomalies de fonctionnement devaient persister, il faudra contacter le centre d’assistance technique autorisé le plus proche. ATTENTION : les interventions effectuées sur l’appareil par un personnel non autorisé ne sont pas couvertes par la garantie et sont donc à la charge de l’usager.Instructions pour l'utilisateur

4. Guide de dépannage

Le lave-vaisselle est en mesure de signaler une série de mauvais fonctionnements par l’allumage simultané de plusieurs voyants dont le sens est le suivant: ANOMALIE

Problème acquastop Intervention du système anti-débordement (seulement pour les modèles qui en sont équipés). Interviention en cas de fuites d’eau. S’adresser au service après- vente.

Niveau de sécurité Intervention du système qui limite le niveau d’eau dans le lave-vaisselle. Interrompre le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persiste, s’adresser au service après

Anomalie chauffage de l’eau Le chauffage de l’eau n’est pas effectué ou est effectué d’une façon anomale. Effectuer de nouveau le programme de lavage ; si le problème persiste, s’adresser au service après

Anomalie relevé de la température de l’eau. Interrompre le programme en cours, éteindre le lave- vaisselle. Allumer, programmer de nouveau le lave- vaisselle et faire partir le cycle de lavage. Si le problème persiste, s’adresser au service après

Anomalie arrivée de l’eau L’arrivée de l’eau dans le lave-vaisselle ne se fait pas ou se fait d’une façon anomale. Vérifier si les raccordements hydrauliques sont corrects, si le robinet d’entrée de l’eau est ouvert et si le filtre n’est pas obstrué. Si le problème persiste, s’adresser au service après

Anomalie évacuation de l’eau L’évacuation de l’eau ne se fait pas ou se fait d’une façon anomale. Vérifier que le tuyau d’évacuation ne soit pas plié ou écrasé et que le siphon ou les filtres ne soient pas obstrués. Si le problème persiste, s’adresser au service après-vente.Instructions pour l'utilisateur

Anomalie petite turbine (seulement pour les modèles qui en sont équipés) La quantité d’eau chargée n’est pas mesurée de façon précise. Interrompre le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persiste, s’adresser au service après

Anomalie système de lavage alterné. Interrompre le programme en cours, éteindre le lave- vaisselle. Allumer, programmer de nouveau le lave- vaisselle et faire partir le cycle de lavage. Si le problème persiste, s’adresser au service après

Anomalie système d’arrivée de l’eau. S’adresser au service après

Motopompe de lavage ne fonctionne pas

Si une situation d'alarme se produit, la machine interrompt le programme de lavage. Les alarmes E1, E2, E3, E4, E8, E9 provoquent la conclusion immédiate du programme en cours. Les alarmes E5, E6 interrompent le programme en cours et lorsque la cause est résolue le programme reprend. L’alarme E7 est visualisé à la fin du cycle qui termine étant donné que le fonctionnement du lave-vaisselle n’est pas compromis. E11 : S’adresser au service après-vente. Pour mettre à “zéro” une alarme, il faut: ouvrir et fermer la porte; ou bien, éteindre et rallumer la machine. Il est maintenant possible de reprogrammer le lave-vaisselle.

Si l’anomalie persiste, se mettre en contact avec le service assistance agréé.
