MODE D'EMPLOI DREB XXL MIELE

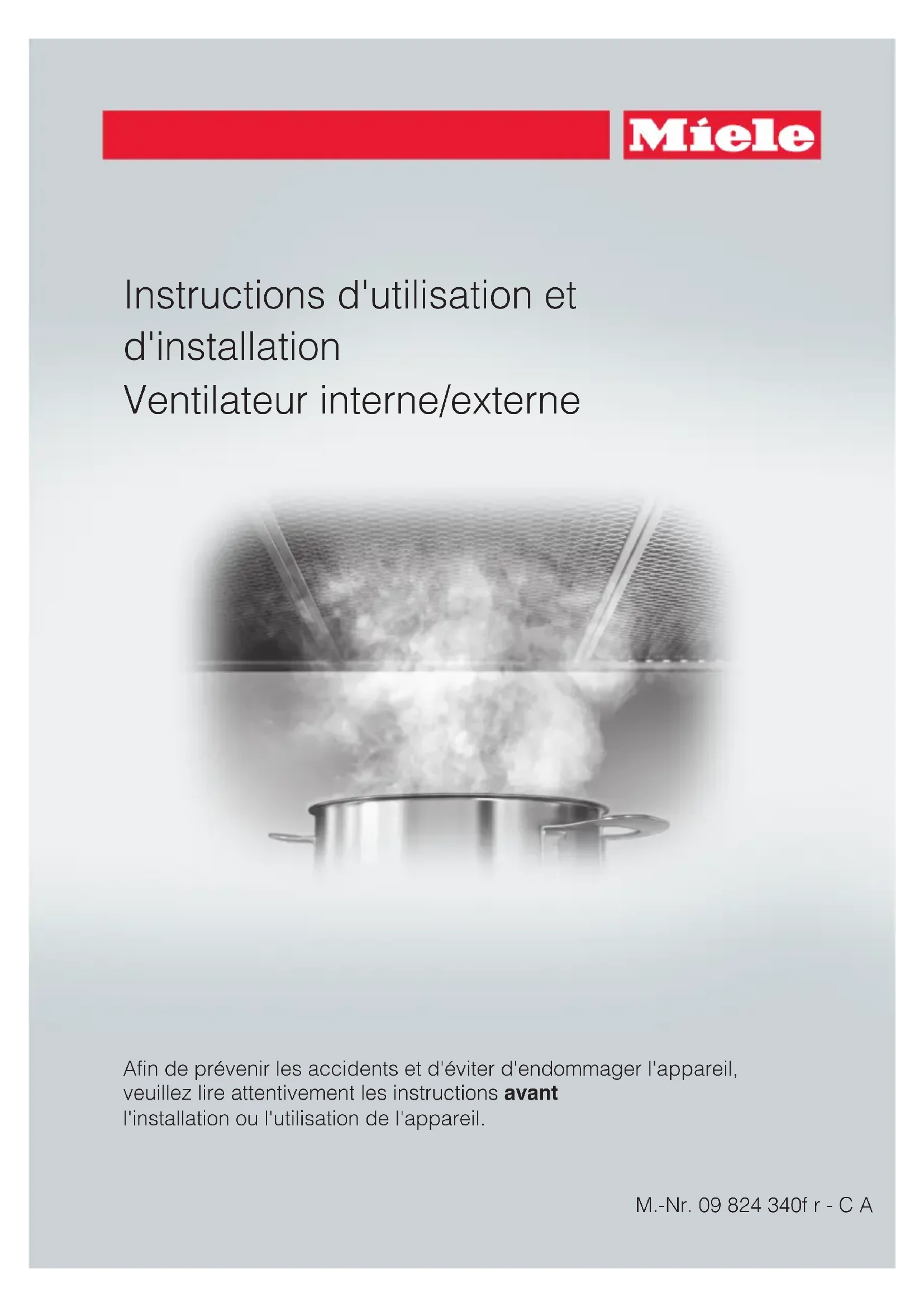

• Instructions d'utilisation et d'installation Ventilateur interne/externe Afin de prévenir les accidents et d'éviter d'endommager l'appareil, veuillez lire attentivement les instructions avant l'installation ou l'utilisation de l'appareil. M.-Nr. 09 824 340fr-CAINSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ p. 3
• Description fonctionnelle p. 7
• Ventilateur interne DRIB p. 7
• Ventilateur externe DREB p. 7
• Dimensions de l'appareil p. 8
• Installation p. 9
• Installation du ventilateur DRIB XL ou XXL à l'intérieur de la hotte de cuisine p. 11
• Installation du ventilateur DREB XL ou XXL sur un mur externe p. 11
• Branchement électrique p. 11
• Extraction de l'air p. 12
• Branchement électrique p. 13
• Service après-vente p. 14
• Protection de l'environnement Table des matières p. 15

2VEUILLEZ LIRE ET CONSERVER

CES INSTRUCTIONS Conservez cette brochure en lieu sûr afin de pouvoir la consulter au besoin et remettez-la au prochain utilisateur. Veuillez lire attentivement toutes les instructions du système de ventilation avant de l'installer ou de l'utiliser.

Cet appareil est destiné à un usage domestique seulement. Toute autre uti

lisation est déconseillée.

Cet appareil a été conçu conformé- ment aux normes de sécurité en vi- gueur. L'utilisation inappropriée de cet appareil peut causer des blessures et des dommages matériels. ,ATTENTION Cet appareil est destiné à la ventilation générale seulement. Ne l'utilisez pas pour évacuer des vapeurs ou des substances dangereuses ou explosives.

Cet appareil est conçu pour éva

cuer uniquement la fumée et les odeurs de cuisson.

Cet appareil n'a pas été conçu pour être utilisé sur un bateau ou dans des installations mobiles, comme des avions ou des véhicules récréatifs. Ce type d'utilisation est toutefois possible dans certaines circonstances. Veuillez communiquer avec votre détaillant Miele ou avec le Service technique Miele pour leur faire part de vos be

a) Utilisez cet appareil seulement de la manière recommandée par le fabri

cant. Si vous avez des questions, com

muniquez avec Miele.

b) Avant de nettoyer ou de réparer l'appareil, coupez l'alimentation élec

trique à partir du panneau de service et bloquez les dispositifs de sectionne- ment pour éviter que l'alimentation ne soit rétablie par accident. Si les dispo- sitifs de sectionnement ne peuvent être bloqués, apposez une note d'avertisse- ment bien visible sur le panneau de service.

c) Confiez l'installation et la mise à la terre de l'appareil à un technicien qualifié. Pour garantir la sécurité électrique de l'appareil, il faut le raccorder à une ins

tallation de mise à la terre appropriée. Il est essentiel de respecter cette exi

gence élémentaire en matière de sécu

rité. En cas de doute, faites vérifier l'ins

tallation électrique par un électricien qualifié.

d) Avant de raccorder l'appareil à la source d'alimentation électrique, assu

rez-vous que la tension et la fréquence correspondent à celles indiquées sur la plaque signalétique afin de ne pas en

dommager l'appareil. Dans le doute, consultez un électricien qualifié.

e) Confiez l'installation et les répara

tions uniquement à un professionnel, conformément aux normes de sécurité en vigueur. Il peut être dangereux de confier les travaux de réparation ou autres à des personnes non qualifiées.

f) Ouvrez le boîtier de l'appareil en suivant le diagramme d'installation et les instructions figurant à la section "Nettoyage et entretien" du présent ma- nuel. Aucune autre partie du boîtier ne devrait être ouverte. Il est très dange- reux de jouer avec les pièces mécani- ques ou avec les raccordements et les composants électriques. De plus, vous pourriez endommager l'appareil.

g) Avant de mettre au rebut un an

cien appareil, débranchez-le et coupez le cordon d'alimentation, par mesure de sécurité. Utilisation

N'utilisez jamais un nettoyeur à va

peur pour nettoyer l'appareil. La vapeur pourrait atteindre les composantes électriques et causer un court-circuit. Installation ,AVERTISSEMENT

a) Tous les travaux relatifs à l'instal

lation et aux fils électriques devraient être effectués par un technicien quali

fié, conformément aux normes et aux règlements en vigueur, y compris les travaux de construction classés résis- tants au feu.

b) Assurez-vous que l'aération est suffisante pour permettre la combustion et l'évacuation des gaz par le tuyau d'évent (la cheminée des appareils à foyer permet de prévenir le refoulement d'air). Suivez les consignes du fabri- cant des appareils de chauffage et res- pectez les normes de sécurité comme celles établies par la National Fire Pro

tection Association (NFPA), la American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) [Société américaine des ingénieurs en chauffage, en réfrigération et en climati

sation] ou les codes des autorités loca

c) Assurez vous de ne pas endom

mager les fils électriques ou d'autres équipements cachés lorsque vous per

cez des trous dans le mur ou le pla

d) Les hottes canalisées doivent toujours être éventées à l'extérieur.

e) Tous les raccords, dispositifs de scellement et matériaux utilisés pour installer les conduits doivent être fabri

qués de matériaux certifiés ininflamma

56Ventilateur interne DRIB Le ventilateur interne DRIB XL ne de

vrait être utilisé qu'avec les hottes de cuisine Miele DAR 1120, 1130 ou DAR 1220, 1230. Le ventilateur interne DRIB XXL ne de

vrait être utilisé qu'avec les hottes de cuisine Miele DAR 1130, 1150 ou DAR 1230, 1250. Le ventilateur sera installé à l'intérieur de la hotte de cuisine. Veuillez suivre les instructions d'installation et d'utilisa

vrait être utilisé qu'avec les hottes de cuisine Miele DAR 1120, 1130 ou DAR 1220, 1230. Le ventilateur externe DREB XXL ne de

vrait être utilisé qu'avec les hottes de cuisine Miele DAR 1130, 1150 ou DAR 1230, 1250. Il doit être installé à l'extérieur de la cui

sine sur un mur externe. Le ventilateur externe est relié au sys

tème de ventilation par un conduit d'évacuation et un câble de raccorde- ment. Le ventilateur fonctionne au moyen du panneau de commande du système de ventilation. Description fonctionnelle 7a Raccord d'évacuation b Câble de raccordement à la hotte de cuisine. Au besoin, utilisez la rallonge électrique de 10 pi (3 m) qui est fournie. Dimensions de l'appareil 8a Extraction de l'air au moyen du ventilateur interne DRIB XL ou XXL. b Recirculation au moyen du ventilateur interne DRIB XL et de la trousse de conversion DRUU. c Extraction de l'air au moyen du ventilateur externe DREB XL ou XXL. Installation 9Installation 10Installation du ventilateur DRIB XL ou XXL à l'intérieur de la hotte de cuisine

Veuillez vous reporter aux instruc

tions d'installation et d'utilisation four

nies avec la hotte de cuisine. Installation du ventilateur DREB XL ou XXL sur un mur externe Si une telle procédure d'installation ne vous est pas familière, veuillez communiquer avec Miele. Choisissez un emplacement conve- nable pour l'installation. – Assurez vous qu'il n'y a pas de piè- ces d'armature, de composantes électriques ou de tuyaux à l'intérieur du mur à l'emplacement choisi. – Installez le ventilateur externe de ma- nière que la sortie d’air soit orientée vers le bas.

Le ventilateur externe doit être instal

lé sur une surface plane. Au besoin, retirez le revêtement mural à l'emplacement choisi pour l'installation.

Vissez les supports de fixation a à l'arrière du boîtier du ventilateur.

Faites un trou pour le conduit d'éva

cuation et le câble de raccordement. Le ventilateur externe DREB XL et la hotte de cuisine sont reliés par un conduit d'évacuation de 8 po (203 mm) C; le ventilateur externe DREB XXL et la hotte de cuisine sont reliés par un conduit d'évacuation de 10 po (254 mm) C (voir la section "Extrac

Faites passer le câble de raccorde

ment b et la fiche de connexion à 6 pôles de part en part du mur, jusqu'à l'intérieur de la maison.

Faites passer le conduit d'évacuation c de part en part du mur et fixez-le au support de fixation du bloc moteur à l'aide d'un collier de serrage.

Appliquez un agent d'étanchéité le long du rebord extérieur de la paroi arrière du boîtier du ventilateur.

Fixez le ventilateur externe au mur externe à l'aide de quatre vis d. ^ Scellez les têtes des vis. ^ Le conduit est alors relié à la hotte de cuisine. Si vous utilisez un conduit de 8 po (203 mm) C, insérez le collier de ré- duction e fourni dans le raccord d'évacuation, et fixez le conduit d'évacuation au collier de réduction à l'aide d'un collier de serrage. (Voir la section "Raccord pour l'extraction d'air").

Placez le conduit d'évacuation sur le raccord du ventilateur f.

Reportez-vous à la section "Extraction de l'air" pour des instructions supplé

mentaires sur l'installation du conduit. Branchement électrique Reportez-vous aux sections "Bran

chement électrique" et "Instructions importantes sur la sécurité" avant de brancher l'appareil au réseau élec

trique. Installation 11, AVERTISSEMENT Risque d'émanation de vapeurs toxiques. Les appareils de cuisson qui fonctionnent au gaz dégagent du monoxyde de carbone qui peut être dangereux ou fatal s'il est respiré. Afin de réduire le risque d'in

cendie et d'évacuer l'air de façon adéquate, les gaz d'échappement aspirés par la hotte doivent être évacués à l'extérieur de l'im- meuble seulement. L'air vicié ne doit pas être évacué dans des espaces situés à l'inté- rieur des murs ou des plafonds, ni dans le grenier, le vide sanitaire ou le garage. Afin de réduire le risque d'in- cendie, n'utilisez que des conduits en métal. Afin de réduire les risques de blessu

res, veuillez lire les "INSTRUCTIONS

IMPORTANTES SUR LA SÉCURITÉ"

et vous y conformer. Respectez le code du bâtiment en vigueur lorsque vous installez la hotte. Conduits et raccords d'évacuation

Le conduit doit être le plus court et le plus droit possible, et il faut réduire au minimum le nombre de coudes en équerre.

Pour que l’extraction d’air soit la plus efficace possible, le diamètre du conduit ne devrait pas être inférieur à 8 po (203 mm) en ce qui concerne le ventilateur DRIB ou DREB XL, et il ne devrait pas être inférieur à 10 po (254 mm) en ce qui concerne le ven

tilateur DRIB ou DREB XXL. Les conduits plats nuisent aussi à l’effica

cité de l’extraction d’air.

Les niveaux de bruit émis par la hotte augmenteront si des conduits plats ou des conduits ronds d’un dia

mètre inférieurà8po(203 mm) sont utilisés pour le ventilateur DRIB ou DREB XL, et si des conduits plats ou des conduits ronds d’un diamètre in- férieur à 10 po (254 mm) sont utilisés pour le ventilateur DRIB ou DREB XXL. – Utilisez des tuyaux lisses ou flexibles fabriqués à partir de matériaux inin- flammables conçus pour les conduits d’évacuation.

Lorsque le conduit est horizontal, il doit être situé à au moins

po à tous les pieds (1 cm à tous les mè

tres) de la hotte afin d'éviter que des gouttes de condensation tombent dans l'appareil. Important Si les conduits traversent des pièces, des plafonds, des garages, etc. où la température varie, il peut être néces

saire d'isoler les conduits pour réduire la condensation.

CES INSTRUCTIONS : Tous les travaux électriques doivent être effectués par un technicien qualifié, conformément aux normes de sécurité nationales (pour les États-Unis : ANSI-NFPA 70) et loca

les. L’installation, les réparations et les autres travaux effectués par des personnes non qualifiées peuvent être dangereux. Assurez-vous que l’appareil est hors tension lors des travaux d’installa- tion ou de réparation. Les ventilateurs DRIB/DREB XL ne peuvent être utilisés qu'avec les hot- tes de cuisine Miele DAR 1120, 1130 ou DAR 1220, 1230. Les ventilateurs DRIB/DREB XXL ne peuvent être utilisés qu'avec les hot

tes de cuisine Miele DAR 1130, 1150 ou DAR 1230, 1250.

Avant d’installer le ventilateur, assu

rez vous que la tension, la charge et l'intensité du courant indiquées sur la plaque signalétique de l’appareil cor

respondent bien à celles du réseau électrique de la résidence. Si vous avez des questions concernant le branchement de votre appareil à l'ali

mentation électrique, veuillez consulter un électricien agréé ou communiquer avec le Service technique Miele. Pour obtenir de plus amples renseigne

ments, reportez-vous à la dernière page des présentes instructions.

LA TERRE. Important : Pour s'assurer que l'ap

pareil est sécuritaire avant de l'ins

taller, il est recommandé d'installer un interrupteur de protection (30 mA).

Branchez le ventilateur à la hotte de cuisine au moyen du câble de rac

cordement et de la fiche de connexion à 6 pôles.

Si nécessaire, utilisez le câble de ral

Tension.....................120V Fréquence ..................60Hz Intensité du courant ............15A Branchement électrique 13Réparations Si vous ne pouvez pas résoudre certai

nes anomalies, veuillez communiquer avec le Service technique Miele :

Lorsque vous communiquez avec le Service technique, veuillez avoir le modèle et le numéro de série de votre appareil en main. Ces renseignements figurent sur la plaque signalétique. Service après-vente 14Enlèvement des produits d’em

ballage La boîte de carton et les produits d’em

ballage protègent l’appareil durant le transport. Ces matériaux sont biodégra

dables et recyclables. Veuillez les recy

Pour prévenir les risques de suf

focation, débarrassez-vous des em

ballages, sacs et autres produits en plastique en toute sécurité et te

nez-les hors de la portée des en

fants. Mise au rebut de votre ancien appareil Les vieux appareils peuvent contenir des matériaux recyclables. Veuillez communiquer avec le centre de recyclage de votre localité pour savoir comment les recycler. Avant de mettre au rebut votre ancienne hotte, débranchez-la et coupez le cordon d’alimentation électrique pour prévenir les accidents. Protection de l'environnement
