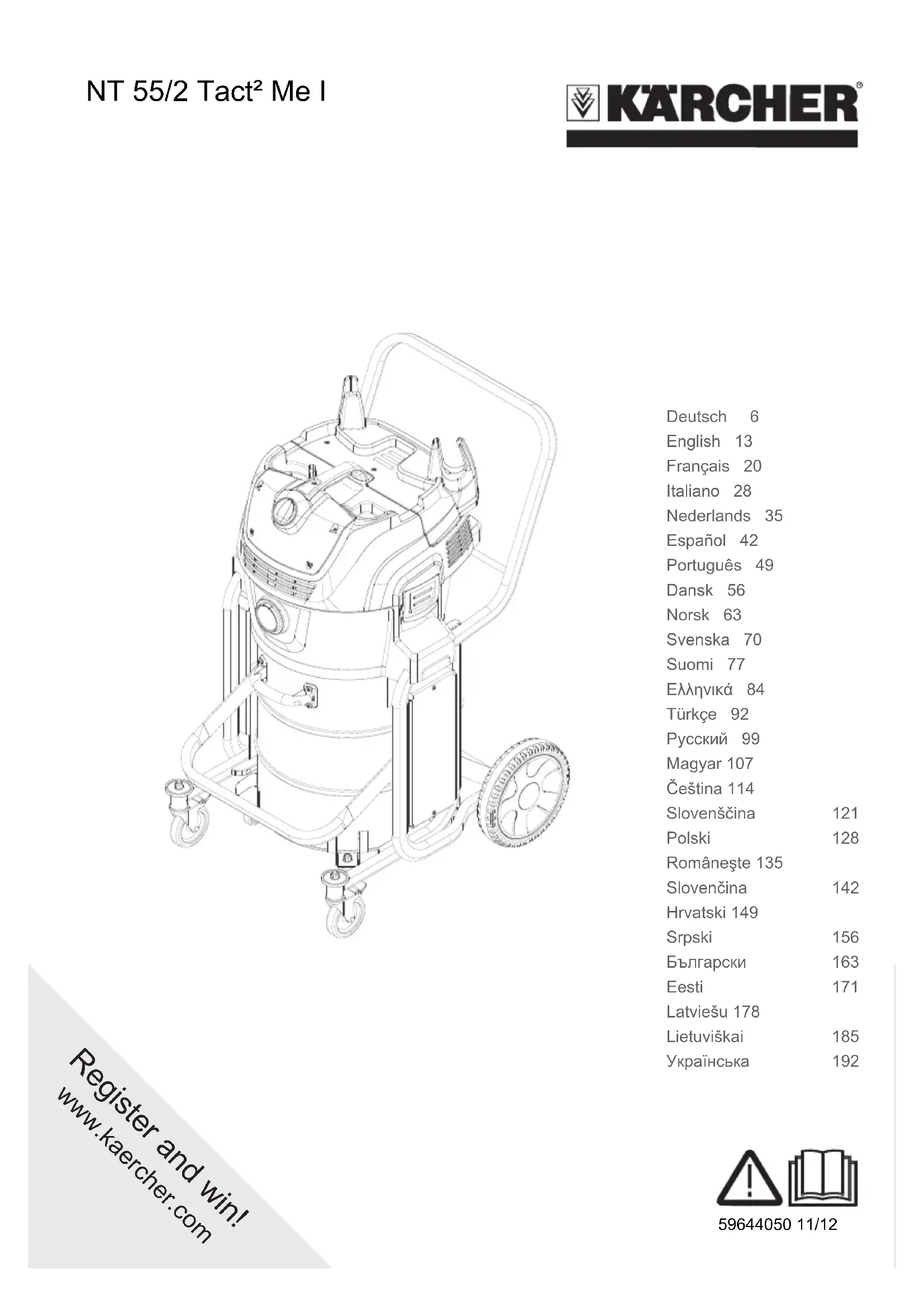

MODE D'EMPLOI NT 552 Tact² Me I Kärcher

• Part no.: Cable length EU 6.649-915.0 10 m 19EN– 1 Lire ces notice originale avant la première utilisation de votre ap- pareil, se comporter selon ce qu'elles re- quièrent et les conserver pour une utilisation ultérieure ou pour le propriétaire futur. – Avant la première mise en service, vous devez impérativement avoir lu les consignes de sécurité N° 5.956-249 ! – En cas de non-respect des instructions de service et des consignes de sécuri- té, l'appareil risque de subir des dom- mages matériel et l'utilisateur ainsi que toute tierce personne sont exposés à des dangers potentiels. – Contactez immédiatement le revendeur en cas d'avarie de transport. Instructions relatives aux ingrédients (REACH) Les informations actuelles relatives aux in- grédients se trouvent sous : www.kaercher.com/REACH Danger Pour un danger immédiat qui peut avoir pour conséquence la mort ou des bles- sures corporelles graves. 몇 Avertissement Pour une situation potentiellement dange- reuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort. Attention Pour une situation potentiellement dange- reuse qui peut avoir pour conséquence des blessures légères ou des dommages maté- riels. 몇 Avertissement Cet appareil n'est pas conçu pour aspirer des poussières nocives. – Cet aspirateur est destiné au nettoyage à sec et au nettoyage par voie humide des sol et murs. – Cet appareil convient à un usage indus- triel, par exemple dans le cadre d'hô- tels, d'écoles, d'hôpitaux, d'usines, de magasins, de bureaux et d'agences de location. Table des matières Protection de l’environnement FR Symboles utilisés dans le mode d'emploi p. 1
• FR Utilisation conforme p. 1
• FR Éléments de l'appareil p. 1
• FR Mise en service p. 2
• FR Utilisation p. 2
• FR Transport p. 3
• FR Entreposage p. 4
• FR Entretien et maintenance p. 4
• FR p. 4
• Assistance en cas de panne FR Garantie p. 5
• FR Accessoires et pièces de re- change p. 6
• FR p. 6
• Déclaration de conformité CE FR p. 7
• Caractéristiques techniques FR Protection de l’environnement Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage. Les appareils usés contiennent des matériaux précieux recy- clables lesquels doivent être ap- portés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les subs- tances similaires dans l'environ- nement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les ap- pareils hors d'usage. Symboles utilisés dans le mode d'emploi Utilisation conforme 20 FR– 2 1 Electrodes 2 Flexible d’aspiration 3 Guidon de poussée 4 Verrouillage de la tête d'aspiration 5 Bague intermédiaire 6 Roue 7 Bâti de transport 8 Récipient collecteur 9 Roulette du châssis avec frein d'arrêt 10 Tête d'aspiration 11 Roulette du collecteur de saletés 12 Buse pour sol 13 Tuyau d'aspiration 14 Etrier du mécanisme de pose 15 Poignée du collecteur de saletés 16 Consoles d'aspiration 17 Recouvrement du filtre 18 Crochet pour flexible et câble 19 Coude 20 Prolongement d'électrode 21 Interrupteur rotatif 22 Poignée de transport 23 Support pour buse de sol 24 Support pour buse à joint 25 Support pour tubes d'aspiration 26 Plaque signalétique 27 Filtre plat de plis 28 Câble d’alimentation 29 Nettoyage du filtre – Les éléments de commande pour le processus de nettoyage sont jaunes. – Les éléments de commande pour la maintenance et l'entretien sont en gris clair. Attention Le filtre à plis plats ne doit jamais être retiré durant l'aspiration. Les charges statiques sont évacuées par les embouts de raccordement reliés à la terre. La formation d'étincelles et les chocs électriques avec les accessoires condui- sant l'électricité (option) sont ainsi évités. – Pour l'aspiration de poussières fines, il est possible d'utiliser de surcroît un filtre à membrane pouvant être fermé (ac- cessoires spécial). Bloquer le frein de stationnement. Illustration Tirer l'étrier du mécanisme de pose vers le haut. Le réservoir est déverrouil- lé et s'abaisse. Illustration Retirer le collecteur au niveau de la poi- gnée. Illustration Disposer le sachet pour le recyclage de telle sorte qu'il soit bien plaqué sur la paroi extérieure et sur le fond du réser- voir. Retourner le sachet d'élimination sur le réservoir. Veillez à ce que le sachet d'élimination ne soit pas retourné sur les languettes de suspension placées sur le réservoir. Remettre le réservoir en place et le ver- rouiller avec l'étrier du mécanisme de pose. 몇 Avertissement Risque d'écrasement ! Ne mettre en aucun cas les mains entre le récipient collecteur et la bague intermédiaire ou à la proximité mécanisme de levage pendant le verrouillage. Verrouiller le collecteur en ac- tionnant l'étrier du mécanisme de pose des deux mains. Éléments de l'appareil Repérage de couleur Mise en service Système antistatique Aspiration de poussières Monter le sac d'élimination 21FR– 3 Illustration Démonter les bandes de brosse Monter les lèvres en caoutchouc. Remarque : la face structurée des lèvres en caoutchouc doit être dirigée vers l'exté- rieur. – Pour aspirer des saletés humides, il faut toujours retirer le sac d'élimination (accessoire spécial). Bloquer le frein de stationnement. Illustration Tirer l'étrier du mécanisme de pose vers le haut. Le réservoir est déverrouil- lé et s'abaisse. Illustration Retirer le collecteur au niveau de la poi- gnée. Illustration Retourner le sac d'élimination. Fermer fermement le sachet pour le re- cyclage avec la glissière de fermeture. Retirer le sac d'élimination. Eliminer le sac d'élimination selon les dispositions légales. Remettre le réservoir en place et le ver- rouiller avec l'étrier du mécanisme de pose. 몇 Avertissement Risque d'écrasement ! Ne mettre en aucun cas les mains entre le récipient collecteur et la bague intermédiaire ou à la proximité mécanisme de levage pendant le verrouillage. Verrouiller le collecteur en ac- tionnant l'étrier du mécanisme de pose des deux mains. Attention Tenir compte des prescriptions locales pour le traitement des eaux usées. – Pour l'aspiration de saletés humides avec le suceur plat ou le petit suceur, ou bien si l'aspiration consiste surtout à as- pirer de l'eau d'un réservoir, il est re- commandé de désactiver la fonction "Nettoyage automatique du filtre". – L'appareil se met automatiquement hors marche lorsque le niveau de li- quide maxi est atteint. – En cas de liquides non conducteurs (par exemple émulsion de perçage, huiles et graisses), l'appareil n'est pas mis hors marche lorsque le ré- servoir est plein. Le niveau de rem- plissage doit être contrôlé en permanence et le réservoir doit être vidé à temps. – À la fin de l'aspiration humide : nettoyer le filtre à plis plats en même temps que le filtre. Nettoyer les électrodes et les prolongements d'électrode avec une brosse. Nettoyer le réservoir avec un chiffon humide et le sécher. Illustration Le flexible d'aspiration est doté d'un sys- tème à clip. Il est possible de raccorder tous les accessoires C-40/C-DN-40. Aspiration humide Montage des lèvres en caoutchouc Retirer le sac d'élimination Généralités Clip de fixation Utilisation Interrupteur rotatif – Appareil MARCHE – Nettoyage de filtre AR- RÊT – Appareil ARRÊT – Appareil MARCHE – Nettoyage de filtre MARCHE 22 FR– 4 Brancher la fiche secteur. Enclencher l'appareil à l'aide de l'inter- rupteur rotatif. L'appareil est équipé d'un nouveau type de nettoyage double de filtre particulièrement efficace pour les poussières fines. Avec ce procédé, le filtre à plis plats est automati- quement nettoyé par un souffle (bruit pul- sant) toutes les 7,5 secondes. Couper l'appareil à l'aide de l'interrup- teur rotatif. Retirer le connecteur de la prise. Bloquer le frein de stationnement. Illustration Tirer l'étrier du mécanisme de pose vers le haut. Le réservoir est déverrouil- lé et s'abaisse. Illustration Retirer le collecteur au niveau de la poi- gnée. Vider le réservoir. Remettre le réservoir en place et le ver- rouiller avec l'étrier du mécanisme de pose. 몇 Avertissement Risque d'écrasement ! Ne mettre en aucun cas les mains entre le récipient collecteur et la bague intermédiaire ou à la proximité mécanisme de levage pendant le verrouillage. Verrouiller le collecteur en ac- tionnant l'étrier du mécanisme de pose des deux mains. Nettoyer la partie intérieure et exté- rieure de l'appareil en l'aspirant et en l'essuyant avec un chiffon humide. Illustration Conserver le flexible d'aspiration et le câble d'alimentation de la manière re- présentée. Entreposer l’appareil dans un endroit sec et le sécuriser contre toute utilisa- tion non autorisée. Attention Risque de blessure et d'endommagement ! Respecter le poids de l'appareil lors du transport. Retirer le tube d'aspiration avec la buse de sol du support. Pour transporter l'ap- pareil, le saisir au niveau de la poitnée et du tube d'aspiration. Pour transporter l'appareil, le saisir au niveau du châssis et du guidon de poussée. Pour transporter l’appareil sur de plus longues distances, le tirer derrière soi au moyen du guidon de poussée. Sécuriser l'appareil contre les glisse- ments ou les basculements selon les di- rectives en vigueur lors du transport dans des véhicules. Attention Risque de blessure et d'endommagement ! Prendre en compte le poids de l'appareil à l'entreposage. Cet appareil doit uniquement être entrepo- sé en intérieur. Danger Avant d'effectuer tout type de travaux sur l'appareil, le mettre hors service et débran- cher la fiche électrique. Mettre l'appareil en marche Nettoyage automatique du filtre Mise hors service de l'appareil Après chaque mise en service Vider le réservoir Nettoyage de l’appareil Ranger l’appareil Transport Entreposage Entretien et maintenance 23FR– 5 Ouvrir le recouvrement du filtre. Remplacer le filtre à plis plats. Fermer le recouvrement du filtre, il faut l'entendre s'enclencher. Bloquer le frein de stationnement. Illustration Tirer l'étrier du mécanisme de pose vers le haut. Le réservoir est déverrouil- lé et s'abaisse. Illustration Retirer le collecteur au niveau de la poi- gnée. Illustration Retourner le sac d'élimination. Fermer fermement le sachet pour le re- cyclage avec la glissière de fermeture. Retirer le sac d'élimination. Eliminer le sac d'élimination selon les dispositions légales. Illustration Disposer le nouveau sachet pour le re- cyclage de telle sorte qu'il soit bien pla- qué sur la paroi extérieure et sur le fond du réservoir. Retourner le sachet d'élimination sur le réservoir. Veillez à ce que le sachet d'élimination ne soit pas retourné sur les languettes de suspension placées sur le réservoir. Remettre le réservoir en place et le ver- rouiller avec l'étrier du mécanisme de pose. 몇 Avertissement Risque d'écrasement ! Ne mettre en aucun cas les mains entre le récipient collecteur et la bague intermédiaire ou à la proximité mécanisme de levage pendant le verrouillage. Verrouiller le collecteur en ac- tionnant l'étrier du mécanisme de pose des deux mains. Déverrouiller et retirer la tête d'aspira- tion. Nettoyer les électrodes ainsi que l'es- pace libre entre les électrodes à l'aide d'une brosse. Nettoyer les rallonges d'électrode avec une brosse. Positionner la tête d'aspiration et la ver- rouiller. Danger Avant d'effectuer tout type de travaux sur l'appareil, le mettre hors service et débran- cher la fiche électrique. Vérifier la prise et le fusible de l'alimen- tation électrique. Vérifier le câble d'alimentation, la fiche secteur, les électrodes et les prolonge- ments d'électrode de l'appareil. Allumer l’appareil. Vider le réservoir. Mettre l'appareil hors marche et at- tendre 5 secondes avant de le remettre en marche. Nettoyer les électrodes ainsi que l'es- pace libre entre les électrodes à l'aide d'une brosse. Nettoyer les rallonges d'électrode avec une brosse. Remplacement du filtre à plis plats Remplacement du sac d'élimination Nettoyer les électrodes et les prolongements d'électrodes Assistance en cas de panne La turbine d'aspiration ne fonctionne pas Turbine d'aspiration se met hors marche Turbine d'aspiration ne se remet pas en marche après avoir vidé la cuve 24 FR– 6 Déboucher la buse d'aspiration, le tuyau d'aspiration, le flexible d'aspira- tion ou le filtre plat à plis. Remplacer le sac d'élimination plein (accessoire spécial). Enclencher correctement le recouvre- ment de filtre. Remplacer le filtre à plis plats. Vérifier la position de montage du filtre à plis plats. Remplacer le filtre à plis plats. Nettoyer les électrodes ainsi que l'es- pace libre entre les électrodes à l'aide d'une brosse. Nettoyer les rallonges d'électrode avec une brosse. Contrôler en permanence le niveau de remplissage en cas de liquides non conducteurs. Le flexible d'aspiration n'est pas raccordé. Informer le service après-vente. Informer le service après-vente. Dans chaque pays, les conditions de ga- rantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de va- lidité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre reven- deur ou au service après-vente agréé le plus proche munis de votre preuve d'achat. – Utiliser uniquement des accessoires et des pièces de rechange autorisés par le fabricant. Des accessoires et des pièces de rechange d’origine garan- tissent un fonctionnement sûr et parfait de l’appareil. – Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi. – Plus information sur les pièces de re- change vous les trouverez sous www.kaercher.com sous le menu Ser- vice. La force d'aspiration diminue De la poussière s'échappe lors de l'aspiration Dispositif automatique de coupure (aspiration humide) ne se déclenche pas Le nettoyage automatique de filtre ne fonctionne pas Le nettoyage automatique ne se laisse pas mettre hors service Le nettoyage automatique ne se laisse pas mettre en service Garantie Accessoires et pièces de rechange 25FR– 7 Nous certifions par la présente que la ma- chine spécifiée ci-après répond de par sa conception et son type de construction ain- si que de par la version que nous avons mise sur le marché aux prescriptions fon- damentales stipulées en matière de sécuri- té et d’hygiène par les directives européennes en vigueur. Toute modifica- tion apportée à la machine sans notre ac- cord rend cette déclaration invalide. 5.957-701 Les soussignés agissent sur ordre et sur procuration de la Direction commerciale. Responsable de la documentation: S. Reiser Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Téléphone : +49 7195 14-0 Télécopieur : +49 7195 14-2212 Winnenden, 2010/07/14 Déclaration de conformité CE Produit: Aspirateur à sec et par voie humide Type: 1.667-xxx Directives européennes en vigueur : 2006/42/CE (+2009/127/CE) 2004/108/CE Normes harmonisées appliquées : EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Normes nationales appliquées : p. 8

CEO Head of Approbation 26 FR– 8 Caractéristiques techniques NT 55/2 Tact² Me I Tension du secteur V 220-240 Fréquence Hz 50/60 Puissance maxi W 2760 Puissance nominale W 2400 Capacité de la cuve l 55 Plein de liquide l 50 Débit d'air (maxi) l/s 2x 74 Dépression (maxi) kPa (mbar) 25,4 (254) Type de protection -- IPX4 Classe de protection -- I Raccord du flexible d'aspiration (C-DN/C-ID) mm 40 Longueur x largeur x hauteur mm 710 x 570 x 1070 Poids de fonctionnement typique kg 43 Température ambiante (maxi) °C +40 Valeurs définies selon EN 60335-2-69 Niveau de pression sonore L

dB(A) 1 Valeur de vibrations bras-main m/s
