SRW1085 - Haut-parleur CLARION - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur CLARION SRW1085, puissance nominale de 100W, impédance de 4 ohms, réponse en fréquence de 30Hz à 20kHz.
Utilisation	Conçu pour une utilisation dans des systèmes audio de voiture, idéal pour améliorer la qualité sonore.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles. Nettoyer les grilles pour éviter l'accumulation de poussière.
Sécurité	Éviter l'exposition à l'humidité excessive. Ne pas dépasser la puissance nominale pour éviter d'endommager le haut-parleur.
Informations générales	Compatible avec divers systèmes audio, installation facile, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - SRW1085 CLARION

Comment connecter le haut-parleur CLARION SRW1085 à mon système audio ?

Pour connecter le haut-parleur CLARION SRW1085, utilisez des câbles de haut-parleur adaptés pour relier les bornes du haut-parleur aux sorties de votre amplificateur ou autoradio. Assurez-vous de respecter la polarité (positif et négatif) lors de la connexion.

Quel est le diamètre de ce haut-parleur ?

Le CLARION SRW1085 a un diamètre de 20 cm (8 pouces).

Quelles sont les spécifications de puissance du CLARION SRW1085 ?

Le haut-parleur CLARION SRW1085 a une puissance nominale de 200 watts et une puissance de crête de 400 watts.

Comment installer le CLARION SRW1085 dans ma voiture ?

Pour installer le CLARION SRW1085, retirez le haut-parleur existant, placez le nouveau haut-parleur dans l'emplacement prévu, et fixez-le à l'aide des vis fournies. Assurez-vous de bien connecter les câbles de haut-parleur.

Le CLARION SRW1085 est-il étanche ?

Le CLARION SRW1085 n'est pas conçu pour être étanche. Évitez de l'exposer à l'eau ou à des conditions humides.

Que faire si le son est faible ou distordu ?

Si le son est faible ou distordu, vérifiez les connexions des câbles et assurez-vous qu'ils sont bien fixés. Vérifiez également les paramètres de votre amplificateur et assurez-vous qu'il n'est pas sous-alimenté.

Quel type d'amplificateur est recommandé pour le CLARION SRW1085 ?

Il est recommandé d'utiliser un amplificateur qui peut fournir entre 50 et 200 watts par canal afin d'obtenir les meilleures performances du CLARION SRW1085.

Y a-t-il une garantie pour le CLARION SRW1085 ?

Oui, le CLARION SRW1085 est généralement couvert par une garantie de 1 an contre les défauts de fabrication. Veuillez consulter le manuel pour plus de détails.

MODE D'EMPLOI SRW1085 CLARION

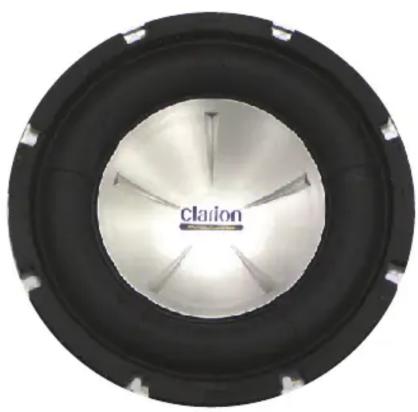

Circular mechanical component with radial blades and central label 'cladon' (no other text or symbols visible)

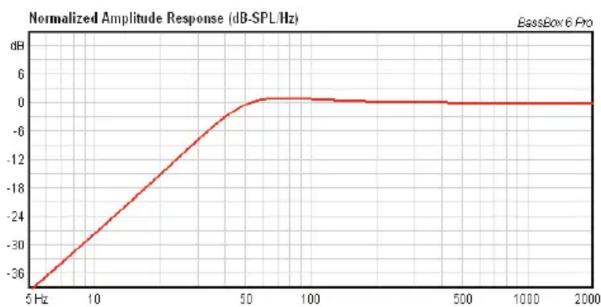

Sealed/Acoustic Suspension

OPTIMUM

Enclosure Airspace (Unfilled) = 0.74 Cubic Feet

Enclosure Airspace (Filled) = 0.98 Cubic Feet

$$ F _ {C} = 3 8. 3 \mathrm{Hz} $$

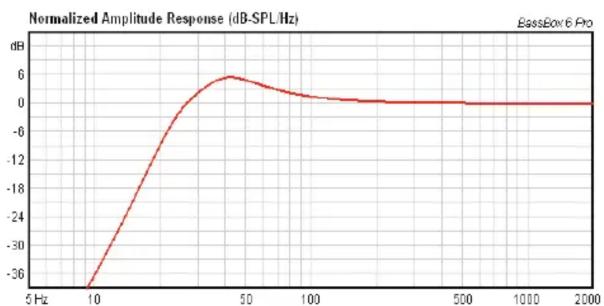

Vented/Bass Reflex

HIGH OUTPUT

Enclosure Airspace = 2.3 Cubic Feet

$$ F _ {b} = 3 0. 2 6 \mathrm{Hz} $$

$$ F _ {3} = 2 3. 7 1 \mathrm{Hz} $$

Port Size = I.D. x Length = 3 inch 5xinch

Model: SRW1085

• Polypropylene Cone
- Foam Surround
• Dual 4 Ohm Heat Resistant Voice Coil
- Rear Vented Pole Piece
• Large Strontium Ferrite Magnet
- Rubber Magnet Cover
- For Small Sealed or Small Vented Design

Maximum Power Handling (Coils in Series) .....7.00 w

Continuous Power (Coils in Series) 350 w

SPL (Coils in Series) 8.1 dB/m

Frequency Response 32 Hz - 500 Hz

Woofer Cone Material ....Paper + Kevlar

Woofer Magnet ......Ferrite

Woofer Basket ....Stamped

Woofer Surround ....Foam

Thiele Small Parameters

Outside Dia	264 mm
Mounting Hole	248 mm
Mounting Depth	148 mm
Sensitivity	81 dB/m
Max. Peak Music	700 w
Continuous Power	350 w
Nominal Impedance	+4 ohm
Re DC Imp (± 10%)	+3 ohm
Le	1.4 mH
V.C. Diameter	38.9 mm
V.C. Length	26.7 mm
Air Gap	8.0 mm
Piston Diameter	195 mm
Sd	298 cm
Vas	40.2 L
Fs	31.1 Hz
Qts	0.79
Qes	0.88
Mms	99 g
Rms	2.38
BI	11.5
Speaker Displacement	2.9 L
Xmax	9.35 mm
Magnet Weight	35.40 oz
