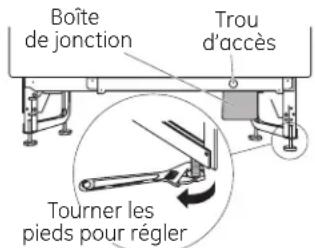

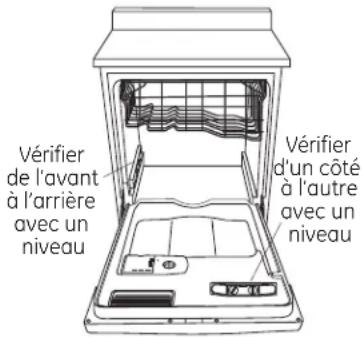

Utilisez les quatre pieds de mise à niveau réglables. Placez un niveau sur la porte (de gauche à droite) et sur la glissière du panier inférieur (d'avant en arrière). Ajustez les pieds jusqu'à ce que l'appareil soit parfaitement horizontal et que la porte se ferme sans frotter.

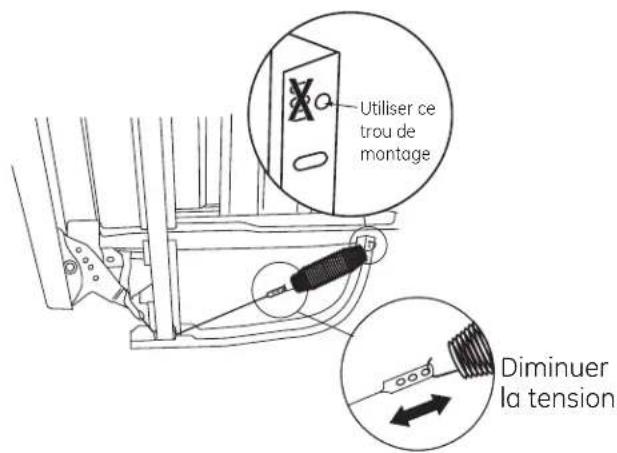

Que faire si la porte tombe ou se soulève toute seule ?

Cela signifie que la tension des ressorts doit être ajustée. Selon le type de contrepoids, placez le crochet de ressort dans un autre trou (sur le pied du bac ou sur le câble) pour augmenter ou diminuer la tension.

Comment brancher le lave-vaisselle à l'eau chaude ?

Raccordez un tuyau en cuivre de 3/8 po minimum au coude à angle droit situé à gauche en bas de l'appareil. Utilisez du ruban d'étanchéité sur les filetages. Ouvrez le robinet et vérifiez l'absence de fuites.

Quel entretien régulier est nécessaire ?

Nettoyez régulièrement la porte, le joint et les filtres. Vérifiez que le bras d'aspersion n'est pas obstrué. Utilisez un nettoyant pour lave-vaisselle de temps en temps.

Puis-je utiliser une rallonge électrique ?

Non, ne jamais utiliser de rallonge ni d'adaptateur de prise. Le lave-vaisselle doit être branché directement sur une prise mise à la terre ou raccordé de façon permanente.

Comment tester l'installation après la mise en place ?

Lancez un cycle Rinçage seulement (Rinse Only). Vérifiez qu'il n'y a pas de fuites sous l'appareil ou autour de la porte. Assurez-vous que l'eau s'écoule correctement et que le cycle se termine sans problème.

MODE D'EMPLOI GLDA696PSS GE

Instructions d'installation

Lave-vaisselle encastré

Si vouz des questions, appelez 800.GE.CARES ou visitez notre site Web : GEAppliances.com

Au Canada, appelez le 1.800.561.3344 ou visitez : www.electromenagersge.ca

AVANT DE COMMENCER

Il faut lire soigneusement toutes ces instructions.

IMPORTANT – Il faut respecter tous les codes et règlements.

• Remarque pour l'installateur – Il faut prendre soin de laisser ces instructions pour le client et l'inspecteur local.
• Remarque pour le consommateur – Il faut garder ces instructions avec le manuel d'utilisation, pour consultation ultérieure.
• Niveau de compétence – L'installation de ce lave-vaisselle demande des connaissances mécaniques, électriques et de plomberie de base. L'installateur est responsable de l'installation appropriée. La garantie des appareils ménagers de GE ne couvre pas les défaillances du produit causées par une mauvaise installation. Consulter les renseignements dans la garantie.
• Durée d'installation – 1 à 3 heures. Les installations initiales demandent plus de temps que les installations de remplacement.

IMPORTANT – Le lave-vaisselle DOIT être installé de manière à permettre la dépose ultérieure de l'enceinte afin de permettre toute intervention.

Si le lave-vaisselle livré est endommagé, il faut contacter immédiatement le concessionnaire ou l'entrepreneur de construction.

Accessoires optionnels – Consulter la liste de nécessaires de panneaux de finition dans le manuel d'utilisation.

SÉCURITÉ

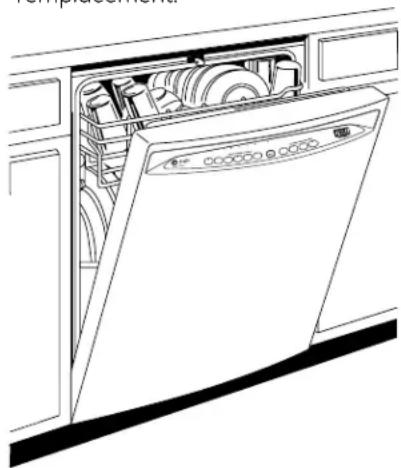

Il faut lire et observer tous les avertissements (PRUDENCE et ATTENTION) montrés dans ces instructions. Pendant l'installation décrite dans ce livret, il faut porter des gants et des lunettes de sécurité.

Modèles à cuve en acier inoxydable

imagination at work

Préparation pour l'installation

☐ Deux vis spéciales à tête cruciforme n° 8-18 x 5/8 po, pour fixer le lave-vaisselle au-dessous du plan de travail.
□ Un couvercle de boîte de jonction et une vis à tête hexagonale n° 10-1/2 po
□ Finition latérale et supérieure
□ Kit d'accessoires de finition de panneau (non illustré) (Uniquement pour les modèles à panneaux sur mesure)
□ Kit de réduction de bruit (certains modèles)
□ Tuyau de vidange de 198 cm (78 po), porte-tuyau de vidange et collier de tuyau
□ Documentation, échantillons et/ou coupons de réduction
☐ Bande d'essai d'eau dure (modèles à distributeur en vrac)

Ensemble de vis

Vis spéciales à tête cruciforme n° 8 de 5/8 po de long

Vis pour boîte J à tête à six pans n° 10 - 1/2 po de long

Finition latérale Finition latérale Finition supérieure

Tuyau de vidange (198 cm) (78 po)

Couvercle de boîte de jonction

Collier de tuyau

MATÉRIAUX NÉCESSAIRES :

□ Bague, écrou de compression et coude à angle droit (filetage externe de 3/8 po à une extrémité, l'autre extrémité correspondant à l'alimentation d'eau)
□ Ruban d'étanchéité de filetage
□ Serre-fils sur la liste UL (3)

Matériaux uniquement requis en cas d'installation initiale :

□ Dispositif anti-siphon pour le tuyau de vidange, si nécessaire
□ Raccord en té pour la plomberie d'égout, si nécessaire
□ Câble électrique ou cordon d'alimentation
Colliers de tuyau à vis
□ Dispositif de réduction de tension pour les branchements électriques
□ Robinet
□ Conduite d'eau en cuivre de 3/8 po minimum
□ Manchon de raccord pour rallonger le tuyau de vidange, le cas échéant
□ Tuyau de vidange GPF10L (longueur de 3 m [10 pi]) si nécessaire

OUTILS NÉCESSAIRES :

□ Tournevis cruciforme
□ Tournevis à douille de 1/4 po et 5/16 po
□ Clé à molette de 15 cm (6 po)
□ Niveau
□ Équerre de menuisier
□ Mètre ruban
□ Lunettes de sécurité
□ Lampe de poche
□ Seau pour attraper l'eau lors de la purge du tuyau
□ Douille de 15/16 po
□Gants

Pour les installations initiales seulement :

□ Coupe-tube
□ Perceuse et mèches appropriées
□ Scie-cloche

Coude à angle droit, bague et écrou de compression

Robinet

Ruban d'étanchéité de filetage

Serre-fils (3)

Raccord en té d'égout

Câble électrique (ou cordon d'alimentation, si nécessaire)

Tuyau d'eau chaude

Tuyau de vidange GPF10L de 3 m (10 pi) en option

Dispositif anti-siphon

Collier de tuyau à vis

Dispositif de réduction de tension

Manchon

cruciforme

Tournevis à douille de 5/16 po et 1/4 po

Niveau

Douille de 15/16 po

Clé à molette de 15 cm (6 po)

Coupe-tube

Equerre de menuisier

Lampe de poche

Lunettes de sécurité

Mètre ruban

Gants

Seau

Scie-cloche

Perceuse et mèches appropriées

Préparation pour l'installation - Enceinte

PRÉPARATION DE L'ENCEINTE DU LAVE-VAISSELLE

Pour réduire le risque de choc électrique, d'incendie ou de blessures, l'installateur doit s'assurer, au moment de l'installation, que le lave-vaisselle est complètement enclos.

• L'ouverture de l'armoire non dégrossie doit avoir une largeur et une profondeur d'au moins 61 cm (24 po) et une hauteur de 87 cm (34-1/4 po) ± 6 mm (1/4 po) du sol à la surface du dessous du plan de travail.
• Il ne peut y avoir ni tuyaux, ni fils électriques sur la paroi arrière.
• Les armoires adjacentes doivent être à l'équerre et d'aplomb pour assurer un encastrement parfait. Voir la figure A.
• En cas d'installation dans un coin, prévoir un dégagement d'au moins 5 cm (2 po) entre le lave-vaisselle et le mur adjacent.
• Prévoir un dégagement d'au moins 72 cm (28-3/8 po) devant le lave-vaisselle pour permettre l'ouverture complète de la porte. Voir la figure B.

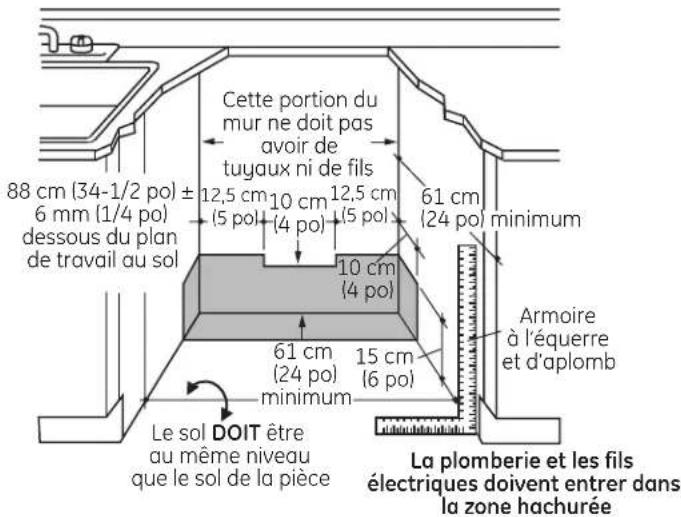

88 cm (34-1/2 po) ± 6 mm (1/4 po) dessous du plan de travail au sol Cette portion du mur ne doit pas avoir de tuyaux ni de fils 12,5 cm (5 pol) 10 cm (4 pol) 12,5 cm (5 pol) 61 cm (24 pol) minimum 10 cm (4 pol) 61 cm (24 pol) minimum 15 cm (6 pol) Armoire à l'équerre et d'aplomb Le sol DOIT être au même niveau que le sol de la pièce La plomberie et les fils électriques doivent entrer dans la zone hachurée

Figure A

- Vérifier que le sol à l'intérieur de l'ouverture d'armoire est plane et à niveau avec le revêtement de sol de la cuisine. Ceci facilite l'enlèvement du lave-vaisselle en cas de réparation ultérieure, si nécessaire.

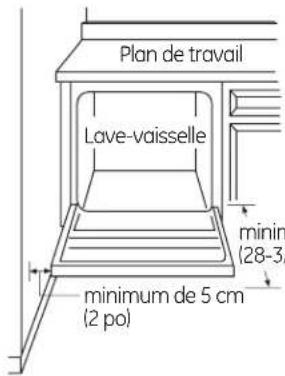

Conditions spéciales s'appliquant à un lave-vaisselle monté sur une plate-forme

La plate-forme doit être plane et à niveau.

• Il faut installer le lave-vaisselle à moins de 3 m (10 pi) de l'évier pour que l'écoulement soit adéquat.
• Le lave-vaisselle doit être entièrement enclos sur le haut, les côtés et l'arrière.
• Le lave-vaisselle ne peut toucher aucune partie de l'enceinte.

Plan de travail Lave-vaisselle minimum (28-3) minimum de 5 cm (2 po)

Dégagements :

En cas d'installation dans un coin, prévoir un dégagement d'au moins 5 cm (2 po) entre le lave-vaisselle et le mur adjacent ou un autre appareil électroménager. Prévoir un dégagement d'au moins 72 cm (28-3/8 po) devant le lave-vaisselle.

Figure B

PRÉPARATION DE LA PLOMBERIE DE VIDANGE

Exigences de vidange

• Le tuyau de vidange ne peut pas être plus de 3 m (10 pi) de long.
• Une boucle de vidange élevée ou un dispositif anti-siphon est requis. Voir ci-dessous.

Méthode de vidange

Le type d'installation de vidange est lié aux conditions suivantes :

• Est-ce que les codes ou règlements locaux exigent un dispositif anti-siphon ?
• Est-ce que le raccord en té d'égout se trouve à moins de 46 cm (18 po) du sol ?

Si la réponse à une de ces questions est OUI, il faut utiliser un dispositif anti-siphon. Se reporter à la méthode 1 (figure C) des illustrations adjacentes.

Si la réponse est non aux deux questions, il faut utiliser soit un dispositif anti-siphon, soit une boucle de vidange élevée. Se reporter à la méthode 1 (figure C) ou la méthode 2 (figure D) des illustrations adjacentes.

REMARQUE : La hauteur d'élévation du tuyau de vidange ne peut dépasser 122 cm (48 po).

Conditions spéciales s'appliquant à un lave-vaisselle monté sur plate-forme

En cas d'installation du lave-vaisselle sur une plate-forme, il faut prévoir une boucle de vidange élevée d'au moins 81 cm (32 po) au-dessus de la plate-forme en plus du dispositif antisiphon ou de la boucle de vidange prévu précédemment. Cette mesure assure un écoulement adéquat de l'eau.

UDENCE :

Il FAUT utiliser un dispositif anti-siphon si le raccord du tuyau de vidange au raccord en té d'égout ou au broyeur à déchets est à moins de 46 cm (18 po) du niveau du sol. Le lave-vaisselle risque de ne pas se vidanger correctement et de s'endommager si le raccord de vidange n'est pas à la bonne hauteur avec un dispositif anti-siphon ou une boucle de vidange élevée d'au moins 81 cm (32 po).

MÉTHODE 1 – Dispositif anti-siphon avec raccord en té d'égout ou de broyeur à déchets

Installation avec un raccord en té d'égout
Figure C

Installation avec un broyeur à déchets

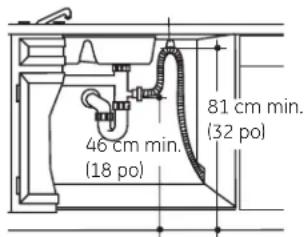

MÉTHODE 2 – Boucle de vidange élevée avec un raccord en té d'égout ou broyeur à déchets

Utiliser le porte-tuyau de vidange compris dans le kit de montage pour suspendre le tuyau de vidange sous le plan de travail. Ceci sera accompli à une étape ultérieure.

46 cm (18 po) minimum 81 cm (32 po) minimum

Installation avec un raccord en té d'égout
Figure D

81 cm (32 pol) minimum 46 cm (18 pol) minimum

Installation avec un broyeur à déchets

Installer le raccord en té d'égout ou le broyeur et le dispositif anti-siphon selon les directives du fabricant.

Préparation de l'armoire pour l'installation du tuyau de vidange

Percer un trou de 38 mm (1-1/2 po) dans la paroi de l'armoire dans la zone hachurée indiquée à la figure A pour le passage du tuyau de vidange. Vérifier que les bords du trou sont lisses. Dans une étape ultérieure, il faut glisser le tuyau de vidange au travers du trou pour le raccorder au drain.

IMPORTANT - Pendant le

branchement du tuyau de vidange au broyeur à déchets, vérifier que le bouchon de vidange a été enlevé.

Le lave-vaisselle ne peut pas se vider si le bouchon est en place.

Enlever le bouchon de vidange

PRÉPARATION POUR LE BRANCHEMENT ÉLECTRIQUE

AVERTISSEMENT

SÉCURITÉ :

Enlever le fusible du circuit ou déclencher le disjoncteur avant de commencer l'installation. Avec cet appareil, ne pas utiliser une rallonge ou un adaptateur de prise.

Alimentation électrique

• Cet appareil doit avoir une alimentation en 120 V, 60 Hz, et être branché à un circuit indépendant correctement mis à la terre, protégé par un disjoncteur de 15 ou 20 A ou un fusible temporisé.
• Le branchement doit être fait avec deux fils plus un fil de terre, homologués pour une température de 80 °C (176 °F).
• Si l'alimentation électrique n'est pas conforme à ces conditions, appeler un électricien agréé avant de continuer.

Mise à la terre – Raccord permanent

Cet appareil doit être raccordé de façon permanente à un réseau de fils métalliques mis à terre ou il faut installer un fil de mise à terre avec les fils d'alimentation. Ce fil doit être branché à la borne de terre de l'équipement ou à un fil sur l'appareil.

Instructions de mise à la terre – Modèles avec un cordon d'alimentation

Cet appareil doit être mis à la terre. En cas de mauvais fonctionnement ou de panne, la mise à la terre réduit le risque de choc électrique en fournissant un passage de moindre résistance au courant électrique. Cet appareil est équipé d'un cordon d'alimentation avec un conducteur de mise à la terre et une fiche de terre. Il faut brancher la fiche dans une prise appropriée, installée et mise à la terre conformément aux codes et règlements locaux.

Le mauvais branchement du conducteur de mise à la terre peut causer des risques de choc électrique. En cas de doute sur la mise à la terre de l'appareil, consulter un électricien agréé ou un technicien de réparation. Ne pas modifier la fiche fournie avec l'appareil.

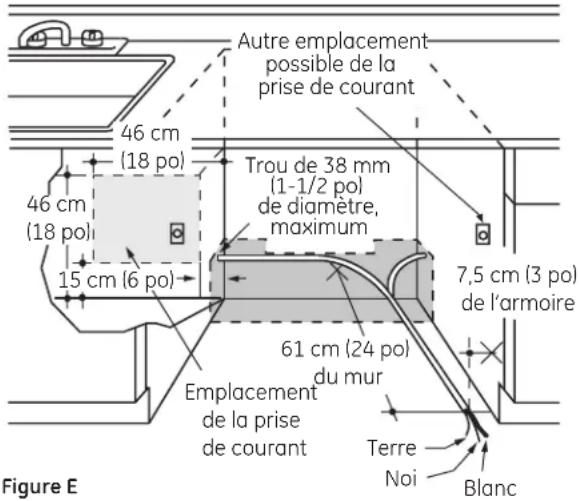

Autre emplacement possible de la prise de courant 46 cm (18 po) 46 cm (18 po) 15 cm (6 po) Trou de 38 mm (1-1/2 po) de diamètre, maximum 7,5 cm (3 po) de l'armoire 61 cm (24 po) du mur Emplacement de la prise de courant Terre Noi Blanc Figure E

Modèles équipés d'un cordon d'alimentation : Ne pas modifier la fiche fournie avec l'appareil. Si la fiche ne correspond pas à la prise, faire installer une prise appropriée par un électricien qualifié.

Préparation de l'armoire et du passage des fils

• Les fils doivent entrer dans la cavité d'un côté ou de l'autre, de l'arrière ou du sol, dans la zone hachurée dont les dimensions sont détaillées à la figure A et qui est illustrée ci-dessus.
• Couper un trou de 38 mm (1-1/2 po) de diamètre maximum pour permettre le passage des fils d'alimentation électrique. Le câble de branchement direct peut passer dans le même trou que le tuyau de vidange et le tuyau d'eau chaude, si c'est plus pratique. Si le mur de l'armoire est métallique, le bord du trou doit être protégé par un œillet. REMARQUE : Le cordon d'alimentation avec une fiche doit passer dans un trou séparé.

Branchement électrique du lave-vaisselle

Le branchement électrique se fait sur le côté droit du lave-vaisselle.

• Pour les branchements directs, le câble doit passer comme montré à la figure E. Il doit y avoir une longueur de câble d'au moins 61 cm (24 po) dépassant du mur arrière.
• Pour le branchement avec un cordon d'alimentation, installer une prise à trois broches sur le mur arrière de l'armoire d'évier, de 15 cm (6 po) minimum ou 46 cm (18 po) maximum de l'ouverture, de 15 cm à 46 cm (6 à 18 po) au-dessus du sol. La prise doit être accessible et, de ce fait, ne doit pas être montée sur la paroi arrière de l'enceinte du lave-vaisselle.

Préparation pour l'installation - Alimentation d'eau chaude

PRÉPARATION DE L'ALIMENTATION D'EAU CHAUDE

Tuyau d'eau chaude

• Le tuyau peut entrer d'un côté ou de l'autre, de l'arrière ou du sol, dans la zone hachurée montrée à la figure F.
• Le tuyau peut passer dans le même trou que le câble électrique et le tuyau de vidange. Il est aussi possible de couper un trou supplémentaire de 38 mm (1-1/2 po) de diamètre uniquement pour le tuyau d'eau. En cas d'utilisation d'un cordon d'alimentation avec une fiche, celui-ci doit passer dans le trou d'alimentation électrique.

Trou de 38 mm (1-1/2 po) de diamètre 12,5 cm (5 po) 10 cm (4 po) 12,5 cm (5 po) 10 cm (4 po) Eau chaude Robinet 15 cm (6 po) 5 cm (2 po) de l'armoire 48 cm (19 po) du mur 5 cm (2 po) du sol Devant de l'armoire

Figure F

Branchement du tuyau d'eau

• Couper l'alimentation d'eau.
- Installer un robinet d'arrêt manuel dans un endroit accessible - par exemple, sous l'évier. (En option, mais fortement recommandé et peut être exigé par les codes locaux.)

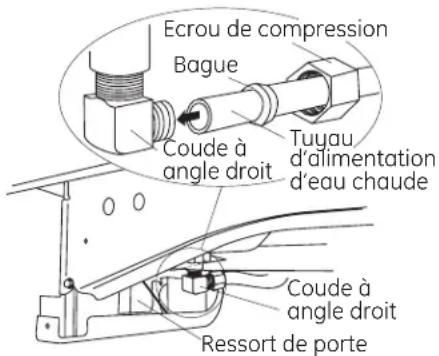

- La conduite d'eau se branche au côté gauche inférieur du lave-vaisselle. Installer la conduite d'alimentation d'eau chaude avec un tuyau en cuivre de minimum 9 mm (3/8 po). Acheminer la conduite tel illustré à la figure F et l'amener à un minimum de 48 cm (19 po) du mur arrière.
- Régler le chauffe-eau pour que l'eau sorte à une température de 49 à 65 °C (120 à 150 °F).
- Purger la conduite d'eau pour éliminer tous les débris. Laisser couler l'eau et les débris dans un seau.
- La pression de la conduite d'alimentation d'eau chaude doit être entre 1,4 et 8,3 bar (20 et 120 psi).

UDENCE :

La pression de la conduite d'alimentation d'eau chaude doit être d'au moins 1,4 bar (20 psi). Une pression plus faible risque de causer une fuite dans le robinet et des dégâts d'eau.

PRUDENCE :

Ne pas enlever la palette en bois avant d'être prêt à installer le lave-vaisselle. Le lave-vaisselle bascule lorsque la porte est ouverte sans la base.

ÉTAPE 1 : PIÈCES REQUISES POUR L'INSTALLATION

Trouver les pièces suivantes dans le kit d'installation et les mettre de côté aux fins d'utilisation aux étapes indiquées.

• Pièces de finition - étape 2
• Couvercle de boîte de jonction - étape 7 ou 18
  • Tuyau de vidange et bride de fixation - étape 10
• Ensemble de vis - étape 15
• Porte-tuyau de vidange - étape 17
• Manuel de l'utilisateur – étapes 19 et 24
• Bande d'essai d'eau dure - étape 21

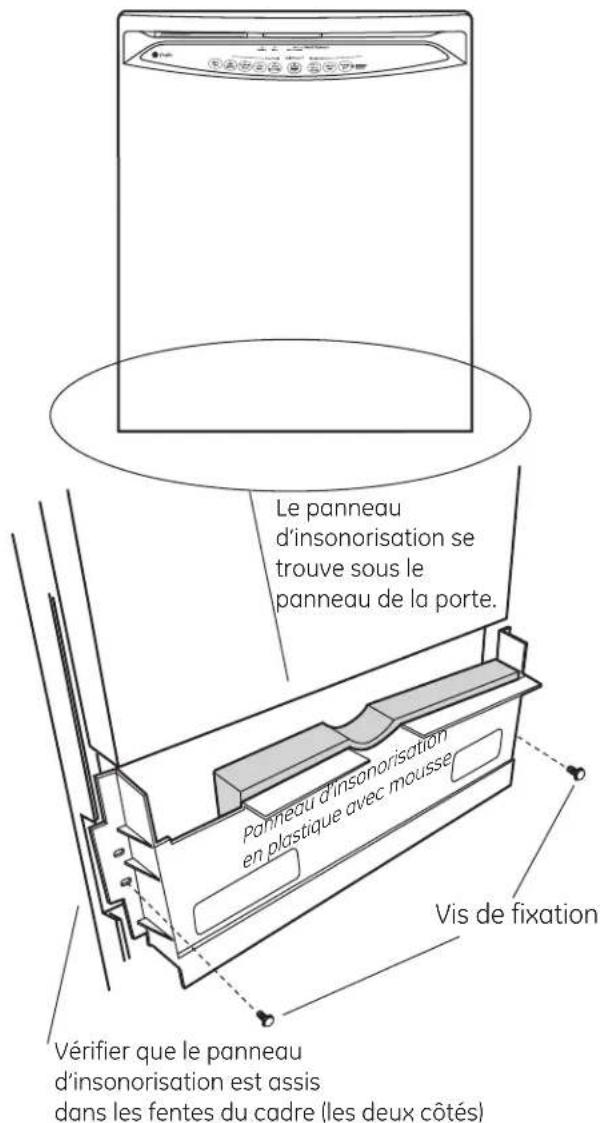

• Kit de réduction de bruit (certains modèles) - étape 22
• Échantillons et/ou coupons de réduction - étape 24

ÉTAPE 2 - INSTALLATION DES PIÈCES DE FINITION

Cette étape requiert les pièces de finition mises de côté à l'étape 1.

• Presser la pièce de finition supérieure sur le haut du rebord du bac. Commencer par le rebord droit et continuer vers la gauche.
• Reprendre l'étape avec les pièces de finition gauche et droite en allant de haut en bas.
• Ouvrir et fermer la porte pour vérifier que la finition ne coince pas et n'entrave pas le verrou ou les charnières de la porte.

Pièce de finition Pièce de finition Pièce de finition e G

Figure G

ÉTAPE 3 - VÉRIFICATION DE L'ÉQUILIBRE DE LA PORTE

• En laissant le lave-vaisselle sur la palette en bois, ouvrir et fermer la porte pour vérifier son équilibre.
• Il faut augmenter la tension des ressorts si la porte baisse lorsqu'on la lâche. Il faut diminuer la tension si la porte s'élève lorsqu'on la lâche.
• Il y a deux types de contrepoids et, par conséquent, deux méthodes de réglage. Identifier le type de contrepoids et ajuster la tension en conséquence. Remarque. - Utiliser le câble pour l'ajustement s'il est muni de trois trous ; s'il n'a qu'un seul trou, utiliser le pied du bac.

Type 1 - Câble à un trou

Ajuster la tension en plaçant le crochet de ressort dans un des trois trous du pied du bac.

AUGMENTER DIMINUER UN SEUL TROU

Figure H

Type 2 - Câble à trois trous

Ajuster la tension en plaçant le crochet de ressort dans un des trois trous du câble de la poulie.

Utiliser ce trou de montage Diminuer la tension

Augmenter la tension
Figure I

Après avoir ajusté la tension du ressort, ouvrir et fermer la porte pour vérifier son fonctionnement. Si la porte se déplace difficilement ou le câble du ressort se coince, vérifier l'acheminement du câble du ressort. Le câble doit reposer entre les épaulements de la poulie du câble. Si le câble ne se trouve pas sur la poulie : verrouiller la porte, relâcher la tension du ressort et réacheminer le câble entre les épaulements de la poulie. Voir figure J.

Poulie

Figure J
Épaulement
Acheminement correct du câble du ressort

Acheminement incorrect du câble du ressort

ÉTAPE 4 : DÉPOSE DE LA PALETTE EN BOIS, INSTALLATION DES PIEDS DE MISE À NIVEAU

IMPORTANT – Ne pas enlever la palette en donnant des coups de pied ! Ceci risque d'endommager le lave-vaisselle.

• Emmener le lave-vaisselle proche du lieu de son installation et le basculer sur le dos.
• Enlever les quatre pieds de mise à niveau de dessous de la palette avec une clé à douilles de 15/16 po.
• Enlever la palette.
• Emmener le lave-vaisselle proche du lieu de son installation et le basculer sur le dos.
• Enlever les quatre pieds de mise à niveau de dessous de la palette avec une clé à douilles de 15/16 po.
• Enlever la palette.

Enlever la palette. Environ 3,2 mm (1/8 po) Figure K

- Visser de nouveau les pieds de mise à niveau dans le cadre du lave-vaisselle jusqu'à environ 3,2 mm (1/8 po) du cadre, tel illustré.

ÉTAPE 5 : DÉPOSE DE LA PLINTHE

- Enlever les deux vis de la plinthe et la plinthe. Les mettre de côté pour utilisation à l'étape 23.

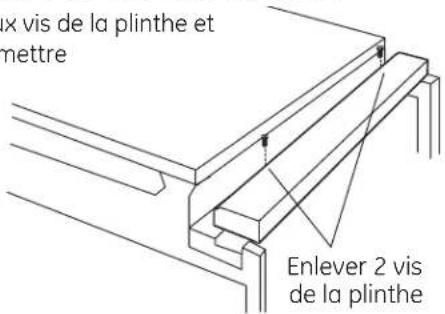

ix vis de la plinthe et mettre Enlever 2 vis de la plinthe

Figure L

ÉTAPE 6 : DÉPOSE DU SUPPORT DE PLINTHE

Sauter cette étape si le modèle n'est pas équipé d'un kit de réduction de bruit. Ce support doit être enlevé si le modèle est équipé d'un kit de réduction de bruit.

- Enlever les deux vis de support de plinthe et le support de plinthe. Jeter le support et mettre les vis de côté en vue d'utilisation à l'étape 22.

Figure M

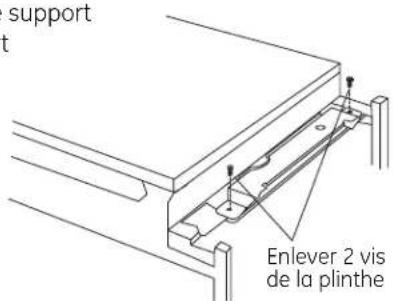

support t Enlever 2 vis de la plinthe

ÉTAPE 7 : INSTALLATION DU CORDON D'ALIMENTATION

Sauter cette étape si le lave-vaisselle doit être branché de manière permanente sur le circuit électrique de la maison. À cette étape, trouver le couvercle de la boîte de jonction et la vis n° 10 de 1/2 po à tête à six pans mis de côté à l'étape 1.

Le cordon d'alimentation et les branchements doivent être conformes au code national d'électricité et aux codes et règlements locaux. La longueur maximale du cordon électrique est de 2 mètres (6 pi). Le kit de cordon d'alimentation WX09X70910, en vente chez les distributeurs agréés d'appareils ménagers GE, satisfait à ces critères.

• Installer le réducteur de tension sur le support de la boîte de jonction.
• Glisser le cordon électrique au travers du réducteur de tension et serrer.
• Vérifier que les fils noir, blanc et vert du lave-vaisselle passent au travers du petit trou du support de boîte de jonction.
• Raccorder les fils du cordon électrique aux fils de couleur correspondante du lave-vaisselle. Si les fils d'alimentation électrique ne sont pas codés couleur, raccorder le fil d'alimentation cannelé au fil blanc du lave-vaisselle, le fil lisse au fil noir du lave-vaisselle et le fil de mise à terre au fil vert du lave-vaisselle. Utiliser des serre-fils homologués UL de taille appropriée.
• Attacher le couvercle de la boîte de jonction déposé à l'étape 1 avec la vis à tête à six pans n° 10. Vérifier que le couvercle ne pince pas les fils.

ÉTAPE 8 : INSTALLATION DU COUDE À ANGLE DROIT

• Mettre du ruban d'étanchéité de filet sur le coude à angle droit.
• Installer le coude à angle droit sur la vanne.

Devant de lave-vaisselle Patte de la vanne Tuyau de remplissage Ruban d'étanchéité de fillet Coude à angle droit

Figure O

• Ne pas serrer en excès le coude à angle droit, ceci pourrait tordre la patte de la vanne ou briser le raccord de la vanne.
• Tourner le coude pour qu'il pointe vers l'arrière du lavevaisselle.

ÉTAPE 9 : MISE EN PLACE DU TUYAU D'EAU ET DES FILS DE LA MAISON

• Mettre en place le tuyau
  d'eau et les fils de la maison sur le sol de l'ouverture, afin d'éviter toute interférence avec la base du lave-vaisselle et des divers éléments sous celui-ci.

13 cm (5 po) 13 cm (5 po) 10 cm (4 po) 10 cm (4 po) 15 cm (6 po) Tuyau la maison d'eau Fils de

Figure P

ÉTAPE 10 - RACCORDEMENT DU TUYAU DE VIDANGE AU PORT DE VIDANGE DU LAVE-VAISSELLE

Dans cette étape, il faut utiliser le tuyau de vidange et le collier mis de côté à l'étape 1.

• Redresser le lave-vaisselle.

- Serrer le collier du tuyau de vidange sur l'extrémité à diamètre intérieur de 1-3/16 po du tuyau de vidange avec la vis de collier située au bas du tuyau.

IMPORTANT – Prévenir tous dommages au tuyau de vidange et les fuites éventuelles. Prendre soin de ne pas entailler ou couper le tuyau de vidange.

• Placer l'extrémité du tuyau de vidange par-dessus la sortie de la pompe de vidange et appuyer en prenant soin de ne pas entraver le clapet. Voir la figure Q.
• Placer l'extrémité du tuyau de vidange contre les butées de tuyau de la sortie de pompe.
• Positionner le collier du tuyau contre le ressaut avant du tuyau de vidange et serrer le collier.

REMARQUE :

Le tuyau de vidange fourni avec le lave-vaisselle est environ 2 m de long (78 po). Si nécessaire, un tuyau de 3 m (10 pi) est disponible chez un distributeur agréé d'appareils ménagers GE. Le tuyau de 3 m (10 pi) porte le numéro de pièce GPF10L.

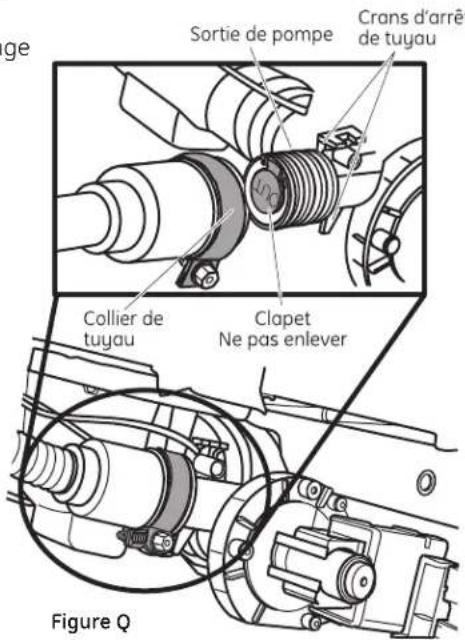

Sortie de pompe Crans d'arrêt de tuyau Collier de tuyau Clapet Ne pas enlever Figure Q

Conseil pour éviter les frais d'intervention inutiles. Vérifier que tous les raccords sont étanches.

Placer le tuyau contre la butée de la pompe. Placer le collier contre la lèvre avant du tuyau de vidange avec la vis du collier au bas du tuyau. Serrer le collier à un couple d'au moins 15 pouces-livres.

Conseil pour réduire le bruit émis par la pompe de vidange

Placer le collier du tuyau de vidange de sorte que la vis se trouve au bas du tuyau. Ceci empêche le bruit causé lorsque le collier entre en contact avec le fond du bac. Se reporter à la Figure Q.

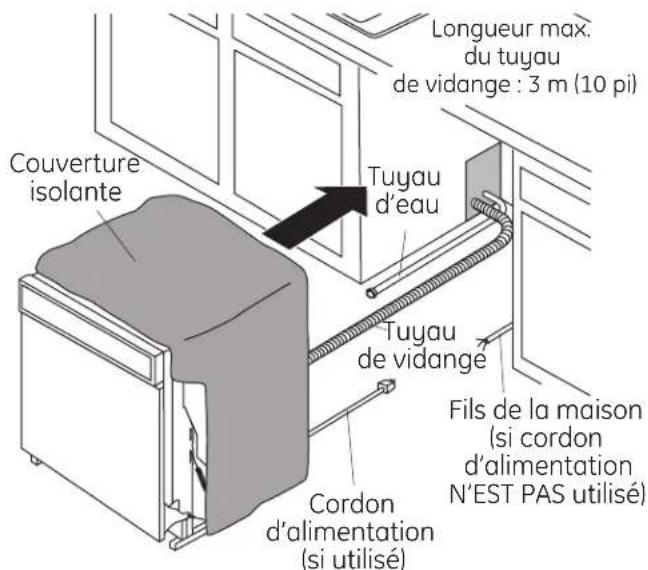

ÉTAPE 11 : INSERTION DU TUYAU DE VIDANGE À TRAVERS L'ARMOIRE

- Mettre le lave-vaisselle en position devant l'ouverture. Insérer le tuyau de vidange dans le côté de l'armoire. Si un cordon d'alimentation est utilisé, guider son extrémité dans un trou séparé.

Longueur max. du tuyau de vidange : 3 m (10 pi) Couverture isolante Tuyau d'eau Tuyau de vidange Fils de la maison (si cordon d'alimentation N'EST PAS utilisé) Cordon d'alimentation (si utilisé)

Figure R

Conseil: Placer le tuyau d'alimentation d'eau et le câblage électrique de la maison sur le sol pour éviter d'entraver la base du lave-vaisselle.

ÉTAPE 12 : GLISSER LE LAVE-VAISSELLE À TROIS qUARTS DANS L'OUVERTURE DE L'ARMOIRE

IMPORTANT – NE PAS POUSSER CONTRE LE PANNEAU AVANT AVEC LE GENOU. CECI CAUSE DES DOMMAGES.

- Saisir le lave-vaisselle par les côtés et le glisser petit à petit dans l'ouverture.

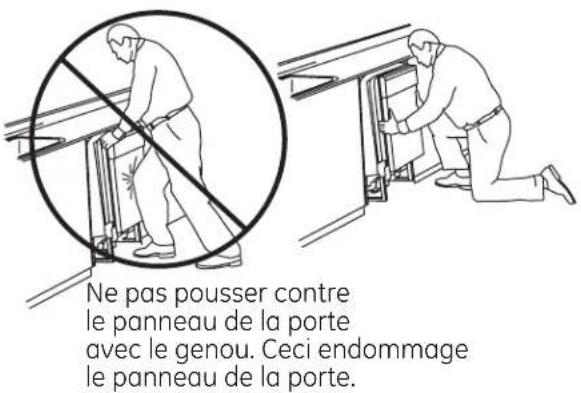

Ne pas pousser contre le panneau de la porte avec le genou. Ceci endommage le panneau de la porte.

Figure S

• Au fur et à mesure du progrès, tirer le tuyau de vidange dans l'ouverture sous l'évier. Arrêter de pousser quand le lave-vaisselle dépasse d'une dizaine de centimètres devant les armoires adjacentes.
• Vérifier que le tuyau de vidange n'est pas pincé sous le lave-vaisselle et qu'il n'y a aucune interférence entre le tuyau d'eau et les fils et tout autre élément.

Conseil: S'assurer que le lave-vaisselle est adapté à l'armoire. Vérifier que le fil d'alimentation, le tuyau de vidange et le tuyau d'alimentation d'eau chaude ne se trouvent pas coincés derrière le lave-vaisselle. Tout tuyau ou fil coincé derrière le lave-vaisselle empêche l'encastrement complet du lave-vaisselle dans l'enceinte.

ÉTAPE 13 : PLACEMENT DU LAVE-VAISSELLE À SA POSITION FINALE

• Pousser le lave-vaisselle tout à fait dans l'armoire.
• Pousser des mains sur les côtés. Ne pas utiliser le genou pour ne pas endommager la porte.
• Pendant la mise en place dans l'armoire, vérifier que la couverture isolante du bac n'est pas « rebroussée » et qu'elle n'interfère pas avec les ressorts.
• Centrer le lave-vaisselle dans l'ouverture.
• L'avant du panneau de porte doit être aligné sur le devant de l'armoire.
• Ouvrir et fermer avec soin la porte pour vérifier que le panneau de la porte n'accroche pas ou ne frotte pas sur le cadre de l'armoire. Voir la figure U ci-dessous.
• Si la porte accroche ou frotte sur le cadre, changer la position ou mettre l'appareil de niveau (étape 14) jusqu'à ce que la porte se déplace librement et n'est pas en contact avec le cadre de l'armoire.

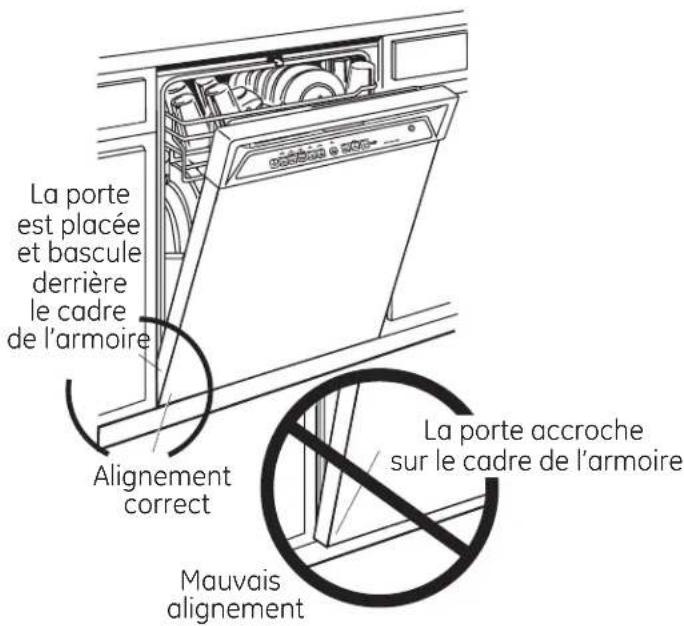

La porte est placée et bascule derrière le cadre de l'armoire Alignement correct Mauvais alignement La porte accroche sur le cadre de l'armoire

Figure U

Points à considérer pendant le placement de modèles à commandes montées sur le haut

Les commandes de ces modèles sont conçues pour être cachées par le plan de travail. Aligner le lave-vaisselle comme illustré par la Figure V. Laisser un dégagement d'au moins 12,7 mm (1/2 po) entre le dessous du plan de travail et le haut de la porte de l'appareil, tel illustré par la Figure W.

Utiliser les pieds de mise à niveau pour augmenter ou diminuer la distance entre les commandes et le plan de travail.

Pour une installation à ras des modèles à panneaux sur mesure, il peut être nécessaire de couper le panneau arrière de la couverture d'isolation du bac pour pouvoir aligner le panneau de la porte du lave-vaisselle sur les panneaux de l'armoire de la cuisine.

IMPORTANT. - Laisser un dégagement d'au moins 12,7 mm (1/2 po) entre les commandes et le dessous du plan de travail pour prévenir la condensation et les dommages infligés au panneau de commande par les têtes de vis.

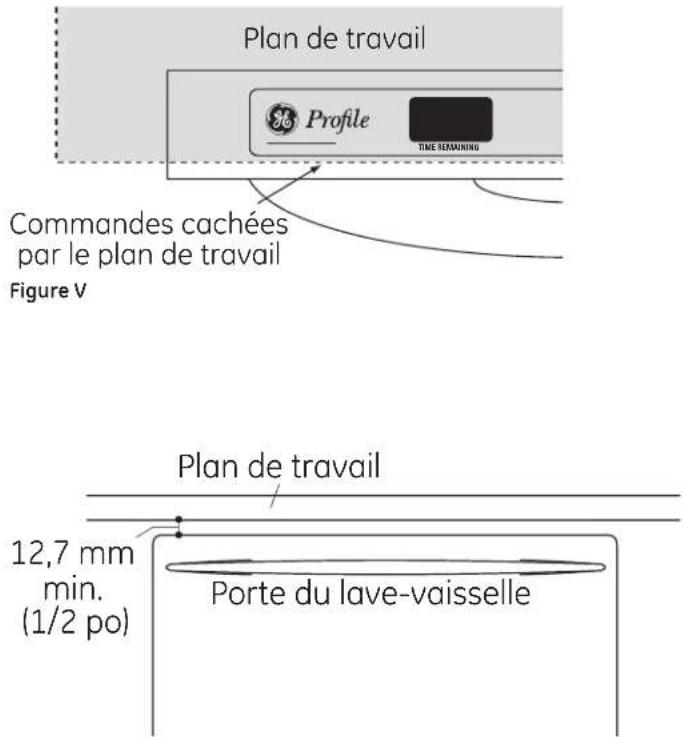

Plan de travail Profile TIME REMAINING Commandes cachées par le plan de travail Figure V Plan de travail 12,7 mm min. (1/2 po) Porte du lave-vaisselle

Figure W

ÉTAPE 14 : MISE À NIVEAU DU LAVE-VAISSELLE

IMPORTANT – Le lave-vaisselle doit être de niveau pour obtenir un bon déplacement de l'égouttoir et du lave-vaisselle.

• Modèles à commandes montées sur le haut :
  Veiller à maintenir un dégagement d'au moins 12,7 mm (1/2 po) (voir la Figure T).

- Tous les modèles

Mettre un niveau sur la porte pour vérifier que le lave-vaisselle est horizontal, d'un côté à l'autre. Enlever l'égouttoir du bas ; placer un niveau sur la glissière de l'égouttoir du bas à l'intérieur du bac pour vérifier que le lave-vaisselle est à niveau de l'avant à l'arrière.

Vérifier de l'avant à l'arrière avec un niveau Vérifier d'un côté à l'autre avec un niveau

Figure X

- Si l'appareil n'est pas à niveau, ajuster les quatre pieds de mise à niveau, tel illustré par la figure Y.

- S'il faut ajuster le pied de mise à niveau postérieur droit, y accéder en desserrant la vis de support de la boîte de jonction (à travers le trou d'accès) et tourner le support dans le sens des aiguilles d'une montre.

• Le lave-vaisselle est à niveau lorsque l'indicateur de niveau est centré de gauche à droite et de l'avant vers l'arrière. La porte du lave-vaisselle doit pouvoir se fermer sans toucher les côtés du bac.
• Remettre en place l'égouttoir du bas lorsque la mise à niveau est terminée.

Conseil : Pour éviter les frais d'intervention inutiles causés par un lavage inadéquat et le mauvais fonctionnement des égouttoirs.

Tirer les égouttoirs vers le dehors jusqu'à mi-trajectoire. Ils ne doivent pas bouger. Ouvrir et fermer la porte. La porte doit recouvrir l'ouverture du bac sans toucher les côtés. Remettre le lave-vaisselle à niveau si les égouttoirs se déplacent de leur propre chef ou si la porte s'accroche sur les côtés du bac.

IMPORTANT – Après la mise à niveau, vérifier que le lave-vaisselle se trouve centré dans l'enceinte et que la porte ne bute pas contre les armoires adjacentes.

Boîte de jonction Trou d'accès Tourner les pieds pour régler

Figure Y

ÉTAPE 15 : FIXATION DU LAVE-VAISSELLE À L'ARMOIRE

À cette étape, il faut les 2 vis spéciales à tête cruciforme mises de côté avant l'étape 1. Le lave-vaisselle doit être fixé au plan de travail ou aux côtés de l'armoire. Utiliser la méthode n° 1 quand le plan de travail est en bois. Quand le plan de travail est en granite ou autre matériau qui n'accepte pas les vis, utiliser la méthode n° 2 pour fixer le lave-vaisselle sur les côtés.

Pattes de montage latéral Cadre du bac Pattes de montage sur le plan de travail

Figure Z

IMPORTANT -

Éviter les frais d'intervention inutiles. Enfoncer les vis tout droit et de niveau. Des têtes de vis qui dépassent rayent le dessus ou les côtés du panneau de commande et peuvent interférer avec la fermetur de la porte.

Plan de travail en bois Vis

Figure AA

Méthode 1

Fixation du lave-vaisselle au plan de travail en bois

- Avec les deux vis spéciales à tête cruciforme fournies, visser le lave-vaisselle sur le dessous du plan de travail.

Méthode 2

Fixation du lave-vaisselle avec les pattes de montage latérales

• Enlever les bouchons (un de chaque côté).
• Mettre les vis à travers le lave-vaisselle et dans l'armoire adjacente, de chaque côté. Remettre les boutons en place.

Plan de travail en granit Bouchons Vis

Figure BB

N'importe quelle méthode – Pour les modèles à commandes montées sur le haut. Veiller à maintenir un dégagement d'au moins 12,7 mm (1/2 po).

- À la fin de l'étape, fermer la porte du lave-vaisselle et vérifier qu'il y a un dégagement d'au moins 12,7 mm (1/2 po) entre le plan de travail et le haut du lave-vaisselle.

Plan de travail 12,7 mm min. (1/2 po) Porte du lave-vaisselle

ÉTAPE 16 : BRANCHEMENT DE L'ALIMENTATION D'EAU

Brancher le tuyau d'alimentation d'eau au coude à angle droit.

• Glisser l'écrou de compression et ensuite la bague sur l'extrémité du tuyau d'eau.
• Insérer le tuyau d'eau dans le coude à angle droit.
• Glisser la bague contre le coude et serrer l'écrou de compression.

IMPORTANT - Ouvrir et fermer la porte pour vérifier que le ressort de la porte ne frotte pas ou n'est pas en contact avec le tuyau de remplissage ni le tuyau d'alimentation d'eau. Changer le passage des tuyaux s'il y a un bruit de frottement ou une interférence.

Figure DD

Ecrou de compression Bague Coude à angle droit Tuyau d'alimentation d'eau chaude Coude à angle droit Ressort de porte

ÉTAPE 17 : BRANCHEMENT DU TUYAU DE VIDANGE

L'extrémité moulée du tuyau de vidange se branche sur l'orifice d'admission de 5/8 po à 1 po de diamètre, du raccord d'espace d'air, du raccord en té d'égout ou du broyeur à déchets.

• Déterminer la taille de l'orifice d'admission.
• Couper le connecteur du tuyau de vidange à la ligne marquée, selon le besoin, pour installation sur l'orifice d'admission.

Ligne de coupe
IMPORTANT: Il ne faut pas couper la

1" 5/8"

portion ondulée du tuyau.
Figure EE

- Si le tuyau de vidange est trop court et le tuyau de vidange GPF10L n'a pas été acheté, une longueur de tuyau de maximum un mètre (environ 3 pi) peut être ajoutée pour obtenir un tuyau de 3 mètres (10 pi) de long. Utiliser un tuyau de 5/8 ou 7/8 po de diamètre interne et un manchon pour brancher les deux extrémités de tuyaux. Maintenir le manchon en place avec des colliers.

Collier

Manchon

Collier
Figure FF

REMARQUE : POUR OBTENIR UNE BONNE VIDANGE, LA LONGUEUR TOTALE DU TUYAU DE VIDANGE NE DOIT PAS DÉPASSER 3 m (10 pi).

INSTALLATION DU TUYAU DE VIDANGE

• Brancher le tuyau de vidange sur le dispositif anti-siphon, le raccord en té d'égout ou le broyeur à déchets, en utilisant la méthode indiquée précédemment.
• Monter avec des colliers le tuyau de vidange sur le dispositif anti-siphon, le raccord en té d'égout ou le broyeur à déchets.

Méthode n° 1 – Dispositif anti-siphon avec raccord en té d'égout ou broyeur à déchets

Raccorder le tuyau de vidange au dispositif anti-siphon, tel illustré.

Installation avec un raccord en té d'égout Figure GG

Installation avec un broyeur à déchets

Méthode 2 – Boucle de vidange élevée avec raccord en té d'égout ou broyeur à déchets

Acheminer le tuyau de vidange de l'appareil à une élévation minimale de 81 cm (32 po) du sol en utilisant le porte-tuyau de vidange fourni, tel illustré.

Installation avec un raccord en té d'égout

Installation avec un broyeur à déchets
Figure HH

IMPORTANT – Il faut utiliser l'une des deux méthodes précédentes pour assurer le fonctionnement correct du lave-vaisselle.

IMPORTANT - En cas de

branchement du tuyau d'égout au broyeur à déchets, vérifier que le bouchon de vidange a été enlevé. LE LAVE-VAISSELLE NE SE VIDE PAS SI LE BOUCHON EST EN PLACE.

Conseil: Il faut éviter les frais d'intervention inutiles. Il faut toujours s'assurer que le bouchon de vidange a été enlevé avant de brancher le tuyau de vidange du lave-vaisselle au broyeur à déchets.

ÉTAPE 18 : BRANCHEMENT DE L'ALIMENTATION ÉLECTRIQUE

Sauter cette étape si le lave-vaisselle est équipé d'un cordon d'alimentation. Vérifier que le circuit est hors tension

• Prendre le couvercle de la boîte de jonction rangé à l'étape 1.
• Attacher les fils de la maison au bas de la boîte de jonction à l'aide du dispositif d'élimination des contraintes.
• Identifier les trois fils du lave-vaisselle avec les extrémités dénudées (blanc, noir et vert). Insérer les fils du lave-vaisselle dans le petit trou de la boîte de jonction. Raccorder les fils du cordon électrique aux fils de couleur correspondante du lave-vaisselle avec des coinceurs à câble homologués UL de taille appropriée.
• Installer le couvercle de la boîte de jonction. Vérifier que les fils ne sont pas pincés sous le couvercle

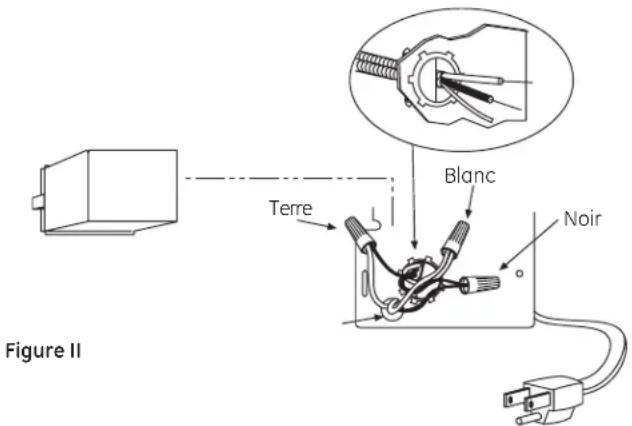

Figure II Terre Blanc Noir

Si le circuit de la maison n'est pas un circuit à deux fils plus fil de terre, l'installateur doit installer un fil de terre. Quand le circuit de la maison est en aluminium, il faut prendre soin d'utiliser une pâte antioxydante et des connecteurs aluminium à cuivre sur la liste UL.

ÉTAPE 19 : LISTE DE VÉRIFICATION AVANT DE FAIRE LES ESSAIS

Examiner cette liste après l'installation du lave-vaisselle pour éviter les frais d'intervention qui ne sont pas couverts par la garantie

□ Vérifier que le système est hors tension.
□ Ouvrir la porte et enlever tout le conditionnement en mousse et papier.
□ Trouver le Manuel d'utilisation rangé à l'étape 1.
□ Lire les instructions d'utilisation dans le Manuel d'utilisation.
□ Vérifier l'ouverture et la fermeture de la porte. Si la porte ne s'ouvre et ne se ferme pas facilement, vérifier l'acheminement du câble de ressort sur la poulie. Si la porte tombe ou s'élève lorsqu'on la lâche, ajuster la tension du ressort. Voir étape 3, figure J.
□ Vérifier que les fils sont bien en place sous le lave-vaisselle, qu'ils ne sont pas pincés ni en contact avec les ressorts de porte ni autres éléments. Consulter l'étape 9.
□ Vérifier l'alignement de la porte par rapport au bac, et que le lave-vaisselle est de niveau. Consulter l'étape 14.
Sortir l'égouttoir du bas, à moitié chemin. Vérifier qu'il ne recule ni n'avance. Si l'égouttoir se déplace, régler les pieds de mise à niveau. Consulter l'étape 14.
□ Vérifier l'alignement de la porte par rapport à l'armoire. Si la porte touche l'armoire, repositionner le lave-vaisselle et régler les pieds de mise à niveau. Consulter l'étapes 13, 14 et 15.
□ Veiller à ce que le ressort de porte ne soit pas en contact avec le tuyau de remplissage ou d'alimentation d'eau ou avec d'autres composants. Consulter l'étape 16.
□ Vérifier que le tuyau d'alimentation d'eau et le tuyau de vidange ne sont pas pincés ni en contact avec d'autres composants. Le contact avec le moteur ou le lave-vaisselle peut causer des bruits. Consulter l'étapes 9 et 11.
☐ Ouvrir le robinet d'eau chaude d'évier et vérifier la température de l'eau. L'eau d'alimentation doit avoir une température entre 49 et 65 °C (120 et 150 °F). Il faut une température d'au mois 49 °C (120 °F) pour obtenir le meilleur rendement du lave-vaisselle. Consulter « Préparation du tuyau d'eau chaude », page 6.
□ Ajouter deux litres d'eau au fond du lave-vaisselle pour lubrifier le joint de la pompe.
☐ Ouvrir le robinet d'eau. Vérifier qu'il n'y a pas de fuites. Serrer les branchements selon le besoin.
□ Enlever, du panneau de commande et de la porte, la pellicule de protection, si elle est présente.
☐ Éviter les frais de service en contrôlant qu'un dispositif anti-siphon ou un tuyau de vidange est installé à la hauteur minimale requise de 81 cm (32 po).

ÉTAPE 20 : ESSAI DU LAVE-VAISSELLE AVEC DE L'EAU

□ Mettre le circuit sous tension (ou brancher le cordon d'alimentation dans la prise de courant, si installée).
□ Mettre le lave-vaisselle en marche pour vérifier qu'il n'y a pas de fuites

Modèles à commandes sur le devant

• fermer et verrouiller la porte
• appuyer sur la touche RINSE ONLY (uniquement rinçage) ;
• appuyer une seule fois sur la touche START/RESET (démarrage/réinitialisation)

Modèles à commandes montées sur le haut :

• appuyer sur la touche RINSE ONLY (uniquement rinçage) ;
• appuyer une seule fois sur la touche START/RESET (démarrage/réinitialisation) ;
• fermer et verrouiller la porte.

□ Vérifier que l'eau entre dans le lave-vaisselle. Si l'eau n'entre pas dans le lave-vaisselle, vérifier que le robinet d'alimentation est ouvert et que le circuit est sous tension.
□ Vérifier qu'il n'y a pas de fuites sous le lave-vaisselle. S'il y a une fuite, couper l'alimentation électrique et serrer les branchements. Remettre le lave-vaisselle sous tension après avoir éliminé les fuites.
□ Vérifier qu'il n'y aucune fuite autour de la porte. Une fuite autour de la porte peut être causée par un frottement de la porte ou un impact avec l'armoire adjacente. Repositionner le lave-vaisselle si nécessaire. Consulter les étapes 13, 14 et 15.
□ Le lave-vaisselle se vide et s'arrête environ 5 minutes après le démarrage. Vérifier les tuyaux de vidange. En cas de fuite, couper le courant et corriger le problème de plomberie, le cas échéant. Remettre sous tension après la réparation. Voir les étapes 10 et 17.
Ouvrir la porte du lave-vaisselle et vérifier que la plus grande partie de l'eau s'est écoulée. Si ce n'est pas le cas, vérifier que le bouchon du broyeur a été enlevé et/ou que le dispositif anti-siphon est libre de débris. Voir étape 17. Vérifier également que le tuyau de vidange n'est pas plié.
Faire passer le lave-vaisselle par un autre cycle de « Rinse Only » (rinçage seulement). Vérifier qu'il n'y a pas de fuite et corriger selon le besoin

ÉTAPE 21 - RÉGLAGE DE LA DURETÉ DE L'EAU

Uniquement les modèles à distributeur en vrac. Sauter cette étape si le modèle n'est pas équipé d'un distributeur en vrac.

• Prendre la bande d'essai d'eau dure rangée à l'étape 1.
• La dépouiller de son emballage.
• Allumer l'eau chaude et maintenir la bande sous le jet d'eau conformément aux directives de l'emballage.
• Utiliser la valeur de la bande d'essai pour calibrer la dureté de l'eau du lave-vaisselle. Se reporter à la section Intitulée « Calibrage de la dureté de l'eau » du Manuel de l'utilisateur pour en savoir plus concernant le calibrage du lave-vaisselle

ÉTAPE 22 - INSTALLATION DU KIT DE RÉDUCTION DE BRUIT, LE CAS ÉCHÉANT

Sauter cette étape si le modèle n'est pas équipé du kit de réduction de bruit.

• Prendre le kit de réduction de bruit mis de côté à l'étape 1 et les deux vis mis de côté à l'étape 6.
• Attacher le panneau d'insonorisation en plastique avec les deux vis, comme illustré dans la figure LL. Il faut utiliser les deux trous de montage inférieurs.
• Vérifier que le panneau d'insonorisation est assis dans les fentes du cadre, comme illustré dans la figure JJ.

Le panneau d'insonorisation se trouve sous le panneau de la porte. panneau d'insonorisation en plastique avec mousse Vis de fixation Vérifier que le panneau d'insonorisation est assis dans les fentes du cadre (les deux côtés)

Figure JJ

ÉTAPE 23 - INSTALLATION DE LA PLINTHE

- Prendre la plinthe et les vis rangés à l'étape 5.

Plinthe Vis de fixation

Figure KK

• Remettre la plinthe en place en vérifiant que le bord inférieur se trouve contre le sol.
• Serrer les deux vis de fixation de plinthe. La plinthe doit demeurer en contact avec le sol pour assurer que le lave-vaisselle fonctionne en silence.

ÉTAPE 24 - DOCUMENTATION

- Prendre soin de laisser au consommateur l'enveloppe complète de documentation, les instructions d'installation et les échantillons de produit.

LES DONNÉES TECHNIQUES PEUVENT CHANGER SANS PRÉAVIS

GE Consumer & Industrial
