HG75RU750N - Téléviseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

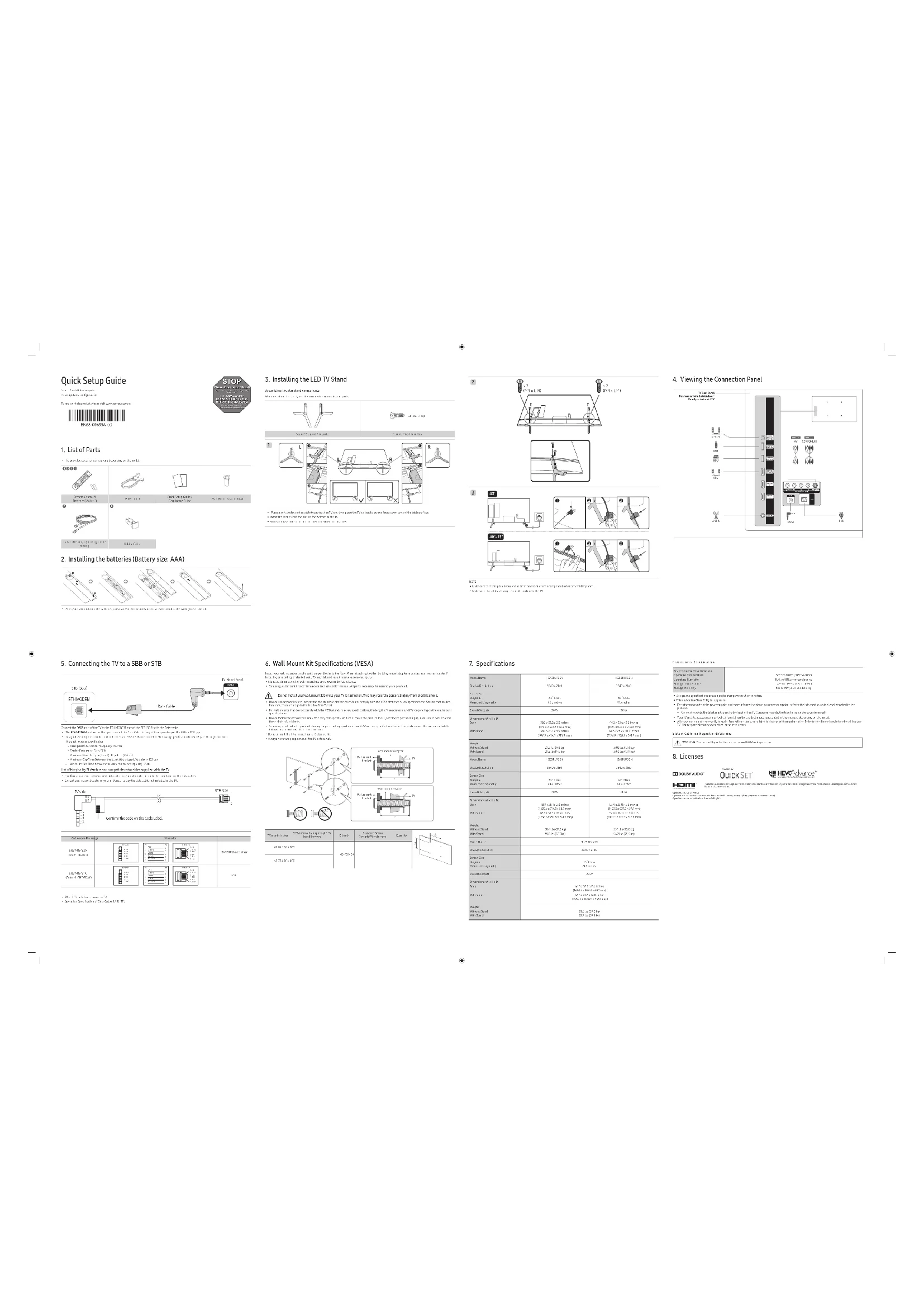

MODE D'EMPLOI HG75RU750N SAMSUNG

TV Real Panel Panneau arrière du téléviseur Panel posterior del TV HDD OPTICAL ARC ANT IN USB COMPONENTAV LAN DATA

Son (sortie) 20 W 20 W Dimensions (L x H x P) Boîtier Avec support

Nom du modèle HG75RU750N Résolution d'afchage 3840 x 2160 Taille de l'écran Diagonale Les mesures sont prises en diagonale Catégorie 75 pouces

Son (sortie) 20 W Dimensions (L x H x P) Boîtier Avec support

Facteurs environnementaux Facteurs environnementaux Température de fonctionnement Niveau d'humidité en fonctionnement Température d'entreposage Niveau d’humidité en entreposage 50 à 104 °F (10 à 40 ℃) 10 à 80%, sans condensation -4 à 113 °F (-20 à 45 °C) 5 à 95%, sans condensation

• La conception et les spécications peuvent faire l'objet de modications sans préavis.

• Cet appareil est un appareil numérique de catégorie B.

• Pour les caractéristiques d’alimentation et de consommation électrique, consultez l’étiquette xée au produit. – Sur la plupart des modèles, l’étiquette est xée à l'arrière du téléviseur. (Sur certains modèles, l’étiquette est xée à l’intérieur du recouvrement.)

• Votre téléviseur et ses accessoires peuvent être différents des illustrations présentées dans le présent guide, en fonction du modèle.

• les dessins ne sont pas nécessairement à l’échelle. Certaines dimensions pourraient être modiées sans préavis. Avant d'installer le téléviseur, vériez les dimensions. Nous ne sommes pas responsables des erreurs de typographie ou d’impression.

• Siempre son necesarias dos personas para montar el televisor en la pared. Téléviseur Téléviseur Fixation pour le support mural Fixation pour le support mural

Adaptateur pour le support mural Adaptateur pour le support mural Taille du téléviseur en pouces Spécications VESA de l’orice de passage des vis (A * B) en millimètres C (mm) Vis standard (Longueur* Espacement en mm) Quantité 43-55 200 x 200 43-45 M8 4 65-75 400 x 400

Nom du modèle HG43RU750N HG50RU750N Résolution d'afchage 3840 x 2160 3840 x 2160 Taille de l'écran Diagonale Les mesures sont prises en diagonale Catégorie 43 pouces

Son (sortie) 20 W 20 W Dimensions (L x H x P) Boîtier Avec support

Liste des fournisseurs SI d'applications pour hôtel et des câbles de données compatibles avec le téléviseur

• Conrmez que vous utilisez le câble de données approprié de votre fournisseur de SI. Reportez-vous au code de l'étiquette sur les câbles de données.

• Communiquez avec le détaillant ou fournisseur SI le plus près de chez pour acheter le câble de données s'il n'a pas été fourni avec votre téléviseur.

Vériez le code sur l'étiquette. Côté TV Côté STB Code de câble Désignation des broches Fournisseur SI BN39-02462A (Color : BLACK) TV SIDE1: NC2: RX3: TX4: IR5: GND

• Indication RX ou TX selon le téléviseur.

• Spécication d'exploitation du câble de données (RJ12) : TTL

6. Spécications de l'ensemble de xation murale (VESA)

Installez le support mural sur un mur massif perpendiculaire au plancher. Pour le xer sur d'autres types de matériaux, veuillez communiquer avec votre détaillant. Si vous l’installez au plafond ou sur un mur incliné, il risque de tomber et de causer des blessures.

• Les dimensions standard pour les ensembles de xation murale gurent dans le tableau ci-dessous.

• Les ensembles de xation murale de Samsung sont fournis avec un guide d'installation détaillé. Toutes les pièces nécessaires à l’assemblage sont fournies. N’installez pas le support mural lorsque le téléviseur est sous tension. Cela risque de causer un choc électrique et des blessures corporelles.

• N’utilisez pas de vis plus longues que les dimensions standard ou non conformes aux spécications VESA en la matière. Des vis trop longues pourraient endommager l'intérieur du téléviseur.

• En ce qui a trait aux supports muraux non conformes aux spécications de la norme VESA relatives aux vis, la longueur des vis peut différer selon les spécications du support mural.

• Ne serrez pas trop les vis; cela pourrait endommager le produit ou provoquer sa chute et causer des blessures. Samsung décline toute responsabilité dans le cas où de tels accidents se produiraient.

• Samsung ne saurait être tenue responsable des dommages au produit ou des blessures occasionnés par l'utilisation d'un support mural non conforme aux spécications VESA ou non recommandé, ou si le consommateur ne suit pas les instructions d'installation du produit.

• N'installez pas le téléviseur à un angle d'inclinaison de plus de 15 degrés.

• Il faut deux personnes pour xer le téléviseur sur un mur. [Français]

• Les accessoires fournis peuvent varier selon le modèle.

Télécommande et Piles (AAA x 2)

Cordon d’alimentation

Guide de conguration rapide / Guide de réglementation

Adaptateur pour le support mural (x 4)

Câble de données (x 2, varie en fonction du modèle)

2. Insertion des piles (Modèle de piles: AAA)

• Après l'insertion des piles, serrez la vis du couvercle de la pile à l'aide d'un tournevis.

3. Installation du support de téléviseur DEL

Assemblage du support et des composants Utilisez les composants et pièces fournis pour l’installation du support.

• Pour protéger le téléviseur, posez un tissu doux sur la table et placez le téléviseur de sorte que l’écran donne vers la surface de la table.

• Insérez les supports dans la fente située sur la partie inférieure du téléviseur.

• Glissez-le jusqu'au bout de la ligne, dans la direction de la èche, puis assemblez-le. REMARQUE

• Lorsque vous assemblez les composants, assurez-vous de distinguer l'avant de l'arrière.

• Assurez-vous qu'au moins deux personnes soulèvent et déplacent le téléviseur.

4. Vue du panneau de connexion

5. Raccordement du téléviseur au récepteur (câble ou satellite)

ETH MODEM Panneau arrière du téléviseur Récepteur câble ou satellite Câble de données Branchez la prise DATA du téléviseur à la prise ETH MODEM du récepteur (câble ou satellite) à l'aide du câble de données.

• Le nom de la prise ETH MODEM dans laquelle vous branchez le câble de données peut varier en fonction du type de récepteur.

• Les signaux IR transmis par la télécommande au téléviseur ou au récepteur (câble ou satellite) doivent satisfaire aux spécications suivantes pour que la fonction de réception des signaux IR fonctionne. Spécication du récepteur du signal IR – Fréquence du centre du ltre passe bande : 37.9 ㎑ – Fréquence porteuse, facteur d’utilisation 50 % – Longueur de salve (l-salve) : 12 pulsations (316 us) – Laps de temps minimum entre les salves (laps t-salves) : 16 pulsations (422 us) – Laps de temps minimum entre les commandes de données (t-pause) : 25 ㎳ [Español]
