11KS60 - Haut-parleur KICKER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Haut-parleur KICKER 11KS60, 6,5 pouces, 2 voies, puissance RMS de 75 Watts, impédance de 4 Ohms, réponse en fréquence de 50 Hz à 20 kHz.
Utilisation	Conçu pour une utilisation dans des systèmes audio de voiture, idéal pour améliorer la qualité sonore des véhicules.
Maintenance et Réparation	Vérifier régulièrement les connexions et les câbles, nettoyer les grilles pour éviter l'accumulation de poussière.
Sécurité	Éviter l'exposition à l'humidité, ne pas dépasser la puissance recommandée pour éviter d'endommager le haut-parleur.
Informations Générales	Produit de la marque KICKER, réputée pour ses équipements audio de haute qualité, garantie limitée disponible.

FOIRE AUX QUESTIONS - 11KS60 KICKER

Comment puis-je installer le KICKER 11KS60 dans ma voiture ?

Pour installer le KICKER 11KS60, commencez par retirer le panneau de porte ou le tableau de bord où vous souhaitez placer le haut-parleur. Connectez les fils du haut-parleur aux bornes appropriées, en vous assurant de respecter la polarité. Fixez le haut-parleur en place avec des vis et remettez le panneau en place.

Quel type d'amplificateur est recommandé pour le KICKER 11KS60 ?

Il est recommandé d'utiliser un amplificateur qui fournit une puissance nominale de 75 W par canal à 4 ohms pour tirer le meilleur parti du KICKER 11KS60. Assurez-vous que l'amplificateur est compatible avec la configuration de votre système audio.

Quelle est la puissance maximale du KICKER 11KS60 ?

La puissance maximale du KICKER 11KS60 est de 150 W, ce qui permet une excellente performance audio sans distorsion.

Le KICKER 11KS60 est-il étanche ?

Non, le KICKER 11KS60 n'est pas étanche. Il est recommandé de l'utiliser dans des environnements secs pour éviter des dommages.

Quels sont les dimensions du KICKER 11KS60 ?

Les dimensions du KICKER 11KS60 sont de 152 mm de diamètre et 57 mm de profondeur.

Comment régler la qualité sonore du KICKER 11KS60 ?

Pour régler la qualité sonore, utilisez les réglages de votre autoradio ou amplificateur pour ajuster les basses, les aigus et l'égaliseur. Vous pouvez aussi essayer différentes positions pour le haut-parleur pour trouver le meilleur son.

Où puis-je trouver des pièces de rechange pour le KICKER 11KS60 ?

Vous pouvez trouver des pièces de rechange pour le KICKER 11KS60 chez des détaillants spécialisés en audio automobile ou directement sur le site web de KICKER.

Le KICKER 11KS60 est-il compatible avec les systèmes audio Bluetooth ?

Le KICKER 11KS60 lui-même n'est pas équipé de Bluetooth. Cependant, vous pouvez le connecter à un autoradio ou un amplificateur compatible Bluetooth.

MODE D'EMPLOI 11KS60 KICKER

Haut-parleurs Coaxiaux KS

Manuel d'utilisation

MODEL: KS35 / KS40 / KS46 / KS410 / KS525

KS60 / KS65 / KS68 / KS69 / KS693

Authorized KICKER Dealer:

Purchase Date:

Speaker Model Number:

KS Coaxial Speakers

Revendeur agréé KICKER :

Purchase Date :

Numéro de modèle haut-parleur :

COAXIAUX KS

Vos haut-parleurs de KS coaxiaux ont été conçus pour l'environnement automoteur dur. L'haut-parleur utilise des matériels avancés et les techniques de construction pour maintenir l'exécution optimale pendant des années pour venir.

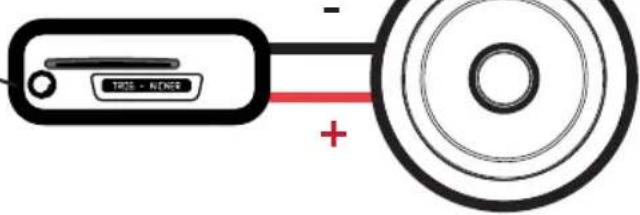

CÂBLAGE

Nous conseillons d'utiliser du fi I de calibre 16 (ou supérieur). Les coaxiaux KS ont une valeur nominale de 4 ohms et fonctionnent avec n'importe quelle source ou n'importe quel amplifi cateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplifi cateur est prévu pour un fonctionnement à 4 ohms.

amplifi cateur / source

USB - RENER +

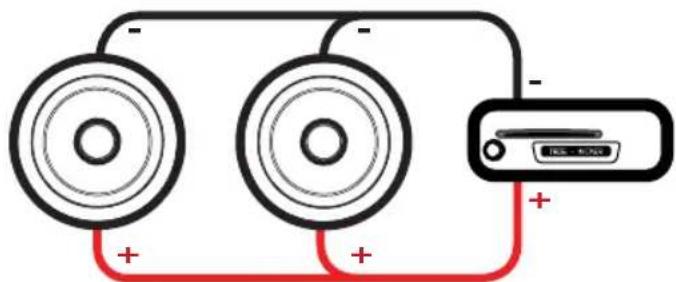

Deux haut-parleurs à une parallèle seule

Deux haut-parleurs à une chaîne seule

Taille du wootor, in (mm)	3 1/2 (89)	4 (100)	4x6 (100x160)	4x10 (100x250)	5 1/4 (130)	6 (160)	6 1/2 (165)	6x8 (150x200)	6x9 (150x230)	6x9 (150x230)
Taille du moyenne, in (mm)	-	-	-	-	-	-	-	-	-	2 (50)
Taille du tweeter, in (mm)	1/2 (13)	1/2 (13)	1/2 (13)	1/2 (13)	3/4 (20)	3/4 (20)	3/4 (20)	3/4 (20)	1 (25,4)	3/4 (20)
Impédance, (résistance CC)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)
Plage de puissance, Wafta RMS	6-20	6-30	6-30	6-35	6-45	6-65	6-65	6-60	6-90	6-100
Pc de tenue en puissance, (RMS)	40	60	60	70	135	195	195	180	270	300
Sensiolité à 1 W, 1 m	88	88	85	86	90	90	90	90	92	92
Plage de fréquence effective, Hz	80-20k	60-20k	50-20k	45-20k	45-21k	43-21k	40-21k	45-21k	30-21k	30-21k
Diamètre du trou de montage, in (mm)	3 3/16 (81)	3 11/16 (94)	3 1/2x5 3/4(89x146)	3 7/8x9 5/16(98x237)	4 9/16 (116)	5 (127)	5 5/8 (143)	5x7 (127x178)	6x8 9/16(152x217)	6x8 9/16(152x217)
Prof. de montage à la surface supérieure,in (mm)	,31 (8)	,42 (10,7)	,22 (5,7)	,23 (5,9)	,57 (14,4)	,83 (21,2)	,73 (18,6)	,01 (.31)	,57 (14,5)	,91 (23,1)
Profondour de montage à la baso, in (mm)	1 9/16 (40)	1 3/16 (46)	1 3/16 (46)	2 7/16 (62)	2 (51)	1 15/16 (49)	2 1/8 (54)	2 3/8 (60)	3 3/16 (81)	3 3/16 (81)
Dépassement du haut-parleur d'aigus, in (mm)	,09 (2,4)	,09 (2,3)	,06 (1,5)	,05 (1,2)	,15 (3,9)	,47 (11,9)	,48 (12,1)	0	0	,34 (8,6)
Verrouiller par les grilles	No	Oui	No	No	Oui	Oui	Oui	No	Oui	Oui
Matériau de l'aiment de haut-parleur d'aigus	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme
Matériau de la membrane de haut-parleurd'aigus	PEN (polyethylene naphthalate)	PEN (polyethylenenaphthalate)	PEN (polyethylene naphthalate)	PEN (polyethylene naphthalate)	Titane	Titane	Titane	Titane	Titane	Titane
Type de haut-parleur d'aigus	Dôme équilbré	Dôme équilbré	Dôme équilbré	Dôme équilbré	Dôme	Dôme	Dôme	Dôme	Dôme	Dôme
Matériau du cône de haut-parleur de graves	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène
Matériau de la bourou de haut parleur de graves	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene

MONTAGE DU WOOFER

Les coaxiaux Kicker KS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrière du haut-parleur. En général, cette isolation est obtenue en installant le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une chambre arrière semi-isolée.

Dans le cas du remplacement de haut-parleurs d'origine en utilisant les mêmes emplacements, il peut être nécessaire d'agrandir les découpes de haut-parleurs et de percer de nouveaux trous pour les vis, à l'aide d'un foret de 2,5 mm. Les emplacements de montage sur mesure demandent davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les câbles, et ne gênent aucune autre pièce mécanique à l'envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

Si les emplacements des découpes de haut-parleurs obligent à couper des parties métalliques, évitez la structure et les renforts métalliques. Si le poiKS du haut-parleur est excessif pour la portière et sa garniture, un anneau de renforcement facultatif (morceau de bois mince ou panneau de fi bres de bois de densité moyenne) peut être fi xé ou collé à la portière. Montez le haut-parleur dans le véhicule conformément à la fi gure 4.

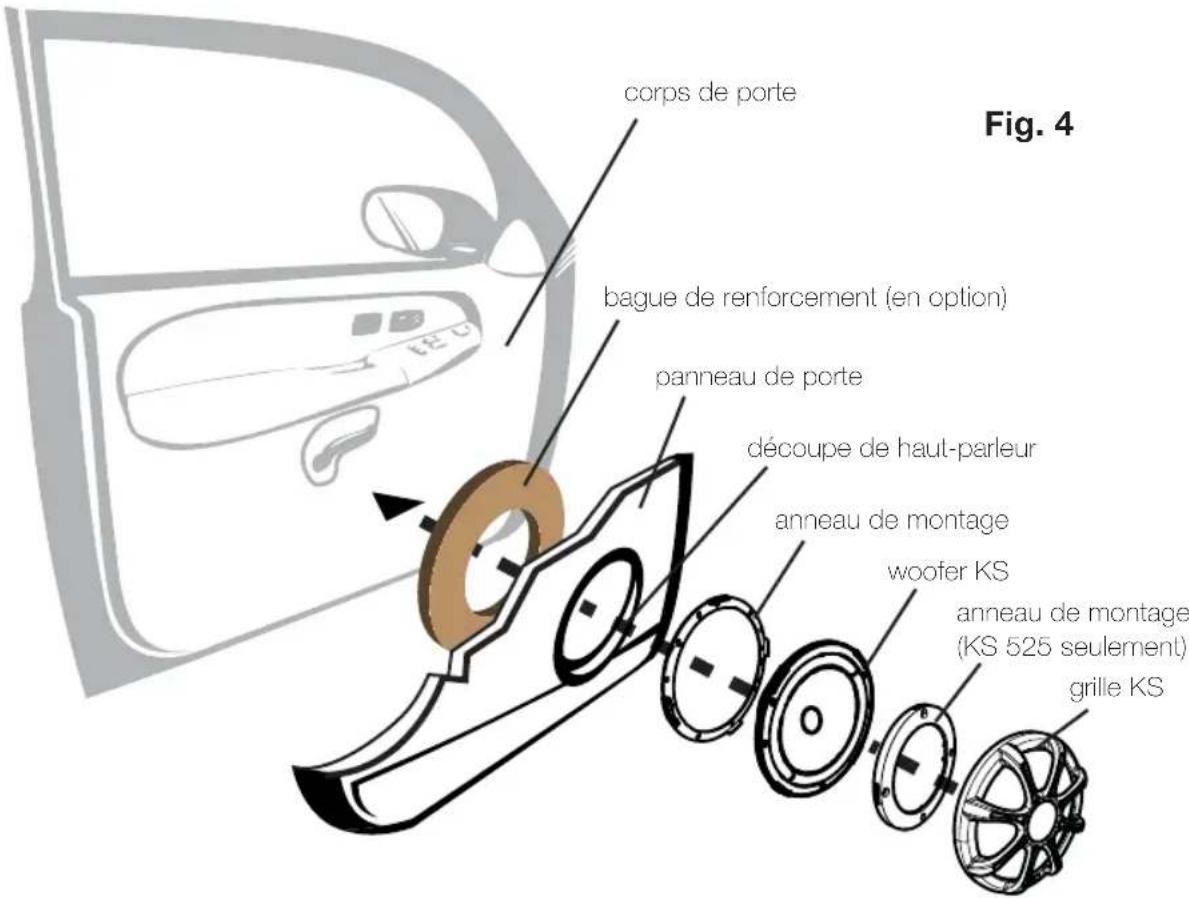

corps de porte bague de renforcement (en option) panneau de porte découpe de haut-parleur anneau de montage woofer KS anneau de montage (KS 525 seulement) grille KS Fig. 4

Astuce de pro : Vous êtes un KICKER IX ou ZX Stereo-Amplificateur, un caisson de d'extrêmes graves, et quelques câbles loin d'un grand système de stéréo ! Les stereo-amplifi caleurs de IX le font facile à améliorer le basse balancer-solide avec votre radio existante. S'il vous plaît demander votre négociant de stéréo des montées d'Amplifi cateur de IX.

KS Coaxial Speakers

INTERNATIONAL WARRANTY

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International Kicker.

AVERTISSEMENT: Los haut-parleurs Kicker ont la capacité de produire des niveaux sonores pouvant endommager l'ouïe de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible endommage davantage l'ouïe que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouïe de façon irréversible. Réglez le volume en faisant prevue de bon sens !

L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque Kicker d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs Kicker sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
