MODE D'EMPLOI VH55RR SAMSUNG

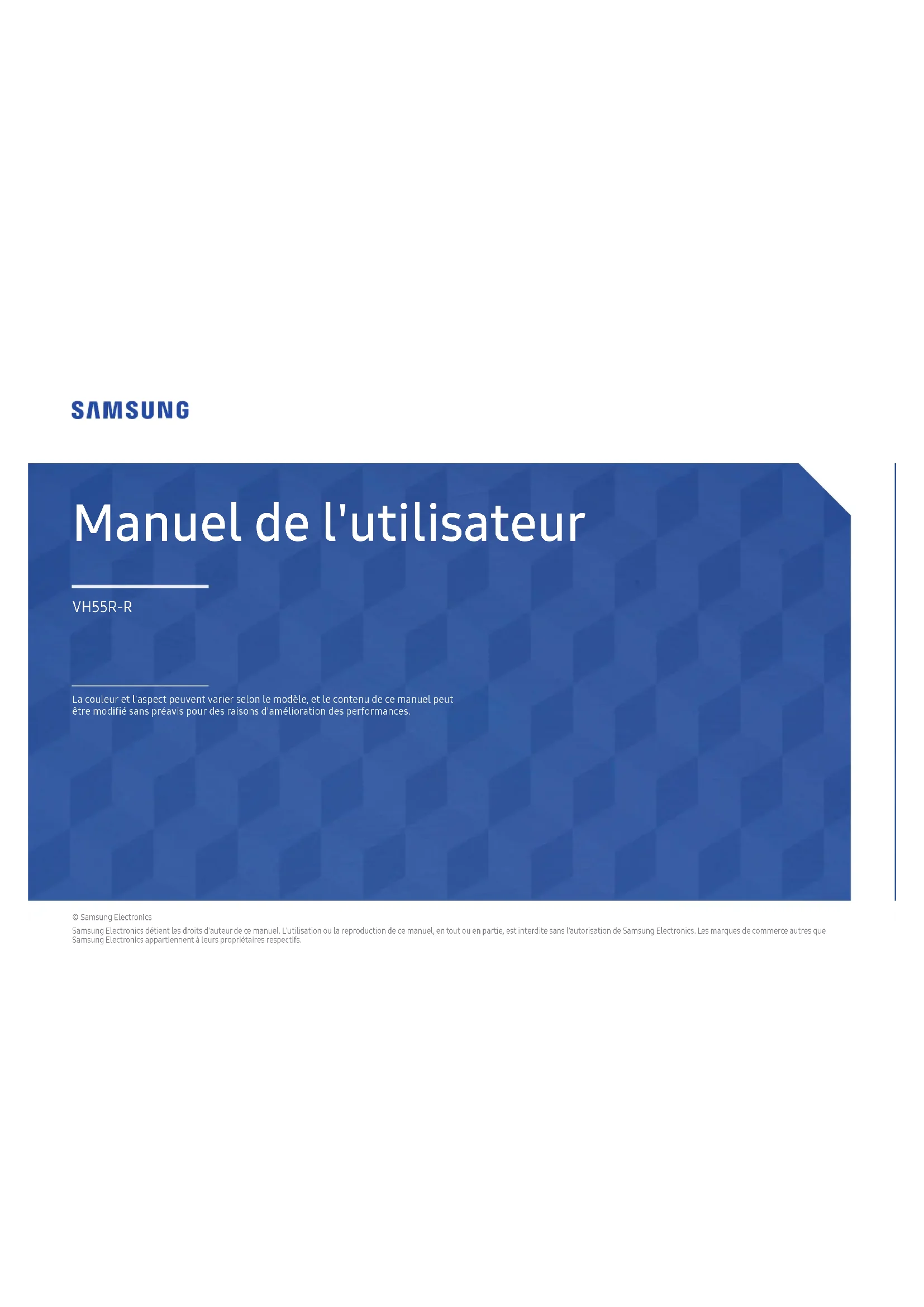

Manuel de l'utilisateur © Samsung Electronics Samsung Electronics détient les droits d'auteur de ce manuel. L'utilisation ou la reproduction de ce manuel, en tout ou en partie, est interdite sans l'autorisation de Samsung Electronics. Les marques de commerce autres que Samsung Electronics appartiennent à leurs propriétaires respectifs. VH55R-R La couleur et l'aspect peuvent varier selon le modèle, et le contenu de ce manuel peut être modié sans préavis pour des raisons d'amélioration des performances.Table des matières Avant l'utilisation Consignes de sécurité 5 Symboles de sécurité 5 Électricité et sécurité 6 Installation de l'appareil 7 Fonctionnement 9 Précautions lors de la manipulation de l'écran 11 Nettoyage 12 Stockage et entretien 12 Préparation Vérification des composants 13 Composants 13 Pièces 14 Arrière de l'appareil 14 Télécommande 15 Connexion à l'aide d'un câble stéréo IR (vendu séparément) 17 Avant d'installer l'appareil (guide d'installation) 18 Alternance entre portrait et paysage 18 Ventilation 18 Installation du support mural 19 Préparation préalable à l'installation du support mural 19 Installation du support mural 19 Spécifications du nécessaire de support mural (VESA) 20 Connexion et utilisation d’un périphérique source Avant la connexion 21 Points à vérifier avant la connexion 21 Connexion à un PC 21 Connexion à l'aide d'un câble DVI (type numérique) 21 Connexion à l'aide d'un câble HDMI-DVI 22 Connexion à l'aide d'un câble HDMI 22 Connexion à l'aide d'un câble DP 23 Connexion à un périphérique vidéo 24 Connexion à l'aide d'un câble HDMI-DVI 24 Connexion à l'aide d'un câble HDMI 25 Connexion à un système audio 25 Connexion du câble LAN 26 Modification de la source d'entrée 27 Source 27 Contrôle multiécran Connexion du câble 28 Câble RS232C 28 Câble LAN 29 Connexion 31 Codes de commande 32 Utilisation du contrôle multiécran 39 Installation/Désinstallation du contrôle multiécran 39 Fonctionnalités de l'accueil Mur d'images 40 Mur d'images 40 Horizontal x Vertical 40 Position écran 41 Format 41 Progr. act./désact. 42 Progr. activ. 42 Progr. désact. 42 Gestion des vacances 43 Paramètres réseau 44 Paramètres ID 45 ID périphérique 45 Définit. auto ID périph. 45 Câble de connexion au PC 45 Plus de paramètres 46 2Table des matières Réglage de l'écran Rétroéclairage / Luminosité / Contraste / Netteté / Amélioration des images / Couleur / Teinte (V/R)

Temp. Coul. 47 Paramètres de balance des blancs 48 Uniformité 48 Gamma 48 Égaliseur - Zones sombres 48 Options d'image 48 Nuance Coul. 48 Niv. noir HDMI 48 Signal d'entrée - Étendre 49 Appliquer les paramètres d'image 49 Format de l'image 49 Format de l'image 49 Image désactivée 50 Réinit. param. img 50 Affichage à l'écran Orientation de l'affichage 51 Orientation du menu à l'écran 51 Orientation du contenu source 51 Rapport d'aspect 51 Protection de l'écran 52 Modif. pixel 52 Programmateur 52 Affichage immédiat 52 Gris de bord 52 Affichage du message 53 Infos sur la source 53 Aucun message de signal 53 Message MDC 53 Langue des menus 53 Réinit. aff. écran 53 Système Configuration 54 Heure 55 Réglage Horloge 55 Heure d'été 55 Veille 55 Délai d'activation 55 Changement source auto 56 Changement source auto 56 Récup. source princip. 56 Source principale 56 Source secondaire 56 Réglage de l'alimentation 56 Marche auto. 56 Contrôle veille 57 Veille du réseau 57 Bouton d'alimentation 57 Solution Eco 57 Mode éco. 57 Programme lampe écran 57 Veille si aucun signal 58 Hors ten. auto 58 Contrôle température 58 Modifier PIN 58 Général 59 Sécurité 59 Connexion HDMI 59 3Table des matières Alignement du cadre 59 Réinitialiser le système 59 Réglage du son Son HDMI 60 Son des appels visio 60 Réinit. son 60 Support technique Mise à jour du logiciel 61 Contacter Samsung 61 Acc. à Accueil 62 Mur d'images 62 Progr. act./désact. 62 Paramètres réseau 62 Paramètres ID 62 Plus de paramètres 62 Réinitial. tout 62 Guide de dépannage Prérequis avant de contacter le Centre de service à la clientèle Samsung 63 Vérification de l'appareil 63 Vérification de la résolution et de la fréquence 63 Vérifiez les éléments suivants. 64 Spécifications Général 71 Modes de minutage préréglés 72 Annexe Service payant (frais facturés aux clients) 73 L'appareil ne présente pas de défaut 73 Dommage causé au produit par la faute du client 73 Autres raisons 73 Prévention des images rémanentes 74 Qu'est-ce qu'une image rémanente? 74 Pratiques de prévention recommandées 74 Licence 75

Consignes de sécurité Les consignes de sécurité suivantes ont pour but de garantir votre sécurité personnelle et d'éviter tout dommage aux biens. Veuillez lire ce qui suit afin de garantir l'utilisation correcte du produit. Symboles de sécurité Symbole Nom SignicationAvertissementL'omission d'observer les consignes peut causer des blessures sévères ou fatales.AttentionL'omission d'observer les consignes peut causer des blessures corporelles ou des dommages aux biens.InterdictionNe PAS faire.InstructionsSuivez les indications.ATTENTIONRISQUE DE DÉCHARGE ÉLECTRIQUE. NE PAS OUVRIR.ATTENTION: AFIN DE RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, N'ENLEVEZ PAS LE COUVERCLE (OU LE PANNEAU ARRIÈRE). AUCUNE PIÈCE POUVANT ÊTRE RÉPARÉE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR. VEUILLEZ VOUS ADRESSER À UN TECHNICIEN AGRÉÉ POUR TOUTE RÉPARATION.Ce symbole indique la présence d'une haute tension à l'intérieur. Tout contact avec une pièce interne de l'appareil présente un danger.Tension CA: La tension nominale indiquée par ce symbole est la tension CA.Ce symbole vous informe qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.Tension CC: La tension nominale indiquée par ce symbole est la tension CC.Produit de catégorie II: Ce symbole indique qu'une connexion de sécurité de mise à la terre (à la masse) n'est pas requise. Si ce symbole ne se trouve pas sur un appareil doté d’un câble électrique, le produit DOIT avoir un conducteur de protection fiable (mise à la terre).Attention. Consultez les instructions aux fins d'utilisation: Ce symbole indique à l'utilisateur qu'il doit consulter le guide d'utilisation pour avoir de l'information au sujet de la sécurité.6 Électricité et sécurité

Les images qui suivent sont présentées à des fins de référence seulement. Les situations réelles peuvent différer des images. Avertissement Évitez de toucher à une che de cordon avec les mains mouillées. Sinon, il y a risque de choc électrique. Évitez de tordre ou de tirer sur le câble électrique brusquement. Veillez à ne pas laisser le câble d'alimentation sous un objet lourd. Un câble abîmé présente un risque de défaillance de l'appareil, de choc électrique ou d'incendie. Évitez de connecter plusieurs appareils à une seule prise électrique. Une prise électrique surchauffée peut provoquer un incendie. Insérez la che à fond pour empêcher tout jeu. Un branchement lâche peut provoquer un incendie. Nettoyez toute poussière autour des broches de la che ou de la prise électrique à l'aide d'un chiffon sec. Sinon, il y a risque d'incendie. Connectez le cordon d'alimentation à une prise électrique reliée à la terre. (Sauf pour les appareils ne le permettant pas.) Sinon, il y a risque de choc électrique ou d'incendie. Évitez d'utiliser une che endommagée ou une prise électrique mal xée. Sinon, il y a risque de choc électrique ou d'incendie.7 Attention Tenez le câble d'alimentation par sa che lors de son débranchement de la prise électrique. Sinon, il y a risque de choc électrique ou d'incendie. Lorsque vous connectez la che d'alimentation à la prise, assurez-vous qu'elle est bien enfoncée. Si la fiche d'alimentation n'est pas bien enfoncée dans la prise, celle- ci pourrait se déconnecter de manière inattendue ou créer un risque de surchauffe dû à une surtension et provoquer des accidents. Utilisez uniquement le câble d'alimentation fourni par Samsung avec l'appareil. Évitez d'utiliser le câble d'alimentation avec d'autres appareils. Sinon, il y a risque de choc électrique ou d'incendie. Veillez à ne pas obstruer la zone de la prise électrique du cordon d'alimentation. En cas de problème avec le produit, le cordon d'alimentation doit être débranché afin de couper complètement l'alimentation du produit. Notez que le bouton de mise sous/ hors tension de la télécommande ne coupe pas totalement l'alimentation à l'appareil. Évitez de débrancher le câble d'alimentation durant le fonctionnement de l'appareil. Sinon, il y a risque d'endommagement de l'appareil par choc électrique. Installation de l'appareil Avertissement Avant de déplacer l'appareil, mettez l'interrupteur en position Arrêt et débranchez le câble d'alimentation et tous les autres câbles liés à l'appareil. L'endommagement du câble peut causer un incendie ou un choc électrique. Lorsque vous installez le produit, placez-le à une certaine distance du mur de sorte qu'il soit bien ventilé. L'augmentation de la température interne pourrait provoquer un incendie. Évitez d'installer l'appareil dans un endroit mal ventilé tel qu'une bibliothèque ou un placard. L'augmentation de la température interne pourrait provoquer un incendie. Gardez l'emballage plastique hors de portée des enfants. Une utilisation inadaptée de l'emballage en plastique par des enfants peut provoquer l'asphyxie. N'installez pas le câble d'alimentation (alimentation CC) et le produit près de sources de chaleur. (Bougies, produits antimoustiques, cigarettes, vaporisateurs, dispositifs chauffants, emplacements directement exposés au soleil, etc.)8 Lorsque vous installez le produit, xez-le solidement pour qu'il ne tombe pas. Si un enfant touche le produit mal fixé en jouant, ce dernier peut tomber et être endommagé ou blesser l'enfant. N'installez pas le produit dans une cuisine ou à proximité d'un comptoir de cuisine. Les huiles comestibles ou les vapeurs d'huile peuvent endommager ou déformer le produit. Demandez à un technicien de poser le support mural. La pose par une personne non qualifiée peut causer des blessures. N'utilisez que des armoires homologuées. Si le produit est placé dans un emplacement inhabituel, son environnement immédiat peut causer de graves problèmes de qualité. Par conséquent, veillez à contacter le Centre de service à la clientèle Samsung avant l'installation. (Emplacements caractérisés par la présence d'un grand nombre de poussières fines, par l'utilisation de produits chimiques, par des températures trop élevées ou trop basses, par la présence de beaucoup d'eau ou d'humidité, équipements de transport tels que véhicules, gares ou aéroports où le produit sera utilisé en continu sur de longues périodes, etc.) Attention Lorsque vous soulevez ou déplacez le produit, ne touchez pas l'écran et assurez-vous qu'au moins deux personnes sont présentes. Le produit pourrait tomber et être endommage ou entraîner des blessures corporelles. Évitez de déposer l'appareil sur sa façade. Cela risquerait d'abîmer l'écran. Une exposition prolongée aux rayons du soleil peut décolorer la surface de l'écran.9 Fonctionnement Avertissement Si l'appareil émet des bruits anormaux, dégage une odeur de brûlé ou de la fumée, débranchez le cordon d'alimentation immédiatement puis contactez le Centre de service à la clientèle Samsung. Sinon, il y a risque de choc électrique ou d'incendie. Conservez les piles de la télécommande et les petits accessoires hors de portée des enfants. Assurez-vous que les enfants ne les avalent pas. Si un enfant a mis la pile dans sa bouche, consuslter un médecin immédiatement. Si l'appareil tombe ou si son aspect extérieur est endommagé, mettez l'interrupteur en position d'arrêt, puis débranchez le cordon d'alimentation. Communiquez ensuite avec le Centre de service à la clientèle Samsung. Une utilisation continue pourrait causer un choc électrique ou un incendie. Évitez de déplacer l'appareil en tirant sur le cordon d'alimentation ou tout autre câble. Un câble abîmé présente un risque de défaillance de l'appareil, de choc électrique ou d'incendie. Vériez que des nappes ou des rideaux n'obstruent pas les évents. L'augmentation de la température interne pourrait provoquer un incendie. Ne créez pas d'impacts sur le produit.

• Cela pourrait endommager l'écran.

• Sinon, il y a risque de choc électrique ou d'incendie. Évitez d'introduire des objets métalliques (baguette, monnaie, épingle, etc.) ou des objets qui brûlent facilement (papier, allumettes, etc.) dans l'appareil (par un évent, des connecteurs d'entrée/sortie, etc.).

• Si des substances étrangères pénètrent dans le produit, coupez l'alimentation et déconnectez le cordon d'alimentation. Communiquez ensuite avec le Centre de service à la clientèle Samsung.

• Sinon, il y a risque de défaillance de l'appareil, de choc électrique ou d'incendie. Évitez de placer des objets contenant du liquide (vase, pot, bouteille, etc.) ou des objets métalliques sur le dessus de l'appareil.

• Si des substances étrangères telles que de l'eau entrent dans le produit, déconnectez le cordon d'alimentation. Communiquez ensuite avec le Centre de service à la clientèle Samsung.

• Sinon, il y a risque de défaillance de l'appareil, de choc électrique ou d'incendie. Durant un orage ou une tempête, mettez l'appareil hors tension et débranchez le cordon d'alimentation. Sinon, il y a risque de choc électrique ou d'incendie. Évitez de laisser des objets attrayants pour les enfants (jouets, bonbons, etc.) sur le dessus de l'appareil. L'appareil ou des objets lourds pourraient tomber et blesser les enfants alors qu'ils tentent de prendre ces objets.10 Ne vous suspendez pas au produit ni ne grimpez sur celui-ci.

• Le produit pourrait tomber, entraînant des blessures corporelles ou même la mort.

• Veillez tout particulièrement à ce que des enfants ne se suspendent pas au produit ni ne grimpent sur celui-ci. Lorsque le cordon d'alimentation est branché à une prise, n'insérez pas de baguette ou tout autre conducteur dans les prises restantes. De même, après avoir débranché le cordon d'alimentation de la prise, ne touchez pas les broches de la che immédiatement. Sinon, il y a risque de choc électrique. L'intérieur de l'appareil présente un haute tension. Ne tentez jamais de démonter, réparer ou modier l'appareil par vous-même.

• Communiquez avec le Centre de service à la clientèle Samsung pour les réparations.

• Sinon, il y a risque de choc électrique ou d'incendie. Si une fuite de gaz est détectée, ne touchez pas à l'appareil ni à la che du cordon et aérez immédiatement la pièce. Des étincelles pourraient causer une explosion ou un incendie. Évitez d'utiliser des humidicateurs ou des poêles aux alentours de l'appareil. Sinon, il y a risque de choc électrique ou d'incendie. Attention Insérez chaque pile de manière à ce que sa polarité (+, –) soit correcte. Une polarité incorrecte peut provoquer un endommagement de la pile ou une fuite de son liquide interne, et entraîner une contamination et des dommages dans l'espace environnant, un incendie ou des blessures corporelles. Évitez de placer des objets lourds sur l'appareil. Cela risquerait d'endommager l'appareil ou de causer une blessure corporelle. Lorsque vous n'utilisez pas le produit pendant une longue période pour cause de vacances ou pour toute autre raison, déconnectez le cordon d'alimentation de la prise électrique. L'accumulation de poussière combinée à la chaleur pourrait causer un incendie, un choc électrique ou une fuite électrique. Utilisez l'appareil au réglage de résolution et de fréquence recommandé. Sinon, il y a un risque de détérioration de la vue. Les piles (et les piles rechargeables) ne font pas partie des déchets ménagers et doivent être retournées pour le recyclage. Le client a la responsabilité de retourner les pile usées ou rechargeables pour le recyclage. Le client peut retourner les piles usées ou rechargeables à un centre de recyclage public près de chez lui ou à un magasin qui vend le même type de piles ou piles rechargeables. Reposez vos yeux pendant au moins 5 minutes à toutes les heures d'utilisation du produit. Cela soulagera la fatigue oculaire.11 L'afchage d'une image xe pendant un long délai peut causer une rémanence d'image ou une défaillance de pixels. Lorsque vous n'utilisez pas le produit pendant une longue période, activez le mode économie d'énergie ou paramétrez l'écran de veille en mode diaporama. Évitez d'utiliser ou de garder un vaporisateur combustible ou une substance inammable à proximité de l'appareil. Sinon, il y a risque d'explosion ou d'incendie. Utilisez seulement les piles standard spéciées; évitez d'utiliser une pile neuve avec une pile usagée en même temps. La pile risque sinon d'être endommagée ou de causer un incendie, des blessures corporelles ou des dommages provoqués par la fuite du liquide interne. Ne regardez pas l'écran de trop près et de manière continue sur une longue période. Sinon, il y a un risque de détérioration de la vue. Ne soulevez ni ne déplacez le produit en cours de fonctionnement. Évitez de toucher l'écran lorsque l'appareil est sous tension depuis un long moment car il devient chaud. Évitez d'utiliser un casque audio ou des écouteurs de manière prolongée ou avec un volume trop élevé. Cela pourrait provoquer des dommages de l'ouïe. Précautions lors de la manipulation de l'écran Ne mettez pas le produit à la verticale, comme indiqué sur l'image. L'écran est fragile et peut être endommagé. Mettez-le à plat pour le manipuler, comme indiqué sur l'image. (Vous pouvez utiliser l'emballage.) Lorsque vous déplacez le produit, veillez à utiliser les poignées situées à l'arrière. 15 mm Lorsque vous tenez ou saisissez le produit, veillez à conserver une distance minimale de 15mm avec l'avant de l'écran.12 Nettoyage Avertissement Évitez de vaporiser de l'eau ou un produit nettoyant directement sur l'appareil. • La surface du produit pourrait être endommagée ou les marquages effacés. • Sinon, il y a risque de choc électrique ou d'incendie. Attention Pendant le nettoyage, veillez à déconnecter le cordon d'alimentation, puis essuyez doucement la surface avec un chiffon doux et sec tel qu'un chiffon microbre ou en anelle de coton pour éviter les rayures.La surface du produit pourrait être endommagée ou les marquages effacés.Veillez à utiliser un chiffon doux et sec tel qu'un chiffon microbre ou en anelle de coton car la surface du produit et de l'écran sont sensibles aux rayures.Les substances étrangères peuvent facilement rayer la surface du produit et de l'écran.N'appliquez aucun produit chimique contenant de l'alcool, des solvants ou des tensioactifs tel que de la cire, du benzène, du diluant, de l'insecticide, du désodorisant, du lubriant ou un produit nettoyant sur le produit.L'extérieur du produit pourrait être décoloré ou se craqueler, la surface du panneau pourrait se décoller, ou les marquages être effacés. Stockage et entretien Nettoyage de la surface extérieure et de l'écran Essuyez la surface avec un chiffon doux légèrement humidifié, puis essuyez-la avec un chiffon sec.

Précautions Ne rayez pas l'écran avec les ongles ou des objets pointus. Les rayures peuvent laisser des marques ou endommager le produit.Évitez de vaporiser de l'eau directement sur une partie de l'appareil. La pénétration d'eau dans le produit présente un risque de défaillance de l'appareil, de choc électrique ou d'incendie.En raison des caractéristiques des produits très brillants, l'utilisation d'un humidificateur à UV à proximité peut provoquer l'apparition de tâches blanches sur le produit.

• Retirer un autocollant de l'écran peut laisser des traces. Nettoyez-les avant d'utiliser l'écran.
• N'exercez pas de pression trop forte sur le produit ni ne le frottez trop énergiquement. Cela pourrait endommager le produit.
• N'essuyez pas l'écran avec des produits chimiques. Cela risquerait d'endommager l'appareil.
• Communiquez avec le Centre de service à la clientèle si l'intérieur de l'appareil requiert un nettoyage (des frais de service seront facturés).13 – Communiquez avec le fournisseur qui vous a vendu l'appareil s'il manque des composants. – L'aspect réel des composants peut différer des illustrations. – Aucun support n'est fourni avec le produit. Pour installer un support, vous devez en acheter un séparément. – L'adaptateur RS232C peut être utilisé pour connecter un autre écran à l'aide du câble RS232C de type D-SUB (9 broches). Vérication des composants Composants ―Les composants peuvent varier selon les localités.Guide de démarrage rapideFiche de garantie(Non disponible dans certaines régions)Guide de réglementation Cordon d'alimentationPiles (AAA x 2)(Non disponible dans certaines régions)Télécommande Câble DP Adaptateur RS232CAdaptateur pour le support mural x 4 / Vis x 4Câble externe IR(Non disponible dans certaines régions) Préparation

Pièces Arrière de l'appareil

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Port Description IR OUT Reçoit le signal de la télécommande par le biais de la carte de capteur externe et émet le signal par l'entremise de LOOPOUT. IR IN Alimente la carte de capteur externe ou reçoit le signal de capteur lumineux. DVI IN (MAGIC INFO) DVI IN: Se connecte à une source à l'aide d'un câble DVI ou HDMI-DVI.MAGIC INFO IN: Pour utiliser MagicInfo, veillez à connecter le câbleDP-DVI.

HDMI IN 1, HDMI IN 2

Se connecte à un périphérique source à l'aide d'un câble HDMI. DP IN Se connecte à un PC à l'aide d'un câble DP. AUDIO OUT Transmet le son d'un appareil audio par le biais d'un câble audio. AUDIO IN Reçoit le son d'un appareil source par le biais d'un câble audio.

Se connecte à plusieurs produits à l'aide d'un câble série.

Le câble série n'est pas fourni avec le produit. Communiquez avec votre fournisseur pour effectuer un achat. RS232C IN Connexion au MDC grâce à un adaptateur RS232C. DP OUT (LOOPOUT) Se connecte à un autre produit à l'aide d'un câble DP.

Lors de la connexion de moniteurs par le biais de DPLoopout, il est recommandé d'utiliser le câbleDP fourni dans l'emballage.

Ce port utilise un algorithme propre à l'entrée et à la sortie de résolutionUHD. Le port n'est pas compatible avec des moniteurs disposant de portsDPLoopout propres à du contenuFHD. Il est recommandé de connecter des portsLoopout entre des moniteurs du même modèle. USB Connexion à un périphérique USB. (Uniquement pour Mise à jour du logiciel) RJ45 Se branche au contrôle multiécran à l'aide d'un câbleLAN. (10/100 Mbps)15 – Les fonctions des boutons de la télécommande peuvent différer selon les produits. Télécommande

La télécommande de cet appareil risque de contrôler d'autres périphériques d'affichage par inadvertance si ceux-ci se trouvent dans le même espace.

Tout bouton dont la description ne figure pas dans l'image ci-dessous n'est pas pris en charge par le produit. Mettre l'appareil hors tension. Touches numériques Utilisez-les pour saisir un code NIP, une date, etc. Mettre l'appareil sous tension. Permet d'afcher ou de masquer l'afchage à l'écran. Réglage du volume. changez la source d'entrée. Couper le son.

• Désactiver le mode sourdine: Appuyez de nouveau sur MUTE, puis sur la touche de contrôle du volume(+ VOL -). Bouton de raccourci vers l’écran d’accueil (Acc. à Accueil).16 Permet d'aller au menu supérieur, inférieur, gauche ou droit, ou d'ajuster le réglage d'une option. Permet de confirmer la sélection. Permet de quitter le menu actuel. Permet de sélectionner un périphérique externe connecté. Permet d'afficher l'information sur la source d'entrée actuelle. Permet de retourner au menu précédent. Permet de sélectionner rapidement les fonctions fréquemment utilisées. Cette option dénit la fonction de verrouillage de sécurité. Appuyez sur le bouton SET et entrez un ID d’appareil à l’aide des boutons numériques. Contrôlez le produit à l'aide de la télécommande. Annulez une valeur dénie à l'aide du bouton SET et contrôlez tous les produits connectés à l'aide de la télécommande. – Les fonctions des boutons de la télécommande peuvent différer selon les produits. Insertion des piles dans la télécommande (AAA x 2)17 Connexion à l'aide d'un câble stéréo IR (vendu séparément) Veillez à connecter le câble infrarouge externe lorsque le produit est hors tension. Ensuite, mettez le produit sous tension. Contrôle de plusieurs appareils à l'aide de votre télécommande

• Connectez le port IR OUT de l'appareil au port IR IN de l'autre appareil en utilisant le câble stéréo dédié. • Une commande envoyée depuis la télécommande pointée vers le produit sera reçue par les deux écrans (

―L'apparence peut changer selon le produit.

Commande de plusieurs écrans à l'aide d'un câble infrarouge externe

• Une commande envoyée depuis la télécommande pointée vers le produit (auquel le câble infrarouge externe est connecté) sera reçue par les deux écrans,

―L'apparence peut changer selon le produit. ―Le câble infrarouge externe peut être placé sur le côté du produit tant que la longueur du câble le permet.

Avant d'installer l'appareil (guide d'installation) Afin de prévenir les blessures, cet appareil doit être fixé solidement au plancher ou au mur conformément aux instructions d'installation.

• Assurez-vous que de faire installer le support mural par une entreprise agréée.
• Autrement, le support pourrait tomber et causer des blessures. • Assurez-vous de faire installer le support mural approprié. Alternance entre portrait et paysage ―Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements.
• Pour utiliser l'appareil en mode portrait, tournez-le dans le sens des aiguilles d'une montre. ―N'utilisez pas ce modèle installé au plafond, au sol ou sur une table. Ventilation ―Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements. Installation sur un mur perpendiculaire A Minimum 40 mmB Température ambiante: En dessous de 40°C
• Lorsque vous installez l'appareil sur un mur perpendiculaire, laissez un espace d'au moins 40mm entre l'appareil et la surface du mur pour la ventilation et assurez-vous que la température ambiante ne dépasse pas 40°C.

Installation sur un mur encastré Vue en plan A Minimum 40 mmB Minimum 70 mmC Minimum 50mmD Minimum 50mmE Température ambiante: En dessous de 40°C ―Lorsque vous installez l'appareil sur un mur encastré, laissez l'espace indiqué ci-dessus entre l'appareil et le mur pour la ventilation et assurez-vous de garder la température ambiante sous 40℃.

Préparation préalable à l'installation du support mural Utilisez l'adaptateur pour le support mural ( ) afin d'installer le support mural. Installation du support mural Le nécessaire de support mural (vendu séparément) vous permet de fixer le produit à un mur. Pour obtenir plus d'information sur l'installation du support mural, consultez les instructions fournies avec le support mural. Nous vous conseillons de communiquer avec un technicien pour obtenir de l'aide lors de l'installation du support mural.Samsung Electronics n'est pas responsable de dommages causés au produit ou de dommages corporels infligés à vous-même ou à autrui si vous choisissez d'installer le support mural sans aide. Afin de satisfaire les exigences de conformité avec l'ADA (American Disability Act), il est nécessaire d'utiliser un support mural compatible avec nos produits et d'une épaisseur de 30mm maximum.ex) Produit de RXT **SAMSUNG N'OFFRE AUCUNE GARANTIE OU NI NE FAIT DE DÉCLARATION QUANT À LA PERFORMANCE DE PRODUITS TIERS, Y COMPRIS, MAIS SANS S'Y LIMITER, LES SUPPORTS MURAUX.SAMSUNG EXCLUT EXPRESSÉMENT TOUTE DÉCLARATION OU GARANTIE, VIS-À-VIS DE L'ACHETEUR OU DE TOUTE AUTRE PERSONNE, CONCERNANT DES PRODUITS TIERS, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D'ADÉQUATION À UNE FIN PARTICULIÈRE.20 Spécications du nécessaire de support mural (VESA)

Installez votre support mural sur une paroi solide perpendiculaire au sol. Avant d'attacher le support mural à des surfaces autres qu'une plaque de plâtre, veuillez communiquer avec votre vendeur le plus proche pour obtenir plus d'information. Si vous installez le produit sur une paroi inclinée, il peut tomber et provoquer des dommages corporels graves.

• Les nécessaires de support mural de Samsung contiennent un guide d'installation détaillé, et toutes les pièces requises pour le montage sont fournies.

• N'utilisez pas de vis dont la longueur est supérieure à la longueur standard ou qui ne sont pas conformes aux spécifications de vis standard VESA. Des vis trop longues peuvent endommager l'intérieur du produit.

• Pour les supports muraux qui ne sont pas conformes aux spécifications de vis standard VESA, la longueur des vis peut différer en fonction des spécifications du support mural.

• Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou provoquer sa chute, ce qui pourrait causer des dommages corporels. Samsung n'est pas responsable de ce type d'accidents.

• Samsung n'est pas responsable de dommages causés au produit ou de dommages corporels causés par l'utilisation d'un support mural non VESA ou non spécifié ou par le manquement du consommateur à suivre les instructions d'installation du produit.

• Deux personnes doivent procéder à l'installation du produit sur une paroi.

• Les dimensions standard pour les nécessaires de support mural sont présentées dans le tableau ci-dessous. Unité: mm Spécications de trou de vis VESA (A × B) en millimètres Vis standard Quantité 600 x 400 M8 4

N'installez pas votre nécessaire de support mural tant que votre produit est sous tension. Cela pourrait entraîner des blessures corporelles dues à un choc électrique.21 Connexion et utilisation d’un périphérique source Avant la connexion Points à vérier avant la connexion ―Reportez-vous au manuel de l'utilisateur du périphérique source auquel vous souhaitez vous connecter.Le nombre et les emplacements des ports disponibles sur les périphériques source peuvent varier d'un appareil à l'autre. ―Évitez de brancher le câble d'alimentation tant que les connexions ne sont pas terminées.Le branchement du câble d'alimentation durant une connexion peut endommager l'appareil. ―Vérifiez les types de ports à l'arrière de l'appareil que vous souhaitez connecter. ―Nous vous recommandons d'utiliser des câbles autorisés pour les connexions de câbles HDMI ou DP. Connexion à un PC

• Évitez de brancher le câble d'alimentation avant de brancher tous les autres câbles. Assurez-vous de connecter un périphérique source avant de brancher le câble d'alimentation. • Un PC peut être connecté à l'appareil de différentes manières.Sélectionnez une méthode de connexion qui convient à votre PC. Connexion à l'aide d'un câble DVI (type numérique) ―Les pièces de connexion peuvent varier selon les produits.

Connexion à l'aide d'un câble HDMI-DVI ―Les pièces de connexion peuvent varier selon les produits.

HDMI IN 1, HDMI IN 2

AUDIO IN Connexion à l'aide d'un câble HDMI ―Les pièces de connexion peuvent varier selon les produits.

HDMI IN 1, HDMI IN 223

Connexion à l'aide d'un câble DP

Les pièces de connexion peuvent varier selon les produits. DP IN

• Précautions relatives à l'utilisation de DP

Pour augmenter la capacité de puissance absorbée au repos, le produit interrompt la communication DP lorsqu'il est éteint ou en mode d'économie d'énergie.

Si l'appareil en mode moniteur double est désactivé ou passe en mode d'économie d'énergie, il est possible que les modifications de réglage du moniteur ne soient pas mises à jour. Par conséquent, il est possible que la projection ne s'affiche pas correctement.

Certaines cartes graphiques ne sont pas conformes à la norme DP et peuvent empêcher l'affichage de l'écran de démarrage/du BIOS Windows lorsque le produit est en mode d'économie d'énergie. Si tel est le cas, veillez à allumer le produit avant d'allumer votre PC.

Le port d’affichage (DP IN) du produit et le câble DP fourni sont conçus selon les normes VESA. L'utilisation d'un câble DP qui ne respecte pas les normes VESA peut entraîner un dysfonctionnement du produit. SamsungElectronics ne peut en aucun cas être tenu pour responsable des dommages résultant de l'utilisation d'un câble ne respectant pas ces normes. Veillez à utiliser un câble DP compatible avec les normes VESA.24 Connexion à un périphérique vidéo

• Évitez de brancher le câble d'alimentation avant de brancher tous les autres câbles. Assurez-vous de connecter un périphérique source avant de brancher le câble d'alimentation.
• Vous pouvez connecter un périphérique vidéo à l'appareil à l'aide d'un câble. ―Appuyez sur le bouton SOURCE de la télécommande pour changer de source. Connexion à l'aide d'un câble HDMI-DVI ―La fonction audio ne sera pas activée si l'appareil est connecté à un périphérique vidéo par un câble HDMI-DVI. Pour résoudre cette situation, connectez aussi un câble audio dans les ports audio de l'appareil et du périphérique vidéo. ―Les résolutions prises en charge sont les suivantes: 1080p (50/60Hz), 720p (50/60Hz), 480p et 576p. ―Veillez à raccorder les connecteurs de même couleur ensemble. (blanc avec blanc, rouge avec rouge, etc.) ―Les pièces de connexion peuvent varier selon les produits.

HDMI IN 1, HDMI IN 2

AUDIO IN25 Connexion à l'aide d'un câble HDMI ―Les pièces de connexion peuvent varier selon les produits. Utilisation d'un câble HDMI ou d'un câble HDMI à DVI (jusqu'à 1080p)

• Pour obtenir une meilleure qualité d'image et de son, connectez un périphérique numérique à l'aide d'un câble HDMI. • Un câble HDMI est compatible avec les signaux vidéo et audio numériques et ne requiert pas de câble audio. – Pour connecter le produit à un périphérique numérique qui ne prend pas en charge la sortie HDMI, utilisez un câble HDMI-DVI et des câbles audio.
• L'image ou le son peuvent alors s'avérer défaillants si un périphérique utilisant une ancienne version du mode HDMI est connecté à l'appareil. En présence de tels problèmes, informez-vous auprès du fabricant du périphérique au sujet de la version HDMI et demandez une mise à niveau si elle est périmée.
• Assurez-vous d'utiliser un câble HDMI d'une épaisseur de 14 mm ou moins.

• Assurez-vous aussi d'acquérir un câble HDMI homologué. Autrement, l'affichage peut faire défaut ou une erreur de connexion peut survenir. • Un câble HDMI haute vitesse ou doté d'Ethernet est recommandé.Cet appareil ne prend pas en charge la fonction Ethernet via HDMI.HDMI IN 1, HDMI IN 2 Connexion à un système audio ―Les pièces de connexion peuvent varier selon les produits. ―Veillez à raccorder les connecteurs de même couleur ensemble. (blanc avec blanc, rouge avec rouge, etc.) AUDIO OUT26 Connexion du câble LAN

Les pièces de connexion peuvent varier selon les produits. RJ45

• Utilisez un câble Cat7(de type *STP) pour la connexion. *STP: Shielded Twist Pair27 Modication de la source d'entrée Source SOURCE → Source Source HDMI1DVI Display Port MagicInfo SHDMI2 – L'image affichée peut varier selon le modèle. Source vous permet de sélectionner parmi une variété de sources et de modifier les noms des périphériques. Vous pouvez afficher l'écran d'un périphérique connecté à l'appareil. Depuis la liste des sources, sélectionnez une source pour afficher l'écran correspondant. ― La source d'entrée peut aussi être modifiée à l'aide du bouton SOURCE de la télécommande. L'affichage de l'écran peut s'avérer défaillant si la source sélectionnée ne correspond pas au périphérique. Modif. Nom SOURCE → Source → TOOLS → Modif. Nom → ENTER E Il arrive que l'écran ne s'affiche pas correctement, à moins que le nom d'un périphérique source soit spécifié dans Modif. Nom. En outre, il est préférable de renommer le périphérique source dans Modif. Nom pour obtenir une qualité d'image optimale. ― La liste peut inclure les périphériques source ci-dessous. Les périphériques Source énumérés diffèrent en fonction de la source sélectionnée. Magnétoscope / DVD / Décodeur Câble / Décodeur HD / Décodeur satellite / Récepteur AV / Récepteur DVD / Jeux / Caméscope / Combo DVD / Dig Home Rec / PC / DVI PC / Périph.DVI Les paramètres disponibles dans le menu Image dépendent de la source actuelle et des paramètres définis dans Modif. Nom.
• Lorsque vous branchez le PC au port HDMI IN 1, HDMI IN 2, réglez Modif. Nom sur PC. Dans les autres cas, réglez Modif. Nom sur PériphériquesAV.
• Lorsque vous connectez un ordinateur au port HDMI IN 1, HDMI IN 2 avec un câble HDMI-DVI, vous devez passer le produit en mode DVI PC sous Modif. Nom.

• Lorsque vous connectez un périphériqueAV au port HDMI IN 1, HDMI IN 2 avec un câble HDMI-DVI, vous devez passer le produit en mode Périph.DVI sous Modif. Nom.28 Contrôle multiécran Connexion du câble Câble RS232C InterfaceRS232C (9 broches)BrocheTxD (N°2), RxD (N°3), GND (N°5)Débit binaire9600 bpsBits d'information8 bitsParitéAucuneBit d'arrêt1 bitsContrôle de uxAucuneLongueur maximale15 m (type blindé seulement) • Affectation des broches1 2 3 4 56 7 8 95 4 3 2 19 8 7 6<Type mâle> <Type femelle>Broche Signal Détecter la porteuse de données Données reçues Données transmises Préparer le terminal de données Fil de terre de signalisationBroche Signal Préparer le modem Demande d'émission Prêt à émettre Indicateur de sonnerieContrôlez plusieurs périphériques d'affichage connectés simultanément à un mêmePC.

• Câble RS232C Connecteur: D-Sub 9 broches à câble stéréo

-P1- -P1- -P1- -P2- -P2- Type mâle Rx

• Affectation des broches

No de broche Couleur standard Signal 1 Blanc et orange TX+2 Orange TX-3 Blanc et vert RX+4 Bleu NC5 Blanc et bleu NC6 Vert RX-7 Blanc et brun NC8 Brun NC30

• Connecteur: RJ45 Câble LAN direct (PC à HUB) RJ45 HUB

Assurez-vous de brancher chaque adaptateur à la prise RS232C IN ou OUT adéquate de l'écran.

• Connexion 1 RS232C IN RS232C OUT RS232C IN RS232C OUT RS232C IN RS232C OUT RS232C IN RS232C OUT Moniteur1 Moniteur2 Moniteur3 Moniteur4

• Connexion 3 RS232C OUT RS232C IN RS232C OUT RS232C IN RS232C OUT RS232C IN RS232C OUTRJ45RJ45 Moniteur1 Moniteur2 Moniteur3 Moniteur4 PC32 Codes de commande Visualisation de l'état de commande (commande Get control) En-tête Commande ID Longueur des donnéesSomme de contrôle0xAA Type de commande

Contrôle en cours (commande Set control) En-tête Commande ID Longueur des donnéesDonnées Somme de contrôle0xAA Type de commande1 Valeur Commande No Type de commande Commande Plage de valeurs

Contrôle de l'alimentation 0x11 0–1 Contrôle du volume 0x12 0–100 Contrôle de la source d'entrée 0x14 - Contrôle de la taille d'écran 0x19 0–255

Contrôle du mode vidéomosaïque 0x5C 0–1

Verrouillage de sécurité 0x5D 0–1 Activation du mode vidéomosaïque0x84 0–1 Contrôle utilisateur du mode vidéomosaïque0x89 -

• Toutes les communications sont formatées en hexadécimal. La somme de contrôle est calculée en additionnant toutes les valeurs à l'exception de l'en-tête. Si la somme de contrôle affiche plus de 2 chiffres comme indiqué ci-dessous (11 + FF + 01 + 01 = 112), le premier chiffre est supprimé. Par exemple: Mise sous tension & ID=0 En-tête Commande ID Longueur des donnéesDonnées 1 Somme de contrôle0xAA 0x11 1 "Power"En-tête Commande ID Longueur des donnéesDonnées 1 120xAA 0x11 1 1
• Pour contrôler tous les appareils connectés par câble série simultanément sans égard aux ID, réglez l'ID à «0xFE» et transmettez les commandes. Les commandes seront exécutées pour chaque appareil mais l'accusé de réception (ACK) ne répondra pas.33 Contrôle de l'alimentation Fonction Il est possible d'allumer ou d'éteindre un appareil à l'aide d'un PC. Visualisation de l'état de l'alimentation (Get Power ON / OFF Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x11 0 Mise sous/hors tension (Set Power ON / OFF) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x11 1 "Power"

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x11 "Power"

Nak En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x11 "ERR"

Contrôle du volume Fonction Le volume d'un appareil peut être réglé à l'aide d'un PC. Visualisation de l'état du volume (Get Volume Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x12 0 Réglage du volume (Set Volume) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x12 1 "Volume"

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x12 "Volume"

Nak En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x12 "ERR"

Contrôle de la source d'entrée

• Fonction La source d'entrée d'un appareil peut être modifiée à l'aide d'un PC.

• Visualisation de l'état de la source d'entrée (Get Input Source Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x14 0

• Réglage de la source d'entrée (Set Input Source) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x14 1 "Input Source" "Input Source": code de source d'entrée à régler sur un produit. 0x14 PC 0x18 DVI 0x0C Source d'entrée 0x08 Composante 0x20 MagicInfo 0x1F DVI_video 0x30 RF(TV) 0x40 DTV 0x21 HDMI1 0x22 HDMI1_PC 0x23 HDMI2 0x24 HDMI2_PC 0x25 Port d'écran

DVI_video, HDMI1_PC et HDMI2_PC ne peuvent pas être utilisés avec la commande Set. Ils ne répondent qu'aux commandes «Get».

Ce modèle ne prend pas en charge les ports HDMI1_PC et HDMI2_PC.

MagicInfo est uniquement disponible sur les modèles contenant la fonction MagicInfo.

RF(TV), DTV ne sont disponibles que sur les modèles qui incluent une fonction TV.

• Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x14 "Input Source" "Input Source": code de source d'entrée à régler sur un produit.

• Nak En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x14 "ERR" "ERR" : Un code indiquant l'erreur survenue.35 Contrôle de la taille d'écran Fonction La dimension de l'écran d'un appareil peut être modifiée à l'aide d'un ordinateur. Visualisation de la taille d'écran (Get Screen Size Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x19 0 Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x19 "Screen Size"

Nak En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x19 "ERR"

Contrôle du mode vidéomosaïque Fonction Le mode Mur d'images peut être activé sur un produit à l'aide d'un ordinateur. Ce contrôle n'est offert que sur un produit dont le mode Mur d'images est activé. Visualisation du mode vidéomosaïque (Get Video Wall Mode) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x5C 0 Réglage du mode vidéomosaïque (Set Video Wall Mode) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x5C 1 "Video Wall Mode"

Plein Naturel Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x5C "Video Wall Mode"

Nak En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x5C "ERR"

Verrouillage de sécurité Fonction Il est possible d'utiliser un ordinateur pour activer ou désactiver la fonction Verrou sur un produit. Ce contrôle est disponible peu importe que la mise sous tension soit activée ou non. Visualisation de l'état du verrouillage de sécurité (Get Input Source Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x5D 0 Activation ou désactivation du verrouillage de sécurité (Set Safety Lock Enable / Disable) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x5D 1 "Safety Lock"

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x5D "Safety Lock"

Nak En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x5D "ERR"

Activation du mode vidéomosaïque Fonction L'ordinateur personnel active/désactive le mode vidéomosaïque de l'appareil. Obtenir l'état Activé/Désactivé du mode vidéomosaïque En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x84 0 Régler le mode vidéomosaïque sur Activé/Désactivé En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x84 1 V.Wall_On

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x84 V.Wall_

Nak En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x84 ERR

Contrôle utilisateur du mode vidéomosaïque

• Fonction L'ordinateur personnel active/désactive la fonction Vidéomosaïque de l'appareil.

• Obtenir l'état du mode vidéomosaïque En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x89 0

• Régler le mode vidéomosaïque En-tête Commande ID Longueur des données Val1 Val2 Somme de contrôle 0xAA 0x89 2 Wall_Div Wall_SNo Wall_SNo: Code du Numéro de produit défini sur l'appareil Modèle de vidéomosaïque 10x10: (1–100) Dénir le nombre Données 1 0x01 2 0x02

• Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Val2 Somme de contrôle 0xAA 0xFF 4 'A' 0x89 Wall_Div Wall_SNo

• Nak En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x89 ERR "ERR": Un code indiquant l'erreur survenue.38 Wall_Div: Code du Séparateur de vidéomosaïque défini sur l'appareil Modèle de vidéomosaïque 10x10

0xF1 0xF2 0xF3 0xF4 0xF5 0xF6 N/A N/A N/A N/A N/A N/A N/A N/A N/A39 Utilisation du contrôle multiécran "MDC" (contrôle multiécran) est une application qui vous permet de commander aisément et simultanément plusieurs périphériques d'affichage à partir d'un ordinateur.Pour obtenir des détails sur la manière d'utiliser le programme MDC, reportez-vous à l'Aide après avoir installé le programme. Le programme MDC est disponible sur le site Web. (http://displaysolutions.samsung.com) ― Si vous appuyez sur le bouton On ou Off situé dans la partie supérieure droite de l'écran, le produit prend une minute pour vérifier son statut. Pour utiliser d'autres commandes, attendez une minute. ―Pour plus de détails sur la façon de connecter des appareils afin d'utiliser le contrôle multiécran, reportez-vous à la page 31. Installation/Désinstallation du contrôle multiécran ―Les procédures d'installation et de désinstallation peuvent varier selon le système d'exploitation. Installation de l'appareil ―L'installation du contrôle multiécran peut être affectée par les caractéristiques de la carte vidéo, de la carte mère et du réseau. Cliquez sur le programme d'installation MDC Unified. Cliquez ensuite sur OK.

Lorsque l'écran "Welcome to the InstallShield Wizard for MDC_Unified" apparaît, cliquez sur "Next".

Dans la fenêtre "License Agreement" affichée, sélectionnez "I accept the terms in the license agreement" et cliquez sur "Next".

Dans la fenêtre "Customer Information" affichée, remplissez tous les champs d'information, puis cliquez sur "Next".

Dans la fenêtre "Destination Folder" affichée, vérifiez le chemin d'accès du répertoire où installer le programme puis cliquez sur "Next". ―Si le chemin d'accès n'est pas précisé, le programme sera installé dans le répertoire par défaut.

Dans la fenêtre "Ready to Install the Program" affichée, vérifiez le chemin d'accès au répertoire d'installation du programme et cliquez sur "Install". La progression de l'installation sera affichée.

Cliquez sur "Finish" dans la fenêtre "InstallShield Wizard Complete" affichée. Sélectionnez "Launch the program" et cliquez sur "Finish" pour lancer le programme de contrôle multiécran. L'icône de raccourci MDC Unified sera créée sur le bureau suite à l'installation. ―L'icône d'exécution du contrôle multiécran peut ne pas s'afficher, tout dépendant du système PC ou des caractéristiques de l'appareil. ―Appuyez sur F5 si l'icône d'exécution n'apparaît pas. Désinstallation

Sélectionnez Paramètres > Panneau de configuration dans le menu Démarrer, puis cliquez deux fois sur Ajout/Suppression de programmes.

Sélectionnez MDC Unified depuis la liste et cliquez sur Modifier/Supprimer.40 Fonctionnalités de l'accueil Personnalise la disposition de plusieurs périphériques d'affichage connectés pour former une vidéomosaïque.Affiche aussi une partie de l'image totale ou répète la même image sur chaque périphérique connecté. Pour afficher plusieurs images, consultez l'aide du contrôle multiécran ou le guide de l'utilisateur de MagicInfo. Il se peut que certains modèles ne prennent pas en charge la fonction MagicInfo. Mur d'images Vous pouvez activer ou désactiver la fonction Mur d'images. Pour former une vidéomosaïque, sélectionnez Activé.

• Arrêt / Activé Horizontal x Vertical Cette fonction divise automatiquement l'écran en vidéomosaïque en se basant sur la configuration de la matrice de vidéomosaïque.Entrez la matrice de vidéomosaïque. L'écran est divisé en vidéomosaïque selon la matrice configurée. Le nombre d'écrans placés en position verticale ou horizontale doit être compris entre 1 et 15. ―La vidéomosaïque peut comporter un maximum de 225écrans. ― L'option Horizontal x Vertical n'est activée que si la fonction Mur d'images est réglée sur Activé. Mur d'images HOME → Mur d'images → ENTER E Mur d'images – L'image affichée peut varier selon le modèle. Cette fonction est fournie dans Assistance → Acc. à Accueil. Accessible via le bouton HOME de la télécommande.

Position écran Pour réorganiser les écrans, attribuez un numéro à chaque appareil dans la matrice à l'aide de la fonction Position écran. Sélectionnez Position écran pour afficher la matrice de vidéomosaïque avec les numéros affectés aux appareils composant la vidéomosaïque. Pour modifier l'ordre d'un périphérique d'affichage, modifiez le numéro du périphérique et appuyez sur le bouton E.

Vous pouvez disposer un maximum de 225écrans dans Position écran.

L'option Position écran n'est activée que si la fonction Mur d'images est réglée sur Activé.

Pour utiliser la fonction, l'option Horizontal x Vertical doit être configurée. Format Sélectionnez le mode d'affichage des images sur la vidéomosaïque.

• Plein: affichez les images en plein écran.

• Naturel: affichez les images au format d'origine.

L'option Format n'est activée que si la fonction Mur d'images est réglée sur Activé.

En mode Mur d'images, il est recommandé d'utiliser une résolution de 1280x720P, 1920x1080P ou 3840x2160P.42 Progr. act./désact. HOME → Progr. act./désact. → ENTER E Progr. act./désact. – L'image affichée peut varier selon le modèle.

Vous devez régler l'horloge avant de pouvoir utiliser la fonction Réglage Horloge. Progr. activ. Réglez Progr. activ. de sorte que l'appareil s'allume automatiquement à l'heure et au jour choisis. Le produit est mis sous tension, avec la source d'entrée ou le volume indiqué. Progr. activ.: réglez l'horloge en choisissant une option parmi les sept offertes. Assurez-vous d'abord de régler l'heure actuelle. (Progr. activ. 1 – Progr. activ. 7)

• Configuration: sélectionnez Arrêt, Une fois, Quotid., Lun~Ven, Lun~Sam, Sam~Dim ou Manuel. Si vous sélectionnez Manuel, vous pouvez choisir les jours où la fonction Progr. activ. doit mettre le téléviseur sous tension. – La coche indique les jours sélectionnés.

• Heure: réglez les heures et les minutes. Pour saisir les chiffres, appuyez sur les touches numériques ou les touches fléchées vers le haut et vers le bas. Pour passer d'une zone d'entrée à l'autre, utilisez les touches fléchées vers la gauche et vers la droite.

• Volume: réglez le niveau sonore désiré. Pour modifier le volume, utilisez les touches fléchées vers la gauche et vers la droite.

• Source: sélectionnez la source d'entrée de votre choix. Progr. désact. Réglez l'horloge (Progr. désact.) en choisissant une option parmi les sept offertes. (Progr. désact. 1 – Progr. désact. 7)

• Configuration: sélectionnez Arrêt, Une fois, Quotid., Lun~Ven, Lun~Sam, Sam~Dim ou Manuel. Si vous sélectionnez Manuel, vous pouvez choisir les jours où la fonction Progr. désact. doit mettre le produit hors tension. – La coche indique les jours sélectionnés.

• Heure: réglez les heures et les minutes. Pour saisir les chiffres, appuyez sur les touches numériques ou les touches fléchées vers le haut et vers le bas. Pour passer d'une zone d'entrée à l'autre, utilisez les touches fléchées vers la gauche et vers la droite.43 Gestion des vacances Le retardateur est désactivé au cours d'une période qui a été définie en tant que Vacances.

• Ajouter congé: spécifiez la période à ajouter aux vacances. Sélectionnez les dates de début et de fin des vacances que vous souhaitez ajouter à l'aide des boutons

puis sélectionnez le bouton Enregistrer. La période sera ajoutée à la liste des vacances. – Démarrer: définissez la date de début des vacances. – Fin: définissez la date de fin des vacances.

Editer: Sélectionnez un élément dans la liste des vacances, puis modifiez la date.

Supprimer: supprimez les éléments sélectionnés depuis la liste de vacances.

• Déf. progr. appliqué: réglez les fonctions Progr. activ. et Progr. désact. pour qu'elles ne s'activent pas pendant les jours fériés. – Appuyez sur

pour sélectionner les paramètres Progr. activ. et Progr. désact. que vous ne souhaitez pas activer. – Les fonctions Progr. activ. et Progr. désact. sélectionnées ne s'activeront pas.44 Paramètres réseau HOME → Paramètres réseau → ENTER E Paramètres réseau – L'image affichée peut varier selon le modèle. Affichez les paramètres du réseau. ***. ***. ***. ***

***. ***. ***. *** Paramètres réseauConguration IPAdresse IPMasque ss-réseauPasserelleEnregistrer FermerEntrer manuellement

• Configuration IP: Obtenir automatiquement, Entrer manuellement

• Adresse IP: saisissez manuellement l'Adresse IP si Configuration IP est réglé sur Entrer manuellement.

• Masque ss-réseau: saisissez manuellement l'Masque ss-réseau si Configuration IP est réglé sur Entrer manuellement.

• Passerelle: saisissez manuellement l'Passerelle si Configuration IP est réglé sur Entrer manuellement.45 Paramètres ID HOME → Paramètres ID → ENTER E Paramètres ID – L'image affichée peut varier selon le modèle. Assignez un ID personnel à un appareil. ID périphérique Entrez le numéro de l'ID de l'appareil connecté au câble d'entrée pour la réception du signal d'entrée. (Plage: 0–224)

Appuyez sur u/d pour sélectionner une valeur, puis appuyez sur E.

Entrez ce numéro à l'aide des boutons numériques de la télécommande. Dénit. auto ID périph.

Assignez le numéro d'ID automatiquement pour tous les produits connectés. Câble de connexion au PC Sélectionnez une méthode de connexion au contrôle multiécran pour recevoir le signal de contrôle multiécran.

• Câble RS232C communiquez avec le contrôle multiécran par le biais du câble RS232C.

• Câble RJ45(LAN) communiquez avec le contrôle multiécran par le biais du câble RJ45.46 Plus de paramètres HOME → Plus de paramètres → ENTER E Plus de paramètres – L'image affichée peut varier selon le modèle. Le menu à l'écran apparaît.47 Réglage de l'écran Configurez les paramètres Image (Rétroéclairage, Nuance Coul., etc.). La disposition des options du menu Image peut varier en fonction du produit. ImageAffichage à l'écranSystème Son AssistanceRétroéclairageLuminositéContrasteNettetéAmélioration des imagesCouleurTeinte (V/R)

Image – L'image affichée peut varier selon le modèle.

Rétroéclairage / Luminosité / Contraste / Netteté / Amélioration des images / Couleur / Teinte (V/R) MENU m → Image → ENTER E Votre appareil est doté de plusieurs options pour régler la qualité de l''image. ―Vous pouvez régler et sauvegarder les réglages de chaque périphérique connecté à une entrée de l'appareil. ―La réduction de la luminosité de l'image réduira aussi la consommation d'énergie. Temp. Coul. MENU m → Image → Temp. Coul. → ENTER E Règle la température de couleur. (Plage: 2800K–16000K)48 Paramètres de balance des blancs MENU m → Image → Paramètres de balance des blancs → ENTER E Ajuster la température de couleur de l’image afin que les objets blancs s’affichent avec davantage de luminosité.

• Balance blancs (Personnalisé / Color Expert): Sélectionnez Color Expert pour appliquer les paramètres de calibrage du PC.

• Régl. Rouge / Régl. vert / Régl. bleu: Réglez la proportion des couleurs rouge, verte et bleue dans les endroits éclairés.

• Réinit.: Rétablir les valeurs par défaut des paramètres d’équilibrage du blanc. Uniformité MENU m → Image → Uniformité → ENTER E Calibrez la luminosité et l’uniformité de la couleur dans chaque écran.

• Arrêt / Activé Gamma MENU m → Image → Gamma → ENTER E Ajustez la luminosité des tons moyens de l'image. Égaliseur - Zones sombres MENU m → Image → Égaliseur - Zones sombres → ENTER E Réglez la luminosité des zones sombres. Les zones sombres deviennent plus claires lorsque la valeur Élevé est sélectionnée, ce qui facilite la lecture des détails.

• Arrêt / Bas / Elevé Options d'image MENU m → Image → Options d'image → ENTER E Nuance Coul.

• Arrêt / Froide / Standard / Chaude 1 / Chaude 2

Il est possible de modifier et sauvegarder les réglages de chaque périphérique connecté à une entrée de l'appareil. Niv. noir HDMI Sélectionne le niveau de noir de l'écran pour régler la profondeur d'écran.

• Auto. / Bas / Normal49 Signal d'entrée - Étendre MENU m → Image → Signal d'entrée - Étendre → ENTER E Étend la portée du signal d’entrée pour les connexions HDMI/DisplayPort.

• HDMI1 (Arrêt / Activé)

• HDMI2 (Arrêt / Activé)

• Display Port (Arrêt / Activé) Appliquer les paramètres d'image MENU m → Image → Appliquer les paramètres d'image → ENTER E Appliquez les paramètres de l’image à tous les périphériques externes connectés au périphérique ou à la source actuelle uniquement.

• Toutes sources / Source actuelle Format de l'image MENU m → Image → Format de l'image → ENTER E Choisissez la taille et le format de l'image affichée à l'écran. Format de l'image Les options de réglage d'écran varient en fonction de la source d'entrée active.

• 16:9: passe l'image en mode écran large 16:9.

• 4:3: passe l'image en mode basique (4:3).

N'appliquez pas le format 4:3 pendant une durée prolongée. Les bordures apparaissant sur la gauche, la droite, le haut et le bas de l'écran peuvent causer une rémanence d'image (brûlure d'écran) qui n'est pas couverte par la garantie.

• Original: affichez les images dans la qualité d'image d'origine.50 Image désactivée MENU m → Image → Image désactivée → ENTER E Sélectionnez Image désactivée pour désactiver l'écran. Le volume n'est pas désactivé. Pour activer l'écran, appuyez sur n'importe quel bouton autre que le bouton de volume ou d'alimentation. Réinit. param. img MENU m → Image → Réinit. param. img → ENTER E Rétablit le mode d'image en cours à ses réglages par défaut.51 Afchage à l'écran

ImageAffichage à l'écranSystème Son AssistanceOrientation de l'affichageProtection de l'écranAffichage du messageLangue des menusRéinit. aff. écranFrancêsAffichage à l'écran – L'image affichée peut varier selon le modèle. Orientation de l'afchage MENU m → Affichage à l'écran → Orientation de l'affichage → ENTER E Orientation du menu à l'écran Définissez l'orientation de l'écran du menu.

• Paysage: affichez le menu à l'horizontale (par défaut).

• Portrait: affichez le menu à la verticale, à droite de l'écran de l'appareil. Orientation du contenu source Définissez l'orientation du contenu des périphériques externes connectés à l'appareil.
• Paysage: affichez l'écran en mode paysage (par défaut).
• Portrait: affichez l'écran en mode portrait. ― Le mode d'orientation Portrait n'est pas pris en charge lorsque la résolutionUHD est utilisée. Rapport d'aspect Réglez l'écran pivoté en plein écran ou selon son format d'origine. • Plein écran: affichez l'écran pivoté en plein écran.
• Original: affichez l'écran pivoté selon son format d'origine. Disponible uniquement lorsque Orientation du contenu source a la valeur Portrait.

Protection de l'écran MENU mAffichage à l'écranProtection de l'écranENTER E Pour réduire le risque de brûlure d'écran, cette unité est équipée de la technologie de prévention contre les brûlures d'écran Modif. pixel.Modif. pixel déplace légèrement l'image à l'écran. Le paramètre temporel Modif. pixel vous permet de programmer la durée entre les mouvements de l'image, en minutes. Modif. pixel Minimisez la rétention d'image en déplaçant finement les pixels à l'horizontale ou à la verticale. Modif. pixel (Arrêt / Activé) Les options Horizontal, Vertical et Heure sont activées uniquement si la fonction Modif. pixel est réglée sur Activé. Horizontal Vertical Heure respectivement. Paramètres Modif. pixel disponibles et paramètres optimaux. Réglages disponibles Paramètres optimaux Horizontal (pixels) 0 – 4 4Vertical (pixels) 0 – 4 4 Heure (minutes) 1 min ~ 4 min 4 min La valeur de l'option Modif. pixel peut varier en fonction du modèle. L'affichage d'une image fixe ou d'une sortie au format 4:3 pendant une longue durée peut Programmateur Vous pouvez définir le programmateur de Protection de l'écran. La fonction Protection de l'écran s'arrête automatiquement lorsque la durée indiquée est écoulée. Programmateur (Arrêt / Répétition / Intervalle) – Arrêt – Répétition – Intervalle début à l'heure de fin). Lorsque Réglage Horloge est configuré, Intervalle est activé. Les options Durée, Heure de début et Heure de fin sont activées uniquement si la fonction Programmateur est réglée sur Répétition ou Intervalle. DuréeProtection de l'écran. L'option est activée lorsque Répétition est sélectionné pour Programmateur. Heure de début L'option est activée lorsque Intervalle est sélectionné pour Programmateur. Heure de fin L'option est activée lorsque Intervalle est sélectionné pour Programmateur. Afchage immédiat Sélectionnez l'économiseur d'écran devant s'afficher immédiatement. Arrêt / Ecran en fondu Gris de bord blanches latérales pour protéger l'écran. Arrêt / Clair / Sombre53 Afchage du message MENU m → Affichage à l'écran → Affichage du message → ENTER E Infos sur la source Indiquez si vous souhaitez afficher le menu OSD source en cas de modification de la source d'entrée.

• Arrêt / Activé Aucun message de signal Indiquez si le message « Aucun signal » doit s’afficher lorsqu’aucun signal n’est détecté.

• Arrêt / Activé Message MDC Indiquez si le message MDC OSD doit s'afficher lorsque l'appareil est contrôlé par MDC.

• Arrêt / Activé Langue des menus MENU m → Affichage à l'écran → Langue des menus → ENTER E Permet de régler la langue du menu.

Une modification au réglage de la langue sera appliquée seulement au menu affiché à l'écran. Elle n'affectera pas les autres fonctions de votre PC. Réinit. aff. écran MENU m → Affichage à l'écran → Réinit. aff. écran → ENTER E Cette option permet de restaurer les paramètres d'usine par défaut sous Affichage à l'écran.54 Système

ImageAffichage à l'écranSystème Son AssistanceConfigurationHeureChangement source autoRéglage de l'alimentationSolution EcoContrôle températureModifier PINSystème – L'image affichée peut varier selon le modèle. Conguration MENU m → Système → Configuration → ENTER E Modifiez les paramètres ayant été configurés lors de la première utilisation du produit. LangueSélectionnez votre langue pour démarrer la configuration à l'écran. Orientation de l'affichageConfigurez l'orientation de la page de menu. – Paysage / Portrait Hors ten. autoRéglez le délai d'inactivité après lequel l'affichage s'éteindra. – Arrêt / 4 heures / 6 heures / 8 heures

Paramètres réseauDéfinissez les paramètres IP, puis sélectionnez Next. Réglage HorlogeRéglez l'heure et la date, puis sélectionnez Next. CompletVous avez terminé la configuration et vous êtes prêt à commencer.

Heure MENU m → Système → Heure → ENTER E Vous pouvez configurer Réglage Horloge ou Veille. Configurer divers paramètres reliés à l’heure.

Appuyez sur le bouton INFO pour afficher l'heure actuelle. Réglage Horloge Sélectionnez Réglage Horloge. Sélectionnez Date ou Heure, puis appuyez sur E. Pour saisir les chiffres, appuyez sur les touches numériques ou les touches fléchées vers le haut et le bas. Pour passer d'une zone d'entrée à l'autre, utilisez la touche fléchée vers la gauche ou vers la droite. Une fois la saisie terminée, appuyez sur E.

Vous pouvez régler la Date et l'Heure directement en appuyant sur les touches numériques de la télécommande. Heure d'été Active ou désactive la fonction DST (Daylight Saving Time, heure d'été). Arrêt / Activé

• Date de début: Définissez la date de début de l'heure avancée.

• Date de fin: Règle la date de fin de l'heure d'été.

• Décalage horaire: Sélectionnez le décalage horaire correct de votre fuseau horaire. Veille Éteint automatiquement le produit après le délai choisi. (Arrêt / 30 min / 60 min / 90 min / 120 min / 150 min / 180 min)

Utilisez les flèches vers le haut et le bas pour choisir un délai, puis appuyez sur E. Pour annuler Veille, sélectionnez Arrêt. Délai d'activation Si vous connectez plusieurs appareils, réglez le délai de mise sous tension de chaque appareil pour éviter toute surcharge (plage comprise entre 0–50 secondes).56 Changement source auto MENU m → Système → Changement source auto → ENTER E Si vous mettez l'écran sous tensions avec l'option Changement source auto Activé, alors que la dernière sélection de source vidéo n'est pas active, l'écran recherche automatiquement les différentes sources d'entrée pour la vidéo active. Changement source auto Lorsque la fonction Changement source auto est réglée sur Activé, une vidéo active est automatiquement recherchée dans la source vidéo de l'affichage. La sélection Source principale sera activée si la source vidéo en cours n'est pas reconnue. Si aucune source vidéo principale n'est disponible, la sélection Source secondaire sera activée. Si les sources primaire et secondaire ne sont pas reconnues, le périphérique effectue deux recherches de source active, chacune vérifiant la source primaire puis secondaire. Si les deux recherches échouent, le périphérique retournera à la première source vidéo et affichera un message indiquant l'absence de signal. Lorsque la sélection Source principale est réglée sur Tous, l'écran effectue deux fois la recherche parmi toutes les entrées de source vidéo pour en détecter une active, puis il revient à la première source vidéo de la séquence s'il ne trouve pas de vidéo. Récup. source princip. Indiquez si vous souhaitez rétablir ou non la source d'entrée principale sélectionnée lorsqu'une source d'entrée principale est activée.

La fonction Récup. source princip. est désactivée si Source principale est réglé sur Tous. Source principale Indiquez Source principale comme source d'entrée automatique. Source secondaire Indiquez Source secondaire comme source d'entrée automatique. Réglage de l'alimentation MENU m → Système → Réglage de l'alimentation → ENTER E Marche auto. Cette fonction allume automatiquement l'appareil dès qu'il est branché. Vous n'avez pas besoin d'appuyer sur le bouton d'alimentation.

• Arrêt / Activé57 Contrôle veille Vous pouvez régler le mode de mise en veille de sorte qu'il s'active à la réception d'un signal d'entrée. • Auto.Le mode d'économie d'énergie s'activera si aucun signal d'entrée n'est détecté, et ce même si un périphérique source est connecté à l'appareil. Le message Aucun signal apparaît si aucun périphérique source n'est connecté.
• Arrêt Le message Aucun signal apparaît si aucun signal d'entrée n'est détecté. Si le message Aucun signal s'affiche alors qu'un périphérique source est connecté, vérifiez la connexion du câble. ― Si Aucun message de signal est réglé sur Arrêt, le message Aucun signal n'apparaît pas. Dans ce cas, réglez Aucun message de signal sur Activé. • ActivéLe mode d'économie d'énergie s'activera si aucun signal d'entrée n'est détecté. Veille du réseau Cette fonction permet de garder le réseau sous tension lorsque l'appareil est éteint.
• Arrêt / Activé Bouton d'alimentation Le bouton d'alimentation peut être réglé soit pour mettre l'appareil sous tension, soit pour le mettre sous/hors tension.
• Activation uniquement: Réglez le bouton d'alimentation pour qu'il mette l'appareil sous tension.
• Activer/Désactiver: Réglez le bouton d'alimentation pour qu'il mette l'appareil sous/hors tension. Solution Eco MENU m → Système → Solution Eco → ENTER E Mode éco. Réduisez la consommation d'énergie en ajustant la luminosité de l'écran.
• Arrêt / Bas / Moyen / Elevé Programme lampe écran Programme lampe écran Activez ou désactivez le programme de la lampe.
• Arrêt / Activé Programme1, Programme2 Heure La luminosité de l'écran réglée dans Lam. est appliquée à l'heure définie. Lam. Réglez la luminosité de l'écran. Plus la valeur est proche de 100, plus l'écran sera lumineux. • 0 – 10058 Veille si aucun signal Économisez de l'énergie en éteignant le périphérique lorsqu'aucun signal n'est reçu d'aucune source.

• Arrêt / 15 min / 30 min / 60 min

Désactivé lorsque l'ordinateur est en mode d'économie d'énergie.

Le produit s'éteindra automatiquement à l'heure définie. Cette heure peut être modifiée selon les besoins. Hors ten. auto Le produit s'éteindra automatiquement si vous ne l'utilisez pas pendant la période spécifiée.

• Arrêt / 4 heures / 6 heures / 8 heures Contrôle température MENU m → Système → Contrôle température → ENTER E Cette fonction détecte la température interne de l'appareil. Vous pouvez spécifier la plage de température acceptable. La température par défaut est réglée à 77 ℃. La température recommandée de Contrôle température est de 75–80℃ (à condition que la température ambiante soit de 40°C).

L'écran deviendra plus sombre si la température courante excède la limite de température spécifiée. Si la température continue à augmenter, l'appareil sera mis hors tension afin de prévenir la surchauffe. Modier PIN MENU m → Système → Modifier PIN → ENTER E L'écran Modifier PIN apparaît alors. Choisissez 4chiffres comme codeNIP et saisissez-les dans Saisissez un nouveau code PIN.. Saisissez à nouveau ces 4chiffres dans Saisissez de nouveau le PIN.. Lorsque l'écran de confirmation disparaît, appuyez sur le bouton OK. L'appareil a mémorisé votre nouveau NIP.

Mot de passe par défaut: 0–0–0–0

Modifiez le codePIN pour protéger votre appareil.59 Général MENU m → Système → Général → ENTER E Sécurité Saisissez votre code NIP à 4chiffres. Le code NIP par défaut est «0–0–0–0». Si vous souhaitez modifier votre code NIP, utilisez la fonction Saisir Code PIN.

Modifiez le codePIN pour protéger votre appareil. Verrou Cette option définit la fonction de verrouillage de sécurité.

• Arrêt / Activé Tous les menus et les boutons de l'appareil et de la télécommande, sauf le bouton LOCK de la télécommande, peuvent être verrouillés par la fonction Verrou. Pour déverrouiller les menus et les boutons, appuyez sur le bouton LOCK puis entrez le mot de passe (mot de passe par défaut: 0 - 0 - 0 - 0). Bouton Activer Activez cette fonction pour activer le bouton d'alimentation de la télécommande pour mettre le produit sous tension lorsque le mode Verrou est activé.

• Arrêt / Activé Connexion HDMI Cette fonction permet d'activer le délai de mise sous tension d'un périphérique source DVI/ HDMI.

• Arrêt / Activé Alignement du cadre MENU m → Système → Alignement du cadre → ENTER E Améliorez l’alignement de l’écran entre les appareils lorsque vous utilisez la fonction de vidéomosaïque.

• Auto. / Arrêt / Activé Réinitialiser le système MENU m → Système → Réinitialiser le système → ENTER E Cette option retourne les réglages actuels sous Système à leurs valeurs d'usine par défaut.60 Réglage du son Configurez les paramètres audio (Son) du produit. ImageAffichage à l'écranSystème Son AssistanceSon HDMISon des appels visioRéinit. sonAV(HDMI)Source actuelle Son – L'image affichée peut varier selon le modèle. Son HDMI MENU m → Son → Son HDMI → ENTER E Sélectionnez la sortie audio AV(HDMI) ou PC(DVI).
• AV(HDMI) / PC(DVI) Son des appels visio MENU m → Son → Son des appels visio → ENTER E Sélectionnez la sortie audio pour les appels vidéo.
• Source actuelle / Appel visio Réinit. son MENU m → Son → Réinit. son → ENTER E L'image affichée peut varier selon le modèle. Restaurez tous les paramètres d'usine par défaut du son.

ImageAffichage à l'écranSystème Son AssistanceMise à jour du logicielContacter SamsungAcc. à AccueilRéinitial. toutAssistance – L'image affichée peut varier selon le modèle.

Mise à jour du logiciel MENU m → Assistance → Mise à jour du logiciel → ENTER E Le menu Mise à jour du logiciel vous permet d'installer la toute dernière version du logiciel du produit. ―Évitez de couper l'alimentation avant la fin de la mise à niveau. Ce dernier sera automatiquement éteint puis rallumé après la mise à niveau logicielle. ―Au moment de la mise à niveau du micrologiciel, les réglages vidéo et audio que vous avez effectués seront remplacés par les réglages par défaut. Il est recommandé de prendre en note les réglages afin de pouvoir les rétablir facilement après la mise à niveau. Contacter Samsung MENU m → Assistance → Contacter Samsung → ENTER E Consultez cette rubrique lorsque votre appareil ne fonctionne pas correctement ou lorsque vous souhaitez mettre le logiciel à niveau.Vous y trouverez de l'information sur nos centres d'appel et sur la façon de télécharger des produits et logiciels. ― Allez à Contacter Samsung et recherchez le Code du modèle et la Version du logiciel du produit.62 Acc. à Accueil Accessible via le bouton HOME de la télécommande. MENU m → Assistance → Acc. à Accueil → ENTER E Pour plus de détails sur les sous-options, consultez le chapitre «Fonctionnalités de l'accueil». Choisissez l'option Acc. à Accueil pour lire différents contenus depuis un périphérique de mémoire ou un réseau connecté. Mur d'images Personnalise la disposition de plusieurs périphériques d'affichage connectés pour former une vidéomosaïque. Affiche aussi une partie de l'image totale ou répète la même image sur chaque périphérique connecté. Pour afficher plusieurs images, consultez l'aide du contrôle multiécran ou le guide de l'utilisateur de MagicInfo. Il se peut que certains modèles ne prennent pas en charge la fonction MagicInfo. Progr. act./désact.

Vous devez régler l'horloge avant de pouvoir utiliser la fonction Progr. act./désact.. Réglez Progr. activ. de sorte que l'appareil s'allume automatiquement à l'heure et au jour choisis. Le produit est mis sous tension, avec la source d'entrée ou le volume indiqué. Paramètres réseau Affichez les paramètres du réseau. Paramètres ID Assignez un ID personnel à un appareil. Appuyez sur u/d pour sélectionner une valeur, puis appuyez sur E. Plus de paramètres Le menu des paramètres de l'image apparaît. Réinitial. tout MENU m → Assistance → Réinitial. tout → ENTER E Cette option retourne tous les réglages actuels d'un périphérique d'affichage à leurs valeurs d'usine par défaut.63 Guide de dépannage Prérequis avant de contacter le Centre de service à la clientèle Samsung – Suivez les instructions affichées sur la droite afin de tester votre produit avant de contacter l'assistance. Si le problème persiste, communiquez avec le Centre de service à la clientèle Samsung. Vérication de l'appareil Vérifiez si l'appareil fonctionne normalement à l'aide de la fonction de vérification. Si le produit est correctement branché sur le PC et si l'écran reste éteint, lancez le test d'auto-diagnostic du produit.

Mettez le PC et l'appareil hors tension. Déconnectez tous les câbles de l'appareil. Mettre l'appareil sous tension.

Si le message Aucun câble connecté s'affiche, cela signifie que l'appareil fonctionne correctement. Vérication de la résolution et de la fréquence Mode non optimal sera affiché pendant un court instant si un mode excédant la résolution prise en charge est sélectionné (reportez-vous à Résolutions prises en charge). – Si l'écran reste vide, vérifiez le système PC, la carte vidéo et le câble.

Vériez les éléments suivants. Problème d'installation (mode PC) L'écran ne cesse de s'allumer et s'éteindre. Vérifiez la connexion du câble entre l'appareil et le PC et assurez-vous qu'elle est solide. Des espaces vides se manifestent dans le haut et le bas de l'écran lorsqu'un câble HDMI ou HDMI-DVI est connecté à l'appareil et au PC. Les espaces vides à l'écran ne sont pas causés par l'appareil. Les espaces vides à l'écran sont dus à l'ordinateur ou à la carte graphique. Pour résoudre ce problème, réglez la taille d'écran dans les paramètres HDMI ou DVI de la carte graphique. Si le menu des paramètres de la carte vidéo ne comporte pas d'option pour régler la taille d'écran, installez la dernière version du pilote de la carte vidéo. (Veuillez contacter le fabricant de la carte ou de l'ordinateur pour savoir comment régler les paramètres d'écran.) Problème d'écran L'écran ne veut pas s'allumer. Assurez-vous que le cordon d'alimentation est connecté. Aucun signal s'afche à l'écran. Vérifiez que l'appareil est correctement connecté avec un câble. Vérifiez que le périphérique connecté à l'appareil est sous tension. Mode non optimal est afché. Ce message est affiché lorsqu'un signal de la carte vidéo excède la résolution et la fréquence maximales de l'appareil. Reportez-vous au Tableau des modes de signal standard et réglez la résolution et la fréquence maximales selon les spécifications de l'appareil. Les images à l'écran apparaissent déformées. Vérifiez la connexion du câble à l'appareil.65 Problème d'écran L'écran n'est pas clair. L'écran est ou. Retirez tout accessoire (câble d'extension vidéo, etc.) puis faites une nouvelle tentative. Réglez la résolution et la fréquence au niveau recommandé. L'écran apparaît instable et vacillant. Vérifiez que la résolution et la fréquence du PC et de la carte vidéo se trouvent dans une plage compatible avec l'appareil. Puis modifiez les paramètres de l'écran au besoin en vous reportant à la section Information supplémentaire du menu de l'appareil et au Tableau des modes de signal standard Des ombres et des images fantômes persistent à l'écran. L'écran est trop clair. L'écran est trop sombre. Réglez les options Luminosité et Contraste. Le blanc n'est pas vraiment blanc. Allez à Image et réglez les paramètres Paramètres de balance des blancs. Le produit s’éteindra automatiquement. Allez dans Système et assurez-vous que Veille est configuré sur Arrêt. Si un ordinateur est connecté au produit, vérifiez s’il est sous ou hors tension. Assurez-vous que le câble d’alimentation est correctement branché au produit et à une prise de courant. Si le signal émis par un périphérique connecté n’est pas détecté, le produit s’éteindra automatiquement après 10 à 15 minutes. La qualité d’image du produit est différente de celle du produit exposé dans le magasin dans lequel il a été acheté. Utilisez un câble HDMI pour obtenir une qualité d’image haute définition (HD).66 Problème d'écran L’écran ne présente pas un aspect normal. Le contenu vidéo encodé peut altérer la qualité de l’image en cas de scènes impliquant des objets qui se déplacent rapidement, comme c’est le cas dans une rencontre sportive ou un film d’action. Un signal ou une qualité d’image faible peut également être à l’origine d’un problème de qualité d’affichage. Cela ne signifie pas que le produit est défectueux. Un téléphone cellulaire dans un rayon d’un mètre peut provoquer de l’électricité statique sur les appareils analogiques et numériques. La luminosité et la couleur semblent anormales. Allez dans Image et réglez les paramètres de l’écran tels que Couleur, Luminosité et Netteté. Allez à Système et réglez les paramètres Mode éco.. Restaurez les paramètres de l’écran sur leurs valeurs par défaut. Des lignes (rouges, vertes ou bleues) apparaissent sur l’écran. Ces lignes s’affichent lorsqu’il y a un défaut dans DATA SOURCE DRIVER IC sur le moniteur. Contactez un centre de réparation Samsung pour résoudre le problème. L’écran semble instable, puis l'afchage s'arrête. L’écran peut être bloqué lorsque la résolution recommandée n’est pas utilisée ou le signal n’est pas stable. Pour résoudre le problème, configurez l’écran de l’ordinateur sur la résolution recommandée.67 Problème d'écran L’écran ne peut pas être afché en mode plein écran. Un fichier de contenu SD (4:3) mis à l’échelle peut provoquer l’apparition de barres noires des deux côtés d’un écran sur une chaîne HD. Une vidéo dont le format d’image est différent du produit peut entraîner l’apparition de barres noires en haut et en bas de l’écran. Réglez l’écran en mode plein écran sur le produit ou le périphérique source. Problème de son Il n'y a pas de son. Vérifiez la connexion du câble audio ou réglez le volume. Vérifiez le volume. Le volume est trop bas. Réglage du volume. Si le volume est toujours bas même au niveau maximal, réglez le volume sur la carte son de votre PC ou de votre logiciel. La vidéo est disponible, mais il n’y a aucun son. Si un câble HDMI est branché, vérifiez les paramètres de sortie audio de l’ordinateur. En cas d’utilisation d’un périphérique source

• Assurez-vous que le câble audio est correctement branché au port d’entrée audio du produit.

• Vérifiez les paramètres de sortie audio pour le périphérique source. (Si par exemple un câble HDMI est branché au moniteur, le paramètre audio pour la boîte de rangement de câbles doit être réglé sur HDMI.) En cas d’utilisation d’un câble DVI-HDMI, un câble audio à part s’avère nécessaire. Si le produit possède un port permettant de brancher un casque, assurez-vous qu’il est libre. Rebranchez le câble d’alimentation au périphérique, puis redémarrez ce dernier.68 Problème de son Les enceintes produisent des décharges électrostatiques. Vérifiez si le câble est bien branché. Assurez-vous qu’aucun câble vidéo n’est branché à un port d’entrée audio. Vérifiez la force du signal après avoir branché le câble. La qualité du son dépend de la force du signal. Le volume est réglé sur zéro, mais on entend un son. Réglez le volume des enceintes externes. Les paramètres audio des enceintes principales ne s’appliquent pas aux enceintes internes du produit. Couper le son ou changer le niveau du volume sur le produit n’a aucune incidence sur l’amplificateur externe(décodeur). Problème de télécommande La télécommande ne fonctionne pas. Assurez-vous que les piles sont placées correctement (+/-). Vérifiez si les piles sont épuisées. Vérifiez s'il y a une panne de courant. Assurez-vous que le cordon d'alimentation est connecté. Vérifiez si une éclairage spécial ou des enseignes au néon se trouve à proximité. Problème de périphérique source Un son de bip se fait entendre lorsque mon PC démarre. Si un son de bip se fait entendre lorsque votre PC démarre, faites-le réparer.69 Autre problème Le produit dégage une odeur de plastique. Cette odeur est normale et disparaît avec le temps. Le moniteur semble incliné. Enlevez le socle et fixez-le à nouveau au produit. Le son ou l’image disparaît par moments. Vérifiez le branchement du câble. Rebranchez-le si nécessaire. L’utilisation d’un câble épais ou très rigide peut endommager les fichiers audio et vidéo. Assurez-vous que les câbles sont suffisamment souples pour en garantir la longévité. Si le produit est fixé au mur, il est recommandé d’utiliser des câbles à angle droit. De nes particules apparaissent sur les bords de l’écran. Les particules font partie de la conception du produit. Le produit n’est pas défectueux. Lorsque j’essaie de modier la résolution du PC, le message «Mode non pris en charge» apparaît. Le message «Mode non pris en charge» s’affiche si la résolution de la source d’entrée dépasse la résolution maximum de l’écran. Pour résoudre le problème, remplacez la résolution de l’ordinateur par une résolution prise en charge par l’écran. Les enceintes n’émettent aucun son en mode HDMI lorsqu’un câble DVI-HDMI est branché. Les câbles DVI ne transmettent pas de données audio. Assurez-vous de brancher le câble audio à la bonne prise d’entrée pour activer le son. Niv. noir HDMI ne fonctionne pas correctement sur un périphérique HDMI doté d’une sortie YCbCr. Cette fonction n’est disponible que lorsqu’un périphérique source, comme un lecteur DVD et un décodeur TV, est branché au produit à l'aide d'un un câble HDMI (signal RGB). Aucun son n’est émis en mode HDMI. Les couleurs de l’image affichée peuvent paraître anormales. L’image ou le son peut être absent. Le problème peut se produire lorsque vous branchez un périphérique source qui n’est compatible qu’avec une ancienne version de la norme HDMI. Si ces problèmes surviennent, branchez un câble audio ainsi que le câble HDMI. Certaines cartes graphiques pour PC ne reconnaissent pas automatiquement les signaux HDMI qui ne comprennent pas de son. Le cas échéant, sélectionnez manuellement une entrée audio.70 Autre problème La fonctionnalité HDMI-CEC ne fonctionne pas. Ce produit ne prend pas en charge la fonctionnalité HDMI-CEC. Pour utiliser plusieurs périphériques externes compatibles avec la fonctionnalité HDMI-CEC connectés aux ports HDMI1 et HDMI2 du produit, désactivez les fonctionnalités HDMI-CEC sur chacun de ces périphériques. Les périphériques externes incluent les lecteurs Blu-ray et DVD. L'utilisation d'un périphérique externe dont la fonctionnalité HDMI-CEC est activée peut entraîner l'arrêt automatique des autres périphériques externes. Pour modifier les paramètres HDMI-CEC, reportez-vous au mode d'emploi ou contactez le fabricant du périphérique pour obtenir de l'aide. Le capteur IR ne fonctionne pas.

• Contactez le centre de réparation le plus proche pour faire réparer votre produit.

• Cette fonction n’est disponible que lorsqu’un périphérique source, comme un lecteur DVD et un décodeur TV, est branché au produit à l'aide d'un un câble HDMI (signal RGB). Lors du démarrage du PC lorsque la source d'entrée est dénie sur Display Port le BIOS et l'écran de démarrage n'apparaissent pas.

• Démarrez le PC lorsque le produit est allumé ou lorsque la source d'entrée n'est pas Display Port.71 Spécications Général

Nom du modèle VH55R-R Panneau TailleClasse 55″ (54.6 pouces / 138.7 cm)Zone d'afchage1210.1 mm (H) x 680.8 mm (V)RésolutionRésolution optimale1920 x 1080 à 60 HzRésolution maximale1920 x 1080 à 60 Hz (DVI), 3840 x 2160 à 60 Hz (HDMI1, HDMI2, DP)Alimentation électriqueAC100-240V~ 50/60HzReportez-vous à l'étiquette à l'arrière de l'appareil car la tension standard peut varier d'un pays à l'autre.Considérations environnementalesFonctionnementTempérature : 32 ℉ - 104 ℉ (0 ℃ - 40 ℃)* Pour installer le boîtier, maintenez une température interne inférieure ou égale à 40 °C.Humidité : 10 % - 80 %, sans condensationRangementTempérature : -4 ℉ - 113 ℉ (-20 ℃ - 45 ℃)Humidité : 5 % - 95 %, sans condensation* Applicable avant retrait de l'emballage du produit. ―Prêt à l'emploiLe moniteur peut être installé et utilisé avec des systèmes Prêt à l'emploi (Plug-and-Play) compatibles. L'échange de données bi-directionnel entre le moniteur et le système PC optimise les réglages du moniteur. L'installation du moniteur s'opère automatiquement. Toutefois, vous pouvez personnaliser les réglages de l'installation si vous le souhaitez. ―Étant donné la nature de la fabrication de cet appareil, environ 1 pixel par million (1ppm) peut apparaître plus clair ou plus sombre sur le panneau. Ce phénomène n'affecte pas le rendement de l'appareil. ―Cet appareil ne peut être réglé qu'à une seule résolution pour chaque taille d'écran afin d'obtenir une qualité d'image optimale en fonction de la nature du panneau. Une résolution différente de celle spécifiée risque de dégrader la qualité d'image. Pour éviter ce problème, il est recommandé de sélectionner la résolution optimale spécifiée pour votre produit. ―Pour connaître en détail les caractéristiques de l'appareil, consultez le site Web de SamsungElectronics.72 Modes de minutage préréglés L'écran sera automatiquement réglé si un signal faisant partie des modes de signaux standard suivants est transmis à votre PC. Notez que l'écran ne pourra pas afficher le contenu si le signal provenant du PC n'est pas l'un des modes de signal standard. Reportez-vous au manuel de votre carte graphique et effectuez les réglages suivants. Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d'horloge (MHz) Polarité de synchronisation (H/V) IBM, 720 x 400 31.469 70.087 28.322 -/+ VESA/IBM, 640 x 480 31.469 59.940 25.175 -/- MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d'horloge (MHz) Polarité de synchronisation (H/V) VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 720 45.000 60.000 74.250 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ VESA, 1366 x 768 47.712 59.790 85.500 +/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1600 x 900 60.000 60.000 108.000 +/+ VESA, 1680 x 1050 65.290 59.954 146.250 -/+ VESA, 1920 x 1080 67.500 60.000 148.500 +/+ VESA, 2560 x 1440 88.787 59.951 241.500 +/- VESA, 3840 x 2160 133.313 59.997 533.250 +/- CEA, 3840 x 2160 67.500 30.000 297.000 +/+ CEA, 3840 x 2160 54.000 24.000 297.000 +/+ CEA, 3840 x 2160 56.250 25.000 297.000 +/+ CEA, 3840 x 2160 112.500 50.000 594.000 +/+73 Annexe

Service payant (frais facturés aux clients) ―Même si la couverture de la garantie s'applique, la visite d'un technicien de service suite à une demande d'assistance peut vous être facturée dans les cas suivants. L'appareil ne présente pas de défaut Nettoyage de l'appareil, réglage, explications, réinstallation, etc.

• Si un technicien d'entretien doit fournir des instructions sur l'utilisation du produit ou règle simplement les options sans démonter l'appareil.
• Si le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal câblé, etc.)
• Si l'appareil est réinstallé ou que d'autres périphériques sont connectés une fois que l'appareil a été installé (pour la première fois)
• Si l'appareil est réinstallé en vue d'être déplacé dans un autre endroit ou un autre bâtiment.
• Si le client souhaite obtenir des instructions sur l'utilisation d'un produit d'un autre fabricant.
• Si le client souhaite obtenir des instructions d'utilisation du réseau ou du programme d'un autre fabricant.
• Si le client demande l'installation du logiciel et la configuration de l'appareil.

• Si le technicien de service enlève/nettoie de la poussière ou des substances étrangères ayant pénétré dans l'appareil.
• Si le client demande une nouvelle installation après avoir acheté un appareil à domicile ou en ligne. Dommage causé au produit par la faute du client Dommage causé au produit par une mauvaise manipulation ou une réparation inadéquate du clientSi le dommage résulte de l'un des facteurs suivants: • Impact ou chute extérieur(e). • Utilisation de fournitures ou d'un produit vendu séparément non précisé (es) par Samsung.
• Réparation effectuée par une personne n'appartenant pas à une entreprise de services d'ingénierie ou un partenaire de Samsung Electronics Co., Ltd
• Transformation ou réparation de l'appareil effectuée par le client
• Utilisation d'une tension inadéquate ou branchements électriques non autorisés.
• Non-respect des consignes de prudence indiquées dans le guide d'utilisation Autres raisons

• Si l'appareil tombe en panne suite à un désastre naturel. (foudre, incendie, tremblement de terre, inondation, etc.)
• Si tous les consommables sont épuisés (batterie, toner, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.) ―Si le client demande une assistance alors que l'appareil ne présente pas de défaut, ce service peut lui être facturé. En conséquence, il est recommandé de lire préalablement le guide d'utilisation.74 Prévention des images rémanentes Qu'est-ce qu'une image rémanente? Le phénomène d'images rémanentes ne doit pas survenir lorsque le panneau fonctionne normalement. Le terme fonctionnement normal se réfère ici à la modification constante du motif vidéo. Si le panneau affiche un motif fixe pendant une longue période, une légère différence de tension peut se produire entre les électrodes des pixels qui contrôlent les cristaux liquides.Une telle différence de tension entre les électrodes s'accroît avec le temps et réduit l'épaisseur des cristaux liquides. L'image précédente peut alors persister à l'écran lorsque le motif change.Ces informations permettent d’empêcher l'image rémanente. L'affichage d'un écran fixe pendant une longue période peut causer une rémanence d'image. Ce problème n’est pas inclus dans la garantie. Pratiques de prévention recommandées L'affichage d'un écran fixe pendant une longue période peut causer des images rémanentes ou des taches. Si le produit n’est pas utilisé pendant une longue période, éteignez-le ou activez le mode Économie d'énergie ou utilisez un économiseur d'écran animé. • Modifiez les couleurs régulièrement. FLIGHT FLIGHT TIME TIME 21:10 20:30 SAMSUNGSAMSUNGSAMSUNGSAMSUNG 21:10 20:30 Type 1 Type 2
• Évitez les combinaisons de couleur de luminosité contrastante entre le texte et l'arrière- plan. ―Évitez l'utilisation de couleurs de luminosité contrastante (noir et blanc; gris et noir).SAMSUNG FLIGHT TIME 20:30

:75 Licence The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. Licence open source Lorsque vous utilisez des logiciels open source, la licence est disponible dans le menu du produit. La licence est rédigée uniquement en anglais. Pour obtenir des informations sur la mention de licence de code source libre, contactez le Service Consommateurs Samsung ou envoyez un courriel à oss.request@samsung.com.
