Type de produit	Haut-parleur extérieur
Marque	Paradigm
Modèle	Stylus 170
Dimensions (approx.)	180 x 255 x 150 mm (L x H x P)
Poids (approx.)	2,7 kg par enceinte
Impédance	8 ohms (6 ohms minimum pour modèles SM en mode mono)
Puissance recommandée	10 - 100 W RMS
Réponse en fréquence	Non spécifiée dans la notice
Matériau du boîtier	PolyGlass renforcé injecté
Grille	Aluminium résistant aux intempéries
Quincaillerie	Acier inoxydable et laiton
Bornes de raccordement	Plaquées or, acceptent fils nus, prises banane, cosses
Supports de fixation inclus	Support de suspension et support en U
Options de câblage	Stéréo (Gauche+Droit) ou Mono (un canal par enceinte)
Utilisation extérieure	Oui, résistant aux UV, à l'eau et aux intempéries
Entretien et nettoyage	Linge doux humide ou jet d'arrosage doux ; éviter détergents abrasifs et nettoyeurs haute pression
Sécurité	Utiliser une sangle de sécurité comme fixation secondaire ; ne pas exposer à des produits chimiques
Garantie	2 ans (défauts de matériaux et fabrication)
Coupleur de volume optionnel	VC-150 (vendue séparément) pour régler le volume et compenser l'impédance

FOIRE AUX QUESTIONS - Stylus 170 Paradigm

Comment installer le support de suspension pour le Stylus 170 ?

Vissez deux vis n°12 de 1 po dans les trous espacés de 60 mm à l'arrière de l'enceinte, sans les serrer complètement. Fixez le support au mur avec des vis adaptées (non incluses) et une sangle de sécurité. Placez l'enceinte sur le support en la poussant vers le mur puis vers le bas.

Quels câbles utiliser pour le raccordement ?

Utilisez un câble de haute qualité résistant à l'humidité. Pour des longueurs inférieures à 4,5 m, un calibre 16 AWG suffit ; entre 4,5 et 9 m, utilisez du 14 AWG ; au-delà de 9 m, du 12 AWG. Pour une installation enterrée, le câble doit être homologué pour enfouissement direct ou protégé par un tube PVC.

Comment nettoyer les enceintes Stylus 170 ?

Utilisez un linge doux humide ou le jet doux d'un tuyau d'arrosage. N'employez pas de détergent abrasif, ne projetez pas d'eau directement à travers la grille et n'utilisez pas de nettoyeur haute pression.

Que faire si aucune enceinte ne produit de son ?

Vérifiez que l'amplificateur est branché et allumé, que la prise fonctionne, que le mode mute n'est pas activé. Contrôlez tous les raccordements. Pour les modèles SM, assurez-vous que le commutateur Stéréo/Mono est en bonne position.

Peut-on utiliser une seule enceinte en stéréo ?

Oui, si le modèle est un modèle SM. Réglez le commutateur sur Stéréo et raccordez les deux canaux gauche et droit de l'amplificateur aux bornes correspondantes de l'enceinte. Cela offre une couverture large avec une seule enceinte.

Quelle est l'impédance minimale que peut supporter l'amplificateur ?

L'impédance minimale d'une enceinte Stylus standard est de 8 ohms. Pour les modèles SM en mode mono, l'impédance descend à 4 ohms par enceinte. Si vous utilisez plusieurs enceintes, l'impédance totale diminue ; il est recommandé d'utiliser une commande de volume VC-150 pour compenser.

Les enceintes sont-elles résistantes à l'eau et aux UV ?

Oui, le boîtier en PolyGlass, la grille en aluminium, les ferrures en acier inoxydable et laiton, et les bornes plaquées or résistent aux intempéries, à l'eau et aux UV, même dans des conditions extrêmes.

Comment installer les enceintes en position horizontale ?

Utilisez le support de suspension : installez-le horizontalement avec les crans de fixation vers le haut. Pour le support en U, vous pouvez orienter l'enceinte à l'angle souhaité avant de serrer les poignées.

Que faire en cas de déphasage (faible graves ou image stéréo déséquilibrée) ?

Vérifiez la polarité des connexions : la borne rouge (+) doit être connectée à la borne rouge (+), et la borne noire (-) à la borne noire (-). Si une enceinte est inversée, les graves seront déficients et l'image stéréo décalée.

Quelle est la durée de la garantie et que couvre-t-elle ?

La garantie est de 2 ans à compter de la date d'achat. Elle couvre les défauts de matériaux et de fabrication. Elle ne couvre pas les dommages causés par une exposition abusive à la chaleur, une utilisation abusive, un usage commercial, ou l'utilisation d'un amplificateur inadapté.

MODE D'EMPLOI Stylus 170 Paradigm

Fig. 1 All models (except those with "SM" in their model name) Tous les modèles (sauf ceux dont « SM » figure dans le nom)

'SM' Models Modèles « SM »

L+R

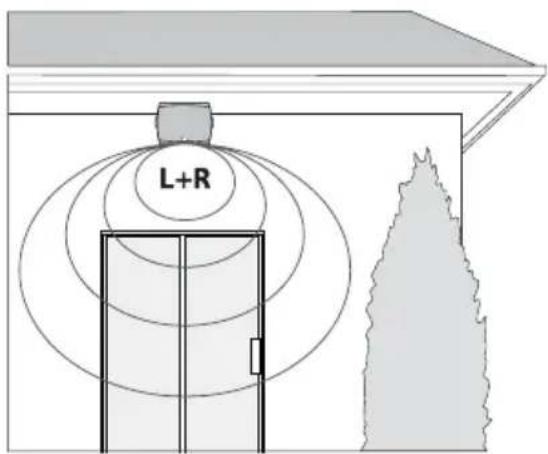

Fig. 2a Single Speaker, Wide Dispersion "Left plus Right" Channel Sound (Stereo Input) Couverture large à une seule enceinte, canaux Gauche+Droit (sortie stéréophonique)

LEFT RIGHT 12 - 16'

Fig. 2b Two Speakers (each wired for Mono), Very Wide Dispersion Stereo Sound Couverture stéréophonique très large à deux enceintes (raccordées en mode mono)

L+R 12 - 16' L+R 12 - 16' L+R 12 - 16' L+R

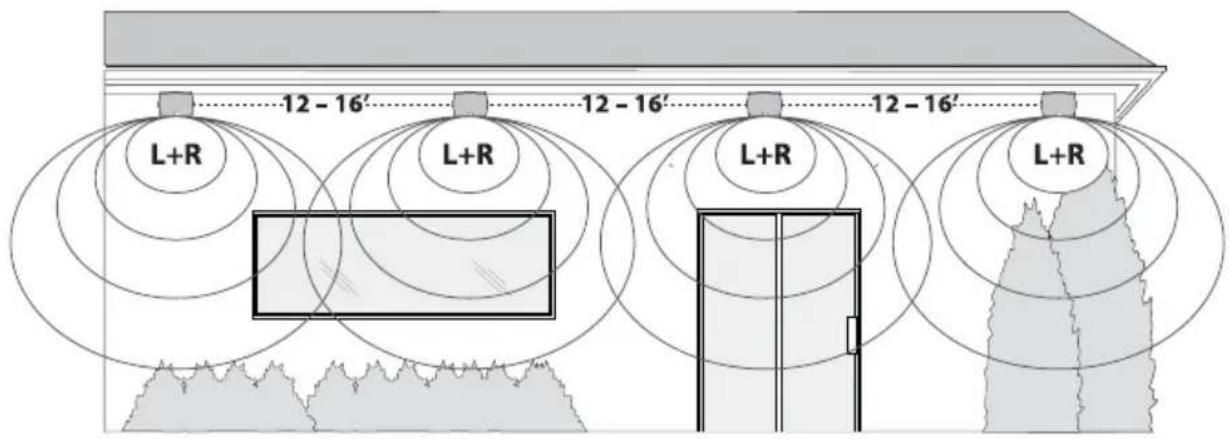

Fig. 2c Multiple Speakers, Distributed "Left plus Right" Channel Sound (Stereo Input) Couverture distribuée à enceintes multiples, canaux Gauche+Droit (sortie stéréophonique)

LEFT 12 - 16' LEFT 12 - 16' RIGHT 12 - 16' RIGHT

Fig. 2d Multiple Speakers (each wired for Mono), Ultra-Wide Stereo Coverage Couverture stéréophonique ultra-large à enceintes multiples (raccordées en mode mono)

Câblage pour tous les modèles, enceinte gauche ou droite (sauf les modèles « SM »).

Wiring for 'SM' Models Câblage pour modèles « SM »

RECEIVER/AMPLIFIER AMPLIFICATEUR L R STUDIO NONO SMA-001

Fig. 5b Wiring for "Left plus Right" sound from a Single Speaker (Stereo Input) Câblage pour couverture à une seule enceinte, canaux Gauche+Droit (sortie stéréophonique)

RECEIVER/AMPLIFIER AMPLIFICATEUR L R STEREO MONO STEREO MONO Spike-50V Spike-50V

Fig. 5c

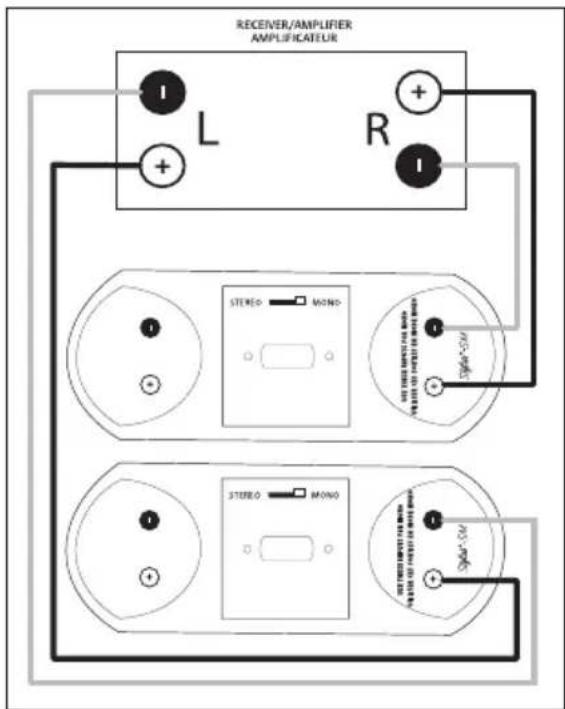

Raccordement de deux enceintes pour couverture stéréophonique large à partir des sorties Monos de chacune des enceintes

LIMITED WARRANTY

Stylus® pour l'extérieur

Félicitations! Nous vous remercions d'avoir choisi ces enceintes Paradigm® primées. Vous allez entendre la différence que confère la précision sonore des enceintes extérieures Stylus® à votre expérience d'écoute en plein air. Ces enceintes acoustiques sont le produit d'innombrables heures de recherche et de développement approfondis. Elles sauront résister aux assauts de Dame Nature et vous fourniront un son exceptionnel pendant de nombreuses années.

Pour une installation adéquate, lire le présent manuel et suivre toutes les instructions. Pour toute autre question, contacter un revendeur Paradigm autorisé ou consulter la page Questions-Réponses de notre site Internet au www.paradigm.com.

MODE D'EMPLOI | OM-121

TABLE DES MATIÈRES

Positionnement et raccordement des enceintes (figures) 8

Vos nouvelles enceintes 13

Pour éviter d'endommager les enceintes .. 14

Écoute à l'extérieur 14

Positionnement des enceintes ..... 14

Câbles 16

Installation murale des enceintes ..... 17

Raccordement des enceintes 19

Guide de diagnostic 20

Garantie limitée 21

VOS NOUVELLES ENCEINTES

Les enceintes Stylus® de Paradigm® sont conçues pour fournir un son de haute qualité à l'extérieur. Leurs boîtiers à la fine pointe injectés de PolyGlass ^MC renforcé, leurs grilles en aluminium, leurs ferrures en acier inoxydable et laiton, leurs bornes de raccordement plaquées or et leurs supports de fixation en acier inoxydable et polymère résistent aux intempéries, à l'eau et aux UV, même dans des conditions extrêmes.

Tous les modèles sont munis de supports pour une installation au mur des plus faciles. À l'arrière du boîtier des enceintes Stylus ^® , des trous espacés de 60 mm conviennent à de nombreux types de supports de fixation (consulter le revendeur). En cas de fixation murale, prendre des précautions spéciales; l'utilisation de sangles de sécurité comme fixations secondaires est fortement recommandée.

Soin des enceintes

Utiliser un linge doux humide ou le jet doux d'un tuyau d'arrosage pour nettoyer l'extérieur des enceintes.

• Ne pas employer de détergent fort ou abrasif sur les enceintes.
• Ne pas projeter de jet d'eau directement à travers la grille vers les éléments acoustiques.
• Ne pas employer de nettoyeur haute pression sur les enceintes—la force du jet endommagerait les éléments acoustiques et le fini.
• Ne pas positionner les enceintes en ligne directe avec un arroseur fixé au sol.
• Ne pas mettre les enceintes en un endroit où elles pourraient être éclaboussées par l'eau d'une piscine—avec le temps, le chlore et autres produits chimiques peuvent en altérer le fini.
• Ne pas mettre les enceintes en contact avec des produits chimiques pour la pelouse ou le jardin.
• Autant que possible, éviter de placer les enceintes en plein soleil—avec le temps, cela peut en altérer le fini.

POUR ÉVITER D'ENDOMMAGER LES ENCEINTES

Utiliser un amplificateur adéquat. À volume élevé, un amplificateur trop puissant peut solliciter excessivement les enceintes et les endommager. Par contre, si l'amplificateur n'est pas assez puissant, il peut provoquer des distorsions d'écrêtage qui risquent d'endommager les haut-parleurs de hautes fréquences (consulter le revendeur).

La commande de volume de l'amplificateur peut être trompeuse puisqu'elle permet seulement d'ajuster le niveau d'écoute, mais n'indique pas le niveau de puissance. Si le son semble sec ou distordu, ou s'il y a distorsion des graves, réduire immédiatement le volume pour ne pas endommager les enceintes! La garantie ne couvre pas ce type de dommage!

Les commandes de tonalité ou d'égalisation peuvent soutirer encore plus de puissance de l'amplificateur et réduire le niveau auquel se produiront des distorsions d'écrêtage. Utiliser ces dispositifs le moins possible, et ne pas les utiliser pour l'écoute à volume élevé.

ÉCOUTE À L'EXTÉRIUR

Au-dehors, il n'y a pas de murs qui confinent le son. Le bruit de fond est plus élevé et les distances séparant les enceintes des personnes qui les écoutent, plus grandes. Il peut être plus difficile d'obtenir un bon niveau d'écoute et on a donc tendance à augmenter le volume, mais cela peut déranger les voisins et, si le volume est trop élevé, sérieusement endommager les enceintes ou l'amplificateur. Les enceintes Stylus® sont conçues pour contrer ces difficultés et sont donc idéales pour la plupart des applications stéréophoniques extérieures.

Dans certaines situations extérieures, les enceintes Stylus® « SM » à champ bidirectionnel Dual-Directional ^MC présentent des options intéressantes. L'utilisation d'une seule enceinte « SM » est idéale dans les espaces restreints qui se prêtent mal à deux enceintes. Dans les espaces plus grands ou de forme irrégulière, l'utilisation de plusieurs enceintes « SM » est recommandée. Ceci permet une distribution plus uniforme du son, pour une écoute agréable à moindre volume. L'amplificateur est moins sollicité et les voisins ne sont pas dérangés. Il suffit de penser à l'éclairage d'un vaste espace extérieur : l'utilisation de nombreux spots de faible intensité est beaucoup plus efficace que l'utilisation d'un seul spot de très forte intensité. Pour en savoir davantage sur les applications possibles des enceintes « SM », consulter la page 15.

POSITIONNEMENT DES ENCEINTES

Les supports de fixation inclus avec les enceintes Stylus® permettent diverses options de positionnement telles que :

• sous la soffite d'un toit, installées au mur pour une plus grande stabilité;
• sur tout espace exposé d'un mur extérieur;
• dans un belvédère ou autre aire de rassemblement extérieur;
• sur la rampe d'une terrasse ou sur une clôture.

Positionnement (tous les modèles à l'exception des modèles dont « SM » figure dans le nom)

Pour la meilleure qualité sonore, positionner les enceintes Stylus® à une distance suffisante l'une de l'autre pour une séparation stéréophonique adéquate, mais assez proches pour qu'il soit possible d'entendre les deux enceintes dans la majeure partie de l'aire d'écoute. Pour des résultats optimaux, mesurer la distance approximative de la principale aire d'écoute aux enceintes (distance « X » sur la Fig. 1), puis installer les enceintes de sorte qu'elles soient séparées par une distance équivalant à la moitié ou aux trois quarts de la distance « X ».

Options de positionnement pour les modèles « SM »

Votre enceinte Stylus® « SM » offre les deux options de raccordement suivantes :

• Sortie stéréo : Couverture large, canaux Gauche+Droit, produite par une seule enceinte;
• Sortie mono : Couverture stéréophonique très large, produite par deux enceintes, une pour la gauche et l'autre pour la droite.

Offrant un champ acoustique bidirectionnel Dual-Directional ^MC , les enceintes « SM » présentent une dispersion plus large que la normale et peuvent donc être utilisées dans diverses applications extérieures, dont les suivantes :

Couverture large à une seule enceinte, canaux Gauche+Droit (Fig. 2a)

Configuration idéale dans les espaces restreints qui se prêtent mal à deux enceintes en stéréo, ou si on préfère n'utiliser qu'une enceinte. L'enceinte est raccordée aux canaux Gauche et Droit de l'amplificateur. Positionner l'enceinte de sorte qu'elle pointe vers l'aire d'écoute.

Couverture stéréophonique très large à deux enceintes (sortie mono) (Fig. 2b)

Configuration idéale pour une couverture stéréo dans des espaces de petites ou moyennes dimensions. Une enceinte est raccordée au canal Gauche de l'amplificateur, l'autre au canal Droit (raccordées en mode mono). Placer les enceintes à une distance de 4 m à 6 m (12 pi à 16 pi) l'une de l'autre pour une bonne couverture sonore dans toute l'aire d'écoute.

Couverture distribuée à enceintes multiples, canaux Gauche+Droit (sortie stéréo) (Fig. 2c)

Dans les espaces plus grands, l'utilisation de plusieurs enceintes (chacune raccordée aux canaux Gauche+Droite) permet d'éliminer le déséquilibre de l'image stéréo perçu par des personnes qui se déplacent ou qui sont assises plus près d'une enceinte que de l'autre.

Couverture stéréophonique ultra-large à enceintes multiples (sortie mono) (Fig. 2d)

Dans les espaces plus grands, l'utilisation de plusieurs enceintes (raccordées en mode mono) peut permettre une couverture stéréo ultra-large et une image sonore plus vaste.

Impédance des enceintes dans les configurations à plusieurs enceintes

Pour une configuration à plusieurs enceintes, il faut d'abord déterminer le nombre d'enceintes que l'amplificateur peut supporter de façon sûre. Vérifier les caractéristiques de l'amplificateur pour déterminer la charge d'impédance minimum (en ohms) qu'il peut supporter

L'impédance de charge MINIMUM d'une enceinte Stylus® est :

- 8 ohms/canal

L'impédance de charge MINIMUM d'une enceinte Stylus® « SM » est :

- 8 ohms/canal pour sortie stéréophonique

• 4 ohms/enceinte pour sortie monophonique

Chaque enceinte supplémentaire se traduira par une diminution de moitié de l'impédance nominale. L'utilisation d'une commande de volume VC-150 de Paradigm® est fortement recommandée si plus de deux enceintes sont raccordées à l'amplificateur. Voir la section « Utilisation d'une commande de volume » ou consulter le revendeur pour plus d'information.

CÂBLES

MISE EN GARDE : Lire toutes les consignes de sécurité ci-dessous avant de raccorder les enceintes et les observer.

Avant de faire passer les câbles de raccordement d'enceinte dans des mûrs, sous des allées, des terrasses, etc., consulter les exigences du code du bâtiment local ou communiquer avec un installateur qualifié (consulter le revendeur).

Avant de creuser, vérifier auprès des services publics locaux l'emplacement de conduites de gaz et de câbles électriques.

Le présent manuel ne fournit pas d'information sur l'installation de câbles à travers des murs, sous des allées ou des terrasses, etc. En cas d'incertitude concernant ce type d'installation, communiquer avec un installateur qualifié (consulter le revendeur).

Préparation du câble

Toujours choisir un câble de haute qualité résistant à l'humidité (consulter le revendeur).

1. Mesurer et jalonner le parcours allant de l'amplificateur aux enceintes et/ou d'une enceinte à l'autre pour déterminer la longueur de câble nécessaire.
2. Ajouter 1 m environ à cette longueur pour être certain d'avoir assez de câble lors de l'installation.
3. Choisir le bon calibre de câble à l'aide du tableau ci-dessous.
4. Si le câble est installé sous terre, il doit être coté pour enfouissement direct et/ou engainé

dans un tube en PVC pour en prévenir la détérioration au fil du temps. Dans ce cas, consulter un installateur qualifié avant de procéder à l'installation (consulter le revendeur).

1. Couper la bonne longueur de câble.
2. À l'aide d'un dénude-fil, retirer la gaine extérieure du câble sur une longueur d'environ 5 cm (2 po) à chaque extrémité.
3. Retirer l'isolant aux deux extrémités des deux fils sur une longueur d'environ 1,5 cm (1/2 po)

Le tableau ci-dessous indique le calibre minimum pour différentes longueurs de câble.

CALIBRES MINIMUMS
LONGUEUR DIAMÉTRE CALIBRE
Moins de 4,5 m (15 pi) 1,3 mm (0,05 po) 16 awg
Moins de 9 m (30 pi) 1,6 mm (0,06 po) 14 awg
Plus de 9 m (30 pi) 2,0 mm (0,08 po) 12 awg

INSTALLATION MURALE DES ENCEINTES

MISE EN GARDE! Bien fixer les enceintes de sorte qu'elles ne puissent tomber et causer des blessures ou dommages.

SURFACES D'INSTALLATION : Évaluer avec soin la composition, la construction et la résis-

tance de la surface sur laquelle l'enceinte sera installée. Avant de procéder à l'installation sur des surfaces en maçonnerie, bois ou autre matériau solide, consulter un professionnel au sujet des ferrures à utiliser pour les supports de fixation fournis avec les enceintes Stylus®.

USAGE SPÉCIFIQUE : Les supports de fixation inclus avec les enceintes Stylus® ne conviennent qu'à ces enceintes. Ne les utiliser avec aucun autre type d'enceintes.

Toujours utiliser des fixations secondaires pour prévenir les blessures et dommages.

NON-RESONSABILITÉ : Nous savons que les pièces de fixation fournies avec les enceintes Stylus® peuvent être utilisées à des fins et de façons autres que celles pour lesquelles elles sont conçues. Le fabricant, le distributeur, le revendeur et leurs agents respectifs ne peuvent être tenus responsables de blessures ou dommages directs, indirects ou consécutifs découlant de l'utilisation de ces pièces ou de l'incapacité de les utiliser de façon sûre et convenable.

Tous les efforts ont été déployés afin de fournir des instructions d'installation exactes et exemptes d'erreurs. Paradigm Electronics Inc. déclinent toute responsabilité concernant des difficultés pouvant découler d'une interprétation incorrecte des renseignements fournis dans le présent guide.

En cas d'incertitude concernant les procédures d'installation ci-dessous, communiquer avec un installateur qualifié (consulter le revendeur).

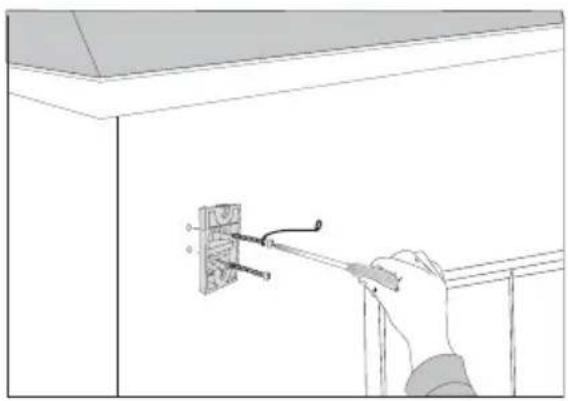

Installation murale avec le « support de suspension » inclus

(Pour Stylus® 170 seulement)

Les enceintes Stylus® peuvent être installées en position horizontale ou verticale.

1. À l'aide de vis/ferrures d'installation adéquates (non incluses), installer le support et la sangle de sécurité sur le mur à l'endroit (Fig. 3a) et à l'angle voulus. S'assurer que le support est de niveau.
2. Visser deux vis n° 12 de 1 po (incluses) dans les trous supérieur et inférieur (espacés de 60 mm) à l'arrière du boîtier de l'enceinte. Ne pas les visser jusqu'au bout—les têtes doivent dépasser d'environ 3 mm (1/8 po).
3. Placer l'enceinte près des supports et raccorder les câbles de la façon décrite à la section « Raccordement des enceintes », à la page 19. Fixer la sangle de sécurité à l'enceinte par le trou central (Fig. 3b). Installer l'enceinte sur le support d'un mouvement vers le mur puis vers le bas.
4. Ce support peut être utilisé pour l'installation en position horizontale. Pour ce faire, installer le support horizontalement, les crans de fixation pointant vers le haut. Suivre les étapes 1 à 3 (ci-dessus) pour terminer l'installation.

Installation murale avec le « support en U » inclus

Les enceintes Stylus® peuvent être installées en position horizontale ou verticale à l'aide du support en U.

1. Dévisser les poignées situées à chaque extrémité de l'enceinte.
2. À l'aide de vis/ferrures d'installation adéquates (non incluses), installer le support et une sangle de sécurité (non incluse, consulter le revendeur) sur le mur à l'endroit voulu. S'assurer que le support est de niveau. Faire passer tout câble mural par le trou le plus grand du support, pour le raccordement par l'arrière de l'enceinte de façon à masquer le câble.
3. Placer l'enceinte près du support et raccorder le câble de la façon décrite à la section « Raccordement des enceintes » à la page 19.
4. Écarter légèrement les « bras » du support et y installer soigneusement l'enceinte, une extrémité à la fois afin d'éviter d'égratigner la surface du boîtier (Fig. 4).
5. Visser les poignées à travers les trous des « bras » en ajustant les extrémités non filetées de sorte que les extrémités filetées s'insèrent dans le trou correspondant de l'enceinte. Orienter l'enceinte selon l'angle voulu. Visser les poignées fermement, mais pas excessivement.

RACCORDEMENT DES ENCEINTES

Éteindre l'amplificateur avant de raccorder les enceintes. Ceci évitera les dommages pouvant résulter d'un court-circuit accidentel des câbles des enceintes.

Vos enceintes Stylus ^® sont dotées de bornes de raccordement de haute qualité qui peuvent être utilisées avec des prises bananes ou à broches ou des cosses rectangulaires, ainsi qu'avec des fils nus.

Raccordement (toutes les enceintes sauf celles dont « SM » figure dans le nom; voir ci-dessous) (Fig. 5a)

Raccorder une enceinte à la fois à l'amplificateur.

Raccorder la borne rouge (+) de l'amplificateur à la borne rouge (+) de l'enceinte et la borne noire (-) de l'amplificateur à la borne noire (-) de l'enceinte. Serrer les bornes fermement à la main, mais pas excessivement.

Répéter la procédure pour l'autre enceinte.

Raccordement des modèles « SM »

Mode stéréophonique (une seule enceinte, canaux gauche+droit) (Fig. 5b)

Raccorder une borne de l'enceinte à la fois à l'amplificateur.

Mettre le commutateur situé à l'arrière de l'enceinte en position Stéréo.

Raccorder la borne rouge (+) Droite de l'amplificateur à la borne rouge (+) Droite de l'enceinte et la borne noire (-) Droite de l'amplificateur à la borne noire (-) Droite de l'enceinte. Raccorder la borne rouge (+) Gauche de l'amplificateur à la borne rouge (+) Gauche de l'enceinte et la borne noire (-) Gauche de l'amplificateur à la borne noire (-) Gauche de l'enceinte.

Mode monophonique (couverture stéréophonique large à deux enceintes) (Fig. 5c)

Raccorder une enceinte à la fois aux canaux gauche et droit de l'amplificateur.

Mettre le commutateur situé à l'arrière de l'enceinte en position Mono.

Raccorder la borne rouge (+) Droite de l'amplificateur à la borne rouge (+) Mono de l'enceinte et la borne noire (-) Droite de l'amplificateur à la borne noire (-) Mono de l'enceinte.

Répéter la procédure ci-dessus pour l'autre enceinte, en utilisant les bornes Mono.

Si l'enceinte ne fonctionne pas correctement, se reporter au guide de diagnostic à la page 20.

Utilisation d'une commande de volume

L'utilisation de la commande de volume VC-150 de Paradigm® (vendue séparément) élimine la nécessité d'amplificateurs supplémentaires et compense toute chute d'impédance qui découle du raccordement de plusieurs enceintes. La commande VC-150 peut aussi être utilisée pour une seule ou plusieurs enceintes pour régler le volume en différents endroits de l'aire d'écoute, favorisant ainsi une couverture uniforme et vaste. Suivre les instructions fournies avec la commande de volume VC-150.

Pour utilisation à l'extérieur, la commande de volume VC-150 de Paradigm® doit être insérée dans un boîtier à l'épreuve des intempéries conçu pour les commandes électriques (consulter le revendeur).

GUIDE DE DIAGNOSTIC

PROBLÈME SOLUTION

Aucun son	S'assurer que le préamplificateur ou l'amplificateur est branché et allumé. Vérifier que la prise de courant fonctionne correctement. Des écouteurs sont-ils branchés ou le système est-il en mode sourdine (mute)? Vérifier tous les raccords. Pour les modèles « SM », vérifier que le commutateur Stéréo/Mono repose bien au bout de sa course dans la position voulue (Stéréo ou Mono).
Aucun son d'une ou plusieurs enceintes	Vérifier la commande de réglage d'équilibre (balance) ou la commande de volume VC-150 (si elle est utilisée). Vérifier le branchement et le fonctionnement de tous les cordons d'alimentation. Remplacer l'enceinte qui ne fonctionne pas par une enceinte qui fonctionne pour vérifier si le problème est au niveau de l'enceinte ou ailleurs (c. à d. le filage, l'amplificateur).
Déficience des graves ou image disloquée (stéréo)	Il se peut qu'une des enceintes soit déphasée (polarité inversée). Vérifier de nouveau la polarité de chaque raccordement : rouge (+) à rouge (+) et noir (-) à noir (-).

GARANTIE LIMITÉE

Les enceintes extérieures Stylus ^® de Paradigm ^® sont garanties contre les défauts de matériaux et de fabrication pendant une période de deux (2) ans à compter de la date d'achat du matériel neuf. Durant cette période, la réparation, le remplacement ou le réglage de pièces pour des défauts de matériaux ou de fabrication ne seront pas à la charge du premier acheteur.

Les dommages causés par l'exposition abusive à la chaleur ou l'usage abusif ne sont pas couverts par la présente garantie.

Clauses spécifiques

• La garantie entre en vigueur à la date d'achat par le premier acheteur chez un revendeur autorisé Paradigm®. La garantie n'est pas transférable.
• La garantie s'applique aux enceintes pour une utilisation domestique normale. Si les enceintes sont soumises à l'une des conditions définies dans le paragraphe suivant, la garantie est nulle.
• La garantie ne s'applique pas à un usage commercial ou professionnel.
• La garantie exclue la détérioration normale de l'apparence causée par les conditions environnementales.

La garantie est révoquée si :

• L'enceinte est soumise à un usage abusif (accidentel ou intentionnel);
• L'enceinte est utilisée avec un équipement défectueux ou non adéquat;
• L'enceinte est soumise à des signaux électriques dommageables, un transport dangereux, des dommages matériels ou toute autre condition anormale;
• L'enceinte (y compris le boîtier) sont altérés ou endommagés lors d'une réparation non autorisée;
• La plaque du numéro de série du produit est enlevée ou défigurée.

Responsabilités du propriétaire

• Apporter un soin et un entretien normaux et raisonnables.
• Assumer les frais de transport jusqu'à l'atelier de réparation.
• Fournir une preuve d'achat (conserver le reçu fourni lors de l'achat par le revendeur autorisé Paradigm® comme preuve de la date d'acquisition).

Si une réparation est nécessaire, contacter le revendeur autorisé Paradigm ^® , Paradigm Electronics Inc. ou le distributeur à l'étranger (à l'extérieur du Canada et des États-Unis) pour planifier l'envoi prépayé de l'enceinte défectueuse. Consulter le site Web www.paradigm.com pour plus d'information.

Paradigm Electronics Inc. se réserve le droit d'améliorer ou de modifier ses produits en tout temps sans responsabilité ou engagement envers les produits existants.

La présente garantie de qualité marchande tient en lieu et place de toute autre garantie explicite ou implicite et ne peut être modifiée, élargie ou étendue à d'autres obligations par quiconque. Paradigm Electronics Inc. et ses représentants ou agents ne peuvent pas être tenus responsables de dommages découlant de l'utilisation de ces produits. Là où une réglementation spécifique interdit une telle limitation de la responsabilité, cette exclusion ne s'applique pas.

Conserver le présent manuel et le reçu comme preuves d'achat jusqu'au terme de la garantie.

RECYCLING AND REUSE GUIDELINES (Europe)

Dans le respect de la directive WEEE (Waste Electrical & Electronic Equipment) mise en place par les institutions Européennes à compter du 13 Août 2005, nous souhaitons vous informer que nos enceintes peut contenir des matières devant faire l'objet d'une procédure de recyclage ou de traitement approprié des déchets. Dans cette optique, Paradigm Electronics Inc (fabricant des enceintes Paradigm et des électroniques Anthem) avec ses Distributeurs agréés dans l'Union Européenne, ont mis en place une procédure de collecte et de retraitement gratuite. Pour en savoir davantage sur cette procédure veuillez contacter votre revendeur, ou notre Distributeur dans votre pays (vous en obtiendrez les coordonnées sur simple demande ou en consultant notre site internet www.paradigm.com <http://www.paradigm.com).

Notez que seul le produit fini est concerné par cette directive et ses obligations. S'agissant de son emballage et de ses accessoires de transport nous vous recommandons de les recycler selon les procédures mises en place par votre commune ou votre département.

Paradigm®

www.paradigm.com
