Type d'outil	Défonceuse plongeante
Puissance nominale	1 150 W
Tension d'alimentation	230 V - 50 Hz
Vitesse à vide	14 000 - 31 500 tr/min
Régulation électronique de vitesse	6 positions
Diamètre de fraises compatibles	6 mm et 8 mm (1/4 pouce et 1/2 pouce)
Profondeur de plongée maximale	54 mm
Butées de profondeur pré-réglables	3 positions
Poids	3,55 kg
Classe d'isolation électrique	Classe II (double isolation)
Poignées ergonomiques	GripZone
Voyant LED de mise sous tension	Bleu
Verrouillage de broche	Oui
Raccord extraction de poussière	Oui
Garantie constructeur	24 mois

FOIRE AUX QUESTIONS - ERT-1150VN RYOBI

Quelle est la puissance du RYOBI ERT-1150VN et à quels travaux est-il adapté ?

La défonceuse RYOBI ERT-1150VN dispose d'une puissance de 1 150 W sous 230 V. Elle convient aux travaux de menuiserie courants : rainurage, profilage de chants, découpe de formes et réalisation d'assemblages en bois. Sa profondeur de plongée de 54 mm lui permet de travailler des pièces en bois massif de taille courante.

Quels diamètres de fraises sont compatibles avec la défonceuse ERT-1150VN ?

L'outil accepte deux diamètres de queue standard grâce aux deux pinces fournies : 6 mm (1/4 pouce) et 8 mm (1/2 pouce). Veillez à insérer la queue de la fraise sur au moins 20 mm dans la pince pour éviter tout risque de délogement en cours de travail. Respectez toujours la vitesse maximale admissible indiquée par le fabricant de la fraise.

Comment changer une fraise en toute sécurité ?

Débranchez toujours l'outil avant tout changement de fraise. Appuyez sur le bouton de verrouillage de broche et desserrez la pince avec la clé fournie, puis retirez la fraise. Insérez la nouvelle fraise à fond dans la pince, resserrez fermement et relâchez le verrou avant de remettre l'outil sous tension.

Comment régler la profondeur de plongée ?

La machine est équipée d'une butée à 3 positions pré-réglables montée sur un tambour rotatif, permettant d'effectuer la coupe en plusieurs passes progressives. Réglez d'abord la profondeur totale souhaitée (54 mm maximum) à l'aide de la vis de réglage fin, puis utilisez le tambour pour atteindre chaque position intermédiaire. Procéder par passes successives protège la fraise et améliore la qualité de coupe.

Comment régler la vitesse de rotation ?

La vitesse s'ajuste via le sélecteur électronique à 6 positions situé sur la poignée : la position 1 correspond à environ 14 000 tr/min, la position 6 à environ 31 500 tr/min. Utilisez une vitesse basse pour les grandes fraises (diamètre supérieur à 30 mm) et une vitesse élevée pour les petites fraises et les travaux de finition.

Quelle vitesse choisir selon le type de fraise utilisée ?

Adaptez toujours la vitesse au diamètre de la fraise pour éviter vibrations et surchauffe.

• Petites fraises (6-12 mm) : positions 5-6
• Fraises moyennes (12-30 mm) : positions 3-4
• Grandes fraises (plus de 30 mm) : positions 1-2

Consultez également la vitesse maximale indiquée sur l'emballage de chaque fraise.

Comment raccorder un aspirateur pour extraire les poussières ?

La défonceuse est munie d'un raccord d'extraction de poussière intégré compatible avec les aspirateurs de chantier standard. Connectez simplement le tuyau de votre aspirateur sur ce raccord avant de démarrer. Ce raccordement est particulièrement conseillé lors du travail du MDF ou des panneaux agglomérés, dont les poussières fines sont nocives pour les voies respiratoires.

L'outil s'arrête seul après une utilisation prolongée, que faire ?

Un arrêt automatique indique que le protecteur thermique est entré en action suite à une surchauffe du moteur. Débranchez l'outil et laissez-le refroidir 10 à 15 minutes avant de reprendre le travail. Pour éviter ce phénomène, faites des pauses régulières lors des chantiers intensifs et veillez à ne pas bloquer les fentes de ventilation.

Le voyant bleu ne s'allume pas quand je branche l'outil, que faire ?

Le voyant LED bleu s'allume dès que la machine est raccordée au secteur, même sans mise en marche. S'il ne s'allume pas, vérifiez l'état du câble d'alimentation et la prise murale. Un câble endommagé ne doit jamais être utilisé : faites-le remplacer par un technicien qualifié RYOBI ou un électricien.

La défonceuse vibre de manière excessive en cours de travail, quelle est la cause ?

Des vibrations anormales signalent généralement une fraise mal serrée ou déséquilibrée. Arrêtez immédiatement l'outil, débranchez-le et vérifiez le serrage de la pince. Une fraise émoussée ou ébréchée doit être remplacée, et veillez à ne pas dépasser la profondeur de passe recommandée pour le diamètre utilisé.

Peut-on monter cette défonceuse sur une table de défonçage ?

La semelle plate de l'ERT-1150VN est compatible avec la plupart des tables et guides de défonçage du commerce. En installation inversée sous table, assurez-vous que le système de mise en marche reste accessible ou utilisez un interrupteur de table externe. Vérifiez la compatibilité des fixations avec les dimensions de la semelle avant tout montage.

Quelle est la garantie et où trouver des pièces de rechange ?

Le RYOBI ERT-1150VN bénéficie d'une garantie constructeur de 24 mois contre les défauts de fabrication et les pièces défectueuses. Pour les pièces détachées (charbons, pinces, roulements), mentionnez la référence exacte ERT-1150VN auprès d'un revendeur spécialisé. Des sites comme Spareka ou Fixpart proposent souvent les consommables courants pour cet appareil.

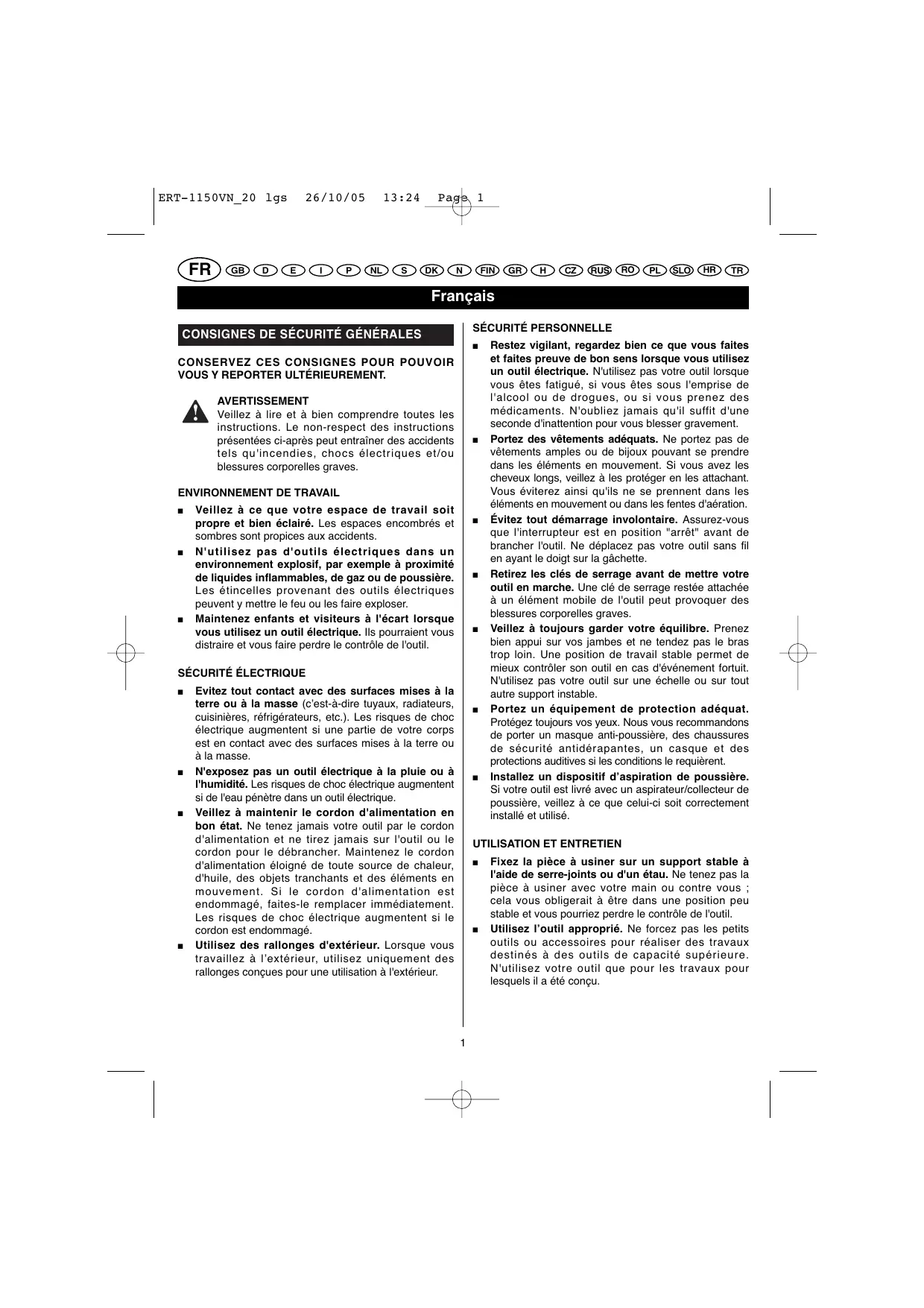

MODE D'EMPLOI ERT-1150VN RYOBI

Veillez à et à bien comprendre toutes les instructions. Le non-respect des instructions représentées ci-après peut entraîner des accidents tels qu'incendies, chocs électriques et/ou blessures corporelles graves.

Environnement de travail

Veiliez à ce que votre espace de travail soit propre et bien éclairé. Les espaces encombrés et sombres sont propices aux accidents. N'utilisez pas d'outils électriques dans un environnement explosif, par exemple à proximité de liquides inflammables, de gaz ou de poussière. Les étincelles provenant des outils électriques peuvent ymettre le feu ou les faire exploser. - Maintenez enfants et visiteurs à l'écart lorsque vous utilisez un outil électrique. Ils pourraient vous distraire et vous faire perdre le contrôle de l'outil.

Sécurité électrique

Évitez tout contact avec des surfaces mises à la terre ou à la masse (c'est-à-dire tuyaux, radiateurs, cuisinières, réfrigerateurs, etc.). Les risques de choc électrique augmentent si une partie de votre corps est en contact avec des surfaces mises à la terre ou à la masse. N'exposez pas un outil électrique à la pluie ou à l'humidité. Les risques de choc électrique augmentent si de l'eau pénètre dans un outil électrique. Veillez à maintenir le cordon d'alimentation en bon état. Ne tenez jamais votre outil par le cordon d'alimentation et ne tirez jamais sur l'outil ou le cordon pour le débrancher. Maintenez le cordon d'alimentation éloigné de toute source de chaleur, d'huile, des objets tranchants et des éléments en mouvement. Si le cordon d'alimentation est endommagé, faites-le remplacer immédiatement. Les risques de choc électrique augmentent si le cordon est endommagé. Utilisez des rallonges d'extérieur. Lorsque vous travaillez à l'extérieur, utilisez uniquement des rallonges conçues pour une utilisation à l'extérieur.

Sécurité personnelle

Restez vigilant, regardez bien ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas votre outil lorsque vous êtes fatigué si vous êtes sous l'emprise de l'alcool ou de drogues, ou si vous prenez des médicaments. N'oubliez jamais qu'il suffit d'une seconde d'inattention pour vous blesser gravement. - Portez des vêtements ajustés. Ne portez pas de vêtements amples ou de bijoux pouvant se prendre dans les éléments en mouvement. Si vous avez les cheveux longs, veillez à les protéger en les attachant. Vous éviterez ainsi qu'ils ne se prennent dans les éléments en mouvement ou dans les fentes d'aération. Évitez tout démarrage involontaire. Assurez-vous que l'interrupteur est en position "arrêt" avant de brancher l'outil. Ne déplacez pas votre outil sans fil en ayant le doigt sur la gachette. - Retirez les clés de serrage avant de mettre votre outil en marche. Une clé de serrage restée attachée à un élément mobile de l'outil peut provoquer des blessures corporelles graves. Veillez à toujours garder votre équilibre. Prenez bien appui sur vos jambes et ne tendez pas le bras trop loin. Une position de travail stable permet de dernier contrôle son outil en cas d'événement fortuit. N'utilisez pas cet outil sur une échelle ou sur tout autre support instable. - Portez un équipement de protection ajusté. - Protégez toujours vos yeux. Nous vous recommandons de porter un masque anti-poussière, des chaussures de sécurité antidérapantes, un casque et des protections auditives si les conditions le requièrent. - Installez un dispositif d'aspiration de poussière. Si votre outil est livré avec un aspirateur/collecteur de poussière, veillez à ce que celui-ci soit correctement installé et utilisé.

Utilisation et entretien

Fixez la pièce à usiner sur un support stable à l'aide de serre-joints ou d'un étau. Ne tenez pas la pièce à usiner avec votre main ou contre vous ; cela vous obligerait à être dans une position peu stable et vous pourriez perdre le contrôle de l'outil. Utilisez l'outil approprié. Ne forcez pas les petits outils ou accessoires pour réaliser des travaux destinés à des outils de capacité supérieure. N'utilisez cette outil que pour les travaux pour lesquels il a été conçu.

Consignes de sécurité générales

N'utilisez pas l'appareil si l'interrupteur ne permet pas de le mettre en marche et de l'arrêter. Un outil qui ne peut pas être allumé et éteint correctement est dangereux et doit imperativement être réparé. Débranchez votre outil avant de procéder à des réglages, de changer des accessoires ou de le ranger. Ces mesures préventives de sécurité réduisent les risques de démarrage involontaire de l'outil. Lorsqu'il n'est pas utilisé, votre outil doit être rangé hors de portée des enfants et des personnes inexpérimentées. Les outils sont dangereux dans les mains de personnes inexpérimentées. - Entretenez vos outils avec soin. Veillez à maintenir vos outils propres et aiguisés. Des outils bien entretenus et bien aiguisés risquent moins de bloquer et peuvent être plus facilement maîtrisés. - Contrôlez l'alignement des pièces mobiles. Vérifiez qu'aucune pièce n'est cassée. Contrôlez le montage et tout autre élément pouvant affecter le fonctionnement de l'outil. Si des pièces sont endommagées, faites réparer votre outil avant de l'utiliser. De nombreux accidents sont dus au mauvais entretien des outils. Utilisez uniquement des rainures dont le diamètre de l'arbre est approprié et qui sont adaptées à la vitesse de l'outil. Utilisez uniquement les accessoires recommandés par le fabricant pour ce modèle. Un accessoire adapté à un outil particulier peut être dangereous s'il est utilisé avec un autre outil.

Réparations

Toute réparation doit être effectuée par un technicien qualifié. L'entretien ou les réparations réalisées par des personnes non qualifiées entraînant des risques de blessures. Lors de l'entretien, seules des pièces de rechange d'origine doivent être utilisées. Respectez les instructions figurant dans la section Entretien de ce manuel. L'utilisation de pièces non agrégees ou le non-respect des instructions d'entretien entraine des risques de choc électrique ou de blessures corporelles graves.

Consignes de securite specifiques

• Ne tenez l'outil que par les parties isolées et antidérapantes lorsque vous travaillez sur une surface pouvant cacher des fils électriques. Un contact avec des fils sous tension pourrait transmettre le courant dans les parties en métal et provoquer un choc électrique.

Consignes de securite complementaires

Apprenez à connaître votre outil. Lisez avec attention le présent manuel d'utilisation. Prenez connaissance des applications de votre outil et de ses limites, ainsi que des risques potentiels spécifiques liés à son utilisation. Vous réduirez ainsi les risques de chicclelectrique, d'incendie ou de blessure grave. - Portez toujours des lunettes de sécurité. Les lunettes de vue ordinaires ne sont munies que de verres antichoc; ce NE sont PAS des lunettes de sécurité. Vous réduirez ainsi les risques de blessures graves. - Protégez vos poumons. Portez un écran facial ou un masque anti-poussière si le travail génère de la poussière. Vous réduirez ainsi les risques de blessures graves. - Protégez vos oreilles. Utilisez des protections auditives en cas d'utilisation prolongée de l'outil. Vous réduirez ainsi les risques de blessures graves. Vérifiez régulièrement l'état des rallonges et remplacez-les si elles sont endommagées. Faites-les réparer dans le Centre Service Agréé Ryobi le plus proche de chez vous. Veillez à savoir où se trouve le cordon. Vous réduirez ainsi les risques de chic électrique. Vérifiez que l'outil ne compte aucune pièce endommagée. Avant de continuer à utiliser votre outil, vérifiez qu'une pièce ou un accessoire endommagé peut continuer à fonctionner ou à remplir sa fonction. Contrôlez l'alignement des pièces mobiles. Vérifiez qu'aucune pièce n'est cassée. Contrôlez le montage et tout autre élément pouvant affecter le fonctionnement de l'outil. Un protège-lame ou toute autre pièce endommagée doit être réparé ou remplacé par un Centre Service Agréé Ryobi. Vous réduirez ainsi les risques d'accordie, de choc électrique et de blessures graves. Veillez à maintenir le cordon d'alimentation en bon état. Ne tenez jamais votre outil par le cordon d'alimentation et ne tirez jamais sur l'outil ou le cordon pour le débrancher. Veillez à tenir le cordon d'alimentation à l'écart de toute source de chaleur, d'huile et des objets tranchants. Vous réduirez ainsi les risques de chic électrique.

Consignes de sécurité générales

Lorsque vous faites du bois, assurez-vous que la pièce ne comporte pas de clous et retirez-les le cas échéant. Vous réduirez ainsi les risques de blessures graves. N'utilisez pas votre outil si vous êtes sous l'emprise de l'alcool ou de drogues, ou si vous prenez des médicaments. Vous réduirez ainsi les risques d'incendie, de choc électrique et de blessures corporelles. - Conservez ces instructions. Consultez-les régulièrement et utilisez-les pour informer d'autres utilisateurs. Si vous prêtez cette défonceuse, prêtez également le manuel d'utilisation qui l'accompagne.

Avertissement

Certaines poussières générées par les opérations de ponçage, sciage, meulage, perçage et autres activités du bâtiment contiennent des produits chimiques susceptibles d'être cancérigènes et de provoquer des anomalies congénitales ou des problèmes de fertilité.

Voici quelques exemples de ces produits chimiques :

• le plomb, dans les peintures à base de plomb, -la silice cristallisée que l'on trouve dans certains ciments, briques et autres produits de maçonnerie,
• l'arsenic et le chrome que l'on trouve dans certains bois traités chimiquement.

Les risques liés à ces produits varient en fonction de la fréquence de ce type de travaux. Afin de réduire les risques d'exposition à de tels produits chimiques, travailliez dans un environnement bien aéré, avec du matériel de sécurité/agréé, tel que les masques antipoussière spécifiques conçus pour filtrer les particules microscopiques.

Alimentation	110 V / 230 V ~ 50 Hz
Vitesse à vide	14 000 – 31 500 tours/min
Puisance	1150 W
Course du berceau	55 mm
Diamètre du mandrin	12mm (livré avec pinces de réduction de 8 mm et 6 mm)
Puisance mécanique	1,5 cheval vapeur
Poids net	4,5 kg

Description

1. Vitesse sélectionnée
2. Variateur électronique de vitesse
3. Poignée
4. Bouton de déverrouillage de la gachette
5. Bouton de blocage de l'arbre
6. Manette de verrouillage du guide parallèle
7. Écran anti-copeaux
8. Butée de profondeur
9. Jauge de profondeur
10. Manette de blocage de la jauge de profondeur
11. Curseur de remise à zéro
12. Échelle
13. Cordon d'alimentation
14. Lever de verrouillage de la plongée
15. Gachette
16. Table de la défonceuse
17. Embase
18. Pince de réduction
19. Clé de mandrin
20. Guide parallèle
21. Fraise
22. Écrou du mandrin
23. Colonne
24. Mandrin
25. Fraise
26. Piece à usiner
27. Buse d'aspiration
28. Profondeur de fraisage
29. Largeur de fraisage
30. Première salle
31. Seconde salle
32. Tige de réglage précis
33. Bouton de déverrouillage de la tige de réglage précis
34. Témoin de mise sous tension
35. Guide de forme
36. Vis

Applications

Utilisez votre outil uniquement pour les applications mentionnées ci-dessous:

• Rainurage, affleurage, réalisation de formes à main levée et autres opérations sur du bois.

Applications

• Chanfreinage, feuillures, engravures et fraisage de queues d'aronde dans le bois. ■ Affleurage dans des contreplaques lamellées.

Votre défonceuse est un outil polyvalent et performant pour le travail du bois que vous pourrez utiliser pendant des années en toute sécurité. Conçue pour les professionnels mais facile à utiliser, cette défonceuse permet aux amateurs de réaliser des travaux précis et de qualité. Notre défonceuse permet d'effectuer des fraises en plongée, de rainurer, d'affleurer, de fraiser des cercles ou de réaliser des opérations de fraisage à main levée. Notre outil devient encore plus polyvalent lorsque vous l'associez aux accessoires recommandés, tels que la table de la défonceuse, la tige de réglage précis ou le guide parallèle. La variété de types de fraises, associées ou non à des roulements à billes utilisés comme guide, permit des utilisations encore plus variées.

Moteur professionnel

Votre défonceuse est équipée d'un moteur dont la puissance est adaptée aux travaux de fraisage les plus difficiles (1150 W).

Écran anti-copeaux

Un écran en plastique placé sur la table de votre défonceuse avec protège de la poussière et des copeaux. Il est conçu pour s'insérer dans l'encoche située sur l'avant de la table de la défonceuse.

Blocage de l'arbre

Le bouton de blocage de l'arbre permet de maintenir l'arbre en position sans recourir à une clé. Ainsi, seule une clé est nécessaire pour desserrer l'écrou du mandrin puis changer de fraise. Enforcez le bouton de blocage de l'arbre pour pouvoir desserrer le mandrin.

Remarque: ne mettez pas en marche votre défonceuse si le bouton de blocage de l'arbre est enfoncé et n'utilisez pas le blocage de l'arbre comme frein pour arrêter la défonceuse.

Vitesse variable

Votre défonceuse est équipée d'un variateur électronique de vitesse afin que vous puissiez utiliser votre outil de façon optimale. Ce variateur vous permet de sélectionner facilement la vitesse appropriée au type de fraisage que vous souhaitez effectuer.

La vitesse à vide de la défonceuse peut être régée de 14000 à 31500 tours par minute à l'aide du variateur électronique de vitesse, situé sur l'avant de la défonceuse.

Le variateur électronique de vitesse sélectionne la vitesse du moteur adaptée au travail à effectuer. Le système électronique du variateur évalue la charge exercée sur le moteur puis augmente ou réduit la puissance du moteur afin que la vitesse reste constante. La vitesse peut donc être régée en fonction du diamètre de la fraise utilisée et de la durée de la pièce à usiner. Pour effectuer un faisage de qualité, la fraise doit pénétrer la pièce à usiner à une vitesse adaptée.

LEVIER De verrouilage de la plongee

Votre défonceuse est équipée d'un levier de verrouillage de la plongée qui permet d'abaisser facilement le berceau. Ce levier est particulièrement pratique lorsqu'il est utilisé de pair avec le bouton de déverrouillage de la tige de réglage précis : en débloquant le levier et en déverrouillant la tige de réglage précis simultanément, vous obtenez un mouvement de plongée précis et sans à-coup. Une fois que vous avez réglé la profondeur de fraisage, placez simplement le levier en position de verrouillage. La fraise sera ainsi maintenue à la profondeur de fraisage souhaitée.

Après une utilisation prolongée de la défonceuse, il peut y avoir du jeu au niveau du levier de verrouillage de la plongée. Dans ce cas, vous pouvez facilement ajuster le levier.

SUIVEZ les consignes suivantes pour ajuster le LEVIER:

DEBRANCHEZ VOTRE DÉFONCEUSE.

Avertissement

Si la défonceuse n'est pas débranchée, un démarrage involontaire peut se produire et provoquer des blessures corporelles graves.

Assurez-vous qu'il y a du jeu au niveau du levier. Retirez (sens L) la vis maintenant le levier de verrouillage de la plongée tel qu'illustré à la figure 21. Retirez le levier. - Remettez le levier en position de verrouillage initiale. - Remettez la vis en place (sens T) tel qu'illustré à la figure 21. - Vérifiez le mouvement de plongée de la défoncuse en vous assurant que le levier est en position de déverrouillage. Si le berceau ne s'abaisse pas facilement, repositionnez le levier.

GUIDE de forme (fig. 23)

Le guide de forme (35) peut être fixé à la table de la défonceuse afin de reproduire de façon précise des courbes ou d'autres formes complexes. Une scie sauteuse vous permettra d'obtenir facilement un gabarit au motif souhaité. Fixez le guide à la table de la défonceuse en desserrant les deux vis qui maintiennent la buse d'aspiration. Placez ensuite le guide dans la rainure de la table prévue à cet effet, remettez la buse d'aspiration à sa place et fixez l'ensemble à l'aide des deux vis.

Le guide doit dépasser légèrement en dessous de la table pour permettre à la défonceuse de suivre les contours du gabarit. Fixez solidement le guide à la pièce à usiner et exercez une pression constante sur la défonceuse pour que le bord du guide suive parfaitement le gabarit.

Le gabarit doit avoir une épaisseur de 5 mm minimum pour que le guide puisse dépasser en dessous de la table. Il faut également prévoir suffisamment d'espace entre l'arête tranchante de la fraise et le bord extérieur du gabarit.

Ergonomie

Cet outil a été conçu pour être facile à manipuler et pour vous donner un confort d'utilisation et une prise en main aisée lorsque vous travaillez dans diverses positions et à différents angles.

Branchement électrique

Votre défonceuse est équipée d'un moteur électrique intégré professionnel. Elle doit être branchée à une prise électrique dont la tension utilisée correspond aux indications figurant sur la plaque signalétique de l'outil (CA uniquement). N'utilisez pas cet outil avec du courant continu (CC). Une chute de tension de plus de 10% entraîne une surchauffe du moteur et une perte de puissance.

Si votre outil ne fonctionne pas alors qu'il est branché, vérifiez à nouveau l'alimentation.

DOUBLE isolation

La double isolation, dans le domaine de la sécurité des outils électriques, permet d'éviter la mise à la terre.

Toutes les pièces métalliques externes sont isolées des composants internes métalliques du moteur par une isolation protectrice. Il est inutile de relier à la terre les outils équipés de la double isolation.

Avertissement

Le dispositif de double isolation vous protège des chocs électriques qui peuvent survenir suite à une défaillance du câblage interne de l'outil. Toutes les précautions habituelles doivent toutefois être prises pour éviter les chocs électriques.

Important : L'entretien d'un outil doté d'une double isolation nécessite beaucoup de soin et une bonne connaissance du système : il doit être effectué par un technicien qualifié. Nous vous conseillons d'apporter votre outil à réparer au Centre Service Agréé Ryobi le plus proche de chez vous.

Avertissement

N'essayez pas de modifier votre défonceuse ou d'ajouter des accessoires dont l'utilisation n'est pas recommandée. De telles transformations ou modifications relevant de l'utilisation abusive et risquent de créer des situations dangereuses pouvant entraîner des blessures corporelles graves.

Avertissement

Votre défonceuse ne doit jamais être branchée lorsqu vous montez des pièces, effectuez des réglages, installez ou retirez la fraise, ou lorsque vous ne l'utilisez pas. En débranchant votre outil, vous évitez les risques de démarrage involontaire pouvant causer des blessures corporelles graves.

Installation de la FRAISE (fig. 3 et 4)

DEBRANCHEZ VOTRE DÉFONCEUSE.

Avertissement

Si la défonse n'est pas débranchée, un démarrage involontaire peut se produire et provoquer des blessures corporelles graves.

Mise en GARDE

Pour ne pas endommager le système de blocage de l'arbre, attendez toujours que le moteur soit complètement arrêté avant d'enfoncer le bouton de blocage de l'arbre.

Réglages

Retirez l'écran anti-copeaux (7) de la table de la défonceuse (16). Enfoncez le bouton de blocage de l'arbre (5). Posez la défonceuse sur l'établi afin de pouvoir facilement avoir accès à l'écrou du mandrin (22). En passant par la partie avant de la défonceuse, placez la clé fournie (19) sur l'écrou du mandrin et tournez-la vers la gauche pour desserrer.

Avertissement

Si vous changez une fraise alors que vous venez d'utiliser votre défonceuse, veillez à ne pas toucher la fraise ou le mandrin. Vous risqueriez de vous brûler car ces éléments se sont échauffés pendant le faisage. Utilisez toujours la clé fournie.

Une fois l'écrou du mandrin desserré, insérez la fraise (21) dans le mandrin. La fraise utilisée doit se dégager facilement du mandrin (24) lorsque l'écrou du mandrin est desserré. Exemple: le mandrin est usiné de façon précise pour s'adapter à des fraises de 12,7 mm de diamètre. Pour utiliser une fraise avec un arbre de 6,35 mm de diamètre, insérez la pince de réduction (18) de 6,35 mm dans le mandrin de 12,7 mm. Insérez la queue de la fraise dans le mandrin et veillez à ce que la queue dépasse de 1,6 mm du mandrin, afin qu'il puisse se dilater lorsque la fraise s'échauffe. - Serrez fermement l'écrou du mandrin en tournant la clé fournie vers la droite. Relâchez le bouton de blocage de l'arbre. Remettez l'écran anti-copeaux en place.

Avertissement

Si l'écrou du mandrin n'est pas bien serré, la fraise pourrait se détacher lors de l'utilisation de la défonceuse et provoquer des blessures corporelles graves.

Avertissement

N'utilise pas de fraises au diamètre trop petit. Une fraise de trop petit diamètre ne serait pas serrée correctement et pourrait être projetée et provoquer des blessures corporelles graves.

Avertissement

N'utilise pas de fraises dont le diamètre est plus grand que celui du trou de la table de la défonceuse. De telles fraises toucheraient la table lors du fraisage et cela endommagerait à la fois la DTA et la table. Ce type de fraises pourrait également vous amener à perdre le contrôle de la défonceuse ou pourrait créer des situations dangereuses et provoquer des blessures corporelles graves.

Profondeur de fraisage

Lorsque vous faites une rainure trop profonde pour pouvoir réaliser l'opération en toute sécurité en une seule passée, il est préféable d'effectuer plusieurs passes. Nous vous recommandons de ne pas réaliser de faisage de plus de 3,2 mm de profondeur et d'effectuer plusieurs passes pour les faisages plus profonds.

La profondeur d'un faisage dépend de plusieurs facteurs : la puissance du moteur de la défoncuse, le type de fraise à utiliser et le type de bois à fraiser. Une défoncuse réglée sur une puissance faible permet de réaliser des faisages peu profonds.

Une défonseuse régée sur une forte puissance permet d'effectuer des fraisages profonds en toute sécurité. Exemple : des petites fraises (25), comme des fraises à nervurer de 1,6 mm de diamètre, sont conçues pour retirer de petites parties de bois. Des fraises plus grandes, comme des fraises à cannelures droites, permettent de retirer de grandes parties de bois en une seule passe. Les fraisages peuvent être plus profonds dans les bois tendres comme le pin blanc, que dans les bois durs tels que le chêne et l'ébène. En tenant compte de ces facteurs, choisissez une profondeur de fraisage qui n'obligera pas le moteur de la défonseuse à fournir une puissance excessive. Si vous estimez qu'une plus grande puissance est nécessaire ou si vous constatez que le moteur ralentit considérablement, arrêtez la défonseuse et réduisez la profondeur de fraisage.

Effectuez ensuite le fraisage en deux ou plusieurs passes.

Réglage de la profondeur de fraisage (fig. 5-7)

Desserrez la manette (10) de blocage de la jauge de profondeur (9). Déverrouillez le levier de verrouillage de la plongée (14) en le manoeuvrant vers la position U. - Abaissez le berceau jusqu'à ce que la fraise touche la pièce à usiner.

Reglages

• Placez la butée de profondeur (8) à la hauteur souhaitée. Utilisez l'échelle (12) pour obtenir un réglage précis de la profondeur de façage. La profondeur de façage correspond à la distance entre la jauge de profondeur (9) et la butée de profondeur (8). Resserrez la manette de blocage de la jauge de profondeur (10) pour maintenir la jauge sur le réglage souhaité.

BUTEE De profondeur (fig. 8 et 9)

La butée de profondeur (8) peut être utilisée pour le réglage de trois profondeurs différentes, ce qui est particulièrement utile pour les coupes profondes devant être réalisées en plusieurs passes. Au besoin, utilisez les trois niveaux de réglage possibles.

Variateur électronique de vitesse (fig. 10)

Votre défonceuse dispose d'un variateur électronique de vitesse (2) destiné à permettre le contrôle et le réglage de la vitesse et du couple de la défonceuse. Vous pouvez ainsi sélectionner la vitesse la moins adaptée au type de fraisage à réaliser, au bois à usiner et à la taille des fraises. Le variateur électronique de vitesse est équipé d'une échelle de six vitesses (de A à F) vous permettant de faire varier la vitesse de 14 000 à 31 500 tours/min.

Pour augmenter la vitesse et le couple de votre défonceuse, réglez le variateur sur une grande vitesse (F). Pour diminuer la vitesse et le couple, réglez le variateur sur une vitesse inférieure.

Remarque: Si vous ne souhaitez pas utiliser le variateur électronique de vitesse, réglez-le sur la vitesse la plus grande, ce qui le désactivera.

Nous vous recommandons de vous familiariser avec le variateur électronique de vitesse de votre défonceuse avant d'installer une fraise et de réaliser un fraisage dans le bois.

Curseur de REMISE à zéro

Le curseur de remise à zéro vous permet d'utiliser l'échelle située sur le carter de la défonceuse pour changer rapidement de profondeur de façage. Choisissez simplement un point de référence sur l'échelle et faites glisser le curseur de remise à zéro vers le haut ou le bas de l'échelle pour le placer sur la profondeur de façage souhaitée.

Changez ensuite la position de la jauge de profondeur en desserrant la manette de blocage de la jauge et en réglant la jauge pour que le repère rouge sur le curseur de remise à zéro s'aligne avec le point de référence choisi. Serrez fermement la manette de blocage de la jauge pour maintenir la jauge sur le réglage souhaité. La fraise s'ajuste alors à la position réglée avec la jauge de profondeur.

Remarque: Chaque repère de l'échelle indique 1/16 inch (1,6 mm).

Gachette (fig. 11)

Pour permettre la défonceuse en marche, appuyez sur bouton de déverrouillage de la gachette (4) puis enfonsez la gachette (15). Pour arrêter la défonceuse, relâchez la gachette.

Mise en GARDE

Nous vous recommandons de vous familiariser avec la défonceuse avant d'installer une fraise et de réaliser un fraisage dans le bois.

Témoin de mise sous tension (34)

Votre défonceuse est équipée d'un témoin de mise sous tension qui s'allume lorsque l'outil est branché. Ce témoin attire toute attention sur le fait que l'outil est sous tension et que ce dernier se mettra en marche dès que vous appuierez sur la gachette.

Fraisage (fig. 12)

Pour un plus grand confort d'utilisation et une meilleure maîtrise de l'outil, votre défoncuse est équipée de deux poignées (3) situées sur les côtés de l'outil. Lorsque vous utilisez la défoncuse, tenez-la fermement à deux mains.

Avant d'utiliser votre défoncuse, assurez-vous qu'elle n'est pas branchée, que la fraise est bien serrée dans l'écrou du mandrin et que la profondeur de fraisage est réglée.

Branchez ensuite la défonceuse, mettez-la en marche et attendez que le moteur atteigne sa vitesse maximale, puis faites pénétrer la fraise dans la pièce à usiner. La fraise ne doit pas toucher la pièce à usiner avant que la défonceuse ait été mise en marche et que le moteur ait atteint sa vitesse maximale.

Restez vigilant et regardez bien ce que vous faites. N'utilisez pas votre outil lorsque vous êtes fatigué, si vous êtes sous l'emprise de l'alcool ou de drogues, ou si vous prenez des médicaments.

Rainurage (fig. 13)

Lorsque vous fraisez transversalement des planches, régalez la défonceuse à la profondeur de fraisage souhaitée, placez le bord de la table contre la pièce à usiner puis mettez la défonceuse en marche. Faites pénétrer doucément la fraise dans la pièce à usiner en suivant la ligne de fraisage.

Avertissement

Si la profondeur de fraisage est trop grande et que le fraisage ne peut être réalisé en toute sécurité en une passe, effectuez plusieurs passes.

Lorsque vous effectuez des fraisages droits dans du bois, fixez une règle contre la pièce à usiner à l'aide d'un serre-joint. Placez la règle parallèlement à la ligne de fraisage et ajustez la distance entre l'arête tranchante de la fraise et le bord de la table. Maintenez la table de la défonceuse contre la règle et effectuez la rainure.

Lorsque vous faites une rainure plus large que le diamètre de la fraise, fixez deux règles contre la pièce, en en plaçant une de chaque côté de la ligne de fraisage, à l'aide d'un serre-joint. Placez les deux règles parallèlement à la ligne de fraisage souhaitée et tenez-les à égale distance des bords de la rainure à effectuer. Faites le long de l'une des règles, puis faites dans le sens inverse le long de l'autre règle. Retirez à la main les copeaux susceptibles de se trouver au centre de la rainure.

Installation et réglage du GUIDE parallele (fig. 14)

• Insérez le guide parallèle (20) dans les trous de la table de la défonceuse. Dessinez une ligne de fraisage sur la pièce à usiner (26).
• Abaissez le berceau jusqu'à ce que la fraise touche la pièce à usiner.
• Placez la défonceuse sur la ligne de fraisage. L'arête tranchante extérieure de la fraise doit s'aligner avec la ligne de fraisage. Avant de mettre en marche la défonceuse, placez le guide parallèle contre le bord de la pièce à usiner puis resserrez la manette de verrouillage du guide parallèle (6).

Fraisage à MAIN levée (fig. 15)

Votre défonceuse devient un outil polyvalent lorsque vous l'utilisez à main levée. Vous pouvez ainsi facilement fraiser des signes, des éléments en relief, etc.

Il existe deux techniques élémentaires pour fraiser à main levée :

le fraisage de lettres, rainures et motifs dans le bois ; le fraisage en arrêté-plan, permettant de faire apparaître en relief les lettres ou le motif.

Lors du fraisage à main levée, respectez les consignes suivantes :

Dessinez le motif sur la pièce à usiner. Choisissez une raison adaptable.

Remarque: Les fraises pour trough ou les fraises à rainure en V sont souvent utilisées pour frais des lettres et graver sur des objets. Les fraises à rainurer et les fraises sphériques sont souvent utilisées pour effectuer des sculptures en relief. Les fraises à nervurer sont utilisées pour graver les détails complexes et de petite taille.

Fraisez le motif en plusieurs passes. Effectuez la première passe à 25 % de la profondeur de fraisage souhaitée. Cela vous permettra de moins contrôler le fraisage et vous fournira un modèle pour la seconde passe. N'effectuez pas de fraisage dont la profondeur dépasse 3,2 mm par passe ou fraisage.

Lors du fraisage à main levée, respectez les consignes suivantes :

• Choisissez une fraise adaptée, réglez la profondeur de fraisage, puis vérifiez les réglages et fixez la pièce à usiner.
• Faites un essai dans une chute de bois, provenant si possible de la pièce à usiner. Déverrouillez le levier de verrouillage de la plongée afin de changer le réglage de la profondeur de fraisage. Vous relèvez ainsi la base de la défonceuse.
• Placez la défonceuse sur la pièce à usiner contre le motif à défoncecer. Saisissez fermement les poignées et appuyez sur le bouton de déverrouillage de la gachette puis sur la gachette pour mettre la défonceuse en marche. Laissez le moteur atteindre sa vitesse maximale puis faites pénétrer progressivement la fraise dans la pièce à usiner jusqu'à ce que la jauge de profondeur touche la butée de profondeur.
• Verrouillez le levier de verrouillage de la plongée pour conserver le réglage de la profondeur.
• Commencez à fraiser le motif puis continuez jusqu'à ce qu'une passée à la profondeur de fraisage réglée soit effectuée.

Avertissement

N'utilisez pas de grandes fraises pour le faisage à main levée. Vous pourriez perdre le contrôle de votre outil ou créer des situations dangereuses pouvant causer des blessures corporelles graves.

Pour réaliser un faisage particulier, il peut être nécessaire d'effectuer plusieurs passes nécessitant à chaque fois de régler la défonceuse. Dans ce cas, déverrouillez le levier de verrouillage de la plongée pour lever la fraise de la base après chaque passage, puis positionnez la défonceuse pour la passe suivante, faites pénétrer progressivement la fraise dans la pièce à usiner jusqu'à ce que la jauge de profondeur touche la bute de profondeur, verrouillez le levier de plongée et continuez le faisage. Une fois toutes les passes finies, déverrouillez le levier, levez le berceau, retirez la défonceuse de la pièce à usiner, arrêtez la défonceuse et attendez que la fraise s'arrête complètement.

Affleurage

Placez le berceau au-dessus de la pièce à usiner, en vous assurant que la fraise ne touche pas la pièce. Mettez la défonceuse en marche et laissez le moteur atteindre sa vitesse maximale. Commencez à fraiser en faisant progressivement pénétrer la fraise dans la pièce à usiner.

Avertissement

Veillez à toujours tenir fermement la défoncuse à deux mains. Vous évitez ainsi de perdre le contrôle de votre outil, ce qui pourrait provoquer des blessures corporelles graves.

Une fois le façage terminé, arrêtez la défonceuse et attendez que le moteur se soit complètement arrêté avant de retirer la défonceuse de la surface de travail.

Avertissement

Ne retirez jamais la défoncuse de la pièce à usiner et ne la placez pas à l'envers sur la surface de travail avant que la fraise se soit complètement arrêtée de tourner.

Installation de la BUSE d'aspiration de la poussière (fig. 16)

La buse d'aspiration peut être attachée au tube d'un aspirateur.

TIGE de réglage précis (32)

Cette tige permet d'ajuster avec précision la hauteur de la fraise.

Pour pouvoir utiliser la tige de réglage précis, assurez-vous que le levier de verrouillage de la plongée est en position de déverrouillage. Tournez la tige vers la droite pour lever la fraise ou vers la gauche pour la baisser. Lorsque vous avez atteint la hauteur souhaitée, placez à nouveau le levier de verrouillage de la plongée en position de verrouillage avant d'utiliser la défonceuse.

Bouton de déverrouillage de la TIGE de réglage précis (33)

Ce bouton permet de déverrouiller la tige de réglage précis et de la libérer rapidement.

Pour libérer la tige de réglage précis, assurez-vous que le levier de verrouillage de la plongée est en position de déverrouillage. Appuyez sur le bouton de déverrouillage de la tige de réglage précis tout en baissant le berceau à la hauteur souhaitée. Relâchez le bouton et vérifiez la hauteur. Affinez le réglage si nécessaire à l'aide de la tige de réglage précis puis placez à nouveau le levier de verrouillage de la plongée en position de verrouillage avant d'utiliser la défonceuse.

Profondeur de fraisage

Comme indiqué précédemment, la profondeur de fraisage (30) est importante puisqu'elle a un impact sur la vitesse de pénétration de la fraise et, donc, sur la qualité du fraisage (les risques d'endommagement du moteur et de la fraise dépendant aussi de la profondeur de fraisage). Un fraisage profond nécessite une vitesse de pénétration plus lente qu'un fraisage peu profond. Un fraisage trop profond peut vous obliger à ralentir la vitesse de pénétration à tel point que la fraise ne coupe plus mais déchiquette la pierre à usiner.

Il n'est pas recommandé d'effectuer des fraisages profonds. Les petites fraises se cassent facilement lorsqu'elles sont soumises à de trop fortes pressions latérales. Une fraise suffisamment large pourra ne pas casser, mais si le faisage est trop profond, il ne sera pas précis et il sera difficile de guider et de contrôler la fraise. C'est jusqu'où nous vous recommandons de ne pas couper à une profondeur dépassant 3,2 mm lors d'une passée, quelle que soit la taille de la fraise, la durée et ou la position de la pierre à usiner.

Fonctionnement

Pour réaliser un fraisage plus profond, il est nécessaire d'effectuer plusieurs passes successives, en abaissant la fraise de 3,2 mm à chaque passage. Pour gagner du temps, effectuez tous les réglages nécessaires pour une profondeur de fraisage avant de baisser le berceau pour la nouvelle passe. Vous obtiendrez ainsi une profondeur uniforme lorsque la première passe aura été effectuée.

Avertissement

Seules des pièces de rechange Ryobi d'origine doivent être utilisées en cas de réparation. L'utilisation de toute autre pièce peut présenter un danger ou endommager votre outil.

Consignes d'ordre général

N'utilisez pas de solvants pour nettoyer les pièces en plastique. La plupart des plastiques sont susceptibles d'être endommagés par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour essuyer les impuretés, la poussière, etc.

Avertissement

Les éléments en plastique ne doivent jamais entrer en contact avec du liquide de frein, de l'essence, des produits à base de pétrole, des huiles pénétrantes, etc. Ces produits chimiques contiennent des substances qui peuvent endommager, affaiblir ou détruire le plastique.

Les outils électriques utilisés sur des équipements en fibre de verre, des plaques de plâtre, des panneaux de revêtement ont tendance à s'user plus rapidement et à présenter des défaillances prématurées. Les copeaux et la sciure provenant de ces matériaux sont en effet très abrasifs pour les pièces des outils électriques comme les engrenages, les brosses, les interrupteurs, etc. Par conséquent, l'utilisation prolongée d'un outil sur de la fibre de verre, des panneaux de revêtement, de l'enduit de rebouchage ou du plâtre est fortement déconseillée. Si, toutefois, vous travailliez avec de tels matériaux, nettoyez régulièrement l'outil au moyen d'un jet d'air.

Avertissement

Portez toujours des lunettes de sécurité ou des lunettes de protection munies d'écrans latéraux lorsque vous utilisez des outils ou lorsque vous les nettoyez au moyen d'un jet d'air. Si le travail génère de la poussière, portez également un écran facial ou un masque.

Lubrification

Tous les roulements de cet outil ont été lubrifiés avec une quantité de lubrifiant à haut indice de lubrification suffisante pour toute la durée de vie de l'outil dans des conditions normales d'utilisation. Par conséquent, aucune lubrification supplémentaire n'est necessarily.

Veillez à ce que la fraise soit propre et aiguisée pour que le fraisage soit rapide et précis. Retirez la poix et la résine accumulée sur la fraise après chaque utilisation.

Lorsque vous aiguissez la fraise, intervenez uniquement sur l'intérieur de l'arête tranchante. N'aiguissez jamais l'extérieur. Assurez-vous lorsque vous aiguissez l'extrémité d'une fraise que vous conservez le même angle de dépouille que celui d'origine.

De la poussière et des copeaux peuvent s'accumuler sur le mandrin : il est donc nécessaire de le nettoyer. Retirez le mandrin et nettoyez-le à l'aide d'un chiffon sec. Nettoyez la pince de réduction.

Ne plongez jamais le mandrin ou l'extrémité de l'arbre dans de l'eau ou dans un solvant. Avant de remettre le mandrin en place, versez une goutte d'huile de moteur à l'intérieur de l'écrou, sur le filage de l'arbre et sur la pince de réduction. Remettez en place le mandrin sur l'arbre à la main. Ne serrez jamais l'écrou du mandrin s'il n'y a pas de frais dans le mandrin. Sinon, vous endommagerez le mandrin de façon irréversible.

Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date figurant sur l'original de la facture établie par le revendeur à l'utilisateur final.

Les déteriorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie, de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc.

En cas de mauvais fonctionnement au cours de la période de garantie, veillez à envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

F Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants:

EN50144-1, EN50144-2-17, EN50144-1-1, EN61000-3-2, EN61000-3-3, EN55014-2; 98/37/EC, 89/336/EEC

Président/Dirigeur Général

Signature:

Name/Title:

Mark Pearson

Signature:

Managing Director

Name/Title:

Walter Martin Eichinger

General Manager

Signature:
