ATLPW30BK - Platine_disque AUDIO TECHNICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tourne-disque à entrainement par courroie, manuel
Modèle	AT-LPW30BK
Marque	Audio-Technica
Vitesses	33 1/3 tr/min et 45 tr/min
Plateau	Aluminium moulé sous pression
Type de bras de lecture	Aluminium droit, équilibre statique
Cellule fournie	AT-VM95C (pointe conique collée)
Pointe de lecture	0,6 mm conique collée
Force d'appui recommandée	2,0 g (plage 1,8 - 2,2 g)
Préampli phono intégré	Oui, sélecteur PHONO/LINE
Niveau de sortie (PHONO)	4,0 mV nominal à 1 kHz, 5 cm/s
Niveau de sortie (LINE)	200 mV nominal à 1 kHz, 5 cm/s
Rapport signal/bruit	> 60 dB
Fluctuations de vitesse	< 0,15 % WRMS (33 tr/min)
Alimentation	100 - 240 V, 50/60 Hz, 0,5 A max
Adaptateur secteur	12 V, 0,5 A (modèle AD-SA1205WE)
Consommation (fonctionnement)	1,2 W (220 V 50 Hz)

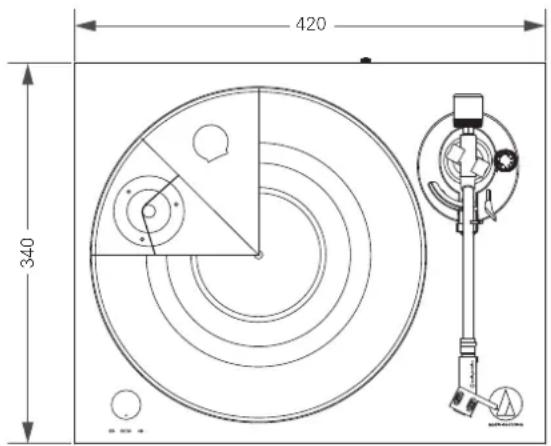

Dimensions (L × l × P)	420 mm × 340 mm × 116,9 mm
Poids (sans couvercle)	3,90 kg
Entretien	Nettoyage avec chiffon doux et sec ; brosse pour pointe de lecture
Pièces détachées disponibles	Cellule AT-VMN95C, porte-cellule AT-HS4, courroie exclusive, adaptateur secteur AD-SA1205WE
Sécurité	Ne pas exposer à l'humidité ; débrancher avant nettoyage ; ne pas ouvrir le boîtier

FOIRE AUX QUESTIONS - ATLPW30BK AUDIO TECHNICA

Comment installer le plateau et la courroie ?

Placez le plateau sur l'axe en alignant l'orifice. Ensuite, installez la courroie autour de la bague d'entraînement sous le plateau, puis fixez-la sur la poulie du moteur. Assurez-vous qu'elle n'est pas vrillée.

Comment régler la force d'appui du bras de lecture ?

Équilibrez d'abord le bras de lecture en tournant le contrepoids jusqu'à ce qu'il soit horizontal. Puis tournez la bague de réglage pour aligner le '0' avec la ligne centrale. Ensuite, tournez l'ensemble (contrepoids + bague) dans le sens antihoraire jusqu'à la valeur recommandée (2,0 g pour la cellule fournie).

Comment connecter la platine à un amplificateur ?

Utilisez le câble audio RCA fourni. Branchez la prise rouge (canal droit) et blanche (canal gauche) sur les entrées correspondantes. Si votre ampli a une entrée phono, placez le sélecteur de sortie sur PHONO et connectez le fil de terre. Sinon, placez le sélecteur sur LINE et branchez sur une entrée AUX ou LINE.

Que faire si aucun son ne sort ?

Vérifiez le sélecteur de sortie : en position PHONO sur une entrée LINE, le volume sera très faible. En position LINE sur une entrée PHONO, le son sera trop fort ou déformé. Assurez-vous également que la pointe de lecture est en bon état et que la force d'appui est correcte.

Comment régler l'anti-skating ?

Tournez le cadran de contrôle anti-skating sur la même valeur que la force d'appui. Pour la cellule fournie, réglez-le sur 2,0. Cela compense la force qui tire le bras vers l'intérieur pendant la lecture.

Quand et comment remplacer la pointe de lecture ?

Il est recommandé de remplacer la pointe après 300 heures d'utilisation. Retirez le porte-cellule du bras, abaissez la protection, puis tirez la pointe vers l'avant. Insérez la nouvelle pointe (AT-VMN95C) en alignant la saillie interne.

Comment nettoyer la platine ?

Débranchez l'adaptateur secteur. Essuyez le corps avec un chiffon doux et sec. Pour la pointe de lecture, utilisez une brosse spéciale en déplaçant de l'arrière vers l'avant. Évitez les solvants.

Pourquoi le plateau ne tourne-t-il pas ?

Vérifiez que l'adaptateur secteur est branché et que la fiche est bien enfoncée. Assurez-vous que la courroie est correctement placée sur le plateau et la poulie du moteur, et qu'elle n'est pas endommagée. Remplacez-la si nécessaire.

Comment remplacer la courroie ?

Débranchez l'alimentation. Retirez l'ancienne courroie. Fixez la nouvelle courroie d'abord autour du plateau, puis étirez-la sur la poulie du moteur en veillant à ce qu'elle ne soit pas vrillée. Il est conseillé de la remplacer une fois par an.

Puis-je utiliser la platine avec des enceintes Bluetooth ?

Non, cette platine ne possède pas de connexion Bluetooth. Elle est équipée d'une sortie RCA (PHONO ou LINE) et doit être connectée à un amplificateur, des enceintes actives ou une carte son via le câble fourni.

MODE D'EMPLOI ATLPW30BK AUDIO TECHNICA

Manuel de l'utilisateur

Tourne-disque à entrainement par courroie

Introduction

Nous you remercions d'avoir fait l'acquisition de ce produit Audio-Technica.

Avant utilise, merci de dire attentivement ce manuel d'utilisation pour vous assurer de bien utiliser le produit. Veuillez conserver ce manuel pour consultations ultérieures.

Ce produit peut etre utilise quinquement dans les pays ou le produit est vendu. Veillez a ce que la tension d'utilisation et la fiche de l'adaptateur secteur du produit correspondant a celles utilisées dans le pays ou vous vivez.

Contenu de l'emballage

Assurez-vous que tous les articles inclus répertoriés sur la liste ci-dessous soientopsisant d'utiliser le produit. Si certains éléments sont manquants ou endommages, contactez cette distributeur local Audio-Technica.

Corps du plateau de la platine

- Tapis de platine

Plateau

Courroie d'entrainement

Contrepoids

- Porto-cellule (AT-HS4) avec cellules stéreo VM*

Adaptateur 45 tours Cable audio RCA (Env.1,0 m)

Couvercle anti-poussiere
- Charnières de couvercle anti-poussière
- Adaptateur secteur (env. 1,5 m) La fiche de l'adaptateur secteur peut etre enlevee.
Guide de prise en main
Guide de mise en garde

• AT-LPW40WN: AT-VM95E / AT-LPW30TK: AT-VM95C

Aprs l'chat, nous you suggerons de conserver tous les emballages en cas d'un eventuel stockage, demenagement, ou transport.

Consignes de sécurité

Informations importantes

Avertissement :

• Pour éviter tout risque de chocolélectrique ou d'incendie, n'exposez pas cet apparéil à la pluie ou à l'humidité.

Mise en garde :

• Protégéz cet apparéil des projections et des gouttes d'eau.
• Pour éviter tout risque de chocoléctrique, n'ouvre pas le boitier.
• Confiez tous travaux d'entretien à un technicien qualifié.
• N'exposez pas cet équipement à des températures excessives, telles que celles de la lumière directe du soleil, d'une flamme ou autres.
• Ne soumettez pas cet équipement à de forts impacts.
• Placez l'appareil à proximé d'une prise de courant pour une utilisation aïée et à tout moment de l'adaptateur secteur.
• En cas d'urgence, débranchez rapidement l'adaptateur secteur.
• Ne placez pas d'objets replis de liquides, tels que des vases, sur l'appareil.
• Pour éviter tout risque d'incendie, ne placez pas de flammes nues (telles que des bougies allumées) sur l'appareil.
• N'installez pas cet apparéil dans un espace confiné tel qu'une étagère ou un endroit similaire.
• Installez cet apparéil uniquement dans des endroits avec une bonne ventilation.
• L'etiquette des caractéristiques nominales est située au bas de cet apparéil.

Remarques d'utilisation

Corps du plateau de la platine

• Ne placez pas et n'utilise pas le produit dans des endroits soumis à de fortes chaleur ou une humidité elevée, très sales ou soumis à des vibrations extrêmes.
• Le produit doit être place sur une surface plane et lisse.

Cellule

Fixez la protection pour proteter la pointe de lecture lorsque le produit n'est pas utilisé.
- Ne touchez pas la pointe de lecture de la cellule avec le doigt.
- Empêchez la pointe de lecture de la cellule de percuter le plateau ou le bord du disque.

Noms des pieces et fonctions

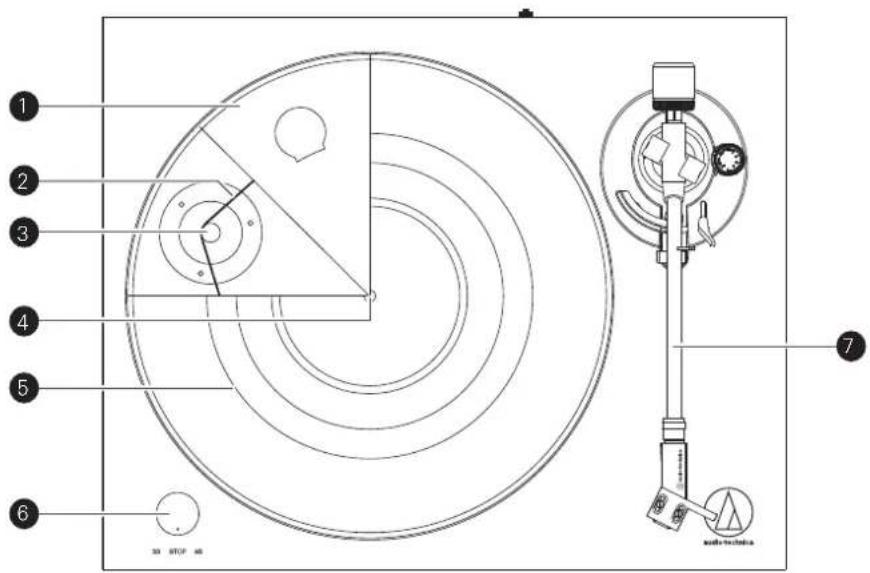

Scheme de l'ensemble

1 Plateau
2 Courroie d'entrainment

Son installation est nécessaire pour utiliser le produit.

3 Poulie du moteur
4 Axe
5 Tapis de platine
6 Bouton de commande

Utilisez-le pour démarrer et arrêté ainsi que pour selectionner la vitesse du plateau.

7 Bras de lecture

Pour plus de détails, reportez-vous à la section "Bras de lecture" en p. 4.

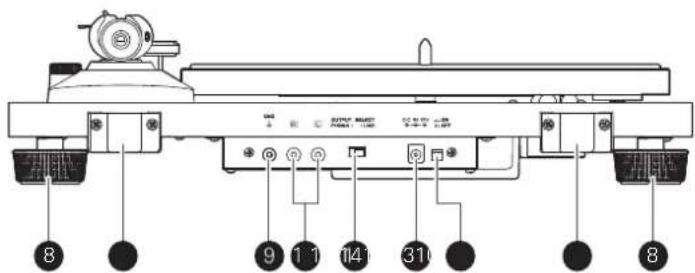

8 Pieds

Ajustez le niveau du produit.

Borne de masse (terre)
Connectez la borne de masse (terre) de l'amplificateur à cette borne à l'aide du conducteur de terre du cable audio RCA.
10 Bornes de sortie stéreo
Raccordezle cableaudio RCA. Connectez-lea prieste entree PHONO deI amplificateur ou sa prieste d'entree de ligne.La borne rouge est le canal droit et la borne blanche est le canal gauche.
11 Selecteur de sortie
En cas de connexion à une prise entree PHONO de l'amplificateur, placez le selecteur en position PHONO. En cas de connexion d'un amplificateur à la prise AUX, placez ce selecteur sur la position LINE.
12 Prise d'entree d'alimentation
Connectez l'adaptateur secteur.
13 Interrupteur d'alimentation
Interrupteur ON/OFF.
14 Support de charnière du couvercle anti-poussière

Noms des pieces et fonctions

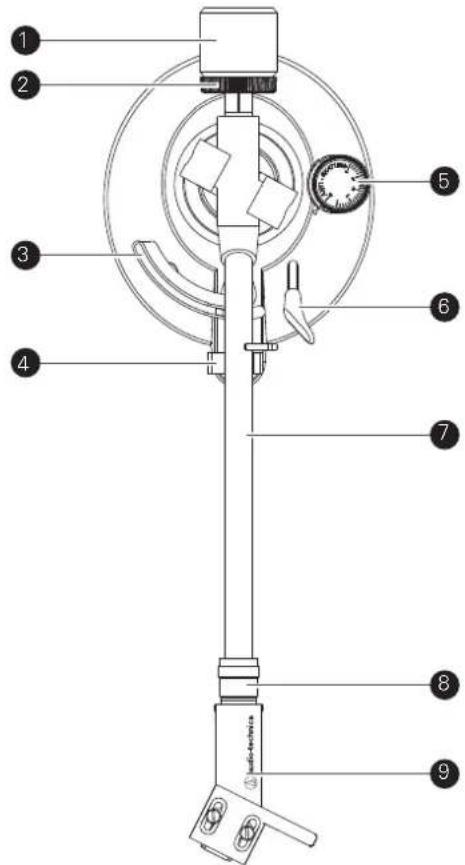

Bras de lecture

Contrepoids

Équilibre le bras de lecture et permet un réglage pour obtenir la force d'appui édéquate.

Bague de réglage de la force d'appui

Utilisez-la pour regler et ajuster la force d'appui.

3 Porto-bras de lecture

Déplace le bras de lecture verticalément vers et depuis la face du disque.

4 Pose-bras de lecture avec serrage

Utilisez le serrage pour fixer le pose-bras afin qu'il ne rouge pas.

5 Cadran de contrôle anti-skating

Pendant la lecture du disque, une force agit sur la pointe de lecture pour la tirer vers l'intérieur. Cette force peut etre controbalancée en reglant les memees valeurs pour la force anti-skating et la force d'appui.

6 Levier de commande de levage du bras de lecture

Fait fonctionner le levier du bras de lecture.

7 Bras de lecture

Bague de verrouillage

Tournez la bague vers la gauche (dans le sens anti-horaire) pour fixer le porte-cellule. Pour enlever le porte-cellule, tournez la bague vers la droite.

9 Porte-cellule et cellule

La cellule* est montée sur le porte-cellule (AT-HS4).

• AT-LPW40WN: AT-VM95E / AT-LPW30TK: AT-VM95C

Préparation pour l'utilisation

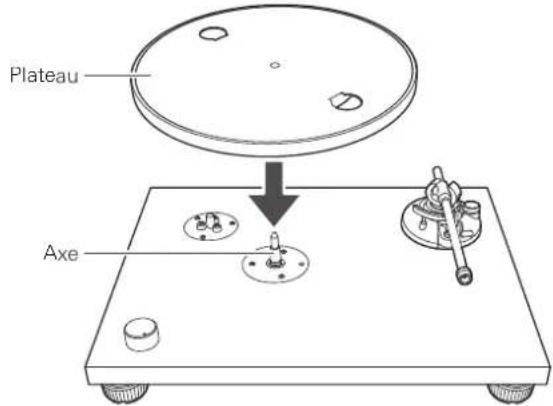

Placement du plateau

Ce produit nécessite un peu de montage avant de l'utiliser pour la première fois.

Ne connectez pas l'adaptateur secteur jusqu'à ce que le montage soit terminé.

1. Placez le plateau sur I'axe.

2. Afin d'éviter d'endommager l'axe lors de l'utilisation du plateau, alignez la position de l'axe et de l'orifice du plateau, puis placez lentement le plateau.
   Assurez-vous que le plateau soit correctement installé sur l'axe.

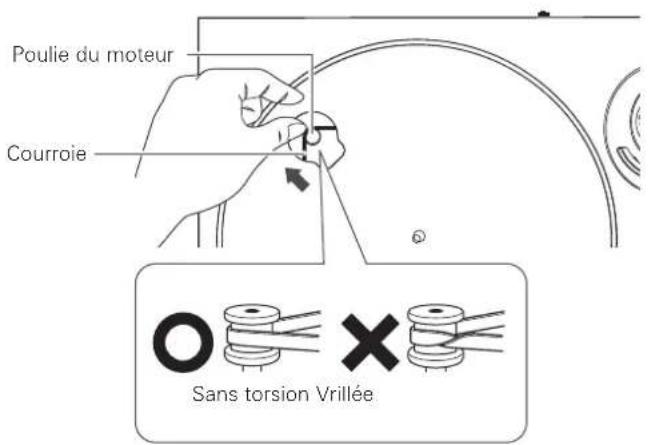

1. Installez la courroie à la bague d'entrainment du plateau sous le plateau en vous assurant qu'elle est à plat lorsqu'il est positionné, puis fixez-la sur la poulie du moteur.
   Assurez-vous que la courroie n'est pasvrille.

Configuration du tourne-disque

• Positionnez le produit sur une surface plane.
• Pour éviter les effets de vibrations et la pression acoustique, ne montez pas le produit à côté d' éléments tels que des haut-parleurs.
• Le produit peut atteoir des parasites s'il est place a coté d'une radio. Par conséquent, essayez de garder le produit éloigné des radios.
• Si le produit est proche d'équipements (telephone portable, etc.) qui émettent de fortes perturbations de radio, des bruits parasites peuvent survenir.

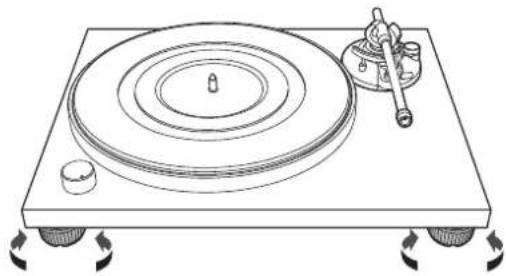

Nivelage du tourne-disque

1. ÀpRES avoir place le produit où vous souhaitez l'utiliser, réglez les pieds pour que le produit soit plane.

2. Utilisez un niveau (vendu séparément) au besoin pour assurer que l'apparéil est à plat.

Montage du bras de lecture

1. Enlevez l'attache utilisée pour fixer le bras de lecture pendant la livraison.
2. Utilisez le serrage pour fixer temporairement le bras de lecture au pose-bras de lecture.
3. Insérez le portecellule dans le bras de lecture.
4. Maintenez les bords gauche et droit du portecellule afin de ne pas endommager la pointe de lecture ou couper les fils de la cellule.

1. Une fois le portecellule insere, tournez la bague de verrouillage dans le sens anti-horaire (vers la gauche).

Bague de verrouillage

1. Avec la bague de réglage de la force d'appui face vers l'avant, fixez le contrepoids à l'arrière du bras de lecture, et tournez-le lentement dans le sens anti-horaire (vers la gauche jusqu'à entendre un clic).

Préparation pour l'utilisation

Equilibre du bras de lecture et force d'appui

Afin que la cellule reproduise correctement le son des rainures du disque, l'équilibre du bras de lecture et la force d'appui soit être régles pour s'adapter aux specifications de la cellule. Si l'équilibre du bras de lecture et la force d'appui ne sont pas correctement ajustés, le disque ou la pointe de lecture de la cellule peuvent s'endommager.

• Ne faites pas glisser la pointe de lecture de la cellule sur le disque ou le tapis du tourne-disque lors du réglage de l'équilibre du bras de lecture ou de la force d'appui. Dans un tel cas, la pointe de lecture peut s'endommager.

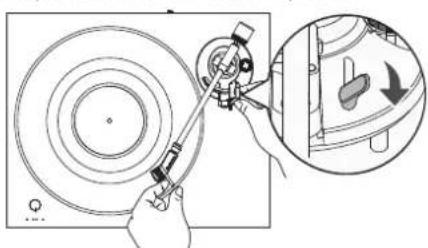

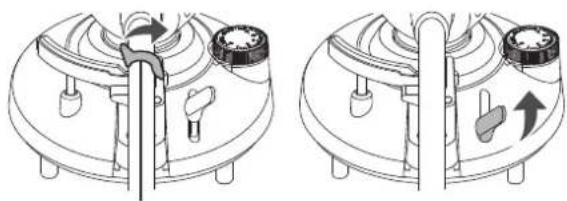

Réglage de l'équilibre du bras de lecture

1. Enlevez la protection de la cellule.

1. Déverrouillez le bras de lecture et soulevez le levier de levage de ce dernier.

Le bras de lecture est incline car l'equilibrage n'a pas encore ete effectue.

1. Placez le bras de lecture au-dessus du plateau. Maintenez le porte-cellule et abaissez complètement le levier de levage du bras de lecture.

2. Evitez que la pointe de lecture ne touche le plateau.

1. Tout en tenant encore légerement le portecellule, tournez le contrepoids pour régler l'équilibre du bras de lecture.

2. Ajustez l'équilibre de sorte que le bras de lecture soit à niveau lorsque vous libéré le porte-cellule.

1. Reposez le bras de lecture sur le pose-bras de lecture.

Réglage de la force d'appui

1. Tout en maintainant le contrepoids afin qu'il ne rouge pas, tournez la bague de réglage de la force d'appui de sorte que sa position "0" s'aligne avec la ligne centrale à l'arrière du bras de lecture.

2. La force d'appui n'est pas simplement reglac en tournant la bague de reglage de la force d'appui.

1. Tournez le contrepoids et la bague de réglage de la force d'appui dans le sens anti-horaire à partir de la position 0 (vers la gauche) jusqu'à ce que la valeur de la ligne centrale corresponde à la valeur de la force d'appui pour la cellule utilisée.

2. Reportez-vous aux specifications du fabricant de cellules en ce qui concerne la valeur de la force d'appui reconnardee.

La valeur de force d'appli pour la cellule foumie avec ce produit est de 2,0 g.

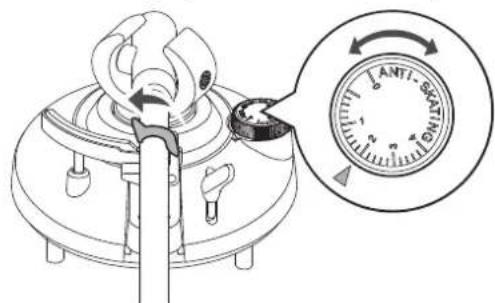

Réglage de l'ajustement anti-skating

Pendant la lecture du disque, une force agit sur la pointe de lecture pour la tirer vers l'intérieur. Cette force peut etre contre-balancée en reglant les mêmes valeurs pour la force anti-skating et la force d'appui.

1. Reglez le cadran de contrôle anti-skating pour avoir la même valeur que la valeur de force d'appui.

La valeur de force d'appui pour la cellule fouinie avec ce produit est de 2,0 g.

Préparation pour l'utilisation

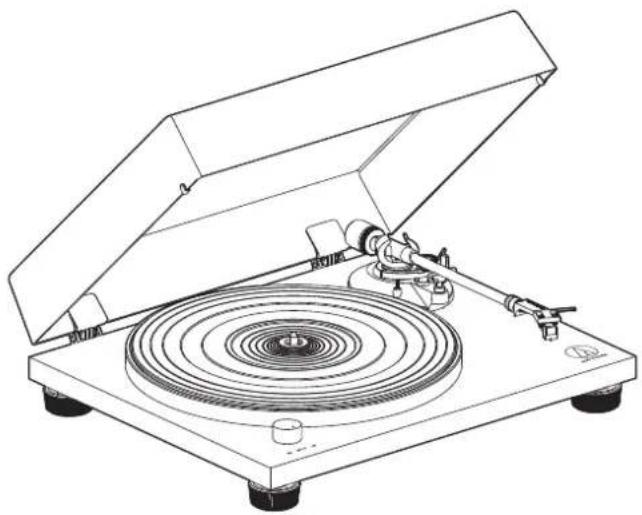

Installation/dépose du couvercle anti-poussière

Lorsque vous fixez le couvercle anti-poussière, inséréz les charnières du couvercle anti-poussière dans les deux supports de charnière à l'arrête du corps. Pour déposer le couvercle anti-poussière, retirez lentement le couvercle anti-poussière des supports de charnière du couvercle anti-poussière.

Réglage du sélecteur de sortie

Ce produit une fonction d'égaliser phono intégré. Vous pouvez utiliser le produit, même si vous n'avez pas d'amplificateur phono ou d'équipment connectable avec un amplificateur phono intégré en raccordant des hauts-parleurs actifs, etc.

Utilisez le sélecteur de sortie pour régler la sortie, comme affiché ci-dessous.

Équipement connecté en cours d'utilisation	Position du sélecteur de sortie	Où brancher le cable audio RCA
Apparil avec entrée phono	PHONO Prise d'entrée	de phono etborne de mise à la masse(terre) de l'équipementconnecté
Apparil sans entrée phono	LINE AUX ou prise	d'entréeLINE de l'équipementconnecté
Carte de son de PC LINE Prise d'entrée de carte son*	LINE Prise d'entrée de ligne decarte son*

• Un adaptateur audio (vendu séparément) peut être nécessaire pour connecter le cable audio RCA à la prise d'entrée de ligne de la carte son de PC.

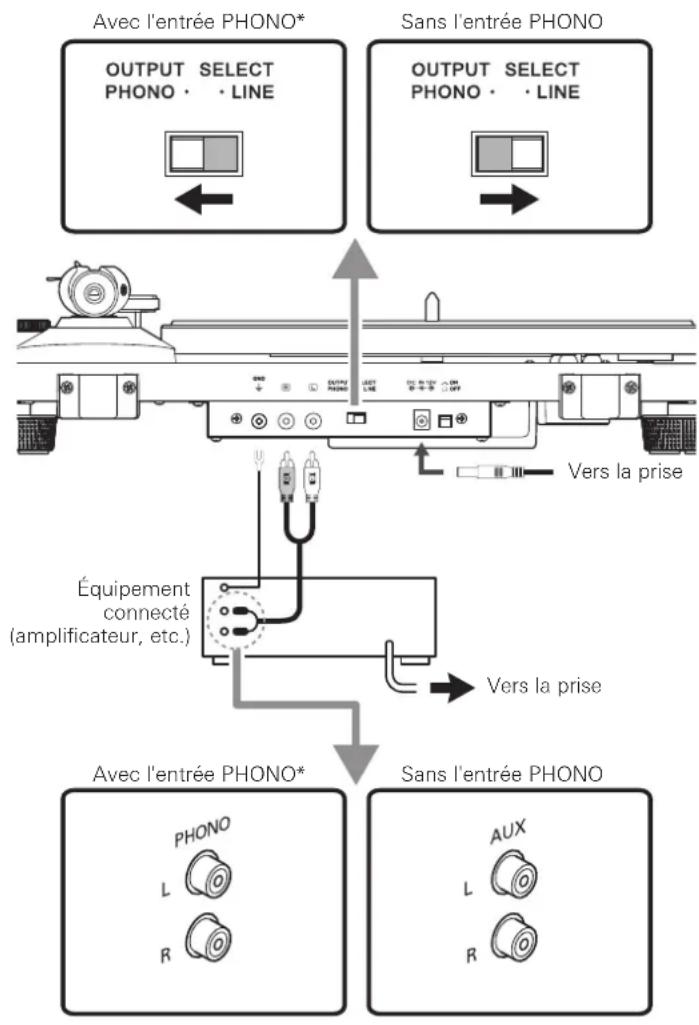

Connexion à un équipement pouvant être connecté (haut-parleurs actifs, amplificateurs, etc.)

Alignez les réglages pour le sélection de sortie et branchez le cable audio RCA à une prise d'entrée qui est compatible avec l'équipment connecté utilisé (amplificateur, récepteur, haut-parleurs actifs, carte son, etc.).

• La prise rouge du cable audio RCA correspond au canal droit (R), et la prise blanche correspond au canal gauche (L).

* En fonction de l'équipment connecté, une borne de masse (terre) peut se couver à proximé de la prise d'entrée phono. Si tel est le cas, connectez-le à l'aide de la ligne de terre depuis le cable audio RCA. Cela empêchera un faible bourdonnement qui pourrait sinon être entendu pendant la lecture.

Connexion de l'adaptateur secteur

1. Connectez le cable de l'adaptateur secteur à la prise d'entrée d'alimentation.
2. Branchez I'adaptateur secteur dans une prise.

Assurez-vous que le bouton d'alimentation ainsi que le bouton de contrôle sont en position "STOP". Lorsque le bouton d'alimentation est en position "ON" et que l'adaptateur secteur est branché à la prise, un courant de voille parcourt en permanence le produit, même lorsqu'il n'est pas utilisé.
- Si vous mettez un disque immédiatement après avoir branché l'adaptateur secteur dans une prise, le son émis peut être déformé. Patientez un peu (environ 30 secondes) après avoir branché l'adaptateur secteur dans la prise avant de lancer la lecture du disque.

Avant la lecture d'un disque

1. Enlevez la protection de la cellule.

2. Si le bras de lecture est fixé au pose-bras de lecture, enlevez le serrage.

1. Placez le disque sur le tapis du tourne-disque de sorte que l'orifice au centre soit aligné avec l'axe.

Lors de la lecture d'un disque 45 tours, fixez l'adaptateur 45 tours (voir le schema a droite ci-dessous).

A 33-1/3 tours A 45 tours
Tapis de platine

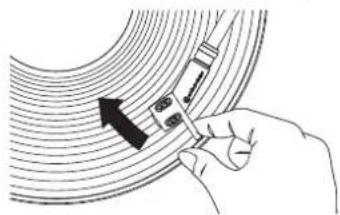

Lecture d'un disque

Baissez le volume de l'amplificateur, des haut-parleurs, etc., de maniere suffisante.

1. Allumez le bouton d'alimentation.

2. Utilisez le bouton de contrôle pour selectionner la vitesse.

3. Sélectionnez "33" pour un disque 33-1/2 tours, ou "45" pour un disque 45 tours.
   Le plateau commence a tournier.

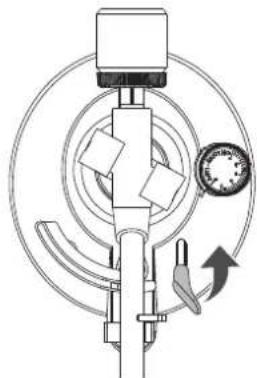

4. Relevez le bras de lecture en plaçant le levier de levage en position relevée "UP".

1. Placez le bras de lecture à l'endetroit désiré (sillon) sur le disque.

1. Abaissez le bras de lecture en plaçant le levier de levage en position "DOWN". Le bras de lecture descend lentement sur le disque et la lecture commence.

2. Simon, vous pouvez passer les étapes de 2 à 4, et utilisez vos doigts pourSoulever le portecellule,deplaceze le bras de lecture au-delà de l'emplacement souhaite sur le disque, puis baisseze le portecellule pour commencer la lecture du disque.

3. Ne soumettez pas le produit à de forts impacts pendant la lecture.

Interrompre la lecture du disque

1. ÀpRES avoir baisse le volume de l'amplificateur, des haut-parleurs, etc., de maniere suffisante, levez le bras de lecture à l'aide du levier.

Arrêt du disque

1. Baissez le volume de l'amplificateur, des haut-parleurs, etc., de maniere suffisante.
2. Soulevez le levier de commande de levage du bras de lecture, replacez le bras de lecture sur le pose-bras de lecture et fixez-le avec le serrage.

3. Tournez le bouton de contrôle sur la position "STOP".

4. Le plateau ralentit et arrête la rotation.

33 STOP 45

1. Enlevez le disque une fois que le plateau est à l'arrêt complet.

2. Si le tapis du tourne-disque est sale, il peut facilement rayer le disque, enlevez donc le tapis du tourne-disque régulierement et enlevez toute la poussière.
   Pour eviter que le disque ne soit raye et deformé, retirez-le aprèsutilisation.

3. N'utilisez pas un autre plateau que celui fourni.
4. Ce produit n'est pas concu pour les DJ. Ne touche pas le disque ou le tapis du tourne-disque pendant que le disque tourne.

Entretien

Corps du plateau de la platine

• Lorsque le corps d'une platine est sale ou poussiéreux, débranchez d'abord le cable de l'adaptateur secteur de la prise d'entrée d'alimentation, puis essuyez les impuretés et poussières avec un chiffon doux et sec.
  N'tilisez pas de benzenes, de dissolvants, etc.
• Lors du stockage du produit pendant une longue période, débranche le cable de l'adaptateur secteur de la prise d'entrée d'alimentation, ainsi que la fiche du cable d'alimentation de la prise. Enroulez l'équipement dans un emballage plastique; évitez qu'il ne prenne l'humidité.

Pointe de lecture

• Si des impuretés et des crasses sont collées à la pointe de lecture, nettoyez-la à l'aide d'unerosse adaptée vendue dans le commerce.
• Nous vous recommendons d'utiliser un nettoyant pour pointe de lecture (vendu séparément) si la pointe est très sale. Nettoyez la pointe de lecture en déplaçant larosse adaptée de l'arrête vers l'avant de la pointe de lecture.

Remplacement de la pointe de lecture

Enlever la pointe de lecture

• Outre la dépréciation de la qualité du son, les disques peuvent également être endommagés si la pointe de lecture de la cellule est usée.
• Une règle d'or : remplacez la pointe après 300 heures d'utilisation.

• Veillez à débrancher la fiche du cable d'alimentation du produit de la prise.

• Enlevez le porte-cellule du bras de lecture.
  Fixez le bras de lecture avec le serrage puis enlevez doucement le portecellule.

• ÀpRES avoir abaissé la protection de la cellule, enlevez la pointe de lecture en tirant dans le sens de la flèche.

Installation d'une nouvelle pointe de lecture

1. Montez la nouvelle pointe de lecture de remplacement sur la cellule.

Alignez la position de la partie interne saillante.

1. Installez le porte-cellule sur le bras de lecture.

Remplacement d'une cellule

Reportez-vous au manuel d'utilisation pour la cellule que vous utilisez si vous remplacez la cellule (AT-VM95E) incluse avec ce produit par une autre cellule disponible dans le commerce. Avec avoir remplaced l'ancienne cellule par une neue, vous doivent réajuster l'overhang, l'équilibre du bras de lecture et la force d'appui.

1. Enlevez le porte-cellule du bras de lecture.
2. Utilisez le serrage pour fixer le bras de lecture puis enlevez doucement le porte-cellule.
3. Enlevez la pointe de la cellule.
   Reportez-vous a "Enlever la pointe de lecture" en p. 9.
4. Enlevez les extrémites de fil.
   Veillez a ne pas endommager les extrémités de fil.
5. À l'aide d'un tournevis fendu non métallique vendu dans le commerce, enlevez les vis d'installation, puis enlevez la cellule du porte-cellule.
6. Reportez-vous au manuel d'utilisation pour les instructions de montage de la nouvelle cellule et la connexion aux extrémites de fil.

1. À l'aide d'un tournevis fendu non métallique vendu dans le commerce, serrez les vis dans les deux emplacements, puis ajustez l'overhang.

Reportez-vous a "Réglage de l'overhang" en p. 11.
- Une fois les réglages terminés, serrez les vis solidement.

1. Fixez le porte-cellule au bras de lecture.

2. Reglez la hauteur du bras de lecture.

3. Reportez-vous à "Réglage de la hauteur du bras de lecture" pendant les réglages.
4. Reglez l'équilibre du bras de lecture et la force d'appui.
5. Reportez-vous à la section "Équilibre du bras de lecture et force d'appui" depuis la p. 6.

Remplacement de la courroie

• La courroie est un élément consommable. Remplacez la courroie si la vitesse de lecture ralentit ou tourne de manière irrégulière. Comme règle d'or, nous suggérons de remplaner la courroie une fois par an.

• Avant de remplaner la courroie, veillez à débrancher la fiche du cable d'alimentation du produit, de la fiche.

• Enlevez l'ancienne courroie.

• Attachez d'abord la nouvelle courroie au plateau, puis attachez-la à la poulie du moteur.
  Lors de la fixation de la couroie a la poulie du moteur, assurez-vous que la couroie ne soit pas vrillée.

Réglage de l'overhang

La position de la cellule doit être définie avec précision (réglage de l'overhang) lors du montage d'une cellule ou d'un porte-cellule autre que celui fourni.

1. Montez la cellule pour qu'elle soit parallele au portecellule.

2. Faites correspondre les positions de la cellule et du porte-cellule au schema ci-dessous et montez la cellule afin qu'elle soit parallele au porte-cellule.

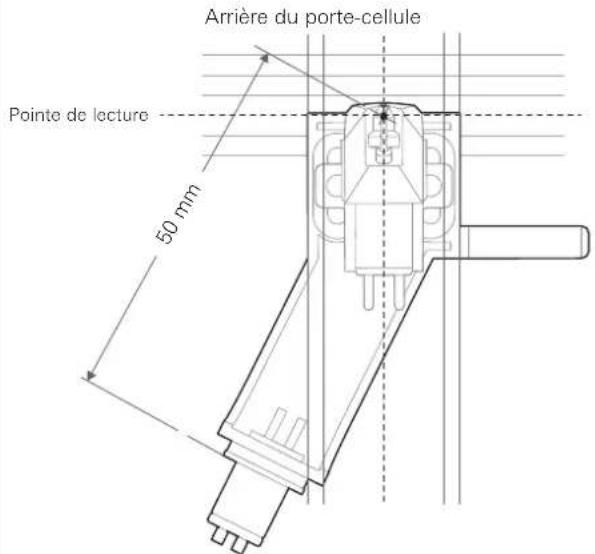

Guide pour le réglage de l'overhang

Cette illustration est à taillre réelle.

Placez le porte-cellule sur le schéma ci-dessous, puis réglez la pointe de lecture de la nouvelle cellule le long des lignes pour la "Pointe de lecture" de la cellule.

1. Installez la cellule afin qu'elle soit perpendicular au haut du portecellule.

Lors du transport de la platine

À l'aide du matériel d'emballage d'origine du produit, emballez la platine dans le sens inverse du déballage. Si vous n'vez pas de matériel d'emballage, prenez les mesures suivantes:

• Àprous avoir débranché la fiche du cable d'alimentation de la prise, enlevez le plateau et le tapis du tourne-disque, puis emballez-les afin qu'ils ne s'abîment pas.
  Fixez le bras de lecture avec le serrage.
• Enlevez le contrepoids.
• Enlevez le portecellule du bras de lecture avec la protection fixe à la cellule, puis emballez l'ensemble portecellule afin qu'il ne soit pas endommage.
• Emballez le corps de la platine avec du papier ou un chiffon doux afin qu'il ne s'endommage pas.

Dépannage

Problème Solution
Le plateau ne tourne pas.	• L'adaptateur secteur est-il branché à la prise ? Connectez l'adaptateur secteur à la prise. • La fiche de l'adaptateur secteur est-elle enlevée ? Vérifiez si la fiche est correctement fixée à l'adaptateur secteur ou non. • La couroie a-t-elle glissé du plateau ? Placez correctement la couroie sur le plateau. • La couroie est-elle placee sur la poulie du moteur ? Assurez-vous que la couroie soit placee correctement sur la poulie du moteur. • La couroie a-t-elle eté endommagée ? Remplacez-la par une neuve.
Le plateau tourne mais aucun son n'en sort ou le volume n'est pas assez fort.	• Les paramètres de fonction et l'entrée pour un équipement connecté (amplificateurs, etc.,...) sont-ils correctement sélectionnés ? Vérifiez que les paramètres pour l'opération connecté sont corrects. • La pointe est-elle endommagée ? Vérifiez la pointe et remplacez-la, si nécessaire. • La pointe est-elle placee correctement sur le corps de la cellule ? Vérifiez la cellule et réglez-la, si nécessaire. • Les positions de réglage pour le sélecteur de sortie sont-elles correctes ? Assurez-vous que les réglages de sortie sont corrects, en notant les problèmes courants suivants et leurs causes : - S'il n'y a pas de son, ou si le volume n'est pas assez fort, le produit est réglé sur la position "PHONO" et raccordé à l'entrée AUX/LINE de l'amplificateur. - Si le volume est trop fort ou est déformé, le produit est réglé en position "LINE", et raccordé à l'entrée PHONO de l'amplificateur. • La force d'appui est-elle trop forts ? Réglez la force d'appui.
La pointe saute. • La force d'appui est-elle trop faible ? Réglez la force d'appui.	• L'anti-skating est-il mal réglé ? Vérifiez que l'anti-skating a été réglé sur la même valeur que la force d'appui de la cellule. • Le disque est-il déformé ? Vérifiez le disque. • Le disque est-il rayé ? Vérifiez le disque. • La pointe est-elle sale ? Trop de saletés accumulées autour de la pointe de lecture influenceront l'appui.
Il y a des vibrations. •	Le produit perçoit-il trop de vibrations du sol, des surfaces des parois, ou des haut-parleurs à proximité ? Diminuez les vibrations ou installez le produit sur une surface qui n'est pas soumise à des effets de vibrations. • Le produit est-il monté sur une surface instable ? Vérifiez que la surface sur laquelle le produit est monté est appropriée.
Il y a un bruit lorsque le disque tourne.	• Y-a-t-il des impuretés sur la pointe de lecture de la cellule ? Si des impuretés sont collées sur la pointe de lecture, nettoyez-la à l'aide d'une Brosse adaptée vendue dans le commerce.
Le son lorsque le disque tourne est trop rapide ou trop lent.	• Les réglages de la vitesse sont-ils corrects pour le produit ? Utilisez le bouton de commande pour sélectionner la vitesse correcte pour le type de disque en cours de lecture.
La vitesse de lecture ralentit ou la rotation est irrégulière.	• La couroie est-elle détendue ? Remplacez-la par une neuve.
Un bourdonnement est perçu pendant la lecture.	• La ligne à la terre est-elle correctement branchée ? Vérifiez que la ligne à la terre est correctement raccordée. • Le porte-cellule est-il solidement fixé au bras de lecture ? Vérifiez que la bague de verrouillage est serrée.

Dimensions

(Unité : mm)

Specifications

\section*{Caracteristiques de la platine}

Type Tourne-disque à entrainement par courroie manuel
Moteur AT-LPW40WN: Servocommande CC avec stabilisation de vitesse activée AT-LPW30TK: Servocommande CC
Mécanisme d'entrainment Entrainement par courroie
Vitesses 33-1/3 tr/min, 45 tr/min
Plateau de la platine Aluminium moulé sous pression
Fluctuations de vitesse < 0,15 % WRMS (33 tours) à 3 kHz
Rapport signal-bruit > 60 dB
Niveau de sortie
"PHONO"	4,0 mV nominal à 1 kHz, 5 cm/sec
"LINE"	200 mV nominal à 1 kHz, 5 cm/sec
Gain du préamplificateur phono	35 dB nominal, RIAA équalisé

\section*{Caracteristiques du bras de lecture}

Type	AT-LPW40WN: Bras de lecture carbone droit à équilibre statiqueAT-LPW30TK: Bras de lecture aluminium droit à équilibre statique
Longueur réelle 223,6 mm
Overhang 18,6 mm
Angle maximal d'erreur de piste	Moins de 2,0°
Ajustement de la force d'accui vertical	0 à 3,0 g
Poids de cellule applicable (porte-cellule inclus)	12 à 17 g

\section*{Caracteristiques du portecellule et de la cellule}

Modèle de cellule AT-LPW40WN: AT-VM95E AT-LPW30TK: AT-VM95C
Type de cellule VM
Impédance de charge recommmandée	47 000 ohms
Tension de sortie 4,0 mV (mV à 1 kHz, 5 cm/sec)
Pointe de lecture AT-LPW40WN: 0,3 × 0,7 pointe de lecture elliptique collée AT-LPW30TK: 0,6 pointe de lecture conique collée
Cantilever	Tuyau en aluminium
Plage de force d'appui	1,8 à 2,2 g (standard à 2,0 g)
Poids de la cellule	6.1 g
Porte-cellule	AT-HS4
Poids du portecellule	8,5 g (fils de câbles non compris)
Réglage vertical du portecellule	± 5 mm

\section*{Caracteristiques générales}

Alimentation requise	100 à 240 V, 50/60 Hz, 0,5 A Max.
Consommation énergétique	110 V 60 Hz (US)- Fonctionnement : 1,1 W-Moteur désactivé : 1,0 W- Alimentation coupée : 0,1 W220 V 50 Hz (EU)- Fonctionnement : 1,2 W-Moteur désactivé : 1,1 W- Alimentation coupée : 0,2 W
Adaptateur secteur	12 V, 0,5 A
Dimensions	420 mm × 340 mm × 116,9 mm(L × l × P)
Poids (sans couvercle anti-poussière)	AT-LPW40WN: 4,72 kgAT-LPW30TK: 3,90 kg
Accessoires inclus	Couvercle anti-poussière, Plateau,Tapis de tourne-disque, Courroied'entrainment, Contrepoids,Porte-cellule (AT-HS4) avec celluste stéréo VM*, Adaptateur 45 tours,Câble audio RCA (environ 1,0 m),Adaptateur secteur (environ 1,5 m)(AD-SA1205WE), Charnières de couvercle anti-poussière
Pointe de remplacement(Vendue séparation)	AT-LPW40WN: AT-VMN95EAT-LPW30TK: AT-VMN95C
Porte-cellule deremplacement (Venduséparation)	AT-HS4
Courroie de remplacement(Vendue séparation)	Courroie exclusive AT-LPW30TK/AT-LPW40WN

• AT-LPW40WN: AT-VM95E / AT-LPW30TK: AT-VM95C
  Les caractéristiques sont susceptibles d'être modifiées sans notification préalable suite à des améliorations.
