CD110B1 - Cave à vin CLIMADIFF - Notice d'utilisation et mode d'emploi gratuit

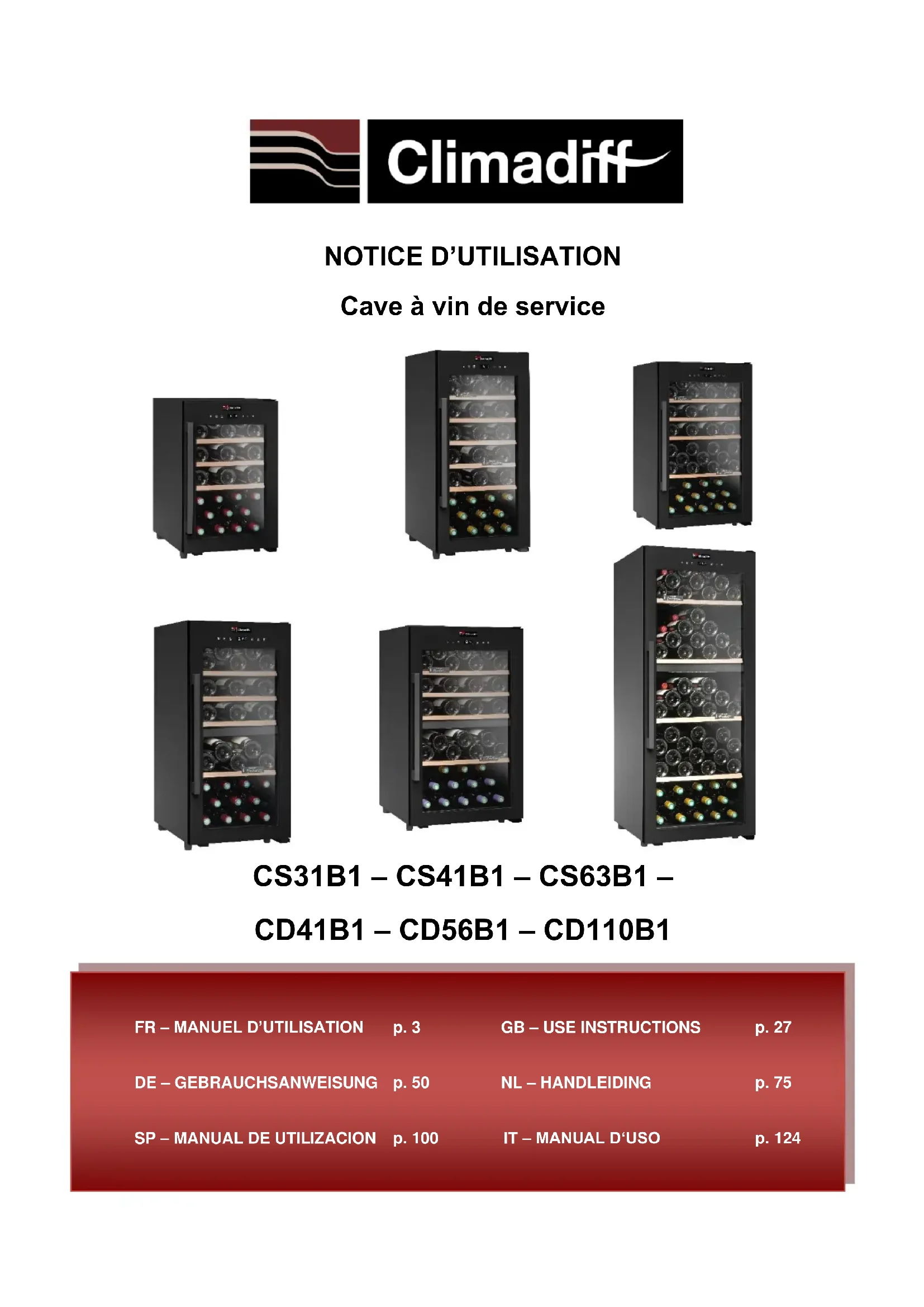

MODE D'EMPLOI CD110B1 CLIMADIFF

Cave à vin de service

SP – MANUAL DE UTILIZACION p. 100 IT – MANUAL D‘USO p. 124 CS31B1 – CS41B1 – CS63B1 – CD41B1 – CD56B1 – CD110B123 Avant toute utilisation, merci de lire et appliquer les règles de sécurité et d'utilisation du présent manuel. Tout d’abord, nous vous remercions d’avoir fait confiance à la marque CLIMADIFF en acquérant cet appareil et espérons qu’il satisfera pleinement vos attentes. Cet appareil vous permet au choix de chambrer vos bouteilles (à température ambiante) ou de les mettre à température de service (selon vos bouteilles) grâce à sa plage de réglage étendue.

1. CONSIGNES GÉNÉRALES DE SECURITÉ

Avant d’utiliser votre appareil pour la première fois, veuillez lire attentivement ce manuel d’utilisation. Conservez-le précieusement de façon à pouvoir vous y référer au besoin. Afin de réduire le risque d’incendie, de choc électrique ou de blessure lors de l’utilisation de votre cave, merci de suivre les précautions données. D'une manière générale, votre appareil doit être entretenu par un professionnel qualifié. Pour votre sécurité et pour une utilisation correcte de l’appareil, avant d’installer et d’utiliser l’appareil pour la première fois, lisez attentivement cette notice, y compris les mises en garde et les conseils utiles qu’elle contient. Afin d’éviter d’endommager l’appareil et/ou de vous blesser inutilement, il est important que les personnes amenées à utiliser cet appareil aient pris entièrement connaissance de son fonctionnement ainsi que de ses instructions de sécurité. Conservez ces consignes pour plus tard et pensez à les ranger à côté de l’appareil, afin qu’elles soient transmises avec ce dernier en cas de vente ou de déménagement. Cela permettra de garantir un fonctionnement optimal de l’appareil. Pour éviter tout risque de blessure, conservez cette notice. Le fabricant ne saurait en effet être tenu responsable en cas de mauvaise manipulation de l’appareil. Cet appareil est destiné exclusivement à un usage domestique et est prévu pour le stockage de boissons spéciales à une4 température de stockage plus élevée que celle d'un compartiment pour produits frais. En aucun cas cet appareil est destiné à maintenir des produits alimentaires frais. Assurez-vous que votre installation électrique (voltage) corresponde à celle indiquée sur la plaque signalétique : l'appareil doit être connecté à une prise terre règlementaire. Des réparations ou des connexions incorrectes peuvent entraîner des risques pour la sécurité. Faites vérifier votre installation électrique par un professionnel si vous avez le moindre doute. Pour votre protection, cet appareil doit être correctement connecté à une prise terre. Ne pas couper ou retirer le fil de terre du câble d’alimentation fourni. Pour des raisons de sécurité, ne pas utiliser une rallonge électrique. Si votre appareil est endommagé (par un impact majeur, par exemple) ou s’il subit un dommage (surtension due à la foudre, inondation, incendie), il peut être dangereux à utiliser. Débranchez la prise secteur et faites contrôler l'appareil par un réparateur professionnel agréé. Pour éviter tout danger, ne pas remplacer vous-même un câble secteur endommagé. Contactez votre revendeur, un centre de service agréé ou un réparateur professionnel. Cet appareil doit être positionné de telle sorte que la prise secteur soit accessible. Ne pas déplacer l'appareil une fois qu'il est plein : vous pourriez déformer sa carrosserie en plus d’entrainer des réparations. Les composants électriques ne doivent pas être directement accessibles.5 ✓ Maintenir les enfants éloignés de l’appareil ✓ Ne pas utiliser l’appareil à l’extérieur Dans le cas où du liquide serait accidentellement renversé (bouteille cassée, etc.) sur des composants électriques (moteur, etc.), veuillez débrancher immédiatement la prise secteur. Pour éviter tout risque d'incendie, d'électrocution ou de blessure, ne pas immerger le câble d'alimentation, la prise ou l'appareil lui- même dans l'eau ou tout autre liquide. Ne pas manipuler l'appareil avec les mains mouillées. Maintenez l’appareil éloigné de toute source de chaleur et ne l’exposez pas directement au soleil. Ne laissez pas pendre le câble d’alimentation d'une table ou être en contact avec des coins tranchants ou des surfaces chaudes. Ne tirez pas sur le câble d'alimentation, saisissez la prise pour débrancher l'appareil. Assurez-vous que la zone où votre appareil est situé est capable de supporter son poids lorsqu'il est chargé (une bouteille de 75 cl pèse environ 1,3 kg). Votre cave doit être placée sur une surface plane. Si vous devez la placer sur un tapis ou sur une moquette, placez un support en-dessous. Pour prévenir tout dommage du joint de la porte, assurez-vous que la porte est entièrement ouverte lorsque vous souhaitez tirer une clayette. Sécurité des enfants et des autres personnes vulnérables

• Cet appareil peut être utilisé par des enfants ayant 8 ans et plus, et par des personnes ayant des capacités physiques,6 sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, à condition qu’elles soient supervisées ou qu’elles aient reçu des instructions concernant l’utilisation de l’appareil en toute sécurité et qu’elles comprennent les dangers encourus.

• Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants, sauf s’ils ont plus de 8 ans et qu’ils sont surveillés.

• Conservez tous les emballages hors de portée des enfants car il existe un risque de suffocation.

• Risque que l’enfant se retrouve coincé : qu’un enfant se retrouve bloqué dans l’appareil ou y suffoque ne sont pas des faits du passé. Toutefois, des appareils jetés ou abandonnés demeurent dangereux, même s'ils sont "juste laissés dans le garage quelques jours".

• Si vous décidez de mettre au rebut l’appareil, débranchez-le de la prise murale, coupez le câble d’alimentation (aussi proche de l’appareil que vous le pouvez) et retirez la porte afin d’empêcher les enfants de jouer avec, de subir un choc électrique ou de s’enfermer à l’intérieur.

• Si l’appareil, doté d’un joint de porte magnétique, doit être remplacé par un autre appareil doté d’un loquet sur la porte ou sur le joint, vérifiez bien que le loquet est hors d’état de fonctionner avant de vous débarrasser de l’ancien appareil. Cela évitera de transformer cet appareil en piège pour les enfants.

• Maintenir l’appareil et son cordon hors de portée des enfants de moins de 8 ans.

• Avant de jeter votre cave, veillez à bien retirer la porte. Laissez également les clayettes qui étaient à l’intérieur de l’appareil de manière à ce que les enfants ne puissent pas grimper à l’intérieur.7

• Les enfants de 3 à 8 ans peuvent charger ou décharger cet appareil.

• Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appareil. Sécurité générale ATTENTION — Cet appareil est conçu pour fonctionner dans un foyer domestique ou pour une utilisation similaire comme : ✓ Les zones de cuisine réservées au personnel des magasins, des ateliers et autres milieux professionnels, ✓ Les maisons secondaires et lieux utilisés par des clients de l'hôtel, motels et autres environnements résidentiels, ✓ Les environnements comme les chambres d'hôtel, ✓ Les restaurants et établissements similaires, sauf détaillants. ATTENTION — Afin d’éviter tout danger dû à l’instabilité de l’appareil, il est important de le fixer et le monter selon les instructions d’installation. ATTENTION — Ne rangez jamais de substances inflammables comme des aérosols à l’intérieur de cet appareil car elles pourraient s’y déverser. ATTENTION — Si le cordon d’alimentation est endommagé, vous devez le remplacer immédiatement auprès de votre fabricant ou d’un revendeur qualifié afin d’éviter tout risque d’électrocution. ATTENTION — N’utilisez pas de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant. ATTENTION — N’endommagez pas le circuit de réfrigération.8

ATTENTION — N’utilisez pas d’appareils électriques à l’intérieur du compartiment, sauf si ces derniers sont tolérés par le fabricant. ATTENTION — Le gaz réfrigérant et le gaz isolant sont inflammables. Lors de l'élimination de l'appareil, faites appel à un centre de retraitement ou d’élimination des déchets agréé. N’exposer pas l’appareil à une flamme. ATTENTION — Le gaz réfrigérant de cet appareil est le R600a, tout produit inflammable et explosif ne doit pas être mis dans la cave ou près de celle-ci afin d’éviter le déclenchement d’un feu ou d’une explosion. Liquide réfrigérant De l’isobutane réfrigérant (R600a) est utilisé dans le circuit réfrigérant de l’appareil. Il s’agit d’un gaz naturel hautement inflammable, et donc dangereux pour l’environnement. Pendant les transports et l’installation de l’appareil, vérifiez qu’aucun des composants du circuit de réfrigération ne soit endommagé. Le réfrigérant (R600a) est un liquide inflammable. Attention : risque d’incendie Si le circuit de réfrigération est endommagé : ✓ Évitez les flammes nues et toute source d’incendie. ✓ Ventilez bien la pièce où se trouve l’appareil. Il est dangereux de modifier la composition de cet appareil, de quelque manière que ce soit. Tout dommage fait au cordon peut provoquer un court-circuit, et/ou une électrocution. Sécurité électrique9

• Nous ne pouvons pas être tenus pour responsables de tout incident causé par une mauvaise installation électrique.

• Le cordon d’alimentation ne doit pas être rallongé. N’utilisez ni prolongateur, ni adaptateur, ni prise multiple.

• Vérifiez bien que la prise murale n’est pas endommagée. Une prise murale en mauvais état pourrait entrainer une surchauffe de l’appareil et son explosion.

• Vérifiez bien que vous pouvez accéder à la prise murale de l’appareil.

• Ne tirez jamais sur le câble principal.

• Ne supprimez jamais la mise à la terre.

• Si la prise murale est lâche, ne branchez pas le cordon. Il existe un risque d’électrocution ou d’incendie.

• Vous ne devez jamais utiliser l’appareil si le cache de l’éclairage intérieur n’est pas en place.

• Cet appareil fonctionne sur un courant à phase unique de 220~240V/50Hz.

• Si le câble d’alimentation est endommagé, ne procédez pas à son remplacement mais contactez votre service après-vente.

• La prise de courant doit être facilement accessible mais hors de portée des enfants. En cas d’incertitude, adressez-vous à votre installateur. Utilisation quotidienne

• Cet appareil est uniquement destiné à mettre à température des bouteilles de vin.

• Ne stockez jamais de substances ou de liquides inflammables à l’intérieur de l’appareil, cela provoquerait un risque d’explosion.

• Ne faites pas fonctionner d’autres appareils électriques à l’intérieur de cet appareil (mixeurs, turbines à glace électrique,10 etc.).

• Lorsque vous débranchez l’appareil, tenez toujours la prise dans vos mains et ne tirez pas sur le cordon.

• Ne placez pas d’objets chauds près des composants en plastique de cet appareil.

• Les recommandations du fabricant quant au stockage de l'appareil doivent être strictement respectées. Référez-vous aux instructions correspondantes.

• L’appareil doit être tenu éloigné des bougies, luminaires et autres flammes nues afin d’éviter les risques d’incendie.

• L'appareil est destiné à garder des boissons pour une utilisation normale domestique comme expliqué dans ce manuel d’utilisation.

• L’appareil est lourd. Soyez prudent lorsque vous le déplacez. Si votre appareil est équipé de roulettes, rappelez-vous qu’elles servent uniquement à faciliter les petits mouvements. Ne le déplacez pas sur de plus longs trajets.

• N’utilisez jamais l’appareil ou ses éléments pour vous appuyer.

• Pour éviter les chutes d’objets et empêcher de détériorer l’appareil, ne surchargez pas les compartiments de l’appareil. Attention : nettoyage et entretien

• Avant tout entretien, débranchez l’appareil et coupez le courant.

• Ne nettoyez pas l’appareil avec des objets métalliques, un système à vapeur, des huiles volatiles, des solvants organiques ou des composants abrasifs.

• Ne nettoyez aucune partie de l’appareil avec des produits inflammables. Les vapeurs peuvent provoquer un risque d'incendie11 ou d'explosion.

• N’utilisez pas d’objets tranchants ou pointus pour retirer la glace. Utilisez un grattoir en plastique. Informations importantes à propos de l’installation

• Cet appareil est destiné uniquement au stockage du vin.

• Cet appareil de réfrigération ne convient pas pour la congélation des denrées alimentaires.

• Il est recommandé de régler la cave à vin sur 12°C.

• Les clayettes placées en mode usine constituent l'utilisation la plus efficace de l'énergie pour les appareils frigorifiques.

• Cet appareil est destiné à une installation en pose libre uniquement. Il ne doit en aucun cas être encastré ou intégré. Pour un bon fonctionnement de l’appareil, il est impératif de permettre une bonne circulation de l’air tout autour de l’appareil. Nous déclinons toute responsabilité en cas de non-respect des consignes d’installation.

• Évitez d’installer votre appareil dans des zones humides.

• Gardez l'appareil éloigné de la lumière directe du soleil et des sources de chaleur (poêle, chauffage, radiateur, etc.). Une exposition directe à la lumière solaire peut affecter le revêtement acrylique et les sources de chaleur peuvent augmenter la consommation électrique. Des températures ambiantes extrêmement froides ou chaudes peuvent aussi entrainer une mauvaise performance de l’appareil.

• Branchez votre cave à vin à une prise terre murale exclusivement et uniquement réglementaire. En aucun cas vous ne devez réduire ou supprimer la troisième broche de mise à la terre du cordon d'alimentation. Toutes les questions concernant la puissance et /ou mise à la terre doivent être adressées à un électricien certifié ou un centre de service autorisé.12

• Pour que les branchements électriques soient corrects, suivez bien les consignes livrées dans ce manuel.

• Déballez l’appareil et vérifiez qu’il n’est pas endommagé visuellement. Ne branchez pas l’appareil si ce dernier est endommagé. Signalez tout dommage au point de vente où vous l’avez acheté. Dans ce cas, conservez l’emballage.

• Il est recommandé d’attendre au moins 24 heures avant de brancher l’appareil au courant, afin que le compresseur soit bien alimenté en huile.

• Une bonne circulation de l’air est nécessaire, afin d’éviter les risques de surchauffe. Pour que la ventilation soit suffisante, suivez bien les consignes d’installation fournies.

• Dès que possible, évitez que l’appareil ne touche les parois murales et/ou ne soit en contact avec des éléments chauds (compresseur, condensateur) afin d’éviter les risques d’incendie. Respectez toujours bien les consignes d’installation.

• L’appareil ne doit pas être situé à côté de radiateurs ou de feux de cuisson.

• Vérifiez bien que les prises sont accessibles une fois l’appareil installé.

• Veillez à ne pas coincer ou endommager le cordon d’alimentation lors de la mise en place de l’appareil. Économies d’énergie Pour limiter la consommation électrique de votre appareil : ✓ Installez-le dans un endroit approprié (voir chapitre « Instructions d’installation »). ✓ Gardez les portes ouvertes le moins de temps possible. ✓ Veillez au fonctionnement optimal de votre appareil en nettoyant périodiquement le condenseur (voir chapitre «13 Nettoyage et entretien »). ✓ Contrôlez périodiquement les joints des portes et assurez-vous qu’elles ferment toujours de manière efficace. Si ce n’est pas le cas, adressez-vous à votre service après-vente. ✓ Recommandations d’agencement : L’agencement suivant, des équipements de votre appareil (clayettes…), est recommandé pour que l’énergie soit utilisée le plus rationnellement possible par l’appareil de réfrigération.

✓ Le thermostat de l'appareil est électronique et vous permet de régler la température entre 5 et 20 degrés. Pour le stockage du vin, il est recommandé de régler votre appareil sur 12 degrés. Cette température peut être adaptée selon le type de vin stocké. Un réglage sur une température supérieure à 12 degrés diminuera la consommation énergétique de l’appareil.14 Un réglage sur une température inférieure à 12 degrés augmentera la consommation énergétique de l’appareil. Certains modèles permettent de régler différents niveaux de températures dans une même cave. L'appareil garantit que la température est maintenue tant qu'il est en fonctionnement et qu'il est utilisé dans des conditions normales d'utilisation. La température à l'intérieur de l'appareil peut être influencée par de nombreux facteurs: température ambiante, exposition au soleil, nombre d'ouvertures de porte et quantité de bouteilles stockées… Les légers changements de température sont parfaitement normaux. Dépannage

• Toute opération électrique doit être effectuée par un technicien qualifié et compétent.

• Cet appareil doit être dépanné par un Centre de Réparation Agréé, et seules des pièces d’origine doivent être utilisées. Cet appareil est réservé à un usage exclusivement domestique. Le fabricant ne saurait être tenu responsable d’une autre utilisation.

R600a Instructions de sécurité Attention — N’obstruer aucune grille de ventilation de l’appareil, veillez à ce que les ouvertures d'aération soient toujours libres. Attention — Ne pas stocker de substances explosives comme les bombes d'aérosol avec un propulseur inflammables dans cet appareil. Attention — Ne pas endommager le circuit frigorifique de l’appareil.15 Attention — Les unités de réfrigération fonctionnant avec de l'isobutane (R600a) ne peuvent être placées dans une zone avec des sources d'ignition (par exemple, descellé contacts électriques ou lorsque le fluide frigorigène pourrait rassembler en cas de fuite). Le type de fluide frigorigène est indiqué sur la plaque signalétique de l'armoire. Attention — Ne pas utiliser d'appareils électriques dans les compartiments de l'appareil, sauf s’ils sont du type recommandé par le fabricant. Cet appareil est conforme à toutes les directives européennes en vigueur et à leurs modifications éventuelles.

Base EPREL Pour en savoir plus sur votre produit, consulter la Base EPREL en ligne. Tel que défini dans le règlement délégué (UE) 2019/2016 de la Commission, toutes les informations relatives à cet appareil de réfrigération sont disponibles sur la Base EPREL (European Product Database for energy labelling). Cette base vous permet de consulter les informations et la documentation technique de votre appareil de réfrigération. Vous pouvez accéder à la Base EPREL en scannant le QR code présent sur l'étiquette énergie de votre appareil ou en vous rendant directement sur : www.ec.europa.eu et en renseignant le modèle de votre appareil de réfrigération.16

La plaque signalétique collée à l’intérieur ou à l’arrière de l’appareil (selon modèle) comporte toutes les informations spécifiques à votre appareil. Nous vous conseillons de noter son numéro de série sur ce livret avant son installation, pour vous y référer si nécessaire ultérieurement (intervention technique, demande d’assistance, etc.).

En effet, une fois l’appareil installé et chargé, son accès y est plus compliqué. ATTENTION : aucune assistance ne pourra vous être donnée sans ces informations.

Avant d’utiliser votre cave à vin

• Enlevez l’emballage extérieur et intérieur.

• Laissez votre appareil en position verticale au repos pendant environ 24h avant sa mise en service. Cela permettra de réduire la possibilité d'un dysfonctionnement du système de refroidissement dû au transport.

• Nettoyez l’intérieur à l’aide d’un chiffon doux et d’eau tiède.

• Lorsque vous installez votre appareil, merci de choisir un lieu autorisé.

• Placez votre appareil sur un sol qui est assez résistant pour le soutenir lorsqu’il est entièrement chargé. Veuillez ajuster les pieds de votre appareil afin de mettre à niveau votre cave.

• Une ventilation adéquate est nécessaire, n’obstruez aucune sortie d’air.

• Cet appareil est destiné à une installation en pose libre uniquement. Il ne doit en aucun cas être

Charnière supérieure

Joint de porte17 encastré ou intégré. Pour un bon fonctionnement de l’appareil, il est impératif de permettre une bonne circulation de l’air tout autour de l’appareil. Nous déclinons toute responsabilité en cas de non-respect des consignes d’installation.

• N’est pas conçu pour être placé dans un garage, sous-sol ou autre lieu du même type.

• L’appareil est destiné à un usage seulement intérieur.

• Cet appareil est uniquement réservé au stockage de vins.

• Cet appareil utilise du gaz réfrigérant inflammable, veillez donc à ne jamais endommager le tuyau de refroidissement pendant le transport.

• Branchez la cave à une prise unique, laissez un espace de 10 cm entre l’arrière de la cave et le mur. Veillez à la caler parfaitement et à ajuster l’horizontalité de votre cave à vin (l’utilisation d’un niveau à bulles est conseillée). Ceci évitera tout mouvement dû à l’instabilité, générateur de bruit et de vibrations et assurera la parfaite herméticité de la porte. Attention

• Stockez des bouteilles fermées.

• Ne surchargez pas l’appareil.

• N’ouvrez pas la porte plus que nécessaire.

• Ne couvrez pas les clayettes avec des feuilles d’aluminium ou tout autre matériau qui pourrait empêcher une bonne circulation de l’air.

• Si la cave à vin doit être laissée vide pendant une longue période, il est suggéré de débrancher l’appareil et, après un nettoyage très soigneux, de laisser la porte entrouverte pour laisser l’air circuler et prévenir la formation de moisissures et d’odeurs. ATTENTION : merci d’éloigner l’appareil de toute substance qui pourrait entrainer un risque d’incendie. Plages de températures ambiantes Cet appareil est indiqué pour un fonctionnement dans des pièces dont la température ambiante est bien spécifique, cette classe climatique est indiquée sur la plaque signalétique. CLASSE SYMBOLE PLAGE DE TEMPÉRATURE AMBIANTE (°C) Tempérée élargie

De +10 à +32 Tempérée

De +16 à +32 Subtropicale

De +16 à +38 Tropicale

De +16 à +43 Cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 32 °C. Réversibilité de la porte Le panneau de contrôle se situe sur la porte elle-même de votre cave de service, veuillez donc noter que la porte n’est pas réversible.18 Montage de la poignée Pour installer la poignée fournie avec votre cave à vin, nous vous invitons à suivre les instructions ci- dessous :

- Retirez le joint intérieur de la porte du côté où la poignée doit être installée. Vous pouvez voir deux trous destinés à l'installation de la poignée. Aucun outil n’est nécessaire, le joint peut être facilement retiré à la main. - Installez la poignée fermement comme indiqué ci-dessus avec deux vis. Attention, à ne pas visser trop fort car cela pourrait endommager l'assemblage de la poignée ou la surface de la porte vitrée. - Replacez le joint d'étanchéité de la porte dans sa position d'origine. Assurez-vous qu’il soit bien repositionné et qu’il permette une parfaite herméticité.

5. INSTRUCTIONS D’UTILISATION

Il est recommandé d’installer votre appareil dans un endroit où la température ambiante est comprise entre 16-32 °C. Si la température ambiante est supérieure ou inférieure à la température recommandée, le rendement de l'unité peut être influencé et il peut être impossible d'obtenir une température entre 5-20°C. La température ambiante a une incidence sur la température intérieure et l’hygrométrie de votre cave. Pour un fonctionnement optimal, les réglages de votre cave sont effectués pour des températures ambiantes de 23°C à 25°C. Panneau de contrôle simple zone : (CS31B1/CS41B1/CS63B1)

Joint Poignée Cadre de porte Vis19 Panneau de contrôle double zone : (CD41B1/CD56B1/CD110B1)

Verrouillage et déverrouillage du panneau de contrôle - Déverrouillage : appuyer sur le bouton A pendant 3 secondes pour déverrouiller le panneau de contrôle, l’icône H disparaitra. - Verrouillage automatique : Le panneau de contrôle se verrouillera automatiquement après 15 secondes d’inactivité. - Déverrouillage automatique : En cas d’alarme ou d’erreur, le panneau de contrôle se déverrouillera automatiquement. Afficher la température actuelle de la cave La température affichée sur l’écran du panneau de contrôle est la température sélectionnée. Pour afficher la température actuelle de la cave, déverrouiller le panneau de contrôle et appuyer sur la touche A. Les valeurs M/D/E afficheront les températures actuelles de la cave. Pour revenir à la température sélectionnée, appuyer de nouveau sur la touche A. En cas de non activité, la température sélectionnée sera de nouveau affichée après 6 secondes. Note : La température actuelle est donnée à titre d’information, elle ne peut pas être ajustée et dépend des différentes phases de refroidissement. Un écart de +/- 2°C avec la température sélectionnée est normale. Réglage de la température Simple zone (CS31B1/CS41B1/CS63B1) - Déverrouiller le panneau de contrôle - Appuyer sur la touche L pour augmenter la température de 1°C ou 1°F - Appuyer sur la touche N pour réduire la température de 1°C ou 1°F - L’affichage de la température clignotera pendant le réglage, vous pouvez ajuster la température entre 5-20°C ou 41-68°F. Pour sortir du réglage de la température vous pouvez appuyer sur A ou attendre 6 secondes, l’écran arrêtera de clignoter et le panneau de contrôle se verrouillera automatiquement après 15 autres secondes. Double zone (CD41B1/CD56B1/CD110B1) - Déverrouiller le panneau de contrôle - Zone supérieure : o Appuyer sur la touche C pour augmenter la température de 1°C ou 1°F. o L’affichage de la température D clignotera pendant le réglage, vous pouvez ajuster entre 5-12°C ou 41-54°C. Une fois la température maximale atteinte, la sélection recommence avec la température minimale. - Zone inférieur :20 o Appuyer sur la touche I pour augmenter la température de 1°C ou 1°F. o L’affichage de la température E clignotera pendant le réglage, vous pouvez ajuster entre 12-20°C ou 54-68°C. Une fois la température maximale atteinte, la sélection recommence avec la température minimale. Pour sortir du réglage de la température vous pouvez appuyer sur A ou attendre 6 secondes, l’écran arrêtera de clignoter et le panneau de contrôle se verrouillera automatiquement après 15 autres secondes. IMPORTANT : L’appareil peut fonctionner avec les deux zones de température réglées à 12°C. Cependant, pour une performance optimale, nous vous conseillons de régler une différence de minimum 3°C. L’écart maximum de température entre les deux zones est de 10°C. Attention, toujours mettre la température la plus élevée dans la zone inférieure. Lumière - Déverrouiller le panneau de contrôle - Appuyer sur la touche K pour allumer la lumière - Pour éteindre la lumière, appuyer de nouveau sur la touche K Celsius / Fahrenheit - Déverrouiller le panneau de contrôle - Pour changer l’unité d’affichage du panneau de contrôle, appuyer sur la touche J, l’icône G indiquera l’unité sélectionnée. Lorsque la température ambiante est de 25°C et que le refroidisseur de vin n'a pas de bouteille, il faut environ XXX

pour augmenter la température du refroidisseur de vin de 5°C à 12°C. Dans les mêmes circonstances, il faudra environ XXX² pour faire baisser la température du refroidisseur de 12°C à 5°C. Moins la température est élevée, moins il faudra de temps. La température de réglage de la zone supérieure doit être inférieure à celle de la zone inférieure Ref XXX

Mode silence Les caves sont conçues pour préserver vos vins dans de parfaites conditions sur de longues périodes en toute sécurité. Toutefois, les systèmes à refroidissement ventilé peuvent occasionner des nuisances sonores. Ainsi, vous avez la possibilité de désactiver le ventilateur pour basculer sur le mode silence en appuyant sur la touche B, l’icône F de la fenêtre disparaitra. À l’inverse, pour désactiver ce dernier et revenir au mode normal, appuyer sur la touche B, l’icône F de la fenêtre apparaitra. Lorsque cette fonction est activée, la répartition de la température dans la cavité n’est plus aussi uniforme, de petits écarts de température peuvent être constatés entre le haut et le bas de la cave. Pour les caves doubles zone de température, seule la zone supérieure peut être affectée par les écarts de température.21

Fonction économie d’énergie pour l’écran Après une inactivité de plus de 90 secondes, l’écran deviendra automatiquement plus sombre afin d’économiser de l’énergie. L’écran retrouvera sa lumière initiale une fois le panneau de contrôle déverrouillé.

Régulation climatique Selon les conseils de spécialistes, la température idéale pour le stockage du vin est d'environ 12°C, dans une fourchette allant de 10 à 14°C. Il ne faut pas confondre cette température avec la température de service qui peut varier de 5 à 20°C en fonction de la nature du vin. Il est particulièrement important d'éviter les changements brusques de température. Conçu par des spécialistes, cet appareil, à la différence d'un réfrigérateur simple, tient compte de la sensibilité des grands crus à des variations brusques de température en assurant une régulation pour obtenir une température moyenne constante. Le système d’humidification L’hygrométrie de nos caves se régule par elle-même par le principe de l’hygrodynamie. En période de refroidissement, il y a une formation de givre (le froid assèche l’air), le taux d’humidité peut chuter jusqu’à 50%. En période de réchauffement, le givre fond et le taux peut grimper au-delà de 75%. En faisant la moyenne des 2 valeurs, nous obtenons un taux d’humidité adapté au stockage de vin. Il est impératif de raisonner en valeur moyenne sur plusieurs cycles et non à partir d’un relevé ponctuel. Dans le cas où vous souhaitez augmenter le taux d’humidité au sein de votre cave à vin, vous pouvez disposer un bol d’eau tout en bas de votre appareil, en veillant à ce qu’il soit stable et ne se renverse pas. Le système anti-vibration Le compresseur frigorifique est équipé d’amortisseurs spéciaux (les silent-blocks) et la cuve intérieure est isolée de la carrosserie par une épaisse couche de mousse de polyuréthane. Ces caractéristiques permettent d’éviter la transmission de vibration à vos vins. Dégivrage Votre appareil est équipé d’un cycle automatique de dégivrage. Pendant l’arrêt du cycle de refroidissement, les surfaces réfrigérées de l’appareil dégivrent automatiquement. L’eau de dégivrage ainsi récupérée est évacuée vers un bac d’évaporation des condensas qui est situé à l’arrière de l’appareil près du compresseur. La chaleur produite par le compresseur évapore ensuite les condensas récupérés dans le bac. Fonction de mémorisation de la température Dans le cas d’une coupure de courant, la cave peut mémoriser les derniers paramétrages et, lorsque l’électricité reviendra, ces mêmes paramètres seront à nouveau opérationnels. Alarme de température Cette cave est équipée d’une alarme de température haute et basse. L’appareil émettra une alarme sonore et l’écran affichera en alternance le code alarme HI ou LO ainsi que la température actuelle de la cave. L’alarme se désactive en appuyant sur l’un des boutons. Veuillez dans ce cas, débrancher votre cave et contacter votre service Après-vente.22

Les quantités maximales de chargement annoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles, et permettent (comme les litrages des réfrigérateurs) d’avoir une estimation rapide de la taille de l’appareil. Elles correspondent à des tests effectués avec une bouteille étalon : la bouteille de type « bordelaise tradition en 75 cl » (la normalisation reconnaît pour chaque forme de bouteille, une origine géographique : bordelaise, bourguignonne, provençale, etc. et un type : tradition, lourde, allégée, flûte, etc., comportant chacune des diamètres et des hauteurs qui leurs sont propres.) Dans la réalité, on pourrait ranger, à l’extrême, plus de bouteilles en empilage monotype et sans clayettes mais une «cave variée » se constitue d’une grande variété de bouteilles et l’aspect « pratique » de la gestion quotidienne d’une cave limite son chargement. Vous en chargerez donc probablement un peu moins que le maxima annoncé. Types de bouteilles : Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes. Il en existe de nombreux autres de toutes contenances et toutes formes. A titre d’exemple, si l’on charge exclusivement une cave de bouteilles de Bourgogne, on remarquera être environ 30% sous la quantité initiale calculée à partir de Bordeaux. Capacité annoncée La capacité annoncée est la capacité maximale calculée avec un nombre de clayette définie qui varie selon les modèles. Ce standard est calculé avec des bouteilles 75cl type bordeaux tradition. Tout autre type de format de bouteilles ainsi que l’ajout de clayettes réduiront considérablement la capacité de stockage. Pour la référence CS31B1, la capacité maximale a été calculée avec 3 clayettes. Pour la référence CS41B1, la capacité maximale a été calculée avec 4 clayettes. Pour la référence CS63B1, la capacité maximale a été calculée avec 4 clayettes. Pour la référence CD41B1, la capacité maximale a été calculée avec 4 clayettes. Pour la référence CD56B1, la capacité maximale a été calculée avec 4 clayettes. Pour la référence CD110B1, la capacité maximale a été calculée avec 4 clayettes.23 Exemples de températures de service À respecter lors de vos dégustations pour éviter de passer à côté de la richesse des arômes de vos vins ! Les opinions varient, la température ambiante également mais beaucoup s’accordent sur : Grands vins de Bordeaux – Rouges 16 – 17°C Grands vins de Bourgogne – Rouges 15 – 16°C Grands crûs de vins blancs secs 14 – 16°C Rouges légers, fruités, jeunes 11 – 12°C Rosés de Provence, vins de primeur 10 – 12°C Blancs secs et vins de pays rouges 10 – 12°C Vins de pays blancs 8 – 10°C Champagnes 7 – 8°C Vins liquoreux 6°C

8. NETTOYAGE ET ENTRETIEN

Avant de nettoyer votre appareil (opération à faire régulièrement), débranchez l’appareil en retirant la prise de courant ou en débranchant le fusible dont elle dépend. Nous vous conseillons, avant la première utilisation et de façon régulière, de nettoyer l’intérieur comme l’extérieur (face avant, latérales et dessus) avec un mélange d’eau tiède et de produit de lavage doux. Rincez avec de l’eau pure, laissez sécher totalement avant de rebrancher. N’utilisez ni solvants, ni agents abrasifs. Lors de la première mise sous tension, des odeurs résiduelles peuvent subsister. Dans ce cas, faites fonctionner l’appareil à vide pendant quelques heures, en paramétrant la température la plus froide. Le froid annihilera ces odeurs possibles. En cas de coupure de courant La majorité des coupures de courant sont résolues pendant une courte période. Une coupure de 1 ou 2 heures n’affectera pas les températures de votre cave. Afin de protéger vos vins pendant les coupures de courant, pensez à minimiser le nombre d’ouvertures de porte. Pour des coupures de courant de très longue durée, prenez les mesures nécessaires pour protéger votre vin.

• Si l’appareil est débranché, éteint ou s’il y a une coupure de courant vous devez attendre de 3 à 5 minutes avant de le redémarrer. Si vous essayez de le redémarrer avant ce délai, le compresseur se mettra en fonction seulement au bout de 3/5 minutes (si la température le nécessite).

• Au premier démarrage et suite à un arrêt prolongé de la cave, il est possible qu’au moment du redémarrage les températures choisies et celles affichées ne correspondent pas. Ceci est normal. Il sera alors nécessaire d’attendre quelques heures avant que les températures retrouvent leur stabilité. Si vous partez en vacances

• Courts séjours : laissez votre cave fonctionner pendant votre séjour si celui-ci dure moins de 3 semaines.

• Longs séjours : si votre appareil venait à ne pas être utilisé pendant plusieurs mois, retirez toutes les bouteilles et tous les accessoires, éteignez et débranchez l’appareil de la prise de courant. Nettoyez et séchez soigneusement l’intérieur et l’extérieur de l’appareil. Laissez également la porte ouverte, en la bloquant si nécessaire, pour éviter la formation de condensas, odeurs, moisissure. Si vous devez déplacer votre cave à vin

• Débranchez votre cave avant toute opération.

• Enlevez toutes les bouteilles présentes dans la cuve et fixez les éléments mobiles.24

• Pour éviter d’endommager les vis de mise à niveau des pieds, vissez-les à fond dans leur base.

• Fermez entièrement la porte.

• Déplacez l’appareil en position verticale de préférence ou notez à partir des inscriptions portées sur l’emballage, le sens sur lequel peut être couché l’appareil. Protégez également votre appareil avec une couverture ou un tissu similaire. Économies d’énergie

• L’appareil doit être placé dans un local frais (mais au-dessus de +16°C), loin de toute source de chaleur (autres appareils ménager) et d’une exposition directe au soleil.

• Le local où est placé l’appareil doit être ventilé. Ne couvrez jamais les aérations.

• N’ouvrez pas plus la porte que nécessaire.

Malgré tout le soin que nous apportons à nos fabrications, une panne n’est jamais totalement exclue. Avant de contacter le service après-vente de votre revendeur, vérifiez néanmoins que :

• La prise de courant est toujours en place

• Il n’y a pas de coupure de courant

• Que la panne n’a pas pour origine l’une de celles décrites dans le tableau en fin de ce manuel. IMPORTANT : si le cordon d’alimentation fourni est endommagé, il doit être remplacé par le fabricant, un service agréé de la marque ou du revendeur. Dans tous les cas, il doit être remplacé par un personnel qualifié pour éviter tout risque de blessure. SI CES CONTROLES NE DONNENT RIEN, CONTACTEZ ALORS LE SERVICE APRES-VENTE DE VOTRE REVENDEUR. ATTENTION ! Débranchez la prise murale avant toute opération d’entretien ou réparation !

10. PIÈCES DÉTACHÉES ET SAV

Les pièces de rechange esthétiques et fonctionnelles sont mises à disposition des réparateurs professionnels et utilisateurs finaux pendant une période minimale de 10 ans à compter de la mise sur le marché de la dernière unité du modèle. La liste des pièces de rechange et la procédure pour les commander (accès professionnels / accès particulier) sont accessibles sur le site internet suivant : www.interfroidservices.fr ou par voie postale à l’adresse suivante : Interfroid Services, 143 Bd Pierre Lefaucheux - 72230 ARNAGE. Toutes les caves FRIO bénéficient d’une garantie pièces de 1 an.25

11. PROBLEME ET CAUSE POSSIBLE

Vous pouvez résoudre de nombreux problèmes simples de votre cave à vins, en évitant de faire appel à votre service après-vente. Essayez avec les suggestions ci-dessous. PROBLEME CAUSE POSSIBLE La cave ne démarre pas

• La prise de l’appareil n’est pas branchée

• Le bouton marche/arrêt est sur la position arrêt

• Le fusible a sauté au niveau de votre installation électrique La cave ne refroidit pas assez

• Contrôlez la température choisie

• La température externe est au-delà de la température d’application de la cave

• La porte de la cave est ouverte trop souvent

• La porte n’est pas bien fermée

• Le joint de la porte n’est pas étanche

• Il n’y a pas assez d’espace autour de l’appareil Le compresseur démarre et s’arrête fréquemment

• La température externe est trop élevée

• Une grosse quantité de bouteilles a été mise dans la cave

• La porte de la cave est ouverte trop fréquemment

• La porte n’est pas bien fermée

• Le réglage n’a pas été fait correctement

• Le joint de la porte n’est pas étanche La lumière ne fonctionne pas

• La prise de l’appareil n’est pas branchée

• Le fusible a sauté au niveau de votre installation électrique

• Le LED est hors service/a grillé

• Le bouton de la lumière est sur arrêt Vibrations

• Contrôlez et assurez-vous que la cave soit bien au niveau La cave semble faire beaucoup de bruit

• Un bruit qui ressemble à de l’eau qui circule est produit par le gaz réfrigérant, ce qui est normal

• En fin de cycle du compresseur, il est possible d’entendre un bruit d’eau qui circule

• Des contractions et des expansions des parois internes peuvent provoquer des claquements

• La cave n’est pas à niveau

• Vérifiez que le ventilateur est en bon état La porte ne se ferme pas bien

• La cave n’est pas à niveau

• Le joint de la porte est sale ou abîmé

• Les clayettes ne sont pas bien positionnées

• Une partie du contenu empêche la porte de se fermer L’écran d’affichage ne fonctionne pas correctement

• Le panneau de contrôle ne fonctionne pas

• La platine de puissance est cassée

• La prise de l’appareil n’est pas branchée

• La sonde ne fonctionne pas Code erreur « HH » ou « LL »

• La sonde ne fonctionne pas

• Contacter le service après ventes26 Remplacement de la lampe d’éclairage Cet appareil est constitué de diodes électroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est normalement suffisante pour qu’aucun changement ne soit effectué. Si toutefois, et malgré tout le soin apporté lors de la fabrication de votre cave à vin, les LED étaient défectueuses, veuillez contacter votre service après-vente pour toute intervention.

Ce produit est conforme à la Directive UE 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). En vous assurant que ce produit est éliminé correctement, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine qui pourraient être dues à la manipulation inappropriée des déchets de ce produit. Le symbole de poubelle barrée apposé sur l’appareil indique que ce produit devra, à la fin de son cycle de vie, être traité séparément des autres déchets domestiques. Il devra donc être emmené dans un centre de collecte sélective destiné aux appareils électriques et/ou électroniques ou bien, si vous achetez un appareil équivalent, au revendeur de ce nouvel appareil. L’utilisateur est responsable d’apporter l’appareil en fin de vie aux structures de collecte appropriées. Une collecte sélective et adéquate visant à envoyer l’appareil inutilisé au recyclage, au traitement et à une élimination compatible avec l’environnement, contribue à éviter les effets négatifs possibles sur l’environnement, sur la santé et favorise le recyclage des matériaux dont le produit est composé. Pour obtenir des renseignements plus détaillés sur les systèmes de collecte disponibles, s’adresser au service local d’élimination des déchets ou bien au magasin où l’appareil a été acheté

Dans un souci d’amélioration constante de nos produits, nous nous réservons la possibilité de modifier les caractéristiques techniques sans préavis. Les garanties des produits de la marque CLIMADIFF sont exclusivement énoncées par les distributeurs que nous avons choisis. Aucun élément des présentes ne peut être interprété comme une garantie supplémentaire. La société FRIO ENTREPRISE ne peut être tenue responsable des erreurs ou des omissions techniques et de rédaction dans les présentes. Document non contractuel.27 Before use, please read and follow the safety rules and operating instructions in this manual. Firstly, we would like to thank you for purchasing a CLIMADIFF product and hope that this appliance fully lives up to your expectations. This appliance enables you to bring your bottles at room temperature or bring them to service temperature (depending on the bottles) thanks to its wide adjustment range.
