MODE D'EMPLOI MEX-N5100BT SONY
Pour le raccordement/l'installation, reportez-vous à la page 30.
Pour annuler la démonstration (DEMO), reportez-vous à la page 17.
Pour votre sécurité, veuillez installer cet appareil dans le tableau de bord de la voiture en tenant compte du fait que l'arête de l'appareil chauffe en cours d'utilisation.
Pour de plus amples détails, reportez-vous à la section « Raccordement/Installation » (page 30).
Fabriqué en Thaïlande
Propriétés des diodes laser
- Durée d'émission : ininterrompue
- Puissance du laser : inférieure à 53,3 μW (Cette puissance correspond à la valeur mesurée à une distance de 200 mm de la surface de la lentille de l'objet du bloc de saisie optique avec une ouverture de 7 mm.)
La plaque signalétique reprenant la tension d'alimentation, etc. se trouve sur le dessous du châssis.
Par la présente, Sony Corporation déclare que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.
Pour toute information complémentaire, veuillez consulter l'URL suivante :
http://www.compliance.sony.de/
Fabricant : Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon
Pour toute question relative à la conformité des produits dans l'UE : Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne
Veillez à activer la fonction AUTO OFF (page 18). L'appareil s'éteindra complètement et automatiquement à l'issue d'un délai défini une fois l'appareil mis hors tension, afin d'éviter que la batterie ne se décharge. Si vous n'activez pas la fonction AUTO OFF, appuyez sur la touche OFF et maintenez-la enfoncée jusqu'à ce que l'affichage disparaisse chaque fois que vous coupez le contact.
Avis d'exclusion de responsabilité relatifs aux services proposés par des tiers
Les services proposés par des tiers peuvent être modifiés, suspendus ou clôturés sans avis préalable. Sony n'assume aucune responsabilité dans ce genre de situation.
Notification importante
Attention
SONY NE PEUT EN AUCUN CAS ÊTRE TENU RESPONSABLE DE TOUT DOMMAGE DIRECT OU INDIRECT OU DE TOUT AUTRE DOMMAGE, Y COMPRIS, SANS LIMITATION, TOUTE PERTE DE REVENU, DE DONNÉES, D'UTILISATION DU PRODUIT OU DE TOUT ÉQUIPEMENT ASSOCIÉ, DU TEMPS D'ARRÊT LIÉ À OU DÉCOULANT DE L'UTILISATION DE CE PRODUIT, MATÉRIEL ET/OU LOGICIEL.
Cher client, ce produit comprend un émetteur radio. Conformément au Règlement n°10 de l'UNCE, un constructeur de véhicule peut imposer des exigences spécifiques pour l'installation des émetteurs radio dans les véhicules.
Consultez le mode d'emploi de votre véhicule, contactez le fabricant de votre véhicule ou votre revendeur avant d'installer ce produit dans votre véhicule.
Appels d'urgence
Cet appareil mains libres BLUETOOTH et l'appareil électronique connecté au système mains libres fonctionnent grâce à des signaux radio, des réseaux mobiles et terrestres, ainsi que grâce à des fonctions programmées par l'utilisateur, qui ne peuvent garantir la connexion dans toutes les conditions.
Par conséquent, ne vous reposez pas uniquement sur les périphériques électroniques pour vos communications importantes (telles que les urgences médicales).
- Les émissions d'hyperfréquences d'un périphérique BLUETOOTH peuvent perturber le fonctionnement des appareils médicaux électroniques. Mettez cet appareil ainsi que les autres périphériques BLUETOOTH situés dans les endroits suivants hors tension afin d'éviter tout accident.
- Endroits où du gaz inflammable est présent, dans un hôpital, un train, un avion ou une station-service - À proximité de portes automatiques ou d'alarmes incendie
- Cet appareil prend en charge les capacités de sécurité conformes à la norme BLUETOOTH pour offrir une connexion sécurisée lors de l'utilisation de la technologie sans fil BLUETOOTH ; cependant, la sécurité peut être insuffisante selon le réglage. Soyez prudent lorsque vous communiquez au moyen de la technologie sans fil BLUETOOTH.
- Nous ne pouvons être tenus responsables de la fuite d'informations lors d'une communication BLUETOOTH.
Si vous avez des questions ou des problèmes concernant cet appareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre revendeur Sony.
Table des matières
Emplacement des commandes 5
Préparation
Retrait de la façade 6
Réinitialisation de l'appareil 7
Réglage de l'horloge 7
Préparation d'un périphérique BLUETOOTH. 7
Connexion d'un iPod/périphérique USB. 9
Connexion d'un autre appareil audio portatif . . . 9
Utilisation de la radio
Utilisation de la radio 10
Utilisation du système RDS (Système de radiocommunication de données) 10
Lecture
Lecture d'un disque 11
Lecture d'un iPod/périphérique USB 11
Lecture d'un périphérique BLUETOOTH 12
Recherche et lecture de plages 12
Appels en mains libres (via BLUETOOTH uniquement)
Réception d'un appel 13
Émission d'un appel 13
Opérations réalisables pendant un appel 14
Fonctions utiles
SongPal avec iPhone/téléphone Android 15
Utilisation de Siri Eyes Free 17
Réglages
Désactivation du mode DEMO. 17
Réglages de base 17
Configuration générale (GENERAL) 17
Configuration du son (SOUND) 18
Configuration de l'affichage (DISPLAY) 20
Configuration BLUETOOTH (BT) 21
Configuration de SongPal (SONGPAL) 21
Mise à jour du firmware 22
Précautions 22
Entretien. 23
Spécifications 23
Dépannage 25
Liste des pièces pour installation 30

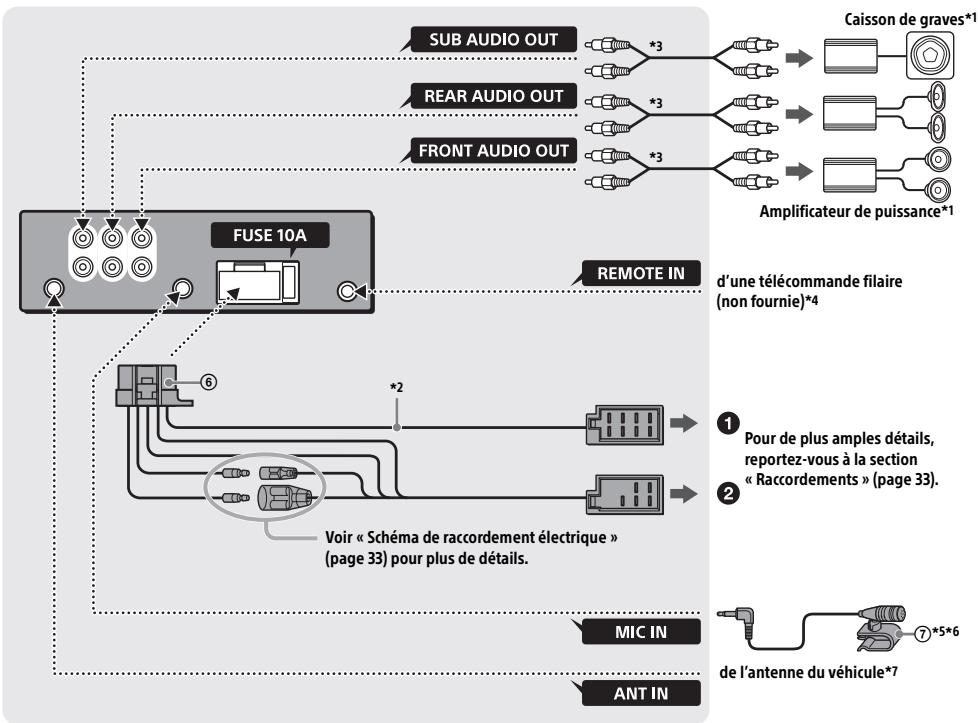

Connexion (Pour le modèle MEX-N5100BT)...... 31

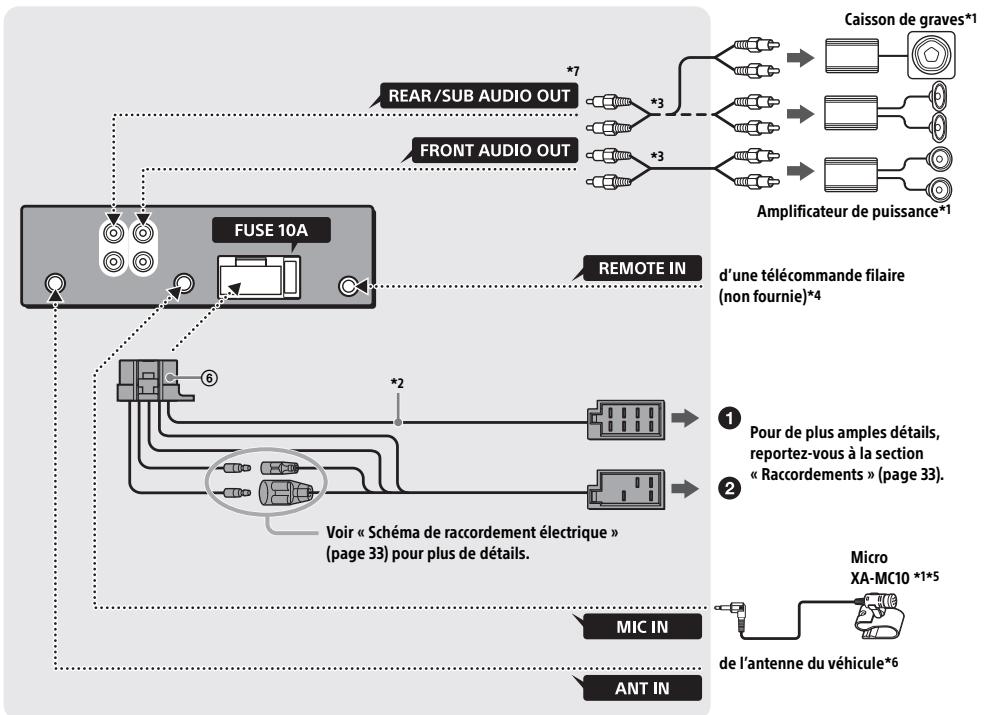

Connexion (Pour le modèle MEX-N4100BT)..... 32
Installation 34
Emplacement des commandes

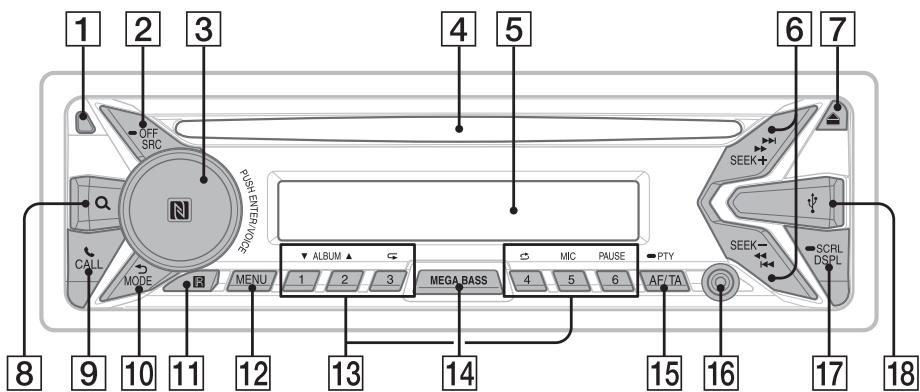

Appareil principal
Façade retirée (Intérieur)
1 Touche de déverrouillage de la façade 2 SRC (Source)
Permet de mettre l'appareil sous tension. Permet aussi de changer de source.
OFF
Appuyez sur la touche et maintenez-la enfoncée pendant 1 seconde pour désactiver la source et afficher l'horloge.
Appuyez sur la touche et maintenez-la enfoncée pendant plus de 2 secondes pour mettre l'appareil hors tension et pour faire disparaître l'affichage.
3 Molette de réglage
Tournez cette commande pour régler le niveau du volume.
PUSH ENTER
Permet d'accéder à l'élément sélectionné. Appuyez sur SRC, tournez, puis appuyez pour changer de source.
Appuyez sur la touche et maintenez-la enfoncée plus de 2 secondes pour activer la fonction « SongPal » (connexion).
VOICE (page 14, 16, 17)
Permet d'activer la fonction de numérotation vocale et la reconnaissance vocale lorsque la fonction « SongPal » (téléphone Android™ uniquement) ou Siri (iPhone uniquement) est active.
Touchez la molette de réglage avec un téléphone Android pour établir une connexion BLUETOOTH.
Fente d'insertion des disques 5 Fenêtre d'affichage 6 SEEK+/-
Permettent de régler des stations automatiquement. Appuyez sur la touche et maintenez-la enfoncée pour rechercher une station manuellement.
I< ▷ I (Précédent/Suivant) ◁ / ▷ (Recul rapide/Avance rapide)
7 △ (Éjection du disque) Q (Rechercher) (page 13)
Permet d'accéder au mode de recherche pendant la lecture.
9 CALL Permet d'accéder au menu d'appel. Permet de recevoir/terminer un appel. Appuyez sur la touche et maintenez-la enfoncée pendant plus de 2 secondes pour permuter le signal BLUETOOTH. 10 ⊃ (Retour) Permet de revenir à l'affichage précédent. MODE (page 10, 12, 15) 11 Récepteur de la télécommande
12 MENU*
Permet d'ouvrir le menu de configuration.
- Non disponible lorsque le téléphone BT est sélectionné.
13 Touches numériques (1 à 6)
Permettent de recevoir les stations radio mémorisées. Appuyez sur une touche et maintenez-la enfoncée pour mémoriser une station.
Permettent aussi d'appeler un numéro de téléphone mémorisé. Appuyez sur une touche et maintenez-la enfoncée pour mémoriser un numéro de téléphone.
ALBUM▼/▲
Permettent de sauter un album pour le périphérique audio. Appuyez sur la touche et maintenez-la enfoncée pour sauter des albums en continu.
↪ (Répéter)
(Aléatoire)
MIC (page 14)
PAUSE
14 MEGA BASS
Appuyez pour activer/désactiver la fonction MEGA BASS.
15 AF (Fréquences alternatives)/TA (Messages de radioguidage)
Réglage de AF et TA.
Appuyez sur la touche et maintenez-la enfoncée pour sélectionner PTY en RDS.
16 Prise d'entrée AUX
17 DSPL (Affichage)
Appuyez pour changer les rubriques d'affichage.
SCRL (Défilement)
Appuyez sur la touche et maintenez-la enfoncée pour faire défiler un élément d'affichage.
18 Port USB
19 RESET (Intérieur) (page 7)
20 Micro (Intérieur) (Modèle MEX-N4100BT uniquement)
Pour garantir le bon fonctionnement de la fonction mains libres, ne couvrez pas le micro avec de l'adhésif, etc.
Préparation
Retrait de la façade
Vous pouvez retirer la façade de cet appareil pour le protéger du vol.
1 Appuyez sur la touche OFF ① et maintenez-la enfoncée jusqu'à ce que l'appareil se mette hors tension, appuyez sur la touche de déverrouillage de la façade ②, puis tirez la façade vers vous pour la retirer.
Alarme d'avertissement
Si vous mettez la clé de contact en position OFF sans retirer la façade, l'alarme d'avertissement retentit pendant quelques secondes. L'alarme retentit uniquement lorsque l'amplificateur intégré est utilisé.
Numéros de série
Vérifiez que les numéros de série au bas de l'appareil et à l'arrière de la façade correspondent. Sinon, vous ne pouvez pas procéder au pairage BLUETOOTH et à la connexion/déconnexion par NFC.
Installation de la façade
Réinitialisation de l'ordinateur
Avant la première mise en service de l'appareil ou après avoir remplacé la batterie du véhicule ou modifié les raccordements, vous devez réinitialiser l'appareil. Après avoir enlevé la façade, appuyez sur le bouton RESET avec un stylo-bille, etc.
Remarque
Une pression sur la touche RESET remet l'heure à zéro et efface certaines informations mémorisées.
Réglage de l'horloge
1 Appuyez sur la touche MENU, tournez la molette de réglage pour sélectionner [SET GENERAL], puis appuyez dessus. 2 Tournez la molette de réglage pour sélectionner [SET CLOCK-ADJ], puis appuyez dessus.
L'indication des heures clignote.
3 Tournez la molette de réglage pour régler l'heure et les minutes.
Appuyez sur SEEK + / - pour déplacer l'indication numérique.
4 Une fois les minutes réglées, appuyez sur MENU.
La configuration est terminée et l'horloge démarre.
Pour afficher l'horloge
Appuyez sur DSPL.
Préparation d'un périphérique BLUETOOTH
Vous pouvez profiter de la musique ou passer des appels en mains libres en fonction de l'appareil compatible BLUETOOTH. Il peut s'agir d'un smartphone, d'un téléphone mobile ou d'un appareil audio (ci-après appelé « périphérique BLUETOOTH »), sauf indication contraire. Pour de plus amples détails sur la connexion, reportez-vous au mode d'emploi fourni avec le périphérique. Avant de raccorder le périphérique, diminuez le volume de cet appareil pour éviter qu'il soit trop élevé.
En touchant la molette de réglage de l'appareil avec un smartphone compatible NFC*, l'appareil est apparié et connecté automatiquement au smartphone.
- NFC (Near Field Communication) est une technologie qui permet la communication sans fil à courte distance entre plusieurs appareils, comme des téléphones mobiles et des étiquettes IC. Grâce à la fonction NFC, la communication des données peut être établie facilement en touchant simplement le symbole correspondant ou l'emplacement désigné sur les appareils compatibles NFC.
Pour un smartphone doté du système d'exploitation Android 4.0 ou d'une version antérieure, le téléchargement de l'application « NFC Easy Connect » disponible sur Google Play™ est obligatoire. Il est possible que l'application ne puisse pas être téléchargée dans certains pays ou certaines régions.
1 Activez la fonction NFC sur le smartphone.
Pour de plus amples détails, reportez-vous au mode d'emploi fourni avec le smartphone.
2 Touchez la zone du repère en forme de lettre N de l'appareil avec la zone du repère en forme de lettre N du smartphone.
Assurez-vous que s'allume sur l'affichage de l'appareil.
Touchez à nouveau la zone du repère en forme de lettre N de l'appareil avec la zone du repère en forme de lettre N du smartphone.
Remarques
- Lors de la connexion, manipulez le smartphone avec soin pour éviter les rayures.
- La connexion par simple contact n'est pas possible lorsque l'appareil est déjà connecté à un autre appareil compatible NFC. Dans ce cas, déconnectez l'autre appareil et établissez à nouveau la connexion avec le smartphone.
Appairage et connexion d'un périphérique BLUETOOTH
Lorsque vous connectez l'appareil à un périphérique BLUETOOTH pour la première fois, il est nécessaire qu'ils se reconnaissent mutuellement. C'est ce que l'on appelle le « pairage ». Le pairage permet à l'appareil et à d'autres périphériques de se reconnaître mutuellement.
1. Placez le périphérique BLUETOOTH à moins de 1 m de cet appareil. 2. Appuyez sur la touche CALL, tournez la molette de réglage pour sélectionner [SET PAIRING], puis appuyez dessus.
clignote lorsque l'appareil est en mode de veille de pairage.
3. Procédez au pairage sur le périphérique BLUETOOTH afin qu'il détecte cet appareil. 4. Sélectionnez [MEX-XXXX] (nom de votre réseau) sur l'affichage du périphérique BLUETOOTH.
Si le nom de votre modèle n'apparaît pas, recommencez la procédure à partir de l'étape 2.
5. Si la saisie d'une clé d'authentification* est requise sur le périphérique BLUETOOTH, saisissez [0000].
- Selon le périphérique, la clé d'authentification peut être appelée « code d'authentification », « code PIN », « mot de passe », etc.
Une fois le pairage effectué, reste allumé.
6. Sélectionnez cet appareil sur le périphérique BLUETOOTH pour établir la connexion BLUETOOTH.
ou s'allume une fois la connexion établie.
Remarque
Lorsqu'il se connecte à un périphérique BLUETOOTH, cet appareil ne peut pas être détecté par un autre périphérique. Pour permettre la détection, passez en mode de pairage et recherchez l'appareil à partir de l'autre périphérique.
Pour commencer la lecture
Pour de plus amples détails, reportez-vous à la section « Lecture d'un périphérique BLUETOOTH » (page 12).
Annulation du pairage
Lorsque cet appareil est pairé à un périphérique BLUETOOTH, exécutez l'étape 2 pour annuler le mode de pairage.
Connexion à un périphérique BLUETOOTH pairé
Pour utiliser le périphérique une fois le pairage effectué, établissez la connexion à cet appareil. Certains périphériques pairés se connectent automatiquement.
1 Appuyez sur la touche CALL, tournez la molette de réglage pour sélectionner [SET BT SIGNL], puis appuyez dessus. Vérifiez que s'allume. 2 Activez la fonction BLUETOOTH sur le périphérique BLUETOOTH. 3 Réglez le périphérique BLUETOOTH afin qu'il se connecte à cet appareil. ou s'allume.
Icônes affichées :
| # | S'allume lorsqu'il est possible d'appeler en mains libres en aktivant le profil HFP (Handsfree Profile). |
| # | S'allume lorsque l'appareil est lisible en activant le profil A2DP (Advanced Audio Distribution Profile). |
| Y=11 | Indique le niveau de puissance du signal du téléphone mobile connecté. |
Connexion au dernier périphérique connecté depuis cet appareil
Activez la fonction BLUETOOTH sur le périphérique BLUETOOTH.
Appuyez sur SRC puis sélectionnez [BT PHONE] ou [BT AUDIO].
Appuyez sur ENTER pour connecter l'appareil au téléphone mobile ou sur PAUSE pour le connecter au périphérique audio.
Remarque
En cours de transmission audio BLUETOOTH en continu, vous ne pouvez pas vous connecter au téléphone mobile depuis cet appareil. Connectez-vous juste à cet appareil à partir du téléphone mobile.
Conseil
Avec le signal BLUETOOTH activé : si la clé de contact est réglée en position de marche, cet appareil se reconnecte automatiquement au dernier téléphone mobile connecté.

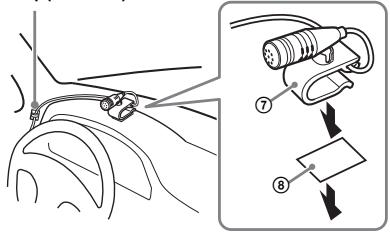

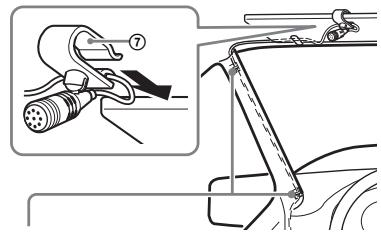

Installation du micro
Pour de plus amples détails, reportez-vous à la section « Installation du micro (Modèle MEX-N5100BT uniquement) » (page 34).

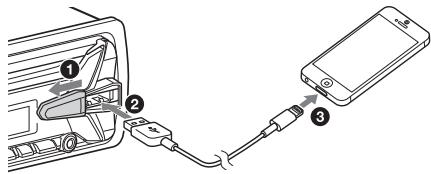

Connexion à un iPhone/iPod (pairage automatique par BLUETOOTH)
Lorsqu'un iPhone/iPod doté d'iOS5 ou d'une version plus récente est connecté au port USB, l'appareil est paié et connecté automatiquement à l'iPhone/iPod.
Pour activer le pairage automatique par BLUETOOTH, allez dans [BT] et assurez-vous que [AUTOPAIR] est réglé sur [ON] (page 21).
1. Activez la fonction BLUETOOTH sur l'iPhone/iPod. 2. Connectez un iPhone/iPod au port USB.
Assurez-vous que s'allume sur l'affichage de l'appareil.
Remarques
Le pairage automatique par BLUETOOTH n'est pas possible lorsque l'appareil est déjà connecté à un autre périphérique BLUETOOTH. Dans ce cas, déconnectez l'autre périphérique et établissez à nouveau la connexion avec l'iPhone/iPod. - Si le pairage automatique par BLUETOOTH n'est pas établi, reportez-vous à la section « Préparation d'un périphérique BLUETOOTH » pour de plus amples détails (page 7).

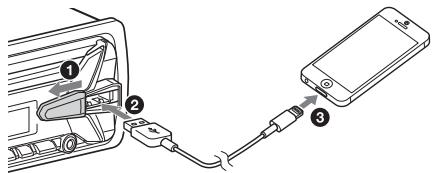

Connexion d'un iPod/périphérique USB
1. Baissez le volume sur l'appareil. 2. Raccordez l'iPod/le périphérique USB à l'appareil.
Pour connecter un iPod/iPhone, utilisez le câble de raccordement USB pour iPod (non fourni).
Connexion d'un autre appareil audio portatif
1. Mettez l'appareil audio portatif hors tension. 2. Baissez le volume sur l'appareil. 3. Raccordez l'appareil audio portatif à la prise d'entrée AUX (mini-prise stéréo) de l'appareil à l'aide d'un cordon de raccordement (non fourni)*.
- Veillez à utiliser une fiche de type droit.
4. Appuyez sur SRC pour sélectionner [AUX].
Adaptation du niveau de volume du périphérique connecté aux autres sources
Démarrez la lecture sur l'appareil audio portatif à un niveau de volume modéré et réglez l'appareil sur votre volume d'écoute habituel.
Appuyez sur MENU, puis sélectionnez [SET SOUND]
puis [SET AUX VOL] (page 20).
Utilisation de la radio
Utilisation de la radio
Pour écouter la radio, appuyez sur SRC afin de sélectionner [TUNER].
Mémorisation automatique (BTM)
1 Appuyez sur la touche MODE pour changer de bande (FM1, FM2, FM3, MW (PO) ou LW (GO)). 2 Appuyez sur la touche MENU, tournez la molette de réglage pour sélectionner [SET GENERAL], puis appuyez dessus. 3 Tournez la molette de réglage pour sélectionner [SET BTM], puis appuyez dessus.
L'appareil mémorise les stations sur les touches numériques dans l'ordre des fréquences.
Syntonisation
1 Appuyez sur la touche MODE pour changer de bande (FM1, FM2, FM3, MW (PO) ou LW (GO)). 2 Procédez à la syntonisation.
Pour effectuer la syntonisation manuelle : Appuyez sur la touche SEEK +/- et maintenez-la enfoncée pour localiser la fréquence approximativement, puis appuyez plusieurs fois sur la touche SEEK +/- pour régler la fréquence souhaitée avec précision.
Pour effectuer la syntonisation automatique
Appuyez sur SEEK +/-
Le balayage s'interrompt lorsque l'appareil capte une station.
Mémorisation manuelle
1. Lorsque vous recevez la station que vous souhaitez mémoriser, appuyez sur une touche numérique (1 à 6) et maintenez-la enfoncée jusqu'à ce que [MEM] apparaisse.
Réception des stations mémorisées
1. Sélectionnez la bande, puis appuyez sur une touche numérique (1 à 6).
Utilisation du système RDS (Système de radiocommunication de données)
Réglage des fonctions AF (Fréquences alternatives) et TA (Messages de radioguidage)
AF règle en permanence la station sur le signal le plus fort du réseau et TA propose les messages et les programmes de radioguidage (TP) disponibles.
1. Appuyez sur AF/TA pour sélectionner [AF-ON], [TA-ON], [AF/TA-ON] ou [AF/TA-OFF].
Mémorisation des stations RDS avec les réglages AF et TA
Vous pouvez présélectionner les stations RDS avec un réglage AF/TA. Réglez AF/TA, puis mémorisez la station à l'aide de la fonction BTM ou manuelle. Si vous effectuez une présélection manuelle, vous pouvez présélectionner aussi des stations non-RDS.
Réception de messages d'urgence
Lorsque la fonction AF ou TA est activée, les messages d'urgence interrompent automatiquement la source sélectionnée en cours de diffusion.
Réglage du niveau de volume pendant la diffusion d'un message de radioguidage
Le niveau sera enregistré dans la mémoire pour les messages de radioguidage suivants, indépendamment du niveau de volume normal.
Écoute continue d'une émission régionale (REGIONAL)
Lorsque les fonctions AF et REGIONAL sont activées, vous ne basculez pas sur une autre station régionale ayant une fréquence plus puissante. Si vous quittez la zone de réception de cette émission régionale, réglez [REG-OFF] dans [GENERAL] en cours de réception FM (page 18).
Cette fonction est inopérante au Royaume-Uni et dans certaines autres régions.
Fonction de liaison locale (Royaume-Uni uniquement)
Cette fonction vous permet de sélectionner d'autres stations locales de la région, même si elles ne sont pas associées à vos touches numériques.
En cours de réception FM, appuyez sur une touche numérique (1 à 6) sur laquelle une station locale est mémorisée. Dans les 5 secondes qui suivent, appuyez de nouveau sur la touche numérique de la station locale. Répétez cette procédure jusqu'à ce que vous captiez la station locale souhaitée.
Sélection de types d'émission (PTY)
1 En cours de réception FM, appuyez sur la touche PTY et maintenez-la enfoncée. 2 Tournez la molette de réglage jusqu'à ce que le type d'émission souhaité apparaisse, puis appuyez dessus.
L'appareil commence à rechercher une station diffusant le type d'émission sélectionné.
Types d'émissions
NEWS (Nouvelles), AFFAIRS (Dossiers d'actualité), INFO (Informations), SPORT (Sports), EDUCATE (Éducation), DRAMA (Théâtre), CULTURE (Culture), SCIENCE (Science), VARIORED (Divers), POP M (Musique pop), ROCK M (Musique rock), EASY M (Musique légère), LIGHT M (Musique classique légère), CLASSICS (Musique classique), OTHER M (Autres styles de musique), WEATHER (Météo), FINANCE (Finance), CHILDREN (Émissions pour les enfants), SOCIAL A (Affaires sociales), RELIGION (Religion), PHONE IN (Émissions ligne ouverte), TRAVEL (Voyage), LEISURE (Loisirs), JAZZ (Jazz), COUNTRY (Musique country), NATIONAL M (Musique nationale), OLDIES (Musique d'autrefois), FOLK M (Musique folk), DOCUMENT (Documentaires)
Réglage de l'heure (CT)
Les données CT accompagnant la transmission RDS assurent le réglage de l'horloge.
1 Réglez [SET CT-ON] dans [SET GENERAL] (page 18).
Lecture
Lecture d'un disque
1 Insérez le disque (étiquette vers le haut).
La lecture commence automatiquement.
Lecture d'un iPod/périphérique USB
Dans ce mode d'emploi, « iPod » est utilisé comme terme générique pour désigner les fonctions iPod de l'iPod et de l'iPhone, sauf mention contraire dans le texte ou les illustrations.
Pour plus de détails sur la compatibilité de votre iPod, consultez la section « À propos de l'iPod » (page 22) ou visitez le site d'assistance indiqué sur la couverture arrière.
Des périphériques USB MSC (Mass Storage Class) et MTP (Media Transfer Protocol) (tels qu'un lecteur Flash USB, un lecteur multimédia numérique ou un téléphone Android) compatibles avec la norme USB peuvent être utilisés avec cet appareil.
Selon le lecteur multimédia numérique ou le téléphone Android, il est obligatoire de sélectionner MTP comme mode de connexion USB.
Remarques
- Pour plus de détails sur la compatibilité de votre périphérique USB, visitez le site d'assistance indiqué sur la couverture arrière.
- La lecture des fichiers suivants n'est pas prise en charge.
MP3/WMA/AAC/FLAC :
- fichiers contenant une protection des droits d'auteur
- fichiers DRM (Gestion des droits numériques)
- fichiers audio multicanaux MP3/WMA/AAC :
- fichiers comprimés sans perte WAV :
- fichiers audio multicanaux
1 Raccordez un iPod/périphérique USB au port USB (page 9).
Si un périphérique est déjà connecté, lancez la lecture en appuyant sur SRC pour sélectionner [USB] ([IPD] apparaît sur l'affichage lorsque l'iPod est identifié).
2 Réglez le volume sur cet appareil.
Pour arrêter la lecture
Appuyez sur la touche OFF et maintenez-la enfoncée pendant 1 seconde.
Pour retirer le périphérique
Arrêtez la lecture, puis retirez le périphérique.
Avertissement concernant l'iPhone
Lorsque vous connectez un iPhone via USB, le volume d'appoint du téléphone est contrôlé par l'iPhone, et non plus par l'appareil. En cours d'appoint, n'augmentez pas le volume de l'appareil par inadvertance, car une fois l'appoint terminé vous risqueriez d'être surpris par l'augmentation soudaine du niveau du son.
Utilisation directe d'un iPod (Commande passager)
1 Pendant la lecture, appuyez sur la touche MODE et maintenez-la enfoncée jusqu'à ce que [MODE IPOD] apparaisse.
L'utilisation de l'iPod devient possible. Notez que le volume peut être réglé uniquement avec l'appareil.
Pour quitter la commande passager
Appuyez sur la touche MODE et maintenez-la enfoncée jusqu'à ce que [MODE AUDIO] apparaisse.
Lecture d'un périphérique BLUETOOTH
Vous pouvez écouter du contenu sur un périphérique connecté qui prend en charge BLUETOOTH A2DP (Advanced Audio Distribution Profile).
1. Établissez la connexion BLUETOOTH avec le périphérique audio (page 8).
2. Appuyez sur SRC pour sélectionner [BT AUDIO].
3. Faites fonctionner le périphérique audio pour commencer la lecture.
4. Réglez le volume sur cet appareil.
Remarques
- Selon le périphérique audio, ses informations, comme le titre, le nombre de plages/la durée et le statut de lecture peuvent ne pas s'afficher sur cet appareil.
- Même si la source change sur cet appareil, la lecture ne s'interrompt pas sur le périphérique audio.
- [BT AUDIO] n'apparaît pas dans l'affichage lorsque l'application « SongPal » est en cours d'exécution via la fonction BLUETOOTH.
Adaptation du niveau de volume du périphérique BLUETOOTH aux autres sources
Démarrez la lecture sur le périphérique audio BLUETOOTH à un niveau de volume modéré et réglez l'appareil sur votre volume d'écoute habituel. Appuyez sur MENU, puis sélectionnez [SET SOUND]
→ [SET BTA VOL] (page 20).
Recherche et lecture de plages
Lecture répétée et aléatoire
1. En cours de lecture, appuyez plusieurs fois sur ⊊ (Répéter) ou ⊋ (Aléatoire) pour sélectionner le mode de lecture souhaité.
Le démarrage de la lecture dans le mode sélectionné peut prendre un certain temps.
Les modes de lecture disponibles diffèrent selon la source audio sélectionnée.
Recherche d'une plage par son nom (Quick-BrowZerTM)
1 Pendant la lecture d'un CD, USB ou BT AUDIO*1, appuyez sur Q (Recherche)*2 pour afficher la liste des catégories de recherche.
Lorsque la liste des plages s'affiche, appuyez plusieurs fois sur → (Retour) jusqu'à ce que la catégorie de recherche souhaitée apparaisse.
1 Disponible uniquement pour les appareils audio qui prennent en charge le profil AVRCP (Audio Video Remote Control Profile) 1.4 ou ultérieur. 2 Pendant la lecture USB, appuyez sur Q (Recherche) pendant plus de 2 secondes pour revenir directement au début de la liste de catégories.
2 Tournez la molette de réglage pour sélectionner la catégorie de recherche de votre choix, puis appuyez pour valider. 3 Répétez l'étape 2 pour chercher la plage souhaitée.
Pour quitter le mode Quick-BrowZer, appuyez sur Q (Rechercher).
Recherche d'éléments par saut (Mode Saut)
1 Appuyez sur Q (Rechercher). 2 Appuyez sur SEEK+. 3 Tournez la molette de réglage pour sélectionner l'élément.
L'appareil effectue des sauts dans la liste par pas de 10 % du nombre total d'éléments.
4 Appuyez sur ENTER pour revenir au mode Quick-BrowZer.
L'élément sélectionné apparaît.
5 Tournez la molette de réglage pour sélectionner l'élément souhaité, puis appuyez dessus.
Pour utiliser un téléphone mobile, connectez-le à cet appareil. Pour de plus amples détails, reportez-vous à la section « Préparation d'un périphérique BLUETOOTH » (page 7).
Réception d'un appel
1 Appuyez sur CALL lorsqu'un appel est reçu avec une sonnerie.
L'appel commence.
Remarque
La sonnerie et la voix de l'utilisateur sont reproduits par les haut-parleurs avant.
Rejet d'un appel
Appuyez sur la touche OFF et maintenez-la enfoncée pendant 1 seconde.
Fin d'un appel
Appuyez de nouveau sur CALL.
Émission d'un appel
Lorsque vous connectez un téléphone mobile qui prend en charge PBAP (Phone Book Access Profile), vous pouvez émettre un appel à partir du répertoire ou de l'historique des appels.
À partir du répertoire
1. Appuyez sur la touche CALL, tournez la molette de réglage pour sélectionner [PHONE BOOK], puis appuyez dessus. 2. Tournez la molette de réglage pour sélectionner une initiale dans la liste des initiales, puis appuyez dessus. 3. Tournez la molette de réglage pour sélectionner un nom dans la liste des noms, puis appuyez dessus. 4. Tournez la molette de réglage pour sélectionner un numéro dans la liste des numéros, puis appuyez dessus.
L'appel commence.
À partir de l'historique des appels
1. Appuyez sur la touche CALL, tournez la molette de réglage pour sélectionner [RECENT CALL], puis appuyez dessus. La liste de l'historique des appels apparaît. 2. Tournez la molette de réglage pour sélectionner un nom ou un numéro de téléphone dans l'historique des appels, puis appuyez dessus. L'appel commence.
En saisissant un numéro de téléphone
1. Appuyez sur la touche CALL, tournez la molette de réglage pour sélectionner [DIAL NUMBER], puis appuyez dessus. 2. Tournez la molette de réglage pour saisir le numéro de téléphone et terminez en sélectionnant [] (espace), puis appuyez sur la touche ENTER*. L'appel commence.
- Appuyez sur SEEK +/- pour déplacer l'indication numérique.
Remarque
[.] apparaît au lieu de [#] sur l'affichage.
En recomposant
1. Appuyez sur la touche CALL, tournez la molette de réglage pour sélectionner [REDIAL], puis appuyez dessus. L'appel commence.
Par numéro de présélection
1. Appuyez sur la touche SRC, tournez la molette de réglage pour sélectionner [BT PHONE], puis appuyez dessus. 2. Appuyez sur une touche numérique (1 à 6) pour sélectionner le contact à appeler. 3. Appuyez sur ENTER. L'appel commence.
Numéros prédéfinis
Vous pouvez mémoriser jusqu'à 6 contacts dans les numéros prédéfinis.
1. Sélectionnez un numéro de téléphone à mémoriser dans les numéros prédéfinis, à partir du répertoire, de l'historique des appels ou en saisissant directement le numéro de téléphone. Le numéro de téléphone apparaît sur l'affichage de cet appareil. 2. Appuyez sur une touche numérique (1 à 6) et maintenez-la enfoncée jusqu'à ce que [MEM] s'affiche. Le contact est mémorisé sous le numéro prédéfini si besoin.
Par repère vocal
Vous pouvez émettre un appel en prononçant le repère vocal mémorisé sur le téléphone mobile auquel vous êtes connecté et qui possède une fonction d'appel vocal.
1. Appuyez sur la touche CALL, tournez la molette de réglage pour sélectionner [VOICE DIAL], puis appuyez dessus. Sinon, appuyez sur VOICE lorsque la fonction « SongPal » est désactivée. 2. Prononcez le repère vocal mémorisé sur le téléphone mobile. Votre voix est reconnue et l'appel est effectué.
Pour annuler un appel vocal, appuyez sur VOICE.
Opérations réalisables pendant un appel
Pour régler le volume de la sonnerie
Tournez la molette de réglage pendant la réception d'un appel.
Pour régler le volume de la voix de l'utilisateur
Tournez la molette de réglage pendant un appel.
Réglage du volume pour le correspondant (réglage du gain du micro)
Appuyez sur la touche MIC. Les niveaux de volume disponibles sont : [MIC-LOW], [MIC-MID], [MIC-HI].
Réduction de l'écho et du bruit (Mode Correcteur d'écho/Correcteur de bruits)
Appuyez sur la touche MIC et maintenez-la enfoncée. Modes disponibles : [EC/NC-1], [EC/NC-2].
Pour basculer entre le mode mains libres et le mode combiné
Pendant un appel, appuyez sur MODE pour basculer le son de l'appel entre l'appareil et le téléphone mobile.
Remarque
Certains téléphones mobiles ne permettent pas d'effectuer cette opération.
Pour vérifier le statut des SMS*
clignote lorsqu'un nouveau SMS est reçu et reste allumé tant qu'il y a des messages non lus.
- Disponible uniquement sur les téléphones mobiles qui prennent en charge le profil MAP (Message Access Profile).
Fonctions utilitaires
SongPal avec iPhone/téléphone Android
Le téléchargement de l'application « SongPal » (version 2.1 ou ultérieure) est obligatoire depuis l'App Store pour l'iPhone et depuis Google Play pour le téléphone Android.
Remarques
Pour votre sécurité, respectez le code de la route ainsi que les règlements locaux en vigueur en veillant à ne pas utiliser l'application pendant la conduite. - « SongPal » est une application qui permet de contrôler les appareils audio Sony compatibles avec « SongPal », grâce à votre iPhone/téléphone Android. - Le contrôle que vous pouvez exercer grâce à « SongPal » varie en fonction de l'appareil connecté. - Afin de pouvoir exploiter les fonctionnalités de « SongPal », consultez les détails relatifs à votre iPhone/téléphone Android. Pour plus d'informations sur « SongPal », consultez le site suivant : http://rd1.sony.net/help/speaker/songpal/
Connexion à SongPal
1. Établissez la connexion BLUETOOTH avec l'iPhone/le téléphone Android (page 7). 2. Lancez l'application « SongPal ». 3. Appuyez sur la touche ENTER de l'appareil et maintenez-la enfoncée pendant plus de 2 secondes.
La connexion à l'iPhone/au téléphone Android démarre.
Pour plus de détails sur les différentes opérations disponibles sur l'iPhone/le téléphone Android, consultez l'aide de l'application.
Si le numéro de l'appareil n'apparaît pas
Assurez-vous que le nombre est affiché (123456, par exemple), puis appuyez sur [Oui] sur votre iPhone/téléphone Android.
Pour mettre fin à la connexion
Appuyez sur la touche ENTER et maintenez-la enfoncée.
Sélection de la source ou de l'application
Vous pouvez sélectionner la source ou l'application souhaitée sur votre iPhone/téléphone Android.
Pour sélectionner la source
Appuyez plusieurs fois sur SRC. Sinon, appuyez sur la touche SRC, tournez la molette de réglage pour sélectionner la source souhaitée, puis appuyez sur ENTER.
Pour afficher la liste de sources
Appuyez sur SRC.
Lorsque vous recevez des SMS ou des notifications de Twitter/Facebook/du calendrier, etc., ces éléments sont immédiatement annoncés via les haut-parleurs de l'appareil.
Pour plus d'informations concernant les paramètres, reportez-vous à l'aide de l'application.
Activation de la reconnaissance vocale (téléphone Android uniquement)
Après avoir enregistré des applications, vous pourrez les contrôler grâce à la commande vocale. Pour plus d'informations, reportez-vous à l'aide de l'application.
Activation de la reconnaissance vocale
1 Appuyez sur VOICE pour activer la reconnaissance vocale. 2 Prononcez la commande vocale souhaitée dans le micro lorsque [Say Source or App] apparaît sur votre téléphone Android.
Remarques
- Dans certains cas, la reconnaissance vocale peut ne pas être disponible.
- Il est possible que la reconnaissance vocale ne fonctionne pas correctement. Cela dépend des performances du téléphone Android connecté. Utilisez la reconnaissance vocale lorsque les bruits tels que les bruits de moteurs sont minimisés.
Réponse à un SMS (téléphone Android uniquement)
Vous pouvez répondre à un message en utilisant la reconnaissance vocale.
1. Activez la reconnaissance vocale puis saisissez « Reply (Répondre) ». L'affichage de saisie des messages apparaît dans l'application « SongPal ». 2. Saisissez une réponse en utilisant la reconnaissance vocale. La liste de messages disponibles apparaît dans l'application « SongPal ». 3. Tournez la molette de réglage pour sélectionner le message souhaité, puis appuyez dessus. Le message est envoyé.
Réglage des paramètres du son et de l'affichage
Vous pouvez régler les paramètres du son et de l'affichage via un iPhone/téléphone Android.
Pour plus d'informations concernant les paramètres, reportez-vous à l'aide de l'application.
Utilisation de Siri Eyes Free
Siri Eyes Free vous permet d'utiliser un iPhone en mains libres, en parlant tout simplement dans le micro. Pour utiliser cette fonction, il est nécessaire de connecter un iPhone à l'appareil par pairage automatique BLUETOOTH. Cette fonction est limitée à l'iPhone 4s ou aux versions ultérieures. Assurez-vous que votre iPhone dispose de la première version d'iOS.
Vous devez exécuter l'enregistrement BLUETOOTH et configurer la connexion de l'appareil et de l'iPhone par avance. Pour de plus amples détails, reportez-vous à la section « Préparation d'un périphérique BLUETOOTH » (page 7).
1. Activez la fonction Siri sur l'iPhone.
Pour de plus amples détails, reportez-vous au mode d'emploi fourni avec l'iPhone.
2. Appuyez sur VOICE.
L'affichage de commande vocale apparaît.
3. Parlez dans le micro quand l'iPhone a émis un bip.
L'iPhone émet à nouveau un bip et Siri commence à répondre.
Pour désactiver Siri Eyes Free
Appuyez sur VOICE.
Remarques
- Selon les conditions d'utilisation, l'iPhone peut ne pas reconnaître votre voix. (Par exemple, si vous êtes dans une voiture en mouvement.)
- Dans les lieux où les signaux iPhone sont difficiles à capter, il est possible que Siri ne fonctionne pas correctement ou que le temps de réponse soit retardé.
- Selon les conditions d'utilisation de l'iPhone, Siri peut ne pas fonctionner correctement ou peut cesser de fonctionner.
- Lors de la lecture d'une plage audio sur un iPhone qui utilise une connexion audio BLUETOOTH, lorsque la plage commence et est lue via BLUETOOTH, Siri cesse automatiquement de fonctionner et l'appareil bascule vers la source audio BLUETOOTH.
- Lorsque Siri est activé pendant la lecture audio, l'appareil peut basculer vers la source audio BLUETOOTH même si vous ne spécifiez pas de dire une phrase.
- Lorsque vous connectez l'iPhone au port USB, Siri peut ne pas fonctionner correctement ou peut cesser de fonctionner.
- N'activez pas Siri sur votre iPhone lorsque vous connectez l'iPhone à l'appareil. Siri peut ne pas fonctionner correctement ou peut cesser de fonctionner.
- Aucun son n'est émis lorsque Siri Eyes Free est activé.
Réglages
Désactivation du mode DEMO
Vous pouvez désactiver l'écran de démonstration qui s'affiche lorsque la source est désactivée et que l'horloge est affichée.
1. Appuyez sur la touche MENU, tournez la molette de réglage pour sélectionner [SET DISPLAY], puis appuyez dessus. 2. Tournez la molette de réglage pour sélectionner [SET DEMO], puis appuyez dessus. 3. Tournez la molette de réglage pour sélectionner [SET DEMO-OFF], puis appuyez dessus.
Le réglage est terminé.
4 Appuyez deux fois sur → (Retour).
L'affichage revient au mode de réception/lecture normal.
Réglages de base
Vous pouvez régler des paramètres dans les catégories de configuration suivantes : Configuration générale (GENERAL), configuration du son (SOUND), configuration de l'affichage (DISPLAY), configuration BLUETOOTH (BT), configuration SongPal (SONPAL) (Non disponible lorsque le téléphone BT est sélectionné.)
1 Appuyez sur la touche MENU. 2 Tournez la molette de réglage pour sélectionner la catégorie de configuration, puis appuyez dessus.
Les paramètres qui peuvent être définis varient selon la source et les réglages.
3 Tournez la molette de réglage pour sélectionner les options, puis appuyez dessus.
Pour revenir à l'affichage précédent
Appuyez sur → (Retour).
Configuration générale (GENERAL)
CLOCK-ADJ (réglage de l'horloge) (page 7)
CAUT ALM (alarme d'avertissement)
Permet d'activer la fonction d'alarme
d'avertissement : [ON], [OFF] (page 6).
(Disponible uniquement lorsque la source est désactivée et que l'horloge est affichée.)
BIP
Permet d'activer le bip sonore : [ON], [OFF].
ARRÊT AUTO
Permet d'éteindre l'appareil automatiquement après un laps de temps choisi lorsque l'appareil est mis hors tension : [NO], [30S] (30 secondes), [30M] (30 minutes), [60M] (60 minutes).
DIRECTION
Permet d'enregistrer/réinitialiser les paramètres de la télécommande au volant.
(Disponible lorsque le câble de connexion (non fourni) est branché.) (Disponible uniquement lorsque la source est désactivée et que l'horloge est affichée.)
COMMANDE AU VOLANT
Permet de sélectionner le mode d'entrée de la télécommande connectée. Pour éviter toute erreur de fonctionnement, vérifiez avant utilisation si le mode d'entrée correspond à la télécommande connectée.
UTILISATEUR
Mode d'entrée de la télécommande au volant (sélectionné automatiquement quand [ÉDITION DIRECTION] est terminé ou en cas d'exécution de [RÉINITIALISATION DIRECTION])
EXTERNE
Mode d'entrée de la télécommande filaire à l'exclusion de la télécommande au volant
ÉDITION DIRECTION (modifications des fonctions au volant)
Permet d'enregistrer les fonctions (SOURCE, ATT, VOL +/-, SEEK +/-, VOICE, CALL) dans la télécommande au volant :
1 Tournez la molette de réglage pour sélectionner la fonction que vous souhaitez attribuer à la télécommande au volant, puis appuyez dessus. Lorsque [REGISTER] clignote, appuyez sur le bouton de la télécommande au volant auquel vous souhaitez attribuer une fonction et maintenez-le enfoncé. Lorsque l'enregistrement est terminé, [REGISTERED] s'affiche. Pour enregistrer d'autres fonctions, répétez les étapes 1 et 2.
STR RESET (réinitialisation des fonctions au volant)
Permet de réinitialiser les paramètres de la télécommande au volant : [YES], [NO].
Remarques
- Lorsque vous réglez ces paramètres, seules les commandes par touches sur l'appareil sont disponibles. Pour des raisons de sécurité, garez votre voiture avant de régler ce paramètre.
- Si une erreur se produit lors de l'enregistrement, toutes les données enregistrées sont réservées. Recommencez l'enregistrement à partir de la fonction qui est à l'origine de l'erreur.
- Il est possible que cette fonction ne soit pas disponible sur certains véhicules. Pour plus de détails sur la compatibilité de votre véhicule, visitez le site d'assistance indiqué sur la couverture arrière.
AUX-A (audio AUX)
Permet d'activer l'affichage de la source AUX : [ON], [OFF]. (Disponible uniquement lorsque la source est désactivée et que l'horloge est affichée.) (Non disponible lorsque la connexion à « SongPal » est établie.)
REAR/SUB (MEX-N4100BT uniquement)
Permet de commuter la sortie audio : [SUB-OUT] (caisson de graves), [REAR-OUT] (amplificateur de puissance). (Disponible uniquement lorsque la source est désactivée et que l'horloge est affichée.)
CT (heure)
Permet d'activer la fonction CT : [ON], [OFF].
RÉGIONAL
Permet de restreindre la réception à une région spécifique : [ON], [OFF]. (Disponible uniquement pendant la réception FM.)
BTM (page 10)
(Disponible uniquement lorsque le syntoniseur est sélectionné.)
FIRMWARE
Permet de vérifier/mettre à jour la version du firmware. Pour plus de détails, consultez le site d'assistance suivant :
http://support.sony-europe.com/
FW VERSION (version du firmware)
Affiche la version actuelle du firmware.
FW UPDATE (mise à jour du firmware)
Lance le processus de mise à jour du firmware : [YES], [NO].
(Disponible uniquement lorsque la source est désactivée et que l'horloge est affichée.)
Configuration du son (SOUND)
Ce menu de configuration est disponible lorsque n'importe quelle source est sélectionnée à l'exception du téléphone BT.
MEGABASS (méga-graves)
Permet de renforcer les graves en synchronisation avec le niveau de volume : [ON], [OFF].
(Se règle automatiquement sur [OFF] lorsque [C.AUDIO+] est réglé sur [ON].)
Permet de reproduire le son en optimisant le signal numérique avec les paramètres audio recommandés par Sony : [ON], [OFF]. (Se règle automatiquement sur [OFF] lorsque [EQ10 PRESET] est modifié et/ou lorsque [MEGABASS] est réglé sur [ON].)
EQ10 PRESET
Permet de sélectionner une courbe d'égaliseur parmi 10 courbes ou de la désactiver : [OFF], [R AND B], [ROCK], [POP], [DANCE], [HIP-HOP], [ELECTRONICA], [JAZZ], [SOUL], [COUNTRY], [CUSTOM]. Il est possible de mémoriser le réglage de la courbe de l'égaliseur pour chaque source.
EQ10 SETTING
Permet de régler [CUSTOM] pour EQ10.
BASE
Pour sélectionner une courbe d'égaliseur prédéfinie comme base pour une future personnalisation : [BAND1] 32 Hz, [BAND2] 63 Hz, [BAND3] 125 Hz, [BAND4] 250 Hz, [BAND5] 500 Hz, [BAND6] 1 kHz, [BAND7] 2 kHz, [BAND8] 4 kHz, [BAND9] 8 kHz, [BAND10] 16 kHz. Le niveau de volume peut être réglé par incréments de 1 dB, de -6 dB à +6 dB.
POSITION (position d'écoute)
F/R POS (position avant/arrière)
Pour simuler un champ acoustique naturel en retardant la sortie audio provenant des haut-parleurs en fonction de votre position :
[FRONT L] (avant à gauche), [FRONT R] (avant à droite), [FRONT] (milieu à l'avant), [ALL] (centre de votre véhicule), [OFF] (aucune position définie). ADJ POSITION (ajuster la position) : Réglage précis du paramètre de la position d'écoute : [+3] - [CENTER] - [-3]. SW POS (position du caisson de graves) : [NEAR] (proche), [NORMAL] (normal), [FAR] (loin)
BALANCE
Permet de régler la balance du son : [RIGHT-15] - [CENTER] - [LEFT-15].
FADER
Permet de régler le niveau relatif : [FRONT-15] - [CENTER] - [REAR-15].
DSEE (Digital Sound Enhancement Engine)
Améliore le son compressé numérique en restaurant les hautes fréquences perdues lors du processus de compression. Il est possible de mémoriser ce réglage pour chaque source autre que le syntoniseur. Permet de sélectionner le mode DSEE : [ON], [OFF].
AAV (volume automatique avancé)
Permet de régler le niveau de volume de lecture de toutes les sources sur le niveau optimal : [ON], [OFF].
RB ENH (accentuateur de graves arrière)
L'accentuateur de graves arrière améliore les sons graves en appliquant un filtre passe-bas aux haut-parleurs arrière. Cette fonction permet d'utiliser les haut-parleurs arrière comme caisson de graves si vous n'en avez raccordé aucun. (Disponible uniquement lorsque [SW DIREC] est réglé sur [OFF].) (Modèle MEX-N4100BT : disponible uniquement lorsque [REAR-OUT] est sélectionné dans [REAR/SUB].) RBE MODE (mode accentuateur de graves arrière) Permet de sélectionner le mode accentuateur de graves arrière : [1], [2], [3], [OFF]. LPF FREQ (fréquence du filtre passe-bas) Permet de sélectionner la fréquence de coupure du caisson de graves : [50Hz], [60Hz], [80Hz], [100Hz], [120Hz]. LPF SLOP (pente du contrôle passe-bas) Permet de sélectionner la pente LPF : [1], [2], [3].
SW DIREC (connexion directe du caisson de graves)
Vous pouvez utiliser un caisson de graves sans amplificateur de puissance pour autant qu'il soit connecté au câble du haut-parleur arrière. (Disponible uniquement lorsque [RBE MODE] est réglé sur [OFF].) (Modèle MEX-N4100BT : disponible uniquement lorsque [REAR-OUT] est sélectionné dans [REAR/SUB].) Veillez à raccorder un caisson de graves de 4 - 8 ohms à un des deux câbles du haut-parleur arrière. Ne raccordez pas un haut-parleur à l'autre câble de haut-parleur arrière. SW MODE (mode caisson de graves) Permet de sélectionner le mode caisson de graves : [1], [2], [3], [OFF]. SW PHASE (phase du caisson de graves) Permet de sélectionner la phase du caisson de graves : [NORM], [REV].
SW POS* (position du caisson de graves)
Permet de sélectionner la position du caisson de graves : [NEAR], [NORMAL], [FAR].
LPF FREQ (fréquence du contrôle passe-bas)
Permet de sélectionner la fréquence de coupure du caisson de graves : [50Hz], [60Hz], [80Hz], [100Hz], [120Hz].
LPF SLOP (pente du contrôle passage-bas)
Permet de sélectionner la pente LPF : [1], [2], [3].
S.WOOFER (caisson de graves)
SW LEVEL (niveau du caisson de graves)
Permet de régler le volume du caisson de graves : [+10 dB] - [0 dB] - [-10 dB].
([ATT] est affiché au réglage inférieur.)
SW PHASE (phase du caisson de graves)
Permet de sélectionner la phase du caisson de graves : [NORM], [REV].
SW POS* (position du caisson de graves)
Permet de sélectionner la position du caisson de graves : [NEAR], [NORMAL], [FAR].
LPF FREQ (fréquence du contrôle passage-bas)
Permet de sélectionner la fréquence de coupure du caisson de graves : [50 Hz], [60 Hz], [80 Hz], [100 Hz], [120 Hz].
LPF SLOP (pente du contrôle passage-bas)
Permet de sélectionner la pente LPF : [1], [2], [3].
HPF (filtre passe-haut)
HPF FREQ (fréquence du filtre passe-haut)
Permet de sélectionner la fréquence de coupure du haut-parleur avant/arrière : [OFF], [50Hz], [60Hz], [80Hz], [100Hz], [120Hz].
HPF SLOP (pente du filtre passe-haut)
Permet de sélectionner la pente HPF (ne s'applique que si le réglage de [HPF FREQ] est différent de [OFF]) : [1], [2], [3].
AUX VOL (niveau de volume AUX)
Permet de régler le niveau de volume de chaque périphérique auxiliaire raccordé : [+18 dB] - [0 dB] - [-8 dB].
Ce réglage évite d'ajuster le niveau de volume entre les sources.
BTA VOL (niveau de volume audio BLUETOOTH)
Permet de régler le niveau de volume de chaque périphérique BLUETOOTH raccordé : [+6 dB] - [0 dB] - [-6 dB].
Ce réglage évite d'ajuster le niveau de volume entre les sources.
- Masqué quand [F/R POS] est réglé sur [OFF].
Configuration de l'affichage (DISPLAY)
Pour le modèle MEX-N5100BT :
Diminution de l'intensité de l'affichage : [ON], [OFF], [AT] (auto) ([AT] est disponible uniquement lorsque le câble de commande de l'éclairage est connecté et que la lampe est allumée).
Pour le modèle MEX-N4100BT :
Permet de modifier la luminosité de l'affichage : [ON], [OFF].
ILLUM (éclairage) (Modèle MEX-N4100BT
uniquement)
Permet de modifier la couleur de l'éclairage : [1], [2].
BUTTON-C (couleur touches) (Modèle MEX-N5100BT uniquement)
Sélectionne une couleur prédéfinie ou personnalisée pour les touches.
COLOR
Vous avez le choix entre 15 couleurs prédéfinies et 1 couleur personnalisée.
CUSTOM-C (couleur personnalisée)
Pour mémoriser une couleur personnalisée pour les touches.
RGB RED, RGB GRN, RGB BLUE
Gamme de réglage de la couleur : [0] - [32]
([0] ne peut pas être choisi pour toutes les gammes de couleur).
DSPL-C (couleur affichage) (Modèle MEX-N5100BT uniquement)
Sélectionne une couleur prédéfinie ou personnalisée pour l'affichage.
Vous avez le choix entre 15 couleurs prédéfinies et 1 couleur personnalisée.
CUSTOM-C (couleur personnalisée)
Pour mémoriser une couleur personnalisée pour l'affichage.
RGB RED, RGB GRN, RGB BLUE
Gamme de réglage de la couleur : [0] - [32]
([0] ne peut pas être choisi pour toutes les gammes de couleur).
ALL-C (couleur tout) (Modèle MEX-N5100BT uniquement)
Sélectionne une couleur prédéfinie ou personnalisée pour l'affichage et les touches.
Vous avez le choix entre 15 couleurs prédéfinies et 1 couleur personnalisée.
CUSTOM-C (couleur personnalisée)
Pour mémoriser une couleur personnalisée pour l'affichage et les touches.
RGB RED, RGB GRN, RGB BLUE
Gamme de réglage de la couleur : [0] - [32] ([0] ne peut pas être choisi pour toutes les gammes de couleur).
SND SYNC (synchronisation du son)
Permet de sélectionner la synchronisation de la couleur et du son : [ON], [OFF].
WHT MENU (menu blanc) (Modèle MEX-N5100BT uniquement)
Vous pouvez afficher le menu avec davantage de netteté (Blanc) sans vous préoccuper du réglage de la couleur : [ON], [OFF].
START-WHT (démarre en blanc) (Modèle MEX-N5100BT uniquement)
Lorsque la touche SRC est enfoncée, l'affichage et les touches sur l'appareil principal deviennent blancs, puis la couleur change pour passer à la couleur personnalisée : [ON], [OFF].
AUTO SCR (défilement automatique)
Permet de faire défiler automatiquement les rubriques longues : [ON], [OFF].
(Non disponible lorsque AUX ou le syntoniseur est sélectionné.)
Configuration BLUETOOTH (BT)
PAIRING (page 8)
PHONE BOOK (page 13)
REDIAL (page 14)
RECENT CALL (page 14)
VOICE DIAL (page 14)
NUMÉRO DE COMPOSITION (page 14)
SONNERIE
Permet de spécifier si la sonnerie est émise par cet appareil ou par le téléphone mobile : [1] (cet appareil), [2] (téléphone mobile).
RÉP. AUTO (réponse automatique)
Permet de configurer cet appareil afin qu'il réponde automatiquement à un appel entrant : [OFF], [1] (environ 3 secondes), [2] (environ 10 secondes).
PAIRAGE AUTO (pairage automatique)
Permet de démarrer automatiquement le pairage BLUETOOTH lorsqu'un appareil iOS version 5.0 ou ultérieure est connecté via USB : [ON], [OFF].
SIGNAL BT (signal BLUETOOTH) (page 8)
Permet d'activer/désactiver la fonction BLUETOOTH.
INIT BT (réinitialisation BLUETOOTH)
Permet de réinitialiser tous les paramètres relatifs à BLUETOOTH (informations de pairage, numéro de présélection, informations du périphérique, etc.) : [YES], [NO].
Réinitialisez tous les paramètres lors de la mise au rebut de l'appareil.
(Disponible uniquement lorsque la source est désactivée et que l'horloge est affichée.)
Configuration de SongPal (SONGPAL)
Établit et interrompt la fonction « SongPal » (Connexion).
Mise à jour du firmware
Vous pouvez mettre à jour le firmware de cet appareil à partir du site d'assistance suivant : http://support.sony-europe.com/
Pour mettre à jour le firmware, consultez le site d'assistance, puis suivez les instructions en ligne.
Précautions
- Si votre véhicule est resté garé en plein soleil, laissez l'appareil refroidir avant de l'utiliser.
- Ne laissez pas la façade ou des appareils audio à l'intérieur de la voiture, au risque de provoquer un dysfonctionnement en raison de la température élevée de celle-ci en plein soleil. L'antenne électrique se déploie automatiquement.
Condensation
Si de la condensation se produit dans l'appareil, retirez le disque et attendez environ une heure que l'humidité se soit évaporée. Sinon l'appareil ne fonctionnera pas correctement.
Pour conserver un son de haute qualité
Ne renversez pas de liquide sur l'appareil ou sur les disques.
Remarques sur les disques
- N'exposez pas les disques à la lumière directe du soleil ou à des sources de chaleur comme des conduits d'air chaud et ne les laissez pas dans une voiture garée en plein soleil.
- Avant la lecture, nettoyez les disques avec un chiffon de nettoyage en partant du centre vers l'extérieur. N'utilisez pas de solvants tels que de l'essence, du diluant, des nettoyants disponibles dans le commerce.
- Cet appareil est conçu pour la lecture des disques conformes à la norme Compact Disc (CD). Les DualDiscs et certains disques de musique encodés avec des technologies de protection des droits d'auteur ne sont pas conformes à la norme Compact Disc (CD), par conséquent, ces disques ne peuvent pas être lus avec cet appareil.
- Disques NE POUVANT PAS être lus sur cet appareil
- Disques sur lesquels sont collés des étiquettes, des autocollants, de l'adhésif ou du papier. La lecture de tels disques pourrait entraîner un
problème de fonctionnement ou endommager le disque.
- Disques de forme non standard (notamment en forme de cœur, de carré ou d'étoile). Vous risquez d'endommager votre appareil si vous essayez de les lire.
- Disques de 8 cm.
Remarques sur les disques CD-R/CD-RW
- Si le disque en multisession commence par une session CD-DA, il est identifié comme un disque CD-DA et les autres sessions ne sont pas lues.
- Disques NE POUVANT PAS être lus sur cet appareil
- Les CD-R/CD-RW avec une qualité d'enregistrement médiocre.
- Les CD-R/CD-RW enregistrés avec un appareil d'enregistrement incompatible.
- Les CD-R/CD-RW finalisés de façon incorrecte. — Les CD-R/CD-RW autres que ceux enregistrés au format de CD de musique ou au format MP3 conforme à la norme ISO9660 Level 1/Level 2, Joliet/Romeo ou multisession.

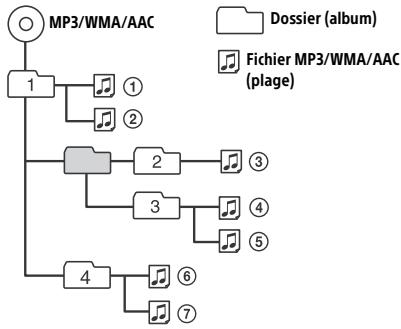

Ordre de lecture des fichiers MP3/WMA/AAC
À propos de l'iPod
- Vous pouvez raccorder cet appareil aux modèles d'iPod suivants. Mettez vos périphériques iPod à jour avec le logiciel le plus récent avant toute utilisation.
Modèles d'iPhone/iPod compatibles
| Modèle compatible | Bluetooth® | USB |
| iPhone 5s | ○ | ○ |
| iPhone 5c | ○ | ○ |
| iPhone 5 | ○ | ○ |
| iPhone 4s | ○ | ○ |
| iPhone 4 | ○ | ○ |
| iPhone 3GS | ○ | ○ |
| iPhone 3G* | | ○ |
| iPod touch (5ème génération) | ○ | ○ |
| iPod touch (4ème génération) | ○ | ○ |
| iPod touch (3ème génération)* | | ○ |
| iPod touch (2ème génération)* | | ○ |
| iPod classic* | | ○ |
| iPod nano (7ème génération)* | | ○ |
| iPod nano (6ème génération)* | | ○ |
| iPod nano (5ème génération)* | | ○ |
| iPod nano (4ème génération)* | | ○ |
| iPod nano (3ème génération)* | | ○ |
- «SongPal» ne prend pas en charge l'iPhone 3G, l'iPod touch (3ème génération), l'iPod touch (2ème génération), l'iPod classic et l'iPod nano.
- « Made for iPod » et « Made for iPhone » signifient qu'un accessoire électronique a été conçu pour être connecté spécifiquement à un iPod ou un iPhone, respectivement, et qu'il a été certifié par le développeur comme étant conforme aux normes de performances Apple. Apple n'est pas responsable du bon fonctionnement de cet appareil ni de sa conformité aux normes et réglementations de sécurité. Veuillez noter que l'utilisation de cet accessoire avec un iPod ou un iPhone peut affecter les performances des transmissions sans fil.
Si vous avez des questions ou des problèmes concernant cet appareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre revendeur Sony.
Entretien
Nettoyage des connecteurs
L'appareil peut ne pas fonctionner correctement si les connecteurs entre l'appareil et la façade sont souillés. Pour éviter cette situation, retirez la façade (page 6) et nettoyez les connecteurs à l'aide d'un coton-tige. N'exercez pas une pression trop forte, sinon les connecteurs peuvent être endommagés.
Remarques
- Pour plus de sécurité, coupez le contact avant de nettoyer les connecteurs et retirez la clé de contact.
- Ne touchez jamais les connecteurs directement avec les doigts ou avec un objet métallique.
Spécifications
Radio
FM
Plage de syntonisation : 87,5 – 108,0 MHz
Borne d'antenne : connecteur d'antenne externe
Moyenne fréquence : FM CCIR : - 1956,5 à - 487,3 kHz et +500,0 à +2 095,4 kHz
Sensibilité utile : 8 dBf
Sélectivité : 75 dB à 400 kHz
Rapport signal/bruit : 73 dB
Séparation : 50 dB à 1 kHz
Réponse en fréquence : 20 - 15 000 Hz
MW (PO)/LW (GO)
Plage de syntonisation : MW (PO) : 531 - 1 602 kHz ; LW (GO) : 153 - 279 kHz
Borne d'antenne : connecteur d'antenne externe
Sensibilité : MW (PO) : 26 μV, LW (GO) : 50 μV
Lecteur CD
Rapport signal/bruit : 120 dB ; Réponse en fréquence : 10 - 20 000 Hz ; Pleurage et scintillement : en dessous du seuil mesurable ; Nombre maximal de : (CD-R/CD-RW uniquement) — dossiers (albums) : 150 (y compris le dossier racine) ; fichiers (plages) et dossiers : 300 (ce nombre peut être inférieur à 300 si les noms de dossiers/fichiers contiennent un grand nombre de caractères) ; caractères affichables pour un nom de dossier/fichier : 32 (Joliet)/64 (Romeo) ; Codec correspondants : MP3 (.mp3), WMA (.wma) et AAC (.m4a)
Lecteur USB
Courant maximal : 1 A
Nombre maximal de plages reconnaissables : 10 000
Codecs correspondants : MP3 (.mp3), WMA (.wma), WAV (.wav), AAC (.m4a), AAC (.mp4) et FLAC (.flac)
Communication sans fil
Système de communication : Norme BLUETOOTH version 3.0
Sortie : Norme BLUETOOTH Power Class 2 (Max. +4 dBm)
Portée de communication maximale : En ligne directe environ 10 m*1
Bande de fréquences : Bande de 2,4 GHz (2,4000 - 2,4835 GHz)
Méthode de modulation : FHSS
Profils BLUETOOTH compatibles*2 : A2DP (Advanced Audio Distribution Profile) 1.3, AVRCP (Audio Video Remote Control Profile) 1.5, HFP (Handsfree Profile) 1.6, PBAP (Phone Book Access Profile), SPP (Serial Port Profile), MAP (Message Access Profile), HID (Human Interface Device Profile)
Codecs correspondants : SBC (.sbc) et AAC (.m4a)
*1 La portée réelle varie en fonction de différents facteurs tels que la présence d'obstacles entre les appareils, les champs magnétiques autour des fours à micro-ondes, l'électricité statique, la sensibilité de la réception, les performances de l'antenne, le système d'exploitation, les applications logicielles, etc.
*2 Les profils standard BLUETOOTH sont destinés à la communication BLUETOOTH entre les périphériques.
Amplificateur de puissance
Sortie : sorties haut-parleurs. Impédance des haut-parleurs : 4 - 8 ohms. Puissance de sortie maximale : 55 W × 4 (sous 4 ohms)
Généralités
Sorties : Borne des sorties audio : Modèle MEX-N5100BT : avant, arrêté, caisson de graves. Modèle MEX-N4100BT : avant, arrêté/caisson de graves permutable. Borne de commande de l'antenne électrique/amplificateur de puissance (REM OUT)
Entrées : Borne d'entrée de commande à distance, borne d'entrée de l'antenne, borne d'entrée MIC, prise d'entrée AUX (mini-prise stéréo), port USB
Alimentation requise : batterie de véhicule 12 V CC (masse négative)
Consommation nominale : 10 A

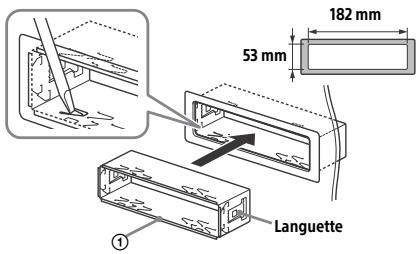

Dimensions : environ 178 mm × 50 mm × 177 mm (l/h/p)
Dimensions du support : environ 182 mm × 53 mm × 160 mm (l/h/p)
Poids : environ 1,2 kg
Contenu de l'emballage : Appareil principal (1), micro (1) (modèle MEX-N5100BT uniquement), composants destinés à l'installation et au raccordement (1 jeu)
Accessoires/équipements optionnels : Micro : XA-MC10 (modèle MEX-N4100BT uniquement)
Il est possible que votre revendeur ne dispose pas de certains accessoires décrits ci-dessus. Veuillez vous adresser à lui pour tout renseignement complémentaire.
La conception et les spécifications sont sujettes à modification sans préavis.
Copyrights
Les logos et la marque verbale Bluetooth® sont des marques déposées qui appartiennent à Bluetooth SIG, Inc. et qui sont utilisées par Sony Corporation sous licence uniquement. Les autres marques commerciales et noms commerciaux appartiennent à leurs propriétaires respectifs.
Le repère en forme de lettre N est une marque commerciale ou une marque déposée de NFC Forum, Inc. aux États-Unis et dans d'autres pays.
Windows Media est une marque ou une marque déposée de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
Ce produit est protégé par des droits de propriété intellectuelle de Microsoft Corporation. Toute utilisation ou diffusion de la technologie décrite sortant du cadre de l'utilisation de ce produit est interdite sans licence accordée par Microsoft ou une filiale autorisée de Microsoft.
iPhone, iPod, iPod classic, iPod nano, iPod touch et Siri sont des marques de Apple Inc., déposées aux États-Unis et dans d'autres pays/régions. App Store est une marque de service d'Apple Inc.
Licence de la technologie de codage audio MPEG Layer-3 et des brevets obtenue de Fraunhofer IIS et Thomson.
Google, Google Play et Android sont des marques de Google Inc.
libFLAC
Copyright (C) 2000-2009 Josh Coalson Copyright (C) 2011-2013 Xiph.Org Foundation
La redistribution et l'utilisation en formes source et binaire, avec ou sans modification, sont permises pourvu que les conditions suivantes soient respectées :
Toute redistribution de code source doit être accompagnée de la mention du copyright correspondant, de la liste de conditions et de la clause de non-responsabilité ci-dessous. - Les redistributions en forme binaire doivent reproduire l'avis de droits d'auteur ci-dessus, cette liste de conditions et la clause de non-responsabilité ci-dessous dans la documentation et/ou tout autre matériel fourni avec la distribution. - Ni le nom de Xiph.org Foundation, ni celui de ses contributeurs ne peut être utilisé pour soutenir ou promouvoir des produits dérivés de ce logiciel sans autorisation spécifique écrite préalable.
CE LOGICIEL EST FOURNI PAR LES DÉTENTEURS DU COPYRIGHT ET SES CONTRIBUTEURS « EN L'ÉTAT » SANS QUELQUE GARANTIE QUE CE SOIT, EXPRESSE OU IMPLICITE, INCLUANT MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET DE CONVENANCE À UNE FIN PARTICULIÈRE. EN AUCUN CAS LA FONDATION OU SES CONTRIBUTEURS NE PEUVENT ÊTRE TENUS POUR RESPONSABLES D'UN QUELCONQUE DOMMAGE DIRECT, INDIRECT, ACCESSOIRE, PARTICULIER, EXEMPLAIRE OU CONSÉCUTIF (Y COMPRIS, MAIS SANS S'Y LIMITER, L'ACQUISITION DE PRODUITS OU SERVICES DE SUBSTITUTION ; LA PERTE DE JOUISSANCE, DE DONNÉES OU DE BÉNÉFICES ; OU LES PERTES D'EXPLOITATION) QUELLES QU'EN SOIENT LES CAUSES ET QUEL QUE SOIT LE TYPE DE RESPONSABILITÉ, CONTRACTUELLE, SANS FAUTE OU FONDÉE SUR UN DÉLIT CIVIL (Y COMPRIS PAR NÉGLIGENCE OU POUR UNE AUTRE CAUSE) RÉSULTANT D'UNE MANIÈRE OU D'UNE AUTRE DE L'UTILISATION DE CE LOGICIEL, MÊME SI MENTION A ÉTÉ FAITE DE LA POSSIBILITÉ DE TELS DOMMAGES.
Dépannage
La liste de contrôle suivante vous aidera à remédier aux problèmes que vous pourriez rencontrer avec cet appareil.
Avant de passer en revue la liste de contrôles ci-dessous, vérifiez les procédures de raccordement et d'utilisation.
Pour plus de détails sur l'utilisation du fusible et le retrait de l'appareil du tableau de bord, reportez-vous à la section « Raccordement/Installation » (page 30).
Si le problème n'est pas résolu, visitez le site d'assistance indiqué sur la couverture arrière.
Généralités
Absence de son ou son très faible.
→ La position de la commande d'équilibre avant-arrière [FADER] n'est pas réglée pour un système à 2 haut-parleurs. → Le volume de l'appareil et/ou du périphérique connecté est très faible.
Augmentez le volume de l'appareil et du périphérique connecté.
Aucun bip n'est émis.
→ Un amplificateur de puissance en option est raccordé et vous n'utilisez pas l'amplificateur intégré.
Le contenu de la mémoire a été effacé.
→ La touche de réinitialisation a été enfoncée. — Recommencez la procédure d'enregistrement dans la mémoire. → Le câble d'alimentation ou la batterie a été débranché ou n'est pas correctement raccordé.
Les stations mémorisées et l'heure sont effacées. Le fusible a sauté.
Émission de bruit lorsque la position de la clé de contact est modifiée.
→ Les câbles ne sont pas raccordés correctement au connecteur d'alimentation destiné aux accessoires du véhicule.
En cours de lecture ou de réception, le mode de démonstration démarre.
→ Si aucune opération n'est effectuée pendant 5 minutes avec [DEMO-ON] activé, le mode de démonstration démarre.
- Réglez [DEMO-OFF] (page 20).
L'affichage disparaît de la fenêtre d'affichage ou il ne s'affiche pas.
→ Le régulateur de luminosité est réglé sur [DIM-ON] (page 20). → L'affichage est désactivé si vous maintenez la touche OFF enfoncée.
- Maintenez la touche OFF de l'appareil enfoncée jusqu'à ce que l'affichage apparaisse.
Les connecteurs sont sales (page 23).
Les touches de commande sont inopérantes. Le disque ne s'éjecte pas.
Le raccordement n'est pas correct.
- Vérifiez la connexion de l'appareil.
Si la situation ne s'améliore pas, appuyez sur RESET (page 7).
Le contenu stocké en mémoire est effacé.
Pour votre sécurité, ne réinitialisez pas
l'appareil pendant que vous conduisez.
Réception radio
Impossible de capter des stations. Le son compte des parasites.
Le raccordement n'est pas correct.
- Vérifiez le raccordement de l'antenne de voiture. Si l'antenne automatique ne se déploie pas, vérifiez le raccordement du câble de commande d'antenne électrique.
Impossible de capter une présélection.
Le signal capté est trop faible.
Une recherche (SEEK) commence après quelques secondes d'écoute.
→ La station ne diffuse pas de programmes de radioguidage (fonction TP désactivée) ou le signal capté est faible.
Aucun message de radioguidage.
→ Activez TA (page 10). → La station n'émet pas de messages de radioguidage, malgré l'indication TP.
- Réglez la fréquence pour capter une autre station.
PTY affiche [--].
→ La station actuellement captée n'est pas une station RDS. → Les données RDS n'ont pas été reçues. → La station ne spécifie pas le type d'émission.
Le nom du service de l'émission clignote.
→ Il n'existe aucune fréquence alternative pour la station actuelle.
- Appuyez sur SEEK + / - pendant que le nom du service de l'émission clignote. [PI SEEK] apparaît et l'appareil commence à chercher une autre fréquence avec les mêmes données PI (identification de programme).
Lecture de CD
La lecture du disque ne démarre pas.
→ Le disque est défectueux ou sale. → Les CD-R/CD-RW ne sont pas destinés à un usage audio (page 22).
Impossible de lire des fichiers MP3/WMA/AAC.
→ Le disque n'est pas compatible avec le format MP3/WMA/AAC et la version. Pour plus d'informations sur les disques et les formats reconnus, visitez le site d'assistance à l'adresse mentionnée au dos du manuel.
Certains fichiers MP3/WMA/AAC exigent un délai plus long que d'autres avant le début de la lecture.
→ La lecture des types de disques suivants exige un délai de démarrage plus long.
- Disques comptant une hiérarchie de dossiers complexe.
- Disques enregistrés en multisession.
- Disques auxquels il est possible d'ajouter des données.
Le son saute.
→ Le disque est défectueux ou sale.
Lecture de périphériques USB
Ce lecteur ne permet pas la lecture d'éléments via un concentrateur USB.
→ Cet appareil ne peut pas reconnaître les périphériques USB raccordés via un concentrateur USB.
La lecture sur un périphérique USB exige un début de démarrage plus long.
→ Le périphérique USB contient des fichiers avec une hiérarchie de dossiers complexe.
Le son est intermittent.
→ Il est possible que le son soit intermittent à un débit binaire supérieur à 320 kbit/s.
Impossible de lire un fichier audio.
→ Un périphérique USB formaté avec des systèmes de fichiers autres que FAT16 ou FAT32 n'est pas pris en charge.* * Cet appareil prend en charge FAT16 et FAT32, mais certains périphériques USB ne prennent pas nécessairement en charge l'ensemble de ces FAT. Pour plus d'informations, reportez-vous au mode d'emploi de chaque périphérique USB ou contactez son fabricant.
Fonction NFC
→ Si le smartphone ne répond pas au simple contact. - Vérifiez que la fonction NFC du smartphone est activée. - Placez la zone du repère en forme de lettre N du smartphone plus près de la zone du repère en forme de lettre N sur cet appareil. - Si le smartphone est dans une coque, retirez-la. → La sensibilité de réception de la fonction NFC dépend de l'appareil.
Si la connexion par simple contact avec le smartphone échoue à plusieurs reprises, procédez à la connexion BLUETOOTH manuellement.
Fonction BLUETOOTH
Le périphérique à connecter ne détecte pas cet appareil.
→ Avant de procéder au pairage, mettez cet appareil en mode de veille de pairage. → Lorsqu'il est connecté à un périphérique BLUETOOTH, cet appareil ne peut pas être détecté par un autre périphérique.
— Désactivez la connexion en cours et recherchez l'appareil à partir de l'autre périphérique.
→ Une fois le pairage du périphérique terminé, activez la sortie du signal BLUETOOTH (page 8).
Impossible d'établir la connexion.
→ La connexion est commandée à partir d'un côté (cet appareil ou le périphérique BLUETOOTH), mais pas des deux. Établissez la connexion à cet appareil à partir d'un périphérique BLUETOOTH ou inversement.
Le nom du périphérique détecté ne s'affiche pas.
→ Selon l'état de l'autre périphérique, il peut être impossible d'obtenir un nom.
Pas de sonnerie.
→ Réglez le volume en tournant la molette de réglage pendant la réception d'un appel. En fonction du périphérique à connecter, la sonnerie peut ne pas être émise correctement. Réglez [RINGTONE] sur [1] (page 21). → Les haut-parleurs avant ne sont pas raccordés à l'appareil.
Raccordez les haut-parleurs avant à l'appareil. La sonnerie est produite uniquement à partir des haut-parleurs avant.
La voix de l'utilisateur est inaudible.
→ Les haut-parleurs avant ne sont pas raccordés à l'appareil. Raccordez les haut-parleurs avant à l'appareil. La voix de l'utilisateur est reproduite uniquement par les haut-parleurs avant.
Un interlocuteur trouve le volume trop faible ou trop élevé.
→ Réglez le volume en conséquence à l'aide du réglage du gain du micro (page 14).
Les conversations téléphoniques s'accompagnent d'écho ou de parasites.
→ Baissez le volume. → Réglez le mode EC/NC sur [EC/NC-1] ou [EC/NC-2] (page 14). → Si le bruit environnant, autre que le son de l'appel téléphonique, est fort, essayez de réduire ce bruit.
Par exemple, si une fenêtre est ouverte et que le bruit de la rue, etc. est fort, fermez la fenêtre. Si la climatisation fait beaucoup de bruit, baissez-la.
Le téléphone n'est pas connecté.
→ Lors de l'écoute du son BLUETOOTH, le téléphone n'est pas connecté, même si vous appuyez sur CALL. - Connectez-vous à partir du téléphone.
La qualité sonore du téléphone est mauvaise.
→ La qualité sonore du téléphone dépend des conditions de réception du téléphone mobile. - Déplacez votre véhicule dans un endroit où la réception est meilleure si elle était mauvaise.
Le volume du périphérique audio connecté est faible (élevé).
→ Le niveau de volume varie d'un périphérique audio à l'autre. - Réglez le volume du périphérique audio connecté ou de cet appareil.
Le son saute en cours de lecture d'un périphérique audio BLUETOOTH.
→ Réduisez la distance entre l'appareil et le périphérique audio BLUETOOTH. → Si le périphérique audio BLUETOOTH est rangé dans un étui qui interrompt le signal, sortez-le de cet étui pour l'utiliser. ♣ Plusieurs périphériques BLUETOOTH ou autres périphériques qui émettent des ondes radio sont utilisés à proximité.
- Mettez les autres périphériques hors tension. - Augmentez la distance par rapport aux autres périphériques. → Le son de la lecture s'interrompt momentanément lorsque la connexion entre cet appareil et le téléphone mobile est en cours. Il ne s'agit pas d'un problème de fonctionnement.
Impossible de commander le périphérique audio BLUETOOTH connecté.
→ Vérifiez que le périphérique audio BLUETOOTH connecté prend en charge le profil AVRCP.
Certaines fonctions ne sont pas activées.
→ Vérifiez que le périphérique à connecter prend en charge les fonctions en question.
Réponse involontaire à un appel.
→ Le téléphone qui se connecte est réglé pour répondre automatiquement à un appel.
Échec du pairage dans le délai imparti.
→ Selon le périphérique à connecter, le délai de pairage peut être court.
- Essayez de terminer le pairage dans le délai.
La fonction BLUETOOTH est inopérante.
→ Appuyez sur OFF pendant plus de 2 secondes pour éteindre l'appareil, puis rallumez-le.
Aucun son n'est émis par les haut-parleurs du véhicule lors d'un appel en mains libres.
→ Si le son est émis par le téléphone mobile, réglez ce dernier de sorte qu'il émette le son via les haut-parleurs du véhicule.
Siri Eyes Free n'est pas activé.
→ Effectuez l'enregistrement mains libres d'un iPhone qui prend en charge Siri Eyes Free. → Réglez la fonction Siri sur l'iPhone sur Activé. → Annulez la connexion BLUETOOTH entre l'iPhone et l'appareil, puis reconnectez.
Fonctionnement de SongPal
Le nom de l'application est confondu avec l'application proprement dite dans « SongPal »
→ Lancez de nouveau l'application à partir de l'application « SongPal »
Lorsque l'application « SongPal » via BLUETOOTH est en cours d'exécution, l'affichage passe automatiquement à [BT AUDIO].
→ L'application « SongPal » ou la fonction BLUETOOTH a échoué. → Exécutez à nouveau l'application.
L'application « SongPal » est automatiquement déconnectée quand l'affichage passe à [IPD].
→ L'application « SongPal » sur iPhone/iPod ne prend pas en charge la lecture de l'iPod.
- Changez la source de l'appareil en choisissant une source différente de [IPD], puis établissez la connexion à « SongPal » (page 15).
Affichage des erreurs et messages
CD ERROR : impossible de lire le disque. Le disque sera éjecté automatiquement.
→ Nettoyez le disque ou insérez-le correctement. Vérifiez également s'il n'est pas vierge ou défectueux. CD NO MUSIC : il n'existe aucun fichier susceptible d'être lu. Le disque sera éjecté automatiquement. → Insérez un disque contenant des fichiers susceptibles d'être lus (page 23).
CD PUSH EJT : le disque n'a pas pu être éjecté correctement.
→ Appuyez sur ◀ (Éjecter).
HUB NO SUPRT : les concentrateurs USB ne sont pas pris en charge.
IPD STOP : la lecture de l'iPod est terminée.
→ Faites fonctionner votre iPod/iPhone pour commencer la lecture.
NO AF : aucune fréquence alternative.
→ Appuyez sur SEEK + / - pendant que le nom du service de l'émission clignote. L'appareil commence à rechercher une autre fréquence avec les mêmes données d'identification de programme (PI) (l'indication [PI SEEK] apparaît).
NO TP : aucun programme de radioguidage.
→ L'appareil continue à rechercher les stations TP.
OVERLOAD : le périphérique USB est surchargé. → Débranchez le périphérique USB, puis appuyez sur SRC pour sélectionner une autre source. → Le périphérique USB est défectueux ou un périphérique non pris en charge est connecté.
READ : lecture des informations en cours.
→ Attendez que la lecture des informations soit terminée et la lecture commence automatiquement. Cela peut prendre un certain temps, en fonction de la structure du disque.
USB ERROR : impossible de lire le périphérique USB.
→ Connectez à nouveau le périphérique USB.
USB NO DEV: aucun périphérique USB n'est connecté ou reconnu.
→ Assurez-vous que le périphérique USB ou le câble USB est correctement raccordé.
USB NO MUSIC : il n'existe aucun fichier susceptible d'être lu.
→ Connectez un périphérique USB contenant des fichiers susceptibles d'être lus (page 24).
USB NO SUPRT: le périphérique USB n'est pas pris en charge.
→ Pour plus de détails sur la compatibilité de votre périphérique USB, visitez le site d'assistance indiqué sur la couverture arrière.
L L L ou : le début ou la fin du disque est atteint.
: impossible d'afficher le caractère.
Pour la fonction BLUETOOTH :
BT BUSY: le périphérique BLUETOOTH est occupé.
→ Patientez un instant, puis réessayez.
ERROR: l'opération sélectionnée n'a pas pu être exécutée.
Patientez un instant, puis réessayez.
NO DEV : le périphérique BLUETOOTH n'est pas connecté ou n'est pas reconnecté.
Assurez-vous que le périphérique BLUETOOTH est correctement raccordé ou que la connexion BLUETOOTH est établie avec le périphérique BLUETOOTH.
P EMPTY : aucun numéro de téléphone stocké.
UNKNOWN : impossible d'afficher un nom ou un numéro de téléphone.
WITHHELD : le numéro de téléphone est masqué par l'appelant.
Pour le fonctionnement de SongPal :
APP : aucune connexion n'est établie avec l'application.
Recommencez la connexion à « SongPal » (page 15).
APP DISCNCT : l'application est déconnectée.
Établissez la connexion à « SongPal » (page 15).
APP DISPLAY : un affichage du paramétrage de l'écran de l'application s'ouvre.
Quittez l'affichage du paramétrage de l'écran de l'application pour activer l'utilisation des touches.
APP LIST : la liste des contenus sur le CD/USB/iPod s'ouvre.
Quittez la liste de l'application pour activer l'utilisation des touches.
APP MENU : un affichage du paramétrage de l'application s'ouvre.
→ Quittez l'affichage du paramétrage de l'application pour activer l'utilisation des touches.
APP NO DEV : l'appareil sur lequel l'application est installée n'est pas connecté ou n'est pas reconnu.
→ Procédez à la connexion BLUETOOTH et établissez à nouveau la connexion « SongPal » (page 15).
APP SOUND : un affichage du paramétrage du son de l'application s'ouvre.
→ Quittez l'affichage du paramétrage du son de l'application pour activer l'utilisation des touches.
OPEN APP : l'application « SongPal » ne fonctionne pas.
→ Lancez l'application.
Pour utiliser la télécommande au volant :
ERROR : une erreur s'est produite lors de l'enregistrement de la fonction.
→ Recommencez l'enregistrement à partir de la fonction qui est à l'origine de l'erreur (page 18).
TIMEOUT : l'enregistrement de la fonction a échoué en raison d'un dépassement de délai.
→ Essayez de procéder à l'enregistrement pendant que [REGISTER] clignote (pendant 6 secondes environ) (page 18).
Si ces solutions ne permettent pas d'améliorer la situation, contactez votre revendeur Sony le plus proche.
Si vous portez l'appareil à réparer en raison d'un problème de lecture de CD, apportez le disque utilisé au moment où le problème s'est produit.
- Acheminez tous les fils de masse jusqu'à un point de masse commun. Veillez à ce qu'aucun fil ne soit coincé sous une vis ou happé par des pièces mobiles (par exemple, une glissière de siège).
- Avant d'effectuer les raccordements, coupez le contact du véhicule pour éviter les courts-circuits. Raccordez le câble d'alimentation ⑥ à l'appareil et aux haut-parleurs avant de le brancher sur le connecteur d'alimentation auxiliaire.
- Pour des raisons de sécurité, veillez à isoler avec du ruban isolant les extrémités libres des fils non raccordés.
Précautions
- Choisissez soigneusement l'emplacement d'installation afin que l'appareil n'entrave pas la conduite normale.
- Évitez d'installer l'appareil dans des endroits soumis à la poussière, à la saleté, à des vibrations excessives ou à des températures élevées, notamment les rayons directs du soleil ou la proximité des conduites de chauffage.
- Utilisez exclusivement le matériel de fixation fourni afin de garantir une installation sûre.
Remarque sur le câble d'alimentation (jaune)
Lorsque vous raccordez cet appareil conjointement avec d'autres équipements stéréo, l'intensité du circuit du véhicule auquel l'appareil est raccordé doit être supérieure à la somme de l'intensité des fusibles de chaque composant.
Réglage de l'angle de fixation
Réglez l'angle de fixation afin qu'il soit inférieur à 45°.
Liste des pièces pour installation
①
②
(3)
(4)
(5)
(6)
Pour le modèle MEX-N5100BT
⑦
⑧
- Cette liste des pièces ne comprend pas tout le contenu de l'emballage. Le support ① et le tour de protection ③ sont fixés à l'appareil en usine. Avant de monter l'appareil, utilisez les clés de déblocage ② pour retirer le support ① de l'appareil. Pour de plus amples détails, reportez-vous à la section « Retrait du tour de protection et du support » (page 34).
- Conservez les clés de déblocage (2), car vous en aurez besoin à l'avenir si vous décidez de retirer l'appareil de votre véhicule.
Connexion (Pour le modèle MEX-N5100BT)
1 Non fourni 2 Impédance des haut-parleurs : 4 - 8 Ω × 4 3 Cordon à broches RCA (non fourni) 4 Selon le type de véhicule, utilisez un adaptateur pour la télécommande filaire (non fournie). *5 Qu'il soit utilisé ou non, acheminez le cordon de l'entrée micro de façon à ce qu'il n'interfère pas avec la conduite. Fixez le cordon avec un attache-câble ou autre s'il est installé près de vos pieds.
6 Pour plus de détails sur l'installation du micro, reportez-vous à la section « Installation du micro (Modèle MEX-NS100BT uniquement) » (page 34). 7 Selon le type de véhicule, utilisez un adaptateur (non fourni) si vous ne parvenez pas à brancher le connecteur d'antenne.
Connexion (Pour le modèle MEX-N4100BT)
1 Non fourni 2 Impédance des haut-parleurs : 4 - 8 Ω × 4 3 Cordon à broches RCA (non fourni) 4 Selon le type de véhicule, utilisez un adaptateur pour la télécommande filaire (non fournie). *5 Qu'il soit utilisé ou non, acheminez le cordon de l'entrée micro de façon à ce qu'il n'interfère pas avec la conduite. Fixez le cordon avec un attache-câble ou autre s'il est installé près de vos pieds.
6 Selon le type de véhicule, utilisez un adaptateur (non fourni) si vous ne parvenez pas à brancher le connecteur d'antenne. 7 AUDIO OUT peut être basculé sur SUB ou REAR.
Raccordements
Si vous disposez d'une antenne électrique dépourvue de relais, vous risquez de l'endommager si vous raccordez cet appareil à l'aide du câble d'alimentation fourni (6).
Vers le connecteur haut-parleurs du véhicule
| 1 | Haut-parleur
arrière (droit) | ⊕ | Violet |
| 2 | ⊗ | Rayné violet/noir |
| 3 | Haut-parleur
avant (droit) | ⊕ | Gris |
| 4 | ⊗ | Rayné gris/noir |
| 5 | Haut-parleur
avant (gauche) | ⊕ | Blanc |
| 6 | ⊗ | Rayné blanc/noir |
| 7 | Haut-parleur
arrière (gauche) | ⊕ | Vert |
| 8 | ⊗ | Rayné vert/noir |
2 Vers le connecteur d'alimentation du véhicule
| 12 | alimentation permanente | Jaune |
| 13 | antenne électrique / amplificateur de puissance (REM OUT) | Rayné bleu/blanc |
| 14* | alimentation de l'éclairage commutée | Rayné orange/blanc |
| 15 | alimentation commutée | Rouge |
| 16 | masse | Noir |
* Modèle MEX-N5100BT uniquement
Connexion aisée d'un caisson de graves
Vous pouvez utiliser un caisson de graves sans amplificateur de puissance pour autant qu'il soit raccordé à un cordon de haut-parleur arrêté.
Remarques
- La préparation des cordons de haut-parleurs arrêtés est requise.
Utilisez un caisson de graves dont l'impédance est comprise entre 4 et 8 ohms et dont la puissance admissible est appropriée pour éviter qu'ils soient endommagés.
Raccordement de protection de la mémoire
Lorsque le câble d'alimentation est raccordé, le circuit mémoire est toujours alimenté, même lorsque le contact est coupé.
Raccordement des haut-parleurs
- Avant de raccorder les haut-parleurs, mettez l'appareil hors tension. Utilisez des haut-parleurs dont l'impédance est comprise entre 4 et 8 ohms et dont la puissance admissible est appropriée pour éviter qu'ils soient endommagés.
Schéma de raccordement électrique
Vérifiez le connecteur d'alimentation auxiliaire de votre véhicule et faites correspondre correctement les raccordements selon le véhicule.
Connecteur d'alimentation auxiliaire
Raccordement ordinaire
| 12 | alimentation permanente | Jaune |
| 15 | alimentation commutée | Rouge |
Quand les positions des câbles rouge et jaune sont inversées
| 12 | alimentation commutée | Jaune |
| 15 | alimentation permanente | Rouge |
Quand le véhicule est dépourvu de position ACC
Après avoir fait correspondre correctement les raccordements et les câbles d'alimentation commutée, raccordez l'appareil à l'alimentation du véhicule. Si vous avez des questions et des problèmes de raccordement de cet appareil, qui ne sont pas abordés dans ce mode d'emploi, contactez notre concessionnaire automobile.
Installation du micro (Modèle MEXN5100BT uniquement)
Pour capturer votre voix lors d'un appel en mains libres, vous devez installer le micro ⑦.
Clip (non fourni)
Attention
- Il est extrêmement dangereux d'avoir le cordon enroulé autour de la colonne de direction ou du levier de vitesse. Empêchez le cordon et d'autres composants d'interférer avec votre conduite.
- Si les airbags ou tout autre équipement anti-choc se trouve dans votre véhicule, contactez le magasin où vous avez acheté l'appareil, ou le concessionnaire avant installation.
Remarque
Avant de placer l'adhésif double face (8), nettoyez la surface du tableau de bord avec un chiffon sec.
Utilisation de la télécommande filaire
1 Pour activer la télécommande au volant, réglez [STR CONTROL] sous [SET STEERING] sur [EXTERNAL] (page 18).
Installation
Retrait du tour de protection et du support
Avant d'installer l'appareil, retirez son tour de protection ③ et son support ①.
1. Pincez les deux bords du tour de protection ③, puis retirez-le.
2. Insérez les deux clés de déblocage ② jusqu'à ce qu'elles émettent un déclic, puis enfoncez le support ①, et dégagez l'appareil en le tirant vers le haut.
Montage de l'appareil dans le tableau de bord
Avant de procéder à l'installation, assurez-vous que les languettes des deux côtés du support ① sont inclinées de 2 mm vers l'intérieur.
1. Positionnez le support ① à l'intérieur du tableau de bord, puis pliez les griffes vers l'extérieur pour un ajustement serré.
2. Montez l'appareil sur le support ①, puis fixez le tour de protection ③.
Remarques
- Si les languettes sont droites ou si elles sont inclinées vers l'extérieur, l'appareil ne peut pas être installé correctement et il risque d'être expulsé. Assurez-vous que les 4 languettes du tour de protection ③ sont bien insérées dans les fentes de l'appareil.
Retrait et fixation de la façade
Pour de plus amples détails, reportez-vous à la section « Retrait de la façade » (page 6).
Réinitialisation de l'appareil
Pour de plus amples détails, reportez-vous à la section « Réinitialisation de l'appareil » (page 7).
Remplacement du fusible
Lorsque vous remplacez le fusible, veillez à utiliser un fusible dont l'intensité, en ampères, correspond à la valeur indiquée sur le fusible usagé. Si le fusible saute, vérifiez le branchement de l'alimentation et remplacez-le. Si
Fusible (10 A)
le nouveau fusible saute également, il est possible que l'appareil soit défectueux. Dans ce cas, consultez votre revendeur Sony le plus proche.
AUX VOL (niveau de volume AUX)
Par la présente, Sony Corporation déclare que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Pour toute information complémentaire, veuillez consulter l'URL suivante : http://www.compliance.sony.de/
Si vous avez des questions ou si vous souhaitez consulter les toutes dernières informations techniques sur ce produit, rendez-vous sur le site Web suivant :
Merci d'enregistrer votre produit en ligne sur :
