MODE D'EMPLOI LSR2328P JBL

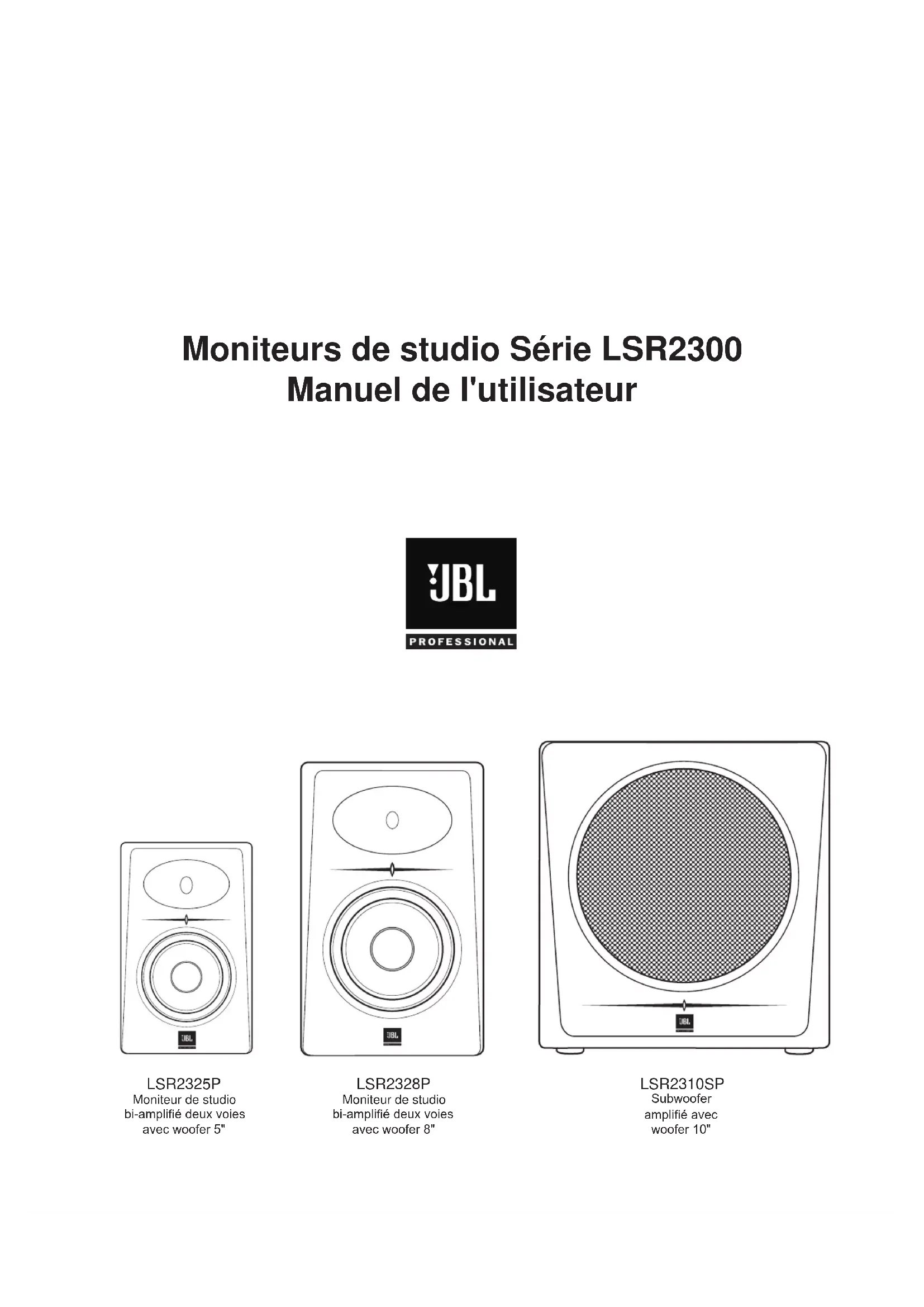

Moniteurs de studio Série LSR2300 Manuel de l'utilisateur LSR2325P Moniteur de studio bi-amplié deux voies avec woofer 5" LSR2328P Moniteur de studio bi-amplié deux voies avec woofer 8" LSR2310SP Subwoofer amplié avec woofer 10"23

Section 1 : Consignes de sécurité importantes

3. Respectez tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil à proximité d'eau.

6. Nettoyez uniquement avec un chiffon sec.

7. Ne bouchez aucun orice de ventilation. Installez en respectant les instructions du fabricant.

8. N'installez pas à proximité d'une source de chaleur telle qu'un radiateur, une bouche de chaleur, une

cuisinière ou tout autre appareil dégageant de la chaleur, notamment des amplicateurs.

9. Ne supprimez pas la mise à la terre de la che secteur. Une che polarisée possède deux lames dont une est

plus large que l'autre. Une che de terre possède deux lames plus une broche de terre. La lame large ou la broche de terre sert à votre sécurité. Si la che fournie ne rentre pas dans votre prise électrique, consultez un électricien pour remplacer la prise obsolète.

10. Protégez le cordon secteur contre tout écrasement ou pincement, particulièrement au niveau de la che, des

prises électriques et de l'endroit où il sort de l'appareil.

11. Utilisez uniquement des accessoires indiqués par le fabricant.

12. Utilisez uniquement avec le chariot, le pied, le trépied, l'applique ou la table indiqué par

le fabricant ou vendu avec l'appareil. Quand vous utilisez un chariot, déplacez précautionneusement l'attelage chariot/appareil pour éviter toute blessure du fait d'un renversement.

13. Débranchez l'appareil en cas d'orage ou de longue période sans utilisation.

14. Faites réaliser toute réparation par un technicien qualié. Une réparation est nécessaire lorsque l'appareil est

endommagé de quelque façon : le cordon ou la che secteur est endommagé, un liquide ou un objet s'est introduit à l'intérieur de l'appareil, l'appareil a été exposé à la pluie ou à la moisissure, il ne fonctionne pas normalement ou il a subi une chute.

15. Le connecteur du cordon d'alimentation constitue le moyen ultime pour débrancher l'appareil de la tension

secteur. Le connecteur d'alimentation doit rester facile d'accès.

16. L'appareil doit être branché à une prise de terre.

• Pourréduirelerisqued'incendieoudechocélectrique,n'exposezpasl'appareilàlapluieouàlamoisissure.

• N'exposezpasl'appareilàunruissellementouàdeséclaboussuresetneplacezpasd'objetcontenantun liquide,telqu'unvase,surl'appareil.Commepourtoutproduitélectronique,veillezànepasrenverserde liquideàl'intérieurdusystème.Lesliquidespeuvententraînerunepanneet/ouunrisqued'incendie. Surveillez ces symboles Le symbole en forme d'éclair à pointe de èche à l'intérieur d'un triangle équilatéral avertit l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur du produit qui peut être sufsante pour constituer un risque d'électrocution des personnes. Le point d'exclamation à l'intérieur d'un triangle équilatéral avertit l'utilisateur de la présence d'instructions d'utilisation et de maintenance dans la documentation fournie avec le produit.4 Table des matières Consignes de sécurité importantes .............................................................................. 3 Introduction .................................................................................................................. 5 Mise en place du système ............................................................................................ 6 Sortir le produit de l'emballage ............................................................................... 6 Positionnement ...................................................................................................... 6 Connexions audio .................................................................................................. 7 Connexions au secteur .......................................................................................... 7 Produire un son ...................................................................................................... 7 Moniteurs de studio bi-ampliés LSR2328P et LSR2325P Vues avant et arrière .............................................................................................. 8 Panneau d'entrée ................................................................................................... 9 Connexions audio .................................................................................................. 9 Subwoofer de studio amplié LSR2310SP Vues avant et arrière ........................................................................................... 10 Panneau d'entrée ..................................................................................................11 Connexions audio .................................................................................................11 Réglage du niveau du subwoofer ........................................................................ 12 Positionnement et polarité ................................................................................... 12 Réglages du ltre actif et gestion du grave .......................................................... 12 Son surround et canal .1 LFE .............................................................................. 12 Connexions du système – Systèmes stéréo et surround ........................................... 13 Appendice A – Montage des LSR2328P et LSR2325P .............................................. 16 Appendice B – Dépannage ......................................................................................... 17 Spécications ............................................................................................................. 18 Informations de contact du SAV JBL .......................................................................... 20 Informations de garantie du produit ........................................................................... 215

Section 2 : Introduction

Félicitations pour l'achat de moniteurs de studio de la série LSR2300. Les moniteurs de studio de la série LSR2300 répondent aux standards de qualité JBL en termes de précision et de abilité pour les applications professionnelles exigeantes. Tous les modèles LSR2300 bénécient de transducteurs professionnels et de la technologie de ltrage JBL pour délivrer une réponse en fréquence précise et exceptionnellement étendue dans le bas du spectre ainsi qu'un haut niveau SPL. La conception JBL LSR (Linear Spatial Reference) assure une précision accrue à la position d'écoute dans une grande variété de lieux de production. De plus, chaque enceinte est conçue pour s'intégrer parfaitement à tout système de production et à tout environnement de travail professionnel. Conception JBL LSR (Linear Spatial Reference) En raison de la diversité des environnements d'écoute, JBL a développé le système LSR2300 à l'aide du critère de conception LSR (Linear Spatial Reference) qui améliore la précision à la position d'écoute dans une grande variété de lieux. La clef de la précision acoustique est non seulement de maîtriser la réponse dans l'axe mais également d'assurer la neutralité des réexions à la position d'écoute. Alors que la plupart des fabricants mesurent uniquement les performances des enceintes dans l'axe, le critère de conception Linear Spatial Reference fait intervenir 72 mesures à 360 degrés autour de l'enceinte qui génèrent 1200 fois plus de données. Ces données sont utilisées dans la conception des composants essentiels du système, ce qui permet à JBL de créer des systèmes complets délivrant une réponse hors axe régulière. Le résultat est un son clair et précis à la position d'écoute quelle que soit la pièce. La série LSR2300 possède toute une liste de caractéristiques pour répondre aux besoins des applications de production audio les plus exigeantes.

Les transducteur basse fréquence à blindage magnétique de la série LSR2300 sont équipés de bobines mobiles de 1,5" (LSR2328P et LSR2325P) ou 2,0" (LSR2310SP) et de structures de moteur robustes pour offrir d'excellentes performances basse fréquence. En réduisant les effets secondaires à caractère thermique, les moniteurs de studio LSR2300 délivrent le même son à faible, moyen et fort volume. Les woofers possèdent un blindage magnétique pour éviter toute interférence avec les écrans et les équipements sensibles au rayonnement magnétique.

• Tous les modèles possèdent un étage d'amplication interne utilisant des amplis de puissance monolithiques de classe A-B à haut niveau de sortie pour délivrer un niveau de pression acoustique (SPL) élevé au sein des systèmes de production les plus exigeants.

• Le transducteur haute fréquence à blindage magnétique et à dôme souple des LSR2325P et LSR2328P utilise des matériaux parfaitement amortis pour améliorer la réponse transitoire et minimiser la distorsion. La fatigue auditive recule grâce à la réduction de la distorsion dans le bas de la réponse du tweeter qui correspond à la bande de fréquences à laquelle l'oreille humaine est la plus sensible.

• Le guide d'onde sphéroïdal oblongue elliptique JBL (EOS) est conçu et fabriqué avec précision pour assurer une réponse régulière dans le médium et l'aigu sur une zone d'écoute horizontale de ±30º et verticale de ±15º. Il en résulte une précision sonore accrue à la position de mixage où le mélange du son dans l'axe et hors axe est difcile à contrôler. La gorge de tweeter elliptique optimise la diffusion des aigus pour une réponse plus régulière au-dessus de 9 kHz quel que soit le lieu d'écoute.

• Les modèles de la série LSR2300 sont équipés de connecteurs XLR et jack 6,35 mm symétriques, de connecteurs RCA asymétriques et d'un atténuateur de niveau variable pour permettre une adaptation parfaite à une grande variété de signaux source.

• Les réglages haute fréquence et basse fréquence des LSR2328P et LSR2325P permettent d'adapter la réponse en fréquence au goût de l'auditeur et de compenser les propriétés acoustiques des environnements d'écoute rééchissants ou absorbants.

• Les LSR2328P et LSR2325P possèdent des points de montage et des coffrets renforcés permettant un montage mural sécurisé à l'aide de systèmes de xation standards déjà disponibles.

• Le subwoofer LSR2310SP dispose d'un système professionnel de gestion du grave avec réglage du ltre pour optimiser les performances basse fréquence dans une grande variété d'environnements de production.

• Combiné à votre système LSR2300, le contrôleur optionnel JBL MSC1 pour système de moniteurs fournit un contrôle total de votre système. Il est doté de la fonction de correction acoustique JBL RMC™ Room Mode Correction, la technologie JBL intelligente qui mesure et compense automatiquement les effets des modes basse fréquence (ondes stationnaires) à la position d'écoute. Pour plus d'informations concernant le contrôleur JBL MSC1 pour système de moniteurs, consultez le site Internet JBL Professional. Pour une utilisation optimale de votre système JBL LSR2300, lisez ce manuel et gardez-le à portée de main an de pouvoir le consulter ultérieurement. Veuillez également enregistrer vos nouvelles enceintes sur www.jblpro.com/registration.6

Section 3 : Mise en place du système

Sortir le produit de l'emballage Veillez à ne pas saisir les enceintes par la face avant lorsque vous les sortez de leur emballage. Étant donné que le transducteur haute fréquence est situé près du sommet de la façade de l'enceinte, vous risquez de l'endommager involontairement avec votre main ou un doigt. La meilleure façon de déballer vos moniteurs est d'ouvrir le haut du carton, de laisser la couverture de mousse supérieure à sa place et de placer le carton la tête en bas. Vous pouvez à présent retirer l'emballage en le faisant glisser. Procédez également de cette façon pour remballer les enceintes. Positionnement Les modèles LSR2328P et LSR2325P sont conçus pour être utilisés en position verticale an de garantir l'alignement du woofer et du tweeter. Cette position élimine les déphasages qui apparaissent lorsque le woofer et le tweeter ne sont pas à la même distance de l'oreille de l'auditeur. De même, le guide d'onde du tweeter est conçu pour assurer une dispersion sonore optimale lorsque l'enceinte est en position verticale. Le fait de placer l'enceinte horizontalement anéantit les principes LSR (Linear Spatial Reference) et engendre des réexions destructives provenant du plan de travail. Les enceintes doivent être orientées de sorte que le centre du transducteur haute fréquence de chacune d'elles soit directement en face des oreilles de l'auditeur. L'idéal est de placer les moniteurs LSR2328P et LSR2325P sur des pieds d'enceintes adaptés plutôt que sur le plan de travail et de les éloigner des murs et des arêtes. De même, déterminez la distance et la position optimales du subwoofer pour qu'il produise la meilleure réponse basse fréquence possible dans la pièce. Le fait de placer le subwoofer près d'un mur ou dans un coin de la pièce peut améliorer les performances dans le bas du spectre même si le subwoofer est plus éloigné de la position d'écoute que les autres enceintes. La position du subwoofer est correcte lorsqu'il vous est impossible de localiser d'où proviennent les fréquences qu'il produit. Ce faisant, votre système auditif doit avoir l'impression que les basses fréquences sont issues des moniteurs gauche et droit. Avec un système d'écoute deux canaux, la distance d'écoute doit être d'environ 1 à 1,5 mètres (3 à 5 pieds) des moniteurs gauche et droit. Les moniteurs doivent être disposés de sorte qu'ils forment un triangle équilatéral avec la position de l'auditeur. Dans un système surround 5.1, la distance d'écoute par rapport à chaque enceinte doit être d'environ 1,5 à 2,5 mètres (5 à 8 pieds). La position des enceintes droite et gauche et de l'auditeur doivent former un triangle équilatéral. Le moniteur central doit être placé à mi-distance des enceintes gauche et droite et doit avoir exactement le même éloignement que ces dernières par rapport à la position d'écoute. Les moniteurs surround gauche et droit doivent être placés à la même distance d'écoute que les enceintes gauche, droite et centrale et leur position par rapport à l'enceinte centrale doit être comprise entre 110 et 150 degrés. De même, déterminez la distance et la position optimales du subwoofer pour qu'il produise la meilleure réponse basse fréquence possible dans la pièce. 30º 30º 30º 30º 110º 150º 11 0º 150º Mix Position Système 2 canaux avec subwoofer Système surround 5.17

Connexions audio Les moniteurs de la série LSR2300 sont équipés de connecteurs XLR et jack 6,35 mm symétriques pour le câblage d'interfaces audio d'ordinateur, de tables de mixage et d'équipements audio professionnels, ainsi que de connecteurs RCA asymétriques pour les sources audio grand public telles que des lecteurs, des tuners et des équipements audiovisuels asymétriques. Connectez les équipements professionnels dotés de sorties symétriques aux entrées XLR ou jack 6,35 mm des moniteurs à l'aide de câbles audio symétriques (pour plus d'informations, consultez la page www.jblpro.com/lsr et cliquez sur « support »). Connectez les équipements grand public munis de sorties asymétriques aux entrées RCA asymétriques des moniteurs. Réglez le bouton de volume du panneau arrière du moniteur de sorte à obtenir un volume d'écoute confortable lorsque le signal source est à son niveau maximal. Un voltage positif (point chaud) relié à la broche 2 du connecteur XLR, à la pointe du jack symétrique 6,35 mm ou à la pointe du connecteur RCA produit un déplacement vers l'avant du cône du woofer. Connexions au secteur Le panneau arrière des modèles LSR2300 possède un sélecteur de voltage réglé sur la tension secteur adéquate lorsque le produit sort d'usine. Avant de brancher le cordon d'alimentation, veuillez vérier la position de ce sélecteur pour vous assurer que la tension d'alimentation choisie correspond bien à la tension secteur du pays dans lequel vous utilisez le produit. Le connecteur secteur de l'enceinte possède un fusible de protection qui peut être remplacé par l'utilisateur. La broche de terre du connecteur secteur IEC est prescrite par les normes et directives électriques et doit toujours être reliée à la terre de l'installation électrique. Les produits de la série LSR2300 possèdent un système de mise à la terre de haute qualité ainsi que des entrées et sorties symétriques an de réduire le risque de formation de boucles de masse qui génèrent un ronement audio. Si un ronement est audible, consultez l'appendice A qui contient des recommandations concernant le câblage des signaux audio, la mise à la terre du système et d'autres mesures préventives. Produire un son Après avoir réalisé les connexions, réglez le niveau de la source audio (table de mixage, système d'enregistrement sur ordinateur ou préampli) à son minimum. Allumez les moniteurs ampliés. Lorsque la LED bleue de leur façade est allumée, les moniteurs sont prêts à reproduire le signal de la source audio. Allumez tous les équipements audio. Augmentez progressivement le réglage de volume de la source audio connectée jusqu'à obtention d'un volume d'écoute adapté.8

Section 4 : Moniteur de studio bi-ampliés LSR2328P et LSR2325P

Face avant Panneau arrière

1. Transducteur haute fréquence (tweeter) – Reproduit les hautes fréquences contenues dans le signal audio.

2. Guide d'onde EOS sphéroïdal oblongue elliptique avec gorge de tweeter elliptique – Assure que la

combinaison de son direct et de son rééchi produit une réponse neutre et précise à la position d'écoute. La gorge elliptique du guide d'onde autour du tweeter optimise les performances dans les hautes fréquences supérieures à 9 kHz.

3. Transducteur basse fréquence (woofer) – Reproduit les basses fréquences contenues dans le signal audio.

4. Indicateur Power – S'allume quand le produit est branché et l'interrupteur Power est en position ON.

5. Évent base fréquence – Est associé au transducteur basse fréquence pour produire une réponse basse

fréquence précise et assurer la ventilation du système de refroidissement de l'électronique interne.

6. Panneau d'entrée – Comporte les connecteurs d'entrée, l'interrupteur Power et les réglages à disposition

7. Revêtement isolant – La base du moniteur est recouverte d'un revêtement en mousse pour assurer le

découplage acoustique entre le moniteur et son support et pour améliorer la stabilité lorsque le moniteur est placé sur un pied d'enceinte ou sur le bandeau d'une console.

8. Entrée XLR – Utilisez ce connecteur pour le câblage d'équipements professionnels utilisant des connecteurs XLR.

9. Entrée jack 6,35 mm – Utilisez ce connecteur pour le câblage d'équipements utilisant des connecteurs jack

6,35 mm symétriques ou asymétriques.

10. Entrée RCA – Utilisez ce connecteur pour le câblage d'équipements grand public utilisant des connecteurs RCA.

11. Réglage de volume – Utilisez ce bouton pour régler le niveau d'écoute maximal.

12. Réglage haute fréquence – Permet d'amplier ou d'atténuer le volume de sortie de la bande des hautes

fréquences de +/- 2,5 dB.

13. Réglage basse fréquence – Permet d'amplier le volume de la réponse basse fréquence de 2 dB ou de

14. Connecteur d'alimentation

15. Porte-fusible – Contient un fusible qui peut être remplacé par l'utilisateur ainsi qu'un fusible de rechange.

16. Sélecteur de voltage – Règle la tension de fonctionnement pour assurer la compatibilité avec la tension

secteur du pays dans lequel le produit est utilisé.

17. Interrupteur Power – Permet d'allumer l'enceinte.

Connexions audio Reliez les sources audio professionnelles de niveau +4 dBu et -10 dBV au connecteur XLR ou au connecteur jack 6,35 mm. Reliez les sources audio grand public de niveau -10 dBV au connecteur RCA. Câblez une seule et unique source de signal à l'enceinte en utilisant SOIT l'entrée XLR, SOIT l'entrée jack 6,35 mm, SOIT l'entrée RCA. Ne reliez pas simultanément plusieurs sources de signal aux différentes entrées d'une même enceinte.

Face avant Panneau arrière

1. Transducteur basse fréquence (woofer) – Reproduit les basses fréquences du signal.

2. Grille de protection – Protège le haut-parleur lorsque le subwoofer est placé à un endroit où son woofer

pourrait être endommagé par des coups de pied ou des objets.

3. Indicateur Power – S'allume quand le produit est branché et l'interrupteur Power est en position ON.

4. Pieds – Surélèvent le subwoofer pour supprimer le couplage acoustique avec le sol et éviter toute rayure au

5. Évent base fréquence – Est associé au haut-parleur pour produire une réponse basse fréquence précise et

pour assurer la ventilation du système de refroidissement de l'électronique interne.

6. Panneau d'entrée – Comporte les connecteurs d'entrée, l'interrupteur Power et les réglages à disposition de

7. Entrées gauche et droite sur XLR

8. Entrées gauche et droite sur jacks 6,35 mm

9. Entrées gauche et droite sur RCA

10. Sorties gauche et droite sur XLR

11. Sélecteur de la fréquence du ltre – Permet de sélectionner la fréquence de coupure du ltre : 80 Hz, 120 Hz

ou réglage externe de la fréquence de coupure réalisé à l'aide d'un ltre actif externe.

12. Sélecteur de polarité – Inverseur de phase permettant de faire pivoter la phase du signal subwoofer de 180

degrés pour optimiser le mélange entre la réponse du subwoofer et celle des enceintes principales.

13. Réglage de volume – Règle le volume du subwoofer pour l'adapter au niveau sonore des autres éléments

14. Connecteur d'alimentation

15. Porte-fusible – Contient un fusible qui peut être remplacé par l'utilisateur ainsi qu'un fusible de rechange.

16. Sélecteur de voltage – Règle la tension de fonctionnement pour assurer la compatibilité avec la tension

secteur du pays dans lequel le produit est utilisé.

17. Interrupteur Power – Permet d'allumer l'enceinte.

Connexions Audio Systèmes stéréo deux canaux : Reliez directement les sorties gauche et droite de la source de signal aux entrées gauche et droite du subwoofer LSR2310SP. Puis, raccordez les sorties gauche et droite du subwoofer aux enceintes principales gauche et droite. Utilisation du LSR2310SP dans un système surround – Si vous utilisez le subwoofer LSR2310SP pour diffuser le signal du canal .1 LFE d'un système surround, reliez le signal .1 LFE à l'entrée gauche ou droite du subwoofer. Reliez les sources audio professionnelles de niveau +4 dBu et -10 dBV aux connecteurs XLR ou aux connecteurs jack 6,35 mm. Reliez les sources audio grand public de niveau -10 dBV aux connecteurs RCA. Câblez une seule et unique source de signal à l'entrée gauche et une seule et unique source de signal à l'entrée droite du subwoofer en utilisant SOIT les entrées XLR, SOIT les entrées jack 6,35 mm, SOIT les entrées RCA. Ne reliez pas simultanément plusieurs sources de signal aux différentes entrées gauches ou droites du subwoofer.

Réglage du niveau du subwoofer Lorsque le subwoofer LSR2310SP est utilisé dans un système comportant des moniteurs LSR2328P ou LSR2325, la balance sonore idéale est obtenue en plaçant le réglage de volume du subwoofer dans la même position que le réglage de volume des moniteurs principaux. Cependant, si vous souhaitez entendre plus ou moins le signal du subwoofer, utilisez son réglage de volume pour créer la balance sonore la plus adaptée à votre application et à votre goût personnel. Positionnement et réglage de polarité Étant donné que l'oreille humaine ne peut pas localiser aisément d'où proviennent les basses fréquences (on dit d'elles qu'elles sont « non directionnelles »), le positionnement du subwoofer est beaucoup moins délicat que celui des enceintes principales. Le LSR2310SP est conçu pour être placé directement sur le sol et non pas pour être surélevé ou accroché à un mur de quelque façon que ce soit. Placez ce sélecteur dans la position qui produit la réponse basse fréquence subjective la plus puissante à la position d'écoute. Il est recommandé de placer le subwoofer quelque part entre les deux enceintes principales. Il n'est pas nécessaire de le placer exactement à mi-distance de chacune d'elles. Un positionnement au centre de la pièce peut parfois causer des annulations de fréquences. C'est pourquoi il est préférable que le subwoofer soit légèrement décalé par rapport au centre de la pièce plutôt que de le placer à mi-distance des murs droit et gauche. L'idéal est de disposer le subwoofer quelque part à proximité ou derrière l'enceinte centrale d'un système surround. Réglages du siltre actif et « gestion du grave » L'expression « gestion du grave » fait référence à la pratique dans laquelle un subwoofer est utilisé pour la reproduction des basses fréquences des canaux principaux. En raison de la physiologie de l'oreille humaine, les basses fréquences sont essentiellement perçues comme étant non directionnelles. Dès lors que la distance d'écoute est adaptée, l'auditeur n'est pas en mesure de localiser la source de signal basse fréquence. Ainsi, cela ne fait pas ou peu de différence pour l'auditeur que les basses fréquences d'un son proviennent d'une enceinte principale (qui peut être désaxée sur sa gauche ou sa droite ou même être derrière lui) ou d'un subwoofer dédié qui présente l'avantage d'être mieux équipé – et aussi mieux placé dans la pièce – qu'une enceinte large bande pour reproduire les basses fréquences. Ainsi, vous pouvez utiliser un seul subwoofer LSR2310SP pour reproduire l'ensemble des basses fréquences de votre système. Avec un subwoofer LSR2310SP au sein de votre système, la gestion du grave est facile à réaliser : raccordez simplement les canaux gauche et droit du signal source aux entrées du subwoofer puis les sorties du subwoofer aux enceintes gauche et droite. La fréquence de coupure, c'est à dire la fréquence utilisée par le ltre pour diviser les signaux an de les répartir entre le subwoofer et les enceintes gauche et droite, est déterminée par la position du sélecteur de la fréquence du ltre situé sur le panneau d'entrée du subwoofer LSR2310SP. Le réglage normal de la fréquence de coupure est 80 Hz. Mais deux réglages supplémentaires sont possibles : 120 Hz : Un grand nombre de systèmes de home-cinéma et de restitution musicale sont composés d'enceintes de petite taille incapables de reproduire les fréquences basses sans l'aide d'un subwoofer. Ces systèmes utilisent un circuit électronique de gestion du grave qui dirige les basses fréquences des canaux principaux vers le subwoofer. Le subwoofer LSR2310SP possède un réglage de fréquence de coupure à 120 Hz pour simuler le son qu'entend l'utilisateur d'un tel système domestique composé de petites enceintes et d'un subwoofer. Externe : Sélectionnez ce réglage si vous utilisez le subwoofer avec le contrôleur JBL MSC1 ou avec tout système externe de gestion du grave. Quand vous sélectionnez le réglage externe, les sorties gauche et droite sur XLR sont désactivées. Systèmes surround et LFE Le subwoofer LSR2310SP peut être utilisé pour reproduire le canal LFE (Low Frequency Effects) ou canal .1 d'un système surround. Dans les applications de production de lm, le canal LFE contient les effets sonores basse fréquence tels que le son des explosions ainsi que d'autres sons contenant un grave puissant. Dans les applications musicales, le canal LFE contient généralement les instruments au registre le plus grave tels qu'une basse, une grosse caisse et certains sons de synthétiseur.13

Section 6 : Connexions du système

Systèmes deux canaux

Section 6 : Connexions du système

Systèmes deux canaux avec contrôleur JBL MSC1 pour système de moniteurs

Section 6 : Connexions du système

Spécications pour le montage mural des LSR2328P et LSR2325P Des points de montage sont fournis pour être utilisés avec un système de montage standard. Les points de montage sont situés sur la base des modèles LSR2328P et LSR2325P. Spécications pour la xation : Type : Filetage M6 Longueur : 38,1 mm (1,5") plus épaisseur de la plaque de montage. Patron de forage : 1/4 Inch

Avertissement:Toutenégligencedanslemontageoulasuspensiondechargesélevéespeutentraînerdes

blessures graves et des dommages matériels. Le montage d'enceintes doit être réalisé par une personne qualiéeenrespectdetouteslesnormesdesécuritéetdeconstructionlocales.Respectezlesinstructions fourniesparlefabricantdusupportdemontageetassurez-vousquelesystèmeestcapabledesupporterle poidsdel'enceinteàmonter.17

Section 8 : Appendice B

Dépannage Si aucun son ne sort de vos enceintes, vériez les réglages suivants :

• Vériez qu'un signal source est connecté et produit un son.

• Vériez que la LED ON bleue sur la face avant du moniteur est allumée.

• Vériez que le réglage de volume n'est pas en butée gauche.

• Vériez que le cordon d'alimentation est branché et que l'interrupteur Power est en position ON.

• Si la LED bleue sur la face avant du moniteur ne s'allume pas, vériez que le fusible n'est pas endommagé. Placez l'interrupteur Power en position OFF. Débranchez le cordon d'alimentation et retirez le porte-fusible comme indiqué sur l'illustration. Examinez le fusible. Le fusible est endommagé si son lament interne est rompu ou si son tube de verre présente une tâche noire. Dans ce cas, installez un fusible neuf en utilisant le fusible de rechange logé à l'intérieur du porte-fusible. Remettez le porte-fusible en place et essayez de rallumer le système. Si le système ne s'allume toujours pas, veuillez contacter le service client de JBL Professional.

• Lorsque vous utilisez le subwoofer LSR2310SP : si le son du système présente un décit de basses fréquences, vériez que le subwoofer est allumé (interrupteur Power en position ON) et que son réglage de volume n'est pas en butée gauche. Si les vérications ci-dessus ne résolvent pas le problème, veuillez contacter le service client de JBL Professional.18

Bande passante : 37 Hz - 20 kHz 43 Hz - 20 kHz 28 Hz - 2 kHzFiltre basse/haute fréquence :2,0 kHz, Linkwitz-Riley De 4ème Ordre 1,7 kHz, Linkwitz-Riley De 4ème Ordre Niveau SPL continu maximal à 1 m (par enceinte / par paire)>104 dB SPL / >110dB SPL >101 dB SPL / >107dB SPL >104 dB SPL (35Hz - 80Hz)Niveau spl crête maximal à 1 m (par enceinte / par paire) >117 dB / >123 dB SPL / 1m >112 dB / >118 dB SPL / 1m 113 dBConnecteurs d'entrée :XLR symétrique, jack 6,35 mm symétrique, RCA asymétrique. Un voltage positif (point chaud) assigné à la broche 2 du XLR, à la pointe du jack 6,35 mm et à la pointe du RCA produit un déplacement vers l'avant de la membrane du haut-parleur.XLR symétrique, jack 6,35 mm symétrique, RCA asymétrique. Un voltage positif (point chaud) assigné à la broche 2 du XLR, à la pointe du jack 6,35 mm et à la pointe du RCA produit un déplacement vers l'avant de la membrane du haut-parleur.Gauche et droite : XLR symétriques (2), jacks 6,35 mm symétriques (2), RCA asymétriques (2). Un voltage positif (point chaud) assigné à la broche 2 du XLR, à la pointe du jack 6,35 mm et à la pointe du RCA produit un déplacement vers l'avant de la membrane du haut-parleur.Sensibilité d'entrée calibrée, XLR et jack 6,35 mm: -10 dBV92 dB SPL / 1 m 92 dB SPL / 1 m 92 dB SPL / 1 m (80 Hz BM)Entrée RCA: -22 dBV 92 dB SPL / 1 m 92 dB SPL / 1 m 92 dB SPL / 1 m (80 Hz BM) Connecteurs de sortie : - - - - - - Gauche et droite: XLR symétriques (2) Tension d'alimentation AC : 115 / 230 VAC, 50/60 Hz 115 / 230 VAC, 50/60 Hz 115 / 230 VAC, 50/60 Hz Tolérance de fonctionnement Avec tension d'alimentation AC :+/- 15% +/- 15% +/- 15% Connecteur électrique AC : Embase IEC avec fusible remplaçable par l'utilisateurEmbase IEC avec fusible remplaçable par l'utilisateurEmbase IEC avec fusible remplaçable par l'utilisateurType de fusible remplaçable (120 Volts / 240 Volts) :4A 250V action retardée / 2A 250V action retardée4A 250V action retardée / 2A 250V action retardée5A 250V action retardée / 2,5A 250V action retardéePuissance continue maximale du système :40 watts (IEC265-5) 21 watts (IEC265-5) 90 watts (IEC265-5)Réglages :Réglage de volume : -∞ à 0 dB -∞ à 0 dB -∞ à 0 dBRéglage haute fréquence (Filtre en plateau à 7 kHz) : +2.5 dB, 0 dB, -2.5 dB +2.5 dB, 0 dB, -2.5 dB - - - Réglage basse fréquence (Filtre en plateau à 120 Hz) : +2.0 dB, 0 dB, -3.0 dB +2.0 dB, 0 dB, -3.0 dB - - - Fréquence de coupure 80 Hz, 120 Hz, ExterneTransducteurs :Modèle basse fréquence : 238G 235G 230HDiamètre : 203 mm (8") 132 mm (5,2") 254 mm (10") Bobine mobile : 38 mm (1.5") 25 mm (1.0") 51 mm (2.0") Type d'aimant : Ferrite à blindage magnétique Ferrite à blindage magnétique Ferrite à blindage magnétique Type de cône : Papier spécial avec suspension en caoutchouc butyliquePapier spécial avec suspension en caoutchouc butyliquePapier spécial avec suspension en caoutchouc butyliqueImpédance : 4 ohms 4 ohms 8 ohmsModèle haute fréquence : 231H 231H - - -Diamètre: Diaphragme 25 mm (1") Diaphragme 25 mm (1") - - - Type d'aimant : Néodyme Néodyme - - - Type de diaphragme : Substrat de soie avec époxy Substrat de soie avec époxy - - - Autres caractéristiques : Guide d'onde EOS sphéroïdal oblongue elliptique avec gorge elliptiqueGuide d'onde EOS sphéroïdal oblongue elliptique avec gorge elliptique- - -Impédance : 8 ohms 8 ohms - - -Amplicateur :Basse fréquence : Topologie : Classe A-B, monolithique Classe A-B, monolithique Classe A-B bridgé, monolithique19

Section 8 : Appendice B

Spécications (suite) Puissance sur onde sinusoïdale : 95 watts (<0,1% THD pour impédance nominale) 55 watts (<0,1% THD pour impédance nominale) 180 watts (<0,1% THD pour impédance nominale) THD + N, mi-puissance : <0.03% <0.01% <0.05% Haute fréquence : Topologie : Classe A-B, monolithique Classe A-B, monolithique - - - Puissance sur onde sinusoïdale : 70 watts (<0,1% THD pour impédance nominale) 35 watts (<0,1% THD pour impédance nominale)

THD + N, mi-puissance : <0.07% <0.05% - - - Propriétés physiques : Finition : Façade : peinture anthracite métallique Façade : peinture anthracite métallique Façade : peinture anthracite métallique Coffret : PVC noir mat Coffret : PVC noir mat Coffret : PVC noir mat Montage : 4 points de montage letés compatibles avec les systèmes de xation standards: 107,9 x 50,8 mm (4,25" x 2,00"), mesures prises aux centres. Filetages M6. 4 points de montage letés compatibles avec les systèmes de xation standards: 107,9 x 50,8 mm (4,25" x 2,00"), mesures prises aux centres. Filetages M6.

Évent basse fréquence : Sur panneau arrière - (intégré au système de refroidissement de l'amplicateur) Sur panneau arrière - (intégré au système de refroidissement de l'amplicateur) Sur panneau arrière - (intégré au système de refroidissement de l'amplicateur) Construction de la façade : ABS moulé à structure ABS moulé à structure ABS moulé à structure Construction du coffret : MDF 18 mm (0,75") MDF 15 mm (0,625") MDF 18 mm (0,75") Poids net : 12.7 kg (28 lb) 7.7 kg (16 lb) 20.7 kg (45.5 lb) Dimensions (L x H x P) : 397 mm x 254 mm x 335 mm (15,6" x 10" x 13,2") 303 mm x 187 mm x 258 mm (11,9" x 7,4" x 10") 414 mm x 381 mm x 460 mm (16,3" x 15" x 18,1")20

Section 9 : Informations de contact

Adresse courrier : JBL Professional 8500 Balboa Blvd. Northridge, CA 91329 Adresse de livraison : JBL Professional 8370 Balboa Blvd., Dock D Northridge, CA 91329 (Ne renvoyez pas de produit à cette adresse sans avoir obtenu l'autorisation préalable de JBL) Service client : Du Lundi Au Vendredi De 8 h à 17 h Heure de la côté ouest des États-Unis (800) 8JBLPRO (800.852.5776) www.jblproservice.com Enregistrement du produit : Enregistrez votre produit en ligne sur www.jblpro.com/registration Sur Internet : www.jblpro.com Professional Contacts, Outside the USA : Contact the JBL Professional Distributor in your area. A complete list of JBL Professional international distributors is provided at our U.S.A. website: www.jblpro.com En dehors des Etats-Unis : Contactez votre Distributeur JBL Professional. Une liste complète de nos distributeurs internationaux est disponible sur le site web - www.jblpro.com International : Wenden Sie sich an Ihre örtliche JBL Professional Vertretung. Eine vollständige Liste der internationalen JBL- Vertretungen nden Sie auf userem Website unter www.jblpro.com Fuera de los Estados Unidos : Comuníquese con el distribuidor de JBL Professional de su zona. En nuestro sitio web, www.jblpro.com, encontrará una lista completa de los distribuidores de JBL International.21

Section 10: Informations de garantie

La garantie limitée JBL pour les produits de la catégorie enceintes professionnelles (excepté pour les châssis) garde effet pendant cinq ans à compter de la date du premier achat par un consommateur. Les amplicateurs JBL sont garantis trois ans à compter de l'achat original. Les châssis et autres produits JBL sont garantis deux ans à compter de la date de l'achat original. Qui est protégé par cette garantie? Votre garantie JBL protège le propriétaire d'origine et tous les propriétaires suivants tant que : A.) Votre produit JBL a été acheté aux États-Unis continentaux, à Hawaii ou en Alaska. (Cette garantie ne s'applique pas aux produits JBL achetés ailleurs à l'exception des achats par les dépôts militaires. Les autres acheteurs doivent contacter le distributeur JBL local pour connaître les informations de garantie.) ; Et B.) L'acte de vente original et daté est présenté à chaque fois une prestation de garantie est réclamée. Que couvre la garantie JBL? Votre garantie JBL couvre tous les défauts de matériaux et de fabrication à l'exception de ceux cités ci-après. Ce qui n'est pas couvert par la garantie : dommages causés par un accident, une utilisation impropre, un mauvais traitement, une modication du produit ou une négligence ; dommages survenus pendant le transport ; dommages résultant du non respect des instructions contenues dans votre manuel ; dommages résultant de la réalisation d'une réparation par une personne non autorisée par JBL ; réclamations basées sur toute déclaration erronée du revendeur ; tout produit JBL dont le numéro de série a été déformé, modié ou supprimé. Qui paye quoi? JBL paiera tous les frais de main d'œuvre et de matériaux pour toutes les réparations couvertes par cette garantie. Veuillez conserver l'emballage d'origine car un coût sera imputé si un emballage de remplacement est nécessaire. Le paiement des frais de port est examiné dans la section suivante de cette garantie. Comment accéder aux prestations de garantie Si votre produit JBL n'est jamais passé au SAV, écrivez ou téléphonez-nous : JBL Incorporated (À l'attention de : Customer Service Department), 8500 Balboa Boulevard, PO. Box 2200, Northridge, California 91329 (818/893-8411). Nous pourrons vous diriger vers un réparateur agréé JBL ou vous demander d'envoyer votre produit à l'usine pour sa réparation. Dans chaque cas, vous devrez présenter l'acte de vente original pour prouver la date d'achat. Veuillez ne pas envoyer votre produit JBL à l'usine sans autorisation préalable. Si le transport de votre produit JBL présente des difcultés inhabituelles, veuillez nous en informer et nous pourrons éventuellement prendre des dispositions particulières avec vous. Dans le cas contraire, vous serez responsable du transport de votre produit ou des dispositions de son transport vers son lieu de réparation et du paiement de tout frais de port initial. Toutefois, nous paierons les frais de port pour le transport retour si la réparation est couverte par la garantie. Limitation des garanties implicites TOUTES LES GARANTIES IMPLICITES, NOTAMMENT LES GARANTIES DE VALEUR MARCHANDE ET D'ADÉQUATION À UN USAGE PARTICULIER, SONT LIMITÉES DANS LE TEMPS À LA DURÉE DE CETTE GARANTIE.
