MODE D'EMPLOI LA40A330J1 SAMSUNG

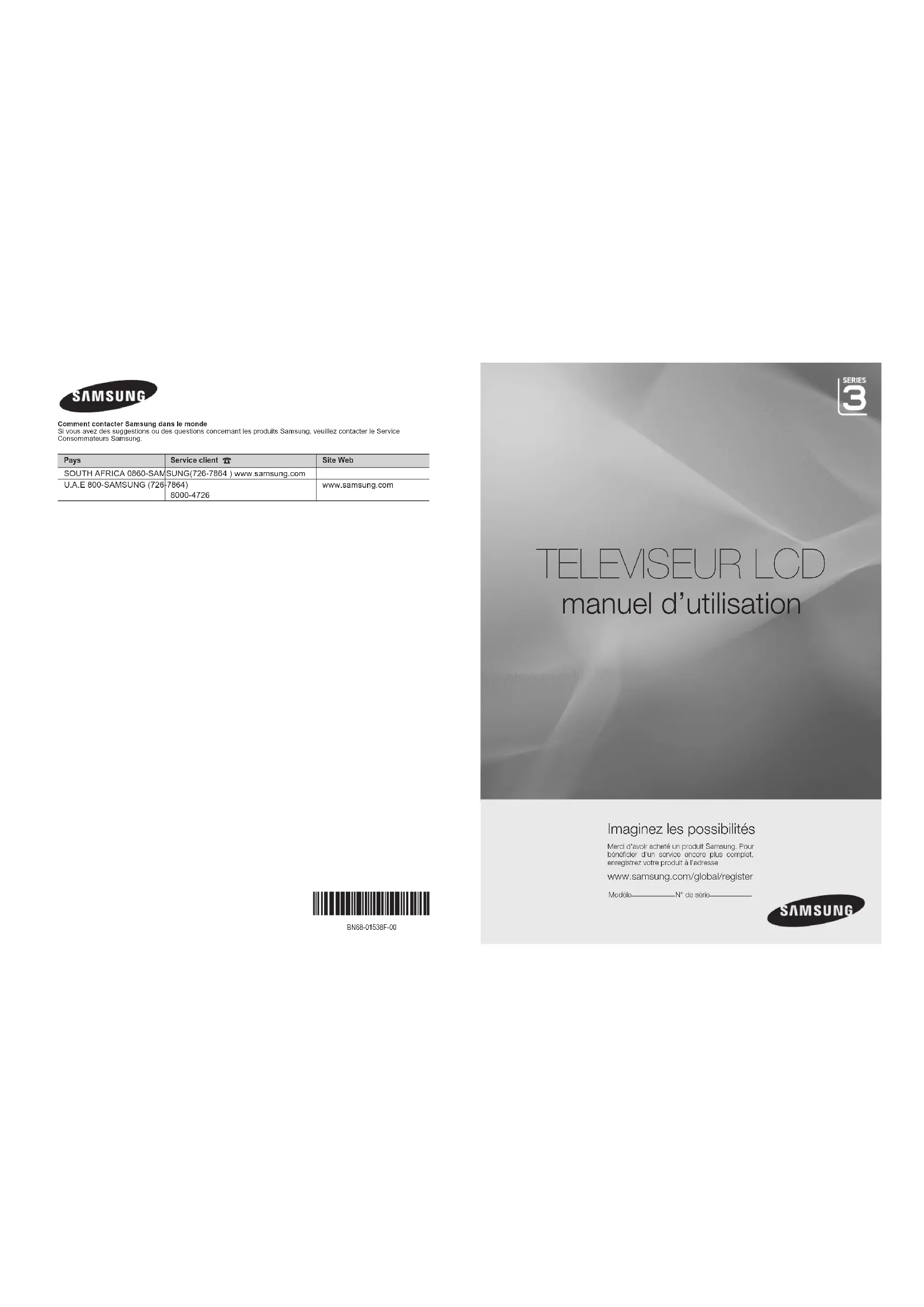

TELEVISEUR LCD manuel d’utilisation Imaginez les possibilités Merci d'avoir acheté un produit Samsung. Pour bénéficier d'un service encore plus complet, enregistrez votre produit à l'adresse www.samsung.com/global/register Modèle N° de série BN68-01538F-00Comment contacter Samsung dans le mondeSi vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. Pays Service client Site Web SOUTH AFRICA 0860-SAMSUNG(726-7864 ) www.samsung.com U.A.E 800-SAMSUNG (726-7864) 8000-4726 www.samsung.com BN68-01538F-Cover.indd 1 2008-04-07 ¿ÀÈÄ 8:02:20© 2008 Samsung Electronics Co., Ltd. All rights reserved. Précautions à prendre lors de l’affichage d’une image fixe Une image fixe peut causer des dommages irrémédiables à l’écran du téléviseur.

• N’affichez pas une image fixe sur l’écran LCD plus de 2 heures. Cela pourrait provoquer une rémanence de l’image à l’écran. Cette rémanence de l’image est également appelée “brûlure de l’écran”. Pour éviter une telle rémanence de l’image à l’écran, réduisez la luminosité et le contraste de l’écran lorsque vous laissez une image fixe affichée.

Regarder l’écran LCD du téléviseur en format 4:3 pendant une longue période peut laisser des traces de bordures à gauche, à droite et au centre de l’écran, à cause de la différence d’émission de lumière sur l’écran. La lecture d’un DVD ou l’utilisation d’une console de jeu peut avoir un effet similaire sur l’écran. Les dommages provoqués par les effets qui précèdent ne sont pas couverts par la garantie.

• L’affichage d’images fixes de jeux vidéo et d’ordinateurs pendant plus longtemps qu’une période spécifique peut provoquer des rémanences. Pour éviter cela, réduisez la “luminosité” et le “contraste” lors de l’affichage d’images fixes. BN68-01538P-Fre.indd 1 2008-04-07 ¿ÀÈÄ 8:00:10Français - 1 Sommaire

BRANCHEMENT ET INSTALLATION DE VOTRE TELEVISEUR

• Liste des pièces p. 2
• Installation du support p. 2
• Installation du support mural p. 2
• Présentation du panneau de comman p. 3
• Présentation du panneau de branchement p. 4
• Présentation de la télécommande p. 6
• Insertion des piles dans la télécommande p. 7
• Mise en marche et arrêt p. 7
• Mise en mode veille de votre téléviseur p. 7
• Afchage des menus p. 8
• Utilisation du bouton TOOLS p. 8
• Plug & Play p. 9

• Mémorisation automatique des canaux p. 10
• Mémorisation manuelle des canaux p. 11
• Ajout/Verrouillage de canaux p. 12
• Organisation des canaux mémorisés p. 13
• Attribution de noms aux canaux p. 13
• Réception des canaux grâce à la syntonisation ne p. 14

• Changement de la norme Image p. 15
• Réglage de l’image personnalisée p. 16
• Réglages des détails de l’image p. 16
• Reinitialisation des paramètres d’image à leur valeur par défaut p. 17
• Conguration de l’option Picture p. 18
• Afchage Picture In Picture (PIP) p. 20

Réglage et afchage de l’heure actuelle .......... 23 Réglage du minuteur de mise en veille ............ 23 Mises en marche et arrêt automatiques de votre téléviseur ................................................. 24

DESCRIPTION DES FONCTIONS

• Choix de la langue p. 24
• Mélodie / Divertissement / Mode éco p. 25
• Sélection de la source p. 26
• Modication du nom de la source d’entrée p. 27

Conguration de votre logiciel PC (basée sur Windows XP) .................................. 28 Modes d’afchage ............................................ 28 Conguration du téléviseur avec le PC ............ 29

RECOMMANDATIONS D’UTILISATION

• Fonction de télétexte p. 30
• Utilisation du verrouillage Kensington antivol (en fonction du modèle) p. 31
• Dépannage : Avant de contacter le personnel du service d’assistance p. 32
• Spécications techniques et environnementales p. 33

Français - 1 Symboles Appuyer Remarque B outon d’accès rapide BN68-01538P-Fre.indd 1 2008-04-07 ¿ÀÈÄ 8:00:11Français - 2 Liste des pièces Vériez que les éléments suivants sont inclus avec votre téléviseur LCD. S’il manque des éléments, contactez votre revendeur. M4XL16 Télécommande / Piles (AAA x 2) Cordon d’alimentation Bouchon - Base Vis de pied X 4 Support Chiffon de nettoyage ♦ Manuel d’utilisation ♦ Carte de garantie ♦ Manuel de sécurité ♦ Cartes d’enregistrement Carte de garantie/ Manuel de sécurité / Cartes d’enregistrement (Non disponibles dans tous les pays) Selon le modèle, il se peut que le socle et les vis ne soient pas inclus.

1. Connectez votre téléviseur LCD et le support.

Le téléviseur doit être soulevé par plusieurs personnes. Assurez-vous de distinguer la partie avant de la partie arrière du support lorsque vous les assemblez.

2. Fixez deux vis à l’emplacement 1 puis deux autres à l’emplacement 2.

Mettez le produit à la verticale et serrez les vis. Si vous serrez les vis alors que le téléviseur LCD est à l’horizontale, il est possible qu’il penche d’un côté. Le socle est installé pour les modèles dont la taille de l’écran est de 37 pouces ou plus.

Installation du support mural Les élements du support mural (vendus séparément) permettent de xer le téléviseur au mur. Pour plus d’informations sur l’installation du support mural, reportez- vous aux instructions fournies avec les élements du support mural. Faites appel à un technicien pour installer la xation murale. Samsung Electronics ne saurait être tenu responsable de tout dommage sur le produit ni de toute blessure subie par vous ou par d’autres personnes si vous choisissez d’effectuer l’installation murale. N’installez pas votre kit de montage mural lorsque votre téléviseur est en fonctionnement. Une blessure par choc électrique pourrait en résulter. Enlevez le support, bouchez l’orice de la base et fermez à l’aide de deux vis.

BN68-01538P-Fre.indd 2 2008-04-07 ¿ÀÈÄ 8:00:12Français - 3 Présentation du panneau de comman La couleur et la forme du produit peuvent varier en fonction du modèle.

(Alimentation) Permet d’allumer et d’éteindre le téléviseur. Témoin d’alimentation Clignote et s’éteint lorsqu’il est sous tension et s’allume en mode Veille. Capteur de la télécommande Dirigez la télécommande vers ce point du téléviseur. Afche un menu de toutes les sources d’entrée disponibles (TV, AV, S-Vidéo, Composant1, Composant2, PC, HDMI1, HDMI2). Dans le menu à l’écran, untilisez ce bouton de la même façon que le bouton ENTER de votre télécommande.

MENU Permet d’afcher le menu des fonctions de votre téléviseur sur l’écran.

+ VOL - Permet d’augmenter ou de baisser le volume. Dans le menu à l’écran, utiliser les boutons + VOL - de la même façon que les boutons et de la télécommande.

Permet de changer de canal. Dans le menu à l’écran, utiliser les boutons CH de la même façon que les boutons

de la télécommande. (Vous pouvez allumer votre téléviseur sans votre télécommande à l’aide de ces boutons.)

Boutons du panneau latéral

BN68-01538P-Fre.indd 3 2008-04-07 ¿ÀÈÄ 8:00:12Français - 4 Présentation du panneau de branchement Lorsque vous branchez un périphérique externe à votre téléviseur, assurez-vous que celui-ci est éteint. Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et du câble.

Pour raccorder la prise de sortie vidéo et audio de votre PC.

Branchement de périphériques audio/vidéo externes (AV IN) Branchez un câble RCA à un périphérique audio/vidéo externe approprié tel qu’un magnétoscope, un lecteur DVD ou un caméscope. Branchez les câbles audio RCA sur la prise “R - AUDIO – L” située à l’arrière du téléviseur et leurs autres extrémités sur les prises de sortie audio correspondantes du périphérique audio/vidéo.

3 HDMI IN 1, HDMI IN 2

Prend en charge les connexions entre des périphériques audio/vidéo compatibles HDMI (boîtiers décodeurs, lecteurs DVD). Aucune connexion audio supplémentaire n’est nécessaire pour une connexion HDMI - HDMI. Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la borne HDMI IN 2. Qu’est-ce que HDMI ? “High Denition Multimedia interface” permet la transmission de données vidéo numériques haute dénition et plusieurs canaux de son numérique. Le terminal HDMI/DVI prend en charge la connexion DVI vers un périphérique raccordé avec le câble adéquat (non fourni). La différence entre HDMI et DVI est que le périphérique HDMI est plus petit, est équipé de la fonction de codage HDCP (High Bandwidth Digital Copy Protection), et gère le son numérique multicanal.

AV IN 2 Entrée de l’alimentation

[Panneau arrière du téléviseur] La couleur et la forme du produit peuvent varier en fonction du modèle.

Sorties audio DVI pour périphériques externes. Modes pris en charge pour HDMI/DVI et Composant 480i 480p 576i 576p 720p 1080i HDMI/DVI 50Hz X X X O O O HDMI/DVI 60Hz X O X X O O Composant O O O O O O

4 AUDIO OUT [R-AUDIO-L]

Branchez les câbles audio RCA au connecteur AUDIO OUT [R-AUDIO-L] situé à l’arrière de votre poste et aux connecteurs d’entrée audio correspondants sur l’amplicateur ou le système Home Cinema.

ANT IN An de retransmettre correctement les canaux de télévision, le téléviseur doit recevoir un signal depuis l’une des sources suivantes : une antenne extérieure / un réseau de télévision câblée / un réseau par satellite.

SERVICE Prise pour MAINTENANCE uniquement.

Verrouillage Kensington (en fonction du modèle) Le verrouillage Kensington (en option) est un dispositif utilisé pour xer physiquement le système dans le cas d’une utilisation dans un endroit public. Si vous désirez utiliser un dispositif de verrouillage, contactez le revendeur où vous avez acheté le téléviseur. L’emplacement du verrou Kensington peut varier en fonction du modèle. 8 COMPONENT IN Branchez les câbles composants vidéo (en option) au connecteur de composant (“PR”, “PB”, “Y”) à l’arrière de votre téléviseur et les autres extrémités aux connecteurs de sortie vidéo du composant correspondants sur le lecteur DVD. Si vous souhaitez brancher à la fois le boîtier décodeur et le lecteur DVD, vous devez brancher le boîtier décodeur au lecteur DVD et le lecteur DVD au connecteur de composant (“Y”, “PB”, “PR”) de votre téléviseur. Les connecteurs Y, PB et PR de vos appareils composants (lecteur DVD) sont parfois désignés par les lettres Y, B-Y et R-Y ou Y, Cb et Cr. Branchez les câbles audio RCA (en option) sur la prise “R - AUDIO - L” située à l’arrière du téléviseur et leurs autres extrémités sur les prises de sortie audio correspondantes du lecteur DVD.

BN68-01538P-Fre.indd 5 2008-04-07 ¿ÀÈÄ 8:00:13Français - 6 Présentation de la télécommande 1 Bouton de mise en veille du téléviseur. 2 Permet de sélectionner directement le mode TV. 3 Pavé numérique pourPavé numérique pour l’accès direct aux canaux. 4 Sélection de canaux à 1 ou 2 chiffres. 5 +: Augmentation du volume. -: Réduction du volume. 6 Arrêt temporaire du son.Arrêt temporaire du son. 7 Permet de sélectionnerPermet de sélectionner rapidement les fonctions fréquemment utilisées. 8 Affiche les informationsAffiche les informations relatives au programme en cours. 9 Boutons de couleur :Boutons de couleur : utilisez ces boutons dans la liste des canaux, etc. ! Affiche la liste de canaux àAffiche la liste de canaux à l’écran @ Sélection de la sourceSélection de la source disponible. # Chaîne précédente. $ P<: chaîne suivante. P>: chaîne précédente. % Revient au menuRevient au menu précédent. ^ Permet de commander lePermet de commander le curseur dans le menu. & Permet de quitter le menuPermet de quitter le menu affiché à l’écran.

• Sélection de la taille deSélection de la taille de l’image. ( Pour afficher le menuPour afficher le menu principal à l’écran. ) Permet d’accéder directement aumode HDMI a Sélection de l’effet sonore Fonctions télétexte 2 Quitte l’afchage télétexte. 7 Sélection de la taille du télétexte. 8 Activation du télétexte. 9 Sélection des rubriques Fastext. 0 Choisissez Teletext, Double, ou Mix. ! Mémorisation télétexte. @ Sélection du mode télétexte. (LIST/FLOF) # Page secondaire télétexte. $ P<: page télétexte suivante. P>: page télétexte précédente. % Pause télétexte. & Annulation du télétexte. ( Index télétexte. Une lumière intense peut affecter le bon fonctionnement de la télécommande.

TOOLSP.SIZE BN68-01538P-Fre.indd 6 2008-04-07 ¿ÀÈÄ 8:00:13Français - 7 Insertion des piles dans la télécommande

1. Soulevez le couvercle situé à l’arrière de la télécommande comme indiqué sur

2. Placez-y deux piles AAA.

Assurez-vous que les pôles “+” et “-” des piles correspondent au schéma situé à l’intérieur du compartiment.

3. Remettez le couvercle en place.

Retirez les piles et stockez-les dans un endroit frais et sec si vous n’utilisez pas la télécommande pendant longtemps. Si la télécommande ne fonctionne pas :

1. Le téléviseur est-il sous tension ?

2. Les bornes + et - des piles ne sont-elles pas inversées ?

3. Les piles sont-elles déchargées ?

4. Le cordon d’alimentation est-il débranché ou y a-t-il une panne de courant ?

5. Une lampe uorescente ou néon est-elle allumée à proximité ?

Mise en marche et arrêt Le câble relié au secteur est xé à l’arrière du téléviseur/moniteur.

1. Branchez le cordon d’alimentation sur une prise secteur appropriée.

Le voyant de veille s’allume sur le téléviseur.

2. Appuyez sur le bouton de votre téléviseur.

Vous pouvez également appuyer sur le bouton POWER ou sur le bouton TV de votre télécommande pour allumer le téléviseur. Le dernier canal que vous avez regardé est automatiquement re-sélectionné.

3. Appuyez sur le bouton numérique (de 0 à 9) ou le bouton canal suivant/précédent (</>) de la

télécommande ou sur le bouton CH de votre téléviseur. Lorsque vous allumez le téléviseur pour la première fois, vous devrez choisir la langue dans laquelle vous souhaitez que les menus s’afchent.

4. Pour éteindre votre téléviseur, appuyez de nouveau sur le bouton POWER .

Mise en mode veille de votre téléviseur Vous pouvez mettre votre téléviseur en mode Veille an de réduire la consommation électrique. Le mode veille peut être utile si vous souhaitez éteindre votre téléviseur temporairement (pendant un repas par exemple).

1. Appuyez sur le bouton POWER de la télécommande.

L’écran s’éteint et un voyant de veille rouge apparaît sur votre téléviseur.

2. Pour rallumer le téléviseur, appuyez de nouveau sur le bouton POWER , les boutons numériques (de

0 à 9), le bouton TV ou les boutons canal suivant/précédent (</>). Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous êtes en vacances par exemple). Il est conseillé de débrancher le téléviseur du secteur et de l’antenne.

1. Une fois l’appareil allumé, appuyez sur le bouton MENU.

Le menu principal apparaît à l’écran. Plusieurs icônes s’afchent sur le côté gauche du menu: Image, Son, Canal, Conguration, Entrée.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l’une des

icônes. Appuyez ensuite sur le bouton ENTER pour accéder au sous-menu de l’icône.

3. Appuyez sur le bouton EXIT pour quitter le menu.

Les menus disparaissent de l’écran après environ une minute.

Utilisation du bouton TOOLS Vous pouvez utiliser le bouton TOOLS pour sélectionner simplement et rapidement les fonctions que vous utilisez le plus souvent. Le menu “Outils” change en fonction du mode d’entrée externe affiché.

1. Utilisation du bouton TOOLS.

Le menu “Outils” s’afche.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un menu.

3. Appuyez sur les boutons ▲/▼/◄/►/ENTER pour afcher,

changer ou utiliser les éléments sélectionnés. Pour une description plus détaillée de chaque fonction, reportez-vous à la page correspondante. Mode Image , Reportez-vous aux pages 15 Mode Son, Reportez-vous aux pages 21 Veille, Reportez-vous aux pages 23 SRS TS XT, Reportez-vous aux pages 21 Mode éco., Reportez-vous aux pages 26 Dual l-ll, Reportez-vous aux pages 22 PIP, Reportez-vous aux pages 20 Réglage Automatique, Reportez-vous aux pages 29

ImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 50 Couleur 50Teinte G 50 R 50Réglages des détails Options d’image Réinitialiser : OK Déplacer Entrer Retour TOOLS P.SIZE TOOLSP.SIZE Mode Image ◄ Standard ►Mode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : ArrêtDual l-ll : Mono Déplacer Régler QuitterOutils BN68-01538P-Fre.indd 8 2008-04-07 ¿ÀÈÄ 8:00:14Français - 9 Plug & Play Lorsque vous allumez le téléviseur pour la première fois, plusieurs réglages de base s’effectuent l’un après l’autre de manière automatique. Les réglages disponibles sont les suivants.

1. Appuyez sur le bouton POWER de la télécommande.

Le message “Start Plug & Play” s’afche et la mention “OK” est sélectionnée.

2. Sélectionnez la langue souhaitée en appuyant sur le bouton

ou . Appuyez sur le bouton ENTER pour conrmer votre choix.

Appuyez sur les boutons ou pour sélectionner “Enr. démo” ou “Util. domicile”, puis sur le bouton ENTER . Nous vous recommandons de régler le téléviseur sur le mode “Util. domicile” pour une meilleure qualité d’image dans votre environnement personnel. Le mode “Enr. démo” n’est prévu que pour un usage en magasins. Si l’unité est accidentellement dénie sur le mode “Enr. démo” et que vous souhaitez revenir au mode “Util. domicile” (Standard): Appuyez sur le bouton Volume du téléviseur. Lorsque l’OSD du volume s’afche, appuyez pendant 5 secondes sur le bouton MENU du téléviseur.

4. Le message “Vérier l’entrée de l’antenne.” s’afche s’afche et la mention “OK” est alors sélectionnée.

Appuyer sur le bouton ENTER . Veuillez vérier que le câble de l’antenne est correctement branché.

5. Sélectionnez la zone appropriée en appuyant sur le bouton ou .

Appuyez sur le bouton ENTER pour conrmer votre choix.

Le menu “Mémorisation Auto” s’afche et l’option “Démarrer” est sélectionnée. Appuyez sur le bouton ENTER

La recherche de canaux démarrera et se terminera automatiquement. Appuyez sur le bouton ENTER à tout moment pour interrompre la mémorisation. Une fois que tous les canaux disponibles sont mémorisés, le menu “Réglage Horloge” s’afche.

7. Appuyez sur le bouton ENTER .

Sélectionnez “Mois”, “Date”, “Année”, “Heure”, “Minute” ou “am/pm” en appuyant sur le bouton ou . Sélectionnez les “Mois”, “Date”, “Année”, “Heure”, “Minute” ou “am/pm” en appuyant sur le bouton ou . Vous pouvez également dénir les paramètres “Mois”, “Date”, “Année”, “Heure” et “Minute” à l’aide du pavé numérique de la télécommande.

8. Appuyez sur le bouton ENTER pour conrmer votre réglage. Le message “Protez de votre

visionnage” s’afche. Lorsque vous avez terminé, appuyez sur le bouton ENTER . Même sans pression sur le bouton ENTER , le message disparaît automatiquement après quelques secondes. Langue : Sélectionnez votre langue. Zone: Sélectionnez votre pays ou zone. Mémorisation Auto : Balaie et mémorise automatiquement tous les canaux disponibles dans votre zone. Réglage Horloge : Pour régler l’heure actuelle du téléviseur.

Plug & PlayStart Plug & Play. Enter BN68-01538P-Fre.indd 9 2008-04-07 ¿ÀÈÄ 8:00:14Français - 10 Si vous souhaitez réinitialiser cette fonction...

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Conguration” puis appuyez sur le bouton ENTER .

2. Appuyez de nouveau sur le bouton ENTER pour sélectionner

le mode “Plug & Play”. Pour plus d’informations concernant le réglage des options, reportez-vous à la page 9. La fonction “Plug & Play” est uniquement disponible en mode TV. Mémorisation automatique des canaux Vous pouvez chercher les plages de fréquence disponibles par balayage (leur disponibilité dépend de votre zone). Il est possible que les numéros de programme attribués automatiquement ne correspondent pas aux numéros de programme souhaités ou réels. Vous pouvez toutefois trier les numéros manuellement et supprimer les canaux que vous ne souhaitez pas regarder.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur les boutons ou pour sélectionner “Canal” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ENTER pour sélectionner “Zone”.

3. Sélectionnez le zone approprié en appuyant sur les boutons ou .

Appuyez sur le bouton ENTER pour conrmer votre choix.

4. Appuyez sur les boutons ou pour sélectionner “Mémorisation Auto” puis appuyez sur le bouton

5. Appuyez sur le bouton ENTER .

Le téléviseur commence à mémoriser tous les canaux disponibles. Appuyez sur le bouton ENTER à tout moment pour interrompre le processus de mémorisation et retourner au menu “Canal”.

6. Une fois que tous les canaux disponibles sont mémorisés, le menu “Tri des canaux” s’afche.

(Reportez-vous aux pages 13)

CanalZone : Asie/Eur. occ. Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin Déplacer Entrer Retour ConfigurationPlug & Play Langue : Français Horloge Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Retour BN68-01538P-Fre.indd 10 2008-04-07 ¿ÀÈÄ 8:00:15Français - 11 Mémorisation manuelle des canaux Vous pouvez mémoriser les canaux de télévision, y compris ceux reçus via les réseaux câblés. Lors de la mémorisation manuelle des canaux, vous pouvez choisir. ♦ de mémoriser ou non chaque canal trouvé. ♦ le numéro du programme qui vous servira à identifier chaque canal mémorisé.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Canal”, puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner

“Mémorisation Manuelle”, puis appuyez sur le bouton ENTER .

3. Sélectionnez l’option désirée en appuyant sur le bouton

▲ ou ▼, puis appuyez sur le bouton ENTER .

4. Lorsque vous êtes satisfait du réglage, appuyez sur le

Appuyez sur le bouton EXIT pour quitter le menu. ♦ Programme (numéro de programme à attribuer à une chaîne) − Appuyez sur le bouton ▲ ou ▼ jusqu’à ce que vous trouviez le numéro correct. Vous pouvez également sélectionner le numéro de canal directement en appuyant sur le pavé numérique (0~9). ♦ Système de Couleur: Auto./PAL/SECAM/ NTSC4.43/NTSC3.58 − Appuyez sur le bouton ▲ ou ▼ pour sélectionner la norme de couleurs désirée. ♦ Système Sonore: BG/DK/I/M − Appuyez sur le bouton ▲ ou ▼ pour sélectionner la norme audio désirée. ♦ Canal (si vous connaissez le numéro de la chaîne à mémoriser) − Appuyez sur le bouton ▲ ou ▼ pour sélectionner C (canal hertzien) ou S (canal câblé). − Appuyez sur le bouton ►, puis sur le bouton ▲ ou ▼ pour sélectionner le numéro de votre choix. Vous pouvez également sélectionner le numéro de canal directement en appuyant sur le pavé numérique (0~9). S’il n’y a aucun son ou si le son est anormal, re-sélectionnez la norme son désirée. ♦ Recherche (lorsque vous ne connaissez pas les numéros de chaîne) − Appuyez sur le bouton ▲ ou ▼ pour démarrer la recherche. − Le syntoniseur balaie la plage de fréquences jusqu’à ce que vous receviez la première chaîne ou la chaîne que vous avez sélectionnée à l’écran. ♦ Mémoriser (permet de mémoriser la chaîne et le numéro de programme correspondant) − Sélectionnez “OK” en appuyant sur le bouton ENTER . Mode Canal − P (Mode Programme) : A la fin du réglage, des numéros de position compris entre P00 et P99 sont attribués aux stations de radiodiffusion de votre zone. Dans ce mode, vous pouvez sélectionner un canal en saisissant son numéro de position. − C (mode chaîne hertzienne) : dans ce mode, vous pouvez sélectionner un canal en saisissant le numéro attribué à chacune des stations de télédiffusion. − S (mode chaîne câblée) : dans ce mode, vous pouvez sélectionner un canal en saisissant le numéro attribué à chacun des canaux câblés. Canal Zone : Asie/Eur. occ. Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin Déplacer Entrer Retour

Mémorisation Manuelle Programme : P 1Système de Couleur : Auto. Système Sonore : BG Canal : S 6Recherche : 140 MHzMémoriser : ? Déplacer Entrer Retour

BN68-01538P-Fre.indd 11 2008-04-07 ¿ÀÈÄ 8:00:15Français - 12 Ajout/Verrouillage de canaux A l’aide de la fonction Gestionnaire de Chaînes, vous pouvez aisément verrouiller ou ajouter des canaux.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Canal”, puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Gestionnaire

de Chaînes”, puis appuyez sur le bouton ENTER . ♦ Ajout de canaux A l’aide de la fonction “Liste des chaînes”, vous pouvez aisément ajouter des canaux.

3. Sélectionnez “Liste des chaînes” en appuyant sur le bouton

4. Passez au champ ( ) en appuyant sur les boutons ▲, ▼, ◄

ou ► sélectionnez un canal à ajouter et appuyez sur le bouton ► sélectionnez un canal à ajouter et appuyez sur le bouton ENTER pour l’ajouter. Si vous appuyez à nouveau sur le bouton ENTER , le symbole ( ) à côté du canal disparaît et le canal n’est pas ajouté. “ ” est actif lorsque “Verrouillage Parental” est dénie sur “Marche”. ♦ Verrouillage de canaux Cette fonction, qui bloque la vidéo et coupe le son, vous permet d’éviter toute utilisation non autorisée, par des enfants par exemple, qui pourraient visionner des programmes ne leur étant pas destinés.

5. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Verrouillage

Parental”, puis appuyez sur le bouton ENTER .

6. Sélectionnez “Marche” en appuyant sur le bouton ▲ ou ▼,

puis appuyez sur le bouton ENTER .

7. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Liste des

chaînes”, puis appuyez sur le bouton ENTER .

8. Passez au champ ““ ” en appuyant sur les boutons ▲, ▼, en appuyant sur les boutons ▲, ▼,

◄ ou ► sélectionnez un canal à verrouiller et appuyez sur leou ► sélectionnez un canal à verrouiller et appuyez sur le ► sélectionnez un canal à verrouiller et appuyez sur le bouton ENTER pour l’ajouter. Si vous appuyez à nouveau sur le bouton ENTER , le symbole ( ) à côté du canal disparaît et le verrouillage du canal est annulé. Un écran bleu s’afche lorsque le “Verrouillage Parental” est activé.

9. Appuyez sur le boutonAppuyez sur le bouton EXIT pour quitter le menu.

Sélectionnez “Marche” ou “Arrêt” dans “Verrouillage Parental” pour que les canaux dénis sur “ ” soient actifs ou inactifs. Vous pouvez sélectionner ces options en appuyant sur le bouton CH LIST de votre télécommande.

P 1 C3Liste des chaînesDéplacer EntrerPage RetourAjouter Verrouil.1 / 10Prog.0 C--1 C32 BBC 13 C744 C755 C766 S37 S48 S69 S7Canal Zone : Asie/Eur. occ. Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin Déplacer Entrer Retour

Gestionnaire de ChaînesListe des chaînes Verrouillage Parental : Arrêt Déplacer Entrer Retour TOOLS P.SIZE BN68-01538P-Fre.indd 12 2008-04-07 ¿ÀÈÄ 8:00:16Français - 13 Organisation des canaux mémorisés Cette opération vous permet de changer les numéros de programme des canaux mémorisés. Cette opération peut s’avérer nécessaire après l’utilisation de la mémorisation automatique.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Canal” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Tri des

canaux” puis appuyez sur le bouton ENTER .

3. Sélectionnez le numéro de la chaîne à modier en appuyant sur

le bouton ▲ ou ▼. Appuyez sur le bouton ENTER . Le numéro du canal sélectionné et le nom passent au côté droit.

4. Sélectionnez le numéro de programme vers lequel déplacer la

chaîne en appuyant sur le bouton ▲ ou ▼.

5. Appuyez sur le bouton ENTER .

La chaîne est déplacée vers sa nouvelle position et toutes les autres chaînes sont replacées en conséquence.

6. Répétez les étapes 3 à 5 pour enregistrer un autre canal.

7. Appuyez sur le bouton EXIT pour quitter le menu.

Attribution de noms aux canaux Les noms de canaux sont attribués automatiquement lorsque des informations sur les canaux sont diffusées. Ces noms peuvent être modiés, ce qui vous permet d’attribuer ceux de votre choix.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Canal” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Nom station”

puis appuyez sur le bouton ENTER .

3. Si nécessaire, sélectionnez le canal auquel vous souhaitez

attribuer un nouveau nom en appuyant sur le bouton ou . Appuyez sur le bouton ENTER . La barre de sélection s’afche autour de la case du nom.

Les caractères suivants sont disponibles : Les lettres de l’alphabet (A~Z) / les nombres (0~9) / les caractères spéciaux (+, -, *, /, espace)

5. Répétez les étapes 3 à 4 pour chaque canal auquel attribuer un nouveau nom.

6. Appuyez sur le bouton EXIT pour quitter le menu.

Pour… Alors… Sélectionner une lettre, un nombre ou un symbole Appuyez sur le bouton

Passer à la lettre suivante Appuyez sur le bouton Revenir à la lettre précédente Appuyez sur le bouton Conrmer le nom Appuyez sur le bouton ENTER . CanalZone : Asie/Eur. occ. Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin Déplacer Entrer RetourTri des canauxProg. Ch. Nom station 0 C-- ----- 1 C23 ----- 2 S06 ----- 3 S07 ----- 4 S09 ----- 5 S12 ----- 6 S13 ----- 7 S14 ----- 8 S17 ----- 9 C21 ----- Déplacer Entrer RetourCanalZone : Asie/Eur. occ. Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin Déplacer Entrer Retour Nom station Déplacer Entrer RetourProg. Ch. Nom station 0 C-- ----- 1 C23 ----- 2 S06 ----- 3 S07 ----- 4 S09 ----- 5 S12 ----- 6 S13 ----- 7 S14 ----- 8 S17 ----- 9 C21 -----

BN68-01538P-Fre.indd 13 2008-04-07 ¿ÀÈÄ 8:00:17Français - 14 Réception des canaux grâce à la syntonisation ne Utilisez la syntonisation précise pour régler manuellement un canal spécique en vue d’une réception optimale.

1. Utilisez le pavé numérique pour sélectionner directement le canal

2. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Canal” puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ou pour sélectionner “Réglage n”

puis appuyez sur le bouton ENTER .

4. Appuyez sur le bouton ou pour effectuer une syntonisation

précise. Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

Les canaux réglés et mémorisés sont repérés par un astérisque “*” placé à droite de leur numéro dans la bannière des canaux. Le numéro du canal devient rouge. Pour réinitialiser le réglage, sélectionnez “Réinitialiser” à l’aide du bouton ou , puis appuyez sur le bouton ENTER .

CanalZone : Asie/Eur. occ. Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin Déplacer Entrer RetourRéglage fin P 1

Réinitialiser Régler Sauveg. Retour BN68-01538P-Fre.indd 14 2008-04-07 ¿ÀÈÄ 8:00:17Français - 15 Changement de la norme Image Vous pouvez sélectionner le type d’image qui correspond le mieux à vos exigences d’afchage.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ENTER pour sélectionner “Image”.

2. Appuyez de nouveau sur le bouton ENTER pour sélectionner

3. Appuyez sur le bouton ou pour sélectionner l’effet d’image

souhaité. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦ Dynamique : Sélectionnez l’image pour un afchage haute dénition dans une pièce claire. ♦ Standard : Sélectionnez l’image pour un afchage optimal dans un environnement normal. ♦ Cinéma : Sélectionnez l’image pour un afchage agréable dans une pièce sombre. Le mode Image doit être réglé séparément pour chaque source d’entrée. Vous pouvez également appuyer sur le bouton P.MODE de la télécommande pour sélectionner un des paramètres d’image. Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ou pour sélectionner “Mode

3. Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

ImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 50 Couleur 50Teinte G 50 R 50Réglages des détails Options d’image Réinitialiser : OK Déplacer Entrer RetourPictureMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 50 Couleur 50Teinte G 50 R 50Réglages des détails Options d’image Réinitialiser : OK Déplacer Entrer RetourDynamiqueStandardCinémaMode Image ◄ Standard ►Mode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : ArrêtDual l-ll : Mono Déplacer Régler QuitterOutils TOOLS P.SIZE BN68-01538P-Fre.indd 15 2008-04-07 ¿ÀÈÄ 8:00:18Français - 16 Réglage de l’image personnalisée Votre téléviseur dispose de plusieurs réglages qui vous permettent de contrôler la qualité de l’image.

1. Pour sélectionner l’effet d’image requis, suivez les instructions

1 à 3 du chapitre “Changement de la norme Image”. (à la page 15)

2. Appuyez sur le bouton ou pour sélectionner un élément

spécique. Appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ou pour augmenter ou diminuer la

valeur d’un élément spécique. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦ Rétroéclairage : Permet de régler la luminosité de l’écran en réglant la luminosité du rétroéclairage LCD. (0~10) ♦ Contraste : Permet de régler la luminosité et les ombres entre les objets et l’arrière plan. ♦ Luminosité : Règle la luminosité de l’écran. ♦ Netteté : Permet de régler les contours de l’objet pour les rendre plus nets ou plus ternes. ♦ Couleur : Permet de régler les couleurs, les éclaircit ou les assombrit. ♦ Teinte : Permet d’ajuster la couleur des objets, de les rendre plus rouges ou verts pour un air plus naturel. Les valeurs réglées sont mémorisées en fonction du mode Image sélectionné. En mode PC, vous ne pouvez modier que les options “Rétroéclairage”, “Contraste” et “Luminosité”. (32 pouces) En mode PC, vous ne pouvez modier que les options “Contraste” et “Luminosité”. (40 pouces) La fonction “Teinte” n’est pas disponible dans les modes TV, AV du système PAL. Vous pouvez réinitialiser la valeur par défaut des paramètres d’image en sélectionnant “Réinitialiser”. (Voir “Reinitialisation des paramètres d’image à leur valeur par défaut” à la page 17) L’énergie consommée pendant le fonctionnement peut être sensiblement réduite en baissant le niveau de luminosité de l’image. Cela réduira le coût de fonctionnement général.

Réglages des détails de l’image Vous pouvez sélectionner la nuance de couleur la plus agréable au regard.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ENTER pour sélectionner “Image”.

2. Appuyez sur le bouton ENTER pour sélectionner “Mode”.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Standard” ou “Cinéma”, puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ou pour sélectionner “Réglages des

détails” puis appuyez sur le bouton ENTER .

4. Sélectionnez l’option requise en appuyant sur le bouton ou

puis appuyez sur le bouton ENTER .

5. Lorsque vous êtes satisfait de la conguration, appuyez sur le

6. Appuyez sur le bouton EXIT pour quitter le menu.

La fonction “Réglage des détails” est disponible en mode “Standard” ou “Cinéma”. En mode PC, vous ne pouvez modier que les options “Contraste Dynam.”, “Gamma” et “Balance blancs” dans le menu “Réglages des détails”.

ImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 50 Couleur 50Teinte G 50 R 50Réglages des détails Options d’image Réinitialiser : OK Déplacer Entrer RetourRéglages des détailsRéglage des noirs : Arrêt Contraste Dynam. : Moyen Gamma : 0 Espace de couleur : Natif Balance blancs Carnation : 0 Amélioration bords : Marche Déplacer Entrer Retour ImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 50 Couleur 50Teinte G 50 R 50Réglages des détails Options d’image Réinitialiser : OK Déplacer Entrer Retour

Rétroéclairage Déplacer Régler Retour BN68-01538P-Fre.indd 16 2008-04-07 ¿ÀÈÄ 8:00:19Français - 17 Reinitialisation des paramètres d’image à leur valeur par défaut. Vous pouvez réinitialiser la valeur par défaut des paramètres d’image.

Pour sélectionner l’effet d’image souhaité, suivez les instructions 1 à 3 du chapitre “Changement de la norme Image” à la page 15.

2. Appuyez sur le bouton ou pour sélectionner “Réinitialiser”

puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ou pour sélectionner “OK” ou

“Annuler”. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

La fonction Réinitialiser est congurée pour tous les modes d’image.

Réglage des noirs : Arrêt/Bas/Moyen/Elevé Vous pouvez directement sélectionner le niveau de noir sur l’écran pour régler la profondeur de l’écran. Contraste Dynam. : Arrêt/Bas/Moyen/Elevé Vous pouvez régler le contraste de l’écran pour obtenir un contraste optimal. Gamma : -3 ~ +3 Vous pouvez régler l’intensité des couleurs primaires (rouge, vert, bleu). Appuyez sur le bouton ou pour obtenir le réglage qui convient. Espace de couleur: Auto./Natif/Personnalisé L’espace de couleur est une matrice de couleurs composée de rouge, de vert et de bleu. Sélectionnez votre espace de couleur préféré et appréciez la couleur la plus naturelle. ♦ Auto.: La commande Auto de Espace couleur permet d’obtenir automatiquement les tons les plus naturels en fonction des sources de programme. ♦ Natif: La commande Standard de Espace couleur offre des tons riches. ♦ Personnalisé: Règle la gamme des couleurs selon la préférence. Personnalisation de l’espace de couleur Couleur: Rouge/Vert/Bleu/jaune/Cyan/Magenta Permet de régler la gamme de couleurs en fonction de vos préférences “Couleur” est disponible lorsque l’option “Espace de couleur” est dénie sur “Personnalisé”. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Rouge”, “Vert”, “Bleu”, “jaune”, “Cyan” ou “Magenta”. Appuyez sur le bouton ENTER . Rouge/Vert/Bleu : Dans “Couleur”, vous pouvez régler les valeurs RVB pour la couleur sélectionnée. Appuyez sur le bouton ▲ ou ▼ pour sélectionner la couleur “Rouge”, “Vert” ou “Bleu” an de la modier. Appuyez sur le bouton ENTER . Appuyez sur le bouton ◄ ou ► pour réduire ou augmenter la valeur d’un élément spécique. Appuyez sur le bouton ENTER . Réinitialiser : rétablit les valeurs par défaut de l’espace de couleur. Balance blancs : Aj. Rouge/Aj. Vert/Aj. Bleu/Regl. Rouge/Regl. vert/Regl. bleu/Réinitialiser Vous pouvez régler la température des couleurs pour que celles-ci soient plus naturelles. Aj. Rouge/Aj. Vert/Aj. Bleu/Regl. Rouge/Regl. vert/Regl. bleu : La modication des valeurs de réglage permet d’actualiser l’écran que vous venez de retoucher. Sélectionnez l’option de votre choix en appuyant sur le bouton ou puis appuyez sur le bouton ENTER . Appuyez sur le bouton ou pour obtenir le réglage qui convient. Réinitialiser : La balance des blancs réglée précédemment est ramenée à sa valeur par défaut. Carnation: -15 ~ +15 Vous pouvez accentuer le “Carnation” de l’image. Appuyez sur le bouton ◄ ou ► pour obtenir le réglage qui convient. La modication des valeurs de réglage permet d’actualiser l’écran que vous venez de retoucher. Amélioration bords : Arrêt/Marche Vous pouvez faire ressortir la bordure des objets sur l’image.

ImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 50 Couleur 50Teinte G 50 R 50Réglages des détails Options d’image Réinitialiser : OK Déplacer Entrer Retour Annuler BN68-01538P-Fre.indd 17 2008-04-07 ¿ÀÈÄ 8:00:19Français - 18 Conguration de l’option Picture

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ENTER pour sélectionner “Image”.

2. Appuyez sur le bouton ou pour sélectionner "Options

d’image" puis appuyez sur le bouton ENTER .

3. Sélectionnez l’option requise en appuyant sur le bouton ou

puis appuyez sur le bouton ENTER .

4. Lorsque vous êtes satisfait de la conguration, appuyez sur le

5. Appuyez sur le bouton EXIT pour quitter le menu.

En mode PC, vous ne pouvez modifier que les options “Nuance Coul.” et “Taille” dans le menu “Options d’image”. Nuance Coul.: Froide2/Froide1/Normal/Chaude1/Chaude2 Vous pouvez sélectionner la nuance de couleur la plus agréable au regard. Les valeurs réglées sont mémorisées en fonction du mode Image sélectionné. “Chaude1” ou “Chaude2” est activé uniquement lorsque le mode d’image est déni sur “Cinéma”. Taille: 16:9/Zoom large/Zoom/4:3/Scan uniquement Vous pouvez sélectionner la taille d’image qui correspond le mieux à vos besoins d’affichage. 16:9 : Règle la taille de l’image sur 16:9 de façon appropriée pour les DVD ou la diffusion au format cinémascope.

Zoom large : Donnez à l’image une taille supérieure à 4:3.

Zoom : Agrandit l’image en 16:9 (dans la direction verticale) pour l’adapter à la taille de l’écran.

4:3: C’est le paramètre par défaut pour un lm cinéma ou de la diffusion normale.

Scan uniquement : Utilisez la fonction pour voir l’intégralité de l’image sans coupure lors de les signaux HDMI (720p/1080i) ou Composant (1080i) sont entrés.

En mode PC, seuls les modes “16:9” et “4:3” peuvent être sélectionnés. Vous pouvez effectuer des réglages pour chaque appareil externe connecté à une entrée du téléviseur et les enregistrer. Une rémanence temporaire peut se produire lorsque vous afchez une image statique pendant une ou deux heures sur l’écran du téléviseur. Zoom large: Déplacez l’image vers le haut ou vers le bas à l’aide du bouton ▲ ou ▼ après avoir sélectionné en appuyant sur le bouton ► ou ENTER . Zoom: Sélectionnez en appuyant sur le bouton ◄ ou ►. Utilisez le bouton ▲ ou ▼ pour déplacer l’image en haut et en bas. Après avoir sélectionné , utilisez le bouton ▲ ou ▼ pour agrandir ou réduire la hauteur de l’image. Lorsque le mode Double ( , ) a été déni sur PIP, le paramètre Taille de l’image ne peut pas être réglé. Après avoir sélectionné l’option “Scan uniquement” en mode HDMI (1080i) ou Composant (1080i)

Sélectionnez à l’aide du bouton ◄ ou ►. Utilisez le bouton ▲, ▼, ◄ ou ► pour déplacer l’image. Réinitialiser: appuyez sur le bouton ◄ ou ► pour sélectionner “Réinitialiser”, puis sur le bouton ENTER .Vous pouvez initialiser le réglage. Vous pouvez sélectionner ces options simplement en appuyant sur le bouton P.SIZE de votre télécommande.

Options d’imageNuance Coul. : Normal Taille : 16/9 NR numérique : Auto. DNle : Arrêt Niveau noir HDMI : Normal Mode bleu uniquement : Arrêt Déplacer Entrer Retour ImageMode : Standard Rétroéclairage 7 Contraste 95 Luminosité 45 Netteté 50 Couleur 50 Teinte G 50 R 50 Réglages des détails Options d’image Réinitialiser : OK

Déplacer Entrer Retour TOOLS P.SIZE BN68-01538P-Fre.indd 18 2008-04-07 ¿ÀÈÄ 8:00:20Français - 19 NR numérique: Arrêt/Bas/Moyen/Elevé/Auto. Si le signal de radiodiffusion reçu est faible, vous pouvez activer la fonction Digital Noise Reduction pour favoriser la réduction d’images fantômes ou statiques qui peuvent apparaître à l’écran. Lorsque le signal est faible, sélectionnez une autre option jusqu’à obtention de la meilleure image possible. DNIe: Arrêt/Démo/Marche Pour offrir une grande qualité d’image, ce téléviseur est doté de la fonction DNIe. Si vous activez l’option DNIe, la fonction DNIe sera activée à l’écran. Lorsque vous activez le mode Démo de la fonction DNIe, une image normale et une image avec la fonction DNIe appliquée s’affichent à l’écran à des fins de démonstration. Cette fonction vous permet de constater la différence de qualité d’affichage. DNIe

(Digital Natural Image engine - Moteur d’images numériques d’aspect naturel) Cette fonction vous apporte une image plus détaillée tout en permettant une réduction de bruit 3D et une amélioration des détails, des contrastes et des blancs. Le nouvel algorithme de compensation d’images vous offre une image plus lumineuse, plus claire et plus détaillée. La technologie DNIe

adaptera tous les signaux à votre vue, quels qu’ils soient. “DNIe” n’est disponible qu’en mode “Dynamique”. Niveau noir HDMI: Normal/Bas Vous pouvez choisir le niveau de noir sur l’écran pour régler la profondeur de l’écran. Cette fonction n’est active que lorsque l’entrée externe se connecte à HDMI (signaux RVB). Mode bleu uniquement: Arrêt/Marche Cette fonction est destinée aux spécialistes de mesure des appareils AV. Cette fonction affiche le signal bleu en supprimant simplement les signaux rouge et vert du signal vidéo, de manière à fournir un effet Filtre bleu utilisé pour régler la couleur et la teinte de l’équipement vidéo, tel que des lecteurs de DVD, systèmes de cinéma à domicile, etc. Cette fonction permet de régler la couleur et la teinte sur des valeurs appropriées au niveau de signal de chaque dispositif vidéo à l’aide des modèles de barres de couleurs Rouge/Vert/Bleu/Cyan/ Magenta/Jaune, sans utiliser de filtre bleu supplémentaire. L’option “Mode bleu uniquement” n’est disponible que si le mode Picture est déni sur “Cinéma” ou “Standard”.

BN68-01538P-Fre.indd 19 2008-04-07 ¿ÀÈÄ 8:00:20Français - 20 Afchage Picture In Picture (PIP) Vous pouvez afcher une image secondaire dans l’image principale du programme télévisé ou de l’entrée vidéo. De cette manière, vous pouvez regarder ou surveiller le programme télévisé ou l’entrée vidéo depuis n’importe quel équipement branché tout en regardant l’image principale.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Conguration” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “PIP” puis

appuyez sur le bouton ENTER .

3. Sélectionnez l’option désirée en appuyant sur le bouton

▲ ou ▼, puis appuyez sur le bouton ENTER .

4. Lorsque vous êtes satisfait du réglage, appuyez sur le bouton

5. Appuyez sur le bouton EXIT pour quitter le menu.

Il est possible que l’image dans la fenêtre PIP devienne légèrement moins naturelle lorsque vous utilisez l’écran principale pour un jeu ou un karaoké. Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “PIP”, puis

appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un élément

4. Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de

5. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

♦ PIP: Marche/Arrêt Vous pouvez activer ou désactiver la fonction PIP. Image principale Image secondaire Composant 1, 2 TV, AV

PC TV, AV ♦ Source Vous pouvez sélectionner la source de l’image secondaire. ♦ Taille: / / Vous pouvez sélectionner la taille de l’image secondaire. Si l’image principale est en mode “HDMI”, l’option “Taille” est disponible. ♦ Position: / / / Vous pouvez sélectionner la position de l’image secondaire. En mode Double ( , ), l’option “Position” ne peut pas être sélectionnée. ♦ Programme: Vous ne pouvez sélectionner une chaîne de l’image secondaire que si la “Source” est définie sur “TV.”

PIP PIP : Marche Source : TV Taille : Position : Programme : P1 Déplacer Entrer RetourMode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : Arrêt PIP Déplacer Entrer QuitterOutilsPIP Marche Source : TVTaille : Position : Programme : P1 Déplacer Régler Retour PIP

ConfigurationPlug & Play Langue : Français Horloge Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Retour BN68-01538P-Fre.indd 20 2008-04-07 ¿ÀÈÄ 8:00:21Français - 21 Fonctions audio

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Son”, puis appuyez sur le bouton ENTER

2. Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼,

puis appuyez sur le bouton ENTER

3. Lorsque vous êtes satisfait du réglage, appuyez sur le bouton

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦ Mode: Standard/Musique/Cinéma/Parole/Personnalisé Vous pouvez sélectionner le type d’effet sonore souhaité lorsque vous regardez un programme donné. Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Mode Son”.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner le mode de

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

♦ Egaliseur: Balance/100Hz/300Hz/1kHz/3kHz/10kHz Le téléviseur dispose de plusieurs paramètres qui vous permettent de régler la qualité du son. Si vous modiez de quelque façon que ce soit ces paramètres, le mode de son bascule automatiquement sur “Personnalisé”. ♦ SRS TS XT: Arrêt/Marche Le TruSurround XT est une technologie SRS brevetée qui remédie au problème de la lecture du contenu d’un disque multicanal 5,1 sur deux haut-parleurs. Le TurSurround produit un son surround virtuel fascinant au moyen de n’importe quel système de lecture à deux haut-parleurs, dont les hautparleurs internes du téléviseur. Il s’adapte parfaitement à tous les formats multicanaux. Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “SRS TS XT”.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner “Arrêt” ou

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

TruSurround XT, SRS et le symbole sont des marques déposées desont des marques déposées de SRS Labs, Inc. La technologie TruSurround XT est protégée par la licence de SRS Labs, Inc.

Son Mode : Personnalisé Egaliseur SRS TS XT : Arrêt Volume auto : Arrêt TV Speaker : Marche Sélection du son : Principal Déplacer Entrer Retour EgaliseurBalance 100Hz 300Hz 1kHz 3kHz 10kHz Déplacer Régler Retour

Mode Image : StandardMode Son ◄ Personnalisé ►Veille : ArrêtSRS TS XT : ArrêtMode éco. : ArrêtDual l-ll : Mono Déplacer Régler QuitterOutilsMode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT ◄ Arrêt ►Mode éco. : ArrêtDual l-ll : Mono Déplacer Régler QuitterOutils BN68-01538P-Fre.indd 21 2008-04-07 ¿ÀÈÄ 8:00:22Français - 22 ♦ Volume auto: Arrêt/Marche Chaque station d’émission possède ses propres conditions de signal et il n’est donc pas facile de régler le volume chaque fois que vous changez de chaîne. Cette fonction vous permet de régler automatiquement le volume du canal désiré en réduisant la puissance sonore lorsque le signal de modulation est élevé ou en augmentant la puissance sonore lorsque le signal de modulation est faible. ♦ TV Speaker: Arrêt/Marche Pour entendre le son par l’intermédiaire de haut-parleurs séparés, désactivez l’amplificateur interne. Les boutons +, - et MUTE ne fonctionnent pas lorsque le paramètre “TV Speaker” est déni sur Arrêt. Seule l’option “Sélection du son” (en mode PIP) est alors disponible dans le menu Sound.

Sélection du son: Principal/Secondaire Lorsque la fonction PIP est activée, vous pouvez écouter le son accompagnant l’image secondaire. − Principal: Pour écouter le son accompagnant l’image principale. − Secondaire: Pour écouter le son accompagnant l’image secondaire.

Sélection du mode Son Vous pouvez configurer le mode sonore dans le menu “Outils”. Lorsque vous réglez cette option sur “Dual I-II”, le mode sonore actuel est affiché à l’écran.

1. Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Dual I-II".

3. Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de

4. Appuyez sur le bouton ENTER .

Type Audio DUAL 1/2 Par défaut Stéréo A2 Mono MONO Changement automatique Stéréo STEREO MONO Dual DUAL 1 DUAL 2 DUAL 1 NICAM Stéréo Mono MONO Changement automatique Stéréo MONO STEREO Dual MONO ↔ DUAL 1 DUAL 2 DUAL 1 Si le signal stéréo est faible et qu’une permutation automatique se produit, passez alors en Mono. Cette fonction n’est activée qu’en son stéréo. Elle est désactivée en mode mono. Cette fonction n’est disponible qu’en mode TV.

Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : ArrêtDual l-ll ◄ Mono ► Déplacer Régler Quitter Outils BN68-01538P-Fre.indd 22 2008-04-07 ¿ÀÈÄ 8:00:22Français - 23 Réglage et afchage de l’heure actuelle Vous pouvez régler l’horloge du téléviseur de telle sorte que l’heure actuelle s’afche lorsque vous appuyez sur le bouton INFO. Vous devez également régler l’heure si vous souhaitez utiliser les minuteurs de mise sous/hors tension.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Conguration” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Horloge” puis

appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ENTER pour sélectionner l’élément

5. Appuyez sur le bouton EXIT pour quitter le menu.

Si vous débranchez le cordon d’alimentation, vous devrez régler à nouveau l’horloge. Vous pouvez également dénir l’année, les mois, la date, les heures et les minutes en appuyant sur le pavé numérique de la télécommande.

Pour… Appuyez sur... Naviguer entre les “Mois”, “Date”, “Année”, “Heure”, “Minute” ou “am/pm” Bouton ou Naviguer entre les “Mois”, “Date”, “Année”, “Heure”, “Minute” ou “am/pm” Bouton ou Conrmer le paramètre Bouton ENTER . Réglage du minuteur de mise en veille Vous pouvez sélectionner une durée (entre 30 et 180 minutes) à l’issue de laquelle le téléviseur passe automatiquement en mode veille.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Conguration” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Horloge” puis

appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ou pour sélectionner “Veille” puis

appuyez sur le bouton ENTER .

4. Appuyez à plusieurs reprises sur le bouton ou jusqu’à ce

que l’heure souhaitée apparaisse (Arrêt, 30, 60, 90, 120, 150, 180). Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

Le téléviseur passe automatiquement en mode veille lorsque le minuteur atteint 0. Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Veille”.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner les minutes.

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

ConfigurationPlug & Play Langue : Français Horloge Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Retour Réglage Horloge Mois

Année Heure Minute Déplacer Régler Retour

am/pm ConfigurationPlug & Play Langue : Français Horloge Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer RetourHorlogeRéglage Horloge : 00 : 00Veille :Minuteur 1 :Minuteur 2 : Minuteur 3 : Déplacer Entrer Retour Arrêt

Mode Image : StandardMode Son : PersonnaliséVeille ◄ Arrêt ►SRS TS XT : ArrêtMode éco. : ArrêtDual l-ll : Mono Déplacer Régler Quitter outils BN68-01538P-Fre.indd 23 2008-04-07 ¿ÀÈÄ 8:00:23Français - 24 Mises en marche et arrêt automatiques de votre téléviseur

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Conguration” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Horloge” puis

appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ou pour sélectionner “Minuteur 1”,

“Minuteur 2” ou “Minuteur 3” puis appuyez sur le bouton ENTER . Trois réglages différents de la minuterie Marche/Arrêt peuvent être effectués. Vous devez préalablement régler l’horloge.

4. Appuyez sur le bouton ◄ ou ► pour sélectionner l’élément

désiré ci-dessous. Appuyez sur le bouton ▲ ou ▼ pour valider le réglage. ♦ Période d’activation : Sélectionnez les heures et les minutes ainsi que “Marche”/“Arrêt”. (Pour activer le minuteur selon les réglages définis, choisissez “Marche”.) ♦ Période de désactivation : Sélectionnez les heures et les minutes ainsi que “Marche”/“Arrêt”. (Pour activer le minuteur selon les réglages définis, choisissez “Marche”.) ♦ Répétition : Choisissez “Une fois”, “Tous les jours”, “Lun - Ven”, “Lun - Sam” ou “Sam - Dim”. ♦ Volume : Sélectionnez le niveau du volume désiré lorsque le téléviseur s’allume. ♦ Programme : lorsque la fonction Période d’activation est activée, vous pouvez afficher une chaîne spécifique. Vous pouvez régler les heures, les minutes et le programme directement à l’aide du pavé numérique de la télécommande. Mise hors tension automatique Lorsque vous réglez la minuterie sur “Marche”, le téléviseur s’éteint si aucune commande n’est activée dans les 3 heures qui suivent sa mise sous tension par la minuterie. Cette fonction est disponible uniquement lorsque la minuterie est dénie sur “Marche”; elle permet d’éviter toute surchauffe occasionnée par une utilisation prolongée du téléviseur.

Choix de la langue Lorsque vous utilisez le téléviseur/moniteur pour la première fois, vous devez sélectionner la langue utilisée pour afcher les menus et les indications.

1. Appuyez sur le bouton MENU pour afcher le menu à l’écran.

Appuyez sur le bouton ou pour sélectionner “Conguration” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Langue” puis

appuyez sur le bouton ENTER .

3. Sélectionnez la langue souhaitée en appuyant de façon répétée

sur le bouton ou . Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

ConfigurationPlug & Play Langue : Français Horloge Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Retour Minuteur 1Période d’activationRépétitionUne foisVolume 00 00 am Période de désactivation 00 am

Déplacer Régler Retour

ConfigurationPlug & Play Langue : Français Horloge Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Retour BN68-01538P-Fre.indd 24 2008-04-07 ¿ÀÈÄ 8:00:24Français - 25 Mélodie / Divertissement / Mode éco.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Configuration”, puis appuyez sur le bouton ENTER .

2. Sélectionnez l’option désirée en appuyant sur le bouton

▲ ou ▼, puis appuyez sur le bouton ENTER .

3. Lorsque vous êtes satisfait du réglage, appuyez sur le

4. Appuyez sur le bouton EXIT pour quitter le menu.

Mélodie: Arrêt/Bas/Moyen/Elevé La mélodie de mise sous/hors tension du téléviseur peut être ajustée. Aucune mélodie n’est lue dans les cas suivants − Aucun son n’est émis par le téléviseur car le bouton MUTE a été enfoncé. − Aucun son n’est émis par le téléviseur car le bouton - (Volume) a été enfoncé. − Lorsque la commande Mise en veille met le téléviseur hors tension. Divertissement: Arrêt/Sports/Cinéma/Jeu Le mode “Divertissement” vous permet de sélectionner les valeurs d’affichage et de son optimales pour le sport, le cinéma et les jeux. − Arrêt: désactive la fonction “Divertissement”. − Sports: fournit une qualité d’image et de son optimale pour le sport. Vous disposez ainsi d’une qualité sonore et visuelle saisissante. − Cinéma: fournit une qualité d’image et de son optimale pour le cinéma. Vous pouvez profiter d’une image plus belle et d’un son encore meilleur. − Jeu: fournit une qualité d’image et de son optimale pour les jeux. Ce mode accélère la vitesse de lecture lorsqu’une console de jeu est reliée au téléviseur. Si vous activez l’un des trois modes “Divertissement”, les paramètres seront verrouillés empêchant toute modication. Si vous souhaitez régler les modes Image et Son, le mode “Divertissement” doit être désactivé. Les réglages du mode “Divertissement” sont enregistrés pour chaque source d’entrée. Si on règle l’un des trois modes “Divertissement” à Marche, la fonction “SRS TS XT” n’est pas disponible.

ConfigurationPlug & Play Langue : Français Horloge Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Retour BN68-01538P-Fre.indd 25 2008-04-07 ¿ÀÈÄ 8:00:24Français - 26 Mode éco.: Arrêt/Bas/Moyen/Elevé/ Auto. Cette fonction règle la luminosité en fonction des conditions d’éclairage. − Arrêt: Désactive la fonction d’économie d’énergie. − Bas: Met le téléviseur en mode d’économie d’énergie basse. − Moyen: Met le téléviseur en mode d’économie d’énergie moyenne. − Elevé: Met le téléviseur en mode d’économie d’énergie élevée. − Auto.: Règle automatiquement la luminosité de l’écran du téléviseur en fonction de la scène. Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Mode éco.”.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner "Arrêt", "Bas",

"Moyen", "Elevé" ou "Auto.".

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

Cette fonction n’est pas disponible en mode “PC”. (40 pouces)

Sélection de la source Vous pouvez sélectionner parmi les sources extérieures connectées aux prises d’entrée du téléviseur.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Entrée” puis appuyez sur ENTER .

2. Appuyez à nouveau sur le bouton ENTER pour sélectionner

“Liste Source”. Sources de signal disponibles: TV, AV, Composant1, Composant2, PC, HDMI1, HDMI2. Vous ne pouvez sélectionner que les appareils externes connectés au téléviseur.

3. Sélectionnez l’option souhaitée en appuyant sur le bouton

ou . Appuyez sur le bouton ENTER . Appuyez sur le bouton SOURCE de votre télécommande pour passer d’une source disponible à l’autre. Le Mode TV peut être sélectionné en appuyant sur le bouton TV, les boutons numériques (de 0 à 9) ou les boutons canal suivant/précédent P </> de la télécommande. Vous pouvez également regarder le mode HDMI en appuyant sur le bouton HDMI de votre télécommande.

Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. ◄Arrêt ►Dual l-ll : Mono Déplacer Régler QuitterOutils Entrée Liste Source : TV Modif. Nom Déplacer Entrer Retour Liste SourceTV AV : ----Composant1 : ----Composant2 : ----PC : ----HDMI1 : ----HDMI2 : ---- Déplacer Entrer Retour TOOLSP.SIZE TOOLS P.SIZE TOOLS P.SIZE TOOLS P.SIZE BN68-01538P-Fre.indd 26 2008-04-07 ¿ÀÈÄ 8:00:25Français - 27 Modication du nom de la source d’entrée Nommez le périphérique connecté aux prises d’entrée pour rendre la sélection des sources d’entrée plus facile.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Entrée” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Modif. Nom”

puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ou pour sélectionner le périphérique

que vous souhaitez éditer. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton ou pour sélectionner le

périphérique requis. Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

Entrée Liste Source : TV Modif. Nom Déplacer Entrer Retour

Modif. Nom AV : ----Composant1 : ----Composant2 : ----PC : ----HDMI1 : ----HDMI2 : ---- Déplacer Entrer Retour Magnétoscope DVD Décodeur CâbleDécodeur satelliteDécodeur PVRRécepteur AV Jeu

BN68-01538P-Fre.indd 27 2008-04-07 ¿ÀÈÄ 8:00:25Français - 28 Conguration de votre logiciel PC (basée sur Windows XP) Les paramètres d’afchage Windows indiqués ci-dessous sont ceux d’un ordinateur type. Les écrans réels de votre PC peuvent être différents, en fonction de votre propre version de Windows et de votre propre carte vidéo. Même si vos écrans réels apparaissent différents, les mêmes informations de base s’appliquent dans la plupart des cas. (Dans le cas contraire, contactez le fabricant de votre ordinateur ou votre revendeur Samsung.)

1. Cliquez sur “ Panneau de conguration ” dans le menu Démarrer de Windows.

2. Lorsque vous êtes sur l’écran du Panneau de conguration, cliquez sur

“Apparence et thèmes” et une boîte de dialogue Propriétés de l’afchage apparaît.

3. Lorsque vous êtes sur l’écran du panneau de conguration, cliquez sur

“Afchage” et une boîte de dialogue Propriétés de l’afchage apparaît.

4. 4 Allez sur l’onglet “ Paramètres ” dans la boîte de dialogue Propriétés de l’afchage. Réglage correct de

la taille (résolution) Optimum- 1360 X 768 S’il existe une option de fréquence verticale sur votre boîte de dialogue des paramètres d’afchage, la valeur correcte est “ 60 ” ou “ 60Hz ”. Sinon cliquez sur “ OK ” et quittez la boîte de dialogue. Modes d’afchage La taille et la position de l’écran varient en fonction du type d’écran du PC et de sa résolution. Les résolutions du tableau sont recommandées. D-Sub Entrée Mode Résolution Horizontale Fréquence (kHz) Verticale Fréquence (Hz) Horloge pixels Fréquence (MHz) Polarité synchronisée (H/V) IBM 640x350 720×40031,469 31,469 70,086 70,087 25,175 28,322

Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la borne HDMI IN 2. Le mode interface n’est pas pris en charge. Le téléviseur peut fonctionner de façon anormale si un format vidéo non standard est sélectionné. Des modes séparés et composites sont pris en charge. SVSV n’est pas pris en charge.

BN68-01538P-Fre.indd 28 2008-04-07 ¿ÀÈÄ 8:00:26Français - 29 Conguration du téléviseur avec le PC Appuyez sur le bouton SOURCE pour sélectionner le mode PC.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez à nouveau sur le bouton ENTER pour sélectionner "Image".

2. Sélectionnez l’option de votre choix en appuyant sur le bouton

▲ ou ▼, puis appuyez sur le bouton ENTER .

3. Lorsque vous êtes satisfait de la conguration, appuyez sur le

4. Appuyez sur le bouton EXIT pour quitter le menu.

Réglage Automatique Le réglage automatique permet à l’écran PC affiché sur le téléviseur d’être ajusté automatiquement en fonction du signal vidéo PC. Les valeurs des options “Regl. Prec”, “Regl. Base” et “Position” sont définies automatiquement. Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Réglage

Automatique”, puis appuyez sur le bouton ENTER . Ecran: Regl. Base/Regl. Prec Lorsque vous réglez la qualité de l’image, l’objectif est d’éliminer ou de réduire les parasites visuels. Si ces parasites ne sont pas éliminés uniquement avec une syntonisation fine (Réglage précis), réglez la fréquence du mieux que vous pouvez (Réglage de base), puis effectuez à nouveau une syntonisation plus fine. Une fois les parasites réduits, effectuez un nouveau réglage de l’image pour l’aligner au centre de l’écran. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Regl. Base” ou “Regl. Prec”, puis appuyez sur le bouton ENTER . Appuyez sur le bouton ◄ ou ► pour régler la qualité de l’écran. Appuyez sur le bouton ENTER . Position Réglez la position de l’écran du PC si elle ne convient pas à l’écran du téléviseur. Appuyez sur le bouton ▲ ou ▼ pour régler la position verticale. Appuyez sur le bouton ◄ ou ► pour régler la position horizontale. Appuyez sur le bouton ENTER . Réinitialiser Image Vous pouvez rétablir les valeurs par défaut de tous les réglages d’image.

EcranRegl. Base 50Regl. Prec 34Position Réinitialiser Image Déplacer Entrer RetourPosition Déplacer Entrer RetourImage Mode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 50 Réglage Automatique Ecran Réglages des détails Options d’image Réinitialiser : OK

Déplacer Entrer RetourEcranRegl. Base 50Regl. Prec 34Position Réinitialiser Image Déplacer Entrer RetourAjustement automatique en cours Attendez, s’il vous plait.Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : Arrêt PIP Réglage Automatique Déplacer Entrer QuitterOutils BN68-01538P-Fre.indd 29 2008-04-07 ¿ÀÈÄ 8:00:27Français - 30 Fonction de télétexte La plupart des canaux de télévision proposent des services d’informations via le télétexte. La page d’index du télétexte contient des instructions sur l’utilisation de ce service. Vous pouvez en outre sélectionner différentes options à l’aide des boutons de la télécommande. Pour que l’affichage des informations de télétexte soit correct, la réception des chaînes doit être stable. Dans le cas contraire, des informations pourraient manquer ou certaines pages pourraient ne pas s’afficher.

TOOLS P.SIZE (Quitter) Permet de quitter l’affichage télétexte. 2 4 (taille) Permet d’afficher la moitié supérieure de l’écran en caractères deux fois plus grands. Appuyez à nouveau sur ce bouton pour afficher la moitié inférieure de l’écran. Appuyez à nouveau pour rétablir le mode d’affichage normal. 3 5 (révéler) Permet d’afficher le texte masqué (par exemple les réponses d’un jeu). Appuyez à nouveau sur ce bouton pour rétablir le mode d’affichage normal. 4 Boutons de couleur (rouge/vert/jaune/bleu) Si la société émettrice utilise le système FASTEXT, les différents sujets traités dans la page télétexte disposent d’un code couleur et peuvent être sélectionnés à l’aide des boutons de couleur de la télécommande. Appuyez sur le bouton correspondant à la fonctionnalité requise. La page s’affiche ainsi que d’autres informations en couleur pouvant être sélectionnées de la même manière. Pour afficher la page précédente ou la page suivante, appuyez sur le bouton de couleur correspondant. 5 / (télétexte activé/mix) Permet d’activer le mode Télétexte après avoir choisi le canal diffusant le service télétexte. Appuyez deux fois sur ce bouton pour superposer le télétexte à l’émission diffusée. 6 8 (mémorisation) Permet de mémoriser les pages de télétexte. 7 0 (mode) Permet de sélectionner le mode Télétexte (LIST/FLOF). Si vous appuyez sur ce bouton en mode LISTE, vous accédez au mode d’enregistrement de liste. Dans ce mode, vous pouvez enregistrer une page télétexte dans une liste à l’aide du bouton 8 (mémorisation) 8 1 (page secondaire) Permet d’afficher la page télétexte suivante. 9 2 (haut page) Permet d’afficher la page télétexte suivant. 0 3 (bas page) Permet d’afficher la page télétexte précédente. ! 9 (pause) Permet de bloquer l’affichage sur une page précise, si celleci est reliée à plusieurs pages secondaires qui s’affichent automatiquement l’une après l’autre. Pour reprendre l’affichage des autres pages, appuyez à nouveau sur ce bouton. @ 7 (annuler) Permet d’afficher le programme lors de la recherche d’une page. # 6 (index) Permet d’afficher la page d’index du télétexte (sommaire). Vous pouvez changer de page télétexte en appuyant sur les boutons numériques de la télécommande.

BN68-01538P-Fre.indd 30 2008-04-07 ¿ÀÈÄ 8:00:27Français - 31 Les pages télétexte sont organisées en six catégories : Catégorie Sommaire

Numéro de la page sélectionnée Identité du canal émetteur Numéro de la page actuelle ou indications de recherche Date et heure Texte Informations sur l’état Informations FASTEXT Les informations télétexte sont souvent réparties sur plusieurs pages qui s’afchent l’une après l’autre. Ces pages sont accessibles en : Entrant le numéro de page ; Sélectionnant un titre dans une liste ; Sélectionnant un en-tête de couleur (système FASTEXT). Appuyez sur le bouton TV pour quitter l’affichage télétexte.

Utilisation du verrouillage Kensington antivol (en fonction du modèle) Le verrouillage Kensington est un dispositif utilisé pour xer physiquement le système dans le cas d’une utilisation dans un endroit public. L’aspect et la méthode de verrouillage peuvent différer de l’illustration en fonction du fabricant. Reportez-vous au manuel fourni avec le verrouillage Kensington pour une utilisation correcte. Le dispositif de verrouillage doit être acheté séparément.

1. Insérez le dispositif de verrouillage dans

(Figure 1) la fente Kensington de la télévision LCD et tournez-le dans le sens de verrouillage (Figure 2).

2. Branchez le câble du verrouillage Kensington.

3. Fixez le verrouillage Kensington sur un bureau

ou tout autre objet lourd inamovible. L’emplacement du verrou Kensington peut varier en fonction du modèle.

Câble Figure 1 Figure 2 <Optionnel> BN68-01538P-Fre.indd 31 2008-04-07 ¿ÀÈÄ 8:00:27Français - 32 Dépannage : Avant de contacter le personnel du service d’assistance Aucune image ou aucun son. Vériez que le cordon d’alimentation est branché à une prise secteur. Vériez que vous avez appuyé sur le bouton de votre téléviseur. Vériez les paramètres de contraste et de luminosité. Vériez le volume.

Image normale, mais aucun son. Vériez le volume. Vériez si le bouton MUTE de la télécommande a été actionné. Vériez si le paramètre “TV Speaker” est déni sur Marche.

L’écran est noir et le témoin d’alimentation clignote à intervalle régulier. Sur votre ordinateur, allez sur : Alimentation, Câble de signal. Le mode de gestion d’alimentation est activé. Déplacez la souris de l’ordinateur ou appuyez sur une touche du clavier.

Aucune image ou image en noir et blanc. Réglez les paramètres de couleur. Vériez que le système d’émission sélectionné est correct.

Interférence du son et de l’image. Essayez d’identier l’appareil électrique qui perturbe le téléviseur et éloignez-le. Branchez le téléviseur à une autre prise.

Image neigeuse ou oue, son altéré. Vériez l’orientation, l’emplacement et les branchements de votre antenne. Cette interférence est souvent due à l’utilisation d’une antenne intérieure.

Dysfonctionnements de la télécommande. Remplacez les piles de la télécommande. Nettoyez la partie supérieure de la télécommande (fenêtre de transmission). Vériez les bornes des piles.

Le message ‘Vérier le signal du câble.’ s’afche. Assurez-vous que le câble de signal est bien branché au PC ou aux sources vidéo. Assurez-vous que les sources vidéo ou le PC sont allumés.

En mode PC, le message ‘Mode non pris en charge’ s’afche. Vériez la résolution maximale et la fréquence de l’adaptateur vidéo. Comparez ces valeurs aux données du graphique de fonctionnement des modes d’afchage.

L’image endommagée apparaît dans le coin de l’écran. Si “Scan uniquement” est sélectionné dans certains périphériques externes, l’image endommagée peut apparaître dans le coin de l’écran. Ce problème est provoqué par les périphériques externes et non par le téléviseur. Le message ‘Rétablit tous les paramètres aux réglages prédénis en usine’ s’afche. Cela s’affiche lorsqu’on appuie sur la touche EXIT pendant un moment. Les paramètres du produit sont rétablis selon les réglages prédéfinis en usine. Le panneau TFT LCD utilise un panneau constitué de sous-pixels (3 133 440) dont la fabrication fait appel à une technologie avancée. Il se peut toutefois que des points clairs ou sombres apparaissent à l’écran. Ils n’ont aucune incidence sur la performance du produit. BN68-01538P-Fre.indd 32 2008-04-07 ¿ÀÈÄ 8:00:28Français - 33 Spécications techniques et environnementales Nom du modèle LA32A330 LA40A330 Taille de l’écran (diagonale)

pouces Résolution PC 1360 X 768 @ 60 Hz 1360 X 768 @ 60 Hz Son Sortie 10W x 2 10W x 2 Dimensions (L x P x H) Corps Avec pied 874 X 81 X 531 mm 874 X 291 X 577 mm 1084 X 95 X 639 mm 1084 X 300 X 690 mm Poids avec support 15 kg 22 kg Considérations environnementales Température de fonctionnement Humidité au cours du fonctionnement Température de stockage Humidité sur le lieu de stockage 10 °C à 40 °C (50 °F à 104 °F) 10 % à 80 %, sans condensation -20 °C à 45 °C (-4 °F à 113 °F) 5 % à 95 %, sans condensation 10 °C à 40 °C (50 °F à 104 °F) 10 % à 80 %, sans condensation -20 °C à 45 °C (-4 °F à 113 °F) 5 % à 95 %, sans condensation Support pivotant (gauche/droite) -20˚ ~ 20˚ -20˚ ~ 20˚ La conception et les spécifications sont susceptibles de changer sans préavis. Ce périphérique est un appareil numérique de classe B. Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au produit.
