MODE D'EMPLOI LA46F81B SAMSUNG

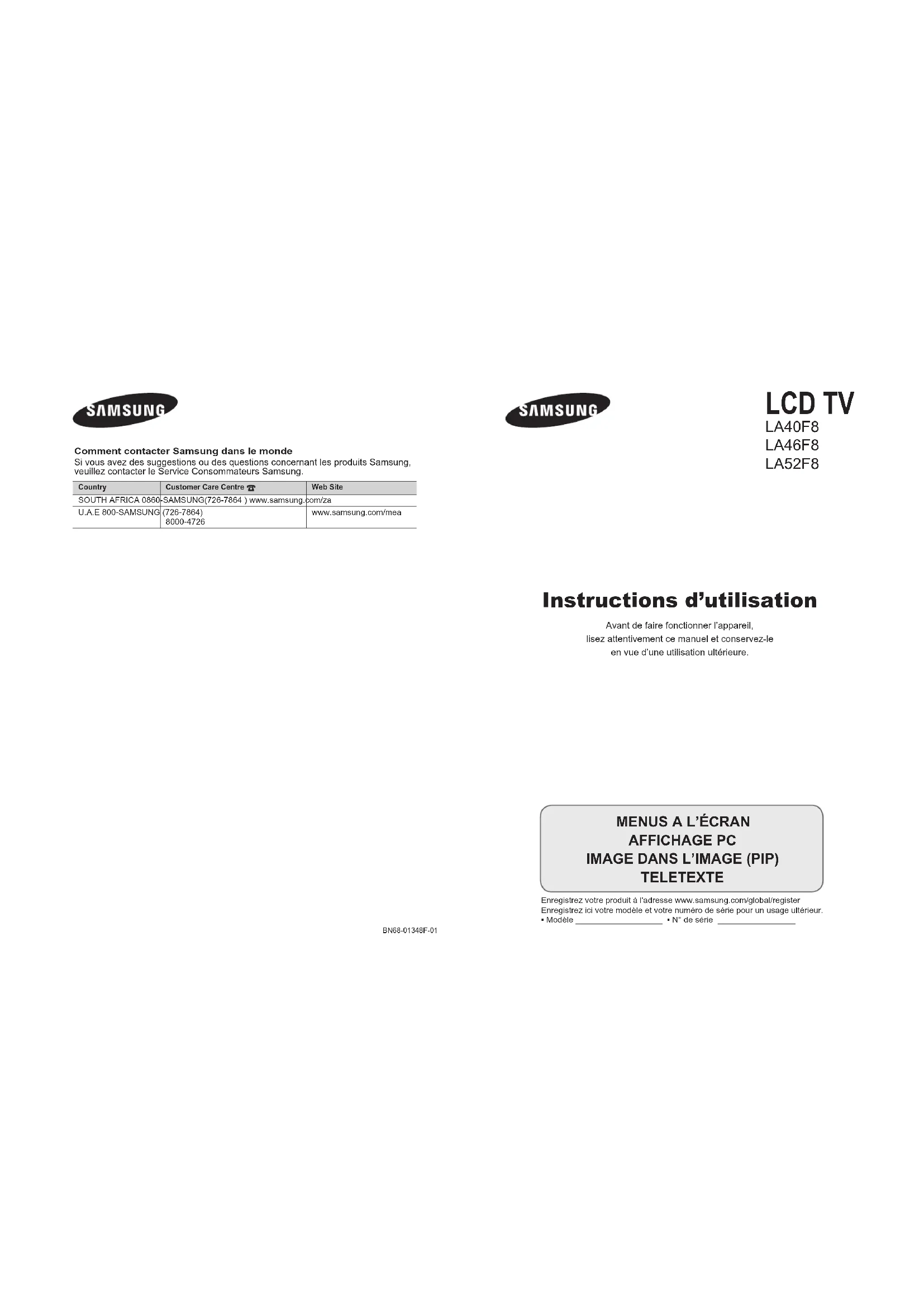

LCD TV LA40F8 LA46F8 LA52F8 Instructions d’utilisation Avant de faire fonctionner l’appareil, lisez attentivement ce manuel et conservez-le en vue d’une utilisation ultérieure.

AFFICHAGE PC IMAGE DANS L’IMAGE (PIP) TELETEXTE Enregistrez votre produit à l'adresse www.samsung.com/global/registerEnregistrez ici votre modèle et votre numéro de série pour un usage ultérieur.▪ Modèle ___________________ ▪ N° de série _________________BN68-01348F-01 Comment contacter Samsung dans le monde Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. CountryCustomer Care Centre Web SiteSOUTH AFRICA 0860-SAMSUNG(726-7864 ) www.samsung.com/zaU.A.E 800-SAMSUNG (726-7864) 8000-4726www.samsung.com/mea BN68-01348F-01Fre-Cover.indd 1 2007-09-27 6:57:35© 2007 Samsung Electronics Co., Ltd. All rights reserved. Précautions à prendre lors de l’affichage d’une image fixe Une image fixe peut causer des dommages irrémédiables à l’écran du téléviseur.

• N’affichez pas une image fixe sur l’écran LCD plus de 2 heures. Cela pourrait provoquer une rémanence de l’image à l’écran. Cette rémanence de l’image est également appelée “brûlure de l’écran”. Pour éviter une telle rémanence de l’image à l’écran, réduisez la luminosité et le contraste de l’écran lorsque vous laissez une image fixe affichée.

Regarder l’écran LCD du téléviseur en format 4:3 pendant une longue période peut laisser des traces de bordures à gauche, à droite et au centre de l’écran, à cause de la différence d’émission de lumière sur l’écran. La lecture d’un DVD ou l’utilisation d’une console de jeu peut avoir un effet similaire sur l’écran. Les dommages provoqués par les effets qui précèdent ne sont pas couverts par la garantie.

• L’affichage d’images fixes de jeux vidéo et d’ordinateurs pendant plus longtemps qu’une période spécifique peut provoquer des rémanences. Pour éviter cela, réduisez la “luminosité” et le “contraste” lors de l’affichage d’images fixes. BN68-01348F-01Fre-0918.indd 1 2007-09-18 10:10:40Français - 1 Sommaire

BRANCHEMENT ET INSTALLATION DE VOTRE TELEVISEUR

• Liste des pièces p. 2
• Installation du support mural p. 2
• Présentation du panneau de comman p. 3
• Présentation du panneau de branchement p. 4
• Présentation de la télécommande p. 6
• Insertion des piles dans la télécommande p. 7
• Mise en marche et arrêt p. 7
• Mise en mode veille de votre téléviseur p. 7
• Plug & Play p. 8

• Mémorisation automatique des canaux p. 9
• Mémorisation manuelle des canaux p. 10
• Ajout/Verrouillage de canaux p. 11
• Organisation des canaux mémorisés p. 12
• Attribution de noms aux canaux p. 12
• Réception des canaux grâce à la syntonisation ne p. 13

• Changement de la norme Image p. 14
• Réglage de l’image personnalisée p. 14
• Changement de la nuance couleur p. 15
• Activation du rétroéclairage p. 15
• Réglages des détails de l’image p. 16
• Changement de la taille de l’image p. 17
• Reinitialisation des paramètres d’image à leur valeur par défaut p. 17
• NR numérique / Couleur active / DNIe / Motion Plus 100 Hz p. 18
• Arrêt sur image p. 18
• AfchagePictureInPicture(PIP) p. 19

Réglageetafchagedel’heureactuelle .......... 22 Réglage du minuteur de mise en veille ............ 23 Mises en marche et arrêt automatiques de votre téléviseur .......................................................... 23

• Décodeur télétexte p. 27
• Afchagedesinformationstélétexte p. 27
• Sélectiond’unepagetélétextespécique p. 28
• Utilisation de Fastext pour sélectionner une page télétexte p. 28
• Réglage de la télécommande p. 29
• Codes de télécommande p. 30

Réglagedelaxationmurale (vendueséparément) ....................................... 47 UtilisationduverrouillageKensingtonantivol (enfonctiondumodèle) ................................... 48 Dépannage : Avant de contacter le personnel du service d’assistance .................................... 48 Spécicationstechniquesetenvironnementales

Français - 1 Symboles Appuyer Important Remarque Bouton d’accès rapide BN68-01348F-01Fre-0918.indd 1 2007-09-18 10:10:41Français - 2 Liste des pièces VériezquelesélémentssuivantssontinclusavecvotretéléviseurLCD. S’il manque des éléments, contactez votre revendeur. Télécommande / Piles (AAAx2) Cordon d’alimentation Bouchon - Base Chiffon de nettoyage Cartedegarantie/Manueldesécurité/Cartesd’enregistrement(Nondisponiblesdanstouslespays)

Installation du support mural Lesélementsdusupportmural(vendusséparément) permettentdexerletéléviseuraumur. Pour plus d’informations sur l’installation du support mural, reportez-vous aux instructions fournies avec les élements du support mural. Faites appel à un technicien pour installer la xationmurale. Samsung Electronics ne saurait être tenu responsable de tout dommage sur le produit ni de toute blessure subie par vous ou par d’autres personnes si vous choisissez d’effectuer l’installation murale. N’installez pas votre kit de montage mural lorsque votre téléviseur est en fonctionnement. Une blessure par choc électrique pourrait en résulter. Enlevezlesupport,bouchezl’oricedelabaseet fermez à l’aide de deux vis.

Manuel d’utilisation

Cartes d’enregistrement

BN68-01348F-01Fre-0918.indd 2 2007-09-18 10:10:41Français - 3 Présentation du panneau de comman La couleur et la forme du produit peuvent varier en fonction du modèle.

Témoin d’alimentation Clignote et s’éteint lorsqu’il est sous tension et s’allume en mode Veille.

Capteur de la télécommande Dirigez la télécommande vers ce point du téléviseur.

(Alimentation) Touchez le capteur argenté sous la marque ( )pourmettreletéléviseursousethors tension. Afcheunmenudetouteslessourcesd’entrée disponibles(TV, AV1, AV2, S-Vidéo, Composant1, Composant2, PC, HDMI1, HDMI2, HDMI3). Dans le menu à l’écran, untilisez ce bouton de la même façon que le bouton ENTER/OK de votre télécommande.

MENU Permetd’afcherlemenudesfonctionsdevotre téléviseur sur l’écran.

- VOL + Permet d’augmenter ou de baisser le volume. Dans le menu à l’écran, utiliser les boutons - VOL + de la même façon que les boutons et de la télécommande.

Permet de changer de canal. Dans le menu à l’écran, utiliser les boutons de la même façon que les boutons ▼et▲delatélécommande. (Vouspouvezallumervotretéléviseursansvotre télécommandeàl’aidedecesboutons.)

Capteur argenté Boutons en façade Touchez les boutons pour les actionner. BN68-01348F-01Fre-0918.indd 3 2007-09-18 10:10:43Français - 4 Présentation du panneau de branchement Lorsque vous branchez un périphérique externe à votre téléviseur, assurez-vous que celui-ci est éteint. Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et du câble. 1 Branchement de périphériques audio/vidéo externes (AV IN 1) Branchez un câble RCA à un périphérique audio/vidéo externe approprié tel qu’un magnétoscope, un lecteur DVD ou un caméscope. Branchez les câbles audio RCA sur la prise “R - AUDIO – L” située à l’arrière du téléviseur et leurs autres extrémités sur les prises de sortie audio correspondantes du périphérique audio/vidéo. 2 AUDIO OUT(R-AUDIO-L) Branchez les câbles audio RCA au connecteur AUDIO OUT “R-AUDIO-L” situé à l’arrière de votre poste et aux connecteursd’entréeaudiocorrespondantssurl’amplicateuroulesystèmeHomeCinema.

3 HDMI IN 1, HDMI IN 2, HDMI IN 3

Prendenchargelesconnexionsentredespériphériquesaudio/vidéocompatiblesHDMI(boîtiersdécodeurs, lecteursDVD). Aucune connexion audio supplémentaire n’est nécessaire pour une connexion HDMI - HDMI.

La couleur et la forme du produit peuvent varier en fonction du modèle.

Entrée de l’alimentation[Prises du panneau latéral]

890! BN68-01348F-01Fre-0918.indd 4 2007-09-18 10:10:43Français - 5 Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la borne HDMI IN2. Qu’est-ce que HDMI ? “HighDenitionMultimediainterface”permetlatransmissiondedonnéesvidéonumériqueshautedénitionet plusieurscanauxdesonnumérique(5.1canaux). Le terminal HDMI/DVI prend en charge la connexion DVI vers un périphérique raccordé avec le câble adéquat (nonfourni).LadifférenceentreHDMIetDVIestquelepériphériqueHDMIestpluspetit,estéquipédela fonctiondecodageHDCP(HighBandwidthDigitalCopyProtection),etgèrelesonnumériquemulticanal. Letéléviseurpeutn’émettreaucunsonetlesimagespeuvents’afcheravecunecouleuranormalelorsque des lecteurs DVD/décodeurs/récepteurs satellite avec des versions du mode HDMI antérieures à HDMI 1.3 sont branchés. Lorsque vous branchez un câble HDMI doté d’une version antérieure et qu’aucun son n’est émis,branchezlecâbleHDMIàlapriseHDMIIN2etlescâblesaudioauxprisesDVIIN(HDMI2)“R-AUDIO-L” situées à l’arrière du téléviseur. Dans ce cas, contactez la société qui a fourni le lecteur DVD/décodeur câble/ récepteursatelliteandeconrmervotreversionHDMI,puisdemandezunemiseàjour.LescâblesHDMI d’une version autre que 1.3 peuvent provoquer des nuisances à l’écran ou une absence d’image. DVI IN (HDMI 2) (R-AUDIO-L) Sorties audio DVI pour périphériques externes. ModesprisenchargepourHDMI/DVIetComponent(Composant)

ANT IN Anderetransmettrecorrectementlescanauxdetélévision,letéléviseurdoitrecevoirunsignaldepuisl’unedes sources suivantes : une antenne extérieure / un réseau de télévision câblée / un réseau par satellite.

Prise casque Vous pouvez brancher un casque à la prise casque du téléviseur. Lorsque le casque est branché, les haut-parleurs intégrés n’émettent plus de son.

S-VIDEO ou VIDEO / R-AUDIO-L Branchez un câble RCA ou S-VIDEO à un périphérique audio/vidéo externe approprié tel qu’un magnétoscope, un lecteur DVD ou un Caméscope. Branchez les câbles audio RCA sur la prise “R - AUDIO – L” du téléviseur et leurs autres extrémités sur les prises de sortie audio correspondantes du périphérique audio/vidéo.

PC IN (PC)/(AUDIO) Pour raccorder la prise de sortie vidéo et audio de votre PC.

SERVICE Connectez-le à la prise du support de montage mural en option. Cette fonction vous permet d’ajuster l’angle de visualisation du téléviseur à l’aide de la télécommande.

COMPONENT IN 1, 2 Branchezlescâblescomposantsvidéo(enoption)auconnecteurdecomposant(“PR”, “PB”,“Y”)àl’arrièredevotre téléviseur et les autres extrémités aux connecteurs de sortie vidéo du composant correspondants sur le lecteur DVD. SivoussouhaitezbrancheràlafoisleboîtierdécodeuretlelecteurDVD,vousdevezbrancherleboîtierdécodeur aulecteurDVDetlelecteurDVDauconnecteurdecomposant(“Y”,“PB”, “PR”)devotretéléviseur. Les connecteurs Y, PB et PRdevosappareilscomposants(lecteurDVD)sontparfoisdésignésparleslettresY,B-Y et R-Y ou Y, Cb et Cr. BranchezlescâblesaudioRCA(enoption)surlaprise“R-AUDIO-L”situéeàl’arrièredutéléviseuretleursautres extrémités sur les prises de sortie audio correspondantes du lecteur DVD. CetéléviseurLCDafcheuneimageoptimaleenmode1080p. CetéléviseurLCDafcheunerésolutiond’imageoptimaleenmode1080p.

Verrouillage Kensington (enfonctiondumodèle) LeverrouillageKensington(enoption)estundispositifutilisépourxerphysiquementlesystèmedanslecasd’une utilisation dans un endroit public. Si vous désirez utiliser un dispositif de verrouillage, contactez le revendeur où vous avez acheté le téléviseur. L’emplacementduverrouKensingtonpeutvarierenfonctiondumodèle.

480i 480p 576i 576p 720p 1080i 1080p HDMI/DVI 50Hz X X X O O O O HDMI/DVI 60Hz X O X X O O O Composant O O O O O O O BN68-01348F-01Fre-0918.indd 5 2007-09-18 10:10:43Français - 6 Présentation de la télécommande Une lumière intense peut affecter le bon fonctionnement de la télécommande. Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutonsPower,Canal,STOP,PLAY/PAUSEetVolume.

1 Sélectionne un dispositif cible qui sera commandé par la télécommande Samsung (TV, DVD,STB,CABLE,VCR) (Reportez-vousauxpages 29~32)) 2 Bouton de mise en veille du téléviseur 3 Pavé numérique pour l’accès direct aux canaux 4 Sélection de canaux à 1 ou 2 chiffres 5 Afchela“Listedeschaînes” à l’écran. 6 Permet de sélectionner directement le mode TV 7 Fonctions du magnétoscope/ lecteur DVD retour en arrière, arrêt, lecture/pause, avance rapide 8 Augmenter le volume Baisser le volume 9 Arrêt temporaire du son 0 Afchelemenuprincipalà l’écran ! Sélection du mode audio. @ Revient au menu précédent # Sélection de l’effet d’image % Sélection de l’effet sonore ^ SélectionSRSTSXT & Réglage de 5 appareils différents - TV, DVD, STB, CABLE, VCR

• Appuyez pour activer le rétroéclairage de VOL, CH et le bouton de source active (TV,DVD,CABLE,STB, VCR)surlatélécommande. ( Sélection de la source disponible ) Canal précédent a Cette fonction vous permet d’afcherdesphotos(JPEG) etd’écouterdeschiers audio(MP3)àpartird’un périphérique externe. b Cette télécommande peut être utilisée pour contrôler les enregistreurs Samsung. (FonctionAnynet+ uniquement) c P : Canal suivant P : Canal précédent d Permet de commander le curseur dans le menu e Permet de commander le curseur dans le menu. f Permetd’afcherles informations relatives au programme en cours g Mise en pause de l’image h Actionne les fonctions d’afchageAnynetet congurelespériphériques Anynet. i Sélection de la taille de l’image j PIP: Activation ou désactivation du mode PIP SOURCE: Sélection de la source de l’image secondaire (PIP) POSITION: Sélection de l’emplacement de l’image secondaire(PIP) P : Sélection du canal del’imagesecondaire(PIP) k Si la télécommande ne fonctionne pas, changez les piles et appuyez sur le bouton “RESET” pendant 2 à 3 secondes. Fonctions télétexte 6 Quittel’afchagetélétexte 0 Index télétexte $ Choisissez Teletext, Double, ou Mix. ( Sélection du mode télétexte (LISTE/FLOF) ) Page secondaire télétexte c P : Page télétexte suivante P : Page télétexte précédente d Annulation du télétexte f Activation du télétexte !#gi Sélection des rubriques Fastext j PIP:Pause télétexte

POSITION: Mémorisation télétexte SOURCE: Sélection de la taille du télétexte BN68-01348F-01Fre-0918.indd 6 2007-09-18 10:10:44Français - 7 Insertion des piles dans la télécommande

1. Soulevez le couvercle situé à l’arrière de la télécommande comme indiqué sur

2. Placez-y deux piles AAA.

Assurez-vous que les pôles “+” et “-” des piles correspondent au schéma situé à l’intérieur du compartiment.

3. Remettez le couvercle en place.

Retirez les piles et stockez-les dans un endroit frais et sec si vous n’utilisez pas la télécommande pendant longtemps. La télécommande peut être utilisée jusqu’àenviron7mètresdutéléviseur.(Dansdesconditionsd’utilisation normaledutéléviseur,lespilesdurentenvironunan.) Si la télécommande ne fonctionne pas :

1. Le téléviseur est-il sous tension ?

2. Les bornes + et - des piles ne sont-elles pas inversées ?

3. Les piles sont-elles déchargées ?

4. Le cordon d’alimentation est-il débranché ou y a-t-il une panne de courant ?

5.Unelampeuorescenteounéonest-ellealluméeàproximité? Mise en marche et arrêt Le câble relié au secteur est xé à l’arrière du téléviseur/moniteur.

1. Branchez le cordon d’alimentation sur une prise secteur appropriée.

Le voyant de veille s’allume sur la façade du téléviseur.

2. Appuyez sur le bouton situé sur la façade de votre téléviseur.

Vous pouvez également appuyer sur le bouton POWER ou sur le bouton TV de votre télécommande pour allumer le téléviseur. Le dernier programme que vous avez regardé est automatiquement re-sélectionné.

3. Appuyezsurlesboutonsnumériques(de0à9),surlesboutonscanalsuivant/précédent( / )dela

télécommande ou sur le bouton situé sur le côté droit du téléviseur. Lorsque vous allumez le téléviseur pour la première fois, vous devrez choisir la langue dans laquellevoussouhaitezquelesmenuss’afchent.

4. Pour éteindre votre téléviseur, appuyez de nouveau sur le bouton POWER

Mise en mode veille de votre téléviseur Vous pouvez mettre votre téléviseur en mode Veille an de réduire la consommation électrique. Le mode veille peut être utile si vous souhaitez éteindre votre téléviseur temporairement (pendant un repas par exemple).

1. Appuyez sur le bouton POWER de la télécommande.

L’écrans’éteintetunvoyantdeveillerougeapparaîtsurlafaçadedevotretéléviseur.

2. Pour rallumer le téléviseur, appuyez de nouveau sur le bouton POWER, les boutons numériques

(de0à9),leboutonTVoulesboutonscanalsuivant/précédent( / ). NelaissezpasletéléviseurenmodeVeillependantdelonguespériodes(lorsquevousêtesen vacancesparexemple). Il est conseillé de débrancher le téléviseur du secteur et de l’antenne.

BN68-01348F-01Fre-0918.indd 7 2007-09-18 10:10:45Français - 8 Plug & Play Lorsque vous allumez le téléviseur pour la première fois, plusieurs réglages de base s’effectuent l’un après l’autre de manière automatique. Les réglages disponibles sont les suivants :

1. Appuyez sur le bouton POWER de la télécommande.

Le message “Start Plug & Play”s’afcheetlamention“OK”est sélectionnée.

2. Sélectionnez la langue souhaitée en appuyant sur le bouton

ou . Appuyez sur le bouton ENTER/OKpourconrmervotrechoix.

3. Appuyez sur les boutons ou pour sélectionner “Magasin” ou “Domicile”, puis sur le bouton

ENTER/OK . Nous vous recommandons de régler le téléviseur sur le mode Domicile pour une meilleure qualité d’image dans votre environnement personnel. Le mode Magasin n’est prévu que pour un usage en magasins. Sil’unitéestaccidentellementdéniesurlemodeMagasinetquevoussouhaitezreveniraumode Dynamique(Domicile),appuyezsurleboutonVolumepuismaintenezenfoncéleboutonMENU situé sur le panneau latéral du téléviseur pendant cinq secondes.

4. Lemessage“Vérierl’entréedel’antenne.”s’afches’afcheetlamention“OK”estalorssélectionnée.

Appuyer sur le bouton ENTER/OK . Veuillezvérierquelecâbledel’antenneestcorrectementbranché.

5. Sélectionnezlazoneappropriéeenappuyantsurlebouton▲ou▼.

Appuyez sur le bouton ENTER/OKpourconrmervotrechoix.

Lemenu“MémorisationAuto”s’afcheetl’option“Démarrer”estsélectionnée.Appuyezsurlebouton ENTER/OK. La recherche de canaux démarrera et se terminera automatiquement. Unefoisquetouslescanauxdisponiblessontmémorisés,lemenu“RéglageHorloge”s’afche. Appuyez sur le bouton ENTER/OK à tout moment pour interrompre la mémorisation.

7. Appuyez sur le bouton ENTER/OK.

Sélectionnez “Mois”, “Date”, “Année”, “Heure”, “Minute” ou “am/pm” en appuyant sur le bouton ou Sélectionnez les “Mois”, “Date”, “Année”, “Heure” , “Minute” ou “am/pm” en appuyant sur le bouton ou . Vouspouvezégalementdénirlesparamètres“Mois”,“Date”,“Année”,“Heure”et“Minute”àl’aide du pavé numérique de la télécommande.

8. Appuyez sur le bouton ENTER/OKpourconrmervotreréglage.Lemessage“Protezdevotre

visionnage”s’afche.Lorsquevousavezterminé,appuyezsurleboutonENTER/OK. Même sans pression sur le bouton ENTER/OK,lemessagedisparaîtautomatiquementaprès quelques secondes. Langue : Sélectionnez votre langue. Zone: Sélectionnez votre pays ou zone. Mémorisation Auto : Balaie et mémorise automatiquement tous les canaux disponibles dans votre zone. Réglage Horloge : Pour régler l’heure actuelle du téléviseur.

Plug & PlayStart Plug & Play Enter Exit BN68-01348F-01Fre-0918.indd 8 2007-09-18 10:10:45Français - 9 Si vous souhaitez réinitialiser cette fonction...

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ou poursélectionner“Conguration” puis appuyez sur le bouton ENTER/OK.

2. Appuyez de nouveau sur le bouton ENTER/OK pour sélectionner

(Reportez-vousauxpages8) Mémorisation automatique des canaux Mémorisation manuelle des canaux

Mémorisation automatique des canaux Vous pouvez chercher les plages de fréquence disponibles par balayage (leur disponibilité dépend de votre zone). Il est possible que les numéros de programme attribués automatiquement ne correspondent pas aux numéros de programme souhaités ou réels. Vous pouvez toutefois trier les numéros manuellement et supprimer les canaux que vous ne souhaitez pas regarder.

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur les boutons ou pour sélectionner “Canal” puis appuyez sur le bouton ENTER/OK .

2. Appuyez sur le bouton ENTER/OK pour sélectionner “Zone”.

3. Sélectionnez le zone approprié en appuyant sur les boutons ou .

Appuyez sur le bouton ENTER/OK pourconrmervotrechoix.

4. Appuyez sur les boutons ou pour sélectionner “Mémorisation Auto” puis appuyez sur le bouton

5. Appuyez sur le bouton ENTER/OK.

Le téléviseur commence à mémoriser tous les canaux disponibles. Appuyez sur le bouton ENTER/OK à tout moment pour interrompre le processus de mémorisation et retourner au menu “Canal”.

6. Unefoisquetouslescanauxdisponiblessontmémorisés,lemenu“Tridescanaux”s’afche.

(Reportez-vousauxpages12)

ConfigurationPlug & Play Langue :Français Horloge Mode Jeu :Arrêt Ecran Bleu : Arrêt Mélodie : Arrêt PC PC Home cinéma :Arrêt Effet lumineux :LED act. marche Plus Déplacer Entrer RetourPlug & PlayDémarrer Plug & PlayEntrer Retour

Canal Déplacer Entrer Retour Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin Zone : Asie/Eur. occ. BN68-01348F-01Fre-0918.indd 9 2007-09-18 10:10:46Français - 10 Mémorisation manuelle des canaux Vous pouvez mémoriser les canaux de télévision, y compris ceux reçus via les réseaux câblés. Lors de la mémorisation manuelle des canaux, vous pouvez choisir : ♦ de mémoriser ou non chaque canal trouvé. ♦ le numéro du programme qui vous servira à identifier chaque canal mémorisé.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyezsurlebouton▲ou▼poursélectionner“Canal”, puis appuyez sur le bouton ENTER/OK.

2. Appuyezsurlebouton▲ou▼poursélectionner

“Mémorisation Manuelle”, puis appuyez sur le bouton ENTER/OK.

3. Sélectionnez l’option désirée en appuyant sur le bouton

▲ou▼,puisappuyezsurleboutonENTER/OK.

4. Lorsque vous êtes satisfait du réglage, appuyez sur le

Appuyez sur le bouton EXIT pour quitter le menu. ♦ Programme (numérodeprogrammeàattribueràunechaîne) −Appuyezsurlebouton▲ou▼jusqu’àcequevoustrouviezlenumérocorrect. Vous pouvez également sélectionner le numéro de canal directement en appuyant sur le pavé numérique(0~9). ♦ Système de Couleur: Auto./PAL/SECAM/NTSC4.43/NTSC3.58 −Appuyezsurlebouton▲ou▼poursélectionnerlanormedecouleursdésirée. ♦ Système Sonore: BG/DK/I/M −Appuyezsurlebouton▲ou▼poursélectionnerlanormeaudiodésirée. ♦ Canal (sivousconnaissezlenumérodelachaîneàmémoriser) −Appuyezsurlebouton▲ou▼poursélectionnerC(canalhertzien)ouS(canalcâblé). −Appuyezsurlebouton►,puissurlebouton▲ou▼poursélectionnerlenumérodevotrechoix. Vous pouvez également sélectionner le numéro de canal directement en appuyant sur le pavé numérique(0~9). S’il n’y a aucun son ou si le son est anormal, re-sélectionnez la norme son désirée. ♦ Recherche (lorsquevousneconnaissezpaslesnumérosdechaîne) −Appuyezsurlebouton▲ou▼pourdémarrerlarecherche. −Lesyntoniseurbalaielaplagedefréquencesjusqu’àcequevousreceviezlapremièrechaîneou lachaînequevousavezsélectionnéeàl’écran. ♦ Mémoriser (permetdemémoriserlachaîneetlenumérodeprogrammecorrespondant) −Sélectionnez“OK”enappuyantsurleboutonENTER/OK. Mode Canal − P(ModeProgramme):Alafinduréglage,desnumérosdepositioncomprisentreP00etP99 sont attribués aux stations de radiodiffusion de votre zone. Dans ce mode, vous pouvez sélectionner un canal en saisissant son numéro de position. − C(modechaînehertzienne):danscemode,vouspouvezsélectionneruncanalensaisissantle numéro attribué à chacune des stations de télédiffusion. − S(modechaînecâblée):danscemode,vouspouvezsélectionneruncanalensaisissantle numéro attribué à chacun des canaux câblés. Canal Zone : Asie/Eur. occ.

Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin Déplacer Entrer Retour

Mémorisation Manuelle Programme : P 2 Système de Couleur : Auto. Système Sonore : BG Canal : C 3 Recherche : 77 MHz Mémoriser : ? Déplacer Entrer Retour

BN68-01348F-01Fre-0918.indd 10 2007-09-18 10:10:47Français - 11 Ajout/Verrouillage de canaux A l’aide de la fonction Gestionnaire de Chaînes, vous pouvez aisément verrouiller ou ajouter des canaux.

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyezsurlebouton▲ou▼poursélectionner“Canal”,puis appuyez sur le bouton ENTER/OK.

2. Appuyezsurlebouton▲ou▼poursélectionner“Gestionnaire

deChaînes”,puisappuyezsurleboutonENTER/OK. ♦ Ajout de canaux Al’aidedelafonction“Listedeschaînes”,vouspouvez aisément ajouter des canaux.

3. Sélectionnez“Listedeschaînes”enappuyantsurlebouton

◄/►,sélectionnezuncanalàajouteretappuyezsurlebouton ENTER/OK pour l’ajouter. Si vous appuyez à nouveau sur le bouton ENTER/OK, le symbole( )àcôtéducanaldisparaîtetlecanaln’est pas ajouté. “ ”estactiflorsque“VerrouillageParental”estdéniesur “Marche”. ♦ Verrouillage de canaux Cette fonction, qui bloque la vidéo et coupe le son, vous permet d’éviter toute utilisation non autorisée, par des enfants par exemple, qui pourraient visionner des programmes ne leur étant pas destinés.

5. Appuyezsurlebouton▲ou▼poursélectionner

“Verrouillage Parental”, puis appuyez sur le bouton ENTER/OK.

6. Sélectionnez“Marche”enappuyantsurlebouton▲ou▼,

puis appuyez sur le bouton ENTER/OK.

7. Appuyezsurlebouton▲ou▼poursélectionner“Listedes

chaînes”,puisappuyezsurleboutonENTER/OK.

8. Passezauchamp( )enappuyantsurlesboutons▲/▼/◄/►,

sélectionnez un canal à verrouiller et appuyez sur le bouton ENTER/OK pour l’ajouter. Si vous appuyez à nouveau sur le bouton ENTER/OK, lesymbole( )àcôtéducanaldisparaîtetleverrouillageducanalestannulé. Unécranbleus’afchelorsqueleverrouillageparentalestactivé.

9. Appuyez sur le bouton EXIT pour quitter le menu.

Sélectionnez“Marche”ou“Arrêt”dans“VerrouillageParental”pourquelescanauxdénissur“ ” soient actifs ou inactifs. Vous pouvez sélectionner ces options en appuyant sur le bouton CH LIST de votre télécommande.

P 1 C3Liste des chaînesDéplacer EntrerPage RetourAjouter Verrouil.1 / 10Prog.0 C--1 C32 BBC 13 C744 C755 C766 S37 S48 S69 S7 Gestionnaire de ChaînesListe des chaînes Verrouillage Parental : Arrêt Déplacer Entrer Retour Canal Déplacer Entrer RetourZone : Asie/Eur. occ.

Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin BN68-01348F-01Fre-0918.indd 11 2007-09-18 10:10:48Français - 12 Organisation des canaux mémorisés Cette opération vous permet de changer les numéros de programme des canaux mémorisés. Cette opération peut s’avérer nécessaire après l’utilisation de la mémorisation automatique.

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ou pour sélectionner “Canal” puis appuyez sur le bouton ENTER/OK.

2. Appuyez sur le bouton ou pour sélectionner “Tri des

canaux” puis appuyez sur le bouton ENTER/OK.

3. Sélectionnezlenumérodecanalquevoussouhaitezmodier

en appuyant à plusieurs reprises sur le bouton ou . Appuyez sur le bouton ENTER/OK. Le numéro du canal sélectionné et le nom passent au côté droit.

4. Appuyez sur le bouton ou pour passer à la position que

voussouhaitezmodierpuisappuyezsurleboutonENTER/OK. Le canal sélectionné se substitue à celui associé précédemment au numéro choisi.

5. Répétez les étapes 3 à 4 pour enregistrer un autre canal.

6. Appuyez sur le bouton EXIT pour quitter le menu.

Attribution de noms aux canaux Les noms de canaux sont attribués automatiquement lorsque des informations sur les canaux sont diffusées. Ces noms peuvent être modiés, ce qui vous permet d’attribuer ceux de votre choix.

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ou pour sélectionner “Canal” puis appuyez sur le bouton ENTER/OK.

2. Appuyez sur le bouton ou pour sélectionner “Nom station”

puis appuyez sur le bouton ENTER/OK.

3. Si nécessaire, sélectionnez le canal auquel vous souhaitez

attribuer un nouveau nom en appuyant sur le bouton ou . Appuyez sur le bouton ENTER/OK. Labarredesélections’afcheautourdelacasedunom.

Lescaractèresdisponiblessont:Leslettresdel’alphabet(A~Z)/lesnombres(0~9)/caractères spéciaux(+,-,*,/,espace)

5. Répétez les étapes 3 à 4 pour chaque canal auquel attribuer un nouveau nom.

6. Appuyez sur le bouton EXIT pour quitter le menu.

Pour… Alors… Sélectionner une lettre, un nombre ou un symbole Appuyez sur le bouton

Passer à la lettre suivante Appuyez sur le bouton Revenir à la lettre précédente Appuyez sur le bouton Conrmerlenom Appuyez sur le bouton ENTER/OK. Canal Déplacer Entrer Retour Nom station Déplacer Entrer RetourProg. Ch. Nom station 0 C-- -----1 C23 ----- 2 C16 -----3 C3 -----4 S1 ----- Zone : Asie/Eur. occ.

Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin TVTVCanal Déplacer Entrer RetourZone : Asie/Eur. occ.

Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin Prog. Ch. Nom station 0 C--1 C23 2 C163 C34 S1 Déplacer Entrer RetourTri des canaux BN68-01348F-01Fre-0918.indd 12 2007-09-18 10:10:50Français - 13 Réception des canaux grâce à la syntonisation ne Utilisez la syntonisation précise pour régler manuellement un canal spécique en vue d’une réception optimale.

1. Utilisez le pavé numérique pour sélectionner directement le

2. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ou pour sélectionner “Canal” puis appuyez sur le bouton ENTER/OK.

3. Appuyez sur le bouton ou poursélectionner“Réglagen”

puis appuyez sur le bouton ENTER/OK.

4. Appuyez sur le bouton ou pour effectuer une syntonisation

précise. Appuyez sur le bouton ENTER/OK.

5. Appuyez sur le bouton EXIT pour quitter le menu.

Les canaux réglés et mémorisés sont repérés par un astérisque“*”placéàdroitedeleurnumérodanslabannière des canaux. Le numéro du canal devient rouge. Pour réinitialiser le réglage, sélectionnez “Réinitial.” à l’aide du bouton ou , puis appuyez sur le bouton ENTER/OK.

Déplacer Entrer Retour Régler Sauveg. RetourZone : Asie/Eur. occ.

Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin BN68-01348F-01Fre-0918.indd 13 2007-09-18 10:10:50Français - 14 Changement de la norme Image Vous pouvez sélectionner le type d’image qui correspond le mieux à vos exigences d’afchage.

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ENTER/OK pour sélectionner “Image”.

2. Appuyez de nouveau sur le bouton ENTER/OK pour sélectionner

3. Appuyez sur le bouton ou pour sélectionner l’effet d’image

souhaité. Appuyez sur le bouton ENTER/OK.

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦ Dynamique: Sélectionnezl’imagepourunafchagehaute dénitiondansunepièceclaire. ♦ Standard: Sélectionnezl’imagepourunafchageoptimal dans un environnement normal. ♦ Cinéma: Sélectionnezl’imagepourunafchageagréable dans une pièce sombre. Le mode Image doit être réglé séparément pour chaque source d’entrée. Vous pouvez également appuyer sur le bouton P.MODE de la télécommande pour sélectionner un des paramètres d’image. Réglage de l’image personnalisée Votre téléviseur dispose de plusieurs réglages qui vous permettent de contrôler la qualité de l’image.

1. Pour sélectionner l’effet d’image requis, suivez les instructions

1 à 3 du chapitre “Changement de la norme Image”.

2. Appuyez sur le bouton ou pour sélectionner un élément

spécique.AppuyezsurleboutonENTER/OK.

3. Appuyez sur le bouton ou pour augmenter ou diminuer la

valeurd’unélémentspécique. Appuyez sur le bouton ENTER/OK.

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦ Contraste : Permet de régler la luminosité et les ombres entre les objets et l’arrière plan. ♦ Luminosité : Règle la luminosité de l’écran. ♦ Netteté : Permet de régler les contours de l’objet pour les rendre plus nets ou plus ternes. ♦ Couleur : Permet de régler les couleurs, les éclaircit ou les assombrit. ♦ Teinte : Permet d’ajuster la couleur des objets, de les rendre plus rouges ou verts pour un air plus naturel. Les valeurs réglées sont mémorisées en fonction du mode Image sélectionné. En mode PC, seuls les paramètres “Contraste”, “Luminosité” peuvent être réglés. La fonction “Teinte” est uniquement activée pour la diffusion NTSC, les modes “Composant” et “HDMI”. Vous pouvez réinitialiser la valeur par défaut des paramètres d’image en sélectionnant “Réinitialiser”. (Voir“Reinitialisationdesparamètresd’imageàleurvaleurpardéfaut”àlapage17)

Image Mode : Dynamique Contraste 100Luminosité 45Netteté 75 Couleur 55Teinte V50 R50Nuance Coul. : Froide1 Réglages des détails Rétroéclairage : 10 Plus Déplacer Entrer RetourImageMode : Dynamic Contraste 100Luminosité 45Netteté 75 Couleur 55Teinte V50 R50Nuance Coul. : Froide1 Réglages des détails Rétroéclairage : 10 Plus Déplacer Entrer RetourDynamiqueStandardCinémaImage Mode : Dynamique Contraste 100Luminosité 45Netteté 75 Couleur 55Teinte V50 R50Nuance Coul. : Froide1 Réglages des détails Rétroéclairage : 10 Plus Déplacer Entrer Retour BN68-01348F-01Fre-0918.indd 14 2007-09-18 10:10:52Français - 15 Changement de la nuance couleur Vous pouvez sélectionner la nuance de couleur la plus agréable au regard.

1. Pour sélectionner l’effet d’image requis, suivez les instructions

1 à 3 du chapitre “Changement de la norme Image” (àlapage14).

2. Appuyez sur le bouton ou pour sélectionner “Nuance Coul.”

puis appuyez sur le bouton ENTER/OK.

3. Appuyez sur le bouton ou pour sélectionner la nuance de

couleurs souhaitée. Appuyez sur le bouton ENTER/OK.

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦ Froide2 : Rend la température de couleur plus bleue que le menu “Froide1”. ♦ Froide1 : Rend les blancs bleuâtres. ♦ Normal : Laisse les blancs blancs. ♦ Chaude1 : Rend les blancs rougeâtres. ♦ Chaude2 : Rend la température de couleur plus rouge que le menu “Chaude1”. Les valeurs réglées sont mémorisées en fonction du mode Image sélectionné. Lorsque le mode Image est réglé “Dynamique” ou “Standard”, les menus “Chaude1” et “Chaude2” ne peuvent pas être sélectionnés. Activation du rétroéclairage Vous pouvez régler la luminosité de l’écran en réglant la luminosité du rétroéclairage LCD. (0~10)

1. Pour sélectionner l’effet d’image requis, suivez les instructions

1 à 3 du chapitre “Changement de la norme Image” (àlapage14).

2. Appuyez sur le bouton ou pour sélectionner

“Rétroéclairage” puis appuyez sur le bouton ENTER/OK.

3. Appuyez sur le bouton ou pour augmenter ou diminuer la

valeurd’unélémentspécique.

4. Appuyez sur le bouton ENTER/OK

Appuyez sur le bouton EXIT pour quitter le menu.

Rétroéclairage Régler RetourMode : Dynamique Contraste 100Luminosité 45Netteté 75 Couleur 55Teinte V50 R50Nuance Coul. : Froide1 Réglages des détails Rétroéclairage : 10 Plus Déplacer Entrer RetourImage Image Mode : Dynamique Contraste 100Luminosité 45Netteté 75 Couleur 55Teinte V50 R50Nuance Coul. : Froide1 Réglages des détails Rétroéclairage : 10 Plus Déplacer Entrer RetourMode : Dynamique Contraste 100Luminosité 45Netteté 75 Couleur 55Teinte V50 R50 Nuance Coul : Froide1 Réglages des détails Rétroéclairage : 10 Plus Déplacer Entrer RetourFroide2Froide1NormalChaude1Chaude2 BN68-01348F-01Fre-0918.indd 15 2007-09-18 10:10:53Français - 16 Réglages des détails de l’image Vous pouvez sélectionner la nuance de couleur la plus agréable au regard.

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ENTER/OK pour sélectionner “Image”.

2. Appuyez sur le bouton ou pour sélectionner “Réglages des

détails” puis appuyez sur le bouton ENTER/OK.

3. Sélectionnez l’option requise en appuyant sur le bouton ou

puis appuyez sur le bouton ENTER/OK.

5. Appuyez sur le bouton EXIT pour quitter le menu.

La fonction “Réglage des détails” est disponible en mode “Standard” ou “Cinéma”. Si la fonction “DNIe” est désactivée, la fonction “Réglages des détails” ne peut pas être sélectionnée si le mode Image est réglé sur “Standard”. Réglage des noirs : Arrêt/Bas/Moyen/Elevé Vous pouvez directement sélectionner le niveau de noir sur l’écran pour régler la profondeur de l’écran. Contraste Dynam. : Arrêt/Bas/Moyen/Elevé Vous pouvez régler le contraste de l’écran pour obtenir un contraste optimal. Gamma : -3~ +3 Vouspouvezréglerl’intensitédescouleursprimaires(rouge,vert,bleu). Appuyez sur le bouton ou pour obtenir le réglage qui convient. Balance blancs : Aj. Rouge/Aj. Vert/Aj. Bleu/Regl. Rouge/Regl. Vert/Regl. Bleu/Réinitialiser Vous pouvez régler la température des couleurs pour que celles-ci soient plus naturelles. Aj. Rouge/Aj. Vert/Aj. Bleu/Regl. Rouge/Regl. Vert/Regl. Bleu:Lamodicationdesvaleursde réglage permet d’actualiser l’écran que vous venez de retoucher. Sélectionnez l’option de votre choix en appuyant sur le bouton ou puis appuyez sur le bouton ENTER/OK. Appuyez sur le bouton ou pour obtenir le réglage qui convient. Réinitialiser : La balance des blancs réglée précédemment est ramenée à sa valeur par défaut. Contrôle Couleur : Rose/Vert/Bleu/Blanc/Réinitialiser Ces réglages peuvent être effectués en fonction de vos préférences personnelles. Rose/Vert/Bleu/Blanc:lamodicationdesvaleursderéglagepermetd’actualiserl’écranquevous venez de retoucher. Sélectionnez l’option de votre choix en appuyant sur le bouton ou puis appuyez sur le bouton ENTER/OK. Appuyez sur le bouton ou pour obtenir le réglage qui convient. Réinitialiser : Les couleurs mises au point précédemment sont ramenées à leurs valeurs par défaut. Amélioration bords : Arrêt/Marche Vous pouvez faire ressortir la bordure des objets. Espace de couleur : Auto./Large Vous pouvez régler l’espace de reproduction de couleur pour le signal d’entrée sur Auto. ou Large. xvYCC : Arrêt/Marche L’activation du mode xvYCC augmente les détails et l’espace de couleur lorsque vous regardez des lmsdepuisunpériphériqueexterne(p.ex.lecteurDVD)reliéàl’entréeHDMIouauxprisesd’entrée decomposant.VousdevezdénirlemodeImagesurCinémapourbénécierdecettefonction. Uniquement disponible en “HDMI” et “Composant” sur l’option “Cinéma”. Si la fonction xvYCC est active, la fonction PIP ne peut pas être sélectionnée.

ImageMode : Cinéma Contraste 80Luminosité 45Netteté 30 Couleur 53Teinte V50 R50Nuance Coul. : Chaude 2 Réglages des détails Rétroéclairage : 5 Plus Réglages des détailsRéglage des noirs: Arrêt Contraste Dynam. : Arrêt Gamma : 0 Balance blancs Contrôle Couleur Amélioration bords : Arrêt Espace de couleur: Auto. xvYCC : Arrêt Déplacer Entrer Retour Déplacer Entrer Retour

BN68-01348F-01Fre-0918.indd 16 2007-09-18 10:10:54Français - 17 Changement de la taille de l’image Vous pouvez sélectionner la taille d’image qui correspond le mieux à vos besoins d’afchage.

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ENTER/OK pour sélectionner “Image”.

2. Appuyez sur le bouton ou pour sélectionner “Taille” puis

appuyez sur le boutonENTER/OK.

3. Sélectionnez l’option requise en appuyant sur le bouton

ou . Appuyez sur le bouton ENTER/OK.

4. Appuyez sur le bouton EXIT pour quitter le menu.

16:9: Règle la taille de l’image sur 16:9 de façon appropriée pour les DVD ou la diffusion au format cinémascope.

Zoom large : Donnez à l’image une taille supérieure à 4:3.

4:3: C’estleparamètrepardéfautpourunlmcinémaoudeladiffusion normale.

Scan uniquement : Utilisez la fonction pour voir l’intégralité de l’image sans coupurelorsdelessignauxHDMI(720p/1080i/1080p)ou Component(720p/1080i/1080p)sontentrés.

En mode PC, seuls les modes “16:9” et “4:3” peuvent être sélectionnés. Les options de taille de l’image peuvent varier en fonction de la source d’entrée. Les éléments disponibles peuvent varier en fonction du mode sélectionné. Zoom : Sélectionnez enappuyantsurlebouton◄ou►.Utilisezle bouton▲ou▼pourdéplacerl’imageenhautetenbas.Aprèsavoir sélectionné ,utilisezlebouton▲ou▼pouragrandirouréduirela hauteur de l’image. Zoom large : Déplacez l’image vers le haut ou vers le bas à l’aide du bouton▲ou▼aprèsavoirsélectionné enappuyantsurlebouton► ou ENTER/OK

Vous pouvez sélectionner ces options simplement en appuyant sur le bouton P.SIZE de votre télécommande. Taille16 : 9Zoom large Zoom 4 : 3Scan uniquementImageTaille : 16 : 9 NR numérique : Auto. Couleur active : Marche DNIe : Marche Motion Plus 100 Hz : Bas Réinitialiser : OK Plus Déplacer Entrer Retour Déplacer Entrer Retour

Reinitialisation des paramètres d’image à leur valeur par défaut. Vous pouvez réinitialiser la valeur par défaut des paramètres d’image.

1. Pour sélectionner l’effet d’image souhaité, suivez les instructions

1à3duchapitre“ChangementdelanormeImage”(àlapage 14).

2. Appuyez sur le bouton ou pour sélectionner “Réinitialiser”

puis appuyez sur le bouton ENTER/OK.

3. Appuyez sur le bouton ou poursélectionner“OK”ou

“Annuler”. Appuyez sur le bouton ENTER/OK.

4. Appuyez sur le bouton EXIT pour quitter le menu.

Lafonction“Réinitialiser”estconguréepourtouslesmodesd’image.

Image Plus Déplacer Entrer RetourTaille : 16 : 9 NR numérique : Auto. Couleur active : Marche DNIe : Marche Motion Plus 100 Hz : Bas Réinitialiser : OK BN68-01348F-01Fre-0918.indd 17 2007-09-18 10:10:55Français - 18 NR numérique / Couleur active / DNIe / Motion Plus 100 Hz

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ENTER/OK pour sélectionner “Image”.

Sélectionnez l’option requise en appuyant sur le bouton ou puis appuyez sur le bouton ENTER/OK. Options disponibles : NR numérique / Couleur active / DNIe / Motion Plus 100 Hz.

Lorsque vous êtes satisfait du réglage, appuyez sur le bouton ENTER/OK.

Appuyez sur le bouton EXIT pour quitter le menu. NR numérique : Arrêt/Bas/Moyen/Elevé/Auto. Si le signal reçu par le téléviseur est faible, vous pouvez activer cette fonction pour favoriser la réduction des images statiques ou fantômes qui peuvent apparaître à l’écran. Cette fonction n’est pas disponible en mode PC. Lorsque le signal est faible, sélectionnez une autre option jusqu’à obtention de la meilleure image possible. Couleur active : Arrêt / Marche Si vous activer cette option, la couleur du ciel ou du gazon sera plus intense et plus claire pour une image plus nette à l’écran. Cette fonction n’est pas disponible en mode PC. Cette fonction n’est pas disponible en mode “Cinéma” et “Standard”. DNIe : Arrêt / Marche Pour offrir une grande qualité d’image, ce téléviseur est doté de la fonction DNIe. Si vous activez l’option DNIe, la fonction DNIe sera activée à l’écran. DNIe

(Digital Natural Image engine - Moteur d’images numériques d’aspect naturel) Cette fonction vous apporte une image plus détaillée tout en permettant une réduction de bruit 3D et une amélioration des détails, des contrastes et des blancs. Le nouvel algorithme de compensation d’images vous offre une image plus lumineuse, plus claire et plus détaillée. La technologie DNIe

adaptera tous les signaux à votre vue, quels qu’ils soient. Cette fonction n’est pas disponible en mode PC. Cette fonction n’est pas disponible en mode “Cinéma”. Motion Plus 100 Hz: Arrêt / Bas / Moyen / Elevé / Démo Vous pourrez apprécier des images plus naturelles et des textes plus nets. Même dans les scènes rapides ne sont pas oues. Cette fonction n’est pas disponible en mode PC. Si vous activez le mode “Motion Plus 100 Hz”, des parasites peuvent apparaître sur l’écran. Dans ce cas, dénissez “Motion Plus 100 Hz” sur “Arrêt” ou sélectionnez une autre option.

Image rPlus Déplacer Entrer RetourTaille : 16 : 9 NR numérique : Auto. Couleur active : Marche DNIe : Marche Motion Plus 100 Hz : Bas Réinitialiser : OK

Arrêt sur image Appuyez sur le bouton STILL pour transformer une image mouvante en une image xe. Appuyez de nouveau pour annuler. BN68-01348F-01Fre-0927.indd 18 2007-09-27 11:18:26Français - 19 Afchage Picture In Picture (PIP) Vous pouvez afcher une image secondaire dans l’image principale du programme télévisé ou de l’entrée vidéo. De cette manière, vous pouvez regarder ou surveiller le programme télévisé ou l’entrée vidéo depuis n’importe quel équipement branché tout en regardant l’image principale.

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ou poursélectionner“Conguration” puis appuyez sur le bouton ENTER/OK.

2. Appuyez sur le bouton ou pour sélectionner “PIP” puis

appuyez sur le bouton ENTER/OK.

3. Sélectionnez l’option désirée en appuyant sur le bouton

▲ou▼,puisappuyezsurleboutonENTER/OK.

4. Lorsque vous êtes satisfait du réglage, appuyez sur le bouton

5. Appuyez sur le bouton EXIT pour quitter le menu.

Il est possible que l’image dans la fenêtre PIP devienne légèrement moins naturelle lorsque vous utilisez l’écran principale pour un jeu ou un karaoké. ♦ PIP: Marche/Arrêt Vous pouvez activer ou désactiver la fonction PIP. Image principale Image secondaire Composant 1,2 TV, AV1, AV2

HDMI 1, 2, 3 TV, AV1, AV2

PC TV, AV1, AV2 Appuyez plusieurs fois sur le bouton PIP de la télécommande pour activer ou désactiver le mode “PIP”. ♦ Source: TV / AV1 / AV2 Vous pouvez sélectionner la source de l’image secondaire. Vous pouvez sélectionner ces options en appuyant sur le bouton SOURCE de la télécommande. ♦ Taille: / / Vous pouvez sélectionner la taille de l’image secondaire. Si l’image principale est en mode “PC” et “Composant”, l’option “Taille” n’est pas disponible. ♦ Position: / / / Vous pouvez sélectionner la position de l’image secondaire. Vous pouvez sélectionner ces options en appuyant sur le bouton POSITION de la télécommande. ♦ Programme: Vousnepouvezsélectionnerunechaînedel’imagesecondaireque si la “Source” est définie sur “TV”. Vous pouvez sélectionner ces options en appuyant sur le bouton P ou P de la télécommande.

ConfigurationPlusAjustement fixation murale Mode éco. : Arrêt Niveau noir HDMI: Bas PIP Mise à jour logicielle Mode : Custom Equalizer SRS TS XT : Off Auto Volume : Off Internal Mute : Off Reset Move Entrer Return

PIP PIP : Marche Source : TV Taille : Position : Programme : P 1 Déplacer Entrer Retour Déplacer Entrer Retour BN68-01348F-01Fre-0918.indd 19 2007-09-18 10:10:57Français - 20 Fonctions audio

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyezsurlebouton▲ou▼poursélectionner“Son”,puis appuyez sur le bouton ENTER/OK.

2. Sélectionnezl’optiondésiréeenappuyantsurlebouton▲ou▼,

puis appuyez sur le bouton ENTER/OK. Options disponibles: Mode, Egaliseur, SRS TS XT, Volume auto, Silence Int., Sélection du son (enmodePIP), Réinitialiser (SilemodeJeuestactivé)

3. Lorsque vous êtes satisfait du réglage, appuyez sur le bouton

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦Mode: Standard/Musique/Cinéma/Parole/Personnalisé Vous pouvez sélectionner le type d’effet sonore souhaité lorsque vous regardez un programme donné. Vous pouvez sélectionner ces options en appuyant sur le bouton S.MODE de la télécommande. ♦ Egaliseur: Balance/100Hz/300Hz/1kHz/3kHz/10kHz Le téléviseur dispose de plusieurs paramètres qui vous permettent de régler la qualité du son. Sivousmodiezdequelquefaçonquecesoitces paramètres, le mode de son bascule automatiquement sur “Personnalisé”. ♦SRS TS XT: Arrêt/Marche LeTruSurroundXTestunetechnologieSRSbrevetéequi remédie au problème de la lecture du contenu d’un disque multicanal 5,1 sur deux haut-parleurs. Le TurSurround produit un son surround virtuel fascinant au moyen de n’importe quel système de lecture à deux haut-parleurs, dont les hautparleurs internes du téléviseur. Il s’adapte parfaitement à tous les formats multicanaux. Vous pouvez également paramétrer ces options en appuyant sur la touche SRS de la télécommande. TruSurroundXT,SRSetlesymbole sont des marques déposées de SRS Labs, Inc. La technologie TruSurround XTestprotégéeparlalicencedeSRSLabs,Inc.

Son EgaliseurBalance 100Hz 300Hz 1kHz 3kHz 10kHz Déplacer Régler Retour

Déplacer Entrer RetourMode : Personnalisé Egaliseur SRS TS XT : Arrêt Volume auto : Arrêt Silence Int. : Arrêt Sélection du son : Principal Réinitialiser

BN68-01348F-01Fre-0918.indd 20 2007-09-18 10:10:59Français - 21 ♦Volume auto: Arrêt/Marche Chaque station d’émission possède ses propres conditions de signal et il n’est donc pas facile de régler levolumechaquefoisquevouschangezdechaîne.Cettefonctionvouspermetderégler automatiquement le volume du canal désiré en réduisant la puissance sonore lorsque le signal de modulation est élevé ou en augmentant la puissance sonore lorsque le signal de modulation est faible. ♦Silence Int.: Arrêt/Marche Pour entendre le son par l’intermédiaire de haut-parleurs séparés, désactivez l’amplificateur interne. Les boutons VOL+, VOL- et MUTE ne fonctionnent pas lorsque l’option “Silence int.” est réglée sur Marche. Lorsque la fonction “Silence Int.” est réglée sur “Marche”, aucun des menus Son ne peut être réglé, sauf“Sélectionduson”(enmodePIP). ♦Sélection du son: Principal/Secondaire Lorsque la fonction PIP est activée, vous pouvez écouter le son accompagnant l’image secondaire. −Principal: Pour écouter le son accompagnant l’image principale. −Secondaire: Pour écouter le son accompagnant l’image secondaire. ♦Réinitialiser Sile“ModeJeu”estactivé,lafonctionRéinitialiserlesparamètresdesonestactivée( Reportez-vous aux pages 2525 ).SélectionnerlafonctionRéinitialiseraprèsavoirréglél’égaliseurrétablitsesparamètres par défaut.

NOTICE RELATIVE AUX MARQUES COMMERCIALES ET AUX LICENCES DE LABEL Fabriqué sous licence de Dolby Laboratories. “Dolby” et le symbole du double D sont des marques déposées des laboratoires Dolby. Branchement du casque Vous pouvez brancher un casque à votre téléviseur, si vous souhaitez regarder un programme sur votre téléviseur sans déranger les autres personnes présentes dans la pièce. Lorsque vous insérez la prise casque dans le port correspondant, vouspouvezutiliseruniquementlesoptions“SRSTSXT”,“Volume auto”et“Sélectionduson”(enmodePIP)danslemenuSon. L’utilisation prolongée d’un casque à un niveau sonore élevé peut endommager l’ouïe. Aucun son n’est émis depuis les enceintes lorsque vous connectez le casque à l’appareil. Le volume du casque et celui du téléviseur sont réglés différemment.

Panneau latéral du téléviseur BN68-01348F-01Fre-0918.indd 21 2007-09-18 10:11:00Français - 22 Réglage et afchage de l’heure actuelle Vous pouvez régler l’horloge du téléviseur de telle sorte que l’heure actuelle s’afche lorsque vous appuyez sur le bouton INFO. Vous devez également régler l’heure si vous souhaitez utiliser les minuteurs de mise sous/hors tension.

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ou poursélectionner“Conguration” puis appuyez sur le bouton ENTER/OK.

2. Appuyez sur le bouton ou pour sélectionner “Horloge” puis

appuyez sur le boutonENTER/OK.

3. Appuyez sur le bouton ENTER/OK pour sélectionner l’élément

5. Appuyez sur le bouton EXIT pour quitter le menu.

Si vous débranchez le cordon d’alimentation, vous devrez régler à nouveau l’horloge. Vouspouvezégalementdénirl’année,lesmois,ladate,lesheuresetlesminutesenappuyantsurle pavé numérique de la télécommande.

Pour… Appuyez sur... Naviguer entre les “Mois”, “Date”, “Année”, “Heure”, “Minute” ou “am/pm” Bouton ou Régler les “Mois”, “Date”, “Année”, “Heure”, “Minute” ou “am/pm” Bouton ou Conrmerleparamètre Bouton ENTER/OK. Sélection du mode Son Vous pouvez congurer le mode sonore en appuyant sur le bouton “DUAL”. Lorsque vous appuyez sur ce bouton, le mode sonore courant s’afche à l’écran. Type Audio DUAL 1/2 Par défautA2 StéréoMono MonoChangement automatiqueStéréoStereo Mono Dual Dual 1 Dual 2Dual 1NICAM StéréoMono MonoChangement automatiqueStéréoMono Stereo Dual Mono↔DUAL1Dual 2Dual 1 Si le signal stéréo est faible et qu’une permutation automatique se produit, passez alors en Mono. Cette fonction n’est activée qu’en son stéréo. Elle est désactivée en mode mono.

Vous pouvez également congurercesoptionsen appuyant sur le bouton DUAL de votre télécommande. Mode : Custom Equalizer SRS TS XT : Off Auto Volume : Off Internal Mute : Off Reset Move Entrer Return

Impostazione Plug & Play Langue : Français Horloge Mode Jeu : Arrêt Ecran Bleu : Arrêt Mélodie : Arrêt

PC Home cinéma : Arrêt Effet lumineux : LED act. marche Plus Réglage Horloge Mois

Année Heure MinuteDéplacer Régler Retour Déplacer Entrer Retour am/pm BN68-01348F-01Fre-0918.indd 22 2007-09-18 10:11:01Français - 23 Réglage du minuteur de mise en veille Vous pouvez sélectionner une durée entre 30 et 180 minutes à l’issue de laquelle le téléviseur passe automatiquement en mode veille.

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ou pour sélectionner “Conguration”puisappuyezsurleboutonENTER/OK.

2. Appuyez sur le bouton ou pour sélectionner “Horloge” puis

appuyez sur le boutonENTER/OK.

3. Appuyez sur le bouton ou pour sélectionner “Veille” puis

appuyez sur le bouton ENTER/OK.

4. Appuyez à plusieurs reprises sur le bouton ou jusqu’à ce

quel’heuresouhaitéeapparaisse(Arrêt,30,60,90,120,150, 180).AppuyezsurleboutonENTER/OK.

5. Appuyez sur le bouton EXIT pour quitter le menu.

Le téléviseur passe automatiquement en mode veille lorsque le minuteur atteint 0. Mises en marche et arrêt automatiques de votre téléviseur

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ou poursélectionner“Conguration” puis appuyez sur le bouton ENTER/OK.

2. Appuyez sur le bouton ou pour sélectionner “Horloge” puis

appuyez sur le boutonENTER/OK.

3. Appuyez sur le bouton ou pour sélectionner “Minuteur 1”,

“Minuteur 2” ou “Minuteur 3” puis appuyez sur le bouton ENTER/OK. Vous devez préalablement régler l’horloge.

4. Appuyezsurlebouton◄ou►poursélectionnerl’élément

désiré ci-dessous. Appuyezsurlebouton▲ou▼pourvaliderleréglage. ♦Période d’activation : Sélectionnez les heures, minutes et les am/pmainsique“Oui”/“Non”.(Pouractiverleminuteur selonlesréglagesdéfinis,choisissez“Oui”.) ♦Période de désactivation : Sélectionnez les heures, minutes et les am/pmainsique“Oui”/“Non”.(Pouractiverle minuteurselonlesréglagesdéfinis,choisissez“Oui”.) ♦Répétition : Choisissez “Une fois”, “Tous les jours”, “Lun - Ven”, “Lun - Sam” ou “Sam - Dim”. ♦Volume : Sélectionnez le niveau de volume désiré.. ♦Programme : Sélectionnez le canal désiré. Vous pouvez régler directement les heures, les minutes et le canal à l’aide du pavé numérique de la télécommande. Mise hors tension automatique Lorsque vous réglez la minuterie sur “Marche”, le téléviseur s’éteint si aucune commande n’est activée dans les 3 heures qui suivent sa mise sous tension par la minuterie. Cette fonction est disponible uniquement lorsque la minuterie est définie sur “Marche”; elle permet d’éviter toute surchauffe occasionnée par une utilisation prolongée du téléviseur.

ConfigurationHorlogeRéglage Horloge :Veille :Minuteur 1 :Minuteur 2 : Minuteur 3 : Arrêt

Plug & Play Langue : Français Horloge Mode Jeu : Arrêt Ecran Bleu : Arrêt Mélodie : Arrêt

PC Home cinéma : Arrêt Effet lumineux : LED act. marche Plus Déplacer Entrer Retour Déplacer Entrer RetourMode : Custom Equalizer SRS TS XT : Off Auto Volume : Off Internal Mute : Off Reset Move Entrer Return

Configuration Déplacer Entrer Retour Plug & Play Langue : Français Horloge Mode Jeu : Arrêt Ecran Bleu : Arrêt Mélodie : Arrêt

PC Home cinéma : Arrêt Effet lumineux : LED act. marche Plus Minuteur 1On TimeVolume Minuteur 1

Période d’activationPériode de désactivationRépétitionVolumeProgrammaDéplacer Régler Retour Non Non BN68-01348F-01Fre-0918.indd 23 2007-09-18 10:11:02Français - 24 Choix de la langue Lorsque vous utilisez le téléviseur/moniteur pour la première fois, vous devez sélectionner la langue utilisée pour afcher les menus et les indications.

1. Appuyez sur le bouton MENUpourafcherlemenuàl’écran.

Appuyez sur le bouton ou poursélectionner“Conguration” puis appuyez sur le bouton ENTER/OK.

2. Appuyez sur le bouton ou pour sélectionner “Langue” puis

appuyez sur le bouton ENTER/OK.

3. Sélectionnez la langue souhaitée en appuyant de façon répétée

sur le bouton ou . Appuyez sur le bouton ENTER/OK.

4. Appuyez sur le bouton EXIT pour quitter le menu.

Mise à niveau du logiciel A l’avenir, Samsung peut proposer des mises à niveau pour le micrologiciel du téléviseur. Contactez le centre d’appel Samsung pour recevoir des informations sur le téléchargement des mises à niveau et l’utilisation d’un lecteur USB. Les mises à niveau sont possibles en connectant un lecteur USB au port USB situé sur le côté du téléviseur.

1. Insérez un lecteur USB contenant la mise à niveau du

micrologicieldansleportWISELINKsurlecôtédutéléviseur.

2. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ou pour sélectionner “Configuration”, puis appuyez sur le bouton ENTER/OK.

3. Appuyez sur le bouton ou pour sélectionner “Mise à jour

logicielle”, puis appuyez sur le bouton ENTER/OK.

4. Appuyez sur le bouton ENTER/OK.

Veillez à ne pas couper l’alimentation ni retirer le lecteur USB pendant l’application des mises à niveau. Une fois la mise à niveau du micrologiciel terminée, le téléviseur se met automatiquement hors puis sous tension. Vérifiez la version du micrologiciel une fois les mises à niveau terminées. Panneau latéral du téléviseur Lecteur USB

ConfigurationPlusAjustement fixation murale Mode éco. : Arrêt Niveau noir HDMI : Bas PIP Mise à jour logicielle Déplacer Entrer Retour Mise à jour logicielleUSB Entrer Retour Mode : Custom Equalizer SRS TS XT : Off Auto Volume : Off Internal Mute : Off Reset Move Entrer Return

Configuration Mode : Custom Equalizer SRS TS XT : Off Auto Volume : Off Internal Mute : Off Reset Move Entrer Return

Configuration Plug & Play Langue : Français Horloge Mode Jeu : Arrêt Ecran Bleu : Arrêt Mélodie : Arrêt PC PC Home cinéma : Arrêt Effet lumineux : LED act. marche Plus Déplacer Entrer Retour Déplacer Entrer RetourPlug & Play Langue : English Horloge Mode Jeu : Arrêt Ecran Bleu : Arrêt Mélodie : Arrêt PC PC Home cinéma : Arrêt Effet lumineux : LED act. marche PlusEnglishFrançais BN68-01348F-01Fre-0918.indd 24 2007-09-18 10:11:03Français - 25 Mode Jeu / Ecran Bleu / Mélodie / Effet lumineux / Mode éco. / Niveau noir HDMI

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyezsurlebouton▲ou▼poursélectionner “Configuration”, puis appuyez sur le bouton ENTER/OK.

2. Sélectionnez l’option désirée en appuyant sur le bouton

▲ou▼,puisappuyezsurleboutonENTER/OK. Options disponibles: Mode Jeu, Ecran Bleu, Mélodie, Effet lumineux, Mode éco., Niveau noir HDMI

3. Lorsque vous êtes satisfait du réglage, appuyez sur le

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦ Mode Jeu: Arrêt / Marche Si vous connectez une console de jeu PlayStation

,vouspouvezproterd’uneexpérienceludiqueencore plus réaliste en sélectionnant le menu Jeu. Pour déconnecter la console de jeu et connecter un autre périphérique externe, annulez le mode Jeu dans le menu Image. SivousafchezlemenuTVdanslemodeJeu,l’écrantremblelégèrement. Le “Mode Jeu” n’est pas disponible en mode TV. Si le Mode Jeu est activé : Le mode Image se change automatiquement en “Standard” et le mode Son en “Personnalisé”. L’utilisateur ne peut pas changer ces paramètres. Le mode Son du menu Son est désactivé. Réglez le son à l’aide de l’égaliseur. La fonction Réinitialiser est activée. Sélectionner la fonction Réinitialiser après avoir réglé l’égaliseur rétablit ses paramètres par défaut. ♦ Ecran Bleu: Arrêt / Marche Lorsque le signal est très faible ou inexistant, un écran bleu remplace automatiquement l’image brouillée. Si vous souhaitez continuer à voir une image de qualité médiocre, vous devez définir la fonction Ecran Bleu sur Arrêt. ♦ Mélodie: Arrêt/Bas/Moyen/Elevé La mélodie de mise sous/hors tension du téléviseur peut être ajustée. ♦ Effet lumineux: Arrêt/LED act. veille/LED act. marche/Marche Vous pouvez allumer/éteindre la LED à l’avant de votre téléviseur en fonction de la situation. Recourez à cette fonction pour économiser de l’énergie ou lorsque la LED fatigue vos yeux. −Arrêt: Le voyant LED ne s’allume pas. −LED act. veille: Permet d’allumer le voyant LED en mode veille. −LED act. marche: Allume le voyant LED pendant que le téléviseur fonctionne. −Marche: La LED est allumée en permanence. Réglez la fonction “Effet lumineux” sur “Arrêt” pour réduire la consommation électrique. ♦ Mode éco.: Arrêt/Bas/Moyen/Elevé/ Auto. Cette fonction règle la luminosité en fonction des conditions d’éclairage. −Arrêt: Désactive la fonction d’économie d’énergie. −Bas: Met le téléviseur en mode d’économie d’énergie basse. −Moyen: Met le téléviseur en mode d’économie d’énergie moyenne. −Elevé: Met le téléviseur en mode d’économie d’énergie élevée. −Auto.: Règle automatiquement la luminosité de l’écran du téléviseur en fonction de la scène. ♦ Niveau noir HDMI: Normal/Bas Vous pouvez directement choisir le niveau de noir sur l’écran pour régler la profondeur de l’écran. Cettefonctionn’estactivequelorsquel’entréeexterneseconnecteàHDMI(signauxRVB).

Configuration Plug & Play Langue : Français Horloge Mode Jeu : Arrêt Ecran Bleu : Arrêt Mélodie : Arrêt

PC Home cinéma : Arrêt Effet lumineux : LED act. marche Plus Déplacer Entrer Retour ConfigurationPlusAjustement fixation murale Mode éco. : Arrêt Niveau noir HDMI : Bas PIP Mise à jour logicielle Déplacer Entrer Retour BN68-01348F-01Fre-0918.indd 25 2007-09-18 10:11:04Français - 26 Sélection de la source Vous pouvez sélectionner parmi les sources extérieures connectées aux prises d’entrée du téléviseur.

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ou pour sélectionner “Entrée” puis appuyez sur ENTER/OK.

2. Appuyez à nouveau sur le bouton ENTER/OK pour sélectionner

“Liste Source”. Lorsque aucun périphérique externe n’est connecté, seules les options “TV” sont activées dans la “Liste source”. “AV1”, “AV2”, “S-Vidéo”, “Composant1”, “Composant2”, “PC”, “HDMI1”, “HDMI2”, “HDMI3” sont uniquement activés lorsqu’ils sont connectés à votre téléviseur.

3. Sélectionnez l’option souhaitée en appuyant sur le bouton

ou . Appuyez sur le bouton ENTER/OK. Modication du nom de la source d’entrée Nommez le périphérique connecté aux prises d’entrée pour rendre la sélection des sources d’entrée plus facile.

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ou pour sélectionner “Entrée” puis appuyez sur ENTER/OK.

2. Appuyez sur le bouton ou pour sélectionner “Modif. Nom”

puis appuyez sur le bouton ENTER/OK.

3. Appuyez sur le bouton ou pour sélectionner le

périphérique que vous souhaitez éditer. Appuyez sur le bouton ENTER/OK.

4. Appuyez sur le bouton ou pour sélectionner le

périphérique requis. Appuyez sur le bouton ENTER/OK.

5. Appuyez sur le bouton EXIT pour quitter le menu.

Lorsqu’un PC avec une résolution de 1920 x 1080 à 60 Hz est branché au port HDMI IN 2, vous devez régler le mode “HDMI2” sur “PC” dans “Modif. Nom” du mode “Entrée”.

Appuyez sur le bouton SOURCE de votre télécommande pour passer d’une source disponible à l’autre. Le Mode TV peut être sélectionné en appuyant sur le bouton TV, les boutons numériques(de0à9)oulesboutonscanalsuivant/précédent P( / )delatélécommande.Maisilnepeutpasêtre sélectionné en utilisant le bouton SOURCE. Mode : Custom Equalizer SRS TS XT : Off Auto Volume : Off Internal Mute : Off Reset Move Entrer Return EntréeListe Source : TV Modif. Nom Anynet+(HDMI-CEC) WISELIN K Mode : Custom Equalizer SRS TS XT : Off Auto Volume : Off Internal Mute : Off Reset Move Entrer Return Liste SourceTV AV1 : ----AV2 : ----S-Vidéo : ----Composant1 : ----Composant2 : ----PC : ----HDMI1 : ---- HDMI2 : ----HDMI3 : ---- Déplacer Entrer Retour Déplacer Entrer RetourMode : Custom Equalizer SRS TS XT : Off Auto Volume : Off Internal Mute : Off Reset Move Entrer Return EntréeMode : Custom Equalizer SRS TS XT : Off Auto Volume : Off Internal Mute : Off Reset Move Entrer Return Modif. NomAV1 : ----AV2 : ---- S-Vidéo : ----Composant1 : ----Composant2 : ----PC : ----HDMI1 : ----HDMI2 : ----HDMI3 : ----

Magnétoscope DVD D-VHSDécodeur CâbleDécodeur HDDécodeur satellite Liste Source : TV Modif. Nom Anynet+(HDMI-CEC) WISELIN K Déplacer Entrer Retour Déplacer Entrer Retour BN68-01348F-01Fre-0918.indd 26 2007-09-18 10:11:06Français - 27 Décodeur télétexte La plupart des canaux du téléviseur/moniteur possèdent des pages “Télétexte”, qui fournissent des informations telles que : les horaires des programmes télévisés des bulletins d’information et des prévisions météorologiques des résultats sportifs Des sous-titres pour les malentendants Les pages télétexte sont organisées en six catégories : Afchage des informations télétexte Vous pouvez afcher des informations télétexte à tout moment, mais la réception du signal doit être bonne. Dans le cas contraire : des informations peuvent manquer certainespagespeuventnepass’afcher Pour activer le mode télétexte et afcher les informations télétexte :

1. Sélectionnez le canal qui propose le service télétexte grâce aux

boutons P ( )ouP ( ).

2. Appuyez sur le bouton TEXT/MIX( )pouractiverlemode

télétexte. Lapagedesommaires’afche.Vouspouvezl’afcherdenouveau à tout moment en appuyant sur le bouton MENU( ).

3. Appuyez de nouveau sur le bouton TEXT/MIX( ).

Leprogrameactuelestafchéavec“Teletext”,“Double”et“Mix”sur l’écran.

4. Appuyez sur le bouton TVpourquitterl’afchagetélétexte.

Siuncaractèrecasséapparaîtlorsdelavisualisationdutexte, assurez-vous que la langue du texte est identique à la langue du modemenu“Conguration”.Silesdeuxlanguessontdifférentes, sélectionnezlamêmelanguepourlalanguedetextedanslemenu“Conguration”.

Catégorie Sommaire A Numéro de la page sélectionnée. B Identité de la station de radiodiffusion. C Numéro de page actuelle ou état de recherche. D Date et heure. E Texte. F Informations sur l’état. BN68-01348F-01Fre-0918.indd 27 2007-09-18 10:11:07Français - 28 Sélection d’une page télétexte spécique Appuyez sur les touches numériques de la télécommande pour entrer directement le numéro de page :

1. Entrez le numéro de page à trois chiffres indiqué dans le sommaire en

appuyant sur les boutons numériques correspondants.

2. Si la page sélectionnée est liée à plusieurs pages secondaires, celles-

cisontafchéesuneparune.Pourgerl’afchagesurunepage donnée, appuyez sur le bouton PIP( ).Appuyezdenouveausurle bouton PIP( )pourreprendrelalecture.

3. Utilisationdesdiversesoptionsd’afchage:

Utilisation de Fastext pour sélectionner une page télétexte Les différents sujets inclus dans les pages télétexte disposent d’un code de couleur et peuvent être sélectionnés à l’aide des boutons colorés de la télécommande.

2. Appuyez sur le bouton coloré correspondant au sujet que vous

voulezsélectionner(lessujetsdisponiblessontlistéssurlaligne d’informationsd’état).

3. Appuyezsurleboutonrougepourafcherlapageprécédente.

Appuyezsurleboutonvertpourafcherlapagesuivante.

4. Appuyez sur le bouton TVpourquitterl’afchagetélétexte.

Pour afcher... Appuyez sur... A la fois les informations télétexte et le programme normal TEXT/MIX

Letextecaché(réponsesdejeuxparexemple) L’écran normal INFO

Une page secondaire, en entrant son numéro à 4 chiffres PRE-CH

La page suivante La page précédente

Les lettres de taille double dans la : Moitié supérieure de l’écran Moitié inférieure de l’écran

SOURCE ( ) Une fois Deux fois

Écran normal Trois fois

BN68-01348F-01Fre-0918.indd 28 2007-09-18 10:11:08Français - 29 Réglage de la télécommande Une fois correctement réglée, votre télécommande peut fonctionner selon cinq modes différents : TV, magnétoscope, câble, lecteur DVD ou décodeur. En appuyant sur le bouton correspondant de la télécommande, vous pouvez passer d’un mode à l’autre et commander l’appareil de votre choix. La télécommande peut ne pas être compatible avec certains magnétoscopes,lecteursDVD,boîtesdejonctionetboîtiers décodeurs. Réglage de la télécommande pour piloter le magnétoscope, CABLE, DVD ou STB

1. Eteignez votre VCR, CABLE, DVD ou STB.

2. Appuyez sur le bouton VCR, CABLE, DVD ou STB de la

télécommande de votre téléviseur.

3. Appuyez sur le bouton SET de la télécommande de votre téléviseur.

4. A l’aide des touches numériques de votre télécommande, saisissez

lestroischiffresducodemagnétoscopegurantsurlalistedela page 30~32 de ce manuel correspondant à la marque de votre magnétoscope. Veillez à saisir tous les chiffres du code, même si le premierchiffreestun“0”.(Lorsqueplusieurscodesgurentdanslaliste, essayezd’abordlepremier.)

5. Appuyez sur le bouton POWER de la télécommande. Votre

magnétoscope doit se mettre en marche si votre télécommande est correctement réglée. Si votre magnétoscope ne s’allume pas une fois le réglage terminé, répétez les étapes 2, 3 et 4, et essayez l’un des autres codes de la liste correspondant à votre marque de magnétoscope. Si aucun autre code n’est répertorié, essayez chaque code de magnétoscope, de 000 à 080.

Produit Code DVD 000 001 002 DVDR 003 004 BD Record 005 006 VCR COMBO 007 008 009 010 011 VCR Record 012 DHR COMBO 013 Produit Code Home Theater VCR COMBO

ULTIMATE TV 060 066 UNIDEN 016 021 037 055 056 057 ZENITH 024 031 068 BN68-01348F-01Fre-0918.indd 32 2007-09-18 10:11:09Français - 33 Conguration de votre logiciel PC (basée sur Windows XP) Les paramètres d’afchage Windows indiqués ci-dessous sont ceux d’un ordinateur type. Les écrans réels de votre PC peuvent être différents, en fonction de votre propre version de Windows et de votre propre carte vidéo. Même si vos écrans réels apparaissent différents, les mêmes informations de base s’appliquent dans la plupart des cas. (Dans le cas contraire, contactez le fabricant de votre ordinateur ou votre revendeur Samsung.)

1. Cliquezsur“Panneaudeconguration”danslemenuDémarrerdeWindows.

2. Lorsquevousêtessurl’écranduPanneaudeconguration,cliquezsur

“Apparenceetthèmes”etuneboîtededialoguePropriétésdel’afchage apparaît.

3. Lorsquevousêtessurl’écrandupanneaudeconguration,cliquezsur

“Afchage”etuneboîtededialoguePropriétésdel’afchageapparaît.

4. 4Allezsurl’onglet“Paramètres”danslaboîtededialoguePropriétésdel’afchage.Réglagecorrectde

lataille(résolution):Optimum-1920X1080 S’ilexisteuneoptiondefréquenceverticalesurvotreboîtededialoguedesparamètresd’afchage,la valeurcorrecteest“60”ou“60Hz”.Sinoncliquezsur“OK”etquittezlaboîtededialogue. Modes d’afchage La taille et la position de l’écran varient en fonction du type d’écran du PC et de sa résolution. Les résolutions du tableau sont recommandées. (Toutes les résolutions entre les limites indiquées sont prises en charge) Le mode interface n’est pas pris en charge. Le téléviseur peut fonctionner de façon anormale si un format vidéo non standard est sélectionné. Des modes séparés et composites sont pris en charge. SVSV n’est pas pris en charge. UncâbleVGAtroplongoudequalitémédiocrepeutêtresourcedeparasitesvisuelsdanslesmodes hauterésolution(1920x1080ou1600x1200).

BN68-01348F-01Fre-0918.indd 33 2007-09-18 10:11:10Français - 34 Conguration du PC Réglage de base et réglage précis de l’image (Verrouillage Image) : Lorsque vous réglez la qualité de l’image, l’objectif est d’éliminer ou de réduire les parasites visuels. Si ces parasites ne sont pas éliminés uniquement avec une syntonisation ne (Réglage précis), réglez la fréquence du mieux que vous pouvez (Réglage de base) puis effectuez à nouveau une syntonisation plus ne. Une fois les parasites réduits, réajustez l’image pour l’aligner au centre de l’écran.

1. Préréglage : Appuyez sur le bouton SOURCE pour sélectionner le mode PC.

2. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ou poursélectionner“Conguration”puisappuyezsurlebouton ENTER/OK.

3. Appuyez sur le bouton ou pour sélectionner “PC” puis appuyez sur le bouton ENTER/OK.

4. Appuyez à nouveau sur le bouton ENTER/OK pour sélectionner “Verrouillage Image”.

5. Appuyez sur le bouton ou pour sélectionner “Regl. Base” ou “Regl. Prec” puis appuyez sur le

6. Appuyez sur le bouton ou pour régler la qualité de l’écran. Appuyez sur le bouton ENTER/OK.

7. Appuyez sur le bouton EXIT pour quitter le menu.

Changement de la position de l’image: Réglez la position de l’écran du PC si elle ne convient pas à l’écran du téléviseur.

1. Suivez les instructions 1 à 3 du chapitre “Réglage de base et

réglageprécisdel’image(VerrouillageImage)”.

2. Appuyez sur le bouton ou pour sélectionner “Position” puis

appuyez sur le bouton ENTER/OK.

3. Appuyez sur le bouton ou pour régler la position

verticale. Appuyez sur le bouton ou pour régler la position horizontale. Appuyez sur le bouton ENTER/OK.

4. Appuyez sur le bouton EXIT pour quitter le menu.

Réglage automatique de l’écran PC: Le réglage automatique permet à l’écran PC afché sur le téléviseur d’être ajusté automatiquement en fonction du signal vidéo PC. Les valeurs des options Regl. Prec, Regl. Base ou Position sont dénies automatiquement.

1. Suivez les instructions 1 à 3 du chapitre “Réglage de base et

réglageprécisdel’image(VerrouillageImage)”.

2. Appuyez sur le bouton ou pour sélectionner “Réglage

automatique” puis appuyez sur le bouton ENTER/OK.

3. Appuyez sur le bouton EXIT pour quitter le menu.

Initialisation des réglages de l’image (Réinitialiser Image) : Vous pouvez ramener tous les réglages d’image à leur valeur par défaut.

1. Suivez les instructions 1 à 3 du chapitre “Réglage de base et

réglageprécisdel’image(VerrouillageImage)”.

2. Appuyez sur le bouton ou pour sélectionner “Réinitialiser

Image” puis appuyez sur le bouton ENTER/OK.

3. Appuyez sur le bouton EXIT pour quitter le menu.

Position Déplacer Entrer Retour

Verrouillage Image Position Réglage Automatique Réinitialiser Image Déplacer Entrer Retour

Verrouillage Image Regl. Base 50 Regl. Prec 0 Déplacer Entrer Retour BN68-01348F-01Fre-0918.indd 34 2007-09-18 10:11:11Français - 35 Branchement de l’ensemble PC Home cinéma Vous pouvez visualiser des images haute qualité en congurant les paramètres de l’écran en Mode PC. Si vous activez la fonction PC Home cinéma, vous pouvez congurer les paramètres Détails (quand le mode Image est conguré sur Standard ou sur Cinéma) comme dans le Mode PC.

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyez sur le bouton ou pour sélectionner “Conguration”puisappuyezsurleboutonENTER/OK.

2. Appuyez sur le bouton ou pour sélectionner “PC Home

cinéma”. Appuyez sur le bouton ENTER/OK.

3. Appuyez sur le bouton ou pour sélectionner “Arrêt” ou

“Marche”. Appuyez sur le bouton ENTER/OK.

4. Appuyez sur le bouton EXIT pour quitter le menu.

Cette fonction est uniquement disponible en mode PC.

Mode : Custom Equalizer SRS TS XT : Off Auto Volume : Off Internal Mute : Off Reset Move Entrer Return ConfigurationMode : Custom Equalizer SRS TS XT : Off Auto Volume : Off Internal Mute : Off Reset Move Entrer Return Configuration Déplacer Entrer Retour Déplacer Entrer RetourPlug & Play Langue : Français Horloge Mode Jeu : Arrêt Ecran Bleu : Arrêt Mélodie : Arrêt PC Home cinéma : Arrêt Effet lumineux : LED act. marche PlusPlug & Play Langue : Français Horloge Mode Jeu : Arrêt Ecran Bleu : Arrêt Mélodie : Arrêt PC PC Home cinéma : Arrêt Effet lumineux : LED act. marchePlusArrêtMarche BN68-01348F-01Fre-0918.indd 35 2007-09-18 10:11:12Français - 36 Utilisation de la fonction WISELINK Cettefonctionvouspermetderegarderdesphotos(chiers JPEG)etd'écouterdeschiersaudio(MP3)stockéssurun dispositifdestockagedegrandecapacité(SGC). Appuyez sur le bouton POWER de la télécommande ou du panneau avant. Connectez un périphérique de stockage USB contenantdeschiersJPEGet/ouMP3àlapriseWISELINK (priseUSB)situéesurlecôtédutéléviseur. SivousentrezdanslemodeWISELINKousansqu'un périphérique de stockage USB soit connecté, le message "Thereisnodeviceconnected"apparaîtra.Danscecas, connectezlepériphériquedestockageUSB,quittezlemodeenappuyantsurleboutonWISELINKdela télécommandeetentrezdenouveaudanslemodeWISELINK. Seuls des caractères alphanumériques doivent être utilisés pour les noms de dossiers ou de fichiers (photo,musique). Lesystèmedefichiersn'estcompatiblequ'aveclanormeFAT16/32(lesystèmedefichiersNTFSn'est pasprisencharge) Certainstypesd'appareilsphotonumériquesUSBetdepériphériquesaudiopeuventnepasêtreprisen charge par ce téléviseur. Wiselinkneprendenchargequelessupportsdestockagedegrandecapacité(SGC)USB.LeSGCest un type de dispositif de stockage de grande capacité.OnpeutcitercommeexempledeSGClesclés USBetlescartesFlash(lesdisquesdursetlesconcentrateursUSBnesontpasprisencharge.) Avant de connecter votre périphérique au téléviseur, veillez à effectuer une sauvegarde de vos fichiers afindepouvoirlesrécupérers'ilsétaientendommagésouencasdepertededonnées. Larésolutiond'imagerecommandéeavecWiselinkestde6mégapixels. Veuillez raccorder les périphériques directement au port USB de votre téléviseur. Si vous utilisez un câble séparé de connexion, des problèmes de compatibilité USB peuvent survenir. SeulslesformatsdefichiersMP3etJPEGsontprisencharge. Leformatmp3dumodeWiselinkneprendenchargequelesfichiersmusicauxàhautefréquence d’échantillonnage(32kHz,44,1kHzou48kHz). Nous recommandons le format jpeg séquentiel. Le format jpeg progressif utilise beaucoup de mémoire et le décodage peut échouer. Ne déconnectez pas le périphérique de stockage USB en cours de "Chargement". LePTI(protocoledetransfertd'image)etlePTS(protocoledetransfertdesupport)nesontpasprisen charge. Laduréedelectured'unfichiermp3peutêtreaffichéesouslaforme"00:00:00"silesinformations concernant la durée de lecture ne sont pas trouvées au début du fichier. Pluslarésolutiondel'imageseraimportante,plusledélaid'affichageàl'écranseralong. Silarésolutionhorizontaled'uneimageestsupérieureà5000,ellenepeutpasêtredécodée. Silarésolutionverticaled'uneimageestsupérieureà4000,ellenepeutpasêtredécodée. La liste musicale ou de photos affiche jusqu’à 300 dossiers ou fichiers. Panneau latéral du téléviseur Lecteur USB BN68-01348F-01Fre-0918.indd 36 2007-09-18 10:11:12Français - 37 Utilisation du menu WISELINK

1. Appuyez sur le bouton MENU.Appuyezsurlebouton▲ou▼

pour sélectionner "Entrée", puis appuyez sur le bouton ENTER/OK.

2. Appuyezsurlebouton▲ou▼poursélectionner"WISELINK",

puis appuyez sur le bouton ENTER/OK.

3. Appuyezsurlebouton▲ou▼poursélectionnerlacarte

mémoire USB correspondante, puis appuyez sur le bouton ENTER/OK. Lemenu"WISELINK"diffèreenfonctiondutypedecarte mémoire USB connectée au téléviseur. Certains périphériques risquent de ne pas être pris en charge pour cause de problèmes de compatibilité.

4. Appuyezsurlebouton◄ou►pouraccéderàuneicône,puis

appuyez sur le bouton ENTER/OK. PourquitterlemodeWISELINK,appuyezsurlebouton WISELINK de la télécommande. Appuyez sur le boutonAppuyez sur le bouton WISELINK de la télécommande pour afficherlemenuWISELINK. Utilisation de la télécommande dans le menu WISELINK Bouton Description Déplace le curseur et sélectionne un élément. Validel'élémentactuellementsélectionné. Lancelalectured'undiaporamaoud'unfichierMP3oulemetenpause. Renvoie au menu précédent. Exécute diverses fonctions dans les menus Photo et Music. Arrête la lecture du diaporama ou du fichier MP3 en cours. Accèdeàlapageprécédenteouàlapagesuivante(listedefichiers) Arrête la fonction en cours et renvoie au menu précédent. ArrêtdumodeWISELILNK.(RetouraumodeTV)

1. Observez les étapes 1 à 3 de la procédure "Utilisation du menu

WISELINK".(Voirpage37)

2. Appuyezsurlebouton◄ou►poursélectionner"Photo",puis

appuyez sur le bouton ENTER/OK. Les informations relatives au chierenregistrés’afchentsousformededossieroudechier.

3. Appuyezsurlesboutons▲,▼,◄et►poursélectionnerunchier.

• Lorsque vous êtes sur une icône de photo et que vous appuyez sur le bouton ENTER/OK,laphotosélectionnées'afcheenplein écran.

• Lorsque vous êtes sur une icône de dossier et que vous appuyez sur le bouton ENTER/OK,leschiersJPEGcontenusdansle dossiers'afchent. PourquitterlemodeWISELINK,appuyezsurleboutonWISELINK de la télécommande. L'ouvertured'unenouvellephotopeutprendrequelques secondes,letempsduchargementduchier.Acemoment-là, l'icône Chargement... apparaît en haut à gauche de l'écran.apparaîtenhautàgauchedel'écran. L'afchagedesminiaturesdeschiersJPEGprenddutemps. Cemenucontientuniquementleschiersdotésdel'extensionjpg.Leschiersd'unautreformat,telque bmpoutiff,neserontpasafchés. Leschierss'afchentsurunepage.Chaquepagecontient15photosminiatures. Les miniatures sont numérotées de gauche à droite et de haut en bas, de 1 à 15. Certainstypesd'appareilsphotonumériquesUSBetdepériphériquesaudiopeuventnepasêtreprisen charge par ce téléviseur. Lesdossierss'afchentenpremieretsontsuivisdetousleschiersJPEGqu'ilscontiennent.Les dossiersetleschiersJPEGsonttriésparordrealphabétique. Silaphotoestafchéeenpleinécran,vouspouvezagrandir,réduire,oufairepivoterlaphoto. Enmodepleinécran,lebouton◄ou►vouspermettradepasseràuneautreimagedumêmedossier. Appuyez sur le bouton PLAY/PAUSElorsquel'icôned'unephotoestsélectionnéepourdémarrerle diaporama. LesminiaturesdesphotossansinformationEXIFpeuventnepass'afcherdanslaLISTEPHOTO,en fonctiondelaqualitéetdelarésolutiondel'image. Affichage d'un diaporama

4. Appuyez sur le bouton INFOpourafcherl'option("Lancerle

diaporama","Sélectionnertout").

5. Appuyezsurlebouton▲ou▼poursélectionner"Lancerle

diaporama ", puis appuyez sur le bouton ENTER/OK. Durantlediaporama,leschierss'afchentdansl'ordreà partirduchieràl'écran. DeschiersMP3peuventêtrediffusésautomatiquement pendantlediaporamasil'optionMusiquedefondest activée.Pouractivercettefonction,leschiersMP3etles photos doivent se trouver dans le même dossier sur la carte mémoire USB.

6. Appuyez sur le bouton INFO pendant le diaporama pour

paramétrerlesoptionssuivantes("Vitessedudiaporama", "Fondmusical","Paramètresdemusiquedefond","Liste"). Appuyezsurlebouton▲ou▼poursélectionnerl'option désirée, puis appuyez sur le bouton ENTER/OK.

• Aprèsavoircongurezl'option,appuyezsurlebouton ENTER/OK pour activer les changements.

Vitesse du diaporama : RapideFond musical : MarcheParamètres de musique de fondListe INFO Quitter Déplacer Entrer RetourXTICK861MB/994MB Free Photo Up FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13 Sélect. Déplacer Entrer INFO Option Retour Photo 1/10 Page Up FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13Lancer le diaporama Sélectionner tout INFO Quitter Photo 1/10 Page BN68-01348F-01Fre-0918.indd 38 2007-09-18 10:11:18Français - 39 Utilisation du menu durant un diaporama Vitesse du diaporama : Sélectionnezcetteoptionpourmodierlavitessededélementdu diaporama. Appuyezsurlebouton▲ou▼poursélectionnerl'optionsouhaitée ("Rapide","Normal","Lent"),puisappuyezsurleboutonENTER/OK. Fond musical : SélectionnezcetteoptionpourchoisirsiunchierMP3seradiffusé ou non pendant le diaporama. Appuyezsurlebouton▲ou▼poursélectionnerl'optionsouhaitée ("Marche","Arrêt"),puisappuyezsurleboutonENTER/OK. Paramètres de musique de fond: Durantlediaporama,leschiersMP3etlesdossiersquisontsitués danslemêmerépertoires'afchent. Sélectionnezundossieràl'aidedubouton▲ou▼,puisappuyez sur le bouton ENTER/OK. Le dossier sélectionné sera mis en surbrillance. Appuyez de nouveau sur le bouton RETURN pour revenir au diaporama. Le fond musical sélectionné est diffusé. Si vous désactivez le fond musical, aucune musique sera diffusée, même si des options de fond musical ont été conguréesdansl'optionParamètresdufondmusical. Liste: Lesinformationsrelativesauchiers'afchentsousformede dossieroudechierJPEG. PourquitterlemodeWISELINK,appuyezsurleboutonWISELINK de la télécommande. Lorsque vous sélectionnez une photo, des informations laconcernants'afchesurlecôtégauchedel'écrandu téléviseur,commelarésolution,ladatedemodication,et l'ordreduchierdanslerépertoirecourant(parexemple, 10èmesur15).

: Icône de dossierIcône de dossier : Icône de photoIcône de photo : Icône Revenir au niveauIcône Revenir au niveau de dossier précédent Photo 108 x 81 3KB Dec20. 2006 4/25 Résolution Ordre du fichier dans le répertoire courant Date de modification Vitesse du diaporama : RapideFond musical : MarcheParamètres de musique de fondListe INFO QuitterArrêtMarcheVitesse du diaporama : RapideFond musical : MarcheParamètres de musique de fondListe INFO QuitterRapideNormal Lent Up FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13 Sélect. Déplacer Entrer INFO Option Retour Photo 1/10 Page Up FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13 Sélect. Déplacer E ntrer INFO Option Retour Photo 1/10 Page Folder 01Folder 02Folder 03Folder 04Folder 05Folder 06 Déplacer Entrer Retour ◄◄ 1/1 Page ►► Paramètres de musique de fondSélectionnez des fichiers de musique de fond. BN68-01348F-01Fre-0918.indd 39 2007-09-18 10:11:20Français - 40 Lancer le diaporama Zoom : Rotat. Liste INFO Quitter Original x 2 x 4 Lancer le diaporama Zoom : Original Rotat. : Liste INFO Quitter Original

Lancer le diaporama Zoom : Original Rotat. : Original Liste INFO Quitter Utilisation du menu Option

1. Observez les étapes 1 à 3 de la procédure "Utilisation du menu

WISELINK".(Voirpage37)

2. Appuyezsurlebouton◄ou►poursélectionner"Photo",puis

appuyez sur le bouton ENTER/OK. Les informations relatives auchierenregistrés’afchentsousformededossieroude chier. 3. Appuyezsurlebouton▲, ▼, ◄ ou ► pour sélectionner un▲,▼,◄ou ► pour sélectionner unou ► pour sélectionner un► pour sélectionner un pour sélectionner un chier,puisappuyezsurleboutonENTER/OK. Lorsqu'une photo miniature est sélectionnée, appuyez sur ce bouton pour l'afcherenpleinécran.

• Appuyezsurlebouton▲ou▼poursélectionner"Zoom",puis appuyez sur le bouton ENTER/OK.

• Sélectionnez l’option de votre choix en appuyant sur le bouton ▲ou▼ puis appuyez sur le bouton ENTER/OK. (Original,X2,X4) Pour déplacer la photo agrandie vers le haut/le bas/la gauche/ la droite, appuyez sur le bouton INFO pour quitter le menu, puisappuyezsurlesboutons▲,▼,◄et►. L'option"Rotat./Lancerlediaporama"estdésactivéelorsque l'option"Zoom"estsélectionnée. "Original" : Rétablitleformatoriginald'unephoto.

" x2 " : ZoomavantX2surlaphoto. "x4":Zoom avant X4 sur la photo.ZoomavantX4surlaphoto. / / / : déplace la photo agrandie vers le haut/le bas/la droite/la gauche. Rotat.: Appuyezsurlebouton▲ou▼poursélectionner"Rotat.",puis appuyez sur le bouton ENTER/OK. Sélectionnez l’option de votre choix en appuyant sur le bouton ▲ou▼ puis appuyez sur le bouton ENTER/OK. (Original,90,180,270) Lechierpivotén'estpasenregistré. L'option"Zoom/Lancerlediaporama"estdésactivéelorsque l'option"Rotat."estsélectionnée. "Original" : Rotationdelaphotopourreveniràl'original

"90" : Rotation de 90 degrés de la photoRotation de 90 degrés de la photo "180" : Rotation de 180 degrés de la photoRotation de 180 degrés de la photo "270" : Rotation de 270 degrés de la photoRotation de 270 degrés de la photo

1. Observez les étapes 1 à 3 de la procédure "Utilisation du menu

2. Appuyezsurlebouton◄ou►poursélectionner"Musique",

puis appuyez sur le bouton ENTER/OK. Les informations relativesauchierenregistrés’afchentsousformededossier oudechier.

3. Appuyezsurlebouton▲ou▼pouraccéderàuneicône,puis

appuyez sur le bouton ENTER/OK. Lorsquevousêtessuruneicônedechiermusicaletque vous appuyez sur le bouton ENTER/OK,cechierest immédiatement lu. Lorsque vous êtes sur une icône de dossier musical et que vous appuyez sur le bouton ENTER/OK,leschiersmusicaux contenusdansledossiers'afchent. Poursélectionnerunchierdanslapagesuivante,appuyez sur le bouton REW ◄◄ ou FF ►►andepasseràlapage suivante.

4. poursélectionnerunseulchieroutousleschiers,appuyezsur

le bouton INFOpourafcherlesmenusMusique.Appuyezsur le bouton ENTER/OK pour sélectionner "Lecture", "Répéter la musique " ou "Sélectionner tout". PourquitterlemodeWISELINK,appuyezsurlebouton WISELINK de la télécommande. Utilisation du menu Option Lecture: SélectionnezcetteoptionpourlireleschiersMP3. Appuyez sur le bouton PLAY/PAUSE lorsdelalectured'unchierMP3pourmettrelechieren pause. Appuyez sur le bouton STOP

pour quitter le mode Lecture. Cemenun'afchequeleschiersdotésdel'extensionMP3.Leschiersdotésd'uneautreextension nesontpasafchés,mêmes'ilssontenregistréssurlemêmepériphériquedestockageUSB. Lechiersélectionnés'afcheenhaut,avecsaduréedelecture. Pour régler le volume sonore, appuyez sur le bouton VOL+ ou VOL- de la télécommande. Pour couper le son, appuyez sur le bouton MUTE de la télécommande. FF ►► ou REW ◄◄ ne fonctionne pas pendant la lecture. Répéter la musique : SélectionnezcetteoptionpourlireencontinuleschiersMP3dudossiercourant. Vous pouvez choisir Activé ou Désactivé Icône d'information sur la fonction Musique :Lorsquetousleschiersmusicauxsontlus. :Lorsqu'unseulchiermusicalestlu.

: Lorque vous appuyez sur le bouton PLAY/PAUSE de la télécommande pendant la lecture. : Lorque vous appuyez sur le bouton STOP

de la télécommande lorsque la lecture est interrompue.

1. Observezlesétapes1à3delaprocédure"UtilisationdumenuWISELINK".(Voirpage37)

2. Appuyezsurlebouton◄ou►poursélectionner"Conguration",puisappuyezsurlebouton

Appuyezsurlebouton▲ou▼poursélectionnerl'élémentsouhaité,puisappuyezsurlebouton ENTER/OK. (“Vitessedudiaporama”,“Fondmusical”,"Paramètresdemusiquedefond","Répéterla musique","Ecrandeveille")

4. Appuyezsurlebouton▲ou▼poursélectionnerl'option,puisappuyezsurleboutonENTER/OK.

PourquitterlemodeWISELINK,appuyezsurleboutonWISELINK de la télécommande. Vitesse du diaporama : Sélectionnezcetteoptionpourmodierlavitessededélementdu diaporama. Vous pouvez sélectionner "Rapide", "Normal" ou "Lent". Fond musical : SélectionnezcetteoptionpourchoisirsiunchierMP3seradiffusé ou non pendant le diaporama. Vous pouvez sélectionner Musique "Marche" ou Musique "Arrêt". Paramètres de musique de fond: Durantundiaporama,utilisezl'option"Paramètresdemusiquede fond"poursélectionnerunchiermusicalàlire.Sélectionnezun chierMP3commefondmusical. Répéter la musique: Sélectionnez cette option pour relancer la lecture du fond musical unefoisquetousleschiersMP3dudossiercourantontétélus. Ecran de veille: Sélectionnezcetteoptionpourdénirledélaiavantl'activationde l'écrandeveille.L'écrandeveilleapparaîtraencasd'inactivité(si aucunboutonn'estpressépendant1,5ou10minutes). Vitesse du diaporama : RapideFond musical : OnParamètres de musique de fond Répéter la musique : ArrêtEcran de veille : 5 minRapideNormal Lent Déplacer Entrer Retour Conguration Vitesse du diaporama : RapideFond musical : On Paramètres de musique de fond Répéter la musique : ArrêtEcran de veille : 5 minArrêtMarche Déplacer Entrer Retour Conguration Vitesse du diaporama : RapideFond musical : OnParamètres de musique de fond Répéter la musique : ArrêtEcran de veille : 5 minArrêtMarche Déplacer Entrer Retour Conguration Vitesse du diaporama : RapideFond musical : OnParamètres de musique de fond Répéter la musique : ArrêtEcran de veille : 5 min1 min5 min10 min Déplacer Entrer Retour Conguration Folder 01Folder 02Folder 03Folder 04Folder 05Folder 06 Déplacer Entrer Retour◄◄ 1/1 Page ►►Paramètres de musique de fondSélectionnez des fichiers de musique de fond. BN68-01348F-01Fre-0918.indd 42 2007-09-18 10:11:26Français - 43 Qu’est-ce que Anynet

Anynet+ est un système de réseau AV qui fournit une interface AV conviviale aux utilisateurs, en contrôlant tous les appareils AV connectés via le menu Anynet+ lorsque des appareils AV Samsung Electronics sont connectés. Connexion d’appareils Anynet

Le système Anynet+ ne prend en charge que les appareils AV compatibles Anynet+. Assurez-vous que l’appareil AV connecté au téléviseur porte bien un label Anynet+. Connexion directe au téléviseur A l’aide du câble HDMI, reliez la prise [HDMI 1], [HDMI 2] ou [HDMI 3] du téléviseur à la prise HDMI OUT de l’appareil Anynet+ correspondant. Connexion à un système Home Theater

1. A l’aide du câble HDMI,

reliez la prise [HDMI 1], [HDMI 2] ou [HDMI 3] du téléviseur à la prise HDMI OUT de l’appareil Anynet+ correspondant.

2. A l’aide du câble HDMI,

reliez la prise HDMI IN du système Home Theater à la prise HDMI OUT de l’appareil Anynet+ correspondant. Ne connectez qu’un seul récepteur. Pour établir une connexion entre des appareils Anynet+, employez des câbles HDMI 1.3. Anynet+ fonctionne si l’appareil AV compatible est en mode Veille ou en Marche. Anynet+ prend en charge jusqu’à 8 appareils AV.

BN68-01348F-01Fre-0918.indd 43 2007-09-18 10:11:27Français - 44 Conguration d’Anynet+ Les fonctions d’Anynet+ emploient les réglages suivants. Utilisation de la fonction Anynet+

1. Appuyez sur le bouton Anynet+.

Appuyezsurlebouton▲ou▼poursélectionnerConfiguration puis appuyez sur le bouton ENTER/OK.

2. Appuyez sur le bouton ENTER/OK pour sélectionner Anynet+

(HDMI-CEC), puis appuyez sur le bouton ENTER/OK.

3. Sélectionnez Marcheenappuyantsurlebouton▲ou▼,puis

appuyez sur le bouton ENTER/OK. LafonctionAnynet+(HDMI-CEC)estactivée. Si vous choisissez Arrêt,lafonctionAnynet+(HDMI-CEC)est désactivée. LorsquelafonctionAnynet+(HDMI-CEC)estdésactivée,toutes les activités associées à Anynet+ sont indisponibles. Extinction automatique d’un appareil Anynet+ lorsque le téléviseur est mis hors tension

1. Appuyezsurlebouton▲ou▼poursélectionnerArrêt automatique, puis

appuyez sur le bouton ENTER/OK.

2. Sélectionnez Marcheenappuyantsurlebouton▲ou▼,puis

appuyez sur le bouton ENTER/OK. La fonction de mise hors tension automatique est activée.

Si vous choisissez Arrêt, la fonction est désactivée. Appuyez sur le bouton EXIT pour quitter. Le réglage Sélectionner appareil de la télécommande du téléviseur doitêtrexéàTVpourpouvoirutiliserlafonctionAnynet+. Si vous réglez Auto Turn Off sur Marche, les appareils externes connectés s’éteignent lorsque le téléviseur est mis hors tension. Toutefois, si l’appareil est en train d’enregistrer, il ne peut pas être éteint.

Recherche d’appareils Anynet+ et basculement entre des appareils

1. Appuyez sur le bouton Anynet+

2. Appuyezsurlebouton▲ou▼poursélectionnerSélection appareil

puis appuyez sur le bouton ENTER/OK.

3. Appuyezsurlebouton▲ou▼poursélectionnerunappareil,puis

appuyez sur le bouton ENTER/OK. Vous passez ainsi à l’appareil sélectionné.

4. Sil’appareildésiréestintrouvable,appuyezsurlebouton▲ou▼pour

sélectionner Rech connectés, puis appuyez sur le bouton ENTER/OK. Le message Configuration de la connexion Anynet+... s’affiche. Au terme de la recherche, les appareils connectés sont indiqués dans le menu Anynet+. Le basculement vers l’appareil sélectionné peut prendre 2 minutes. Il est impossible d’annuler l’opération de basculement. Le temps nécessaire pour rechercher les appareils dépend du nombre d’appareils connectés. Au terme de la recherche d’appareils, le nombre d’appareils trouvé n’est pas indiqué. Bien que le téléviseur recherche automatiquement les appareils lorsqu’il est allumé à l’aide du bouton POWER, les appareils connectéslorsqueletéléviseurestalluméoudansdesconditionsspéciquesnesontpasafchésdansla liste des appareils. Dans un tel cas, utilisez le menu Rech connectés pour rechercher ces appareils. Si vous avez choisi un mode d’entrée externe en appuyant sur le bouton SOURCE, il est impossible d’utiliser la fonction Anynet+. Veillez à passer à un appareil Anynet+ au moyen du bouton Anynet+.

Arrêt automatique Marche

Rech connectés Entrer RetourDéplacerConfigurationAnynet+ (HDMI-CEC) : OffArrêt automatique : OffRech connectés Entrer RetourDéplacerArrêtMarcheConfigurationAnynet+ (HDMI-CEC) MarcheArrêt automatique : OffRech connectésEntrer RetourDéplacerArrêtMarcheEntrerDéplacer Voir télévisionSélection appareil Enregistrer Menu du Périphérique Fonctionnement périph. Récepteur :Arrêt Configuration TV P9QuitterEntrerDéplacer Voir télévision Sélection appareil Enregistrer Menu du Périphérique Fonctionnement périph. Récepteur :Arrêt Configuration TV P9RetourDVDR1DVDR2 DVD1 DVD2 BN68-01348F-01Fre-0918.indd 44 2007-09-18 10:11:28Français - 45 Menu Anynet+ Le menu Anynet+ varie selon le type et l’état des appareils Anynet+ connectés au téléviseur. Menu Anynet+ Description Voir télévision Passe d’Anynet+ au mode de diffusion TV. Sélection appareil Le téléviseur se connecte à l’appareil correspondant. Enregistrer Démarrel’enregistrement(cemenunefonctionnequ’avecun appareilcapabled’enregistrer). Menu du Périphérique Affiche le menu de l’appareil connecté. Exemple : Si un enregistreur de DVD est connecté, son menu titre s’affiche. Fonctionnement périph. Affiche le menu de commande de l’appareil connecté. Exemple : Si un enregistreur de DVD est connecté, son menu de contrôle de lecture qui s’affiche. Récepteur Le son est émis par l’intermédiaire du récepteur. Configuration Permet de configurer l’environnement d’utilisation d’Anynet+. Boutons de la télécommande du téléviseur disponibles en mode Anynet+ Type d’appareil Mode de fonctionnement Boutons disponibles Appareil Anynet+ Après le basculement vers cet appareil, lorsque son menu s’affiche à l’écran. Touches numériques ▲/▼/◄/►/ENTER/OK Touches colorées Bouton EXIT Après le basculement vers l’appareil, pendant la lecture d’un fichier ◄◄(Rechercheversl’arrière) ►►(Rechercheversl’avant) (Arrêt)

(Lecture/Pause) Appareil à tuner intégré Après le basculement vers l’appareil, lorsque vous regardez un programme télévisé BoutonCH▲/▼ Appareil audio Lorsque le récepteur est activé Bouton VOL +/- Bouton MUTE Anyview2 Lorsque vous regardez la télévision

(Lecture/Pause) La fonction Anynet+ n’est utilisable que quand la télécommande est réglée en mode TV. Le bouton REC ne fonctionne que lorsque l’appareil est dans un état où l’enregistrement est possible. Il est impossible de commander les appareils Anynet+ à l’aide des boutons sur le côté du téléviseur. Les appareils Anynet+ ne peuvent être commandés qu’au moyen de la télécommande du téléviseur. Il se peut que la télécommande du téléviseur ne fonctionne pas dans certaines situations. Dans ce cas, sélectionnez de nouveau l’appareil Anynet+. Les fonctions d’Anynet+ ne peuvent pas commander des produits d’autres fabricants. En mode Anynet+, les boutons de couleur peuvent ne pas fonctionner correctement. Lesopérations◄◄et►►peuventvarierenfonctiondel’appareil.

Enregistrement Vous pouvez enregistrer un programme télévisé à l’aide d’un enregistreur. Appuyez sur le bouton REC. L’enregistrement débute. Le système d’enregistrement compatible Anynet+ doit toutefois être connecté. Le programme télévisé actuel est enregistré lorsque vous regardez la télévision. Si vous regardez une vidéo provenant d’un autre appareil, c’est cette vidéo qui est enregistrée. Vous pouvez également effectuer un enregistrement en sélectionnant Enregistrer après avoir appuyé sur le bouton Anynet+. Avantd’enregistrer,vériezlaconnexiondelaprised’antenneaupériphériqued’enregistrement. Pour la connexion de l’antenne au périphérique d’enregistrement, reportez-vous au manuel de l’utilisateur de ce dernier.

BN68-01348F-01Fre-0918.indd 45 2007-09-18 10:11:28Français - 46 Ecoute via un récepteur Le son peut être émis par l’intermédiaire d’un récepteur au lieu de l’enceinte du téléviseur.

1. Appuyez sur le bouton Anynet+.

Appuyezsurlebouton▲ou▼poursélectionnerRécepteur puis appuyez sur le bouton ENTER/OK.

2. Sélectionnez Marcheenappuyantsurlebouton◄ou►,puis

appuyez sur le bouton ENTER/OK. Le son est désormais émis via le récepteur.

3. Appuyez sur le bouton EXIT pour quitter le menu.

Lorsque le récepteur est activé, vous pouvez écouter le son du téléviseur via le récepteur à 2 canaux. Silerécepteurn’estdestinéqu’àunsystèmeHomeTheater(et neprendenchargequel’audio),ilsepeutqu’ilnegurepas dans la liste des appareils. Le récepteur ne peut fonctionner que s’il est connecté correctement à la prise optique du téléviseur. Si vous utilisez du contenu confronté à un problème de droits d’auteur, il se peut que l’écoute via le récepteur ne fonctionne pas correctement. Lors de l’écoute via le récepteur, des restrictions s’appliquent à l’utilisation des menus liés auxfonctions PIP et audio.

Vérications avant de faire appel au service d’assistance Symptôme Solution Anynet+ ne fonctionne pas. ■ Vérifiezsil’appareilestcompatibleAnynet+.LesystèmeAnynet+neprendenchargequeles appareils compatibles Anynet+. ■ Neconnectezqu’unseulrécepteur. ■ Vérifiezquelecordond’alimentationdel’appareilAnynet+estbienconnecté. ■ Vérifiezlaconnexiondescâblesvidéo/audio/HDMI1.3del’appareilAnynet+. ■ VérifiezqueAnynet+(HDMI-CEC)estdéfinisurOndanslemenudeconfigurationAnynet+. ■ VérifiezquelatélécommandedutéléviseurestenmodeTV. ■ Vérifiezqu’ils’agitd’unetélécommandeexclusiveAnynet+. ■ Anynet+nefonctionnepasdanstouteslesconditions.(Recherchedecanaux) ■ LorsquevousbranchezouderetirezlecâbleHDMI1.3,veillezàrelancerunerecherchede périphérique ou à redémarrer votre téléviseur. ■ VérifiezquelafonctionAnynet+dupériphériqueAnynet+estactivée. Je veux démarrer Anynet+. ■ Assurez-vousquel’appareilAVestbienconnectéautéléviseur,etassurez-vousquelafonction Anynet+(HDMI-CEC)estrégléesurMarchedanslemenuConfigurationd’Anynet+. ■ AppuyezsurleboutonTV de la télécommande pour allumer le téléviseur. Appuyez ensuite sur le bouton Anynet+ pour afficher le menu Anynet+, et sélectionnez le menu désiré. Je veux quitter Anynet+. ■ ChoisissezVoir télévision dans le menu Anynet+. ■ AppuyezsurleboutonSOURCE de la télécommande et choisissez un appareil non compatible Anynet+. ■ AppuyezsurleboutonCH, CH LIST, PRE-CH, etc. pour modifier le mode TV. Remarque : Le bouton de canal ne fonctionne que si aucun appareil Anynet+ à tuner incorporé n’est connecté. Connexion à un appareil Anynet+ apparaît à l’écran. ■ Ilestimpossibled’employerlatélécommandequandvousconfigurezAnynet+ouquandvouspassezà un mode de visualisation. ■ Latélécommanden’estutilisablequ’autermedelaconfigurationd’Anynet+oudupassageau mode de visualisation. La lecture ne démarre pas sur l’appareil Anynet+. Vous ne pouvez pas utiliser la fonction de lecture lorsque Plug & Play est en cours. L’appareil connecté n’est pas affiché. ■ Vérifiezsil’appareilestounoncompatibleaveclesfonctionsd’Anynet+. ■ VérifiezquelecâbleHDMI1.3estbienconnecté. ■ VérifiezquelafonctionAnynet+(HDMI-CEC)estdéfiniesur<Marche>danslemenude configuration Anynet+. ■ Lancezunenouvellerecherched’appareilsAnynet+. ■ VousnepouvezconnecterunappareilAnynet+qu’àl’aideducâbleHDMI1.3.Certainscâbles HDMI peuvent ne pas prendre en charge les fonctions Anynet+. Le programme TV ne s’enregistre pas. Vérifiez que la prise d’antenne du périphérique d’enregistrement est correctement branchée. EntrerDéplacerVoir télévisionSélection appareil Enregistrer Menu du Périphérique Fonctionnement périph. Récepteur :Arrêt Configuration TV P9Quitter BN68-01348F-01Fre-0918.indd 46 2007-09-18 10:11:28Français - 47 Réglage de la xation murale(vendue séparément) Grâce à l’installation d’une fixation murale, vous pouvez régler facilement la position de votre téléviseur.

1. Appuyez sur le bouton MENUpourafcherlemenu.

Appuyezsurlebouton▲ou▼poursélectionner“Conguration” puis appuyez sur le bouton ENTER/OK.

2. Appuyezsurlebouton▲ou▼poursélectionner“Ajustement

xationmurale”puisappuyezsurleboutonENTER/OK.

3. Réglez à la position souhaitée à l’aide des boutons

4. Appuyez sur le bouton EXIT pour quitter le menu.

Sivousappuyezsurunetoucheéchéelorsqu’aucunafchage n’estafchésurl’écrandutéléviseur,l’écranRéglers’afche. Lorsque vous l’éteignez, votre téléviseur revient à sa position d’installation initiale. Lorsque vous l’allumez, votre téléviseur se place à la dernière position que vous avez réglée et qui a été mémorisée. Le support mural automatique ne fonctionne pas lorsque Anynet+ est activé.

Utilisation des boutons de la télécommande Pour l’installation, consultez le Manuel d’installation fourni. Pourl’installationduproduitainsiquel’installationetledéplacementdelaxationmurale,adressez vous à une société d’installation spécialisée. Utilisezcesinstructionsd’installationsivoussouhaitezxerlesupportmuralsurunmur. Sivoussouhaitezlexersurd’autresmatériauxdeconstruction,veuillezprendrecontactavecvotre revendeur le plus proche.

Bouton Description Réglage de l’angle de la fixation muraleIncline vers le haut, incline vers le bas, tourne vers la droite, tourne vers la gaucheRéinitialiser Revient à la position d’installation initialeMémorisation de la position et déplacement jusqu’à la position mémorisée 1. Sélectionnez les boutons Direction de la télécommande.2.Appuyezsurleboutonrouge(Sélectionnerlaposition1).3. Placez le téléviseur dans la position souhaitée en respectant la documentation du support mural.4. La position réglée en dernier est mémorisée en tant que position 1.5.Al’aideduboutonvert(Sélectionnerlaposition2)etduboutonjaune(Sélectionnerlaposition3),vouspouvezenregistrerdesposi-tions selon les procédures ci-dessus.6. Vous pouvez enregistrer trois positions différentes. Sur le bouton rouge(SélectionnerlaPosition1),leboutonvert(SélectionnerlaPosition2)etleboutonjaune(SélectionnerlaPosition3).Sivousappuyez sur un bouton après avoir enregistré, le téléviseur revient automatiquement à la position enregistrée.7. Si vous déplacez le téléviseur à partir d’une position enregistrée, la dernière position est enregistrée.Panneau arrière du téléviseur Support mural automatiqueCâble SERVICE (non fourni)bouton rougebouton vert bouton jauneAjustement fixation muralePosition1Régler Centre Quitter INFO Position 1 2 3Mode : Custom Equalizer SRS TS XT : Off Auto Volume : Off Internal Mute : Off Reset Move Entrer Return

ConfigurationPlus Ajustement fixation murale Mode éco. :Arrêt Niveau noir HDMI : Bas PIP Mise à jour logicielle Déplacer Entrer Retour BN68-01348F-01Fre-0918.indd 47 2007-09-18 10:11:29Français - 48 Utilisation du verrouillage Kensington antivol (en fonction du modèle) Le verrouillage Kensington est un dispositif utilisé pour xer physiquement le système dans le cas d’une utilisation dans un endroit public. Le dispositif de verrouillage doit être acheté séparément. L’aspect et la méthode de verrouillage peuvent différer de l’illustration en fonction du fabricant. Reportez-vous au manuel fourni avec le verrouillage Kensington pour une utilisation correcte.

1. Insérez le dispositif de

verrouillagedans(Figure 1)lafenteKensingtondela télévision LCD et tournez-le dans le sens de verrouillage (gure2).

2. Branchez le câble du

verrouillageKensington.

3. Fixez le verrouillage

Kensingtonsurunbureauou tout autre objet lourd inamovible. Dépannage : Avant de contacter le personnel du service d’assistance Aucune image ou aucun son Vériezquelecordond’alimentationestbranchéàuneprisesecteur. Vériezquevousavezappuyésurle bouton situé sur la façade de votre téléviseur. Vériezlesparamètresdecontrasteetdeluminosité. Vériezlevolume.

Image normale, mais aucun son Vériezlevolume. VériezsileboutonMUTE de la télécommande a été actionné. Vériezsi“SilenceInt.”estdésactivée

L’écran est noir et le témoin d’alimentation clignote à intervalle régulier. Sur votre ordinateur, allez sur : Alimentation, Câble de signal. Le mode de gestion d’alimentation est activé. Déplacez la souris de l’ordinateur ou appuyez sur une touche du clavier.

Aucune image ou image en noir et blanc Réglez les paramètres de couleur. Vériezquelesystèmed’émissionsélectionnéestcorrect.

Interférence du son et de l’image Essayezd’identierl’appareilélectriquequiperturbeletéléviseuretéloignez-le. Branchez le téléviseur à une autre prise.

Imageneigeuseououe, son altéré Vériezl’orientation,l’emplacementetlesbranchementsdevotreantenne. Cette interférence est souvent due à l’utilisation d’une antenne intérieure.

Dysfonctionnements de la télécommande Remplacez les piles de la télécommande. Nettoyezlapartiesupérieuredelatélécommande(fenêtredetransmission). Vériezlesbornesdespiles.

Lemessage“Vériezlecâble designal”s’afche. Assurez-vous que le câble de signal est bien branché au PC ou aux sources vidéo. Assurez-vous que les sources vidéo ou le PC sont allumés.

En mode PC, le message “ Mode non pris en charge ” s’afche. Vériezlarésolutionmaximaleetlafréquencedel’adaptateurvidéo. Comparez ces valeurs aux données du graphique de fonctionnement des modesd’afchage.

L’image endommagée apparaîtdanslecoinde l’écran. Si “Scan uniquement” est sélectionné dans certains périphériques externes, l’imageendommagéepeutapparaîtredanslecoindel’écran.Ceproblème est provoqué par les périphériques externes et non par le téléviseur.

LepanneauTFTLCDutiliseunpanneauconstituédesous-pixels(6220800)dontlafabricationfaitappelàune technologie avancée. Il se peut toutefois que des points clairs ou sombres apparaissent à l’écran. Ils n’ont aucune incidence sur la performance du produit. Câble Figure 2 Figure 1 <Optionnel>L’emplacementduverrouKensingtonpeutvarierenfonction du modèle.

BN68-01348F-01Fre-0918.indd 48 2007-09-18 10:11:30Français - 49 Support pivotant (gauche/droite) Laconceptionetlesspécicationssontsusceptiblesdechangersanspréavis. Ce périphérique est un appareil numérique de classe B. Pourlescaractéristiquesd’alimentationetdeconsommationélectrique,voirl’étiquettexéeau produit.

Spécications techniques et environnementales Nom du modèleLA40F8 LA46F8 LA52F8Taille de l’écran (diagonale)40 pouces 46 pouces 52 poucesRésolution PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Son Sortie 10WX2 10WX2 10WX2Dimensions (L x P x H)Corps Avec pied1094 x 103 x 607 mm 1094 x 290 x 675 mm1222 x 111 x 687 mm 1222 x 320 x 752 mm1366 x 120 x 780 mm 1366 x 320 x 845 mmPoids (avecsupport)24 kg 33 kg 37 kgConsidérations environnementalesTempérature de fonctionnementHumidité au cours du fonctionnementTempérature de stockageHumidité sur le lieu de stockage
