Le composant laser de cet appareil est capable d’émettre des radiations dépassant la limite pour la Classe 1.
L’ETIQUETTE INDIQUANT L’APPARTENANCE DE CE LECTEUR A LA CLASSE 1 est apposée à l’arrière du boîtier.
à celle de l’alimentation secteur locale. La tension d’utilisation est indiquée sur la plaque signalétique fixée à l’arrière du lecteur. • Le lecteur n’est pas déconnecté de la source d’alimentation (secteur) tant qu’il reste raccordé à la prise murale, même si l’appareil proprement dit a été mis hors tension. • Si vous prévoyez de ne pas utiliser le lecteur pendant une période prolongée, débranchez-le de la prise murale. Pour débrancher le cordon d’alimentation secteur, tirez sur la fiche; ne tirez jamais sur le cordon proprement dit. • Le cordon d’alimentation peut uniquement être remplacé par un centre de service après-vente agréé.
• Installez le lecteur dans un lieu suffisamment ventilé afin de prévenir tout risque de surchauffe à l’intérieur du châssis. • N’installez pas le lecteur sur une surface molle comme un tapis qui risquerait d’obstruer les ouïes de ventilation situées sur le dessous de l’appareil. • N’installez pas le lecteur à proximité de sources de chaleur ou dans un endroit excessivement poussiéreux, soumis à la lumière directe du soleil ou encore à des vibrations ou à des chocs mécaniques importants.
• N’augmentez pas le volume lorsque vous écoutez un passage offrant un niveau d’entrée très faible ou ne comportant aucun signal sonore. Vous risquez en effet d’endommager les hauts-parleurs lors de la lecture d’un passage présentant un niveau d’entrée très élevé.
• Nettoyez le châssis, le panneau frontal et les commandes à l’aide d’un chiffon doux légèrement imprégné d’une solution détergente neutre. N’utilisez pas de tampon abrasif, de poudre à récurer ou de solvant tel que de l’alcool ou de la benzine.
Nous vous remercions d’avoir fait l’acquisition de ce lecteur de disques compacts Sony. Avant de faire fonctionner cet appareil, veuillez lire attentivement le présent mode d’emploi et le conserver pour toute référence ultérieure.
Déballage 4 Raccordement du système 4
CDP-XE520, CDP-XE320 et CDP-XE220. C’est le modèle CDP-XE520 qui a été utilisé pour les illustrations. Toute différence de fonctionnement est clairement indiquée dans le texte, par exemple “CDP-XE520 uniquement”.
Utilisation de la fenêtre d’affichage 7 Localisation d’un passage spécifique ou d’un endroit particulier sur une plage 9 Lecture de plages répétée 10 Lecture dans un ordre quelconque (lecture aléatoire) 11 Création de programmes musicaux personnalisés (lecture programmée) 12
Ce symbole indique que vous pouvez effectuer l’opération au moyen de la télécommande. (Attention que le CDP-XE220 ne peut exécuter les opérations identifiées par ce symbole.) Ce symbole indique un conseil ou une astuce facilitant l’opération envisagée.
Enregistrement de votre programme musical 14 Enregistrement d’un CD en spécifiant la longueur de bande (montage programmé) (CDP-XE520 uniquement) 14 Fondu enchaîné d’entrée et de sortie 15 Réglage du niveau d’enregistrement (recherche du niveau de crête) 17

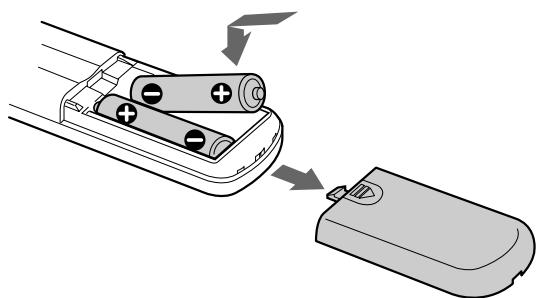

Remarques sur les disques compacts 17 Dépannage 18 Lecteur CD Installation des piles dans la télécommande (CDP-XE520 et CDP-XE320 uniquement) Vous pouvez commander le lecteur au moyen de la télécommande fournie. Introduisez deux piles R6 (AA) en en faisant correspondre les pôles (+) et (–). Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de télécommande g du lecteur.
(R) • N’exposez pas le capteur de télécommande à la lumière directe du soleil ou d’un luminaire. Vous risquez sinon de provoquer un dysfonctionnement. • Si vous n’utilisez pas la télécommande pendant une période prolongée, retirez-en les piles afin de prévenir tout risque de détérioration engendrée par une fuite des piles et la corrosion subséquente.

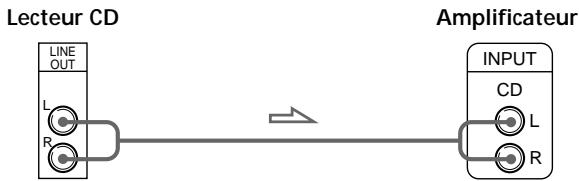

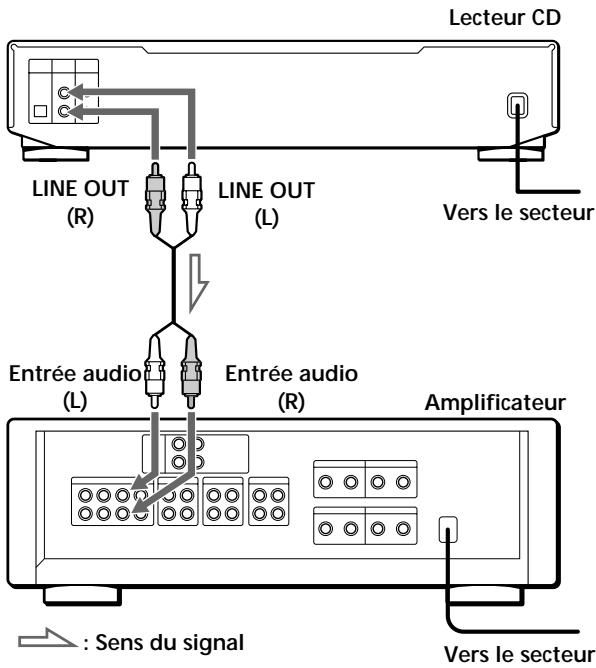

Lors du raccordement d’un câble audio, assurez-vous que le code de couleur des fiches correspond à celui des prises appropriées sur l’appareil concerné: le rouge (droite) sur le rouge et le blanc (gauche) sur le blanc. Assurez-vous de la fermeté des connexions afin de prévenir les bruits de souffle et les parasites.
“FADE” (ou FADE sur le CDP-XE320) apparaît dans la fenêtre d’affichage. Lorsque vous mettez le lecteur hors tension, le niveau de sortie revient automatiquement au niveau maximum.
Branchez le cordon d’alimentation sur une prise murale (secteur).
Vous pouvez à présent utiliser votre lecteur. Si vous n’êtes pas familiarisé avec l’utilisation des disques compacts, reportez-vous à la section “Lecture d’un disque compact” à la page 6. Ensuite, consultez les sections suivantes pour les autres opérations.
(OPTICAL) à l’aide d’un câble optique (non fourni). Retirez le capuchon et branchez le câble optique. Attention que vous ne pouvez exploiter les fonctions suivantes si vous établissez un raccordement de ce type: • Fondu enchaîné d’entrée ou de sortie (voir page 15) • Fondu programmé (voir page 16) • Réglage du niveau de sortie à l’aide des touches LINE OUT LEVEL +/– de la télécommande (voir ci-dessus) POC-15 Câble optique (non fourni) Si vous disposez d’un appareil Sony doté d’une prise CONTROL A1 (CDP-XE520 uniquement) Raccordez cet appareil via la prise CONTROL A1. Vous pouvez simplifier le fonctionnement des chaînes audio composées de différents appareils Sony séparés. Pour plus de détails, voir les instructions complémentaires concernant le “S-Link/CONTROL-A1 Control System”.
Vous pouvez démarrer automatiquement la lecture d’un CD à partir du début. En raccordant un programmateur disponible dans le commerce, vous pouvez démarrer la lecture d’un CD à l’heure de votre choix.

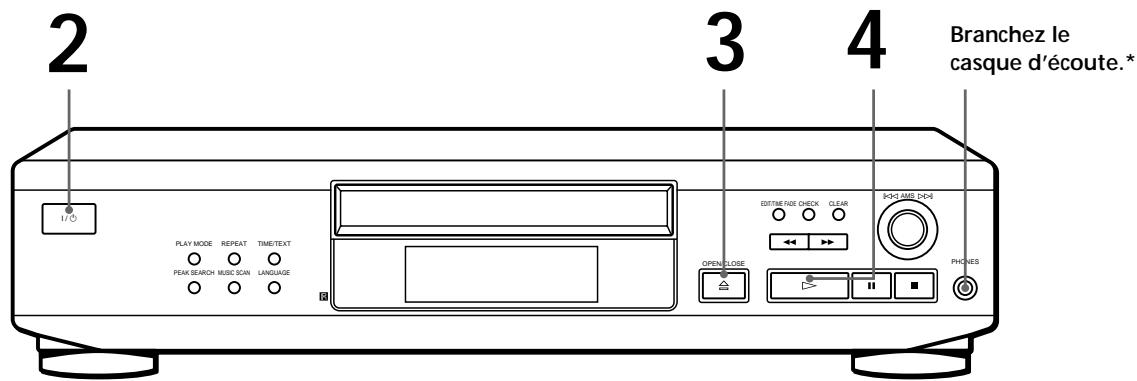

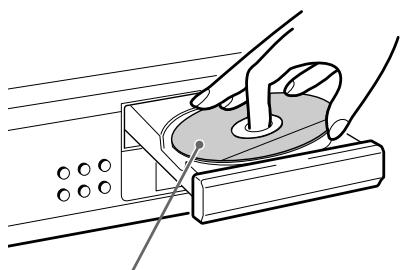

§ OPEN/CLOSE et placez un disque compact sur le plateau de lecture.
LINE OUT LEVEL +/– de la télécommande (CDP-XE520 et CDP-XE320 uniquement) Z
Réglez le volume sur l’amplificateur.
Revenir à la plage précédente

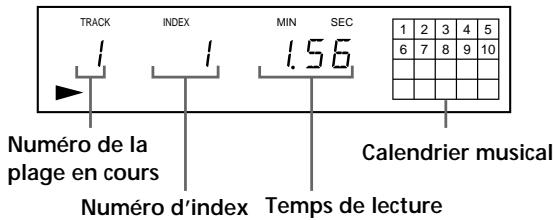

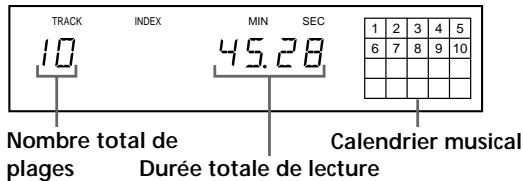

Pendant la lecture d’un disque, la fenêtre d’affichage indique le numéro de la plage en cours, le numéro d’index (CDP-XE520 uniquement), le temps de lecture et le calendrier musical. • CDP-XE520 Temps de lecture

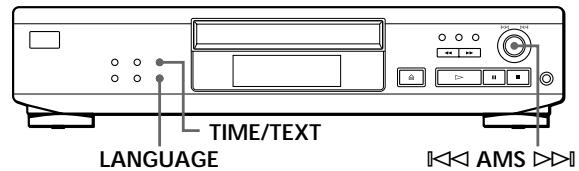

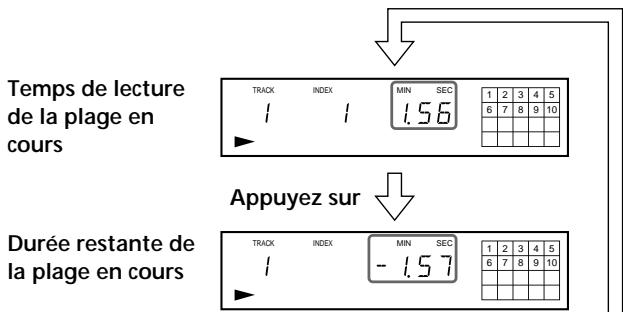

Pendant la lecture d’un disque, chaque pression sur la touche TIME/TEXT (ou TIME sur la télécommande et sur les CDP-XE320 et CDP-XE220) fait changer l’indication dans la fenêtre d’affichage comme illustré ci-dessous.
Appuyez sur TIME/TEXT (ou TIME sur la télécommande et sur les CDP-XE320 et CDP-XE220) avant de démarrer la lecture. La fenêtre d’affichage indique le nombre total de plages, la durée totale de lecture et le calendrier musical.
Durée restante du disque

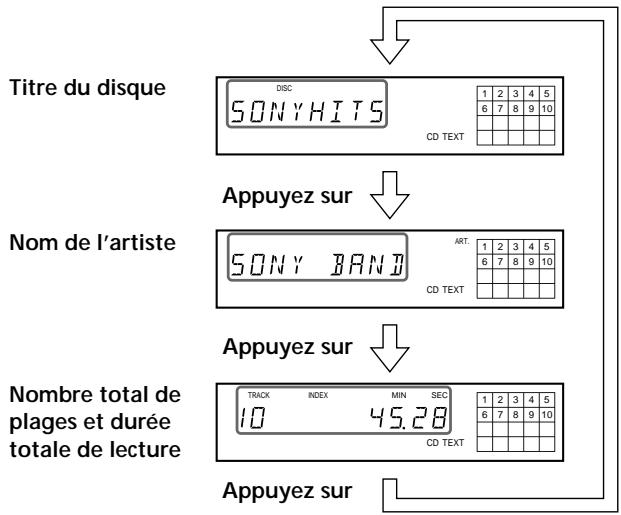

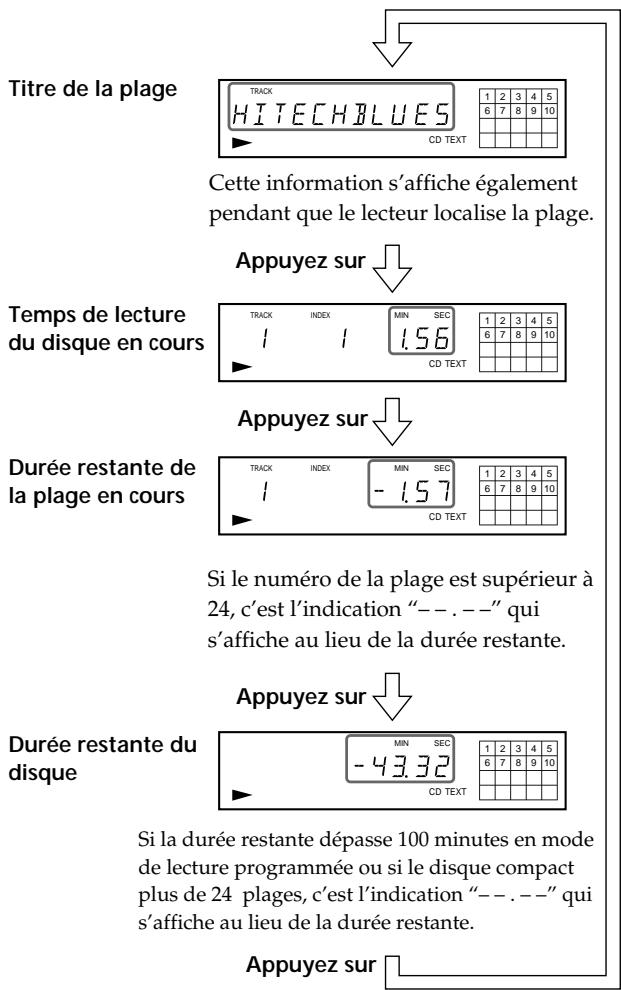

Les disques CD TEXT comportent des informations telles que le titre du disque ou le nom des artistes. Elles sont enregistrées dans une zone libre sur laquelle ne se trouve aucune information sur un disque normal. La fenêtre d’affichage indique les informations CD TEXT du disque de façon à ce que vous puissiez vérifier le titre du disque en cours, le nom de l’artiste et le titre de la plage en cours. Lorsque le lecteur détecte un disque CD TEXT, l’indication “CD TEXT” apparaît dans la fenêtre d’affichage. Si votre disque CD TEXT est doté d’une capacité multilingue, les indications “CD TEXT” et “MULTI” apparaissent dans la fenêtre d’affichage. Si vous voulez vérifier les informations dans une autre langue, reportez-vous à la section “Vérification des informations des disques CD TEXT dans une autre langue” à la page 8. Chaque fois que vous appuyez sur la touche TIME/TEXT (ou TIME sur la télécommande), l’indication affichée change comme illustré ci-dessous.
Temps de lecture du disque en cours
CD TEXT dans une autre langue (CDP-XE520 uniquement) Vous pouvez changer la langue d’affichage si votre disque CD TEXT est doté d’une capacité multilingue. Lorsque le lecteur détecte la présence d’un disque CD TEXT de ce type, la fenêtre d’affichage indique la langue d’exploitation en cours après que “CD TEXT” et “MULTI” sont apparus dans la fenêtre d’affichage. Si le lecteur ne peut lire la langue mémorisée sur un disque CD TEXT, la fenêtre d’affichage indique le message “<OTHER LANG>” après que le lecteur a détecté le disque.
• La langue d’exploitation que vous avez sélectionnée reste activée jusqu’à ce que vous mettiez le lecteur hors tension.

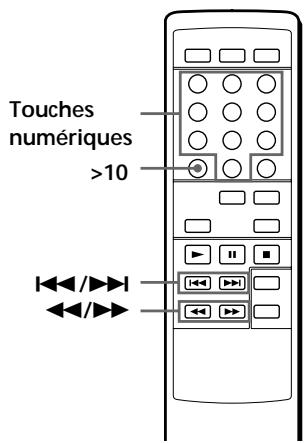

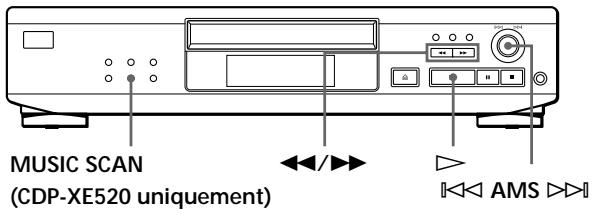

Vous pouvez localiser rapidement une plage pendant la lecture d’un disque à l’aide de la commande AMS (détecteur automatique de musique) du lecteur ou des touches numériques de la télécommande (pour les CDP-XE520 et CDP-XE320). Vous pouvez également localiser un endroit particulier sur une plage pendant la lecture d’un disque.
MUSIC SCAN Chaque fois que vous appuyez sur la touche DISPLAY ON/OFF de la télécommande pendant la lecture d’un disque, la fenêtre d’affichage est successivement désactivée et activée. Même si la fenêtre d’affichage est désactivée, elle est à nouveau activée si vous enclenchez une pause ou que vous arrêtez la lecture. La fenêtre d’affichage est ensuite à nouveau désactivée dès que vous relancez la lecture. Si, avant de démarrer la lecture, vous appuyez sur DISPLAY ON/OFF pour désactiver la fenêtre d’affichage, le message “DISPLAY OFF” apparaît. Lorsque vous appuyez sur la touche pour activer la fenêtre d’affichage, l’indication “DISPLAY ON” apparaît.
0/) En explorant les 10 premières secondes de chaque plage (balayage des intros) (CDP-XE520 uniquement)
(arrière) et maintenez-la enfoncée jusqu’au passage voulu.
(arrière) et maintenez-la enfoncée jusqu’au passage voulu. Le son est coupé pendant cette opération.

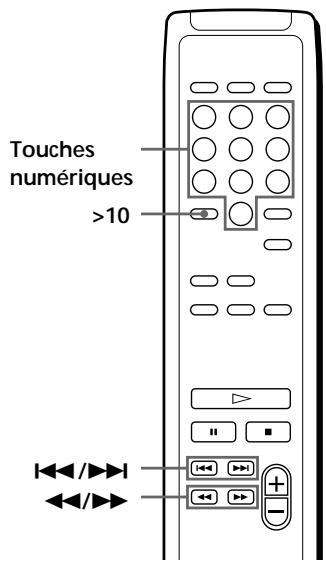

Appuyez d’abord sur >10 et puis sur les touches numériques correspondantes. Pour taper “0”, utilisez la touche 10. Exemple: Pour reproduire la plage nombre 30 Appuyez d’abord sur >10, puis sur 3 et 10.
Appuyez plusieurs fois de suite sur MUSIC SCAN jusqu’à ce que la durée de lecture voulue (10, 20 ou 30 s) apparaisse dans la fenêtre d’affichage. Chaque fois que vous appuyez sur cette touche, la durée de lecture change suivant une séquence cyclique.
Si l’indication “- OVER -” (ou “ ” sur les CDP-XE320 et CDP-XE220) apparaît dans la fenêtre d’affichage, cela signifie que le disque est arrivé en fin de lecture après que vous avez appuyé sur ). Appuyez sur 0 ou tournez la commande ≠ AMS ± dans le sens antihoraire pour revenir en arrière.

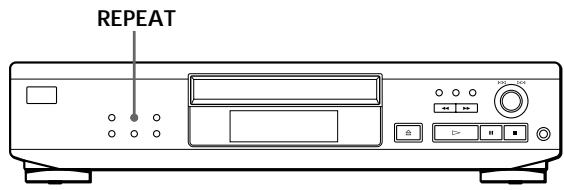

Vous pouvez reproduire des plages de manière répétée dans n’importe quel mode de lecture. • CDP-XE520 REPEAT
Si le disque est reproduit en
Répétition de la plage en cours (Répétition 1) Vous pouvez répéter uniquement la plage en cours dans n’importe quel mode de lecture. Pendant la lecture de la plage voulue, appuyez plusieurs fois de suite sur REPEAT jusqu’à ce que l’indication “REPEAT 1” apparaisse dans la fenêtre d’affichage. Pour annuler la Répétition 1 Appuyez sur REPEAT.

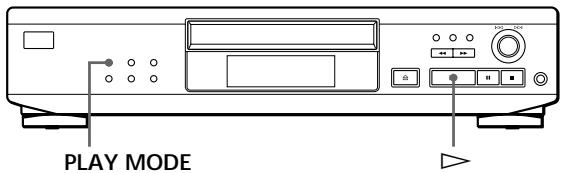

Lecture dans un ordre quelconque (lecture aléatoire) Vous pouvez régler le lecteur pour qu’il “mélange” les plages musicales et les reproduise dans un ordre quelconque.
L’indication s’affiche pendant que le lecteur “mélange” les plages.

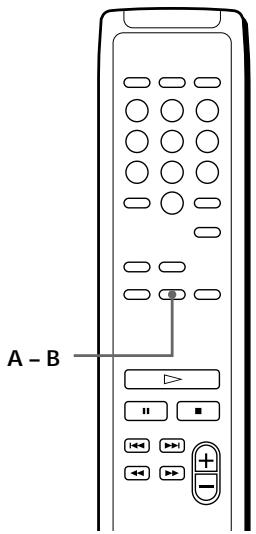

L’indication “REPEAT A – B” s’affiche. Le lecteur reproduit alors ce passage de manière répétée.
Vous pouvez déplacer le passage à répéter vers l’avant en modifiant le point de début. 1 Appuyez sur A – B pendant que le lecteur répète la lecture du passage en question. Le point de fin B devient le nouveau point de début A. L’indication “A-” dans “REPEAT A-” se met à clignoter dans la fenêtre d’affichage. 2 Lorsque vous arrivez au point de fin (point B), appuyez à nouveau sur A – B. L’indication “REPEAT A-B” s’affiche. Le lecteur répète la lecture du passage compris entre les nouveaux points de début et de fin. Si vous voulez redémarrer au point de début A Appuyez sur · en cours de la Répétition A˜B.
Appuyez deux fois sur PLAY MODE. Si vous utilisez la télécommande, appuyez sur CONTINUE (CDP-XE520 et CDP-XE320 uniquement).
Appuyez plusieurs fois de suite sur PLAY MODE jusqu’à ce que l’indication “SHUFFLE” apparaisse dans la fenêtre d’affichage. Si vous utilisez la télécommande, appuyez sur SHUFFLE (CDP-XE520 et CDP-XE320 uniquement). La lecture aléatoire commence à partir de la plage en cours.

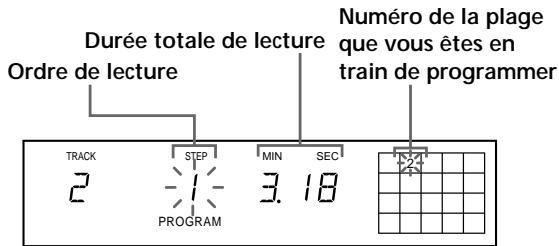

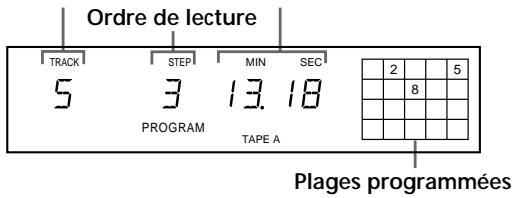

Numéro de la plage Durée totale de lecture que vous êtes en Ordre de lecture train de programmer
Un temps d’accès vierge d’une seconde est inséré entre les plages.
Numéro de la plage que vous êtes en Durée totale de lecture train de programmer
(ou 68 sur les CDP-XE320 et CDP-XE220), c’est l’indication “– – . – –” qui s’affiche au lieu de la durée totale de lecture. • L’indication “PROGRAM FULL” (ou “FULL” sur les CDP-XE320 et CDP-XE220) apparaît dans la fenêtre d’affichage si vous essayez d’ajouter une plage à un programme qui contient déjà 24 plages.
CDP-XE320 uniquement) • CDP-XE520 (ou 68 sur le CDP-XE320), c’est l’indication “– – . – –” qui s’affiche au lieu de la durée totale de lecture. • L’indication “PROGRAM FULL” (ou “FULL” sur les CDP-XE320) apparaît dans la fenêtre d’affichage si vous essayez d’ajouter une plage à un programme qui contient déjà 24 plages.
Vous pouvez vérifier votre programme avant ou après le démarrage de la lecture.

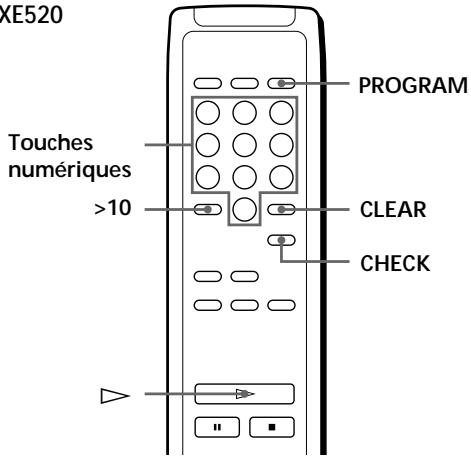

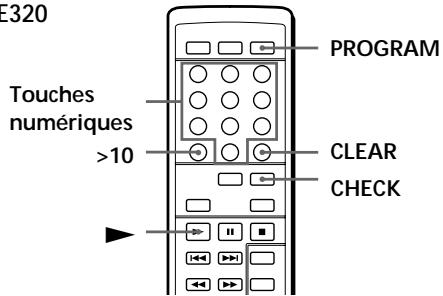

Exemple: Pour programmer les plages 2, 8 et 5. Appuyez, dans l’ordre, sur les touches numériques 2, 8 et 5. Pour sélectionner une plage portant un numéro supérieur à 10 Utilisez la touche >10 (voir page 10).
Chaque fois que vous appuyez sur cette touche, la fenêtre d’affichage indique le numéro des plages dans l’ordre de leur programmation. Après la dernière plage du programme de lecture, la fenêtre d’affichage indique “- END -” (ou “End” sur les CDP-XE320 et CDP-XE220) et revient à l’affichage original. Si vous vérifiez l’ordre des plages après le début de la lecture, la fenêtre d’affichage n’indique que le numéro des plages restantes.
Vous pouvez modifier votre programme avant de lancer la lecture. Pour
CLEAR Supprimer la dernière plage du programme
Si vous utilisez la télécommande, appuyez sur les touches numériques correspondant aux plages à ajouter (CDP-XE520 et CDP-XE320 uniquement).
CDP-XE520) ou “CLEAr” (pour les CDP-XE320 et CDP-XE220) apparaisse dans la fenêtre d’affichage. Créez un nouveau programme en appliquant la procédure de programmation.
Appuyez sur CLEAR et introduisez le numéro de plage correct.
Appuyez sur CONTINUE.

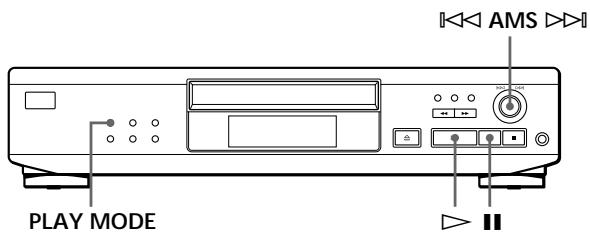

(enregistrement programmé) Pour sélectionner une plage, appuyez sur = ou + et vérifiez la durée totale de lecture. Appuyez ensuite sur PROGRAM pour confirmer votre sélection.
“Création de programmes musicaux sur le lecteur” à la page 12 ou les étapes 1 et 2 de la procédure de “Création de programmes musicaux à l’aide de la télécommande” à la page 13. L’indication “TAPE A” (ou sur les CDP-XE320 et CDP-XE220) apparaît dans la fenêtre d’affichage. A
B sur les CDP-XE320 et CDP-XE220) quand vous vérifiez le programme pour la face B.
Les indications “P” et “TAPE B” (ou sur les CDP-XE320 et CDP-XE220) apparaissent dans la fenêtre d’affichage et le temps de lecture est ramené à “0.00”. Si vous n’enregistrez que sur une face de la cassette ou sur une platine DAT ou MD, sautez cette étape et passez directement à l’étape 4.

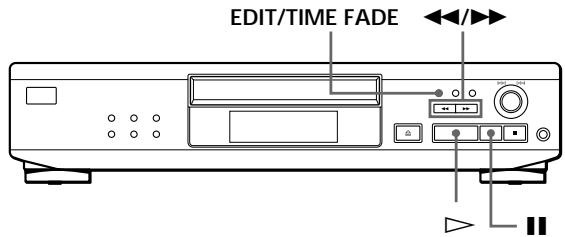

(CDP-XE520 uniquement) Vous pouvez régler le lecteur pour qu’il crée un programme adapté à la durée de la cassette tout en conservant l’ordre original des plages du disque. Il est possible que le lecteur change la dernière plage de chaque face pour adapter la durée d’enregistrement à la durée de la cassette. par ex. Face A: numéro de plage 1n2n3n4n8 Face B: numéro de plage 5n6n7n9n10
Faites attention que les plages portant un numéro supérieur à 24 ne peuvent être programmées suivant cette procédure. EDIT/TIME FADE
Appuyez sur 0 ou ) pour spécifier la longueur de bande. Chaque fois que vous appuyez sur ces touches, l’affichage change comme indiqué ci-dessous avec la longueur de bande d’une face.
Faites attention que vous ne pouvez pas sélectionner “HALF” si le disque compte plus de 24 plages.
Le lecteur insère une pause et crée ensuite le programme pour la face B. La fenêtre d’affichage indique les plages programmées. Si vous enregistrez sur une seule face de la cassette ou sur une platine DAT ou MD, sautez cette étape.
Si vous enregistrez sur les deux faces de la cassette, le lecteur active une pause à la fin du programme pour la face A.
Faites attention que vous ne pouvez pas exploiter cet effet si vous utilisez le connecteur DIGITAL OUT (OPTICAL).
• CDP-XE520 Si vous utilisez la télécommande, appuyez sur CONTINUE.
Vous pouvez définir la longueur de bande à l’aide de la commande ≠ AMS ±. Exemple: Si la longueur de bande d’une face est de 30 minutes et 15 secondes 1 Pour régler les minutes, tournez ≠ AMS ± jusqu’à ce que “30” apparaisse dans la fenêtre d’affichage et poussez ensuite sur ≠ AMS ±. 2 Pour régler les secondes, tournez ≠ AMS ± jusqu’à ce que “15” apparaisse dans la fenêtre d’affichage et poussez ensuite sur ≠ AMS ±.
CDP-XE520, “FADE” clignote. Sur les CDP-XE320 et CDP-XE220, FADE s’allume et l’indication Q indication clignote. Un fondu enchaîné d’entrée est alors intégré.
“TAPE A” apparaissent dans la fenêtre d’affichage.
CDP-XE520, “FADE” clignote. Sur les CDP-XE320 et CDP-XE220, FADE s’allume et l’indication q clignote. Le fondu enchaîné de sortie est alors intégré et le lecteur passe en mode de pause.
(CDP-XE520 uniquement) Vous pouvez modifier la durée de fondu enchaîné entre 2 et 10 secondes avant le fondu d’entrée ou de sortie. Si vous ne la changez pas, le fondu dure 5 secondes.
Appuyez sur EDIT/TIME FADE.
• Si vous appuyez sur FADER pendant un balayage des intros (voir page 10), la durée du fondu passe à 2 secondes.

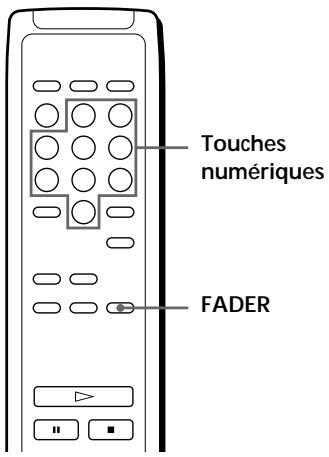

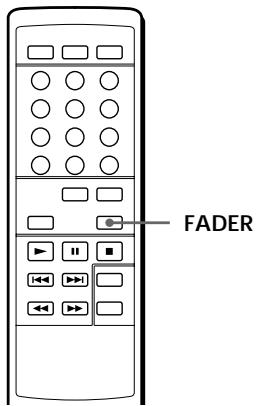

(CDP-XE520 uniquement) Vous pouvez programmer le lecteur pour qu’il intègre automatiquement un fondu enchaîné de sortie en spécifiant la durée de lecture. Une fois défini, le fondu programmé est activé deux fois, en ce sens que la lecture se termine par un fondu enchaîné de sortie à la fin de chacune des faces de la cassette.
Appuyez sur la touche FADER de la télécommande après avoir retourné la cassette.
• Ne collez pas de papier ni de ruban adhésif sur les disques.

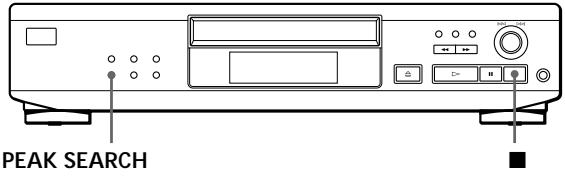

Après avoir exploré toutes les plages, le lecteur reproduit le passage comportant le niveau maximal.
• Après lecture, rangez les disques dans leur boîtier de protection.
• Avant la lecture d’un disque, nettoyez-le à l’aide d’un chiffon prévu à cet effet. Essuyez les disques en allant du centre vers la périphérie.
à une distance de 200 mm de la surface de la lentille de l’objectif du bloc optique avec une ouverture de 7 mm.
/ Assurez-vous que vous utilisez correctement l’amplificateur. / Réglez le niveau de sortie à l’aide des touches LINE OUT LEVEL +/– de la télécommande (CDP-XE520 et CDP-XE320 uniquement).
/ Il n’y a pas de CD dans le lecteur. Le message “- NO DISC -” (ou “no dISC” sur les CDP-XE320 et CDP-XE220) s’affiche. Introduisez un CD. / Placez correctement le disque sur le plateau de lecture avec la face imprimée vers le haut. / Nettoyez le CD (voir page 17). / De l’humidité s’est condensée à l’intérieur du lecteur. Retirez le disque et laissez le lecteur sous tension pendant environ une heure (voir page 2).
CDP-XE320 uniquement). / Le niveau d’enregistrement change si vous réglez le niveau de sortie à l’aide des touches LINE OUT LEVEL +/– de la télécommande pendant l’enregistrement.
CDP-XE320 uniquement). / Ecartez les obstacles situés entre la télécommande et le lecteur. / Dirigez la télécommande vers le capteur de télécommande g du lecteur. / Remplacez les piles de la télécommande si elles sont épuisées.
Plus de 92 dB Distorsion harmonique
CDP-XE320 et CDP-XE220: Moins de 0,005%
• El cable de alimentación de CA sólo debe sustituirse en un taller de asistencia cualificado.
• Sitúe el reproductor en un lugar con ventilación adecuada para prevenir la acumulación de calor en su interior. • No coloque el reproductor sobre una superficie blanda, como tela, que pueda bloquear los orificios de ventilación de la parte inferior. • No sitúe el reproductor en un lugar cercano a fuentes de calor, o expuesto a la luz directa del sol, polvo excesivo o vibraciones mecánicas.
Creación de un programa propio (Reproducción de programa) 12
Esta información también aparece cuando se pulsa § OPEN/CLOSE para cerrar la bandeja de discos.
CDP-XE220), aparece “– – . – –” en lugar del tiempo restante. “Comprobación de la información de discos CD TEXT en otro idioma” en la página 8. Cada vez que pulsa TIME/TEXT (o TIME en el mando a distancia), el visor cambia tal como se muestra en la siguiente figura.
Puede cambiar el idioma que aparece si el disco CD TEXT tiene capacidad multilingüe. Cuando el reproductor detecta un disco de este tipo, el visor muestra el idioma actual después de las indicaciones “CD TEXT” y “MULTI”. Si el reproductor no puede leer el idioma memorizado en un disco CD TEXT, el visor muestra el mensaje “<OTHER LANG>” después de detectar el disco. También puede localizar un determinado punto de un tema mientras se reproduce un disco.
DISPLAY ON/OFF para desactivar la indicación aparece el mensaje “DISPLAY OFF”. Al pulsar el botón para activarla, aparece “DISPLAY ON”.
Orden de reproducción se está programando
(o la indicación correspondiente de los modelos CDP-XE320 y CDP-XE220). A
(sólo para CDP-XE520) Es posible crear un programa con el reproductor que coincida con la longitud de la cinta. Con esta función, el reproductor crea básicamente un programa manteniendo el orden original del disco. No obstante, es posible que dicho reproductor cambie el último tema de cada cara de forma que el tiempo de grabación y la longitud de cinta coincidan. Por ejemplo
1 Para ajustar los minutos, gire ≠ AMS ± hasta que aparezca “30” en el visor y, a continuación, pulse ≠ AMS ±. 2 Para ajustar los segundos, gire ≠ AMS ± hasta que aparezca “15” en el visor y, a continuación, pulse ≠ AMS ±.
