MODE D'EMPLOI OH85NS SAMSUNG

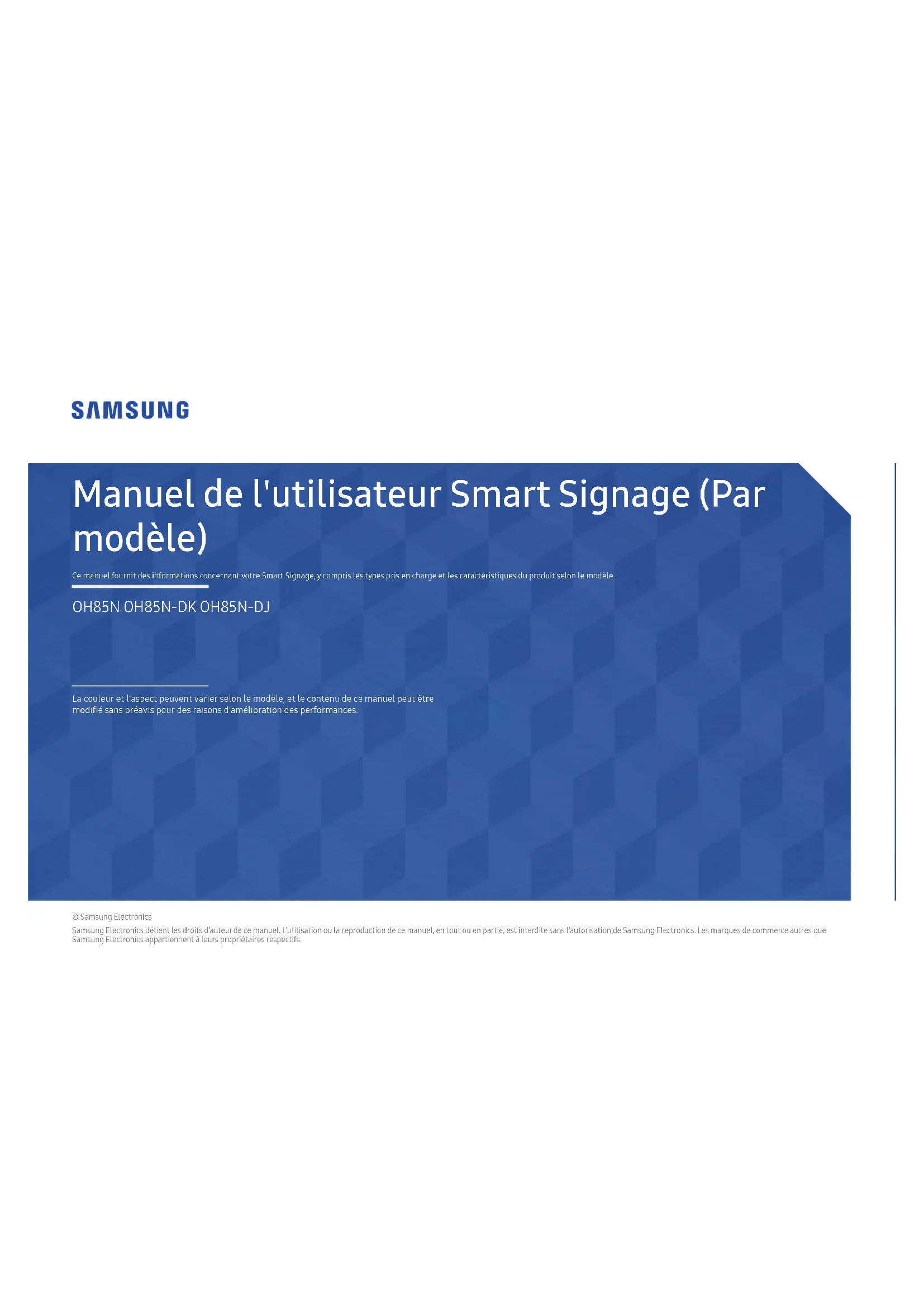

Manuel de l'utilisateur Smart Signage (Par modèle) Ce manuel fournit des informations concernant votre Smart Signage, y compris les types pris en charge et les caractéristiques du produit selon le modèle. © Samsung Electronics Samsung Electronics détient les droits d'auteur de ce manuel. L'utilisation ou la reproduction de ce manuel, en tout ou en partie, est interdite sans l'autorisation de Samsung Electronics. Les marques de commerce autres que Samsung Electronics appartiennent à leurs propriétaires respectifs. OH85N OH85N-DK OH85N-DJ La couleur et l'aspect peuvent varier selon le modèle, et le contenu de ce manuel peut être modié sans préavis pour des raisons d'amélioration des performances.Table des matières Préparation Vérification des composants 3 Pièces 4 Connecteurs 5 OH85N 5 OH85N-DK/OH85N-DJ 6 Avant d'installer l'appareil (guide d'installation) 7 Rotation 7 Ventilation 7 Avant la connexion des câbles 8 Guide de connexion du câble d'alimentation 11 Spécifications du support mural 16

Spécifications Général 17 Modes de minutage préréglés 18 Annexe Licence 203 Préparation

"Communiquez avec le fournisseur qui vous a vendu l'appareil s'il manque des composants. "L'aspect réel des composants peut différer des illustrations. Vérication des composants Guide de démarrage rapide Fiche de garantie (Non disponible dans certaines régions) Guide de réglementation Piles (AAA x 2) (Non disponible dans certaines régions) Télécommande Capuchon x 16 (Modèle pris en charge: OH85N) Pièce de retenue x 6 (Modèle pris en charge: OH85N-DK, OH85N-DJ)4 Pièces

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Capteur distant Pièces Description Capteur distant Appuyez sur un bouton de la télécommande tout en pointant cette dernière vers le capteur situé à l'avant du produit pour exécuter la fonction correspondante.

La télécommande de cet appareil risque de contrôler d'autres périphériques d'affichage par inadvertance si ceux-ci se trouvent dans le même espace. Utilisez la télécommande à une distance de 2.5 m à 4 m du capteur de l'appareil selon un angle de 30° depuis la gauche et la droite.

Rangez les piles usées hors de portée des enfants et mettez-les au recyclage.

Évitez de mélanger des piles neuves et usées. Remplacez les deux piles en même temps.

Retirez les piles lorsque la télécommande demeure inutilisée pendant une longue période.5 Connecteurs OH85N

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Entrée d'air Sortie d'air Port Description USB

Connexion à un périphérique USB. RJ45 Se branche au contrôle multiécran à l'aide d'un câbleLAN. (10/100 Mbps)

Utilisez un câble Cat7(de type *STP) pour la connexion. *Shielded Twist Pair. HDMI 1, HDMI 2 Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI. DP IN (UHD 60Hz) Se connecte à un PC à l'aide d'un câble DP.

Permet d'obtenir une qualité d'image nette lors de la visualisation de contenuUHD à 60 Hz. AUDIO OUT Transmet le son d'un appareil audio par le biais d'un câble audio. RS232C IN Connexion au MDC grâce à un adaptateur RS232C.

: emplacements du cache de protection6 OH85N-DK/OH85N-DJ

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Entrée d'air Sortie d'air Port Description 1 USB ¨ Connexion à un périphérique USB. 2 RJ45 Se branche au contrôle multiécran à l'aide d'un câbleLAN. (10/100 Mbps)

Utilisez un câble Cat7(de type *STP) pour la connexion. *Shielded Twist Pair. 3 HDMI 1, HDMI 2 Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI. 4 DP IN (UHD 60Hz) Se connecte à un PC à l'aide d'un câble DP.

Permet d'obtenir une qualité d'image nette lors de la visualisation de contenuUHD à 60 Hz. 5 AUDIO OUT Transmet le son d'un appareil audio par le biais d'un câble audio. 6 RS232C IN Connexion au MDC grâce à un adaptateur RS232C.

Avertissement: Ne touchez pas cet appareil ni les câbles connectés afin d'éviter tout risque de choc

électrique.7 Avant d'installer l'appareil (guide d'installation) Afin de prévenir les blessures, cet appareil doit être fixé solidement au plancher ou au mur conformément aux instructions d'installation.

• Assurez-vous que de faire installer le support mural par une entreprise agréée.
• Autrement, le support pourrait tomber et causer des blessures. • Assurez-vous de faire installer le support mural approprié. Rotation "Modèle pris en charge: OH85N "Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements.
• Pour utiliser le produit en mode portrait, faites-le pivoter dans le sens des aiguilles d'une montre jusqu'à ce que le témoin d'alimentation (A) soit positionné comme indiqué sur les images ci-dessous. 15°

"N'utilisez pas ce modèle installé au plafond, au sol ou sur une table. Ventilation "Modèle pris en charge: OH85N "OH85N-DK et OH85N-DJ sont des écrans à double face. Lors de l'installation du produit, laissez au moins 200mm entre le plafond et le sol, et maintenez la température ambiante en dessous de 50°C. "Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements. "Pour les produits utilisés en extérieur, ajoutez une cloison entre les évents d'entrée et de sortie pour séparer les flux d'air. Installation sur un mur perpendiculaire A Minimum 200 mmB Température ambiante: Sous 50 °C "Lorsque vous installez l'appareil sur un mur perpendiculaire, laissez un espace d'au moins 200mm entre l'appareil et la surface du mur pour la ventilation et assurez-vous que la température ambiante ne dépasse pas 50 °C.

Installation sur un mur encastré A Minimum 200 mmB Température ambiante: Sous 50 °C "Lorsque vous installez l'appareil sur un mur encastré, laissez l'espace indiqué ci-dessus entre l'appareil et le mur pour la ventilation et assurez-vous de garder la température ambiante sous 50 °C.

Avant la connexion des câbles OH85N

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Détachez les vis et retirez le cache.

Le câble doit être branché comme indiqué.

Tige en silicone Retirez la tige en silicone nécessaire pour l'épaisseur du câble à connecter. Les tailles d'orifice et l'épaisseur de câble correspondante sont différentes:

Orifice Ø8.5x 1: insérez le câble Ø 8.5 Replacez le cache, puis serrez les vis.

Après avoir branché tous les câbles, veillez à bien fermer le cache et à serrer les vis pour assurer l'étanchéité de l'appareil.

Insérez le câble approprié dans l'orifice duquel vous avez retiré la tige en silicone.9 OH85N-DK

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Retirez les vis des supports de chaque côté du produit.

Insérez le câble approprié dans l'orifice duquel vous avez retiré la tige en silicone.

Ouvrez l'écran auxiliaire ( ).

Lorsque tous les câbles sont connectés, repositionnez l'attache-câble ( ) sur le bas de l'écran principal ( ).

Retirez l'attache-câble ( ) situé en bas de l'écran principal ( ). Fermez complètement l'écran auxiliaire ( ), puis fixez les supports de chaque côté du produit.

Tige en silicone Retirez la tige en silicone nécessaire pour l'épaisseur du câble à connecter.10 OH85N-DJ

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Retirez les vis des supports de chaque côté du produit.

Insérez le câble approprié dans l'orifice duquel vous avez retiré la tige en silicone.

Ouvrez l'écran auxiliaire ( ).

Lorsque tous les câbles sont connectés, repositionnez la carte du circuit imprimé du support ( ) sur le bas de l'écran principal ( ).

Retirez la carte du circuit imprimé du support ( ) située en bas de l'écran principal ( ). Fermez complètement l'écran auxiliaire ( ), puis fixez les supports de chaque côté du produit.

Tige en silicone Retirez la tige en silicone nécessaire pour l'épaisseur du câble à connecter.11 Guide de connexion du câble d'alimentation

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. OH85N

Panneau de distribution Veillez à disposer d'un câble d'alimentation étanche de 8.5mm de diamètre pouvant supporter au moins 1800W.

Le câble d'alimentation doit être raccordé à un circuit dont l'intensité électrique est d'au moins 20A.

Placez la partie soudée (connectée) des câbles d'alimentation dans le produit.

Connectez les deux câbles d'alimentation l'un à l'autre. Soudez et isolez la partie connectée.

Replacez le cache arrière et serrez les vis.12 OH85N-DK

Panneau de distribution Veillez à disposer d'un câble d'alimentation étanche de 8.5mm de diamètre pouvant supporter au moins 1800W.

Les câbles d'alimentation de l'écran principal ( ) et de l'écran auxiliaire ( ) doivent être raccordés à des circuits dont l'intensité électrique est d'au moins 40A (20A x 2).

Lorsque tous les câbles sont connectés, repositionnez l'attache-câble ( ) sur le bas de l'écran principal ( ).

Connectez les deux câbles d'alimentation l'un à l'autre. Soudez et isolez la partie connectée.

Fermez complètement l'écran auxiliaire ( ), puis fixez les supports de chaque côté du produit.

Placez la partie soudée (connectée) des câbles d'alimentation dans le produit.13 OH85N-DJ

Panneau de distribution Veillez à disposer d'un câble d'alimentation étanche de 8.5mm de diamètre pouvant supporter au moins 1800W.

Les câbles d'alimentation de l'écran principal ( ) et de l'écran auxiliaire ( ) doivent être raccordés à des circuits dont l'intensité électrique est d'au moins 40A (20A x 2).

Lorsque tous les câbles sont connectés, repositionnez la carte du circuit imprimé du support ( ) sur le bas de l'écran principal ( ).

Connectez les deux câbles d'alimentation l'un à l'autre. Soudez et isolez la partie connectée.

Fermez complètement l'écran auxiliaire ( ), puis fixez les supports de chaque côté du produit.

Placez la partie soudée (connectée) des câbles d'alimentation dans le produit.14 Différentes couleurs de câbles d'alimentation par pays Lors de la connexion d'un câble d'alimentation externe, veillez à faire correspondre les couleurs de ses fils avec celles des 3fils à l'intérieur du câble d'alimentation du produit. La signification (Neutral, Live ou Ground) de chaque couleur de fil du câble d'alimentation externe peut différer selon le pays.

Reportez-vous au tableau suivant pour connecter correctement les fils ayant la même signification: Neutral Live Ground Pays BLEU MARRON VERT/JAUNE Others BLANC NOIR VERT ou VERT/JAUNE America BLEU MARRON VERT/JAUNE Europe NOIR ROUGE VERT/JAUNE India BLANC NOIR VERT ou VERT/JAUNE Taiwan & Japan15 Câblage

Modèle pris en charge: OH85N-DK

• Utilisez les pièces de retenue fournies ( ) pour placer correctement les câbles comme indiqué sur les images ci-dessous. Écran principal ( ) Écran auxiliaire ( )

Modèle pris en charge: OH85N-DJ

• Utilisez les pièces de retenue fournies ( ) pour placer correctement les câbles comme indiqué sur les images ci-dessous.

• Consultez le schéma représentant les broches pour relier l'entrée d'alimentation CA à la sortie d'alimentation CC lorsque le produit est utilisé à l'intérieur.

• Connectez les 4câbles du ventilateur ( ) à la rallonge du câble de la carte mère ( ) afin de refroidir le produit lorsqu'il est utilisé à l'intérieur.

No de broche. 2~6 7~12 Spéc. 24V GND16 Spécications du support mural

Modèle pris en charge: OH85N

Installez le support mural sur une paroi solide perpendiculaire au sol. Si vous installez le produit sur une paroi inclinée, il peut tomber et provoquer des dommages corporels graves. Avant d'attacher le support mural à des surfaces autres qu'une plaque de plâtre, veuillez communiquer avec votre vendeur le plus proche pour obtenir plus d'information.

N'utilisez pas un support mural susceptible de pencher.

Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou provoquer sa chute, ce qui pourrait causer des dommages corporels. Samsung n'est pas responsable de ce type d'accidents.

Ne laissez pas l'appareil allumé pendant l'installation du support mural. Cela pourrait entraîner des blessures corporelles dues à un choc électrique.

N'utilisez pas les trous de guidage pour le montage mural. Unité: mm A 1000 B 500 C 1118.4 D 750 E 92.5 F 40.8 G 94.8

TAILLE DES BOULONS M8

: Trous de montage mural (8points) : Trous de guidage (4points) (Ne pas utiliser les trous de guidage pour le montage mural)17 Spécications Nom du modèle OH85N / OH85N-DK / OH85N-DJ PanneauTailleClasse 85″ (84.5 pouces / 214.7 cm)Zone d'afchage1872 mm (H) x 1053 mm (V)Alimentation électriqueAC100-240V~ 50/60HzReportez-vous à l'étiquette à l'arrière de l'appareil car la tension standard peut varier d'un pays à l'autre.Considérations environnementalesFonctionnementTempérature: -22 °F – 122 °F (-30 °C – 50 °C)* Reportez-vous au guide d'installation pour une enceinte exposée à la lumière directe du soleil.Humidité: 10% – 80%, sans condensationRangementTempérature: -4 °F – 122 °F (-20 °C – 50 °C)Humidité: 5% – 95%, sans condensation* Applicable avant retrait de l'emballage du produit. "Prêt à l'emploiLe moniteur peut être installé et utilisé avec des systèmes Prêt à l'emploi (Plug-and-Play) compatibles. L'échange de données bi-directionnel entre le moniteur et le système PC optimise les réglages du moniteur. L'installation du moniteur s'opère automatiquement. Toutefois, vous pouvez personnaliser les réglages de l'installation si vous le souhaitez. "Étant donné la nature de la fabrication de cet appareil, environ 1 pixel par million (1ppm) peut apparaître plus clair ou plus sombre sur le panneau. Ce phénomène n'affecte pas le rendement de l'appareil. "Pour connaître en détail les caractéristiques de l'appareil, consultez le site Web de SamsungElectronics.

Général18 Modes de minutage préréglés

Cet appareil ne peut être réglé qu'à une seule résolution pour chaque taille d'écran afin d'obtenir une qualité d'image optimale en fonction de la nature du panneau. Une résolution différente de celle spécifiée risque de dégrader la qualité d'image. Pour éviter ce problème, il est recommandé de sélectionner la résolution optimale spécifiée pour votre produit. Nom du modèle OH85N / OH85N-DK / OH85N-DJ Synchronisation Fréquence horizontale 15-135 kHz (HDMI), 30-135 kHz (DP) Fréquence verticale 24-75 Hz (HDMI), 30-75 Hz (DP) Résolution Résolution optimale 3840 x 2160 à 60 Hz Résolution maximale 3840 x 2160 à 60 Hz

Fréquence horizontale Le temps requis pour balayer une seule ligne de gauche à droite de l'écran est désigné par cycle horizontal. La valeur réciproque du cycle horizontal se nomme fréquence horizontale. La fréquence horizontale se mesure en kHz.

Fréquence verticale L'appareil afche une seule image plusieurs fois par seconde (comme un tube uorescent) pour obtenir le résultat vu par le téléspectateur. Le nombre d'apparition de l'image par seconde se nomme fréquence verticale ou taux de rafraîchissement. La fréquence verticale se mesure en Hz.19 L'écran sera automatiquement réglé si un signal faisant partie des modes de signaux standard suivants est transmis à votre PC. Si le signal transmis par votre PC ne fait pas partie des modes de signaux standard, l'écran sera probablement vide avec le témoin allumé. Dans un tel cas, modifiez les réglages d'après le tableau suivant en vous reportant au manuel de l'utilisateur de la carte vidéo Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d'horloge (MHz) Polarité de synchronisation (H/V) IBM, 640 x 480 31.469 59.940 25.175 -/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 720 45.000 60.000 74.250 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d'horloge (MHz) Polarité de synchronisation (H/V) VESA, 1366 x 768 47.712 59.790 85.500 +/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1600 x 900 60.000 60.000 108.000 +/+ VESA, 1680 x 1050 65.290 59.954 146.250 -/+ VESA, 1920 x 1080 67.500 60.000 148.500 +/+ VESA, 2560 x 1440 88.787 59.951 241.500 +/- CEA, 3840 x 2160 (HDMI)
