Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur américain
Dimensions (HxLxP)	178 x 91 x 71 cm
Capacité totale	510 litres
Type de froid	Froid ventilé
Classe énergétique	A+
Système de filtration	Filtre à eau intégré
Nombre de tiroirs	2 tiroirs à légumes
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Distributeur d'eau et de glaçons
Maintenance	Nettoyage régulier des joints et des filtres
Sécurité	Système de verrouillage des commandes
Garantie	2 ans

FOIRE AUX QUESTIONS - WRS571CIHW WHIRLPOOL

Pourquoi mon réfrigérateur WHIRLPOOL WRS571CIHW ne refroidit-il pas correctement ?

Vérifiez que le thermostat est réglé à la température appropriée, généralement entre 1 et 4 °C. Assurez-vous également que les ventilations ne sont pas obstruées par des aliments.

Comment dégivrer mon réfrigérateur WHIRLPOOL WRS571CIHW ?

Débranchez le réfrigérateur et laissez les portes ouvertes pour permettre au givre de fondre naturellement. Vous pouvez également utiliser un ventilateur pour accélérer le processus.

Le réfrigérateur émet un bruit étrange, que dois-je faire ?

Vérifiez si le réfrigérateur est de niveau et si rien ne touche les ventilateurs internes. Si le bruit persiste, il pourrait s'agir d'un problème avec le compresseur ou un autre composant.

Comment nettoyer les filtres à eau de mon réfrigérateur WHIRLPOOL WRS571CIHW ?

Remplacez le filtre à eau tous les six mois ou comme recommandé. Pour le nettoyer, suivez les instructions du manuel d'utilisation pour retirer et rincer le filtre à l'eau froide.

Pourquoi l'éclairage intérieur de mon réfrigérateur ne fonctionne-t-il pas ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la. Si l'ampoule est en bon état, le problème peut provenir du circuit électrique, et un technicien doit être consulté.

Comment régler la température de mon réfrigérateur WHIRLPOOL WRS571CIHW ?

Accédez au panneau de contrôle situé à l'intérieur du réfrigérateur pour ajuster le réglage de la température. Consultez le manuel d'utilisation pour des instructions détaillées.

Mon réfrigérateur WHIRLPOOL WRS571CIHW fuit, que faire ?

Vérifiez si le bac d'égouttement est plein ou si les joints de porte sont endommagés. Si le problème persiste, contactez un technicien pour une inspection plus approfondie.

Comment activer le mode vacances sur mon réfrigérateur ?

Consultez le manuel d'utilisation pour activer le mode vacances, qui peut réduire la consommation d'énergie pendant votre absence.

MODE D'EMPLOI WRS571CIHW WHIRLPOOL

Mise au rebut appropriée

devoirevieuxréfrigérateur 57

INSTRUCTIONS D'INSTALLATION 57

Déballage du réfrigérateur 57

Retrait, réglage de l'aplomb

et alignment des portes 58

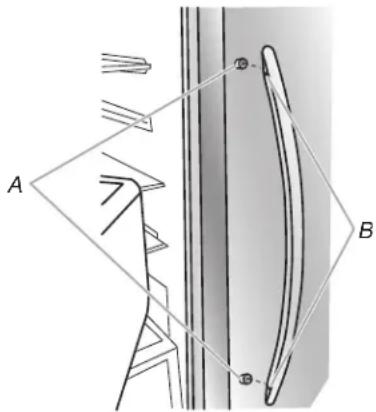

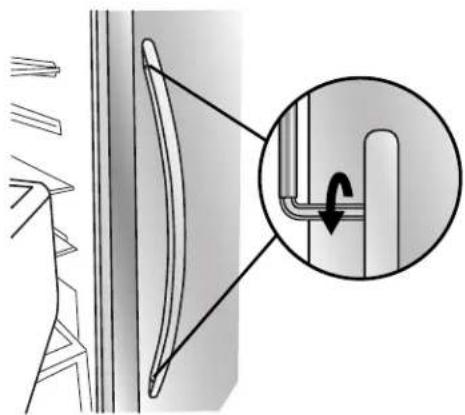

Installation et demontage des poignées.... 61

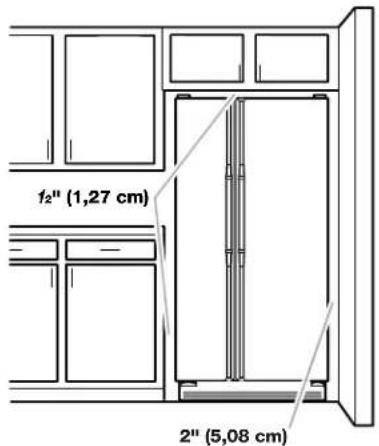

Exigences d'emplacement 62

Spécifications électriques 62

Spécifications de l'alimentation en eau.... 63

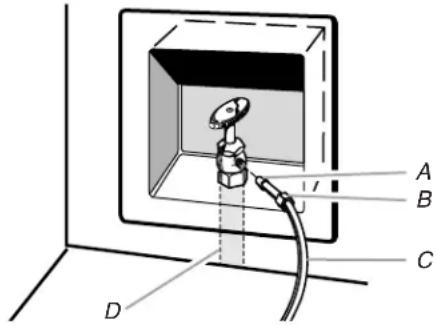

Raccordement de la canalisation d'eau .... 63

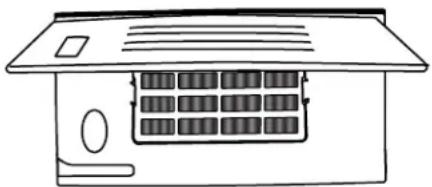

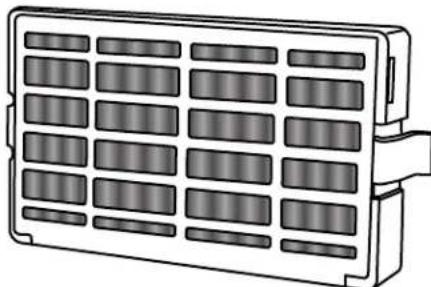

Installation du filtré à air 65

Installation du sachet de

conservation pour produits frais 66

UTILISATION DU REFRIGERATEUR 67

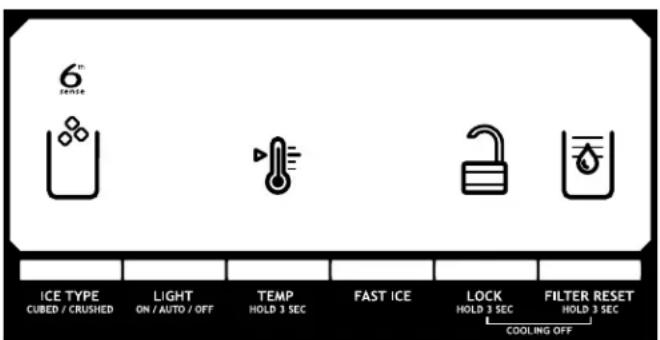

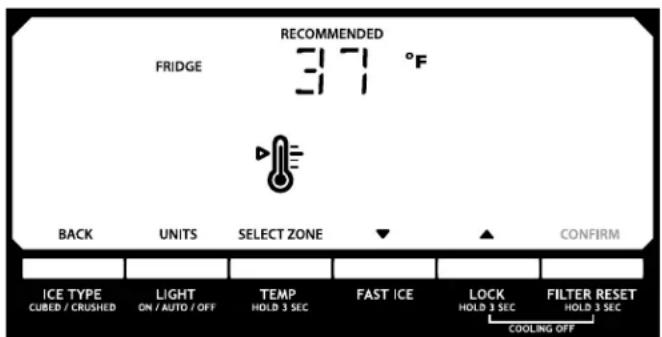

Utilisation des commandes 67

Commande de températe

Dans le tiroir convertible 69

Réglage de l'humidité

Dans le bac à légumes 69

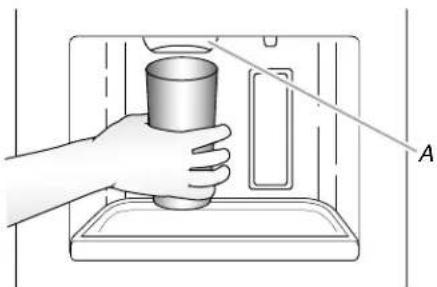

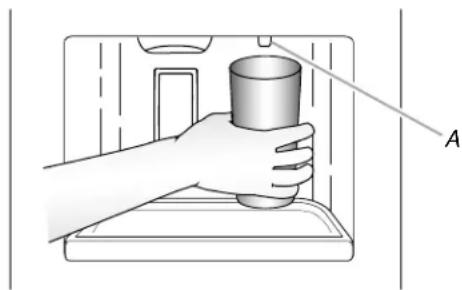

Distributeurs d'eau et de glaçons 69

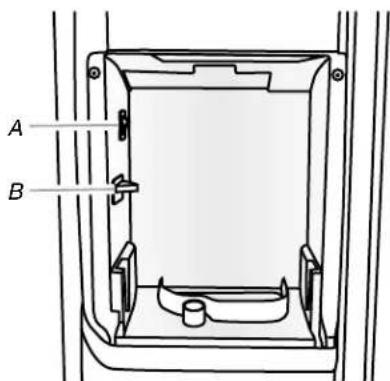

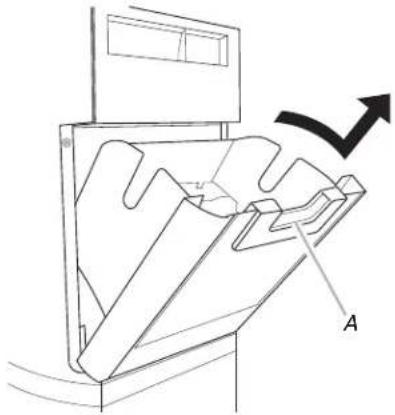

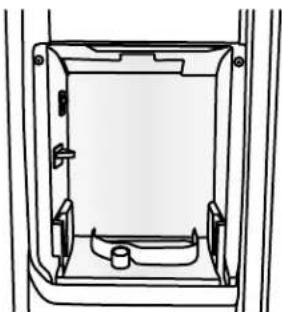

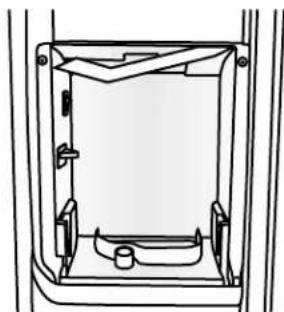

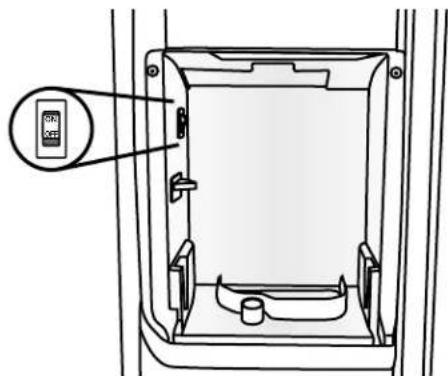

Machine à glaçons et bac d'entreposage .. 71

Système de filtration de l'eau 72

ENTRETIEN DU REFRIGERATEUR 73

Nettoyage. 73

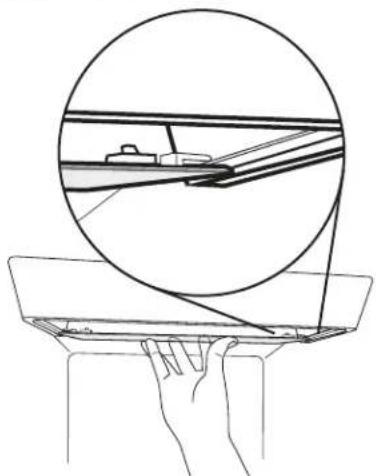

Lampes 73

Entretien avant les vacances

ou lors d'un démenagement 75

RÉSOLUTION DE PROBLEMES. 76

ACCESSIONS 81

FEUILLE DE DONNÉES

SUR LA PERFORMANCE. 82

GARANTIE. 83

REFRIGERATOR SAFETY

Nous you REMERCIONS d'avoir acheté ce produit de haute qualite. Enregisterer voire nouveau refrigerateur sur le site internet www.whirlpool.ca.

Pour reference ultérieure, consigner par écrit les numéroes de modèle et de série de votre produit. Ceux-ci sont situés sur la paroi interne du compartment de réfrigération.

Nombre de modulo Numéro de série

SECURITE DU RÉFRIGÉRATEUR

Votre sécurité et celle des autres est très importante.

Nous donnns de nombreux messages de securite importants dans ce manuel et sur voitre appareil menager. Assurez-vous de tous lire tous les messages de securite et de you conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

IMPORTANT INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT : Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du réfrigerateur, prendre quelques précautions fondamentales, y compris les suivantes :

• Brancher l'appareil sur une prise à 3 alveoles reliée à la terre.
  Ne pas enlever la broche de liaison à la terre.
  Ne pas utiliser un adaptateur.
• Ne pas utiliser un cable de rallonge.
  Débrancher la source de courant électrique avant l'entretien.
• Replacer pièces et panneaux avant de faire la remise en marche.
  Enlever les portes de votre vieux réfrigerateur.
  Utiliser un produit de nettoyage ininflammable.

Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigerateur.
Utiliser deux ou plus de personnes pour déplacer et installer le réfrigerateur.
- Debrancher le réfrigerateur avant l'installation de la machine à gacons (seulement pour modèles préts à receiveoir une machine à gacons).
Utiliser un verre robuste pour prendre des glaçons (sur certains modèles).
- Ne pas heurter les portes en verre du réfrigérateur (sur certains modèles).

CONSERVEZ CES INSTRUCTIONS

Avertissements de la proposition 65 de l'Etat de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l'Etat de Californie pour etre a lorigine de cancers.

AVERTISSEMENT: Ce produit contient au moins un produit chimique connu par l'Etat de Californie pour etre a lorigine de malformations et autres deficences de naissance.

Mise au rebut appropriée de votreieux réfrigérateur

AVERAGEMENT

Risque de suffoquer

Enlever les portes de votre vais refrigerateur.

Le non-respect de cette instruction peut cause un décès ou des lésions cérébrales.

IMPORTANT: L'emprisonnement et l'étouffement des enfants ne sont pas un problème du passé. Les réfrigerateurs jetsés ou abandonnés sont encore dangereux, même s'ils sont laissés abandonnés pendant "quelques jours seulement". Si vous vous débarrasssez de votreieux réfrigerateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents.

Avant de jeter vous derniers réfrigerateur ou congélateur :

Enlever les portes.

Laisser les tablettes en place de sorte que les enfants ne poussent pas y pénétrer facilement.

Renseignements importants à propos de la mise au rebut des fluides réfrigerants :

Mettre le réfrigerateur au rebut conformément à la reglementation fédérale et locale. Les fluides réfrigerants doivent être evacués par un technicien certifié et/agree par l'EPA conformément aux procédures établies.

INSTRUCTIONS D'INSTALLATION

Déballage du réfrigérateur

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

Retirer les matériaux d'emballage. Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésiif ou la colle. Ces produits peuvent endommager la surface de votre réfrigerateur. Pour plus de renseignements, voir "Sécurité du réfrigerateur".

Déplacement de votre réfrigerateur :

Votre réfrigerateur est lourd. Lors du déplacement de votre réfrigerateur pour le nettoyage ou un entretien ou réparation, veiller à recouvrir le plancher avec du carton ou un panneau de fibres dures pour éviter qu'il ne subisse tout dommage. Toujours tirer le réfrigerateur tout droit lors de son déplacement. Ne pas incliner le réfrigerateur d'un côté ou de l'autre ni le "faire marcher" en essayant de le déplacer car le plancher pourrait être endommagé.

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de l'eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Le verre trempe est concu pour éclater en d'innombrables pieces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Les saisir à deux mains lors de leur dépose afin d'éviter de les faire tomber.

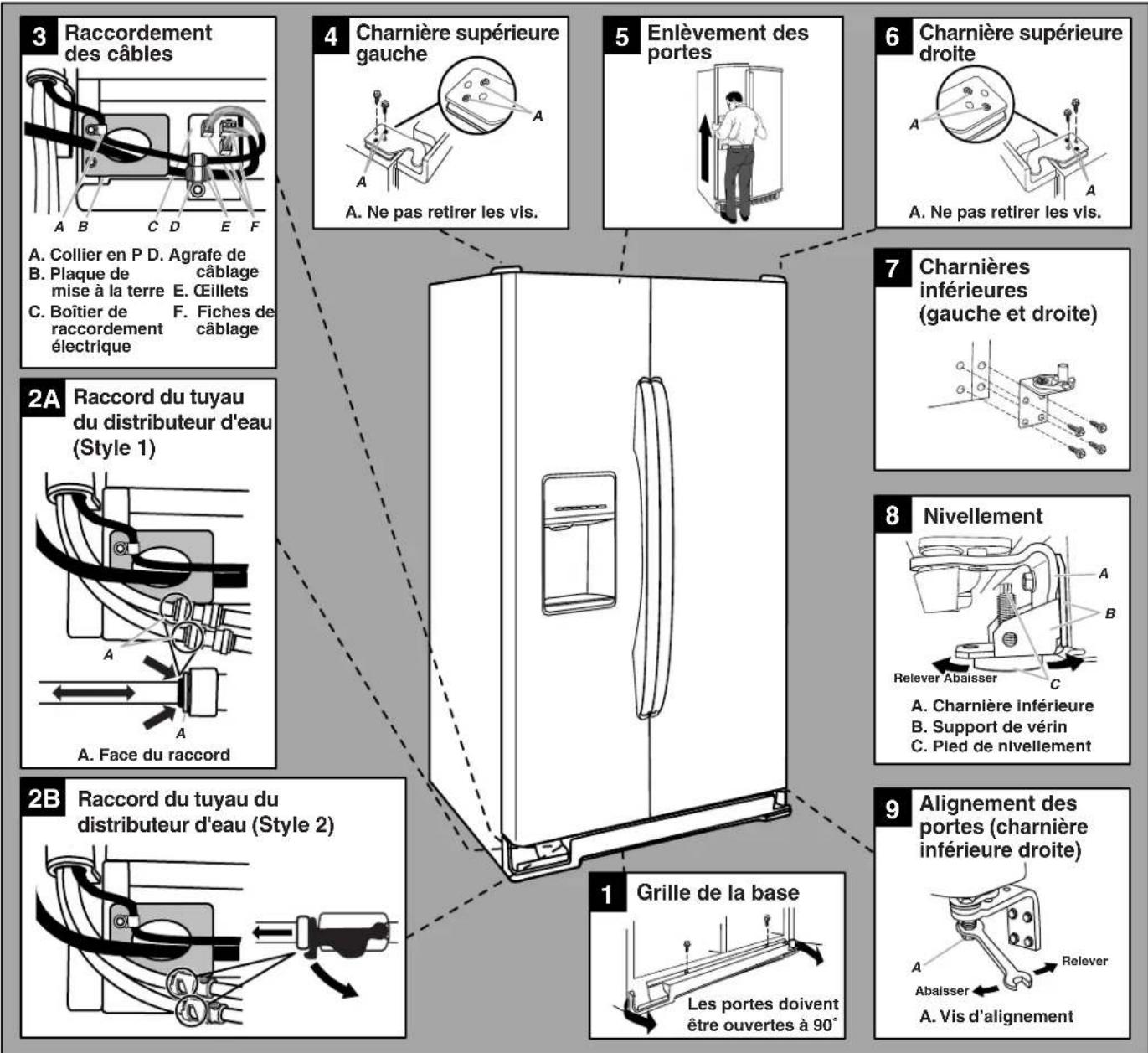

Retrait, réglage de l'aplomb et alignment des portes

Rassemblier les outils et pieces nécessaires et dire toutes les instructions avant de commencer l'installation. Conserver ces instructions pour reference ultérieure.

IMPORTANT: Les illustrations sur cette page correspondant aux modèles dont le bac d'entreposage à glaçons est installé sur la porte. Sur les modèles dont le bac d'entreposage à glaçons est installé à l'intérieur du conge lateur, les configurations du cablage et du tube du distributeur d'eau sont plus simples que celles figurant sur ces illustrations. Veuillez tire toutes les instructions des pages suivantes pour plus de renseignements.

REMARQUE: Avant de déplacer l'apparéil jusqu'à dans votre domicile, prendre les mesures de l'entrée afin de déterminer s'il est nécessaire d'otier les portes de réfrigerateur et de congélateur. S'il s'avéré nécessaire d'otier les portes, voir les instructions ci-dessous. IMPORTANT: Avant de commencer, tourner la commande du réfrigerateur à OFF (arrêt) ou désactiver le refroidissement. Débrancher le réfrigerateur ou déconneter la source de courant électrique. Retirer les alimentés, le bac d'entreposage à glaçons (sur certains modèles), et tout balconnet régiable ou compartmentement utilisé des portes.

OUTILLAGE NÉCESSAIRE :

Niveau à bulle, tournevis Phillips, clé hexagonale de 316 , clé à douille à tête hexagonale de 14 , clés plates de 14 et 516 ou clé à molette, carré d'entrainment ou clé à douille à tête hexagonale de 32 .

Enlever les portes

A VERTISSEMENT

Risque de chocolélectrique

Déconnecter la source de courant électrique avant d'enlever les portes.

Le non-respect de cette instruction peut cause un décès ou un choc électrique.

1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique.
2. Ouvrir les deux portes à 90^ . Retirer la grille de la base en retardant les deux vis puis en tirant sur les angles extérieurs. Voir dessin 1.

REMARQUE: Les portes ne doivent être ouvertes qu'à 90^ . Si elles sont entièrement ouvertes, la grille de la base ne s'enlevera pas.

1. Déconnecter le tuyau d'eau situé derrière la grille de la base du côte de la porte du congelateur. Le tube du distributeur passée à travers la charnière de porte et doit être débranché pour permettre le retrait de la porte.

REMARQUE: Pour les modèles dont le bac d'entreposage à glacons est installé sur la porte, il y a deux raccords de tuyau d'eau, tel qu'illustré. Sur les modèles dont le bac d'entreposage à glacons est installé à l'intérieur du congélateur, il n'y a qu'un seul raccord de tuyau d'eau.

Style 1: Appuyer sur l'anneau externe coloré contre la partie avant du raccord et tirer le tuyau d'eau pour le dégager. Voir dessin 2A.

REMARQUE: Maintainir le connecteur de la canalisation d'eau fixé au tuyau qui passée sous le congelateur. La porte ne peut être enlevée si le connecteur est toujours fixé au tuyau qui passée par la charnière de porte.

■ Style 2: Tirer fermement sur l'attache pour libérer le tuyau d'eau puis le dégager. Voir dessin 2B.

REMARQUE: Laisser l'attache fixée au tuyau qui passés sous le concélateur.

1. Déconnecter le cablage situé derrière la grille de la base du côte de la porte du congelateur. Voir dessin 3.

Sur les modeles avec le bac d'entreposage à glaçons installé sur la porte :

REMARQUE: Deux faisceaux de câblage sont acheminés sous le concélateur - un gros faisceau de câblage avec un gros œillet et deux fiches blanches au bout et un petit faisceau de câblage avec un petit œillet et une fiche jaune au bout.

Retrirer le collier en P avec une clé à douille à tête hexagonale de 1 / 4 . Retrirer le petit faisceau de cablage du collier en P.
Oter l'agrafe de cablage avec une clé à douille à tete hexagonale de 1 / 4
- Tirer le boitier de raccordement électric pour le dégager de dessous le réfrigérateur. Débrancher les fiches de câblage.

Tirer douclement le gros faisceau de câblage (comportant les deux fiches blanches) et le faire passer dans la plaque de mise à la terre.

Sur les modeles avec le bac d'entreposage à glaçons installé dans le congélateur :

REMARQUE: La configuration du câblage est plus simple que celle figurant sur dessin 3. Il n'y a qu'un seul faisceau de câblage avec une fiche, et il n'y a pas de plaque de mise à la terre.

Oter l'agrafe de cablage avec une clé à douille à tête hexagonale de 1 / 4
- Tirer le boîtier de raccordement électric pour le dégager de dessous le réfrigérateur. Débrancher la fiche de câblage.

1. Fermer les deux portes et les garder fermées jusqu'à ce que vous soyez prét à les soulever pour les dégager de la caisse.
2. Utiliser une clé hexagonale de 3116 pour enlever les vis de la charnière supérieure gauche, tel qu'illustré. Voir dessin 4.

IMPORTANT: Ne pas-retirer l'une des vis A.

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour soulever la portedu congelasteur.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

1. Soulever verticalement la porte du congelateur pour la dégager de la charnière inférieure. Voir dessin 5. Le tuyau d'eau et le câblage demeurent joints à la porte du congelateur et passent à travers la charnière inférieure gauche.

REMARQUE: Cette opération nécessitera peut-être l'aide de deux personnes - une pour soulever la porte et l'autre pour faire passer le tuyau d'eau et le câblage par la charnière.

Sur les modèles avec le bac d'entreposage à glaçons installé sur la porte :

S'assurer que le trou de la charnière est libre de toute obstruction puis tirer doucement un tuyau d'eau à travers la charnière. (Éviter de déformer le tuyau.) Ensuite, tirer doucement l'autre tuyau d'eau à travers la charnière, en évitant toujours toute déformation. Enfin, tirer doucement le faisceau de câblage (y compris l'oeillet et les fiches de câblage) à travers la charnière.

Sur les modèles avec le bac d'entreposage à glaçons installé dans le congealateur :

S'assurer que le trou dans la charnière est libre de toute obstruction puis tirer doucement le tuyau d'eau à travers la charnière. (Eviter de déformer le tuyau). Ensuite, tirer doucement le faisceau de câblage (y compris l'eellet et la fiche de câblage) à travers la charnière.

IMPORTANT : Faire reposer la porte sur le côte, sur une surface souple et propre telle une serviette, une couverture ou un morceau de carton. Ceci permettra d'eviter d'endommager la porte, le tuyau d'eau et le câblage.

1. Utiliser une clé hexagonale de 3116 pour enlever les vis de la charnière supérieure droite, tel qu'illustré. Voir dessin 6.

IMPORTANT: Ne pas-retirer l'une des vis A.

1. Soulever verticalément la porte du réfrigérateur pour l'enlever de la charnière inférieure.

IMPORTANT: Faire reposer la porte sur le côte, sur une surface souple et propre telle une serviette, une couverture ou un morceau de carton. Ceci permettra d'eviter d'endommager la porte.

1. Il peut ne pas être nécessaire d'enlever les charnières inférieures pour faire passer le réfrigerateur dans un cadre de porte. Les deux charnières à la base ont une construction similaire.

Si nécessaire, utiliser un carre d'entrainment ou une clé à douille à tête hexagonale de 3% pour enlever les charnières du bas. Voir dessin 7.

IMPORTANT: Les supports de verin sont montés derrière les charmières. Si l'on retire les charmières, s'assurer que les supports de verin sont réinstallés lorsqu'on remet les charmières en place.

Réinstaller les portes et les charnières

1. Réinstaller les deux charnières inférieures, si elles ont été enlevées. S'assurer que les supports de verin sont assemblés derrière les charnières. Serrer les vis.

IMPORTANT : Lorsque les vis sont correctement serrées, il ne doit pas y avoir d'espace entre le réfrigerateur, le support de ∀érin et la chamière.

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour soulever la portedu congelasteur.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

1. Avant de replacer la porte du congélateur sur la charnière inférieure gauche, introduire le petit faisceau de cablage dans la charnière.

Sur les modeles avec le bac d'entreposage à glaçons installé sur la porte :

Faire passer le petit faisceau de cablage à travers la charnière. On aura peut-être besoin d'aide pour cette opération.
IMPORTANT: Ne pas introduire le gros faisceau de câblage dans la charnière. Ce faisceau de câblage est concu pour couir directement de la porte aux connexions sous le congelateur. Le fait d'introduire le gros faisceau de câblage de force dans la charnière pourrait endommager la porte et/ou le câblage et empêcher la porte de fermer correctement.
Faire passer les deux tuyaux d'eau à travers la charnière inférieure gauche puis réinstaller la porte du congelateur sur la charnière. On aura peut-être besoin d'aide pour cette opération.
Sur les modeles avec le bac d'entreposage à glaçons installé dans le congélateur :
Faire passer le faisceau de câblage à travers la charnière.
On aura peut-être besoin d'aide pour cette opération.
Introduire le tuyau d'eau dans la charnière inférieure gauche puis réinstaller la porte du concélateur sur la charnière. On aura peut-être besoin d'aide pour cette opération.
REMARQUE : Fournir un appui additionnel pour les portes pendant que les charnières supérieures sont replacées. Ne pas dépendre des aimants des portes pour tenir les portes en place pendant que vous faites le travail.
3. Aligner et réinstaller la charnière supérieure gauche tel qu'indiqué. Voir dessin 4. Serrer les vis.
4. Reconnecter le tuyau d'eau et le cable.
IMPORTANT: Ne pas Emmeter le tuyau d'eau et les faisceaux de câblage en les reconnectant.

Sur les modeles avec le bac d'entreposage à glaçons installé sur la porte :

Raccordement de l'eau - Style 1: Enfencer le tuyau d'eau plus gros de 5 / 16'' (7,94 mm) dans le raccord bleu jusqu'à ce qu'il s'arrête, puis enfencer le tuyau d'eau plus petit de 1 / 4'' (6,35 mm) dans le raccord vert jusqu'à ce qu'il s'arrête. Voir dessin 2A.

Raccordement de l'eau - Style 2: Enconcer le tuyau d'eau noir à extrémité bleue dans le raccord bleu jusqu'à ce qu'il s'arrête. Refermer l'attache sur le tuyau en veillant à ce qu'elle s'emboite. Répéter cette opération pour le tuyau d'eau noir à extrémité rouge et le raccord rouge. Voir dessin 2B.

Réinstaller le collier en P autour du petit faisceau de câblage (avec une fiche jaune), puis replacer le collier en P sur le trou de vis supérieur de la plaque de mise à la terre. Voir dessin 3.
Faire passer doucement le gros faisceau de cablage (comportant les deux fiches blanches) à travers le trou de la plaque de mise à la terre, de sorte que le cablage passé derrière le côté droit de la plaque de mise à la terre. Voir dessin 3.

REMARQUE: Le gros faisceau de câblage doit toujours se trouver sous le petit faisceau de câblage.

Raccorder les fiches de cablage au boitier de raccordement électrique, puis pousser le boitier sous le réfrigerateur pour le remettre en place. Aligner le trou gauche du rebord avant du boitier avec le trou droit du croisillon de la base du réfrigerateur. Voir dessin 3.
Réinstaller l'agrafe de cablage sur les oeillets. Installer d'abord l'eellet plus petit dans le sommet de l'attache, puis l'eellet plus gros dans le bas de l'attache (dans la partie la plus proche du trou de vis). Voir dessin 3.
Aligner le trou de vis de l'attache dans le trou de gauche du boitier électric et le trou de croisillon, puis visser dans l'attache avec une seule vis. Serrer la vis. Voir dessin 3.

IMPORTANT: Une fois raccordés, les faisceaux de câblage ne doivent pas être tendus. On doit laisser un certain mou pour permettre à la porte du congealateur de s'ouvoir correctement.

Sur les modèles avec le bac d'entreposage à glaçons installé dans le congélateur :

Raccordement de l'eau - Style 1: Enfoncer le tuyau d'eau dans le raccord jusqu'à ce qu'il s'arrête. Voir dessin 2A.

Raccordement de l'eau - Style 2: Enconcer le tuyau d'eau dans le raccord jusqu'à ce qu'il s'arrête. Refermer l'attache sur le tuyau en veillant à ce qu'elle s'emboite. Voir dessin 2B.

Rebrancher le cablage sur le boitier, puis pousser le boitier sous le réfrigerateur pour le remetre en place. Aligner le trou gauche du rebord avant du boitier avec le trou droit du croisillon de la base du réfrigerateur. Voir dessin 3.
- Réinstaller l'agrafe de câblage sur l'eellet. Voir dessin 3.
Aligner le trou de vis de l'attache dans le trou de gauche du boitier électrique et le trou de croisillon, puis visser dans l'attache avec une seule vis. Serrer la vis. Voir dessin 3.

IMPORTANT: Une fois raccordé, le câblage ne doit pas être tendu. On doit laisser un certain mou pour permettre à la porte du congelateur de s'ouvoir correctement.

1. Réinstaller la porte du réfrigerateur en soulevant la porte pour la placer sur la charnière inférieure droite.

2. Aligner et réinstaller la charnière supérieure droite tel qu'indiqué. Voir dessin 6. Serrer les vis.

3. Réinstaller le bac d'entrepassage à glaçons (sur certains modèles) et tout balconnet réglable ou compartmentement utilisaire de la porte.

A VERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causeur un décès, un incendie ou un choc électrique.

1. Brancher le réfrigérateur sur une prise à 3 alveoles reliée à la terre.

Nivellement et fermetre des portes

Le réfrigerateur comporte deux pieds avant régibles, l'un à droite et l'autre à gauche. Dans la plupart des cas, le réfrigerateur devrait être stable lorsque les deux pieds touchent le plancher. Si vous réfrigerateursemblé instable ou si vous désirez que les portes se ferment plus facilement,ajuster l'inclinaison du réfrigerateur en observant les instructions ci-dessous :

1. Déplacer le réfrigerateur à sa position finale. Ouvrir les deux portes à 90^ etsterol la grille de la base,si nécessaire.Voir dessin 1.
2. Les deux pieds de nivellement sont situés sur les supports de chaque côte du produit. Voir dessin 8.

REMARQUE: Le fait d'exercer une pression contre le dessus du réfrigerateur permet d'alleger le poids appliqué aux pieds de nivellement. Ceci facilité les réglages.

1. Utiliser une clé plate de 14 ou une clé à molette pour régler les pieds de nivlement. Tourner le pied de nivlement vers la gauche pourSoulever ce côté du produit ou vers la droite pour abaiser ce côté.
   REMARQUE: Les deux pieds de nivellement doivent être bien en contact avec le sol et les roulettes ne doivent pas toucher le sol. Cet arrangement vise à empêcher le réfrigérateur de rouler vers l'avant à l'ouverture des portes.
2. Ouvrir à nouveau les deux portes et s'assurer qu'elle ferment tel que désire. Si ce n'est pas le cas, incliner le réfrigérateur un peu plus vers l'arrière en tournant les pieds de nivlement vers la gauche. Plusieurs tours peuvent être nécessaires et il convient de tourner les deux pieds de nivlement de façon égale.
3. Utiliser un niveau à bulle pour contrôler l'aplomb du réfrigérateur.

REMARQUE: Chaque fais que l'on déplace le réfrigérateur, tournier les pieds de nivlementment vers la droite jusqu'à ce qu'il ne soit plus en contact avec le sol. Ceci permet au réfrigérateur de rouler plus facilement.

Alignement des portes

Lorsqu'un réfrigerateur n'est pas d'aplomb transversalement, on peut avoir l'impression que ses portes ne sont pas bien alignées. Si I'utilisateur a cette impression, utiliser les instructions de la section précédente pour controller l'aplomb.

Les portes sont conçues pour avoir des hauteurs légèrement différentes lorsque le réfrigerateur est vide, afin de prendre en compte le poids des aliments qui seront placés dans les portes. Si les portes ne sont toujours pas alignées après avoir contrôle l'aplomb et rempli le réfrigerateur d'aliments, suivre les étapes ci-dessous pour régler l'alignement des portes.

1. Ouvrir les deux portes à 90^ etsterol la grille de la base, sinecessaire.Voir dessin 1.
2. Localiser la vis d'alignement sur la charniere inférieure de la porte du réfrigérateur. Voir dessin 9.
3. Utiliser une clé plate de 5116 ou une clé à molette pour tourner la vis. Pour augmenter la hauteur de la porte du réfrigerateur, tourner la vis vers la droite. Pour diminuer la hauteur de la porte, tourner la vis vers la gauche.
4. Vérifier que les portes sont alignées au sommet. Si nécessaire, continuer à tourner la vis d'alignement jusqu'à ce que les portes soient alignées.
5. Ouvrir les deux portes à 90^ . Réinstaller la grille de la base. Voir dessin 1.

Installation et démontage des poignées

PIECES COMPRISES : Poignées de porte (2), clé hexagonale de 1/8 , vis de blocage (de rechange)

Installation des poignées :

REMARQUE: Les vis de blocage pour le montage de la poignée sont préinstallées dans la poignée.

1. Retirer les poignées de l'emballage à l'intérieur du réfrigerateur.
   REMARQUE : Afin d'éviter d'érafler le revêtement, placer les poignées sur une serviette ou une autre surface souple.
2. Ouvrir la porte du congelateur. Placer la poignée sur les vis d'épaulement montées sur la porte du réfrigerateur en orientant les vis de blocage vers le congelateur.

A. Vis d'épaulement
B. Vis de blocage à l'intérieur de la poignée

1. Pousser fermement la poignee vers la porte jusqu'à ce que la base de la poignée soit en affleurement avec la porte.
2. Tout en maintainant la poignée, insérer l'extrémité courte de la clé hexagonale dans le trou supérieur et faire légèrement pivoter la clé hexagonale jusqu'à ce qu'elle soit engagée dans la vis de blocage.

1. Serrer la vis de blocage jusqu'à ce qu'elle commence à toucher la vis d'épaulement en la tournant dans le sens horsaire.
2. Répéter les étapes 4 et 5 pour commencer à serrer la vis de blocage inférieure.
3. Une fois que les deux vis de blocage ont eté partiellement serrées tel que décrit dans les étapes précédentes, resserrer complètement les vis de blocage inférieures et supérieures.

IMPORTANT : Lorsque les vis semblant serrées, les serrer d'un quart de tour supplémentaire. Sans ce serrage supplémentaire, la poignée ne sera pas correctement installée.

1. Ouvrir la porte du réfrigerateur et fermer la porte du concélateur. Répéter les étapes 2 à 7 pour installer l'autre poignée sur la porte du concélateur en orientant les vis de blocage vers le réfrigerateur.
2. Conserver la clé hexagonale et toutes les instructions.

Retrait des poignées :

1. Tout en maintainant la poignée, insérer l'extrémité courte de la clé hexagonale dans le trou de vis de blocage inférieur et faire légération pivoter la clé hexagonale jusqu'à ce qu'elle soit engagée dans la vis de blocage.
2. Desserrer la vis de blocage en la tournant d'un quart de tour à la fois dans le sens anthoraire.
3. Régier les étapes 1 et 2 pour la vis de blocage supérieure.
   Dégager la poignée de la porte en la tirant doucement.
4. Si nécessaire,-retirer les vis d'epaulement de la porte avec un tournevis Phillips.

Exigences d'emplacement

AVERAGE

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigerateur.

Le non-respect de cette instruction peut cause un décès, une Explosion ou un incendie.

IMPORTANT: Ce réfrigerateur est concu pour un usage domestique, à l'intérieur uniquement.

Pour obtenir une aération appropriée pour votre réfrigerateur, laisser un espace de 12 (1,27 cm) de chaque côte et au sommet. Laisser un espace de 1" (2,54 cm) derrière le réfrigerateur. Si vous réfrigerateur comporte une machine à glaçons, s'assurer qu'un espace additionnel est prévu à l'arrière pour permettre les raccordements des conduits d'eau. En cas d'installation du réfrigerateur pres d'un mur fixe, laisser un minimum de 2" (5,08 cm) de chaque côte (selon le modele) pour permettre aux portes de s'ouvrir sans obstruction.

REMARQUES :

• Ce réfrigerateur est donc pour être utilisé dans un endroit où la température est comprise entre un minimum de 55^ ( 13^ ) et un maximum de 110^ ( 43^ ). La plage de température ambiente ideale pour une performance optime est comprise entre 60^ ( 15^ ) et 90^ ( 32^ ). Respecter cette plage de température permet aussi de réduire la consommation d'électricité et d'optimiser l'efficacité du refroidissement. Il est recommendé de ne pas Installer le réfrigerateur pres d'une quelconque source de chaleur, tel un four ou un radiateur.
  La largeur normale de la cavite d'encastrement doit etre d'au moins 36" (91,44 cm) pour I installation du produit. Cependant, si le produit est place contre une paroi relativement longue et si on peut pouvoir retirer les bacs a legumes, il convient d'elargar la cavite de 18"(45,72 cm). On recommande donc une cavite d'encastrement d'une largeur totale de 54" (137,16 cm).

Spécifications électriques

AVERAGE

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

Avant de placer le réfrigerateur à son emplacement final, il est important de vous assurer d'avoir la connexion électrique appropriée.

Méthode recommendée de mise à la terre

Une source d'alimentation de 115 volts, 60Hz type 15 ou 20 ampères CA seulement, protégée par fusible et ajustement mise à la terre, est nécessaire. Il est recommendé d'utiliser un circuit distinct pour alimenter uniquement votre réfrigerateur. Utiliser une prise murale qui ne peut pas être mise hors circuit à l'aide d'un commutateur. Ne pas utiliser un cable de rallonge.

REMARQUE: Avant d'installer ou de nettoyer unquelconque element, ou de retarder une ampoule d'éclairage, désactiver le refroidissement ou placer la commande (du thermostat, réfrigerateur ou congelateur selon le modele) à OFF (arrêt) et débrancher ensuite le réfrigerateur de la source d'alimentation électrique. Lorsque vous avez terminé, reconnectcer le réfrigerateur à la source d'alimentation électrique et reactiver le refroidissement ou replaced la commande (du thermostat, réfrigerateur ou congelateur selon le modele) au réglage désiré. Voir "Utilisation des commandes" dans les instructions d'utilisation, le guide d'utilisation, ou le guide d'utilisation et d'entretien.

Spécifications de l'alimentation en eau

Rassemble les outils et pieces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

OUTILLAGE REQUIS :

Tournevis à lame plate
Tourne-écrou de ¼"
Clés plates de 7 / 16 " et 1 / 2 " ou deux clés à molette
Foret de 1/4"
Perceuse sans fil

REMARQUE: Voitre marchand de réfrigerateurs présente une trousse disponible avec un robinet d'arrêt à étrier de 14 (6,35 mm), un raccord et un tube en cuivre. Avant l'achat, s'assurer que le robinet d'arrêt à étrier est conforme à vos codes locaux de plomberie. Ne pas employerer de robinet d'arrêt à étrier de 34 (4,76 mm) ou de type à percER, ce qui reduit le début d'eau et cause une obstruction plus facilement.

IMPORTANT :

Toutes les installations doivent être conformes aux exigences des codes locaux de plomberie.
Utiliser un tube en cuivre et vérifier s'il y a des fuites. Installer les tubes en cuivre seulement à des endroits où la température se maintaini entu-dessus du point de congestion.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 30 et 120lb / po^2 (207 et 827 kPa) est nécessaire pour faire fonctionner le distributeur d'eau et la machine a glaçons. Si vous avez des questions au sujeet de la pression de votre eau, appeler un plombier qualifie agree.

Si vous réfrigerateur compte un distributeur d'eau : Une fois l'installation terminée, utiliser le distributeur d'eau pour vérifier que la pression de l'eau est correcte.

• Àprouv avoir retiré le filtré à eau, verser l'équivalent d'une (1) tasse (237 mL) d'eau. Si l'équivalent d'une (1) tasse d'eau est distribué en 8 secondes ou moins, cela signifie que la pression en eau alimentant le réfrigerateur répond au critère minimal.
  S'il faut plus de 8 secondes à la machine pour distribuer l'équivalent d'une (1) tasse d'eau, cela signifie que la pression en eau alimentant le réfrigerateur est inférieure au niveau recommandé. Voir "Résolution de problèmes" pour des suggestions sur la marche à suivre.

Alimentation en eau par osmose inverse

IMPORTANT: La pression de l'alimentation en eau entre le système d'osmose inverse et la valve d'arrivee d'eau du refrigerateur doit etre entre 30 et 120 Ib/ p o^2 (207 et 827 kPa).

Si un système de purification de l'eau par osmose inverse est raccordé à votre allimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 40 à 60 lb/ po^2 (276 à 414 kPa).

Si la pression de I'eau au système d'osmose inverse est inférieure à 40 à 60 lb/ po^2 (276 à 414 kPa):

Vérifier si le filtré à sédiment du système d'osmose inverse est obstrué et le remplaçer si nécessaire.
Laisser le réservoir du système d'osmose inverse se replir après une utilisation intense.
Si vous réfrigerateur compte un filtré à eau, celui-ci peut réduire encore davantage la pression de l'eau lorsqu'il est utilisé avec un système d'osmose inverse. Retirer le filtré à eau. Voir "Système de filtration d'eau" dans les instructions d'utilisation, le guide d'utilisation, ou le guide d'utilisation et d'entretien.

Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé.

Raccordement de la canalisation d'eau

Lire toutes les instructions avant de commencer.

IMPORTANT :

L'installation de la plomberie doit être conforme au Code International de plomberie et respecter les codes et règlements locaux de plomberie.
Le tuyau d'eau gris situé à l'arrière du réfrigerateur (et utilisé pour raccorder l'appareil à la canalisation d'eau du domicile) est un tuyau en polyéthylene réticulé (PEX). Il est possible d'utiliser des raccords en cuivre ou en polyéthylene réticulé pour le raccordement de la canalisation d'eau du domicile au réfrigerateur - ils contribuient à éviter que l'eau ait un goût ou une oedur désagréable. Vérifier qu'il n'y a pas de fuites.

Si I'on utilise un tuyau en polyéthylene réticulé au lieu d'un tuyau de cuivre, nous recommendons les numérios de piece Whirlpool suivants :
W10505928RP (PEX chemisé de 7 pi [2,14 m]),
8212547RP (PEX de 5 pi [1,52 m]), ou
W10267701RP (PEX de 25 pi [7,62 m]).

• Installer les tuyaux seulement à où les températures resteront au-dessus du point de congestion.

OUTILLAGE NÉCESSAIRE :

Rassembler les outils et pieces nécessaires avant de commencer l'installation.

Tournevis à lame plate
Clés plates de 7/16" et de 1/2" ou deux clés à molette
Tourne-écrou de 1/4"

Raccordement à une canalisation d'eau

IMPORTANT: Si on doitmetre en marche le réfrigerateur avant qu'il soit raccordé à la canalisation d'eau, placer la commande de la machine àgaçons à la position OFF (arrêt).

Style 1 (Recommendé)

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. FERMER le robinet principal d'arrivée d'eau. OUVRIR le robinet deuisage le plus proche pendant une période suffisante pour que la canalisation d'eau se vide.
3. Utiliser un robinet d'arrêt quart de tour ou équivalent alimenté par une canalisation d'alimentation domestique en cuivre de 12 .

REMARQUE: Pour que le réfrigerateur reçoive un débit d'eau suffisant, on recommendé l'emploi d'une canalisation d'alimentation domestique en cuivre de 12 minimum.

A. Renflement
B. Écrou

C. Canalisation en cuivre (jusqu'au réfrigerateur)
D. Canalisation d'alimentation du domicile (1/2" minimum)

1. On est maintainant pré à connecter le tuyau en cuivre au robinet d'arrêt. Utiliser un conduit de cuivre flexible de 14 " (6,35 mm) de diamètre extérieur pour raccorder le robinet d'arrêt au réfrigerateur.

S'assurer d'avoir la longueur nécessaire pour le raccordement. Il faut s'assurer que les deux extrémités du tuyau en cuivre sont bien coupées à angle droit.
■ Installer le manchon et I'écrou à compression sur le tuyau en cuivre (voir l'illustration). Insérer I'extrémité du tuyau de sortie aussi profondément que possible et en ligne droite dans I'extrémité de sortie et à I'équerre. Visser I'excrou à compression sur I'extrémité de la sortie à I'aide d'une clé à molette. Ne pas serrer à I'excess.

A. Manchon à compression
C. Tuyau en cuivre
B. Écrou de compression

1. Placer l'extrémité libre du tuyau dans un contenant ou évier et rétablit l'alimentation principale en eau pour nettoyer le tuyau jusqu'à ce que l'eau en sorte claire. Fermer le robinet d'arrêt sur le tuyau d'alimentation en eau.
   REMARQUE: Toujours vidanger le tuyau d'alimentation en eau avant de faire le raccordement final sur l'entrée du robinet pour empêcher tout mauvais fonctionnement évientuel du robinet.
2. Courber le tuyau de cuivre de façon à faire un raccordement sur l'entrée du robinet qui se trouve à l'arrière de la caisse du réfrigerateur (voir l'illustration). Laisser un serpentin de tube en cuivre pour permettre de sortir le réfrigerateur du placard ou du mur en cas d'intervention de service.

Style 2

1. Débrancher le réfrigerateur ou déconnecter la source de courant électricque.
2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le robinet deuisage le plus proche pendant une periode suffisante pour que la canalisation d'eau se vide.
3. Repérer une canalisation d'eau froide verticale de 12 (1,27 cm) à 114 (3,18 cm) pres du réfrigerateur.

IMPORTANT :

S'assurer qu'il s'agit d'une canalisation d'eau froide.
■ Un conduit horizontal fonctionnera, mais percer par le dessus de la canalisation et non pas par le dessous. Ceci permet de tener le point de perçage à l'écart de l'eau et d'empêcher les sédiments qu'on trouve normalement dans l'eau de s'accumuler dans le robinet.

1. Pour déterminer la longueur du tube en cuivre, il faut mesurer la distance entre le point de connexion inférieur à l'arrière du réfrigerateur et la canalisation d'eau. Ajouter une longueur de 7 pi (2,1m) pour permettre le nettoyage. Utiliser un tube en cuivre de 1/4'' (6,35 mm) de diamètre extérieur. Veiller à ce que le tube soit coupé d'équreure aux deux extrémités.
2. À l'aide d'une perceuse sans fil, percer un trou de 14 (6,35 mm) dans le tuyau de canalisation d'eau froide choisi.

E. Bague de
compression
F. Robinet d'arret
G. Écrou de serrage

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. Écrou de compression

1. Fixer le robinet d'arrêt sur la canalisation d'eau froide avec la bride de tuyau. Vérifier que l'extrémité de sortie du robinet est bien engagée dans le trou de 14 (6,35 mm) perçu dans la canalisation et que la rondelle d'étanchéité est placée sous la bride de tuyau. Serrer l'écrou de serrage. Serrer lentement etUniformément les vis fixant la bride de prise en charge sur le tuyau afin d'assurer l'étanchéité de la rondelle. Ne pas serrer excessivement car ceci pourrait provoquer l'écrasement du tube en cuivre.
2. Enfilier l'écrou et la bague de compression sur le tube en cuivre comme on le vait sur l'illustration. Insérer l'extremité du tube aussi loin que possible et en ligne droite dans l'extremité de sortie du robinet. Visser l'écrou de compression sur l'extremité de sortie avec une clé à molette. Ne pas serrer excessivement.
3. Placer le bout libre du tube dans un contenant ou évier et OUVRIR le robinet principal d'arrivée d'eau et laisser l'eau s'écouer par le tube jusqu'à ce que l'eau soit limpide. FERMER le robinet d'arrêt du tuyau d'alimentation. Enrouler le tube en cuivre en spirale.

Raccordement au réfrigérateur

Style 1

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Retirer et jeter la courte piece en plastique noire au bout de l'orifice d'entrée de la canalisation d'eau.
3. Visser l'écrou sur l'extrémité du tuyau. Serrer l'écrou manuellement. Ensuite le serrer deux tours de plus avec une clé. Ne pas serrer à l'excess.

REMARQUE: Pour éviter les vibrations, veiller à ce que les tuyaux en cuivre ne soient pas en contact avec les parois latérales de la caisse ou d'autres composants à l'intérieur de la caisse.

ABC
A. Canalisation d'eau du domicile
B. Écrou (à acheter)

D
C. Virole (à acheter)
D. Conduit d'eau vers le réfrigerateur

1. Installer la bride du tuyau d'alimentation en eau autour de la canalisation d'alimentation en eau pour réduire la tension sur le raccord.

2. OUVRIR le robinet d'arret.

3. Vérifier s'il y a des fuites. Serrer tous les raccords (y compris les raccordements du robinet) ou les écrous qui fuient.

Style 2

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Retirer et jeter la pierce en plastique fixe au point d'arrivee du robinet d'eau.
3. Connecter le tube en cuivre à la valve d'arrivée d'eau en utilisant un écrou et une bague de compression tel qu'illustré. Serrer l'écrou de compression. Ne pas serrer excessivement.
4. Utiliser la bride du tube à l'arrière du réfrigerateur pour fixer le tube au réfrigerateur tel qu'illustré. Ceci aide à éviter d'endommager le tube lorsque le réfrigerateur est pousse contre le mur.
5. OUVRIR le robinet d'arrêt.
6. Inspector pour rechercher les fuites. Serrer tous les raccords (y compris les raccordements au niveau de la valve d'entrée d'eau) ou les écrous qui fuiert.

A. Bride du tube

B. Vis de bride du tube
C. Tube en cuivre

D. Écrou de compression
E. Valve d'entree d'eau

1. Sur certains modèles, la machine à glaçons est équipée d'un filtré à eau incorpore. Si la qualité de l'eau distribuée localement nécessite un deuxième filtré à eau, installer ce dernier dans la canalisation d'eau de 1/4 (6,35 mm) au niveau de l'une des extrémites de la canalisation. On peut obtenir un tel filtré à eau chez le marchand d'appareils electroménagers le plus proche.

Style 3

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris à l'arrête du réfrigerateur.
3. Si le tuyau gris fourni avec le réfrigerateur n'est pas assez long, un raccord de 14^ × 14^ (6,35 mm x 6,35 mm) est nécessaire afin de connecter la canalisation d'eau au conduit d'eau existant dans la maison. Visser l'écrou fourni sur le raccord à l'extremité du tube de cuivre.

REMARQUE: Serrer l'écrou à la main. Ensuite, le serrer avec une clé deux tours de plus. Ne pas serrer excessivement.

ABCDEFG

A. Conduit d'eau vers le réfrigerateur
B. Écrou (fourni)
C. Renflement
D. Raccord (à acheter)

E. Virole (à acheter)
F. Écrou (à acheter)
G. Canalisation d'eau du domicile

1. OUVRIR le robinet d'arrêt.
2. Inspector pour rechercher les fuites. Serrer tous les raccords (y compris les raccordements au niveau de la valve d'entrée d'eau) qui fuiert.

Achever l'installation

AVERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causeur un décès, un incendie ou un choc électrique.

1. Brancher sur une prise à 3 alveoles reliée à la terre.
2. Vider le système d'eau. Voir "Distributeurs d'eau et de glaçons" dans les instructions d'utilisation ou le guide d'utilisation.

REMARQUE: Attende 24 heures pour produit la première quantite de glucons. Attende 72 heures pour que le bac à glucons se remplice entierement.

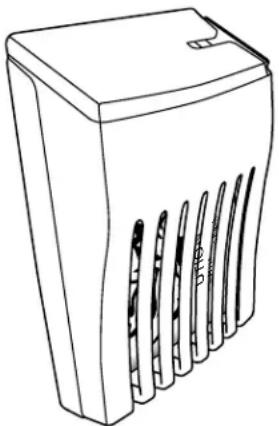

Installation du filtré à air

(sur certains modèles)

Sur certains modèles, le sachet d'accessoires du réfrigerateur comprend un filtre à air qui doit être installé avant d'utiliser le réfrigerateur. Sur certains modèles, le filtre à air est préinstallé à l'usine.

Le filtré à air réduit l'accumulation d'odeurs. Ceci aide à maintainir un environnement plus propre à l'intérieur du réfrigerateur.

Installation du filtré à air (sur certains modèles)

Le filtre doit être installé derrière la porte à aérations, située (selon le modele) le long de la paroi interieure gauche ou arriere, à proximé du sommet du compartment de réfrigération.

1. Retirer le filtré à air de son emballage.
2. Ouvr la porte à aérations en la boulevant.
3. Emboiter le filtré pour lemettre en place.

1. Fermer la porte à aérations.

Installation du témoin de statut de filtré (sur certains modèles)

Le filtré compte un témoin de statut qui doit être activé et installé en même temps que le filtré à air.

1. Placer le témoin orienté vers le bas sur une surface ferme et plane.
2. Appliquer une pression sur la bulle située à l'arrière du témoin jusqu'à ce que la bulle éclate - ceci active le témoin.

3. Ouvrir la porte du filtre à air à aérations en la soulevant. Sur certains modèles, l'arrêt de la porte compte des encoches.

4. Modèles avec encoches :

Faire glisser le témoin vers le bas, dans les encoches, en l'orientant vers l'extérieur.
REMARQUE: Le témoin ne glissera pas facilement dans les encoches si la bulle arrête n'a pas éclaté.
Fermer la porte du filtré à air et vérifier que le témoin est visible à travers le trou rectangulaire de la porte.

Modèlessansencoches:

• Conserver le témoin dans un endroit visible dont l'utilisateur se souviendra facilement - soit à l'intérieur du réfrigerateur, soit dans un autre endroit de la cuisine ou du domicile.

Remplacement du filtré à air

Le filtré à air jetable doit être remplace tous les 6 mois, lorsque le témoin de statut est entiement passé du blanc au rouge.

Pour commander un filtré à air de rechange, voir "Accessoires" dans les instructions d'utilisation ou le guide d'utilisation.

1. Retirer l'ancien filtré à air en serrant les onglets lateraux.
2. Retirer l'ancien témoin de statut.
3. Installer le filtré à air et le témoin de statut neufs à l'aide des instructions des sections précédentes.

Installation du sachet de conservation pour produits frais

(sur certains modèles)

Sur certains modèles, le sachet d'accessoires du réfrigerateur comprend un sachet de conservation pour produits frais, qui doit être installé avant d'utiliser le réfrigerateur. Sur certains modèles, le sachet de conservation pour produits frais est préinstallé à l'usine.

Le sachet de conservation pour produits frais absorbe l'éthylene, permettant ainsi un ralentissement du processus de maturation de nombreux produits frais. Ainsi, la fraîcheur de certains produits frais est prolongée.

La production d'éthylène et la sensibilité des produits à l'éthylène varie selon le type de fruit ou de légume. Àfin de préserver la fraîcheur des alimentés, il est préféable de séparer les produits frais sensibles à l'éthylène des fruits produitant des quantités d'éthylène moderées à élevées.

	Sensibilité à l'éthylène	Production d'éthylène
Pommes Élevée Très élevé
Asperges Moy. Très BASSE
Baies Basse BASSE
Brocoli Élevée Très BASSE
Melon brodé Moy. Élevée
Carottes Basse	Très BASSE
Agrumes	Moy. Très BASSE
Raisin	Basse	Très BASSE
Laitue	Élevée Très BASSE
Poires	Élevée Très élevé
Épinards	Élevée Très BASSE

Installation du sachet de conservation pour produits frais (sur certains modèles)

ATTENTION : IRRITANT

PEUT IRRITER LES YEUX ET LA PEAU. DÉGAGE DES ÉMANATIONS DANGEREUSES LORSQUE MÉLANGE AVEC D'AUTRES PRODUITS.

Ne pas mélanger avec d'autres agents de nettoyage tels que l'ammoniaque, un agent de blanchiment ou des acides. Éviter tout contact avec les yeux, la peau ou les vêtements. Ne pas respirer les poussières. Ténir hors de la portée des enfants.

PREMIERS SOINS : Contient du permanganate de potassium. En cas d'ingestion, appeler immédiatement un centre antipoison ou un médecin. Ne pas provoquer le vomissement. En cas de contact avec les yeux, rincer avec de l'eau pendant 15 minutes. En cas de contact avec la peau, bien rincer avec de l'eau.

Les sachets de conservation pour produits frais doivent être installés dans leur logement, situé le long d'une paroi latérale interne du bac à légumes ou du tiroir convertible.

REMARQUE : Pour une performance ideale, toujours utiliser les deux sachets.

1. Retirer les sachets de conservation pour produits frais de leur emballage.
2. Soulever le logement pour l'exraire de la languette de montage le long de la paroi.
3. Ouvrir le logement en soulevant l'arriere du sommet du logement pour l'extraire.
4. Placer les deux sachets à l'intérieur du logement puis emboiter les deux parties du logement pour le referrer.
5. Réinstaller le logement sur la languette de montage le long de laEDI.

Installation du témoin de statut (sur certains modèles)

Le sachet de conservation pour produits frais comporte un tímoin de statut qui doit être activé et installé en même temps que le sachet.

1. Orienter le témoin vers le bas en le plaçant sur une surface ferme et plane.
2. Appliquer une pression sur la bulle située à l'arrière du témoin jusqu'à ce que la bulle éclate - ceci active le témoin.
3. Ouvrir le couvercle du logement du sachet de conservation pour produits frais.
4. Placer le témoin sur le sommet du logement en l'orientant vers l'extérieur.
5. Fermer le couvercle en le faisant coulisser et vérifier que le témoin est visible à travers le trou rectangulaire du couvercle. REMARQUE: Le couvercle ne se fermera pas facilement si la bulle arrête du témoin de statut n'a pas éclaté.

Remplacement du sachet de conservation pour produits frais (sur certains modèles)

Les sachets jetables doivent être remplacés tous les 6 mois, lorsque le témoin est entièrement passé du blanc au rouge. Pour commander des sachets de rechange, voir "Accessoires" dans les instructions d'utilisation ou le guide d'utilisation.

1. Retirer les anciens sachets du logement du conservateur pour produits frais.
2. Retirer l'ancien témoin.
3. Installer les sachets et le témoin neufs en suivant les instructions des sections précédentes.

UTILISATION DU RÉFRIGÉRATEUR

Utilisation des commandes

Les commandes du réfrigerateur et du congelateur se trouvent sur le tableau de distribution.

IMPORTANT: L'écran d'affichage sur le tableau de commande du distributeur s'éteint automatiquement et entre au mode "veille" lorsque les boutons de commande et les plaques de distribution n' ont pas été utilisés pendant au moins 2 minutes. Le fait d'appuyer une fois sur un bouton de commande au mode "veille" réACTIVE uniquement l'écran d'affichage, sans modifier les réglages.

Appuyer sur n'importequelboutondecommande sur le tableau de distribution pour activer I'ecran d'affichage. L'ecran d'accueil apparait tel qu'inidique.

Ajustement des commandes

Pour votre comfort,les commandes du réfrigerateur et du
congélateur sont prérgées à l'usine.Lors de l'installation initiale du réfrigérateur,s'assurer que les commandes sont encore prérgées au "réglage moyen".Les points de réglage
recommendés par l'usine sont 37^ (3^) pour le réfrigerateur et 0^ (-18^) pour le congelateur.

IMPORTANT:

■ Attendre 24 heures avant d'ajouter des aliments dans le réfrigerateur. Si on ajoute des aliments alors que le réfrigerateur n'a pas complètement refroidi, les aliments risquent de s'abimer.

REMARQUE: Ajuster la commande sur un réglage plus froid que celui qui est recommendé ne refroidira pas les compartments plus rapidement.

Si la température est trop tiède ou trop froide dans le réfrigerateur ou le congelateur, vérifier d'abord les événts pour s'assurer qu'ils ne sont pas bloqués, avant de régler les commandes.

• Les réglages préréglés devraient être corrects pour l'utilisation domestique normale. Les réglages sont faits correctement lorsque le lait ou le jus sont aussi froids que vous l'aimez et lorsque la crème glacée est ferme.
  ■ Attendre au moins 24 heures entre les ajustements. Vérifier de nouveau les températures avant de procéder à d'autres ajustements.

Pour visualiser et ajuster les points de réglage, appuyer pendant 3 secondes sur la touche TEMP (température). Lorsque le mode de réglage est activé, les données d'ajustement apparaissent sur l'écran d'affchage.

REMARQUE: Pour visualiser les températures en Celsius, appuyer sur la touche LIGHT (éclairage) lorsque le mode de réglage est activé. Pour revenir au mode d'affichage en Fahrenheit, appuyer de nouveau sur LIGHT.

Lorsque le mode de réglage est activé, l'écran d'affichage indique le point de réglage du réfrigerateur et "FRIDGE" (réfrigerateur) apparait.
Appuyer sur LOCK (verrouillage) pour augmenter le point de réglage, ou sur FAST ICE (glace rapides) pour le réduire.
- Àprouvavoinfidévisualiser(ét d'ajuster,si désiéré)le point de réglage du réfrigérateur,appuyer sur TEMP(temperature) pour modifier l'affchage et faire apparaitre le point de réglage du congélateur. Une fois le changement de zone effectué, "FREEZER" (congélateur) apparait sur l'écran d'affchage.
Appuyer sur LOCK (verrouillage) pour augmenter le point de réglage, ou sur FAST ICE pour le réduire.
- Avec avoir fini de visualiser (et d'ajuster, si désire) les points de réglage du réfrigerateur et du congelateur, appuyer sur FILTER (filtre) pour sauvégarder les réglages.

REMARQUE: Pour sortir sans sauvégarder les modifications, appuyer sur ICE TYPE (type de glace) à tout moment à partir du mode de réglage ou laisser 60 secondes d'inactivité s'écouler; le mode de réglage s'eteindra automatiquement.

Pour ajuster les points de réglage de température, utiliser le tableau suivant comme guide.

CONDITION : AJUSTEMENT	DE LA TEMPERATURE :
RéFRIGÉRATEUR trop froid Réglage du RÉFRIGÉRATEUR 1° plus haut
RéFRIGÉRATEUR trop tiège Réglage du RÉFRIGÉRATEUR 1° plus bas
CONGÉLATEUR trop froid Réglage du CONGÉLATEUR 1° plus haut
CONGÉLATEUR trop tiège / Trop peu de glaçons	Réglage du CONGÉLATEUR 1° plus bas

La gamme de valeurs de réglage pour le réfrigerateur va de 33^ à 45^ ( 0^ à 7^ ). La gamme de valeurs de réglage pour le congélateur va de -5^ à 5^ (-21°C à -15°C).

Refroidissement On/Off (marche/arret)

Ni le réfrigerateur, ni le congélateur ne refroidiront lorsque le refroidissement est désacté.

Pour désactiver le refroidissement, appuyer simultanément sur les boutons LOCK (verrouillage) et FILTER (filtre) pendant 3 secondes.

IMPORTANT : Afin d'éviter de verrouiller le distributeur ou de modifier des réglages involontairement, veiller à appuyer sur les deux boutons exactement au même moment.

Lorsque le refroidissement est désactif, "COOLING OFF" (refroidissement désactif) apparait sur l'écran d'affchage.

Appuyer de nouveau pendant 3 secondes sur LOCK (verrouillage) et FILTER (filtr) pour reactiver le refroidissement.

\section*{Caracteristiques supplémentaires}

Fast Ice (glace rapides)

La caractéristique Fast Ice est utile lors de périodes temporaires d'utilisation intense de glaçons en augmentant la production de glaçons sur une période de 24 heures.

IMPORTANT: Cette caractéristique ne fonctionne que si la machine à glaçons est en marche. Voir "Machine à glaçons et bac d'entreposage".

Appuyer sur la touche FAST ICE pour activer la caractéristique de glace rapides. Lorsque cette caractéristique est activée, l'icone "Fast Ice" apparait sur l'écran d'affichage du distributeur. Le réglage Fast Ice demeure activé pendant 24 heures à moins d'être annulé manuellement.

Pour désactiver manuelle la caractéristique Fast Ice, appuyer de nouveau sur FAST ICE ou ajuster le point de réglage de température du congelateur. L'icone Fast Ice disparait lorsque cette caractéristique est désactivée.

REMARQUE: Si l'on désire une production accrue de glaçons en permanence, placer le point de réglage du conGPLéateur à un réglage inférieur. Le réglage du conGPLéateur à une température plus froide peut donc certain aliments, comme la crème glacée, plus durs.

Gestion de la tempéature 6th Sense (sur certains modèles)

La caractéristique 6th Sense^® aide à réguler la température à l'intérieur du réfrigerateur. Si une grande quantité d'aliments tièdes est placee dans le réfrigerateur ou que de l'air tiède penètre dans le réfrigerateur alors que la porte est maintainue ouverte, le système 6th Sense^® est activée pour rétabrir rapidement la température à la valeur de réglage.

REMARQUE: Le système 6th Sense est toujours activé lorsque le réfrigerateur fonctionne. Il n'est pas nécessaire d'appuyer sur unquelconque bouton pour l'activer. L'icone 6th Sense sur l'écran d'affichage du distributeur indique que cette fonction est opérationnelle.

Alarmedeporteentrouverte

La caractéristique d'alarme de porte entrouverte fait entendre un signal d'alarme lorsque la porte du réfrigerateur ou du congelateur est ouverte pendant 5 minutes et que le système de refroidissement fonctionne. L'alarme retentira toutes les 2 minutes. Fermer les deux portes pour l'arrêter. La caractéristique se réinitialise ensuite et se réACTIVE si l'une des deux portes est de nouveau laissée ouverte pendant 5 minutes.

REMARQUE : Pour que l'alarme sonore cesse de retentir tout en gardant les portes ouvertes, comme lors du nettoyage de l'intérieur du réfrigérateur, appuyer sur n'importequel bouton sur le tableau de commande. Le son de l'alarme sera temporairement supprimé, mais l'icone de porte entrouverte restera affichée sur le tableau de commande du distributeur.

Évaporateur double (sur certains modèles)

Certaines modèles sont équipés d'un double système d'évaporation séquentiel, composé de deux evaporateurs distincts pour les compartments de réfrigération et de congélation.

La double evaporation engendre un taux d'humidité supérieur, qui contribue à ralentir la déteriation des alimentés dans le réfrigerateur et à améliorer leur qualite et leur fraîcheur dans le congélateur en raison d'une brûlle de congélation moins vivie. En outre, le double système d'évaporation contribue à éviter que les odeurs de nourriture générées dans le réfrigerateur ne se transférènt à la glace du congélateur.

REMARQUE: Le double système d'évaporation est toujours activé lorsqu'le réfrigerateur fonctionne. Il n'est pas nécessaire d'appuyer sur unquelconque bouton pour l'activer.

Commande de température dans le tiroir convertible

(sur certains modèles)

La commande peut être ajustée pour un refroidissement approprié des viandes ou des légumes. L'air à l'intérieur du contenant est refroidi pour éviter les "petits espaces" de condégation et peut être régé pour garder les viandes aux températures de conservation de 28^ à 32^ (de -2^ à 0^ ) recommendées par l'Office national du bétail et des viandes.

Conservation de la vienne :

Régler la commande sur l'un des trois réglages MEAT (viande) pour conserver la viande à sa température de conservation optimale.

Conservation des légumes :

Régler la commande à VEG (légumes) pour conserver les légumes à leurs températures de conservation optimes.

REMARQUE: Si les alimentents commencent à geler, déplacer la commande vers la droite (moins froid) en l'orientant vers le réglage VEG (légumes). Ne pas oublier d'attendre 24 heures entre les ajustements.

Réglage de l'humidité dans le bac à légumes

(sur certains modèles)

On peut contröler le degré d'humidité dans le bac à légumes étanche. La commande peut être ajustée à n'importe quels réglage entre LOW et HIGH.

LOW/bas (ouvert) pour une(Meilleure conservation des fruits et legumes à pelures.

HIGH/haut (fermé) pour une(Meilleure conservation des legumes à feuilles frais.

Distributeurs d'eau et de glaçons

REMARQUES :

Le système de distribution ne fonctionne pas lorsque la portedu réfrigerateur ou du congélateur est ouverte.
■ Accorder 24 heures pour que le réfrigerateur se refroidisse et refroidisse l'eau.
Accorder 24 heures pour produit la première quantité de glaçons. Jeter les trois premières quantités de glaçons produit. Attendre 72 heures pour une production complète de glaçons.

L'écran d'affichage sur le tableau de commande du distributeur s'eteint automatiquement et entre au mode "veille" lorsque les boutons de commande et les plaques de distribution n'ont pas été utilisés pendant au moins 2 minutes. Le fait d'appuyer une fois sur un bouton de commande au mode "veille" réactive uniquement l'écran d'affichage, sans modifier les réglages.

Rinçage du circuit d'eau

De l'air piégé dans le système de distribution d'eau peut faire goutter le distributeur d'eau. ÀpRESvoir raccordé le réfrigerateur à une source d'alimentation en eau ou remplace le filtre à eau, vidanger le circuit d'eau. Le fait de rincer le système de distribution d'eau évacue l'air de la canalisation et du filtre, et conditionne le filtre à eau.

REMARQUE : Pendant l'évacuation de l'air, de l'eau peut giclér du distributeur.

1. Utiliser un réseau robuste pour appuyer sur la plaque du distributeur d'eau pendant 5 secondes, puis relâcher la plaquependant 5 secondes.
2. Repeter l'etape 1 jusqu'à ce que I'eau commence à couler.
3. Une fois que l'eau commence à couler, continuer d'appuyer puis de relacher la plaque du distributeur (appui pendant 5 secondes, relachement pendant 5 secondes) jusqu'à ce qu'un total de 3 gal. (12 L) soit distribué.

Une vidange supplémentaire peut etre nécessaire dans certains domiciles.

Le distributeur d'eau

IMPORTANT :

• Distribuer au moins 1 pte (1 L) d'eau chaque semaine pour maintainir un approvisionnement en eau fraîche.
  Si le débit en provenance du distributeur diminue, cela peut être d'u à une faible pression en eau.

Avec le filtré à eau retire, verser l'équivalent d'une (1) tasse (237 mL) d'eau. Si l'équivalent d'une (1) tasse d'eau est distribué en 8 secondes ou moins, cela signifie que la pression en eau alimentant le réfrigerateur répond au critère minimal.
S'il faut plus de 8 secondes à la machine pour distribuer l'équivalent d'une (1) tasse d'eau, cela signifie que la pression en eau alimentant le réfrigerateur est inférieure au niveau recommandé. Voir "Spcifications del'alimentation en eau" ou "Dépannage" ou "Résolution de problèmes" pour des suggestions sur la marche à suivre.

Distribution d'eau :

1. Appuyer un verre robuste contre la plaque du distributeur d'eau. Tenir le verre pres de la canule du distributeur d'eau pour que l'eau coule dans le verre.

A. Canule du distributeur d'eau

1. Retirer le verre pour arreter la distribution.

Le distributeur de glaçons

La glace tombe du bac d'entreposage de la machine à glaçons dans le concélateur lorsqu'on appuie sur la plaque du distributeur. Pour éteindre la machine à glaçons, voir "Machine à glaçons et bac d'entreposage".

La machine à glaçons peut produit à la fois de la glace concassée et des glaçons. Avant toute distribution de glace, selectionner le type de glace préfééré avec le bouton ICE TYPE (type déglace).

L'écran d'affichage indique le type de glace sélectionné.

CRUSHED
(Glace concassée)

CUBED
(Glaçons)

Pour de la glace concassée, les glaçons sont concassés avant d'être distribués. Cette action peut causeur un court lié lors de la distribution de glace concassée. Le bruit du broyeur de glaçons est normal et la dimension des morceaux de glace peut varier. Lorsqu'on passse du mode glace concassée au mode glaçons, quelques onces de glace concassée sont distribuées avec les premiers glaçons.

Distribution de glace :

1. S'assurer que le type de glaçons désiré est bien seLECTIONné. Pour passer de glaçons à glace concassée, appuyer sur ICE TYPE (type de glace).

A VERTISSEMENT

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons.

Le non-respect de cette instruction peut cause des coupures.

1. Appuyer un verre robuste contre la plaque de distribution de glaçons. Tenir le verre pres de la goulotte à glaçons pour que les glaçons tombent dans le verre.

A. Goulotte à glaçons

IMPORTANT: Il n'est pas nécessaire d'exercer une pression importante sur la plaque pour activer le distributeur de glaçons. Une pression forte ne donne pas une distribution plus rapide de glaçons ou des quantités plus grandes.

1. Retirer le verre pour arreter la distribution.

REMARQUE: La distribution de glaçons peut se poursuivre jusqu'à quelques secondes après que le verre a été éloigné de la plaque. Le distributeur peut continuer à faire du bruit pendant quelques secondes après la distribution.

La lampe du distributeur

Lorsqu'on utilise le distributeur, la lampe s'allume automatiquement. Pour avoir la lumière allumée en permanence, selectionner ON ou DIM. L'écran d'affichage indique le mode selectionné.

ON (Marche)

DIM (Faible luminosité)

ON (marche) : Appuyer sur LIGHT (lumière) pour allumer la lampe du distributeur.

DIM (faible luminosité): Appuyer sur LIGHT une deuxième fois pour sélectionner le mode DIM. La lampe du distributeur restera allumée, mais à une intensité plus faible.

OFF (arrêt) : Appuyer sur LIGHT une troisième fois pour éteindre la lampe du distributeur.

Les lampes du distributeur sont des DEL qui ne peuvent pas etre remplacées. Si les lampes du distributeur ne fonctionnent pas, voir la section "Dépannage" ou "Résolution de problèmes" pour plus d'informations.

Le verrouillage du distributeur

Le distributeur peut être verrouillé pour un nettoyage facile ou pour éviter la distribution involontaire par de jeunes enfants ou des animaux de compétie.

REMARQUE: La caractéristique de verrouillage ne coupe pas le courant électrique au réfrigerateur, à la machine à glaçons ou à la lumière du distributeur. Cela désactive tout simplement les commandes et les plaques du distributeur. Pour éteindre la machine à glaçons, voir "Machine à glaçons et bac d'entreposage".

Appuyer sur LOCK pendant 3 secondes pour verrouiller le distributeur.
Appuyer à nouveau sur LOCK pour déverrouiller le distributeur.

L'écran d'affichage indique si le distributeur est verrouillé.

LOCKED (Verrouille)

UNLOCKED (Déverrouillé)

Machine à glaçons et bac d'entreposage

Accorder 24 heures pour produit la première quantité de glaçons. Jeter les trois premières quantités de glaçons produits.
La qualite de vos glacons depend de la qualite de I'eau fournie a votre machine a glacons. Eviter de brancher la machine a glacons a un approvisionnement d'eau adoucie. Les produits chimiques adouciseurs d'eau (teils que le sel) peuvent endommager des pieces de la machine a glacons et causer une pietre qualite des glacons. Si une alimentation d'eau adoucie ne peut pas etre evitete, s'assurer que I'adoucisieur d'eau fonctionne bien et qu'il est bien entretenu.
Ne pas utiliser un objet pointu pour briser les glaçons dans le bac d'entreposage. Cette action peut endommager le bac et le mecanisme du distributeur.
Ne pas garder quoi que ce soit sur le dessus ou dans la machine à gaçons ou dans le bac à gaçons.

Style 1

Mise en marche/arrêt de la machine à glaçons :

On ne peut acceder au commutateur On/Off (marche/arrêt), sur la paroi de gauche de la porte du congeilateur, qu'une fois le bac d'entreposage à glaçons retire. Voir la section suivant pour des instructions sur le retrait du bac.

Pourmettre en marche la machine a glacons,tourner le commutateur à la position ON (marche) (versle haut).
Pour un arrêt manuel de la machine à glaçons, tourné le commutateur à la position OFF (arrêt) (vers le bas).

REMARQUE: La machine à glaçons compte un système d'arrêt automatique pour éviter le sur-remplissage du bac d'entreposage pendant un fonctionnement normal. Au fur et à mesure de la production de glace, les glaçons replissant le bac d'entreposage à glaçons. Les glaçons soulèvent le bras de commande métallique jusqu'à ce qu'ilatteigne la position ARRÊT (bras vers le haut). Lorsque le bac d'entreposage est plein, la machine à glaçons arrête automatiquement la production de glaçons, mais le commutateur On/Off (marche/arrêt) reste à la position ON (marche) (en haut).

Production de gacons ARRET (bras de commande vers le HAUT)

Production de glaçons MARCHÉ (bras de commande vers le BAS)

Pour retirer et reinstaller le bac à glaçons :

1. Appuyer sur le levier de dégagement et incliner leseau vers l'extérieur. Saisir la base du bac d'entreposage à deux mains et le soulever pour le dégager.

A. Levier de dégagement

REMARQUE: Il n'est pas nécessaire de tourner le commutateur On/Off (marche/arrêt) de la machine à glaçons à la position OFF (arrêt) (vers le bas) lors du retrait du bac d'entreposage. Le détecteur du bac d'entreposage sur la paroi de gauche de la porte du congealteur interrompt la production de glaçons lorsque la porte est ouverte ou que le bac d'entreposage a été enlevé.

A. Commutateur On/Off (marche/arret)
B. Detecteur du bac d'entreposage

1. Réinstaller le bac en le faisant glisser sur la porte puis en l'inclinant vers l'arrière et en le plaçant en position verticale. Le levier de dégagement émet un déclic lorsque le bac est bien en place.

Style 2

Mise en marche/arrêt de la machine à gaçons :

Pourmettre lamachinea glacons en marche,il suffit d'abaisser le bras de commande enbroche.
Pour arrêter manuellement la machine à glaçons, soulever le bras de commande en broche à la position OFF (élevée) et attendre le clic. Les glaçons peuvent encore être distribués, maisaucun autre glacon ne peut être fait.

REMARQUE: La machine à glaçons compte un système d'arrêt automatique pour éviter le débordement du bac d'entreposage dans les conditions normales de fonctionnement. Au fur et à mesure de la fabrication de la glace, les glaçons replissant le bac d'entreposage de glaçons. Les glaçons soulevent le bras de commande en broche à la position OFF (élevée). Ne pas forcer le bras de commande en broche vers le haut ou vers le bas.

Pour retirer et reinstaller le bac a glacons :

1. Tirer le panneau qui recouvre le bac à glaçons en le retardant hors de la base.
2. Soulever le bras en broche jusqu'à ce qu'il s'enclenche à la position OFF (élevée).
3. Soulever le devant du bac à gacons et le retarder.

1. Replacer le bac à glaçons en le poussant complètement sinon le distributeur ne fonctionnera pas.
2. Pour remettre la production de glaçons en marche, appuyer sur le bras en broche pour l'abaisser à la position ON. S'assurer que la porte est bien fermée.

Système de filtration de l'eau

Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peutContainir des kystes filtrables.

Témoin lumineux de l'etat du filtré à eau

Le témoin lumineux de l'etat du filtré à eau vous permettra de savoir quand changer votre filtré à eau.

Lorsque l'affichage du témoin du filtre à eau sur le tableau de commande passé à “ORDER” (commander), ici indique qu'il est presque temps de changer la cartouche du filtre à eau.
- Remplacer la cartouche du filtré à eau lorsque l'écran d'affichage indique “REPLACE” (remplacer).

REMARQUE: Si le débit d'eau vers le distributeur d'eau ou la machine à gaçons décroit de manière sensible, il convient de changer le filtré plus tôt. Le filtré doit être remplaced au moins tous les 6 mois selon la qualité de l'eau et la fréquence d'utilisation.

Réinitialisation de l'objet du filtré

• Àprous avoir changé le filtré à eau, régler de nouveau le témoin lumineux du filtré à eau en appuyant sur FILTER (filtré) pendant 3 secondes.

Une fois le système réinitialisé, les icones “ORDER” (commander) et “REPLACE” (remplacer) disparaisent de l'écran d'affichage.

Remplacement du filtré à eau

1. Repérer le filtré à eau situé dans le coin supérieur droit du compartment de réfrigération.
2. Ouvrir la porte du couvercle du filtre en la soulevant. Le filtre est librepuis ejecté lorsqu'on ouvre la porte.
3. Une fois la portecompletement ouverte,retirer le filtre en le tirant en ligne droite.

REMARQUE: Il y aura peut-être de l'eau dans le filtré. Il est possible que de l'eau se renverse. Utiliser une serviette pour essuyer tout ren versement.

1. Sortir le filtré neuf de son emballage etsteroler le couvercle. S'assurer que les joints toriques sont always en place une fois le couvercle retiree.

A. Couvercle B. Joints toriques

1. Avec la flèche orientée vers le haut, aligner le filtre neuf avec le logement du filtre et le faire glisser pour lemettre en place. La portedou couvercle du filtre entame un mouvement automatique de fermeture à mesure que l'on insère le filtre neuf.
2. Fermer complètement la porte du couvercle du filtre pour emboiter le filtre et lemettre en place. Il faudra peut'être appuyer fortement.
3. Purger le circuit d'eau. Voir "Distributeurs d'eau et de glaçons".

ENTRETIEN DU RÉFRIGÉRATEUR

Nettoyage

AVERAGEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflamnable.

Le non-respect de cette instruction peut causeur un décès, une explosion ou un incendie.

Les sections de réfrigération et de congélation se dégivrent automatiquement. Toutfois, nettoyer les deux sections environ une fois par mois pour éviter une accumulation d'odeurs. Essuyer les renversements immédiatement.

IMPORTANT: Comme l'air circule entre les deux sections, toutes les odeurs formées dans une section seront transférées à l'autre. Vous doivent nettoyer à fond les deux sections pour éliminer les odeurs. Pour éviter le transfert d'odeurs et l'asschément des aliments, envelopper ou recouvrir hermétiquement les aliments.

Nettoyage de votre réfrigérateur :

REMARQUE: Ne pas utiliser des nettoyants abrasifs ou puissants tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, cires nettoyantes, détergents concentrés, eau de Javel ou nettoyants contenant du petrole sur les pièces en plastique, les garnitures interieures et de portes ou les joints de portes. Ne pas utiliser d'essuie-tout, tampons à récurer ou autres outils de nettoyage puissants.

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Laver à la main, rincer et secher les pieces amovibles et les surfaces internes à fond. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.
3. Laver les surfaces extérieures en acier inoxydable ou en métal peint avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.
4. Le condenseur n'a pas besoin d'être nettoyé souvent dans des conditions de fonctionnement normales. Si l'environnement est particulièrementGRAISEux, poussièreux, ou s'il y a des animaux domestiques dans la maison, le condenseur devrait être nettoyé tous les deux ou trois mois pour assurer une efficacité maximum.

Si vous avez besoin de nettoyer le condenseur :

Retrirer la grille de la base. Voir les instructions "Retrait de la porte", soit dans les instructions d'utilisation ou les instructions d'installation et le manuel d'utilisation, soit sur la feuille d'instructions fournie séparément avec le réfrigerateur.
Utiliser un aspirateur à brosse douce pour nettoyer la grille, les endroits ouverts derrière la grille et la surface à l'avant du condenseur.

Replacer la grille de la base lorsqu'on a terminé.

1. Brancher le réfrigerateur ou reconnectcer la source de courant électrique.

Lampes

IMPORTANT: Les ampôules des comportiments de réfrigeration et de congélation de votre nouveau réfrigerateur peuvent être issues de la technologie DEL. Si les lampes ne s'allument pas lorsqu'on ouvre la porte du réfrigerateur et/ou congélateur, composer les numérios fournis pour assistance ou dépannage. Aux États-Unis, composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.

Styles de lampe :

Les lampes du distributeur sont des mini DEL qui ne peuvent pas etre remplacées.

Les lampes à l'intérieur varient selon le modele.

• Certains modèles sont dotés de mini DEL qui ne peuvent pas été remplacées.
• Certains modèles sont dotés d'ampoules DEL de taille standard qui peuvent être replacées. Pour commander des ampoules DEL de rechange, composer le 1-800-253-1301 (États-Unis) ou le 1-800-807-6777 (Canada).

Whirlpool
Piece número W10574850A (2,0 watts)

Whirlpool
Piece número
W10565137A
(3,6 watts)

REMARQUE: Certaines ampoules DEL de rechange ne sont pas recommandees pour des environnement humides/mouillés. Les compartments de réfrigération et de congestion sont considérés comme des environnement humides/mouillés. Si l'on utilise une marque d'ampoules DEL différente de cette recommende (ampoules de marque Whirlpool), lore et suivre toutes les instructions de l'emballage des ampoules DEL de rechange avant de proceder à l'installation.

Certains modèles sont dotés d'ampoules à incandescence de 40 watts qui peuvent être replacées.

REMARQUE: Toutes les ampoules de rechange ne convennent pas à votre réfrigerateur. Ne pas utiliser d'ampoule à incandescence de plus de 40 watts.

Changement de l'ampoule :

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Retirer le protège-ampoule, tel que décrit dans les sections suivantes.

REMARQUE: Pour nettoyer le protège-ampoule, le laver avec de l'eau tiède et un détergent liquide. Avant de réinstaller le protège-ampoule, le rincer et le sécher soignement.

1. Remplacer l'ampoule grillée tel que décrit dans les sections suivantes.
2. Réinstaller le protège-ampoule, tel que décrit dans les sections suivantes.
3. Brancher le réfrigerateur ou reconnectcer la source de courant électrique.

Lampes supérieures du compartment de réfrigération

Dépose du protège-ampoule :

Faire glisser le protège-ampoule vers l'arrière du réfrigerateur pour le libérer du logement de la lampe.

Ampoule de rechange :

Si I'ampoule grillée est une ampoule DEL de taille standard, replacer en commandant la piece Whirlpool numero W10574850A (ampoule DEL de 2,0 watts).
Si I'ampoule grille est une ampoule a incandescence, replacer par une ampoule a incandescence standard de taille, de forme et de puissancesemblables (40 watts maximum).

Réinstallation du protège-ampoule :

Aligner le protège-ampoule sur les rainures de la partie inférieure du logement de la lampe, et le faire glisser en avant jusqu'à ce qu'il s'emboite.

Lampes inférieures du compartment de réfrigération

Dépose du protège-ampoule :

Faire glisser le protège-ampoule sur la droite pour libérer l'extrémité gauche des rainures murales, et dégager ensuite l'extrémité droite de ses rainures murales.

Ampoule de rechange :

Si l'ampoule grillée est une ampoule DEL de taille standard, remplacer en commandant la piece Whirlpool numero W10565137A (ampoule DEL de 3,6 watts).
Si I'ampoule grillée est une ampoule à incandescence, replacer par une ampoule à incandescence standard de taille de forme et de puissancesemblables (40 watts maximum).

Réinstallation du protège-ampoule :

Insérer l'extrémité droit du protège-ampoule dans les rainures murales, et emboiter ensuite l'extrémité gauche dans ses rainures murales.

Lampe supérieure du compartment de congélation

Dépose du protège-ampoule :

Presser doucement l'avant et l'extremité inférieure arriere du protège-ampoule pour libérer les languettes des rainures murales, et tirer le protège-ampoule vers l'avant.

Ampoule de rechange :

Si l'ampoule grillée est une ampoule DEL de taille standard, replacer en commandant la pièce Whirlpool numéro W10565137A (ampoule DEL de 3,6 watts).
Si I'ampoule grillée est une ampoule à incandescence, remplacer par une ampoule à incandescence standard de taillie, de forme et de puissancesemblables (40 watts maximum).

Réinstallation du protège-ampoule :

Aligner le protège-ampoule dans sa position correcte, et emboiter les languettes dans les rainures murales.

Lampe inférieure du compartment de congélation

Dépose du protège-ampoule :

Faire glisser le protège-ampoule sur la gauche pour libérer l'extrémité droit des rainures murales, et dégager ensuite l'extrémité gauche de ses rainures murales.

Ampoule de rechange :

Si l'ampoule grillée est une ampoule DEL de taille standard, remplaçer en commandant la pièce Whirlpool numéro W10565137A (ampoule DEL de 3,6 watts).
Si I'ampoule grillée est une ampoule à incandescence, replacer par une ampoule à incandescence standard de taille, de forme et de puissancesemblables (40 watts maximum).

Réinstallation du protège-ampoule :

■ Insérer l'extrémité gauche du protège-ampoule dans les rainures murales, et emboiter ensuite l'extrémité droite dans ses rainures murales.

Entretien avant les vacances ou lors d'un déménagement

Vacances

Si vous choisissez de laisser le réfrigérateur en marchependant votre absence:

1. Consommer tous les alimentes périssables et congeler les autres.

2. Si le réfrigerateur compte une machine à gaçons automatique et qu'il est raccordé à la source d'approvisionnement en eau du domicile, fermer la source d'approvisionnement en eau du réfrigerateur. Des dommages matériels peuvent survenir si l'alimentation en eau n'est pas coupée.

3. Si vous machine à glaçons est automatique, éteindre la machine à glaçons.

REMARQUE: Selon votre modèle, soulever le bras de commande métallique à la position OFF (arrêt) (position élevée) ou placer le commutateur sur OFF (arrêt).

1. Vider le bac a glaçons.

Si vous choisissez d'arreter le fonctionnement du réfrigerateur avant votre départ :

1. Enlever tous les alimentes du réfrigerateur.
2. Si vous réfrigerateur une machine à glaçons automatique :

Fermer l'approvisionnement d'eau de la machine à glaçons au moins une jourée à l'avance.
Lorsque la derniere quantite de gacons est distribuée, soulever le bras de commande metallique à la position OFF (arrêt) (position elevée) ou déplacer le commutateur à la position OFF (arrêt).

1. Selon le modele, tournar la commande du réfrigérateur à OFF (arrêt) ou désactiver le refroidissement. Voir "Utilisation des commandes" dans les instructions d'utilisation, le guide d'utilisation, ou le guide d'utilisation et d'entretien.
2. Nettoyer, essuyer et secher à fond.
3. À l'aide de ruban adhésif, placer des blocs de caoutchouc ou de bois sur la partie supérieure de chaque porte de façon à ce qu'elles soient suffisamment ouvertes pour permettre l'entrée de l'air à l'intérieur, afin d'éviter l'accumulation d'odeur ou de moissurance.

Déménagement

Lorsque vous déménagez vos réfrigerateur à une nouvelle habitation, suivre ces étapes pour préparer le déménagement.

1. Si vous réfrigerateur une machine à glaçons automatique :

Fermer l'approvisionnement d'eau de la machine à glaçons au moins une jourée à l'avance.
- Debrancher la canalisation d'eau de l'arrière du réfrigerateur.
Lorsque la derniere quantite de glacons est distribuée, soulever le bras de commande metallique à la position OFF (arrêt) (position élevé) ou déplacer le commutateur à la position OFF (arrêt).

1. Retirer tous les aliments du réfrigérateur et placer tous les aliments congelés dans de la neige carbonique.
2. Vider le bac a glaçons.
3. Selon le modele, tourner la commande du réfrigerateur à OFF (arrêt) ou désactiver le refroidissement. Voir "Utilisation des commandes" dans les instructions d'utilisation, le guide d'utilisation, ou le guide d'utilisation et d'entretien.
4. Debrancher le réfrigérateur.
5. Nettoyer, essuyer et secher a fond.
6. Retirer toutes les pieces amovibles, bien les envelopper et les attacher ensemble à l'aide de ruban adhésif pour qu'elles ne bougent pas ni ne s'entrechoquant durant le déménagement.
7. Selon le modele, soulever le devant du réfrigerateur pour qu'il roule plus facilement OU retractor les pieds de nivellement pour qu'ils n'égratignent pas le plancher. Voir "Ajustement des portes" ou "Retrait, réglage de l'aplomb et alignement des portes".
8. Fermer les portes à l'aide de ruban adhésif et fixer le cordon d'alimentation électrique au dos du réfrigérateur à l'aide de ruban adhésif.

Lorsque vous arriverez à votre nouveau domicile, remettez tout en place et consultez les instructions d'installation pour des instructions sur la préparation de l'appareil. Aussi, si vous réfrigerateur à une machine à gacons automatique, n'oubliez pas de raccorder l'approvisionnement d'eau au réfrigerateur.

RÉSOLUTION DE PROBLEMES

Essayer d'abord les solutions suggerées ici. Pour obtenir de l'aide ou des conseils qui permettron peut-être d'éviter une intervention de dépannage, consulter la page de garantie de ce manuel et scanner le code QR avec votre apparéil intelligent, ou consultez le site internet www.whirlpool.ca pour des conseils qui vous permittron peut-être d'éviter une intervention de dépannage.

Voussouspedressersoucommentairesouquestionsparcourrieràl'adresceci-dessous:

Aux États-Unis :

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Au Canada :

Whirlpool Brand Home Appliances

Dans voire correspondance, veillez indiquer un numero de téléphone ou l'on peut vous joindre dans la journee.

AVERAGEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause

un décès, un incendie ou un chocolélectrique.

UTILISATION GÉNÉRALE Causes possibles et/ou solutions recommendées

Le réfrigérateur ne fonctionne pas	■ Non raccordé à une alimentation électrique - Brancher le cordon d'alimentation dans une prise à 3 alvées reliée à la terre. Ne pas utiliser de cordon de rallonge. ■ Pas de courant dans la prise électrique - Brancher une lampe pour voir si la prise électrique fonctionne. ■ Un fusible est grillé ou un disjoncteur s'est ouvert - Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, contacter un électricien agréé. ■ La commande ou le refroidissement n'est pas activé(e) - Activer la commande du réfrigérateur ou le refroidissement. Voir “Utilisation des commandes”. ■ Nouvelle installation - Attendre 24 heures après l'installation pour permettre au réfrigérateur et au congélateur de refroidir complètement. REMARQUE: Le fait de placer la/les commandes(s) de température au réglage le plus froid ne refroidira pas le compartment (de réfrigération ou de congélation) plus rapidement.
Le moteur semble fonctionner excessivement	■)Votre nouveau réfrigérateur compte un moteur haute efficacité - Il est possible qu'il fonctionne plus longtemps que votre apparéil précédent car le compresseur et les ventilateurs fonctionnent à des vitesses réduites plus économiques. Ceci est normal. REMARQUE: L'apparéil peut fonctionner encore plus longtemps si la température de la pièce est élevée, si une grande quantité de nourriture a été ajoutée, si les portes sont fréquemment ouvertes ou si elles ont été laissées ouvertes.
UTILISATION GÉNÉRALE Causes possibles et/ou solutions recommendées
Le réfrigérateur semble bruyant	Le comprésur de votre nouvelle réfrigerateur régule la température plus efficacement et utilise moins d'énergie que les modèles plus anciers. Au cours de différentes étapes du fonctionnement de l'appareil, vous entendrez peut-être des bruits de fonctionnement normaux qui ne vous sont pas familiers.Les bruits suivants sont normaux :■ Bourdonnement/Cliquetis - Se produit lorsque le robinet d'eau s'ouvre et se referte pour distribuer de l'eau ou replir la machine à glacons. Si le réfrigerateur est raccordé à une canalisation d'arrivée d'eau, cela est normal. Éteindre la machine à glacons si le réfrigerateur n'est pas raccordé à une canalisation d'arrivée d'eau.Craquement/Ecrasement - Se produit lorsque la glace est éjectée du moule à glacons.Bruit déclatement - Se produit lors de la contraction/l'expansion des parois internes, particulièrement lors du refroidissement initial.Pulsation/Frottement rythmique - Se produit lorsque les ventilateurs/le comprésur s'ajustent pour optimier la performance de l'apparil pendant son fonctionnement - cela est normal.Vibrations sonores - Se produit lorsque l'eau circule dans la canalisation d'arrivée d'eau ou lorsque le réfrigerant circule dans l'apparil. Les vibrations peuvent aussi provenir d'objets posés sur le réfrigerateur.Bruit d'écoulement d'eau ou de gargouillagement - Se produit lorsque la glace fond lors du programme de dégivrage et que l'eau s'écoule dans le plateau de dégivrage.Grisillement - Se produit à mesure que de l'eau goutte sur l' éléments de chauffage durant le programme de dégivrage.
La température est trop élevé	Nouvelle installation - Attende 24 heures après l'installation pour permettre au réfrigerateur et au congelateur de refroidir complètement.REMARQUE: Le fait de placer la/les commande(s) de température au réglage le plus froid ne refroidira pas le comportiment (de réfrigération ou de conglération) plus rapidement.Les portes sont ouvertes trop féquement ou ne sont pas complètement fermées - Ceci permet à l'air chaud de pénétrer dans le réfrigerateur. Minimiser les ouvertures de porte, garder les portes complètement fermées et s'assurer que l'échérité des deux portes est assurée.Les ouvertures d'aération sont obstruées - Retirer les objets placés devant les ouvertures.Une grande quantité d'aliments chauds a été récemment ajoutée - Attende quelques heures pour permettre au réfrigerateur de revenir à une température normale.Le réglage des commandes n'est pas ajusté à l'environnement de l'apparil - Ajuster les commandes à un réglage plus froid. Contrôler à nouveau la température 24 heures plus tard.
La température est trop BASSE	Le réglage des commandes n'est pas ajusté à l'environnement de l'apparil - Ajuster les commandes à un réglage plus chaud. Contrôler à nouveau la température 24 heures plus tard.La tablette supérieure du réfrigerateur est plus froide que les tablettes inférieures - Sur certains modèle, l'air en provenance du congelateur pénétre dans le comportiment de réfrigeriation par les événits situés à proximate de la tablette supérieure. La tablette supérieure peut donc être légériement plus froide que les tablettes inférieures.Les ouvertures d'aération sont obstruées - Retirer les objets placés devant les ouvertures.
Accumulation d'humidity à l'intérieur de l'appareil	REMARQUE: Une certaine accumulation d'humidity est normale. Nettoyer avec un linge doux et sec.La pièce est humide - Un environnement humide contribue à l'accumulation d'humidité. Utiliser le réfrigerateur à l'intérieur du domicile uniquement, dans un environnement aussi sec que possible.Les portes sont féquement ouvertes ou ne sont pas complètement fermées - Ceci permet à l'air humide de pénétrer dans le réfrigerateur. Minimiser les ouvertures de porte, garder les portes complètement fermées et s'assurer que l'échérité des deux portes est assurée.
Les lampes interieures ne fonctionnent pas	Les portes sont restées ouvertes pendant longtemps - Fermer les portes pour réinitialiser les lampes.Une ampoule est desserrée dans la douille ou grillée - Sur les modèle possédant des ampoules interieures à incandescence ou des ampôules DEL de taillie standard, serrer ou remplaçer l'ampoule. Voir "Lampes".REMARQUE: Sur les modèleés équipés de mini ampôules DEL, composer les numérofsournis pour obtenir de l'aide ou un dépannage si les lampes interieures ne s'allument pas lorsqu'on ouvre l'une des portes. Voir la page de couverture ou la garantie pour savoir qui contacter.

UTILISATION GÉNÉRALE Causes possibles et/ou solutions recommendées

Les lampes du distributeur ne fonctionnent pas (sur certains modèles)

La lampe du distributeur est eteinte - Sur certains modes, si la lampe du distributeur est reglee a OFF (arret), elle ne fonctionne que si I'on appuie sur le levier/la plaque du distributeur. Si I'on souhaite que la lampe du distributeur reste allumee continulement, selectionner un autre reglage.Voir "Distributeurs d'eau et de glacons".
La lampe du distributeur est reglee au mode AUTO ou NIGHT LIGHT (veilleuse) - Sur certains modedes, si la lampe du distributeur est reglee au mode AUTO ou NIGHT LIGHT (veilleuse), s'assurer que le detecteur de luziere du distributeur n'est pas obstrue. Voir "Distributeurs d'eau et de glacons".

REMARQUE: Sur les modèles équipés de mini ampoules DEL, composer les numérios fournis pour Obtir de l'aide ou un dépannage si les témoins lumineux du distributeur ne fonctionnent pas correctement. Voir la page de couverture ou la garantie pour savoir qui contacter.

AVERAGEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflamnable.

Le non-respect de cette instruction peut causeur un décès, une Explosion ou un incendie.

PORTES ET NIVELLEMENT Causes possibles et/ou solutions recommandées

Les portes sont difficiles à ouvrir	■ Les joints sont sales ou collants - Nettoyer les joints et les surfaces de contact au savon doux et à l'eau tiège. Rincer et sécher avec un linge doux.
Les portes ne ferment pas complètement	■ La porte est bloquée en position ouverte - Déplacer les alimentés sous emballage pour dégager la porte. S'assurer que tous les balconnets et tablettes sont correctement installés. Vérifier que tous les matériaux d'emballage ont été retirés.
Les portes semblent mal alignées	■ L'alignement des portes ou le nivlement du réfrigérateur doit être réalisé - Voir les instructions concernant le nivlement de l'appareil et l'alignement des portes.
Le réfrigérateur branle et n'est pas stable	■ Le réfrigérateur n'est pas d'aplomb - Pour stabiliser le réfrigérateur,steroler la grille de la base et abaiser les pieds de nivlement jusqu'à ce qu'ils touchent le plancher. Voir les instructions concernant le nivlement de l'appareil et l'alignement des portes.

A VERTISSEMENT

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons.

Le non-respect de cette instruction peut cause des coupures.

GLAÇONS ET EAU Causes possibles et/ou solutions recommendées

La machine à glaçons ne produit pas ou produit trop peu de glaçons, ou les glaçons produits sont petits/creux

Le réfrigerateur n'est pas racordé à une alimentation en eau ou le robinet d'arrêt d'eau n'est pas complètement ouvert - Raccorder le réfrigerateur à une alimentation en eau et s'assurer que le robinet d'arrêt est complètement ouvert.
La canalisation d'alimentation en eau est deformée - Une déformation de la canalisation d'alimentation en eau peut réduire le début de l'eau, réduire la vitesse de production des gacons, entraîner la production de gacons de petite taille et/ou creux, ou encore de forme irrégulière. Redresser la canalisation d'eau.
La machine à glaçons n'est pas allumée - Mettre en marche la machine à glaçons. Voir "Machine à glaçons et bac d'entreposage".
- Nouvelle installation - ÀpRES avoir raccordé le réfrigérateur à une source d'alimentation en eau, vidanger le système d'eau. (Voir "Distributeurs d'eau et de glaçons".) Attendre 24 heures pour que la production de glaçons commence. Attendre 72 heures pour que la production de glaçons soit complète. Jeter les trois premiers lots de glaçons produits.
- Une grande quantité de glaçons a été récemment prélevée - Accorder suffisamment de temps à la machine à glaçons pour produit plus de glaçons.
- Un glaçon est coincide dans le bras éjecteur de la machine à glaçons (sur certains modèles) - Retirer le glaçon du bras éjecteur avec un ustensile en plastique.
■ Pression en eau inadéquate - Vérifier que la pression en eau du domicile est adéquate. Voir "Spcifications de l'alimentation en eau".
Le filtré à eau est mal installé - S'assurer que le filtré est correctement installé. Voir "Système de filtration de l'eau".
Un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau froide - Ceci peut réduire la pression de l'eau. Voir "Spcifications de l'alimentation en eau".

REMARQUE : Pour d'autres questions concernant la pression de l'eau, contacter un plombier agreé qualifié.

GLAÇONS ET EAU Causes possibles et/ou solutions recommendées
Le distributeur de glaçons ne fonctionne pas correctement	■ Les portes ne ferment pas complètement - S'assurer que les deux portes sont bien fermées. (Sur certains modèle, seule la porte du congealrateur doit être fermée pour pouvoir utiliser le distributeur.)■ Nouvelle installation -Après avoir raccordé le réfrigérateur à une source d'alimentation en eau, vidanger le système d'eau. (Voir "Distributeurs d'eau et de glaçons.") Attende 24 heures pour que la production de glaçons commence. Attendre 72 heures pour que la production de glaçons soit complète. Jeter les trois premiers lots de glaçons produits.■ La machine à glaçons n'est pas allumée ou le bac à glaçons n'est pas bien installé - Mettre en marche la machine à glaçons et s'assurer que le bac d'entreposage à glaçons est fermement en place. Voir "Machine à glaçons et bac d'entreposage".■ Des glaçons sont agglomerés à l'intérieur du bac d'entreposage à glaçons, ou ils obstruent la goulotte de distribution de glaçons - Retirer ou séparer les glaçons agglomerés à l'aide d'un ustensile en plastique si nécessaire. Nettoyer la goulotte de distribution des glaçons et le fond du bac d'entreposage à glaçons à l'aide d'un chiffon tiège et humide puis secher soigneusement ces deux sections. Pour éviter toute agglomération de glaçons et maintainir un approvisionnement frais en glaçons, vider le bac d'entreposage à glaçons et nettoyer à la fois le bac d'entreposage et la goulotte de distribution toutes les 2 semaines.■ Les glaçons placés dans le bac d'entreposage ne convennent pas - Utiliser uniquement des glaçons produits par la machine à glaçons actuelle.■ Le distributeur est verrouillé - Déverrouiller le distributeur. Voir "Distributeurs d'eau et de glaçons".■ Le distributeur à glaçons s'est bloqué pendant qu'il distribuait de la glace concassée - Pour les modèles comptant un bac d'entreposage à glaçons dans la porte, pour éliminer l'obstruction, passer temporairément de la glace concassée au mode glaçons.■ On a appuyé sur la plaque/le levier du distributeur pendant trop longtemps - Les glaçons cessent automatiquement d'être distribués. Attendre quelques minutes pour que le distributeur soit réinitialisé et reprene ensuite la distribution. Prende de grandes quantités de glaçons directement du bac d'entreposage à glaçons et non depuis le distributeur.■ La pression en eau du domicile est inférieure à 30 lb./po2(207 kPa) - La pression de l'eau du domicile affecte le débit au niveau du distributeur. Voir "Spécifications de l'alimentation en eau".■ Le filtre à eau est obstrué ou mal installé - Remplacer le filtre ou le réinstaller correctement. Voir "Système de filtration de l'eau".
Mauvais goût, odeur ou couleur grisâtre des glaçons ou de l'eau	■ Raccords de plomberie neufs - Des raccords de plomberie neufs peuvent entrainer une décoloration ou un mauvais goût des glaçons ou de l'eau. Ce problème devrait disparätre avec le temps.■ Les glaçons ont été entreprises pendant trop longtemps - Jeter les glaçons et laver le bac à glaçons. Accorder 24 heures à la machine à glaçons pour la fabrication de nouveaux glaçons.■ L'odeur de certains alimentents s'est transférée à l'eau ou aux glaçons - Utiliser des emballages hermétiques et à l'épreuve de l'humidité pour conserver les alimentents.■ Utilisation d'une canalisation d'alimentation en eau non recommandée - L'odeur et le goût de certains matériaux utilisés dans des canalisations d'alimentation en eau non recommandées peuvent se transférer à l'eau. Utiliser uniquement une canalisation d'alimentation en eau recommandée. Voir "Spécifications de l'alimentation en eau".■ L'eau contient des mineraux (teils le soufre) - L'installation d'un filtre à eau peut être requise afin d'enlever ces mineraux.■ Le filtre à eau a été récemment installé ou remplaced - Une décoloration grise ou foncée de la glace ou de l'eau indique que le système de filtration de l'eau nécessite un rinçage supplémentaire. Voir "Distributeurs d'eau et de glaçons".
Le distributeur d'eau ne fonctionne pas correctement	■ Les portes ne ferment pas complètement - S'assurer que les deux portes sont bien fermées. (Sur certains modèles, seule la porte du concélateur doit être fermée pour pouvoir utiliser le distributeur.)■ Le réfrigérateur n'est pas raccordé à une alimentation en eau ou le robinet d'arrêt d'eau n'est pas ouvert - Raccorder le réfrigérateur à une alimentation en eau et s'assurer que le robinet d'arrêt est complètement ouvert.La canalisation d'alimentation en eau est déformée - Une déformation de la canalisation d'alimentation en eau peut réduire le débit du distributeur. Redresser la canalisation d'eau.La pression en eau du domicile est inférieure à 30 lb/po2 (207 kPa) - La pression de l'eau du domicile affecte le débit au niveau du distributeur. Voir "Spcifications de l'alimentation en eau". Nouvelle installation -Après avoir raccordé le réfrigérateur à une source d'alimentation en eau, vidanger le système d'eau. Voir "Distributeurs d'eau et de glaçons".Le distributeur est verrouillé - Déverrouiller le distributeur. Voir "Distributeurs d'eau et de glaçons".Le filtre à eau est obstrué ou mal installé - Remplacer le filtre ou le réinstaller correctement. Voir "Système de filtration de l'eau".Un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau froide - Ceci peut réduire la pression de l'eau. Voir "Spcifications de l'alimentation en eau".REMARQUE: Pour d'autres questions concernant la pression de l'eau, contacter un plombier agréé qualifié.
De l'eau suinte ou goutte du distributeur	REMARQUE: Il est normal que quelques gouttes s'écoulent de la machine après que l'on a distribué de l'eau.On n'a pas gardé le verre sous le distributeur pendant suffisamment longtemps - Maintenir le verre sous le distributeur pendant 2 à 3 secondes après avoir relaché le levier/la plaque du distributeur.L'installation est neue, le filtre à eau a été récemment installé ou changé - De l'air piégé dans les canalisations peut faire goutter le distributeur d'eau. Rincer le système de distribution d'eau pour évacuer l'air des canalisations. Voir "Distributeurs d'eau et de glaçons".De la glace restée dans la goulotte du distributeur fond - S'assurer qu'il n'y a aucun copeau ou morceau de glace dans la goulotte à glaçons.
De l'eau fuit par l'arrière du réfrigérateur	■ Les raccords des canalisations d'eau ne sont pas bien serrés - S'assurer que tous les raccords sont bien serrés. Voir "Raccordement de la canalisation d'eau".
L'eau du distributeur n'est pas assez friode (sur certains modèles)	REMARQUE: L'eau du distributeur est refroidie à 50°F (10°C). Nouvelle installation - Attendre 24 heures après l'installation pour que l'alimentation en eau refroidisse complètement.Une grande quantité d'eau a été récemment versée - Attendre 24 heures pour qu'une nouvelle réserve d'eau refroidisse complètement.On n'a pas versé d'eau récemment - Le premier verre d'eau ne sera peut-être pas froid. Jeter le premier verre d'eau distribué.Le réfrigérateur n'est pas raccordé à une canalisation d'acciviée d'eau froide - S'assurer que le réfrigérateur est raccordé à une canalisation d'acciviée d'eau froide. Voir "Spcifications de l'alimentation en eau".

ACCESSIONS

Les accessoires de réfrigerateur suivants sont disponibles. Pour commander: Nous contacter et demander le numéro de piece indiqué, ou contacter notre marchand autorisé. Aux É.-U., composer le 1-800-442-9991 ou visitor www.whirlpool.com/accessories. Au Canada, composer le 1-800-807-6777 ou visitor www.whirlpool.ca.

Nettoyant pour acier inoxydable affresh: Commander la piece numero W10355016 Au Canada, commander la piece numero W10355016B

Lingettes pour acier inoxydable affresh:
Commander la piece numero W10355049
Au Canada, commander la piece numero W10355049B
Nettoyant pour apparéil menager et cuisine affresh:
Commander la piece numero W10355010
Au Canada, commander la piece numero W10355010B
Filtre à eau:
Commander la piece N° W10295370A (P4RFWB)
Filtre à air:
Commander la piece N° W10311524
Sachet de conservation pour produits frais:
Commander la piece N° W10346771

FEUILLE DE DONNÉES SUR LA PERFORMANCE

Système de filtration d'eau Modèle P5WB2L/P4RFWB Capacité 200 gallons (757 litres)

Produit testé et certifié par NSF International en vertu de la norme NSF/ANSI 42 (réduction du goût et de l'odeur du chlore, et particules de classe l*) et en vertu de la norme NSF/ANSI 53 (réduction de kystes actifs, amiante, plomb, lindane, toxaphène, atrazine, et 2,4 - D).

Ce produit a ete teste selon les normes NSF/ANSI 42 et 53 pour la reduction des substances enumerees ci-dessous. La concentration des substances induees dans I'eau entran dans le systeme a ete reduite a une concentration moindre ou egea a la limite permisible pour I'eau qui quitte le systeme, tel que specifie dans les normes NSF/ANSI 42 et 53.

Réd. de substances Effets esthétiques	Critères de réduction NSF	Affluent moyen	Concentration dans l'eau àTRAITER	Effluent maximal % de réd.minimale	% de réd.moyenne
Chloro goût/odeur Particules (classe I*)	réduction de 50 %	2,0 mg/L	2,0 mg/L ± 10 %	0,20 mg/L	97
	réduction de 85 %	7 300 000 #/mL	Au moins 10 000 particules/mL	75 000 #/mL**	99
Réduction des contaminants	Critères de réduction NSF	Affluent moyen	Concentration dans l'eau àTRAITER	Effluent maximal % de réd.minimale	% de réd.moyenne
Kystes actifs†	99,95 % 160 000/L	50 000/L min. 54/L		†	99,97 99,99
Amiante 99 % 87 MFL 10			à 108fibrés/L†	0,17 MFL 99	99
Plomb : à pH 6,5	0,010 mg/L	0,160 mg/L	0,15 mg/L ± 10 %	0,001 mg/L	99,4
Plomb : à pH 8,5	0,010 mg/L	0,140 mg/L	0,15 mg/L ± 10 %	0,005 mg/L	98,6
Lindane	0,0002 mg/L	0,0019 mg/L	0,002 mg/L ± 10 %	0,00002 mg/L	98,9
Toxaphène	0,003 mg/L	0,014 mg/L	0,015 mg/L ± 10 %	0,001 mg/L	93
Atrazine	0,003 mg/L	0,0094 mg/L	0,009 mg/L ± 10 %	0,0005 mg/L	94,5
2,4 - D	0,07 mg/L	0,220 mg/L	0,210 mg/L ± 10 %	0,028 mg/L	87,5

Parametres de test: pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/ po^2 (413,7 kPa). Temp. = 68°F à 71,6°F (20°C à 22°C). Capacité de service nominale = 200 gallons (757 litres).

Il est important que les critères de fonctionnement, d'entretien et de remplacement du filtrte soient respectés pour que le produit donne le rendement annuncié. Des dommages matériels peuvent survenir si toutes les instructions ne sont pas respectées.
Utiliser la cartouche de remplacement P4RFWB, piece n^10295370A . Prix au détail suggéré en 2014 de 39,99 \ US/49,99$ CAN. Les prix sont sujets à modification sans préavis.

Style 1 - Lorsque l'écran d'affichage de l'état du filtré à eau passée de "GOOD" (bon) à "ORDER" (commander), commander un nouveau filtré. Lorsque le tímoin indique "REPLACE" (remplacer), il est recommandé de remplaçer le filtré.

Style 2 - Lorsque le tímein du filtré passé du vert au jaune, commander un nouveau filtré. Lorsque le tímein passé du jaune au rouge, il est recommandé de replacer le filtré.

Style 3 - Lorsque le tímoin du filtré indique 10% , commander un nouveau filtré. Lorsque le tímoin indique 0% , il est recommendé de replacer le filtré.

Style 4 - Appuyer sur FILTER (filtr) pour vérifier l'etat du filtré à eau. Lorsque le tímoin lumineux du filtré est jaune, commander un nouveau filtré. Si le tímoin lumineux du filtré est rouge, il est recommendé de replacer le filtré.

• ÀpRES avoir changé le filtré à eau, vidanger le système de distribution d'eau. Voir "Distributeurs d'eau et de glaçons" ou "Distributeur d'eau" dans les instructions d'utilisation ou le guide d'utilisation.
• Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d'eau. Meme si le test a eteffectue dans des conditions de laboratoires standard, le rendement reel peut varier.

Le produit doit être utilisé pour l'eau froide seulement.
Le circuit d'eau doit être installé conformément aux lois et règlements locaux et à ceux de l'Etat concerné.
- Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peutContainir des kystes filtrables.
■ Consulter la section "Garantie" (dans les instructions d'utilisation ou le guide d'utilisation) pour obtenir le nom, l'adresse et le numéro de téléphone du fabricant.
■ Consulter la section "Garantie" (dans les instructions d'utilisation ou le guide d'utilisation) pour voir la garantie limitée du fabricant.

Directives d'application/Paramètres d'approvisionnement en eau
Source d'eau	Collectivité ou puits
Pression de l'eau	30 - 120 lb/po2 (207 - 827 kPa)
Température de l'eau	33° - 100°F (0,6° - 37,8°C)
Débit nominal	0,5 gpm (1,9 L/min) à 60 lb/po2

GARANTIE LIMITÉE DES GROS APPAREILS MENAGERS WHIRLPOOL®

ATTACHEZ ICI VOTRE RECU DE VENTE. UNE PREUVE D'ACHAT EST OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre d'eXpérience de la clientèle, veuillez garder à disposition les renseignements suivants :

■ Nom, adresse et numéro de téléphone
Numérodeschemeletéserie
Une description claire et détaillée du problème rencontré
Une preuve d'achat incluant le nom et I'adresse du marchand ou du détaillant

SI VOUS AVEZ BESOIN DE SERVICE :

1. Avant de nous contacter pour Broker un depannage, veuillez déterminer si des réparations sont nécessaires pour toute produit. Cérains problèmes peuvent être résolus sans intervention de depannage. Prénez quelques minutes pour parcourir la section Dépannage ou Résolution de problèmes du guide d'utilisation et d'entretien, scannez le code QR ci-contre avec votre téléphone intelligent pour acceder à des ressources supplémentaires, ou rendez-vous sur le site http://www.whirlpool.ca.
2. Tout service sous garantie doit etre effecte exclusivement par nos fournisseurs de depannage autorisés Whirlpool.Aux E.-U.et au Canada,dirigez toutes vos demandes de service sous garantie au

Centre d'eXpérience de la clientèle Whirlpool

Aux E.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique.

http://www.whirlpool.ca

GARANTIE LIMITÉ DE UN AN

CE QUI EST COUVERT CE QUI N'EST PAS COUVERT

Pendant un an à compter de la date d'achat, lorsque ce gros appeareil menager est installé, utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada, LP (ci-apres désignées "Whirlpool") décidera à sa seule discrétion de replacer le produit ou de couvrir le coût des pieces spécifiées par l'usine et de la main-d'oeuvre nécessaires pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appeareil menager a été acheté. S'il est replacé, l'appareil sera couvert pour la période restant à couir de la garantie limitée d'un an du produit d'origine.

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRESENTE. Le service doit être fourni par une compétie de service désignée par Whirlpool. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le gros appeareil menager est utilisé dans le pays ou il a été acheté. La presente garantie limitée est valable à compter de la date d'achat initial par le consommateur. Une preuve de la date d'achat initial est exigée pour obtenir un dépannage dans le cadre de la presente garantie limitée.

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions de l'utilisateur, de l'opérateur ou des instructions d'installation.
2. Visite d'instruction à domicile pour montré à l'utilisateur comment utiliser l'appareil.
3. Visites de service pour rectifier une installation ou un entretien fauits du produit, une installation non conforme aux codes d'électricité ou de plomberie, ou la rectification de l'installation électrique ou de la plomberie du domicile (ex: câblage électrique, fusibles ou tuyaux d'arrivée d'eau du domicile).
4. Pièces consomptibles (ex : ampoules, batteries, filtres à air ou à eau, solutions de conservation, etc.).
5. Conversion de votre produit du gaz naturel ou du gaz de petrole liquéfié.
6. Dommages causés par : accident, mésusage, abus, incendie, inondations, catastrophe naturelle ou l'utilisation de produits non approuviés par Whirlpool.
7. Réparations aux pieces ou systèmes dans le but de rectifier un dommage ou des défauts resultant d'une réparation, ALTERATION OU MODIFICATION NON autorisée faite à l'appareil.
8. Dedefaats d'apparance, notamment les éraflures, traces de chic, fissures ou tout autre dommage subi par le fin de l'appareil memager, a moins que ces dommages ne resultant de vices de matériaux ou de fabrication et ne soient signales à Whirlpool dans les 30 jours suivant la date d'achat.
9. Decoloration, rouille ou oxydation des surfaces resultant d'environnements caustiques ou corrosifs incluant des concentrations elevées de sel, un haut degré d'humidité ou une exposition à des produits chimiques (exemples non exhaustifs).
10. Perte d'aliments ou de medicaments due à la défaillance du produit.
11. Enlevement ou livreaison. Ce produit est conçu pour être répéré à l'intérieur du domicile.
12. Frais de déplacement et de transport pour le dépannage/la réparation dans une région éloignée où une compétie de service Whirlpool autorisée n'est pas disponible.
13. Retrait ou réinstallation d'appareils inaccessibles ou de dispositifs préinstallés (ex : garnitures, panneaux décorats, plancher, meubles, ilots de cuisine, plans de travail, panneaux de gypse, etc.) qui entravent le dépannage, le retrait ou le remplacement du produit.
14. Service et pieces pour des appareils dont les numérodes série et de modèle originaux ont été enlevés, modifiés ou ne peuvent pas'être facilement identifiés.

Le coût d'une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTS APPLICABLES DE QUALITE MARCHANDE OU D'APTITUDE À UN USAGEPARTICULIER, SONT LIMITEES À UN AN OU À LA PLUS COURTE PERIODE AutorISEE PAR LA LOI. Certains Etats et provinces ne permettent pasde limitation sur la durée des garanties implicés de qualite marchande ou d'aptitude a un usage particulier, de sorte que la limitation ci-dessus peut nopas etre applicable dans voire cas. Cette garantie you confere des droits juridiques specifiques et you pouze également jour d'autres droits quipeuvent varier d'une juridiction a I'autre.

EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE

Whirlpool decline tute responsabilitie au titre de la qualite, de la durabitie ou en cas de depannage ou de reparation necessaire sur ce gros appareil menager autre que les responsabilités enoncées dans la presente garantie. Si vous souhaitez une garantie plus etendue ou plus complete que la garantie limitee fournie avec ce gros apparil menager, adressez-vous a Whirlpool ou a toutre detaillant pour obtenir les modalites d'achat d'une garantie etendue.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUIS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRESENTE. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifique et vous pouvez également jour d'autres droits qui peuvent varier d'une juridiction à l'autre.
