MODE D'EMPLOI AS09SBGE SAMSUNG

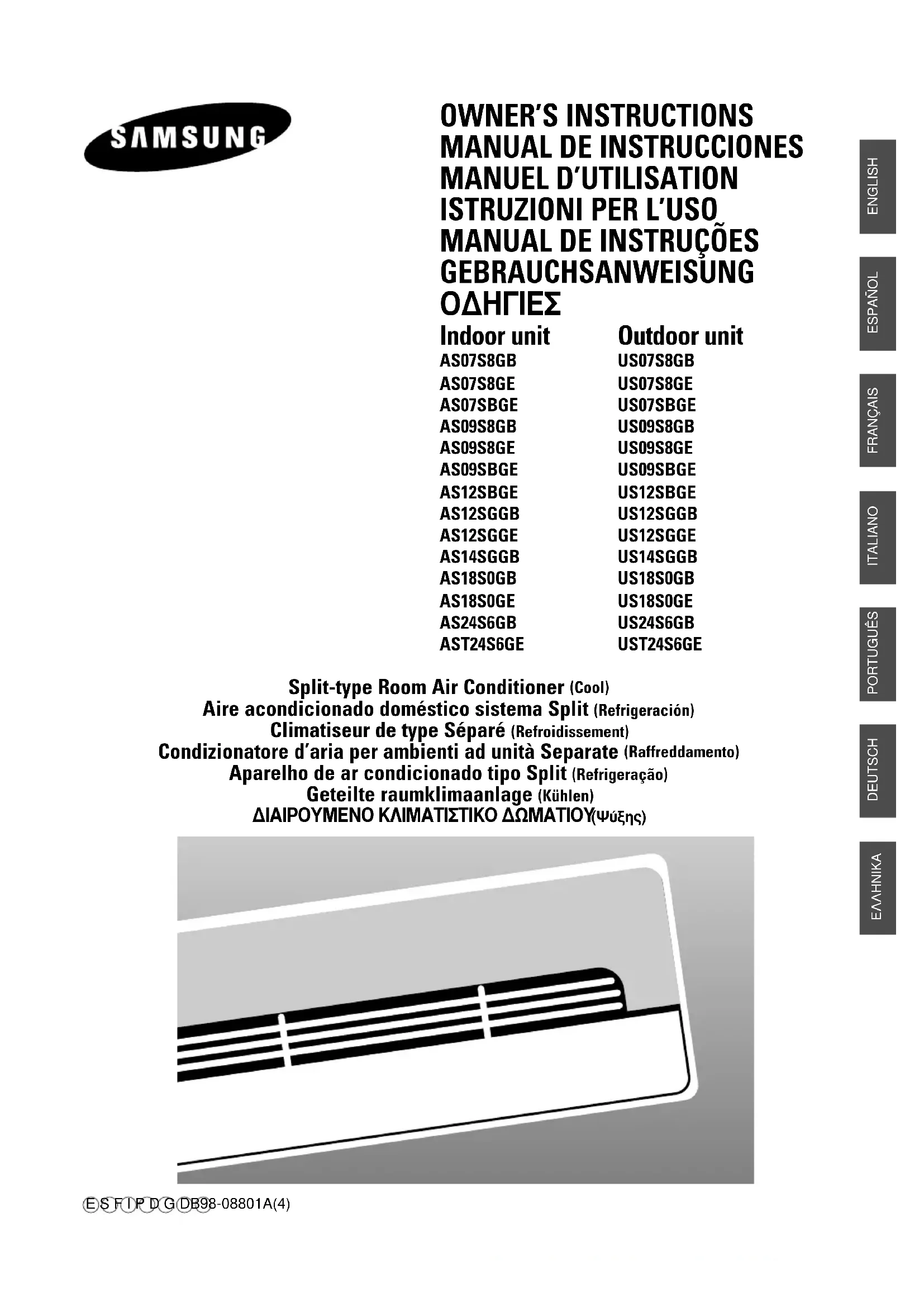

GEBRAUCHSANWEISUNG O¢H°IE™ Split-type Room Air Conditioner (Cool) Aire acondicionado doméstico sistema Split (Refrigeración) Climatiseur de type Séparé (Refroidissement) Condizionatore d’aria per ambienti ad unità Separate (Raffreddamento) Aparelho de ar condicionado tipo Split (Refrigeração) Geteilte raumklimaanlage (Kühlen) ¢IAIPOYMENO K§IMATI™TIKO ¢øMATIOY (æ‡Í˘)ESPAÑOLFRANÇAISITALIANOPORTUGUÊSDEUTSCHE S F I P D G DB98-08801A(4)AS07S8GBAS07S8GEAS07SBGEAS09S8GBAS09S8GEAS09SBGEAS12SBGEAS12SGGBAS12SGGEAS14SGGBAS18S0GBAS18S0GEAS24S6GBAST24S6GE Indoor unit US07S8GBUS07S8GEUS07SBGEUS09S8GBUS09S8GEUS09SBGEUS12SBGEUS12SGGBUS12SGGEUS14SGGBUS18S0GBUS18S0GEUS24S6GBUST24S6GE Outdoor unitF-2 Consignes de Sécurité ◆ Si le fil électrique de ce climatiseur est endommagé, il doit être remplacé par le fabricant ou le personnel de service après-vente autorisé pour éviter un accident. ATTENTION ◆ Ne pas installer le climatiseur par vous même. ◆ Cet appareil ne contient aucune partie que l’utilisateur peuvent manipuler. Toujours consulter le personnel de service après-vente autorisé pour la réparation. ◆ Lors de déménagement, consulter le personnel de service après-vente autorisé pour la déconnexion et l’installation de l’unité. ◆ Ne pas trop s’exposer à l’air froid en restant dans le chemin direct du flux d’air du climatiseur pendant des périodes prolongées. ◆ Ne pas mettre les doigts ou objets dans les grils d’orifice de sortie ou d’entrée. ◆ Ne pas actionner ou arrêter le climatiseur en débranchant le fil électrique et ainsi de suite. ◆ Faire attention à ne pas abîmer le fil électrique. ◆ En cas de dysfonctionnement (odeur de brûlé, etc), arrêter immédiatement le fonctionnement, éteindre le briseur électrique, puis consulter le personnel de service après-vente autorisé. DANGER ◆ Faire la ventilation de temps en temps pendant l’utilisation. ◆ Ne pas diriger la circulation d’air vers les cheminées ou aux appareils de chauffage. ◆ Ne pas monter sur le climatiseur ou mettre des objets là dessus. ◆ Ne pas suspender d’objets à l’unité intérieure. ◆ Ne pas mettre de vase de fleurs ou de contenant d’eau sur le climatiseur. ◆ Ne pas exposer directement le climatiseur à l’eau. ◆ Ne pas toucher la prise électrique avec les mains mouillées. ◆ Ne pas éteindre le climatiseur en tirant le fil électrique. ◆ Débrancher l’appareil lorsque vous ne l’utilisez pas pendant longtemps. ◆ Ne pas mettre d’animaux ou de plantes dans le chemin direct de la circulation d’air. ◆ Ne pas boire d’eau écoulée du climatiseur. ◆ Ne pas utiliser l’appareil comme l’endroit de stockage de la nourriture, des plantes ou des animaux, de l’équipement de précision, ou des oeuvres d’art. ◆ Ne pas bloquer ou couvre les grils de sortie et d’entrée qui sont en service. ◆ Ne pas utiliser de gaz inflammables près du climatiseur. ◆ Si la corde d’alimentation est endommagée, elle doit être immédiatement remplacée par un technicien agréé. (Pour l’Europe) ◆ Avant de jeter le dispositif, il est nécessaire de retirer les cellules de batterie et de s’en débarrasser en toute sécurité. AVERTISSEMENTSF-3 FRANÇAIS Sommaire

• ■ Consignes de sécurité p. 2
• ■ Description des unités p. 4
• ■ Télécommande - Boutons et affichage p. 6
• ■ Avant-propos p. 7
• ■ Insérer les piles dans la télécommande p. 8

• TILISER LE CLIMATISEUR■ Utiliser le climatiseur en mode automatique p. 9
• ■ Refroidir la pièce p. 10
• ■ Changer la température de la pièce rapidement p. 11
• ■ Déshumidifier la pièce p. 12
• ■ Airing Your Room p. 13
• ■ Mode de sélection de l’économisation d’énergie p. 14
• ■ Régler le flux d’air vertical p. 15
• ■ Régler le flux d’air horizontal p. 15

■ Régler la minuterie de mise en marche . . . . . . . . . . . . . . . . . . . . 16 ■ Régler la minuterie d’arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 ■ Arrêter le climatiseur après six heures de fonctionnement . . . . . . 18

• ONSIGNES D UTILISATION ■ Conseils d’utilisation p. 19
• ■ Température et humidité de fonctionnement p. 19
• ■ Utiliser le climatiseur sans télécommande p. 20
• ■ Avant d’appeler le service après-vente p. 21
• ■ Nettoyer le climatiseur ■ Nettoyage de Filtres Déodorisants et Biofiltre-Vert (Optionnel) p. 22

PÉCIFICATIONS TECHNIQUESDescription des unités F-4 Le design et I’apparence diffèrent un peu selon le modèle. Unité intérieure Filtre à air (sous la grille) Lames de sortie d’air Entrée d’air Capteur de la télécommande Commutateur On/Off Indicateur TURBO (ROUGE) Indicateur d’Opération indicator (VERT) Indicateur d’economisation d’energie(VERT) Indicateur d’Heure(JAUNE)F-5 FRANÇAIS SH30ZC1(C2)X Entrée d’air (derrière) Sortie d’air Vanne de connexion (à l’intérieur) Unité extérieure US07S8GB US07S8GE US09S8GB US09S8GE Entrée d’air (derrière) Sortie d’air Vanne de connexion Unité extérieure

US07SBGE US09SBGE US12SBGE

Entrée d’air (derrière) Sortie d’air Vanne de connexion (à l’intérieur) Unité extérieure

US12SGGB US12SGGE US14SGGB

Entrée d’air (derrière) Sortie d’air Vanne de connexion Unité extérieure US18S0GB US18S0GE US24S6GB UST24S6GETélécommande - Boutons et affichage F-6 Voyant de transmission de la télécommande Sélection du mode de fonctionnement (Automatique, Refroidissement, Déshumidification, Ventilation) Bouton de sélection Turbo/Sleep Bouton de réglage de l’orientation du flux d’air Bouton de la minuterie de mise en marche Bouton de la minuterie d’arrêt Bouton de Réglage/Annulation de la minuterie de mise en marche/arrêt Bouton de réglage de la vitesse du ventilateur Réglage de la température Réglage de la température Mode Sleep Mode Turbo Economisation d’énergie Affichage de la vitesse du ventilateur Affichage de l’orientation du flux de l’air Réglage de la minuterie de mise en marche Réglage de la minuterie d’arrêt Indicateur d’usure des piles Bouton d’économisation d’énergie Mode de fonctionnement ( Automatique, Refroidissement, Déshumidification, Ventilation)Avant-propos Vous venez d’acheter un climatiseur de type séparé qu’un technicien qualifié vous a installé. Ce manuel contient des informations importantes sur l’utilisation du climatiseur. Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l’appareil. Le manuel est organisé comme suit. ◆ Les figures des pages 4 et 6 illustrent : - les unités intérieure et extérieure, - les boutons et l’afficheur de la télécommande. Ces figures vous aideront à repérer les boutons et à comprendre les symboles affichés. ◆ Du manuel, vous trouverez une série de procédé étape-par-étape pour chaque fonction disponible. Les illustrations des procédures utilisent les trois symboles suivants :

PRESS PUSH HOLD DOWN

F-7 FRANÇAISInsérer les piles dans la télécommande En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le. Insérez les deux piles, en respectant les polarités indiquées : ◆ le + de la pile avec le + de la télécommande, ◆ le - de la pile avec le - de la télécommande.

Remettez le couvercle en place en le faisant glisser jusqu’à ce qu’il s’enclenche.

◆ Utiliser deux piles LR03 de 1,5V. ◆ Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble. ◆ Les piles risquent de se décharger complètement après un an, même si elles n’ont pas été utilisées. Vous devez insérer ou remplacer les piles de la télécommande lorsque : ◆ vous venez d’acheter le climatiseur. ◆ la télécommande ne fonctionne plus correctement.

F-8Utiliser le climatiseur en mode automatique F-9 FRANÇAIS Vous pouvez mettre en marche votre climatiseur en mode automatique à tout moment. Dans ce mode, la température est préréglée et la vitesse du ventilateur est réglée automatiquement pour un confort optimal. Vous pouvez modifier la température mais pas la vitesse de ventilation.

Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse. Résultat

◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton .

Le climatiseur fonctionne en mode AUTO.

Vous pouvez changer de mode à tout moment. Si nécessaire, appuyez sur le bouton (Marche/Arrêt). Résultat

L’indicateur d’opération sur l’unité d’intérieur s’allume. ◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l’unité intérieure émet un bip. Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été : ◆ branché sur le secteur ◆ arrêté Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes. IMPORTANT

Pour régler la température standard (le climatiseur règle automatiquement la température standard en fonction de la température de la pièce), appuyer sur le bouton une ou plusieurs fois.

SET TEMP. SET TEMP. - SET TEMP. SET TEMP. -2°C -1°C Température préréglée +1°C +2°C < Quand vous avez chaud > < Quand vous avez froid >Refroidir la pièce F-10

Si nécessaire, appuyez sur le bouton (Marche/Arrêt). Résultat

L’indicateur d’opération sur l’unité d’intérieur s’allume. ◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l’unité intérieure émet un bip. Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été : ◆ branché sur le secteur ◆ arrêté Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes. IMPORTANT Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse. Résultat: ◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton .

Le climatiseur fonctionne en mode COOL.

Vous pouvez changer de mode à tout moment.

Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu’à ce que la température souhaitée s’affiche. Températures possibles : de 18

Chaque fois que vous appuyez sur un bouton : - La température est modifiée de 1

- l’unité intérieure émet un bip. ◆ le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiante soit supérieure à la température préréglée. ◆ Si la température de la salle atteint celle d’ensemble, le climatiseur cesse le refroidissement, mais le ventilateur fonctionne toujours.

Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu’à ce que la vitesse souhaitée s’affiche : Automatique (ordre: ) Faible Moyen Fort Résultat

Chaque fois que vous appuyez sur le bouton , l’unité intérieure émet un bip.

Pour contrôler la direction du flux d’air, voir page 15.

Sélectionnez le mode COOL (refroidissement) lorsque vous voulez modifier la : ◆ température de refroidissement préréglée, ◆ vitesse du ventilateur lors du refroidissement.Changer la température de la pièce rapidement F-11 FRANÇAIS La fonction de refroidissement Turbo vous permet d’augmenter la température de la pièce rapidement.

En rentrant chez vous, vous trouvez qu’il fait excessivement chaud dans la pièce et voulez faire baisser la température le plus vite possible. En mode Turbo, l’appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnés auparavant.

Si nécessaire, appuyez sur le bouton (Marche/Arrêt). Résultat

L’indicateur d’opération sur l’unité d’intérieur s’allume. ◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l’unité intérieure émet un bip. Appuyez sur le bouton . Résultat

le réglage de la température et du ventilateur se fait automatiquement. ◆ le climatiseur refroidit la pièce le plus vite possible. ◆ après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton au mode DRY(SECHER) ou FAN(VENTILATEUR) cela se change automatiquement en mode AUTO (AUTOMATIQUE).

Si vous souhaitez minutes, arrêter le mode Turbo avant une période de 30 minutes, appuyez sur le bouton une ou plusieurs fois jusqu’à ce que ou disparaissent. Résultat

le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

Pour contrôler la direction du flux d’air, voir page 15. 4Déshumidifier la pièce F-12 Si l’atmosphère de la pièce est humide ou moite, vous pouvez supprimer l’excès d’humidité sans trop faire baisser la température.

Si nécessaire, appuyez sur le bouton (Marche/Arrêt). Résultat

L’indicateur d’opération sur l’unité d’intérieur s’allume. ◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l’unité intérieure émet un bip. Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été : ◆ branché sur le secteur ◆ arrêté Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes. IMPORTANT Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse. Résultat

◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton .

Le climatiseur fonctionne en mode DRY.

Vous pouvez changer de mode à tout moment.

Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu’à ce que la température souhaitée s’affiche. Températures possibles : de 18

Chaque fois que vous appuyez sur un bouton : - La température est modifiée de 1

- l’unité intérieure émet un bip. ◆ le climatiseur commence à déshumidifier la pièce. Le débit d’air est réglé automatiquement.

Pour contrôler la direction du flux d’air, voir page 15. 4Aérer la pièce F-13 FRANÇAIS Si l’atmosphère est renfermée, vous pouvez aérer la pièce à l’aide de la fonction de ventilation (FAN).

Si nécessaire, appuyez sur le bouton (Marche/Arrêt). Résultat

L’indicateur d’opération sur l’unité d’intérieur s’allume. ◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l’unité intérieure émet un bip. Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse. Résultat: ◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton .

Le climatiseur fonctionne en mode FAN. ◆ la température est réglée automatiquement.

Vous pouvez changer de mode à tout moment.

Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu’à ce que la vitesse souhaitée s’affiche : Faible Moyen Fort Résultat

Chaque fois que vous appuyez sur le bouton , l’unité intérieure émet un bip.

Pour contrôler la direction du flux d’air, voir page 15. 4Mode de sélection de l’économisation d’énergie F-14 Si vous souhaitez economiser de l’énergie lorsque lors de l’utilisation du climatiseur, choisissez le mode d’économisation d’énergie en appuyant sur le bouton d’économisation d’énergie. 3 Appuyez sur le bouton . Résultat : ◆ l’unité intérieure émet un bip.

Le climatiseur fonctionne dans le mode d’économisation d’énergie.

La lame externe de circulation d’air monte et descend.

Pour arrêter le mode d’économisation d’énergie, appuyez encore une fois sur le bouton . 4 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu’à ce que la température souhaitée s’affiche. Températures possibles : de 26

ee Si vous souhaitez régler la temperature au dessous de 26

annuler le mode Economie d'énergie avant de régler la température. 6 Pour contrôler la direction du flux d’air, voir page 15. 5 Pour choisir la vitesse du ventilateur, appuyez sur le bouton une ou deux fois jusqu’à ce que l’arrangement requis soit affiché.

Si nécessaire, appuyez sur le bouton (Marche/Arrêt). Résultat

L’indicateur d’opération sur l’unité d’intérieur s’allume. ◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l’unité intérieure émet un bip. Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été : ◆ branché sur le secteur ◆ arrêté Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes. IMPORTANT 2 Sélectionner le mode REFROIDISSEMENT en appuyant sur le bouton .

ee Vous ne pouvez sélectionner le mode Economie d'énergie que dans le mode REFROIDISSEMENT.Régler le flux d’air vertical Réglez le flux d’air horizontal F-15 FRANÇAIS Selon la hauteur de l’unité intérieure sur le mur de la pièce, vous pouvez régler l’orientation des lames de sortie d’air au bas de l’unité, pour augmenter l’efficacité du climatiseur. 1 Appuyez sur le bouton une ou plusieurs fois comme demandé. Résultat : l’orientation verticale des lames est modifiée. CONSEIL Pour... orientez les lames vers le... refroidir la pièce haut. 2 Si vous souhaitez que les lames bouge de haut en bas quand le climatiseur fonctionne , appuyez sur le bouton . Résultat : les lames se déplacent autour de la position initiale que vous avez réglée.

Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton encore une fois.

ee Lorsque vous... alors les lames

arrêtez le climatiseur se ferment complètement. le remettez en marche commencer en position initiale qui est fonctionnée. Deux autres groupes de lames se trouvent à l’intérieur de la sortie d’air. Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent vers la droite ou vers la gauche. 1 Réglez la position de chaque groupe de lames à l’intérieur de l’unité en les poussant vers la droite ou vers la gauche.Régler la minuterie de mise en marche Si vous souhaitez mettre en marche votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyer sur le bouton (ON/OFF) .

La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures. Pour fixer le temps avant la mise en marche, appuyer sur le bouton une ou plusieurs fois jusqu’à ce que le temps avant la mise en marche s’affiche. Temps possibles : entre 30 minutes et 24 heures.

Appuyer sur le bouton de réglage/annulation afin de marquer la fin du réglage. Résultat

Le temps restant s’affiche. ◆ Le voyant de la minuterie arrête de clignoter. ◆ Le mode sélectionné et la température disparaîssent au bout de 10 secondes. ◆ Le climatiseur s’allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé.

Pour annuler la minuterie de mise en marche, appuyer sur le bouton une ou plusieurs fois jusqu’`a ce que le réglage de la minuterie de mise en marche disparaisse.

Appuyer sur le bouton de Réglage/Annulation .

Annuler la minuterie de mise en marche F-16 Pour choisir le mode l’opération en avance, appuyez sur le bouton jusqu’au mode désiré, qu’y se trouve sur le haut de télécommande. Résultat: ◆ Le climatiseur va démarrer en mode choisi quand il est allumé. 3Régler la minuterie d’arrêt La minuterie d’arrêt vous permet d’arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures. Pour fixer le temps avant l’arrêt, appuyer sur le bouton une ou plusieurs fois jusqu’à ce que le temps avant l’arrêt s’affiche. Temps possibles : entre 30 minutes et 24 heures.

Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton MODE ou les boutons TEMPERATURE après avoir réglé la minuterie d’arrêt.

Appuuyer sur le bouton de Réglage/Annulation afin de marquer la fin du réglage. Résultat

Le temps restant s’affiche. ◆ Le voyant de la minuterie arrête de clignoter. ◆ Le climatiseur s’arrêtera automatiquement et le réglage de la minuterie d’arrêt disparaîtra lorsque le compteur aura atteint le temps préréglé.

Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l’arrêter deux après :

1. Appuyer sur le bouton jusqu’à ce que ‘2.0 Hr’ s’affiche.

2. Appuyer sur le bouton de Réglage/Annulation .

3. Appuyer sur le bouton jusqu’à ce que ‘4.0 Hr’ s’affiche.

4. Appuyer sur le bouton de Réglage/Annulation .

Si vous souhaitez arrêter votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyer sur le bouton (ON/OFF) .

Pour annuler la minuterie d’arrêt, appuyer sur le bouton une ou plusieurs fois jusqu’à ce que le réglage de la minuterie d’arrêt disparaisse.

Appuyer sur le bouton de Réglage/Annulation .

Annuler la minuterie d’arrêt F-17 FRANÇAISArrêter le climatiseur après six heures de fonctionnement La fonction Sleep Timer permet d’arrêter le climatiseur automatiquement après six heures de refroidissement.

ee Pour arrêter le climatiseur à une heure spécifique, reportez-vous à la page 17. 1 Soyez certain d’avoir selectionné le mode COOL. 2 Appuyez sur le bouton une ou plusieurs fois jusqu’à ce que apparaisse sur la télécommande. Résultat

l’unité intérieure émet un bip. Résultat : ◆ le climatiseur fonctionne pendant six heures comme illustré ci-dessous. Refroidissement La température augmente de 1°C par heure. Lorsqu’elle augmente de 2°C (après deux heures), la nouvelle température est maintenue pendant quatre heures. Annuler l’arrêt après six heures de fonctionnement Si vous ne souhaitez plus que le climatiseur s’arrête après six heures, vous pouvez annuler la minuterie correspondante. Appuyez sur . Résultat

l’unité intérieure émet un bip, ◆ le n’apparaît plus, ◆ le climatiseur fonctionne normalement. Temp. sélec- tionnée heure de mise en marche heure d’arrêt F-18Conseils d’utilisation Température et humidité de fonctionnement Les conseils suivants vous aideront à profiter au maximum de votre climatiseur. Sujet Conseil Coupure de courant En cas de panne de courant pendant le fonctionnement du climatiseur, l’appareil s’arrête. Lorsque le courant est rétabli, le climatiseur se met enroute automatiquement. F-19 FRANÇAIS Le tableau ci-dessous indique les fourchettes de température et d’humidité dans lesquelles vous pouvez utiliser le climatiseur. Si vous utilisez le climatiseur à... alors... température trop élevée le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur. Mode Température extérieure Température intérieure Humidité intérieure Refroidissement 21°C à 43°C environ 18°C à 32°C environ 80% ou moins Déshumidification 18°C à 43°C environ 18°C à 32°C environ - ❇ Si la climatisation est utilisée au dessus de 33°C (température intérieure), il ne peut pas fonctionner à plein rendement. température trop basse Si l’échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu’une fuite. taux d’humidité trop élevé des gouttes de condensation peuvent se former sur l’enveloppe de l’unité intérieure en cas d’utilisation prolongée.Utiliser le climatiseur sans télécommande F-20 Vous pouvez faire fonctionner le climatiseur directement sur l’unité intérieure si la télécommande est perdue ou endommagée. 1 Baisser un peu le gril avant inférieur. 2 Pour mettre le climatiseur en marche, appuyez sur l’interrupteur ON/OFF sur le côté droit de l’unité intérieure. Résultat : ◆ le voyant OPERATION de l’unité intérieure s’allume, ◆ l’unité intérieure émet un bip, ◆ le climatiseur se met en marche dans le mode qui convient le plus à la température de la pièce : 3 Pour arrêter le climatiseur, appuyez de nouveau sur l’interrupteur ON/OFF.

ee La télécommande est utilisable de façon habituelle, même si le climatiseur a été mis en marche par le biais de l’interrupteur ON/OFF. Température de la pièce 21°C ou plus Mode Refroidissement Température tteinte 24°C approx.Avant d’appeler le service après-vente Explication/solution ◆ Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.

Vérifier que l’indicateur de fonctionnement sur l’unité intérieure est allumé; sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande. ◆ Vérifiez si le voyant TIMER de l’unité intérieure est allumé. Si oui : - attendez l’heure programmée pour constater si le climatiseur se met en marche automatiquement - annulez la programmation (reportez-vous aux pages 16 et 17 pour plus d’informations) ◆ Vérifiez qu’il n’y a pas d’obstacle entre vous et l’unité intérieure. ◆ Vérifiez les piles de la télécommande. ◆ Vérifiez que vous n’êtes pas trop loin de l’unité intérieure (7 mètres maximum). ◆ Vérifiez que la télécommande est orientée vers le capteur d’infrarouges au centre de l’unité intérieure. ◆ Si nécessaire, remplacez les piles de la télécommande. ◆ Vérifiez que vous avez sélectionné le mode de fonctionnement correct

Automatique, Refroidissement

◆ La température de la pièce est peut-être trop basse. ◆ La grille du filtre à air est peut-être obstruée par la poussière ; reportez-vous aux instructions de nettoyage de la page 22. ◆ Vérifiez qu’il n’y a pas d’obstacle devant l’unité extérieure. ◆ Vérifiez que le mode d’opération est fixé sur le mode COOL(FRAIS) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place

◆ Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande. ◆ Vérifiez que la minuterie a été programmée correctement (reportez-vous aux pages 16 et 17). ◆ Aérez la pièce. Problème Le climatiseur ne fonctionne pas du tout. La télécommande ne fonctionne pas. Vous n’entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande. Le climatiseur ne refroidit pas la pièce. La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton . La direction du flux d’air

change pas quand vous appuyez sur le bouton . La minuterie ne fonctionne pas. Des odeurs se répandent dans la pièce pendant la climatisation. En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutilement au service après-vente. F-21 FRANÇAISNettoyez le climatiseur F-22 Nettoyage de Filtres Déodorisants et Biofiltre-Vert (Optionnel) 3 Laver les filtres avec de l’eau propre, puis les sécher légèrement. 2 Retirer les filtres désodorisants et Biofiltre-Vert. 1 Ouvrir le gril avant supérieur en tirant les côtés droite et gauche du gril. Pour enlever les particules de poussière minutieuses et les odeurs, un désodorisant et les filtres Biofiltre-Vert sont installés dans le climatiseur. Il faut nettoyer les filtres tous les trois mois. 5 Fermer le gril avant. 4 Insérez les filtres dans la position originale.

aa Vous pouvez changer la position des filtres avec l’un l’autre. Pour garantir le bon fonctionnement du climatiseur, vous devez le nettoyer périodiquement pour enlever la poussière accumulée dans le filtre à air. Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur. IMPORTANT

◆ Après une période d’inutilisation prolongée, faites fonctionner le ventilateur pendant trois ou quatre heures pour sécher totalement l’intérieur du climatiseur. Gril avant supérieur Crochet Crochet Cannelure de corps Cannelure de corps Gril avant inférieur 1 Glisser le gril avant inférieur vers le bas. 2 Ouvrir le gril avant superiéur en tirant les côtés droite et gauche du gril. 3 Soulever le rebord inférieur des filtres à air et le baisser pour les libérer. 4 Enlever toutes les poussières sur les filtres à air avec un aspirateur ou un balai. 5 Lorsque vous avez fini, insérer la partie supérieure des filters dans la fente et appuyer sur le rebord inférieur jusqu’à ce qu’ils cliquettent dans l’endroit. 6 Nettoyer le gil avant avec un tissu mouillé et un détergent doux (NE jamais utiliser de benzène, dissolvants ou d’autres produits chimiques).

Biofiltre-VertFiltre déodorisantBiofiltre-VertFiltre déodorisant

07/09 ✴✴Spécifications techniques F-23 FRANÇAIS Modèle Unité intérieure AS07S8GE AS07SBGE AS09S8GE AS09SBGE AS12SBGE AS12SGGE AS18S0GE
