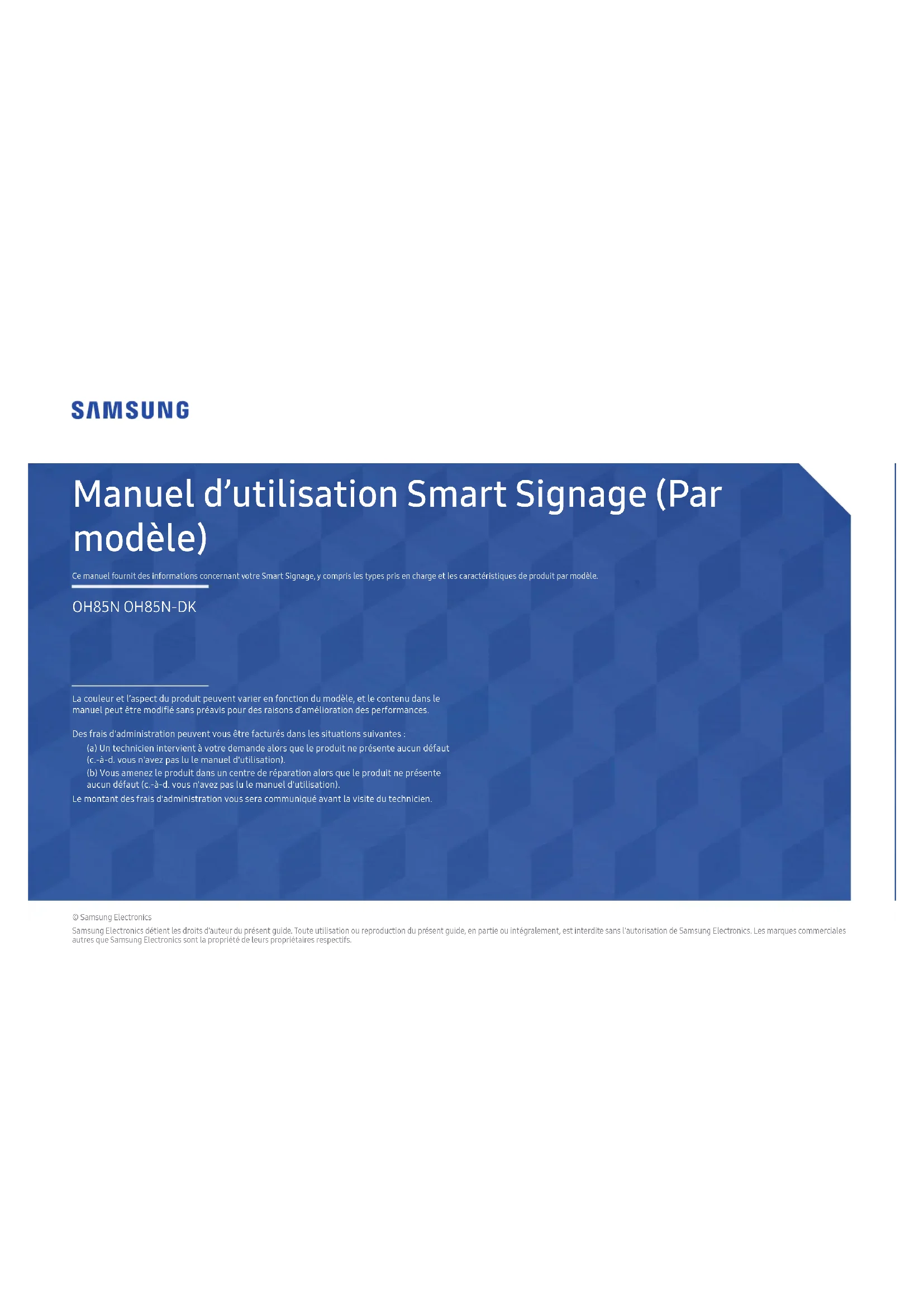

Manuel d’utilisation Smart Signage (Par modèle) Ce manuel fournit des informations concernant votre Smart Signage, y compris les types pris en charge et les caractéristiques de produit par modèle. © Samsung Electronics Samsung Electronics détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics. Les marques commerciales autres que Samsung Electronics sont la propriété de leurs propriétaires respectifs. OH85N OH85N-DK La couleur et l’aspect du produit peuvent varier en fonction du modèle, et le contenu dans le manuel peut être modié sans préavis pour des raisons d’amélioration des performances. Des frais d'administration peuvent vous être facturés dans les situations suivantes: (a) Un technicien intervient à votre demande alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation). (b) Vous amenez le produit dans un centre de réparation alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation). Le montant des frais d'administration vous sera communiqué avant la visite du technicien.Table des matières Préparatifs Vérification des composants 3 Pièces 4 Ports 5 OH85N 5 OH85N-DK 6 Avant d'installer le produit (Guide d'installation) 7 Rotation 7 Ventilation 7 Avant de connecter les câbles 8 Guide de connexion du câble d'alimentation 10 Spécifications du montage mural 13 Caractéristiques techniques Général 14 Présélection des modes de temporisation 15 Annexe Licence 17

Préparatifs Chapitre01 "S'il manque le moindre composant, contactez le revendeur auprès duquel vous avez acheté le produit. "Les composants peuvent être différents de ceux illustrés ici. Vérication des composants Guide de configuration rapide Carte de garantie (Non disponible dans certains pays) Guide réglementaire Batteries (AAA x 2) (Non disponible dans certains pays) Télécommande Cache de couvercle x 16 (Modèle pris en charge: OH85N) Pince de serrage x 6 (Modèle pris en charge: OH85N-DK)4 Pièces

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Capteur de la télécommande Pièces Description Capteur de la télécommande Appuyez sur un bouton de la télécommande tout en pointant cette dernière vers le capteur situé à l'avant du produit pour exécuter la fonction correspondante.

Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périphériques d'affichage, il se peut que ces derniers soient commandés par mégarde. Utilisez la télécommande à une distance comprise entre 2,5et 4mètres du capteur du produit, selon un angle de 30° par rapport à l'axe.

Rangez les piles hors de portée des enfants et pensez à recycler les piles usagées.

N'utilisez pas de piles usagées et neuves simultanément. Remplacez les deux piles en même temps.

Retirez les piles si vous prévoyez de ne pas utiliser la télécommande pendant une longue période.5 Ports OH85N

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Entrée d’air Sortie d’air Port Description USB

Permet de se connecter à un périphérique de mémoire USB. RJ45 Permet de se connecter à MDC via un câble LAN. (10/100 Mbit/s)

Utilisez le câble Cat 7(type *STP) pour la connexion. *Shielded Twist Pair. HDMI 1, HDMI 2 Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI. DP IN (UHD 60Hz) Permet de se connecter à un ordinateur via un câble DP.

Permet d'obtenir une qualité d'image nette lors de la lecture de contenu UHD à 60 Hz. AUDIO OUT Émet du son vers un appareil audio via un câble audio. RS232C IN Connexion au MDC grâce à un adaptateur RS232C.

: Emplacement des caches de couvercle6 OH85N-DK

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Entrée d’air Sortie d’air Port Description 1 USB ¨ Permet de se connecter à un périphérique de mémoire USB. 2 RJ45 Permet de se connecter à MDC via un câble LAN. (10/100 Mbit/s)

Utilisez le câble Cat 7(type *STP) pour la connexion. *Shielded Twist Pair. 3 HDMI 1, HDMI 2 Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI. 4 DP IN (UHD 60Hz) Permet de se connecter à un ordinateur via un câble DP.

Permet d'obtenir une qualité d'image nette lors de la lecture de contenu UHD à 60 Hz. 5 AUDIO OUT Émet du son vers un appareil audio via un câble audio. 6 RS232C IN Connexion au MDC grâce à un adaptateur RS232C.

Avertissement: Ne touchez pas ce périphérique ni les câbles connectés afin d'éviter tout risque de choc

électrique.7 Avant d'installer le produit (Guide d'installation) Pour empêcher toute blessure, cet appareil doit être solidement fixé au sol/mur conformément aux instructions d'installation.

• Assurez-vous qu'une entreprise d'installation autorisée installe le support mural.

• Dans le cas contraire, il pourrait chuter et provoquer des blessures corporelles.
• Assurez-vous de bien installer le support mural indiqué. Rotation "Modèle pris en charge: OH85N "Pour plus d'informations, contactez le service clientèle de Samsung.
• Pour utiliser le produit en mode Portrait, faites pivoter dans le sens des aiguilles d'une montre jusqu'à ce que l'indicateur d'alimentation (A) soit dans la position indiquée sur les images ci-dessous. 15°

"N’installez pas ce modèle au plafond, au sol ou sur une table. Ventilation "Modèle pris en charge: OH85N "OH85N-DK est un modèle à affichage double face. Lors de l'installation du produit, ménagez un espace minimum de 200mm par rapport au plafond et au sol, et assurez-vous que la température ambiante reste inférieure à 50°C. "Pour plus d'informations, contactez le service clientèle de Samsung. "Pour les produits d'extérieur, ajoutez une séparation entre l'entrée et la sortie afin de maintenir les voies d'air séparées. Installation sur une paroi perpendiculaire A Minimum 200 mmB Température ambiante: Sous 50 °C "En cas d'installation du produit sur une paroi perpendiculaire, ménagez un espace minimum de 200mm entre le produit et la paroi pour garantir une bonne ventilation et assurez-vous que la température ambiante reste inférieure à 50 °C.

Installation sur un mur en retrait A Minimum 200 mmB Température ambiante: Sous 50 °C "En cas d'installation du produit sur un mur en retrait, ménagez un espace minimum correspondant aux valeurs spécifiées ci-dessus entre le produit et le mur pour garantir une bonne ventilation et assurez-vous que la température ambiante reste inférieure à 50 °C.

Avant de connecter les câbles OH85N

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Desserrez les vis puis retirez le cache.

Le câble doit être connecté comme montré.

Barre en silicone Retirez la barre de silicone adaptée à l'épaisseur du câble à connecter. Différentes tailles de trou et épaisseur de câble correspondante pour chacun:

Trou Ø 5,5 x 6: Insérez le câble Ø 5,5

Trou Ø 8,5 x 1: Insérez le câble Ø 8,5 Fermez le cache, puis resserrez les vis.

Une fois tous les câbles connectés, veillez à fermer le cache et à resserrer les vis pour garantir l'étanchéité du produit.

Insérez le câble approprié dans le trou dont vous avez retiré la barre en silicone.9 OH85N-DK

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Retirez les vis des supports des deux côtés du produit.

Insérez le câble approprié dans le trou dont vous avez retiré la barre en silicone.

Ouvrez l'écran auxiliaire ( ).

Une fois tous les câbles raccordés, replacez le serre- câble ( ) au bas de l'écran principal ( ).

Retirez le serre-câble ( ) au bas de l'écran principal ( ). Fermez l'écran auxiliaire ( ) complètement, puis fixez les supports des deux côtés du produit.

Barre en silicone Retirez la barre de silicone adaptée à l'épaisseur du câble à connecter.10 Guide de connexion du câble d'alimentation

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. OH85N

Tableau de distribution Assurez-vous d'avoir un câble d'alimentation étanche de 8,5 de diamètre qui peut prendre en charge 1800 W ou supérieur.

Le câble d'alimentation doit être branché sur un circuit d'ampérage de 20 A ou supérieur.

Mettez la partie soudée (connectée) des câbles d'alimentation à l'intérieur du produit.

Raccordez les deux câbles d'alimentation l'un à l'autre. Soudez et isolez la partie connectée.

Fermez le cache arrière et resserrez les vis.11 OH85N-DK

Tableau de distribution Assurez-vous d'avoir un câble d'alimentation étanche de 8,5 de diamètre qui peut prendre en charge 1800 W ou supérieur.

Les câbles d'alimentation de l'écran principal ( ) et de l'écran auxiliaire ( ) doivent être branchés sur des circuits d'ampérage de 40 A (20 A x 2) ou supérieurs.

Une fois tous les câbles raccordés, replacez le serre- câble ( ) au bas de l'écran principal ( ).

Raccordez les deux câbles d'alimentation l'un à l'autre. Soudez et isolez la partie connectée.

Fermez l'écran auxiliaire ( ) complètement, puis fixez les supports des deux côtés du produit.

Mettez la partie soudée (connectée) des câbles d'alimentation à l'intérieur du produit.12 Couleurs de câble différentes selon le pays Lors de la connexion d'un câble d'alimentation externe, assurez-vous de faire correspondre les couleurs de ses fils à celles des 3 fils situés à l'intérieur du câble d'alimentation du produit. La signification (Neutral, Live ou Ground) de chaque couleur de fil du câble d'alimentation externe peut varier en fonction du pays.

Assurez-vous de consulter le tableau suivant pour connecter correctement les fils selon la même signification: Neutral Live Ground Pays BLEU MARRON VERT/JAUNE Others BLANC NOIR VERT ou VERT/JAUNE America BLEU MARRON VERT/JAUNE Europe NOIR ROUGE VERT/JAUNE India BLANC NOIR VERT ou VERT/JAUNE Taiwan & Japan Câblage

Modèle pris en charge: OH85N-DK

• Utilisez les pinces de serrage fournies ( ) pour organiser les câbles de façon sécuritaire comme indiqué sur les images ci-dessous. Écran principal ( ) Écran auxiliaire ( )13 Spécications du montage mural

Modèle pris en charge: OH85N

Installez votre support mural sur une paroi solide perpendiculaire au sol. S'il est installé sur une paroi inclinée, le produit risque de tomber et de provoquer des blessures corporelles graves. Avant de fixer le support mural sur des surfaces telles qu'une plaque de plâtre, contactez votre revendeur le plus proche pour obtenir plus d'informations.

N'utilisez pas un support mural qui peut pencher.

Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou entraîner sa chute, ce qui pourrait provoquer des blessures corporelles. Samsung n'est pas responsable de ce type d'accidents.

Ne laissez pas le produit sous tension pendant l'installation du montage mural. Des blessures corporelles pourraient en résulter suite à un choc électrique.

N'utilisez pas les orifices de guidage pour le montage mural. Unité: mm (pouces) A 1000 (39,4) B 500 (19,7) C 1118,4 (44) D 750 (29,5) E 92,5 (3,6) F 40,8 (1,6) G 94,8 (3,7)

: Orifices de montage mural (8 points) : Orifices de guidage (4 points) (N'utilisez pas les orifices de guidage pour le montage mural)14 Caractéristiques techniques Nom du modèle OH85N / OH85N-DK PanneauTailleClasse 85 (84,5 pouces / 214,7 cm)Surface d'afchage1872 mm (H) x 1053 mm (V)73,7 pouces (H) x 41,5 pouces (V)AlimentationAC100-240V~ 50/60HzReportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays.Considérations environnementalesFonctionnementTempérature: -30 °C – 50 °C (-22 °F – 122 °F)* Reportez-vous au Guide d’installation pour l’installation avec un boîtier exposé aux rayons solaires directs.Humidité: 10% à 80%, sans condensationStockageTempérature: -20 °C – 50 °C (-4 °F – 122 °F)Humidité: 5% à 95%, sans condensation* Avant que l’emballage du produit ne soit retiré. "Plug & PlayCe moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez. "En raison de la nature de la fabrication de cet appareil, il se peut qu'environ1pixel par million (1ppm) soit plus lumineux ou plus sombre sur l'écran. Cela n'a aucune incidence sur les performances du produit. "Pour les spécifications détaillées de l'appareil, veuillez visiter le site Web de Samsung Electronics. Chapitre02 Général15 Présélection des modes de temporisation

En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. La définition d'une résolution autre que celle qui est spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre produit. Nom du modèle OH85N / OH85N-DK Synchronisation Fréquence horizontale 15 à 135 kHz (HDMI), 30 à 135 kHz (DP) Fréquence verticale 24 à 75 Hz (HDMI), 30 à 75 Hz (DP) Résolution Résolution optimale 3840 x 2160 à 60 Hz Résolution maximale 3840 x 2160 à 60 Hz

Fréquence horizontale Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz.

Fréquence verticale Le produit afche une même image plusieurs fois par seconde (à l'instar d'une lampe uorescente) pour représenter une image qui sera visible par le spectateur. La fréquence d'une seule image afchée plusieurs fois par seconde est appelée fréquence verticale ou de rafraîchissement. La fréquence verticale est mesurée enHz.16 Le réglage de l'écran s'effectue automatiquement si un signal appartenant aux modes standard décrits ci-dessous est émis par l'ordinateur. Si le signal transmis par l'ordinateur est différent des modes de signal standard, il est possible que l'écran n'affiche aucune image alors que l'indicateur d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique. Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge de pixel (MHz) Polarité synchronisée (H/V) IBM, 640 x 480 31,469 59,940 25,175 -/- IBM, 720 x 400 31,469 70,087 28,322 -/+ MAC, 640 x 480 35,000 66,667 30,240 -/- MAC, 832 x 624 49,726 74,551 57,284 -/- MAC, 1152 x 870 68,681 75,062 100,000 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1152 x 864 67,500 75,000 108,000 +/+ VESA, 1280 x 720 45,000 60,000 74,250 +/+ VESA, 1280 x 800 49,702 59,810 83,500 -/+ VESA, 1280 x 1024 63,981 60,020 108,000 +/+ VESA, 1280 x 1024 79,976 75,025 135,000 +/+ Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge de pixel (MHz) Polarité synchronisée (H/V) VESA, 1366 x 768 47,712 59,790 85,500 +/+ VESA, 1440 x 900 55,935 59,887 106,500 -/+ VESA, 1600 x 900 60,000 60,000 108,000 +/+ VESA, 1680 x 1050 65,290 59,954 146,250 -/+ VESA, 1920 x 1080 67,500 60,000 148,500 +/+ VESA, 2560 x 1440 88,787 59,951 241,500 +/- CEA, 3840 x 2160 (HDMI) 135,000 60,000 148,500 +/+ VESA, 3840 x 2160 (DP) 133,313 59,997 533,250 +/-17 Annexe Licence Chapitre03 Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. Avis concernant les Licences libres En cas d'utilisation d'un logiciel open source, des Open Source Licences (Licences libres) sont disponibles dans le menu du produit. L'avis concernant les Open Source Licence (Licences libres) est uniquement disponible en anglais. Pour obtenir des informations sur la mention de licence Open Source, contactez le Service Consommateurs Samsung ou envoyez un message électronique à l'adresse oss.request@ samsung.com. CE PRODUIT EST VENDU AVEC UNE LICENCE LIMITÉE ET NE PEUT ÊTRE UTILISÉ QU’EN RELATION AVEC UN CONTENU HEVC SATISFAISANT AUX TROIS CONDITIONS SUIVANTES: (1) CONTENU HEVC RÉSERVÉ À UNE UTILISATION PERSONNELLE; (2) CONTENU HEVC NON OFFERT À LA VENTE; ET (3) CONTENU HEVC CRÉÉ PAR LE PROPRIÉTAIRE DU PRODUIT. CE PRODUIT NE PEUT PAS ÊTRE UTILISÉ EN RELATION AVEC UN CONTENU ENCODÉ HEVC CRÉÉ PAR UNE TIERCE PARTIE, QUE L’UTILISATEUR A COMMANDÉ OU ACHETÉ AUPRÈS D’UNE TIERCE PARTIE, À MOINS QU’UN VENDEUR TITULAIRE D’UNE LICENCE SUR LE CONTENU AIT ACCORDÉ SÉPARÉMENT LES DROITS D’UTILISATION DU PRODUIT AVEC CE CONTENU À L’UTILISATEUR. VOTRE UTILISATION DE CE PRODUIT EN RELATION AVEC UN CONTENU ENCODÉ HEVC EST CONSIDÉRÉE COMME UNE ACCEPTATION DE L’AUTORITÉ LIMITÉE D’UTILISATION TEL QU’INDIQUÉ CI-DESSUS.
