DS86 HD - Décodeur TV SAGEM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Décodeur numérique HD
Caractéristiques techniques principales	Support des formats MPEG-2, MPEG-4, DVB-T/T2
Alimentation électrique	Alimentation externe, 5V DC
Dimensions approximatives	230 mm x 150 mm x 40 mm
Poids	Environ 1 kg
Compatibilités	Compatible avec les téléviseurs HD, les antennes DVB-T/T2
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	5V
Puissance	Consommation énergétique : 5W
Fonctions principales	Réception de chaînes HD, enregistrement sur USB, guide électronique des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Ne pas exposer à l'humidité, respecter les normes électriques en vigueur
Informations générales utiles	Vérifier la compatibilité avec votre téléviseur avant l'achat

FOIRE AUX QUESTIONS - DS86 HD SAGEM

Comment réinitialiser le SAGEM DS86 HD aux paramètres d'usine ?

Pour réinitialiser le SAGEM DS86 HD, allez dans le menu 'Paramètres', puis sélectionnez 'Réinitialiser' et suivez les instructions à l'écran.

Pourquoi mon SAGEM DS86 HD ne capte-t-il pas les chaînes ?

Vérifiez l'antenne, assurez-vous qu'elle est correctement connectée et orientée. Vous pouvez également effectuer une nouvelle recherche de chaînes dans les paramètres.

Comment mettre à jour le logiciel du SAGEM DS86 HD ?

Pour mettre à jour le logiciel, allez dans le menu 'Paramètres', sélectionnez 'Mise à jour logicielle' et suivez les instructions à l'écran.

Que faire si l'image est pixelisée ou saccadée ?

Cela peut être dû à une mauvaise réception. Vérifiez votre connexion à l'antenne et essayez de repositionner celle-ci pour améliorer le signal.

Comment connecter le SAGEM DS86 HD à Internet ?

Accédez au menu 'Paramètres', puis à 'Réseau'. Sélectionnez 'Connexion Wi-Fi' et entrez les informations de votre réseau pour vous connecter.

Le SAGEM DS86 HD ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, essayez une autre prise ou contactez le support technique.

Comment changer la langue des sous-titres ?

Allez dans le menu 'Paramètres', puis 'Sous-titres' et sélectionnez la langue souhaitée.

Pourquoi le téléviseur ne détecte-t-il pas le SAGEM DS86 HD ?

Assurez-vous que le câble HDMI est correctement connecté et que votre téléviseur est réglé sur la bonne source d'entrée.

Comment régler le volume sur le SAGEM DS86 HD ?

Utilisez la télécommande pour ajuster le volume. Si vous n'entendez pas de son, vérifiez également le volume du téléviseur.

MODE D'EMPLOI DS86 HD SAGEM

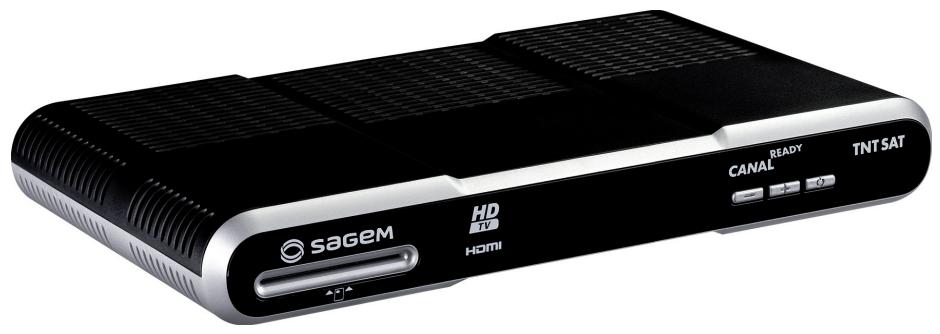

Terminal Haute Définition de réception de TNT gratuite par satellite avec carte d'accès TNTSAT

HOMI

HIGH DEFINITION MULTIMEDIA INTERFACE

HD

TV

DC

DIGITAL

LIVRET UTILISATEUR

Sagem

Le pack satellite TNTSAT de Sagem Communications SAS (dénommé ci-après Sagem Communications) est dédié à la réception des chaînes de la TNT par le satellite ASTRA et vous permet de receivevoir les émissions en définition standard et en haute définition. Il est composé d'un terminal de réception numérique haute définition et d'une carte d'accès.

Pour bénéficier, avec ce pack DS86 HD, de la qualité d'image Haute Définition, il est nécessaire d'être équipé d'un télévisur à écran plat avec connecteur HDMI™.

La qualité d'image restituee sur l'écran sera en Haute Définition pour autant que votre téléviseur soit prét pour la Haute Définition, que vous ayez utilisé un cordon HDMI™ pour relier le terminal de réception DS86 HD et votre écran, et que l'émission regardée soit effectivement diffusée en Haute Définition. Notre revendeur peut vous aider à vérifier que votre écran est prét pour la HD.

Dés le raccordement de votre terminal de réception, vous pouze profiter de la totalité des services. Vous pouzemettre à jour leur terminal de réception si de nouveaux services deviennent disponibles.

Le terminal de réception Sagem Communications suit une(Strategie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce livre.

Marquage CE :

Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives, 2006/95/CE sur la sécurité et 2004/108/CE concernant la compatibilité electromagnétique, définies par le Parlement européen et le Conseil pour minimiser les interférences electromagnétiques et préserver la santé et la sécurité de l'utilisateur.

En outre, ce marquage certifie aussi la conformite du produit aux normes harmonisées suivantes : EN60065, EN55013, EN55020, EN61000-3-2, EN61000-3-3.

La déclaration de conformité CE peut être consultée sur le site www.sagem-communications.com de Sagem Communications SAS, dans la section support, ou obtenu à l'adresse suivante :

250, route de l'Empereur

92848 RUEIL MALMAISON CEDEX - FRANCE

Tous droits réservés

SAGEM est une marque du groupe Safran.

Ce terminal de réception Haute Définition SAGEM répond aux specifications "HD TV", et intègre la technologie HDMI™. Le logo "HD TV" est une marque de l'EICTA. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC. Le logo "Dolby et le double D" est une marque de Dolby Laboratories.

Sommaire

1. Présentation 1

1.1. Face avant. 1
1.2. Face arrriere 1
1.3. Telecommande 2

1. Consignes generales 3

2.1. Sécurité 3
2.2. Précautions d'emploi 3
2.3. Réception 3

1. Environment 4

3.1.L'emballage 4
3.2. Les piles et batteries 4
3.3. Le produit 4

1. Raccordements 5

4.1. Raccordement à un téléviseur 5
4.2. Raccordement à une antenné LNB simple 6
4.3. Raccordement à un magnétoscope ou graveur de DVD 6
4.4. Raccordement à un amplificateur "home cinema" 7
4.5. Raccordement à une chaîne Hi-Fi 7

1. Première installation 8

5.1. Installation des chaînes gratuites de la TNT 8
5.2. Choix du service régional de France 3 8
5.3. Creation du code parent et besoin du niveau de protection 8

1. Réglages du terminal de réception 9

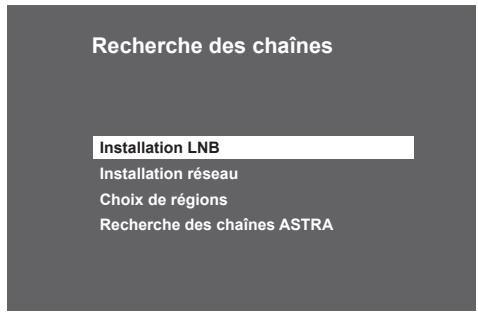

6.1. Recherche des chaînes 9

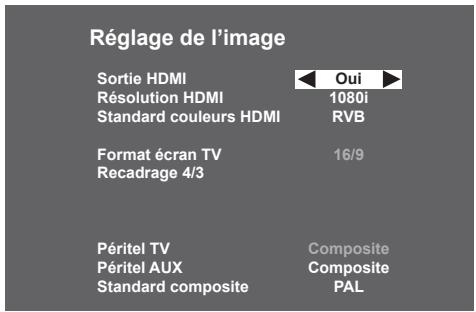

6.2. Réglage de l'image 11
6.3. Réglage du son 12
6.4. Retour à la configuration initiale 13

1. Informations techniques 14

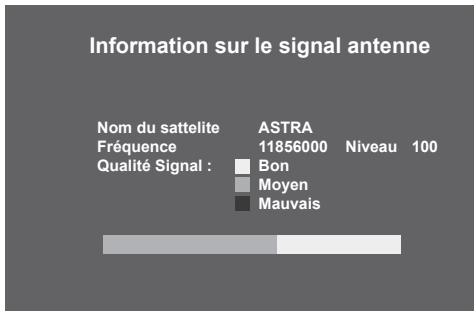

7.1. Information sur le signal antennene 14
7.2. Messagerie Viaccess 14
7.3. Informations Viaccess 15
7.4. Informations sur votre terminal de réception 15

1. Messages carte TNTSAT 16

8.1. Activation de la carte TNTSAT 16
8.2. Expiration et renouvellement de la carte TNTSAT 16

9. Configuration utiliseur 17

9.1. Choix des langues menu, audio et sous-titres 17
9.2. Preférences utilisateur 17
9.3. Options de verrouillage 18
9.4. Changement de code parent 18

10. Creation d'une liste de chaînes favorites 19

10.1. Creation simplifiée en visualisant la chaine de la liste A. 19
10.2. Creation et modification par le menu dédié 19

11. Utilisation courante du terminal de réception 20

11.1. Sélectionner une chaîne 20
11.2. Informations détaillées sur les programmes 21
11.3. Changer de liste favorite 21
11.4. Choix temporaires des langues audio et des sous-titres 21
11.5. Télexte 21
11.6. Commutation TV/AUX (en mode non HD uniquement) 21
11.7. Guide electronic des programmes 22
11.8. Choisir une station de radio 23
11.9.Ajuster le volume 23
11.10. Choiser le format de l'image en mode HD 23

12.Misea jourlogicielle 24

1. Caracteristiques techniques 25
2. Assistance et conseil 26
   15.Garantine 27

1. Présentation

L'utilisation du terminal de réception numérique haute définition permet de receivevoir les chaînes de la TNT (Télévision Numérique Terrestre) gratuites diffusées en définition standard (SD) et en haute définition (HD) sur le satellite ASTRA 19,2° EST, avec TNTSAT.

Votre terminal de réception est livre avec :

1 télécommande et 2 piles AAA

1 carte TNTSAT

1 bloc secteur

• ce present livre utiliseur

1 cable Peritel

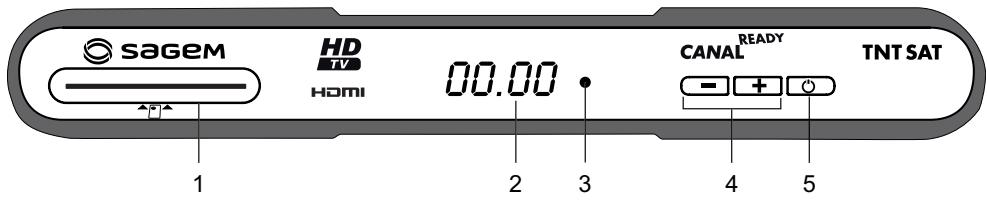

1.1 Face avant

1. Lecteur de carte d'accès TNTSAT.

2. Afficheur

• Affiche l'heure lorsque le terminal de réception est en mode veille.

• Affiche le numéro du programme lorsque le terminal de réception est allumé.

• Voyant d'etat du terminal de réception

• -1+

• Changement de chaîne.

• Rouge en veille.

• Vert en marche.

5.

• Allumer ou éteindre le terminal de réception. Un appui de 5 secondes sur cette touche effectue un redémarrage complet du terminal.

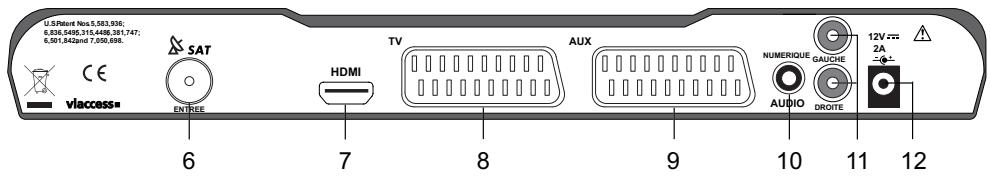

1.2 Face arrière

1. Entrée antenne satellite
2. Prise audio/vidente numérique HDMI
3. Prise Péritel TV (vers télévisueur)
4. Prise AUX (vers magnétoscope ou graveur DVD de salon)

10.Prise audio numérique (vers équipement home cinema)
11. Prises audio analogue (vers chaîne Hi-Fi)
12.Prise d'alimentation

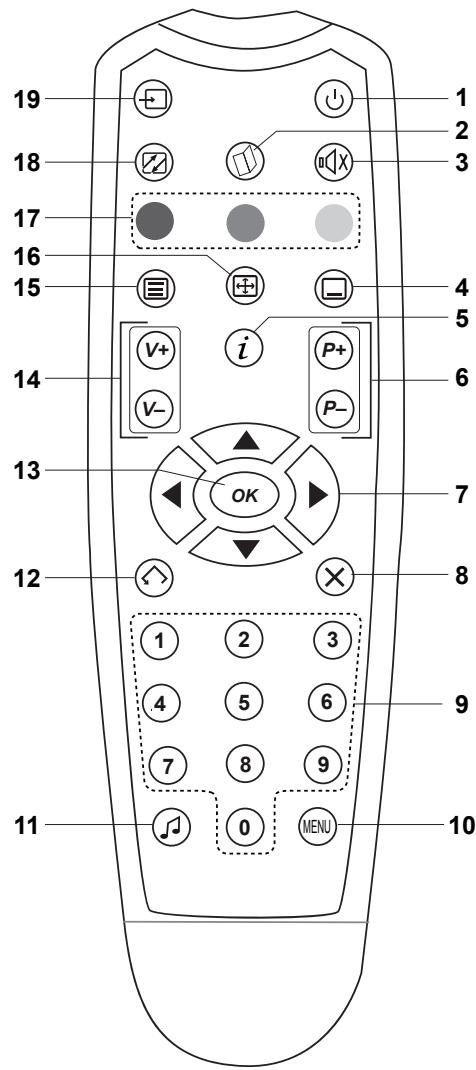

1.3 Télecommande

Piles : pour fonctionner, la télécommande a besoin de deux piles (AAA). Le dessin dans le compartment des piles vous indique comment les installer. Les piles fournies ne sont pas rechargeables.

1 Marche/Arrêt

Allumer ou mettre en veille le terminal.

2 Guide

Acceder au guide des programmes.

3 Silence

Couper ou rétabir le son.

4 Sous-titres

Choisir des sous-titres.

5 Bandeau d'information

Acceder aux options des programmes.

6 P+/P-

Changer de chaîne.

7 Flèches de navigation

Dans le MENU, elles permettent de naviguer

dans les différents écrans.

8 Sortie (EXIT)

Sortir d'un menu (INFO ou MENU par exemple).

9 1234...

Saisie numérique et accès aux chaînes.

10 Menu

Acceder aux menus :

• Gestion du code Parent
• Sélection des chaînes préférentes
• Réglages du terminal de réception
• Mémorisation des chaînes

11 Radio

Acceder au mode radio (si radio diffusée).

12 Retour (BACK)

Revenir à l'écran précédent.

13 OK

Validator un besoin.

14 V+/V-

Régler le volume audio.

15 Télatexte

Acceder au mode télécode.

16 Format

Changer le format si option HD activée (sortie

HDMI).

17 Touches de couleur

Naviguer dans les menus ou dans le télétexte.

18 Touche non utilisée

19 TV/AUX

Basculer du mode TV au mode terminal de

réception et au mode AUX.

2. Consignes générales

2.1 Sécurité

L'utilisation du terminal de réception est sujette à des règles de sécurité visant à protéger les utilisateurs et leur environnement. Par ailleurs, si vous voulez que votre terminal de réception vous donne toute satisfaction quant à son bon fonctionnement, il est nécessaire de :

• installer le terminal de réception à l'intérieur à l'abri du soleil et de la pluie : évitez les températures extrémement chaudes ou froides. Placez le terminal de réception et le bloc secteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/electriques. Ne place pas d'objets incandescents, par exemple des bougies, à proximé du terminal de réception. En cas d'orage, il est conseillé desterolir la prise d'antenne et la prise d'alimentation. Meme si le terminal de réception et le télévisueur sont débranchés, ils peuvent être endommagés par la foudre.
• placer le terminal de réception et le bloc secteur dans un endroit sec et aéré.
  proteger le terminal de reception de l'humidite: mettez le terminal de reception et le bloc secteur a l'abri de la pluie, de l'humidite et de la poussiere. Ne placez pas de plantes à proximite dont l'arrosage pourrait provoquer des projections de liquide. Si un liquide penetre dans le terminal de reception ou le bloc secteur, debranchez-les par la prise secteur du bloc secteur et prévenez votre revendeur.
• éviter les chocs violents : n'utilise jamais le terminal de réception s'il est endommagé. Placez toujours votre terminal de réception sur une surface plane où il ne risque pas d'être soumis à de fortes secousses. N'ouvre jamais le terminal de réception ni le bloc secteur ! Il existe un risque de chic électrique. Toute intervention eventuelle doit être effectué par un personnel qualifié.

Vou devez utilise exclusivement le bloc secteur fourni. Raccordez celui-ci sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique). Par précaution, en cas de danger, les blocs secteur servent de dispositif de sectionnement de l'alimentation 230V. Ilis doivent être situés à proximité de l'appareil et être aidément accessibles.

• débrancher le terminal de réception par la prise secteur du bloc secteur avant mise en place ou modification des branchements aux autres appareils (television, magnétoscope, lecteur de DVD...) ou bien toute opération de nettoyage du terminal de réception ou du bloc secteur.
• nettoyer le terminal de réception ou le bloc secteur exclusivement à l'aide d'un chiffon doux légrement humide. Ne jamais utilisé de détergents ou d'additifs chimiques.
• ne rien poser sur le terminal de réception (ce qui nuirait à une bonne aération): les fentes d'aération situées sur le boîtier protégent votre terminal de réception de la surchauffe. Ne placez aucun objet, tel qu'un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez le terminal de réception dans un compartment, veillez à laisser un espace d'au minimum 10 cm de chaque côte et de 20 cm à l'avant et à l'arrêté du terminal de réception.
• placer le terminal de réception hors de portée des petits enfants : les piles peuvent être avalées facilement par les petits enfants. Ne laissez donc pas la télécommande sans surveillance.

2.2 Précautions d'emploi

Interférences : ne placez pas le terminal de réception à proximate d'appareils susceptibles de provoquer des interférences electromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du terminal de réception et provoquer une perturbation de l'image et du son.

2.3 Réception

Si vous installation est ancienne,Vote antenne et vos cablages risquent de ne pas convenir a une reception et diffusion numerique de qualite. Nous you conseillons de prendre contact avec un professionnel antenniste afin qu'il you eblisse un bilan.

3. Environnement

La préparation de l'environnement est une préoccupation essentielle de Sagem Communications. Sagem Communications a la volonté d'exploiter des installations respectuees de l'environnement et a choisi d'integrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

3.1 L'emballage

La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national/agréé, pour améliorer les infrastructures de récapération et de recyclage des emballages.

Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

3.2 Les piles et batteries

Si vous produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

3.3 Le produit

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils apparitment à la famille des équipements électriques et électroniques.

A ce titre, la règlementation européen vous demande de proceur à sa collecte sélective :

-dans les points de distribution en cas d'achat d'un équipement équivalent,

-dans les points de collecte mis a votre disposition localement (dechetterie, collecte selective, etc...).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

4. Raccordements

Avant de commencer la mise en service du terminal de réception, assurez-vous que les apparèils à raccorder entre eux (terminal de réception, TV, magnétoscope...) soient tous hors tension avant d'effectuer les divers branchements.

4.1 Raccordement à un téléviseur

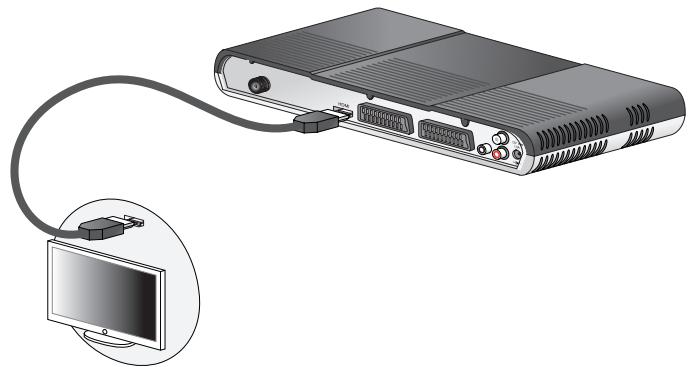

4-1-1 Raccordement à un téléviseur HD

Pour bénéficier d'une image de qualité Haute Définition (HD) pour les programmes diffusés en haute définition uniquement, utilisez un cordon HDMI-HDMI (non fourni) entre la prise HDMI de votre terminal de réception et la prise HDMI de votre écran plat.

Si vous écran plat est muni d'une prise DVI uniquement, vous doivent restorer la prise HDMI de la vente terminal de réception à la prise DVI de votre écran plat (cable HDMI-DVI ou adaptateur HDMI-DVI non fourni). Dans ce cas, raccordez la sortie audio Hi-Fi de la vente terminal de réception à l'entrée audio associée au connecteur DVI de la vente écran plat (cordon non foumi).

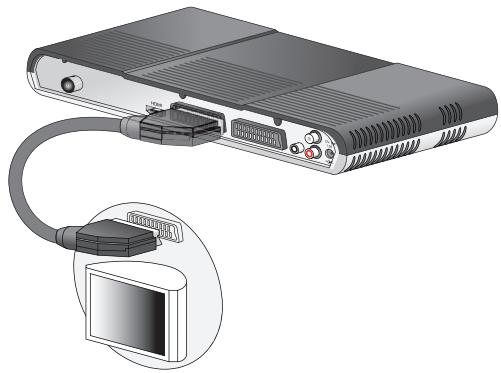

4-1-2 Raccordement à un téléviseur standard

Utilisez le cordon Péritel (fourni) entre la prise Péritel TV de votre terminal de réception et la prise Péritel à l'arrête de votre télévisuer.

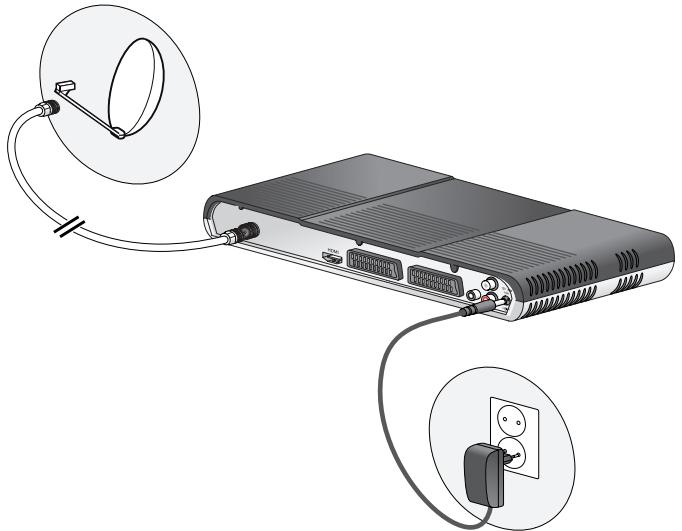

4.2 Raccordement à une antenné LNB simple

Le service TNTSAT vous permet de receivevoir les chaînes de la TNT depuis le satellite ASTRA. Vous doivent raccorder une parabole d'au moins 60 cm, munie de préférence d'un LNB "universel" et orientée sur le satellite ASTRA à 19,2^ EST. Notre revendeur/installateur vous conseillera pour l'installation et le pointage de votre parabole.

1. Branchez l'extrémité du cable coaxial, muni d'une fiche F à la prise satellite Entrée située a l'arrière du terminal de réception.
2. Branchez le bloc d'alimentation à la prise 12V du terminal de réception, d'une part, et à une prise de courant proche de l'appareil et facile d'accès, d'autre part.

1. Reportez-vous aux sections suivantes pour raccorder d'autres équipements.

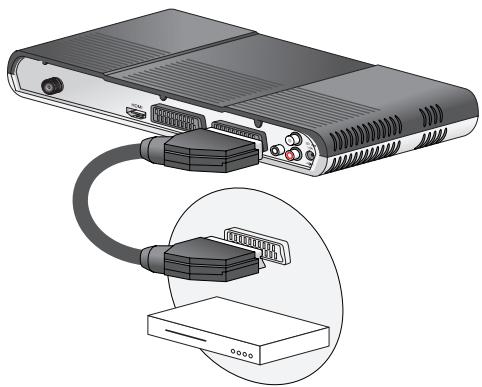

4.3 Raccordement à un magnétoscope ou graveur de DVD

1. Utilisez un cordon Péritel (non fourni) entre la prise Péritel AUX de votre terminal de réception et la prise Péritel TV (ou EXT1) à l'arrête de votre magnétoscope ougraveur de DVD.
2. Utilisez un cordon Péritel (fourni) entre la prise Péritel TV de votre terminal de réception et la prise Péritel à l'arrête de votre téléviseur.

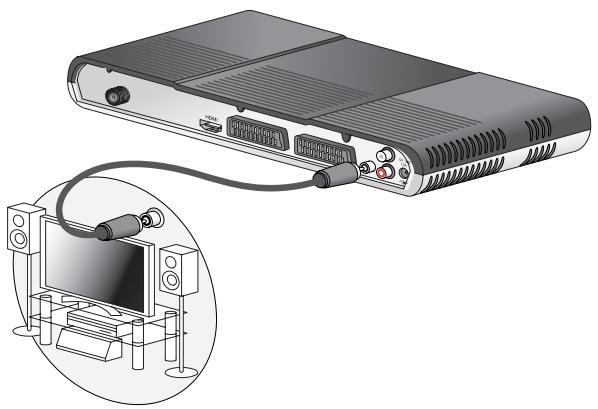

4.4 Raccordement à un amplificateur "home cinema"

Pour bénéficier du son de qualité HOME CINEMA multicanal diffusé sur certaines chaînes, nous vous conseillons de relier votre terminal de réception à votre amplificateur HOME CINÉMA doté d'une prise d'entrée numérique coaxiale.

Reliez la sortie AUDIO NUMÉRIQUE à l'entrée de votre amplificateur HOME CINÉMA (câble audio RCA-RCA non fourni).

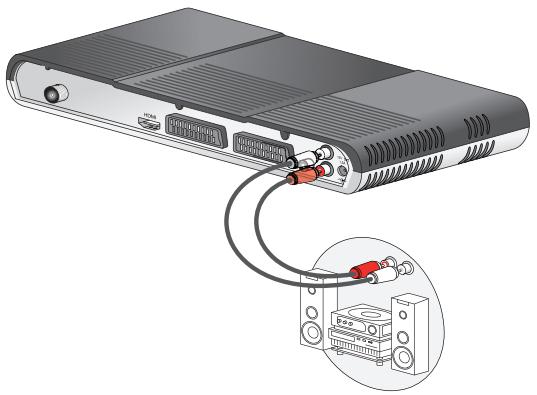

4.5 Raccordement à une chaine Hi-Fi

Pour bénéficier du son stéreo de qualité laser, il vous suffit de raccorder les sorties audio droite et gauche du terminal de réception à l'entrée auxiliaire de votre chaîne Hi-Fi (câbles non fournis).

5. Première installation

• Insérez la carte TNTSAT fournie avec votre terminal de réception (puce vers le haut).
• Allumez votre téléviseur puis votre terminal de réception.
  L'écran d'accueil apparait. Si ce n'est pas le cas au bout de 30 secondes, basculez votre téléviseur sur les entrées (HDMI et Peritel) jusqu'à l' apparition de l'écran d'accueil.

5.1 Installation des chaînes gratuites de la TNT

• Voitreral de reception va installer automatique les chaines gratuite de la TNT.
• En cas d'éché de l'installation des chaînes, reportez-vous alors au paragraphe "Installation réseau", page 10, pour vérifier ou orienter votre ANTENNE.

5.2 Choix du service régional de France 3

• Sélectionnez à l'aide des touches droite et gauche la région de votre choix et validez par OK.

Nota: dans le cas où aucun service n'est disponible, l'information "Aucun service France 3 régional" est affché.

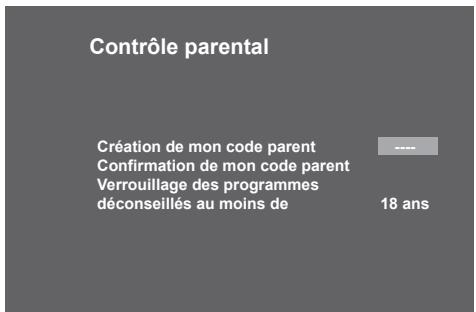

5.3 Création du code parent et besoin du niveau de protection

• La création du code parent est obligatoire pour valider la mise en service du terminal de réception.
• Pour cela vous doivent satisir 2 fois le même code à 4 chiffres qui sera votre code parent.
• Ce code vous sera demandé lors de l'accès aux programmes que vous verrouillez.
• Vous avez la possibilité de verrouiller les programmes en fonction de l'âge des enfants.
• Reportez-vous au paragraphe "Configuration utilisateur", page 17, pour d'eventuelles modifications.

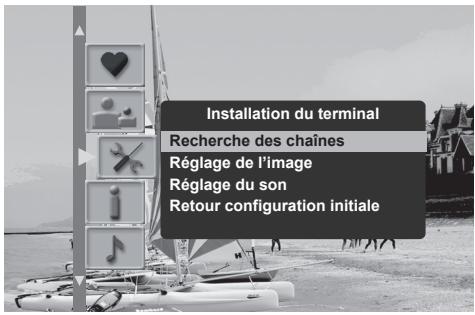

6. Réglages du terminal de réception

Pour acceder aux réglages du terminal de réception, appuyez sur la touche MENU de la télécommande, sélectionnez l'icone avec les flèches haute et basse, puis appuyez sur OK.

Le menu INSTALLATION DU TERMINAL vous donne accès aux fonctions suivantes :

• Recherche des chaînes
  -Réglage de l'image
• Réglage du son
• Retour à la configuration initiale

6.1 Recherche des chaînes

• Dans le menu INSTALLATION DU TERMINAL, Sélectionnez RECHERCHE DES CHÂNÉS et validez par OK.
• Sélectionnez INSTALLATION LNB et validez par OK.

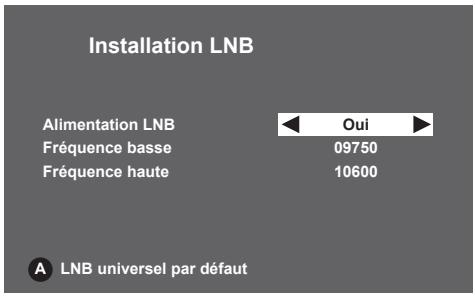

6-1-1 Installation LNB

Avant toute installation, vous devez déscrire les caractéristiques de votre antennes parabolique.

Le service TNTSAT est diffusé sur le satellite ASTRA positionné à 19,2^ EST. Notre antennne doit être orientée sur ce satellite. Nous vous conseillons de faire appel à un professionnel antenniste pour vérifier votre installation.

• Si vous LNB est universel : appuyez sur la touche rouge de la télécommande pour sélectionner LNB universel par défaut (mise à jour automatique des paramètres).
• Si vous LNB n'est pas universel : saisissez les fréquences BASSE et haute de votre LNB (consultez votre revendeur ou la notice du LNB).
• Appuyez sur OK pour confirmer les réglages.

6-1-2 Installation réseau

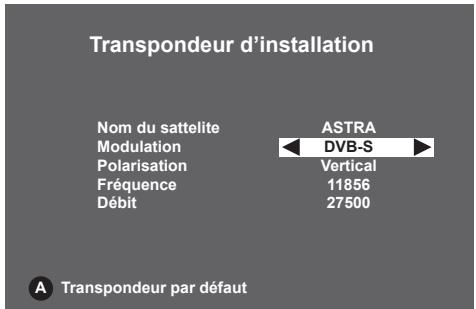

6-1-2-1 Transpondeur d'installation

• Cét écran sert à définir la configuration du transpondeur d'installation. Appuyez sur la touche rouge de la télécommande pour selectionner les paramètres par défaut du transpondeur.
• Appuyez sur OK pour confirmer les réglages.

6-1-2-2 Information sur le signal de l'antenne

• La vérification du signal reçu grâce à cet écran vous informe du niveau et de la qualité du signal satellite.
• La jauge en bas de l'écran doit être idéalement de couleur verte. Dans ce cas, le signal reçu vous garantit une réception parfaite des programmes.
• Dans le cas contraire (jauge de couleur jaune ou rouge), les images seront figées, hachées, ou comprendront des blocs fixes (phénomène de pixellisation). Ces phénomènes seront encore plus féquents dans le cas de forte couverture nuageuse.
• Dans le cas où la jauge est de qualité suffisante, lancez la recherche des chaînes en validant par OK.

6-1-2-3 Recherche des chaînes

• Voiture terminal de réception est en train d'intégrer automatiquement les données nécessaires à la réception de l'ensemble des chaînes de la TNT.
• Une fois l'installation réalisée, vous accéderez aux chaînes gratuites de la TNT.

6-1-3 Choix de la région France 3

A tout moment vous pouvez modifier votre sélection de région si vous le désirez.

• Dans le menu RECHERCHE DES CHÂNÉS, Sélectionnez CHOIX DE RÉGIONS et validez par OK.
• Sélectionnez la région souhaitée avec les touches gauche et droite de la télécommande et validez par OK.

6-1-4 Recherche des chaînes ASTRA

• Voiture terminal effectue une recherche des chaînes TV gratuites et des stations de radios gratuites diffusées par le satellite ASTRA.

Nota: - En fonction de la quantité de chaînes à rechercher, cette recherche dure plusieurs minutes.

• Il est impossible de lancer une recherche de chaînes sur un autre satellite.

6.2 Réglage de l'image

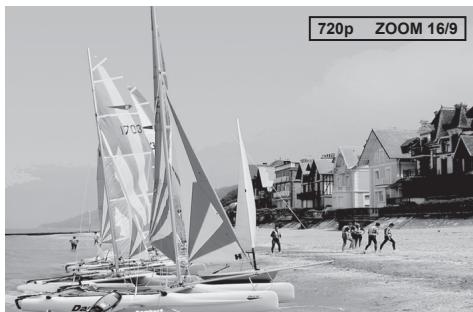

6-2-1 Sorties en utilisation HD

Si vous avez relié votre terminal de réception à un téléviseur HD muni d'une entrée HDMI ou DVI, reglez l'option "Sortie HDMI" sur "Oui".

• Choisissez la résolution HDMI souhaïée : 1080i ou 720p (la résolution 576p n'est pas HD, ne pas sélectionner cette résolution).
• Sauf besoin spécifique laissez le standard couleur HDMI à RVB.
• Le format d'écran est imposé à 16/9 pour de la HD et dans ce cas le recadrage video n'est pas disponible.
• Choisissez le standard de la prise Péritel AUX en Composite ou S-VHS (ou S-Viséo).
• Selon besoinCHOISISEZle standard Péritel composite à PAL ou Secam.
• Validez par OK.

Note : l'image provenant de la prise Péritel TV et AUX n'est pas en haute définition (HD) mais en mode standard (SD). Le format 16/9 de l'image HD est restitué en 4/3 avec des bandes noires. Pour bénéficier de l'image optimale, Il est conseilé de ne pas connecter votre télévisueur HD à la sortie Péritel TV du décodeur lorsque vous utilisez le cordon HDMI.

6-2-2 Sorties en utilisation SD

Si vous avez relié votre terminal de réception à un téléviseur traditionnel à tube (CRT), réglez l'option "Sortie HDMI" sur "Non".

La sortie HDMI de votre terminal de réception ne restitue alors aucune video.

• Choisissez le format de votre téléviseur: 4/3 ou 16/9.
• Dans le cas d'un télévisuer 4/3,CHOISSEZ l'option "Cinema"(l'image 16/9 s'affiche en 4/3 avec des bandes noires haute et basses) ou l'option "Zoom" (seul le centre de l'image 16/9 s'affiche pour s'adapter a I'écran 4/3).
• Choisissez le standard de la prise Péritel TV: Composite ou RVB (meilleure qualité).
• Choisissez le standard de la prise Péritel AUX: Composite ou S-VHS (S-Viséo).
• Selon besoinCHOISSEZ le standard Péritel à PAL ou Secam.
• Validez par OK.

Réglage de l'image

Sortie HDM

Résolution HDMI

Standard couleurs HDMI

Format écran TV

Recadrage 4/3

Peritel TV

Péritel AUX

Standard composite

Non

4

inéma

RVB

Composite

PAL

6.3 Réglage du son

6-3-1 Utilisation de la sortie audio numérique

Si vous utilisez un équipement audio home cinema, vous doivent désignéner "Oui" pour l'option "Audio home cinema".

Cela signifie que votre terminal de réception désira la composante audio "multicanal" si elle est disponible et la restituera sur les sorties HDMI et audio numérique.

6-3-2 Ajustement du niveau audio

Uniquement dans le cas où "Audio home cinéma" a été activé, vous pouvez atténuer la composante audio stéreo par rapport à la composante "multicanal". Ceci pour avoir un volume uniforme entre les chaînes ne diffusant que de l'audio stéreo par rapport à celles diffusant de l'audio multicanal.

6-3-3 Réglage du retard audio/vidéo

Sur tout équipement numérique comme votre écran plat, le temps de restitution de l'image peut être légèrement en retard par rapport à l'audio. Vous pouvez retarder alors l'audio pour obtenir une synchronisation entre l'audio et la video.

6.4 Retour à la configuration initiale

Dans le menu INSTALLATION DU TERMINAL, choisissez RETOUR CONFIGURATION INITIALE.

Pour réaliser cette réinitialisation, vous doivent connaître le code parent de votre terminal de réception.

• Attention : si vous valida ce besoin, toutes les chaînes et paramètres mémorisés seront perdus.

Retour configuration initiale

Attention :

Toutes les chaînes et paramètres seront perdus

Appuyer sur OK pour confirmer

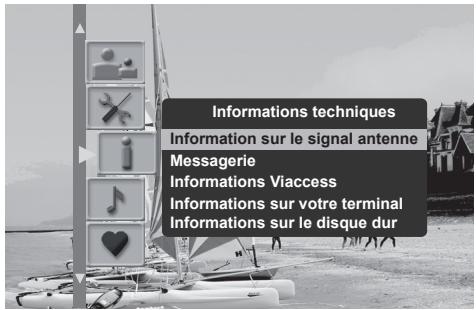

7. Informations techniques

Pour acceder aux informations techniques du terminal de réception, appuyez sur la touche MENU de la télécommande, sélectionnez l'icone avec les flèches haute et BASSE, puis appuyez sur OK.

Les informations containes dans ce menu peuvent vous être demandées si vous contactez votre fournisseur ou un autre service (maintenance par exemple). Ce sont des informations relatives à votre terminal de réception et au logiciel embarqué.

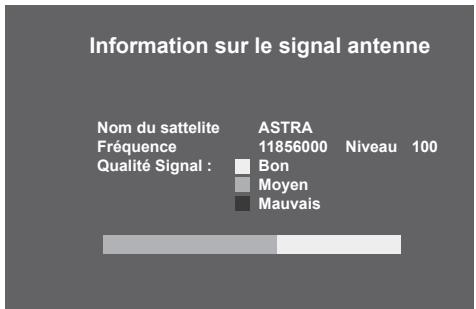

7.1 Information sur le signal antennae

• Dans INFORMATIONS TECHNIQUES, choisissez INFORMATION SUR LE SIGNAL ANTENNE.

7.2 Messengerie Viaccess

• Dans INFORMATIONS TECHNIQUES, choisissez MESSAGERIE VIACCCESS.

7.3 Informations Viaccess

• Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS VIACCESS.

7.4 Informations sur votre terminal de réception

• Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS SUR VOTRE TERMINAL.
• Vous y trouvrez des informations sur le logiciel du terminal de réception.

Informations sur votre terminal

Nom.HW :	......
Loader :	......
Matériel :	......
N° de série :	......
Version SW :	......
Download ID	......
Viaccess manu iD :	......
Viaccess model ID :	......
UA :	......
Valeur du CAMLock :	......
ACS lib version :	......
Terminal_id :	......

8. Messages carte TNTSAT

La carte TNTSAT est un élément essentiel pour la réception des chaînes de la TNT diffusées par satellite. Elle est fournie avec votre terminal de réception et doit être activée pour qu'il fonctionne normalement.

VouvelezactiverlacarteTNTSATavantla datelimiteinscrtesursonemballage.Ellesestvalde4ansa partir de la date d'activation.

8.1 Activation de la carte TNTSAT

Pour activer votre carte TNTSAT, insérez-la simplement dans le lecteur (avec la puce vers le haut), avant de lancer la procédure de première installation (voir page 8); elle sera alors automatiquement activée à l'issue d'une installation réussie.

Votre carte n'est pas activée, vous devez activer votre carte, merci de contacter votre Réseau Distributeur

8.2 Expiration et renouvellement de la carte TNTSAT

Lorsque vous carte TNTSAT arrivé à expiration, ou lorsque vous l'activez au-delà de sa date limite d'activation, votre terminal de réception refusera de fonctionner, et affichera le message ci-contre.

Dans ce cas, comme indiqué dans le guide d'utilisation de la carte TNTSAT, vous pourrez vous procurer une nouvelle carte auprès du revendeur agrée vous ayant vendu le terminal de réception.

Votrecarte est expirée,vousdevezactiver voitrécarte,mercidecontactervotreRéseau Distributeur

9. Configuration utilisateur

Pour acceder aux réglages utiliser du terminal de réception, appuyez sur la touche MENU de la télécommande, Sélectionnéz l'icone avec les flèches haute et basse, puis appuyez sur OK.

9.1 Choix des langues menu, audio et sous-titres

• Dans le menu CONFIGURATION UTILISATEUR,CHOISISSEZ CONFIGURATION DES LANGUES.

• Vous pouvez alors :

• sélectionner la langue audio (langue préféérée et secondaire)

• sélectionner la langue des sous-titres (langue préféérée et secondaire).

Configuration des langues

Audio préféree

Audio secondaire

Sous-titres préféRES

Sous-titres secondaires

Français

Français

Aucun

Aucun

9.2 Préférences utiliser

• Durée d'affichage bandeau : il est possible de régler la durée d'affichage du bandeau de zapping à votre convenance entre 1 et 5 secondes.
• Durée affichage volume : il est possible de régler la durée d'affichage du的身影 volume à votre convenance entre 1 et 5 secondes.

Nota :CHOISIR 0 seconde pour ne pas afficher ni le bandeau de zapping ni le témoin de réglage du volume.

Preférences utilisateur

Durée affichage bandeau
Durée affichage volume

9.3 Options de verrouillage

Dans le menu CONFIGURATION UTILISATEUR, choisissez VERROUILAGE.

• Verrouillage général: verrouille complètement l'accès au terminal de réception par un code. Si vous choisissez Oui, vous devrez entraîre votre code parent chaque fois que vous allumerez votre terminal de réception.
• Verrouillage des chaînes : permet de verrouiller des chaînes. Vous devrez enterer voite code d'accès chaque fois que vous voudrez regarder une chaîne verrouillée. Choisissez Oui pour activer cette configuration et selectionnez les chaînes à verrouiller dans l'écran "Chaînes à verrouiller".
• Chaines à verrouiller: affiche la liste des chaînes à verrouiller. Sélectionnez les chaînes désirées et appuyez sur OK pour les verrouiller ou les déverrouiller. Vous devrez entre votre code d'accès chaque fois que vous voudrez regarder une chaîne verrouillée.
• Verrouillage programmes : permet de verrouiller les programmes déconseillés aux moins de 10, 12, 16 ou 18 ans. Sélectionnez l'âge souhaité.
• Appuyez sur OK pour confirmer les réglages.

Verrouillage

Verrouillage général Verrouillage des cha Chaines a verrouille

Verroullage des programmes déconstellées au moins de 1

18 ans

9.4 Changement de code parent

Dans le menu CONFIGURATION UTILISATEUR,CHOISISZ CHANGEMENT DE CODE PARENT.

Ce code vous est demandé si vous avez paramétré des options de verrouillage (verrouillage du terminal, de chaînes, de programmes) ou pour acceder à certaines fonctions du terminal (retour à la configuration initiale, utilisation d'une liste favorite).

Changement de code parent

Creation de mon code parent Confirmation de mon code parent

10. Création d'une liste de chaînes favorites

Toutes les chaînes mémorisées sur le terminal (après installation ou recherche de chaînes) sont accessibles depuis une liste de chaînes appeléeliste A. Vous pouvez créé une seconde liste, appeléeliste B, qui ne contendra que vos chaînes favorites.

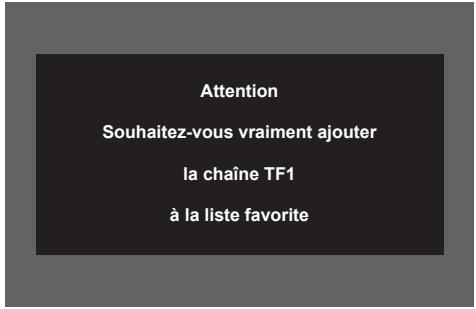

10.1 Création simplifiée en visualisant la chaîne de la liste A

A tout moment, vous pouvez ajouter la chaîne visualisée dans la LISTE FAVORITE B.

• Appuyez sur la touche verte de la télécommande, l'écran ci-contre apparait.
• Appuyez sur la touche OK pour confirmer.

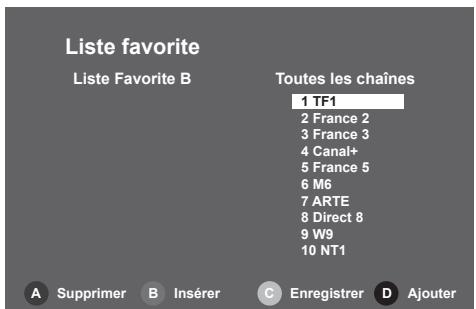

10.2 Création et modification par le menu dédié

Accedez à ce menu en appuyant sur la touche MENU de la télécommande, sélectionnez l'icone avec les flèches haute et BASSE, puis appuyez sur OK.

Dans LISTES DES CHAINES FAVORITES, sélectionnez la liste B et confirmez par OK.

Dans l'écran suivant LISTE FAVORITE B, Sélectionnez le type de liste que vous désirez créé (TV ou Radio) et confirmez par OK.

Enfin dans le dernier écran toutes les chaînes trouvées durant l'installation se trouvent sur la liste de droite.

Construirez à votre convenance votre liste à l'aide des touches de couleur de la télécommande :

• Rouge : supprimer
• Vert : insérer
  Jaune: enregistrer
• Bleu: ajouter

11. Utilisation courante du terminal de réception

11.1 Sélectionner une chaine

Avec les touches P+ et P- , ou les touches 0-9

• Appuyez sur la touche P+ ou P- pour changer de chaîne ou entrez son numéro sur les touches du pavé numérique de la télécommande pour acceder directement à la chaîne désirée.

Il est possible de revenir à la chaine vue

précedemment en appuyant sur la touche

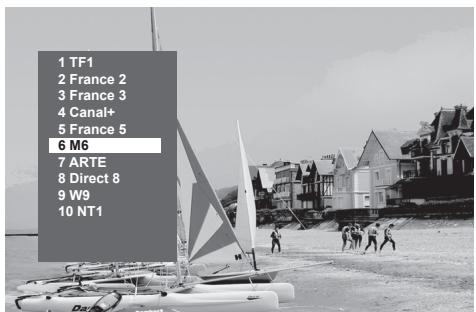

Depuis la liste des chaînes

• Vous avez accès à tout moment à la liste des chaînes en appuyant sur la touche OK (utilisez pour quitter sans action).
• Sélectionnez la chaine recherchée avec les flèches haute et BASSE. Appuyez sur OK pour valider.

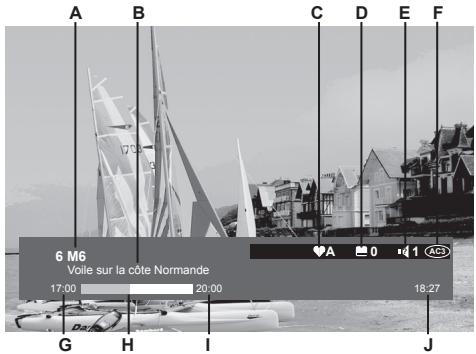

Bandeau d'information des chaînes

• Chaque fois que vous sélectionné une nouvelle chaîne, un bandeau d'information s'affiche à l'écran. Il est possible de régler la durée du bandeau dans les Préférences utilisateur.

• A: numero et nom de chaîne

• B: nom du programme
• C:liste favorite courante
• D: nombre de sous-titres
• E: nombre de voies audio
• F: programme en audio AC3
• G: heures de début du programme
• H: temps écoulé depuis le début du programme
  -1: heure de fin du programme
• J: heures courante

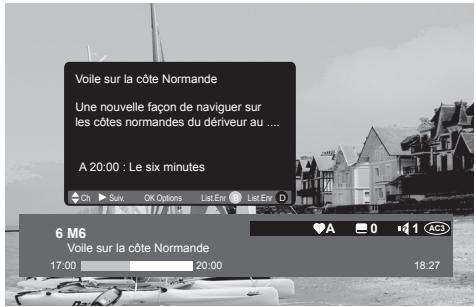

11.2 Informations détaillées sur les programmes

Si you désirez Broker plus d'informations sur le programme en cours et le suivant, appuyez sur la touche (±b i) de votre télécommande.
- Appuyez sur pour voir les informations sur le programme suivant.
- Appuyez de nouveau sur ±bi ou sur pour supprimer le bandeau d'informations.

11.3 Changer de liste favorites

Appuyez sur ① pour afficher l'écran. Appuyez sur la touche bleue pour changer de liste, à condition que vous ayez au préalable créé votre liste de chaînes favorites (voir "Création d'une liste de chaînes favorites", page 19).

11.4 Choix temporaires des langues audio et des sous-titres

Par le bandeau d'information étendu

• Appuyez sur () pour afficher le bandeau d'information étendu.
• Appuyez sur OK pour afficher le bandeau AUDIO et SOUS-TITRE.
  Utilisez les touches et pour selectionner les langues audio et les sous-titres.

Choisir la langue des sous-titres depuis la télécommande

• Appuyez sur la touche (2) pour acceder directement à la seLECTION des sous-titres.
• Choisissez la langue dans la liste sous-titres proposée. Toute modification est immédiatement prise en compte.

11.5 Télatexte

Si ce service est diffusé, appuyez sur la touche de votre télécommande pour acceder au mode Télétexte. Pour acceder aux pages Télétexte, servez-vous des touches numériques ou appuyez sur les touches P+ et P-.

11.6 Commutation TV/AUX (en mode non HD uniquement)

Appuyez sur la touche de votre télécommande pour forceur la commutation des signaux sur la sortie Peritel TV.

Cette fonction n'est possible que si les équipements sont reliés entre eux par une prise Péritel.

Premier appui, c'est l'entrée Peritel AUX qui est selectionnée.
Second appui, le téléviseur est selectionné.

• Troisième appui, retour au mode standard.

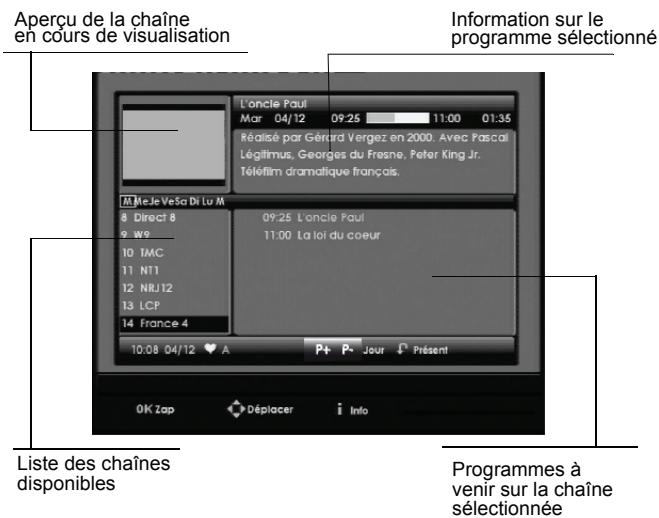

11.7 Guide électronique des programmes

Le guide électronique des programmes propose des informations sur les programmes de toutes les chaînes. Ce service dépend des informations diffusées par les opérateurs.

Appuyez sur la touche pour acceder au guide electronique des programmes.

Le guide électronique des programmes s'affiche avec un aperçu de la chaine en cours de visualisation.

Voussousaidisconsultetoutlesinformationsurlesprogrammddiffusésparlesdiferenteschaines.Selonleschaines,cesinformationspeuventcvirrles8joursavenir.

Differentes options sont disponibles :

• selectionner une chaîne / un programme : utilisez les touches , , ou . Vous pouvez également directement saisir le numéro d'une chaîne avec la télécommande.
• lore le résumé d'un programme : Sélectionnéz le programme (apparaît en surbrillant) et appuyez sur la touche (±bi) .
• voir un programme en cours : Sélectionnez la chaine désirée et appuyez sur OK.
• passer au jour suivant / précédent : Sélectionnez un programme, puis appuyez sur les touches P+ ou P- .

Voussouspèzeà tout moment revenir sur laprogrammation présente de la chaîne courante en appuyant sur la touche

Pour quitter le guide électronique des programmes, appuyez sur la touche

11.8 Choisir une station de radio

Si ce service est diffusé :

• Appuyez sur la touche (J) pour passer en mode RADIO.
• Appuyez sur la touche (×) pour revenir en mode TV.

11.9 Ajuster le volume

Volume: le volume se règle avec les touches V^+ et V^- .

Mode muet: le son se coupe si vous appuyez sur la touche () . Le son revient si vous appuyez à nouveau sur cette même touche.

Le réglage du volume n'est effectif que sur les sorties Péritel TV, Hi-Fi et HDMI. Le niveau est fixe sur les sorties Péritel AUX et audio numérique.

11.10 Choisir le format de l'image en mode HD

Si le terminal de réception est relié à un téléviseur HD via le connecteur HDMI, le réglage du format d'image en mode HD peut être effectué sur la télécommande de votre récepteur.

Appuyez successivement sur la touche 田 de votre télécommande pour ajuster le format.

4/3 permit de restituer sans déformation une image 4/3 diffusée en HD.
- Zoom 14/9 permet d'afficher au moins une image 4/3 ou une image de type téléfilm.
- Zoom 16/9 permet d'afficher une image de type cinema sans bande noire.
- Plein écran permet d'afficher l'image en l'étirant avec une déformation proportionnelle.

Note: pour information, la résolution affichée (720p, 1080i) est celle choisis au paragraphe Réglage de l'image, page 11.

12. Mise à jour logicielle

Afin de vous offrir des performances optimales, après la première mise en service, votre terminal peut vous proposer de télécharger depuis le satellite ASTRA 19,2° EST une nouvelle version de logiciel afin d'améliorer les performances de votre terminal.

Lorsqu'une nouvelle version logicielle est disponible pour téléchargement, l'écran suivant s'affiche.

Yououpez accepterimmediatement la mise a jour ou la reporter au prochain redemarrage de l'appareil.

Appuyez sur OK pour accepter la mise à jour.

Une nouvelle version logiciel a ete detectee

Souhaitez-vousMETTÀjourvotrertermal?

Maintenant

Obligatoirement au prochain redémarrage

ATTENTION : la mise à jour logicielle peut prendre une dizaine de minutes, voirlez ne pas eteindre votre terminal durant ce temps.

Votre termal de reception est alors indisponible : l'ecran du taveliseur reste noir et les differentes phases de tléchéargement defilent sur I'afficheur du terminal " 1- xx" " 2- xx" " 3- xx" " 4- xx" indiquant que la mise a jour est en cours.

En cas de problème pendant la mise à jour, le terminal de réception s'arrête et affiche un message d'erreur sur l'afficheur de la face avant. Appuyez sur n'importe qu'elle touche de la télécommande pour abandonner la mise à jour et retrouver l'usage normal du terminal de réception.

Liste des messages d'erreur possibles lors de la mise à jour du logiciel.

Er00 : le logiciel installé dans le terminal de réception est identique au logiciel téléchargeé. La mise à jour du terminal de réception n'est pas nécessaire. Sélectionnez l'option QITTER dans l'écran de mise à jour.

Er02, Er05, Er10, Er11: la qualite du signal ne permet pas le tellechargement correct du logiciel. Vercifie le niveau et la qualite du signal en vous aidant des ecrans de diagnostic. Si le signal est correct, retentez une mise a jour.

Nota : l'écran de mise à jour apparait lorsque le terminal de réception quitte le mode veille. Afin de tirer profit de cette fonction importante, nous vous recommendons de mettre le terminal en voille lorsque vous ne l'utilise pas.

13. Caracteristiques techniques

TUNER SATELLITE

Fréquences d'entrée : 950 à 2150 MHz
Niveau RF : -25 dBm à -65 dBm
Impédance d'entrée : 75 Ohms
Return loss: <-6 dB
Bande de réception Ku : 10,7 à 12,75 GHz
Largeur de bande FI : 36 MHz
Niveau de protection
électrostatique : 15 KV

ALIMENTATIONS LNB

Alimentation vertical: 12.5 V à 14V
Alimentation horizontal: 17 V à 19V
Courant max: 350 mA avec protection
Modulation de Contrôle
Fréquence 22kHz (+/- 2kHz)
Rapport cyclique: 50% + 10%
Temps de transition: 15us Max
Amplitude 0,65V (+0,25 V / -0,10 V)

DEMODULATEUR SATELLITE

DVB-S

Constellation: QPSK

Roll off:0.35

Débit symbole d'entrée: 10-30 Mbauds
FEC: 1/2, 2/3, 3/4, 5/6, 7/8

DVB-S2

Constellation: QPSK or 8PSK (mode CCM)

Roll off:0,20;0,25;0,35
Débit symbole d'entrée:10-30 Mbaud
FEC:1/2 3/5 2/3 3/4 4/5 5/6 8/9 9/10
(QPSK) et 3/5 2/3 3/4 5/6 8/9 9/10
(8PSK)

Format natif ou redimensionné

576i et 720p réglage dans les menus

Zoom sur HDMI: 4/3, zoom 14/9, zoom

16/9, plein écran

Sur diffusion SD

720x576@ 50Hz entrelacé

Format natif ou redimensionné

720p et 1080i réglage dans les menus

Zoom sur HDMI: 4/3, zoom 14/9, zoom

16/9, plein écran

Conversion sur Péritel

4/3 et 16/9 avec conversion

Zoom et Cinéma

DECODEUR AUDIO

Stereo 2.0

MPEG-1 layer 1 et 2

MPEG-2 layer 2

Mode : Mono, stéreo

Fréquence d'échantillonnage : 32, 44.1

or 48kHz

AC3

Protection contre la copie

Macrovision (selon version logicielle)

HDMI OUTPUT

HDMI version 1.3

HDCP version 1.1

Prise en compte des EDID envoyés par

le téléviseur

Vidéo

RGB ou YCbCr

Audio :

• 2 canaux PCM si réception MPEG-1
• AC3 ou PCM si réception AC3 (*)
• AC3 ou PCM si réception E-AC3 ()
  (^) : en fonction des informations EDID

AUDIO (sorties)

S/PDIF :

• 2 canaux PCM si réception MPEG 1 et 2

• AC3 si réception AC3 ou E-AC3

HiFi et Peritel

• mono stéreo si réception MPEG 1 et 2
• downmix (2 canaux) si réception AC3
  ou E-AC3

FACE AVANT

Afficheur 4 digits 7 segments de couleur

ambre

1 x récepteur IR : 38 KHz
1 x diode bicolore
3 x boutons (P^+,P^-,On / Off)
1 X lecteur de carte à puce (IEC7816-3)

FACE ARRIERE

1 x IEC169-24 femelle (entree RF)
2 x SCART (TV, AUX)
1xHDMI
3 x RCA (Stereo L/R, S/PDIF)

ALIMENTATION EXTERNE

Adaptateur externe AC / DC

Tension secteur 220-240 V 50 Hz

Conso max. : <15 W

Consummation en veille : < 2W

SPECIFICATIONS MECANIQUES

Taille (lpxh) : 310x175x41 mm

Temp. Fonctionnement: 0^ C + 40^ C

Poids (produit + accessoires) : 1,6 Kg

Température de stockage : -25°C à

+ 65^ C

Code EAN : 3425160275407

ACCESSOIRES

1 x Adaptateur externe AC / DC (1,2m)
1 x Cordon Peritel
1 x Telecommande
2 x Piles 1,5 V (AAA-R03)
1 x Livret utiliseur

14. Assistance et conseil

Malgré le sein apporté par Sagem Communications à la conception de ce produit, ainsi qu'à la réduction de cette documentation, n'hésitez pas à nous contacter si vous rencontrez des difficultés.

ASSISTANCE TECHNIQUE :

01 70 48 04 83

Du lundi au vendredi de 9h00 à 18h00.

Munissez-vous des informations suivantes avant tout appel :

• modele du terminal : DS86 HD
• version du logiciel : à dire dans le menu approprié "MENU > INFORMATION > INFORMATIONS SUR VOTRE TERMINAL > VERSION SW.

15. Garantie

AVERTISSEMENT

Afin de faire exercer la garantie, vous devez contacter votre vendeur spécialisé ou la Hotline Sagem Communications au numéro 01 70 48 04 83

Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la hotline Sagem Communications vous conseillera sur la procédure à suivre.

La procédure à suivre est la suivante :

1. Le matériel neuf est garanti (pièces et main d'oeuvre¹) par Sagem Communications, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une durée de 12 mois à compter de la date d'achat du matériel, la preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, carte TNTSAT, etc..) 3 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.
2. Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'oeuvre¹) par Sagem Communications jusqu'à la的最后一 minute de ces deux dates : expiration de la durée de garantie visée ci-dessus ou 3 mois à compter de l'intervention de Sagem Communications. Cette garantie s'applique pour autant que le matériel ait est utilisé dans des conditions normales et conformément à sa destination.
3. Pendant cette période de garantie de 12 mois, le Terminal de reception defectieux sera réparé gratuitement. Le client devra néanmoins returner, à ses frais (transport + assurance), le matériel defectieux dans un emballage adequat avec l'ensemble des accessoires d'origine (les matériels endommages durant the transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agreés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 83. Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul choix de Sagem Communications) et renvoyé à votre adresse en France, gratuitement. Aucun matériel de prêt ne sera fourni pendant le déali de réparation.

4. Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de :

5. joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),

6. vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
7. joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment datée et complétée, lors de l'achat, par votre vendeur.

Le matériel bénéficié, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales imperatives restent en vigueur et ne sont enaucun cas affectés par la presente garantie.

Sont exclus de la garantie :

1. Les pannes ou les dysfonctionnements dus :

au non respect des consignes d'installation et d'utilisation, ou
- à une cause extérieure au matériel (choc, foudre, incendie, vandalisme, malveillation, degats des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension electrique non appropriée...), ou
- à des modifications du matériel effectuees sans accord ecrit de Sagem Communications, ou
- à des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hydrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
- à une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agrées par Sagem Communications.

1. Les déteriorations consécutives à une insuffisance d'emballage et/ou à un mauvais conditionnement du matériel ré-expédé au Centre de Réparation Agréé.
2. L'usure normale du matériel ainsi que l'usure des accessoires.
3. La fourniture de nouvelles versions logicielles.
4. Les travaux d'exploitation courante : livreison, mise en place ou échanges d'accessoires....
5. Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagem Communications.
6. Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
7. Les matériels returnés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels. Dans les cas d'exclusion de garantie ci-dessus ainsi qu'à l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retard) du matériel feront l'objet d'un devis établi par Sagem Communications et devront être régles avant tout retard de matériel au Centre de Réparation Agréé.

ATTENTION :

1. Les pièces défectueuses échéées deviendront la propriété de Sagem Communications.
2. Sous réserve des dispositions légales impératives, Sagem Communications n'assume aucune garantie, explicite ou implicite, autre que cette expression prévue ci-dessus. Notamment, Sagem Communications ne prendaucunengagement etne consentaucune garantie surla qualiteou la performance du materiel pourquelqueusage particulierque ce soit.La responsabilitédeSagemCommunications,qu'ellequ'ensoit lacause,estlimiterueu prixpayeparleClientpourtellemarier.Enaucuncas,SagemCommunications repondra des dommages moraux et/ou immateriels et/ou indirects (ence comprisnotamment perte decommandes,perte de bénéfices,perte de données,manqueagagner,atteinte aI'image,interruptiondeserviceou tout autrepréjudicefinancierou commercial,au titreou nonde la garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions seraient, en tout ou partie, contraire à une règle impérative de droit dont pouraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

MODE D'EMPLOI DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GratisITE PAR SATELLITE

Notes :

MODE D'EMPLOI DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE

Notes :

-30-

253252872A DS86HD_FR.book Page 31 Vendredi, 24. juillet 2009 10:10 10

sagem

Sagem Communications SAS
Activité décodeurs de TV numérique
Siège social : Le Ponant de Paris
27, rue Leblanc - 75015 Paris - FRANCE
www.sagem-communications.com

253252872A
