MODE D'EMPLOI AHG7531W Arthur Martin-Electrolux

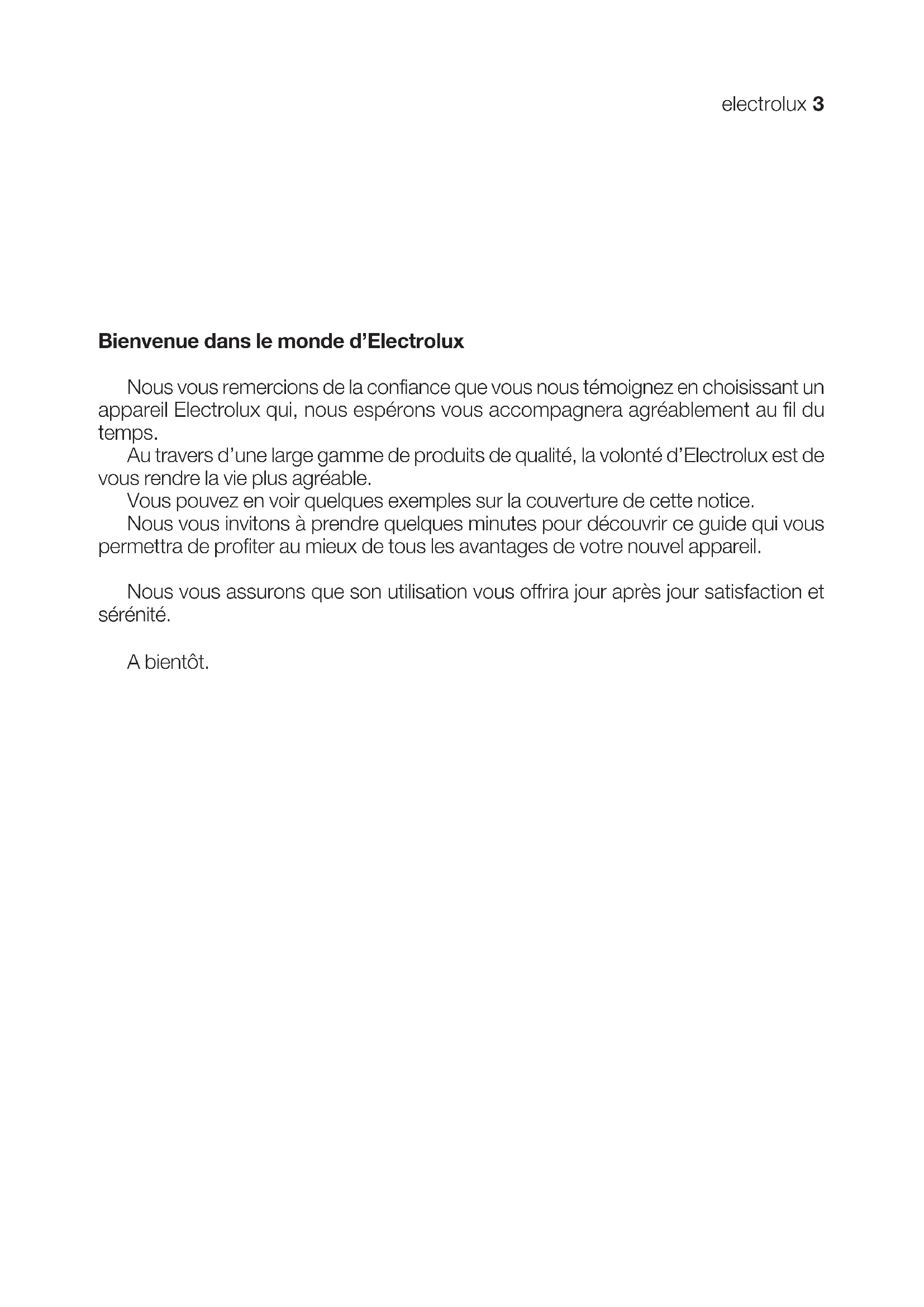

Table de cuisson AHG 7531 notice d’utilisation FR2 electroluxelectrolux 3 Bienvenue dans le monde d’Electrolux Nous vous remercions de la confiance que vous nous témoignez en choisissant un appareil Electrolux qui, nous espérons vous accompagnera agréablement au fil du temps. Au travers d’une large gamme de produits de qualité, la volonté d’Electrolux est de vous rendre la vie plus agréable. Vous pouvez en voir quelques exemples sur la couverture de cette notice. Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous permettra de profiter au mieux de tous les avantages de votre nouvel appareil. Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité. A bientôt.4 electrolux Les symboles suivants vous guideront tout au long de la lecture de votre notice:

• 89/336 (Compatibilité Electromagnétique) ;

• 93/68 (Directives Générales) et modifications successives.electrolux 5 Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français. Pour la sécurité des biens et des personnes ainsi que pour le respect dePour la sécurité des biens et des personnes ainsi que pour le respect de Pour la sécurité des biens et des personnes ainsi que pour le respect dePour la sécurité des biens et des personnes ainsi que pour le respect de Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisationsl'environnement, vous devez d'abord lire impérativement les préconisations l'environnement, vous devez d'abord lire impérativement les préconisationsl'environnement, vous devez d'abord lire impérativement les préconisations l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.suivantes avant toute utilisation de votre appareil. suivantes avant toute utilisation de votre appareil.suivantes avant toute utilisation de votre appareil. suivantes avant toute utilisation de votre appareil. Pour éviter tout risque de détérioration de l’appareil, transportez-le dans sa po- sition d’utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et corpo- rel, tenez les matériaux d’emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel,…), l’installation, les rac- cordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié. Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou indus- trielles ou pour d’autres buts que ceux pour lesquels il a été conçu. Vous évi- terez ainsi des risques matériel et corporel. Débranchez votre appareil avant toute opération de nettoyage manuel. N’utili- sez que des produits du commerce non corrosifs ou non inflammables. Toute projection d’eau ou de vapeur est proscrite pour écarter le risque d’électrocu- tion. Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant de pro- céder au changement de l’ampoule (ou du néon, etc.) pour éviter de s’électro- cuter. Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de pro- duits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil. Lors de la mise au rebut de votre appareil, et pour écarter tout risque corpo- rel, mettez hors d’usage ce qui pourrait présenter un danger : coupez le câble d’alimentation au ras de l’appareil. Informez-vous auprès des services de vo- tre commune des endroits autorisés pour la mise au rebut de l’appareil. Pendant et après le fonctionnement, les récipients et leur contenu peuvent bas- culer et les composants de la table s’échauffent. Tenez les enfants éloignés pour éviter tout risque de brûlure. Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil. Veuillez lire attentivement ces remarques avant d’installer et d’utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d’accident provoqués par l’appareil du fait du non-respect de ces avertissements.6 electrolux Utilisation

• Cet appareil a été conçu pour être uti- lisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne l’utili- sent pas comme un jouet.

• A la réception de l’appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d’enlè- vement dont vous garderez un exem- plaire.

• Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

• Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un dan- ger pour vous.

• Avant d’utiliser votre appareil, assurez- vous qu’il a été correctement raccordé pour le type de gaz distribué.

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

• Tenez les enfants à distance pendant le fonctionnement : la table de cuisson et les récipients s’échauffent et peu- vent rester chauds longtemps après l’arrêt de l’appareil.

• Baissez ou éteignez toujours la flamme d’un brûleur avant de retirer un récipient.

• N’utilisez jamais votre table à vide (sans récipient dessus)

• Assurez-vous que les manettes sont toujours en position arrêt lorsque l’appareil n’est pas utilisé.

• N’utilisez pas de récipients instables ou déformés : ils peuvent se renverser et provoquer un accident.

• Les réparations ne doivent être effec- tuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves domma- ges.

• Ne conservez pas à proximité de l’ap- pareil des produits inflammables sen- sibles aux températures (exemples: produits de nettoyage, bombe aéro- sols, ..)

• Assurez-vous que les enfants ne ma- nipulent pas commandes.

• Ne laissez rien sur la table de cuisson. Avertissements importants Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait être vendu ou cédé à une autre personne, assurez-vous que la no- tice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être in- formé du fonctionnement de celui-ci et des avertissements s’y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui. Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueurelectrolux 7 Une mise en fonctionnement acciden- telle pourrait provoquer un incendie.

• Si vous utilisez un appareil électrique à proximité de votre table de cuisson, veillez a ce que le câble d’alimentation de cet appareil électrique ne soit pas en contact avec la surface chaude de la table.

• Surveillez attentivement la cuisson lors de friture dans l’huile ou la graisse.

• Evitez tout courant d’air. Si un brûleur ne présente pas une flamme régulière, nettoyez-le soigneusement. Si l’incon- vénient subsiste, faites appel au ser- vice après-vente.

• Si la table est équipée d’un couvercle, nettoyez-le soigneusement et ne le fermez qu’après que les brûleurs ont refroidi.

• Nettoyez l’appareil après chaque utili- sation : vous prolongerez ainsi sa du- rée de vie et vous éviterez un mauvais fonctionnement des brûleurs et des bougies d’allumage.

• Avant tout nettoyage ou intervention technique, assurez-vous que l’appareil est débranché électriquement et com- plètement refroidi.

• L’appareil ne peut être nettoyé à la va- peur chaude ni avec appareil à jet de vapeur chaude.

• L’utilisation d’un appareil de cuisson au gaz conduit à la production de cha- leur et d’humidité dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d’aération naturelle ou installez un dispositif d’aération mécanique.

• Une utilisation intensive et prolongée de l’appareil peut nécessiter une aéra- tion supplémentaire en ouvrant la fe- nêtre, ou une aération plus efficace, par exemple en augmentant la puis- sance de la ventilation mécanique si elle existe.

• Cet appareil n’est pas raccordé à un dispositif d’évacuation des produits de combustion. Il doit être installé et rac- cordé conformément aux règles d’ins- tallation en vigueur. Une attention par- ticulière sera accordée aux disposi- tions applicables en matière de ventila- tion.

• Veillez à ne rien laisser sur la table pen- dant et après l’utilisation des zone de cuisson (torchons, feuilles d’alumi- nium, plastique, etc.).

• Changez le tuyau d’arrivée du gaz un peu avant l’expiration de la date de vieillissement indiquée sur celui-ci.

• N’utilisez jamais de bouteille de propane dans votre cuisine ou autre local fermé.

• N’utilisez que les accessoires livrés avec votre appareil (un diffuseur de chaleur, par exemple, endommagerait la table de cuisson). Installation

• Les opérations d’installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.

• Si l’installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

• Assurez-vous que l’appareil est installé dans une pièce correctement aérée : une mauvaise ventilation peut entraîner un manque d’oxygène. Consultez un installateur qualifié ou adressez-vous à la compagnie de distribution du gaz de votre région.8 electrolux

• Cette table est conçue pour fonctionner en 230 V monophasé. Un éventuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers. Protection de l’environnement Tous les matériaux marqués par le symbole sont recyclables. Déposez- les dans une déchetterie prévue à cet ef- fet (renseignez-vous auprès des services de votre commune) pour qu’ils puissent être récupérés et recyclés. En cas d’anomalie de fonctionne- ment, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (dé- ménagement de votre part, fermeture du magasin où vous avez effectué l’achat ...), veuillez consulter le Centre Contact Consomma- teurs qui vous communi- quera alors l’adresse d’un Service Après Vente. En cas d’intervention sur l’appa- reil, exigez du service après vente les pièces de rechange certifiées Cons- tructeur. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la miseau rebut de l'appareil dans les règles de l’art, nous préservons l'environ- nement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.electrolux 9 Description de l'appareil 1 Brûleur auxiliaire 2 Brûleur semi-rapide 3 Brûleur semi-rapide 4 Brûleur triple couronne

5 Brûleur rapide 6 Manettes de commande des brûleurs

610 electrolux Utilisation de votre table de cuisson Les commandes Les manettes qui commandent les brûleurs sont dotées de 3 positions prin- cipales d’utilisation : = position arrêt = débit maximum = débit minimum Chaque brûleur est contrôlé par un robinet à verrouillage de sécurité, il est impossible de tourner la manette sans la pousser. Pour allumer un brûleurPour allumer un brûleur Pour allumer un brûleurPour allumer un brûleur Pour allumer un brûleur

1. Appuyez sur la commande du brû-

leur choisi, et tournez-la vers la gau- che jusqu’au repère de débit maxi- mum ( ). Maintenez la commande enfoncée, pendant 5 secondes environ après l’apparition de la flamme pour activer la sécurité thermocouple. En cas de coupure d’électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système auto- matique. Pour cela, présentez une flamme au brûleur.

2. Placez le récipient sur le brûleur.

3. Réglez le débit selon les nécessités

de votre préparation, en vous assu- rant que la flamme ne déborde pas du fond. Pour éteindre les brûleurs Tournez la commande dans le sens des aiguilles d’une montre jusqu’à la bu- tée, sur la position arrêt ( ). Lorsque vous faites des fritures,Lorsque vous faites des fritures, Lorsque vous faites des fritures,Lorsque vous faites des fritures, Lorsque vous faites des fritures, surveillez attentivement la cuis-surveillez attentivement la cuis- surveillez attentivement la cuis-surveillez attentivement la cuis- surveillez attentivement la cuis- son car l’huile ou la graisseson car l’huile ou la graisse son car l’huile ou la graisseson car l’huile ou la graisse son car l’huile ou la graisse pourrait facilement s’enflam-pourrait facilement s’enflam- pourrait facilement s’enflam-pourrait facilement s’enflam- pourrait facilement s’enflam- mer par suite d’une surchauffe.mer par suite d’une surchauffe. mer par suite d’une surchauffe.mer par suite d’une surchauffe. mer par suite d’une surchauffe. Ces modèles sont équipés de robi- nets progressifs, qui permettent un meilleur réglage de la flamme.

!electrolux 11 Avant la première utilisation de votre appareil Avant la premiére utilisation de votre appareil, retirez toutes les étiquettes publicitaires et le autocollants (sauf la plaque signaletique) qui pourraient se trouver sur le plan de cuisson. Conseils d'utilisation Les brûleurs Afin d’obtenir un rendement maxi- mum de chaque brûleur, utilisez des ré- cipients adaptés au diamètre des brûleurs. Brûleur rapide diamètre du récipient 18-26 cm Brûleur semi - rapide avant diamètre du récipient 12-22 cm Brûleur semi - rapide arrière diamètre du récipient 12-18 cm Brûleur triple couronne diamètre du récipient 18-26 cm Brûleur auxiliaire diamètre du récipient 8-16 cm

• Ne placez un récipient sur un brûleur qu’après avoir allumé celui-ci.

• N’utilisez que des récipients creux.

• Assurez-vous que la flamme ne dé- borde pas du fond du récipient.

• Lors de l’utilisation de la table de cuisson, il est impératif de respecter les diamètres indiqués puor chaque zone de cuisson, afin d’éviter la détérioration des manettes de commande.

• Surveillez attentivement la cuisson lorsque vous faites des fritures : l’huile ou la graisse peuvent facilement s’enflammer par suite d’une surchauffe.

• Si vous utilisez une casserole dont le diamètre est plus petit que celui qui est12 electrolux recommandé, la flamme va s’étendre au-delà de la base inférieure du reécipient, causant une surchauffe au niveau de la poignée du récipient.

• Si la flamme d’un brûleur s’éteint acci- dentellement, ramenez la manette cor- respondante sur la position arrêt et at- tendez une minute avant de rallumer le brûleur.

• Les surfaces en acier inoxydable peuvent ternir s’ils sont excessivement chauffés. La cuisson prolongée avec des casseroles en faïence ou des plats en fonte n’est pas recommandée. De plus, n’utilisez pas de papier d’alluminium pour recouvrir les récipients pendant leur utilisation.

• Veillez à ce que les récipients ne débordent pas du plan de cuisson et à centrer vos récipients sur les zones de cuisson.

• N’utilisez pas de récipients instables ou déformés: ils peuvent se renverser et provoquer un accident.

• Les récipients ne doivent pas entrer en contact avec les commandes.

• L’utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire : ouvrez une fenêtre ou augmentez la puissance d’aspiration mécanique (si existante).electrolux 13 Entretien et nettoyage Avant de procéder au nettoya- ge : débranchez électrique- ment l’appareil, assurez-vous que toutes les manettes sont sur la position arrêt “ ” et attendez que l’appareil soit re- froidi. Les brûleurs " Lavez les chapeaux de brûleurs avec de l’eau chaude et un détergent doux, en prenant soin d’enlever toute incrustation. Si nécessaire, vous pouvez utiliser une petite brosse en acier. " Gardez les couronnes des brûleurs en parfait état de propreté: leur en- crassement peut causer des difficul- tés d’allumage. " Si vous avez démonté les brûleurs pour les nettoyer, veillez à remettre correctement en place les couron- nes et chapeaux de brûleurs parfai- tement secs. Les grilles " Lavez-les à l’eau chaude addition- née d’un détergent doux. Utilisez si besoin un produit légèrement abra- sif. " Après le nettoyage, veillez à ce que les grilles soient correctement positionnées. " Pour que les brûleurs fonctionnent correctement, placez les grilles comme indiqué sur la figure ci- contre: les fils de la grille doivent être centrés par rapport aux brûleurs. " Tables équipées de grilles en fonte: après leur nettoyage, replacez les grilles dans leur position initiale. Afin de réaliser cette opération correctement, placez dans un premier temps les grilles laterales puis seulement la grille centrale. NON OUI Veillez à ne pas endommager la table de cuisson lors de la mise en place des grilles.14 electrolux Les manettes " Utilisez une éponge très légèrement imbibée d’eau savonneuse. Rincez et séchez soigneusement. Pour un meilleur nettoyage du plan de cuisson, les manettes sont amovi- bles. " Assurez-vous que la manette soit sur la position “Arrêt”. " Retirez la manette. " Après le nettoyage, remettez en place la manette dans sa position ini- tiale. Lors du nettoyage, en aucun cas du liquide ou du produit d’entretien ne doit pénétrer à l’intérieur du caisson où se situent le les éléments électriques. Le dessus de la table de cuis- son " Passez une éponge légèrement im- bibée d’eau tiède (et, si nécessaire, de détergent doux) après chaque utilisation. " Evitez tout écoulement dans les ori- fices de la table. " Utilisez, si nécessaire, un racloir spé- cial et des produits spécifiques ven- dus dans le commerce. " N’utilisez pas d’objet tranchant (cou- teau, grattoir, tournevis, etc.) ou d’éponge à face abrasive. " N’utilisez pas de détergents abrasifs ou corrosifs tels que : bombes aéro- sols pour four, produits détachants, produits anti-rouille, poudres à récu- rer. " Enlevez rapidement de la table de cuisson les taches de vinaigre, citron, sel et les substances acides et alcalines en général. A - Chapeau du brûleur B - Coronne du brûleur C - Bougie d’allumage D - Sécurité thermocouple

Nettoyage de la bougie d’allumage Ces appareils sont munis d’allumeurs électriques. L’allumage est assuré par une “bougie” en céramique et une électrode métallique (Fig. dessus - lettre C). Pour éviter les difficultés d’allumage, maintenir ces deux éléments en parfait état de propreté et veillez à ce que les orifice des brûleurs ne soient pas obstrués.electrolux 15 Dimensions de l’ouverture pour l’encastrement dans le plan de travail (voir chapitre “Encastrement”) Largeur: 560 mm Profondeur: 480 mm Dimensions de l’appareil Largeur: 744 mm Profondeur: 510 mm Caractéristiques techniques Puissance des brûleurs Brûleur Triple Couronne 4,0 kW Brûleur Rapide Gaz Naturel:3,0 kW But./Prop. : 2,8kW Brûleurs Semi-rapide 2,0 kW Brûleur Auxiliaire 1,0 kW Alimentation: 230 V ~ 50 Hz Air nécessaire à la combustion 16 m

Catégorie: II2E+3+ Appareil réglé en Usine pour fonctionner avec gaz type G20/G25 - 20/25 mbar Emplacement Les meubles juxtaposés aux côtés de la table de cuisson ne doivent pas dépasser la hauteur de celle-ci. Les bords latéraux de la découpe pratiquée doivent se trouver à au moins 100 mm. des murs ou des meubles la- téraux. Les meubles suspendus ou les hot- tes doivent être installés à une hauteur minimale de 650 mm. au dessus de la table de cuisson. N’installez pas l'appareil près de ma- tériaux inflammables (par ex.: rideaux, torchons, etc.). Débranchez l'appareil avant toute intervention. ImportantImportant ImportantImportant Important " L'installation et le branchement de l'appareil doivent être effectués par un personnel qualifié con-formément aux textes réglementaires et règles de l'art en vigueur, notamment: Installation16 electrolux

Fig. 1 FO 0264 A) Ecrou situé à l'extrémite de la rampe B) Joint C) Raccord orientable " Arrêté du 2 août 1977, Règles Tech- niques et de Sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquéfiés à l'intérieur des bâtiments d'habitation et leurs dépendances; " Norme DTU P 45 l 204, Installations de gaz (anciennement DTU n.° 61 - installation de gaz - Avril 1982 + ad- ditif n.° 1 Juillet 1984); " Règlement Sanitaire Départemental. Pour les appareils raccordés au ré- seau électrique: " Norme NF C 15 100 - Installations électriques à basse tension - Règles. RecommandationsRecommandations RecommandationsRecommandations Recommandations " Vérifiez que le débit du compteur et le diamètre des canalisations sont suffi- sants pour alimenter tous les appareils de l'installation et vérifiez que tous les raccords sont bien étanches; " N'omettez pas d'installer un robinet de barrage visible et accessible. Raccordement gaz Raccordez la table à la bouteille ou à l'installation selon les prescrip- tions légales en la matière. Assurez-vous que l'appareil est ré- glé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraphe "Adaptation des brûleurs au gaz utilisé". ImportantImportant ImportantImportant Important Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau. Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôlez que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

1) Vissez le raccord orientable C

dans l'écrou A situé à l'extré- mité de la rampe d'alimenta- tion, sans omettre d'intercaler le joint d'étanchéité B (Fig. 1).

2) Orientez le raccord C dans la

direction voulue, puis effectuez un serrage correct.

3) Effectuez ensuite le raccorde-

ment du tube d'arrivée de gaz.

4) Contrôlez la parfaite étan-

chéité du raccord et de l'embout en utilisant une solution savonneuse.

5) Fixez l'appareil au meuble.electrolux 17

Raccordement "rigide" Effectuez le raccordement en utili- sant des tuyaux rigides métalliques (cuivre avec embout mécanique). Raccordement "flexible" avec em- bout mécanique – Gaz naturel Le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude ter- minant la rampe de l'appareil (la tuyau- terie doit être visitable sur toute sa lon- gueur). Elle doit être conforme à la norme "NFD 36-100" (durée de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un flexible métallique "NFD 36-121" – Butane/Propane Un tube souple, équipé de ses colliers (conforme à XPD 36-110) peut être utilisé s'il est visitable sur toute la longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un flexible conforme à la norme XPD 36-112 ou un flexible métallique conforme à "NFD 36-125". Pour assembler lesPour assembler les Pour assembler lesPour assembler les Pour assembler les différentes pièces il estdifférentes pièces il est différentes pièces il estdifférentes pièces il est différentes pièces il est conseillé de suivre l'ordreconseillé de suivre l'ordre conseillé de suivre l'ordreconseillé de suivre l'ordre conseillé de suivre l'ordre suivant:suivant: suivant:suivant: suivant: " fixez le raccord orientable à l'em- bout en interposant le joint; " fixez le raccord orientable à la rampe d'alimentation de l'appareil; " orientez le raccord dans la direction voulue; " contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse; " fixez l'appareil au meuble.

Entretien Contrôlez périodiquement le tuyau d'arrivée du gaz et l'éventuel régulateur de pression. En cas d'anomalie remplacez la pièce défectueuse. Pour garantir un bon fonctionnement et une bonne sécurité, il est nécessaire de procéder périodiquement au graissage des robinets de réglage du gaz. Confiez cette opération à un technicien qualifié. Branchement électrique Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur. Avant d’effectuer le branchement s’assurer que: - le disjoncteur et l’installation électri- que peuvent supporter la charge de l’appareil (voir la plaque signaléti- que); - l’installation d’alimentation soit équi- pée d’une prise de terre efficace se- lon les normes en vigueur; - la prise ou l’interrupteur principal soient facilement accessibles. L’appareil ne doit pas être raccordé à l’aide d’un prolongateur, d’une prise multiple ou d’un raccordement multiple (risque d’incendie). Vérifiez que la prise de terre est con- forme aux règlements en vigueur. Les tables de cuisson sont équipées d’un câble d’alimentation et sont aptes au fonctionnement en 230V - 50 Hz. Appliquez au câble une fiche norma- lisée, pour la charge indiquée sur la pla- que signalétique. Branchez la fiche à une prise adéquate. Si l’on désire un branchement direct au réseau (branchement fixe) il faut in- tercaler entre l’appareil et le réseau un18 electrolux Fig. 3 dispositif possédant des contacts à coupure omnipolaire ayant une dis- tance d’ouverture des contacts d’au moins 3 mm. Le câble de terre jaune-vert ne doit pas être interrompu par l’interrupteur et doit être relié à la borne du conducteur de protection. Le câble de phase de couleur mar- ron (provenant de la borne “L” de la planchette à bornes) doit toujours être relié à la phase du réseau d’alimenta- tion. Le câble d’alimentation doit être placé de telle manière qu’il ne touche aucune partie chaude. Après le branchement essayez les éléments chauffants en les faisant fonc- tionner pendant 3 minutes environ. Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse. Remplacement du câble d'ali-Remplacement du câble d'ali- Remplacement du câble d'ali-Remplacement du câble d'ali- Remplacement du câble d'ali- mentationmentation mentationmentation mentation Le câble d’alimentation ne doit être remplacé que par un professionnel qualifié selon les normes en vigueur. Utilisez un câble de type H05 V2V2 d’une section adaptée à la charge. En outre, il faut que le câble de terre jaune-vert soit plus long d’environ 2 cm que les câbles de phase et neutre. Le câble d'alimentation seraLe câble d'alimentation sera Le câble d'alimentation seraLe câble d'alimentation sera Le câble d'alimentation sera positionné de façon à ce qu'enpositionné de façon à ce qu'en positionné de façon à ce qu'enpositionné de façon à ce qu'en positionné de façon à ce qu'en aucun point sa températureaucun point sa température aucun point sa températureaucun point sa température aucun point sa température n'excède 90°C.n'excède 90°C. n'excède 90°C.n'excède 90°C. n'excède 90°C. Pour ouvrir la trappe d'accès à la barrette secteur et avoir accès aux bornes de raccordement, procéder comme décrit ci-dessous: " insérez l'extrémité d'un tournevis dans les saillies situées sur le côté à l’intérieur de l'appareil (Fig.3); " exercez una faible pression et faites levier vers le haut.electrolux 19 Adaptation des brûleurs au gaz utilisé Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit: A. Remplacement des injecteurs

1) Otez les grilles.

2) Enlevez les brûleurs.

3) Avec une clé de 7 dévissez les injec-

teurs (Fig. 4) et remplacez-les par ceux convenant au type de gaz uti- lisé (voir tableau).

4) Remplacez l'étiquette d'étallonage

(collée à côté du tuyau d'alimenta- tion en gaz) par celle correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injec- teurs fournis avec la table. B. Réglage du ralenti

1) Allumez chacun des brûleurs.

2) Tournez les manettes jusqu'à l'ob-

tention du débit réduit.

3) Retirez les manettes.

Alimentation en gaz naturel Agissez sur la vis de réglage (Fig. 5) jusqu'à l'obtention d'une petite flamme régulière. Alimentation en gaz Butane ou Propane Vissez à fond la vis (Fig. 5), celle-ci étant déjà prévue pour assurer le dé- bit minimum. Contrôlez en tournant la manette de la position de débit minimum et vice versa, que la flamme ne s'éteint pas. Remarque : La vis de réglage est de petite dimension, utilisez un tourne- vis plat très fin.

4) Remontez les manettes en effec-

tuant les opérations dans l'ordre in- verse.

Fig. 4 FO 0392 Fig. 5 Vis de réglage Vis de réglage20 electrolux Les opérations ci-dessus peuvent être effectuées aisément après encas- trement de la table de cuisson dans le meuble de cuisine. TYPE DE DÉBIT DÉBIT DÉBIT CALORIFIQUE NOMINAL

BRÛLEUR CALORIFIQUE CALORIFIQUE

NOMINAL MINIMUM GAZ NATUREL GAZ BUT.-PROP. kW kW 28-30/37 mbar Repère m3/h Repère g/h injecteur G20 G25 injecteur G30 G31 100/mm 20 mbar 25 mbar 100/mm Auxiliaire (Petit) 1,0 0,33 70 0,095 0,111 50 73 71 Semi-rapide 2,0 0,45 96 0,190 0,221 71 145 143 Gaz Naturel : Rapide 3,0 0,75 119 0,286 0,333 86 203 200 But./Prop. : 2,8 Triple Couronne 4,0 1,2 146 0,381 0,443 98 291 286 Diamètre de la vis de réglageDiamètre de la vis de réglage Diamètre de la vis de réglageDiamètre de la vis de réglage Diamètre de la vis de réglage Brûleur Ø By-pass 1/100 mm. Auxiliaire 28 Semi-rapide 32 Rapide 42 Triple Couronne 56electrolux 21 Encastrement Les dimensions sont indiquées en millimètres. Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 550 à 600 mm. Côtés d'encastrement (Fig. 7-8-9) Les tables de cuisson peuvent être montées dans un meuble ayant une ouverture pour l’encastrement des di- mensions indiqués dans la Fig.8. La fixation de la table au meuble doit être effectuée de la façon suivante:

• placez les joints fournis sur les bords de la découpe: positionnez-les exactement sur les bords avant et arrière, à 86 mm des bords latéraux et à 10 mm de bord arrière en veillant à ce que les extrémités des joints se joignent parfaitement, sans se chevaucher (Fig. 8);

Fig. 6 A = Brûleur auxiliaire SR= Brûleur semi-rapide R = Brûleur rapide TC= Brûleur triple couronne Fig. 7

• placez la table dans la niche d'encastrement en la centrant correctement;

• fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet (Fig. 9). Les pattes de serragese trouve dans l'emballage des injecteurs fournis avec la table. La traction exercée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourra aisément enlever. L'encastrement de la table de cuisson au dessus d'un lave- vaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseillé lorsque le constructeur de ces appareils électroménagers ne l’a pas formellement prévu. Fig. 8 Fig.9 joint d'étanchéitéelectrolux 23 Possibilités d’encastrement Dans un meuble de cuisine avec porte Le meuble destiné à recevoir la table de cuisson devra être fabriqué de façon que le contact avec les parties métalli- ques chaudes soit évité. La distance minimum entre le fond de la table de cuisson et le plancher de l’encastrement doit être de 20 mm. Reportez vous à la Fig. 10. La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation. Au-dessus d'un four Pour les côtes d'encastrement re- portez vous à la Fig. 7. Prévoir deux supports pour l'aération. Les figures 11 et 12 illustrent deux solutions possibles. Les raccordements électriques du four et de la table doivent rester acces- sibles et être effetués séparément. Les meubles suspendus ou les hot- tes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson (Figure 7). a) Tablette amovible b) Espace éventuel pour les raccordements Fig. 10 Fig. 11 Fig. 1224 electrolux FranceFrance FranceFrance France Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en oeuvre appliquées sur celui-ci. Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter. Si vous devez nous contacterSi vous devez nous contacter Si vous devez nous contacterSi vous devez nous contacter Si vous devez nous contacter Pour tenir nos engagements, nous écoutons les Consommateurs Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et ti- rer parti de cette proximité pour améliorer sans cesse les produits que nous vous pro- posons.
