Nous vous conseillons de conserver soigneusement ce document à des fins de référence ultérieure. Nous vous rappelons que cet appareil est agréé conformément aux normes européennes. Si vous rencontrez un éventuel problème pour lequel le chapitre 10 de ce document ne peut vous apporter de solution, veuillez alors vous adresser à votre revendeur ou votre distributeur.
You have just bought a Flat Screen DLP™ SAGEM AXIUM™. Congratulations! Toute reproduction sans la permission écrite de SAGEM SA est strictement interdite. Les informations contenues dans ce document peuvent être modifiées sans avertissement préalable. Les marques citées dans ce livret d'utilisation : le logo SAGEM et SAGEM sont des marques déposées de SAGEM SA ; l'appellation DLP™ (Digital Light Processing) et Texas Instruments sont des marques déposées de Texas Instruments Corporation : l'appellation DCDi™ et Faroudja sont des marques déposées de Faroudja. D'autres marques et appellations commerciales peuvent être citées dans ce document. SAGEM SA dément tout intérêt de propriété dans les marques et appellations commerciales autres que les siennes propres. © The SAGEM brand is a SAGEM SA brand. DLP™ is a registered trademark of Texas Instrument. Documentations can be subject to amendment. © SAGEM ist ein eingetragens Warenzichen der SAGEM SA. Attention - Avertissement sur le risque d'explosion de la lampe.
(Pour plus de détails, voir le paragraphe “spécifications techniques” page 26). Pour éviter les risques d'échauffement ou d'électrocution : éviter une exposition directe aux rayons du soleil et ne pas placer au dessus de l'appareil une flamme nue, telle une bougie ou toute autre source de chaleur. ne pas exposer l'appareil à l'égouttement ou à l'éclaboussement d'eau. ne pas placer sur l'appareil des objets remplis de liquides, tels des vases à fleurs. ne pas exposer l'appareil à un environnement fortement poussiéreux. éviter les chocs et les vibrations. Il est recommandé de débrancher l'appareil du réseau électrique et de l'antenne : en cas d'orage. en cas de non-utilisation prolongée. en cas d'anomalie de fonctionnement (voir le paragraphe “Diagnostics et pannes” page 22). En cas d'utilisation avec un ordinateur PC, allumer l'ECRAN PLAT DLP™ avant l'ordinateur.
Afin d'éviter des décharges électriques, ne pas introduire, par les grilles d'aérations, de corps étrangers tels que par exemple : aiguilles, pièces de monnaies ou autres. Laisser un espace libre d'au moins 10 cm autour de l'appareil pour une aération suffisante. Avant de débrancher le cordon secteur, il est recommandé de laisser les ventilateurs de refroidissement fonctionner quelques minutes. 2
à l'intérieur de l'appareil sauf pour le changement du bloc lampe. Seul le personnel qualifié y est autorisé. N'ouvrez pas et ne démontez pas le produit car cela vous exposerait à des risques d'électrocution.
Lorsque la lampe de l'ECRAN PLAT DLP™ atteint la fin de sa durée de vie, elle s'arrête en produisant éventuellement un son fort et sec. L'appareil ne peut alors plus fonctionner jusqu'au remplacement du bloc lampe. Pour éviter des brûlures ou une explosion du bloc lampe pendant son remplacement, il est impératif de déconnecter le cordon d'alimentation secteur de la prise murale. Attendre au moins une heure avant d'entamer le remplacement du bloc lampe. Veuillez suivre scrupuleusement la procédure de remplacement décrite pages 23 et 24 au paragraphe "Echange du bloc lampe".

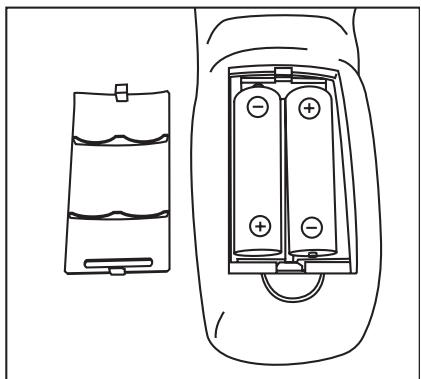

(voir “Spécifications techniques” page 26) : - Ouvrez le couvercle du compartiment à piles et insérez les deux piles fournies de type R6-1,5 V. Assurez-vous que les piles soient correctement installées. N'utilisez pas de piles de types différents ni de piles rechargeables.
Appuyez sur la touche veille * de votre télécommande ou appuyez sur la touche veille * située en face avant de votre appareil. Nota : l'indicateur lumineux de marche/arrêt situé en face avant de votre Ecran Plat DLP™ passe en couleur orange clignotant durant le temps de chauffe de la lampe, puis au vert lorsque votre Ecran Plat DLP ™ est en fonction. Lorsque vous mettez en service pour la première fois votre Ecran Plat DLP™, une procédure rapide d'installation vous est proposée après cette phase de mise en chauffe (voir chapitre suivant). Le raccordement d'autres appareils audio/vidéo ou PC est détaillé au chapitre 7.1. Avant de s’y reporter, procédez à l'installation rapide. 4
Pour arrêter votre Ecran Plat DLP™, appuyez sur le bouton veille de la face avant (au moins 2 secondes) ou sur la touche veille de la télécommande. Durant la phase de mise en veille, l'indicateur lumineux de face avant passe à l’orange clignotant. Afin de préserver la durée de vie de la lampe, l'état de veille réelle n'est effectif que lorsque l'indicateur lumineux de face avant passe au rouge. Attendre 10 s. avant de rallumer. Durant la phase de mise en veille, votre appareil refusera de sortir de veille si vous le lui demandez (voir § 4.2).

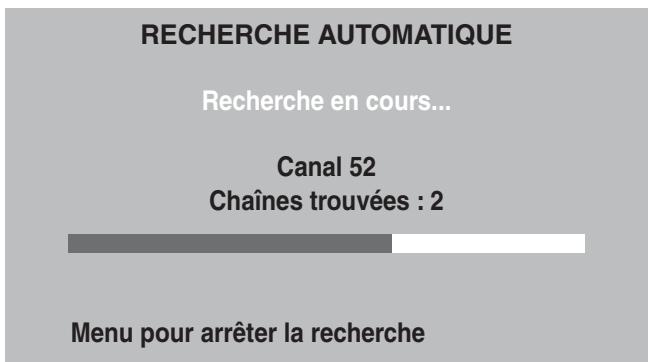

Menu pour arrêter la recherche

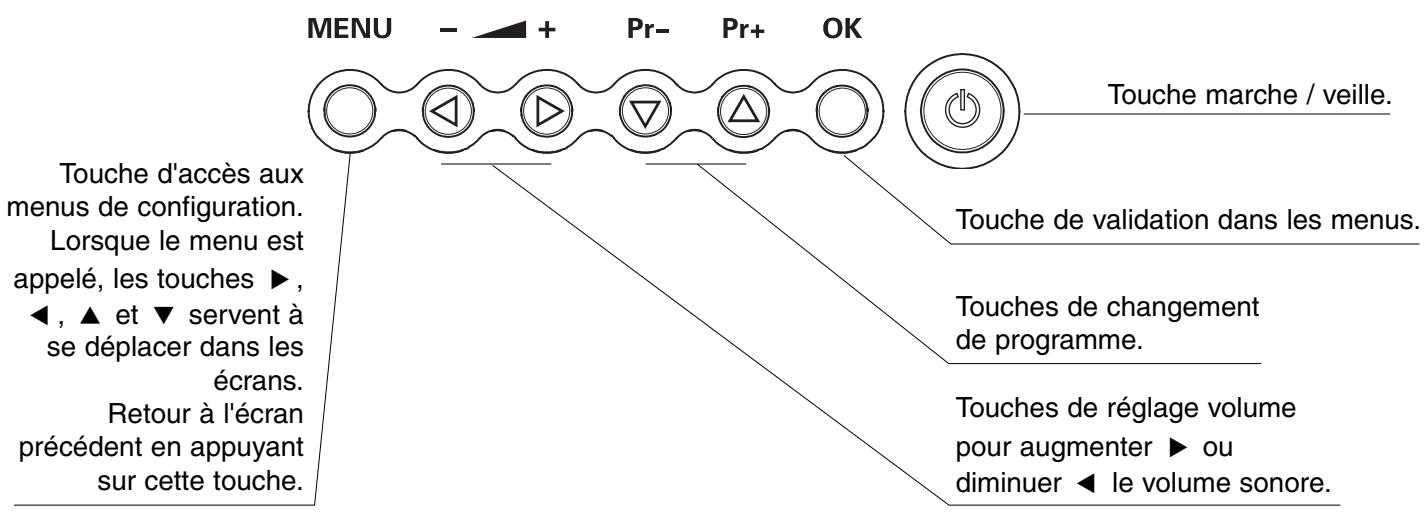

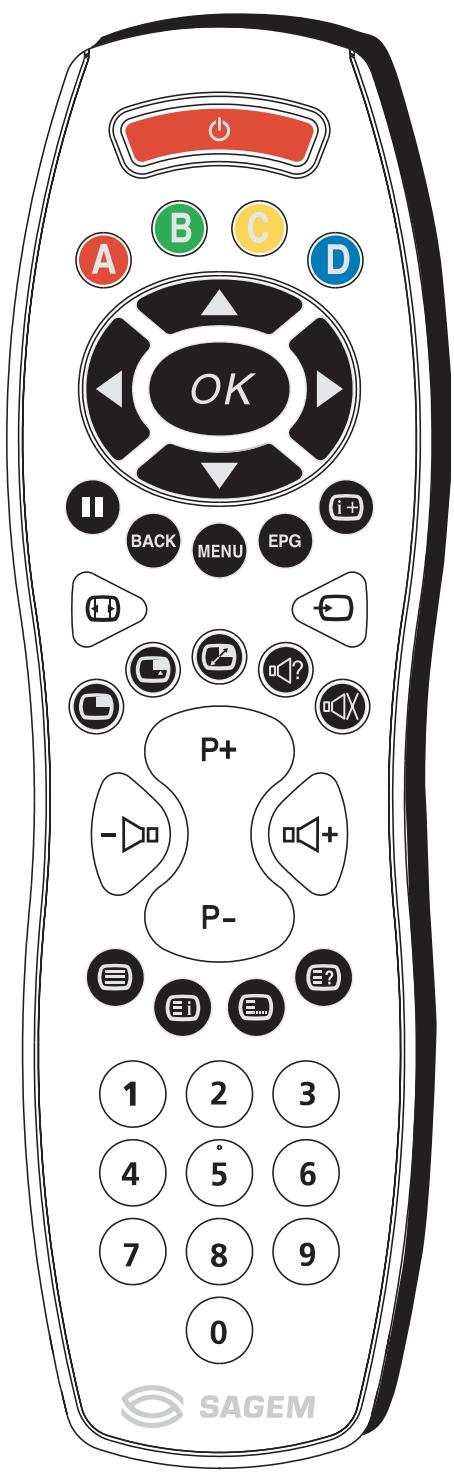

Lorsque le menu est appelé, les touches B, C, V et W servent à se déplacer dans les écrans. Retour à l'écran précédent en appuyant sur cette touche.
Touches de réglage volume pour augmenter B ou diminuer C le volume sonore.

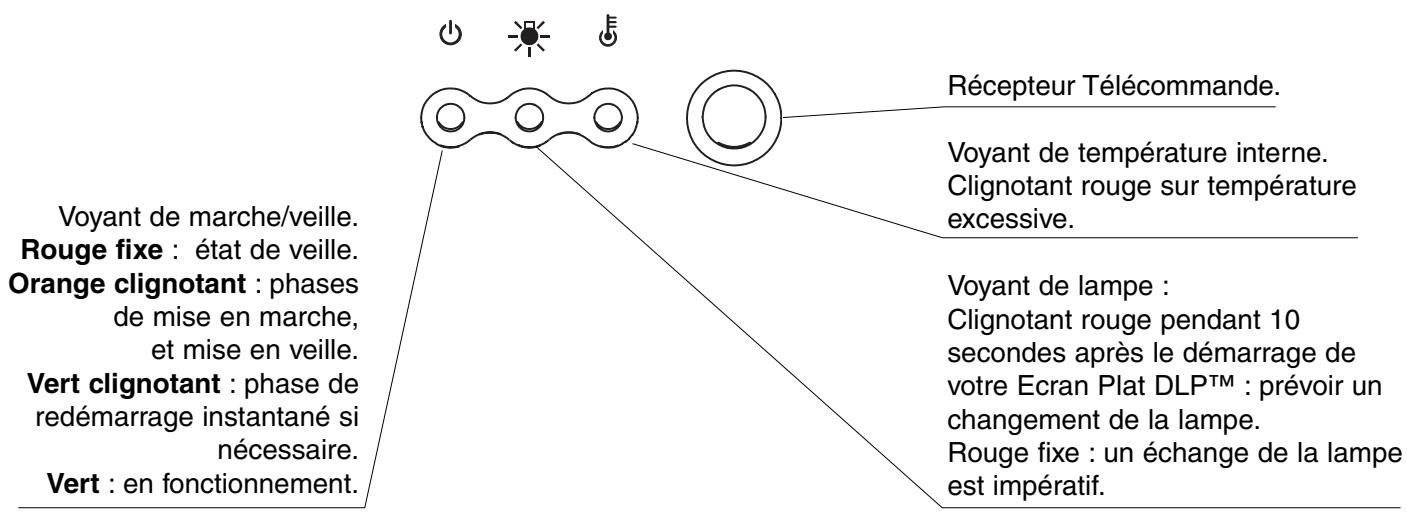

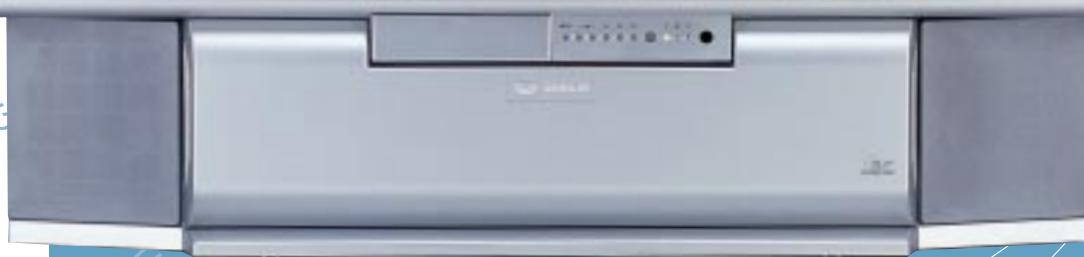

Voyant de température interne. Clignotant rouge sur température excessive. Orange clignotant : phases de mise en marche, et mise en veille. Vert clignotant : phase de redémarrage instantané si nécessaire. Vert : en fonctionnement.
Clignotant rouge pendant 10 secondes après le démarrage de votre Ecran Plat DLP™ : prévoir un changement de la lampe. Rouge fixe : un échange de la lampe est impératif.
(fonction non disponible)

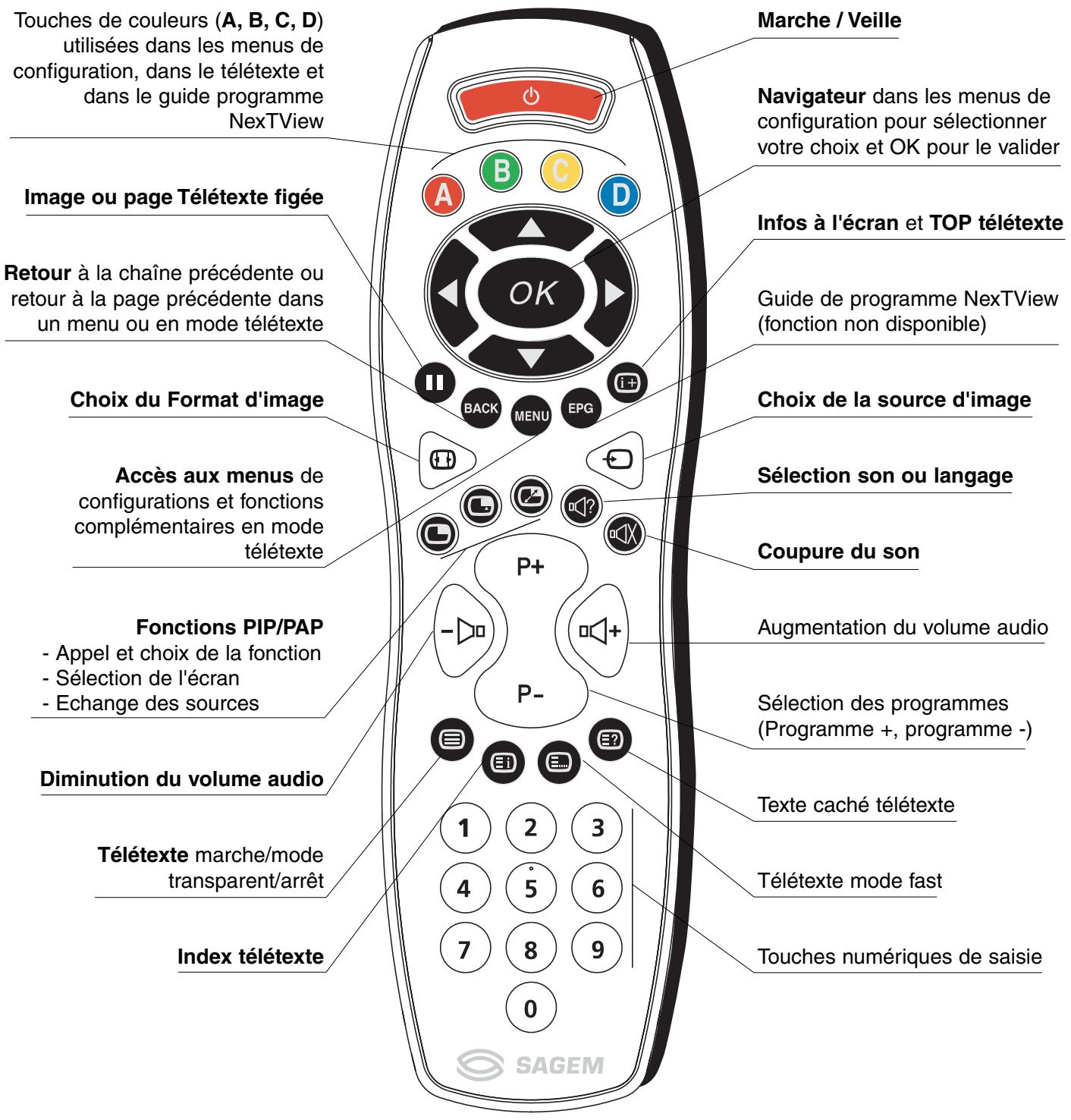

- Appel et choix de la fonction - Sélection de l'écran - Echange des sources
(Programme +, programme -)

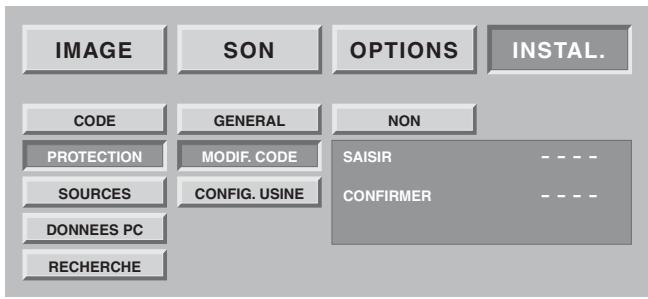

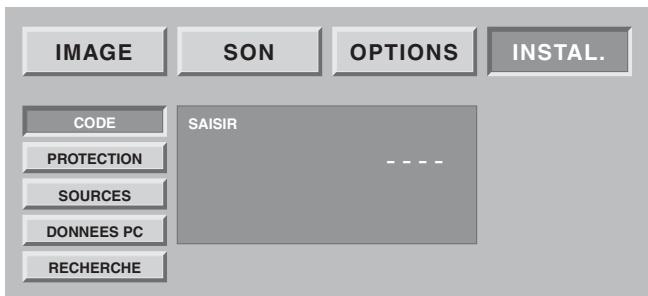

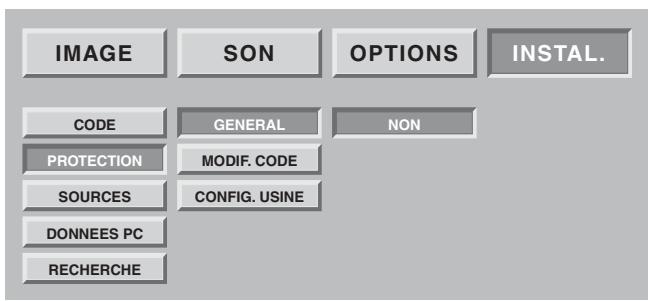

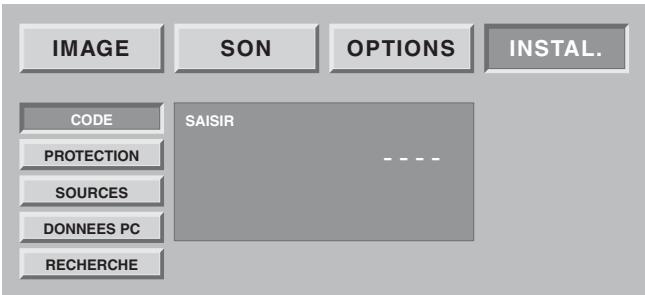

Texte caché télétexte Choisissez “MODIF.CODE”, validez par la touche OK. Entrez votre nouveau code dans l'écran de saisie puis confirmez le même code dans l'écran de confirmation en validant à chaque fois par la touche OK. Nota : Pour verrouiller ces écrans, saisissez un code personnel autre que 0000. N'oubliez pas votre nouveau code personnel.

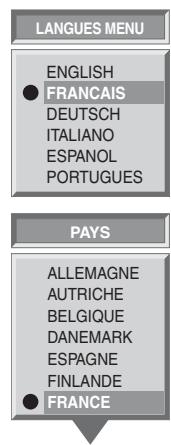

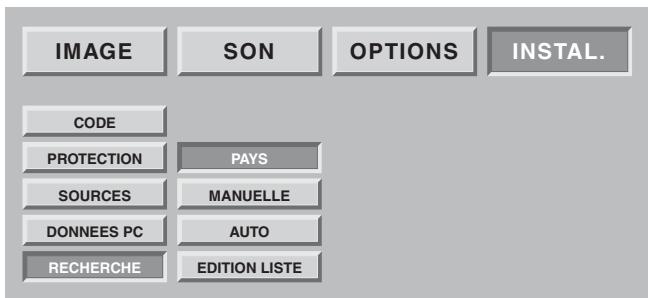

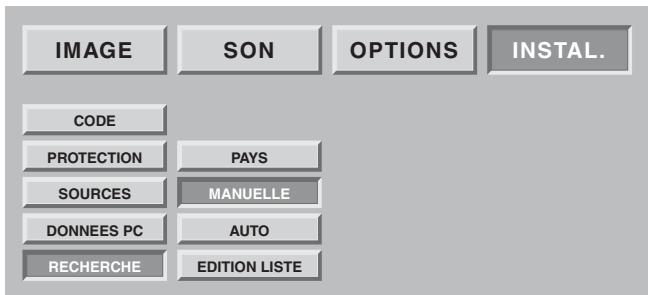

Sélectionnez le chapitre “RECHERCHE” avec la touche OK. Sélectionnez le chapitre “PAYS” avec la touche OK.
Descendez sur la ligne “N° PROGRAMME” et entrez la position de programme désiré à l'aide des touches 0 à 9. Descendez le curseur sur "MÉMORISER" et validez par la touche OK. • Vous pouvez chercher à obtenir une meilleure qualité de cette image reçue : Descendez sur la ligne “REGLAGE FIN” et ajustez le curseur à l'aide des touches C et B. Descendez le curseur sur "MÉMORISER" et validez par la touche OK. • Vous pouvez décider de ne pas sauvegarder cette image : Dans ce cas, relancer la recherche. Recommencez cette procédure manuelle pour tous les programmes que vous voulez mémoriser. Appuyez sur la touche MENU pour sortir.
Dans ce cas, les résultats de votre recherche ne seront pas sauvegardés.

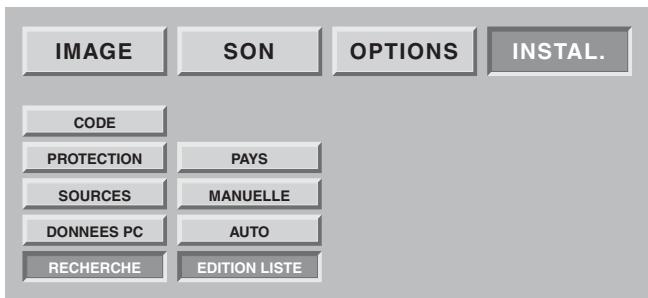

Sélectionnez le chapitre “EDITION LISTE” avec la touche OK.

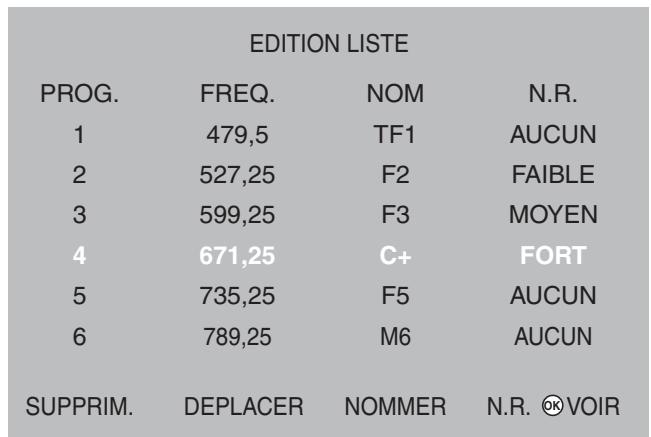

• Supprimer un programme Placez-vous sur la ligne du programme à supprimer et appuyez sur la touche rouge pour supprimer. En cas d'erreur, appuyez de nouveau sur la touche rouge pour rappeler le programme effacé. • Déplacer un programme Placez-vous sur la ligne du programme à déplacer et appuyez sur la touche verte pour le prendre en compte (Un “D” apparaît à gauche pour indiquer la prise en compte), déplacez le par les touches W ou V, puis validez la position par la touche verte. • Changer le nom d’un programme Placez-vous sur la ligne du nom de programme à modifier et appuyez sur la touche jaune pour le prendre en compte . Saisissez le premier caractère en faisant défiler les lettres par les touches W ou V. Avancez de un caractère par B puis saisissez le deuxième. Etc. (6 caractères maximum). Validez par la touche jaune à la fin. • Appliquer un filtre de réduction de bruit sur un programme Placez-vous sur la ligne du nom de programme à modifier et appuyez sur la touche bleue pour prendre en compte un changement de filtre. Chaque appui sur la touche bleue applique le filtre suivant. Appliquez un filtre “faible” “moyen” ou “fort” en fonction de votre condition de réception. Choisir “aucun” si aucun filtre n'est nécessaire.
Sélectionnez le chapitre “LANGUE MENU” avec la touche OK. Sélectionnez la langue choisie par les touches C et B. Appuyez sur la touche MENU pour sortir ou sur la touche BACK pour revenir à l'écran précédent.

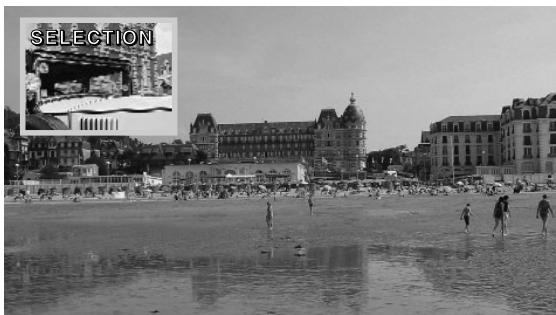

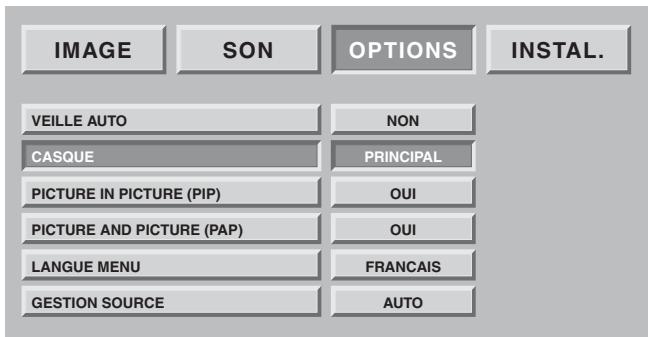

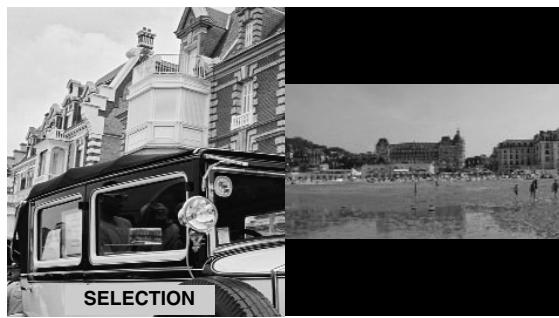

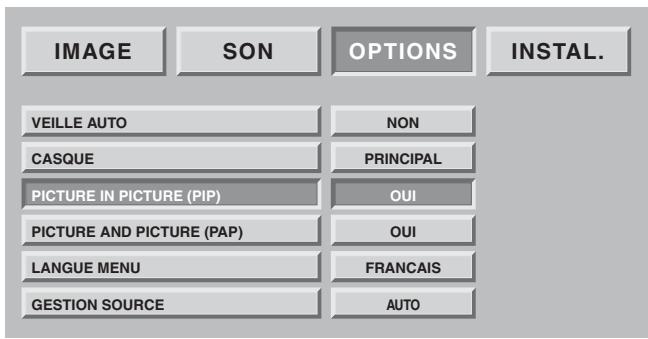

Ces réglages vous permettent de choisir vos préférences pour le mode PIP (“picture in picture” ou “image dans l'image”) et le mode PAP (“picture and picture” ou “image à coté de l'image”). Reportez-vous au paragraphe 8.9 pour l'utilisation quotidienne.
L'appui successif sur la touche F restera inactive (ainsi que la permutation de source H et la sélection de source G.
Le volume audio sera réglé par votre amplificateur. La technologie DLP apporte un léger retard dû au traitement de l'image, aussi raccordez votre ampli sur ces sorties et non sur celles de la source.

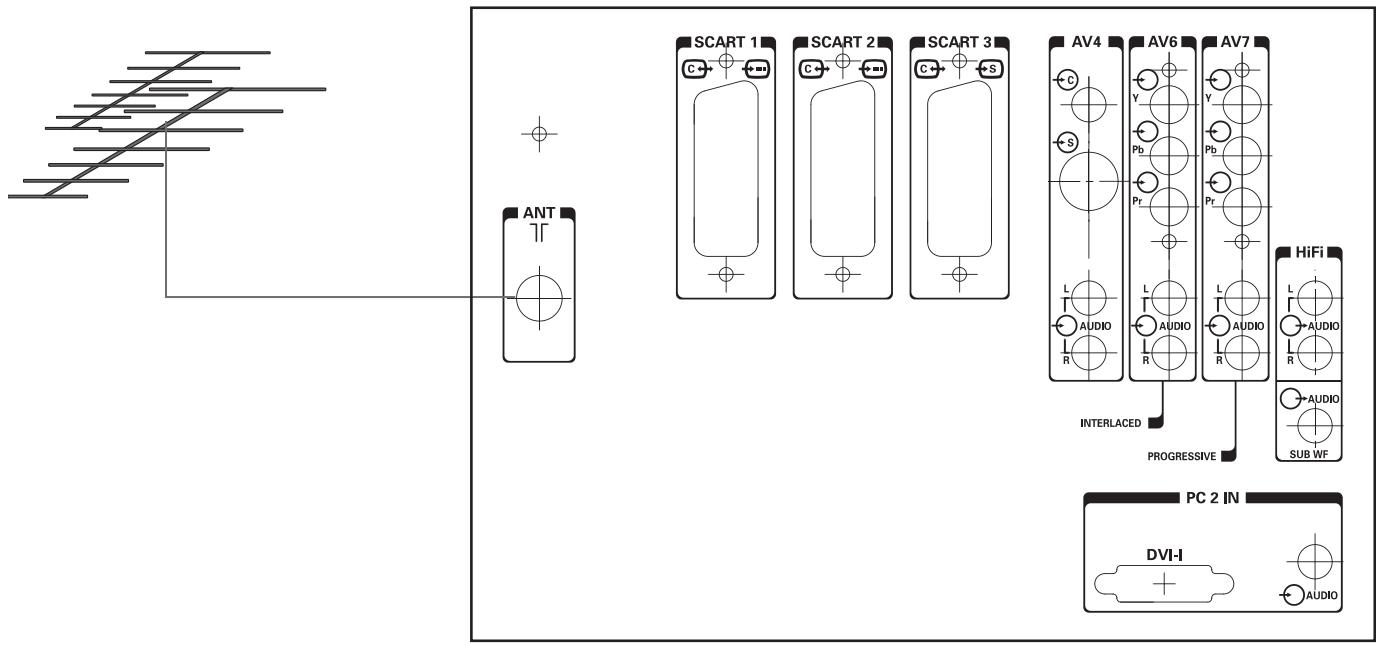

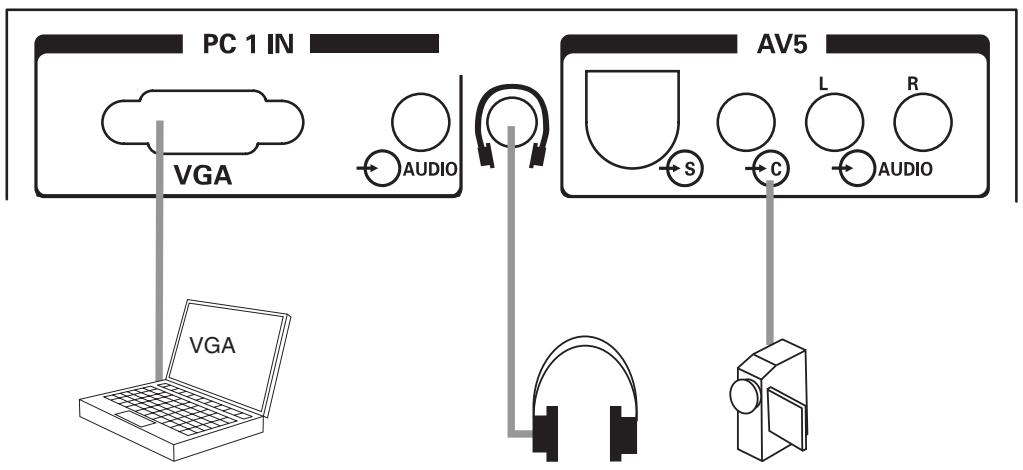

AV5 est préconisé pour le raccordement d’un caméscope de format VHS, S-VHS, 8 mm, Hi-8 ou numérique DVC.

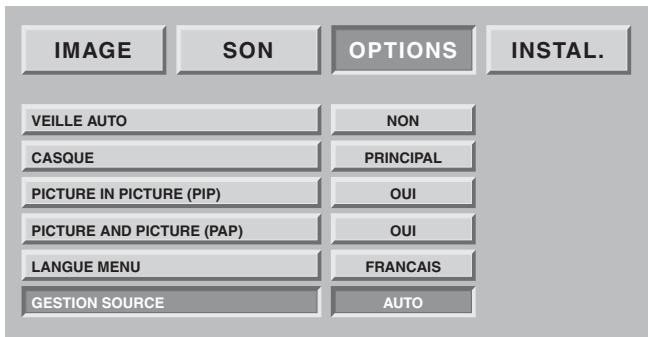

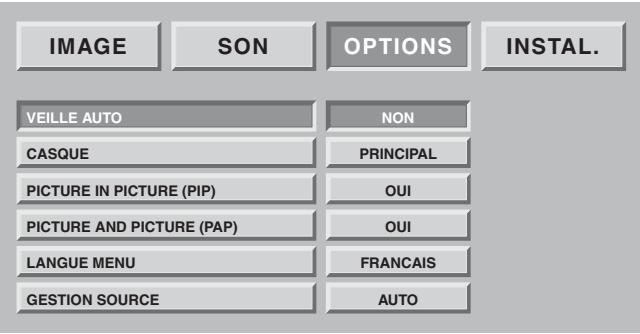

Appuyez sur la touche MENU, puis choisissez “OPTIONS” à l'aide de la touche B puis validez par OK.
Grâce à cette option, vous pouvez sélectionner les sources utilisées pour ne voir apparaître que ces dernières lors de la sélection des sources en utilisation quotidienne. Choisissez le connecteur à configurer (W/V). Pour chacun des connecteurs, vous pouvez : • Valider un équipement raccordé en appuyant successivement sur la touche rouge jusqu'à l'affichage de “OUI” (“NON” pour un connecteur non utilisé). Choisir “C+” si vous avez raccordé votre décodeur hertzien C+ sur la péritel 2. Dans ce cas, saisissez impérativement le numéro de programme de C+. • Choix du nom pré-programmé en appuyant successivement sur la touche verte (DVD, DVDR, C+, DEC, MAG, JEUX). • Choix d'un nom personnalisé en appuyant sur la touche jaune pour passer en mode édition. Défilement des caractères par VW Caractère suivant par B. Appui sur la touche jaune pour valider • Choix du réducteur de bruit. Vous pouvez appliquer un réducteur de bruit sur certaines sources comme le magnétoscope en les faisant défiler par appui successif sur la touche bleue (aucun, faible, moyen, fort).

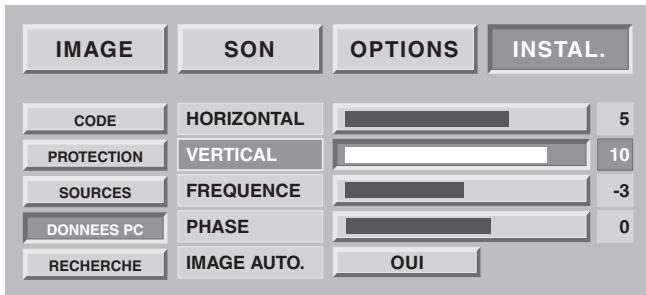

Phase : ce réglage réalise une synchronisation plus fine avec la carte graphique de votre ordinateur. Lorsque vous rencontrez une image instable ou scintillante, utilisez ce réglage. Mode automatique : oui / non - effectue les réglages automatiquement. Résolutions acceptées (entrées DVI-D, et VGA) Pour s'assurer que l'affichage de projection fonctionne correctement avec votre ordinateur, veuillez configurer le mode d'affichage de votre carte graphique sur une résolution inférieure ou égale à 1024 x 768. Horizontal 640 Appuyez sur la touche MENU pour sortir ou sur la touche BACK pour revenir à l'écran précédent.

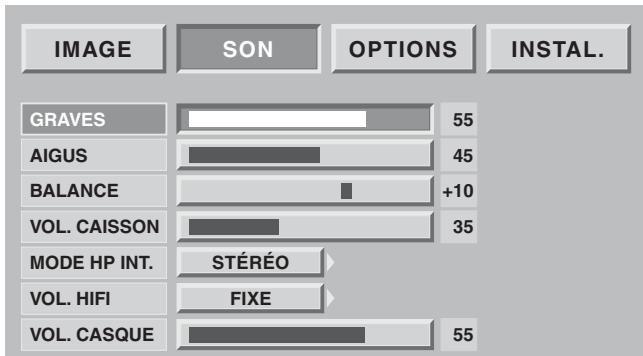

Le réglage d'aigus vous permet d'accentuer les fréquences les plus hautes.
55 VOLUME SORTIE HIFI Ce réglage vous permet d'avoir un niveau de sortie fixe ou réglable par la télécommande de votre écran plat DLP™.
Le volume casque peut être ajusté indépendamment du volume sonore haut-parleurs. Lorsque tous vos réglages ont été faits, appuyez sur la touche MENU pour sortir ou sur la touche BACK pour revenir à l'écran précédent.

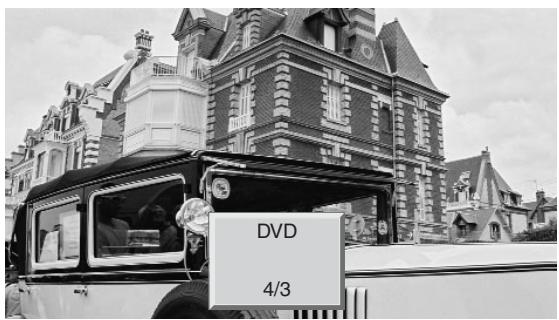

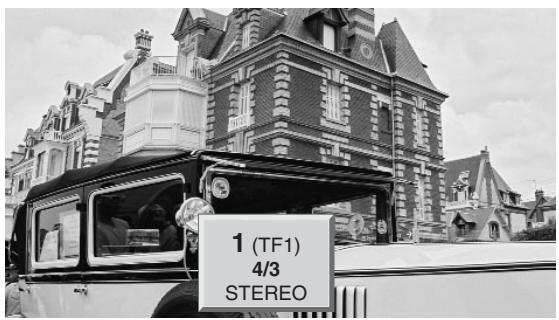

La bannière de zapping est affichée à chaque changement de chaîne, et la bannière info à chaque changement de source. • Par la Touche d'accès direct

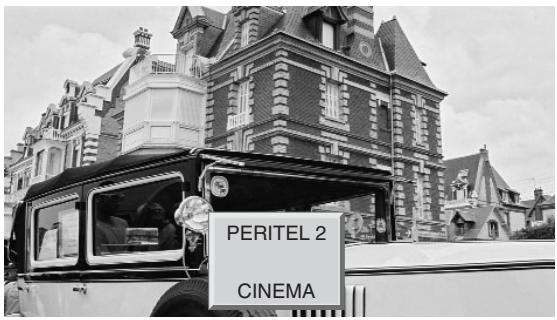

Cette fonction vous permet de visionner l'image dans son format maximum, y compris les images écran large. Appuyez sur la touche - de la télécommande. PERITEL 2
Manuellement, ce format est préconisé pour les films et téléfilms au format cinéma 1.66. FORMAT 16:9 Ce format vous permet de visualiser automatiquement des programmes formatés au format 16:9 grâce à la signalisation 16/9 arrivant sur la péritel ou grâce à la signalisation WSS. FORMAT CINEMA Ce format permet de visualiser des films de format 1.85 (ACADEMY FLAT) diffusés en 4:3 au format écran maximum sans déformation avec des bandes noires en haut et en bas. Il permet de visualiser des films aux formats 2.0, 2.20 et 2.35. 17
FORMAT SCOPE Ce format permet de visualiser des films de format 2.35 (PANAVISION) diffusés en 4:3 au format écran maximum sans déformation, en taille haute maximum mais avec une perte d'image aux extrémités droite et gauche.
G puis; • Pr+ ou Pr- pour changer de chaîne hertzienne, •
STEREO si la chaîne transmet le son en mode stéréo NICAM. Choisir entre DUAL A et DUAL B en cas d'émission bilingue. Ce réglage est mémorisé par chaîne.
Utilisez les touches 0/9 pour choisir votre chaîne. Pour un numéro à deux chiffres, introduisez le second dans les 2 secondes. Pour regarder directement une chaîne à un chiffre, appuyez sur la touche chiffrée plus longtemps. Utilisez la touche BACK pour revenir sur la chaîne précédemment regardée.
Un nouvel appui met hors service le télétexte. S'il n'y a pas de télétexte sur la chaîne que vous regardez, un message vous l'indique. • Sélection de la page d'index Les services télétexte disposent d'une page d'accueil (généralement en page 100) donnant l'utilisation du service offert. La touche d'accueil.
- Mode LIST (liste) : dans ce mode, quatre numéros de page de couleurs différentes apparaissent en bas d'écran. Chacun de ces numéros peut être changé et enregistré en mémoire. - Mode FASTEXT (texte rapide) : dans ce mode, quatre sujets de couleurs différentes apparaissent en bas de l'écran. Pour obtenir plus d'information sur l'un de ces sujets, appuyez sur la touche de couleur correspondante. Cette fonction permet d'obtenir rapidement des informations sur les sujets indiqués. La sélection du mode désiré s'effectue à l'aide de la touche
Le défilement rapide des pages de télétexte s'effectue avec les touches P+ P- ou V W (en sautant les numéros de pages inexistantes). Pour mémoriser une autre page dans ce mode, appuyez sur la touche de couleur voulue suivie de la saisie du numéro de page. En mode FASTEXT il est possible de choisir un sujet souhaité à l'aide des touches de couleurs correspondant aux options de bas d'écran. •
• Navigation dans les sous-pages Lorsque le numéro de page choisi contient plusieurs sous-pages, une ligne d'aide listant les sous-pages apparaît en bas d'écran. Choisissez à l'aide des touches C B la sous-page suivante ou précédente. • Sélection des sous-titres Les chaînes TV avec télétexte transmettent souvent certains programmes avec du sous-titrage. Appuyez sur la touche et sélectionnez la page sous-titre désirée. La page des sous-titres apparaît en continu à l'écran si l'émission en cours est transmise avec du sous-titrage.
Vérifiez également que l'interrupteur situé sur le coté gauche de l'appareil est bien sur la position I enfoncée.
Vérifiez également que l'interrupteur situé sur le côté gauche de l'appareil est bien sur la position I enfoncée.
DLP™ et actifs. Vérifiez également que vous avez bien sélectionné la bonne source de votre Ecran Plat DLP™ (Chapitre 8.6 : choix des sources). Vérifiez que votre cordon antenne est bien connecté sur la prise murale de votre Ecran Plat DLP™. Vérifiez également que vous avez bien des chaines mémorisées par votre Ecran Plat DLP™ dans le menu Options / recherche / édition liste. Si ce n'est pas le cas, relancez une recherche manuelle ou automatique. Vérifiez également que l'interrupteur situé sur le coté gauche de l'appareil est bien sur la position I enfoncée. Le voyant d'indication de la température interne clignote au rouge : respectez les précautions d'utilisation pour éviter une élévation excessive de la température interne (chapitre 1 : précautions). Le voyant d'indication de l'état de la lampe est rouge : la lampe a dépassé sa durée de vie standard, peut ne plus être fonctionnelle et doit être changée.
S-vidéo au niveau de votre Ecran Plat DLP™ : Vérifiez en appuyant sur la touche choix de la source image si le type de source sélectionné est en accord avec la source émise. Vérifiez que le réglage des couleurs ne soit pas au minimum.
Vérifiez que vos appareils sont bien connectés à votre Ecran Plat DLP™.
Pas d'image en mode PIP.
PIP (Chapitre 8.9 : Sélection mode double image).

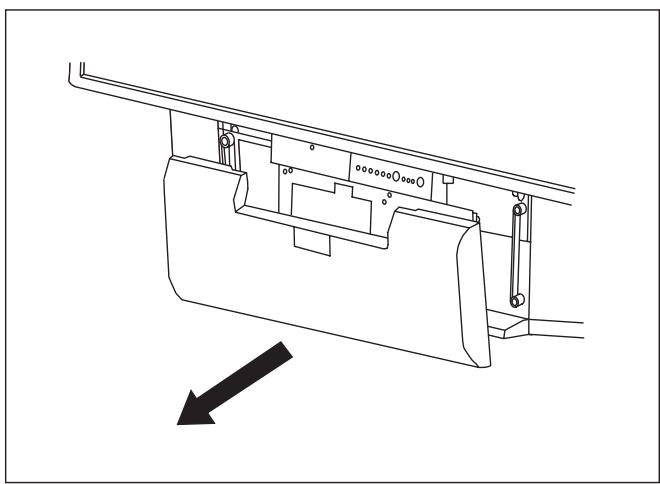

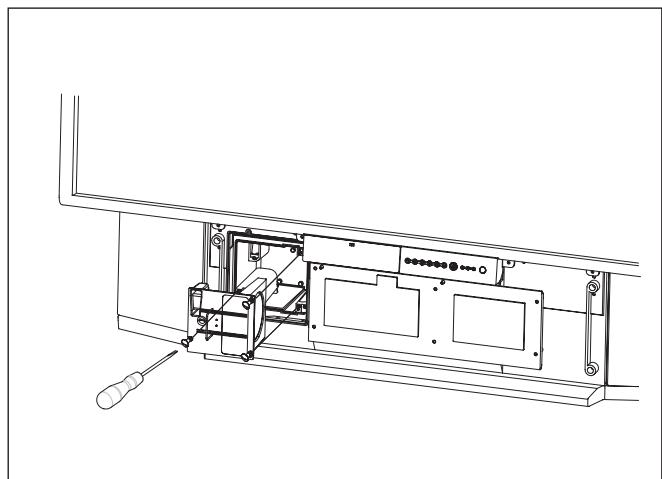

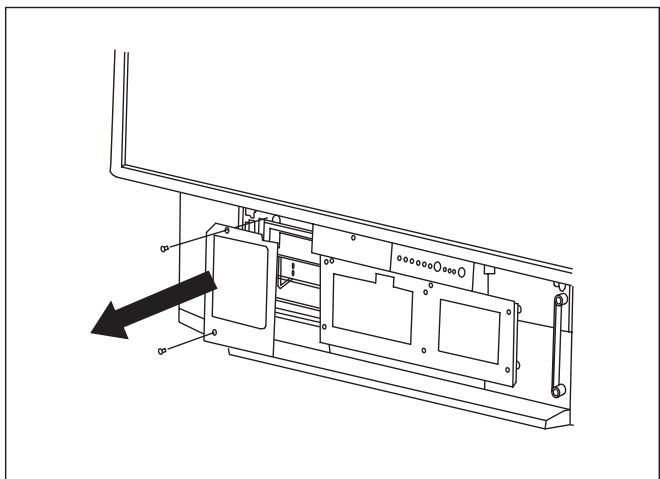

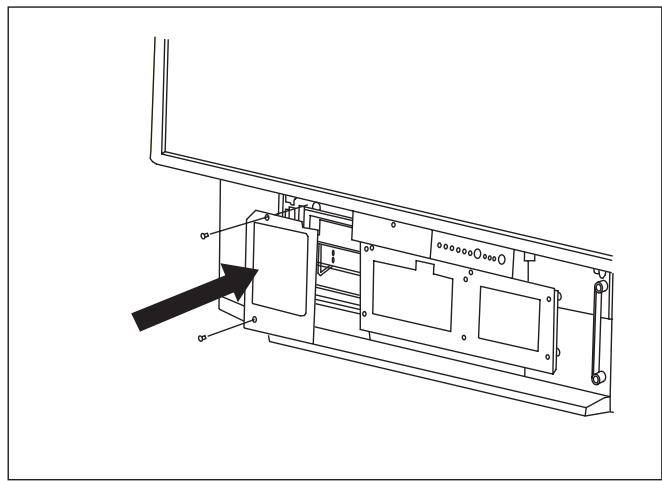

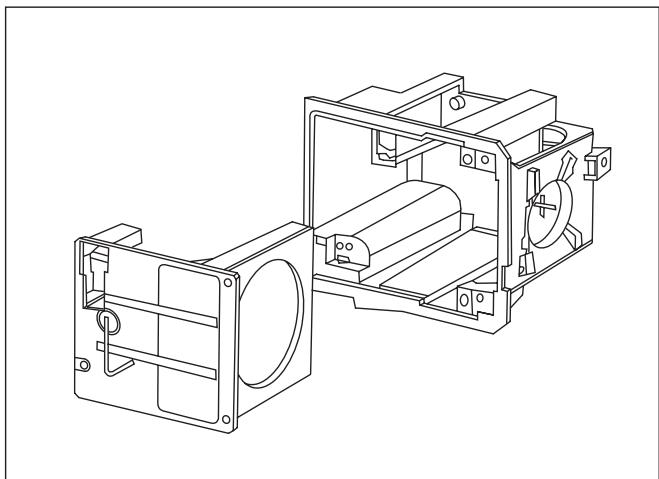

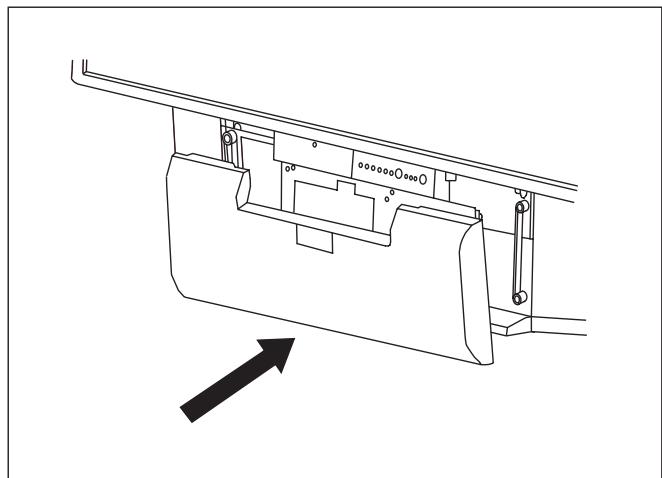

3. Ne manipuler le bloc lampe que par la poignée prévue à cet effet. Ne jamais toucher les câbles, ni l'ampoule elle-même. 4. Prenez bien garde de revisser toutes les vis et de ne pas laisser des corps étrangers à l'intérieur.
