MODE D'EMPLOI PKB651F17 BOSCH

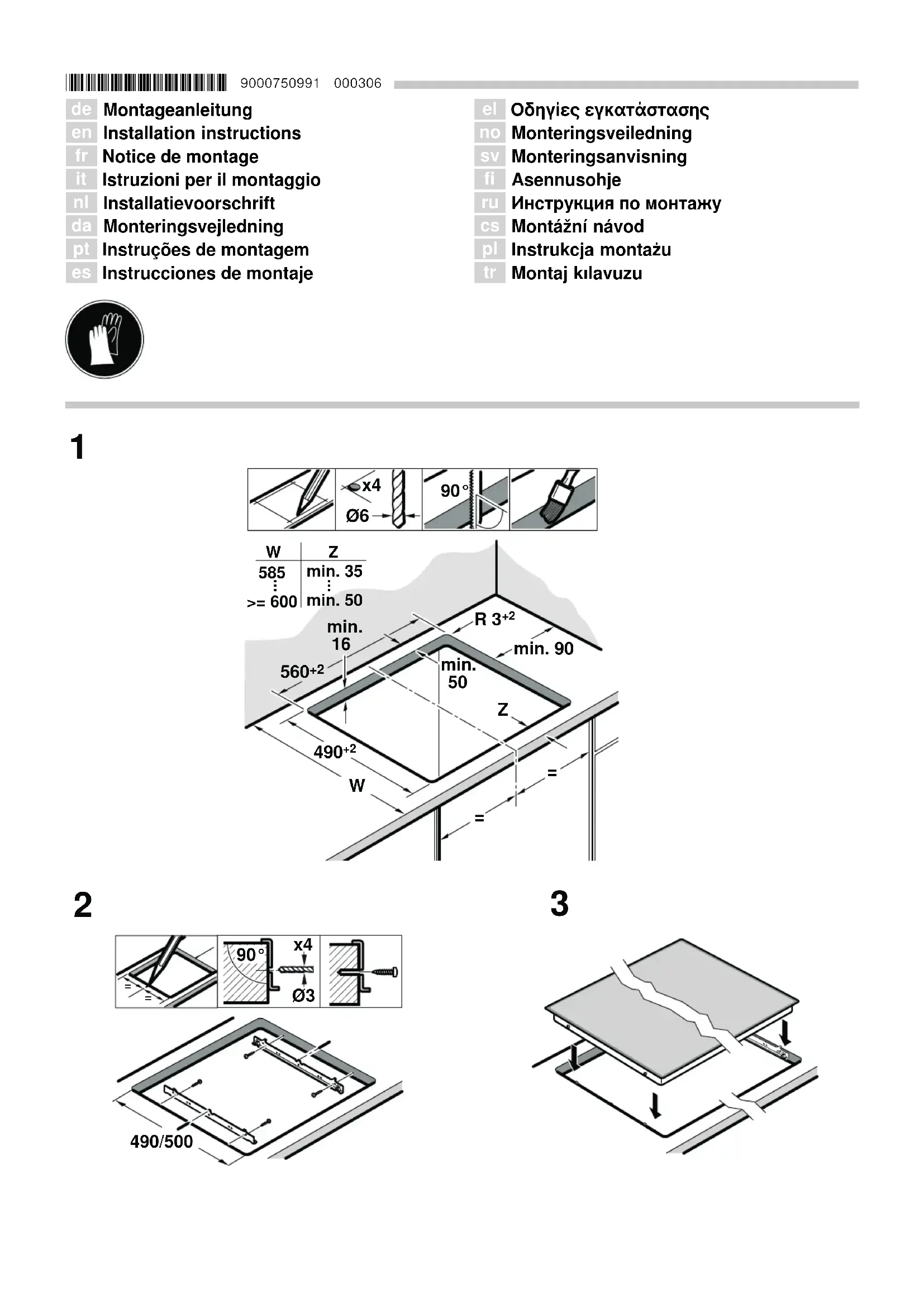

Notice de montage Consignes à respecter Branchement électrique : uniquement par un spécialiste agréé. Toute erreur de branchement annule la garantie. Encastrement : uniquement selon les règles de l’art, l’installateur est responsable en cas de dommages. Raccordement : l’appareil correspond à la classe de protection I et ne doit être utilisé qu’avec un raccordement à la terre. Installation : dans l’installation à câblage fixe, un système coupe-circuit dans les phases est à prévoir conformément aux réglementations d’installation. Sous le plan de travail : ne pas installer d’appareil réfrigérant ni de lave-vaisselle, de four non ventilé ni de lave-linge. Il est possible d’installer sous le plan de travail un lave-vaisselle compact/modulaire de la même marque. Épaisseur minimum du plan de travail 40 mm. Si un four est installé sous la table de cuisson, l’épaisseur minimale du plan de travail doit être de 20 mm, voire plus dans certains cas. Respectez les consignes de la notice de montage du four. Veillez à ce que les parties saillantes telles que le boîtier d’alimentation ou le câble d’alimentation n’entrent pas en collision avec un tiroir, par exemple. Plancher intermédiaire : s’il est possible de toucher le dessous de la table de cuisson, il faut monter un fond intermédiaire. Des planchers intermédiaires sont disponibles en tant qu’accessoires dans le commerce spécialisé. Si vous utilisez votre propre plancher intermédiaire, la distance minimale par rapport à la prise secteur de l’appareil doit être de 10 mm. Plan de travail : plat, horizontal, stable. : Porteurs d'implants électroniques ! L'appareil peut contenir des aimants permanents qui peuvent influer sur des implants électroniques, par ex. stimulateurs cardiaques ou pompes à insuline. Pour cette raison, lors du montage, respecter une distance minimum de 10 cm par rapport aux implants électroniques. Préparation du meuble - fig. 1 Meuble d'encastrement : résistant à une température d'au moins 90°C. Découpe : Enlever les copeaux après les travaux de découpe. Chants de la découpe : les sceller de façon thermostable. Montage des rails de fixation - fig. 2 Plans de travail carrelés : utiliser les trous de vis inférieurs. Plans de travail en matériaux pierreux : coller les rails de fixation. Raccordement de la table de cuisson et mise en place - fig. 3 Avant de raccorder l'appareil, vérifier l'installation domestique. Appareil sans câble de branchement prémonté : ne le raccorder que selon le schéma de raccordement. Si nécessaire, monter les ponts en cuivre fournis. Cordon d'alimentation secteur : type H05 VV-F ou supérieur ; déterminer la section des fils requise en fonction de la charge électrique. Une section < 1,5 mm

n'est pas autorisée ! Appareil avec câble de raccordement à 5 fils prémonté : seul un technicien formé du SAV est habilité à remplacer le câble de raccordement. Mise en place : ne pas coincer le câble de raccordement, ne pas le faire passer sur des arêtes coupantes. En cas de four installé en dessous, faire passer le câble au niveau des coins arrière du four jusqu'à la prise de raccordement. Remarque : si —…‹‹ apparaît sur le display de l'appareil, c'est qu'il est mal raccordé. Débrancher l'appareil du secteur, vérifier le branchement. Dépose de la table de cuisson : mettre l'appareil hors tension. Sortir la table de cuisson en la poussant par le bas.
