MODE D'EMPLOI SR764PX SMEG

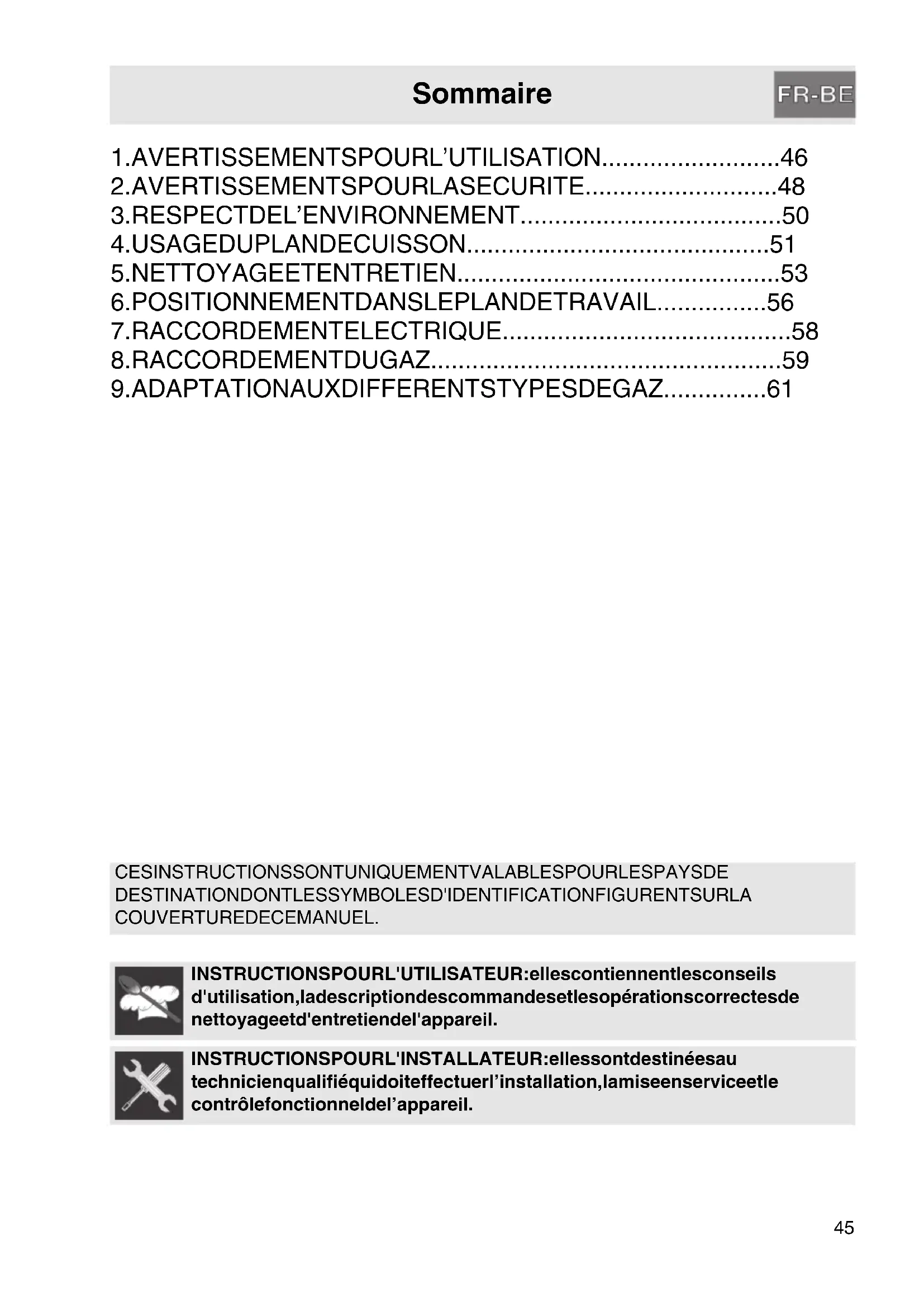

Sommaire CES INSTRUCTIONS SONT UNIQUEMENT VALABLES POUR LES PAYS DE DESTINATION DONT LES SYMBOLES D'IDENTIFICATION FIGURENT SUR LA COUVERTURE DE CE MANUEL. INSTRUCTIONS POUR L'UTILISATEUR : elles contiennent les conseils d'utilisation, la description des commandes et les opérations correctes de nettoyage et d'entretien de l'appareil. INSTRUCTIONS POUR L'INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l’installation, la mise en service et le contrôle fonctionnel de l’appareil.

L’UTILISATION DE CET APPAREIL EST INTERDITE DE LA PART DES PERSONNES (Y COMPRIS LES ENFANTS) AUX CAPACITES PHYSIQUES ET MENTALES REDUITES, OU DEPOURVUES D’EXPERIENCE DANS L’UTILISATION D’APPAREILLAGES ELECTRIQUES, A MOINS QU’ELLES NE SOIENT SURVEILLEES OU INSTRUITES PAR DES PERSONNES ADULTES ET RESPONSABLES POUR LEUR SECURITE. NE PERMETTEZ PAS A DES ENFANTS DE S'APPROCHER ET DE JOUER AVEC L'APPAREIL DURANT LE FONCTIONNEMENT. N'INTRODUISEZ PAS D'OBJETS METALLIQUES POINTUS (COUVERTS OU USTENSILES) DANS LES FENTES DE L'APPAREIL. N'UTILISEZ PAS DE JET DE VAPEUR POUR NETTOYER L'APPAREIL. LA VAPEUR RISQUE D'ATTEINDRE LES PARTIES ELECTRIQUES, DE LES ENDOMMAGER ET DE PROVOQUER DES COURTS-CIRCUITS. NE PAS MODIFIER CET APPAREIL. N'UTILISEZ PAS DE SPRAYS A PROXIMITE DE L'APPAREIL MENAGER LORSQU'IL EST EN FONCTION. N'UTILISEZ PAS DE SPRAYS TANT QUE LE PRODUIT EST ENCORE CHAUD. Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les choses, dus au non respect des prescriptions susmentionnées ou découlant de l'altération même d'une seule partie de l'appareil et de l'utilisation de pièces détachées non originales.Avertissements pour l’élimination

3.1 Notre respect de l’environnement

Aux termes des Directives 2002/95/CE, 2002/96/CE, 2003/108/CE, relatives à la réduction de l'utilisation de substances dangereuses dans les appareils électriques et électroniques, ainsi qu'à l'élimination des déchets, le symbole de la poubelle barrée appliqué sur l'appareillage indique que le produit doit être collecté séparément des autres déchets, à la fin de sa vie utile. L’utilisateur devra donc confier l'appareillage destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou le remettre au revendeur au moment de l'achat d'un appareillage équivalent, à raison d'un contre un. La collecte sélective adéquate pour l'envoi successif de l'appareillage mis au rebut vers le recyclage, le traitement et l'élimination écologiquement compatible, contribue à éviter les effets négatifs possibles sur l'environnement et sur la santé et favorise le recyclage des matériaux qui le composent. L'élimination illégale du produit de la part de l'utilisateur entraîne l'application de sanctions administratives. Le produit ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l'environnement, conformément aux directives européennes en vigueur.

3.2 Votre respect de l’environnement

Pour l’emballage de nos produits, nous utilisons des matériaux non polluants et donc compatibles avec l’environnement et recyclables. Nous vous remercions de collaborer en procédant à une élimination correcte de l’emballage. Informez- vous auprès de votre revendeur ou auprès des organisations locales compétentes pour connaître l'adresse des centres de collecte, recyclage, élimination des déchets. N’abandonnez pas l’emballage ni des parties de ce dernier et ne le laissez jamais sans surveillance. Ces derniers peuvent représenter un danger d'asphyxie pour les enfants, notamment les sachets en plastique. Il est nécessaire également de mettre à la décharge correctement votre ancien appareil. Important : Remettez l’appareil au centre le plus proche autorisé à la collecte des appareils électroménagers obsolètes. Une élimination correcte permet de récupérer intelligemment les matériaux précieux. Avant de jeter votre appareil, il est important de démonter les portes et de laisser les plaques dans leur position d'utilisation, pour éviter que les enfants, par jeu, ne puissent s'enfermer à l'intérieur. Il est également nécessaire de couper le câble d'alimentation électrique et de le retirer avec la fiche.Instructions pour l'utilisateur

Avant d'allumer les brûleurs, assurez-vous que les couronnes, les chapeaux et les grilles sont montés correctement. Dans le brûleur ultra-rapide, la niche A doit se centrer par rapport à l'axe B.

4.1 Allumage des brûleurs

Au niveau de chaque manette est indiqué le brûleur correspondant. L'appareil est équipé d'un allumage électronique. Il suffit d'enfoncer et de tourner simultanément la manette dans le sens inverse des aiguilles d'une montre jusqu'au symbole de la flamme minimale, jusqu'à ce que le brûleur s'allume. Sur les modèles à valves, maintenez la manette enfoncée pendant environ 2 secondes pour laisser la flamme allumée et activer le dispositif de sécurité. Le brûleur peut s'éteindre lorsque l'on relâche la manette. Le cas échéant, répétez l'opération en maintenant plus longuement la manette enfoncée. Sur les modèles à valves, si les brûleurs s'éteignent involontairement, après un intervalle d'environ 20 secondes, un dispositif de sécurité interviendra pour bloquer la sortie du gaz, même si le robinet est ouvert.

BInstructions pour l'utilisateur

4.2 Conseils pratiques pour l'utilisation des brûleurs

Pour assurer un meilleur rendement des brûleurs et une consommation de gaz minimale, utilisez des récipients à fond plat et régulier munis d'un couvercle et de dimensions adaptées au brûleur (voir paragraphe “4.3 Diamètre des récipients”). Durant la cuisson, tous les récipients ou grils à viande doivent être positionnés à l'intérieur du périmètre du plan de cuisson pour éviter de se brûler ou d'endommager le plan et doivent rester à une distance minimale de 3-4 cm des manettes. Veillez à ne pas toucher le verre du couvercle avec des casseroles encore chaudes. Le verre risque de se briser et de se fissurer sous l'effet de la forte chaleur.

4.3 Diamètre des récipients

(*) Brûleur Ø mini et maxi (en cm) 1 Auxiliaire 12- 14 2 Semi-rapide 16-24 3 Rapide (3) 18-26 4 Rapide (4) 22-26 5 Ultrarapide 22-26 6 Ultrarapide 22-26 (*) Pour la disosition numérique des brûleurs sur le plan de cuisson, voir le paragraphe “9.6 Disposition des brûleurs sur le plan de cuisson”.

4.4 Utilisation d'un gril à viande

Si vous souhaitez utiliser un gril à viande, vous devez prendre quelques précautions :

• maintenez un distance de 160 mm entre le mur latéral et le bord du gril à viande ;

• Si l'un des brûleurs situés à proximité du mur postérieur en bois est à triple couronne, maintenez une distance de 160 mm entre ce dernier et le gril à viande ;

• veilez à ce que les flammes des brûleurs ne dépassent pas du bord du gril à viande ;

• allumez au maximum les brûleurs qui se trouvent sous le gril à viande pendant 10 minutes, après quoi les régler au minimum. Ne dépassez jamais 45 minutes d'utilisation.Instructions pour l'utilisateur

Important : N'UTILISEZ PAS DE JET DE VAPEUR POUR NETTOYER LE PLAN. Avant toute intervention, il faut mettre l'appareil hors tension.

5.1 Nettoyage du plan

Pour une bonne conservation du plan de cuisson, nettoyez-le régulièrement après chaque utilisation, après l’avoir laissé refroidir.

5.1.1 Nettoyage ordinaire journalier

Pour nettoyer et entretenir les surfaces, n’utilisez que des produits spécifiques ne contenant pas de substances abrasives ni acides à base de chlore. Mode d’emploi : versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou en microfibre.

5.1.2 Taches d'aliments ou résidus

Evitez absolument d’utiliser des éponges métalliques et des racloirs tranchants susceptibles d'endommager les surfaces. Utilisez des produits normaux pour l'acier, non abrasifs, en vous servant éventuellement d'ustensiles de bois ou en plastique. En cas de saleté normale, sur les tâches de calcaire et les auréoles, il est conseillé d'utiliser Crema Inox appliquée à l'aide d'un chiffon en microfibre. En cas de saleté résistante et carbonisée, utilisez Puliforno appliqué sur un chiffon en microfibre. Rincez soigneusement et séchez avec un chiffon doux ou en microfibre. Pour un bon fonctionnement, les bougies d'allumage et les dispositifs de sécurité doivent toujours être bien propres. Contrôlez-les fréquemment et, si nécessaire, nettoyez-les avec un chiffon humide.Instructions pour l'utilisateur

5.2 Nettoyage des éléments

Nettoyez les manettes avec de l'eau tiède et du produit vaisselle. Pour faciliter le nettoyage, vous pouvez les extraire en les tirant vers le haut. Enfin, on recommande de les sécher soigneusement. Pour le nettoyage des manettes, n'utilisez pas de produits agressifs contenant de l'alcool ni des produits pour le nettoyage de l'acier ou du verre, car ils risqueraient de provoquer des dégâts permanents.

Extrayez les grilles et nettoyez-les avec de l'eau tiède et un détergent non abrasif, en veillant à éliminer toute incrustation. Remontez-les sur le plan de cuisson. Ne lavez jamais ces éléments dans le lave-vaisselle.

Vous pouvez extraire les couronnes. Nettoyez-les dans de l'eau chaude avec un détergent non abrasif, en veillant à éliminer toute incrustation. Pour éliminer la saleté résistante carbonisée, laissez tremper dans de l'eau chaude et du produit vaisselle ; ensuite, frottez avec du "scotch brite". Pour les saletés moins incrustées et pour faire briller, utilisez Crema Inox et un chiffon en microfibre. Remettez les couronnes en place en vous assurant qu'elles sont parfaitement sèches et correctement insérées dans leurs logements.

5.2.4 Les bougies et les thermocouples

Pour bien fonctionner, les bougies d'allumage et les thermocouples doivent toujours être bien propres. Contrôlez- les fréquemment et, si nécessaire, nettoyez-les avec un chiffon humide. Éliminez les résidus secs avec un cure-dent en bois ou une aiguille.Instructions pour l'utilisateur

Sur les modèles munis d'un couvercle en verre ou en acier, on procède au nettoyage à l'eau tiède sans utiliser de chiffons rêches ni de subsances abrasives. Pour faciliter le nettoyage dans la zone postérieure du plan de cuisson, vous pouvez démonter le groupe du couvercle en le soulevant vers le haut. Au terme du nettoyage, remonter le groupe du couvercle en vous assurant de l'avoir correctement introduit. Avant d'ouvrir le couvercle, séchez les éventuels liquides qui auraient pu déborder. Evitez de fermer le couvercle lorsque les brûleurs sont allumés ou encore chauds. Durant les opérations de nettoyage, séchez soigneusement l'appareil pour éviter que les éventuelles coulées de détergent et d'eau ne compromettent le bon fonctionnement et l'esthétique de l'appareil.Instructions pour l'installateur

Cette intervention nécessite de travaux de maçonnerie et/ou de menuiserie, par conséquent elle doit être effectuée par un technicien qualifié. L'installation est réalisable sur des matériaux divers, tels que maçonnerie, métal, bois massif et bois revêtu de stratifiés en plastique, pourvu qu'ils soient résistants à la chaleur (T 90°C).

6.1 Fixation à la structure de support

Pratiquer une ouverture dans le top du meuble avec les dimensions indiquées dans la figure. A (mm) B (mm) C (mm) D (mm) E (mm) L (mm) X (mm) Y (mm) min 110 min 460 min 750 20÷40 min 50 600 555÷560 478÷482 Positionnez minutieusement le joint isolant fourni, sur le périmètre externe du trou réalisé dans le plan de travail tel qu'indiqué sur les figures ci-dessous, en essayant de le faire adhérer sur toute la surface par une légère pression des mains. Selon le modèle du plan de cuisson à installer, veuillez vous référer aux dimensions indiquées sur la figure en gardant à l'esprit que le côté antérieur et postérieur devra raser le trou fait dans le plan de travail quel soit le modèle. Fixez le plan de cuisson à la structure à l'aide des étriers spéciaux A fournis. Rognez soigneusement le bord B qui dépasse du joint. Les dimensions du dessin suivant sont les dimensions du trou jusqu'au côté interne du joint.Instructions pour l'installateur

En cas d’installation sur le compartiment neutre à capote, positionnez une panneau de séparation sous le plan de cuisson. Maintenir une distance minimum de 10 mm entre le fond de l’appareil et la surface du panneau qui devra être facilement extractible pour permettre une accessibilité adéquate aux interventions éventuelles d’assistance technique.Instructions pour l'installateur

S'assurer que la tension et le dimensionnement de la ligne d'alimentation correspondent bien aux caractéristiques indiquées sur la plaque située sous le carter de l'appareil. Cette plaque ne doit jamais être enlevée. La fiche reliée au câble d'alimentation et la prise correspondante devront être du même type et conformes aux normes en vigueur sur les installations électriques. Vérifier que la ligne d'alimentation est munie d'une mise à la terre adéquate. Faites passer le câble d'alimentation derrière le meuble en évitant tout contact de ce dernier avec le carter inférieur du plan de cuisson ou avec un éventuel four encastré en dessous. Prévoir sur la ligne d'alimentation de l'appareil un dispositif d'interruption omnipolaire avec distance d'ouverture des contacts égale ou supérieure à 3 mm, situé dans une position facilement accessible ou à proximité de l'appareil. Éviter l'utilisation d'adaptateurs ou shunts. En cas de remplacement du câble d'alimentation, la section des fils du nouveau câble ne devra pas être inférieure à 0,75 mm

(câble de 3 x 0,75), en tenant compte du fait que l'extrémité à raccorder à l'appareil devra posséder un fil de terre (jaune-vert) plus long d'au moins 20 mm. Utiliser uniquement un câble du type H05V2V2-F ou analogue résistant à la température maximale de 90 °C. Le remplacement devra être effectué par un technicien spécialisé qui devra effectuer le branchement au réseau selon le schéma ci-dessous. L = marron N = bleu = jaune-vert Le remplacement du câble d’alimentation doit être effectué par un centre d'assistance autorisé de manière à prévenir tout risque. Le fabricant décline toute responsabilité touchant les dommages subis par personnes et choses, découlant du non respect des prescriptions ci-dessus ou dérivant de l’altération même d’une seule pièce de l’appareil.Instructions pour l'installateur

ATTENTION : observer les prescriptions reportées dans le paragraphe “Important” Important. L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

• Arrêté du 2 août 1977 : Règles Techniques et de Sécurité applicables aux Installations de gaz combustible et d'hydrocarbures liquéfiés situées à l'intérieur de bâtiments d'habitation et de leur dépendances.

• Norme DTUP 45-204 : Installations de gaz (anciennement DTU n° 61-1 - Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984).

• Règlement Sanitaire Départemental : Pour les appareils raccordés au réseau électrique.

• Norme NF C 15 - 100 : Intallations électriques à basse tension - Règles. Si l'appareil est installé sur un four, évitez de faire passer le tuyau du gaz à l'arrière du four afin de prévenir les surchauffes. Le raccordement au réseau du gaz peut être réalisé avec un tube rigide en cuivre ou avec un tuyau flexible en acier à paroi continue et conformément aux prescriptions de la norme en vigueur. Pour faciliter le raccordement, le raccord A à l'arrière de l'appareil est orientable latéralement ; desserrez l'écrou à six pans creux B, tournez le raccord A dans la position souhaitée et serrez de nouveau l'écrou à six pans creux B (son étanchéité est assurée par un joint en caoutchouc). Au terme de l'opération, contrôler l'étanchéité parfaite en utilisant une solution savonneuse mais jamais de flamme. Ce plan de cuisson est réglé pour le gaz méthane G20/G25 (2E+) à la pression de 20/25 mbar. Pour l'alimentation avec d'autres types de gaz, voir le chapitre “9. ADAPTATION AUX DIFFERENTS TYPES DE GAZ”. Le raccord d'entrée du gaz est fileté ½” gaz externe (ISO 228-1). Raccordement au moyen d'un tube rigide en cuivre : Le raccordement au réseau de gaz devra être réalisé de manière à ne provoquer aucun type de contraintes sur l'appareil. Le raccordement peut être réalisé en utilisant le groupe adaptateur D avec un bicône, en interposant toujours le joint C fourni. Raccordement avec un tuyau flexible en acier : utilisez uniquement des tuyaux en acier inoxydable à paroi continue conformes à la norme en vigueur, en interposant toujours le joint C fourni, entre le raccord A et le tuyau flexible B.Instructions pour l'installateur

La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas les 2 mètres d'extension maximale ; assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ou écrasés.

8.1 Branchement au gaz liquide

Utiliser un régulateur de pression et réaliser le raccordement à la bouteille conformément aux prescriptions établies par les normes en vigueur. S'assurer que la pression d'alimentation respecte celle indiquée dans le tableau figurant au paragraphe “3.2 Tableaux des caractéristiques des brûleurs et injecteurs”.

8.2 Aération des locaux

L'appareil ne peut être installé que dans des pièces aérées en permanence, conformément aux normes en vigueur. La pièce où l'appareil est installé doit assurer la présence d'une quantité d'air suffisante pour la combustion régulière du gaz et le renouvellement de l'air dans la pièce. Les prises d'air, protégées par des grilles, doivent être dimensionnées de façon appropriée (aux normes en vigueur) et placées de façon à ne pas être obstruées, même partiellement. Le local devra être constamment aéré pour éliminer la chaleur et l'humidité produites par les cuissons : en particulier, après un usage prolongé, on recommande d'ouvrir une fenêtre ou d'augmenter la vitesse des éventuels ventilateurs.

8.3 Évacuation des produits de la combustion

L'évacuation des produits de la combustion peut être assurée par une hotte reliée à une cheminée à tirage naturel au fonctionnement sûr ou bien par une aspiration forcée. Un système d'aspiration efficient doit être minutieusement conçu par un spécialiste habilité, en respectant les positions et les distances indiquées par les normes. À la fin de l’intervention, l'installateur devra délivrer un certificat de conformité.Instructions pour l'installateur

Débranchez l'appareil avant d'effectuer les opérations suivantes. Ce plan de cuisson est réglé pour le gaz méthane G20/G25 (2E+) à la pression de 20/25 mbar. En cas d'utilisation d'un autre type de gaz, il faut remplacer les injecteurs des brûleurs puis régler l'air primaire. Pour remplacer les injecteurs et régler les brûleurs, démontez le plan en suivant les instructions fournies au paragraphe suivant.

9.1 Démontage du plan

1 Enlevez toutes les manettes, les grilles, les chapeaux et les couronnes ; 2 enlevez les vis et les écrous A qui fixent les supports des brûleurs ; 3 soulevez le plan hors de son logement ; 4 remplacer les injecteurs des brûleurs selon le tableau du gaz de référence ; 5 réglez l'air primaire d'après la procédure décrite au paragraphe “9.4 Réglage de l'air primaire”. AInstructions pour l'installateur

9.2 Réglage du gaz liquide

Desserrez la vis A et poussez à fond le support B. Avec une clé fixe, démontez l'injecteur C et remplacez-le par l'injecteur adéquat, en suivant les indications figurant dans les tableaux de référence concernant le type de gaz à utiliser. Le couple de vissage de l'injecteur ne doit pas dépasser 3Nm. Replacez le support B dans la position initiale, de manière à couvrir parfaitement l'injecteur

Régler l’arrivée d’air en déplaçant le tube Venturi D, jusqu’à obtenir la distance “X” indiquée dans le tableau du paragraphe "5.5 Réglage de l’air primaire” et fixer le tube au moyen de la vis A. Après avoir effectué les réglages, rétablissez les scellés avec de la cire ou un matériau équivalent. Brûleur Débit thermique nominal (kW) Gaz liquide - G30/G31 28/37 mbar Diamètre injecteur 1/100 mm By-pass

1/100 Débit réduite (W) Débit g/h G30 Débit g/h G31 Auxiliaire (1) 1.05 48 30 33 (*) 380 76 75 Semi-rapide (2) 1.65 62 30 33 (*) 380 120 118 Rapide (3) 2.55 76 37 40 (*) 650 185 182 Rapide (4) 3.1 85 43 45 (*) 750 225 222 Ultrarapide (5) 3.9 95 65 1600 283 279 Ultrarapide (6) 3.3 87 65 1400 240 236 (*) Valeur du by-pass pour les appareils sans valves.Instructions pour l'installateur

9.3 Réglage pour le méthane

Ce plan de cuisson est réglé pour le gaz méthane G20/G25 (2E+) à la pression de 20/25 mbar. Pour ramener l'appareil à la condition de fonctionnement avec ce type de gaz, effectuez les opérations décrites au paragraphe “9.2 Réglage du gaz liquide” mais en choisissant les injecteurs et en réglant l'air primaire pour le méthane, d'après le tableau suivant et le paragraphe "9.4 Réglage de l'air primaire”. Après avoir effectué les réglages, rétablissez les scellés avec de la cire ou un matériau équivalent. Brûleur Débit thermique nominal (kW) Gaz méthane - G20/G25 20/25 mbar Diamètre injecteur 1/100 mm Débit réduit (W) Auxiliaire (1) 1.05 73 380 Semi-rapide (2) 1.65 92 380 Rapide (3) 2.55 115 650 Rapide (4) 3.1 126 750 Ultrarapide (5) 3.9 140 1400 Ultrarapide (6) 3.3 130 1400Instructions pour l'installateur

9.4 Réglage de l'air primaire

Les valeurs du tableau indiquent la distance “X”enmm. BRULEURS G30/G31 28/37 mbar G20/G25 20/25 mbar Auxiliaire (1) 2.0 2.0 Semi-rapide (2) 1.5 1.5 Rapide (3) 5.0 2.0 Rapide (4) 10.0 2.5 Ultrarapide (5) 4.0 2.0 Ultrarapide (6) 3.0 2.0 Pour identifier les brûleurs sur votre plan de cuisson, voir les dessins au paragraphe “9.6 Disposition des brûleurs sur le plan de cuisson”.

9.5 Opérations finales

Après avoir effectué les susdits réglages, recomposez l'appareil en effectuant en sens inverse les opérations indiquées au paragraphe “9.1 Démontage du plan”.

9.5.1 Réglage du minimum pour le gaz de ville et le méthane

Repositionnez les éléments sur le brûleur et enfilez les manettes sur les tiges des robinets. Allumer le brûleur et le tourner au minimum. Retirez de nouveau la manette et agissez sur la vis de réglage située à l'intérieur ou à côté de la tige du robinet (selon les modèles), jusqu'à l'obtention d'une flamme minimum régulière. Remonter la manette et vérifier la stabilité de la flamme du brûleur (en tournant la manette rapidement du maximum au minimum, la flamme ne doit pas s'éteindre).Instructions pour l'installateur

9.5.2 Réglage du minimum pour le gaz liquide

Pour le réglage du minimum avec du gaz liquide, visser complètement en sens horaire la vis logée à l'intérieur et à côté de la tige du robinet (selon les modèles). Les diamètres des by-pass de chaque brûleur sont décrits dans le tableau “9.2 Réglage du gaz liquide”. Après avoir effectué le réglage avec un gaz différent du gaz d'essai, remplacer l'étiquette apposée sur le carter par celle qui correspond au nouveau gaz utilisé. L'étiquette se trouve dans le sachet avec les injecteurs fournis avec l'appareil.Instructions pour l'installateur

9.6 Disposition des brûleurs sur le plan de cuisson

Avec le temps, il peut arriver que les robinets à gaz tournent difficilement et se bloquent. Les nettoyer à l'intérieur et en remplacer la graisse lubrifiante. Cette opération devra être effectuée par un technicien spécialisé.
