MODE D'EMPLOI FFHP362WQ2 FRIGIDAIRE

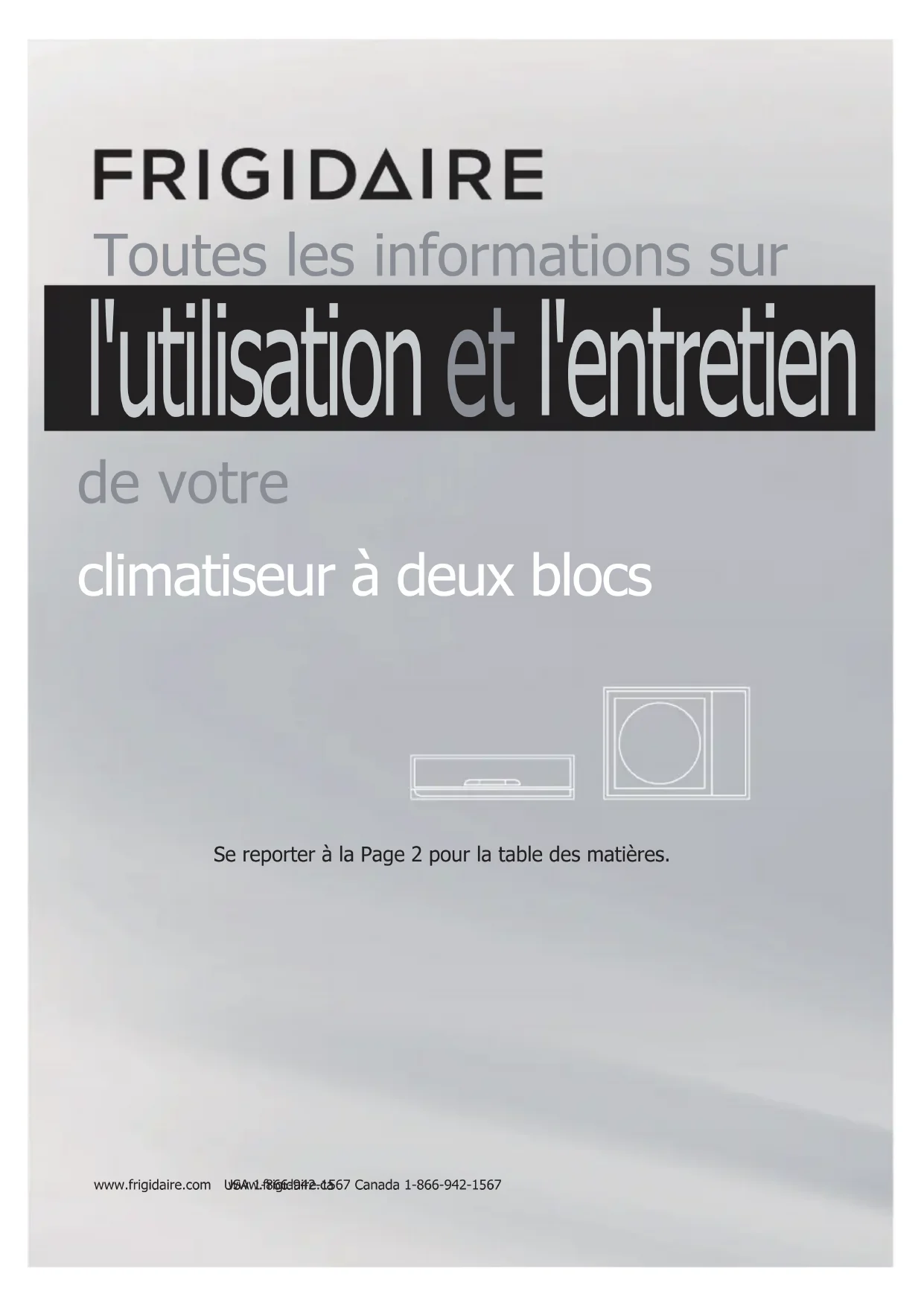

Se reporter à la Page 2 pour la table des matières. www.frigidaire.com www.frigidaire.ca Toutes les informations sur l'utilisation

l'entretien de votre climatiseur à deux blocs USA 1-866-942-1567 Canada 1-866-942-1567Bienvenue

Bienvenue dans un monde de manipulation simple et sans soucis Conseils environnementaux Attention ! Merci d'avoir choisi Frigidaire. Ce manuel contient toutes informations nécessaires pour assurer votre sécurité et l'utilisation appropriée de cet climatiseur. Veuillez lire toutes instructions avant d'utiliser le climatiseur et garder ce manuel pour des références futures. Nous savons que vous allez apprécier votre nouveau climatiseur et nous vous remercions d'avoir choisi notre produit. Nous espérons que vous allez nous considérer pour des achats futurs. Le matériel d'emballage utilisé est recyclable. Nous recommandons que vous sépariez le plastique, le papier et le carton et les donniez à des compagnies de recyclages. Ne les jetez PAS avec vos déchets domestiques si vous devez disposer de cet appareil dans le futur. Le climatiseur que vous avez acheté pourrait être légèrement différent de celui illustré dans ce manuel. Veuillez vous référer aux renseignements liés au modèle que vous avez. Le climatiseur convient uniquement à une utilisation domestique. Il n'est pas recommandé pour une forte utilisation commerciale ou industrielle.02 Contenus Contenus

5.1 Mettre l'appareil en fonction ...................................................... 06

- Fonctionnement de la télécommande - Spécifications de la télécommande - Pile de la télécommande - Quand est-ce que les batteries devraient être remplacées - Remplacer les batteries - Instructions pour la télécommande

5.6 Comment fonctionne le climatiseur .............................................. 13

- Fonctionnement automatique - Fonctionnement du froid/chaud et de la ventilation - Fonctionnement à sec - Réglage de la direction du flux d'air - Mode veille - Fonctionnement de la minuterie - Fonctionnement optimal

5.7 Comment utiliser l'unité intérieure ................................................ 17

- Régler la direction du flux d'air - Régler la direction verticale du flux d'air (haut/bas) - Régler la direction horizontale du flux d'air (gauche/droite) - Basculer automatiquement la direction du flux d'air (haut/bas)

5.8 Manuel de fonctionnement ......................................................... 19

06. Entretien........................................................................................... 20

07. Conseils de fonctionnement ................................................................ 22

08. Solution pour les problèmes ................................................................ 24

Consignes de sécurité Cet appareil doit être installé par un technicien qualifié et autorisé HVAC en concordance avec les codes applicables. Toutes les connexions électroniques devraient être exécutées par un électricien certifié. La garantie du fabricant sera annulée à défaut de se conformer. Une manutention incorrecte pourrait résulter en blessure grave ou la mort !

1. Ne pas essayer d'installer le

climatiseur par vous-même.

2. Ce climatiseur ne contient aucune

pièce réparable par l'utilisateur. Appelez toujours un réparateur certifié Electrolux pour les réparations.

3. Lors du déplacement du climatiseur,

appelez toujours un fournisseur de services Frigidaire pour la déconnexion et la réinstallation.

4. Ne pas insérer vos doigts et placer

d'objets dans la zone de décharge à l'avant de l'unité intérieure.

5. Ne pas insérer vos doigts et placer

d'objets dans la zone de décharge à l'avant de l'unité extérieure.

6. Ne pas démarrer et arrêter le

climatiseur en éteignant le courant à la boîte électrique.

7. Dans l'éventualité d'une défaillance

(étincelles, odeur de brulé, etc.), éteignez immédiatement l'appareil et appelez un réparateur certifié Frigidaire.

8. Ne pas utiliser le climatiseur avec

des mains mouillées.

9. Ne pas boire de l'eau ou une

condensation qui est rejetée du climatiseur. 10.Fournissez une ventilation occasionnelle pendant l'utilisation. Ne pas diriger le flux d'air vers des cheminées ou autres sources de chaleur au risque de provoquer des flambées soudaines ou faire fonctionner excessivement les unités.

11. Ne pas grimper ou placer des

objets sur votre unité extérieure.

12. Ne pas suspendre d'objets sur

13. Ne pas placer d'objets contenant

de l'eau sur l'unité intérieure ou extérieure.

14. Éteignez le climatiseur à la source

de puissance lorsqu'il ne sera pas utilisé pour une période de temps étendue.

15. Vérifiez périodiquement la

condition de la base d'installation de l'unité extérieure pour tout dommage.

16. Ne pas appliquer de pression

importante aux ailettes de bobine des unités intérieure et/ou extérieure.

17. Utilisez l'unité intérieure avec des

filtres d'air en place.

18. Ne pas bloquer ou couvrir la grille

d'entrée, la zone de décharge et les ouvertures de sortie.

19. Assurez-vous que tout équipement

électrique/électronique se situe à 36 pouces de l'unité intérieure et de l'unité extérieure.

20. Ne pas utiliser et entreposer de

gaz inflammables près de l'unité intérieure ou extérieure.Consignes de sécurité

Afin de prévenir les blessures à l'utilisateur ou d'autres gens et des dommages matériels, les instructions suivantes doivent être suivies. Un mauvais fonctionnement dû à l'ignorance des instructions peut entraîner des dommages corporels ou matériels. La gravité est classée par les indications suivantes.

1. Connectez-vous adéquatement

avec la puissance (confirmez la tension lors de l'installation). Sinon, cela peut provoquer une décharge électrique ou un incendie à cause de la production de chaleur excessive.

2. Assurez-vous toujours d'une mise à

la terre adéquate. S'il n'y a pas de mise à la terre, cela peut provoquer une décharge électrique.

3. Débranchez l'alimentation si des

bruits étranges, une odeur ou de la fumée en sortent. Cela peut provoquer un incendie ou une décharge électrique.

4. Ne pas faire fonctionner ou arrêter

l'appareil en coupant l'alimentation. Cela peut provoquer une décharge électrique ou un incendie à cause de la production de chaleur.

5. Ne pas utiliser avec des mains

mouillées ou dans un environnement humide. Cela peut provoquer une décharge électrique.

6. Ne pas laisser d'eau couler dans

les parties électriques. Cela peut provoquer la défaillance d'un composant, une décharge électrique ou un incendie.

7. Ne pas utiliser le cordon

d'alimentation à proximité de gaz inflammables ou de combustibles, comme l'essence, le benzène, un diluant, etc. Cela peut provoquer une explosion ou un incendie.

8. Ne pas utiliser le cordon

d'alimentation à proximité d'appareils chauffants. Cela peut provoquer un incendie ou une décharge électrique.

9. Ne pas endommager ou utiliser un

cordon d'alimentation non spécifié. Cela peut provoquer une décharge électrique ou un incendie. 10.Ne pas placer d'objets lourds sur le cordon d'alimentation et s'assurer que le cordon ne sera pas compressé. Il y a un danger d'incendie ou de décharge électrique.05 Consignes de sécurité

11. Ne pas ouvrir l'unité pendant

le fonctionnement. Cela peut provoquer une décharge électrique ou une blessure.

12. Ne pas boire l'eau drainée du

climatiseur. Elle peut contenir des contaminants qui pourraient vous rendre malade.

13. Ne pas démonter ou modifier

l'unité. Cela peut provoquer une défaillance de l'appareil, une décharge électrique et annuler la garantie.

14. Lorsque le filtre à air doit être

retiré, ne pas toucher les parties métalliques de l'appareil. Cela peut provoquer une blessure.

15. Lorsque l'unité doit être nettoyée,

mettez-la hors tension et coupez le disjoncteur. Ne pas nettoyer l'unité lorsque l'appareil est allumé, car ceci pourrait provoquer un incendie, une décharge électrique ou une blessure.

16. Éviter l'exposition directe des

occupants au flux d'air.

17. Éteignez l'interrupteur principal

d'alimentation lorsque vous n'utilisez pas l'appareil pendant une période prolongée.

18. Le climatiseur peut être

dépoussiéré avec un chiffon sans huile ou lavé avec un chiffon imbibé d'une solution d'eau chaude et de détergent à vaisselle doux. Rincez abondamment et séchez. Essorez l'excès d'eau du chiffon avant d'essuyer autour des contrôles.

19. Insérez toujours les filtres en

toute sécurité. Nettoyez le filtre toutes les deux semaines. Un fonctionnement sans filtre peut entraîner une défaillance.

20. Installez toujours un disjoncteur et

un circuit d'alimentation dédié. S'il n'y a pas d'installation, cela peut provoquer un incendie ou une décharge électrique.

21. Ne pas placer d'obstacles autour

des entrées d'air ou à l'intérieur de la sortie d'air. Cela peut provoquer une défaillance de l'appareil ou un accident.06 Préparer l'appareil pour la mise en fonction Préparer l'appareil pour la mise en fonction

1. Contactez un spécialiste certifié pour installer le dispositif.

2. Assurez-vous que l'appareil est correctement fixé et est conforme à toutes les

normes de sécurité mentionnées ci-dessus.

3. Avant de faire fonctionner le climatiseur, assurez-vous que le filtre à air est

correctement installé.

4. Si l'appareil a été hors service pendant une longue période de temps, il est

recommandé que le filtre à air soit nettoyé avant utilisation. Lors de l'utilisation continue, nettoyez le filtre à air toutes les deux semaines.

5. Ce climatiseur a été conçu pour être utilisé dans les conditions suivantes :

Attention ! Si le climatiseur est utilisé en dehors des conditions ci-dessus, certaines fonctions de sécurité peuvent entrer en fonctionnement et provoquer l'unité à fonctionner normalement. L’humidité relative de la pièce doit être inférieure à 80 %. Si le climatiseur fonctionne au-delà de ce chiffre, la surface du conditionneur d'air peut attirer de la condensation. Placez la lamelle horizontale à son angle maximum (verticalement au sol) et réglez le mode de ventilateur à HIGH. Des performances optimales seront atteintes avec cette température de fonctionnement. MODE Frais Chaleur* Déshumidificateur Température Température Température Intérieur Extérieure Intérieur Extérieure Intérieur Extérieure 61°F~86°F -5°F~110°F 61°F~86°F -5°F~75°F 61°F~86°F -5°F~110°F

uniquement pour les modèles avec la fonction de chauffageDescription de produit

Attention ! Toutes les images de ce manuel servent uniquement à des fins explicatives. Elles peuvent être légèrement différentes du climatiseur que vous avez acheté. Description de produit 1 Panneau frontal 2 Filtre à air (sous le panneau frontal) 5 Capteur de température (à l'intérieur de l'unité intérieure) 3 Grille de flux d'air horizontale 4 Grille de flux d'air verticale 6 Affichage 7 Récepteur de signal infrarouge 8 Raccordement de gaz réfrigérant 9 Télécommande 10 Câble de connexion 11 Vanne de détection et protection de vanne emballée 12 Tuyau de vidange et tuyau de raccordement réfrigérant Sortie d'airEntrée d'air

Unité extérieure Entrée d'air

Sortie d'airUnité intérieure

Description de produit Attention ! La description de la commande est basée sur un modèle typique. Les fonctions sont les mêmes dans votre climatiseur, même s'il y a des différences dans l'apparence. Panneau d'affichage (unité intérieure) 13 Indicateur HEAT : Cet indicateur s'allume lorsque le climatiseur est en mode de chauffage. 14 Indicateur COOL : Cet indicateur s'allume lorsque le climatiseur est en mode de refroidissement. 15 ÉCRAN DIGITAL : Affiche les présents ajustements de température lorsque le climatiseur est en marche. 16 Indicateur OPERATION : Cet indicateur s'allume en rouge après la mise sous tension et s'allume en vert lorsque l'appareil est en fonctionnement. 17 Indicateur DRY (DEHUMIDIFICATION) : Cet indicateur s'allume lorsque le climatiseur est en fonctionnement à sec.

Télécommande Fonctionnement de la télécommande

1. Mode de fonctionnement : COOL,

HEAT (seulement pour les modèles avec fonction de chauffage), DRY, FAN et AUTO (automatique).

2. Minuterie de 24 heures

3. Sélection de gammes de température

1. Le climatiseur ne fonctionnera pas lorsque des rideaux, des portes

ou d'autres matériaux bloquent les signaux entre la télécommande et l'unité intérieure.

2. Évitez de renverser du liquide sur la télécommande. Ne pas exposer

à la lumière du soleil ou toute source de chaleur.

3. Si le récepteur de signal infrarouge dans l'unité intérieure est exposé

au soleil, le climatiseur peut ne pas fonctionner correctement. Utilisez des rideaux ou des stores pour éviter de laisser la lumière du soleil directement sur le récepteur.

4. Si d'autres équipements électriques réagissent aux signaux envoyés

par la télécommande, changez leur position ou consultez votre revendeur local. Attention ! Télécommande Pile de la télécommande: Pour utiliser la télécommande, il est nécessaire d'installer deux piles alcalines AAA. Tension nominale La distance de transmission Environnement 3 V La plus basse tension de processeur de signal d'émission

CARACTÉRISTIQUES DE LA TÉLÉCOMMANDE 32-4/5'* 23ºF ~ 140ºF

• Avec 3 V, atteint 40'Télécommande

Quand est-ce que les batteries devraient être remplacées Remplacer les batteries Instructions pour la télécommande

1. Il n'y a plus de « bip » de l'unité

intérieure lors de l'utilisation de la télécommande ou la lumière de l'indicateur de signal ne s'allume pas.

2. L'unité intérieure ne répond pas

à des commandes de contrôle à distance pour activer les programmes.

1. Faites glisser le couvercle du

compartiment de la pile (situé à l'arrière de la télécommande).

2. Installez deux piles AAA dans

le compartiment (indiqué dans le schéma situé à l'intérieur du compartiment).

3. Replacez le couvercle du

compartiment de la pile.

4. Si la télécommande ne fonctionne

pas pour une période de temps prolongée, les batteries doivent être jetées.

1. La distance de portée de signal de

la télécommande vers le récepteur qui est à l'intérieur de l'unité intérieure du climatiseur est de 32 pieds. Tout obstacle placé entre le récepteur et la télécommande peut provoquer des interférences, ce qui limite la capacité de la programmation.

2. Chaque fois qu'une touche est

enfoncée sur la télécommande, le climatiseur émet un « bip » qui indique que la commande a été reçue et transmise à l'unité intérieure.

3. Lors de la sélection de la fonction

de minuterie, la télécommande envoie (automatiquement) un signal à l'unité intérieure à la période spécifique. Si la télécommande est laissée dans une position qui bloque le signal, un délai de 15 minutes peut être produit.

1. Pour remplacer les piles, ne pas utiliser de piles usagées ou un

autre type de pile. Cela peut provoquer un dysfonctionnement de la télécommande.

2. Si vous n'utilisez pas la télécommande pendant plusieurs semaines,

retirez les piles. Sinon, une fuite des piles peut endommager la télécommande.

3. La durée de vie moyenne de la batterie en utilisation normale est

4. Remplacez les piles quand l'unité intérieure n'émet plus de bip ou si

l'indicateur de transmission ne s'allume pas. Attention !Description de la télécommande

Tuyau de raccordement et installation de drainage Description de la télécommande 1 ON/OFF : Appuyez sur ce bouton démarrer le fonctionnement de l'unité. Appuyez à nouveau sur ce bouton pour éteindre le fonctionnement de l'unité. 2 MODE : Chaque fois que vous appuyez sur le bouton, un mode est sélectionné dans une séquence qui va de AUTO, COOL, DRY (DEHUMIDIFICATION), FAN et HEAT*, comme la figure ci-dessous l'indique : 8 MINUTERIE OFF : Appuyez sur ce bouton pour lancer la minuterie automatique en arrêt. Pour annuler le programme de minuterie automatique, appuyez à nouveau sur le bouton. 7 TIMER ON : Appuyez sur ce bouton pour lancer la minuterie automatique. Pour annuler le programme de minuterie automatique, appuyez à nouveau sur ce bouton. 3 + : Appuyez sur le bouton pour augmenter le réglage de la température intérieure. 4 – : Appuyez sur le bouton pour diminuer le réglage de la température intérieure. 5 FAN : Ce bouton est utilisé pour régler la vitesse du ventilateur dans l'ordre suivant : AUTO,

, puis de retour à AUTO. AUTO

Remarque : Uniquement pour les modèles avec la fonction de chauffage Ventilateur Moyen Ventilateur Faible Ventilateur Haut Auto 6 : Appuyez sur ce bouton pour mettre en place l'angle de rotation et la gamme de rotation, qui change de cercle comme ci-dessous : OFF qui indique que la grille horizontale se relèvera et automatiquement. Modèles de refroidissement et de chauffage

5Description de la télécommande

Fonctions spéciales 12 TURBO : Appuyez sur ce bouton pour activer/désactiver la fonction Turbo qui permet à l'appareil d'atteindre la température de consigne le plus rapidement possible. En mode de refroidissement, l'unité va

LIGHT : Allumer ou éteindre seulement le voyant DEL de l'unité. 13 SLEEP : Appuyez sur ce bouton pour aller en mode d'opération SLEEP. Appuyez-le à nouveau pour annuler. Cette fonction ne peut être utilisée dans COOL, HEAT (Uniquement pour les modèles avec fonction de chauffage) ou en mode DRY, et maintenir la température la plus confortable pour vous. Pour annuler le programme SLEEP, appuyez à nouveau sur ce bouton.

VERROUILLAGE Appuyez sur les boutons «

» simultanément pour verrouiller ou déverrouiller le clavier. Si la télécommande est verrouillée, l'icône sera affichée sur elle; dans ce cas, appuyez sur n'importe quelle touche, la marque clignotera trois fois. Réappuyez sur la combinaison pour déverrouiller.

2. Pour basculer entre

Fahrenheit et Celsius Sous le statut de l'unité hors tension, appuyez sur les boutons « MODE » et «

» simultanément pour basculer entre °C et °F.

BLOW : En mode refroidissement ou déshumidification, appuyez sur le bouton « BLOW » pour activer ou désactiver la fonction de soufflage, l'icône s'affiche et le ventilateur intérieur continue de fonctionner pendant 10 minutes afin de sécher l'unité intérieure, même si vous avez désactivé l'unité. 11 TEMP : Lorsque vous appuyez sur le bouton « TEMP », il peut y avoir 3 affichages d'icône optionnels : , , . Mais seulement est efficace. Le panneau d'affichage indique la température ambiante pendant 5 secondes. 9 HORLOGE : Appuyez sur ce bouton, l'horloge peut être réglée, l'icône clignote. En 5 secondes, la valeur peut être ajustée en appuyant sur «

», si le doigt est appuyé sur ce bouton pendant plus de 2 secondes, une minute sera ajoutée à chaque demie-seconde, si vous appuyez toujours sur le bouton après une augmentation de dix minutes, dix minutes seront ajoutées à chaque demie- seconde. Pendant le clignotement, appuyez à nouveau sur le bouton de l'horloge et l'icône sera constamment affichée, indiquant que le réglage a réussi. fortement souffler de l'air frais avec une vitesse de ventilateur très haute. En mode de chauffage, l'unité va fortement souffler de l'air chaud avec une vitesse de ventilateur très haute.Comment fonctionne le climatiseur

Comment fonctionne le climatiseur

1. Utilisez le bouton MODE pour sélectionner AUTO.

2. Utilisez le bouton « MODE » pour sélectionner Auto. L'appareil sélectionne

automatiquement le fonctionnement COOL, FAN et HEAT en fonction de la différence de température ambiante et de la différence de température de système. Lors du fonctionnement de refroidissement, le panneau affiche

. Lors du fonctionnement de ventilation, le panneau affiche 77

Lors du fonctionnement de chauffage, le panneau affiche 68

3. Appuyez de nouveau sur le bouton ON/OFF pour arrêter le fonctionnement

1. Si le mode AUTO n'est pas confortable, vous pouvez manuellement modifier

les paramètres à l'aide des modes COOL, HEAT* ou FAN ONLY**.

» pour régler la température ambiante souhaitée. En mode COOL, les paramètres les plus confortables sont de 70 °F ou plus. En mode HEAT, les paramètres les plus confortables sont de 82 °F ou moins.

3. Appuyez sur le FAN pour sélectionner le mode FAN AUTO

4. Appuyez sur le bouton ON/OFF, le témoin de fonctionnement s'allume et le

climatiseur se met en marche selon vos paramètres. Appuyez de nouveau sur le bouton ON/OFF pour arrêter le fonctionnement de l'unité.

• Remarque : Seulement pour les modèles avec fonction de chauffage. ** Remarque : Le mode FAN ONLY ne peut pas être utilisé pour contrôler la température. Lors de ce mode, seules les étapes 1, 3 et 4 peuvent être exécutées. Lorsque le climatiseur est prêt à l'emploi, mettez-le sous tension et le voyant de fonctionnement du panneau d'affichage de l'unité intérieure commencera à s'éclairer. Fonctionnement automatique Fonctionnement COOL/HEAT et FAN ONLY

1. Lorsque vous réglez le climatiseur en mode AUTO, il sélectionne

automatiquement le refroidissement, le chauffage (uniquement pour les modèles avec fonction de chauffage) ou la ventilation seulement en fonction de la température ambiante.

2. Si le mode AUTO inconfortable, vous pouvez sélectionner les

conditions souhaitées manuellement. Attention !Comment fonctionne le climatiseur

Le mode de séchage sélectionne automatiquement l'opération de séchage en fonction de la différence entre la température de consigne et la température réelle de la pièce. La température est régulée en mode de déshumidification en allumant et éteignant rapidement l'opération de refroidissement ou de ventilation seulement. La vitesse du ventilateur est principalement FAIBLE.

1. Appuyez sur le bouton MODE pour

» pour régler la température désirée de 61 °F à 86 °F.

3. Appuyez sur le bouton ON/OFF, le

témoin de fonctionnement s'allume et le climatiseur se met en marche en mode DRY. La vitesse du ventilateur est faible. Appuyez de nouveau sur le bouton ON/OFF pour éteindre le fonctionnement de l'unité. Utilisez le bouton pour régler la direction du flux d'air de haut en bas. Lorsque le bouton est enfoncé, la grille horizontale monte et descend automatiquement. Appuyez à nouveau pour arrêter le fonctionnement. Fonctionnement DRY (DEHUMIDIFICATION) Réglage de la direction de flux d'air Si le volet oscille ou se déplace dans une position qui pourrait affecter le refroidissement ou le chauffage (uniquement pour les modèles avec fonction de chauffage) du climatiseur, la direction de l'oscillation/ mouvement changerait automatiquement. En raison de la différence entre la température de consigne de l'unité et la température réelle à l'intérieur, le climatiseur en mode DRY passera automatiquement entre les modes d'opérations COOL et FAN ONLY plusieurs fois. Attention ! Attention ! Temps FONCTION SEC Température ambiante Régler la température RefroidissementRefroidissementRefroidissementVentilateur seulementVentilateur seulementComment fonctionne le climatiseur

Appuyez sur le bouton de veille pour activer le mode veille. Pour le désactiver, appuyez de nouveau sur le bouton. Le bouton TIMER peut régler l'heure automatique de l'unité. En mode de refroidissement :

automatiquement contrôlée.

automatiquement de 2 °F de l'heure dans une période de 2 heures. La température de consigne sera stable pour les 5 prochaines heures, puis ce mode sera résilié. En mode de chauffage (uniquement pour les modèles avec fonction de chauffage) :

automatiquement contrôlée.

de 2 °F de l'heure dans une période de 2 heures. La température de consigne sera stable pour les 5 prochaines heures, puis ce mode sera résilié. Pour régler l'heure de départ :

1. Appuyez sur le bouton « TIMER ON » pour activer la fonction de minuterie de

démarrage automatique. Le démarrage automatique peut être réglé de 0~24 heures. Après avoir appuyé sur le bouton « TIMER ON », « ON » se met à clignoter sur l'écran et pendant les 5 secondes de clignotement, la valeur peut être ajustée en appuyant sur les boutons «

». Chaque utilisation de cette touche ajoutera ou enlèvera une minute, mais appuyez de façon continue sur les boutons «

» et 2 secondes plus tard, la valeur sera augmentée ou diminuée automatiquement et après une hausse ou une baisse de 10 minutes, la valeur sera changée de 10 minutes toutes les 0,5 seconde. Appuyez sur le bouton « TIMER ON » pour confirmer le temps.

2. Lorsque vous réappuyez sur le bouton « TIMER ON », le paramètre « TIMER

ON » sera annulé. Mode SLEEP (seulement pour >12 000 Btu) Utilisation de la minuterie Régler la température FONCTION SOMMEIL (mode refroidissement) 2 °F 2 °F 1 heure 1 heure 7 heure 1 heure 1 heure FONCTION SOMMEIL (mode chauffage) 7 heure Régler la température 2 °F 2 °F16 Comment fonctionne le climatiseur Pour régler le temps d'arrêt Fonctionnement optimal

1. Appuyez sur la touche « TIMER OFF » pour activer la fonction de démarrage

automatique de la minuterie.

2. La méthode de réglage est la même que ci-dessus pour « TIMER ON ».

Pour obtenir des performances optimales, veuillez noter les points suivants :

1. Réglez la direction du flux d'air correctement de sorte qu'il ne soit pas dirigé

2. Réglez la température à atteindre le niveau de confort le plus élevé. Ne réglez

pas l'unité à des niveaux excessifs de température.

3. Fermez les portes et fenêtres sur les modes COOL ou HEAT (uniquement pour

les modèles avec fonction de chauffage) ou les performances peuvent être réduites.

4. Utilisez le bouton TIMER ON sur la télécommande pour sélectionner l'heure à

laquelle vous voulez démarrer votre climatiseur.

5. Ne posez aucun objet près de l'entrée d'air ou de la sortie d'air, comme

l'efficacité de la climatisation peut être réduite et que le climatiseur peut s'arrêter.

6. Nettoyez le filtre à air régulièrement, sinon le refroidissement ou le chauffage

(uniquement pour les modèles avec fonction chauffage) peut être réduit.

7. Ne pas utiliser l'appareil avec grille horizontale du flux d'air en position

fermée.Comment utiliser l'unité intérieure

Comment utiliser l'unité intérieure Régler la direction du flux d'air Régler la direction horizontale du flux d'air (gauche/droite) Basculer automatiquement la direction du flux d'air (haut/bas) Réglez bien la direction du flux d'air, sinon cela pourrait entraîner un inconfort ou des températures inégales. Ajustez la grille horizontale à l'aide de la télécommande. Ajustez la lamelle verticale manuellement. Ajustez la lamelle verticale manuellement en utilisant le levier sur le côté gauche ou droit du bras de volet vertical (selon le modèle que vous choisissez) ou déplacez le levier à l'extrémité gauche (ou à droite, ou au milieu, qui est seulement pour 21 400 à 36 000 Btu, selon le modèle spécifique de votre choix) de la sortie d'air dans la position souhaitée. Effectuez ces réglages avant de démarrer l'unité parce qu'une fois qu'elle a été mise en marche, il y a un risque de se prendre les doigts sur le ventilateur. Exécutez cette fonction lorsque le climatiseur est en marche. Appuyez sur le bouton de la télécommande. Pour le arrêter la fonction, appuyez de nouveau sur le bouton

LevierComment utiliser l'unité intérieure

Appuyez sur pour bloquer la lamelle dans la position désirée. Le bouton sera désactivé lorsque le climatiseur ne fonctionne pas (y compris lorsque TIMER ON est réglé). Ne pas faire fonctionner le climatiseur pendant de longues périodes avec la direction de flux d'air vers le bas mis en mode refroidissement ou déshumidification. Sinon, la condensation peut se produire sur la surface de la grille horizontale et tomber sur le sol ou sur les meubles. Ne pas déplacer la lamelle horizontale manuellement. Utilisez toujours le bouton . Si vous déplacez la lamelle manuellement, elle peut ne pas fonctionner correctement pendant l'utilisation. En cas de dysfonctionnement des volets d'aération, arrêtez le climatiseur et redémarrez-le. L'angle ouvert de la lamelle horizontale ne doit pas être trop petit, comme la performance de refroidissement ou de chauffage (seulement pour les modèles avec fonction de chauffage) peut être altérée en raison de la zone de circulation d'air trop restreinte. Ne pas faire fonctionner l'appareil avec la lamelle horizontale en position fermée. Lorsque le conditionneur d'air est relié à l'alimentation (mise en service), la lamelle horizontale peut générer un son pendant 10 secondes, il s'agit d'un fonctionnement normal.Fonctionnement manuel

Le fonctionnement manuel peut être utilisé temporairement dans le cas où vous ne trouvez pas la télécommande ou que ses batteries sont épuisées.

1. Ouvrez et soulevez le panneau

avant à un angle jusqu'à ce qu'il reste fixe avec un déclic.

2. Une pression sur le bouton de

commande manuelle conduira au fonctionnement AUTO forcé.

3. Fermez le panneau fermement à sa

position initiale. Fonctionnement manuel (sans télécommande) Bouton de commande manuelle Auto/OFF Une fois que vous appuyez sur le bouton manuel, le mode de fonctionnement change dans l'ordre qui suit : AUTO et OFF. Le fonctionnement manuel est principalement utilisé pour à des fins de test. Ne pas le choisir sauf si nécessaire. Pour retourner au fonctionnement de la télécommande, utilisez la télécommande. Attention !Entretien

1. Il est nécessaire d'arrêter

le climatiseur et`de couper l'alimentation électrique avant de le nettoyer.

2. Utilisez un chiffon sec pour essuyer

l'unité intérieure ainsi que la télécommande.

3. Un chiffon imbibé d'eau froide peut

être utilisé sur l'unité intérieure si elle est très sale.

4. La face avant de l'unité intérieure

peut être retirée et nettoyée avec de l'eau. Essuyez-le ensuite avec un chiffon sec.

5. Ne pas utiliser un chiffon traité

chimiquement ou un plumeau pour nettoyer l'appareil.

6. Ne pas utiliser de benzène, de

diluant, de poudre de polissage, ou de solvants similaires pour le nettoyage. Ceux-ci peuvent fissurer ou déformer la surface en plastique. Un filtre à air bouché réduit l'efficacité du refroidissement de cette unité. Veuillez nettoyer le filtre une fois toutes les 2 semaines.

1. Soulevez le panneau de l'unité

intérieure à un angle jusqu'à ce qu'il s'arrête avec un déclic.

2. Saisissez la poignée du filtre à air et

soulevez-le légèrement pour le sortir du porte-filtre, puis tirez-le vers le bas.

3. Retirez le filtre à air (filtre à air frais

cadre de support) de l'unité. Entretien Nettoyage du filtre à air Nettoyage de l'unité intérieure et de la télécommande. filtre à air filtre à airEntretien

Entretien Si vous n'utilisez pas le climatiseur pendant une période de temps prolongé, procédez comme suit :

1. Fonctionnez en mode de ventilation pour une demi-journée afin de sécher

l'intérieur de l'appareil.

2. Arrêtez le climatiseur et débranchez-le. Retirez les piles de la télécommande.

3. L'unité extérieure nécessite un entretien et un nettoyage périodique. N'essayez

pas de faire cela par vous-même. Contactez votre revendeur ou un réparateur. Si vous n'utilisez pas le climatiseur pendant une période de temps prolongé, procédez comme suit :

1. Vérifier que le câblage n'est pas cassé ou débranché.

2. Vérifiez que le filtre à air est installé.

3. Vérifiez si la sortie d'air ou de l'entrée est bloquée après que le climatiseur n'a

pas été utilisé pendant une longue période.Conseils de fonctionnement

Protection du climatiseur. Une brume blanche sortant de l'unité intérieure Faible bruit du climatiseur Les événements suivants peuvent se produire pendant le fonctionnement normal. Protection du compresseur Cet appareil est livré avec une fonction de temporisation pour aider à protéger le compresseur, veuillez permettre 3 minutes pour que le compresseur redémarre lors de l'allumage de l'appareil. Anti-air froid (seulement pour les modèles avec fonction de chauffage) L'appareil est conçu pour ne pas souffler d'air froid en mode HEAT lorsque l'échangeur de chaleur intérieur est dans l'une des trois situations suivantes et que la température de consigne n'a pas été atteinte.

1. Lorsque le chauffage vient de commencer.

3. Chauffage à basse température.

Dégivrage (seulement pour les modèles avec fonction de chauffage) Le givre peut se former sur l'unité extérieure pendant le cycle de chaleur lorsque la température extérieure est basse et que l'humidité est élevée, entraînant une baisse d'efficacité de chauffage du climatiseur. Au cours de cette condition, le climatiseur arrête le fonctionnement de chauffage et le dégivrage démarre automatiquement. Le temps de dégivrage peut varier de 0 à 8 minutes selon la température extérieure et l'accumulation de givre sur l'unité extérieure. Le ventilateur intérieur ou extérieur s'arrêtera lors du dégivrage (seulement pour les modèles avec fonction de chauffage). L'unité intérieure affiche le code «H1» lors du dégivrage, il est normal. Une brume blanche peut se former suite à une grande différence de température entre l'entrée d'air et la sortie d'air en mode COOL dans un environnement intérieur qui a une humidité relative élevée. Une brume blanche peut se former suite à une moisissure créeé par le procédé de dégivrage lorsque le climatiseur redémarre en mode de fonctionnement HEAT après le dégivrage. Vous pourriez entendre un léger sifflement lorsque le compresseur est en marche ou qu'il vient de s'arrêter. Ce son est celui du fluide frigorigène circulant sur le point de s'arrêter. Vous pouvez également entendre un bruit lorsque le compresseur est en marche ou qu'il vient de s'arrêter. Ceci est causé par la dilatation thermique et la contraction des pièces en plastique de l'appareil lorsque la température est en changement. Un bruit peut être entendu en raison de la lamelle revenant à sa position initiale lors de la mise sous tension. Conseils de fonctionnementConseils de fonctionnement

De la poussière sort de l'unité intérieure. Il s'agit d'un état normal lorsque le climatiseur n'a pas été utilisé pendant une durée prolongée ou lors de la première utilisation de l'appareil. Une mauvaise odeur provient de l'unité intérieure. C'est parce que l'unité intérieure émet des odeurs infiltrées dans les matériaux de construction, les meubles ou la fumée. Le climatiseur passe au mode FAN de COOL ou HEAT (seulement pour les modèles avec fonction de chauffage). Lorsque la température intérieure atteint la température du climatiseur, le compresseur s'arrête automatiquement et le climatiseur se tourne vers le mode FAN. Le compresseur redémarre lorsque la température intérieure augmente en mode COOL ou tombe en mode HEAT (seulement pour les modèles avec fonction de chauffage) au point de consigne. Les gouttes d'eau se condensent sur la surface de l'unité intérieure Des gouttes d'eau peuvent se former sur la surface de l'unité intérieure lors du refroidissement dans une haute humidité relative (humidité relative supérieure à 80 %). Réglez la grille horizontale à la position maximale de sortie d'air et sélectionnez la vitesse de ventilateur HIGH. Mode de chauffage (seulement pour les modèles avec fonction de chauffage) Le climatiseur aspire la chaleur de l'unité extérieure et le libère par l'intermédiaire de l'unité intérieure pendant l'opération de chauffage. Lorsque la température extérieure diminue, la chaleur aspirée par le climatiseur diminue en conséquence. En même temps, la charge de chauffage du climatiseur augmente suite à la différence entre les températures intérieure et extérieure. Si une température confortable ne peut pas être atteinte par le climatiseur, nous vous suggérons d'utiliser un dispositif de chauffage d'appoint. Fonction de redémarrage automatique Une perte de courant pendant l'opération arrêtera complètement l'appareil. Pour une unité sans fonction de redémarrage automatique, lorsque la puissance revient, l'indicateur OPERATION de l'unité intérieure commence à s'allumer. Pour reprendre l'opération, appuyez sur le bouton ON/OFF de la télécommande. Pour une unité avec fonction de redémarrage automatique, lorsque la puissance revient, l'unité redémarre automatiquement avec tous les paramètres précédents conservés par la fonction de mémoire. La foudre ou un téléphone sans fil fonctionnant à proximité peuvent provoquer des dysfonctionnements de l'appareil. Débranchez la puissance de l'unité et reconnectez-la. Appuyez sur le bouton ON/OFF de la télécommande pour redémarrer le fonctionnement.Solution pour les problèmes

En cas de mauvais fonctionnement du climatiseur, vérifiez les informations ci- dessous pour trouver des solutions ou des causes probables de l'échec. Ne pas essayer de réparer l'appareil par vous-même, si ces solutions ne résolvent pas les échecs, appelez votre équipe de service de réparation locale. Solution pour les problèmes Mauvaise performance de l'équipement

1. La sortie ou l'entrée d'air de l'unité extérieure est obstruée.

2. La sortie ou l'entrée d'air de l'unité intérieure est obstruée.

3. La température extérieure est élevée en raison de la lumière du soleil directe

ou autre source de chaleur.

4. Un appareil de chauffage ou un four de cuisson est utilisé dans la même

5. La pièce est occupée par plusieurs personnes, augmentant ainsi la charge

6. Le filtre à air est sale ou obstrué par de la poussière.

7. Un réglage de la température inapproprié.

8. La capacité de l'équipement n'est pas suffisante pour la taille de la pièce.

9. Le climatiseur vient d'être allumé.

.Des fenêtres ou des portes sont ouvertes. L'appareil ne démarre pas

1. Aucune alimentation.

2. La tension n'est pas suffisante ou incorrecte.

3. La température n'est pas réglée correctement.

4. Un fusible peut avoir sauté.

5. Les piles de la télécommande doivent être remplacées.

6. Le temps réglé dans la minuterie est incorrect.

1. Le voyant de fonctionnement clignote (5 fois par seconde) et le

clignotement ne s'arrête pas en débranchant la puissance et en redémarrant l'appareil.

2. Les fusibles sautent ou le disjoncteur se déclenche fréquemment.

(Si cela se produit, veuillez contacter votre installateur ou un entrepreneur agréé).

3. De l'eau déborde de l'équipement.

4. La télécommande ne fonctionne pas.

5. Toutes autres situations anormales.

Arrêtez le climatiseur immédiatement si l'un des dysfonctionnements suivants se produit Attention !14. Le consommateur sera responsable du diagnostic, de la main d'oeuvre, du coût des pièces de rechanges, ainsi que des frais de port et de réinstallation qui sont encourus pendant le service.

15. Coûts de la main-d'œuvre des réparations.

Votre appareil est couvert par une guarantie limitées aux pièces et pour une période de cinq ans. Pendant cette periode, à compter de la première date d'achat, Electrolux prendra en charge le coût du remplacement des pièces d'origine si ces dernières presentaientt un défaut matériel ou de fabrication lors de l'installation, et si elles ont été utilisées et entretenues conformément aux instructions fournies dans le manuel. Garantie limitée aux pièces des gros appareils électroménagers pour une durée de 5 ans Exclusions Cette garantie limitée ne couvre pas ce qui suit : 25POUR LE CLIENT, LE SEUL ET UNIQUE MOYEN DE REMEDIER A CETTE LIMITATION DE GUARANTIE EST DE COUVRIR LES

FRAIS DE REMPLACEMENT DES PIECES NECESSAIRES

A LA REPARATION. Garantie limitée aux pièces des gros appareils électroménagers pour une durée de 5 ans
