MODE D'EMPLOI WW80TA046TH SAMSUNG

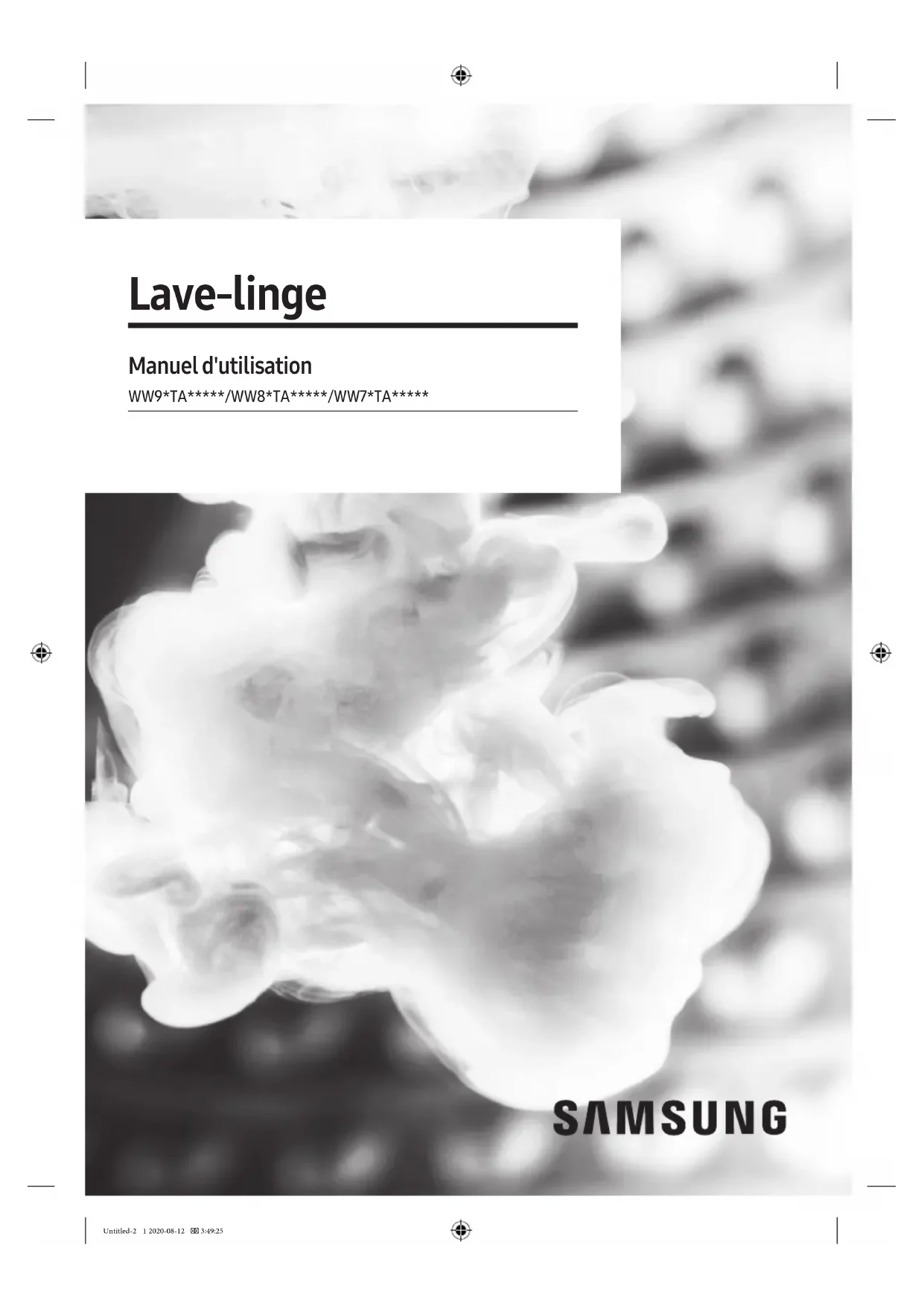

Lave-linge Manuel d'utilisation WW9*TA*****/WW8*TA*****/WW7*TA***** Untitled-2 1 2020-08-12 3:49:25Français Français2 Sommaire Consignes de sécurité 4 Ce que vous devez savoir concernant les consignes de sécurité 4 Symboles de sécurité importants 4 Consignes de sécurité importantes 5 Avertissements importants concernant l'installation 6 Mises en garde concernant l'installation 8 Avertissements importants concernant l'utilisation 8 Mises en garde concernant l'utilisation 10 Avertissements importants concernant le nettoyage 13 Instructions concernant les déchets DEEE 13 Installation 14 Ce qui est inclus 14 Conditions d'installation 16 Installation étape par étape 18 Avant de démarrer 28 Paramètres initiaux 28 Instructions de lavage 28 Recommandation en matière de lessive 32 Instructions relatives au tiroir à lessive 33 Opérations 36 Panneau de commande 36 Étapes simples pour démarrer 37 Présentation des cycles 38 Paramètres 41 Maintenance 42 Nettoyage tambour 42 Smart Check

Vidange d'urgence 44 Nettoyage 45 Reprise du fonctionnement après du gel 48 Mesures en cas de non-utilisation prolongée 48 Untitled-2 2 2020-08-12 3:49:25Français Français 3 Dépannage 49 Contrôles 49 Codes d'information 53 Caractéristiques techniques 55 Tableau des symboles d'entretien des tissus 55 Protection de l'environnement 56 Garantie pour les pièces détachées 56 Fiche de caractéristiques techniques 57 Informations relatives aux cycles de lavage principaux 62 Untitled-2 3 2020-08-12 3:49:25Français Français4 Consignes de sécurité Félicitations pour l'achat de votre nouveau lave-linge Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de le lire an de tirer pleinement prot de toutes les fonctionnalités qu'offre votre lave-linge. Ce que vous devez savoir concernant les consignes de sécurité Veuillez lire attentivement ce manuel an d'utiliser votre nouvel appareil en toute sécurité et de proter pleinement de toutes ses fonctionnalités. Conservez ce manuel dans un endroit sûr situé à proximité de l'appareil an de pouvoir vous y reporter ultérieurement. N'utilisez pas cet appareil autrement que pour l'usage auquel il est destiné, conformément aux consignes du manuel. Les avertissements et consignes de sécurité importantes gurant dans le présent manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien et de l'utilisation de votre lave-linge. Les consignes d'utilisation suivantes couvrant plusieurs modèles, il se peut que les caractéristiques de votre lave- linge diffèrent légèrement de celles décrites dans ce manuel ; ainsi, certains symboles d'avertissement peuvent ne pas s'appliquer à votre machine. Pour toute question ou doute, contactez votre centre de réparation le plus proche ou connectez-vous sur www.samsung.com. Symboles de sécurité importants Signication des icônes et symboles utilisés dans le présent manuel d'utilisation : AVERTISSEMENT Risques ou pratiques inadaptées susceptibles de causer des blessures corporelles graves, voire mortelles, et/ou des dommages matériels. ATTENTION Risques ou pratiques inadaptées susceptibles de causer des blessures corporelles et/ou des dommages matériels. REMARQUE Indique la présence d'un risque de blessures corporelles ou de dommages matériels. Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure pour vous et autrui. Respectez-les en toutes circonstances. Après avoir lu ce manuel, conservez-le en lieu sûr an de pouvoir le consulter ultérieurement. Lisez attentivement toutes les consignes avant d'utiliser l'appareil. Comme avec tout équipement électrique ou comportant des pièces mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l'utilisez. Untitled-2 4 2020-08-12 3:49:26Français Français 5 Consignes de sécurité importantes AVERTISSEMENT An de réduire les risques d'incendie, d'électrocution ou de blessures corporelles lors de l'utilisation de votre appareil, suivez les précautions de base, notamment les suivantes :

1. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris

les enfants) ayant une expérience et des connaissances insufsantes ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.

2. Pour une utilisation en Europe : cet appareil peut être utilisé par des

enfants âgés de 8 ans et plus et par des personnes ayant une expérience et des connaissances insufsantes ou dont les capacités physiques, sensorielles ou mentales sont réduites, à condition que celles-ci soient sous la surveillance ou aient reçu les instructions pour une utilisation appropriée et en toute sécurité de l'appareil et qu'elles soient conscientes des dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

3. Les enfants doivent rester sous la surveillance d'un adulte pour s'assurer

qu'ils ne jouent pas avec l'appareil.

4. Si le cordon d'alimentation est endommagé, il doit être remplacé par le

fabricant, son réparateur ou une personne disposant de qualications équivalentes an d'éviter tout danger. Untitled-2 5 2020-08-12 3:49:26Français Consignes de sécurité Français6

5. Les ensembles de tuyaux neufs fournis avec l'appareil doivent être utilisés

et les ensembles de tuyaux usagés ne doivent pas être réutilisés.

6. Pour les appareils comportant des orices de ventilation à la base, veillez à

ce que ceux-ci ne soient pas obstrués par de la moquette.

7. Pour une utilisation en Europe : les enfants de moins de 3 ans ne doivent

pas s'approcher de l'appareil s'ils ne sont pas sous surveillance en continu.

8. ATTENTION : an d'éviter tout risque dû à une réinitialisation par

inadvertance du dispositif de protection thermique, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'un programmateur, ou être connecté à un circuit qui est régulièrement activé et désactivé par le fournisseur d'énergie.

9. Cet appareil est destiné à une utilisation domestique uniquement et ne

peut pas être utilisé : – dans des salles de restauration du personnel au sein de magasins, bureaux et autres environnements de travail ; – dans des fermes ; – par les clients d'hôtels, de motels et autres environnements de type résidentiel ; – dans des environnements de type chambres d'hôtes ; – dans des espaces destinés à un usage communal dans des immeubles d'appartements ou dans des laveries. Avertissements importants concernant l'installation AVERTISSEMENT L'installation de cet appareil doit être effectuée par un technicien ou un centre de réparation qualié.

• Le non-respect de cette consigne peut entraîner une électrocution, un incendie, une explosion, des problèmes avec l'appareil ou des blessures. Untitled-2 6 2020-08-12 3:49:26Français Français 7 Cet appareil étant très lourd, prenez toutes les précautions nécessaires pour le soulever. Branchez fermement le cordon d'alimentation à une prise électrique murale qui est conforme aux spécications électriques locales. Utilisez la prise uniquement pour cet appareil et n'utilisez pas de rallonge.

• Le fait de partager une prise murale avec d'autres appareils à l'aide d'une multiprise ou d'une rallonge peut entraîner une électrocution ou un incendie.

• Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les spécications de l'appareil. Le non-respect de cette consigne peut entraîner une électrocution ou un incendie. Éliminez régulièrement toute eau, poussière ou corps étranger au niveau des broches de la che d'alimentation et des points de contact à l'aide d'un chiffon sec.

• Débranchez la che d'alimentation et nettoyez-la à l'aide d'un chiffon sec.

• Le non-respect de cette consigne peut entraîner une électrocution ou un incendie. Branchez la che d'alimentation dans la prise murale de sorte que le cordon touche le sol.

• Si vous branchez la che d'alimentation dans l'autre sens, les ls électriques à l'intérieur du câble risquent d'être endommagés, entraînant un risque d'électrocution ou d'incendie. Conservez tous les matériaux d'emballage hors de la portée des enfants car ils pourraient être dangereux.

• Si un enfant met un sac en plastique sur sa tête, il risque de s'asphyxier. Si la che d'alimentation, le cordon d'alimentation ou l'appareil est endommagé(e), contactez le centre de réparation le plus proche. Cet appareil doit être correctement mis à la terre. Ne reliez pas le conducteur de terre de l'appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique.

• Cela pourrait entraîner une électrocution, un incendie, une explosion ou des problèmes avec l'appareil.

• Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement mise à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur. N'installez jamais cet appareil près d'un radiateur ou de matériaux inammables. N'installez pas cet appareil dans un endroit humide, huileux ou poussiéreux, dans un endroit exposé directement au soleil ou à l'eau (gouttes de pluie). N'installez pas cet appareil dans une pièce exposée à de basses températures.

• Le gel risquerait de faire éclater les tuyaux. N'installez pas l'appareil dans un lieu où une fuite de gaz est susceptible de se produire.

• Cela pourrait entraîner une électrocution ou un incendie. N'utilisez pas de transformateur électrique.

• Cela pourrait entraîner une électrocution ou un incendie. N'utilisez pas de che d'alimentation ou de cordon d'alimentation endommagé(e), ou de prise murale mal xée.

• Cela pourrait entraîner une électrocution ou un incendie. Ne tirez pas sur le cordon d'alimentation et ne le pliez pas excessivement. Untitled-2 7 2020-08-12 3:49:26Français Consignes de sécurité Français8 Ne vrillez pas et ne nouez pas le cordon d'alimentation. N'accrochez pas le cordon d'alimentation sur un objet métallique, ne posez pas d'objet lourd sur le cordon d'alimentation, ne l'insérez pas entre des objets et ne le coincez pas dans l'espace situé derrière l'appareil.

• Cela pourrait entraîner une électrocution ou un incendie. Ne tirez pas sur le cordon d'alimentation pour le débrancher.

• Débranchez le cordon en tenant la che.

• Le non-respect de cette consigne peut entraîner une électrocution ou un incendie. L'appareil doit être positionné de telle manière que la che d'alimentation, les robinets d'arrivée d'eau et les tuyaux d'évacuation restent accessibles en permanence. En cas de réparation de l'appareil par un prestataire de services non agréé, par l'utilisateur lui-même ou par toute autre personne non professionnelle, Samsung ne saura être tenue pour responsable des dommages subis par l'appareil, de toute blessure ou tout autre problème avec l'appareil découlant d'une tentative de réparation de l'appareil qui ne serait pas strictement conforme aux présentes instructions de réparation et de maintenance. Tout dommage subi par l'appareil en raison d'une tentative de réparation de l'appareil par une autre personne qu'un prestataire de services agréé Samsung ne sera pas couvert par la garantie. Mises en garde concernant l'installation ATTENTION Cet appareil doit être positionné de façon à permettre l'accès à la che d'alimentation.

• Le non-respect de cette consigne risque d'entraîner une électrocution en cas de fuite de courant. Installez l'appareil sur un sol plan et solide, capable de supporter son poids.

• Le non-respect de cette consigne peut entraîner des vibrations, des mouvements, des bruits anormaux ou des problèmes avec l'appareil. Avertissements importants concernant l'utilisation AVERTISSEMENT En cas d'inondation, coupez immédiatement l'alimentation en eau et l'alimentation électrique et contactez votre centre de réparation le plus proche.

• Ne touchez pas la che d'alimentation avec les mains mouillées.

• Vous risqueriez de vous électrocuter. Si l'appareil émet des bruits anormaux ou dégage une odeur de brûlé ou de la fumée, débranchez immédiatement le cordon d'alimentation et contactez votre centre de réparation le plus proche.

• Le non-respect de cette consigne peut entraîner une électrocution ou un incendie. En cas de fuite de gaz (propane, GPL, etc.), aérez immédiatement sans toucher à la che d'alimentation. Ne touchez pas l'appareil ou le cordon d'alimentation.

• N'utilisez pas de ventilateur.

• Une étincelle peut entraîner une explosion ou un incendie. Untitled-2 8 2020-08-12 3:49:26Français Français 9 Avant de mettre l'appareil au rebut, retirez le levier du hublot du lave-linge.

• Si un enfant venait à être piégé à l'intérieur de l'appareil, il risquerait de s'asphyxier. Assurez-vous de retirer l'emballage (mousse, polystyrène) xé au bas du lave-linge avant d'utiliser celui-ci. Ne lavez jamais de linge ayant été en contact avec de l'essence, du kérosène, du benzène, du diluant de peinture, de l'alcool ou toute autre substance inammable ou explosive.

• Cela pourrait entraîner une électrocution, un incendie ou une explosion. Ne forcez pas l'ouverture du hublot pendant le fonctionnement de l'appareil (lavage à haute température/séchage/ essorage).

• L'eau qui s'échapperait du lave-linge risquerait de provoquer des brûlures ou de rendre le sol glissant. Cela pourrait entraîner des blessures.

• L'ouverture forcée du hublot peut entraîner des dommages sur l'appareil ou des blessures. Ne touchez pas la che d'alimentation avec les mains mouillées.

• Cela pourrait entraîner une électrocution. Si l'appareil est en cours d'utilisation, ne le mettez pas hors tension en débranchant son cordon d'alimentation.

• Le fait de rebrancher le cordon d'alimentation sur la prise murale peut provoquer une étincelle et entraîner une électrocution ou un incendie. Ne laissez pas les enfants monter dans ou sur l'appareil.

• Cela pourrait entraîner une électrocution, des brûlures ou des blessures. N'insérez pas votre main ou un objet métallique sous le lave-linge lorsqu'il est en cours de fonctionnement.

• Cela pourrait entraîner des blessures. Ne débranchez pas l'appareil en tirant le cordon d'alimentation. Tenez toujours fermement la che d'alimentation et tirez-la tout droit pour la retirer de la prise.

• Un cordon d'alimentation endommagé risque de provoquer un court-circuit, un incendie et/ou une électrocution. Ne tentez pas de réparer, de démonter ou de modier l'appareil vous-même.

• N'utilisez pas de fusible (cuivre, l d'acier, etc.) autre que le fusible standard.

• Lorsque l'appareil doit être réparé ou réinstallé, contactez votre centre de réparation le plus proche.

• Le non-respect de cette consigne peut entraîner une électrocution, un incendie, des problèmes avec l'appareil ou des blessures. Si le tuyau d'arrivée d'eau se détache du robinet d'eau et inonde l'appareil, débranchez le cordon d'alimentation.

• Le non-respect de cette consigne peut entraîner une électrocution ou un incendie. Débranchez le cordon d'alimentation lorsque l'appareil n'est pas utilisé pendant des périodes prolongées ou lors d'orages violents.

• Le non-respect de cette consigne peut entraîner une électrocution ou un incendie. Si une substance étrangère pénètre dans l'appareil, débranchez le cordon d'alimentation et contactez votre service clientèle Samsung le plus proche.

• Cela pourrait entraîner une électrocution ou un incendie. Untitled-2 9 2020-08-12 3:49:26Français Consignes de sécurité Français10 Ne laissez pas les enfants (ou les animaux domestiques) jouer sur ou dans le lave-linge. Le hublot du lave-linge ne s'ouvre pas facilement de l'intérieur ; un enfant peut donc se blesser gravement s'il est enfermé dans l'appareil. Mises en garde concernant l'utilisation ATTENTION Lorsque le lave-linge est contaminé par des corps étrangers (par ex. produit de nettoyage, salissures, résidus alimentaires, etc.), débranchez le cordon d'alimentation et nettoyez le lave-linge à l'aide d'un chiffon doux humide.

• À défaut, une décoloration, une déformation, des dommages ou de la rouille peuvent apparaître. La vitre du hublot peut se casser en cas d'impact fort. Utilisez le lave-linge avec précaution.

• Si la vitre du hublot est cassée, il existe un risque de blessure. Ouvrez lentement le robinet d'eau après une longue période d'inutilisation, un problème d'arrivée d'eau ou le raccordement du tuyau d'arrivée d'eau.

• La pression d'air dans le tuyau d'arrivée d'eau ou dans la canalisation d'eau peut endommager une pièce de l'appareil ou entraîner une fuite d'eau. En cas d'erreur de vidange durant un cycle, vériez s'il y a un problème de vidange.

• En cas d'inondation due à un problème de vidange, il existe un risque d'électrocution ou d'incendie. Introduisez complètement le linge dans le lave-linge an qu'il ne reste pas coincé dans le hublot.

• Si du linge reste coincé dans le hublot, cela risque d'endommager le linge ou le lave-linge ou de provoquer une fuite d'eau. Coupez l'arrivée d'eau lorsque le lave-linge n'est pas en cours d'utilisation.

• Assurez-vous que les vis sur le raccord du tuyau d'arrivée d'eau sont correctement serrées. Veillez à ce que le joint en caoutchouc et la vitre du hublot ne soient pas contaminés par des corps étrangers (par ex. résidus, ls, cheveux, etc.).

• Si des substances étrangères sont prises dans le hublot ou si ce dernier ne se ferme pas correctement, une fuite d'eau peut survenir. Ouvrez le robinet d'eau et vériez que le raccord du tuyau d'arrivée d'eau est fermement serré et qu'il n'y a aucune fuite d'eau avant d'utiliser l'appareil.

• Si les vis sur le raccord du tuyau d'arrivée d'eau sont desserrées, une fuite d'eau peut survenir. L'appareil que vous avez acheté est prévu pour une utilisation domestique uniquement. L'utilisation à des ns professionnelles est considérée comme une utilisation inappropriée de l'appareil. Dans ce cas, l'appareil ne sera pas couvert par la garantie standard prévue par Samsung et Samsung ne saura en aucun cas être tenue pour responsable en cas de dysfonctionnements ou dommages résultant d'une utilisation inappropriée. Ne montez pas sur l'appareil et ne placez pas d'objets (par ex. linge, bougies allumées, cigarettes allumées, vaisselle, produits chimiques, objets métalliques, etc.) sur l'appareil.

• Cela pourrait entraîner une électrocution, un incendie, des problèmes avec l'appareil ou des blessures. Untitled-2 10 2020-08-12 3:49:26Français Français 11 Ne pulvérisez pas de substance volatile, telle que de l'insecticide, sur la surface de l'appareil.

• En plus d'être nocive pour l'être humain, elle peut également entraîner une électrocution, un incendie ou des problèmes avec l'appareil. Ne placez pas d'objets générant un champ électromagnétique à proximité du lave-linge.

• Ceci pourrait entraîner des blessures dues à un dysfonctionnement. L'eau vidangée durant un cycle de séchage ou de lavage à haute température est chaude. Ne touchez pas cette eau.

• Cela pourrait entraîner des brûlures ou des blessures. Le temps de vidange peut varier selon la température de l'eau. Si la température de l'eau est trop élevée, le processus de vidange commence une fois que l'eau a refroidi. Ne lancez pas de cycle de lavage, d'essorage ou de séchage pour des sièges, tapis ou vêtements imperméables (*), sauf si votre appareil possède un cycle spécial pour ce genre d'articles. (*) : linge de lit en laine, vêtements de pluie, vestes de pêche, pantalons de ski, sacs de couchage, protections de lange, vêtements de sudation, bâches pour vélos, motos et voitures, etc.

• Ne lavez pas de tapis épais ou durs même s'ils portent le symbole de lave-linge sur leur étiquette d'entretien. Les vibrations anormales ainsi provoquées risquent d'entraîner des blessures ou des dommages sur le lave- linge, les murs, le sol ou le linge.

• Ne lavez pas de lingettes jetables ou de paillassons ayant des dos en caoutchouc. Les dos en caoutchouc sont susceptibles de se détacher et d'adhérer à l'intérieur du tambour, ce qui pourrait entraîner un dysfonctionnement tel qu'une erreur de vidange. Ne faites jamais fonctionner le lave-linge sans le tiroir à lessive.

• Ceci pourrait entraîner une électrocution ou des blessures en cas de fuite d'eau. Ne touchez pas l'intérieur du tambour durant ou juste après un cycle de séchage car il est encore chaud.

• Cela pourrait entraîner des brûlures. La vitre du hublot devient chaude pendant le lavage et le séchage. Par conséquent, ne touchez pas la vitre du hublot. De même, ne laissez pas les enfants jouer autour du lave-linge ou toucher la vitre du hublot.

• Cela pourrait entraîner des brûlures. N'insérez pas votre main dans le tiroir à lessive.

• Ceci pourrait entraîner des blessures si votre main reste bloquée par le système d'ajout de lessive. Lorsque vous utilisez de la lessive en poudre, retirez le compartiment à lessive liquide (modèles applicables uniquement).

• En cas de non-respect de cette consigne, une fuite d'eau peut survenir à l'avant du tiroir à lessive. Ne placez pas d'objets (par ex. chaussures, résidus alimentaires, animaux) autres que du linge dans le lave-linge.

• Ceci pourrait endommager le lave-linge et provoquer des vibrations anormales entraînant des blessures, voire la mort dans le cas d'animaux domestiques. N'actionnez pas les boutons à l'aide d'objets tranchants tels que des aiguilles, des couteaux, vos ongles, etc.

• Cela pourrait entraîner une électrocution ou des blessures. Untitled-2 11 2020-08-12 3:49:26Français Consignes de sécurité Français12 Ne lavez pas de linge entré en contact avec des huiles, crèmes ou lotions généralement utilisées dans les salons de beauté ou de massage.

• Ceci pourrait provoquer une déformation du joint en caoutchouc et donc une fuite d'eau. Ne laissez pas d'objets métalliques (par ex. épingles de sûreté, à cheveux, etc.) ou d'agent de chlorage dans le tambour pendant des périodes prolongées.

• Ceci pourrait entraîner l'apparition de rouille sur le tambour.

• Si de la rouille commence à se former à la surface du tambour, appliquez un produit de nettoyage (neutre) sur la surface et nettoyez à l'aide d'une éponge. N'utilisez jamais de brosse métallique. N'utilisez pas directement de produits de nettoyage à sec dans l'appareil et ne lavez, ne rincez et n'essorez pas de linge entré en contact avec du produit de nettoyage à sec.

• Risque de combustion ou d'inammation spontanée résultant de la chaleur dégagée par l'oxydation de l'huile. N'utilisez pas l'eau provenant d'appareils de refroidissement/chauffage d'eau.

• Ceci pourrait entraîner des problèmes avec le lave-linge. N'utilisez pas de savon naturel pour les mains dans le lave-linge.

• Si le savon se solidie et s'accumule à l'intérieur du lave-linge, il risque d'entraîner des problèmes avec l'appareil, une décoloration, l'oxydation ou le dégagement de mauvaises odeurs. Placez les chaussettes et les soutiens-gorge dans un let de lavage et lavez-les avec le reste du linge. Ne lavez pas d'articles de grande taille tels que des draps dans un let de lavage.

• En cas de non-respect de cette consigne, des vibrations anormales peuvent se produire et provoquer des blessures. N'utilisez pas de produit de nettoyage solidié.

• S'il s'accumule dans le lave-linge, une fuite d'eau peut en résulter. Assurez-vous que toutes les poches des vêtements à laver sont vides.

• Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres, peuvent occasionner d'importants dégâts à l'appareil. Évitez de laver des vêtements comportant de grandes boucles, des boutons ou d'autres accessoires métalliques lourds. Triez le linge par couleur en fonction de la solidité de la couleur et sélectionnez le cycle, la température d'eau et les fonctions supplémentaires recommandés.

• En cas de non-respect de cette consigne, cela pourrait entraîner une décoloration ou une détérioration des tissus. Veillez à ce que les doigts des enfants ne soient pas pris dans le hublot lorsque vous le fermez.

• Le non-respect de cette consigne peut entraîner des blessures. Pour éviter la formation de mauvaises odeurs ou de moisissures, laissez le hublot ouvert après un cycle de lavage an de laisser le tambour sécher. Pour éviter l'accumulation de calcaire, laissez le tiroir à lessive ouvert après un cycle de lavage et séchez l'intérieur. Untitled-2 12 2020-08-12 3:49:26Français Français 13 Avertissements importants concernant le nettoyage AVERTISSEMENT Ne nettoyez pas l'appareil en pulvérisant directement de l'eau dessus. N'utilisez pas de produit de nettoyage agressif. N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil.

• Cela pourrait entraîner une décoloration, une déformation, des dommages, une électrocution ou un incendie. Avant d'effectuer une opération de nettoyage ou de maintenance, débranchez l'appareil de la prise murale.

• Le non-respect de cette consigne peut entraîner une électrocution ou un incendie. Instructions concernant les déchets DEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spéciques à l'appareil (par ex. la réglementation REACH, ainsi que celles relatives aux DEEE et batteries), rendez-vous sur notre page relative au développement durable accessible via www.samsung.com. Untitled-2 13 2020-08-12 3:49:26Français Français14 Installation Respectez attentivement ces instructions pour garantir une installation correcte du lave-linge et éviter tout accident lorsque vous faites la lessive. Ce qui est inclus Assurez-vous que toutes les pièces sont incluses dans l'emballage de l'appareil. Si vous rencontrez un problème avec votre lave-linge ou les pièces, contactez un centre de service clientèle local de Samsung ou le magasin vous ayant vendu l'appareil.

01 Manette d'ouverture 02 Tiroir à lessive 03 Panneau de commande 04 Hublot 05 Tambour 06 Filtre à impuretés 07 Tuyau de vidange d'urgence 08 Capot du ltre 09 Dessus du lave-linge 10 Prise d'alimentation 11 Tuyau de vidange 12 Pieds réglables Untitled-2 14 2020-08-12 3:49:27Français Français 15 Clé Cache-boulons Guide de tuyau Tuyau d'arrivée d'eau froide Tuyau d'arrivée d'eau chaude Compartiment à lessive liquide REMARQUE

• Clé : pour retirer les boulons de transport et mettre le lave-linge de niveau.

• Cache-boulons : pour recouvrir les orices après avoir retiré les boulons de transport. Le nombre de cache- boulons fournis (entre 3 et 6) dépend du modèle.

• Guide de tuyau : pour suspendre le tuyau de vidange dans le tuyau d'évacuation ou le lavabo.

• Tuyau d'arrivée d'eau froide/chaude : pour permettre l'arrivée d'eau dans le lave-linge. (Le tuyau d'arrivée d'eau chaude n'est destiné qu'aux modèles applicables.)

• Compartiment à lessive liquide : insérez-le dans le bac à lessive pour pouvoir utiliser de la lessive liquide. Untitled-2 15 2020-08-12 3:49:27Français Installation Français16 Conditions d'installation Alimentation électrique et mise à la terre

• 220-240 V CA / 50 Hz - un fusible ou un disjoncteur est requis.

• Utilisez un circuit de branchement individuel spécique au lave-linge Pour assurer une mise à la terre correcte, votre lave-linge est équipé d'un cordon doté d'une prise à trois broches avec conducteur de terre destinée à être branchée sur une prise murale correctement installée et reliée à la terre. En cas de doute, demandez à un électricien qualié ou à un réparateur de vérier si l'appareil est correctement mis à la terre. Ne modiez pas la prise fournie. Si elle ne correspond pas à la prise secteur, faites installer une prise correctement reliée à la terre par un électricien qualié. AVERTISSEMENT

• N'UTILISEZ PAS de rallonge avec cet appareil.

• Utilisez uniquement le cordon d'alimentation fourni avec le lave-linge.

• NE RELIEZ PAS un conducteur de terre à une canalisation de plomberie en plastique, une conduite de gaz ou une canalisation d'eau chaude.

• Un branchement incorrect des conducteurs peut créer un risque d'électrocution. Arrivée d'eau Pour ce lave-linge, la pression d'eau doit être comprise entre 50 et 800 kPa. Une pression d'eau inférieure à 50 kPa risque d'empêcher la vanne d'arrivée d'eau de se fermer correctement et la durée de remplissage risque d'augmenter, entraînant ainsi l'arrêt du lave- linge. Les robinets d'arrivée d'eau doivent se trouver à moins de 120 cm de l'arrière de votre lave-linge an que les tuyaux d'arrivée d'eau fournis puissent atteindre l'appareil. Pour réduire le risque de fuite :

• Faites en sorte que les robinets d'arrivée d'eau soient facilement accessibles.

• Fermez les robinets lorsque vous n'utilisez pas le lave-linge.

• Vériez régulièrement l'absence de toute fuite au niveau des raccords des tuyaux d'arrivée d'eau. ATTENTION Avant d'utiliser votre lave-linge pour la première fois, vériez l'absence de fuites au niveau des raccords avec la vanne d'arrivée d'eau et les robinets. Vidange Samsung conseille d'utiliser un conduit vertical de 60 à 90 cm. Le tuyau de vidange doit être introduit dans le collier de serrage puis dans le conduit vertical et ce dernier doit entièrement recouvrir le tuyau de vidange. Untitled-2 16 2020-08-12 3:49:27Français Français 17 Sol Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol est en bois, il est possible que vous deviez le renforcer an de réduire les vibrations et/ou les problèmes de déséquilibre. La présence de moquette ou de surfaces molles peut entraîner des vibrations, ainsi qu'un léger déplacement de votre lave-linge durant l'essorage. ATTENTION N'installez JAMAIS votre lave-linge sur une plate- forme ou sur une structure fragile. Température de l'eau N'installez pas votre lave-linge dans une pièce où la température est susceptible de descendre en dessous de zéro degré, car l'eau restant dans les vannes d'arrivée d'eau, les pompes ou les tuyaux risquerait de geler. Si de l'eau venait à geler dans les conduites, les courroies, la pompe et d'autres composants du lave- linge pourraient être endommagés. Installation dans une niche ou un placard Dégagement minimal pour une stabilité optimale : Côtés 25 mm Haut 25 mm Arrière 50 mm Avant 550 mm Si le lave-linge et un sèche-linge sont tous deux installés au même endroit, veillez à laisser un espace libre d'au moins 550 mm à l'avant de la niche ou du placard. Installé seul, votre lave-linge ne nécessite pas d'aération spécique. Untitled-2 17 2020-08-12 3:49:27Français Installation Français18 Installation étape par étape ÉTAPE 1 Choisir un emplacement Choix de l'emplacement :

• une surface dure et de niveau, sans moquette ou autre revêtement de sol susceptible d'obstruer l'aération ;

• un emplacement éloigné de la lumière directe du soleil ;

• une pièce dont la ventilation et le câblage sont appropriées ;

• la température ambiante est toujours supérieure au point de congélation (0 °C) ;

• éloigné de toute source de chaleur ; ÉTAPE 2 Enlever les vis de transport Déballez l'appareil et retirez toutes les vis de transport. REMARQUE Le nombre de boulons de transport peut varier selon le modèle. AVERTISSEMENT

• Les matériaux d'emballage peuvent être dangereux pour les enfants. Tenez tous les matériaux d'emballage (sacs en plastique, polystyrène, etc.) hors de portée des enfants.

• Pour éviter les blessures, recouvrez les orices avec des cache-boulons après avoir retiré les boulons de transport. Ne déplacez pas le lave-linge si les boulons de transport ne sont pas en place. Installez les boulons de transport avant de déplacer le lave-linge à un autre endroit. Conservez les boulons de transport en lieu sûr pour une utilisation ultérieure. Untitled-2 18 2020-08-12 3:49:27Français Français 19

1. Repérez les boulons de transport (entourés sur

l'illustration) situés à l'arrière du lave-linge. ATTENTION Ne retirez pas la vis (A) qui maintient en place le collier de serrage du tuyau.

2. À l'aide de la clé fournie, desserrez tous les boulons de

transport en les faisant tourner dans le sens antihoraire. REMARQUE Vous devez conserver les boulons de transport pour une utilisation ultérieure. Untitled-2 19 2020-08-12 3:49:28Français Installation Français20

3. Insérez les cache-boulons (B) dans les orices (entourés

sur l'illustration). Untitled-2 20 2020-08-12 3:49:28Français Français 21 ÉTAPE 3 Ajuster les pieds réglables

1. Faites glisser le lave-linge jusqu'à son emplacement

d'installation. Procédez doucement an d'éviter d'endommager les pieds réglables.

2. Mettez le lave-linge de niveau en ajustant manuellement

les pieds réglables.

3. Une fois la mise à niveau effectuée, serrez les écrous à

l'aide de la clé. ATTENTION Lors de l'installation de l'appareil, vériez que les pieds réglables n'appuient pas sur le cordon d'alimentation. ATTENTION Vériez que tous les pieds réglables reposent sur le sol an d'éviter que le lave-linge ne bouge ou ne génère du bruit à cause des vibrations. Ensuite, assurez-vous que le lave-linge ne balance pas. Si le lave-linge ne balance pas, serrez les écrous. Untitled-2 21 2020-08-12 3:49:28Français Installation Français22 ÉTAPE 4 Raccorder le tuyau d'eau Le tuyau d'eau fourni peut varier en fonction du modèle. Veuillez suivre les instructions appropriées pour le tuyau d'eau fourni. Raccordement à un robinet d'eau leté

1. Raccordez le tuyau d'eau au robinet d'eau, puis tournez le

raccord dans le sens horaire comme indiqué.

2. Raccordez l'autre extrémité du tuyau d'eau dans la vanne

d'alimentation en eau située à l'arrière du lave-linge. Tournez le tuyau dans le sens horaire pour le serrer.

3. Ouvrez le robinet d'eau et vériez l'absence de toute

fuite autour des zones de raccordement. En cas de fuites, répétez les étapes ci-dessus. AVERTISSEMENT Si vous observez une fuite d'eau, arrêtez d'utiliser le lave-linge et débranchez-le de l'alimentation électrique. Ensuite, contactez un centre de réparation Samsung local en cas de fuite au niveau du tuyau d'eau, ou avec un plombier en cas de fuite au niveau du robinet d'eau. Dans le cas contraire, cela peut provoquer une électrocution. Untitled-2 22 2020-08-12 3:49:29Français Français 23 ATTENTION Ne tendez pas le tuyau d'eau en forçant. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long. Raccordement à un robinet d'eau non leté

1. Retirez l'adaptateur (A) du tuyau d'eau (B).

2. Utilisez un tournevis cruciforme pour desserrer les quatre

vis de l'adaptateur.

3. Maintenez l'adaptateur et tournez la partie (C) dans le

sens de la èche pour le desserrer de 5 mm (*).

4. Insérez l'adaptateur sur le robinet d'eau, puis serrez les vis

tout en soulevant l'adaptateur.

5. Tournez la partie (C) dans le sens de la èche pour le

6. Tout en tirant vers le bas la partie (D) sur le tuyau d'eau,

raccordez le tuyau d'eau à l'adaptateur. Puis, relâchez la partie (D). Le tuyau s'enclenche dans l'adaptateur en émettant un son.

7. Pour terminer le raccordement du tuyau d'eau, reportez-

vous aux parties 2 et 3 de la section « Raccordement à un robinet d'eau leté ». REMARQUE

• Après avoir raccordé le tuyau d'eau à l'adaptateur, vériez que le branchement a été correctement effectué en tirant le tuyau d'eau vers le bas.

• Utilisez un type de robinet d'eau standard. Si le robinet est à angle droit ou s'il est trop gros, retirez la bague d'écartement avant d'insérer le robinet dans l'adaptateur. Pour les modèles équipés d'une arrivée d'eau chaude supplémentaire :

1. Raccordez l'extrémité rouge du tuyau d'eau chaude à la

vanne d'arrivée d'eau chaude située à l'arrière du lave- linge.

2. Raccordez l'autre extrémité du tuyau d'eau chaude au

L'Aqua Hose avertit l'utilisateur en cas de risque de fuite d'eau. Il analyse le débit d'eau et le voyant rouge central (A) s'allume lorsqu'il détecte une fuite. REMARQUE L'extrémité du tuyau Aqua Stop doit être raccordée au robinet d'eau et non à la machine. ÉTAPE 5 Positionner le tuyau de vidange Le tuyau de vidange peut être positionné de trois manières différentes :

Sur le bord d'un lavabo. Le tuyau de vidange doit être placé à une hauteur située entre 60 et 90 cm (*). An que le bout du tuyau de vidange reste coudé, utilisez le guide de tuyau en plastique (A) fourni. Fixez le guide au mur à l'aide d'un crochet an d'assurer une évacuation optimale. Untitled-2 25 2020-08-12 3:49:30Français Installation Français26 Dans un tuyau d'évacuation Le tuyau d'évacuation doit être xé à une hauteur comprise entre 60 et 90 cm (*). Il est conseillé d'utiliser un tuyau vertical de 65 cm.

• Pour vous assurer que le tuyau de vidange reste en place, utilisez le guide de tuyau en plastique fourni (reportez- vous à l'illustration).

• Pour éviter de siphonner le ux d'eau pendant la vidange, veillez à insérer le tuyau de vidange à 15 cm de profondeur dans le tuyau d'évacuation.

• Pour éviter que le tuyau de vidange ne bouge trop, xez son guide au mur. Caractéristiques minimales de la conduite d'évacuation :

• Diamètre minimum de 5 cm

• Capacité de débit d'au moins 60 litres par minute Untitled-2 26 2020-08-12 3:49:31Français Français 27 Dans une culotte de tuyau d'évacuation de lavabo La culotte de tuyau d'évacuation doit être située au-dessus du siphon du lavabo, an que l'extrémité du tuyau soit au moins à 60 cm au-dessus du sol. (*) : 60 cm ATTENTION Avant de raccorder le tuyau d'évacuation à la culotte de tuyau d'évacuation de lavabo, retirez le couvercle de cette dernière. ATTENTION Ne placez pas le tuyau de vidange à proximité d'eau stagnante ou sur des surfaces mouillées. L'eau risquerait de reuer dans le lave-linge. ÉTAPE 6 Sous tension Branchez le cordon d'alimentation sur une prise électrique murale agréée de 220-240 V CA / 50 Hz, protégée par un fusible ou un disjoncteur. Ensuite, appuyez sur Marche/Arrêt pour allumer le lave-linge. Untitled-2 27 2020-08-12 3:49:31Français Français28 Avant de démarrer Paramètres initiaux Exécuter la fonction Calibrage (recommandé) La fonction Calibrage permet au lave-linge de calculer précisément le poids du linge. Assurez-vous que le tambour est vide avant d'exécuter la fonction Calibrage.

1. Éteignez, plus rallumez le lave-linge.

2. Maintenez les boutons Temp.

et Arrêt différé simultanément enfoncés pendant 3 secondes pour passer en mode Calibrage. Le message « Cb » s'afche.

3. Appuyez sur Départ/Pause pour lancer le cycle Calibrage.

4. Le tambour tourne pendant environ 3 minutes. (Le sens de rotation du tambour peut varier selon les modèles.)

5. Lorsque le mode de calibrage est terminé, « 0 » apparaît à l'écran et le lave-linge s'éteint automatiquement.

6. Le lave-linge est maintenant prêt à être utilisé.

Instructions de lavage ÉTAPE 1 Trier Triez le linge en fonction de ces critères :

• Symbole textile : séparez le coton, les bres mélangées, les synthétiques, la soie, la laine et les rayonnes.

• Couleurs : séparez le blanc des couleurs.

• Taille : mélangez ensemble des articles de différentes tailles dans le tambour améliore les performances de lavage.

• Sensibilité : lavez les articles délicats séparément, en utilisant le cycle de lavage Easy Iron (Repassage facile) pour les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vériez les étiquettes sur les vêtements. REMARQUE Assurez-vous d'avoir vérié l'étiquette attenante aux vêtements et triez-les en conséquence avant de lancer le lavage. Untitled-2 28 2020-08-12 3:49:31Français Français 29 ÉTAPE 2 Vider les poches Videz toutes les poches des vêtements à laver.

• Les objets métalliques tels que les pièces de monnaie, les épingles et les boucles sur les vêtements sont susceptibles d'endommager les autres articles de votre lessive ainsi que le tambour. Retournez les vêtements ayant des boutons et des broderies.

• Veillez à fermer les fermetures éclair des pantalons et des vestes an de ne pas endommager le tambour. Les fermetures éclair doivent être maintenues fermées à l'aide d'un l.

• Les vêtements pourvus de lanières peuvent s'emmêler avec d'autres vêtements. Veillez à attacher ensemble les lanières avant de lancer le cycle de lavage. ÉTAPE 3 Utiliser un let à linge

• Les soutiens-gorge (lavables à l'eau) doivent être placés dans un let à linge. Les parties métalliques des soutiens-gorge peuvent en effet sortir du soutien-gorge et déchirer le linge.

• Les vêtements légers et de petite taille, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge n.

• Ne lavez pas le let à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales susceptibles d'entraîner des déplacements intempestifs du lave-linge et des blessures. ÉTAPE 4 Prélavage (si nécessaire) Sélectionnez l'option Prélavage pour le cycle sélectionné si le linge est très sale. Lorsque vous sélectionnez l'option Prélavage, assurez-vous de verser de la lessive en poudre dans le compartiment de lavage principal. ÉTAPE 5 Évaluer la capacité de chargement Ne surchargez pas le lave-linge. Une surcharge peut empêcher le lave-linge de laver correctement. Pour connaître la capacité de charge correspondant au type de linge, voir la page 38. REMARQUE Lorsque vous lavez des draps ou des couettes, il se peut que la durée de lavage soit allongée ou que l'efcacité de l'essorage soit moindre. Pour les couettes ou housses de couette, la vitesse du cycle d'essorage maximale recommandée est de 800 tr/min et la capacité de chargement est de 2,0 kg maximum. ATTENTION Le linge mal équilibré peut réduire la performance d'essorage. Untitled-2 29 2020-08-12 3:49:31Français Avant de démarrer Français30 ÉTAPE 6 Appliquer un type de lessive correct La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une lessive qui mousse peu, prévue pour les lave- linge automatiques. REMARQUE

• Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l'eau de votre région. Si vous n'êtes pas sûr de la dureté de votre eau, contactez les autorités locales.

• N'utilisez pas une lessive qui a tendance à se durcir ou se solidier. Ce type de lessive peut subsister après le cycle de rinçage et bloquer la sortie de vidange. ATTENTION Lorsque vous lavez des articles en laine en utilisant le cycle LAINE , utilisez uniquement de la lessive liquide neutre. Si vous utilisez de la lessive en poudre avec le cycle LAINE , celle-ci risque de laisser des traces sur le linge et de le décolorer. Untitled-2 30 2020-08-12 3:49:32Français Français 31 Capsules de lessive Pour obtenir un résultat optimal en utilisant des capsules de lessive, veuillez suivre ces instructions.

1. Placez la capsule au fond du tambour vide, vers l'arrière.

2. Mettez votre linge dans le tambour par-dessus la capsule.

ATTENTION Pour les cycles utilisant de l'eau froide ou les cycles qui se terminent en moins d'une heure, il est recommandé d'utiliser de la lessive liquide. Sinon, la capsule risque de ne pas se dissoudre complètement. Untitled-2 31 2020-08-12 3:49:32Français Avant de démarrer Français32 Recommandation en matière de lessive Les recommandations sont valables pour les plages de températures indiquées dans le tableau des cycles. Recommandée Lessive liquide uniquement – Déconseillée Lessive en poudre uniquement Cycle Lessive Universelle Pour linge délicat et en laine Spéciale ECO 40-60 – – COTON – – SYNTHÉTIQUES – – ANTI-ALLERGÈNES – – EXPRESS 15 MIN – – MIX – – DÉLICAT – LAINE

LAVAGE À FROID – – COULEURS SOMBRES – – DRAPS – – Untitled-2 32 2020-08-12 3:49:32Français Français 33 Instructions relatives au tiroir à lessive Le lave-linge comporte un distributeur à trois compartiments : le compartiment de gauche pour la lessive de lavage principal, le compartiment central pour l'adoucissant et le compartiment de droite pour la lessive de prélavage.

1. Compartiment de prélavage : lessive pour le

prélavage ou amidon.

Compartiment de lavage principal : lessive pour le lavage principal, adoucissant, agent de prétrempage, produit blanchissant et détachant.

Compartiment d'adoucissant : additifs, comme de l'adoucissant. Ne dépassez pas le trait de remplissage maximum (A). REMARQUE L'aspect réel du compartiment d'adoucissant peut varier selon le modèle. ATTENTION

• N'ouvrez pas le tiroir à lessive lorsque le lave-linge fonctionne.

• N'utilisez pas les types de lessive suivants : - Tablettes ou capsules - Boule ou let de lavage

• Pour éviter d'obstruer le compartiment, diluez les doses de lessive ou d'adoucissant concentré(e) dans un peu d'eau avant de les verser dans le bac.

• Lorsque la fonction Arrêt différé est sélectionnée, ne versez pas de lessive directement dans le tambour. En cas de non-respect de ces consignes, votre linge risque d'être décoloré. Utilisez le tiroir à lessive lorsque la fonction Arrêt différé est sélectionnée.

• N'utilisez aucun produit nettoyant pour nettoyer le tambour. Les résidus chimiques dans le tambour détériorent les performances de lavage. Untitled-2 33 2020-08-12 3:49:33Français Avant de démarrer Français34 Pour verser de la lessive dans le tiroir à lessive

1. Ouvrez le tiroir à lessive en le faisant glisser.

2. Versez la lessive dans le

compartiment de lavage principal en suivant les instructions ou recommandations du fabricant. Pour la lessive liquide, voir page 35.

3. Versez l'adoucissant dans le compartiment

d'adoucissant. Ne dépassez pas le trait de remplissage maximum (A). L'adoucissant est ajouté au lavage au cours du rinçage nal.

4. Pour effectuer un prélavage, versez une dose de lessive

de prélavage dans le compartiment de prélavage en suivant les instructions ou recommandations du fabricant.

5. Fermez le tiroir à lessive.

Untitled-2 34 2020-08-12 3:49:33Français Français 35 ATTENTION

• Ne versez pas de lessive en poudre dans le compartiment à lessive liquide.

• Diluez votre adoucissant concentré dans un peu d'eau avant de le verser dans le compartiment approprié.

• Ne versez pas de lessive de lavage principal dans le compartiment d'adoucissant. Utilisation de lessive liquide (modèles applicables uniquement)

Insérez d'abord le bac à lessive liquide dans le compartiment de lavage principal. Versez ensuite de la lessive liquide dans le bac en veillant à ne pas dépasser le trait de remplissage maximum (A). ATTENTION

• Ne dépassez pas le trait de remplissage maximum gravé à l'intérieur du bac.

• Retirez le bac à lessive liquide si vous utilisez de la lessive en poudre. REMARQUE

• Insérez le compartiment à lessive liquide uniquement après avoir retiré le tiroir à lessive du lave-linge en appuyant sur la manette d'ouverture (A).

• Après le lavage, il se peut qu'il y ait encore un peu de lessive liquide dans le tiroir à lessive. Untitled-2 35 2020-08-12 3:49:34Français Français36 Opérations Panneau de commande

01 Sélecteur de cycle Tournez la molette pour sélectionner un cycle. 02 Écran L'écran afche des informations sur le déroulement de la programmation et sur le temps restant, ou encore un code d'erreur le cas échéant. 03 Temp. Permet de modier la température de l'eau du cycle sélectionné. 04 Rinçage Permet de modier le nombre de rinçages pour le cycle actuel. Vous pouvez régler jusqu'à 5 rinçages, en fonction du cycle. 05 Essorage Permet de modier la vitesse d'essorage du cycle sélectionné.

• Arrêt cuve pleine (aucun voyant) : le dernier cycle de rinçage est suspendu an que le linge trempe dans l'eau. Pour décharger le tambour, lancez un cycle de vidange ou d'essorage. - Pour utiliser l'option Arrêt cuve pleine, appuyez plusieurs fois sur Essorage jusqu'à ce que tous les voyants de l'option Essorage s'éteignent.

• Sans essorage : le lave-linge ne lance aucun cycle d'essorage après la dernière vidange. - Pour utiliser l'option Sans essorage, appuyez plusieurs fois sur Essorage jusqu'à ce que le voyant de l'option ( ) s'allume. 06 Options Permet de sélectionner une option parmi Intensif, Prélavage et Rinçage+. Appuyez à nouveau dessus pour désélectionner. 07 Anti-tache Permet d'activer ou de désactiver la fonction Anti-tache. Cette fonction permet de retirer un grand nombre de taches tenaces. 08 Arrêt différé La fonction Arrêt différé vous permet de dénir l'heure de n du cycle sélectionné. En fonction des réglages que vous avez dénis, l'heure de départ sera du cycle sera calculée par la logique interne de la machine. Par exemple, ce réglage est utile pour programmer votre machine pour terminer un lavage au moment où vous revenez chez vous après le travail.

• Appuyez plusieurs fois sur le bouton pour sélectionner les heures. Untitled-2 36 2020-08-12 3:49:35Français Français 37 09 Repassage facile Permet de réduire les plis lors du cycle d'essorage an que votre linge puisse être repassé facilement.

• La fonction Repassage facile est disponible uniquement pour les cycles de lavage suivants : ECO 40-60, COTON, SYNTHÉTIQUES, ANTI-ALLERGÈNES,

MIX, LAVAGE À FROID, COULEURS SOMBRES, DRAPS

10 Marche/Arrêt Appuyez sur ce bouton pour mettre le lave-linge sous et hors tension. 11 Départ/Pause Appuyez sur ce bouton pour démarrer ou arrêter le fonctionnement. *(3 sec) : maintenez enfoncé pendant 3 secondes. Étapes simples pour démarrer

1. Appuyez sur Marche/Arrêt pour allumer le lave-linge.

2. Tournez le sélecteur de cycle pour sélectionner un cycle.

3. Modiez les paramètres du cycle (Temp.

et Essorage ) selon les besoins.

4. Pour ajouter une option, appuyez sur Options

. Appuyez à nouveau sur le bouton pour sélectionner l'option souhaitée.

5. L'appareil est doté de boutons faciles d'accès pour Anti-tache

, Arrêt différé et Repassage facile pour plus de commodité. Si vous souhaitez utiliser l'une de ces options, appuyez sur le bouton correspondant.

6. Appuyez sur Départ/Pause.

Pour modier le cycle durant le fonctionnement

1. Appuyez sur Départ/Pause pour interrompre le fonctionnement.

2. Sélectionnez un autre cycle.

3. Appuyez à nouveau sur Départ/Pause pour commencer le nouveau cycle.

Untitled-2 37 2020-08-12 3:49:35Français Opérations Français38 Présentation des cycles Cycles standard Cycle Description Charge maximale (kg) 9 kg 8 kg 7 kg ECO 40-60

• Pour laver en même temps des articles en coton normalement sales, étant déclarés comme lavables à 40 °C ou à 60 °C. Ce cycle est utilisé pour évaluer la conformité à la législation d'écoconception de l'UE.

• Ce cycle est réglé comme cycle par défaut. Maxi. Maxi. Maxi. COTON

• Pour les vêtements en coton, les draps, les sous- vêtements, les serviettes ou les t-shirts. La durée de lavage et le nombre de cycles de rinçage s'adaptent automatiquement à la charge.

• Pour laver des articles en coton légèrement sales, à une température nominale de 20 °C. Maxi. Maxi. Maxi. SYNTHÉTIQUES

• Pour les tissus en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autre matière similaire.

• Les tissus en coton et en lin qui ont été en contact direct avec la peau, par exemple les sous-vêtements.

• Pour des résultats optimaux en termes d'hygiène, sélectionnez une température d'au moins 60 °C.

• Les cycles vapeur offrent une protection contre les allergies et éliminent les bactéries (stérilisation).

• Se caractérise par un processus de rinçage supplémentaire après l'application d'adoucissant sur le linge. Maxi. Maxi. Maxi. VIDANGE/ESSORAGE

• Pour vidanger l'eau présente dans le tambour et exécuter un processus d'essorage supplémentaire an d'éliminer efcacement l'humidité dans le linge. Maxi. Maxi. Maxi. NETTOYAGE TAMBOUR

• Nettoie le tambour en éliminant la saleté et les bactéries à l'intérieur.

• Lancez ce cycle tous les 40 lavages sans ajouter ni lessive ni produit blanchissant. Un message de notication apparaît après 40 lavages.

• Assurez-vous que le tambour est vide.

• N'utilisez aucun produit nettoyant pour nettoyer le tambour.

• Pour le linge peu sale (2,0 kg maximum) dont vous avez besoin rapidement.

• Utilise moins de 20 g de lessive. L'utilisation de plus de 20 g de lessive peut laisser des traces de lessive.

• Si vous utilisez de la lessive liquide, la dose maximale est de 20 ml.

• Pour les charges mixtes composées de tissus en coton et synthétiques.

• Pour les tissus extra-ns, les soutiens-gorge, la lingerie (soie) et autres tissus lavables uniquement à la main.

• Convient aux vêtements en laine lavables en machine pour les charges inférieures à 2,0 kg.

• Le cycle LAINE se caractérise par de petites pulsations et un temps de trempage an d'éviter que les bres de laine ne se froissent/déforment.

• L'utilisation d'une lessive neutre est recommandée.

• Le cycle Eco Bubble à basse température vous aide à réduire votre consommation d'énergie.

• Permet des rinçages supplémentaires et un essorage réduit pour garantir un lavage en douceur du linge et un rinçage soigné.

• Pour un résultat optimal, lavez uniquement 1 type de drap et assurez-vous que la charge est inférieure à 2,0 kg.

• Si vous remplissez le lave-linge domestique ou le lave-linge/sèche-linge domestique à la capacité indiquée par le fabricant pour chaque cycle, cela contribuera à générer des économies d'énergie et d'eau.

• Le niveau de bruit et le taux d'humidité résiduelle sont inuencés par la vitesse d'essorage : plus la vitesse d'essorage est élevée pendant la phase d'essorage, plus le niveau de bruit sera élevé et plus le taux d'humidité résiduelle sera faible.

• Les cycles les plus efcaces en termes de consommation d'énergie sont généralement ceux qui utilisent des températures basses et un temps plus long. Untitled-2 39 2020-08-12 3:49:35Français Opérations Français40 Options Option Description Prélavage

• Cela ajoute un cycle de lavage préliminaire avant le cycle de lavage principal. Intensif

• Pour du linge très sale. La durée de chaque cycle est plus longue que d'habitude. Arrêt différé Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un départ différé de 1 à 19 heures (par tranches d'une heure). L'heure afchée correspond à celle à laquelle le lavage se terminera.

1. Sélectionnez un cycle. Puis modiez les paramètres du cycle si nécessaire.

2. Appuyez plusieurs fois sur Arrêt différé

jusqu'à ce que l'heure de n souhaitée soit réglée.

3. Appuyez sur Départ/Pause.

Le voyant correspondant s'allume en indiquant l'heure.

4. Pour annuler la fonction Arrêt différé

, redémarrez le lave-linge en appuyant sur Marche/Arrêt. Exemple de situation réelle Vous souhaitez qu'un cycle de deux heures soit terminé dans 3 heures. Pour cela, ajoutez l'option Arrêt différé au cycle actuel avec le réglage de 3 heures, puis appuyez sur Départ/Pause à 14h00. Une fois cela fait, que se passe-t- il ? Le lave-linge démarre son fonctionnement à 15h00, puis termine à 17h00. Voici la chronologie de cet exemple. 14h00 Dénissez la fonction Arrêt différé sur 3 heures 15h00 Départ 17h00 Fin Untitled-2 40 2020-08-12 3:49:36Français Français 41 Paramètres Sécu. enfant Pour éviter les accidents impliquant des enfants, la fonction Sécu. enfant verrouille tous les boutons à l'exception de Marche/Arrêt.

• Pour activer la fonction Sécu. enfant, maintenez les boutons Temp. et Essorage simultanément enfoncés pendant 3 secondes.

• Pour désactiver la fonction Sécu. enfant, maintenez les boutons Temp. et Essorage simultanément enfoncés pendant 3 secondes. REMARQUE

• Si la fonction Sécu. enfant est activée, vous devez tout d'abord désactiver la fonction Sécu. enfant si vous souhaitez ajouter de la lessive ou du linge.

• Votre réglage sera maintenu même après le redémarrage du lave-linge. Marche/Arrêt son Vous pouvez activer ou désactiver le son des touches. Votre réglage reste actif après le redémarrage de l'appareil.

• Pour désactiver le son, maintenez les boutons Essorage et Options simultanément enfoncés pendant 3 secondes.

• Pour activer le son, maintenez à nouveau les boutons enfoncés pendant 3 secondes. Untitled-2 41 2020-08-12 3:49:36Français Français42 Maintenance Maintenez le lave-linge propre an d'éviter de dégrader ses performances et de préserver sa durée de vie. Nettoyage tambour Lancez ce cycle régulièrement pour nettoyer le tambour en éliminant les bactéries qu'il contient. Ce cycle chauffe l'eau entre 60 °C et 70 °C et élimine également la saleté accumulée au niveau du joint d'étanchéité en caoutchouc du hublot.

1. Appuyez sur Marche/Arrêt pour allumer le lave-linge.

2. Tournez le sélecteur de cycle pour sélectionner NETTOYAGE TAMBOUR.

3. Maintenez le bouton Départ/Pause enfoncé.

• La température de l'eau pour le cycle NETTOYAGE TAMBOUR est réglée à 70 °C et ne peut pas être modiée.

• Il est recommandé de lancer le cycle NETTOYAGE TAMBOUR une fois tous les 40 lavages.

• Pour éviter la formation de tartre, ajoutez la quantité appropriée de lessive en fonction de la dureté de votre eau locale ou ajoutez un additif adoucisseur d'eau avec la lessive. Rappel NETTOYAGE TAMBOUR Selon le modèle, le rappel NETTOYAGE TAMBOUR correspond soit à une icône, soit à un voyant. Pour les modèles avec des icônes, l'icône s'allume sur le panneau de commande. Pour les modèles avec des voyants, le voyant s'allume à côté du bouton NETTOYAGE TAMBOUR ou dans la zone d'options du panneau de commande.

• Le rappel NETTOYAGE TAMBOUR clignote sur le panneau de commande tous les 40 lavages. Il est recommandé de lancer le cycle NETTOYAGE TAMBOUR régulièrement.

• Lorsque vous voyez clignoter ce rappel pour la première fois, vous pouvez l'ignorer 6 fois de suite. À partir du 7 ème lavage, le rappel n'apparaît plus. Toutefois, il réapparaît à nouveau au 40 ème lavage.

• Même une fois le dernier cycle terminé, le message « 0 » peut rester afché.

• Vous pouvez enregistrer le nombre d'exécutions du cycle NETTOYAGE TAMBOUR en appuyant sur le bouton Marche/Arrêt. Cette action n'entraîne pas l'arrêt ou la mise hors tension de l'appareil ; elle ne fait qu'afcher le nombre de cycles.

• Même si le message « 0 » ne disparaît pas, l'appareil fonctionne normalement.

• Nous vous recommandons de lancer le cycle régulièrement pour des questions d'hygiène. Untitled-2 42 2020-08-12 3:49:36Français Français 43 Smart Check Pour activer cette fonction, vous devez tout d'abord télécharger l'application Samsung Smart Washer sur Play Store ou sur App Store (Magasin des applications), puis l'installer sur un périphérique mobile muni d'un appareil photo. La fonction Smart Check a été optimisée pour les séries Galaxy et iPhone (modèles compatibles uniquement).

1. Lorsque le lave-linge détecte un problème, un code d'information s'afche sur l'écran. Pour passer en mode

Smart Check, maintenez les boutons Options et Arrêt différé simultanément enfoncés pendant 3 secondes.

2. Le lave-linge démarre la procédure d'autodiagnostic et afche un code d'information lorsqu'un problème est

3. Lancez l'application Samsung Smart Washer sur votre appareil mobile et appuyez légèrement sur Smart Check.

4. Placez le périphérique mobile à proximité de l'écran du lave-linge de sorte que le périphérique mobile et le

lave-linge soient l'un en face de l'autre. Ensuite, le code d'information sera automatiquement reconnu par l'application.

5. Lorsque le code d'information a été correctement reconnu, l'application fournit des informations détaillées sur

le problème et indique les mesures à prendre. REMARQUE

• Le nom de la fonction, Smart Check, peut varier selon la langue.

• Si de la lumière est rééchie sur l'écran du lave-linge, l'application peut ne pas reconnaître le code d'information.

• Si l'application ne reconnait pas le code Smart Check à plusieurs reprises, saisissez le code d'information manuellement sur l'écran de l'application. Untitled-2 43 2020-08-12 3:49:36Français Maintenance Français44 Vidange d'urgence En cas de coupure de courant, vidangez l'eau à l'intérieur du tambour avant de retirer le linge.

1. Mettez le lave-linge hors tension et débranchez-le de la

2. Appuyez doucement sur la zone supérieure du cache du

ltre (A) pour l'ouvrir.

3. Placez un grand bac vide autour du cache et tirez le tuyau

de vidange d'urgence jusqu'au bac tout en maintenant en place le bouchon du tuyau (B).

4. Ouvrez le bouchon du tuyau et laissez l'eau s'écouler du

tuyau de vidange d'urgence (C) dans le bac.

5. Lorsque vous avez terminé, fermez le bouchon du tuyau

et réinsérez le tuyau. Puis, fermez le capot du ltre. REMARQUE Utilisez un grand bac car la quantité d'eau dans le tambour peut être plus importante que vous ne pensez. Untitled-2 44 2020-08-12 3:49:37Français Français 45 Nettoyage Surface du lave-linge Utilisez un chiffon doux avec un produit d'entretien ménager non abrasif. Ne pulvérisez pas d'eau sur le lave-linge. Filtre à maille Nettoyez le ltre à maille du tuyau d'eau une ou deux fois par an.

1. Éteignez le lave-linge et débranchez le cordon

2. Fermez le robinet d'eau.

3. Desserrez et débranchez le tuyau d'eau à l'arrière du

lave-linge. Recouvrez le tuyau d'un chiffon pour éviter des projections d'eau.

4. Utilisez une pince pour retirer le ltre à maille de

l'intérieur de la vanne d'alimentation en eau.

5. Immergez le ltre à maille entièrement dans l'eau de

sorte à ce que le raccord leté soit également sous l'eau.

6. Séchez le ltre à maille complètement à l'ombre.

7. Réinsérez le ltre à maille dans la vanne d'alimentation

en eau et rebranchez le tuyau d'eau sur la vanne d'alimentation en eau.

8. Ouvrez le robinet d'eau.

REMARQUE Si le ltre à maille est bouché, le code d'information « 4C » apparaît sur l'écran. Untitled-2 45 2020-08-12 3:49:37Français Maintenance Français46 Filtre à impuretés Nettoyez le ltre à impuretés deux fois par mois pour prévenir son obstruction. Une obstruction du ltre à impuretés peut réduire l'effet de bulles.

1. Éteignez le lave-linge et débranchez le cordon

2. Vidangez le reste d'eau contenu dans le tambour.

Reportez-vous à la section « Vidange d'urgence ».

3. Appuyez doucement sur la zone supérieure du cache du

4. Tournez le bouton du ltre à impuretés vers la gauche et

vidangez le reste d'eau.

5. Nettoyez le ltre à impuretés à l'aide de brosses souples.

Assurez-vous que l'hélice de la pompe de vidange située derrière le ltre n'est pas bloquée.

6. Réinsérez le ltre à impuretés et tournez son bouton vers

• Certains ltres à impuretés sont dotés d'un bouton de sécurité conçu pour éviter les accidents impliquant des enfants. Pour déverrouiller le bouton de sécurité du ltre à impuretés, enfoncez le bouton et tournez-le dans le sens antihoraire. Le mécanisme de ressort du bouton de sécurité aide à ouvrir le ltre.

• Pour verrouiller le bouton de sécurité du ltre à impuretés, tournez-le dans le sens horaire. Le ressort émet un cliquetis qui est normal. REMARQUE Si le ltre à impuretés est obstrué, le code d'information « 5C » apparaît à l'écran. ATTENTION

• Assurez-vous que le bouton du ltre est correctement fermé après avoir nettoyé le ltre. Dans le cas contraire, cela peut provoquer une fuite.

• Assurez-vous que le ltre est correctement inséré après l'avoir nettoyé. Dans le cas contraire, cela peut causer une défaillance opérationnelle ou une fuite. Untitled-2 46 2020-08-12 3:49:38Français Français 47 Tiroir à lessive

1. Tout en maintenant enfoncée la manette d'ouverture

(A) située à l'intérieur du tiroir, faites glisser le tiroir pour l'ouvrir.

2. Retirez la manette d'ouverture et le compartiment à

lessive liquide du tiroir.

3. Nettoyez les composants du tiroir à l'eau courante à l'aide

d'une brosse souple.

4. Nettoyez le compartiment du tiroir à l'aide d'un goupillon

pour éliminer les résidus de lessive et le tartre sur le compartiment du tiroir.

5. Réinsérez la manette d'ouverture et le compartiment à

lessive liquide dans le tiroir.

6. Poussez le tiroir à lessive à l'intérieur pour le fermer.

REMARQUE Pour retirer la lessive restante, lancez un cycle RINÇAGE+ESSORAGE en laissant le tambour vide. Untitled-2 47 2020-08-12 3:49:38Français Maintenance Français48 Reprise du fonctionnement après du gel Le lave-linge peut geler lorsque la température descend en-dessous de 0 °C.

1. Éteignez le lave-linge et débranchez le cordon d'alimentation.

2. Versez de l'eau chaude sur le robinet d'eau pour assouplir le tuyau d'eau.

3. Débranchez le tuyau d'eau et trempez-le dans de l'eau chaude.

4. Versez de l'eau chaude dans le tambour et laissez-la agir pendant environ 10 minutes.

5. Raccordez le tuyau d'eau au robinet d'eau.

REMARQUE Si le lave-linge ne fonctionne toujours pas normalement, répétez les étapes ci-dessus jusqu'à ce qu'il fonctionne normalement. Mesures en cas de non-utilisation prolongée Évitez de ne pas utiliser le lave-linge pendant une période prolongée. Si vous n'utilisez pas le lave-linge pendant une période prolongée, vidangez-le et débranchez le cordon d'alimentation.

1. Tournez le sélecteur de cycle pour sélectionner RINÇAGE+ESSORAGE.

2. Videz le tambour et appuyez sur Départ/Pause.

3. Lorsque le cycle est terminé, fermez le robinet d'eau et débranchez le tuyau d'eau.

4. Éteignez le lave-linge et débranchez le cordon d'alimentation.

5. Ouvrez le hublot pour faire circuler l'air dans le tambour.

Untitled-2 48 2020-08-12 3:49:38Français Français 49 Dépannage Contrôles Si vous rencontrez un problème avec votre lave-linge, consultez tout d'abord le tableau suivant et essayez les suggestions proposées. Problème Action Le lave-linge ne démarre pas.

• Assurez-vous que le lave-linge est branché.

• Assurez-vous que le hublot est correctement fermé.

• Assurez-vous que les robinets d'eau sont ouverts.

• Assurez-vous d'avoir appuyé ou tapé légèrement sur Départ/Pause pour démarrer le lave-linge.

• Assurez-vous que la fonction Sécu. enfant n'est pas activée.

• Avant de se remplir, votre lave-linge émet une série de cliquetis ; ces cliquetis indiquent qu'il vérie que le hublot est bien verrouillé et qu'il effectue une vidange rapide.

• Vériez les fusibles ou réarmez le disjoncteur. L'arrivée d'eau est insufsante ou interrompue.

• Ouvrez entièrement le robinet d'eau.

• Assurez-vous que le hublot est correctement fermé.

• Assurez-vous que le tuyau d'arrivée d'eau n'est pas gelé.

• Assurez-vous que le tuyau d'arrivée d'eau n'est pas entortillé ou bouché.

• Assurez-vous que la pression de l'eau est sufsante. En n de cycle, de la lessive subsiste dans le tiroir à lessive.

• Assurez-vous que la pression d'eau est sufsante pour faire fonctionner le lave- linge.

• Assurez-vous que de la lessive a été ajoutée dans le bac central du tiroir à lessive.

• Vériez que le bouchon de rinçage est correctement inséré.

• Si vous utilisez la lessive en poudre, assurez-vous que le sélecteur de lessive est en position haute.

• Enlevez le bouchon de rinçage et nettoyez le tiroir à lessive. Le lave-linge vibre d'une manière excessive ou émet du bruit.

• Assurez-vous que le lave-linge est installé sur un sol plan et solide non glissant. Si le sol n'est pas plan, utilisez les pieds réglables pour ajuster la hauteur du lave-linge.

• Assurez-vous que les vis de transport ont été retirées.

• Assurez-vous que le lave-linge n'est en contact avec aucun autre objet.

• Assurez-vous que la charge de linge est bien équilibrée.

• Le moteur peut générer du bruit lors du fonctionnement normal.

• Des salopettes ou des vêtements comportant des éléments métalliques peuvent générer du bruit lors du lavage. Ceci est tout à fait normal.

• Des objets tels que des pièces de monnaie peuvent provoquer du bruit. Après le lavage, retirez ces objets du tambour ou du boîtier du ltre. Untitled-2 49 2020-08-12 3:49:38Français Dépannage Français50 Problème Action Le lave-linge ne se vidange pas et/ou n'essore pas.

• Assurez-vous que le tuyau de vidange est toujours droit dans le système de vidange. Si la vidange ne s'effectue pas, appelez le service de dépannage.

• Assurez-vous que le ltre à impuretés n'est pas bouché.

• Fermez le hublot et appuyez ou tapez légèrement sur Départ/Pause. Pour des raisons de sécurité, le lave-linge ne tourne ou n'essore pas tant que le hublot n'est pas fermé.

• Assurez-vous que le tuyau de vidange n'est pas gelé ou bouché.

• Assurez-vous que le tuyau de vidange est raccordé à un système de vidange non obstrué.

• Si l'alimentation électrique du lave-linge n'est pas sufsante, le lave-linge ne se vidange pas ou n'essore pas temporairement. Dès que l'alimentation électrique est à nouveau sufsante, le lave-linge fonctionne normalement. L'essorage ne fonctionne pas.

• Assurez-vous que le linge est réparti régulièrement.

• Assurez-vous que le lave-linge est installé sur une surface plane et stable.

• Rééquilibrez la charge. Si vous souhaitez laver un seul vêtement, par exemple un peignoir de bain ou une paire de jeans, il se peut que le résultat nal de l'essorage ne soit pas satisfaisant et que le message d'erreur « Ub » apparaisse à l'écran. Le hublot ne s'ouvre pas.

• Appuyez ou tapez légèrement sur Départ/Pause pour arrêter le lave-linge.

• Le mécanisme de verrouillage du hublot se débloque après quelques minutes.

• Le hublot ne s'ouvre que 3 minutes après l'arrêt ou la désactivation du lave- linge.

• Vériez que toute l'eau présente dans le tambour a été vidangée.

• Le hublot ne s'ouvre pas si de l'eau reste dans le tambour. Vidangez le tambour et ouvrez le hublot normalement.

• Vériez que le voyant de verrouillage du tambour est éteint. Le voyant de verrouillage du hublot s'éteint après la vidange du lave-linge. Quantité de mousse trop importante.

• Assurez-vous d'utiliser les types de lessive recommandés.

• Utilisez une lessive haute efcacité pour empêcher la surproduction de mousse.

• Réduisez la quantité de lessive pour les lavages à l'eau douce, les petites charges ou pour le linge peu sale.

• Il est vivement conseillé d'utiliser une lessive haute efcacité. Impossible mettre de la lessive supplémentaire.

• Assurez-vous que la quantité de lessive et d'assouplissant restante ne dépasse pas la limite. Untitled-2 50 2020-08-12 3:49:38Français Français 51 Problème Action Le lave-linge s'arrête.

• Branchez le cordon d'alimentation sur une prise électrique qui fonctionne.

• Vériez les fusibles ou réarmez le disjoncteur.

• Fermez le hublot et appuyez sur Départ/Pause pour démarrer le lave-linge. Pour des raisons de sécurité, le lave-linge ne tourne ou n'essore pas tant que le hublot n'est pas fermé.

• Avant de se remplir, votre lave-linge émet une série de cliquetis ; ces cliquetis indiquent qu'il vérie que le hublot est bien verrouillé et qu'il effectue une vidange rapide.

• Le cycle peut comporter une phase de pause ou de trempage. Il se peut que le lave-linge se remette en marche après quelques minutes.

• Assurez-vous que le ltre à maille du tuyau d'arrivée d'eau sur les robinets d'eau n'est pas obstrué. Nettoyez le ltre à maille régulièrement.

• Si l'alimentation électrique du lave-linge n'est pas sufsante, le lave-linge ne se vidange pas ou n'essore pas temporairement. Dès que l'alimentation électrique est à nouveau sufsante, le lave-linge fonctionne normalement. La température de l'eau lors du remplissage n'est pas correcte.

• Ouvrez entièrement les deux robinets.

• Vériez le choix de la température.

• Assurez-vous que les tuyaux sont branchés sur les bons robinets. Rincez les canalisations d'eau.

• Assurez-vous que le chauffe-eau est réglé sur une température de 120 °F (49 °C) minimum. Vériez également la capacité et le taux de récupération du chauffe- eau.

• Débranchez les tuyaux et nettoyez le ltre à maille. Le ltre à maille peut être obstrué.

• Lors du remplissage du lave-linge, la température de l'eau est susceptible de varier car la fonction automatique de contrôle de la température vérie la température de l'eau entrante. Ceci est tout à fait normal.

• Lors du remplissage du lave-linge, vous pouvez remarquer que de l'eau chaude et/ou froide passe par le distributeur alors qu'une température de lavage contraire est sélectionnée. Ceci est tout à fait normal ; ce phénomène est dû à la fonction de contrôle automatique de la température chargée d'établir la température de l'eau. Le linge n'est pas essoré correctement.

• Utilisez la vitesse de l'essorage Élevé ou Très élevé.

• Utilisez une lessive haute efcacité pour réduire la production de mousse.

• La charge n'est pas assez importante. De petites charges (un ou deux articles) risquent de mal se répartir et donc de mal être essorées.

• Assurez-vous que le tuyau de vidange n'est pas emmêlé ou bouché. Untitled-2 51 2020-08-12 3:49:38Français Dépannage Français52 Problème Action De l'eau fuit du lave- linge.

• Assurez-vous que le hublot est correctement fermé.

• Vériez que tous les raccordements des tuyaux sont bien serrés.

• Assurez-vous que l'extrémité du tuyau de vidange est bien insérée et xée au système de vidange.

• Évitez toute surcharge.

• Utilisez une lessive haute efcacité pour empêcher la surproduction de mousse. Présence d'odeurs.

• De la mousse trop importante s'accumule dans les renfoncements et peut entraîner de mauvaises odeurs.

• Exécutez régulièrement des cycles de nettoyage pour désinfecter l'appareil.

• Nettoyez le joint du hublot (diaphragme).

• Séchez l'intérieur du lave-linge lorsqu'un cycle est terminé. Pas de bulles visibles (modèles Bubbleshot uniquement).

• Une surcharge peut masquer les bulles.

• Plusieurs vêtements contaminés peuvent empêcher la génération des bulles. Si un problème persiste, contactez un centre de réparation Samsung local. Untitled-2 52 2020-08-12 3:49:39Français Français 53 Codes d'information En cas de dysfonctionnement de votre lave-linge, un code d'information peut apparaître sur l'écran. Vériez le tableau ci-dessous et essayez les suggestions. Code Action

• Assurez-vous que les robinets d'eau sont ouverts.

• Assurez-vous que les tuyaux d'eau ne sont pas bouchés.

• Assurez-vous que les robinets d'eau ne sont pas gelés.

• Assurez-vous que la pression d'eau est sufsante pour faire fonctionner le lave-linge.

• Assurez-vous que le robinet d'eau froide et le robinet d'eau chaude sont correctement raccordés.

• Nettoyez le ltre à maille car il peut être obstrué.

• Lorsque le message « 4C » apparaît, l'appareil vidange l'eau pendant 3 minutes. Pendant ce temps, le bouton Power (Marche/Arrêt) sera désactivé. 4C2

• Assurez-vous que le tuyau d'arrivée d'eau froide est correctement raccordé au robinet d'eau froide. S'il est raccordé au robinet d'eau chaude, le linge pourrait être déformé avec certains cycles.

L'eau n'est pas vidangée.

• Assurez-vous que le tuyau de vidange n'est pas gelé ou bouché.

• Assurez-vous que le tuyau de vidange est correctement positionné, en fonction du type de raccordement.

• Nettoyez le ltre à impuretés car il est peut-être obstrué.

• Assurez-vous que le tuyau de vidange est toujours droit dans le système de vidange.

• Si le code d'information subsiste, contactez un centre de service clientèle.

Faire fonctionner le lave-linge lorsque le hublot est ouvert.

• Assurez-vous que le hublot est correctement fermé.

• Assurez-vous que le linge n'est pas pris dans le hublot.

• Redémarrez le lave-linge après l'essorage.

• Si le code d'information demeure afché sur l'écran, contactez un centre de réparation Samsung local. LC, LC1 Vériez le tuyau de vidange.

• Assurez-vous que l'extrémité du tuyau de vidange n'est pas placée sur le sol.

• Assurez-vous que le tuyau de vidange n'est pas bouché.

• Si le code d'information subsiste, contactez un centre de service clientèle.

Assurez-vous que le moteur fonctionne correctement.

• Essayez de relancer le cycle.

• Si le code d'information subsiste, contactez un centre de service clientèle. Untitled-2 53 2020-08-12 3:49:39Français Dépannage Français54 Code Action

Le contrôle électronique doit être vérié.

• Vériez l'alimentation électrique.

• Si le code d'information subsiste, contactez un centre de service clientèle. Basse tension détectée.

• Vériez si le cordon d'alimentation est correctement branché.

• Si le code d'information subsiste, contactez un centre de service clientèle.

Contrôle du chauffage à haute température.

• Si le code d'information subsiste, contactez un centre de service clientèle.

Le capteur de niveau d'eau ne fonctionne pas correctement.

• Essayez de mettre l'appareil hors tension puis de redémarrer le cycle.

• Si le code d'information subsiste, contactez un centre de service clientèle.

Vériez les communications entre les cartes de circuit imprimé principale et secondaire.

• Essayez de mettre l'appareil hors tension puis de redémarrer le cycle.

• Si le code d'information subsiste, contactez un centre de service clientèle.

L'appareil ne s'éteint pas automatiquement après le dernier cycle d'essorage et le message « 0 » reste afché.

• L'appareil fonctionne normalement sans lancer le cycle NETTOYAGE TAMBOUR. Toutefois, nous vous recommandons de lancer le cycle pour des questions d'hygiène. Si un code d'information demeure afché sur l'écran, contactez un centre de réparation Samsung local. Untitled-2 54 2020-08-12 3:49:39Français Français 55 Caractéristiques techniques Tableau des symboles d'entretien des tissus Les symboles suivants offrent des conseils sur l'entretien des vêtements. Les étiquettes d'entretien des vêtements incluent quatre symboles dans cet ordre : lavage, chlorage, séchage et repassage (et nettoyage à sec, le cas échéant). L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles nationaux ou importés). Respectez les consignes gurant sur les étiquettes d'entretien des vêtements pour optimiser la durée de vie de votre linge et limiter les problèmes de lavage. Matière résistante Pas de repassage Tissu délicat Nettoyage à sec autorisé avec n'importe quel solvant L'article peut être lavé à 95 °C. Nettoyage à sec L'article peut être lavé à 60 °C. Nettoyage à sec au perchlorure, combustible léger, alcool pur ou R113 uniquement L'article peut être lavé à 40 °C. Nettoyage à sec au carburant d'aviation, alcool pur ou R113 uniquement L'article peut être lavé à 30 °C. Pas de nettoyage à sec Lavage à la main uniquement Séchage à plat Nettoyage à sec uniquement Séchage sur l autorisé Chlorage autorisé dans de l'eau froide Séchage sur l Pas de chlorage Séchage en machine possible, température normale Repassage à 200 °C maximum Séchage en machine, température basse Repassage à 150 °C maximum Pas de séchage en machine Repassage à 100 °C maximum Untitled-2 55 2020-08-12 3:49:42Français Caractéristiques techniques Français56 Protection de l'environnement

• Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de vous en débarrasser, veuillez respecter les normes locales en matière de mise au rebut des déchets. Coupez le cordon d'alimentation de façon à ce que l'appareil ne puisse pas être branché à une source électrique. Enlevez le couvercle pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l'appareil.

• Ne dépassez pas les quantités de lessive préconisées par le fabricant de la lessive.

• N'utilisez des produits détachants et blanchissants avant le cycle de lavage qu'en cas de nécessité.

• Économisez de l'eau et de l'électricité en ne faisant tourner que des charges pleines (la charge exacte dépend du cycle utilisé). Garantie pour les pièces détachées Nous garantissons que les pièces détachées suivantes resteront à la disposition des réparateurs professionnels et utilisateurs naux pendant une période minimale de 10 ans après la mise sur le marché du dernier appareil du modèle.

• Hublot, charnières du hublot et joints, autres joints, ensemble de verrouillage du hublot et pièces périphériques en plastique telles que les distributeurs de lessive. Untitled-2 56 2020-08-12 3:49:42Français Français 57 Fiche de caractéristiques techniques Chaque astérisque « * » représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d'un modèle à l'autre.

Type Lave-linge à chargement frontal Nom du modèle WW9*TA*4*** Dimensions A (Largeur) 600 mm B (Hauteur) 850 mm C (Profondeur) 550 mm D 635 mm E 1072 mm Pression d'eau 50 à 800 kPa Poids net 70,0 kg (WW**T*8****, WW**T*5****) 68,0 kg (WW**T*3****, WW**T*0****) Capacité de charge maximale Lavage et essorage 9,0 kg Consommation d'énergie Lavage et chauffage 220 à 240 V CA / 50 Hz 1900 à 2300 W Vitesses d'essorage 1400 tr/min Untitled-2 57 2020-08-12 3:49:42Français Caractéristiques techniques Français58 Type Lave-linge à chargement frontal Nom du modèle WW8*TA*4*** WW8*TA*2*** Dimensions A (Largeur) 600 mm B (Hauteur) 850 mm C (Profondeur) 550 mm D 635 mm E 1072 mm Pression d'eau 50 à 800 kPa Poids net 70,0 kg (WW**T*8****, WW**T*5****) 68,0 kg (WW**T*3****, WW**T*0****) Capacité de charge maximale Lavage et essorage 8,0 kg Consommation d'énergie Lavage et chauffage 220 à 240 V CA / 50 Hz 1900 à 2300 W Vitesses d'essorage 1400 tr/min 1200 tr/min Type Lave-linge à chargement frontal Nom du modèle WW7*TA*4*** WW7*TA*2*** Dimensions A (Largeur) 600 mm B (Hauteur) 850 mm C (Profondeur) 550 mm D 635 mm E 1072 mm Pression d'eau 50 à 800 kPa Poids net 70,0 kg (WW**T*8****, WW**T*5****) 68,0 kg (WW**T*3****, WW**T*0****) Capacité de charge maximale Lavage et essorage 7,0 kg Consommation d'énergie Lavage et chauffage 220 à 240 V CA / 50 Hz 1900 à 2300 W Vitesses d'essorage 1400 tr/min 1200 tr/min REMARQUE La conception et les caractéristiques techniques sont susceptibles d'être modiées sans préavis en vue d'y apporter des améliorations. Untitled-2 58 2020-08-12 3:49:42Français Français 59 Conformément aux réglementations d'étiquetage-énergie en vigueur Chaque astérisque « * » représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d'un modèle à l'autre. Samsung Nom du modèle WW9*TA*4*** WW9*TA*2*** Capacité kg 9,0 9,0 Classe énergétique A+++ A+++ La consommation d'énergie annuelle (Elle est basée sur 220 cycles de lavage standard pour le programme standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge, et sur la consommation des modes de mise hors tension et de veille. La consommation d'énergie réelle dépendra des conditions d'utilisation de l'appareil.) kWh/an 130 130 Consommation d'énergie Le programme standard pour coton à 60 °C en charge pleine kWh 0,66 0,66 Le programme standard pour coton à 60 °C en demi-charge kWh 0,51 0,51 Le programme standard pour coton à 40 °C en demi-charge kWh 0,51 0,51 La consommation d'énergie pondérée du mode de mise hors tension. W 0,48 0,48 La consommation d'énergie pondérée du mode Veille. W 5,00 5,00 La consommation d'eau annuelle (Elle est basée sur 220 cycles de lavage standard pour le programme standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge. La consommation d'eau réelle dépendra des conditions d'utilisation de l'appareil.) l/an 9400 9400 Classe d'efcacité d'essorage La classe d'efcacité de séchage et d'essorage sur une échelle de G (la moins efcace) à A (la plus efcace). A B Vitesse d'essorage maximale tr/min 1400 1200 Taux d'humidité résiduelle % 44 53 Les cycles COTON 60 °C + Intensif et COTON 40 °C + Intensif correspondent au « programme standard pour coton à 60 °C » et au « programme standard pour coton à 40 °C ». Ils sont conçus pour laver le linge en coton normalement sale et constituent les cycles les plus efcaces (en ce qui concerne la consommation d'eau et d'énergie) pour ce type de linge. Avec ces cycles, la température d'eau réelle peut être différente de la température déclarée. Exécutez le mode Calibrage après l'installation (reportez-vous à la section Exécuter la fonction Calibrage (recommandé) à la page 28). Durée d'un programme standard Le programme standard pour coton à 60 °C en charge pleine min 314 314 Le programme standard pour coton à 60 °C en demi-charge min 284 284 Le programme standard pour coton à 40 °C en demi-charge min 284 284 La durée du mode de mise en veille (Tl) min 3 3 Le niveau sonore exprimé en dB(A) re 1 pW et arrondi au nombre entier le plus proche durant les phases de lavage et d'essorage pour le programme standard pour coton à 60 °C en charge pleine : Lavage dB (A) re 1 pW 53 53 Essorage dB (A) re 1 pW 74 74 Non encastré Untitled-2 59 2020-08-12 3:49:42Français Caractéristiques techniques Français60 Conformément aux réglementations d'étiquetage-énergie en vigueur Chaque astérisque « * » représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d'un modèle à l'autre. Samsung Nom du modèle WW8*TA*4*** WW8*TA*2*** Capacité kg 8,0 8,0 Classe énergétique A+++ A+++ La consommation d'énergie annuelle (Elle est basée sur 220 cycles de lavage standard pour le programme standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge, et sur la consommation des modes de mise hors tension et de veille. La consommation d'énergie réelle dépendra des conditions d'utilisation de l'appareil.) kWh/an 116 116 Consommation d'énergie Le programme standard pour coton à 60 °C en charge pleine kWh 0,56 0,56 Le programme standard pour coton à 60 °C en demi-charge kWh 0,47 0,47 Le programme standard pour coton à 40 °C en demi-charge kWh 0,47 0,47 La consommation d'énergie pondérée du mode de mise hors tension. W 0,48 0,48 La consommation d'énergie pondérée du mode Veille. W 5,00 5,00 La consommation d'eau annuelle (Elle est basée sur 220 cycles de lavage standard pour le programme standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge. La consommation d'eau réelle dépendra des conditions d'utilisation de l'appareil.) l/an 8100 8100 Classe d'efcacité d'essorage La classe d'efcacité de séchage et d'essorage sur une échelle de G (la moins efcace) à A (la plus efcace). A B Vitesse d'essorage maximale tr/min 1400 1200 Taux d'humidité résiduelle % 44 53 Les cycles COTON 60 °C + Intensif et COTON 40 °C + Intensif correspondent au « programme standard pour coton à 60 °C » et au « programme standard pour coton à 40 °C ». Ils sont conçus pour laver le linge en coton normalement sale et constituent les cycles les plus efcaces (en ce qui concerne la consommation d'eau et d'énergie) pour ce type de linge. Avec ces cycles, la température d'eau réelle peut être différente de la température déclarée. Exécutez le mode Calibrage après l'installation (reportez-vous à la section Exécuter la fonction Calibrage (recommandé) à la page 28). Durée d'un programme standard Le programme standard pour coton à 60 °C en charge pleine min 314 314 Le programme standard pour coton à 60 °C en demi-charge min 254 254 Le programme standard pour coton à 40 °C en demi-charge min 254 254 La durée du mode de mise en veille (Tl) min 3 3 Le niveau sonore exprimé en dB(A) re 1 pW et arrondi au nombre entier le plus proche durant les phases de lavage et d'essorage pour le programme standard pour coton à 60 °C en charge pleine : Lavage dB (A) re 1 pW 53 53 Essorage dB (A) re 1 pW 74 74 Non encastré Untitled-2 60 2020-08-12 3:49:42Français Français 61 Conformément aux réglementations d'étiquetage-énergie en vigueur Chaque astérisque « * » représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d'un modèle à l'autre. Samsung Nom du modèle WW7*TA*4*** WW7*TA*2*** Capacité kg 7,0 7,0 Classe énergétique A+++ A+++ La consommation d'énergie annuelle (Elle est basée sur 220 cycles de lavage standard pour le programme standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge, et sur la consommation des modes de mise hors tension et de veille. La consommation d'énergie réelle dépendra des conditions d'utilisation de l'appareil.) kWh/an 103 103 Consommation d'énergie Le programme standard pour coton à 60 °C en charge pleine kWh 0,52 0,52 Le programme standard pour coton à 60 °C en demi-charge kWh 0,39 0,39 Le programme standard pour coton à 40 °C en demi-charge kWh 0,39 0,39 La consommation d'énergie pondérée du mode de mise hors tension. W 0,48 0,48 La consommation d'énergie pondérée du mode Veille. W 5,00 5,00 La consommation d'eau annuelle (Elle est basée sur 220 cycles de lavage standard pour le programme standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge. La consommation d'eau réelle dépendra des conditions d'utilisation de l'appareil.) l/an 7400 7400 Classe d'efcacité d'essorage La classe d'efcacité de séchage et d'essorage sur une échelle de G (la moins efcace) à A (la plus efcace). B B Vitesse d'essorage maximale tr/min 1400 1200 Taux d'humidité résiduelle % 53 53 Les cycles COTON 60 °C + Intensif et COTON 40 °C + Intensif correspondent au « programme standard pour coton à 60 °C » et au « programme standard pour coton à 40 °C ». Ils sont conçus pour laver le linge en coton normalement sale et constituent les cycles les plus efcaces (en ce qui concerne la consommation d'eau et d'énergie) pour ce type de linge. Avec ces cycles, la température d'eau réelle peut être différente de la température déclarée. Exécutez le mode Calibrage après l'installation (reportez-vous à la section Exécuter la fonction Calibrage (recommandé) à la page 28). Durée d'un programme standard Le programme standard pour coton à 60 °C en charge pleine min 307 307 Le programme standard pour coton à 60 °C en demi-charge min 192 192 Le programme standard pour coton à 40 °C en demi-charge min 192 192 La durée du mode de mise en veille (Tl) min 3 3 Le niveau sonore exprimé en dB(A) re 1 pW et arrondi au nombre entier le plus proche durant les phases de lavage et d'essorage pour le programme standard pour coton à 60 °C en charge pleine : Lavage dB (A) re 1 pW 54 54 Essorage dB (A) re 1 pW 74 74 Non encastré Untitled-2 61 2020-08-12 3:49:42Français Caractéristiques techniques Français62 Informations relatives aux cycles de lavage principaux Modèle Cycles Température (°C) Capacité (kg) Durée du cycle (min) Teneur en humidité résiduelle (%) Consommation d'eau (L/cycle) Consommation d'énergie (kWh/ Cycle) WW9*TA*4*** COTON 20 4,5 102 56 68 0,27 COTON + Intensif 40 4,5 284 44 39 0,51

3,5 192 53 31 0,39 7 307 53 36 0,48 SYNTHÉTIQUES 40 4 160 35 68 0,68 Les valeurs sur le tableau ont été mesurées selon les conditions spéciées pour la norme IEC60456/EN60456. Les valeurs réelles dépendront de la façon dont l'appareil est utilisé. Untitled-2 62 2020-08-12 3:49:43Mémo Untitled-2 63 2020-08-12 3:49:43DES QUESTIONS OU DES COMMENTAIRES ? PAYS APPELEZ LE OU RENDEZ-VOUS SUR LE SITE FRANCE 01 48 63 00 00 www.samsung.com/fr/support DC68-04206E-00 Untitled-2 64 2020-08-12 3:49:43
