Type de produit	Caméscope numérique
Marque	Sony
Modèle	DCR-TRV14E
Poids (appareil seul)	520 g
Poids (avec batterie, cassette, capuchon)	610 g
Alimentation	Batterie rechargeable InfoLITHIUM série M (NP-FM30 fournie) ou adaptateur secteur AC-L15A/L15B (8,4 V)
Support d'enregistrement	Mini cassette DV (format Mini DV)
Capteur	CCD 1/4 pouce, environ 800 000 pixels (total), 400 000 pixels efficaces (vidéo)
Objectif	Carl Zeiss Vario-Sonnar, zoom optique 10x, zoom numérique 100x (DCR-TRV14E), F 1,7-2,2, filtre 30 mm
Viseur	Viseur électrique noir et blanc
Écran LCD	Écran LCD 6,2 cm (2,5 pouces), tactile, 123 200 points
Fonctions principales	Enregistrement vidéo, lecture, zoom, NightShot, compensation de contre-jour, effets d'image (Négatif, Sépia, N&B, Solarisation, Pastel, Mosaïque), transitions en fondu, PROGRAM AE, exposition manuelle, mise au point manuelle, retardateur, enregistrement photo sur cassette (mode photo), mémoire à zéro réglable, recherche par titre/date, montage numérique, doublage audio
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux ; utiliser une cassette de nettoyage pour les têtes ; éviter l'humidité et la condensation ; ranger dans un endroit sec et ventilé
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas ouvrir le châssis ; utiliser uniquement les accessoires recommandés ; ne pas insérer d'objets métalliques dans les prises
Pièces détachées et réparabilité	Batterie NP-FM30, adaptateur secteur, télécommande (fournie), câble AV, bandoulière, capuchon d'objectif – disponibles auprès des revendeurs Sony ; réparation par personnel qualifié uniquement
Informations générales	Système PAL, enregistrement audio PCM 12 bits/16 bits, consommation 3,3 W (écran LCD), 2,5 W (viseur), température de fonctionnement 0°C à 40°C

FOIRE AUX QUESTIONS - DCR-TRV14E SONY

Comment régler la date et l'heure sur le DCR-TRV14E ?

Réglez le commutateur POWER sur CAMERA. Ouvrez le panneau LCD, appuyez sur FN puis PAGE1. Sélectionnez MENU, puis l'icône horloge. Choisissez CLOCK SET, réglez l'année, le mois, le jour, l'heure et les minutes en appuyant sur EXEC après chaque réglage. L'horloge démarre après avoir réglé les minutes.

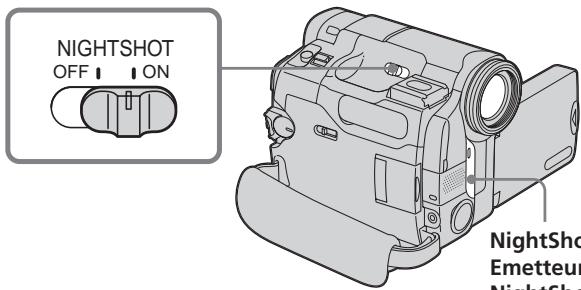

Comment utiliser la fonction NightShot ?

Réglez le commutateur POWER sur CAMERA. Faites glisser l'interrupteur NIGHTSHOT sur ON. Les indicateurs NightShot clignotent à l'écran. Pour désactiver, replacez l'interrupteur sur OFF. La fonction permet de filmer dans l'obscurité à l'aide de l'émetteur infrarouge.

Quel type de cassette utiliser ?

Utilisez uniquement des mini-cassettes DV portant le logo Mini DV. Les cassettes avec mémoire de cassette (logo CIII) sont recommandées pour des fonctions comme la recherche de fin. N'utilisez pas de cassettes standard DV ou autres formats.

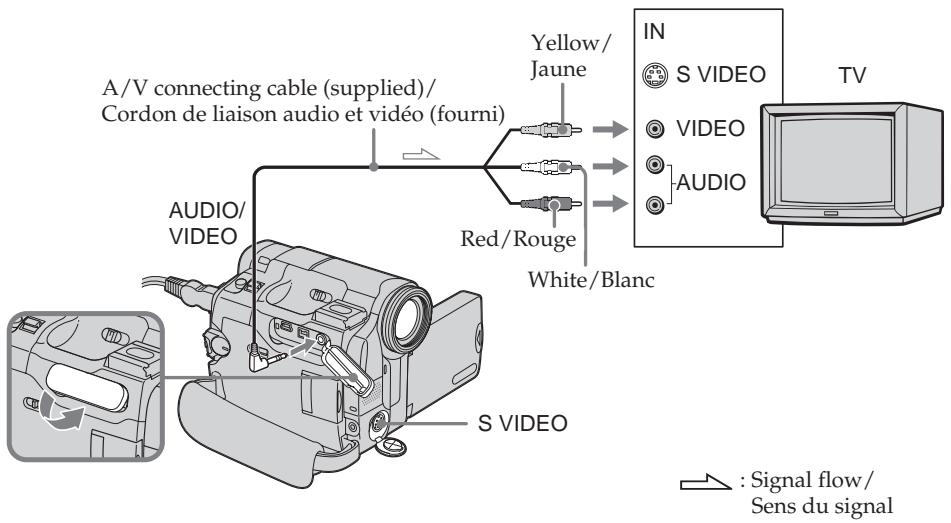

Comment connecter le caméscope à un téléviseur ?

Utilisez le cordon de liaison audio/vidéo fourni. Branchez la fiche jaune (vidéo) sur l'entrée vidéo du téléviseur, les fiches rouge et blanche (audio) sur les entrées audio. Réglez le téléviseur sur le mode VCR/AV. Pour une meilleure qualité, utilisez un câble S-Vidéo en option.

Comment faire un fondu (transition) au début ou à la fin d'un enregistrement ?

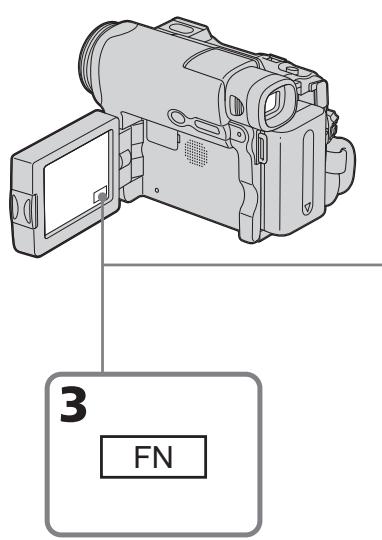

En mode CAMERA, appuyez sur FN, puis FADER. Choisissez le type de fondu (NORM. FADER, MOSC. FADER, BOUNCE, etc.) et validez. L'indicateur clignote. Appuyez sur START/STOP pour débuter l'enregistrement : le fondu s'effectue automatiquement. Le caméscope revient en mode normal après.

Comment utiliser le retardateur pour une photo sur cassette ?

En mode d'attente CAMERA, appuyez sur FN, PAGE2, puis SELFTIMER. L'icône horloge apparaît. Appuyez à fond sur PHOTO. Le décompte de 10 secondes commence ; dans les 2 dernières secondes, le bip s'accélère, puis la photo est prise.

La batterie se décharge vite, que faire ?

Utilisez une batterie InfoLITHIUM série M de capacité supérieure (par exemple NP-FM50, FM70). Évitez les températures extrêmes. Chargez complètement la batterie avant utilisation. L'autonomie dépend de l'utilisation (écran LCD ou viseur). Consultez le tableau des temps d'enregistrement dans la notice.

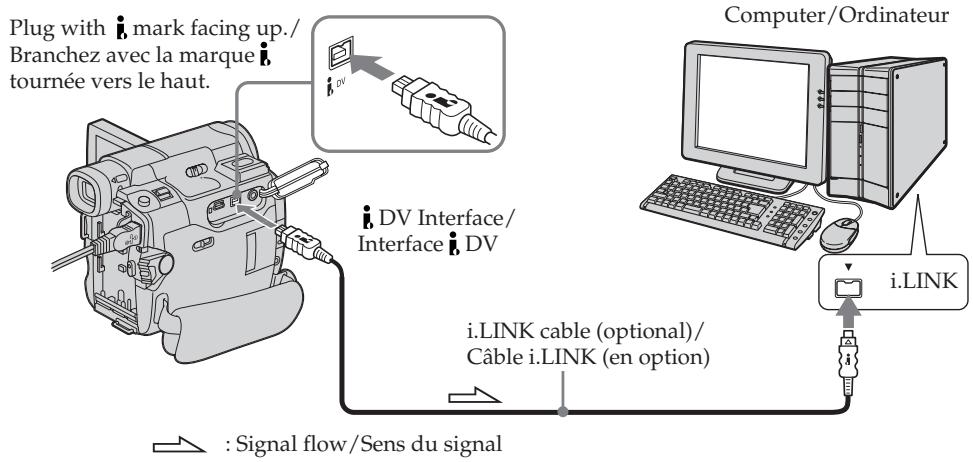

Comment transférer les vidéos sur un ordinateur ?

Le DCR-TRV14E ne dispose pas de port USB ni de Memory Stick. Vous pouvez utiliser la sortie DV (i.LINK) pour connecter le caméscope à un ordinateur équipé d'une interface DV (IEEE 1394). Utilisez un câble DV et un logiciel de montage vidéo pour capturer les séquences.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux pour essuyer délicatement la surface de l'objectif. En cas de saleté tenace, humidifiez légèrement le chiffon avec de l'eau ou un produit nettoyant pour optique. Ne pas utiliser de solvants. Rangez le capuchon d'objectif lorsque vous n'utilisez pas le caméscope.

Que faire si l'écran LCD est noir ou n'affiche rien ?

Vérifiez que le panneau LCD est ouvert et que le caméscope est sous tension. Si le viseur fonctionne, l'écran LCD peut être défectueux. Essayez d'appuyer sur DSPL/BATT INFO pour afficher les indicateurs. Si le problème persiste, consultez la section Dépannage de la notice ou contactez un service agréé Sony.

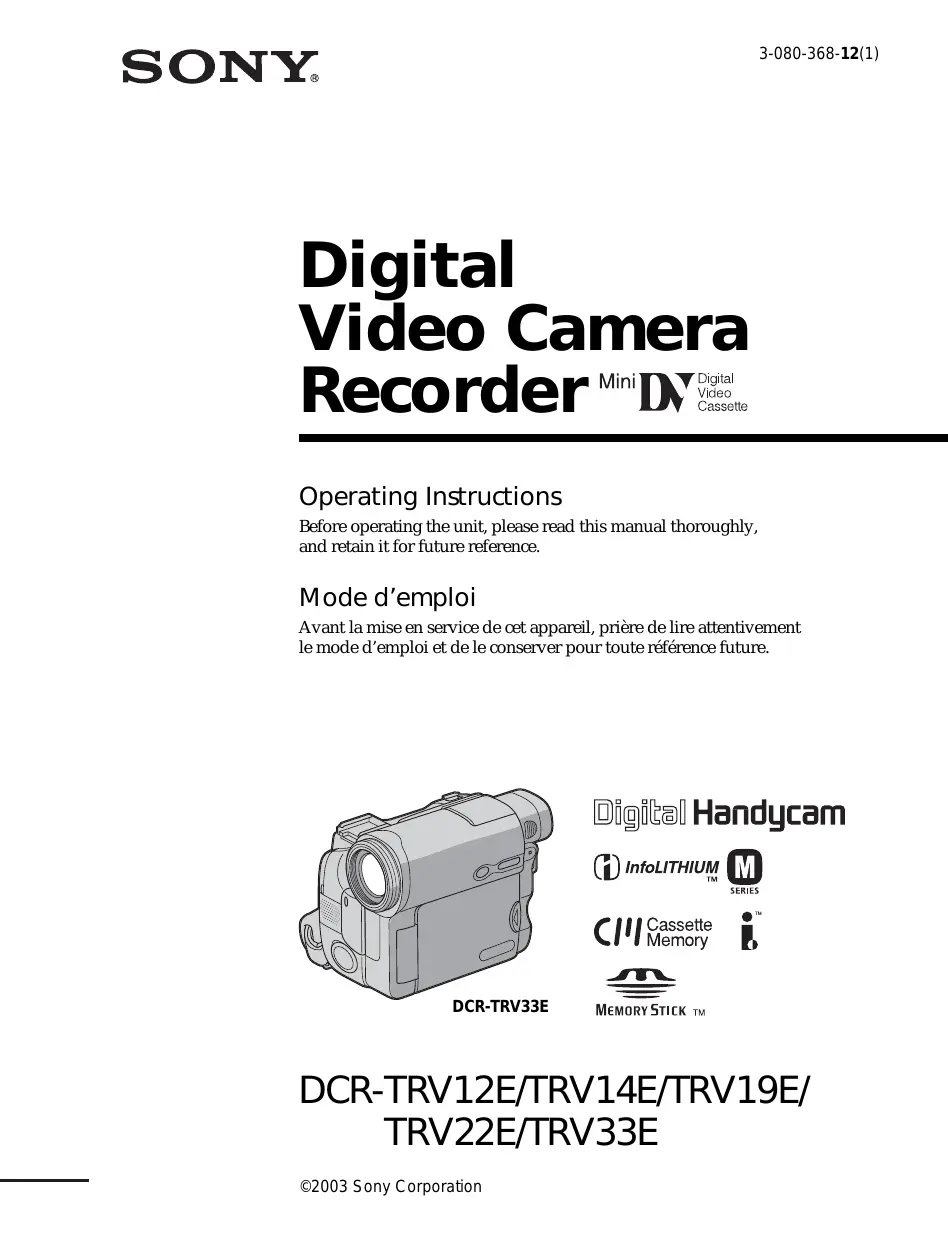

MODE D'EMPLOI DCR-TRV14E SONY

Avant la mise en service de cet appareil, prière de lire attentivement le mode d'emploi et de le conserver pour toute référence future.

Nous vous félicitons pour l'achat de ce caméscope Handycam de Sony. Avec votre Handycam, vous pouvez saisir les moments précieux de la vie avec une qualité d'image et de son exceptionnelle.

Votre Handycam présente de nombreuses fonctions élaborées, très faciles à utiliser. Vous parviendrez rapidement à réaliser des films vidéo que vous regarderez avec plaisir pendant de longues années.

AVERTISSEMENT

Pour éviter tout risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie ni à l'humidité.

Pour éviter tout risque d'électrocution, n'ouvrez pas le châssis de l'appareil.

Confiez l'entretien exclusivement à un personnel qualifié.

Pour notre clientèle en Europe ATTENTION

Les champs électromagnétiques à des fréquences spécifiques risquent d'altérer l'image et le son de ce caméscope numérique.

Ce produit a été testé et déclaré conforme aux limites énoncées dans la Directive EMC relatives aux câbles de moins de 3 mètres.

Avis

Si de l'électricité statique ou de l'électromagnétisme interrompt le transfert de données, redémarrez l'application ou débranchez et rebranchez le câble USB.

Vérification des accessoires fournis

Assurez-vous que tous les accessoires suivants sont fournis avec votre caméscope.

1			2
	5	6	7	8
9	10	11	12	13

1 Adaptateur secteur AC-L15A/L15B (1) et cordon d'alimentation (1) (p. 25)

3 Cordon de liaison audio et vidéo (1) (p. 60)

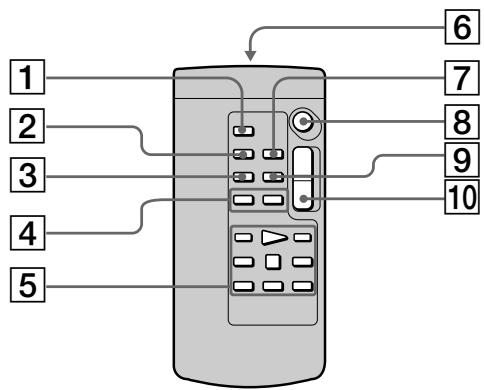

4 Télécommande sans fil (1) (sauf pour le DCR-TRV12E, p. 96)

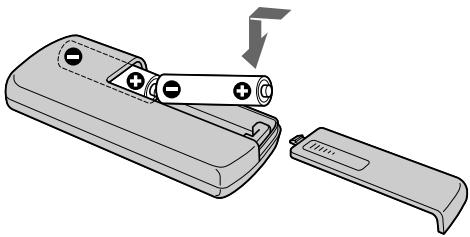

5 Piles R6 (AA) pour la télécommande (2) (sauf pour le DCR-TRV12E, p. 315)

6 Bandoulière (1)

7 Capuchon d'objectif (1) (p. 36)

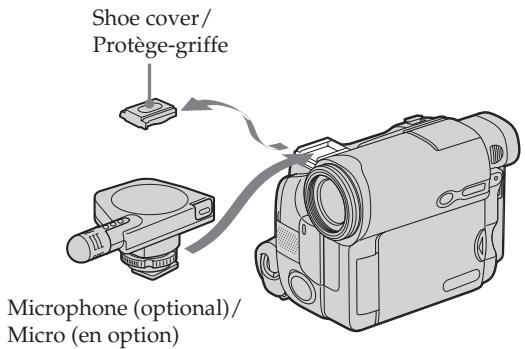

8 Protège-griffe (1) (p. 128)

9 « Memory Stick » (1) (DCR-TRV22E/TRV33E uniquement, p. 141)

13 Adaptateur à 21 broches* (1) (p. 61)

* Modèles comportant le « Ⓐ ∈ » imprimé sous l'appareil uniquement.

Aucune compensation relative au contenu de l'enregistrement ne sera accordée si l'enregistrement ou la lecture ne se font pas en raison d'un mauvais fonctionnement du caméscope, du support d'enregistrement, etc.

Enregistrement et lecture d'images animées ou fixes

• Enregistrement d'images animées sur la cassette (p. 36)
  • Lecture de la cassette (p. 52)
• Enregistrement d'images fixes sur le « Memory Stick » (DCR-TRV22E/TRV33E uniquement) (pp. 62 et 152)
• Enregistrement d'images animées sur le « Memory Stick » (DCR-TRV22E/TRV33E uniquement) (p. 166)
• Visionnage d'images fixes enregistrées sur le « Memory Stick » (DCR-TRV22E/TRV33E uniquement) (p. 179)

• Visionnage d'images animées enregistrées sur un « Memory Stick » (DCR-TRV22E/TRV33E uniquement) (p. 182)

• Visionnage, à l'aide du câble USB, d'images animées enregistrées sur une cassette (p. 199)

• Visionnage, à l'aide du câble USB, d'images enregistrées sur un « Memory Stick » (DCR-TRV22E/TRV33E uniquement) (p. 201)
• Capture d'images sur votre ordinateur à partir de votre caméscope à l'aide du câble USB (p. 217)
• Conversion d'un signal analogique en signal numérique pour capturer des images sur l'ordinateur (DCR-TRV22E/TRV33E uniquement) (p. 238)

Capture d'images sur votre ordinateur

Fonctions servant au réglage de l'exposition pendant la prise de vue

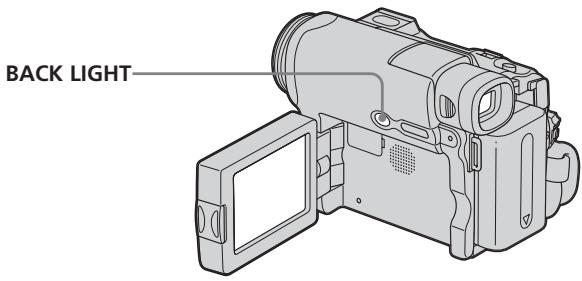

• Compensation de contre-jour (p. 46)
- Fonctions NightShot, Super NightShot* et Colour Slow Shutter* (p. 47)
• PROGRAM AE (p. 80)
• Exposition manuelle (p. 82)
- Spotmètre flexible (p. 83)

Fonctions servant à accroître l'impact des images

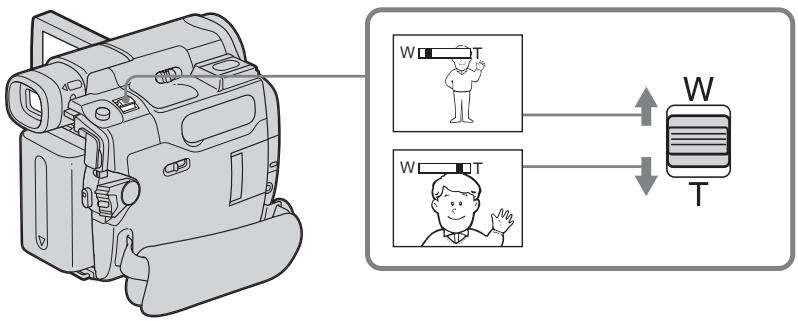

- Zoom numérique (p. 44)

Le réglage par défaut est OFF (pour effectuer un zoom supérieur à 10×, sélectionnez la puissance de zoom numérique dans D ZOOM dans les réglages de menu).

• Transitions en fondu (p. 73)
- Effet d'image (pp. 76 et 92)
- Effet numérique* (pp. 77 et 93)
- Titre (p. 133)
• MEMORY MIX* (p. 158)

Fonctions permettant d'obtenir des prises de vue d'aspect plus naturel

• PROGRAM AE (p. 80)

- SPORTS

- LANDSCAPE

• Mise au point manuelle (p. 84)
• Mise au point centrée (p. 86)

Fonctions d'utilisation après la prise de vue

• End search (recherche de fin)/Edit search (recherche pour modification)/Rec Review (vérification d'enregistrement) (p. 50)
  • Code de données (p. 54)
  • PB ZOOM Cassette* (p. 94)/PB ZOOM Mémoire* (p. 186)
• Mémoire à zéro réglable** (p. 96)
  • Recherche par titres** (p. 98)
• Montage numérique de programmes (pp. 109 et 173*)

* DCR-TRV22E/TRV33E uniquement

**Sauf pour le DCR-TRV12E

Avant de lire ce manuel et d'utiliser le caméscope, vérifiez le numéro de modèle indiqué sous votre caméscope. Les illustrations de ce mode d'emploi représentent le DCR-TRV33E. S'il s'agit d'un autre modèle, son nom est indiqué dans l'illustration. Toute différence de fonctionnement est clairement signalée dans le texte, par exemple, « DCR-TRV33E uniquement ».

Vérification des accessoires fournis ...... 3

Principales caractéristiques ...... 6

Guide de démarrage rapide

Enregistrement sur cassette .... 16

Enregistrement sur un « Memory Stick » (DCR-TRV22E/TRV33E uniquement) .... 18

Préparation

Utilisation de ce manuel ...... 20

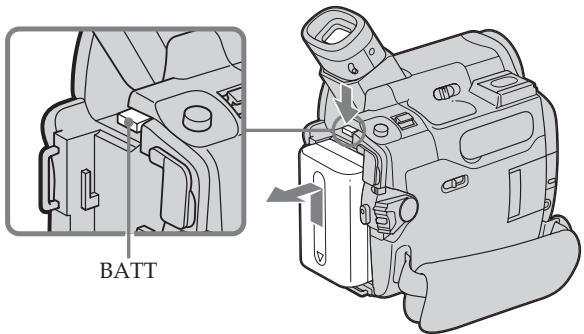

Etape 1 Préparation de l'alimentation .... 24 Installation de la batterie .... 24 Recharge de la batterie .... 25

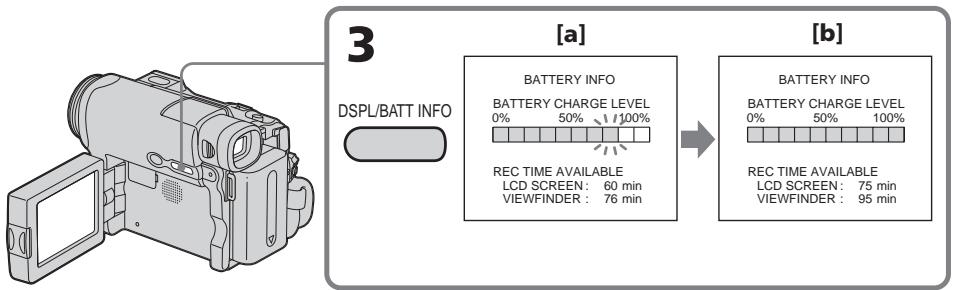

Vérification du statut de la batterie – Informations concernant la batterie .... 29 Connexion vers une prise murale .... 30

Etape 2 Réglage de la date et de l'heure ....31

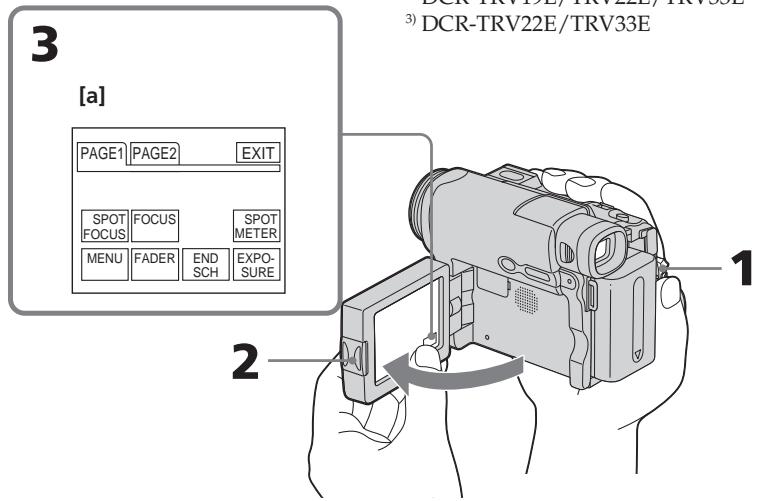

Etape 3 Utilisation de l'écran tactile .... 33

Enregistrement – Opérations de base

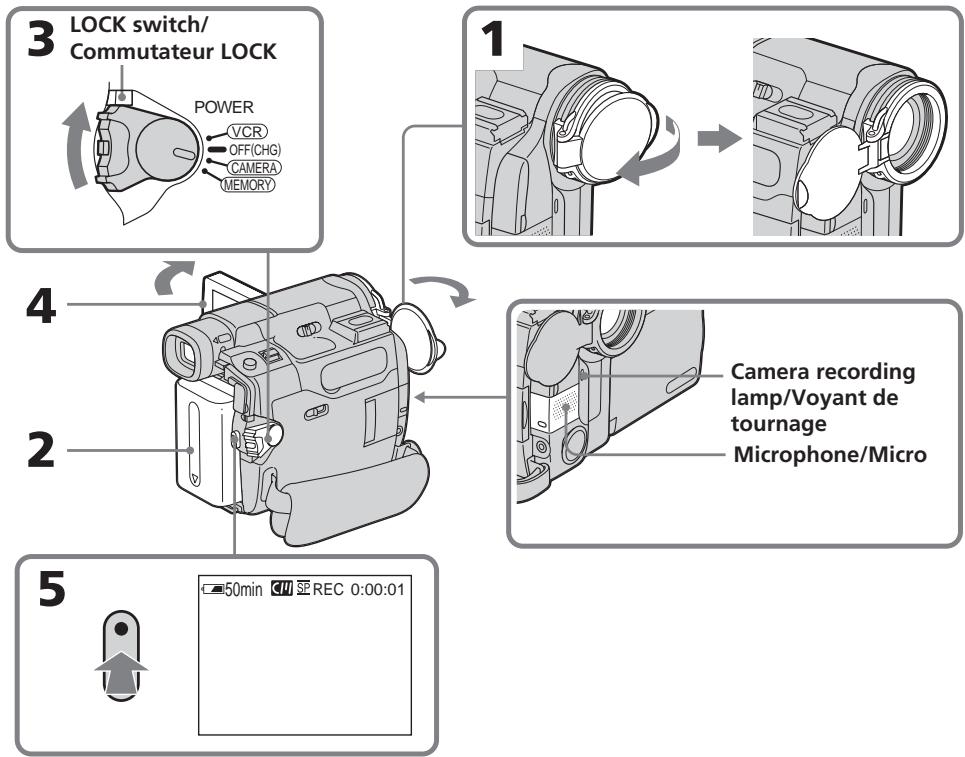

Enregistrement d'une image .... 36 Prise de vue de sujets éclairés à contre-jour – Fonction de compensation de contre-jour ..... 46

Prise de vue dans l'obscurité – Fonctions NightShot, Super NightShot et Colour Slow Shutter 47

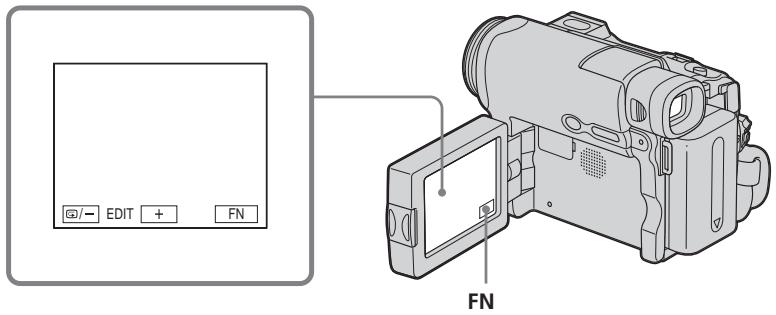

Contrôle de prises de vue – End search/Edit search/Rec Review .... 50

Lecture – Opérations de base

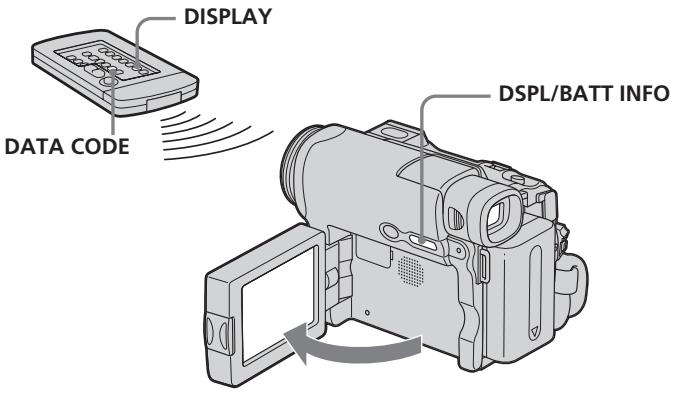

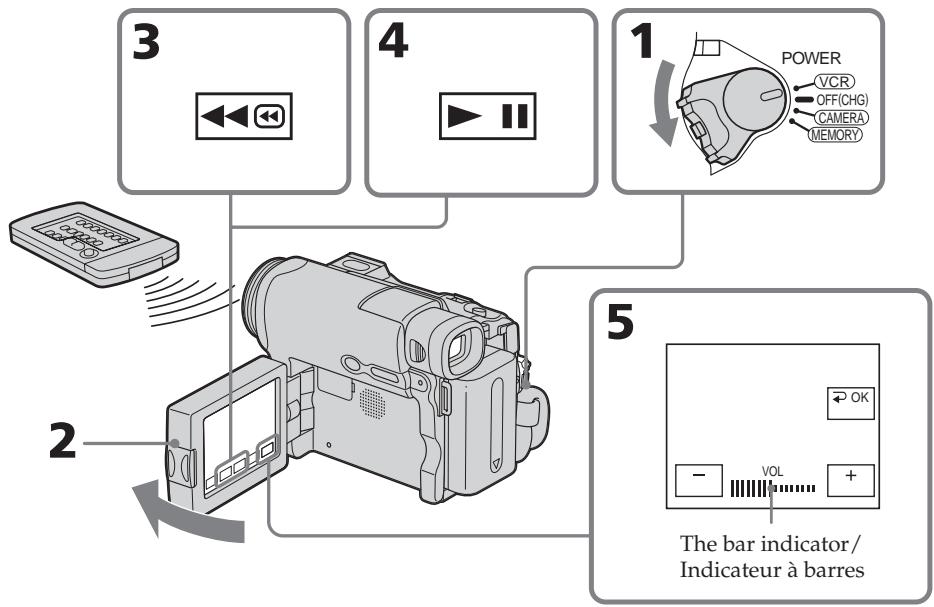

Lecture d'une cassette .... 52 Pour afficher les indicateurs à l'écran – Fonction d'affichage .... 54

Visionnage d'un enregistrement sur un téléviseur 60

Opérations d'enregistrement avancées

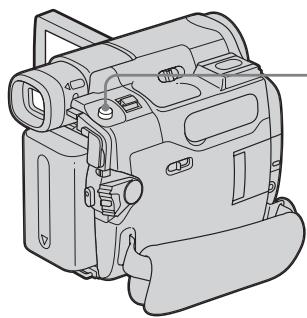

Enregistrement d'images fixes sur un « Memory Stick » pendant l'attente d'enregistrement sur cassette ou l'enregistrement sur cassette (DCR-TRV22E/TRV33E uniquement) ...... 62

Enregistrement d'une image fixe sur une cassette – Enregistrement de photos sur cassette (DCR-TRV12E/TRV14E/TRV19E uniquement)....65

Prise de vue avec le retardateur ...... 67

Réglage manuel de la balance des blancs 69

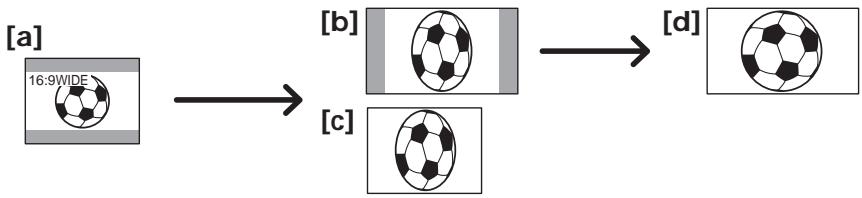

Utilisation du mode Grand écran ..... 71

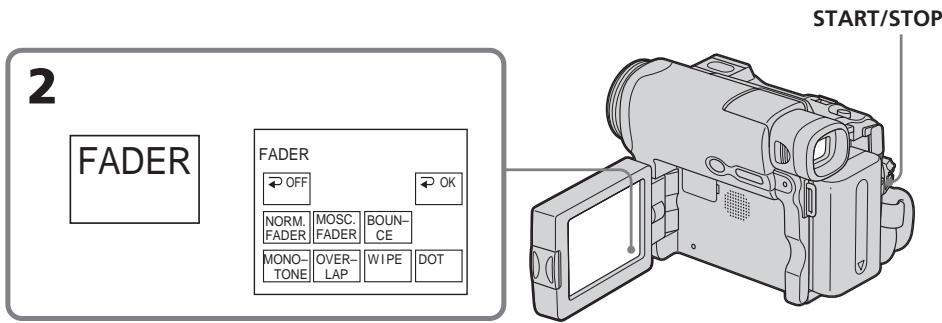

Utilisation de la fonction de transitions en fondu 73

Utilisation d'effets spéciaux – Effets d'image .... 76

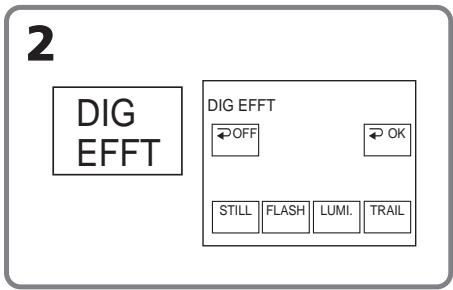

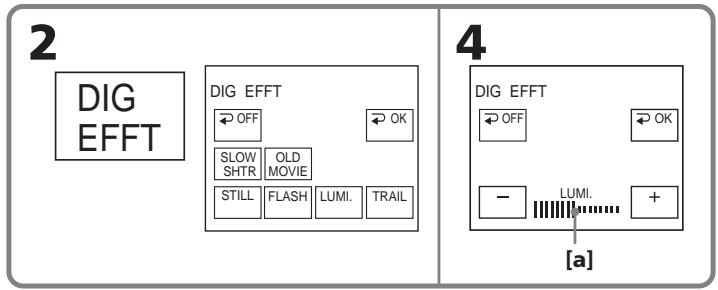

Utilisation des effets spéciaux – Effet numérique (DCR-TRV22E/TRV33E uniquement)....77

Utilisation de la fonction PROGRAM AE ....80

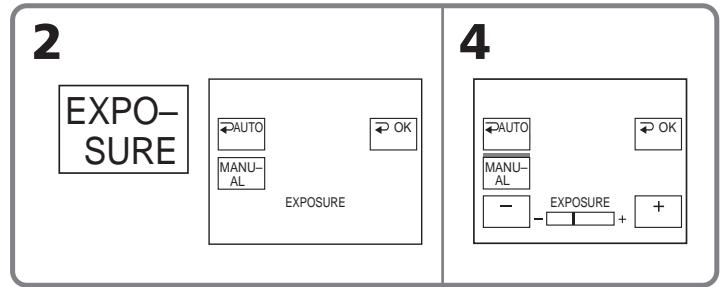

Réglage manuel de l'exposition ..... 82

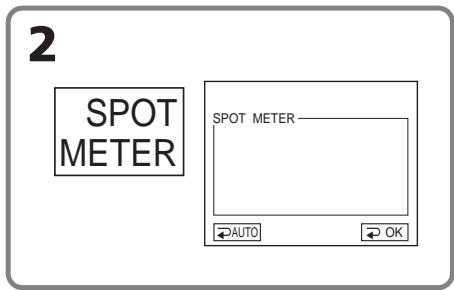

Utilisation de la fonction de mesure de la lumière du spot - Spotmètre flexible .... 83

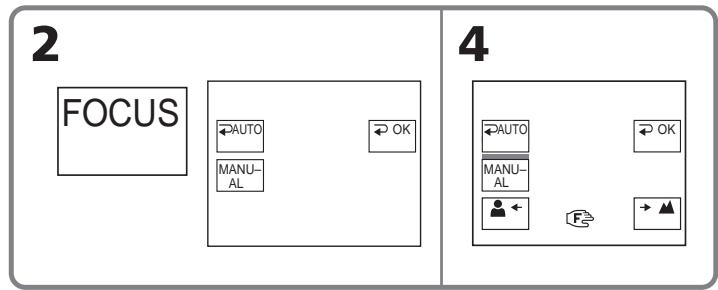

Mise au point manuelle 84

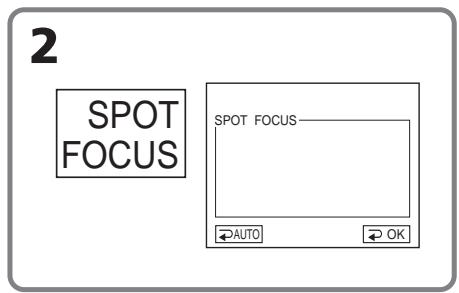

Utilisation de la fonction de mise au point centrée – Mise au point centrée ..... 86

Enregistrement par intervalles ..... 87

Enregistrement image par image – Prise de vue image par image ..... 89

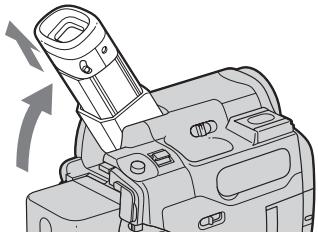

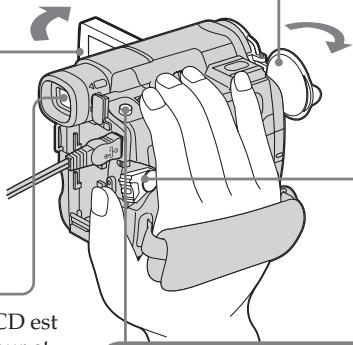

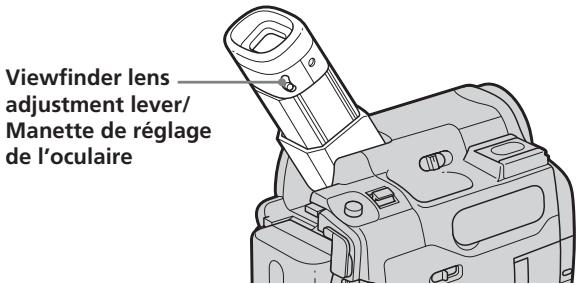

Utilisation du viseur 90

Opérations de lecture avancées

Lecture d'une cassette contenant des effets d'image .... 92

Lecture d'une cassette avec effets numériques (DCR-TRV22E/TRV33E uniquement) 93

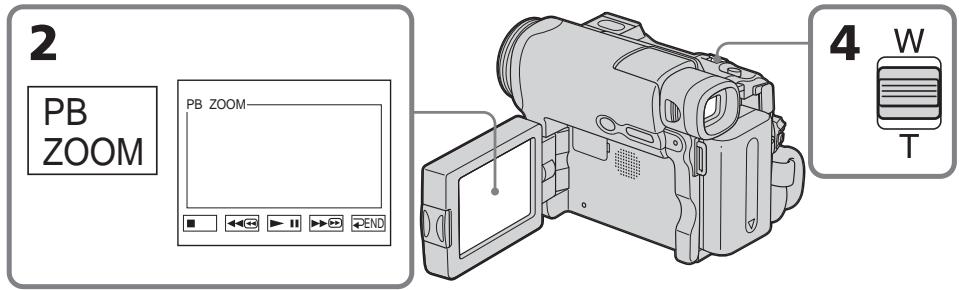

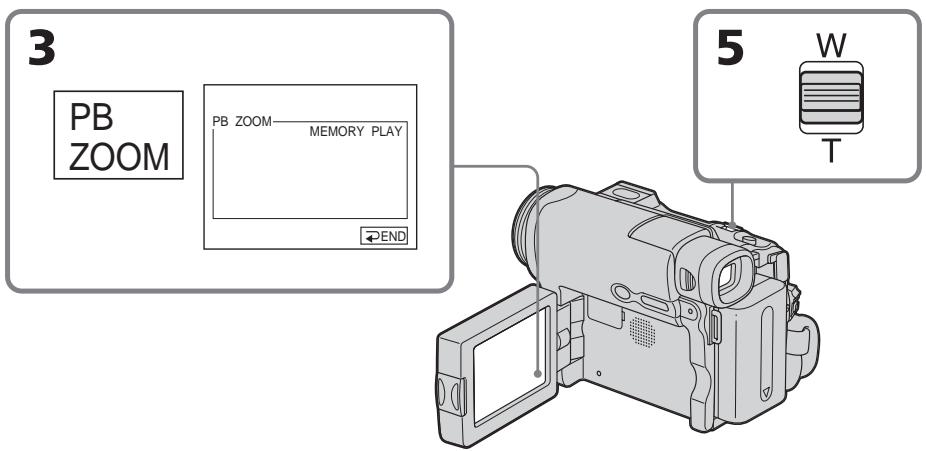

Agrandissement d'images enregistrées sur une cassette – PB ZOOM Cassette (DCR-TRV22E/TRV33E uniquement) 94

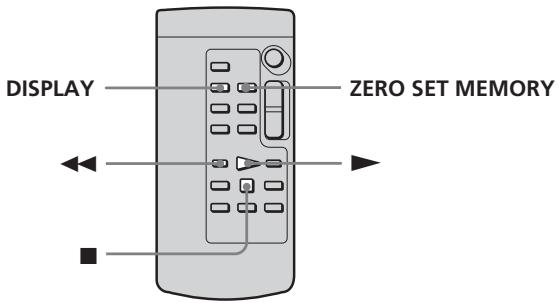

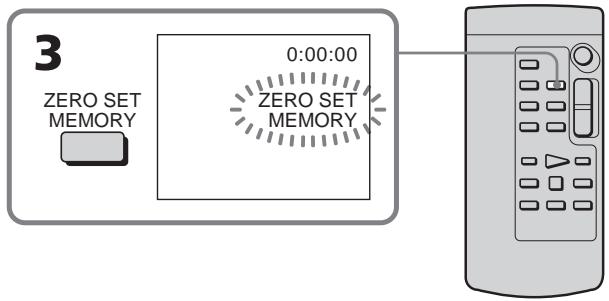

Recherche rapide d'une scène - Mémoire à zéro réglable (DCR- TRV14E/TRV19E/TRV22E/TRV33E uniquement) 96

Recherche de fin d'enregistrement à l'aide des titres – Recherche par titre (DCR-TRV14E/TRV19E/TRV22E/TRV33E uniquement) 98

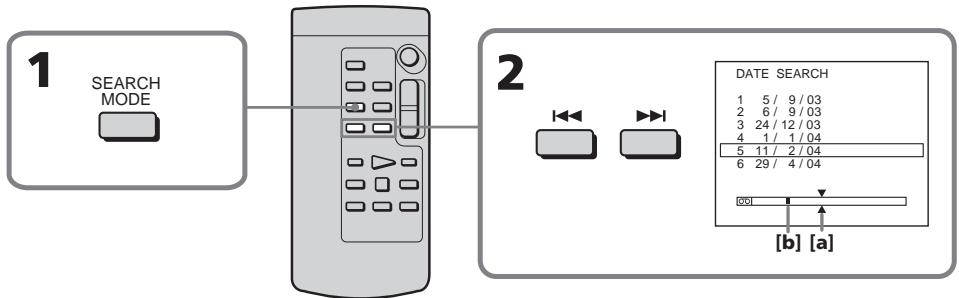

Recherche d'un enregistrement par date – Recherche par date (DCR-TRV14E/TRV19E/TRV22E/TRV33E uniquement) 100

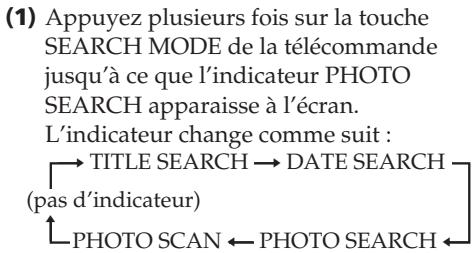

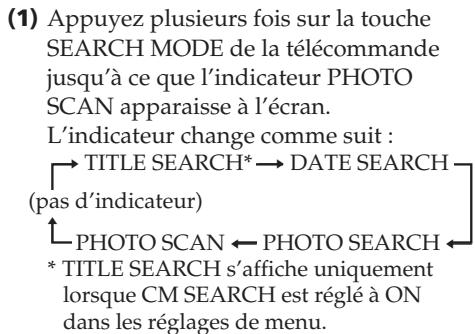

Recherche d'une photo – Photo search/Photo scan (DCR-TRV14E/TRV19E uniquement) 103

Montage

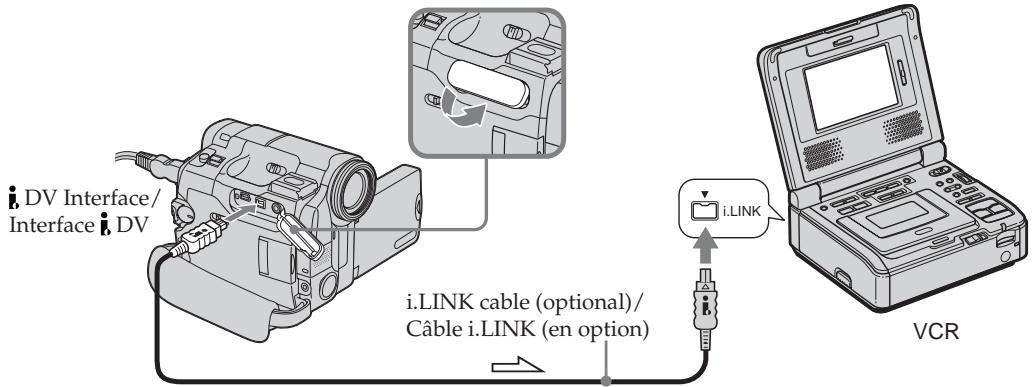

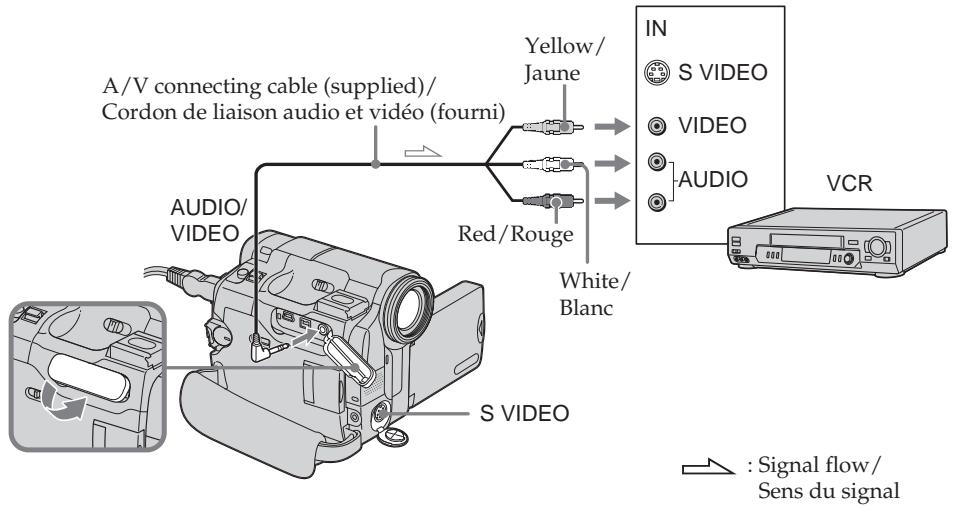

Copie d'une cassette 106

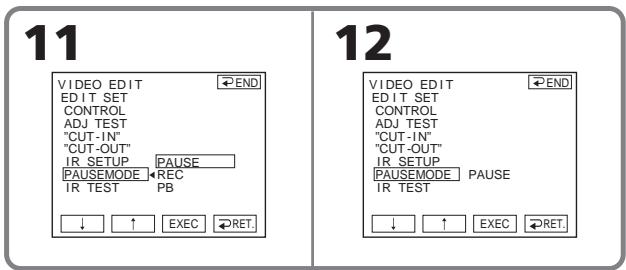

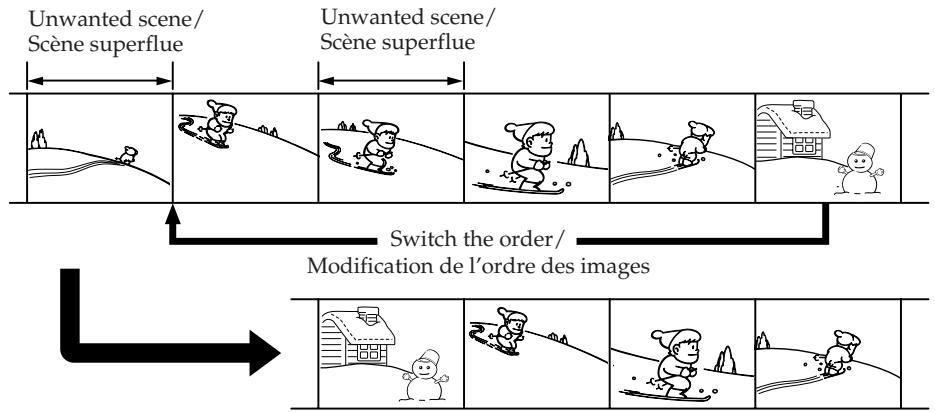

Copie de scènes précises – Montage numérique de programmes (sur cassette) 109

Enregistrement de vidéos ou de programmes télévisés (DCR-TRV19E/TRV22E/TRV33E uniquement) ..... 122

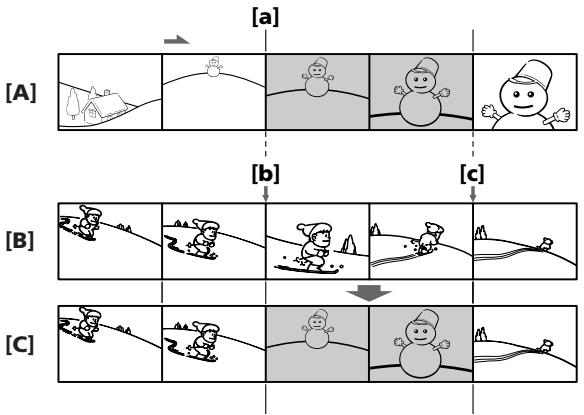

Insertion d'une scène à partir d'un magnétoscope – Montage par insertion (DCR-TRV19E/TRV22E/TRV33E uniquement) 125

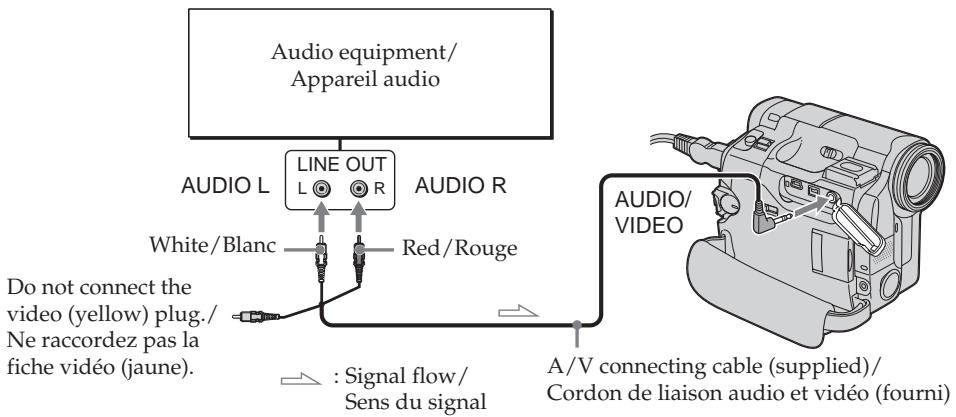

Doublage audio 127

Incrustation d'un titre sur une cassette dotée d'une mémoire de cassette ... 133

Création de titres personnalisés ...... 136

Création d'une étiquette sur une cassette dotée d'une mémoire de cassette ... 138

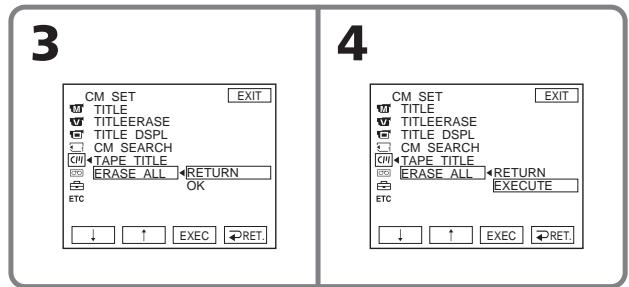

Suppression de toutes les données de la mémoire de la cassette .... 140

Opérations « Memory Stick » (DCR-TRV22E/TRV33E uniquement)

Utilisation du « Memory Stick » ...... 141

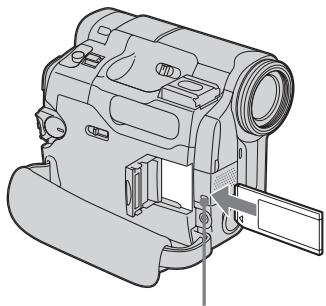

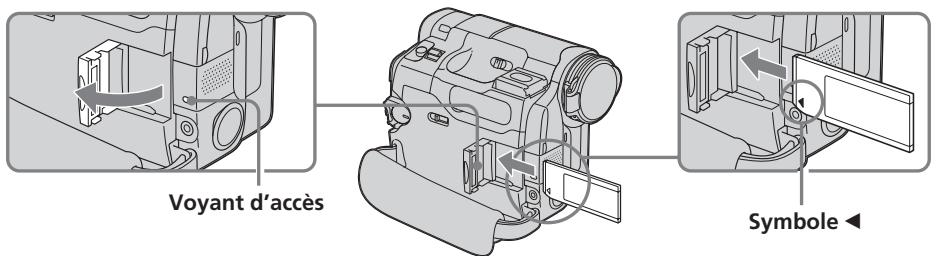

Insertion et éjection du « Memory Stick » .... 146

Sélection de la qualité et de la taille d'image .... 147

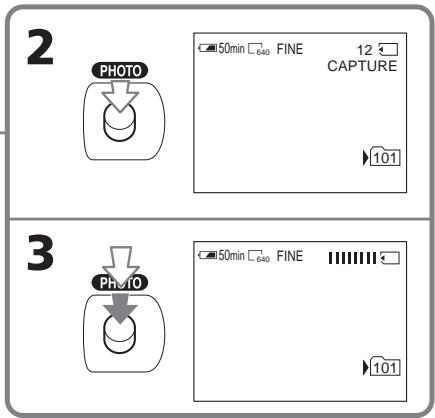

Enregistrement d'images fixes sur un « Memory Stick » – Enregistrement de photos en mémoire .... 152

Enregistrement d'une image depuis une cassette sous forme d'image fixe .... 156

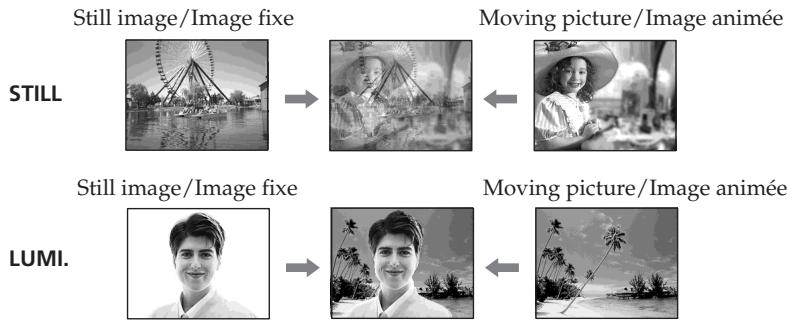

Superposition d'une image fixe d'un « Memory Stick » sur une image – MEMORY MIX.... 158

Enregistrement de photos par intervalles .... 164

Enregistrement d'images animées sur un « Memory Stick » – Enregistrement de films MPEG MOVIE ...... 166

Prise de vue avec le retardateur ..... 168

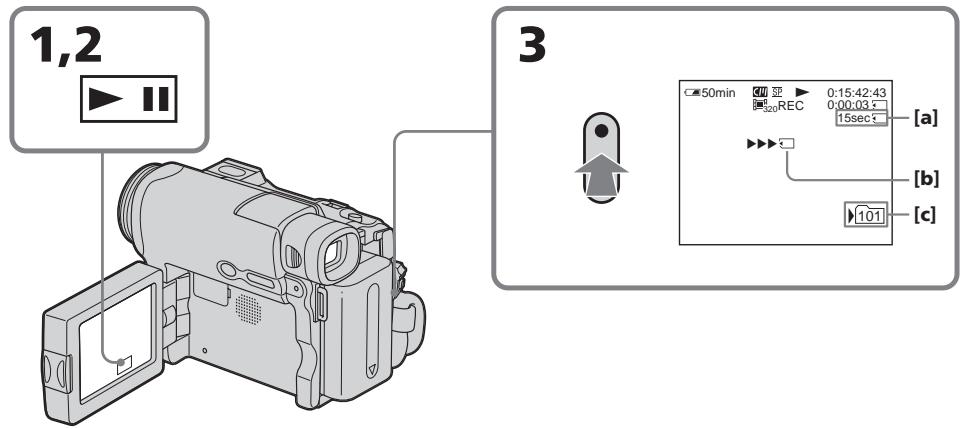

Enregistrement d'une image d'une cassette sous forme d'images animées .... 170

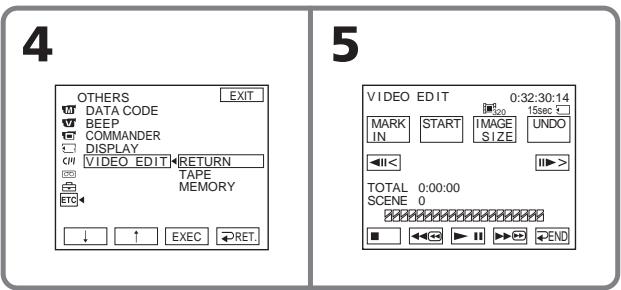

Enregistrement d'images montées sous forme d'images animées – Montage numérique d'un programme (sur « Memory Stick »).... 173

Modification du dossier d'enregistrement .... 177

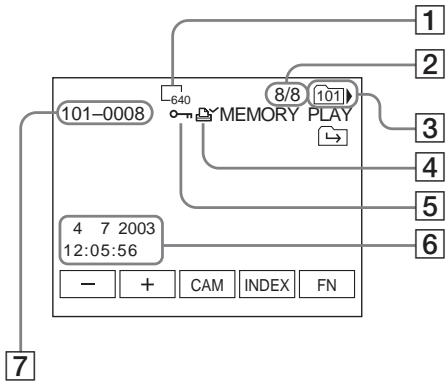

Visionnage d'une image fixe – Lecture des photos en mémoire .... 179

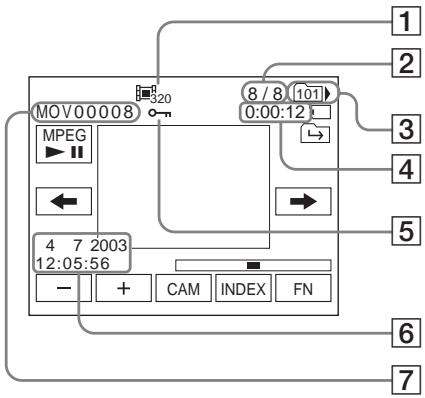

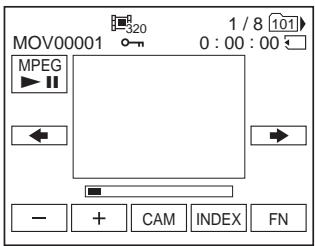

Visionnage d'images animées – Lecture d'un film au format MPEG MOVIE .... 182

Sélection d'un dossier de lecture ...... 185

Agrandissement d'images fixes enregistrées sur un « Memory Stick » - PB ZOOM Mémoire .... 186

Lecture d'images en continu – Diaporama .... 188

Prévention d'un effacement accidentel – Protection de l'image . 190

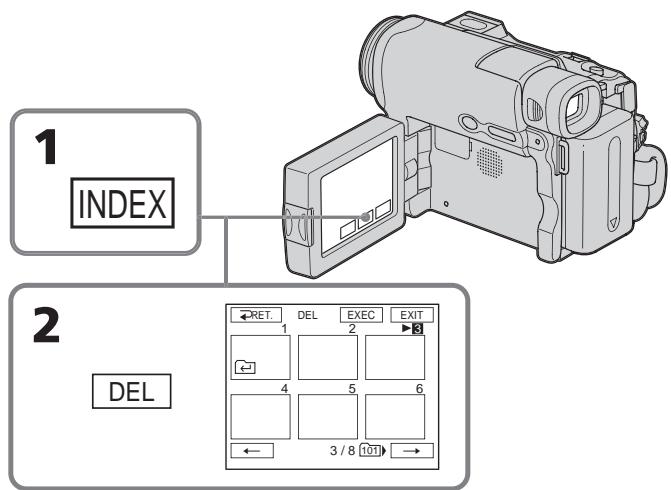

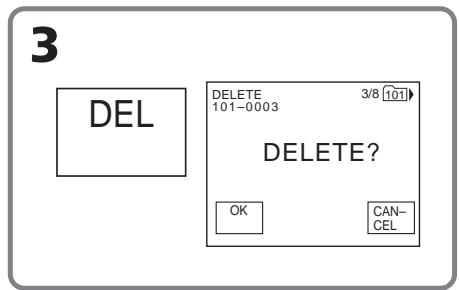

Suppression d'images - DELETE ..... 192

Modification de la taille des images – Redimensionnement (DCR-TRV33E uniquement) 196

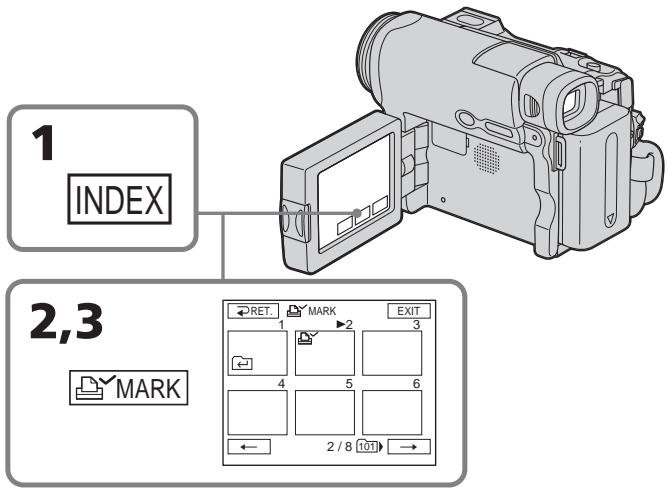

Inscription d'une marque d'impression – Marque d'impression ...... 197

Visualisation d'images à l'aide de votre ordinateur

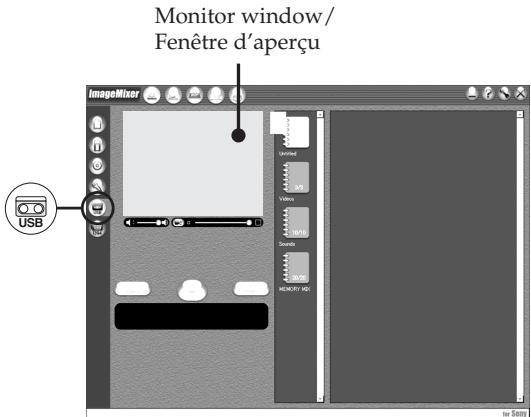

Visualisation d'images à l'aide d'un ordinateur – Introduction...... 199

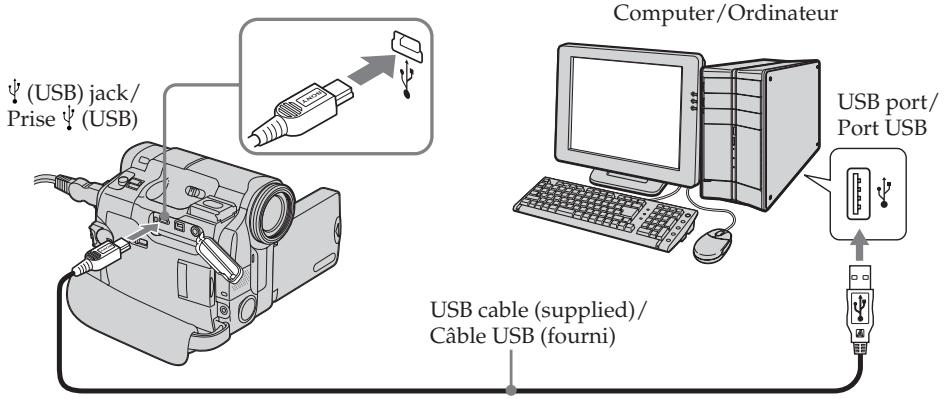

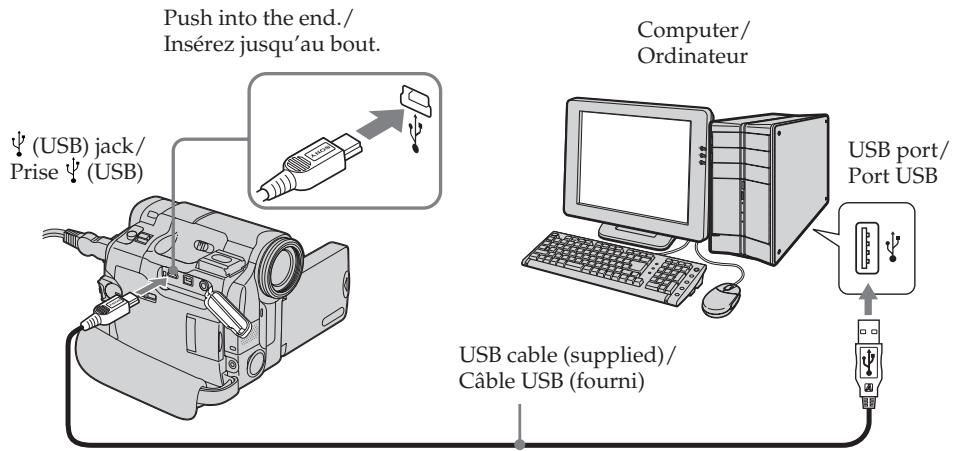

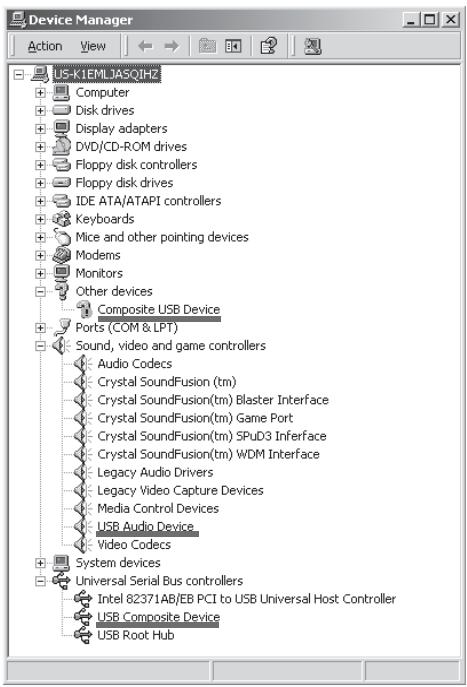

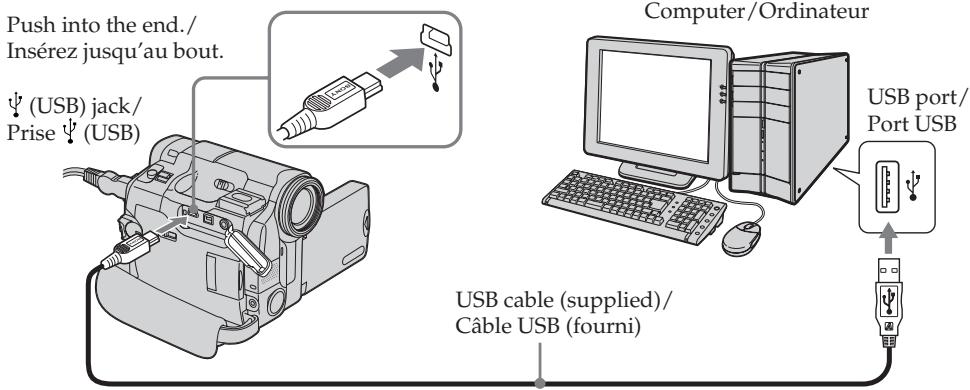

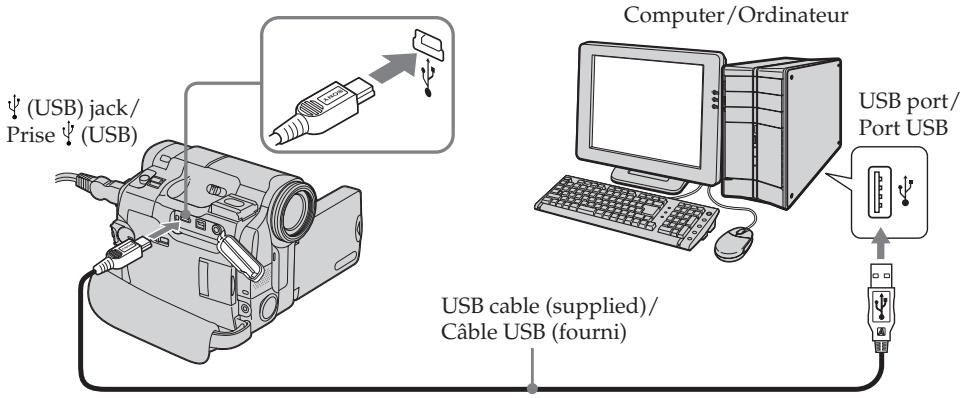

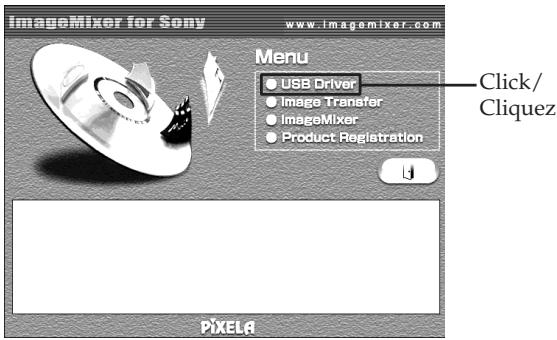

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows) 203

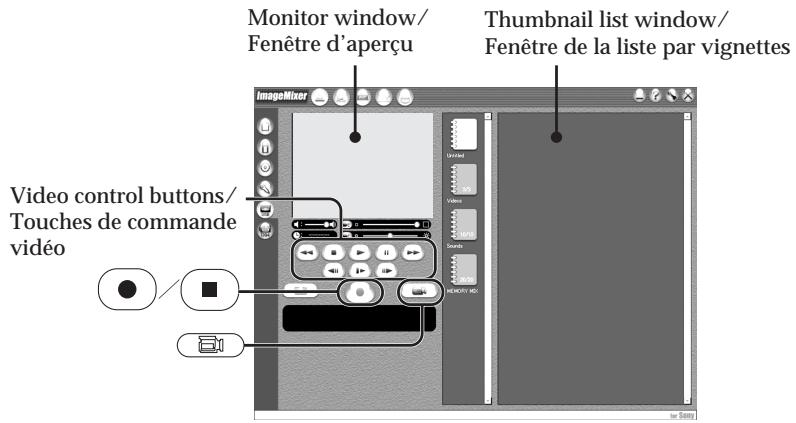

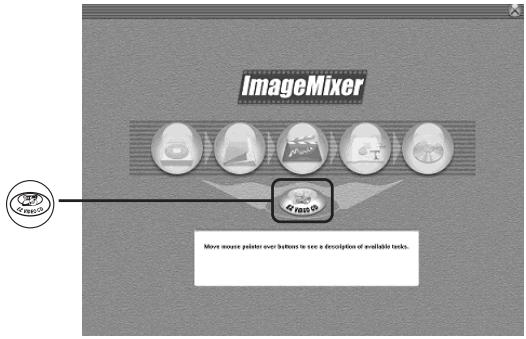

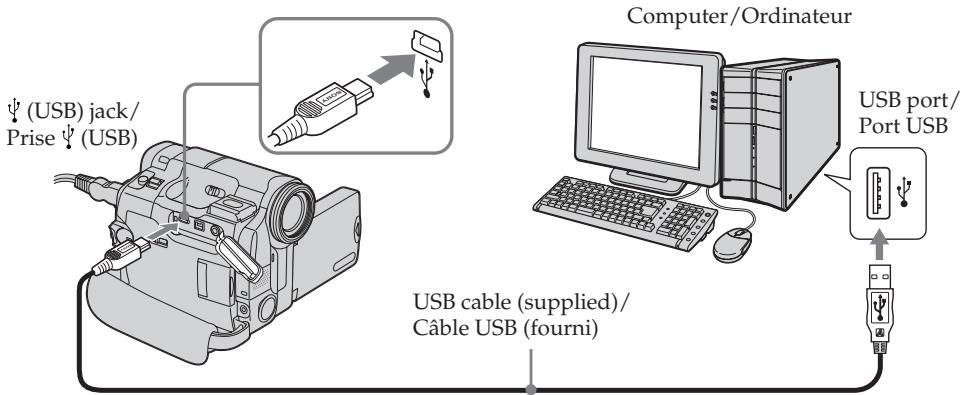

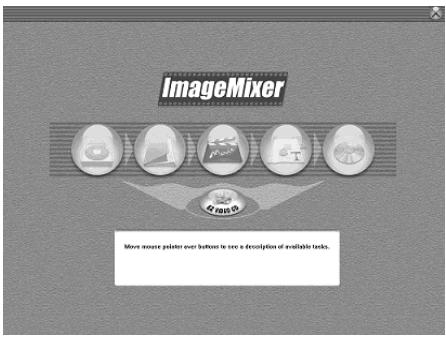

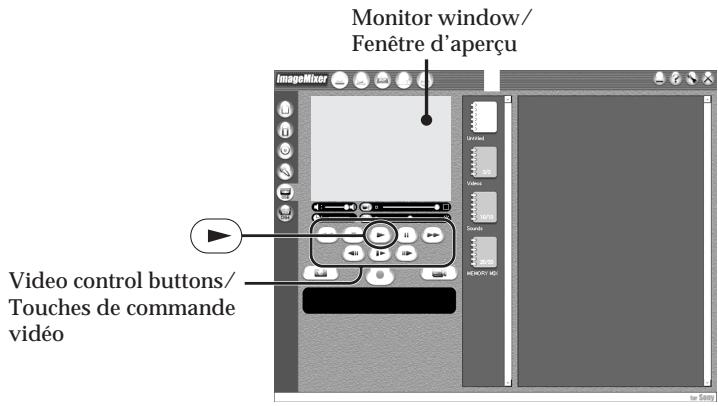

Visionnage sur un ordinateur d'images enregistrées sur une cassette – USB Streaming (pour les utilisateurs de Windows) 217

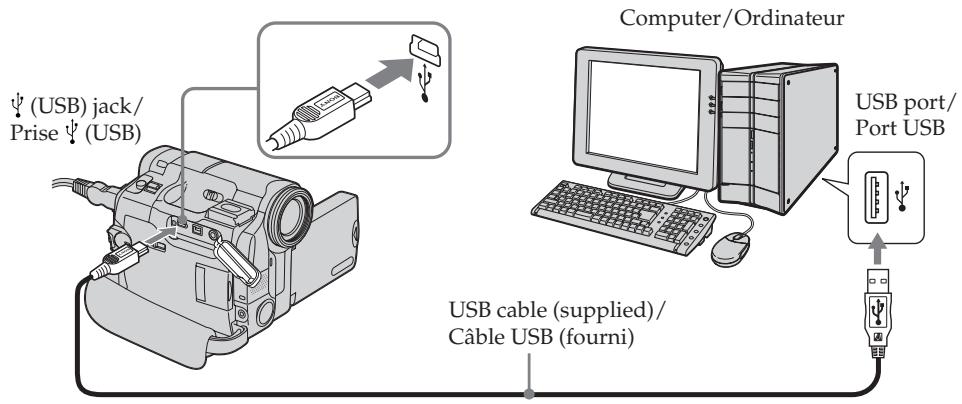

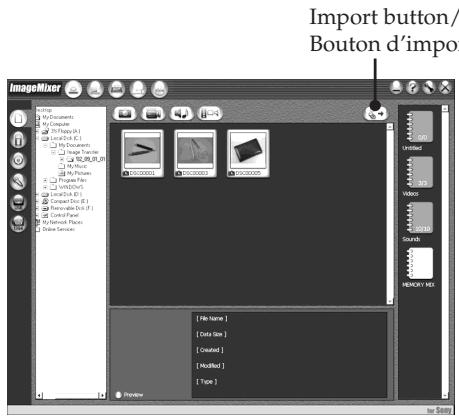

Visionnage sur un ordinateur d'images enregistrées sur un « Memory Stick » (pour les utilisateurs de Windows) (DCR-TRV22E/TRV33E uniquement) 227

Raccordement de votre caméscope à un ordinateur à l'aide du câble USB (pour les utilisateurs de Macintosh) (DCR-TRV22E/TRV33E uniquement) 233

Visionnage sur votre ordinateur d'images enregistrées sur un « Memory Stick » (pour les utilisateurs de Macintosh) (DCR-TRV22E/TRV33E uniquement) 236

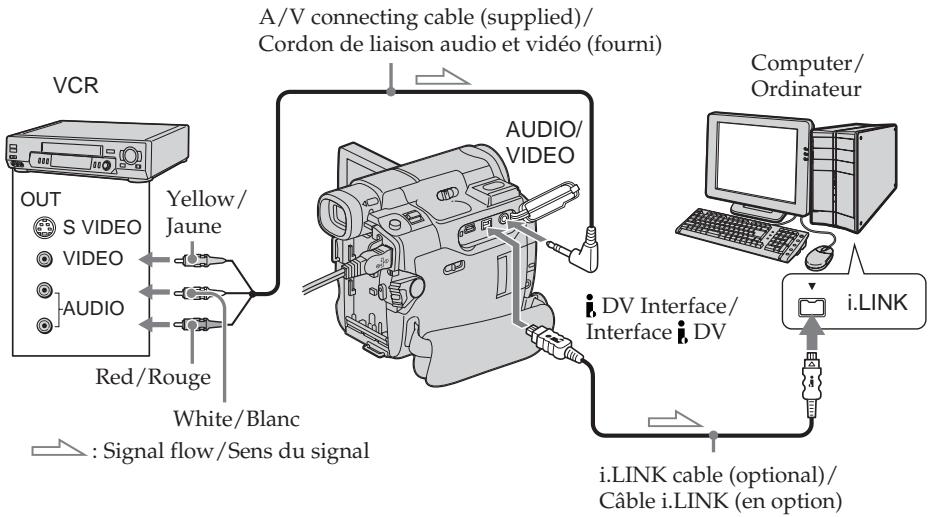

Capture d'images sur un ordinateur à partir d'un appareil vidéo analogique – Fonction de conversion des signaux (DCR-TRV22E/TRV33E uniquement).... 238

Personnalisation de votre caméscope

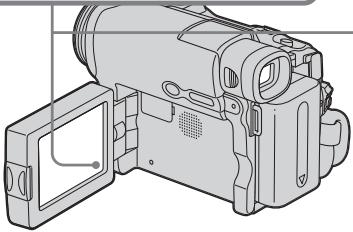

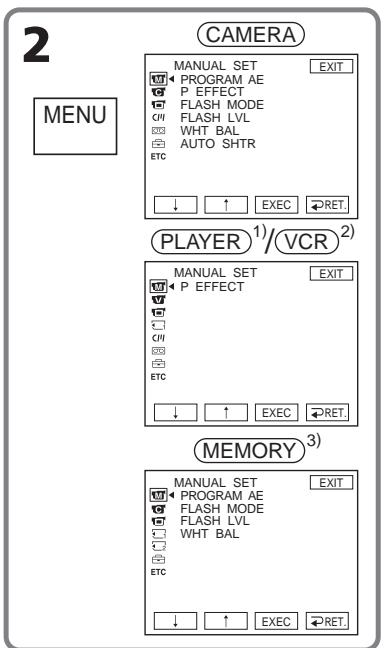

Modification des réglages de menu ..... 240

Dépannage

Types de problèmes et leurs solutions .... 273

Code d'autodiagnostic 281

Indicateurs d'avertissement 282

Messages d'avertissement 283

Informations complémentaires

Cassettes utilisables 284

A propos de la batterie « InfoLITHIUM » 288

A propos de i.LINK 292

Utilisation de votre caméscope à l'étranger 295

Précautions et informations relatives à l'entretien 296

Spécifications 307

Référence rapide

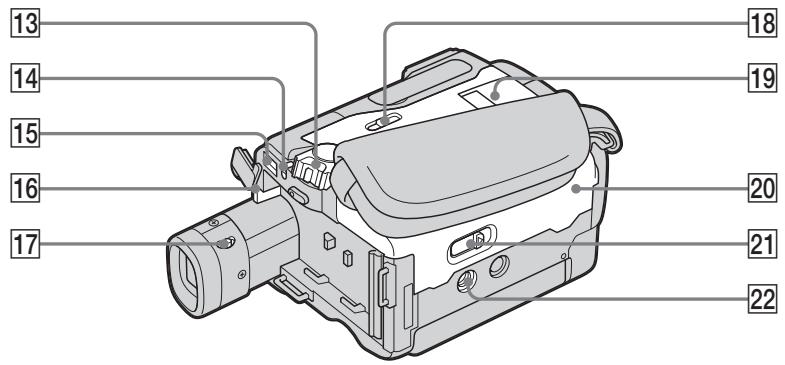

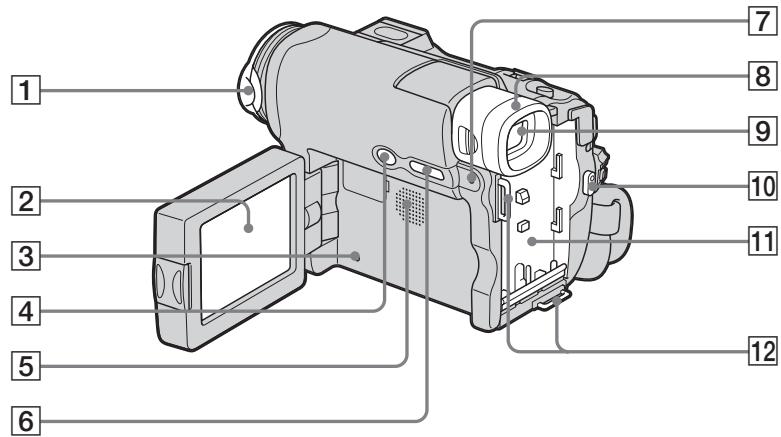

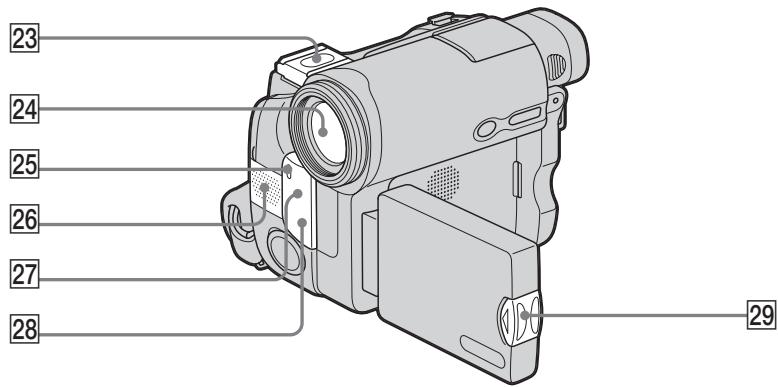

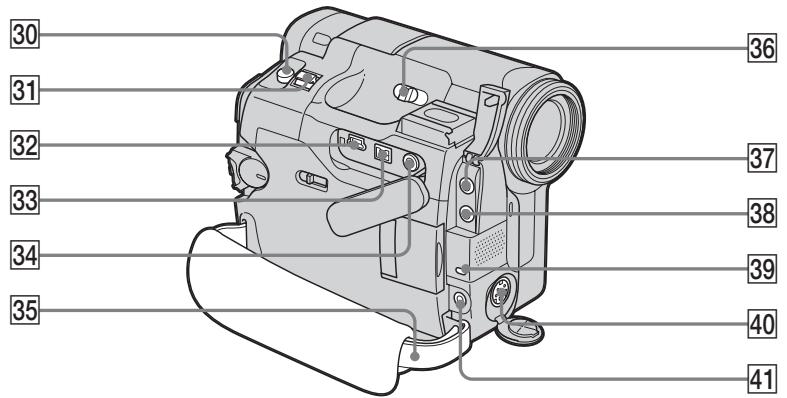

Identification des composants et des commandes .... 309

Index 319

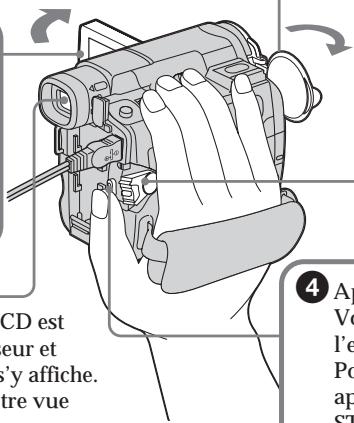

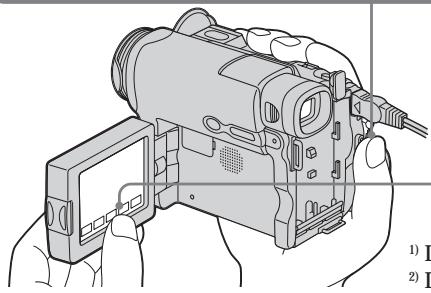

Guide de démarrage rapide – Enregistrement sur cassette

1

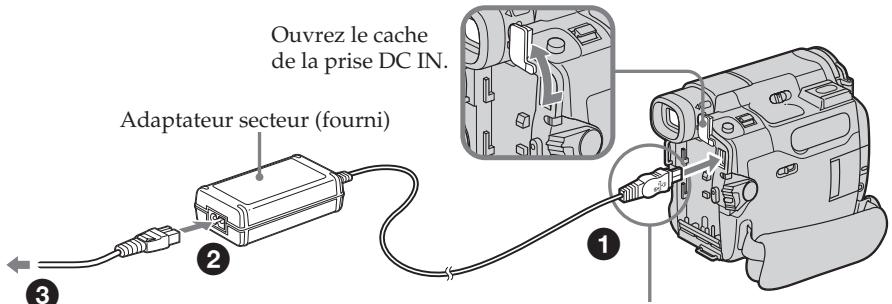

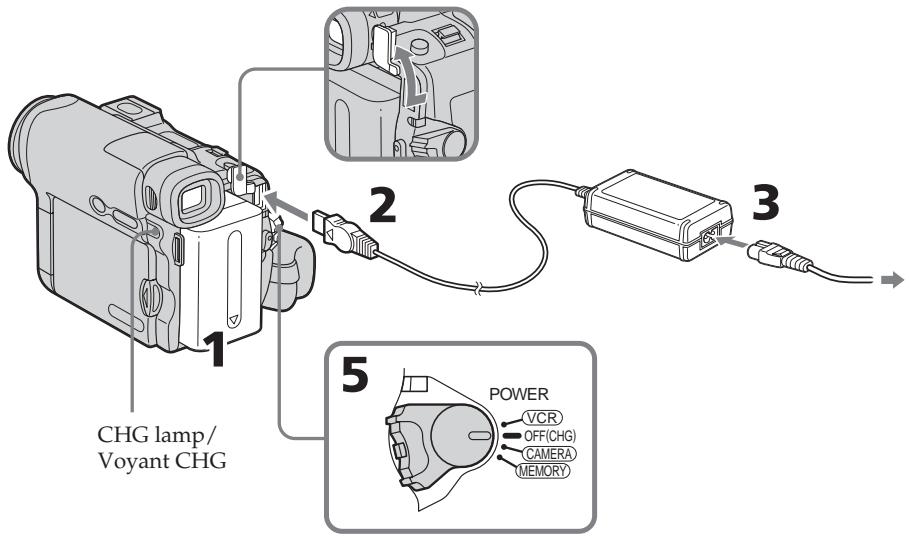

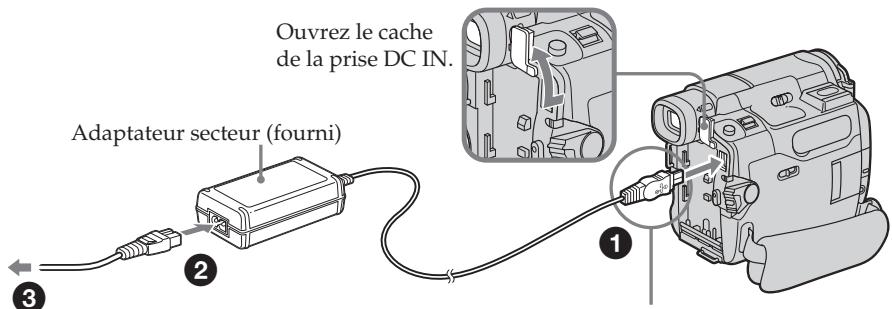

Raccordement du cordon d'alimentation (p. 25)

Utilisez la batterie lors de l'utilisation du caméscope en extérieur (p. 24).

Raccordez la fiche avec le signe ▲ tourné vers la batterie.

2

Insertion de la cassette

1

Faites glisser OPEN/▲EJECT dans le sens de la flèche et ouvrez le couvercle.

2

Insérez la cassette en poussant sur le centre de la tranche arrière de la cassette. Insérez la cassette bien droite avec sa fenêtre tournée vers le haut, aussi loin que possible dans le logement de cassette.

3

Fermez le logement de cassette en appuyant sur PUSH sur le logement de cassette. Lorsque le logement de cassette est complètement abaissé, fermez le couvercle en appuyant dessus jusqu'au déclic.

Pour éjecter la cassette

Suivez les procédures ci-dessus et sortez la cassette après la complète ouverture du logement de cassette à l'étape ②.

Remarque

Ne refermez pas le logement de cassette de force en appuyant dessus. Ceci pourrait entraîner un problème de fonctionnement.

Comment tenir votre caméscope

Serrage de la sangle

Serrez bien la sangle.

Enregistrement d'une image sur la cassette (p. 36)

1 Ouvrez le capuchon de l'objectif (p. 36).

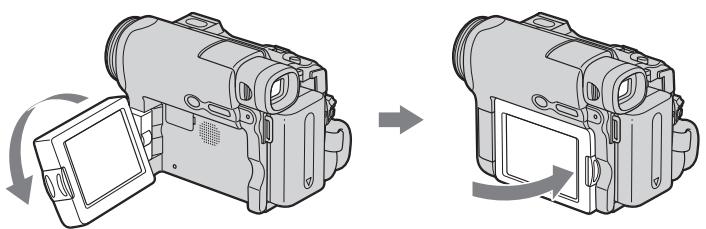

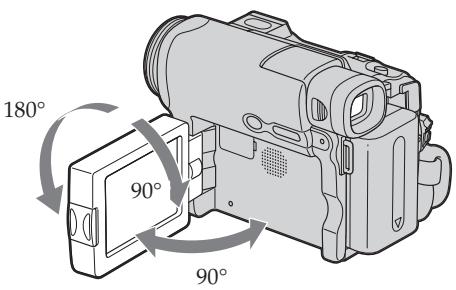

3 Appuyez sur OPEN pour ouvrir le panneau LCD. L'image s'affiche à l'écran.

Viseur

Lorsque le panneau LCD est fermé, déployez le viseur et regardez l'image qui s'y affiche. Réglez l'oculaire à votre vue (p. 43).

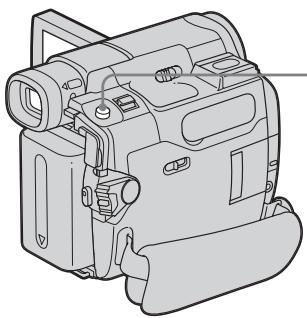

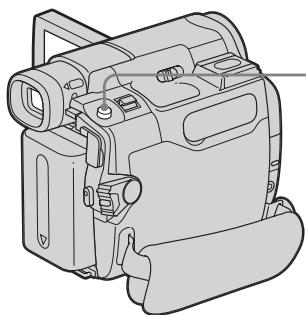

2 Réglez le commutateur POWER sur CAMERA tout en appuyant sur le petit bouton vert.

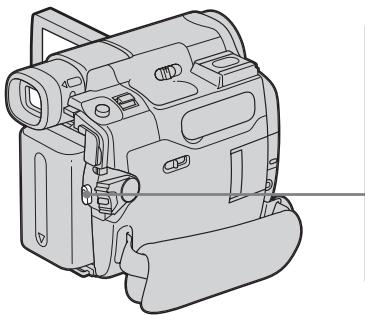

4 Appuyez sur START/STOP.

Votre caméscope entame l'enregistrement. Pour arrêter l'enregistrement, appuyez une nouvelle fois sur START/STOP.

Lorsque vous achetez votre caméscope, l'horloge est désactivée. Si vous souhaitez enregistrer la date et l'heure d'enregistrement d'une image, vous devez régler l'horloge avant d'effectuer la prise de vue (p. 31).

4

Contrôle de l'image en cours de lecture sur l'écran LCD (p. 52)

1

Réglez le commutateur POWER sur PLAYER ^1) /VCR ^2) tout en appuyant sur le petit bouton vert.

3 Appuyez sur ▶ II sur l'écran tactile pour lancer la lecture.

Remarque

Lorsque vous utilisez l'écran tactile, appuyez légèrement sur les touches de commande tout en soutenant l'arrière du panneau LCD avec le doigt. N'appuyez pas sur l'écran LCD avec un objet pointu.

^1) DCR-TRV12E/TRV14E
2) DCR-TRV19E/TRV22E/TRV33E

Ne soulevez pas le caméscope en le tenant par les parties indiquées dans les illustrations.

Guide de démarrage rapide – Enregistrement sur un « Memory Stick » (DCR-TRV22E/TRV33E uniquement)

1

Raccordement du cordon d'alimentation (p. 25)

Utilisez la batterie lors de l'utilisation du caméscope en extérieur (p. 24).

Raccordez la prise avec le signe ▲ tourné vers la batterie.

2

Insertion du « Memory Stick » (p. 146)

Ouvrez le couvercle de la fente pour « Memory Stick ». Introduisez le « Memory Stick » dans la fente pour « Memory Stick » prévue à cet effet et poussez-le aussi loin que possible avec le symbole ◀ tourné vers le bas, comme illustré, puis refermez le couvercle.

Pour éjecter le « Memory Stick », ouvrez le — couvercle de la fente pour « Memory Stick » et faites glisser MEMORY EJECT dans le sens de la flèche.

Pendant que le voyant d'accès est allumé ou clignote

Ne secouez pas et ne frappez pas votre caméscope car il est en train de lire les données sur le « Memory Stick » ou en train d'enregistrer des données sur le « Memory Stick ». Ne coupez pas l'alimentation et ne retirez pas le « Memory Stick » ou la batterie. En effet, cela pourrait endommager les données d'image.

Comment tenir votre caméscope

Serrage de la sangle Serrez bien la sangle.

Enregistrement d'images fixes sur un « Memory Stick » (p. 152)

1 Ouvrez le capuchon de l'objectif (p. 36).

3 Appuyez sur OPEN pour ouvrir le panneau LCD. L'image s'affiche à l'écran.

Viseur

Lorsque le panneau LCD est fermé, déployez le viseur et regardez l'image qui s'y affiche. Réglez l'oculaire à votre vue (p. 43).

Lorsque vous achetez votre caméscope, l'horloge est désactivée. Si vous souhaitez enregistrer la date et l'heure d'enregistrement d'une image, vous devez régler l'horloge avant d'effectuer la prise de vue (p. 31).

2 Réglez le commutateur POWER sur MEMORY tout en appuyant sur le petit bouton vert. Assurez-vous que le commutateur LOCK est réglé sur la position de déverrouillage (gauche).

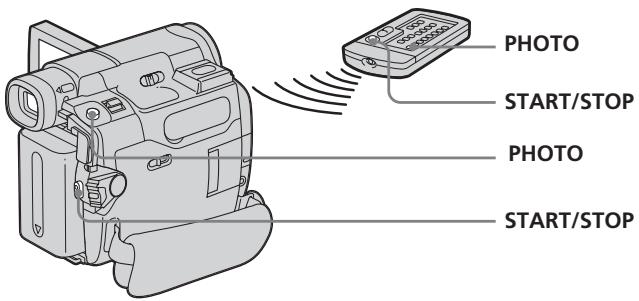

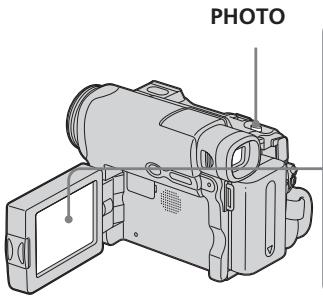

4 Appuyez légèrement sur PHOTO. Vous pouvez effectuer une prise de vue lorsque le voyant vert cesse de clignoter et reste allumé en permanence.

5 Appuyez à fond sur PHOTO. L'image capturée lorsque vous appuyez à fond sur PHOTO est enregistrée sur le « Memory Stick ».

4

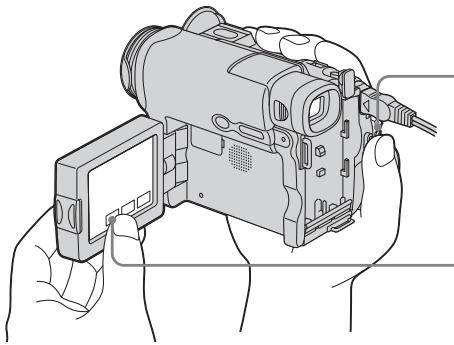

Contrôle de l'image fixe en cours de lecture sur l'écran LCD (p. 179)

1 Réglez le commutateur POWER sur MEMORY tout en appuyant sur le petit bouton vert.

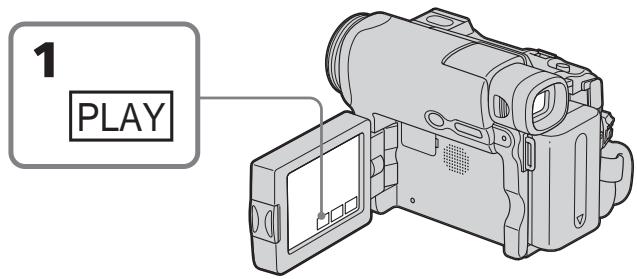

2 Appuyez sur PLAY. La dernière image enregistrée s'affiche.

Ne soulevez pas le caméscope en le tenant par les parties indiquées dans l'illustration.

Utilisation de ce manuel

Les instructions contenues dans ce manuel sont valables pour les 5 modèles indiqués dans le tableau à la page suivante. Avant de lire ce manuel et d'utiliser le caméscope, vérifiez le numéro de modèle indiqué sous votre caméscope. Les illustrations de ce mode d'emploi représentent le DCR-TRV33E. S'il s'agit d'un autre modèle, son nom est indiqué dans l'illustration. Toute différence de fonctionnement est clairement signalée dans le texte, par exemple, « DCR-TRV33E uniquement ».

Dans ce manuel, les touches et les réglages de votre caméscope sont indiqués en majuscules.

Après la section « Opérations d'enregistrement avancées » de ce mode d'emploi, la position du commutateur POWER est indiquée par les icônes ci-dessous.

PLAYER : Set the POWER switch to PLAYER (DCR-TRV12E/TRV14E).
VCR : Set the POWER switch to VCR (DCR-TRV19E/TRV22E/TRV33E).
CAMERA : Set the POWER switch to CAMERA.
MEMORY : Set the POWER switch to MEMORY (DCR-TRV22E/TRV33E).

PLAYER : Réglez le commutateur POWER sur PLAYER (DCR-TRV12E/TRV14E).
VCR : Réglez le commutateur POWER sur VCR (DCR-TRV19E/TRV22E/TRV33E).
CAMERA : Réglez le commutateur POWER sur CAMERA.
MEMORY : Réglez le commutateur POWER sur MEMORY (DCR-TRV22E/TRV33E).

Chaque opération effectuée est confirmée par un signal sonore.

Types of differences
Différences entre les modèles

DCR-TRV	12E	14E	19E	22E	33E
Viewfinder/ Viseur	B&W B&W	B&W B&W	B&W B&W	Colour Couleur	Colour Couleur
MEMORY mark* (on the POWER switch)/ Marque MEMORY* (sur le commutateur POWER)	—	—	—	●	●
VCR mark**/ Marque VCR**	PLAYER	PLAYER	VCR	VCR	VCR
AUDIO/VIDEO jack/ Prise AUDIO/VIDEO	●*	●*	●*	●	●
S VIDEO jack/ Prise S VIDEO	●*	●*	●*	●	●
DV jack/ Prise DV	●*	●*	●	●	●
Remote Commander/ Télécommande	—	●	●	●	●

* Les modèles sur lesquels MEMORY est indiqué sur le commutateur POWER sont dotés des fonctions de mémoire. Pour plus de détails, reportez-vous à la page 141.

** Les modèles sur lesquels VCR est indiqué sur le commutateur POWER permettent l'enregistrement à partir d'autres appareils tels qu'un magnétoscope. Sur les autres modèles, PLAYER est indiqué sur le commutateur POWER.

Fourni

— Non fourni

- Sortie uniquement

Remarque sur la fonction de mémoire de cassette

Votre caméscope est basé sur le format DV. Vous pouvez utiliser uniquement des mini cassettes DV avec votre caméscope. Il est recommandé d'utiliser des cassettes dotées de la fonction de mémoire de cassette CIII.

Le logo CIII (mémoire de cassette) est apposé sur les cassettes dotées de la fonction de mémoire de cassette.

Remarque sur les systèmes de télévision couleur

Les systèmes de télévision couleur diffèrent d'un pays ou d'une zone à l'autre. Pour visionner vos enregistrements sur un téléviseur, il vous faut un modèle utilisant le système PAL.

Précautions concernant les droits d'auteur

Les programmes de télévision, les films, les cassettes vidéo et autres enregistrements peuvent être protégés par des droits d'auteur ; leur enregistrement non autorisé peut être contraire aux lois sur les droits d'auteur.

Remarque sur le raccordement d'autres appareils

Lors du raccordement de votre caméscope à un autre appareil vidéo ou à un ordinateur à l'aide du câble USB ou i.LINK, faites attention à la forme de la prise.

Si vous insérez de force la fiche, la prise peut être endommagée et un problème de fonctionnement peut se produire au niveau de votre caméscope.

Précautions concernant l'entretien du caméscope

Objectif et écran LCD et viseur (sur les modèles disposant de ces éléments uniquement)

• L'écran LCD et le viseur sont le produit d'une technologie de pointe et plus de 99,99 % des pixels sont efficaces. Cependant, on peut constater de très petits points noirs et/ou lumineux (blancs, rouges, bleus ou verts) apparaissant en permanence sur l'écran LCD et dans le viseur. Ces points sont normaux et proviennent du processus de fabrication ; ils n'affectent en aucun cas la qualité de l'enregistrement.

Utilisation de ce manuel

• Tenez le caméscope à l'abri de l'humidité. Tenez-le à l'abri de la pluie et de l'eau de mer. Des problèmes de fonctionnement parfois irréparables peuvent se produire si votre caméscope est mouillé [a].
• N'exposez jamais votre caméscope à des températures supérieures à 60 °C comme en plein soleil ou dans un véhicule garé en plein soleil [b].
• Prenez des précautions lorsque vous posez votre caméscope près d'une fenêtre ou en extérieur. Si l'écran LCD, le viseur ou l'oculaire sont exposés aux rayons directs du soleil pendant de longues périodes, des problèmes de fonctionnement peuvent se présenter [c].
• Ne filmez pas le soleil directement. Cela pourrait entraîner un mauvais fonctionnement de votre caméscope. Effectuez des prises de vue du soleil dans des conditions de lumière faible, par exemple au crépuscule [d].

[a]

Etape 1 Préparation de l'alimentation

Installation de la batterie

(1) Relevez le viseur.
(2) Faites glisser la batterie vers le bas jusqu'au déclic.

Pour retirer la batterie

(1) Relevez le viseur.
(2) Sortez la batterie en la faisant glisser vers l'extérieur dans le sens de la flèche tout en maintenant BATT enfoncée.

Si vous utilisez le viseur lorsqu'une batterie à grande capacité est installée

Si vous installez la batterie NP-FM70, QM71, QM71D, FM91, QM91 ou QM91D sur votre caméscope, déployez le viseur et relevez-le jusqu'à un angle de visionnage confortable.

Etape 1 Préparation de l'alimentation

Recharge de la batterie

Chargez la batterie avant de l'utiliser sur votre caméscope.

Votre caméscope ne peut fonctionner qu'avec une batterie « InfoLITHIUM » (série M).

Reportez-vous à la page 288 pour plus d'informations sur la batterie « InfoLITHIUM ».

(1) Installez la batterie dans le caméscope.
(2) Raccordez l'adaptateur secteur fourni avec votre caméscope à la prise DC IN en vous assurant que la marque ▲ de la fiche DV est tournée vers la batterie.
(3) Connectez le cordon d'alimentation à l'adaptateur secteur.
(4) Raccordez le cordon d'alimentation à une prise de courant.
(5) Réglez le commutateur POWER sur OFF (CHG).
Le voyant CHG s'allume lorsque la charge commence. Une fois la charge terminée, le voyant CHG s'éteint (pleine charge).

Après la recharge de la batterie

Débranchez l'adaptateur secteur de la prise DC IN du caméscope.

Etape 1 Préparation de l'alimentation

Remarque

Empêchez les objets métalliques d'entrer en contact avec les pièces métalliques de la fiche de courant continu de l'adaptateur secteur. Ceci pourrait entraîner un court-circuit et endommager l'adaptateur secteur.

Lorsque vous utilisez l'adaptateur secteur

Branchez l'adaptateur secteur sur une prise secteur. En cas de problème avec cet appareil lors de l'utilisation de l'adaptateur secteur, débranchez la fiche de la prise secteur aussitôt pour couper l'alimentation.

Remarque sur le voyant de charge CHG

Le voyant de charge CHG clignote dans les cas suivants :

– la batterie n'est pas installée correctement ;

– la batterie est défectueuse.

Temps approximatif en minutes nécessaire à la recharge d'une batterie vide à 25 °C.

Le temps de charge peut augmenter si la température de la batterie est très élevée ou très basse en raison de la température ambiante.

Recording time/Temps d'enregistrement

DCR-TRV12E/TRV14E/TRV19E/TRV22E

Battery pack/Batterie	Recording with the viewfinder/Enregistrement avec le viseur		Recording with the LCD screen/Enregistrement avec l’écran LCD
	Continuous/Continu	Typical*/Normal*	Continuous/Continu	Typical*/Normal*
NP-FM30 (supplied/fournie)	125	65	90	45
NP-FM50	200	105	150	75
NP-FM70	415	215	310	160
NP-QM71/QM71D	485	255	365	190
NP-FM91/QM91/QM91D	725	380	550	290

DCR-TRV33E

Battery pack/Batterie	Recording with the viewfinder/Enregistrement avec le viseur		Recording with the LCD screen/Enregistrement avec l’écran LCD
	Continuous/Continu	Typical*/Normal*	Continuous/Continu	Typical*/Normal*
NP-FM30 (supplied/fournie)	95	50	75	40
NP-FM50	155	85	120	65
NP-FM70	320	180	255	145
NP-QM71/QM71D	375	210	300	170
NP-FM91/QM91/QM91D	565	320	455	255

Temps approximatif indiqué en minutes lors de l'utilisation d'une batterie pleine

* Durée approximative en minutes lors d'un enregistrement avec marche/arrêt d'enregistrement, zoom et mise sous et hors tension répétés. L'autonomie réelle de la batterie peut être plus courte.

Playing time/Temps de lecture

DCR-TRV12E/TRV14E/TRV19E/TRV22E

Battery pack/Batterie	Playing time on the LCD screen/Temps de lecture sur l’écran LCD	Playing time with the LCD panel closed/Temps de lecture avec le panneau LCD fermé
NP-FM30 (supplied/fourni)	100	150
NP-FM50	165	240
NP-FM70	345	495
NP-QM71/QM71D	400	580
NP-FM91/QM91/QM91D	605	865

DCR-TRV33E

Battery pack/Batterie	Playing time on the LCD screen/Temps de lecture sur l'écran LCD	Playing time with the LCD panel closed/Temps de lecture avec le panneau LCD fermé
NP-FM30 (supplied/fourni)	100	135
NP-FM50	160	220
NP-FM70	335	450
NP-QM71/QM71D	390	530
NP-FM91/QM91/QM91D	585	785

Temps approximatif indiqué en minutes lors de l'utilisation d'une batterie pleine

Note

Durée approximative d'enregistrement et de lecture continue à une température de 25 °C. L'autonomie de la batterie est raccourcie si vous utilisez votre caméscope à basse température.

Etape 1 Préparation de l'alimentation

Vérification du statut de la batterie – Informations concernant la batterie

(1) Réglez le commutateur POWER sur OFF (CHG).
(2) Appuyez sur OPEN pour ouvrir le panneau LCD.
(3) Appuyez sur DSPL/BATT INFO. Le niveau de charge de la batterie (pourcentage d'autonomie de la batterie) et l'autonomie de la batterie lors de l'utilisation de l'écran LCD ou du viseur sont affichés pendant environ sept secondes.

Si vous maintenez DSPL/BATT INFO enfoncé, les indicateurs s'affichent pendant environ 20 secondes.
    subgraph["a"]
        D["BATTERY INFO\nBATTERY CHARGE LEVEL\n0% 50% 100%\nREC TIME AVAILABLE\nLCD SCREEN: 60 min\nVIEWFINDER: 76 min"]
    end
    subgraph["b"]
        E["BATTERY INFO\nBATTERY CHARGE LEVEL\n0% 50% 100%\nREC TIME AVAILABLE\nLCD SCREEN: 75 min\nVIEWFINDER: 95 min"]
    end

- L'indicateur BATTERY INFO peut ne pas s'afficher dans les cas suivants :

– La batterie n'est pas installée.

– La batterie est défectueuse.

– la batterie est vide.

- Si le commutateur POWER est réglé sur OFF (CHG), l'indicateur BATTERY INFO ne s'affiche pas lorsque vous appuyez sur DISPLAY sur la télécommande (sauf pour le DCR-TRV12E).

Informations relatives à la batterie

Le numéro affiché pour les informations relatives à la batterie indique le temps approximatif d'enregistrement.

Etape 1 Préparation de l'alimentation

Pendant le calcul de l'autonomie de la batterie

« CALCULATING BATTERY INFO ... » s'affiche.

Si vous appuyez sur DSPL/BATT INFO pendant que le panneau LCD est fermé

Les informations relatives à la batterie s'affichent dans le viseur pendant environ 7 secondes.

Connexion vers une prise murale

Vous pouvez utiliser votre caméscope sans vous soucier d'un manque d'alimentation. Raccordez l'adaptateur secteur de la même manière que lors de la charge de la batterie.

PRECAUTIONS

L'appareil n'est pas déconnecté de la source d'alimentation secteur (courant domestique) tant qu'il reste branché sur la prise murale, même si l'appareil proprement dit a été mis hors tension.

Remarques

• L'adaptateur secteur peut transmettre l'alimentation d'une prise de courant, même si la batterie est encore raccordée au caméscope.
• La prise DC IN a priorité sur les autres sources d'alimentation. Cela signifie que la batterie ne peut pas alimenter l'appareil si le cordon d'alimentation est branché à la prise DC IN, même si le cordon d'alimentation n'est pas branché sur une prise secteur.

Etape 2 Réglage de la date et de l'heure

La première fois que vous utilisez le caméscope, réglez la date et l'heure. Sinon, l'indicateur « CLOCK SET » s'affiche chaque fois que vous mettez le commutateur POWER sur CAMERA ou MEMORY (DCR-TRV22E/TRV33E uniquement), à moins que vous ne régliez la date et l'heure.

Si vous ne réglez pas la date et l'heure, « -- --- » et « --:--» sont enregistrés sur la cassette ou le « Memory Stick » (DCR-TRV22E/TRV33E uniquement) en tant que code de données.

Si vous n'utilisez pas le caméscope pendant 4 mois environ, la date et l'heure peuvent s'effacer (des barres peuvent apparaître) parce que la batterie rechargeable intégrée de votre caméscope s'est déchargée (p. 299). Dans ce cas, chargez la batterie rechargeable intégrée, puis réglez l'année, le mois, le jour, l'heure et les minutes.

(1) Réglez le commutateur POWER sur CAMERA ou MEMORY (DCR-TRV22E/TRV33E uniquement).
(2) Appuyez sur OPEN pour ouvrir le panneau LCD.
(3) Appuyez sur FN (fonction) pour afficher PAGE1 (p. 33).
(4) Appuyez sur MENU pour afficher le menu.
(5) Appuyez sur ↓/↑ pour sélectionner 📄, puis appuyez sur EXEC.
(6) Appuyez sur ↓/↑ pour sélectionner CLOCK SET, puis appuyez sur EXEC.
(7) Appuyez sur ↓/↑ pour sélectionner l'année souhaitée, puis appuyez sur EXEC.
(8) Réglez le mois, le jour et l'heure en suivant la même procédure qu'à l'étape 7.
(9) Appuyez sur ↓/↑ pour régler les minutes, puis appuyez sur EXEC lorsque l'heure souhaitée s'affiche. L'horloge commence à fonctionner.

Step 2 Setting the date and time
Etape 2 Réglage de la date et de l'heure

Pour revenir au menu FN (fonction)

Appuyez sur EXIT.

Remarque sur l'indicateur horaire

L'horloge interne de votre caméscope fonctionne selon un cycle de 24 heures.

Etape 3 Utilisation de l'écran tactile

L'écran LCD de votre caméscope est doté de boutons de commande. Appuyez directement sur l'écran LCD avec le doigt pour activer chaque fonction.

(1) Réglez le commutateur POWER sur CAMERA pour effectuer une prise de vue, sur PLAYER ^1) /VCR ^2) pour effectuer une lecture ou sur MEMORY ^3) pour utiliser le « Memory Stick ».
(2) Appuyez sur OPEN pour ouvrir le panneau LCD.
(3) Appuyez sur FN. Les boutons de commande de PAGE1 apparaissent sur l'écran LCD.
(4) Appuyez sur PAGE2/PAGE3 pour afficher PAGE2/PAGE3. Les boutons de commande de PAGE2/PAGE3 apparaissent sur l'écran LCD.
(5) Appuyez sur la commande souhaitée. Reportez-vous aux pages correspondantes de ce manuel pour obtenir des informations sur chaque fonction.

[a] Lorsque le commutateur POWER est réglé sur CAMERA

Pour revenir à FN

Appuyez sur EXIT.

Pour exécuter les réglages

Appuyez sur ➔ OK. L'affichage revient à PAGE1/PAGE2/PAGE3.

Etape 3 Utilisation de l'écran tactile

Pour annuler les réglages

Appuyez sur ➤ OFF. L'affichage revient à PAGE1/PAGE2/PAGE3.

Pour faire disparaître les indicateurs d'écran

Appuyez sur DSPL/BATT INFO.

Boutons de commande sur chaque écran

Lorsque le commutateur POWER est réglé sur CAMERA

PAGE1	SPOT FOCUS, MENU, FOCUS, FADER, END SCH, SPOT METER, EXPOSURE
PAGE2	DIG EFFT*, SELFTIMER, LCD BRT, SUPER NS*, VOL, COLR SLW S*, MEM MIX*

* DCR-TRV22E/TRV33E only
* DCR-TRV22E/TRV33E uniquement

When the POWER switch is set to PLAYER ^1) /VCR ^2)

Lorsque le commutateur POWER est réglé sur PLAYER ^1) /VCR ^2)

PAGE1	MENU, LCD BRT, VOL, END SCH
PAGE2	DATA CODE, DIG EFFT ^3) , PB ZOOM ^3)
PAGE3	V SPD PLAY, A DUB CTRL, REC CTRL ^2)

^1) DCR-TRV12E/TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E
^3) DCR-TRV22E/TRV33E only

^1) DCR-TRV12E/TRV14E

^2) DCR-TRV19E/TRV22E/TRV33E

^3) DCR-TRV22E/TRV33E uniquement

Lorsque le commutateur POWER est réglé sur MEMORY (DCR-TRV22E/TRV33E uniquement)

En cours d'utilisation de la caméra à mémoire

PAGE1	SPOT FOCUS, MENU, FOCUS, PLAY, PB FOLDR, SPOT METER, EXPOSURE
PAGE2	SELFTIMER, PLAY, MEM MIX
PAGE3	LCD BRT, PLAY, VOL

En cours de lecture de mémoire

PAGE1	MENU, CAM, PB FOLDR, DEL
PAGE2	PB ZOOM, CAM, RESIZE*, DATA CODE
PAGE3	LCD BRT, CAM, VOL

* DCR-TRV33E only
* DCR-TRV33E uniquement

Notes

Etape 3 Utilisation de l'écran tactile

Remarques

• Lorsque vous utilisez l'écran tactile, appuyez légèrement sur les touches de commande tout en soutenant l'arrière du panneau LCD avec le doigt.
• N'appuyez pas sur l'écran ACL avec un objet pointu, tel qu'un crayon.
• N'appuyez pas trop fort sur l'écran LCD.
• Ne touchez pas l'écran LCD avec des mains humides.
• Si FN n'apparaît pas sur l'écran LCD, appuyez légèrement sur l'écran LCD pour faire apparaître FN. Vous pouvez commander l'affichage avec la touche DSPL/BATT INFO de votre caméscope.

Exécution des différents paramètres

La barre verte s'affiche au-dessus du paramètre.

Si les paramètres ne sont pas disponibles

La couleur des paramètres passe au gris.

Lors de l'utilisation du viseur

Vous pouvez également effectuer les différentes opérations avec l'écran tactile (p. 90).

Recording a picture

Enregistrement d'une image

Effectuez à l'avance l'étape 1 (p. 24) et l'étape 2 (p. 31).

(1) Ouvrez le capuchon d'objectif.
(2) Préparez la source d'alimentation (p. 24) et insérez la cassette (p. 16).
(3) Réglez le commutateur POWER sur CAMERA tout en appuyant sur le petit bouton vert. Le caméscope passe en mode d'attente.
(4) Appuyez sur OPEN pour ouvrir le panneau LCD. L'image s'affiche à l'écran.
(5) Appuyez sur START/STOP. Votre caméscope entame l'enregistrement. L'indicateur REC apparaît. Le voyant de tournage situé à l'avant de votre caméscope s'allume. Pour arrêter l'enregistrement, appuyez une nouvelle fois sur START/STOP.

Notes

• Positionnez le capuchon d'objectif de manière à ne pas recouvrir le micro et l'émetteur d'infrarouges.
• Évitez de toucher le micro pendant l'enregistrement.

Note on recording

Remarque sur l'enregistrement

Votre caméscope enregistre et lit en mode SP (standard) ou en mode LP (longue durée). Sélectionnez SP ou LP sous ☐ dans les réglages de menu (p. 258). En mode LP, vous pouvez enregistrer une fois et demi plus longtemps qu'en mode SP. Lorsque vous enregistrez une cassette en mode LP sur votre caméscope, il est recommandé de lire cette cassette sur le même caméscope.

Pour obtenir une transition douce

Vous obtenez une transition douce entre la dernière scène enregistrée et la suivante si vous n'éjectez pas la cassette, même lorsque vous éteignez le caméscope.

Cependant, vérifiez les éléments suivants :

– sur une même cassette, n'effectuez pas d'enregistrements en mode SP et en mode LP ;
– lorsque vous changez la batterie, réglez le commutateur POWER sur OFF (CHG).

Si vous laissez votre caméscope en mode d'attente pendant 5 minutes alors que la cassette est insérée

Votre caméscope s'éteint automatiquement. Cette fonction permet d'éviter que la batterie ne se décharge trop rapidement et de prévenir l'usure prématurée de la batterie et des cassettes. Pour revenir en mode d'attente, réglez le commutateur POWER sur OFF (CHG), puis de nouveau sur CAMERA. Cependant, votre caméscope ne s'éteint pas automatiquement lorsque aucune cassette n'est insérée.

Si vous enregistrez dans les modes SP et LP sur une même cassette ou si vous enregistrez dans le mode LP

• La transition entre les scènes peut ne pas être régulière.
• L'image en cours de lecture peut être distordue ou le code temporel peut ne pas être indiqué correctement entre les scènes.

Remarque sur le commutateur LOCK (DCR-TRV22E/TRV33E uniquement)

Lorsque vous faites glisser le commutateur LOCK vers la droite, le commutateur POWER ne peut plus se régler sur MEMORY par accident. Le commutateur LOCK est réglé sur la gauche par défaut.

Prise de vue avec le retardateur

Vous pouvez enregistrer des images sur une cassette en utilisant le retardateur. Pour plus de détails, voir page 67.

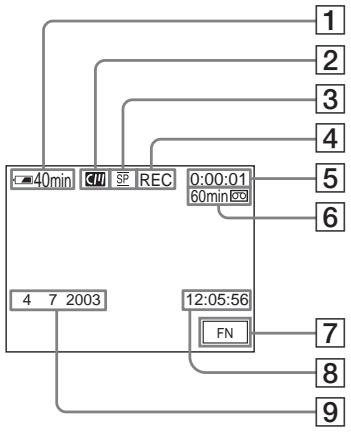

Indicateurs affichés pendant l'enregistrement

Les indicateurs ne sont pas enregistrés sur la cassette.

1 Indicateur d'autonomie de la batterie
2 Mémoire de cassette

Cet indicateur s'affiche lors de l'utilisation d'une cassette dotée de la fonction de mémoire de cassette.

3 Mode d'enregistrement
4 STBY/REC
5 Code temporel/compteur de bande
6 Indicateur de longueur de bande restante

Cet indicateur s'affiche après que vous avez inséré et fait défiler la cassette pendant un certain temps (p. 258).

7 Bouton FN

Appuyez sur ce bouton pour afficher les boutons de fonctionnement sur l'écran LCD.

8 Heure

L'heure s'affiche environ 5 secondes après la mise sous tension de l'appareil.

9 Date

La date s'affiche environ 5 secondes après la mise sous tension de l'appareil.

Indicateur d'autonomie de la batterie pendant la prise de vue

L'indicateur d'autonomie de la batterie indique la durée approximative d'enregistrement continu. En fonction des conditions de prise de vue, l'indicateur peut afficher une valeur incorrecte. Lorsque vous fermez le panneau LCD, puis que vous l'ouvrez à nouveau, il faut environ une minute pour que l'autonomie correcte de la batterie, en minutes, s'affiche.

Code temporel

Le code temporel indique la durée d'enregistrement ou de lecture dans le format « 0:00:00 » (heures : minutes : secondes) en mode CAMERA et « 0:00:00:00 » (heures : minutes : secondes : images) en mode PLAYER ^1) /VCR ^2) .

Il est impossible de modifier uniquement le code temporel à une date ultérieure.

Données d'enregistrement

Les données d'enregistrement (date et heure ou divers réglages selon ceux enregistrés) ne sont pas affichées pendant l'enregistrement. Cependant, elles sont automatiquement enregistrées sur la cassette. Pour afficher les données d'enregistrement, appuyez sur DATA CODE pendant la lecture. Vous pouvez également effectuer cette opération à partir de la télécommande ^3) (p. 56).

^1) DCR-TRV12E/TRV14E
2) DCR-TRV19E/TRV22E/TRV33E
^3) Sauf pour le DCR-TRV12E

Après l'enregistrement

(1) Fermez le capuchon de l'objectif.
(2) Réglez le commutateur POWER sur OFF (CHG).
(3) Fermez le panneau LCD.
(4) Ejectez la cassette.
(5) Débranchez la source d'alimentation.

Réglage de l'écran LCD

Lorsque vous réglez le panneau LCD, assurez-vous que le panneau LCD est ouvert à 90 degrés.

Contrôle de l'image sur l'écran LCD

Vous pouvez retourner le panneau LCD et le rabattre contre le caméscope avec l'écran LCD tourné vers l'extérieur.

• Le viseur s'éteint automatiquement, sauf en mode Miroir, lorsque vous utilisez l'écran LCD.
• Si vous retournez le panneau LCD et que vous le ramenez contre le caméscope pendant l'enregistrement ou l'attente d'enregistrement, LCD B.L. (luminosité de l'écran) est réglé à « BRT NORMAL ».

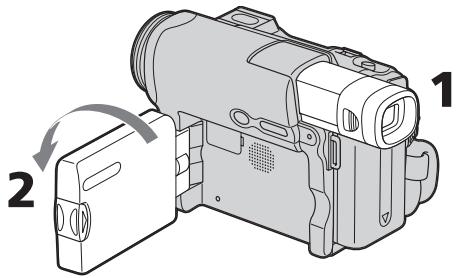

Prise de vue en mode Miroir

Cette fonction permet au sujet filmé de se voir sur l'écran LCD. Le sujet peut utiliser cette fonction pour se voir sur l'écran LCD pendant que vous le regardez dans le viseur.

(1) Déployez le viseur.
(2) Faites pivoter le panneau LCD à 180 degrés.

L'image affichée sur l'écran LCD est inversée. Cependant, l'image enregistrée n'est pas affectée.

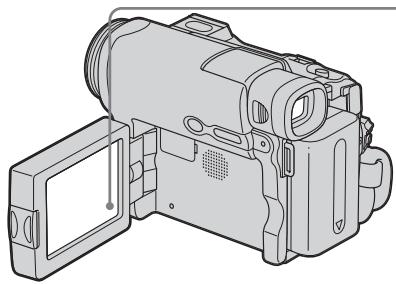

Réglage de la luminosité de l'écran LCD

(1) Lorsque vous réglez le commutateur POWER sur CAMERA, appuyez sur FN, puis sélectionnez PAGE2.
Lorsque vous réglez le commutateur POWER sur PLAYER ^1) /VCR ^2) , appuyez sur FN, pour afficher PAGE1.
Lorsque le commutateur POWER est réglé sur MEMORY ^3) , appuyez sur FN, puis sélectionnez PAGE3.

(2) Appuyez sur LCD BRT. L'écran de réglage de la luminosité de l'écran LCD s'affiche.

(3) Réglez la luminosité de l'écran LCD avec les touche – (pour assombrir) et + (pour éclaircir).

(4) Appuyez sur ➔ OK pour revenir à PAGE1/PAGE2/PAGE3 à l'étape 1.

^1) DCR-TRV12E/TRV14E
2) DCR-TRV19E/TRV22E/TRV33E
^3) DCR-TRV22E/TRV33E

The bar indicator/ Indicateur à barres

Pour revenir à FN

Appuyez sur EXIT.

Rétroéclairage de l'écran LCD.

Vous pouvez modifier la luminosité du rétroéclairage lors de l'utilisation de la batterie. Sélectionnez LCD B.L. sous 📄 dans les réglages de menu (p. 254).

Enregistrement d'une image

En cas de réglage de LCD BRT ou de LCD B.L. L'image enregistrée n'est pas affectée.

La prise de vue avec le viseur est recommandée lorsque :

• vous ne pouvez pas voir clairement les images lues sur l'écran LCD ;
• vous souhaitez que la batterie dure plus longtemps.

Réglage du viseur

Si vous faites des prises de vue avec le panneau LCD fermé, vérifiez l'image au moyen du viseur. Réglez l'oculaire à votre vue afin que les images à l'intérieur du viseur soient correctement mises au point.

Relevez le viseur et déplacez la manette de réglage de l'oculaire.

Rétroéclairage du viseur

Vous pouvez modifier la luminosité du rétroéclairage lors de l'utilisation de la batterie. Sélectionnez VF B.L. sous 📄 dans les réglages de menu (p. 254).

En cas de réglage de VF B.L.

L'image enregistrée n'est pas affectée.

Le voyant de tournage du caméscope (DCR-TRV12E/TRV14E/TRV19E uniquement)

Le voyant de tournage du caméscope s'allume dans le viseur pendant l'enregistrement.

Utilisation de la fonction de zoom

Déplacez légèrement la manette de zoom pour un zoom plus lent et déplacez-la davantage pour un zoom rapide.

Utilisez le zoom avec parcimonie pour obtenir des prises de vue de meilleure qualité.

W : Grand angle (le sujet semble plus éloigné)

T : Téléobjectif (le sujet semble plus rapproché)

Utilisation du zoom à plus de 10×

Un zoom supérieur à 10× s'effectue numériquement. Le zoom numérique peut être réglé sur 20× ou 100× (DCR-TRV12E)/120× (DCR-TRV14E/TRV19E/TRV22E/TRV33E). Pour activer le zoom numérique, sélectionnez la puissance du zoom numérique dans D ZOOM sous 📄 dans les réglages de menu (p. 253). Par défaut, le zoom numérique est réglé à OFF. Étant donné que l'image est traitée numériquement, la qualité de l'image se détériore.

[a] Le côté droit de la barre indique la zone de zoom numérique.

La zone de zoom numérique s'affiche lorsque vous sélectionnez la puissance du zoom numérique dans les réglages de menu.

Lorsque vous filmez tout près du sujet

Si vous ne pouvez pas obtenir une image nette, déplacez le levier de puissance de zoom vers le côté « W » jusqu'à l'obtention d'une image nette. Vous pouvez faire une prise de vue d'un sujet qui se trouve à au moins 80 cm de la surface de l'objectif en position téléobjectif, ou à environ 1 cm en position grand-angle.

Lorsque le commutateur POWER est réglé sur MEMORY (DCR-TRV22E/TRV33E uniquement)

Vous ne pouvez pas utiliser la fonction de zoom numérique.

Shooting backlit subjects – Back light function

Prise de vue de sujets éclairés à contre-jour – Fonction de compensation de contre-jour

Lors de la prise de vue d'un sujet qui se trouve devant la source de lumière ou qui se trouve devant un arrière-plan clair, utilisez la fonction de compensation de contre-jour.

(1) Réglez le commutateur POWER sur CAMERA ou MEMORY ^1) .

(2) Appuyez sur BACK LIGHT. L'indicateur 📋 s'affiche à l'écran.

^1) DCR-TRV22E/TRV33E uniquement

To cancel the back light function

Pour désactiver la fonction de compensation de contre-jour

Appuyez à nouveau sur BACK LIGHT.

Lors de la prise de vue de sujets éclairés à contre-jour

Si vous appuyez sur MANUAL sous EXPOSURE (p. 82) ou SPOT METER (p. 83), la fonction de compensation de contre-jour est désactivée.

Prise de vue dans l'obscurité – Fonctions NightShot, Super NightShot et Colour Slow Shutter

Utilisation de la fonction NightShot

La fonction NightShot vous permet de faire des prises de vue de nuit ou dans un endroit sombre.

Lors de la prise de vue avec la fonction NightShot, les couleurs de l'image enregistrée peuvent être incorrectes ou apparaître peu naturelles.

(1) Réglez le commutateur POWER sur CAMERA ou MEMORY ^1) .
(2) Faites glisser NIGHTSHOT sur ON. Les indicateurs ☐ et « NIGHTSHOT » clignotent à l'écran.

^1) DCR-TRV22E/TRV33E uniquement

NightShot Light emitter/Emetteur de l'éclairage NightShot

To cancel NightShot

Pour désactiver la fonction NightShot

Faites glisser le bouton NIGHTSHOT sur OFF.

Utilisation de la fonction Super NightShot (DCR-TRV22E/TRV33E uniquement)

La fonction Super NightShot fait apparaître les sujets plus de 16 fois plus lumineux que ceux enregistrés avec la fonction NightShot.

(1) Réglez le commutateur POWER sur CAMERA.
(2) Faites glisser NIGHTSHOT sur ON. Les indicateurs ☐ et « NIGHTSHOT » clignotent à l'écran.
(3) Appuyez sur FN, puis sélectionnez PAGE2.
(4) Appuyez sur SUPER NS. L'indicateur S ^o s'allume à l'écran.
(5) Appuyez sur EXIT pour revenir à FN.

To cancel Super NightShot

Pour désactiver la fonction Super NightShot

Appuyez de nouveau sur SUPER NS. Pour annuler la fonction NightShot, réglez NIGHTSHOT sur OFF.

Utilisation de la fonction d'éclairage NightShot

L'image est plus claire avec l'éclairage NightShot activé. Pour activer l'éclairage NightShot, réglez N.S.LIGHT sur ON sous 📒 dans les réglages de menu (le réglage par défaut est ON).

Utilisation de la fonction Colour Slow Shutter (DCR-TRV22E/TRV33E uniquement)

La fonction Colour Slow Shutter vous permet d'enregistrer des images en couleur dans un endroit sombre.

(1) Réglez le commutateur POWER sur CAMERA.
(2) Faites glisser le bouton NIGHTSHOT sur OFF.
(3) Appuyez sur FN, puis sélectionnez PAGE2.
(4) Appuyez sur COLR SLW S. L'indicateur 📋 s'allume à l'écran.
(5) Appuyez sur EXIT pour revenir à FN.

Pour désactiver la fonction Colour Slow Shutter

Pour faire disparaître l'indicateur 📋, appuyez de nouveau sur COLR SLW S.

Remarques

• N'utilisez pas la fonction NightShot dans des endroits bien éclairés (p. ex. en extérieur, le jour). Cette position peut entraîner un problème de fonctionnement.
• Si la mise au point est difficile lorsque vous utilisez la fonction NightShot, faites la mise au point manuellement.
• Ne couvrez pas l'émetteur de rayons infrarouges pendant une prise de vue avec la fonction NightShot.

Lorsque vous utilisez la fonction NightShot, les fonctions suivantes ne sont pas disponibles :

– balance des blancs
- PROGRAM AE (l'indicateur clignote).
- exposition manuelle
- spotmètre flexible

Enregistrement d'une image

Lors de l'utilisation de la fonction Super NightShot ou Colour Slow Shutter (DCR-TRV22E/TRV33E uniquement)

La vitesse d'obturation est réglée automatiquement en fonction de la luminosité. A ce moment, le mouvement de l'image peut être plus lent.

Lors de l'utilisation de la fonction Super NightShot, les fonctions suivantes ne sont pas disponibles (DCR-TRV22E/TRV33E uniquement) :

– balance des blancs
– transitions en fondu
- effet numérique
- PROGRAM AE
– exposition manuelle
- spotmètre flexible

Lorsque le commutateur POWER est réglé sur MEMORY (DCR-TRV22E/TRV33E uniquement)

Les fonctions suivantes ne sont pas disponibles :

L'éclairage NightShot émet des rayons infrarouges invisibles. La distance de prise de vue maximale avec l'éclairage NighShot est d'environ 3 m.

Lors de l'utilisation de la fonction Colour Slow Shutter, les fonctions suivantes ne sont pas disponibles (DCR-TRV22E/TRV33E uniquement) :

– transitions en fondu
- effet numérique
-PROGRAM AE
– exposition manuelle
- spotmètre flexible

Dans l'obscurité totale (DCR-TRV22E/TRV33E uniquement)

Il est possible que la fonction Colour Slow Shutter ne fonctionne pas correctement.

Contrôle de prises de vue – End search/Edit search/Rec Review

Vous pouvez utiliser ces boutons pour vérifier l'image enregistrée ou effectuer une prise de vue afin d'obtenir une bonne transition entre la dernière scène enregistrée et la suivante.

Cette fonction vous permet d'aller directement à la fin de la partie enregistrée après la prise de vue.

(1) Réglez le commutateur POWER sur CAMERA.
(2) Appuyez sur FN pour afficher PAGE1.
(3) Appuyez sur END SCH. Les 5 dernières secondes de la section enregistrée sont lues, puis le caméscope revient en mode d'attente.

Pour revenir à FN

Appuyez sur EXIT.

Pour annuler la recherche de fin

Appuyez à nouveau sur END SCH.

End search (recherche de fin)

Avec une cassette sans mémoire de cassette, la fonction de recherche de fin cesse de fonctionner lorsque vous éjectez la cassette après l'enregistrement sur la cassette. Si vous utilisez une cassette avec mémoire de cassette, la fonction de recherche de fin fonctionne même après l'éjection de la cassette.

Contrôle de prises de vue – End search/Edit search/Rec Review

S'il y a une section vierge entre deux sections enregistrées sur une cassette

La fonction de recherche de fin peut ne pas fonctionner pas correctement.

Edit search (recherche pour modification)

Vous pouvez rechercher le point de départ de l'enregistrement suivant. Vous ne pouvez pas contrôler le son.

(1) Réglez le commutateur POWER sur CAMERA.
(2) Appuyez sur FN pour afficher PAGE1.
(3) Appuyez sur MENU pour afficher le menu.
(4) Sélectionnez EDITSEARCH sous 📒, puis appuyez sur EXEC (p. 253).
(5) Sélectionnez ON, puis appuyez sur EXIT.
(6) Maintenez la touche ☑/- ou + enfoncée. La portion enregistrée est lue. Pour arrêter la lecture, relâchez ☑/- ou +. Si vous appuyez sur START/ STOP, l'enregistrement recommence du point où vous avez relâché ☑/- ou +. ☑/- : Pour lire vers l'arrière + : Pour lire vers l'avant

Rec Review (vérification d'enregistrement)

Vous pouvez vérifier la dernière partie enregistrée.

(1) Réglez le commutateur POWER sur CAMERA.
(2) Appuyez sur FN pour afficher PAGE1.
(3) Appuyez sur MENU pour afficher le menu.
(4) Sélectionnez EDITSEARCH sous 📄, puis appuyez sur EXEC (p. 253).
(5) Sélectionnez ON, puis appuyez sur EXIT.
(6) Appuyez brièvement sur 📄/-. La section sur laquelle vous vous êtes arrêté en dernier est lue pendant quelques secondes, puis le caméscope repasse en mode d'attente.

Playing back tape

Lecture d'une cassette

Vous pouvez contrôler les images de la cassette enregistrée sur l'écran LCD. Si vous fermez le panneau LCD, vous pouvez contrôler les images en cours de lecture dans le viseur. Vous pouvez également contrôler la lecture au moyen de la télécommande fournie avec votre caméscope (sauf pour le DCR-TRV12E).

(1) Réglez le commutateur POWER sur PLAYER ^1) /VCR ^2) tout en appuyant sur le petit bouton vert.
(2) Appuyez sur OPEN pour ouvrir le panneau LCD.
(3) Appuyez sur ◀◀◀ pour rembobiner la cassette.
(4) Appuyez sur ▶ II pour lancer la lecture.
(5) Réglez le volume en suivant les étapes ci-dessous.

① Press FN to display PAGE1.
② Appuyez sur VOL. L'écran de réglage du volume s'affiche.
③ Appuyez sur – (pour baisser le volume) ou sur + (pour augmenter le volume).
④ Appuyez sur ↩ OK pour revenir à PAGE1.

^1) DCR-TRV12E/TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E

Pour annuler la lecture

Appuyez sur ■.

Pour faire avancer rapidement la bande

Appuyez sur ◀◀◀ pendant l'arrêt de lecture.

Pour rembobiner la cassette

Appuyez sur ▶▶▶ pendant l'arrêt de lecture.

Pour visionner une image fixe (pause de lecture)

Appuyez sur ▶ II pendant la lecture. Pour reprendre la lecture, appuyez de nouveau sur ▶ II. Si la pause de lecture dure plus de 5 minutes, le caméscope passe automatiquement en mode d'arrêt.

Si vous laissez votre caméscope allumé pendant une longue période

Votre caméscope chauffe. Cela n'a rien d'anormal.

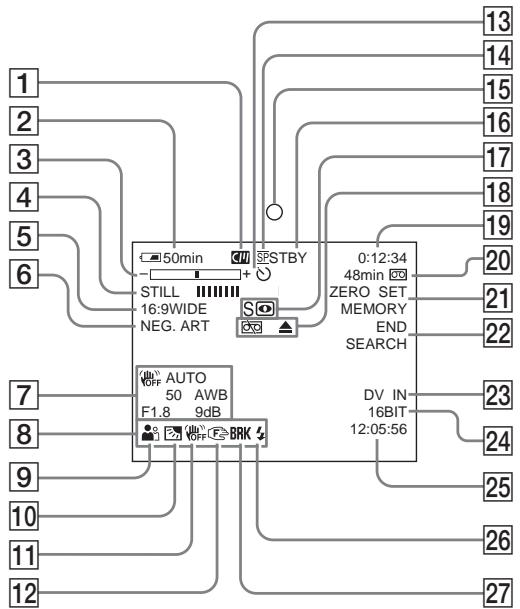

To display the screen indicators – Display function

Pour afficher les indicateurs à l'écran – Fonction d'affichage

Appuyez sur DSPL/BATT INFO sur le caméscope ou sur DISPLAY sur la télécommande fournie avec votre caméscope (sauf pour le DCR-TRV12E).

Les indicateurs disparaissent de l'écran. Pour afficher les indicateurs, appuyez de nouveau sur DSPL/BATT INFO où sur DISPLAY sur la télécommande (sauf pour le DCR-TRV12E).

A propos de la date, de l'heure et des autres réglages

Votre caméscope enregistre automatiquement non seulement les images sur la cassette mais également les données d'enregistrement (date et heure ou autres réglages si enregistrés) (code de données).

Suivez les étapes ci-dessous pour afficher le code de données à l'aide de l'écran tactile ou de la télécommande (sauf pour le DCR-TRV12E).

Utilisation de l'écran tactile

(1) Réglez le commutateur POWER sur PLAYER ^1) /VCR ^2) , puis lancez la lecture de la cassette.
(2) En cours de lecture, appuyez sur FN, puis sélectionnez PAGE2.
(3) Appuyez sur DATA CODE.
(4) Sélectionnez CAM DATA ou DATE DATA, puis appuyez sur ↩ OK.
(5) Appuyez sur EXIT.

^1) DCR-TRV12E/TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E

Date/time/ Date/Heure

[a] Code temporel ou compteur de bande
[b] SteadyShot désactivé
[c] Exposition
[d] Balance des blancs
[e] Gain
[f] Vitesse d'obturation
[g] Indice de diaphragme

Utilisation de la télécommande (sauf pour le DCR-TRV12E)

Appuyez sur DATA CODE sur la télécommande en cours de lecture.

L'affichage change comme suit :

date/heure → réglages divers (SteadyShot désactivé, exposition, balance des blancs, gain, vitesse d'obturation, indice de diaphragme) → (pas d'indicateur) → date/heure → ...

Pour éviter que les données diverses ne soient affichées

Sélectionnez DATE sous DATA CODE sous ETC dans les réglages de menu (p. 260).

A chaque pression sur DATA CODE sur la télécommande, l'affichage change comme suit : données/heure (pas d'indicateur)

Remarque

Si vous appuyez sur DATA CODE sur la télécommande pendant que le commutateur POWER est réglé à OFF (CHG), aucun indicateur ne s'affiche (sauf pour le DCR-TRV12E).

Divers réglages

La fonction d'affichage de divers réglages permet d'afficher les informations d'enregistrement du caméscope au moment de l'enregistrement. En mode d'attente d'enregistrement sur cassette, ces divers paramètres ne s'affichent pas.

Lorsque vous utilisez la fonction de code de données, des tirets (-- -- --) s'affichent si :

- une partie vierge de la cassette est lue ;

– la cassette est illisible car elle est endommagée ou parasitée ;

– la cassette a été enregistrée au moyen d'un caméscope sur lequel la date et l'heure n'étaient pas réglées.

Code de données

Lorsque vous branchez votre caméscope à un téléviseur, le code de données s'affiche également sur l'écran du téléviseur.

Pour utiliser les touches de commande vidéo, réglez le commutateur POWER sur PLAYER ^1) /VCR ^2) .

^1) DCR-TRV12E/TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E

Utilisation de l'écran tactile

(1) Appuyez sur FN, puis sélectionnez PAGE3.
(2) Appuyez sur V SPD PLAY pour afficher les boutons de commande vidéo.

Pour changer le sens de la lecture

Appuyez sur ◀◀◀ pendant la lecture pour inverser le sens de la lecture.*

Pour trouver une scène en regardant l'image (recherche par image)

Maintenez ◀◀◀ ou ▶▶◀◀ enfoncée en cours de lecture. Pour revenir à la lecture normale, relâchez le bouton.

Pour contrôler l'image à grande vitesse pendant l'avance rapide ou le rembobinage de la cassette (recherche rapide)

Maintenez ▶▶○ enfoncée pendant l'avance rapide ou ◀◀○ pendant le rembobinage de la cassette. Pour reprendre l'avance rapide ou le rembobinage, relâchez le bouton.

Pour visionner l'image au ralenti (lecture au ralenti)

Appuyez sur ▶ pendant la lecture. * Pour une lecture au ralenti dans le sens inverse, appuyez sur ◀◀◀◀, puis sur ▶▶.*

Pour visionner l'image à double vitesse

Appuyez sur × 2 pendant la lecture. * Pour une lecture à double vitesse dans le sens inverse, appuyez sur , puis sur × 2 .*

Pour effectuer une lecture image par image

Appuyez sur ▶▶ pendant la pause de lecture.**

Pour la lecture image par image dans le sens inverse, appuyez sur ◀◀◀◀.**

Pour rechercher la dernière prise de vue (END SEARCH)

Appuyez sur END SCH sous PAGE1 pendant l'arrêt. Les cinq dernières secondes de la section enregistrée sont lues, puis le caméscope s'arrête.

* Appuyez sur ▶ II pour effectuer une pause de lecture. Appuyez sur ▶ II pour reprendre la lecture normale.

**Appuyez sur ▶ II pour reprendre la lecture normale.

Boutons de commande vidéo

Les marques sur votre caméscope diffèrent de celles de la télécommande fournie avec votre caméscope (sauf pour le DCR-TRV12E).

Sur votre caméscope :

Pour lire la cassette ou la mettre en pause
Pour arrêter la cassette
Pour rembobiner la cassette
Pour faire avancer rapidement la bande
Pour lire la cassette au ralenti
Pour avancer image par image
Pour rembobiner image par image
×2 Pour lire la cassette à double vitesse

Sur la télécommande (sauf pour le DCR-TRV12E) :

Pour lire la cassette
Pour effectuer une pause de lecture de la cassette
■ Pour arrêter la cassette
Pour rembobiner la cassette
Pour faire avancer rapidement la bande
Pour lire la cassette au ralenti

||► Pour avancer image par image
◀◀◀ < Pour rembobiner image par image
×2 Pour lire la cassette à double vitesse

Dans les divers modes de lecture

• Le son est coupé.
• Pendant la lecture, l'image précédente peut rester affichée sous forme d'image mosaïque.

Lors de la lecture de la cassette en sens inverse

Des parasites horizontaux peuvent apparaître au centre ou dans le haut et le bas de l'écran. Cela n'a rien d'anormal.

Lecture au ralenti

Une lecture régulière au ralenti peut être effectuée sur votre caméscope. Cependant, cette fonction n'est pas disponible pour un signal de sortie provenant de l'interface DV.

Visionnage d'un enregistrement sur un téléviseur

Raccordez votre caméscope à votre téléviseur au moyen du cordon de liaison audio et vidéo fourni avec le caméscope pour regarder les images en cours de lecture sur l'écran du téléviseur. Pour cela, utilisez les touches de commande de lecture de la même façon que lorsque vous visionnez des images sur l'écran LCD.

Lorsque vous visionnez les images en cours de lecture sur l'écran d'un téléviseur, il est recommandé d'alimenter le caméscope via l'adaptateur secteur branché à une prise murale. Reportez-vous au mode d'emploi de votre téléviseur.

Ouvrez le cache de la prise. Raccordez votre caméscope au téléviseur via le cordon de liaison audio et vidéo. Réglez ensuite le sélecteur TV/VCR du téléviseur sur VCR pour pouvoir visionner les images à partir de votre caméscope.

Si votre téléviseur est déjà raccordé à un magnétoscope

Raccordez votre caméscope à l'entrée LINE IN de votre magnétoscope avec le cordon de liaison audio et vidéo fourni avec votre caméscope. Réglez le sélecteur d'entrée du magnétoscope sur LINE.

Visionnage d'un enregistrement sur un téléviseur

Si votre téléviseur ou magnétoscope est de type mono

Raccordez la fiche jaune du cordon de liaison audio et vidéo à la prise d'entrée vidéo et la fiche blanche ou la fiche rouge à la prise d'entrée audio du magnétoscope ou du téléviseur.

Si vous branchez la fiche blanche, le signal sonore provient de la gauche (L). Si vous branchez la fiche rouge, le signal sonore provient de la droite (R).

Si votre téléviseur ou magnétoscope est équipé d'un connecteur à 21 broches (EUROCONNECTOR)

Utilisez l'adaptateur à 21 broches fourni avec votre caméscope.

Cet adaptateur doit être raccordé exclusivement à une sortie.

Modèles comportant le « C ∈ » imprimé sous l'appareil uniquement.

Si l'appareil à raccorder est doté d'une prise S-vidéo

• Les images peuvent être reproduites avec plus de fidélité à l'aide du câble S-vidéo (en option). Avec ce branchement, vous n'avez pas besoin de brancher la prise jaune (vidéo) du cordon de liaison audio et vidéo.
  Cependant, vous devez raccorder les fiches rouge et blanche (audio).
  Branchez le câble S-vidéo (en option) sur les prises S-vidéo de votre caméscope et du téléviseur ou du magnétoscope.
  Ce branchement permet d'obtenir des images au format DV de meilleure qualité.
• Aucun son n'est émis lorsque seulement un câble S-vidéo (en option) est raccordé.

Pour afficher les indicateurs d'écran sur le téléviseur

Réglez DISPLAY sur V-OUT/LCD sous ETC dans les réglages de menu (p. 260). Pour désactiver l'affichage des indicateurs d'écran, appuyez sur DSPL/BATT INFO sur votre caméscope.

Enregistrement d'images fixes sur un « Memory Stick » pendant l'attente d'enregistrement sur cassette ou l'enregistrement sur cassette (DCR-TRV22E/TRV33E uniquement)

Insérez un « Memory Stick » avant d'effectuer l'opération suivante.

En mode d'attente d'enregistrement sur cassette

Réglez le commutateur POWER sur

CAMERA.

(1) Appuyez légèrement sur PHOTO en continu jusqu'à ce qu'une image fixe s'affiche. L'indicateur CAPTURE s'affiche. L'enregistrement ne démarre pas immédiatement. Pour changer d'image fixe, relâchez PHOTO, sélectionnez une autre image fixe, puis appuyez légèrement sur PHOTO et maintenez cette touche enfoncée.
(2) Appuyez à fond sur PHOTO. L'enregistrement est terminé lorsque l'indicateur en forme de barre situé dans le coin supérieur droit de l'écran disparaît. L'image affichée lorsque vous avez appuyé à fond sur PHOTO est enregistrée sur le « Memory Stick ».

Enregistrement d'images fixes sur un « Memory Stick » pendant l'attente d'enregistrement sur cassette ou l'enregistrement sur cassette (DCR-TRV22E/TRV33E uniquement)

En mode d'enregistrement sur cassette

Réglez le commutateur POWER sur

CAMERA.

Appuyez à fond sur PHOTO.

L'image affichée à l'écran lorsque vous avez appuyé à fond sur PHOTO est enregistrée sur le « Memory Stick ».

L'enregistrement sur le « Memory Stick » est terminé lorsque l'indicateur en forme de barre disparaît.

Remarque

Vous ne pouvez pas enregistrer d'images fixes sur un « Memory Stick » pendant l'utilisation des fonctions suivantes (l'indicateur 📄 clignote) :

• End search (recherche de fin)
  -mode grand écran
  – lorsque BOUNCE est activé
• MEMORY MIX

« Memory Stick »

Pour plus de détails, reportez-vous à la page 141.

Images fixes

• La taille des images est de 640 × 480 .
• Lorsque le commutateur POWER est réglé sur CAMERA, la qualité de l'image ne peut pas être modifiée. Les images sont enregistrées avec la qualité d'image réglée lorsque le commutateur POWER est réglé sur MEMORY.
• Lors de l'enregistrement avec une qualité d'image supérieure, il est recommandé d'effectuer un enregistrement avec la fonction de photo en mémoire.

Enregistrement d'images fixes sur un « Memory Stick » pendant l'attente d'enregistrement sur cassette ou l'enregistrement sur cassette (DCR-TRV22E/TRV33E uniquement)

Pendant et après l'enregistrement d'images fixes sur un « Memory Stick »

Votre caméscope continue d'enregistrer sur la cassette.

Lorsque vous appuyez sur la touche PHOTO de la télécommande

Votre caméscope enregistre immédiatement l'image affichée à l'écran au moment où vous appuyez sur cette touche.

Pour enregistrer des images fixes sur le « Memory Stick » en cours d'enregistrement sur cassette

Vous ne pouvez pas vérifier une image à l'écran en appuyant légèrement sur PHOTO. L'image capturée lorsque vous appuyez à fond sur PHOTO est enregistrée sur le « Memory Stick ».

Titre

Vous ne pouvez pas enregistrer les titres.

Prise de vue avec le retardateur

En mode d'attente d'enregistrement, vous pouvez enregistrer des images fixes sur le « Memory Stick » à l'aide du retardateur. Pour plus de détails, reportez-vous à la page 67.

Enregistrement d'une image fixe sur une cassette - Enregistrement de photos sur cassette (DCR-TRV12E/TRV14E/TRV19E uniquement)

Vous pouvez enregistrer des images fixes telles que des photos. Vous pouvez enregistrer environ 510 images en mode SP et environ 765 images en mode LP sur une cassette de 60 minutes.

Réglez le commutateur POWER sur

CAMERA.

(1) Appuyez légèrement sur PHOTO en continu jusqu'à ce qu'une image fixe s'affiche. L'indicateur CAPTURE s'affiche. L'enregistrement ne démarre pas immédiatement.
Pour changer d'image fixe, relâchez PHOTO, sélectionnez une autre image fixe, puis appuyez légèrement sur PHOTO et maintenez cette touche enfoncée.

(2) Appuyez à fond sur PHOTO. L'image fixe affichée à l'écran au moment où vous appuyez à fond sur PHOTO est enregistrée pendant environ 7 secondes. Le son de ces 7 secondes est également enregistré. L'image fixe reste affichée à l'écran jusqu'à ce que l'enregistrement soit terminé.

Enregistrement d'une image fixe sur une cassette - Enregistrement de photos sur cassette (DCR-TRV12E/TRV14E/TRV19E uniquement)

Remarques

• Pendant l'enregistrement de photos sur la cassette, vous ne pouvez pas changer le mode ou les réglages.
• Pendant l'enregistrement d'une image fixe, ne secouez pas votre caméscope. L'image pourrait alors être floue.
• La fonction d'enregistrement de photos sur la cassette n'est pas disponible lorsque la fonction de transition en fondu est activée.

Si vous enregistrez un sujet mobile avec le mode d'enregistrement de photos sur cassette

L'image peut être floue lorsque vous visionnez l'image fixe sur un autre appareil.

Lorsque vous appuyez sur la touche PHOTO de la télécommande (DCR-TRV14E/TRV19E uniquement)

Votre caméscope enregistre immédiatement l'image affichée à l'écran lorsque vous appuyez sur cette touche.

Pour enregistrer des images fixes sur une cassette en cours d'enregistrement sur cassette

Vous ne pouvez pas vérifier une image à l'écran en appuyant légèrement sur PHOTO. Appuyez à fond sur PHOTO. L'image fixe est enregistrée pendant environ 7 secondes, puis votre caméscope revient en mode d'attente d'enregistrement sur cassette.

Prise de vue avec le retardateur

Vous pouvez enregistrer des images fixes et des images animées à l'aide de la fonction de prise de vue par retardateur.

Vous pouvez également effectuer cette opération à partir de la télécommande (sauf pour le DCR-TRV12E).

Enregistrement sur la cassette

Réglez le commutateur POWER sur

CAMERA.

Effectuez cette opération à l'aide de l'écran tactile.

(1) En mode d'attente, appuyez sur FN, puis sélectionnez PAGE2.
(2) Appuyez sur SELFTIMER.
L'indicateur ⭕ (retardateur) s'affiche à l'écran.
(3) Appuyez sur EXIT pour revenir à FN.
(4) Appuyez sur START/STOP.
La minuterie du retardateur entame le décompte à partir de 10 en émettant un bip. Dans les 2 dernières secondes du décompte, le bip devient plus rapide, puis la prise de vue démarre automatiquement.

Pour mettre fin au décompte pour l'enregistrement sur la cassette

Appuyez sur START/STOP. Pour relancer le décompte, appuyez de nouveau sur START/STOP.

Enregistrement d'images fixes sur un « Memory Stick » pendant l'attente d'enregistrement (DCR-TRV22E/TRV33E uniquement)

Réglez le commutateur POWER sur (CAMERA). Effectuez cette opération à l'aide de l'écran tactile.

(1) Suivez les étapes 1 à 3 de la section « Enregistrement sur la cassette ».
(2) Appuyez à fond sur PHOTO. La minuterie du retardateur entame le décompte à partir de dix en émettant un bip. Dans les deux dernières secondes du décompte, le bip devient plus rapide, puis la prise de vue démarre automatiquement.

Enregistrement d'images (DCR-TRV12E/TRV14E/TRV19E uniquement)

Réglez le commutateur POWER sur (CAMERA). Effectuez cette opération à l'aide de l'écran tactile.

(1) Suivez les étapes 1 à 3 de la section « Enregistrement sur la cassette ».
(2) Appuyez à fond sur PHOTO.

Pour désactiver le retardateur

Appuyez sur SELFTIMER pour faire disparaître l'indicateur ⭕ (retardateur) de l'écran pendant que le caméscope est en mode d'attente. Il est impossible d'annuler la prise de vue par retardateur avec la télécommande.

Remarque

Vous ne pouvez pas désactiver le décompte pour la prise de vue d'images fixes par retardateur.

Lorsque la prise de vue par retardateur est terminée

La prise de vue par retardateur est automatiquement désactivée.

Lorsque le commutateur POWER est réglé sur MEMORY (DCR-TRV22E/TRV33E uniquement)

Vous pouvez également faire des prises de vue d'images fixes sur un « Memory Stick » en utilisant le retardateur (p. 168).

Préparation d'une prise de vue à l'aide du retardateur

Vous pouvez préparer une prise de vue par retardateur uniquement en mode d'attente d'enregistrement.

Réglage manuel de la balance des blancs

Normalement, le réglage de la balance des blancs s'effectue automatiquement.

Réglez le commutateur POWER sur

CAMERA ou MEMORY ^1) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez WHT BAL sous 📂, puis appuyez sur EXEC (p. 252).

(4) Select a desired mode, then press EXEC.

^1) DCR-TRV22E/TRV33E only

HOLD:

(4) Sélectionnez le mode souhaité, puis appuyez sur EXEC.

^1) DCR-TRV22E/TRV33E uniquement

HOLD :

Lors de l'enregistrement d'un sujet ou d'un arrière-plan monochrome

OUTDOOR (●):

• Lors de la prise de vue de néons, d'un feu d'artifice, d'un couché ou d'un levé de soleil, juste après le couché du soleil ou juste avant le levé du soleil
• Sous une lampe fluorescente de la même couleur que le sujet

INDOOR (☀️):

• Lorsque les conditions d'éclairage changent rapidement
• Dans des endroits trop éclairés comme le studio d'un photographe
• Sous des lampes au sodium ou au mercure

Pour revenir à FN

Appuyez sur EXIT.

Réglage manuel de la balance des blancs

Pour revenir au mode automatique de balance des blancs

Réglez WHT BAL sur AUTO dans les réglages de menu.

Si la photo est prise dans un studio éclairé par un éclairage de télévision

Il est recommandé d'enregistrer en mode INDOOR.

Lors d'une prise de vue sous un éclairage fluorescent

Sélectionnez AUTO ou HOLD.

Il est possible que votre caméscope n'ajuste pas correctement la balance des blancs en mode INDOOR.

Si vous avez effectué les procédures suivantes dans le mode AUTO

– Vous avez retiré la batterie pour la remplacer.
- Vous avez déplacé votre caméscope de l'intérieur d'un bâtiment vers l'extérieur ou vice-versa, tout en maintenant le réglage d'exposition.
Pointez votre caméscope vers un sujet blanc pendant environ 10 secondes après avoir réglé le commutateur POWER sur CAMERA afin d'obtenir un meilleur réglage.

Si vous avez effectué les procédures suivantes dans le mode HOLD

– Vous avez changé le mode de PROGRAM AE.
- Vous avez déplacé votre caméscope de l'intérieur d'un bâtiment vers l'extérieur ou vice versa.
Réglez WHT BAL sur AUTO et réinitialisez-le à HOLD après quelques secondes.

Using the wide mode

Utilisation du mode Grand écran

Vous pouvez faire des prises de vue en format 16:9 que vous pourrez ensuite visionner sur un téléviseur grand écran 16:9 (16:9WIDE).

Des bandes noires s'affichent à l'écran pendant l'enregistrement en mode 16:9WIDE [a]. En cours de lecture en mode 4:3 sur un téléviseur à grand écran [b] ou sur un téléviseur normal [c]*, les images sont compressées dans le sens de la largeur. Si vous réglez le mode d'écran du téléviseur grand écran sur le mode plein, vous pouvez visionner des images normales [d]. DCR-TRV33E uniquement – Si le levier de zoom est réglé au côté W (large), l'angle de prise de vue devient plus large que celui d'un enregistrement habituel sur cassette. L'angle de prise de vue n'augmente pas lorsque le levier de zoom est réglé sur le côté T (téléobjectif).

* L'image lue en mode grand écran sur un téléviseur normal s'affiche de la même manière que l'image lue en mode grand écran sur votre caméscope [a].

Réglez le commutateur POWER sur

CAMERA.

Effectuez cette opération à l'aide de l'écran tactile.

(1) En mode d'attente d'enregistrement, appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez 16:9WIDE sous 📄, puis appuyez sur EXEC (p. 253).
(4) Sélectionnez ON, puis appuyez sur EXEC.

To return to FN

Press EXIT.

Pour revenir à FN

Appuyez sur EXIT.

Pour désactiver le mode Grand écran

Réglez 16:9WIDE sur OFF dans les réglages de menu.

Remarques

• Dans le mode grand écran, les fonctions suivantes ne sont pas disponibles :
• Enregistrement d'images fixes sur un « Memory Stick » pendant l'enregistrement sur cassette ou l'attente d'enregistrement sur cassette (DCR-TRV22E/TRV33E uniquement)
• BOUNCE
• OLD MOVIE (DCR-TRV22E/TRV33E uniquement)
• Les images enregistrées sur la cassette en mode grand écran ne peuvent pas être ramenées à leur taille normale.

Using the fader function

Utilisation de la fonction de transitions en fondu

Vous pouvez faire des entrées et des sorties en fondu pour donner un aspect professionnel à vos enregistrements.

[a]
STBY
REC
NORM. FADER (normal)

MOSC. FADER (mosaic/fondu mosaïque)

BOUNCE ^1) 2)

OVERLAP ^2) 3)

W I P E^2) 3)

DOT ^2) 3)

[b]
STBY
REC

MONOTONE

Pendant l'entrée en fondu, l'image passe graduellement du noir et blanc à la couleur. Pendant la sortie en fondu, l'image passe graduellement de la couleur au noir et blanc.

1) Vous pouvez utiliser la fonction BOUNCE lorsque D ZOOM sous Ⓞ est réglé sur OFF dans les réglages de menu.
2) Entrées en fondu uniquement.
^3) DCR-TRV22E/TRV33E uniquement

Utilisation de la fonction de transitions en fondu

Réglez le commutateur POWER sur

CAMERA

Effectuez cette opération à l'aide de l'écran tactile.

(1) Pendant l'entrée en fondu [a]
En mode d'attente d'enregistrement, appuyez sur FN pour afficher PAGE1.
En cours d'enregistrement, appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur FADER. L'écran de sélection du mode de transition en fondu s'affiche.
(3) Appuyez sur le mode souhaité.
(4) Appuyez sur ↩ OK pour revenir à PAGE1.
(5) Appuyez sur EXIT pour revenir à FN. L'indicateur de transition en fondu sélectionné clignote.
(6) Appuyez sur START/STOP. Après l'entrée ou la sortie en fondu, votre caméscope revient automatiquement en mode normal.

Pendant la sortie en fondu [b]

Pour désactiver l'entrée ou la sortie en fondu

Avant d'appuyer sur START/STOP, appuyez sur OFF sur l'écran FADER pour revenir à PAGE1.

Appuyez sur EXIT pour revenir à FN.

Note

Utilisation de la fonction de transitions en fondu

Remarque

Lorsque vous utilisez la fonction de transitions en fondu, les fonctions suivantes ne sont pas disponibles. De même, lorsque vous utilisez les fonctions suivante, la fonction de transitions en fondu n'est pas disponible :

– Super NightShot (DCR-TRV22E/TRV33E uniquement)
- Colour Slow Shutter (DCR-TRV22E/TRV33E uniquement)
– effet numérique (DCR-TRV22E/TRV33E uniquement)
– enregistrement par intervalles
– prise de vue image par image

Lorsque vous sélectionnez OVERLAP, WIPE ou DOT (DCR-TRV22E/TRV33E uniquement)

Votre caméscope mémorise automatiquement l'image enregistrée sur la cassette. Pendant la mise en mémoire de l'image, l'image en cours de lecture disparaît.

Pendant que vous utilisez BOUNCE, les fonctions suivantes ne sont pas disponibles :

-zoom
- effet d'image
- exposition manuelle
- spotmètre flexible
– mise au point manuelle
-mode grand écran
-PROGRAM AE
- enregistrement de photos sur le « Memory Stick » (DCR-TRV22E/TRV33E uniquement)

Remarque sur le mode BOUNCE

Vous ne pouvez pas sélectionner BOUNCE dans les cas suivants :

– D ZOOM est activé dans les réglages de menu
-mode grand écran
- effet d'image
-PROGRAM AE

Utilisation d'effets spéciaux – Effets d'image

NEG. ART [a] : La couleur et la luminosité de l'image sont inversées.

SEPIA : L'image prend la couleur sépia.

B&W : L'image devient monochrome (noir et blanc).

SOLARIZE [b] : Le contraste est plus important et l'image ressemble à une illustration.

PASTEL [c] : L'image ressemble à un dessin au pastel pâle.

MOSAIC [d] : L'image apparaît en mosaïque.

[a]

[b]

[c]

[d]

Réglez le commutateur POWER sur

CAMERA.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez P EFFECT sous 📂, puis appuyez sur EXEC (p. 252).

(4) Select a desired mode, then press EXEC.

To return to FN

Press EXIT.

(4) Sélectionnez le mode souhaité, puis appuyez sur EXEC.

Pour revenir à FN

Appuyez sur EXIT.

Pour désactiver l'effet d'image

Réglez P EFFECT sur OFF dans les réglages de menu.

Remarque

Lorsque vous utilisez la fonction d'effet d'image, les fonctions suivantes ne sont pas disponibles :

• BOUNCE
• OLD MOVIE (DCR-TRV22E/TRV33E uniquement)

Utilisation des effets spéciaux – Effet numérique (DCR-TRV22E/TRV33E uniquement)

STILL

Vous pouvez superposer une image fixe sur une image animée.

FLASH (effet stroboscopique)

Vous pouvez enregistrer successivement des images fixes à intervalles réguliers.

LUMI. (touche de luminance)

Vous pouvez incruster une image animée dans la partie la plus lumineuse d'une image fixe.

TRAIL

Vous pouvez enregistrer une image de façon à ce qu'un effet de traînée apparaisse.

Vous pouvez ralentir la vitesse d'obturation. Le mode SLOW SHTR rend les images sombres plus lumineuses.

OLD MOVIE

Permet de donner aux images l'apparence d'un vieux film. Le caméscope se règle automatiquement sur le mode 16:9WIDE, l'effet d'image SEPIA et la vitesse d'obturation appropriée.

Utilisation des effets spéciaux – Effet numérique (DCR-TRV22E/TRV33E uniquement)

Réglez le commutateur POWER sur

CAMERA

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN, puis sélectionnez PAGE2.
(2) Appuyez sur DIG EFFT. L'écran de sélection de l'effet numérique s'affiche.
(3) Appuyez sur le mode souhaité. Dans les modes STILL et LUMI., l'image fixe est mémorisée.
(4) Appuyez sur – (pour réduire l'effet) ou + (pour augmenter l'effet) pour régler l'effet.

Paramètres à régler

STILL	L'intensité de l'image fixe que vous souhaitez superposer sur l'image animée.
FLASH	L'intervalle de l'effet stroboscopique
LUMI.	La couleur de la zone de l'image fixe devant être remplacée par une image animée
TRAIL	Durée de rémanence de l'image
SLOW SHTR	Vitesse d'obturation. Plus le numéro est élevé, plus la vitesse est lente.
OLD MOVIE	Aucun réglage n'est nécessaire.

(5) Appuyez sur ↩ OK pour revenir à PAGE2.

[a] L'indicateur à barres s'affiche lors du réglage des modes d'effet numérique suivants : STILL, FLASH, LUMI. et TRAIL.

Utilisation des effets spéciaux - Effet numérique (DCR-TRV22E/ TRV33E uniquement)

Pour revenir à FN

Appuyez sur EXIT.

Pour désactiver l'effet numérique

Appuyez sur OFF sur l'écran DIG EFFT pour revenir à PAGE2.

Vitesse d'obturation

Numéro de vitesse d'obturation	Vitesse d'obturation
SLOW SHTR 1	1/25
SLOW SHTR 2	1/12
SLOW SHTR 3	1/6
SLOW SHTR 4	1/3

Remarques

• Lorsque vous utilisez la fonction d'effet numérique, les fonctions suivantes ne sont pas disponibles :
  – Super NightShot
• Colour Slow Shutter
  – transitions en fondu
• PROGRAM AE n'est pas disponible en mode SLOW SHTR.
• Les fonctions suivantes ne sont pas disponibles en mode OLD MOVIE :
  -mode grand écran
• effet d'image
  -PROGRAM AE

Pendant l'enregistrement en mode SLOW SHTR

L'autofocus peut ne pas être efficace. Faites la mise au point manuellement à l'aide d'un trépied.

Using PROGRAM AE

SPOTLIGHT\*

Utilisation de la fonction PROGRAM AE

SPOTLIGHT\*

Ce mode empêche que les visages des personnes n'apparaissent trop blancs lorsque les sujets filmés sont éclairés par une lumière vive, par exemple au théâtre.

PORTRAIT (Portrait doux)

Ce mode permet de bien faire ressortir le sujet sur un fond doux. Il est indiqué pour filmer des personnes ou des fleurs.

SPORTS (cours de sport)\*

Ce mode permet de réduire le bougé de la caméra lors de la prise de vue de sujets se déplaçant rapidement, par exemple des balles de tennis ou de golf.

BEACH&SKI\*

Ce mode permet d'éviter que les visages des personnes n'apparaissent trop sombres sous une lumière intense ou une lumière réfléchie, en particulier à la plage en été ou sur les pistes de ski.

^c SUNSETMOON (crépuscule et nuit)\*\*

Ce mode permet d'obtenir une meilleure atmosphère lors de la prise de vue de couchers de soleil, de vue nocturnes, de feux d'artifice ou d'enseignes lumineuses.

LANDSCAPE\*\*

Ce mode doit être utilisé pour filmer des sujets lointains, comme des montagnes. Il empêche également le caméscope de faire la mise au point sur la vitre ou le maillage métallique d'une fenêtre lorsque vous filmez un sujet au travers d'une vitre ou d'un grillage.

* Votre caméscope ne fait la mise au point que sur des sujets lointains ou situés à distance moyenne.

**Votre caméscope ne fait la mise au point que sur des sujets lointains.

Utilisation de la fonction PROGRAM AE

Réglez le commutateur POWER sur

CAMERA ou MEMORY ^1) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez PROGRAM AE sous 📂, puis appuyez sur EXEC (p. 252).

^1) DCR-TRV22E/TRV33E uniquement

(4) Select a desired mode, then press EXEC.

To return to FN

Press EXIT.

To cancel PROGRAM AE

(4) Sélectionnez le mode souhaité, puis appuyez sur EXEC.

Pour revenir à FN

Appuyez sur EXIT.

Pour désactiver la fonction PROGRAM AE

Réglez PROGRAM AE sur AUTO dans les réglages de menu.

Remarques

• Les fonctions suivantes sont inactives en mode PROGRAM AE :
• Colour Slow Shutter (DCR-TRV22E/TRV33E uniquement)
• BOUNCE
  – SLOW SHTR (DCR-TRV22E/TRV33E uniquement)
• OLD MOVIE (DCR-TRV22E/TRV33E uniquement)
• mise au point centrée
• La fonction PROGRAM AE n'est pas disponible dans les cas suivants (l'indicateur clignote) :
  – la fonction NIGHTSHOT est réglée sur ON ;
  – pour enregistrer des images sur un « Memory Stick » avec MEMORY MIX (DCR-TRV22E/TRV33E uniquement)
• Lorsque vous réglez le commutateur POWER sur MEMORY, la fonction SPORTS n'est pas disponible (l'indicateur clignote) (DCR-TRV22E/TRV33E uniquement)

Réglage manuel de l'exposition

Il est recommandé de régler manuellement l'exposition dans les situations suivantes :

– lorsque le sujet est éclairé à contre-jour ;
– lorsque le sujet est trop lumineux par rapport à l'arrière-plan ;
– lorsque vous souhaitez obtenir une image fidèle de sujets sombres (p. ex. scènes nocturnes).

Réglez le commutateur POWER sur

CAMERA ou MEMORY ^1) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur EXPOSURE. L'écran de réglage de l'exposition apparaît.
(3) Appuyez sur MANUAL.
(4) Réglez l'exposition avec les touches – (pour assombrir) et + (pour éclaircir).
(5) Cliquez sur ↩ OK pour revenir à PAGE1.

^1) DCR-TRV22E/TRV33E uniquement

Pour revenir au mode d'exposition automatique

Appuyez sur ↩ AUTO sur l'écran EXPOSURE pour revenir à PAGE1.

Remarque

Lorsque vous ajustez manuellement

l'exposition, les fonctions suivantes ne sont pas disponibles :

– compensation de contre-jour
- Colour Slow Shutter (DCR-TRV22E/TRV33E uniquement)

Using spot light-metering function – Flexible Spot Meter

Utilisation de la fonction de mesure de la lumière du spot – Spotmètre flexible

Cette fonction vous permet de faire la mise au point appropriée sur une zone précise du sujet, puis de fixer cette valeur et de prendre des photos avec la focale souhaitée.

Utilisez le spotmètre flexible dans les situations suivantes :

– lorsque le sujet est éclairé à contre-jour ;
– lorsque le contraste est important entre le sujet et l'arrière-plan, par exemple lorsque le sujet est sur une scène et est éclairé par un projecteur.

Réglez le commutateur POWER sur

CAMERA ou MEMORY ^1) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur SPOT METER. L'écran SPOT METER apparaît.
(3) Appuyez sur la zone souhaitée de l'image. L'indicateur SPOT METER clignote à l'écran. L'exposition de la zone sélectionnée est effectuée.
(4) Cliquez sur OK pour revenir à PAGE1.

^1) DCR-TRV22E/TRV33E uniquement

To return to FN

Press EXIT.

Pour revenir au mode d'exposition automatique

Appuyez sur ➔ AUTO sur l'écran SPOT METER pour revenir à PAGE1.

Remarque

Les fonctions suivantes ne sont pas disponibles pendant l'utilisation du spotmètre flexible :

– compensation de contre-jour
- Colour Slow Shutter (DCR-TRV22E/TRV33E uniquement)
- mise au point centrée

Focusing manually

Mise au point manuelle

Dans les situations suivantes, vous pouvez obtenir de meilleurs résultats en réglant manuellement la mise au point. Normalement, le réglage de la mise au point s'effectue automatiquement.

- Le mode autofocus n'est pas efficace pendant la prise de vue :

– de sujets se trouvant derrière une vitre couverte de gouttelettes ;
– de rayures horizontales ;
– de sujets offrant peu de contraste par rapport à l'arrière-plan (mur, ciel, etc.).

- Lorsque vous filmez un sujet stationnaire à l'aide d'un trépied

- Lorsque vous souhaitez modifier la mise au point réglée sur un sujet au premier plan pour la régler sur un sujet situé à l'arrière-plan

Réglez le commutateur POWER sur

CAMERA ou MEMORY ^1) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur FOCUS.
(3) Appuyez sur MANUAL. L'écran de réglage de la mise au point apparaît.
(4) Appuyez sur ⚙ ← ou → ▲ pour améliorer la mise au point.
(5) Appuyez sur OK pour revenir à PAGE1.

^1) DCR-TRV22E/TRV33E uniquement

To return to FN

Press EXIT.

Pour revenir au mode d'autofocus

Sur l'écran FOCUS, appuyez sur ↩ AUTO pour revenir à PAGE1.

Pour obtenir une mise au point précise

Effectuez d'abord la mise au point en position « T » (téléobjectif), puis ajustez le zoom pour filmer en position « W » (grand angle). La mise au point sur le sujet est alors plus facile à effectuer.

Lorsque vous filmez tout près du sujet

Réglez la mise au point à l'extrémité de la position « W » (grand angle).

change comme suit :

▲ lors de la prise de vue d'un sujet lointain ;
lorsque le sujet est trop proche pour que l'appareil puisse faire la mise au point dessus.

Utilisation de la fonction de mise au point centrée – Mise au point centrée

Cette fonction vous permet de faire automatiquement la mise au point appropriée sur une zone précise du sujet, puis de fixer cette valeur et de prendre des photos avec la focale souhaitée.

Réglez le commutateur POWER sur

CAMERA ou MEMORY ^1) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur SPOT FOCUS. L'écran SPOT FOCUS (mise au point centrée) apparaît.
(3) Appuyez sur la zone souhaitée de l'image. L'indicateur SPOT FOCUS clignote à l'écran. La mise au point de la zone sélectionnée s'effectue.
(4) Appuyez sur ↩ OK pour revenir à PAGE1.

^1) DCR-TRV22E/TRV33E uniquement

To return to FN

Press EXIT.

Pour revenir au mode d'autofocus

Sur l'écran SPOT FOCUS, appuyez sur ↩ AUTO pour revenir à PAGE1.

Remarques

• La fonction de mise au point centrée n'est pas disponible si PROGRAM AE est activé.
• La fonction de compensation de contre-jour ne fonctionne pas en même temps que la fonction de mise au point centrée.

Interval Recording

Enregistrement par intervalles

Vous pouvez effectuer des enregistrements par intervalles en réglant votre caméscope pour qu'il passe automatiquement du mode de prise de vue au mode d'attente en alternance. Cette fonction permet d'obtenir d'excellentes prises de vue de floraisons, d'éclosions d'insectes, etc.

Exemple

La différence entre la durée d'enregistrement et la durée sélectionnée peut être de plus ou moins 6 images.

Réglez le commutateur POWER sur

CAMERA.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Réglez INT. REC sous 📄, puis appuyez sur EXEC (p. 258).
(4) Sélectionnez SET, puis appuyez sur EXEC.
(5) Sélectionnez INTERVAL, puis appuyez sur EXEC.
(6) Sélectionnez l'intervalle souhaité, puis appuyez sur EXEC.

Durée de l'intervalle : 30SEC ↔ 1MIN ↔ 5MIN ↔ 10MIN

(7) Sélectionnez REC TIME, puis appuyez sur EXEC.

4

Enregistrement par intervalles

(8) Sélectionnez la durée d'enregistrement souhaitée, puis appuyez sur EXEC.

$$ \begin{array}{l} \text {Durée d^{\prime} enregistrement: 0.5SEC\leftrightarrow} \ 1 \text {SEC\leftrightarrow 1.5SEC\leftrightarrow 2SEC} \end{array} $$

(9) Appuyez sur ↩ RET.

(10) Sélectionnez INT. REC sur ON, puis appuyez sur EXEC.

(11) Appuyez sur EXIT pour revenir à FN. L'indicateur INTERVAL TAPE clignote à l'écran.

(12) Appuyez sur START/STOP pour activer la prise de vue par intervalles. L'indicateur INTERVAL TAPE s'allume pendant l'enregistrement par intervalles.

Pour désactiver l'enregistrement par intervalles

Réglez INT. REC sur OFF dans les réglages de menu.

Enregistrement image par image – Prise de vue image par image

Vous pouvez effectuer une prise de vue avec un effet d'animation avec pause et reprise du mouvement en utilisant l'enregistrement image par image. Pour créer cet effet, déplacez légèrement le sujet entre chaque prise de vue. Il est recommandé d'utiliser un trépied et de faire fonctionner le caméscope avec la télécommande (sauf pour le DCR-TRV12E) pour éviter les bougés de caméra.

Réglez le commutateur POWER sur

CAMERA.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez FRAME REC sous 📄, puis appuyez sur EXEC (p. 258).

(4) Sélectionnez ON, puis appuyez sur EXEC.
(5) Appuyez sur EXIT pour revenir à FN. L'indicateur FRAME REC s'allume.
(6) Pour activer la prise de vue par image par image, appuyez sur START/STOP. Votre caméscope enregistre environ six images, puis revient au mode d'attente d'enregistrement.
(7) Déplacez le sujet, puis répétez l'étape 6.

Pour annuler l'enregistrement image par image

Réglez FRAME REC sur OFF dans les réglages de menu.

Remarque

La véritable longueur de bande restante sur la cassette n'est pas indiquée si vous utilisez la fonction d'enregistrement image par image en continu.

Lors de l'utilisation de la fonction d'enregistrement image par image

La durée de la dernière image enregistrée est plus longue que celle des autres images.

Utilisation du viseur

Vous pouvez régler la luminosité et la transition en fondu du caméscope à l'aide de l'écran tactile tout en vérifiant l'image dans le viseur. Pour effectuer cette opération, retournez le panneau LCD et rabattez-le contre le caméscope avec l'écran LCD tourné vers l'extérieur.

Réglez le commutateur POWER sur

CAMERA ou MEMORY ^1) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Retournez le panneau LCD et rabattez-le contre le caméscope avec l'écran LCD tourné vers l'extérieur, puis déployez le viseur.
(2) Appuyez sur ☐ OFF. L'indicateur PANEL OFF s'affiche à l'écran.
(3) Appuyez sur OK. L'écran LCD est désactivé.
(4) Appuyez sur l'écran LCD en observant les images dans le viseur. EXPOSURE, OK, ON et FADER (uniquement si le commutateur POWER est réglé sur CAMERA) s'affichent.
(5) Appuyez sur l'écran LCD et sélectionnez le paramètre souhaité, puis appuyez sur OK.

EXPOSURE :

Réglez l'exposition avec les touches -/+

FADER :

Appuyez sur FADER jusqu'à ce que le mode de transition en fondu souhaité s'affiche.

L'indicateur change comme suit :

* DCR-TRV22E/TRV33E uniquement

ON :

L'écran LCD s'allume.

^1) DCR-TRV22E/TRV33E uniquement

4
[a]

[b]

[a] Lorsque le commutateur POWER est réglé sur CAMERA
[b] Lorsque le commutateur POWER est réglé sur MEMORY (DCR-TRV22E/TRV33E uniquement)

Pour désactiver l'affichage des boutons sur l'écran LCD

Appuyez sur ↩ OK.

Remarque

Lorsque le commutateur POWER est réglé sur PLAYER ^1) /VCR ^2) ou pendant la lecture de mémoire (DCR-TRV22E/TRV33E uniquement), vous ne pouvez pas utiliser l'écran tactile tout en regardant les images dans le viseur.

^1) DCR-TRV12E/TRV14E
2) DCR-TRV19E/TRV22E/TRV33E

Pour utiliser les paramètres qui ne sont pas affichés

Réglez le panneau LCD et le viseur sur leurs positions précédentes. Sélectionnez les paramètres sur l'écran LCD.

Durée d'enregistrement disponible

Durée disponible pour l'enregistrement d'images à l'aide du viseur (p. 27).

Lecture d'une cassette contenant des effets d'image

Réglez le commutateur POWER sur

PLAYER ^1) /VCR ^2) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) En mode de lecture ou de pause de lecture, appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez P EFFECT sous 📂, puis appuyez sur EXEC (p. 252).

(4) Sélectionnez le mode souhaité, puis appuyez sur EXEC.
Vous pouvez utiliser NEG. ART, SEPIA, B&W et SOLARIZE.
Pour plus de détails sur chaque mode, reportez-vous à la page 76.

^1) DCR-TRV12E/TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E

Pour revenir à FN

Appuyez sur EXIT.

Pour désactiver l'effet d'image

Réglez P EFFECT sur OFF dans les réglages de menu.

Remarques

• Vous ne pouvez pas traiter extérieurement les scènes en entrée à l'aide de la fonction d'effet d'image.
• Vous ne pouvez pas enregistrer d'images d'une cassette sur votre caméscope pendant que vous traitez l'image avec la fonction d'effet d'image. Enregistrez les images sur un « Memory Stick » (DCR-TRV22E/TRV33E uniquement) (pp. 156 et 170) ou sur un magnétoscope en utilisant votre caméscope en tant que lecteur.

Images traitées avec l'effet d'image

Ces images ne sont pas émises via l'interface DV.

Lecture d'une cassette avec effets numériques (DCR-TRV22E/TRV33E uniquement)

Réglez le commutateur POWER sur VCR. Effectuez cette opération à l'aide de l'écran tactile.

(1) En mode de lecture ou de pause de lecture, appuyez sur FN et sélectionnez PAGE2.
(2) Appuyez sur DIG EFFT. L'écran de sélection de l'effet numérique s'affiche.

(3) Sélectionnez le mode souhaité. Vous pouvez utiliser STILL, FLASH, LUMI. et TRAIL. Pour plus de détails sur chaque effet, reportez-vous à la page 77. Dans les modes STILL et LUMI., les images enregistrées sous ces modes sont mémorisées en tant qu'images fixes.
(4) Appuyez sur -/+ pour régler l'effet.
(5) Appuyez sur ↩ OK pour revenir à PAGE2.

Pour revenir à FN

Appuyez sur EXIT.

Pour désactiver l'effet numérique

Appuyez sur ➔ OFF pour revenir à PAGE2.

Remarques

• Vous ne pouvez pas traiter extérieurement les scènes en entrée à l'aide de la fonction d'effet numérique.
• Vous ne pouvez pas enregistrer d'images d'une cassette sur votre caméscope pendant que vous traitez l'image avec la fonction d'effet numérique. Enregistrez les images sur un « Memory Stick » (pp. 156 et 170) ou sur un magnétoscope en utilisant votre caméscope en tant que lecteur.

Images traitées avec l'effet numérique

Ces images ne sont pas émises via l'interface DV.

Agrandissement d'images enregistrées sur une cassette – PB ZOOM Cassette (DCR-TRV22E/TRV33E uniquement)

En plus de l'opération décrite ci-dessous, votre caméscope peut agrandir des images fixes enregistrées sur un « Memory Stick » (p. 186).

Réglez le commutateur POWER sur VCR. Effectuez cette opération à l'aide de l'écran tactile.

(1) En mode de lecture ou de pause de lecture, appuyez sur FN et sélectionnez PAGE2.
(2) Appuyez sur PB ZOOM. L'écran PB ZOOM apparaît.
(3) Appuyez sur la zone que vous souhaitez agrandir sur l'image.
La zone sur laquelle vous avez appuyé se déplace vers le centre de l'écran et l'image en cours de lecture est agrandie à environ deux fois sa taille normale. Si vous appuyez sur une autre zone, cette zone est déplacée à son tour vers le centre de l'écran.
(4) Réglez le taux d'agrandissement avec le levier de puissance de zoom.
Vous pouvez sélectionner un taux d'agrandissement allant approximativement de 1,1 fois, à 5 fois la taille de l'image.
W : Pour diminuer le taux d'agrandissement.
T : Pour augmenter le taux

Agrandissement d'images enregistrées sur une cassette – PB ZOOM Cassette (DCR-TRV22E/TRV33E uniquement)

Pour désactiver la fonction PB ZOOM Cassette

Appuyez sur ➔ END.

Remarques

• Vous ne pouvez pas traiter extérieurement les scènes en entrée à l'aide de la fonction PB ZOOM Cassette avec votre caméscope.
• Vous ne pouvez pas enregistrer d'images sur une cassette sur votre caméscope pendant que vous traitez l'image avec la fonction PB ZOOM Cassette. Cependant, vous pouvez enregistrer des images du « Memory Stick » (DCR-TRV33E uniquement, pp. 156 et 170) sur un magnétoscope en utilisant votre caméscope en tant que lecteur.
• Vous ne pouvez pas enregistrer d'images animées d'un « Memory Stick » sur votre caméscope lorsque vous avez traité l'image avec la fonction PB ZOOM Cassette.

Images traitées avec la fonction PB ZOOM Cassette

Les images dans le mode PB ZOOM Cassette ne sont pas émises via l'interface DV.

En mode PB ZOOM Cassette

Si vous appuyez sur DSPL/BATT INFO, l'image à l'écran de la fonction PB ZOOM disparaît. Vous ne pouvez pas déplacer la partie sur laquelle vous avez appuyé vers le centre de l'écran.

Pourtour de l'image agrandie

Le pourtour de l'image agrandie ne peut pas être affiché au centre de l'écran.

Recherche rapide d'une scène – Mémoire à zéro réglable (DCR-TRV14E/TRV19E/TRV22E/TRV33E uniquement)

Votre caméscope recherche automatiquement la scène dont la valeur de compteur de bande est de « 0:00:00 ». Utilisez la télécommande pour effectuer cette opération.

Réglez le commutateur POWER sur

PLAYER ^1) /VCR ^2) .

(1) En cours de lecture, appuyez sur ZERO SET MEMORY sur la télécommande à l'endroit que vous souhaitez retrouver plus tard. Le compteur de bande indique « 0:00:00 », puis lance le compte. L'indicateur ZERO SET MEMORY clignote. Si les indicateurs ne s'affichent pas, appuyez sur DISPLAY.
(2) Pour arrêter la lecture, appuyez sur ■.
(3) Pour rembobiner la cassette jusqu'au point zéro du compteur de bande, appuyez sur ◀◀. La cassette s'arrête automatiquement lorsque le compteur de bande se rapproche de zéro.
(4) Appuyez sur ▶. La lecture commence à partir du point zéro du compteur.

^1) DCR-TRV14E

^2) DCR-TRV19E/TRV22E/TRV33E

Recherche rapide d'une scène – Mémoire à zéro réglable (DCR-TRV14E/TRV19E/TRV22E/TRV33E uniquement)

Remarques

• Lorsque vous appuyez sur ZERO SET MEMORY avant de rembobiner la cassette, la fonction de mémoire à zéro réglable est désactivée.
• Il peut y avoir une différence de plusieurs secondes entre le code temporel et le compteur de bande.
• L'indicateur ZERO SET MEMORY s'éteint lorsque vous appuyez sur FN.

Si une cassette présente une section vierge entre des sections enregistrées

La fonction de mémoire à zéro réglable peut ne pas fonctionner correctement.

Recherche de fin d'enregistrement à l'aide des titres – Recherche par titre (DCR-TRV14E/TRV19E/TRV22E/TRV33E uniquement)

Utilisez une cassette dotée d'une mémoire de cassette pour effectuer cette opération.

Utilisez la télécommande pour effectuer cette opération.

Avant de commencer

Réglez CM SEARCH sur ON sous dans les réglages de menu (le réglage par défaut est ON).

Réglez le commutateur POWER sur

PLAYER ^1) /VCR ^2) .

(1) Appuyez plusieurs fois sur la touche SEARCH MODE de la télécommande jusqu'à ce que l'indicateur TITLE SEARCH apparaisse à l'écran. L'écran de recherche par titre apparaît. L'indicateur change comme suit :

* DCR-TRV14E/TRV19E uniquement

(2) Pour sélectionner le titre à lire, appuyez sur ◀◀◀ ou ▶▶▶ sur la télécommande. Votre caméscope lance automatiquement la lecture de la scène dont vous avez sélectionné le titre.

^1) DCR-TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E

Recherche de fin d'enregistrement à l'aide des titres – Recherche par titre (DCR-TRV14E/TRV19E/TRV22E/TRV33E uniquement)

[a] Le point que vous recherchez
[b] Point actuel sur la cassette

Pour annuler la recherche

Appuyez sur ■ sur la télécommande.

S'il y a une section vierge entre deux sections enregistrées sur une cassette

La fonction de recherche par titre peut ne pas fonctionner correctement.

Pour superposer un titre

Reportez-vous à la page 133.

Recherche d'un enregistrement par date – Recherche par date (DCR-TRV14E/TRV19E/TRV22E/TRV33E uniquement)

• DATE SEARCH en utilisant la fonction de mémoire de cassette
  →Sélectionnez la date à partir de la liste des dates d'enregistrement affichée à l'écran
• DATE SEARCH sans utiliser la fonction de mémoire de cassette
  →Recherchez le point de changement de date d'enregistrement
  Utilisez la télécommande pour effectuer cette opération.

Recherche de la date en utilisant la mémoire de cassette

Avant de commencer

• Vous ne pouvez utiliser cette fonction que lors de la lecture d'une cassette dotée d'une mémoire de cassette.
• Réglez CM SEARCH sur ON sous [CIII] dans les réglages de menu (le réglage par défaut est ON).

Réglez le commutateur POWER sur

PLAYER ^1) /VCR ^2) .

(1) Appuyez plusieurs fois sur la touche SEARCH MODE de la télécommande jusqu'à ce que l'indicateur DATE SEARCH apparaisse à l'écran. L'écran de recherche par date apparaît. L'indicateur change comme suit :

* TRV14E/TRV19E uniquement

(2) Pour sélectionner la date de la partie à lire, appuyez sur ◀◀◀ ou ▶▶▶ sur la télécommande. Votre caméscope lance automatiquement la lecture au point de début de la date sélectionnée.

^1) DCR-TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E

Recherche d'un enregistrement par date – Recherche par date (DCR-TRV14E/TRV19E/TRV22E/TRV33E uniquement)

[a] Le point que vous recherchez
[b] Point actuel sur la cassette

Pour annuler la recherche

Appuyez sur ■ sur la télécommande.

Recherche de la date sans utiliser la mémoire de cassette

Réglez le commutateur POWER sur

PLAYER ^1) /VCR ^2) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez CM SEARCH sous [CIII], puis appuyez sur EXEC (p. 257).

(4) Sélectionnez OFF, puis appuyez sur EXEC.
(5) Appuyez plusieurs fois sur la touche SEARCH MODE de la télécommande jusqu'à ce que l'indicateur DATE SEARCH apparaisse à l'écran.

Recherche d'un enregistrement par date – Recherche par date (DCR-TRV14E/TRV19E/TRV22E/TRV33E uniquement)

(6) Appuyez sur ◀◀◀ sur la télécommande pour rechercher la date précédente ou appuyez sur ▶▶◀ sur la télécommande pour rechercher la date suivante. Votre caméscope lance automatiquement la lecture au point où la date change. A chaque pression sur ◀◀◀ or ▶▶◀, votre caméscope recherche la date précédente ou suivante.

^1) DCR-TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E

Pour annuler la recherche

Appuyez sur ■ sur la télécommande ou sur la touche □ de votre caméscope.

Remarque

Si l'enregistrement d'une journée dure moins de 2 minutes, il est possible que votre caméscope ne trouve pas avec précision le point de changement de la date d'enregistrement.

S'il y a une section vierge entre deux sections enregistrées sur une cassette

La fonction de recherche par date peut ne pas fonctionner correctement.

Mémoire de cassette

Une cassette dotée d'une mémoire de cassette peut sauvegarder les données de 6 dates d'enregistrement. Pour effectuer une recherche par date dans 7 jeux de données ou plus, reportez-vous à la section « Recherche de la date sans utiliser la mémoire de cassette ».

Recherche d'une photo - Photo search/Photo scan (DCR-TRV14E/ TRV19E uniquement)

Vous pouvez rechercher une image fixe enregistrée sur une cassette (PHOTO SEARCH). Vous pouvez également rechercher des images fixes l'une après l'autre et afficher chaque image automatiquement pendant cinq secondes sans vous préoccuper de la mémoire de cassette (PHOTO SCAN). Utilisez la télécommande pour effectuer ces opérations. Utilisez cette fonction pour vérifier ou monter des images fixes.

Recherche d'une photo à l'aide de la mémoire de cassette

Avant de commencer

• Vous ne pouvez utiliser cette fonction que lors de la lecture d'une cassette dotée d'une mémoire de cassette.
• Réglez CM SEARCH sur ON dans les réglages de menu (le réglage par défaut est ON).

Réglez le commutateur POWER sur PLAYER^1) / VCR^2) .

(2) Pour sélectionner la date de la partie à lire, appuyez sur ◀◀◀ ou ▶▶▶ sur la télécommande. Votre caméscope lance automatiquement la lecture de la photo dont vous avez sélectionné la date.

^1) DCR-TRV14E
^2) DCR-TRV19E

Recherche d'une photo – Photo search/Photo scan (DCR-TRV14E/TRV19E uniquement)

[a] Le point que vous recherchez
[b] Point actuel sur la cassette

Pour mettre fin à la recherche

Appuyez sur ■ sur la télécommande.

Recherche d'une photo sans utiliser la mémoire de cassette

Réglez le commutateur POWER sur

PLAYER ^1) /VCR ^2) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez CM SEARCH sous [CIII], puis appuyez sur EXEC (p. 257).
(4) Sélectionnez OFF, puis appuyez sur EXEC.

(5) Appuyez plusieurs fois sur la touche SEARCH MODE de la télécommande jusqu'à ce que l'indicateur PHOTO SEARCH apparaisse à l'écran.

L'indicateur change comme suit :

(6) Pour sélectionner la photo à lire, appuyez sur ◀◀ ou ▶▶ sur la télécommande. A chaque pression sur ◀◀ ou ▶▶, votre caméscope recherche la photo précédente ou suivante. Votre caméscope lit automatiquement la photo.

^1) DCR-TRV14E
^2) DCR-TRV19E

Pour mettre fin à la recherche

Appuyez sur ■ sur la télécommande ou sur la touche □ de votre caméscope.

Recherche d'une photo – Photo search/Photo scan (DCR-TRV14E/TRV19E uniquement)

Balayage de photos

Réglez le commutateur POWER à ^1) / ^2 .

(2) Appuyez sur ◀◀◀ ou ▶▶▶ sur la télécommande. Chaque photo est lue automatiquement pendant environ cinq secondes.

1) DCR-TRV14E 2) DCR-TRV19E

Pour mettre fin au balayage

Appuyez sur ■ sur la télécommande ou sur □ sur votre caméscope.

S'il y a une section vierge entre des sections enregistrées sur une cassette

Les fonctions PHOTO SEARCH et PHOTO SCAN peuvent ne pas fonctionner correctement.

Nombre de photos pouvant être recherchées à l'aide de la fonction de mémoire de cassette

Un maximum de 12 photos peuvent être recherchées. Cependant, vous pouvez rechercher 13 photos ou plus à l'aide de la fonction de balayage photos.

Dubbing tape

Copie d'une cassette

Vous pouvez copier ou monter des images sur le magnétoscope raccordé à votre caméscope en utilisant votre caméscope en tant que lecteur.

Vous pouvez raccorder soit un cordon de liaison audio et vidéo (fourni), soit un câble i.LINK (en option). Si vous raccordez le caméscope avec le câble i.LINK (en option), les signaux vidéo et audio sont transmis sous forme numérique pour permettre un montage de haute qualité.

Raccordement

Avec le cordon de liaison audio et vidéo

With the i.LINK cable
Avec le câble i.LINK

En cas de raccordement au magnétoscope via le cordon de liaison audio et vidéo

• Réglez DISPLAY sous ETC à LCD dans les réglages de menu (le réglage par défaut est LCD).
• Si un indicateur de recherche est affiché, appuyez sur SEARCH MODE sur la télécommande pour la désactiver (sauf pour le DCR-TRV12E).
• Si vous souhaitez copier le code de données, affichez-le sur l'écran.
• Si vous souhaitez copier le titre, réglez TITLE DSPL à ON sous [11] dans les réglages de menu (le réglage par défaut est ON).

En cas de raccordement au magnétoscope via câble i.LINK

• L'enregistrement de l'image ou du son uniquement est impossible.
• Le texte des titres, des indicateurs d'écran, du contenu de la mémoire de cassette et de l'écran d'index du « Memory Stick » ne peut pas être enregistré.

Réglez le commutateur POWER sur PLAYER^1) / VCR^2) .

(1) Insérez une cassette vierge (ou une cassette sur laquelle vous souhaitez réenregistrer) dans votre magnétoscope, puis insérez la cassette enregistrée dans votre caméscope.
(2) Préparez le magnétoscope pour l'enregistrement. Si le magnétoscope est doté d'un sélecteur d'entrée, réglez-le sur l'entrée. Reportez-vous au mode d'emploi de votre magnétoscope.
(3) Lancez la lecture de la cassette enregistrée sur votre caméscope.
(4) Lancez l'enregistrement sur le magnétoscope. Reportez-vous au mode d'emploi de votre magnétoscope.

^1) DCR-TRV12E/TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E

Lorsque la copie de la cassette est terminée

Appuyez sur ■ à la fois sur votre caméscope et sur votre magnétoscope.

Vous pouvez effectuer un montage sur les magnétoscopes prenant en charge les systèmes suivants :

8 mm 8, Hi8 Hi8, Digital8 1, VHS VHS, S-VHS SVHS, VHSC VHSC, S-VHSC SVHS, Betamax 1, mini DV Mini DV, DV DV et MICROMV MICROMV

Si votre magnétoscope est de type mono

Raccordez la fiche jaune du cordon de liaison audio et vidéo à la prise d'entrée vidéo et la fiche blanche ou la fiche rouge à la prise d'entrée audio du magnétoscope ou du téléviseur. Lorsque la fiche blanche est branchée, le signal sonore est émis par le canal de gauche. Lorsque la fiche rouge est branchée, le signal sonore est émis par le canal de droite.

Si votre magnétoscope dispose d'une prise S-vidéo

Pour plus de détails, reportez-vous à la page 61.

A propos de i.LINK

Pour plus de détails, reportez-vous à la page 292.

Images traitées par un effet d'image, un effet numérique\* ou la fonction PB ZOOM\*

Ces images ne sont pas émises via l'interface DV.

* DCR-TRV22E/TRV33E uniquement

Si vous enregistrez une image en arrêt sur image

• L'image enregistrée n'est pas détaillée avec l'interface DV .
• Lors de la lecture de l'image avec un autre appareil vidéo, il est possible que l'image tremblote.

Copie de scènes précises – Montage numérique de programmes (sur cassette)

Vous pouvez dupliquer des scènes sélectionnées (programmes) pour les éditer sur une cassette, sans avoir à utiliser le magnétoscope.

Il est possible de sélectionner les scènes par image. Vous pouvez régler jusqu'à 20 programmes.

Il est possible de copier des données du caméscope vers un « Memory Stick » (DCR-TRV22E/TRV33E uniquement). Pour plus de détails, reportez-vous à la page 173.

Avant de faire le montage numérique de programmes sur des cassettes enregistrées avec un autre appareil

Etape 1 Raccordement du caméscope au magnétoscope (p. 110)

Etape 2 Réglage du magnétoscope pour qu'il fonctionne avec votre caméscope (p. 110)

Étape 3 Réglage de la synchronisation du magnétoscope (p. 115)

Si vous effectuez une copie en utilisant de nouveau le même magnétoscope, vous pouvez sauter les étapes 2 et 3.

Copie de scènes précises - Montage numérique de programmes (sur cassette)

Utilisation de la fonction de montage numérique de programmes sur des cassettes enregistrées avec un autre appareil

Opération 1 Création d'un programme (p. 117)

Opération 2 Réalisation d'un montage numérique de programmes (copie d'une cassette) (p. 120)

Remarque

Pendant le montage de vidéo numérique, les signaux de fonctionnement transmis vers le magnétoscope ne peuvent pas être transmis par la prise LANC.

Etape 1 : Raccordement du caméscope au magnétoscope

Vous pouvez raccorder les deux appareils soit avec un cordon de liaison audio et vidéo, soit avec un câble i.LINK.

Branchez les appareils comme indiqué à la page 106.

Etape 2 : Réglage du magnétoscope pour qu'il fonctionne avec votre caméscope

Lors du raccordement du caméscope et du magnétoscope à l'aide du cordon de liaison audio et vidéo, le signal de contrôle du magnétoscope est émis à partir de l'émetteur de rayons infrarouges de votre caméscope vers le capteur de télécommande du magnétoscope.

Réglez le commutateur POWER sur

PLAYER ^1) /VCR ^2) .

Effectuez cette opération à l'aide de l'écran tactile.

^1) DCR-TRV12E/TRV14E
2) DCR-TRV19E/TRV22E/TRV33E

(1) Mettez le magnétoscope raccordé sous tension. Si le magnétoscope est doté d'un sélecteur d'entrée, réglez-le sur l'entrée. Lorsque vous connectez un caméscope, réglez son commutateur d'alimentation sur VCR/VTR.

(2) Appuyez sur FN pour afficher PAGE1.

Copie de scènes précises - Montage numérique de programmes (sur cassette)

(3) Appuyez sur MENU pour afficher le menu.
(4) Sélectionnez VIDEO EDIT sous ETC, puis appuyez sur EXEC (p. 261).
(5) Sélectionnez TAPE, puis appuyez sur EXEC (DCR-TRV22E/TRV33E uniquement).
(6) Appuyez sur EDIT SET.
(7) Sélectionnez CONTROL, puis appuyez sur EXEC.
(8) Dans le cas d'un raccordement avec le cordon de liaison audio et vidéo, sélectionnez IR, puis appuyez sur EXEC. Lors d'un raccordement avec le câble i.LINK, sélectionnez i.LINK, appuyez sur EXEC, puis passez à « Etape 3 : Réglage de la synchronisation du magnétoscope » à la page 115.
(9) Sélectionnez IR SETUP, puis appuyez sur EXEC.
(10) Sélectionnez le code IR SETUP de votre magnétoscope, puis appuyez sur EXEC. Vérifiez le code dans la section « A propos du code IR SETUP » (p. 114).

4

5

Copie de scènes précises - Montage numérique de programmes (sur cassette)

(11) Sélectionnez PAUSEMODE, puis appuyez sur EXEC.
(12) Pour désactiver la pause d'enregistrement sur le magnétoscope, sélectionnez ce mode, puis appuyez sur EXEC.
Les touches correctes varient selon les magnétoscopes.
Reportez-vous au mode d'emploi de votre magnétoscope.

(13) Placez l'émetteur de rayons infrarouges de votre caméscope face au capteur de télécommande du magnétoscope, à une distance d'environ 30 cm l'un de l'autre.

Copie de scènes précises - Montage numérique de programmes (sur cassette)

(14) Insérez une cassette enregistrable dans le magnétoscope, puis réglez le magnétoscope en mode de pause d'enregistrement.
(15) Sélectionnez IR TEST, puis appuyez sur EXEC.
(16) Sélectionnez EXECUTE, puis appuyez sur EXEC. Si le magnétoscope commence l'enregistrement, le réglage est correct. L'indicateur que vous avez sélectionné pour annuler la pause d'enregistrement sur le magnétoscope clignote à l'écran. Une fois l'opération terminée, l'indicateur COMPLETE s'affiche.

15

En fonction du magnétoscope utilisé, il est possible que vous ne soyez pas en mesure de faire correctement fonctionner la fonction de copie si vous utilisez une connexion avec câble i.LINK.

Réglez CONTROL sur IR dans les réglages de menu de votre caméscope.

Copie de scènes précises - Montage numérique de programmes (sur cassette)

A propos du code IR SETUP

Le code IR SETUP est mémorisé dans votre caméscope. Veillez à régler le bon code, en fonction de votre magnétoscope. Le réglage par défaut est le numéro de code 3.

Brand/Marque	IR SETUP code/ code IR SETUP
Nokia	36, 89
Nokia Oceanic	89
Nordmende	76
Okano	60, 62, 63
Orion	58*, 70
Panasonic	16, 78
Philips	83, 84, 86
Phonola	83, 84
Roadstar	47
SABA	21, 76, 91
Salora	89
Samsung	22, 32, 52, 93, 94
Sanyo	36
Schneider	10, 83, 84
SEG	73
Seleco	47, 74
Sharp	89
Siemens	10, 36
Tandberg	26
Telefunken	91, 92
Thomson	76, 100
Thorn	36, 47
Toshiba	40, 93
Universum	47, 70, 84, 92
W.W. House	47
Watoson	58, 83

* Téléviseur/Magnétoscope

Remarque sur le code IR SETUP

Le montage numérique de programmes est impossible si le magnétoscope ne prend pas en charge les codes IR SETUP.

Copie de scènes précises - Montage numérique de programmes (sur cassette)

Si le magnétoscope ne fonctionne pas correctement

• Après avoir vérifié le code dans « A propos du code IR SETUP »(p. 114), réglez de nouveau IR SETUP ou PAUSEMODE.
• Placez votre caméscope à au moins 30 cm du magnétoscope.
• Reportez-vous au mode d'emploi de votre magnétoscope.

Etape 3 : Réglage de la synchronisation du magnétoscope

Vous pouvez régler la synchronisation de votre caméscope et de votre magnétoscope.

Préparez un crayon et du papier pour pouvoir prendre des notes.

Avant de commencer, éjectez la cassette du caméscope (si une cassette est insérée).

Réglez le commutateur POWER sur

PLAYER ^1) /VCR ^2) .

Effectuez cette opération à l'aide de l'écran tactile.

^1) DCR-TRV12E/TRV14E
2) DCR-TRV19E/TRV22E/TRV33E

(1) Insérez une cassette enregistrable dans le magnétoscope, puis réglez le magnétoscope en mode de pause d'enregistrement. Lorsque vous sélectionnez i.LINK sous CONTROL, il n'est pas nécessaire de mettre le caméscope en pause d'enregistrement.

(2) Sélectionnez ADJ TEST, puis appuyez sur EXEC.

(3) Sélectionnez EXECUTE, puis appuyez sur EXEC. IN et OUT sont enregistrés 5 fois chacun sur une image pour calculer les valeurs numériques nécessaires à la synchronisation. L'indicateur EXECUTING clignote à l'écran. Une fois l'opération terminée, l'indicateur COMPLETE s'affiche.

(4) Rembobinez la cassette dans le magnétoscope, puis lancez la lecture au ralenti. 5 chiffres IN et les chiffres OUT correspondants sont affichés.

Notez la valeur numérique de début de chaque IN et la valeur numérique de fin de chaque OUT.

Copie de scènes précises - Montage numérique de programmes (sur cassette)

(5) Calculez la moyenne des 5 valeurs numériques de début IN et la moyenne des 5 valeurs numériques de fin OUT.
(6) Sélectionnez « CUT-IN », puis appuyez sur EXEC.
(7) Sélectionnez la valeur numérique moyenne de IN, puis appuyez sur EXEC. La position de début calculée pour l'enregistrement est établie.
(8) Sélectionnez « CUT-OUT », puis appuyez sur EXEC.
(9) Sélectionnez la valeur numérique moyenne de OUT, puis appuyez sur EXEC. La position de fin calculée pour l'enregistrement est établie.
(10) Appuyez sur ➔ RET. pour exécuter.

2

Appuyez sur ➤ END pour revenir à PAGE1, puis appuyez sur EXIT.

Copie de scènes précises - Montage numérique de programmes (sur cassette)

Remarques

• Lorsque vous avez terminé l'« Etape 3 : Réglage de la synchronisation du magnétoscope », l'image servant au réglage de la synchronisation est enregistrée pendant environ 50 secondes.
• Si vous lancez l'enregistrement à partir du début de la cassette, les premières secondes de la cassette peuvent ne pas être enregistrées correctement. Laissez défiler environ 10 secondes de la cassette avant de démarrer l'enregistrement.
• Lorsque l'appareil d'enregistrement ne peut pas être utilisé correctement via le câble i.LINK, laissez le raccordement tel qu'il est et réglez le cordon de liaison audio et vidéo (p. 110). Les signaux audio et vidéo sont transmis au format numérique.

Opération 1 : Création d'un programme

Réglez le commutateur POWER sur

PLAYER ^1) /VCR ^2) .

Effectuez cette opération à l'aide de l'écran tactile.

^1) DCR-TRV12E/TRV14E
2) DCR-TRV19E/TRV22E/TRV33E

(1) Insérez une cassette de lecture dans le caméscope et une cassette à enregistrer dans le magnétoscope.
(2) Appuyez sur FN pour afficher PAGE1.
(3) Appuyez sur MENU pour afficher le menu.
(4) Sélectionnez VIDEO EDIT sous ETC, puis appuyez sur EXEC (p. 261).
(5) Sélectionnez TAPE, puis appuyez sur EXEC (DCR-TRV22E/TRV33E uniquement).
(6) Recherchez le début de la première scène que vous souhaitez insérer avec les boutons de commande vidéo de l'écran, puis faites une pause de lecture. Vous pouvez affiner le réglage image par image avec les touches ▶◀◀/＞▶.
(7) Appuyez sur MARK IN sur l'écran. Le point de début (IN) du premier programme est réglé, puis la partie supérieure de la marque du programme devient bleu clair.

Copie de scènes précises - Montage numérique de programmes (sur cassette)

(8) Recherchez la fin de la première scène que vous souhaitez insérer avec les boutons de commande vidéo de l'écran, puis faites une pause de lecture. Vous pouvez affiner le réglage image par image avec les touches ▶◀◀◀/＞▶.
(9) Appuyez sur MARK OUT sur l'écran. Le point de fin (OUT) du premier programme est réglé, puis la partie inférieure de la marque du programme devient bleu clair.
(10) Répétez les étapes 6 à 9. Lorsqu'un programme est réglé, la marque du programme devient bleu clair. Vous pouvez régler jusqu'à 20 programmes.

4

Pour terminer la création de programmes

Appuyez sur ↩ END.

Le programme est enregistré en mémoire jusqu'à l'éjection de la cassette.

Remarque

Vous ne pouvez pas effectuer d'enregistrement pendant le montage numérique de programmes.

Copie de scènes précises - Montage numérique de programmes (sur cassette)

Sur une partie vierge de la cassette.

Vous ne pouvez pas régler IN ou OUT.

S'il y a une partie vierge entre le point IN et le point OUT sur la cassette

La durée totale peut ne pas s'afficher correctement.

Suppression du programme que vous avez réglé

Supprimez d'abord la marque OUT, puis la marque IN du dernier programme créé.

(1) Suivez les étapes 2 à 5 de la page 117.
(2) Appuyez sur UNDO.
(3) Appuyez sur ERASE 1 MARK. Toutes les marques de programmation réglées clignotent, puis l'indicateur DELETE ? s'affiche.
(4) Appuyez sur EXEC. Le dernier programme mémorisé est supprimé de la mémoire.

Pour annuler la suppression

A l'étape 4, appuyez sur CANCEL.

Suppression de tous les programmes

(1) Suivez les étapes 2 à 5 de la page 117.
(2) Appuyez sur UNDO.
(3) Appuyez sur ERASE ALL. La dernière marque de programmation réglée clignote, puis l'indicateur DELETE ? s'affiche.
(4) Appuyez sur EXEC. Tous les programmes mémorisés sont effacés.

Pour annuler la suppression de tous les programmes

A l'étape 4, appuyez sur CANCEL.

Copie de scènes précises - Montage numérique de programmes (sur cassette)

Opération 2 : Réalisation d'un montage numérique de programmes (copie d'une cassette)

Réglez le commutateur POWER sur

PLAYER ^1) /VCR ^2) .

Effectuez cette opération à l'aide de l'écran tactile.

^1) DCR-TRV12E/TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E

(1) Lorsque vous utilisez un caméscope numérique, réglez le commutateur d'alimentation du magnétoscope sur VCR/VTR.
(2) Assurez-vous que votre caméscope et votre magnétoscope sont connectés et que le magnétoscope est réglé en mode de pause d'enregistrement. Lorsque vous utilisez le câble i.LINK, cette étape n'est pas nécessaire.
(3) Appuyez sur FN pour afficher PAGE1.
(4) Appuyez sur MENU pour afficher le menu.
(5) Sélectionnez VIDEO EDIT sous ETC, puis appuyez sur EXEC (p. 261).
(6) Sélectionnez TAPE, puis appuyez sur EXEC (DCR-TRV22E/TRV33E uniquement).
(7) Appuyez sur START.
(8) Appuyez sur EXEC. Recherchez le début du premier programme, puis lancez la copie. La marque de programme clignote. L'indicateur SEARCH s'affiche pendant la recherche et l'indicateur EDITING s'affiche pendant le montage à l'écran. Lorsque la copie prend fin, votre caméscope et votre magnétoscope s'arrêtent automatiquement.

Pour arrêter la copie en cours de montage

Appuyez sur CANCEL.

Copie de scènes précises - Montage numérique de programmes (sur cassette)

Pour mettre fin au montage numérique de programmes

Votre caméscope s'arrête lorsque la copie est terminée. Ensuite, l'affichage revient sur VIDEO EDIT dans les réglages de menu.

Appuyez sur ➔ END pour mettre fin à la fonction de montage vidéo.

Si le programme n'a pas encore été mémorisé

Vous ne pouvez pas appuyer sur START.

Vous ne pouvez pas enregistrer sur le magnétoscope dans les cas suivants :

Indicateur	Cause
Pas d'indicateur	L'onglet de protection en écriture sur la cassette est réglé sur le mode de verrouillage.Le code IR SETUP n'est pas correct (lorsque IR est sélectionné).La touche utilisée pour annuler la pause d'enregistrement n'est pas la bonne (lorsque IR est sélectionné).
CHECK “i.LINK” & REC STATUS	i.LINK est sélectionné, mais aucun câble i.LINK n'est raccordé.Le magnétoscope raccordé est hors tension (lorsque i.LINK est sélectionné).

Enregistrement de vidéos ou de programmes télévisés (DCR- TRV19E/TRV22E/ TRV33E uniquement)

Vous pouvez enregistrer une cassette à partir d'un autre magnétoscope ou un programme télévisé à partir d'un téléviseur disposant de sorties vidéo et audio. Utilisez votre caméscope en tant qu'enregistreur. Vous pouvez raccorder soit un cordon de liaison audio et vidéo (fourni) (DCR-TRV22E/TRV33E uniquement), soit un câble i.LINK (en option).

Si vous raccordez le caméscope avec le câble i.LINK (en option), les signaux vidéo et audio sont transmis sous forme numérique pour permettre un montage de haute qualité.

Raccordement d'un magnétoscope ou d'un téléviseur

Avec le cordon de liaison audio et vidéo (DCR-TRV22E/TRV33E uniquement)

Receiver/Player/ Récepteur/Lecteur

Enregistrement de vidéos ou de programmes télévisés (DCR-TRV19E/TRV22E/TRV33E uniquement)

With the i.LINK cable

Avec le câble i.LINK

Si votre magnétoscope est de type mono (DCR-TRV22E/TRV33E uniquement)

Raccordez la fiche jaune du cordon de liaison audio et vidéo à la prise de sortie vidéo et la fiche blanche ou la fiche rouge à la prise de sortie audio du magnétoscope ou du téléviseur. Lorsque la fiche blanche est branchée, le signal sonore est émis par le canal de gauche. Lorsque la fiche rouge est branchée, le signal sonore est émis par le canal de droite.

Si votre magnétoscope dispose d'une prise S-vidéo (DCR-TRV22E/TRV33E uniquement)

Pour de plus amples informations, reportez-vous à la page 61.

Remarque

Votre caméscope enregistre uniquement des images pouvant être visionnées sur un téléviseur ou un magnétoscope utilisant le système PAL. Reportez-vous à la section « Utilisation de votre caméscope à l'étranger » à la page 295 pour plus d'informations sur les systèmes couleur de téléviseurs utilisés dans les différents pays et régions.

Avec le câble i.LINK

• Avant l'enregistrement, assurez-vous que l'indicateur DV IN s'affiche à l'écran.
  L'indicateur DV IN peut s'afficher sur les deux appareils.
• L'enregistrement de l'image ou du son uniquement est impossible.

Dubbing

Before operation

Réglez DISPLAY sous ETC sur LCD dans les réglages de menu lorsque vous utilisez le cordon de liaison audio et vidéo (le réglage par défaut est LCD).

Réglez le commutateur POWER sur VCR. Effectuez cette opération à l'aide de l'écran tactile.

(1) Insérez une cassette vierge (ou une cassette sur laquelle vous souhaitez réenregistrer) dans votre caméscope. Si vous enregistrez une cassette à partir du magnétoscope, insérez une cassette enregistrée dans le magnétoscope.
(2) Appuyez sur FN, puis sélectionnez PAGE3.
(3) Appuyez sur REC CTRL.

(4) Appuyez sur REC PAUSE.
(5) Appuyez sur ▶ sur le magnétoscope pour lancer la lecture si vous enregistrez la cassette à partir du magnétoscope. Sélectionnez un programme télévisé si vous enregistrez à partir d'un téléviseur. L'image du côté de lecture s'affiche à l'écran.
(6) Appuyez sur REC START à la scène où vous souhaitez démarrer l'enregistrement.

Lorsque la copie de la cassette est terminée

Appuyez sur ■ sur votre caméscope et sur la touche d'arrêt du magnétoscope.

Insertion d'une scène à partir d'un magnétoscope – Montage par insertion (DCR-TRV19E/TRV22E/TRV33E uniquement)

Vous pouvez insérer une nouvelle scène à partir d'un magnétoscope sur la cassette enregistrée d'avance en spécifiant les points de début et de fin d'insertion. Utilisez la télécommande pour effectuer cette opération.

Les raccordements à effectuer sont les mêmes que ceux de la page 122. Insérez dans le magnétoscope une cassette contenant la scène à insérer.

[A] La cassette contenant la scène à superposer

[B] La cassette avant montage

[C] La cassette après montage

Réglez le commutateur POWER sur VCR. Effectuez cette opération à l'aide de l'écran tactile.

(1) Sur le magnétoscope, positionnez la bande juste avant le point de départ d'insertion [a], puis réglez le magnétoscope en mode de pause de lecture.
(2) Sur votre caméscope, repérez le point de fin d'insertion [c], puis réglez-le en mode de pause de lecture.
(3) Appuyez sur ZERO SET MEMORY sur la télécommande. L'indicateur ZERO SET MEMORY clignote et le point de fin d'insertion est mémorisé dans l'appareil. Le compteur de bande indique « 0:00:00 ».

Insertion d'une scène à partir d'un magnétoscope – Montage par insertion (DCR-TRV19E/TRV22E/TRV33E uniquement)

(4) Sur votre caméscope, repérez le point de début d'insertion [b].
(5) Appuyez sur FN, puis sélectionnez PAGE3.
(6) Appuyez sur REC CTRL.
(7) Appuyez sur REC PAUSE.
(8) Appuyez d'abord sur III sur le magnétoscope, puis, après quelques secondes, appuyez sur REC START sur votre caméscope pour lancer l'insertion de la nouvelle scène avec le son. L'insertion s'arrête automatiquement lorsque le compteur de bande se rapproche de zéro. Votre caméscope arrête automatiquement l'enregistrement et le point que vous avez réglé à l'étape 3 est effacé de la mémoire.

To change the insert end point

Pour modifier le point de fin d'insertion

Appuyez de nouveau sur ZERO SET MEMORY sur la télécommande après l'étape 4 afin de désactiver l'affichage de l'indicateur ZERO SET MEMORY et recommencez à partir de l'étape 2.

Pour insérer une scène sans régler le point de fin d'insertion

Sautez les étapes 2 et 3. Appuyez sur ■ sur la télécommande ou sur □ sur le caméscope pour mettre fin à l'insertion.

Audio dubbing

Vous pouvez enregistrer un passage audio supplémentaire sur la bande sonore d'origine de la cassette en raccordant un appareil audio ou un micro. Si vous raccordez un appareil audio, vous pouvez ajouter du son à une cassette déjà enregistrée en mode 12 bits en spécifiant les points de départ et de fin. Le son d'origine n'est pas effacé.

Préparation du doublage du son

Vous pouvez enregistrer des sons supplémentaires des façons suivantes :

• doublage avec le micro intégré,
• raccordement du micro (en option) à la prise MIC,
• raccordement du micro (en option) à la griffe porte-accessoires intelligente,
• raccordement du cordon de liaison audio et vidéo à la prise AUDIO/VIDEO (DCR-TRV22E/TRV33E uniquement).

L'entrée audio à enregistrer est prioritaire sur les autres dans l'ordre suivant :

• prise MIC,
• griffe porte-accessoires intelligente,
• prise AUDIO/VIDEO (DCR-TRV22E/TRV33E uniquement),
• micro intégré.

Doublage avec le micro intégré

Aucun raccordement n'est nécessaire (si aucun micro externe n'est raccordé, l'enregistrement audio est effectué automatiquement via le micro intégré).

Raccordement du micro (en option) à la prise MIC

L'image et le son enregistrés peuvent être contrôlés sur un téléviseur relié à la prise AUDIO/VIDEO.

Les sons enregistrés ne sont pas émis par les haut-parleurs. Vérifiez le son en utilisant un casque ou le téléviseur.

Raccordement du micro (en option) à la griffe porte-accessoires intelligente

Retirez le protège-griffe, puis raccordez le micro.

Raccordement du cordon de liaison audio et vidéo à la prise AUDIO/VIDEO (DCR-TRV22E/TRV33E uniquement)

Note

Lors du doublage avec la prise AUDIO/VIDEO (DCR-TRV22E/TRV33E uniquement) ou le micro intégré, les images ne sont pas émises via la prise S VIDEO ou la prise AUDIO/VIDEO. Vérifiez l'image enregistrée à l'écran. Vous pouvez vérifier le son enregistré à l'aide d'un casque.

Ajout d'un passage sonore sur une cassette enregistrée

Choisissez un des raccordements décrits à la page 127 et raccordez l'appareil audio ou le micro à votre caméscope. Suivez ensuite les directives ci-dessous.

Réglez le commutateur POWER sur

PLAYER ^1) /VCR ^2) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Insérez une cassette enregistrée dans votre caméscope.
(2) Repérez le point de début d'enregistrement. Appuyez sur ▶ II pour lancer la lecture. Pour faire une pause de lecture, appuyez sur ▶ II au point de début d'enregistrement. Vous pouvez régler plus précisément le point de début de l'enregistrement en appuyant sur ◀◀◀ / >▶.
(3) Appuyez sur FN, puis sélectionnez PAGE3.
(4) Appuyez sur A DUB CTRL. L'écran A DUB CTRL apparaît.

(5) Appuyez sur AUDIO DUB. L'indicateur vert ⚪■s'affiche à l'écran.
(6) Appuyez sur ▶sur votre caméscope et lancez en même temps la lecture du son que vous souhaitez enregistrer. Le nouveau passage sonore est enregistré en stéréo 2 (ST2) pendant la lecture. L'indicateur rouge ● s'affiche à l'écran pendant l'enregistrement d'un nouveau passage sonore.
(7) Appuyez sur ■ sur votre caméscope au point où vous souhaitez arrêter l'enregistrement.

Vous ne pouvez pas effectuer de doublage audio :

• sur la cassette enregistrée en mode 16 bit ;
• sur la cassette enregistrée en mode LP ;
• lorsque l'interface i DV est raccordée ;
• sur les parties vierges de la cassette ;
• lorsque l'onglet de protection en écriture de la cassette est réglé sur le mode de verrouillage.

Pour ajouter avec plus de précision un nouveau passage sonore aux sections enregistrées précédemment (sauf pour le DCR-TRV12E)

En cours de lecture, appuyez sur ZERO SET MEMORY au point où vous souhaitez mettre fin à l'enregistrement du nouveau passage sonore.

Suivez la procédure de la page 96.

L'enregistrement s'arrête automatiquement au point où vous avez appuyez sur ZERO SET MEMORY.

Il est recommandé d'insérer un nouveau son à une cassette enregistrée avec votre caméscope

Si vous insérez un nouveau son sur une cassette enregistrée avec un autre caméscope (y compris d'autres DCR-TRV12E/TRV14E/TRV19E/TRV22E/TRV33E), la qualité du son peut se dégrader.

Contrôle du nouveau passage sonore enregistré

Réglez le commutateur POWER sur

PLAYER ^1) /VCR ^2) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Lancez la lecture de la cassette sur laquelle vous avez ajouté un passage audio.
(2) Appuyez sur FN pour afficher PAGE1.
(3) Appuyez sur MENU pour afficher le menu.
(4) Sélectionnez AUDIO MIX sous ^1) / ^2) , puis appuyez sur EXEC (p. 254).

(5) Appuyez sur ↓/↑ pour régler l'équilibre entre le son d'origine (ST1) et le nouveau son (ST2), puis appuyez sur EXEC. Environ 5 minutes après avoir débranché la source d'alimentation ou retiré la batterie, le réglage AUDIO MIX revient au son initial (ST1) uniquement. Le réglage par défaut est le son original uniquement.

^1) DCR-TRV12E/TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E

Incrustation d'un titre sur une cassette dotée d'une mémoire de cassette

Une cassette peut comporter jusqu'à environ 20 titres, si chaque titre comporte 5 caractères. Cependant, si la mémoire de la cassette est remplie avec des dates, des données de photos (DCR-TRV12E/TRV14E/TRV19E uniquement) et des données d'étiquette de cassette, la cassette ne peut comporter que jusqu'à environ 11 titres de 5 caractères chacun.

La capacité de mémoire de la cassette est la suivante :

-6 jeux de données de date (maximum)
- 1 étiquette de cassette (maximum)
- 12 jeux de données de photos (maximum) (DCR-TRV12E/TRV14E/TRV19E uniquement)

Réglez le commutateur POWER sur

CAMERA ou PLAYER ^1) / VCR ^2) .

Effectuez cette opération à l'aide de l'écran tactile.

^1) DCR-TRV12E/TRV14E
2) DCR-TRV19E/TRV22E/TRV33E

(1) Insérez la cassette dotée d'une mémoire de cassette.
(2) En mode d'attente, d'enregistrement, de lecture ou de pause de lecture, appuyez sur FN pour afficher PAGE1.
(3) Appuyez sur MENU pour afficher le menu.
(4) Sélectionnez TITLE sous Ⓒ, puis appuyez sur EXEC (p. 257).
(5) Sélectionnez ☐, puis appuyez sur EXEC.
(6) Sélectionnez le titre souhaité, puis appuyez sur EXEC. Le titre s'affiche à l'écran.

5

6

Incrustation d'un titre sur une cassette dotée d'une mémoire de cassette

(7) Si nécessaire, modifiez la couleur, la taille ou la position en appuyant sur COLOUR, SIZE, POS ↓ ou POS ↑.
(8) Appuyez sur TITLE OK.
(9) Appuyez sur SAVE TITLE. Pendant la lecture, la pause de lecture ou l'enregistrement : L'indicateur TITLE SAVE s'affiche à l'écran pendant environ 5 secondes et le titre est réglé. Pendant l'attente d'enregistrement : L'indicateur TITLE apparaît. Lorsque vous appuyez sur START/STOP pour lancer l'enregistrement, l'indicateur TITLE SAVE s'affiche à l'écran pendant environ 5 secondes et le titre est réglé.

Pour utiliser un titre personnalisé

Si vous souhaitez utiliser un titre personnalisé, sélectionnez à l'étape 5.

Les titres superposés avec votre caméscope

• Ils s'affichent uniquement sur les appareils vidéo au format DV ^Mini DV avec la fonction de titrage d'index.
• Le point où vous superposez le titre peut être détecté comme un signal d'index lors de la recherche d'un enregistrement avec un autre appareil vidéo.

Pour ne pas afficher les titres

Réglez TITLE DSPL sur OFF sur [CIII] dans les réglages de menu (p. 257).

Réglage du titre

- La taille du titre change comme suit : SMALL LARGE Vous ne pouvez pas insérer plus de 12 caractères en taille LARGE (grand).

- La position du titre change comme suit : Si vous sélectionnez la taille de titre SMALL (petit), vous disposez de 9 choix pour la position du titre. Si vous sélectionnez la taille de titre LARGE (grand), vous disposez de 8 choix pour la position du titre.

Incrustation d'un titre sur une cassette dotée d'une mémoire de cassette

Suppression d'un titre

Réglez le commutateur POWER sur

CAMERA ou PLAYER ^1) /VCR ^2) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez TITLEERASE sous Ⓗ, puis appuyez sur EXEC (p. 257). L'écran TITLE ERASE apparaît.
(4) Sélectionnez le titre que vous souhaitez effacer, puis appuyez sur EXEC.
L'indicateur ERASE OK? s'affiche.
(5) Assurez-vous que le titre est bien celui que vous souhaitez effacer, puis appuyez sur OK.
L'indicateur ERASING clignote à l'écran.
Lorsque le titre est effacé, l'indicateur COMPLETE s'affiche.

^1) DCR-TRV12E/TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E

To return to FN

Press EXIT.

To cancel erasing

Press CANCEL in step 5.

Pour revenir à FN

Appuyez sur EXIT.

Pour annuler la suppression

A l'étape 5, appuyez sur CANCEL.

Création de titres personnalisés

Vous pouvez créer jusqu'à 2 titres et les enregistrer dans votre caméscope. Chaque titre peut contenir jusqu'à 20 caractères.

Réglez le commutateur POWER sur

CAMERA ou PLAYER ^1) /VCR ^2) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez TITLE sous Ⓔ, puis appuyez sur EXEC (p. 257).
(4) Sélectionnez Ⓤ, puis appuyez sur EXEC.
(5) Sélectionnez CUSTOM1 SET ou CUSTOM2 SET, puis appuyez sur EXEC.
(6) Sélectionnez le caractère souhaité. Appuyez plusieurs fois sur une touche pour sélectionner un caractère souhaité sur le clavier.
(7) Appuyez sur → pour déplacer le curseur pour sélectionner le caractère suivant. Répétez les étapes 6 et 7 pour finir de saisir le titre.
(8) Appuyez sur SET. Le titre est mémorisé.

^1) DCR-TRV12E/TRV14E

^2) DCR-TRV19E/TRV22E/TRV33E

4

Création de titres personnalisés

Pour revenir à FN

Appuyez sur EXIT.

Pour modifier un titre enregistré

A l'étape 5, sélectionnez CUSTOM1 SET ou CUSTOM2 SET, en fonction du titre à modifier, puis appuyez sur EXEC et saisissez le nouveau titre.

Si la saisie des caractères prend 5 minutes ou plus en mode d'attente d'enregistrement sur cassette alors qu'une cassette est insérée dans votre caméscope

L'appareil se met automatiquement hors tension. Les caractères saisis restent en mémoire. Réglez le commutateur POWER sur OFF (CHG) une fois, puis de nouveau sur CAMERA, puis reprenez à partir de l'étape 1. Nous vous recommandons de régler le commutateur POWER sur PLAYER^1)/VCR^2) ou de retirer la cassette de façon à ce que votre caméscope ne s'éteigne pas automatiquement pendant que vous saisissez les caractères du titre.

^1) DCR-TRV12E/TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E

Pour effacer un caractère

Appuyez sur ←. Le dernier caractère saisi est supprimé.

Pour saisir un espace

Appuyez sur →.

Création d'une étiquette sur une cassette dotée d'une mémoire de cassette

L'étiquette peut comprendre jusqu'à 10 caractères et est enregistrée dans la mémoire de cassette. Lorsque vous insérez la cassette dotée d'une étiquette et que vous réglez le commutateur POWER sur CAMERA ou PLAYER/VCR, l'étiquette s'affiche pendant environ 5 secondes.

Réglez le commutateur POWER sur

CAMERA ou PLAYER ^1) /VCR ^2) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Insérez la cassette dont vous souhaitez étiqueter la mémoire de cassette.
(2) Appuyez sur FN pour afficher PAGE1.
(3) Appuyez sur MENU pour afficher le menu.
(4) Sélectionnez TAPE TITLE sous [CIII], puis appuyez sur EXEC (p. 257).
(5) Sélectionnez le caractère souhaité. Appuyez plusieurs fois sur une touche pour sélectionner un caractère souhaité sur le clavier.
(6) Appuyez sur → pour déplacer le curseur pour sélectionner le caractère suivant. Répétez les étapes 5 et 6 pour terminer l'étiquette.
(7) Appuyez sur SET. L'étiquette est mémorisée.

4

Création d'une étiquette sur une cassette dotée d'une mémoire de cassette

Pour revenir à FN

Appuyez sur EXIT.

Pour effacer l'étiquette que vous avez créée

Effacez l'étiquette en sélectionnant ← à l'étape 5, puis appuyez sur SET.

Pour modifier l'étiquette que vous avez créée

Insérez la cassette pour modifier l'étiquette et procédez comme pour une création d'étiquette.

Si vous avez des titres superposés sur la cassette

Lorsque l'étiquette s'affiche, jusqu'à 4 titres peuvent également s'afficher.

Pour effacer un caractère

Appuyez sur ←. Le dernier caractère saisi est supprimé.

Pour saisir un espace

Appuyez sur →.

Suppression de toutes les données de la mémoire de la cassette

Les données suivantes sauvegardées dans la mémoire de cassette peuvent être complètement effacées d'un seul coup :

• les données de date
• les données de titre
  – l'étiquette de cassette
  – les données de photo (DCR-TRV12E/TRV14E/TRV19E uniquement)

Réglez le commutateur POWER sur

CAMERA ou PLAYER ^1) / VCR ^2) . Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez ERASE ALL sous [CIII], puis appuyez sur EXEC (p. 257).
(4) Sélectionnez OK, puis appuyez sur EXEC. L'indicateur OK devient EXECUTE.
(5) Sélectionnez EXECUTE, puis appuyez sur EXEC. L'indicateur ERASING clignote à l'écran. Une fois que la suppression est terminée, l'indicateur COMPLETE s'affiche.

^1) DCR-TRV12E/TRV14E

2) DCR-TRV19E/TRV22E/TRV33E

To return to FN

Press EXIT.

To cancel erasing

Select RETURN in step 5, then press EXEC.

Pour revenir à FN

Appuyez sur EXIT.

Pour annuler la suppression

Sélectionnez RETURN à l'étape 5, puis appuyez sur EXEC.

— Opérations « Memory Stick » (DCR-TRV22E/TRV33E uniquement) —

Utilisation du « Memory Stick »

Le « Memory Stick » est un nouveau support d'enregistrement compact et léger, qui, malgré sa taille, peut mémoriser plus de données qu'une disquette.

Outre l'échange de données entre des appareils compatibles « Memory Stick », vous pouvez également utiliser un « Memory Stick » pour enregistrer des données comme support d'enregistrement externe amovible.

Il existe 2 types de « Memory Stick » : le « Memory Stick » standard et le « MagicGate Memory Stick » qui est doté de la technologie de protection des droits d'auteur MagicGate*1). Vous pouvez utiliser ces deux types de « Memory Stick » avec le caméscope. Les données enregistrées avec le caméscope ne sont toutefois pas soumises à la protection des droits d'auteur MagicGate car celui-ci ne prend pas en charge les normes MagicGate. Vous pouvez également utiliser un « Memory Stick Duo » ou un « Memory Stick PRO » avec le caméscope.

Toutes les opérations du support « Memory Stick » ne sont pas absolument garanties.

*1) MagicGate est une technologie de protection des droits d'auteur qui utilise une technologie de codage.

Format de fichier

Image fixe (JPEG)

Votre caméscope compresse et enregistre des données d'image au format JPEG (Joint Photographic Experts Group). L'extension de fichier est .jpg.

Exif * Version 2.2 compatible JPEG et DPOF

* Exif : Exif est un format de fichier pour les images fixes, établi par la JEITA (Japan Electronics and Information Technology Industries Association). Les fichiers enregistrés dans ce format peuvent contenir des informations supplémentaires telles que les informations relatives au réglage de votre caméscope au moment de l'enregistrement.

Image animée (MPEG)

Votre caméscope compresse et enregistre des données d'image au format MPEG (Moving Picture Experts Group). L'extension du fichier est .mpg.

Nom type de fichier de données d'image

Image fixe

101-0001: Ce nom de fichier s'affiche à l'écran de votre caméscope.

DSC00001.JPG : Ce nom de fichier s'affiche à l'écran de votre ordinateur.

Image animée

MOV00001 : Ce nom de fichier s'affiche à l'écran de votre caméscope.

MOV00001.MPG : Ce nom de fichier s'affiche à l'écran de votre ordinateur.

Pour prévenir l'effacement accidentel des images

Partie arrière du « Memory Stick »

Faites coulisser l'onglet de protection en écriture du « Memory Stick » sur LOCK.

La position et la forme de l'onglet de protection en écriture peuvent différer en fonction des modèles.

Remarques sur le « Memory Stick »

Emplacement de l'étiquette

Collez l'étiquette du « Memory Stick » sur l'emplacement réservé à l'étiquette.

Les données d'image peuvent être endommagées dans les cas suivants (les données d'image ne sont pas couvertes par la garantie) :

– si vous éjectez le « Memory Stick » ou mettez l'appareil hors tension pendant l'enregistrement des données ou la lecture du fichier d'images sur le « Memory Stick » (le voyant d'accès clignote ou reste allumé en permanence).
– si vous utilisez le « Memory Stick » à proximité d'aimants ou de champs magnétiques tels que ceux présents dans des enceintes ou un téléviseur.

Il est recommandé de sauvegarder les données importantes sur le disque dur de votre ordinateur.

Manipulation

• Pour transporter ou ranger un « Memory Stick », glissez-le dans son boîtier.
• Evitez de toucher les parties métalliques de la pièce de raccordement ou de les laisser entrer en contact avec d'autres objets métalliques.
• Ne pliez pas le « Memory Stick », ne le faites pas tomber et ne le soumettez pas à des chocs violents.
• Ne démontez pas le « Memory Stick » et ne modifiez pas sa structure.
• N'exposez pas le « Memory Stick » à l'humidité.

Endroits ou l'appareil peut être utilisé

N'utilisez pas et ne rangez pas le « Memory Stick » dans des endroits :

– sujets à des températures très élevées, par exemple en plein soleil ou dans un véhicule garé en plein soleil ;
– exposés au rayonnement direct du soleil ;
– très humides ou soumis à des gaz corrosifs.

Notes on using the "Memory Stick Duo" (optional)

Remarques sur l'utilisation du « Memory Stick Duo » (en option)

• Veillez à insérer le « Memory Stick Duo » dans l'adaptateur de « Memory Stick Duo » lors de l'utilisation du « Memory Stick Duo » avec votre caméscope.
• Insérez le « Memory Stick Duo » dans le bon sens. S'il est inséré dans le mauvais sens, cela peut entraîner des problèmes de fonctionnement au niveau de votre caméscope.
• N'insérez pas le « Memory Stick Duo » dans un appareil compatible « Memory Stick » sans l'insérer d'abord dans l'adaptateur de « Memory Stick Duo ». Cela pourrait endommager l'appareil.

Remarque sur l'utilisation du « Memory Stick PRO » (en option)

Le « Memory Stick PRO » ayant une capacité de 1 Go peut être utilisé avec ce caméscope.

« Memory Stick » formaté sur ordinateur

Un « Memory Stick » formaté sur un système d'exploitation Windows ou Macintosh n'est pas forcément compatible avec votre caméscope.

Remarques sur la compatibilité des données d'image

• Les fichiers de données d'image enregistrés sur un « Memory Stick » par votre caméscope sont conformes à la norme universelle Design Rules for Camera File Systems établie par la JEITA (Japan Electronics and Information Technology Industries Association). Vous ne pouvez pas lire sur votre caméscope des images fixes enregistrées avec d'autres appareils (DCR-TRV890E/TRV900/TRV900E ou DSC-D700/D770) qui ne sont pas conformes à cette norme universelle (ces modèles ne sont pas vendus dans certains région).
• Si vous ne pouvez pas utiliser un « Memory Stick » utilisé avec d'autres appareils, formatez-le avec votre caméscope (p. 256). Notez cependant que le formatage efface toutes les informations contenues sur le « Memory Stick ».
• Il se peut que vous ne soyez pas en mesure de lire les images enregistrées à l'aide de votre caméscope sur un autre lecteur.

• Il se peut que vous ne soyez pas en mesure de lire les types d'images suivants sur votre caméscope :
  – les données d'image modifiées sur un ordinateur ;
  – les données d'image enregistrées avec un autre appareil.

• Les appellations et symboles « Memory Stick », MEMORYSTICK™ et « MagicGate Memory Stick » sont des marques commerciales de Sony Corporation.

• « Memory Stick Duo » et MEMORY STICK DUO sont des marques commerciales de Sony Corporation.
• « Memory Stick PRO » et MEMORY STICK PRO sont des marques commerciales de Sony Corporation.
• « MagicGate » et MAGICGATE sont des marques commerciales de Sony Corporation.
• Tous les autres noms de produits cités dans le présent document peuvent être des marques commerciales ou des marques déposées de leurs sociétés respectives. Par ailleurs, les indications «TM» et «®» ne sont pas employées chaque fois qu'une marque est citée dans le présent mode d'emploi.

Insertion et éjection du « Memory Stick »

Insertion du « Memory Stick »

Ouvrez le couvercle de la fente pour « Memory Stick ». Introduisez le « Memory Stick » dans la fente prévue à cet effet et poussez-le aussi loin que possible avec la marque ◀ placée comme indiqué dans l'illustration, puis refermez le couvercle.

Access lamp/Voyant d'accès

Ejection du « Memory Stick »

Ouvrez le couvercle de la fente du « Memory Stick ». Faites glisser MEMORY EJECT dans le sens de la flèche.

Remarques

• Si vous insérez de force le « Memory Stick » dans l'autre sens, vous risquez d'endommager la fente pour « Memory Stick ».
• N'insérez rien d'autre qu'un « Memory Stick » dans la fente pour « Memory Stick ». Cela pourrait entraîner un problème de fonctionnement.

Pendant que le voyant d'accès est allumé ou clignote

Ne secouez pas et ne frappez pas votre caméscope car il est en train de lire les données sur le « Memory Stick » ou en train d'enregistrer des données sur le « Memory Stick ». Ne coupez pas l'alimentation et ne retirez pas le « Memory Stick » ou la batterie. En effet, cela pourrait endommager les données d'image.

Si « 📋 MEMORY STICK ERROR » s'affiche

Réinsérez le « Memory Stick » plusieurs fois. Si le voyant reste allumé, il est possible que le « Memory Stick » soit endommagé. Dans ce cas, utilisez un autre « Memory Stick ».

Sélection de la qualité et de la taille d'image

Sélection de la qualité de l'image fixe

Le réglage par défaut est FINE.

Réglez le commutateur POWER sur MEMORY ou VCR.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez STILL SET sous 📄, puis appuyez sur EXEC (p. 255).
(4) Sélectionnez QUALITY, puis appuyez sur EXEC.
(5) Sélectionnez la qualité d'image souhaitée, puis appuyez sur EXEC.

3

Réglages de la qualité d'image

Réglage	Signification
FINE (FINE)	Utilisez ce mode lorsque vous souhaitez faire des prises de vue de grande qualité. Les images très précises sont compressées à environ 1/4 de leur taille d'origine.
STANDARD (STD)	C'est la qualité d'image standard. Les images standard sont compressées à environ 1/10 de leur taille d'origine.

Pour revenir à FN

Appuyez sur EXIT.

Sélection de la qualité et de la taille d'image

Sélection de la taille des images fixes (DCR-TRV33E uniquement)

Vous pouvez sélectionner les tailles d'image 1152 × 864 ou 640 × 480. (Lorsque le commutateur POWER est réglé sur CAMERA ou VCR, la taille d'image est automatiquement réglée sur 640 × 480.) Le réglage par défaut est 1152 × 864.

Réglez le commutateur POWER sur MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez STILL SET sous 📄, puis appuyez sur EXEC (p. 255).
(4) Sélectionnez IMAGESIZE, puis appuyez sur EXEC.
(5) Sélectionnez la taille d'image souhaitée, puis appuyez sur EXEC. L'indicateur change comme suit :

3

Sélection de la qualité et de la taille d'image

Capacité de mémoire pour les images fixes

Les images enregistrées sont compressées au format JPEG avant d'être stockées dans la mémoire. La capacité de mémoire des images fixes varie selon la qualité d'image et la taille d'image sélectionnées. Pour plus de détails, reportez-vous au tableau ci-dessous.

Taille des images de 1152 × 864 (DCR-TRV33E uniquement)

Qualité d'image	Capacité de mémoire
FINE	Environ 500 Ko
STANDARD	Environ 200 Ko

Taille des images de 640 × 480

Qualité d'image	Capacité de mémoire
FINE	Environ 150 Ko
STANDARD	Environ 60 Ko

Sélection de la qualité et de la taille d'image

Sélection de la taille des images animées

Vous pouvez sélectionner les tailles d'image 320 × 240 ou 160 × 112 .

Le réglage par défaut est 320 × 240.

Réglez le commutateur POWER sur

MEMORY ou VCR.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez MOVIE SET sous 📄, puis appuyez sur EXEC (p. 255).
(4) Sélectionnez IMAGESIZE, puis appuyez sur EXEC.
(5) Sélectionnez la taille d'image souhaitée, puis appuyez sur EXEC.

L'indicateur change comme suit :

3

Le tableau indique le nombre approximatif d'images fixes et la durée approximative d'images animées pouvant être enregistrées sur un « Memory Stick » formaté par votre caméscope.

Enregistrement d'images fixes sur un « Memory Stick » – Enregistrement de photos en mémoire

Réglez le commutateur POWER sur

MEMORY.

(1) Appuyez légèrement sur PHOTO en continu et vérifiez l'image. L'indicateur vert ● cesse de clignoter, puis reste allumé en permanence. La luminosité de l'image et la mise au point sont réglées et fixées pendant que le caméscope vise le milieu de l'image. L'enregistrement ne démarre pas immédiatement.
(2) Appuyez à fond sur PHOTO. L'enregistrement est terminé lorsque l'indicateur en forme de barre disparaît. L'image affichée à l'écran lorsque vous avez appuyé à fond sur PHOTO est enregistrée sur le « Memory Stick ».

[a] Le nombre approximatif de photos pouvant être enregistrées sur le « Memory Stick »*
[b] Nom de dossier d'enregistrement

Remarque

Le nombre d'images pouvant être enregistrées indiqué sur l'écran dépend du réglage de la qualité d'image et des conditions du sujet filmé. Par conséquent, le nombre d'images pouvant être enregistrées peut ne pas changer même après qu'un enregistrement a été effectué.

Enregistrement d'images fixes sur un « Memory Stick » – Enregistrement de photos en mémoire

Vous pouvez enregistrer des images fixes sur un « Memory Stick » en mode d'enregistrement sur cassette ou en mode d'attente d'enregistrement sur cassette

Pour plus de détails, reportez-vous à la page 62.

* Indication du nombre d'images fixes enregistrables

Selon le réglage de la qualité d'image et la complexité du sujet, l'indication du nombre d'images fixes enregistrables restant peut ne pas changer même après l'enregistrement d'une image.

Lorsque le nombre restant est supérieur à 9999, l'indication >9999 s'affiche à l'écran.

Lorsque le commutateur POWER est réglé sur MEMORY

Les fonctions suivantes ne sont pas disponibles :

• zoom numérique
  – Super NightShot
• Colour Slow Shutter
  -mode grand écran
• transitions en fondu
• effet d'image
• effet numérique
• SPORTS sous PROGRAM AE (l'indicateur clignote).
• titre
• SteadyShot

Pendant la prise de vue d'une image fixe

Vous ne pouvez ni couper l'alimentation ni appuyer sur PHOTO.

Lorsque vous appuyez sur la touche PHOTO de la télécommande

Votre caméscope enregistre immédiatement l'image affichée à l'écran lorsque vous appuyez sur cette touche.

Lorsque vous appuyez légèrement sur PHOTO à l'étape 1

L'image tremble momentanément. Cela n'a rien d'anormal.

Données d'enregistrement

Les données d'enregistrement (date et heure ou divers réglages selon ceux enregistrés) ne sont pas affichées pendant l'enregistrement. Cependant, elles sont automatiquement enregistrées sur le « Memory Stick ». Pour afficher les données d'enregistrement, appuyez sur DATA CODE pendant la lecture. Vous pouvez également effectuer cette opération à partir de la télécommande (p. 56).

Enregistrement d'images fixes sur un « Memory Stick » – Enregistrement de photos en mémoire

Si vous enregistrez des images fixes lorsque le commutateur POWER est réglé sur MEMORY (DCR-TRV33E uniquement)

L'angle de vue est légèrement plus grand par rapport à l'angle de vue affiché lorsque le commutateur POWER est réglé sur CAMERA.

Enregistrement d'images en continu (DCR-TRV33E uniquement)

Vous pouvez enregistrer des images fixes en continu. Avant l'enregistrement, sélectionnez dans les réglages de menu l'un des modes décrits ci-dessous.

NORMAL [a] ( □ )

Votre caméscope prend jusqu'à 4 photos en taille 1152 × 864 ou 13 photos en taille 640 × 480 à des intervalles d'environ 0,5 s.

EXP BRKTG [b] (BRK)

Votre caméscope prend automatiquement trois photos à environ 0,5 secondes d'intervalle selon des expositions différentes.

[b]

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez STILL SET sous 📄, puis appuyez sur EXEC (p. 255).

Enregistrement d'images fixes sur un « Memory Stick » – Enregistrement de photos en mémoire

(4) Sélectionnez BURST, puis appuyez sur EXEC.

(5) Sélectionnez le mode souhaité, puis appuyez sur EXEC.
(6) Appuyez sur EXIT pour quitter le menu.
(7) Appuyez à fond sur PHOTO.

Le nombre d'images fixes en prise de vue continue

Le nombre d'images fixes que vous pouvez filmer en continu varie selon la taille des images et la capacité de mémoire du « Memory Stick ».

En cours d'enregistrement continu des images

Le flash (en option) ne fonctionne pas.

Lors d'une prise de vue avec la fonction de retardateur ou avec la télécommande

Le caméscope enregistre automatiquement le maximum d'images fixes selon la capacité disponible.

Si la mémoire restante sur le « Memory Stick » ne permet pas d'enregistrer un minimum de 3 images

La fonction EXP BRKTG ne fonctionne pas. « ◇ FULL » s'affiche lorsque vous appuyez sur PHOTO.

Effet de la fonction EXP BRKTG

L'effet de la fonction EXP BRKTG peut ne pas être visible à l'écran.

Il est recommandé de visionner ces images sur le téléviseur ou l'ordinateur pour voir les effets produits.

Lorsque NORMAL est sélectionné

Tant que vous appuyez à fond sur PHOTO, l'enregistrement continue jusqu'à ce que le nombre maximum d'images fixes ait été enregistré selon la capacité disponible.

Enregistrement d'une image depuis une cassette sous forme d'image fixe

La taille de l'image est automatiquement réglée sur 640 × 480.

Avant de commencer

Insérez le « Memory Stick » et la cassette enregistrée dans votre caméscope.

Réglez le commutateur POWER sur VCR. Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur ▶ II. L'image enregistrée sur la cassette est lue.
(2) Appuyez légèrement sur PHOTO en continu et vérifiez l'image. L'image de la cassette se fige et l'indicateur CAPTURE s'affiche à l'écran. L'enregistrement ne démarre pas immédiatement. Pour changer d'image fixe, relâchez PHOTO, sélectionnez une autre image fixe, puis appuyez légèrement sur PHOTO et maintenez cette touche enfoncée.
(3) Appuyez à fond sur PHOTO. L'enregistrement est terminé lorsque l'indicateur en forme de barre disparaît. L'image affichée à l'écran lorsque vous avez appuyé à fond sur PHOTO est enregistrée sur le « Memory Stick ».

Son enregistré sur une cassette

Vous ne pouvez pas enregistrer de son depuis une cassette.

Enregistrement d'une image depuis une cassette sous forme d'image fixe

Titre

Vous ne pouvez pas enregistrer les titres.

Date et heure d'enregistrement

La date et l'heure d'enregistrement, si elles sont enregistrées sur le « Memory Stick », sont enregistrées. Les divers réglages ne sont pas sauvegardés.

Lorsque vous appuyez sur la touche PHOTO de la télécommande

Votre caméscope enregistre immédiatement l'image affichée à l'écran lorsque vous appuyez sur cette touche.

Enregistrement d'une image fixe depuis un autre appareil

Vous pouvez raccorder soit un cordon de liaison audio et vidéo, soit un câble i.LINK. Reportez-vous à la page 122 pour de plus amples informations sur le raccordement. Lorsque vous utilisez un cordon de liaison audio et vidéo, réglez DISPLAY sous ETC sur LCD dans les réglages de menu (le réglage par défaut est LCD).

Réglez le commutateur POWER sur VCR. Effectuez cette opération à l'aide de l'écran tactile.

(1) Lancez la lecture de la cassette enregistrée sur le magnétoscope, ou allumez le téléviseur pour visionner le programme souhaité.
(2) Quand vous atteignez le point que vous souhaitez enregistrer, suivez les étapes 2 et 3 à la page 156.

Remarque

Si la bande est en mauvais état en raison d'un usage trop fréquent (copie ou autre), il est possible que votre caméscope ne soit pas en mesure d'enregistrer l'image ou l'image enregistrée peut apparaître irrégulière.

Superposition d'une image fixe d'un « Memory Stick » sur une image – MEMORY MIX

Vous pouvez superposer une image fixe que vous avez enregistrée sur un « Memory Stick » sur une image animée que vous êtes en train de filmer. (Vous ne pouvez pas superposer une image fixe sur une image ayant déjà été enregistrée.)

Vous pouvez enregistrer les images superposées sur une cassette ou sur un « Memory Stick » (cependant, vous ne pouvez enregistrer que des images fixes superposées sur un « Memory Stick »).

M. CHROM (Chrominance en mémoire)

Vous pouvez remplacer uniquement la zone bleue d'une image fixe (par exemple une illustration ou un cadre) par une image animée.

M. LUMI (Luminance en mémoire)

Vous pouvez remplacer la zone la plus lumineuse d'une image fixe (par exemple une illustration faite à la main ou un titre) par une image animée. Pour utiliser cette fonction, il est recommandé d'enregistrer un titre sur le « Memory Stick » avant un voyage ou un évènement.

C. CHROM (Chrominance d'une image filmée) Vous pouvez superposer une image animée sur une image fixe telle qu'une image à utiliser en arrière-plan. Filmez le sujet devant un fond bleu. Seule la partie bleue de l'image animée est remplacée par l'image fixe.

M. OVERLAP (Superposition d'une image mémorisée)

Vous pouvez faire apparaître en fondu une image animée en cours d'enregistrement avec votre caméscope sur une image fixe enregistrée sur le « Memory Stick ». Vous pouvez utiliser la fonction de superposition d'une image mémorisée uniquement lorsque le commutateur POWER est réglé sur CAMERA.

Superposition d'une image fixe d'un « Memory Stick » sur une image – MEMORY MIX

M. CHROM

Still image/ Image fixe

Le « Memory Stick » fourni avec votre caméscope contient déjà 20 images :

– Pour M. CHROM : 18 images (telles que des images fixes) 101-0001 à 101-0018
– Pour C. CHROM : 2 images (telles que des arrière-plans) 101-0019 à 101-0020

Images échantillons

Les échantillons enregistrés sur le « Memory Stick » fourni avec votre caméscope sont protégés (p. 190).

Superposition d'une image fixe d'un « Memory Stick » sur une image – MEMORY MIX

Remarques

• Vous ne pouvez pas utiliser la fonction MEMORY MIX pour les images animées enregistrées sur un « Memory Stick ».
• Lorsque l'image fixe superposée contient une grande quantité de blanc, la vignette de l'image peut ne pas s'afficher clairement.
• Lors de l'enregistrement en mode Miroir (p. 41), l'image sur l'écran LCD ne s'affiche pas en tant qu'image miroir.

Données d'image modifiées sur un ordinateur

Il se peut que vous ne puissiez pas lire les images modifiées sur votre caméscope.

Enregistrement d'une image superposée sur une cassette

Avant de commencer

• Insérez un « Memory Stick » contenant des images fixes dans votre caméscope.
• Insérez une cassette à enregistrer dans votre caméscope.

Réglez le commutateur POWER sur

CAMERA.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN, puis sélectionnez PAGE2.
(2) Appuyez sur MEM MIX. L'image enregistrée sur le « Memory Stick » s'affiche dans le coin inférieur droit de l'écran.
(3) Appuyez sur – (pour voir l'image précédente) ou + (pour voir l'image suivante) dans le coin inférieur droit de l'écran pour sélectionner l'image fixe que vous souhaitez superposer.
(4) Appuyez sur le mode souhaité. L'image fixe est superposée sur l'image animée pendant le mode d'attente d'enregistrement.

2

Still image/Image fixe

4

(5) Appuyez sur – ou + dans le coin inférieur gauche de l'écran pour régler l'effet puis sur OK pour retourner à PAGE2.

M. CHROM

La couleur (bleu) de la zone de l'image fixe devant être remplacée par une image animée

M. LUMI

La couleur (couleurs claires) de la zone de l'image fixe devant être remplacée par une image animée

C. CHROM

La couleur (bleu) de la zone de l'image animée devant être remplacée par une image fixe

M. OVERLAP

Aucun réglage nécessaire (M. OVERLAP ne peut être sélectionné que lorsque le commutateur POWER est réglé sur CAMERA.)

(6) Appuyez sur EXIT pour revenir à FN.
(7) Appuyez sur la touche START/STOP pour lancer l'enregistrement.

Superposition d'une image fixe d'un « Memory Stick » sur une image – MEMORY MIX

Pour changer l'image fixe à superposer

Appuyez sur – ou + dans le coin inférieur droit avant l'étape 5.

Pour annuler MEMORY MIX

Appuyez sur ↩ OFF pour revenir à PAGE2.

Remarque

Pendant l'enregistrement, vous ne pouvez pas ré sélectionner le mode.

Pour enregistrer des images fixes telles qu'elles apparaissent sur la cassette

Sélectionnez M. LUMI, puis appuyez sur - / + dans le coin inférieur gauche de l'écran de manière à ce que l'extrémité droite de la barre soit visible.

Lorsque vous sélectionnez M. OVERLAP

Vous ne pouvez pas changer l'image fixe. Appuyez d'abord sur ⬆ OFF pour annuler M. OVERLAP puis sélectionnez de nouveau l'image.

Superposition d'une image fixe d'un « Memory Stick » sur une image – MEMORY MIX

Enregistrement d'une image superposée sur un « Memory Stick » sous forme d'une image fixe

Avant de commencer

Insérez un « Memory Stick » contenant les images fixes dans votre caméscope.

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Suivez les étapes 1 à 6 des pages 160 et 161.
(2) Pour lancer l'enregistrement, appuyez à fond sur PHOTO.
L'enregistrement est terminé lorsque l'indicateur en forme de barre disparaît. L'image affichée à l'écran lorsque vous avez appuyé à fond sur PHOTO est enregistrée sur le « Memory Stick ».

Pour annuler MEMORY MIX

Appuyez sur ↩ OFF pour revenir à PAGE2.

Taille des images fixes

La taille de l'image est automatiquement réglée sur 640 × 480.

Pour enregistrer des images fixes telles qu'elles apparaissent sur la cassette

Sélectionnez M. LUMI, puis appuyez sur - / + dans le coin inférieur gauche de l'écran de manière à ce que l'extrémité droite de la barre soit visible.

Enregistrement de photos par intervalles

Vous pouvez effectuer un enregistrement par intervalles en réglant votre caméscope pour qu'il enregistre automatiquement des images fixes.

Exemple

[a] Enregistrement de photos en mémoire

[b] INTERVAL

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez INT. R -STL sous 2, puis appuyez sur EXEC (p. 256).
(4) Sélectionnez SET, puis appuyez sur EXEC.
(5) Sélectionnez INTERVAL, puis appuyez sur EXEC.
(6) Sélectionnez l'intervalle souhaité, puis appuyez sur EXEC.
(7) Appuyez sur ↩ RET.
(8) Réglez INT. R -STL sur ON, puis appuyez sur EXEC.
(9) Appuyez sur EXIT pour revenir à FN. L'indicateur INTERVAL MEM STILL clignote à l'écran.
(10) Appuyez à fond sur PHOTO. L'enregistrement de photos par intervalles commence. L'indicateur INTERVAL MEM STILL s'affiche à l'écran pendant l'enregistrement de photos par intervalles.

4

Pour désactiver le mode d'enregistrement de photos par intervalles

Réglez INT. R -STL sur OFF dans les réglages de menu.

Enregistrement d'images animées sur un « Memory Stick » – Enregistrement de films MPEG MOVIE

Les images et le son sont enregistrés jusqu'à la saturation de la mémoire du « Memory Stick » (MPEG MOVIE EX).

Réglez le commutateur POWER sur

MEMORY.

Appuyez sur START/STOP.

Votre caméscope entame l'enregistrement. Le voyant de tournage situé à l'avant de votre caméscope s'allume.

Les images et le son sont enregistrés jusqu'à la saturation de la mémoire du « Memory Stick ».

Pour plus de détails sur la durée d'enregistrement, reportez-vous à la page 151.

[a] Durée d'enregistrement disponible du « Memory Stick »
[b] Cet indicateur s'affiche pendant 5 secondes après la pression sur START/STOP. Cet indicateur n'est pas enregistré.
[c] Nom de dossier d'enregistrement

Pour interrompre l'enregistrement

Appuyez sur START/STOP.

Remarque

Le son est enregistré en mono.

Enregistrement d'images animées sur un « Memory Stick » – Enregistrement de films MPEG MOVIE

Lorsque le commutateur POWER est réglé sur MEMORY

Les fonctions suivantes ne sont pas disponibles :

• zoom numérique
  – Super NightShot
• Colour Slow Shutter
  -mode grand écran
  – transitions en fondu
• effet d'image
• effet numérique
• SPORTS sous PROGRAM AE (l'indicateur clignote).
• titre
• SteadyShot

Lors de l'utilisation d'un flash externe (en option)

Eteignez le flash externe lorsque vous enregistrez des images animées sur un « Memory Stick ». Sinon, vous risquez d'enregistrer le bruit de charge émis par le flash.

Date et heure d'enregistrement

La date et l'heure ne s'affichent pas pendant l'enregistrement. Cependant, elles sont automatiquement enregistrées sur le « Memory Stick ». Pour afficher l'heure et la date d'enregistrement, appuyez sur DATA CODE pendant la lecture. Les autres divers réglages ne peuvent pas être enregistrés (p. 54).

Prise de vue avec le retardateur

Vous pouvez faire des prises de vue d'images animées sur un « Memory Stick » en utilisant le retardateur. Pour plus de détails, reportez-vous à la page 168.

Prise de vue avec le retardateur

Vous pouvez faire des prises de vue d'images fixes et d'images animées sur un « Memory Stick » en utilisant le retardateur. Vous pouvez également effectuer cette opération avec la télécommande.

Enregistrement d'une image fixe

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN, puis sélectionnez PAGE2.
(2) Appuyez sur SELFTIMER.
L'indicateur ⭕ (retardateur) s'affiche à l'écran.
(3) Appuyez sur EXIT pour revenir à FN.
(4) Appuyez à fond sur PHOTO.
La minuterie du retardateur entame le décompte à partir de 10 en émettant un bip. Dans les 2 dernières secondes du décompte, le bip devient plus rapide, puis la prise de vue démarre automatiquement.

Prise de vue avec le retardateur

Enregistrement d'une image animée

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Suivez les étapes 1 et 3 de « Enregistrement d'une image fixe ».
(2) Appuyez sur START/STOP. La minuterie du retardateur entame le décompte à partir de 10 en émettant un bip. Dans les 2 dernières secondes du décompte, le bip devient plus rapide, puis la prise de vue démarre automatiquement.

Pour arrêter le décompte de l'enregistrement d'une image animée

Appuyez sur START/STOP. Pour relancer le décompte, appuyez de nouveau sur START/STOP.

Pour désactiver le retardateur

Appuyez sur SELFTIMER pour faire disparaître l'indicateur ⚙ (retardateur) de l'écran pendant que le caméscope est en mode d'attente. Il n'est pas possible d'annuler la prise de vue par retardateur avec la télécommande.

Remarques

• La prise de vue par retardateur est automatiquement désactivée lorsqu'elle est terminée.
• Vous ne pouvez pas désactiver le décompte pour la prise de vue des images fixes par retardateur.

Lorsque le commutateur POWER est réglé sur CAMERA

Vous pouvez également faire des prises de vue d'images fixes sur une cassette en utilisant le retardateur (p. 67).

Enregistrement d'une image d'une cassette sous forme d'images animées

Avant de commencer

Insérez la cassette enregistrée et le « Memory Stick » dans votre caméscope.

Réglez le commutateur POWER sur VCR. Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur ▶ II. L'image enregistrée sur la cassette est lue.
(2) Appuyez de nouveau sur ▶III pour effectuer une pause de lecture au point à partir duquel vous souhaitez démarrer l'enregistrement.
(3) Appuyez sur START/STOP. Les images et le son sont enregistrés jusqu'à la saturation de la mémoire du « Memory Stick ». Pour plus de détails sur la durée d'enregistrement, voir page 151.

[a] Durée d'enregistrement disponible du « Memory Stick »
[b] Cet indicateur s'affiche pendant 5 secondes après la pression sur START/STOP. Cet indicateur n'est pas enregistré.
[c] Nom de dossier d'enregistrement

Enregistrement d'une image d'une cassette sous forme d'images animées

Pour interrompre l'enregistrement

Appuyez sur START/STOP.

Remarques

• Le son enregistré en 48 kHz est converti en son 32 kHz lors de l'enregistrement d'images d'une cassette vers un « Memory stick ».
• Le son enregistré en stéréo est converti en son mono lors de l'enregistrement depuis une cassette.

Titres

Vous ne pouvez pas enregistrer les titres.

L'indicateur « 📄 AUDIO ERROR » apparaît

Un son qui ne peut pas être enregistré par votre caméscope a été enregistré sur cette cassette. Raccordez le cordon de liaison audio et vidéo pour capter des images lues sur un appareil externe (p. 122).

Code de données enregistré sur la cassette

Au lieu des données de date et d'heure d'enregistrement de l'image sur la cassette, la date et l'heure enregistrées sur le « Memory Stick » sont celles du moment d'enregistrement sur le « Memory Stick » (transfert à partir de la cassette). Les divers réglages pouvant être sauvegardés sur la cassette ne sont pas enregistrés.

Enregistrement d'une image d'une cassette sous forme d'images animées

Enregistrement d'une image animée depuis un autre appareil

Vous pouvez raccorder soit un cordon de liaison audio et vidéo, soit un câble i.LINK. Reportez-vous à las pages 122 et 123 pour de plus amples informations sur le raccordement. Lorsque vous utilisez un cordon de liaison audio et vidéo, réglez DISPLAY sous ETC sur LCD dans les réglages de menu (le réglage par défaut est LCD).

Réglez le commutateur POWER sur VCR.

(1) Lancez la lecture de la cassette enregistrée sur le magnétoscope, ou allumez le téléviseur pour visionner le programme souhaité. L'image de l'autre appareil est affichée à l'écran LCD ou dans le viseur.

(2) Une fois arrivé au début de l'image que vous souhaitez capturer, appuyez sur START/STOP.

Remarque

L'enregistrement peut s'arrêter ou l'image enregistrée peut apparaître déformée lorsque :

- il y a des parties vierges sur la cassette ; - la cassette sur laquelle l'image à utiliser à été enregistrée est en mauvais état, par exemple si de nombreuses copies on été effectuées sur cette cassette ;

– le signal d'entrée est coupé pendant l'enregistrement.

Enregistrement d'images montées sous forme d'images animées – Montage numérique d'un programme (sur « Memory Stick »)

Vous pouvez copier des scènes sélectionnées (programmes) pour les monter sur un « Memory Stick ».

Réalisation d'un programme

Réglez le commutateur POWER sur VCR. Effectuez cette opération à l'aide de l'écran tactile.

(1) Insérez la cassette à lire dans votre caméscope, puis le « Memory Stick » pour l'enregistrement.
(2) Appuyez sur FN pour afficher PAGE1.
(3) Appuyez sur MENU pour afficher le menu.
(4) Sélectionnez VIDEO EDIT sous ETC, puis appuyez sur EXEC (p. 261).
(5) Sélectionnez MEMORY, puis appuyez sur EXEC.
(6) Appuyez à plusieurs reprises sur IMAGESIZE pour sélectionner la taille souhaitée. La taille d'image change lorsque vous appuyez sur IMAGESIZE.
(7) Suivez les étapes 6 à 10 des pages 117 et 118.

Pour terminer la création de programmes

Appuyez sur ↩ END.

Le programme est enregistré en mémoire jusqu'à l'éjection de la cassette.

Enregistrement d'images montées sous forme d'images animées - Montage numérique d'un programme (sur « Memory Stick »)

Remarques

• Vous ne pouvez pas copier les titres, les indicateurs affichés ni le contenu de la mémoire de cassette.
• Vous ne pouvez pas effectuer d'enregistrement pendant le montage numérique d'un programme sur « Memory Stick ».

Sur une partie vierge de la cassette

Vous ne pouvez pas régler IN ou OUT sur une partie vierge de la cassette.

S'il y a une partie vierge entre les parties IN et OUT de la cassette

La durée totale peut ne pas s'afficher correctement.

Pendant la réalisation d'un programme

Si vous éjectez la cassette, l'indicateur NOT READY s'affiche à l'écran. Le programme est effacé.

Suppression du programme que vous avez réglé

(1) Suivez les étapes 2 à 6 de la page 173.
(2) Suivez les étapes 2 à 4 de la page 119.

Suppression de tous les programmes

(1) Suivez les étapes 2 à 6 de la page 173.
(2) Suivez les étapes 2 à 4 de la page 119.

Enregistrement d'images montées sous forme d'images animées - Montage numérique d'un programme (sur « Memory Stick »)

Réalisation du programme (copie sur un « Memory Stick »)

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez VIDEO EDIT sous ETC, puis appuyez sur EXEC (p. 261).
(4) Sélectionnez MEMORY, puis appuyez sur EXEC.
(5) Appuyez sur START.
(6) Appuyez sur EXEC. Le caméscope recherche le début du premier programme, puis commence la copie. La marque de programme clignote. L'indicateur SEARCH s'affiche pendant la recherche. L'indicateur EDITING s'affiche pendant l'enregistrement des données de votre caméscope et REC s'affiche à l'écran pendant la copie. Lorsque la copie prend fin, le caméscope s'arrête automatiquement.

Pour interrompre la copie

Appuyez sur CANCEL.

Le programme que vous avez réalisé est enregistré sur un « Memory Stick » jusqu'au point où vous avez appuyé sur CANCEL.

Enregistrement d'images montées sous forme d'images animées - Montage numérique d'un programme (sur « Memory Stick »)

Pour mettre fin au montage numérique de programmes

Votre caméscope s'arrête lorsque la copie prend fin. Ensuite, l'affichage revient sur VIDEO EDIT dans les réglages de menu.

Appuyez sur ➔ END pour mettre fin au montage numérique d'un programme.

Remarque

Votre caméscope peut arrêter l'enregistrement de l'image ou l'image enregistrée peut sembler irrégulière :

– s'il y a une partie vierge sur la cassette ;
– si la cassette est en mauvais état si elle a été utilisée de nombreuse fois pour effectuer une copie.

L'indicateur NOT READY s'affiche à l'écran lorsque :

– le programme permettant de réaliser le montage numérique de programme n'a pas été créé ;
– Le « Memory Stick » n'est pas inséré.
– L'onglet de protection en écriture du « Memory Stick » est réglé sur LOCK.

Si la durée d'enregistrement disponible du « Memory Stick » est insuffisante

L'indicateur LOW MEMORY s'affiche à l'écran. Cependant, vous pouvez enregistrer des images sur toute la durée indiquée.

Si le programme n'a pas encore été mémorisé

Vous ne pouvez pas appuyer sur START.

Modification du dossier d'enregistrement

Vous pouvez créer plusieurs dossiers sur le « Memory Stick ». Cette fonction est pratique pour trier les images pendant l'enregistrement. Le dossier d'enregistrement par défaut est « 101MSDCF ». Vous pouvez créer des dossiers jusqu'à « 999MSDCF » sur le « Memory Stick ».

Création d'un nouveau dossier

Réglez le commutateur POWER sur MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez NEW FOLDER sous 1, puis appuyez sur EXEC (p. 255).

(4) Sélectionnez ADD, puis appuyez sur EXEC. Un dossier avec le numéro maximum + 1 est créé. Le dossier créé devient automatiquement le dossier d'enregistrement.

Pour revenir à FN

Appuyez sur EXIT.

Annulation de la création d'un nouveau dossier

Sélectionnez RETURN à l'étape 4, puis appuyez sur EXEC.

Sélection du dossier d'enregistrement

Réglez le commutateur POWER sur MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez REC FOLDER sous ←, puis appuyez sur EXEC (p. 255).

(4) Appuyez sur ↓/↑ pour sélectionner le dossier dans lequel vous souhaitez enregistrer, puis appuyez sur EXEC.

Pour revenir à FN

Appuyez sur EXIT.

Remarques

• Vous pouvez enregistrer jusqu'à 9 999 fichiers d'images dans chaque dossier. Lorsqu'un dossier est plein, un nouveau dossier se crée automatiquement.
• Une fois qu'un dossier a été créé, il ne peut pas être supprimé avec votre caméscope.
• A mesure que le nombre de dossiers augmente, le nombre d'images pouvant être enregistrées sur le « Memory Stick » diminue.

Visionnage d'une image fixe – Lecture des photos en mémoire

Vous pouvez visionner des images fixes enregistrées sur un « Memory Stick ». De plus, vous pouvez visionner 6 images à la fois, y compris des images animées, dans l'ordre dans lequel elles sont enregistrées sur le « Memory Stick » en sélectionnant l'écran d'index.

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur PLAY. La dernière image enregistrée s'affiche.
(2) Appuyez sur – (pour afficher l'image précédente) ou + (pour afficher l'image suivante) sur votre caméscope pour sélectionner une image fixe.

Pour arrêter la lecture des photos en mémoire

Appuyez sur CAM.

Lorsque le dossier ne contient aucun fichier L'indicateur « NO FILE AVAILABLE » s'affiche.

Visionnage d'une image fixe – Lecture des photos en mémoire

Indicateurs à l'écran pendant la lecture des images fixes

Pour faire disparaître les indicateurs à l'écran, appuyez sur DSPL/BATT INFO.

1 Taille d'image
② Numéro d'image/Nombre total d'images enregistrées dans le dossier de lecture en cours d'utilisation
3 Nom de dossier
4 Marque d'impression
5 Protection
⑥ Date, heure et divers paramètres d'enregistrement
7 Nom de fichier de données

Données d'enregistrement

Pour afficher les données d'enregistrement (la date et l'heure, ou divers paramètres, si enregistrés), appuyez sur DATA CODE pendant la lecture. Vous pouvez également effectuer cette opération à partir de la télécommande (p. 56).

Remarques sur les noms de fichiers

• Il est possible que le numéro de dossier ne s'affiche pas et que seul le nom de fichier s'affiche si la structure du dossier n'est pas conforme à la norme DCF.
• Le nom de fichier clignote à l'écran si le fichier est corrompu ou illisible.

Visionnage d'une image fixe – Lecture des photos en mémoire

Lorsqu'un « Memory Stick » contient plusieurs dossiers

Les icônes suivantes s'affichent à l'écran sur la première et la dernière image d'un dossier.

←: Vous pouvez passer au dossier précédent.
→: Vous pouvez passer au dossier suivant.
: Vous pouvez passer au dossier précédent et au dossier suivant.

Lecture de 6 images enregistrées à la fois (écran d'index)

Cette fonction est très pratique pour rechercher une image particulière.

Appuyez sur INDEX pour afficher l'écran d'index.

Un symbole rouge ▶ s'affiche au-dessus de l'image qui était affichée avant le passage au mode d'écran d'index.

← : Pour afficher les 6 images précédentes
→ : Pour afficher les 6 images suivantes

1 Symbole ▶
2 Ce numéro indique l'ordre d'enregistrement des images dans le dossier.

Pour revenir à FN

Appuyez sur EXIT.

Pour revenir à l'affichage normal (écran simple)

Appuyez sur l'image à afficher.

Visionnage d'images animées – Lecture d'un film au format MPEG MOVIE

Vous pouvez visionner des images animées enregistrées sur un « Memory Stick ».

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur PLAY. La dernière image enregistrée s'affiche.
(2) Appuyez sur – (pour afficher l'image précédente) ou + (pour afficher l'image suivante) pour sélectionner une image animée.
(3) Appuyez sur MPEG ▶ II pour lancer la lecture.
(4) Réglez le volume en suivant les étapes ci-dessous.
① Press FN and select PAGE3.
② Appuyez sur VOL. L'écran de réglage du volume s'affiche.
③ Réglez le volume en appuyant sur – (pour baisser le volume) ou sur + (pour augmenter le volume).
④ Appuyez sur ↩ OK pour revenir à PAGE3.
⑤ Appuyez sur EXIT pour revenir à FN.

To cancel MPEG MOVIE playback

Press MPEG ▶ II.

Pour annuler la lecture d'un film au format MPEG MOVIE

Appuyez sur MPEG ▶ II.

Lorsque le dossier ne contient aucun fichier

L'indicateur « NO FILE AVAILABLE » s'affiche.

Lecture d'une image à partir d'un segment précis

Les images animées enregistrées sur le « Memory Stick » peuvent être divisées en 60 parties maximum.

Vous pouvez sélectionner un point et lancer la lecture à partir de ce point.

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Suivez les étapes 1 et 2 de la page 182.
(2) Appuyez sur ← (pour visionner une partie précédente)/→ (pour visionner une partie suivante) pour sélectionner le point à lire.

(3) Suivez les étapes 3 et 4 de la page 182.

Pour annuler la lecture d'un film au format MPEG MOVIE

Appuyez sur MPEG ▶ II.

Lorsque la durée d'enregistrement est insuffisante

Les images animées peuvent ne pas être divisées en différentes parties.

Indicateurs à l'écran pendant la lecture de films

Pour faire apparaître ou disparaître les indicateurs d'écran, appuyez sur DSPL/BATT INFO.

1 Taille d'image
2 Numéro d'image/Nombre total d'images enregistrées dans le dossier de lecture en cours d'utilisation
3 Nom de dossier
4 Temps de lecture de mémoire
5 Protection
6 Date et heure d'enregistrement (les divers autres paramètres s'affichent sous la forme « --- »).
7 Nom de fichier de données

Date et heure d'enregistrement

Pour afficher l'heure et la date d'enregistrement, appuyez sur DATA CODE pendant la lecture. Vous pouvez également effectuer cette opération à partir de la télécommande (p. 56).

Sélection d'un dossier de lecture

Sélectionnez le dossier à lire. Le nom de dossier sélectionné s'affiche dans le coin supérieur droit de l'écran.

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur PB FOLDR.
(3) Appuyez sur - / + pour sélectionner le numéro de dossier que vous souhaiter lire, puis appuyez sur END pour revenir à PAGE1.

• : Pour sélectionner le dossier précédent
• : Pour sélectionner le dossier suivant

Pour revenir à FN

Appuyez sur EXIT.

Remarque

Votre caméscope ne reconnaît pas les noms de dossiers créés ou modifiés à l'aide d'un ordinateur.

Dossier de lecture en cours d'utilisation

Le dossier de lecture en cours d'utilisation reste valide jusqu'à l'enregistrement suivant. Une fois l'image enregistrée, le dossier d'enregistrement en cours d'utilisation devient le dossier de lecture utilisé.

Agrandissement d'images fixes enregistrées sur un « Memory Stick » - PB ZOOM Mémoire

Vous pouvez agrandir les images fixes à lire et les enregistrer sur le « Memory Stick » (DCR-TRV33E uniquement).

La taille de l'image est automatiquement réglée sur 640 × 480.

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Visionnez l'image à agrandir.
(2) Appuyez sur FN, puis sélectionnez PAGE2.
(3) Appuyez sur PB ZOOM. L'écran PB ZOOM apparaît.
(4) Appuyez sur la zone que vous souhaitez agrandir sur l'image.

La zone sur laquelle vous avez appuyé se déplace vers le centre de l'écran et l'image en cours de lecture est agrandie à environ deux fois sa taille normale. Si vous appuyez sur une autre zone, cette zone est déplacée à son tour vers le centre de l'écran.

(5) Réglez le taux d'agrandissement avec le levier de zoom.

Vous pouvez sélectionner un taux d'agrandissement de l'image allant de 1,1 fois à 5 fois la taille d'origine.

W : Pour diminuer le taux d'agrandissement.

T : Pour augmenter le taux d'agrandissement.

Agrandissement d'images fixes enregistrées sur un « Memory Stick » – PB ZOOM Mémoire

Pour désactiver la fonction PB ZOOM Mémoire

Appuyez sur ↩ END.

En mode PB ZOOM Mémoire

Si vous appuyez sur DSPL/BATT INFO, l'image à l'écran de la fonction PB ZOOM Mémoire disparaît. Vous ne pouvez pas déplacer la partie sur laquelle vous avez appuyé vers le centre de l'écran.

Pourtour d'une image agrandie

Le pourtour d'une image agrandie ne peut pas être affiché au centre de l'écran.

Images animées enregistrées sur un « Memory Stick »

La fonction PB ZOOM Mémoire ne fonctionne pas.

Pour enregistrer les images traitées avec la fonction PB ZOOM Mémoire sur le « Memory Stick » (DCR-TRV33E uniquement)

Appuyez sur PHOTO pendant que l'image est affichée. La taille de l'image est automatiquement redimensionnée à 640 × 480.

Lecture d'images en continu - Diaporama

Vous pouvez afficher toutes les images sur le « Memory Stick » ou dans le dossier sélectionné en séquence (diaporama).

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez SLIDE SHOW sous 2, puis appuyez sur EXEC (p. 256).

(4) Sélectionnez ALL FILES ou FOLDER □□□*, puis appuyez sur EXEC.
ALL FILES : Pour lire toutes les images du « Memory Stick »
FOLDER □□□ : Pour lire les images du dossier sélectionné avec PB FOLDR
* Le numéro de dossier apparaît dans □□□.

(5) Appuyez sur START. Votre caméscope lit l'une après l'autre les images enregistrées sur le « Memory Stick ». Une fois que toutes les images ont été lues, le diaporama s'arrête automatiquement.

Pour annuler le diaporama

Appuyez sur ↩ END.

Lecture d'images en continu - Diaporama

Pour mettre le diaporama en pause.

Appuyez sur PAUSE.

Pour revenir à FN

Appuyez sur ➔ END pour revenir à PAGE1, puis appuyez sur EXIT.

Pour faire démarrer le diaporama à une image particulière

Sélectionnez l'image souhaitée à l'aide des touches + ou – avant l'étape 5.

Prévention d'un effacement accidentel – Protection de l'image

Pour empêcher l'effacement accidentel d'images importantes, vous pouvez protéger des images sélectionnées.

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur INDEX pour afficher l'écran d'index.
(2) Appuyez sur ⚫️ MARK. L'écran de protection de l'image apparaît.
(3) Appuyez sur l'image à protéger. L'indicateur o—s'affiche au-dessus de l'image protégée.

To return to FN

Press EXIT.

Pour revenir à FN

Appuyez sur EXIT.

Prévention d'un effacement accidentel – Protection de l'image

Pour annuler la protection de l'image

Appuyez à nouveau sur l'image pour laquelle vous souhaitez désactiver la protection d'image à l'étape 3.

L'indicateur ⚡ disparaît de l'image.

Remarque

Le formatage efface toutes les informations contenues sur le « Memory Stick », y compris les données d'image protégées. Vérifiez le contenu du « Memory Stick » avant de le formater.

Si l'onglet de protection en écriture du « Memory Stick » est réglé sur LOCK

L'indicateur ○— ne peut pas être activé ou désactivé.

Suppression d'images – DELETE

Vous pouvez supprimer toutes les images ou seulement quelques images sélectionnées.

Suppression d'images sélectionnées

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Lancez la lecture de l'image que vous souhaitez supprimer.
(2) Appuyez sur FN pour afficher PAGE1.
(3) Appuyez sur DEL. L'indicateur DELETE? s'affiche à l'écran.
(4) Appuyez sur OK. L'image sélectionnée est effacée.

To return to FN

Press EXIT.

Pour annuler la suppression d'une image

A l'étape 4, appuyez sur CANCEL.

Remarques

• Pour supprimer une image protégée, désactivez d'abord la protection de l'image.
• Une fois que vous avez supprimé une image, vous ne pouvez pas la restaurer. Avant de supprimer une image, vérifiez-la bien.

Si l'onglet de protection en écriture du « Memory Stick » est réglé sur LOCK

Vous ne pouvez pas effacer d'images.

Suppression d'images sélectionnées sur l'écran d'index

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur INDEX pour afficher l'écran d'index.
(2) Appuyez sur DEL. Puis appuyez sur l'image que vous souhaitez supprimer. Le numéro de l'image sélectionnée est mis en surbrillance.
(3) Appuyez sur EXEC. L'indicateur DELETE? s'affiche à l'écran.
(4) Appuyez sur OK. Les images sélectionnées sont supprimées.

To return to FN

Press EXIT.

Pour annuler la suppression d'une image

A l'étape 4, appuyez sur CANCEL.

Nombre maximum d'images pouvant être sélectionnées en une session

Vous pouvez sélectionner jusqu'à 100 images pour les supprimer.

Suppression de toutes les images

Vous pouvez supprimer toutes les images non protégées enregistrées sur un « Memory Stick ».

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez DELETE ALL sous 1,2 , puis appuyez sur EXEC (p. 256).

(4) Sélectionnez ALL FILES ou FOLDER □□□*, puis appuyez sur EXEC. ALL FILES : Pour supprimer toutes les images du « Memory Stick » FOLDER □□□ : Pour supprimer les images dans le dossier sélectionné avec PB FOLDR * Le numéro de dossier apparaît dans □□□.
(5) Sélectionnez OK, puis appuyez sur EXEC. OK disparaît et EXECUTE s'affiche.
(6) Sélectionnez EXECUTE, puis appuyez sur EXEC. L'indicateur DELETING s'affiche et clignote à l'écran. Lorsque toutes les images non protégées sont supprimées, l'indicateur COMPLETE s'affiche.

To return to FN

Press EXIT.

Pour annuler la suppression de toutes les images du « Memory Stick »

Sélectionnez RETURN à l'étape 5 ou 6, puis appuyez sur EXEC.

Pendant que l'indicateur DELETING est affiché

N'utilisez pas le commutateur POWER et n'appuyez sur aucun bouton.

Même si toutes les images sont supprimées

Les dossiers ne sont pas supprimés.

Modification de la taille des images – Redimensionnement (DCR-TRV33E uniquement)

Après l'enregistrement, vous pouvez changer à 640 × 480 ou 320 × 240 la taille des images fixes enregistrées. Le redimensionnement est utile lorsque vous souhaitez sauvegarder les images dans un format plus petit, par exemple, lorsque vous souhaitez les envoyer en pièce jointe dans un message e-mail.

L'image originale est conservée même après le redimensionnement.

Réglez le commutateur POWER sur MEMORY. Effectuez cette opération à l'aide de l'écran tactile.

(1) En cours de lecture en mémoire, appuyez sur FN, puis sélectionnez PAGE2.
(2) Appuyez sur RESIZE. L'écran RESIZE apparaît.

(3) Appuyez sur 640 × 480 ou 320 × 240. L'image redimensionnée est enregistrée en tant que fichier le plus récent dans le dossier sélectionné.

Pour changer les images fixes

Appuyez sur – ou + à l'étape 3.

Pour revenir à FN

Appuyez sur ➔ END pour revenir à PAGE2, puis appuyez sur EXIT.

Remarques

• Vous ne pouvez pas redimensionner l'image enregistrée avec un enregistrement d'images au format MPEG MOVIE.
• Il est possible que vous ne soyez pas en mesure de redimensionner des images enregistrées sur un autre caméscope.
• Vous ne pouvez pas sélectionner le niveau de qualité d'une image (FINE ou STANDARD) pour des images redimensionnées.

Taille de l'image redimensionnée

Taille de l'image	Capacité de mémoire
640 × 480	Environ 150 Ko
320 × 240	Environ 16 Ko

Inscription d'une marque d'impression - Marque d'impression

La fonction de marque d'impression est utile pour l'impression ultérieure d'images fixes.

Cependant, vous ne pouvez pas régler le nombre d'impressions.

Votre caméscope est conforme à la norme DPOF (Digital Print Order Format) pour la sélection des images fixes à imprimer.

Réglez le commutateur POWER sur

MEMORY.

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur INDEX pour afficher l'écran d'index.
(2) Appuyez sur 📋 MARK. L'écran permettant d'inscrire une marque d'impression apparaît.
(3) Affichez l'image à laquelle vous souhaitez attribuer une marque d'impression. ☐ s'affiche sur l'image sélectionnée.

Inscription d'une marque d'impression – Marque d'impression

Pour revenir à FN

Appuyez sur EXIT.

Pour supprimer les marques d'impression

Appuyez à nouveau sur l'image pour laquelle vous souhaitez désactiver la marque d'impression à l'étape 3. Le symbole disparaît de l'image.

Si l'onglet de protection en écriture du « Memory Stick » est réglé sur LOCK

L'inscription et la suppression de marques d'impression sur les images fixes sont impossibles.

Images animées

Vous ne pouvez pas attribuer de marques d'impression à des images animées.

— Visualisation d'images à l'aide de votre ordinateur —

Visualisation d'images à l'aide d'un ordinateur – Introduction

Il existe différents moyens de raccorder le caméscope à un ordinateur pour visionner sur votre ordinateur les images sauvegardées sur un « Memory Stick » (DCR-TRV22E/TRV33E uniquement) ou enregistrées sur une cassette.

Pour visionner des images sur un ordinateur équipé d'une fente pour « Memory Stick », retirez d'abord le « Memory Stick » du caméscope, puis insérez-le dans la fente pour « Memory Stick » de votre ordinateur (DCR-TRV22E/TRV33E uniquement).

English

	Prise de connexion du caméscope	Câble de raccordement	Configuration nécessaire de l'ordinateur	Pages de référence
				Pour les utilisateurs de Windows	Pour les utilisateurs de Macintosh
Image cassette/ en direct à partir du caméscope	Prise USB	Câble USB (fourni)	Port USB, logiciel de montage	203 – 216217 – 226	-
	Interface DV	Câble i.LINK (en option)	Port DV, logiciel de montage	238	-
Image « Memory Stick » (DCR-TRV22E/TRV33E uniquement)	Prise USB	Câble USB (fourni)	Port USB, logiciel de montage	227 – 232	233

Visualisation d'images à l'aide d'un ordinateur – Introduction

Lors du raccordement du caméscope sur l'ordinateur via le port USB, terminez l'installation du pilote USB avant de raccorder le caméscope sur votre ordinateur. Si vous raccordez d'abord le caméscope à l'ordinateur, le pilote USB ne s'installe pas correctement.

Pour de plus amples informations concernant les ports de votre ordinateur et le logiciel de montage, contactez le fabricant de l'ordinateur.

Visionnage d'images enregistrées sur une cassette

Lors du raccordement à un ordinateur via le port USB

Pour plus de détails, reportez-vous à la page 203.

Visualisation d'images à l'aide d'un ordinateur – Introduction

Lors du raccordement à un ordinateur à l'aide du port DV

Votre ordinateur doit être équipé d'un port DV et d'un logiciel de montage capable de lire les signaux vidéo.

Visionnage d'images enregistrées sur un « Memory Stick » (DCR-TRV22E/TRV33E uniquement)

Lors du raccordement à un ordinateur via le port USB

Si vous utilisez Windows, reportez-vous à la page 203 et à la page 233 si vous utilisez un Macintosh.

Vous pouvez également utiliser un lecteur/enregistreur de « Memory Stick » (en option).

Visualisation d'images à l'aide d'un ordinateur – Introduction

Lors du raccordement à un ordinateur sans port USB

Utilisez un adaptateur de disquette en option pour « Memory Stick » ou un adaptateur de carte PC pour « Memory Stick ». Lors de l'achat d'un accessoire, reportez-vous d'abord à son manuel pour connaître la configuration recommandée pour son utilisation.

Remarques sur l'utilisation de votre ordinateur

« Memory Stick » (DCR-TRV22E/TRV33E uniquement)

• Si le « Memory Stick » dans votre caméscope a été formaté sur votre ordinateur ou si le « Memory Stick » dans votre caméscope a été formaté depuis l'ordinateur alors que le câble USB était connecté, le fonctionnement du « Memory Stick » sur votre caméscope n'est pas garanti.
• Ne compressez pas les données sur le « Memory Stick ». La lecture des fichiers compressés est impossible avec ce caméscope.

Logiciel

• En fonction de votre logiciel d'application, la taille de fichier peut augmenter lorsque vous ouvrez un fichier d'image fixe.
• Lorsque vous chargez une image modifiée à l'aide d'un logiciel de retouche de votre ordinateur vers le caméscope ou lorsque vous modifiez directement l'image sur votre caméscope, le format d'image change. Il est donc possible qu'un indicateur d'erreur de fichier s'affiche et que vous ne soyez pas en mesure d'ouvrir le fichier.

Communications entre votre ordinateur et le caméscope

Les communications entre votre caméscope et votre ordinateur peuvent ne pas reprendre après la sortie des modes Attente, Reprise ou Veille.

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows)

Terminez l'installation du pilote USB avant de raccorder le caméscope à l'ordinateur. Si vous raccordez d'abord le caméscope à l'ordinateur, le pilote USB ne s'installe pas correctement.

Lors du raccordement à un ordinateur via le port USB

Vous devez installer un pilote USB sur votre ordinateur pour pouvoir raccorder le caméscope au port USB de votre ordinateur. Le pilote USB, ainsi que le logiciel d'application nécessaire à la visualisation des images, se trouvent sur le CD-ROM fourni.

Si vous raccordez votre caméscope sur votre ordinateur avec le câble USB, vous pouvez visionner à l'écran de l'ordinateur (fonction USB streaming) des images en direct provenant du caméscope ou des images enregistrées sur cassette.

De plus, si vous téléchargez des images à partir de votre caméscope sur votre ordinateur, vous pouvez les traiter ou les éditer avec un logiciel de montage et les joindre à des e-mails.

Vous pouvez visionner des images enregistrées sur un « Memory Stick » sur un ordinateur (DCR-TRV22E/TRV33E uniquement).

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows)

Configuration recommandée de l'ordinateur lors du raccordement via un câble USB et de la visualisation sur l'ordinateur d'images enregistrées sur cassette

Système d'exploitation :

Microsoft Windows 98SE, Windows Millenium Edition, Windows 2000 Professionnel,

Windows XP Edition Familiale ou Windows XP Professionnel

L'installation standard est requise.

Cependant, le fonctionnement n'est pas garanti si la configuration ci-dessus est un système d'exploitation mis à niveau.

Aucun son ne se fait entendre si votre ordinateur fonctionne sous Windows 98, mais vous pouvez lire les images fixes.

Unité centrale :

Intel Pentium III de 500 MHz ou plus (800 MHz ou plus recommandés).

Logiciel :

DirectX 8.0a ou plus récent

Système sonore :

Carte son stéréo 16 bits et haut-parleurs stéréo

Mémoire :

64 Mo ou plus

Disque dur :

Espace mémoire disponible nécessaire à l'installation :

au moins 250 Mo

Capacité mémoire disponible recommandée sur le disque dur :

au moins un 1 Go (selon la taille des fichiers d'images édités)

Affichage :

Carte vidéo VRAM de 4 Mo, minimum 800 × 600 pixels High colour (couleur à 16 bits, 65 000 couleurs), capacité pour la commande d'affichage Direct Draw (à 800 × 600 points ou moins et à 256 couleurs et moins, ce produit ne fonctionnera pas correctement).

Autres :

Ce produit est basé sur la technologie DirectX ; il est donc nécessaire d'installer le logiciel DirectX.

Pour créer un CD vidéo, un lecteur de CD-R est nécessaire.

Le port USB doit être de série.

Vous ne pouvez pas utiliser cette fonction dans un environnement Macintosh.

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows)

Configuration recommandée pour l'utilisation de l'ordinateur lors du raccordement via un câble USB et du visionnage sur l'ordinateur d'images enregistrées sur « Memory Stick » (DCR-TRV22E/TRV33E uniquement)

Environnement Windows recommandé Système d'exploitation :

Microsoft Windows 98, Windows 98SE, Windows Millenium Edition, Windows 2000 Professionnel, Windows XP Edition Familiale ou Windows XP Professionnel L'installation standard est requise. Cependant, le fonctionnement n'est pas garanti si la configuration ci-dessus est un système d'exploitation mis à niveau.

Unité centrale :

MMX Pentium 200 MHz ou plus

Affichage :

Minimum 800 x 600 points High colour (couleur à 16 bit, 65 000 couleurs) (avec 800 x 600 points ou moins et à 256 couleurs et moins, l'écran d'installation du pilote USB ne peut pas être affiché).

Autres :

Le port USB doit être de série. Windows Media Player doit être installé pour que la lecture d'images animées soit possible.

Remarques

• Le fonctionnement des diverses fonctions n'est pas garanti dans l'environnement Windows si vous raccordez en même temps plusieurs périphériques USB à un seul ordinateur ou si vous utilisez un concentrateur (hub).
• Il est possible que certains appareils ne fonctionnent pas selon les types de périphériques USB utilisés simultanément.
• Le fonctionnement des diverses fonctions n'est pas garanti pour toutes les configurations informatiques recommandées ci-dessus.
• Windows et Windows Media sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• Pentium est une marque commerciale ou une marque déposée d'Intel Corporation.
• Tous les autres noms de produits cités dans le présent document peuvent être des marques commerciales ou des marques déposées de leurs sociétés respectives. Par ailleurs, les indications « TM » et « ® » ne sont pas employées chaque fois qu'une marque est citée dans le présent mode d'emploi.

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows)

Installation du pilote USB

Commencez les opérations suivantes sans raccorder le câble USB à votre ordinateur. Raccordez le câble USB selon les directives de la section « Détection du caméscope par l'ordinateur » à la page 211.

Si vous utilisez Windows 2000, ouvrez une session de travail en tant qu'administrateur. Si vous utilisez Windows XP, ouvrez une session de travail en tant qu'administrateur de l'ordinateur.

(1) Mettez l'ordinateur sous tension et laissez Windows démarrer. Si vous avez ouvert d'autres applications sur l'ordinateur, fermez-les toutes.
(2) Insérez le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur. Le logiciel d'application démarre. Si l'écran ne s'affiche pas, double-cliquez sur « Poste de travail », puis sur « ImageMixer » (lecteur de CD-ROM).
(3) Cliquez sur « Handycam » sur l'écran.

L'écran de titres apparaît.

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows)

(4) Cliquez sur « USB Driver ». L'installation du pilote USB démarre.

(5) Suivez les messages à l'écran pour installer le pilote USB.
(6) Retirez le CD-ROM, puis redémarrez l'ordinateur et suivez les messages à l'écran.

Remarques

• Si vous raccordez le câble USB avant que l'installation du pilote USB ne soit terminée, le pilote USB n'est pas correctement enregistré. Procédez de nouveau à l'installation en suivant les messages à l'écran.
• L'écran de titre n'est pas affiché si le réglage de la taille d'écran de votre ordinateur est inférieur à 800 × 600 points et 256 couleurs ou moins. Reportez-vous aux pages 204 et 205 pour de plus amples informations sur la configuration recommandée.

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows)

Installation d'Image Transfer (DCR-TRV22E/TRV33E uniquement)

Assurez-vous que l'installation du pilote USB est terminée.

Cette fonction permet de transférer automatiquement par copie les données d'image enregistrées sur un « Memory Stick » vers votre ordinateur.

Si vous utilisez Windows 2000, ouvrez une session de travail en tant qu'administrateur. Si vous utilisez Windows XP, ouvrez une session de travail en tant qu'administrateur de l'ordinateur.

(1) Mettez l'ordinateur sous tension et laissez Windows démarrer. Si vous avez ouvert d'autres applications sur l'ordinateur, fermez-les toutes.
(2) Insérez le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur. Le logiciel d'application démarre.
(3) Cliquez sur « Handycam » sur l'écran. L'écran de titre apparaît.
(4) Cliquez sur « Image Transfer ».

Le programme « Install Wizard » (Assistant d'installation) démarre et l'écran « Choose Setup Language » (Sélectionnez la langue des réglages) s'affiche.

(5) Sélectionnez la langue d'installation.
(6) Suivez les messages à l'écran. L'écran d'installation disparaît lorsque l'installation est terminée.

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows)

Installation de ImageMixer

Assurez-vous que l'installation du pilote USB est terminée.

« ImageMixer Ver. 1.5 for Sony » est une application qui permet de capturer et d'éditer des images ou de créer des CD vidéo.

Pour installer et utiliser ce logiciel sous Windows 2000, vous devez être autorisé à ouvrir une session de travail en tant qu'administrateur. Pour Windows XP vous devez être autorisé à ouvrir une session de travail en tant qu'administrateur de l'ordinateur.

(1) Mettez l'ordinateur sous tension et laissez Windows démarrer. Si vous avez ouvert d'autres applications sur l'ordinateur, fermez-les toutes.
(2) Insérez le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur. Le logiciel d'application démarre.
(3) Cliquez sur « Handycam » sur l'écran. L'écran de titres apparaît.
(4) Cliquez sur « ImageMixer ».

Le programme « Install Wizard » (Assistant d'installation) démarre et l'écran « Choose Setup Language » (Sélectionnez la langue des réglages) s'affiche.

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows)

(5) Sélectionnez la langue d'installation.
(6) Suivez les messages à l'écran. L'écran d'installation disparaît lorsque l'installation est terminée.
(7) Installez le WinASPI en suivant les messages à l'écran (utilisateurs de Windows 2000 et Windows XP uniquement).
(8) Si DirectX 8.0a ou plus récent n'est pas installé sur votre ordinateur, continuez l'installation une fois que ImageMixer est installé.
Suivez les messages à l'écran pour installer DirectX 8.0a. Lorsque l'installation est terminée, redémarrez votre ordinateur.

Album MEMORY MIX (DCR-TRV22E/TRV33E uniquement)

Une fois que « ImageMixer » est installé, l'album de MEMORY MIX est créé dans « Album » sous « ImageMixer » et des échantillons d'images y sont enregistrés. Ces échantillons d'images peuvent être transférés de l'album MEMORY MIX vers un « Memory Stick », ce qui permet de les utiliser dans MEMORY MIX (p. 158).

Pour plus de détails sur la procédure à suivre, reportez-vous à l'aide en ligne.

Remplacement de WinASPI

Pour utiliser la fonction de gravure de CD ImageMixer, vous devez installer WinASPI. Si une autre application de gravure a déjà été installée, sa fonction d'écriture risque de ne pas fonctionner correctement. Si tel est le cas, réinstallez l'application d'origine et remplacez WinASPI. Notez que la fonction de gravure de CD ImageMixer risque de ne pas fonctionner correctement.

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows)

Détection du caméscope par l'ordinateur

Si vous utilisez Windows 2000, ouvrez une session de travail en tant qu'administrateur. Si vous utilisez Windows XP, ouvrez une session de travail en tant qu'administrateur de l'ordinateur.

Visionnage d'images enregistrées sur une cassette

(1) Branchez l'adaptateur secteur sur votre caméscope.
(2) Réglez le commutateur POWER sur ^1)/^2) .
(3) Appuyez sur FN pour afficher PAGE1.
(4) Appuyez sur MENU pour afficher le menu.
(5) Sélectionnez USB STREAM sous 📄, puis appuyez sur EXEC (p. 259).
(6) Sélectionnez ON, puis appuyez sur EXEC.
(7) Raccordez la prise (USB) de votre caméscope au port USB de votre ordinateur avec le câble USB fourni. Votre ordinateur reconnaît le caméscope et l'assistant d'ajout de nouveau matériel Windows démarre.

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows)

(8) Suivez les messages à l'écran pour que l'assistant d'ajout de nouveau matériel détecte les pilotes USB. Laissez l'installation suivre son cours sans l'interrompre.

Pour les utilisateurs de Windows 2000 et Windows XP

Si un message vous invite à confirmer la signature numérique, sélectionnez « Oui » (Windows 2000) ou « Continuer » (Windows XP).

Visionnage d'images enregistrées sur un « Memory Stick » (DCR-TRV22E/TRV33E uniquement).

(1) Insérez un « Memory Stick » dans votre caméscope.
(2) Branchez l'adaptateur secteur, puis réglez le commutateur POWER sur MEMORY.
(3) Raccordez la prise ♂ (USB) de votre caméscope au port USB de votre ordinateur avec le câble USB fourni. L'indicateur USB MODE s'affiche sur l'écran LCD de votre caméscope. Votre ordinateur détecte le caméscope et l'assistant d'ajout de nouveau matériel démarre.

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows)

(4) Suivez les messages à l'écran pour que l'assistant d'ajout de nouveau matériel détecte les pilotes USB. L'assistant ajout de nouveau matériel (Add Hardware Wizard) démarre 2 fois parce que 2 pilotes USB différents ont été installés. Laissez l'installation suivre son cours sans l'interrompre.

Vous ne pouvez pas installer de pilote USB si aucun « Memory Stick » n'est inséré dans votre caméscope

Insérez un « Memory Stick » dans votre caméscope avant d'installer le pilote USB.

S'il est impossible d'installer le pilote USB

Le pilote USB n'a pas été enregistré correctement, car votre caméscope a été branché sur votre ordinateur avant la fin de l'installation du pilote USB. Suivez la procédure suivante pour installer correctement le pilote USB.

Visionnage d'images enregistrées sur une cassette

Etape 1 : Désinstallez le pilote USB mal installé

① Mettez l'ordinateur sous tension et laissez Windows démarrer.
② Branchez l'adaptateur secteur, puis réglez le commutateur POWER sur ^1)/^2 .
③ Raccordez la prise ♂ (USB) de votre caméscope au port USB de votre ordinateur à l'aide du câble USB fourni.

^1) DCR-TRV12E/TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows)

④ Ouvrez le « Gestionnaire de périphériques » de votre ordinateur.

Windows XP :

Sélectionnez « Démarrer » → « Panneau de commande » → « Système » et « Matériel », puis cliquez sur le bouton « Gestionnaire de périphériques ». Si vous ne trouvez pas « Système » dans « Choisissez une catégorie » après avoir cliqué sur « Panneau de commande », cliquez sur « Basculer vers l'affichage classique » à la place.

Windows 2000 :

Sélectionnez « Poste de travail » →

« Panneau de commande » →

« Système » et l'onglet « Matériel », puis cliquez sur le bouton « Gestionnaire de périphériques ».

Windows 98SE ou Windows Me :

Sélectionnez « Poste de travail » →

« Panneau de commande » →

« Système » puis cliquez sur

« Gestionnaire de périphériques ».

⑤ Sélectionnez les appareils soulignés ci-dessous et supprimez-les.

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows)

⑥ Réglez le commutateur POWER sur OFF (CHG) sur votre caméscope, puis débranchez le câble USB.
⑦ Redémarrez l'ordinateur.

Etape 2 : Installez le pilote USB à partir du CD-ROM fourni

Effectuez toute la procédure décrite dans la section « Installation du pilote USB » à la page 206.

Raccordement de votre caméscope à votre ordinateur à l'aide du câble USB (pour les utilisateurs de Windows)

Visionnage d'images enregistrées sur un « Memory Stick » (DCR-TRV22E/TRV33E uniquement)

Etape1 : Désinstallez le pilote USB mal installé

① Mettez l'ordinateur sous tension et laissez Windows démarrer.
② Insérez un « Memory Stick » dans votre caméscope.
③ Branchez l'adaptateur secteur, puis réglez le commutateur POWER sur (MEMORY).
④ Raccordez la prise ♂ (USB) de votre caméscope au port USB de votre ordinateur à l'aide du câble USB fourni.
⑤ Ouvrez le « Gestionnaire de périphériques » de votre ordinateur.

Windows XP :

Sélectionnez « Démarrer » → « Panneau de commande » → « Système » et l'onglet « Matériel », puis cliquez sur le bouton « Gestionnaire de périphériques ». Si vous ne trouvez pas « Système » dans « Choisissez une catégorie » après avoir cliqué sur « Panneau de commande », cliquez sur « basculer vers l'affichage classique » à la place.

Windows 2000 :

Sélectionnez « Poste de travail » →

« Panneau de commande » →

« Système » et l'onglet « Matériel », puis cliquez sur le bouton « Gestionnaire de périphériques ».

Autres systèmes d'exploitation :

Sélectionnez « Poste de travail » →

« Panneau de commande » →

« Système » puis cliquez sur

« Gestionnaire de périphériques ».

⑥ Sélectionnez « Autres périphériques ». Sélectionnez le périphérique portant le préfixe « ? » et supprimez-le. Ex : (?)Sony Handycam
⑦ Réglez le commutateur POWER sur OFF (CHG) sur votre caméscope, puis débranchez le câble USB.
⑧ Redémarrez l'ordinateur.

Etape 2 : Installez le pilote USB à partir du CD-ROM fourni

Effectuez toute la procédure décrite dans la section « Installation du pilote USB » à la page 206.

Visionnage sur un ordinateur d'images enregistrées sur une cassette – USB Streaming (pour les utilisateurs de Windows)

Capture d'images avec « ImageMixer Ver.1.5 for Sony »

Pour visionner sur votre ordinateur des images enregistrées sur une cassette (pp. 206 et 209), il est nécessaire d'installer le pilote USB et le logiciel ImageMixer.

Visionnage d'images enregistrées sur une cassette

(1) Mettez l'ordinateur sous tension et laissez Windows démarrer.
(2) Branchez l'adaptateur secteur et insérez une cassette dans votre caméscope.
(3) Réglez le commutateur POWER sur PLAYER^1) / VCR^2) .
(4) Appuyez sur FN pour afficher PAGE1.
(5) Appuyez sur MENU pour afficher le menu.
(6) Sélectionnez USB STREAM sous 📄, puis appuyez sur EXEC (p. 259).
(7) Sélectionnez ON, puis appuyez sur EXEC.
(8) Sélectionnez « Démarrer » → « Programmes » → « PIXELA » → « ImageMixer » → « ImageMixer Ver.1.5 for Sony ».
L'écran de démarrage de « ImageMixer Ver.1.5 for Sony » s'affiche à l'écran de votre ordinateur.
L'écran de titres apparaît.

(9) Cliquez sur 📄 sur l'écran.

Visionnage sur un ordinateur d'images enregistrées sur une cassette – USB Streaming (pour les utilisateurs de Windows)

(10) Click

(10) Cliquez sur

(11) Raccordez la prise ♂ (USB) de votre caméscope au port USB de votre ordinateur avec le câble USB fourni.

Visionnage sur un ordinateur d'images enregistrées sur une cassette - USB Streaming (pour les utilisateurs de Windows)

(12) Cliquez sur ▶ pour lancer la lecture.

Vous pouvez commander les opérations vidéo avec les touches à l'écran.

L'image provenant de la cassette s'affiche dans la fenêtre d'aperçu de votre ordinateur.

Visionnage d'images en direct à partir du caméscope

(1) Suivez les étapes 1 et 2 de la page 217.
(2) Réglez le commutateur POWER sur (CAMERA).
(3) Suivez les étapes 4 à 11 aux pages 217 et 218.

L'image provenant du caméscope s'affiche dans la fenêtre d'aperçu de votre ordinateur.

Visionnage sur un ordinateur d'images enregistrées sur une cassette - USB Streaming (pour les utilisateurs de Windows)

Capture d'images fixes

Monitor window/ Fenêtre d'aperçu

Thumbnail list window/ Fenêtre de la liste par vignettes

(1) Cliquez sur
(2) Tout en surveillant la fenêtre d'aperçu, cliquez sur une fois arrivé au point que vous souhaitez capturer. L'image fixe affichée à l'écran est capturée. Les images capturées s'affichent dans la liste par vignettes.

Capturing moving pictures

Capture d'images animées

(1) Cliquez sur
(2) Cliquez sur l'album à capturer.
(3) Cliquez sur ▶ pour lancer la lecture.

Visionnage sur un ordinateur d'images enregistrées sur une cassette – USB Streaming (pour les utilisateurs de Windows)

(4) En observant la fenêtre d'aperçu, cliquez sur ⬙ lorsque vous arrivez à la première scène que vous souhaitez capturer. ⬙ est remplacé par ⬙ .
(5) En observant la fenêtre d'aperçu, cliquez sur ☐ lorsque vous arrivez à la dernière scène que vous souhaitez capturer. Les images animées sont capturées. Les images capturées s'affichent dans la liste par vignettes (images miniatures).

Pour fermer « ImageMixer »

Cliquez sur ⊗ situé dans le coin supérieur droit de l'écran.

Remarques

• Lorsque le câble USB est utilisé pour le raccordement de l'ordinateur, les images affichées sur le moniteur de l'ordinateur peuvent sembler irrégulières.
• Lorsque vous visionnez les images avec votre ordinateur alors qu'il est raccordé avec le câble USB, les phénomènes suivants peuvent se produire. Il ne s'agit pas de problèmes de fonctionnement.
  – L'image tressaute de haut en bas.
  – Certaines images ne s'affichent pas correctement à cause de parasites, etc.
  – Certaines images sont affichées avec des parasites crépitants.
  – Les images de systèmes couleurs différents de celui de votre caméscope ne s'affichent pas correctement.
• Si votre caméscope est en mode d'attente alors qu'une cassette est insérée, il s'éteint automatiquement après cinq minutes.
• Si votre caméscope est en mode d'attente alors qu'aucune cassette n'est insérée, nous recommandons de régler DEMO MODE sur OFF dans les réglages de menus.
• Les indicateurs affichés à l'écran de votre caméscope n'apparaissent pas sur les images capturées sur l'ordinateur.
• Si vous capturez une image en déplacement rapide, la fenêtre d'aperçu peut ne pas rendre l'image de façon homogène. Vous pouvez rendre le mouvement de l'image plus homogène en déplaçant vers la gauche l'ascenseur en haut à droite du bas de la fenêtre d'aperçu. Notez que cela réduit la qualité de l'image.
• Vous ne pouvez pas effectuer d'opérations impliquant le « Memory Stick » pendant l'utilisation de la fonction USB Streaming.

Visionnage sur un ordinateur d'images enregistrées sur une cassette – USB Streaming (pour les utilisateurs de Windows)

Lorsque les données d'image ne peuvent pas être transférées par la connexion USB

Le pilote USB n'a pas été enregistré correctement, étant donné que votre caméscope a été branché sur votre ordinateur avant la fin de l'installation du pilote USB. Réinstallez le pilote USB selon la procédure indiquée à la page 213.

En cas de problème

Fermez toutes les applications en cours, puis redémarrez l'ordinateur.

Après avoir fermé l'application, suivez la procédure ci-dessous :

• débranchez le câble USB ;
• réglez le commutateur POWER sur une autre position sur votre caméscope.

Visionnage sur un ordinateur d'images enregistrées sur une cassette – USB Streaming (pour les utilisateurs de Windows)

Réalisation de CD vidéo – Easy Video CD

Cette fonction vous permet de créer facilement un CD vidéo en capturant des images enregistrées sur une cassette ou des images en direct à partir de votre caméscope.

Capture vers un CD-R d'images enregistrées sur une cassette

(1) Suivez les étapes 1 à 8 de la page 217.
(2) Appuyez sur ■ après avoir choisi le point de la cassette à partir duquel vous souhaitez capturer des images sur le CD-R.

(3) Cliquez sur

(4) Raccordez la prise ♂ (USB) de votre caméscope au port USB de votre ordinateur avec le câble USB fourni.
(5) Sélectionnez le lecteur de CD-R ainsi que la vitesse d'écriture sur l'écran ImageMixer Easy Video CD.
(6) Insérez un nouveau CD-R dans le lecteur de CD-R de l'ordinateur.
(7) Cliquez sur « Start ».

Visionnage sur un ordinateur d'images enregistrées sur une cassette – USB Streaming (pour les utilisateurs de Windows)

La cassette est automatiquement lue. Easy Video CD entame automatiquement la capture d'images sur le CD-R pour créer un CD vidéo.

(8) Lorsque le message « Video CD successfully created. » s'affiche, cliquez sur « Quit ».

Capture vers un CD-R d'images en direct à partir de votre caméscope

Retirez la cassette avant d'effectuer l'opération suivante. Si une cassette est insérée, l'alimentation est automatiquement coupée au bout d'environ cinq minutes.

(1) Suivez les étapes 1 et 2 de la page 219.
(2) Réglez le commutateur POWER sur (CAMERA) sur votre caméscope.
(3) Suivez les étapes 4 à 8 de la page 217.
(4) Suivez les étapes 3 à 7 dans la section « Capture vers un CD-R d'images enregistrées sur une cassette ».

Remarques

• Un ordinateur équipé d'un lecteur de CD-R est nécessaire.
• N'appuyez pas sur les touches de votre caméscope pendant la création d'un CD Vidéo. Si vous appuyez sur ■, seules les images présentes jusqu'à ce point sont capturées sur le CD Vidéo et le logiciel Easy Video CD est fermé.
• Après la création d'un disque, vous ne pouvez pas y ajouter d'images.
• Sélectionnez un disque dur avec une capacité de mémoire suffisante (au moins 6 Go) à partir de l'écran « Option » pour y placer le dossier « Location of work folder ».

Visionnage sur un ordinateur d'images enregistrées sur une cassette – USB Streaming (pour les utilisateurs de Windows)

Lecture de CD Vidéo

Vous pouvez utiliser un lecteur de DVD ou un ordinateur avec un lecteur de DVD pour lire les CD Vidéo que vous avez créés. Pour lire les CD Vidéo sur un ordinateur, un logiciel de lecture de CD Vidéo doit être installé.

Vous pouvez lire les CD Vidéo avec Windows Media Player. Cependant, vous ne pouvez pas utiliser les fonctions de menu telles que la fonction de capture. Il est également possible que vous ne soyez pas en mesure de lire les CD Vidéo avec certains systèmes d'exploitation ou matériels d'ordinateur.

(1) Lancez Windows Media Player. Windows XP :

Sélectionnez « Démarrer » → « Tous les programmes » → « Accessoires » → « Divertissement », puis cliquez sur « Windows Media Player ».

Autres systèmes d'exploitation :

Sélectionnez « Démarrer » → « Programmes » → « Accessoires » → « Divertissement », puis cliquez sur « Windows Media Player ».

(2) Sélectionnez « Poste de travail » → « CD-R », puis cliquez sur le dossier « MPEGAV », puis déplacez le fichier d'images animées « □□□*.DAT » sur l'écran du Media Player pour le copier. L'image animée est lue.

* Le numéro de dossier s'affiche dans □□□.

CD Vidéo créés

La durée d'enregistrement totale est d'environ une heure. La capture est divisée en segments d'environ dix minutes (environ 4 Go) en raison des caractéristiques techniques du format de capture AVI. Par conséquent, l'enregistrement inclut des liens de segments environ toutes les 10 minutes. Les images présentes au point d'enregistrement du lien sont sautées pendant quelques secondes.

Visionnage sur un ordinateur d'images enregistrées sur une cassette – USB Streaming (pour les utilisateurs de Windows)

Accès à l'aide en ligne (mode d'emploi) de ImageMixer

Un site d'aide en ligne « ImageMixer Ver.1.5 for Sony » est à votre disposition. Vous pourrez y trouver un mode d'emploi détaillé du « ImageMixer Ver.1.5 for Sony ».

(1) Cliquez sur ☐ situé dans le coin supérieur droit de l'écran. L'écran du mode d'emploi d'ImageMixer s'affiche.
(2) Vous pouvez accéder aux informations recherchées à partir du sommaire.

Pour fermer l'aide en ligne

Cliquez sur ✉ situé dans le coin supérieur droit de l'écran.

Si vous avez des questions concernant ImageMixer

« ImageMixer Ver.1.5 for Sony » est un produit de PIXELA corporation. Pour de plus amples informations, reportez-vous au mode d'emploi présent sur le CD-ROM fourni avec votre caméscope.

Visionnage sur un ordinateur d'images enregistrées sur un « Memory Stick » (pour les utilisateurs de Windows) (DCR-TRV22E/TRV33E uniquement)

Le logiciel Image Transfer vous permet de transférer automatiquement par copie les données d'image enregistrées sur un « Memory Stick » vers votre ordinateur. Vous pouvez afficher des images à l'aide de ImageMixer.

Avant de commencer

Pour visionner sur votre ordinateur les images enregistrées sur un « Memory Stick », il est nécessaire d'installer le pilote USB, Image Transfer et ImageMixer (pp. 206, 208 et 209).

(1) Mettez l'ordinateur sous tension et laissez Windows démarrer.
(2) Insérez le « Memory Stick » dans votre caméscope et raccordez l'adaptateur secteur à votre caméscope.
(3) Réglez le commutateur POWER sur MEMORY.
(4) Raccordez la prise ♂ (USB) de votre caméscope au port USB de votre ordinateur avec le câble USB fourni.
(5) Image Transfer est lancé automatiquement et le transfert des données d'image commence.

Visionnage sur un ordinateur d'images enregistrées sur un « Memory Stick » (pour les utilisateurs de Windows) (DCR-TRV22E/TRV33E uniquement)

(6) ImageMixer est lancé automatiquement, ce qui vous permet d'afficher l'image copiée.

(7) Sélectionnez un album et une image, puis appuyez sur le bouton d'importation. L'image est ajoutée à votre album et vous pouvez alors éditer l'image.

Visionnage sur un ordinateur d'images enregistrées sur un « Memory Stick » (pour les utilisateurs de Windows) (DCR-TRV22E/TRV33E uniquement)

Affichage d'images sans Image Transfer

Avant de commencer

• Pour visionner sur votre ordinateur les images enregistrées sur le « Memory Stick », il est nécessaire d'installer le pilote USB (p. 206).
• Pour la lecture d'images animées dans un environnement Windows, il est nécessaire d'installer une application telle que Windows Media Player.

(1) Mettez l'ordinateur sous tension et laissez Windows démarrer.
(2) Insérez le « Memory Stick » dans votre caméscope et raccordez l'adaptateur secteur à votre caméscope.
(3) Réglez le commutateur POWER sur MEMORY.
(4) Raccordez la prise ♂ (USB) de votre caméscope au port USB de votre ordinateur avec le câble USB fourni. L'indicateur USB MODE s'affiche sur l'écran de votre caméscope.

(5) Ouvrez « Poste de travail » sous Windows et double-cliquez sur le lecteur qui vient d'être détecté (p. ex.: « Disque amovible (F:) ». Les dossiers que comporte le « Memory Stick » s'affichent.

Visionnage sur un ordinateur d'images enregistrées sur un « Memory Stick » (pour les utilisateurs de Windows) (DCR-TRV22E/TRV33E uniquement)

(6) Double-cliquez sur le fichier d'image souhaité dans le dossier en suivant l'ordre ci-dessous.

Dossier « DCIM » → dossier « □□□MSDCF » ^1) → fichier image ^2)

Pour obtenir les noms exacts du dossier et du fichier, reportez-vous à la section « Destination de sauvegarde de fichiers d'images et fichiers d'images » (p. 231).

1) □□□ représente n'importe quel chiffre entre 101 et 999.
2) Il est recommandé de copier un fichier sur le disque dur de l'ordinateur avant de le lancer. Si vous lancez le fichier directement du « Memory Stick », l'image et le son peuvent être hachés.

Visionnage sur un ordinateur d'images enregistrées sur un « Memory Stick » (pour les utilisateurs de Windows) (DCR-TRV22E/TRV33E uniquement)

Destination de sauvegarde de fichiers d'images et fichiers d'images

Les fichiers d'images enregistrés avec votre caméscope sont regroupés en fonction des dossiers dans le « Memory Stick ». La signification des noms de fichier est la suivante. □□□□ représente tout chiffre entre 0001 et 9999.

Exemple : Pour les utilisateurs de Windows Me (le lecteur qui détecte votre caméscope est le [F:].)

1 Dossier contenant des fichiers d'images enregistrés avec d'autres caméscopes (lecture seule)
2 Dossier contenant les fichiers d'images enregistrés avec votre caméscope. Si aucun nouveau dossier n'a été créé, il n'y a que « 101MSDCF ».
3 Dossier contenant des données d'images animées enregistrées avec d'autres caméscopes (lecture seule)

Visionnage sur un ordinateur d'images enregistrées sur un « Memory Stick » (pour les utilisateurs de Windows) (DCR-TRV22E/TRV33E uniquement)

Folder/Dossier	File/Fichier	Meaning/Signification
101MSDCF(up to 999MSDCF)/(jusqu'à 999MSDCF)	DSC0□□□□.JPG	Still image file/Fichier d'images fixes
	MOV0□□□□.MPG	Moving picture file/Fichier d'images animées

Une fois l'opération terminée, débranchez le câble USB et retirez le « Memory Stick » ou réglez le commutateur POWER sur OFF (CHG)

Pour les utilisateurs de Windows 2000, Windows Me et Windows XP

(1) Déplacez le curseur sur « Déconnexion ou éjection du matériel » dans la barre des tâches, puis cliquez dessus pour désactiver le lecteur concerné.
(2) Lorsque le message « Le matériel peut être retiré en toute sécurité » s'affiche, débranchez le câble USB et éjectez le « Memory Stick » ou réglez le commutateur POWER sur OFF (CHG).

Raccordement de votre caméscope à un ordinateur à l'aide du câble USB (pour les utilisateurs de Macintosh) (DCR-TRV22E/TRV33E uniquement)

Lors du raccordement à un ordinateur via un câble USB

Vous devez installer un pilote USB sur votre ordinateur pour pouvoir raccorder le caméscope au port USB de votre ordinateur. Le pilote USB, ainsi que le logiciel d'application nécessaire à la visualisation des images, se trouvent sur le CD-ROM fourni.

Environnement Macintosh recommandé

L'installation standard de Mac OS 8.5.1, 8.6, 9.0, 9.1, 9.2 ou de Mac OS X (v10.0, v10.1 ou v10.2) est nécessaire.

Notez cependant que la mise à jour vers Mac OS 9.0 ou 9.1 est nécessaire pour les modèles suivants :

• iMac avec l'installation standard de Mac OS 8.6 et un lecteur de CD-ROM à fente
• iBook ou Power Mac G4 avec l'installation standard de Mac OS 8.6

Le port USB fourni doit être de série.

Pour permettre la lecture d'images animées, QuickTime 3.0 ou plus récent doit être installé.

Raccordement de votre caméscope à un ordinateur à l'aide du câble USB (pour les utilisateurs de Macintosh) (DCR-TRV22E/TRV33E uniquement)

Remarques

• Le fonctionnement des diverses fonctions n'est pas garanti sous configuration Macintosh si vous raccordez en même temps plusieurs périphériques USB à un seul ordinateur ou si vous utilisez un concentrateur (hub).
• Il est possible que certains appareils ne fonctionnent pas selon les types de périphériques USB utilisés simultanément.
• Le fonctionnement des diverses fonctions n'est pas garanti pour toutes les configurations informatiques recommandées ci-dessus.
• Macintosh, iMac, iBook, Power Mac et Mac OS ainsi que QuickTime sont des marques commerciales d'Apple Computer, Inc.
• Tous les autres noms de produits cités dans le présent document peuvent être des marques commerciales ou des marques déposées de leurs sociétés respectives. Par ailleurs, les indications « TM » et « ® » ne sont pas employées chaque fois qu'une marque est citée dans le présent mode d'emploi.

Installation du pilote USB

Ne raccordez pas le câble USB sur votre ordinateur avant que l'installation du pilote USB ne soit terminée.

Pour les utilisateurs de Mac OS 8.5.1, 8.6 ou 9.0

(1) Mettez l'ordinateur sous tension et laissez Mac OS démarrer. Si vous avez ouvert d'autres applications sur l'ordinateur, fermez-les toutes.
(2) Insérez le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur. L'écran du logiciel d'application s'affiche.
(3) Cliquez sur « Handycam » sur l'écran. L'écran de titre apparaît.

Raccordement de votre caméscope à un ordinateur à l'aide du câble USB (pour les utilisateurs de Macintosh) (DCR-TRV22E/TRV33E uniquement)

(4) Cliquez sur « USB Driver » (pilote USB) pour ouvrir le dossier contenant les six fichiers relatifs au « Driver » (pilote).

(5) Sélectionnez les deux fichiers suivants, puis déplacez-les sur votre dossier système pour les copier.

(6) Lorsque le message s'affiche, cliquez sur « OK ».
Le pilote USB est installé sur l'ordinateur.
(7) Retirez le CD-ROM de l'ordinateur.
(8) Redémarrez l'ordinateur.

Pour Mac OS 9.1, 9.2 et Mac OS X (v10.0, v10.1 ou v10.2)

Il n'est pas nécessaire d'installer le pilote USB. Votre caméscope est automatiquement détecté en tant que lecteur dès le raccordement au Mac à l'aide du câble USB.

Visionnage sur votre ordinateur d'images enregistrées sur un « Memory Stick » (pour les utilisateurs de Macintosh) (DCR-TRV22E/TRV33E uniquement)

Visionnage d'images

Avant de commencer

• Pour visionner sur votre ordinateur les images enregistrées sur le « Memory Stick », il est nécessaire d'installer le pilote USB (p. 234).
• Pour permettre la lecture d'images animées, QuickTime 3.0 ou plus récent doit être installé.

(1) Mettez l'ordinateur sous tension et laissez Mac OS démarrer.
(2) Insérez le « Memory Stick » dans votre caméscope et raccordez l'adaptateur secteur à votre caméscope.
(3) Réglez le commutateur POWER sur MEMORY.
(4) Raccordez la prise ♂ (USB) de votre caméscope au port USB de votre ordinateur avec le câble USB fourni. L'indicateur USB MODE s'affiche sur l'écran de votre caméscope.
(5) Double-cliquez sur l'icône « Memory Stick » sur le bureau. Les dossiers que comporte le « Memory Stick » s'affichent.
(6) Double-cliquez sur le fichier d'images souhaité dans le dossier en suivant l'ordre ci-dessous. Dossier « DCIM » → dossier « □□□MSDCF » ^1) → fichier image ^2)
1) □□□ représente tout numéro entre 101 et 999.
2) Il est recommandé de copier un fichier sur le disque dur de l'ordinateur avant de le lancer. Si vous lancez le fichier directement du « Memory Stick », l'image et le son peuvent être hachés.

Visionnage sur votre ordinateur d'images enregistrées sur un « Memory Stick » (pour les utilisateurs de Macintosh) (DCR-TRV22E/TRV33E uniquement)

Une fois l'opération terminée, débranchez le câble USB et retirez le « Memory Stick » ou réglez le commutateur POWER sur OFF (CHG)

(1) Quittez toutes les applications en cours. Assurez-vous que le témoin d'accès du « Memory Stick » de votre caméscope est éteint.
(2) Faites glisser l'icône « Memory Stick » dans la corbeille. Vous pouvez également cliquer sur l'icône du « Memory Stick » pour la sélectionner puis sélectionnez « Eject disk » (Ejecter disque) dans le menu « Special » (Spécial) en haut à gauche de l'écran.
(3) Débranchez le câble USB et retirez le « Memory Stick » ou réglez le commutateur POWER sur OFF (CHG).

Pour les utilisateurs de Mac OS X (v10.0)

Eteignez votre ordinateur, puis débranchez le câble USB, éjectez le « Memory Stick » ou réglez le commutateur POWER sur OFF (CHG).

Capture d'images sur un ordinateur à partir d'un appareil vidéo analogique – Fonction de conversion des signaux (DCR-TRV22E/TRV33E uniquement)

Vous pouvez capturer des images et des sons via le caméscope à partir d'un appareil vidéo analogique raccordé à un ordinateur doté d'un port DV.

Avant de commencer

Réglez DISPLAY sous ETC sur LCD dans les réglages de menu (le réglage par défaut est LCD).

Réglez le commutateur POWER sur VCR. Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Appuyez sur MENU pour afficher le menu.
(3) Sélectionnez A/V → DV OUT sous 📌, puis appuyez sur EXEC (p. 254).
(4) Sélectionnez ON, puis appuyez sur EXEC.
(5) Lancez la lecture sur l'appareil vidéo analogique.
(6) Lancez la procédure de capture sur l'ordinateur. Cette procédure dépend de l'ordinateur et du logiciel que vous utilisez. Pour plus de détails sur la capture des images, reportez-vous aux modes d'emploi de l'ordinateur et du logiciel.

Capture d'images sur un ordinateur à partir d'un appareil vidéo analogique – Fonction de conversion des signaux (DCR-TRV22E/TRV33E uniquement)

Après la capture des images et du son

Mettez fin aux procédures de capture sur l'ordinateur et arrêtez la lecture sur l'appareil vidéo analogique.

Remarques

• Le logiciel et l'ordinateur utilisés doivent prendre en charge l'échange de signaux vidéo numériques.
• Selon l'état des signaux vidéo analogiques, il se peut que l'ordinateur ne soit pas en mesure de transmettre correctement les images lorsque vous utilisez votre caméscope pour convertir des signaux vidéo en signaux vidéo numériques. En fonction de l'appareil vidéo analogique, l'image peut présenter des parasites ou des couleurs incorrectes.

Si l'ordinateur est équipé d'un port USB

Vous pouvez raccorder votre appareil avec un câble USB, mais le transfert des images peut être difficile.

Si votre magnétoscope dispose d'une prise S-vidéo

Pour plus de détails, reportez-vous à la page 61.

— Personnalisation de votre caméscope —

Modification des réglages de menu

Pour modifier les réglages du mode dans les réglages de menu, sélectionnez les éléments de menu avec ↓/↑. Les réglages par défaut peuvent être partiellement modifiés.

Sélectionnez d'abord l'icône, puis l'élément de menu et le mode.

Réglez le commutateur POWER sur

CAMERA, PLAYER ^1) /VCR ^2) ou MEMORY ^3) .

Effectuez cette opération à l'aide de l'écran tactile.

(1) Appuyez sur FN pour afficher PAGE1.
(2) Pour afficher le menu, appuyez sur MENU.
(3) Appuyez sur ↓/↑ pour sélectionner l'icône souhaitée, puis appuyez sur EXEC.
(4) Appuyez sur ↓/↑ pour sélectionner l'élément souhaité, puis appuyez sur EXEC.
(5) Appuyez sur ↓/↑ pour sélectionner le réglage souhaité, puis appuyez sur EXEC.
(6) Répétez les étapes 3 à 5 si vous souhaitez modifier d'autres éléments. Appuyez sur RET. pour retourner à l'étape 3.

^1) DCR-TRV12E/TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E
^3) DCR-TRV22E/TRV33E

Pour plus de détails, reportez-vous à la section « Sélection du réglage de mode de chaque élément » (p. 252).

Les icônes suivantes représentent les éléments de menu :

Sélection du réglage de mode de chaque élément

- est le réglage par défaut.

Les éléments de menu diffèrent en fonction de la position du commutateur POWER. Seuls les paramètres pouvant être utilisés à un moment donné apparaissent.

Icône/Elément	Mode	Signification	Commutateur POWER
TM MANUAL SET
PROGRAM AE	—	Réponse à vos exigences particulières en matière de prise de vue (p. 80)	CAMERA MEMORY^1)
P EFFECT	—	Ajout d’effets spéciaux aux images, similaires à ceux utilisés au cinéma ou à la télévision (pp. 76 et 92)	PLAYER^2) / VCR^3) CAMERA
FLASH MODE	● ON	Déclenchement du flash (en option) quelle que soit la luminosité ambiante	CAMERA MEMORY^1)
	ON ◎	Déclenchement du flash (en option) quelle que soit la luminosité ambiante. Le flash se déclenche en avance pour réduire le phénomène yeux rouges.
	AUTO	Déclenchement automatique du flash (en option)
	AUTO ◎	Déclenchement automatique du flash (en option).Le flash se déclenche en avance pour réduire le phénomène yeux rouges.
FLASH LVL	HIGH	Augmentation de l’intensité du flash (en option) au-dessus du niveau normal	CAMERA MEMORY^1)
	● NORMAL	Utilisation du réglage normal
	LOW	Diminution de l’intensité du flash (en option) au-dessous du niveau normal
WHT BAL	—	Réglage de la balance des blancs (p. 69)	CAMERA MEMORY^1)
AUTO SHTR	● ON	Activation automatique de l’obturateur électronique lors d’une prise de vue dans un endroit très bien éclairé	CAMERA
	OFF	Pas d’activation de l’obturateur électronique, même lors d’une prise de vue dans un endroit très bien éclairé

^1) DCR-TRV22E/TRV33E
^2) DCR-TRV12E/TRV14E
^3) DCR-TRV19E/TRV22E/TRV33E

Remarque sur les fonctions FLASH MODE et FLASH LVL

Vous ne pouvez pas régler FLASH MODE et FLASH LVL si le flash externe (en option) n'est pas compatible.

Remarque sur la fonction FLASH MODE

Si le flash ne permet pas de réduire l'effet yeux rouges, vous pouvez sélectionner uniquement ON ou AUTO.

Remarque sur l'obturateur électronique

La fonction d'obturateur électronique règle électroniquement la vitesse d'obturation.

Icône/Elément	Mode	Signification	Commutateur POWER
CAMERA SET
D ZOOM	● OFF	Désactivation du zoom numérique. Le zoom peut aller jusqu'à 10×.	(CAMERA)
	20×	Activation du zoom numérique. Les opérations de zoom allant de 10× à 20× sont effectuées numériquement (p. 44).
	120 ×^1)	Activation du zoom numérique. Les opérations de zoom allant de 10× à 120× sont effectuées numériquement.
	100 ×^2)	Activation du zoom numérique. Les opérations de zoom allant de 10× à 100× sont effectuées numériquement.
16:9WIDE	● OFF	Pas d'enregistrement d'une image en format grand écran 16:9	(CAMERA)
	ON	Enregistrement d'une image en format grand écran 16:9 (p. 71)
STEADYSHOT	● ON	Compensation du bougé de la caméra	(CAMERA)
	OFF	Annulation de la fonction SteadyShot. La prise de vue d'un sujet immobile à l'aide d'un trépied permet d'obtenir des images naturelles.
EDITSEARCH	● OFF	Pas d'affichage de 3/- · + sur l'écran LCD	(CAMERA)
	ON	Affichage de 3/- · + sur l'écran LCD (p. 51)
N.S. LIGHT	● ON	Utilisation de l'éclairage NightShot (p. 48)	(CAMERA)(MEMORY) ^3)
	OFF	Désactivation de l'éclairage NightShot

^1) DCR-TRV14E/TRV19E/TRV22E/TRV33E
^2) DCR-TRV12E
^3) DCR-TRV22E/TRV33E

Remarques sur la fonction SteadyShot

• La fonction SteadyShot ne corrige pas les bougés de caméra excessifs.
• La fixation d'un convertisseur (en option) peut influencer la fonction SteadyShot.

Si vous annulez la fonction SteadyShot

L'indicateur "FF" (SteadyShot désactivé) apparaît. Votre caméscope empêche une compensation excessive des bougés de la caméra.

(Suite à la page suivante)

Icône/Elément	Mode	Signification	Commutateur POWER
PLAYER SET ^1) /VCR SET ^2)
HiFi SOUND	● STEREO	Lecture d'une cassette stéréo ou d'une cassette à piste audio bilatérale avec son principal et son secondaire (p. 286).	PLAYER^1) / \ VCR^2)
	1	Lecture du son provenant du canal de gauche sur une cassette stéréo ou de la bande son principale sur une cassette à piste audio bilatérale
	2	Lecture du son provenant du canal de droite sur une cassette stéréo ou de la bande son secondaire sur une cassette à piste audio bilatérale
AUDIO MIX	—	Réglage de l'équilibre entre la piste stéréo 1 et la piste stéréo 2 (p. 132)	PLAYER^1) / \ VCR^2)
		ST1 ▲ ST2
A/V → DV OUT ^3)	● OFF	Emission d'images et de sons numériques au format analogique à l'aide de votre caméscope	VCR
	ON	Emission d'images et de sons analogiques au format numérique à l'aide de votre caméscope (p. 238)
NTSC PB	● ON PAL TV	Lecture sur un téléviseur à système PAL d'une cassette enregistrée avec le système couleur NTSC	PLAYER^1) / \ VCR^2)
	NTSC 4.43	Lecture d'une cassette enregistrée au format couleur NTSC sur un téléviseur en mode NTSC 4.43
LCD/VF SET
LCD B.L.	● BRT NORMAL	Réglage normal de la luminosité de l'écran LCD	PLAYER^1) / \ VCR^2)
	BRIGHT	Augmentation de la luminosité de l'écran LCD	CAMERA MEMORY ^3)
LCD COLOUR	—	Réglage de la couleur de l'écran LCD avec ↓/↑	PLAYER^1) / \ VCR^2)
		Faible intensité ← Forte intensité	CAMERA MEMORY ^3)
VF B.L.	● BRT NORMAL	Réglage normal de la luminosité de l'écran du viseur	PLAYER^1) / \ VCR^2)
	BRIGHT	Augmentation de la luminosité de l'écran du viseur	CAMERA MEMORY ^3)

^1) DCR-TRV12E/TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E
3) DCR-TRV22E/TRV33E

Remarque sur NTSC PB

Lors de la lecture d'une cassette sur un téléviseur multi-système, sélectionnez le meilleur mode lors de la lecture de l'image sur le téléviseur.

Remarques sur les modes LCD B.L. et VF B.L.

• Lorsque vous sélectionnez BRIGHT, l'autonomie de la batterie est réduite d'environ 10 % pendant l'enregistrement.
• Lorsque vous utilisez une source d'alimentation autre que la batterie, BRIGHT est automatiquement sélectionné.

Lors du réglage de LCD B.L., LCD COLOUR et VF B.L.

L'image enregistrée n'est pas affectée.

Icône/Elément	Mode	Signification	Commutateur POWER
MEM SET 11)
STILL SET
BURST2)	● OFF	Pas d'enregistrement continu	MEMORY
	NORMAL	Prise de vue de 4 à 13 images en continu (p. 154)
	EXP BRKTG	Prise de vue de 3 images en continu avec différentes expositions
QUALITY	● FINE	Prise de vue d'images fixes dans un mode de grande qualité d'image (p.147)	VCRMEMORY
	STANDARD	Prise de vue d'images fixes dans un mode de qualité d'image standard
IMAGESIZE2)	● 1152 × 864	Prise de vue d'images fixes de taille 1152×864 (p. 148)	MEMORY
	640 × 480	Prise de vue d'images fixes de taille 640 × 480
MOVIE SET
IMAGESIZE	● 320 × 240	Prise de vue d'images animées de taille 320 × 240 (p. 150)	VCRMEMORY
	160 × 112	Prise de vue d'images animées de taille 160 × 112
REMAIN	● AUTO	Affichage de la quantité de mémoire restante sur le « Memory Stick » dans les cas suivants :Pendant 5 secondes après que le commutateur POWER a été réglé sur MEMORY ou VCRPendant 5 secondes après que le commutateur POWER a été réglé sur MEMORY ou VCR et après l'insertion du « Memory Stick »Lorsque la capacité de mémoire restante du « Memory Stick » est inférieure à 2 minutes après le réglage du commutateur POWER sur MEMORYPendant 5 secondes à partir du début de l'enregistrement d'images animéesPendant 5 secondes après la fin de l'enregistrement d'images animées	VCRMEMORY
	ON	Affichage permanent de la quantité de mémoire restante sur le « Memory Stick »
NEW FOLDER	● ADD	Création d'un nouveau dossier	MEMORY
	RETURN	Annulation de la création d'un nouveau dossier
REC FOLDER	—	Modification de la destination de rangement des fichiers d'images	MEMORY
FILE NO.	● SERIES	Attribution de numéros en séquence aux fichiers, même si le « Memory Stick » est remplacé.Cependant, lorsqu'un nouveau dossier est créé ou que le dossier dans lequel les images sont enregistrées est changé, la séquence de numérotation des fichiers est ramenée à zéro.	VCRMEMORY
	RESET	Réinitialisation de la numérotation des fichiers à chaque fois que le « Memory Stick » est remplacé

^1) DCR-TRV22E/TRV33E uniquement
^2) DCR-TRV33E uniquement

Lors de la sélection de la qualité d'image

Le nombre d'images pouvant être enregistrées avec la qualité d'image sélectionnée s'affiche à l'écran.

(Suite à la page suivante)

Icône/Elément	Mode	Signification	Commutateur POWER
MEM SET 21)
SLIDE SHOW	RETURN	Pour annuler le diaporama	MEMORY
	● ALL FILES	Lecture en continu de toutes les images du « Memory Stick » en diaporama
	FOLDER ^2)	Lecture de toutes les images du dossier de lecture sélectionné, en diaporama
INT. R -STL	ON	Activation de l'enregistrement de photos pas intervalles (p. 164)	MEMORY
	● OFF	Désactivation de l'enregistrement de photos par intervalles
	SET	Réglage de INTERVAL pour l'enregistrement de photos par intervalles
DELETE ALL	● RETURN	Annulation de la suppression de toutes les images	MEMORY
	ALL FILES	Suppression de toutes les images non protégées (p. 194)
	FOLDER ^2)	Suppression de toutes les images dans le dossier de lecture sélectionné
FORMAT	● RETURN	Annulation du formatage	MEMORY
	OK	Formatage d'un « Memory Stick » inséréLe formatage efface toutes les informations contenues sur le « Memory Stick »Vérifiez le contenu du « Memory Stick » avant de le formater.Sélectionnez FORMAT, puis appuyez sur EXEC.2. Sélectionnez OK, puis appuyez sur EXEC.3. Appuyez sur EXEC lorsque l'indicateur EXECUTE s'affiche.L'indicateur FORMATTING clignote pendant le formatage.Lorsque le formatage est terminé, l'indicateur COMPLETE apparaît.

^1) DCR-TRV22E/TRV33E uniquement
^2) Le nom de dossier s'affiche dans □□□.

Remarques sur le formatage

- N'effectuez aucune des opérations suivantes pendant que l'indicateur FORMATTING est affiché :

– mettre l'interrupteur POWER sur une autre position
- appuyer sur des touches
- éjecter le « Memory Stick ».
- Le « Memory Stick » fourni avec votre caméscope a été formaté en usine. Il n'est pas nécessaire de le formater avec votre caméscope.

• Vous ne pouvez pas formater le « Memory Stick » si l'onglet de protection en écriture du « Memory Stick » est réglé sur LOCK.
• Formatez le « Memory Stick » si l'indicateur « FORMAT ERROR » s'affiche.
• Le formatage efface les échantillons d'images sur le « Memory Stick ».
• Le formatage efface les données d'images protégées sur le « Memory Stick ».
• Le formatage supprime tous les dossiers qui viennent d'être créés.

Modification des réglages de menu

Icône/Elément	Mode	Signification	Commutateur POWER
CIII CM SET
TITLE	—	Superposition d’un titre ou création de votre propre titre (pp. 133 et 136)	PLAYER^1) / \ VCR^2) \ CAMERA
TITLEERASE	—	Suppression du titre superposé (p. 135)	PLAYER^1) / \ VCR^2) \ CAMERA
TITLE DSPL	● ON	Affichage du titre superposé	PLAYER^1) / \ VCR^2)
	OFF	Pas d’affichage du titre (p. 134)
CM SEARCH ^3)	● ON	Recherche à l’aide de la mémoire de cassette (pp. 98, 100 et 103)	PLAYER^1) / \ VCR^2)
	OFF	Recherche sans l’aide de la mémoire de cassette (pp. 101 et 104)
TAPE TITLE	—	Création d’une étiquette pour une cassette (p. 138)	PLAYER^1) / \ VCR^2) \ CAMERA
ERASE ALL	● RETURN	Pour annuler la suppression de toutes les données	PLAYER^1) / \ VCR^2) \ CAMERA
	OK	Suppression de toutes les données dans la mémoire de cassette (p. 140)

^1) DCR-TRV12E/TRV14E
2) DCR-TRV19E/TRV22E/TRV33E
^3) DCR-TRV14E/TRV19E/TRV22E/TRV33E

(Suite à la page suivante)

Icône/Elément	Mode	Signification	Commutateur POWER
TAPE SET
REC MODE	● SP	Réalisation d'une prise de vue en mode SP (lecture standard)	PLAYER^1) / \ VCR^2)
	LP	Afin d'augmenter la durée d'enregistrement de 1,5 fois le mode SP	CAMERA
AUDIO MODE	● 12BIT	Prise de vue en mode 12 bits (son stéréo double)	VCR^3) \ CAMERA
	16BIT	Prise de vue en mode 16 bits (son stéréo unique de qualité supérieure)
REMAIN	● AUTO	Affichage de la longueur de bande restante :Pendant environ huit secondes après le réglage du commutateur POWER sur PLAYER^1)/VCR^2) ou CAMERA et après l'insertion d'une cassette, votre caméscope calcule la longueur de bande restantePendant environ huit secondes après que DSPL/BATT INFO a été pressée deux foisPendant environ huit secondes après le réglage du commutateur POWER sur PLAYER^1)/VCR^2) et la pression sur ▶II	PLAYER^1) / \ VCR^2)
	ON	Affichage permanent de l'indicateur de longueur de bande restante
FRAME REC	● OFF	Désactivation du mode d'enregistrement image par image	CAMERA
	ON	Activation du mode d'enregistrement image par image (p. 89)
INT. REC	ON	Activation de l'enregistrement par intervalles (p. 87)	CAMERA
	● OFF	Désactivation de l'enregistrement par intervalles
	SET	Réglage de INTERVAL et REC TIME pour un enregistrement par intervalles

^1) DCR-TRV12E/TRV14E
2) DCR-TRV19E/TRV22E/TRV33E
3) DCR-TRV22E/TRV33E

Remarques sur le mode LP

• Lorsque vous enregistrez une cassette en mode LP sur votre caméscope, il est recommandé de lire cette cassette sur le même caméscope. Lors de la lecture de la cassette sur un autre caméscope ou magnétoscope, des parasites peuvent apparaître au niveau de l'image ou du son.

• Afin que vous profitiez au maximum de votre caméscope, nous recommandons l'utilisation des cassettes vidéo Sony Excellence/Master mini DV pour l'enregistrement en mode LP.

• Le doublage audio est impossible sur une cassette enregistrée en mode LP. Utilisez le mode SP pour la cassette sur laquelle vous souhaitez faire un doublage audio.

• Lorsque vous enregistrez une même cassette dans les modes SP et LP ou si vous enregistrez certaines scènes en mode LP, l'image en cours de lecture peut être déformée ou le code temporel peut ne pas être inscrit correctement entre les scènes.

Remarques sur la fonction AUDIO MODE

• Le doublage audio est impossible sur une cassette enregistrée en mode 16 bit.
• Lors de la lecture d'une cassette enregistrée en mode 16 bits, vous ne pouvez pas régler la balance en mode AUDIO MIX.

Icône/Elément	Mode	Signification	Commutateur POWER
SETUP MENU
CLOCK SET	—	Réglage de la date ou de l'heure (p. 31)	CAMERA (MEMORY)^1)
USB STREAM	● OFF	Désactivation de la fonction USB Streaming	PLAYER^2) / (VCR)^3) (CAMERA)
	ON	Activation de la fonction USB Streaming
LANGUAGE	● ENGLISH	Affichage des indicateurs d'information en anglais	PLAYER^2) / (VCR)^3) (CAMERA (MEMORY)^1)
	FRANÇAIS^4)	Affichage des indicateurs d'information en français
	ESPAÑOL^4)	Affichage des indicateurs d'information en espagnol
	PORTUGUÊS^4)	Affichage des indicateurs d'information en portugais
	DEUTSCH^4)	Affichage des indicateurs d'information en allemand
	ITALIANO^4)	Affichage des indicateurs d'information en italien
	ΕΛΛΗΝΙΚΑ^4)	Affichage des indicateurs d'information en grec
	中文[COMP]^5)	Affichage des indicateurs d'information en chinois traditionnel
	中文[SIMP]^5)	Affichage des indicateurs d'information en chinois simplifié
DEMO MODE	● ON	Affichage de l'écran de démonstration	CAMERA
	OFF	Désactivation du mode de démonstration

^1) DCR-TRV22E/TRV33E
2) DCR-TRV12E/TRV14E
3) DCR-TRV19E/TRV22E/TRV33E
^4) Modèles destinés à l'Europe
^5) Modèles destinés à d'autres pays/régions

Remarques sur la fonction DEMO MODE

• Vous ne pouvez pas sélectionner DEMO MODE lorsqu'une cassette ou un « Memory Stick » (DCR-TRV22E/TRV33E uniquement) est inséré dans votre caméscope.
• Lorsque NIGHTSHOT est réglé sur ON, l'indicateur « NIGHTSHOT » apparaît à l'écran et vous ne pouvez pas sélectionner DEMO MODE dans les réglages de menu.
• Si vous appuyez sur l'écran tactile pendant la démonstration, celle-ci s'arrête puis redémarre après environ 10 minutes.

- Le réglage par défaut de DEMO MODE est STBY (attente) et la démonstration démarre environ 10 minutes après le réglage du commutateur POWER sur CAMERA sans qu'une cassette ou un « Memory Stick » (DCR-TRV22E/TRV33E uniquement) ne soit inséré.

Pour désactiver la démonstration, insérez une cassette, réglez le commutateur POWER sur n'importe quel réglage autre que CAMERA ou réglez DEMO MODE sur OFF. Pour ramener le réglage sur STBY (attente), laissez DEMO MODE sur ON dans les réglages de menu, réglez le commutateur POWER sur OFF (CHG), puis réglez-le de nouveau sur CAMERA.

(Suite à la page suivante)

Icône/Elément	Mode	Signification	Commutateur POWER
ETC OTHERS
DATA CODE ^1) (sur latélécommande)	● DATE/CAM	Affichage de la date, de l'heure et de divers réglages en cours de lecture lorsque vous appuyez sur la touche DATA CODE de la télécommande (p. 56)	PLAYER^2) / \ VCR^3) \ MEMORY^4)
	DATE	Affichage de la date et de l'heure, lorsque vous appuyez sur DATA CODE sur la télécommande pendant la lecture
WORLD TIME	—	Réglage de l'horloge à l'heure locale. Appuyez sur ↓/↑ pour établir un décalage horaire. L'heure affichée à l'horloge est modifiée selon le décalage indiqué. Si vous indiquez 0 comme décalage horaire, l'heure initiale est rétablie.	CAMERA \ MEMORY^4)
BEEP	● MELODY	Emission de la mélodie au début ou à la fin de l'enregistrement ou lorsque votre caméscope fonctionne de manière inhabituelle	PLAYER^2) / \ VCR^3) \ CAMERA \ MEMORY^4)
	NORMAL	Emission du bip sonore au lieu de la mélodie
	OFF	Annulation de la mélodie, du bip et du son de l'obturateur
COMMANDER ^1)	● ON	Activation de la télécommande fournie avec votre caméscope	PLAYER^2) / \ VCR^3) \ CAMERA \ MEMORY^4)
	OFF	Désactivation de la télécommande afin d'éviter les opérations de télécommande indésirables effectuées depuis la télécommande d'un autre magnétoscope
DISPLAY	● LCD	Affichage sur l'écran LCD et dans le viseur	PLAYER^2) / \ VCR^3) \ CAMERA \ MEMORY^4)
	V-OUT/LCD	Affichage sur l'écran du téléviseur, sur l'écran LCD et dans le viseur

1) DCR-TRV14E/TRV19E/TRV22E/TRV33E
^2) DCR-TRV12E/TRV14E
3) DCR-TRV19E/TRV22E/TRV33E
^4) DCR-TRV22E/TRV33E

Remarque

Si vous appuyez sur DSPL/BATT INFO alors que DISPLAY est réglé sur V-OUT/LCD dans les réglages de menu, l'image provenant du téléviseur ou du magnétoscope ne s'affiche pas sur l'écran LCD même si votre caméscope est raccordé aux sorties du téléviseur ou du magnétoscope.

Icône/Elément	Mode	Signification	Commutateur POWER
ETC OTHERS
REC LAMP	● ON	Activation du voyant de tournage à l'avant du caméscope	CAMERA MEMORY^1)
	OFF	Désactivation du voyant de tournage, afin que le sujet ne se rende pas compte que l'enregistrement est en cours
VIDEO EDIT	● RETURN^1)	Annulation du montage numérique d'un programme	PLAYER^2) / VCR^3)
	TAPE^1)	Réalisation de programmes et montage numérique de programmes sur la cassette (p. 111)
	MEMORY^1)	Réalisation de programmes et montage numérique de programmes sur le « Memory Stick » (p. 175)

^1) DCR-TRV22E/TRV33E
^2) DCR-TRV12E/TRV14E
^3) DCR-TRV19E/TRV22E/TRV33E

Lors de la prise de vue d'un sujet rapproché

Lorsque REC LAMP est réglé sur ON, la lumière rouge du voyant de tournage situé à l'avant du caméscope peut être réfléchie par le sujet si celui-ci est très proche. Si c'est le cas, il est recommandé de régler REC LAMP sur OFF.

Lorsque l'appareil a été débranché de la source d'alimentation pendant plus de 5 minutes

Les fonctions PROGRAM AE, FLASH LVL, AUDIO MIX, WHT BAL, HiFi SOUND et COMMANDER (sauf pour le DCR-TRV12E) sont rétablies à leurs réglages par défaut. Les autres éléments de menu sont gardés en mémoire même lorsque la source d'alimentation est retirée.

— Troubleshooting —

Types de problèmes et leurs solutions

Si vous rencontrez un problème pendant l'utilisation de votre caméscope, utilisez le tableau suivant pour essayer de remédier au problème. Si le problème persiste, déconnectez l'appareil de la source d'alimentation et contactez votre revendeur Sony. Si « C:□□:□□ » s'affiche à l'écran, la fonction de code d'autodiagnostic a fonctionné. Reportez-vous à la page 281.

* DCR-TRV22E/TRV33E uniquement
Pendant l'enregistrement

Problème	Cause et/ou Solution
La touche START/STOP ne fonctionne pas.	Le commutateur POWER n'est pas réglé sur CAMERA.→ Réglez-le sur CAMERA (pp. 17 et 36).Votre caméscope s'éteint automatiquement pour empêcher la batterie de s'épuiser et pour protéger la bande lorsque le caméscope est resté en mode d'attente d'enregistrement pendant plus de 5 minutes.→ Réglez le commutateur POWER sur OFF (CHG), puis sur CAMERA.La cassette est arrivée en fin de bande.Rembobinez la cassette ou insérez-en une nouvelle (pp. 16 et 53).Le taquet d'interdiction en écriture est réglé sur SAVE.Utilisez une cassette neuve ou faites coulisser l'onglet (p. 287).La cassette est collée au tambour (condensation).→ Retirez la cassette et laissez reposer votre caméscope pendant au moins une heure afin de l'acclimater aux conditions ambiantes (p. 296).
L'appareil se met hors tension.	Votre caméscope s'éteint automatiquement pour empêcher la batterie de s'épuiser et pour protéger la cassette lorsque le caméscope est resté en mode d'attente d'enregistrement pendant plus de 5 minutes.→ Réglez le commutateur POWER sur OFF (CHG), puis sur CAMERA.La batterie est épuisée ou presque.Installez une batterie pleine.
L'image dans le viseur n'est pas claire.	Le viseur n'est pas déployé.→ Déployez le viseur (p. 43).L'oculaire n'est pas réglé.→ Réglez l'oculaire (p. 43).
La fonction SteadyShot n'est pas disponible.	STEADYSHOT est réglé sur OFF dans les réglages de menu.→ Réglez-le sur ON (p. 253).
La fonction d'autofocus ne fonctionne pas.	Le caméscope est réglé sur le mode de mise au point manuelle.Appuyez sur FOCUS pour revenir en mode d'autofocus (p. 84).Les conditions de prise de vue ne conviennent pas au mode d'autofocus.→ Réglez manuellement la mise au point (p. 84).
L'image ne s'affiche pas dans le viseur.	Le panneau LCD est ouvert.Fermez le panneau LCD.
Une bande verticale s'affiche lors de la prise de vue d'un sujet tel que des lumières ou la flamme d'une bougie sur un arrière-plan sombre.	Le contraste entre le sujet et l'arrière-plan est trop important. Il ne s'agit pas d'un problème de fonctionnement.
Une bande verticale s'affiche lors de la prise de vue d'un sujet très lumineux.	Il ne s'agit pas d'un problème de fonctionnement.
Des petits points blancs, rouges, bleus ou verts apparaissent à l'écran.	SLOW SHTR, Super NightShot* ou Colour Slow Shutter* est activé. Il ne s'agit pas d'un problème de fonctionnement.
Une image inconnue s'affiche à l'écran.	Si dix minutes s'écoulent après que vous avez réglé le commutateur POWER sur CAMERA ou que DEMO MODE est réglé sur ON dans les réglages de menu sans qu'une cassette ou un « Memory Stick »* ne soit inséré, votre caméscope démarre automatiquement la démonstration.Insérez une cassette ou un « Memory Stick »* ou appuyez sur l'écran LCD. La démonstration s'arrête. Vous pouvez également régler DEMO MODE sur OFF dans les réglages de menu (p. 259).
Les couleurs de l'image enregistrée sont incorrectes ou peu naturelles.	La fonction NIGHTSHOT est réglée sur ON.Réglez-la sur OFF (p. 47).
L'image apparaît trop lumineuse et le sujet ne s'affiche pas à l'écran.	La fonction NIGHTSHOT est réglée sur ON alors que la prise de vue se fait dans un endroit très lumineux.Réglez-la sur OFF (p. 47).La fonction de compensation de contre-jour est active.Désactivez-la (p. 46).
Le déclic de l'obturateur ne retentit pas.	Le BEEP est réglé sur OFF dans les réglages de menu.Réglez-le sur MELODY ou NORMAL (p. 260).
Des bandes noires apparaissent lors de la prise de vue de l'écran d'un téléviseur ou d'un ordinateur.	Réglez STEADYSHOT sur OFF dans les réglages de menu (p. 253).
Un flash externe (en option) ne fonctionne pas.	L'alimentation du flash externe (en option) est désactivée ou la source d'alimentation n'est pas installée.Mettez le flash externe (en option) sous tension ou installez la source d'alimentation.2 flashes externes (en option) ou plus sont fixés.Un seul flash externe (en option) peut être fixé.
Un tremblement ou un changement de couleur se produit.	PORTRAIT ou SPORTS sous PROGRAM AE est activé lors de l'enregistrement sous un tube à décharge tel qu'une lampe fluorescente, à vapeurs de sodium ou à vapeurs de mercure.Réglez PROGRAM AE sur AUTO dans les réglages de menu.

Pendant la lecture

Problème	Cause et/ou Solution
La lecture est impossible.	• La cassette est arrivée en fin de bande.→ Rembobinez la cassette (p. 53).
Des lignes horizontales apparaissent sur l'image ou l'image en cours de lecture n'est pas claire ou ne s'affiche pas.	• La tête vidéo est peut-être sale.→ Nettoyez les têtes avec la cassette de nettoyage (en option) (p. 297).
Aucun son ou seuls des sons faibles se font entendre lors de la lecture d'une cassette.	• Une cassette stéréo est lue alors que HiFi SOUND est réglé sur 2 dans les réglages de menu.→ Réglez HiFi SOUND sur STEREO (p. 254).• Le volume est réglé au minimum.→ Augmentez le volume (p. 52).• AUDIO MIX est réglé sur le côté ST2 dans les réglages de menu.→ Réglez AUDIO MIX (p. 254).
Le son est irrégulier.	• La tête vidéo est peut-être sale.→ Nettoyez les têtes avec la cassette de nettoyage (en option) (p. 297).
L'affichage de la date d'enregistrement et la recherche par date ne fonctionnent pas.*	• La cassette n'est pas dotée d'une mémoire de cassette.→ Utilisez une cassette dotée d'une mémoire de cassette (p. 100).• CM SEARCH est réglé sur OFF dans les réglages de menu.→ Réglez-le sur ON (p. 257).• La cassette présente une section vierge entre des sections enregistrées (p. 102).
La recherche par titre ne fonctionne pas.*	• La cassette n'est pas dotée d'une mémoire de cassette.→ Utilisez une cassette dotée d'une mémoire de cassette (p. 98).• CM SEARCH est réglé sur OFF dans les réglages de menu.→ Réglez-le sur ON (p. 257).• Il n'y a pas de titre dans la cassette.→ Superposez les titres (p. 133).• La cassette présente une section vierge entre des sections enregistrées (p. 99).
Le nouveau son ajouté à la cassette enregistrée n'est pas audible.	• AUDIO MIX est réglé sur le côté ST1 dans les réglages menu.→ Réglez AUDIO MIX (p. 254).
Le titre ne s'affiche pas.	• TITLE DSPL est réglé sur OFF dans les réglages de menu.→ Réglez-le sur ON (p. 257).

* Sauf pour le DCR-TRV12E
(Suite à la page suivante)

Pendant l'enregistrement et la lecture

Problème	Cause et/ou Solution
Le lecteur ne se met pas sous tension.	La batterie n’est pas installée ou elle est vide ou presque vide.Remplacez-la par une batterie chargée (pp. 24 et 25).L’adaptateur secteur n’est pas branché à une prise murale.Branchez l’adaptateur secteur sur une prise murale (p. 16).
La recherche de fin ne fonctionne pas.	La cassette a été éjectée après l’enregistrement si une cassette sans mémoire de cassette était utilisée (p. 50).Rien n’est enregistré sur la nouvelle cassette (p. 50).
La recherche de fin ne fonctionne pas correctement.	La cassette contient une portion vierge au début ou au milieu (p. 51).
La batterie se décharge rapidement.	La température ambiante est trop basse.La batterie n’est pas pleine.Chargez de nouveau la batterie complètement (p. 25).La batterie est épuisée et ne peut pas être rechargée.Remplacez-la par une batterie neuve (p. 291).
L’indicateur d’autonomie de la batterie n’indique pas le temps d’autonomie correct.	Vous avez utilisé la batterie dans un environnement extrêmement chaud ou froid pendant une période prolongée.La batterie est épuisée et ne peut pas être rechargée.Remplacez-la par une batterie neuve (p. 291).La batterie n’est pas pleine.Installez une batterie pleine (pp. 24 et 25).L’autonomie de la batterie indiquée n’est pas correcte.Rechargez la batterie au maximum de manière à ce que l’indicateur d’autonomie de la batterie indique la valeur correcte (p. 290).
L’alimentation est coupée alors que le voyant d’autonomie de la batterie indique que la batterie est suffisamment chargée pour pouvoir fonctionner.	L’autonomie de la batterie indiquée n’est pas correcte.Rechargez la batterie au maximum de manière à ce que l’indicateur d’autonomie de la batterie indique la valeur correcte (p. 290).
Impossible d’éjecter la cassette du logement.	La source d’alimentation est débranchée.Connectez-la solidement (pp. 16 et 25).La batterie est vide.Utilisez une batterie chargée (pp. 24 et 25).
Les indicateurs □ et ▲ clignotent et seule la fonction d’éjection de cassette fonctionne.	De la condensation s’est formée.Retirez la cassette et laissez reposer votre caméscope pendant au moins une heure afin de l’acclimater aux conditions ambiantes (p. 296).
L’indicateur CIII ne s’affiche pas lors de l’utilisation d’une cassette dotée de la fonction de mémoire de cassette.	Le connecteur plaqué or de la cassette est sale ou poussièreux.Nettoyez le connecteur plaqué or (p. 287).
L’indicateur de longueur de bande restante n’est pas affiché.	La fonction REMAIN est réglée sur AUTO dans les réglages de menu.Réglez-la sur ON pour afficher en permanence l’indicateur de longueur de bande restante (p.258).

Lors de l'utilisation du caméscope avec un « Memory Stick » (DCR-TRV22E/TRV33E uniquement)

Problème	Cause et/ou Solution
Le « Memory Stick » ne fonctionne pas.	Le commutateur POWER n’est pas réglé sur MEMORY.→ Réglez-le sur MEMORY (p. 19).Le « Memory Stick » n’est pas inséré.→ Insérez un « Memory Stick » (pp. 18, 146).
La fonction d’enregistrement ne fonctionne pas.	Le « Memory Stick » est déjà plein.Supprimez les images superflues et recommencez l’enregistrement (p. 192).Le « Memory Stick » inséré n’est pas formaté correctement.Formatez le « Memory Stick » sur votre caméscope ou utilisez un autre « Memory Stick » (pp. 141 et 256).L’onglet de protection en écriture du « Memory Stick » est réglé sur LOCK.Déverrouillez l’onglet (p. 142).Il est impossible d’enregistrer des données dans le dossier 100MSDCF. Il est réservé aux données de lecture.
Impossible de supprimer une image.	L’image est protégée.Désactivez la protection de l’image (p. 190).L’onglet de protection en écriture du « Memory Stick » est réglé sur LOCK.Déverrouillez l’onglet (p. 142).Vous avez essayé de supprimer plus de 100 images d’un seul coup.Vous pouvez sélectionner d’un seul coup jusqu’à 100 images sur l’écran INDEX (p. 193).
Vous ne pouvez formater le « Memory Stick ».	L’onglet de protection en écriture du « Memory Stick » est réglé sur LOCK.Déverrouillez l’onglet (p. 142).
La suppression de toutes les images est impossible.	L’onglet de protection en écriture du « Memory Stick » est réglé sur LOCK.Déverrouillez l’onglet (p. 142).
Vous ne pouvez pas protéger l’image.	L’onglet de protection en écriture du « Memory Stick » est réglé sur LOCK.Déverrouillez l’onglet (p. 142).L’écran d’index ne s’affiche pas.Appuyez sur INDEX pour afficher l’écran d’index, puis activez la protection de l’image (p. 190).

(Suite à la page suivante)

Problème	Cause et/ou Solution
Vous ne pouvez pas attribuer de marque d’impression à l’image fixe.	L’onglet de protection en écriture du « Memory Stick » est réglé sur LOCK.→ Déverrouillez l’onglet (p. 142).L’écran d’index ne s’affiche pas.→ Appuyez sur INDEX pour afficher l’écran d’index, puis enregistrez une marque d’impression (p. 197).Vous essayez d’inscrire une marque d’impression sur une image animée.→ Il est impossible d’ajouter des marques d’impression sur des images animées.Des marques d’impression sont inscrites sur 999 fichiers.→ Impossible d’ajouter de marques d’impression sur plus de 999 fichiers.
Impossible de redimensionner l’image (DCR-TRV33E uniquement).	Les images enregistrées à l’aide d’autres caméscopes ne peuvent pas être redimensionnées.
Vous ne pouvez pas effectuer la lecture d’images en taille réelle.	Il est possible que vous ne soyez pas en mesure de lire des images à leur taille réelle lorsque vous essayez de lire des images enregistrées par un autre appareil. Il ne s’agit pas d’un problème de fonctionnement.
Vous ne pouvez pas effectuer la lecture des données d’image.	Votre caméscope peut ne pas pouvoir lire certaines images traitées sur un ordinateur ou dont les noms de dossiers ou de fichiers ont été modifiés sur un ordinateur.Si vous enregistrez des images avec un autre appareil, les images peuvent ne pas être lues normalement sur votre caméscope.

Autres

Problème	Cause et/ou Solution
Aucun titre n'est enregistré.	La cassette n'est pas dotée d'une mémoire de cassette.→ Utilisez une cassette comportant une mémoire de cassette (p. 133).La mémoire de la cassette est saturée.→ Effacez les titres superflus (p. 135).La cassette est réglée pour éviter tout effacement accidentel.→ Le taquet d'interdiction en écriture est réglé sur REC (p. 287).La cassette contient une portion vierge entre les portions enregistrées.→ Superposez le titre à la position enregistrée (p. 133).
Aucune étiquette de cassette n'est enregistrée.	La cassette n'est pas dotée d'une mémoire de cassette.→ Utilisez une cassette comportant une mémoire de cassette (p. 138).La mémoire de la cassette est saturée.→ Effacez toutes données superflues (p. 139).La cassette est réglée pour éviter tout effacement accidentel.→ Le taquet d'interdiction en écriture est réglé sur REC (p. 287).
Le montage numérique d'un programme sur une cassette ne fonctionne pas.	Le sélecteur d'entrée du magnétoscope n'est pas réglé correctement.→ Réglez correctement le sélecteur, puis vérifiez le branchement entre le magnétoscope et votre caméscope (p. 106, 120).Votre caméscope est raccordé à un appareil DV de marque autre que Sony à l'aide du câble i.LINK.→ Réglez-le sur IR (p. 111).Vous essayez de régler un programme sur une portion vierge de la cassette.→ Réglez de nouveau le programme sur une partie enregistrée de la cassette (p. 117).La synchronisation de votre caméscope et du magnétoscope n'est pas réglée.→ Réglage de la synchronisation du magnétoscope (p. 115).Le code IR SETUP n'est pas correct.→ Réglez le code correct (p. 114).
Le montage numérique d'un programme sur un « Memory Stick » ne fonctionne pas (DCR-TRV22E/TRV33E uniquement).	Vous essayez de régler un programme sur une portion vierge de la cassette.→ Réglez de nouveau le programme sur une partie enregistrée de la cassette (p. 173).
La télécommande fournie avec votre caméscope ne fonctionne pas (sauf pour le DCR-TRV12E).	COMMANDER est réglé sur OFF dans les réglages de menu.→ Réglez-le sur ON (p. 260).Un obstacle empêche le passage des rayons infrarouges.→ Eliminez l'obstacle.Les piles sont insérées à l'envers dans le logement de piles (la polarité + – ne correspondant pas aux marques + et –).→ Insérez les piles en respectant la polarité (p. 315).Les piles sont à plat.→ Remplacez-les par des neuves (p. 315).
L'image provenant d'un téléviseur ou d'un magnétoscope ne s'affiche pas à l'écran, même si votre caméscope est raccordé aux sorties du téléviseur ou du magnétoscope (DCR-TRV19E/TRV22E/TRV33E uniquement).	DISPLAY est réglé sur V-OUT/LCD dans les réglages de menu.→ Réglez-le sur LCD (p. 260).
La mélodie ou le bip sonore retentit pendant 5 secondes.	De la condensation s'est formée.Retirez la cassette et laissez reposer votre caméscope pendant au moins une heure afin de l'acclimater aux conditions ambiantes (p. 296).Des problèmes de fonctionnement se sont produits au niveau de votre caméscope.Ejectez la cassette et insérez-la de nouveau, puis faites fonctionner votre caméscope.
Aucune fonction ne fonctionne bien que l'appareil soit sous tension.	Débranchez l'adaptateur secteur de la prise ou retirez la batterie, attendez environ une minute, puis rétablissez l'alimentation. Mettez l'appareil sous tension. Si les fonctions n'agissent toujours pas, appuyez sur RESET avec un objet pointu. (Lorsque vous appuyez sur RESET, tous les réglages sont rétablis à leurs valeurs par défaut, y compris la date et l'heure.) (p. 309)
Lorsque vous réglez le commutateur POWER sur VCR ou OFF (CHG), si vous déplacez le caméscope, il se peut que vous entendiez une série de claquements provenant de l'intérieur du caméscope (DCR-TRV33E uniquement).	Cela vient du fait que certaines fonctions utilisent un mécanisme linéaire. Il ne s'agit pas d'un problème de fonctionnement.
Pendant la charge de la batterie, aucun indicateur ne s'affiche.	La batterie n'est pas installée correctement.Installez-la correctement (p. 24).
Vous ne pouvez pas charger la batterie.	Le commutateur POWER n'est pas réglé sur OFF (CHG).Réglez-le sur OFF (CHG) (p. 25).
La batterie se vide rapidement, même si l'indicateur d'autonomie de la batterie indique qu'elle est pleine.	Chargez de nouveau la batterie complètement (p. 25).
Pendant la charge de la batterie, le voyant de charge (CHG) clignote.	La batterie n'est pas installée correctement.Installez-la correctement (p. 24).La batterie est défectueuse.Contactez votre revendeur Sony ou un centre de service après-vente Sony agréé.
Les boutons ne s'affichent pas sur l'écran tactile.	La touche DSPL/BATT INFO a été enfoncée.Appuyez doucement sur l'écran LCD.Appuyez sur DSPL/BATT INFO sur le caméscope ou sur DISPLAY sur la télécommande (sauf pour le DCR-TRV12E, p. 54).
Les boutons de l'écran LCD ne fonctionnent pas.	Réglez l'écran (CALIBRATION) (p. 300).
Les données d'image ne peuvent pas être transférées sur votre ordinateur par la connexion USB.	Le câble USB a été connecté avant que l'installation du pilote USB ne soit terminée.Désinstallez le pilote USB mal installé et réinstallez-le (pp. 206 et 213).USB STREAM est réglé sur OFF dans les réglages de menu.Réglez-le sur ON (p. 259).
Impossible de retirer la cassette, même si le couvercle du logement de cassette est ouvert.	De la condensation a commencé à se former dans votre caméscope (p. 296).
La cassette ne peut pas être éjectée.	Retirez la batterie, puis réinstallez-la (p. 24).

Code d'autodiagnostic

Votre caméscope dispose d'une fonction de code d'autodiagnostic.

Cette fonction permet d'afficher sur l'écran LCD ou le viseur l'état du caméscope sous forme d'un code à 5 caractères (une lettre et des numéros). Si un code à 5 caractères s'affiche, vérifiez la liste de codes suivante. Les 2 derniers numéros (indiqués par □□) diffèrent selon l'état de votre caméscope.

Ecran LCD ou viseur

Code d'autodiagnostic

• C:□□:□□

Vous pouvez réparer vous-même votre caméscope.

• E:□□:□□

Contactez votre revendeur Sony ou un centre de service après-vente Sony agréé.

Code à 5 caractères	Cause et/ou Solution
C:04:□□	La batterie utilisée n’est pas une batterie « InfoLITHIUM ».→ Utilisez une batterie « InfoLITHIUM » (pp. 25 et 288).
C:21:□□	De la condensation s’est formée.Retirez la cassette et laissez votre caméscope pendant au moins une heure afin de l’acclimater aux conditions ambiantes (p. 296).
C:22:□□	Les têtes vidéo sont sales.Nettoyez les têtes avec la cassette de nettoyage (en option) (p. 297).
C:31:□□C:32:□□	Un problème de fonctionnement autre que les problèmes ci-dessus que vous pouvez réparer vous-même s’est produit.Ejectez la cassette et insérez-la de nouveau, puis faites fonctionner votre caméscope. N’effectuez pas cette opération si de l’humidité commence à se condenser (p. 296).Débranchez le cordon d’alimentation de l’adaptateur secteur ou retirez la batterie. Après avoir rebranché la source d’alimentation, faites fonctionner votre caméscope.Remplacez la cassette.
E:20:□□E:61:□□E:62:□□	Un problème de fonctionnement que vous ne pouvez pas réparer vous-même s’est produit.Contactez votre revendeur Sony ou un centre de service après-vente Sony agréé et donnez-leur le code à 5 caractères.(p. ex E:61:10)

Si vous n'êtes pas en mesure de remédier au problème, même après plusieurs tentatives, contactez votre revendeur Sony ou le centre de service après-vente Sony agréé le plus proche.

Si des indicateurs s'affichent à l'écran, vérifiez les points suivants :

Reportez-vous aux pages entre parenthèses « ( ) » pour de plus amples informations.

101-0001 Indicateur d'avertissement concernant les fichiers ^2)

Clignotement lent :

• Le fichier est corrompu.
- Le fichier ne peut pas être lu.
- Vous essayez d'utiliser la fonction MEMORY MIX sur une image animée (p. 160).

C:21:00 Code d'autodiagnostic (p. 281)

La batterie est épuisée ou presque

Clignotement lent :

- La batterie est presque vide. En fonction des conditions de fonctionnement, ambiantes ou de l'état de la batterie, l'indicateur peut clignoter, même s'il reste encore environ 5 à 10 minutes d'autonomie.

De la condensation s'est formée ^1)

Clignotement rapide :

- Ejectez la cassette, réglez le commutateur POWER sur OFF (CHG) et laissez le caméscope pendant 1 heure avec le couvercle du logement de cassette ouvert (p. 296).

Indicateur d'avertissement concernant la mémoire de cassette ^1)

Clignotement lent :

- Aucune cassette dotée d'une mémoire de cassette n'a été insérée (p. 284).

Indicateur d'avertissement concernant le « Memory Stick » ^2)

Clignotement lent :

• Lorsque aucun « Memory stick » n'est inséré.
  Clignotement rapide :
• L'image ne peut pas être enregistrée sur un « Memory Stick ». ^1)

Indicateur d'avertissement concernant le formatage du « Memory Stick » ^1) ^2)

Clignotement rapide :

• Les données du « Memory Stick » sont corrompues (p. 146).
• Le « Memory Stick » n'est pas formaté correctement (p. 256).

[?] Indicateur d'avertissement concernant un « Memory Stick » incompatible ^1) 2)

Clignotement lent :

- Un « Memory Stick » incompatible est inséré.

Indicateur d'avertissement concernant la cassette

Clignotement lent :

• La cassette arrive en fin de bande.
• Aucune cassette n'est insérée. ^1)
• Le taquet d'interdiction en écriture de la cassette est réglé sur la position SAVE (p. 287). ^1)
  Clignotement rapide :
• La cassette est arrivée en fin de bande. ^1)

▲ Vous devez éjecter la cassette ^1)

Clignotement lent :

• Le taquet d'interdiction en écriture de la cassette est réglé sur la position SAVE (p. 287).
  Clignotement rapide :
• De la condensation s'est formée (p. 296).
• La cassette est arrivée en fin de bande.
• La fonction de code d'autodiagnostic est activée (p. 281).

L'image est protégée ^1) ^2)

Clignotement lent :

• L'image est protégée (p. 190).

Indicateur d'avertissement concernant le flash en option

Clignotement lent :

• Pendant la charge
  Clignotement rapide :
• La fonction d'affichage de code d'autodiagnostic est activée (p. 281). ^1)
• Il y a un problème avec le flash externe en option.

Indicateur d'avertissement concernant l'enregistrement d'images fixes

Clignotement lent :

• L'image fixe ne peut pas être enregistrée sur un « Memory Stick » (p. 63). ^2)
• L'image fixe ne peut pas être enregistrée sur la cassette (p. 65). ^3)

^1) Vous entendez la mélodie ou le bip.
2) DCR-TRV22E/TRV33E uniquement
^3) DCR-TRV12E/TRV14E/TRV19E uniquement

Messages d'avertissement

Si des messages s'affichent à l'écran, vérifiez les points suivants. Reportez-vous au numéro de page entre parenthèses « ( ) » pour de plus amples informations.

CLOCK SET	Réglez la date et l'heure (p. 31).
FOR "InfoLITHIUM"BATTERY ONLY	Utilisez une batterie « InfoLITHIUM » (p. 25).
CLEANING CASSETTE	Les têtes vidéo sont sales (p. 297).L'indicateur et le message « CLEANING CASSETTE »s'affichent l'un après l'autre à l'écran.
COPY INHIBIT4)	Vous avez essayé d'enregistrer une image protégée par unsignal de protection des droits d'auteur (p. 285).1)
FULL	La mémoire de cassette est saturée (pp. 135, 139 et 140).1)
16BIT	AUDIO MODE est réglé sur 16BIT.1) Impossible d'enregistrerde nouveaux sons (pp. 131 et 258).
REC MODE	REC MODE est réglé sur LP.1) La cassette a été enregistrée sousun système de couleur différent. Impossible d'enregistrer denouveaux sons (pp. 131 et 258).
TAPE	La cassette ne présente aucune section enregistrée.1) Vous nepouvez pas copier de nouveaux sons.
"i.LINK" CABLE	Un câble i.LINK est raccordé.1) Impossible de copier denouveaux sons (p. 131).
FULL3)	Le « Memory Stick » est saturé (p. 155).1)
NO FILE3)	L'onglet de protection en écriture du « Memory Stick » est réglésur LOCK (p. 142).1)
NO MEMORY STICK3)	Aucune image n'est enregistrée ou détectée sur le « Memory Stick ».1)
AUDIO ERROR3)	Aucun « Memory Stick » n'est inséré.1)
MEMORY STICK ERROR3)	Vous essayez d'enregistrer une image dont le son ne peut pas êtreenregistré sur un « Memory Stick » par votre caméscope (p. 171).1)
FORMAT ERROR3)	Les données du « Memory Stick » sont corrompues (p. 146).1)
PLAY ERROR3)	Le « Memory Stick » n'est pas détecté (p. 256).1) Vérifiez le format.
REC ERROR3)	L'image est distordue et ne peut être lue.1)2)
INCOMPATIBLEMEMORY STICK3)	Mettez l'appareil hors tension une fois, puis mettez-le denouveau sous tension.1)
READ-ONLY MEMORY STICK3)	Le « Memory Stick » inséré n'est pas compatible avec votrecaméscope.1)
TAPE END	Un « Memory stick » en lecture seule est inséré.1)
NO TAPE	La cassette est arrivée en fin de bande.1)
DELETING3)	Insérez une cassette.1)
FORMATTING3)	Vous appuyez sur PHOTO sur votre caméscope pendant lasuppression des données du « Memory Stick ».1)
NOW CHARGING	Vous appuyez sur PHOTO sur votre caméscope pendant leformatage du « Memory Stick ».1)
FOLDER NO. FULL3)	La charge d'un flash externe (en option) ne se fait pas correctement.1)
USB STREAMING ON GOING3)	Vous avez atteint le nombre maximal de dossiers pouvant être créés.1)USB streaming en cours.

^1) Vous entendez la mélodie ou le bip.
2) Réinsérez le « Memory Stick » et lancez la lecture.
^3) DCR-TRV22E/TRV33E uniquement
^4) DCR-TRV19E/TRV22E/TRV33E uniquement

— Additional Information — Usable cassettes

— Informations complémentaires — Cassettes utilisables

Sélection du type de cassette

Vous pouvez uniquement utiliser une mini-cassette DV ^Mini DV.* Vous ne pouvez utiliser aucun autre type de cassette 8 mm B, Hi8 Hi8, Digital8 B, VHS VHS, VHSC VHSC, S-VHS SVHS, S-VHSC SVHS, Betamax B, DV DV ou MICROMV ^IIIIV MICROMV.

* Il existe 2 types de mini-cassettes DV : avec une mémoire de cassette et sans mémoire de cassette.
Le logo CIII (mémoire de cassette) est apposé sur les cassettes dotées de la fonction de mémoire de cassette.
Il est recommandé d'utiliser des cassettes dotées d'une mémoire de cassette.

Une mémoire à circuit intégré est intégrée dans ce type de cassette. Cette mémoire permet au caméscope de lire et d'enregistrer des données telles que les dates d'enregistrement, les titres, etc.

Les fonctions faisant appel à la mémoire de cassette nécessitent une continuité dans l'enregistrement des signaux sur la bande. Si un passage de bande vierge apparaît au début de la cassette ou entre les scènes enregistrées, les titres peuvent ne pas s'afficher correctement ou les fonctions de recherche ne pas fonctionner correctement (sauf pour le DCR-TRV12E). Pour ne pas laisser de passages vierges sur la bande, effectuez les opérations suivantes.

Appuyez sur END SCH pour localiser la fin du passage enregistré avant de commencer l'enregistrement suivant lorsque :

– vous avez éjecté la cassette pendant l'enregistrement ;
– vous avez lu la cassette ;
– vous avez utilisé la fonction EDIT SEARCH.

Si un passage vierge ou un signal discontinu est présent sur la bande, réenregistrez la cassette du début à la fin, comme indiqué plus haut.

Le même résultat peut se produire lorsque vous enregistrez avec un caméscope numérique sans fonction de mémoire de cassette sur une cassette qui a été enregistrée avec un caméscope doté d'une fonction de mémoire de cassette.

Cassettes utilisables

CIII4K symbole sur la cassette

La capacité de mémoire des cassettes marquées d'un CIII4K est de 4 Ko. Votre caméscope peut utiliser jusqu'à 16 Ko. Les cassettes 16 Ko sont marquées d'un CIII16K.

Mini Digital Video Cassette Ceci est le symbole des mini-cassettes DV. CIII Cassette Memory Ceci est le symbole des cassettes à mémoire de cassette.

Ces marques sont des marques commerciales.

Lors de la lecture

Lecture d'une cassette enregistrée en mode NTSC

Vous pouvez lire les cassettes enregistrées avec le système vidéo NTSC sur l'écran LCD, si la cassette est enregistrée en mode SP.

Signal de protection des droits d'auteur

Lors de la lecture

Si la cassette en lecture sur votre caméscope contient des signaux de protection des droits d'auteur, vous ne pouvez pas la copier avec un autre caméscope raccordé à votre caméscope.

Lors de l'enregistrement (DCR-TRV19E/TRV22E/TRV33E uniquement)

Vous ne pouvez pas enregistrer sur votre caméscope des logiciels contenant des signaux de protection des droits d'auteur des logiciels.

L'indicateur COPY INHIBIT s'affiche à l'écran ou sur l'écran du téléviseur si vous essayez d'enregistrer ce type de logiciel. Votre caméscope ne peut pas enregistrer les signaux de protection des droits d'auteur sur la cassette lorsqu'il enregistre.

Audio mode

Mode 12 bit : Le son original peut être enregistré en stéréo 1 et le nouveau son en stéréo 2 en 32 kHz. L'équilibre entre stéréo 1 et stéréo 2 peut être réglé en sélectionnant AUDIO MIX dans les réglages de menu, pendant la lecture. Les deux bandes sonores peuvent être lues.

Mode 16 bit : Il est impossible d'enregistrer un nouveau son mais le son original peut être enregistré en haute qualité. De plus, il est également possible de lire des sons enregistrés en 32 kHz, 44,1 kHz ou 48 kHz. Lors de la lecture d'une cassette enregistrée en mode 16 bit, l'indicateur 16BIT s'affiche à l'écran.

Lorsque vous lisez une cassette à piste audio bilatérale

Lors de la lecture d'une cassette à piste audio bilatérale enregistrée avec un système stéréo, réglez HiFi SOUND sous P/ V sur le mode souhaité dans les réglages de menu (p. 254).

Son provenant du haut-parleur

Mode Son HiFi	Lecture d'une cassette stéréo	Lecture de la cassette à piste audio bilatérale
STEREO	Stéréo	Bande sonore principale et bande sonore secondaire
1	Canal L (gauche)	Bande sonore principale
2	Canal R (droite)	Bande sonore secondaire

Vous ne pouvez pas enregistrer de programmes à son bilatéral sur votre caméscope.

Remarques sur la cassette

Pour éviter un effacement accidentel

Faites glisser le taquet d'interdiction en écriture de la cassette en position SAVE.

Lors de la pose d'une étiquette sur la cassette

Ne collez une étiquette qu'aux emplacements indiqués dans l'illustration ci-dessous [a] afin de ne pas gêner le fonctionnement de votre caméscope.

Do not affix a label around this border./ Ne posez pas d'étiquette sur ce bord.

Après utilisation de la cassette

Rembobinez la cassette au début, placez la cassette dans son boîtier et rangez-la en position verticale.

Lorsque la mémoire de cassette ne fonctionne pas

Réinsérez une cassette. Le connecteur plaqué or des mini-cassettes DV peut être sale ou poussièreux.

Nettoyage du connecteur plaqué or Si le connecteur plaqué or de la cassette est sale ou poussiéreux, l'indicateur de bande restante sur la cassette peut ne pas s'afficher correctement et il est possible que vous ne puissiez pas utiliser les fonctions qui ont recours à la mémoire de cassette.

Nettoyez le connecteur plaqué or à l'aide d'un coton-tige environ toutes les 10 éjections de cassette. [b]

A propos de la batterie « InfoLITHIUM »

Cet appareil est compatible avec la batterie « InfoLITHIUM » (série M). Votre caméscope ne peut fonctionner qu'avec une batterie « InfoLITHIUM ». Les batteries « InfoLITHIUM » de série M portent l'indication 📄 InfoLITHIUM™ 🖱️M.

Qu'est-ce que la batterie « InfoLITHIUM » ?

La batterie « InfoLITHIUM » est une batterie aux ions de lithium capable de communiquer des informations relatives aux conditions de fonctionnement entre votre caméscope et un adaptateur/chargeur secteur (en option). La batterie « InfoLITHIUM » calcule la consommation d'énergie en fonction des conditions d'utilisation de votre caméscope et affiche, en minutes, l'autonomie de la batterie. Avec un adaptateur/chargeur secteur (en option), l'autonomie de la batterie et la durée de charge sont affichées.

Recharge de la batterie

• Veillez à charger la batterie avant de commencer à utiliser votre caméscope.
• Il est recommandé de recharger la batterie à une température ambiante située entre 10 °C et 30 °C jusqu'à ce que le voyant CHG s'éteigne. Si vous chargez la batterie en dehors de cette plage de température, il se peut que vous ne soyez pas en mesure de charger correctement la batterie.
• Une fois la charge terminée, déconnectez le câble de la prise DC IN de votre caméscope ou retirez la batterie.

A propos de la batterie « InfoLITHIUM »

Utilisation efficace de la batterie

• Les performances de la batterie diminuent à une température de 10 °C ou inférieure. C'est pourquoi, dans un lieu froid, sa durée de fonctionnement est inférieure à la normale.
  Pour utiliser plus longtemps la batterie, il est conseillé :
  –de mettre la batterie dans une poche pour la réchauffer et de l'insérer dans le caméscope juste avant de filmer ;
  –d’utiliser la batterie à grande capacité (NP-FM50, FM70, QM71, QM71D, FM91, QM91 ou QM91D, en option).
• L'usage fréquent du panneau LCD, des fonctions de lecture et d'avance ou de retour rapide use plus rapidement la batterie. Il est recommandé d'utiliser une batterie à grande capacité (NP-FM50, FM70, QM71, QM71D, FM91, QM91 ou QM91D en option).
• Veillez à mettre le commutateur POWER sur OFF (CHG) lorsque vous ne faites pas de prises de vue ou lorsque vous n'effectuez pas de lecture sur votre caméscope. La batterie se décharge également lorsque votre caméscope est en mode d'attente d'enregistrement sur cassette ou en pause de lecture.
• Conservez des batteries de rechange à portée de main, totalisant une autonomie 2 à 3 fois supérieure au temps de prise de vue prévu. Effectuez également des essais de prise de vue avant la prise de vue réelle.
• Tenez la batterie à l'abri de l'eau car elle n'est pas étanche.

A propos de la batterie « InfoLITHIUM »

Indicateur d'autonomie de la batterie

• Si l'alimentation est coupée alors que le témoin d'autonomie de la batterie indique que la batterie est suffisamment chargée pour pouvoir fonctionner, chargez de nouveau complètement la batterie de manière à ce que les indications données par l'indicateur d'autonomie de la batterie soient correctes. Notez cependant que les valeurs correctes d'autonomie de la batterie peuvent ne pas être restaurées si la batterie est utilisée pendant une longue période à des températures élevées, si elle reste longtemps en pleine charge ou si elle est utilisée fréquemment. L'indicateur d'autonomie de la batterie indique le temps de prise de vue approximatif.
• La marque indiquant que la batterie est presque vide clignote parfois en fonction des conditions d'utilisation ou de la température ambiante et de l'environnement, même si l'autonomie réelle de la batterie est de 5 à 10 minutes.

A propos de la batterie « InfoLITHIUM »

Rangement de la batterie

• Si la batterie reste inutilisée pendant une longue période, effectuez la procédure suivante une fois par an pour qu'elle continue de fonctionner correctement.
• Rechargez la batterie complètement.
• Déchargez-la à l'aide de votre appareil électrique.
• Retirez la batterie de l'appareil et rangez-la dans un endroit sec et frais.
• Pour décharger la batterie, insérez-la dans votre caméscope (sans cassette) et laissez celui-ci en mode d'attente d'enregistrement sur cassette jusqu'à ce que la batterie se soit vidée complètement.

Durée de vie de la batterie

• La durée de vie de la batterie est limitée. La capacité de la batterie diminue petit à petit au fur et à mesure que vous l'utilisez et que le temps passe. Lorsque l'autonomie de la batterie diminue beaucoup, il est probable que la batterie soit usée. Veuillez acheter une nouvelle batterie.
• La durée de vie de chaque batterie varie en fonction de la manière dont elle est rangée et utilisée et de l'environnement dans lequel elle est utilisée.

« InfoLITHIUM » est une marque commerciale de Sony Corporation.

L'interface DV de cet appareil est une interface DV compatible i.LINK. Cette section décrit la norme i.LINK et ses caractéristiques.

Qu'est-ce que « i.LINK » ?

i.LINK est une interface série numérique conçue pour la manipulation de données vidéo et audio numériques et d'autres données dans les deux sens entre des appareils équipés de prises i.LINK, ainsi que pour le contrôle d'autres appareils. Un appareil compatible i.LINK peut être raccordé par un câble unique i.LINK. Cela peut être utile pour l'utilisation et l'échange de données entre différents appareils audio et vidéo numériques. Lorsque plusieurs appareils compatibles i.LINK sont raccordés à cet appareil en connexion en chaîne, l'utilisation et les échanges de données sont possibles non seulement avec l'appareil auquel cet appareil est raccordé, mais également avec d'autres appareils, via l'appareil raccordé directement. Notez cependant que la méthode d'utilisation varie parfois en fonction des caractéristiques et des spécifications de l'appareil à raccorder et que l'utilisation et les échanges de données sont parfois impossibles sur certains appareils raccordés.

Remarque

Normalement, 1 seul appareil peut être raccordé à cet appareil via le câble i.LINK. Lors du raccordement de ce caméscope à un appareil compatible i.LINK disposant de 2 interfaces DV ou plus, reportez-vous au mode d'emploi de l'appareil à raccorder.

A propos du nom « i.LINK »

i.LINK est le terme couramment utilisé pour désigner le bus de transport de données IEEE 1394 de Sony et est une marque commerciale approuvée par de nombreuses corporations. IEEE 1394 est une norme internationale normalisée par l'Institute of Electrical and Electronic Engineers.

i.LINK baud rate

Le débit en bauds i.LINK varie en fonction de l'appareil. Trois débits maximums en bauds sont définis :

S100 (environ 100 Mbps*)

S200 (environ 200 Mbps)

S400 (environ 400 Mbps)

Une liste de débits en bauds est établie dans la section « Spécifications » du mode d'emploi de chaque appareil. Le débit en bauds est également indiqué à côté de la prise i.LINK de certains appareils.

Le débit maximum en bauds des appareils pour lesquels ce débit n'est pas indiqué, tel que cet appareil, est « S100 ».

Lorsque des appareils sont raccordés à des appareils dont le débit maximum en bauds est différent, le débit en bauds diffère parfois du débit en bauds indiqué.

\*Qu'est-ce que « Mbps » ?

Mbps signifie mégaoctets par seconde, soit la quantité de données pouvant être envoyées ou reçues en 1 seconde. Par exemple, un débit en bauds de 100 Mbps signifie que 100 mégaoctets de données peuvent être envoyés en 1 seconde.

i.LINK functions on this unit

Utilisation de i.LINK sur cet appareil

Pour plus de détails concernant la façon de copier lorsque cet appareil est raccordé à un autre appareil vidéo équipé de prises DV, reportez-vous aux pages 106 et 122.

Cet appareil peut également être raccordé à des appareils compatibles i.LINK (interface DV) fabriqués par Sony (p. ex. les ordinateurs personnels de la gamme VAIO) qui ne sont pas des appareils vidéo.

Avant de raccorder cet appareil à un ordinateur, assurez-vous que le logiciel d'application pris en charge par cet appareil est déjà installé sur l'ordinateur.

Certains appareils vidéo tel qu'un téléviseur numériques, un lecteur de DVD ou un MICRO MV peuvent ne pas être compatibles avec l'interface DV même s'ils sont équipés d'une prise i.LINK. Assurez-vous que l'appareil est compatible avec l'interface DV avant de les raccorder.

Pour plus de détails sur les précautions à prendre lors du raccordement de cet appareil, reportez-vous également au mode d'emploi de l'appareil à raccorder.

Câble i.LINK nécessaire

Utilisez le câble i.LINK 4-broches-à-4-broches de Sony (en cours de copie DV).

i.LINK et i sont des marques commerciales.

Utilisation de votre caméscope à l'étranger

Utilisation de votre caméscope à l'étranger

Vous pouvez utiliser votre caméscope dans n'importe quel pays ou région avec l'adaptateur secteur fourni avec votre caméscope, dans la limite de 100 V à 240 V CA, 50/60 Hz.

Votre caméscope est basé sur le système PAL. Si vous souhaitez visionner l'image en lecture sur un téléviseur, celui-ci doit être basé sur le système PAL avec une prise d'entrée AUDIO/VIDEO.

La liste suivante indique les types de systèmes de téléviseurs couleur utilisés à l'étranger.

Système PAL

Allemagne, Australie, Autriche, Belgique, Chine, Danemark, Espagne, Finlande, Hong Kong, Hongrie, Italie, Koweït, Malaisie, Norvège, Nouvelle-Zélande, Pays-Bas, Pologne, Portugal, République tchèque, Royaume-Uni, Singapour, Slovaquie, Suède, Suisse, Thaïlande, etc.

Système PAL-M

Brésil

Système PAL-N

Argentine, Paraguay, Uruguay

Système SECAM

Bulgarie, France, Guyane, Irak, Iran, Monaco, Russia, Ukraine, etc.

Système NTSC

Amérique Centrale, Bahamas, Bolivie, Canada, Chili, Colombie, Corée, Equateur, Etats-Unis, Guyana, Jamaïque, Japon, Mexique, Pérou, Philippines, Surinam, Taiwan, Venezuela, etc.

Réglage facile de l'horloge en fonction du décalage horaire

Vous pouvez facilement régler l'horloge à l'heure locale en indiquant un décalage horaire. Sélectionnez WORLD TIME dans les réglages de menu. Pour de plus amples informations, reportez-vous à la page 260.

Précautions et informations relatives à l'entretien

Condensation d'humidité

Si vous transportez votre caméscope directement d'un endroit froid à un endroit chaud, de la condensation peut se former à l'intérieur du caméscope, sur la surface de la cassette ou sur l'objectif. Dans ce cas, la bande pourrait coller au tambour de tête et s'endommager ou votre caméscope pourrait ne pas fonctionner correctement. Si de la condensation se forme dans votre caméscope, le bip se fait entendre et l'indicateur clignote. Lorsque l'indicateur clignote au même moment, une cassette se trouve dans le magnétoscope. Si de la condensation se forme sur l'objectif, l'indicateur ne s'affiche pas.

Si de la condensation s'est formée

Aucune des fonctions n'est disponible, à l'exception de l'éjection de la cassette. Ejectez la cassette, éteignez votre caméscope et laissez-le pendant une heure avec le couvercle du logement de cassette ouvert. Votre caméscope peut être de nouveau utilisé si l'indicateur ▲ ou ▲ ne s'affiche pas lorsque le caméscope est remis sous tension.

Si de l'humidité commence à se condenser, votre caméscope peut ne pas détecter la condensation. Si cela se produit, il faut parfois attendre 10 secondes après l'ouverture du couvercle de la cassette pour que la cassette soit éjectée. Il ne s'agit pas d'un problème de fonctionnement. Ne refermez pas le couvercle du logement de cassette avant que la cassette soit éjectée.

Remarque sur la condensation d'humidité

De la condensation peut se former lorsque vous transportez votre caméscope d'un endroit froid à un endroit chaud (ou vice-versa) ou lorsque vous utilisez votre caméscope dans un endroit chaud de la manière suivante :

– vous amenez votre caméscope d'une piste de ski dans une pièce chauffée ;
– vous transportez votre caméscope d'une pièce ou d'un véhicule climatisé à un endroit très chaud en plein air ;
– vous utilisez votre caméscope après une bourrasque ou une averse ;
– vous utilisez votre caméscope dans un endroit très chaud et très humide.

Précautions et informations relatives à l'entretien

Comment prévenir la formation de condensation

Lorsque vous transportez votre caméscope d'un endroit froid à un endroit chaud, placez le caméscope dans un sac plastique et fermez bien celui-ci. Sortez le caméscope du sac lorsque la température de l'air à l'intérieur du sac a atteint la température ambiante (au bout d'environ 1 heure).

Informations sur l'entretien

Nettoyage des têtes vidéo

Pour assurer un enregistrement normal et des images et un son nets, nettoyez la tête vidéo.

La tête vidéo peut être sale lorsque :

– des parasites en mosaïque apparaissent sur l'image en lecture ;
– les images en lecture ne bougent pas ;
– les images en lecture ne s'affichent pas ou le son est interrompu ;
- l'indicateur ✗ et le message « 🍼 CLEANING CASSETTE » s'affichent l'un après l'autre à l'écran ou que l'indicateur ✗ clignote à l'écran pendant l'enregistrement.

Si vous constatez un des phénomènes [a], [b] ou [c] indiqués ci-dessus, nettoyez les têtes vidéo pendant dix secondes avec la cassette de nettoyage DVM-12CLD de Sony (en option). Vérifiez l'image et si le problème persiste, recommencez le nettoyage.

[b]

Si les têtes vidéo deviennent très sales, l'écran entier devient bleu [c].

Remarque sur la tête vidéo

La tête vidéo s'use au bout d'une période prolongée d'utilisation. Si vous ne parvenez pas à obtenir une image claire, même après avoir utilisé une cassette de nettoyage, cela peut venir du fait que la tête vidéo est usée. Contactez votre revendeur Sony ou un centre de service après-vente Sony agréé afin de faire remplacer la tête vidéo.

Précautions et informations relatives à l'entretien

Nettoyage de l'écran LCD

Si l'écran LCD est sali par des traces de doigts ou de la poussière, il est recommandé de le nettoyer avec le chiffon de nettoyage d'écran LCD (fourni). Lorsque vous utilisez le kit de nettoyage LCD (en option) n'appliquez pas de liquide de nettoyage directement sur l'écran LCD. Nettoyez l'écran LCD avec un papier de nettoyage humidifié.

Dépoussiérage de l'intérieur du viseur

(1) Déployez le viseur dans le sens de la flèche ①.
Retirez les 2 vis dans le sens de la flèche ② à l'aide d'un tournevis (en option).
Retirez l'œilleton en le tirant dans le sens de la flèche ③.

(2) Retirez la poussière accumulée à l'intérieur de l'œilleton et du viseur à l'aide d'un petit soufflet disponible dans le commerce.
(3) En suivant les étapes (1) à l'envers, remettez l'œilleton en place.

Attention

Ne retirez pas d'autres vis. Retirez uniquement la vis permettant de retirer l'œilleton.

Remarques

• Ne laissez pas tomber la tige de l'œilleton et ne la pliez pas.
• Faites attention lors de la manipulation de l'œilleton.

Précautions et informations relatives à l'entretien

Recharge de la batterie rechargeable intégrée

Votre caméscope est équipé d'une batterie rechargeable intégrée permettant de conserver en mémoire la date, l'heure et d'autres réglages, même lorsque le commutateur POWER est réglé sur OFF (CHG). La batterie rechargeable intégrée est toujours chargée, tant que vous utilisez votre caméscope. Cependant, la batterie se décharge graduellement si vous n'utilisez pas votre caméscope. Elle est complètement déchargée au bout d'environ 4 mois si vous n'utilisez pas du tout votre caméscope pendant cette période. Même si la batterie rechargeable intégrée n'est pas chargée, le fonctionnement du caméscope n'est pas affecté. Pour conserver les informations relatives à la date, à l'heure, etc., chargez la batterie si celle-ci est déchargée.

Recharge de la batterie rechargeable intégrée

• Branchez votre caméscope à une prise de courant avec l'adaptateur secteur fourni avec le caméscope. Assurez-vous que le commutateur POWER du caméscope est réglé sur OFF (CHG) et laissez votre caméscope se charger pendant plus de 24 heures.
• Vous pouvez également installer une batterie en pleine charge dans votre caméscope et laisser votre caméscope avec le commutateur POWER réglé sur OFF (CHG) pendant plus de 24 heures.

Précautions et informations relatives à l'entretien

Réglage de l'écran LCD (CALIBRATION)

Les boutons de l'écran tactile peuvent ne pas fonctionner correctement. Dans ce cas, suivez la procédure ci-dessous.

(1) Réglez le commutateur POWER sur OFF (CHG).
(2) Ejectez la cassette de votre caméscope, puis débranchez tous les câbles de raccordement raccordés à votre caméscope.
(3) Réglez le commutateur POWER sur PLAYER ^1) /VCR ^2) tout en appuyant sur DSPL/BATT INFO sur votre caméscope, puis appuyez en continu sur DSPL/BATT INFO pendant environ cinq secondes.
(4) Touchez la marque × affichée à l'écran à l'aide d'un objet tel que le coin d'un « Memory Stick ». La position de × change.

• Si vous n'avez pas appuyé au bon endroit, reprenez à l'étape 4.
• Vous ne pouvez pas étalonner l'écran LCD lorsque celui-ci est tourné vers l'extérieur.

Precautions

Camcorder operation

Fonctionnement du caméscope

• Faites fonctionner votre caméscope sur une alimentation de 7,2 V (batterie) ou de 8,4 V (adaptateur secteur).
• Pour un fonctionnement sous courant continu ou secteur, utilisez les accessoires recommandés dans le présent mode d'emploi.
• Si un objet ou du liquide pénètre à l'intérieur du boîtier, débranchez le caméscope et faites-le contrôler par un revendeur Sony avant de le remettre en service.
• Manipulez l'appareil avec précaution et ne le soumettez pas à des chocs. Prenez particulièrement soin de l'objectif.
• Laissez le commutateur POWER réglé sur OFF (CHG) lorsque vous n'utilisez pas votre caméscope.
• N'enveloppez pas votre caméscope, par exemple dans une serviette, pour le faire fonctionner. Cela pourrait entraîner une surchauffe interne de l'appareil.
• Tenez votre caméscope à l'abri des forts champs magnétiques ou des vibrations mécaniques.
• N'appuyez pas sur l'écran LCD avec un objet pointu.
• Si le caméscope est utilisé dans un environnement froid, une image rémanente peut apparaître à l'écran. Il ne s'agit pas d'un problème de fonctionnement.
• Pendant l'utilisation de votre caméscope, l'arrière de l'écran LCD peut devenir chaud. Il ne s'agit pas d'un problème de fonctionnement.

Manipulation de la cassette

• N'insérez rien dans les petits orifices situés à l'arrière de la cassette. Ces orifices sont conçus pour détecter le type et l'épaisseur de la cassette et si l'onglet de protection en écriture est en position de verrouillage ou non.
• N'ouvrez pas le couvercle de protection de la bande et ne touchez pas la bande.
• Evitez de toucher et d'endommager les bornes. Pour éliminer la poussière, nettoyez les bornes avec un chiffon doux.

Précautions et informations relatives à l'entretien

Entretien du caméscope

• Retirez la cassette et mettez régulièrement l'appareil sous tension, faites fonctionner les sections CAMERA et PLAYER ^1) /VCR ^2) et lancez la lecture d'une cassette pendant environ 3 minutes lorsque vous envisagez de
  ne pas utiliser votre caméscope pendant une longue période.
• Eliminez la poussière de l'objectif avec une brosse douce. Si l'objectif présente des marques de doigts, éliminez-les avec un chiffon doux.
• Nettoyez le boîtier du caméscope avec un chiffon doux et sec ou avec un chiffon doux légèrement imbibé d'une solution détergente neutre. N'utilisez aucun type de solvant susceptible d'endommager le fini de l'appareil.
• Ne laissez pas de sable pénétrer dans votre caméscope. Si vous utilisez le caméscope à la plage ou dans un endroit poussiéreux, il doit être protégé du sable et de la poussière. Le sable et la poussière peuvent entraîner des problèmes de fonctionnement, parfois irréparables, au niveau de votre caméscope.

^1) DCR-TRV12E/TRV14E
^2) DCR-TRV19E/TRV22E/TRV33E

Adaptateur secteur

• Lorsqu'il est prévu que l'appareil ne sera pas utilisé pendant une période prolongée, débranchez-le de la prise murale (secteur). Pour débrancher le cordon d'alimentation, tirez sur la fiche. Ne tirez jamais sur le cordon.
• N'utilisez pas l'appareil avec un cordon endommagé ou si l'appareil est tombé ou a été endommagé.
• Ne pliez pas de force le cordon d'alimentation et ne posez pas d'objets lourds dessus. Cela endommagerait le cordon et entraînerait un risque d'incendie ou d'électrocution.
• Evitez que des objets métalliques n'entrent en contact avec les parties métalliques de la section de raccordement. Un tel contact pourrait provoquer un court-circuit susceptible d'endommager l'appareil.
• Les contacts métalliques doivent être propres en permanence.
• Ne démontez pas l'appareil.
• Ne soumettez pas l'appareil à des chocs et ne le faites pas tomber.
• Pendant l'utilisation de l'appareil, en particulier pendant la charge, tenez-le éloigné des récepteurs AM et des appareils vidéo. Les récepteurs AM et les appareils vidéo perturbent la réception AM et le fonctionnement vidéo.

Précautions et informations relatives à l'entretien

• L'appareil devient chaud pendant le fonctionnement. Il ne s'agit pas d'un problème de fonctionnement.
• Ne placez pas l'appareil dans des endroits :
  -extrêmement chauds ou froids,
  -poussièreux ou sales,
  -très humides,
  -soumis à des vibrations.

A propos de l'entretien et du rangement de l'objectif

• Essuyez la surface de l'objectif avec un chiffon doux dans les cas suivants :
  -lorsqu'il y a des marques de doigts sur la surface de l'objectif ;
  –dans des endroits très chauds ou humides ;
  -lorsque l'objectif est utilisé dans un environnement tel que le bord de mer.

- Rangez l'objectif dans un endroit bien ventilé, peu soumis à la saleté et à la poussière.

Pour éviter les risques de moisissure, effectuez régulièrement les opérations ci-dessus.

Il est recommandé de mettre sous tension et de faire fonctionner le caméscope environ une fois par mois pour le conserver longtemps dans un état de fonctionnement optimal.

- Utilisez uniquement le chargeur spécifié ou un appareil vidéo disposant de la fonction de charge.

- Pour éviter les court-circuits accidentels, ne laissez pas d'objets métalliques entrer en contact avec les bornes de la batterie rechargeable.

- Tenez la batterie rechargeable à l'abri du feu.

- N'exposez jamais la batterie à des températures supérieures à 60 °C comme en plein soleil ou dans un véhicule garé au soleil.

- Conservez la batterie rechargeable dans un endroit frais et sec.

- Ne faites pas subir de chocs mécaniques à la batterie rechargeable.

- Ne démontez pas et ne modifiez pas la batterie rechargeable.

- Fixez solidement la batterie rechargeable à l'appareil vidéo.

- La capacité d'origine de la batterie n'est pas affectée si la recharge est effectuée avant que la batterie ne soit complètement vide.

Précautions et informations relatives à l'entretien

Remarques sur les piles sèches (sauf pour le DCR-TRV12E)

Pour éviter que l'appareil ne soit endommagé par une fuite d'électrolyte ou de la corrosion, observez les précautions suivantes :

• veillez à insérer les piles en faisant correspondre les pôles + et - avec les marques + et - ;
  – les piles sèches ne sont pas rechargeables ;
• n'utilisez pas une pile neuve avec une pile usagée ;
  – n'utilisez pas différents types de piles ;
  – les piles se déchargent lorsqu'elles ne sont pas utilisées pendant une période prolongée ;
  – n'utilisez pas de piles qui fuient.

Si les piles fuient

• essuyez bien le liquide présent dans le logement de piles avant de remplacer les piles ;
• en cas de contact avec ce liquide, lavez à l'eau la partie affectée ;
• en cas de contact avec les yeux, lavez bien à grande eau et consultez un médecin.

En cas de problèmes, débranchez votre caméscope et consultez votre revendeur Sony.

Système d'enregistrement vidéo

2 têtes rotatives

Système de balayage hélicoïdal

Système d'enregistrement audio

Têtes rotatives, système PCM

Quantification : 12 bits (Fs 32 kHz, stéréo 1, stéréo 2), 16 bits (Fs 48 kHz, stéréo)

Signal vidéo

Système couleur PAL, normes CCIR

Cassette utilisable

Mini-cassette DV avec marque Mini DV imprimée

Vitesse de la bande

SP : Environ 18,81 mm/s

LP : Environ 12,56 mm/s

Temps d'enregistrement/de lecture (avec une cassette DVM60)

SP : 1 heure

LP : 1,5 heures

Temps de rembobinage/avance rapide (avec une cassette DVM60)

Environ 2 min et 40 s

Viseur

Viseur électrique

DCR-TRV12E/TRV14E/TRV19E : noir et blanc

DCR-TRV22E/TRV33E : couleur

Dispositif d'image

DCR-TRV12E/TRV14E/TRV19E : 4,5 mm (type 1/4) CCD

(Dispositif à couplage de charge)

Total : environ 800 000 pixels

Efficaces (mobiles) :

environ 400 000 pixels

DCR-TRV22E : 4,5 mm (type 1/4)

CCD (Dispositif à couplage de charge)

Total : environ 800 000 pixels

Efficaces (fixes) :

environ 400 000 pixels

Efficaces (mobiles) :

environ 400 000 pixels

DCR-TRV33E : 3,8 mm (type 1/4,7)

CCD (Dispositif à couplage de charge)

Total : environ 1 070 000 pixels

Efficaces (fixes) :

environ 1 000 000 pixels

Efficaces (mobiles) :

environ 690 000 pixels

Objectif

Carl Zeiss Vario-Sonnar

Objectif à zoom électrique combiné

Diamètre du filtre : 30 mm

10× (optique), 120× (numérique,

DCR-TRV14E/TRV19E/TRV22E/

TRV33E), 100× (numérique, DCR-TRV12E)

DCR-TRV12E/TRV14E/TRV19E/

TRV22E :

$$ \mathrm{F} = 1, 7 \text { à } 2, 2 $$

DCR-TRV33E :

$$ \mathrm{F} = 1, 8 \text {à} 2, 0 $$

Longueur focale

DCR-TRV12E/TRV14E/TRV19E :

$$ 3, 3 \text { à } 3 3 \mathrm{mm} ^ {1)} $$

$$ 4 2 \text { à } 4 2 0 \mathrm{mm} ^ {2)} $$

DCR-TRV22E :

$$ 3, 3 \text { à } 3 3 \mathrm{mm} ^ {1)} $$

$$ 4 2 \text { à } 4 2 0 \mathrm{mm} ^ {2)} $$

$$ 4 2 \text { à } 4 2 0 \mathrm{mm} ^ {3)} $$

DCR-TRV33E :

$$ 3, 7 \text { à } 3 7 \mathrm{mm} ^ {1)} $$

$$ 5 0 \text { à } 5 0 0 \mathrm{mm} ^ {2)} $$

$$ 4 2 \text { à } 4 2 0 \mathrm{mm} ^ {3)} $$

1) Lorsque vous convertissez vers un appareil photo 35 mm

^2) En mode CAMERA

^3) En mode MEMORY

Température de couleur

Auto, HOLD, INDOOR (3 200 K), OUTDOOR (5 800 K)

Eclairement minimum

DCR-TRV12E/TRV14E/TRV19E/

TRV22E :

$$ 5 \mathrm{lx} (\text { lux }) (\mathrm{F} 1, 7) $$

0 lx (lux) (en mode NightShot)*

DCR-TRV33E :

$$ 7 \mathrm{lx} (\text { lux }) (\mathrm{F} 1, 8) $$

0 lx (lux) (en mode NightShot)*

* Les objets invisibles à cause de la pénombre peuvent être filmés en infrarouge.

Connecteurs d'entrées/sortie

Entrée (DCR-TRV22E/TRV33E uniquement)/sortie S Vidéo

Mini DIN à 4 broches

Signal de luminance : 1 Vc-c,

75 Ω (ohms), déséquilibré

Signal de chrominance : 0,3 Vc-c,

75 Ω (ohms), déséquilibré

Entrée (DCR-TRV22E/TRV33E uniquement)/sortie audio et vidéo

75 Ω (ohms), déséquilibré

327 mV, (à une impédance de sortie supérieure à 47 kΩ (kilohms))

Impédance de sortie inférieure à

2,2 kΩ (kilohms)/Mini-prise stéréo (ø3,5 mm)

Impédance d'entrée supérieure à 47 kΩ (kilohms)

Entrée (DCR-TRV19E/TRV22E/

TRV33E uniquement)/sortie DV

Connecteur à 4-broches

Prise de casque

Mini-prise stéréo (ø 3,5 mm)

prise LANC

Mini mini-prise stéréo (ø 2,5 mm)

Prise USB

Mini-B

Prise MIC

Mini-prise, faible impédance de 0,388 mV avec 2,5 à 3,0 V CC, impédance de sortie de 6,8 kΩ (kilohms)

(ø 3,5 mm)

Type stéréo

Ecran LCD


6,2 cm (type 2,5)

Nombre total de points

123 200 (560 × 220)

Généralités

Alimentation requise

7,2 V (batterie)

8,4 V (adaptateur secteur)

Consommation électrique moyenne (lors de l'utilisation de la batterie)

DCR-TRV12E/TRV14E/TV19E/

TRV22E :

3,3 W^1)

2,5 W ^2)

DCR-TRV33E :

4,0W^1)

3,2 W ^2)

1) Pendant la prise de vue à l'aide de l'écran LCD

2) Viseur

Température de fonctionnement 0 °C à 40 °C

Température d'entreposage

-20^ à +60^

Appareil principal uniquement DCR-TRV12E/TRV14E/TRV19E : 520 g

DCR-TRV22E : 530 g

DCR-TRV33E : 540 g

Y compris la batterie rechargeable NP-FM30, la cassette DVM60 et le capuchon d'objectif

DCR-TRV12E/TRV14E/TRV19E : 610 g

DCR-TRV22E : 620 g

DCR-TRV33E : 630 g

Accessoires fournis

Reportez-vous à la page 3.

Adaptateur secteur AC-L15A/L15B

Alimentation requise

100 à 240 V CA, 50/60 Hz

Consommation électrique

0,35 à 0,18 A

Consommation électrique

18 W

Tension de sortie

DC OUT (sortie cc) : 8,4 V, 1,5 A

Température de fonctionnement 0 °C à 40 °C

Température d'entreposage -20 °C à +60 °C

190 g sauf le cordon

d'alimentation

Tension de sortie maximale

8,4 V CC

Tension de sortie

7,2 V CC

Capacité

5,0 Wh (700 mAh)

Température de fonctionnement

0 °C à 40 °C

Type

Ions de lithium

« Memory Stick » (DCR-TRV22E/TRV33E uniquement)

Mémoire

Mémoire flash

8 Mo : MSA-8A

Tension de fonctionnement

2,7 à 3,6 V

Consommation électrique

Environ 45 mA en mode de fonctionnement

Environ 130 μA en mode d'attente d'enregistrement sur cassette

La conception et les spécifications sont sujettes à modification sans préavis.

— Référence rapide — Identification des composants et des commandes

Caméscope

1 Capuchon d'objectif (p. 36)
② Ecran LCD/Ecran tactile (pp. 33, 40 et 41)
3 Touche RESET (p. 280)

Lorsque vous appuyez sur RESET, tous les réglages sont ramenés à leurs valeurs par défaut, y compris la date et l'heure.

4 Touche BACK LIGHT (p. 46)
5 Haut-parleur
6 Touche DSPL/BATT INFO (pp. 29 et 54)
7 Voyant CHG (charge) (p. 25)
8 Eilleton (p. 298)
9 Viseur (p. 43)
10 Touche START/STOP (marche/arrêt) (pp. 17, 36 et 166)
11 Surface de fixation de la batterie rechargeable (p. 24)
12 Crochets pour la bandoulière

Fixation du capuchon d'objectif fourni

① Alignez le capuchon d'objectif sur la rainure.
② Poussez le capuchon d'objectif contre l'objectif jusqu'au déclic.

Pendant l'enregistrement, ouvrez le capuchon d'objectif comme indiqué.

Positionnez le capuchon d'objectif de manière à ne pas recouvrir le micro et le capteur de télécommande.

Remarque au sujet de l'objectif Carl Zeiss

Votre caméscope est équipé d'un objectif Carl Zeiss capable de reproduire des images de grande qualité. L'objectif de votre caméscope a été développé en collaboration par Carl Zeiss, en Allemagne, et Sony Corporation. Il adopte le système de mesure MTF* pour caméscope et offre une qualité identique à celle des objectifs Carl Zeiss.

* MTF signifie Modulation Transfer Function (fonction de transfert de modulation). Le numéro de valeur indique la quantité de lumière d'un sujet entrant dans l'objectif.

13 Commutateur POWER (alimentation) (pp. 17, 19 et 25)
14 Commutateur LOCK (DCR-TRV22E/TRV33E uniquement, p. 19)
15 Prise DC IN (pp. 16 et 18)
16 Touche de relâche BATT (p. 24)
17 Manette de réglage de l'oculaire (p. 43)
18 Glissière MEMORY EJECT (DCR-TRV22E/TRV33E uniquement, pp. 18, 146)
19 Fente pour « Memory Stick » (DCR-TRV22E/TRV33E uniquement, pp. 18 et 146)
20 Couvercle de logement de cassette (p. 16)
21 Glissière OPEN/▲EJECT (p. 16)
22 Réceptacle pour trépied

Assurez-vous que la longueur de la vis du trépied est inférieure à 5,5 mm. Sinon, vous ne serez pas en mesure de fixer solidement le trépied et la vis pourrait endommager votre caméscope.

23 Griffe porte-accessoires intelligente/Protège-griffe (p. 128)
24 Objectif
25 Voyant de tournage du caméscope (p. 36)
26 Micro (p. 36)
27 Capteur de télécommande (sauf pour le DCR-TRV12E)
28 Emetteur de rayons infrarouges (pp. 47 et 112)
29 Touche OPEN (ouvrir) (p. 33)

Remarques sur la griffe porte-accessoires intelligente

• La griffe porte-accessoires intelligente alimente les accessoires en option, tels que la lampe vidéo ou le micro.
• La griffe porte-accessoires intelligente est reliée au commutateur POWER, ce qui vous permet d'activer ou de désactiver l'alimentation fournie par la griffe porte-accessoires intelligente. Reportez-vous au mode d'emploi de l'accessoire utilisé pour de plus amples informations.
• La griffe porte-accessoires intelligente est équipée d'un dispositif de sécurité permettant de bien fixer les accessoires. Pour raccorder un accessoire, insérez-le, appuyez dessus et poussez-le jusqu'au bout, puis serrez la vis.
• Pour retirer un accessoire, desserrez la vis, puis appuyez sur l'accessoire et retirez-le.

30 Touche PHOTO (pp. 19, 62 et 152)
31 Manette de puissance de zoom (pp. 44, 94 et 186)
32 Prise ♂ (USB) (p. 200)
33 Interface DV (DCR-TRV19E/TRV22E/TRV33E uniquement, pp. 106, 123 et 201) DV OUT Interface (DCR-TRV12E/TRV14E uniquement, p. 106) L'interface DV est compatible i.LINK.
34 Prise AUDIO/VIDEO (jaune) (DCR-TRV22E/TRV33E uniquement, pp. 60, 106, 123 et 238) Prise AUDIO/VIDEO OUT (jaune) (DCR-TRV12E/TRV14E/TRV19E uniquement, p. 60)
35 Sangle (p. 16)
36 Commutateur NIGHTSHOT (p. 47)
37 Prise Ⓞ (casque d'écoute) (verte) Lorsque vous utilisez un casque, le haut-parleur de votre caméscope n'émet aucun son.
38 Prise MIC (PLUG IN POWER) (rouge) Permet de raccorder un micro externe (en option). Cette prise accepte également les micros à alimentation par système « plug-in-power ».
39 Voyant d'accès (DCR-TRV22E/TRV33E uniquement, pp. 18, 146)
40 Prise S VIDEO (DCR-TRV22E/TRV33E uniquement, p. 61) Prise S VIDEO OUT (DCR-TRV12E/ TRV14E/TRV19E uniquement, p. 61)
41 Prise ⬆ (LANC) (bleue)

Identification des composants et des commandes

Télécommande (DCR-TRV14E/TRV19E/TRV22E/TRV33E uniquement)

Les touches portant le même nom sur la télécommande et le caméscope ont les mêmes fonctions.

1 PHOTO button (p. 15, 62, 152)
2 DISPLAY button (p. 54)
③ SEARCH MODE button (p. 98, 100, 103, 104, 105)
4 ◀◀◀ /▶▶▶I buttons (p. 98, 100, 103, 104, 105)
5 Video control buttons (p. 52, 57)
6 Transmitter

1 Touche PHOTO (pp. 19, 62 et 152)
2 Touche DISPLAY (p. 54)
③ Touche SEARCH MODE (pp. 98, 100, 103, 104 et 105)
4 Touches ◀◀◀/▶▶I (pp. 98, 100, 103, 104 et 105)
5 Touches de commande vidéo (pp. 52 et 57)
6 Transmetteur

Après avoir mis le caméscope sous tension, pointez la télécommande vers le capteur de télécommande du caméscope pour le commander.

7 Touche ZERO SET MEMORY (p. 96)
⑧ Touche START/STOP (marche/arrêt) (pp. 17 et 36)
9 Touche DATA CODE (p. 56)
10 Touche de puissance de zoom (p. 44)

Identification des composants et des commandes

Pour préparer la télécommande

Insérez 2 piles R6 (AA) en faisant correspondre les pôles + et – des piles avec les inscriptions à l'intérieur du logement de piles.

Remarques sur la télécommande

• Le capteur de télécommande ne doit pas être orienté vers de fortes sources lumineuses telles que la lumière directe du soleil ou la lumière de lampes de plafond. Sinon, la télécommande pourrait ne pas fonctionner correctement.
• Votre caméscope fonctionne en mode de télécommande VTR 2. Les modes de télécommande 1, 2 et 3 sont utilisés pour distinguer votre caméscope des autres magnétoscopes Sony afin d'éviter que le fonctionnement des appareils ne soit déclenché accidentellement. Si vous utilisez un autre magnétoscope Sony fonctionnant avec le mode de télécommande VTR 2, nous recommandons de modifier le mode de la télécommande ou de masquer le capteur du magnétoscope avec du papier noir.

Indicateurs de fonctionnement

Ecran LCD et viseur

1 Mémoire de cassette (p. 38)
2 Autonomie de la batterie (p. 38)
3 Zoom (p. 44)/Exposition (p. 82)/ Nom de fichier de données*1 (p. 180)
4 Effet numérique*1 (pp. 77 et 93)/ MEMORY MIX*1 (p. 158)/Fonction de transitions en fondu (p. 73)
5 16:9WIDE (p. 71)
6 Effet d'image (pp. 76 et 92)
7 Code de données (p. 54)
8 Volume (p. 52)/Date (p. 31)
9 PROGRAM AE (p. 80)
10 Compensation de contre-jour (p. 46)
11 SteadyShot désactivé (p. 253)
12 Mise au point manuelle (p. 84)
13 Prise de vue avec le retardateur (pp. 67 et 168)
14 Mode d'enregistrement (p. 258)

Identification des composants et des commandes

15 Voyant de tournage du caméscope*3 (p. 43)

16 STBY/REC (p. 36)/Mode de commande vidéo (p. 52)/Taille de l'image ^2 (p. 148)/Qualité de l'image ^1 (p.147)

17 NIGHTSHOT (p. 47)/SUPER NIGHTSHOT*1 (p. 47)/COLOUR SLOW SHUTTER*1 (p. 48)

18 Avertissement (p. 282)

19 Code temporel (p. 38)/Compteur de bande (p. 38)/Autodiagnostic (p. 281)/Enregistrement photo (p. 152)/Numéro d'image*1 (p. 180)/Dossier de lecture*1 (p. 180)/Photo sur cassette*3 (p. 65)

20 Longueur de bande restante (p. 38)/ Lecture mémoire*1 (p. 180)

21 ZERO SET MEMORY (p. 96)/ Enregistrement par intervalles (p. 87)/ Enregistrement de photos par intervalles (p. 164)/Enregistrement image par image (p. 89)

22 END SEARCH (p. 50)

23 A/V → DV*1 (p. 238)/DV IN*4 (p. 123)

24 Mode audio (p. 258)/Dossier d'enregistrement*1 (p. 177)

25 Heure (p. 31)

26 Flash (p. 252) Cet indicateur s'affiche uniquement lorsque le flash (en option) est utilisé.

27 Enregistrement de photos en continu*2 (p. 154)

*1 DCR-TRV22E/TRV33E uniquement

*2 DCR-TRV33E uniquement

*3 DCR-TRV12E/TRV14E/TRV19E uniquement

*4 DCR-TRV19E/TRV22E/TRV33E uniquement

A, B

AC Adaptor 25,30

adaptateur secteur ...... 25, 30

attribution d'un nom à une cassette .... 138

AUDIO MIX 254

AUDIO MODE 258

AUTO SHTR 252

BACK LIGHT 46

balance des blancs 69

bande sonore principale ..... 286

bande sonore secondaire ..... 286

batterie 24

batterie « InfoLITHIUM » . 25, 288

BEEP 260

BOUNCE 73

C, D

câble i.LINK 106, 123

CALIBRATION 300

capacité du « Memory Stick » .. 151

capteur de télécommande ... 312

cassette à piste audio bilatérale 286

cassette stéréo 286

C. CHROM 158

charge de la batterie 25

CLEANING CASSETTE ..... 297

code d'autodiagnostic ..... 281

code de données 54

code temporel 38

compteur de bande 38

condensation d'humidité ..... 296

cordon de liaison audio et vidéo .... 60, 106, 122

DEMO MODE 259

diaporama 188

DISPLAY 260

DOT 73

doublage audio 127

E

écran d'index 181

écran tactile 33

Edit search (recherche pour modification) 51

effet d'image 76,92

effet numérique ...... 77, 93

émetteur de rayons infrarouges 47, 112

End search (recherche de fin) . 50

enregistrement de photos en continu .... 154

enregistrement de photos en mémoire .... 152

enregistrement de photos par intervalles .... 164

enregistrement par intervalles . 87

EXP BRKTG 154

exposition 82

F, G, H

FLASH MOTION 77

fonction de conversion du signal 238

format 141,256

grand angle 44

indicateur d'autonomie de labatterie .... 38

indicateur de longueur de bande restante .... 38

indicateurs d'avertissement .. 282

indicateurs de fonctionnement .... 34

informations relatives à la batterie 29

JPEG 141

LUMINANCE KEY 77

M, N

marque d'impression ..... 197

M. CHROM 158

mémoire à zéro réglable ..... 96

mémoire de cassette ..... 21, 284

MEMORY MIX 158

« Memory Stick » ...... 141

messages d'avertissement ... 283

mise au point manuelle ..... 84

M. LUMI 158

mode grand écran 71

mode miroir 41

modification de la taille de l'image 196

MONÔTONE 73

montage numérique de programmes ..... 109, 173

montage par insertion ..... 125

MOSC. FADER 73

M. OVERLAP 158

MPEG 141

NIGHTSHOT 47

NORM. FADER 73

O, P, Q

OLD MOVIE 77

onglet de protection en écriture .... 287

OVERLAP 73

PB FOLDR 185

PB ZOOM Cassette 94

PB ZOOM Mémoire ..... 186

prise ⌐ (casque d'écoute) .... 313

prise de vue avec le retardateur .... 67, 168

prise de vue image par image .. 89

prise S VIDEO 61

priseLANC 313

prise USB 200

PROGRAM AE 80

protection de l'image ..... 190

qualité d'image 147

R

REC FOLDER 178

recharge complète 26

recharge de la batterie rechargeable intégrée ..... 299

recherche d'images 57

recherche par date 100

recherche par titre 98

Rec Review (vérification d'enregistrement) 51

réglage de l'horloge ...... 31

réglage du viseur 43

réglages de menu 240

RESET 279,309

S

sangle 16

sauter le balayage 57

SLOW SHTR 77

SPOT FOCUS 86

spotmètre flexible 83

STEADYSHOT 253

STILL 77

Super NightShot 47

système NTSC 254

systèmes de télévision couleur 295

T, U, V

taille d'image 148, 150

télécommande 314

téléobjectif 44

temps de lecture 28

temps d'enregistrement ..... 27

têtes 297

titre 133

TRAIL 77

transition 37

transitions en fondu 73

USB Streaming 217

W, X, Y, Z

WIPE 73

zoom 44

http://www.sony.net/

Imprimé sur papier 100 % recyclé avec de l'encre à base d'huile végétale sans COV (composés organiques volatils).
