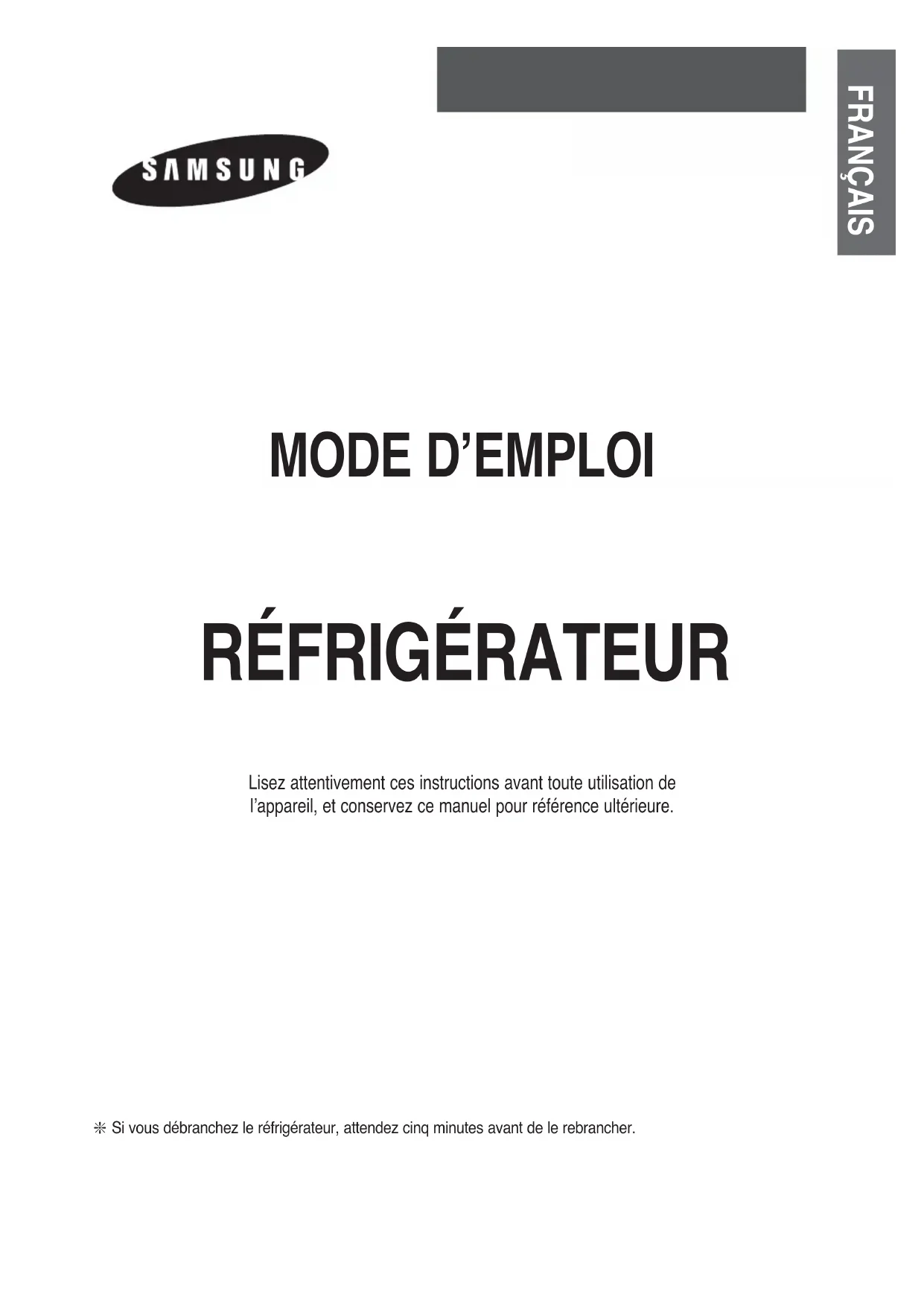

MODE D'EMPLOI SR56NMA SAMSUNG

Lisez attentivement ces instructions avant toute utilisation de l’appareil, et conservez ce manuel pour référence ultérieure. FRANÇAIS

Si vous débranchez le réfrigérateur, attendez cinq minutes avant de le rebrancher. DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 12 Refroidissement uniforme dans tout l’appareil!

• Grâce au système de ventilation, le froid est réparti jusque dans les coins. Refroidissement uniforme du congélateur!

• Le système de ventilation est également présent dans le congélateur pour une répartition égale du refroidissement. Bio-désodorisant

• Un bio-désodorisant veille à éliminer toute odeur désagrédble dans le réfrigérateur. Ouverture et fermeture faciles grâce à un mécanisme de rails

• Les bacs à légumes à humidité élevée sont équipés de rails pour plus de facilité et pour éviter les déperditions de froid. Une porte mal fermée se ferme automatique- ment!

• La porte est équipée d’une fermeture automatique économique. CARACTÉRISTIQUES

• Caractéristiques p. 2
• Consignes de sécurité p. 3
• Précaution d’utilisation p. 5
• Installation p. 7
• Stockage des aliments p. 8
• Mothode d’installation p. 9
• Utilisation du congélateur p. 10
• Utilisation de la partie réfrigérateur p. 12
• Démontage les accessoires p. 15
• Nettoyage p. 17
• Mise en service p. 19
• Tests avant dépannage p. 21
• Bio-désodorisant Le système de refroidissement X-FLOW est un système nouveau rotatif. Il est particulière- ment rapide et répartit la même température jusque dans les plus petits recoins du réfrigérateur. p. 23

• TYPE A seulement. Voir page 11. AVERTISSEMENT

• Avant de mettre en service l’appareil, lisez attentivement ce manuel et con- servez-le pour touteréférence ultérieure.

• Le présent mode d’emploi couvrant plusieurs modèles, les caractéristiques de votre réfrigérateur peuvent différer légèrement de celles décrites dans ce manuel.

• L’appareil ne doit pas être utilisé par des enfants sans la surveillance d’un adulte.

• Veuillez surveiller les enfants et assurez-vous qu’ils ne jouent pas avec l’appareil.

• Vous devez installer votre appareil en veillant à ce que la prise secteur soit toujours accessible. DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 23

CONSIGNES DE SÉCURITÉ

Utilisez l’appareil conformément aux instructions de ce mode d’emploi pour éviter toutes blessures. Respectez bien toutes les consignes. Conservez soigneusement ce mode d’emploi pour références ultérieures. AVERTISSEMENT AVERTISSEMENT DANGER Indique que la manoeuvre peut être dangereuse. Indique que la manoeuvre peut blesser ou endommager. Contenu de l’interdiction Démontage interdit Contact interdit Consigne à respecter Coupure de l’alimentation électrique du réfrigérateur Mise à la terre de l’appareil pour empêcher une électrocution Veillez à ne pas brancher trop d’appareils sur la même prise.

• Ceci peut provoquer un échauffe- ment et même un incendie. Ne vaporisez jamais à proximité du réfrigérateur.

• Ceci peut provoquer une explosion ou un incendie. Maintenez suffisamment d’espace pour la prise.

• Une prise endommagée peut provoquer un court-circuit. Veillez à ce que rien ne repose sur le cordon ou puisse l’endommager.

• Peut provoquer un incendie. Ne versez jamais d’eau sur ou dans le réfrigérateur.

• Peut provoquer un court-circuit ou des chocs électriques. Ne stockez pas de liquide volatiles ou inflammables dans le réfrigérateur.

• Donc pas d’essences, alcool, pro- duits de nettoyage, diluants, gaz, etc. Ceci pouvant provoquer un explosion. Pictogrammes de danger et d’alerte Pictogrammes de signalisation DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 34 AVERTISSEMENT Ne disposez pas de récipient contenant un liquide au dessus du réfrigérateur.

• Si le liquide se verse dans le réfrigérateur il peut provoquer un court-circuit ou un incendie. Ne pas démonter, réparer ou modifier.

• Peut résulter en panne ou incendie. Si vous pensez détecter une fuite de gaz, ventilez la pièce immédiatement, mais ne touchez ni le réfrigérateur ni la prise!

• Tout enclenchement peut provoquer une explosion. Si vous mettez l’appareil au rebut, retirez les portes ou les joints.

• Pour éviter que des enfants ne s’y enferment et s’y étouffent. Ne placez pas le réfrigérateur dans un endroit humide.

• Peut déteriorer les matériaux isolants et provoquer un incendie. Pour changer la lampe, toujours retirer la fiche de la prise.

• Peut provoquer un choc électrique. Ne prenez jamais la fiche avec des mains mouillées.

• Peut provoquer un choc électrique. Branchez votre réfrigérateur impérativement sur une prise reliée à la terre. DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 45

PRÉCAUTIONS D’UTILISATION

AVERTISSEMENT Ne remplissez pas trop votre réfrigérateur.

• A l’ouverture des objets peuvent tomber, se casser et blesser. N’utilisez pas la prise si elle est instable ou défectueuse.

• Danger de choc ou d’incendie. N’utilisez pas votre réfrigérateur comme étagère.

• Des objets peuvent tomber à l’ouverture de la porte et vous blesser. Ne laissez jamais les enfants jouer avec la porte.

• Peut conduire à un accident: doigts pincés, mais le réfrigérateur peut de renverser. Veillez à ce que les bouteilles soient stables dans le casier.

• Les bouteilles trop longues ou trop fines peuvent tomber à l’ouverture de la porte. Ne placez pas de récipient en verre dans le freezer.

• Peut éclater à la congélation. Ne retirez jamais la prise en tirant sur le cordon.

• Peut déteriorer le cordon et provoquer choc ou incendie. Ne stockez pas de médicaments dans le réfrigérateur.

• Les denrées nécessitant une température constante ne doivent pas être stockées dans un réfrigérateur. DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 56 DANGER Ne saisissez d’objets gelés qu’avec des mains sèches.

• En raison du danger d’adhérences et de brûlure par le froid . Veillez à ce que la fiche et la prise soient propres et sèches.

• Pour éviter tout danger de choc ou d’incendie . Pour le déplacer, saisissez le réfrigérateur par les poignées en haut de líarrière et en bas sur le devant. Si le réfrigérateur est inutilisé sur une période pro- longée, retirez la fiche de la prise.

• Il est également préférable de le vider et de laisser la porte entrouverte. Ne placez jamais vos mains sous le réfrigérateur.

• Pour ne pas vous blesser aux bords coupants. Si vous avez retiré la fiche de la prise, attendez au moins 5 minutes avant de rebrancher.

• Le réfrigérateur peut tomber en panne par un rebranchement trop rapide. Pour ouvrir et refermer le réfrigérateur, utiliser toujours la poignée.

• L’ouverture en saisissant la porte peut blesser. Si vous percevez un bruit, ou une odeur anormale, débranchez immédiatement le réfrigérateur en retirant la fiche de la prise, et contactez votre fournisseur. Cinq minutes DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 6INSTALLATION

Placez votre réfrigérateur sur un sol solide et maintenez un espace ample. Enfoncez la fiche dans la prise secteur.

• Cet appareil doit être branché sur une prise reliée à la terre.

• Après transport, laissez l’appareil reposer pendant un heure avant de le brancher. Nettoyez le réfrigérateur.

• Nettoyez le réfrigérateur à l’ex- térieur et à l’intérieur avec un chif- fon doux légèrement humide. Placez les denrées dans le réfrigérateur.

• Le mieux est de charger le réfrigérateur environ deux à trois heures après le branchement. Prise de terre

• La prise de terre est impérative afin d’éviter une situation dangereuse en cas de défectuosité du réfrigérateur ou du cablage. Ceci d’autant plus qu’un réfrigérateur est souvent placé dans un lieu relativement humide!

• Ne vous servez jamais d’une conduite de gaz ou d’eau comme prise de terre car il est difficile de s’assurer d’un contact suffisant à la terre. Au branchement à l’aide d’une prise équipée d’une prise de terre, aucun besoin de mise à la terre supplémentaire. Si l’installation n’est pas équipée d’une prise de terre, la mise à la terre du réfrigérateur est impérative:

• Faites poser la mise à la terre par une personne qualifiée.

• Si le réfrigérateur n’est pas de niveau, il peut pro- duire un ronflement et fonctionner de moindre façon. Plus de 5cm Plus de 5cm Plus de 30cm DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 78

STOCKAGE DES ALIMENTS

Entreposez les denrées liquides de façon acce- ssible sur le devant . N’entreposez pas de denrées perissables à basse température.

• Ex: bananes, ananas, tomates, etc. Emballez les denrées et préparations séparément et sous feuille plastique afin d'éviter les mélanges d'odeurs N’entreposez pas de préparations chaudes mais attendez qu’elles soient refroidies. Entreposez les denrées correctement

• S’il se produit une panne de secteur, ou que la prise est débranchée, le refroidissement diminue rapide- ment si l’air ne peut pas bien circuler. DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 89

MÉTHODE D’INSTALLATION

Votre réfrigérateur fonctionnera de façon optimale et avec un minimum de consommation électrique si vous lui ménagez 5 cm d’espace autour, et 30 cm au-dessus. 5cm 5cm 5cm 30cm MISE À NIVEAU La porte du réfrigérateur s’ouvre et se ferme plus facilement en maintenant le devant légèrement plus élevé. Si le réfrigérateur penche vers la gauche, dévissez un peu le pied gauche. Tournez dans la direction de la flèche. Si le réfrigérateur penche vers la droite, dévissez un peu le pied droit. Tournez dans la direction de la flèche. DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 9UTILISATION DU CONGELATEUR

Dispositif de réglage de la température Eclairage interne Balconnet pour aliments secs Dispositif de pluie d'air froid (en option). La pluie d'air froid permet une congélation plus uniforme des ali- ments.

Orifices d'aspiration de l'air froid

FABRICATION DES GLAÇONS

Remplissez les bacs à glaçons avec de l'eau jusqu'au niveau indiqué par la flèche. Placez les bacs à glaçons dans le compartiment prévu à cet effet. NIVEAU D'EAU DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 1011

POSITION COLDER : Pour congeler de grandes quantités d'aliments ou produire des glaçons rapidement.

Sélectionnez la position “COLDER”. POSITIONS COLDER à COLD : Pour une utilisation normale.

Sélectionnez une position comprise entre “COLDER” et “COLD”. POSITION COLD : Pour congeler de petites quantités d'aliments.

Sélectionnez la position “COLD”.

2. Modèle électronique

Appuyez sur cette touche pour sélectionner un niveau de température (Ultra - maximum, High - élevé, Middle - moyen, Low - minimum) en fonction de la quantité d'aliments à congeler.

A chaque pression sur cette touche, les niveaux de température s'affichent successivement dans l'ordre suivant, par exemple : Middle ➔ High ➔ Ultra ➔ Low.

En position "ULTRA" (pour congeler de grandes quantités d'aliments), tous les voyants s'allument. Touche “QUICK FREEZE”.

Appuyez sur cette touche pour fabriquer des glaçons ou congeler des aliments rapidement.

Lorsque vous appuyez sur cette touche, le voyant correspondant s'allume et la fonction de congélation rapi- de se met en marche.

Pour interrompre la congélation rapide, appuyez une nouvelle fois sur la touche “QUICK FREEZE”. Touche “DOOR ALARM”.

L'alarme permet de vérifier que la porte est bien refermée.

Si la porte est légèrement ouverte (5° par rapport au réfrigérateur), l'alarme retentit pendant 10 secondes toutes les 2 minutes.

L'alarme est activée dès que le réfrigérateur est mis sous tension. Pour désactiver l'alarme, appuyez sur la touche “DOOR ALARM” (le voyant correspondant s'éteint).

Placez les aliments à conserver pendant une période prolongée, tels que les glaces, le poisson ou la viande, dans le compartiment principal de congélation.

Placez les aliments devant être tenus à l'écart de l'humidité, tels que les aliments déshydratés, dans le balconnet prévu à cet effet. Pour éviter que les glaçons ne s'imprègnent de mauvaises odeurs : Emballez la viande ou le poisson. Ne stockez pas d'aliments dans leur emballage d'origine si celui-ci risque de répan- dre des odeurs (emballages en vinyle, par exemple). Conseils Avertissement DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 1112 UTILISATION DE LA PARTIE RÉFRIGÉRATEUR

RÉGLAGE DE LA TEMPÉRATURE

TYPE A (SYSTÈME X-FLOW) TYPE B (SYSTÈME MULTI FLOW) TYPE C (SYSTÈME MULTI FLOW + GRILLES) ATTENTION Une fréquente ouverture de la porte peut provoquer de la condensation dans le réfrigérateur. DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 1213 RÉGLAGE DE LA TEMPÉRATURE DU RÉFRIGÉRATEUR COLDER : Pour les quantités importantes.

• Placez le réglage sur “COLDER”. COLDER - COLD : Utilisation normale

• Placez le réglage entre “COLDER” et “COLD”. COLD* : Lorsque les denrées gèlent ou pour les petites quantités

• Placez le réglage sur “COLD”. * “COLDER” correspond à un refroidissement élevé et “COLD” à un refroidisse- ment bas. Si la température extérieure est inférieure à 5°C, vous devez placez le réglage en position extra basse pour que le réfrigérateur puisse refroidir. ATTENTION DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 1314

STOCKAGE DES DENRÉES

Emplacement spécial humide

• Pour le stockage de denrées légère- ment congelées prêtes à l’emploi telles que poisson et viande. Boîte à oeufs

• Placez les oeufs dans la boîte où ils seront protégés et díaccès facile.

• Cet emplacement peut être utilisé pour d’autres objets en retirant la boîte à oeufs. Casiers à bouteilles

• Placez les petites bouteilles (jus de fruits, etc.) dans la partie supérieure, et les grandes en dessous. Rayons

• Placez les rayons à la hauteur désirée pour y ranger les denrées emballées. Divers

• Placez les autres denrées telles que lait et yahourt dans les casiers prévus à cet effet. Bac à légumes à haute humidité

• Spécialement conçu pour légumes et fruits. Le bac est monté sur rails et reste en contact direct avec avec le système de refroidissement pour garantir un humidité constante. Casier supérieur Casier inférieur DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 1415

DÉMONTAGE DES ACCESSOIRES

Couvercle de l’emplacement humide

• Soulevez le couvercle et appuyez sur le côté droit ① vers l’intérieur, puis enlevez le côté gauche ➁ Tirez ensuite le couvercle vers vous.

• Tirez le casier entier vers vous en le soule- vant.

• Remmettez le casier à sa place en le plaçant entre les rails, puis poussez.

• Placez d’abord le côté gauche ① du couvercle dans la direction de la flèche, puis le côté droit ➁ dans la direction de la flèche jusqu’à ce qu’il tienne. Enlever Remettre DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 1516 Rayon du freezer

• Enlevez d’abord le bac à glaçons, puis soulevez le devant du rayon et tirez vers vous. Rayons réfrigérateur

• Prenez-le à deux mains sur le devant et tirez vers vous. Couvercle du bac à légumes

• Soulevez et tirez vers vous. Ensuite soulevez encore pour le retirer. Chasse-odeur

• Enfoncez la sécurité du chasse-odeur et tirez-le vers le bas. Casier à bouteilles

• Tirez-le vers le haut. DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 1617 NETTOYAGE Bac à glaçons

• Nettoyez les cases à l’eau courante. Entrée d’air du freezer

• Essuyez-la avec un chiffon sec pour éviter qu’elle se bouche. DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 1718 Rayon du freezer

• Retirez le rayon et lavez-le avec un détergent doux Casier à bouteilles

• Retirez-le et nettoyez-le avec de l’eau. Emplacement humide spécial

• Retirez-le et nettoyez-le avec de l’eau et un détergent doux. Chasse-odeurs

• Si le réfrigérateur commence à sentir, retirez le chasse-odeurs de son support. Lavez le catalysateur à l’eau et laissez-le sécher au soleil. Joint en caoutchouc

• Nettoyez-le avec un chiffion humide et un détergent doux. Pour les sillons, vous pouvez utiliser un batonnet ouaté dans un chiffon.

• Enlevez la fiche de la prise pendant le nettoyage et laissez la porte ouverte pour permettre de sécher.

• Ne projetez pas d’eau dans le réfrigérateur et n’employez pas de liquides agressifs ou infla- mmables pour le nettoyage. Catalysateur AVERTISSEMENT DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 1819

N’entreposez pas de matières inflammables

• Pas de spray inflammables.

• Si vous détectez une fuite de gaz dans la pièce, ne touchez pas à l’appareil: retirer la fiche de la prise peut provoquer une explosion! N’entreposez rien sur, ou derrière le réfrigérateur.

• Une mauvaise ventilation empêche le dégagement de chaleur et donc le refroidissement.

• Les objets stockés sur le réfrigéra- teur peuvent tomber et blesser. Éclairage du freezer

• Enfoncez un tournevis plat dans la fente près du couvercle, tirez-le vers Évitez la proximité d’humité et de source de chaleur.

• Ceci peut occasionner de la rouille ou une coloration. Placez le réfrigérateur dans un lieu à basse température.

• Le refroidissement sera meilleur.

• Évitez la lumière solaire directe. Éclairage du réfrigérateur

• Enlevez d’abord le rayon de l’em- placement humide. Soulevez la par ATTENTION: Retirez d’abord la fiche de la prise. vous puis vers le bas. Après avoir changé la lampe, replacez d’abord le devant du couvercle puis appuyez l’arrière en place. tie supérieure du couvercle avec un tournevis et tirez-le vers vous. Changez la lampe et replacez le couvercle. DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 1920 MISE EN SERVICE (SUITE) Ne placez pas de verre dans le freezer

• Le verre peut éclater au gel et blesser. Ne laissez pas les enfants jouer ou s’accrocher à la porte. Placez les liquides sur le devant du réfrigérateur. Ne pliez pas le cordon électrique et ne posez rien dessus. Laissez les préparations refroidir avant de les entreposer.

• Le refroidissement sera meilleur. Emballez toujours les préparations en feuille plastique alimentaire. DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 2021

PHÉNOMENES CONTRÔLEZ

L’appareil ne fonctionne pas, ou encore faiblement. Les denrées dans le réfrigérateur sont congelées. Bruits inhabituels. Les angles et côtés de l’appareil deviennent chauds et produisent de la condensation.

• Le branchement de la fiche dans la prise.

• Le réglage de température est peut Ítre sur “LOW”?

• L’appareil ne doit pas se trouver en forte chaleur solaire ou près díune source de chaleur?

• L’appareil est-il trop près du mur?

• Le réglage de température est peut être sur “HIGH”?

• La température environnante est-elle trop basse?

• Avez-vous placé un objet humide dans le réfrigéra- teur?

• L’appareil est-il sur un sol solide?

• Est-il trop près du mur?

• Avez-vous laissé tomber quelque chose derrière le réfrigérateur?

• Le bruit est-il originaire du compresseur?

• Si vous entendez des clics plus ou moins réguliers, ceci peut être produit par la contraction au froid de certains objets. Ceci est normal.

• Des tubes résistants à la chaleur sont montés dans les parois pour prévenir la condensation. Pourtant, si la température ambiante s’élève trop, ceci peut devenir visible. Ce phénoméne n’est pas anormal.

• En temps de forte humidité, le conctact de l’air froid sur les parois peut produire un peu de condensation.

Bruit d’écoulement d’eau dans le réfrigérateur. Mauvaises odeurs à l’intérieur. Givre formé contre les parois internes. Condensation contre les parois et sur les légumes.

• Ceci est produit par le liquide de réfrigération. Ce phénomène est normal.

• Vous avez oublié de bien emballer des denrées à odeur forte.

• Nettoyez le bio-désodorisant.

• Replacez les denrées après les avoir soigneusement enfermées. Nettoyez l’entrée d’air.

• La sortie d’air de l’appareil est-elle bouchée?

• Donnez un peu d’espace aux denrées pour permetttre une meilleure ventilation.

• La porte est-elle bien fermée?

• Des liquides ont été placés dans le réfrigérateur sans couvercle, ou la porte est restée longtemps ouverte.

• Stockez les denrées toujours bien enfermées. DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 2223 BIO-DÉSODORISANT FONCTIONNEMENT Bio-désodorisant Le bio-désodorisant est placé dans l’entrée d’air du réfrigérateur et filtre automatiquement les mauvaises odeurs. Le bio-désodorisant est surtout efficace contre les odeurs de prépara- tions très parfumées telles que la cuisine orientale. IMPORTANT ATTENTION

• Le bio-désodorisant a une durée limitée.

• Le bio-désodorisant n’a pas d’effets secondaires sur le stockage des denrées et ne fait que filtrer les mauvaises odeurs.

• Il est de tous temps préférable d’emballer les denrées et de couvrir les plats de feuille plastique alimentaire, pour éviter que les odeurs se communiquent à d’autres denrées. DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 23DA99-00477C(FR)-0.1 12/24/03 4:02 PM Page 24
