MODE D'EMPLOI HG32EB673CW SAMSUNG

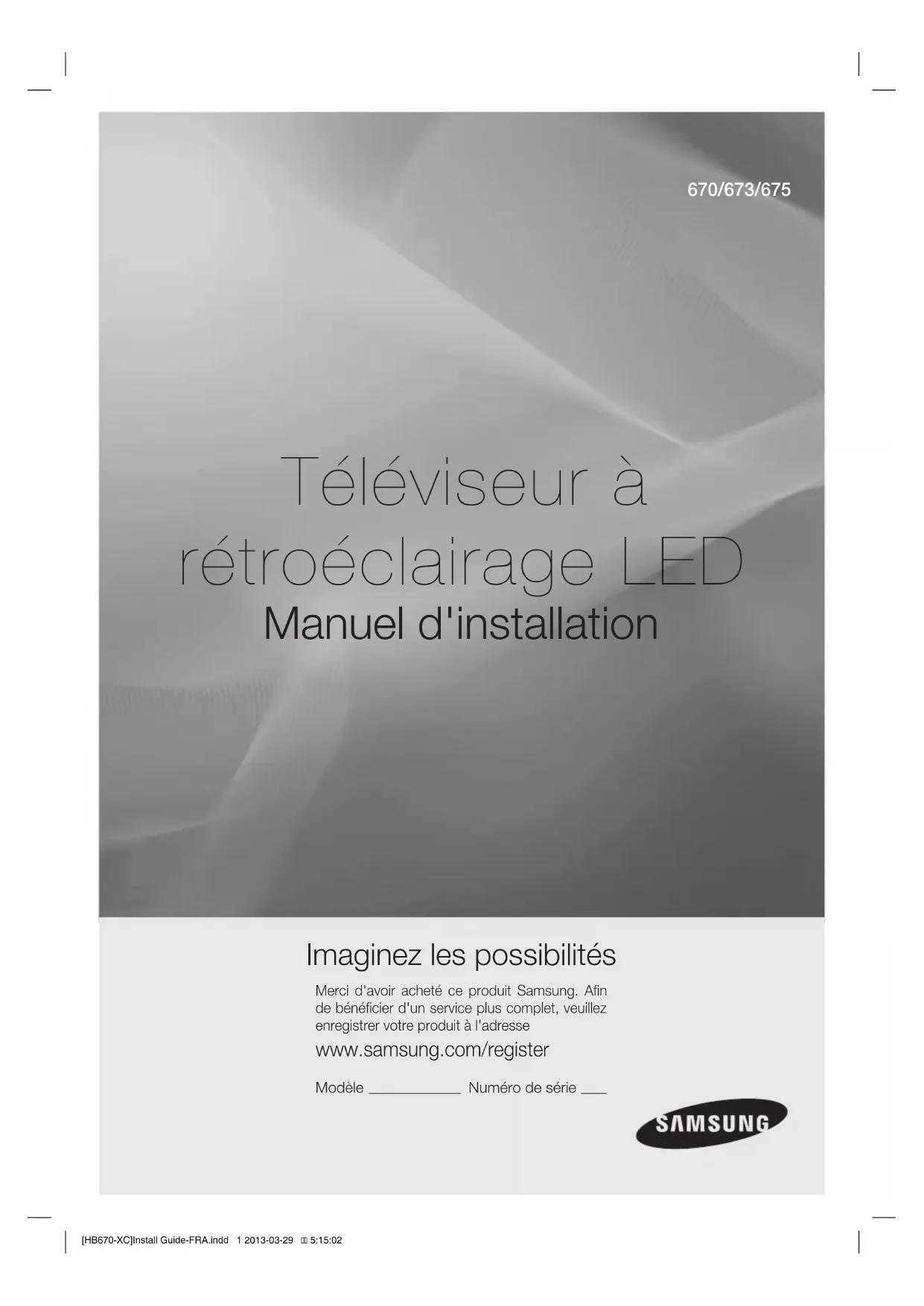

Téléviseur à rétroéclairage LED Manuel d'installation Imaginez les possibilités Merci d'avoir acheté ce produit Samsung. Afin de bénéficier d'un service plus complet, veuillez enregistrer votre produit à l'adresse www.samsung.com/register Modèle Numéro de série 670/673/675 [HB670-XC]Install Guide-FRA.indd 1 2013-03-29 5:15:02Les figures et illustrations contenues dans ce mode d’emploi sont fournies pour référence uniquement. Elles peuvent différer de l’aspect réel du produit. La conception et les spécifications du produit sont susceptibles d'être modifiées sans préavis. Instructions Ce téléviseur propose des fonctionnalités interactives via un boîtier set-back box (SBB/STB) connecté au téléviseur et d'autres téléviseurs sur un système contrôlé par ordinateur pour les hôtels et autres lieux d'accueil. Interactif: à sa première mise sous tension, le téléviseur envoie une commande pour identifier le SBB/STB. En cas d'identification, il passe en mode EN LIGNE et le contrôle passe entièrement par le SBB/STB. En mode EN LIGNE, le téléviseur ne reçoit plus les commandes infrarouges (Samsung Remote) et fonctionne selon le protocole d'interface. Autonome: si le SBB/STB n'est pas identifié, le téléviseur passe en mode AUTONOME avec un fonctionnement restreint. Modes de fonctionnement Si ce téléviseur (en mode Hotel) fonctionne avec un SBB/STB, il s'agit d'un des deux états suivants:

• EN LIGNE ou AUTONOME. En mode AUTONOME, le téléviseur fonctionne comme un téléviseur d'hôtel, mais sans communication active. Cela évite que les invités ne déconnectent le SBB/STB pour détourner le système. Alimentation Activé Hotel TV (TV hôtel) Mode En ligne Poll Rate 20/sec (Fréquence d'interrogation 20/s) Mode Autonome Mode Hotel activé) SBB/STB en ligne si un succès en 10tentatives SBB/STB en ligne - 10échecs consécutifs Etat SBB/STB - Tentative toutes les 2secondes Pour régler les informations des modes Autonome ou Interactif, reportez-vous aux pages 19-24 (Réglage des données de l'option Hotel: mode Autonome et mode Interactif).

• Certaines opérations peuvent être limitées pour éviter que les clients ne «détournent» le système du téléviseur.

• Absence de menu principal (Mode Interactif) ou de menu des chaînes, menu principal Plug & Play (mode Autonome)

• Limitation du volume et verrouillage ou déverrouillage des touches du panneau Avertissement d'image fixe Evitez d'afficher des images fixes (comme des fichiers images .jpeg) ou des éléments images fixes (logos de programme de télévision, images panoramiques ou au format 4:3, barres de cotations ou d'infos au bas de l'écran, etc.) sur l'écran. L'affichage permanent d'images fixes risque, en effet, d'entraîner une usure irrégulière du phosphore d'écran, ce qui peut entraîner une dégradation de la qualité d'image. Pour atténuer les risques, suivez scrupuleusement les recommandations suivantes:

• Evitez d'afficher longuement la même chaîne de télévision.

• Essayez toujours d'afficher l'image en plein écran; pour obtenir une correspondance optimale, utilisez le menu de format d'image du téléviseur.

• Réduisez les valeurs de luminosité et de contraste au minimum requis pour obtenir la qualité d'image souhaitée. Des valeurs plus élevées peuvent accélérer le processus de brûlure d'écran.

• Utilisez fréquemment toutes les fonctions du téléviseur conçues pour réduire le phénomène de rémanence et la brûlure d'écran. Pour plus d'informations à ce sujet, consultez la section appropriée du mode d'emploi. Sécurisation de l'espace d'installation Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) afin de garantir une ventilation adaptée. Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d'une augmentation de la température interne de celui- ci.

Lors de l'utilisation d'un pied ou d'un support mural, utilisez uniquement les pièces fournies par Samsung Electronics.

L'utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait vous blesser.

• L'aspect peut varier en fonction du produit. Installation avec un pied. Installation avec un support de montage mural. 10 cm10 cm 10 cm 10 cm10 cm 10 cm 10 cm [HB670-XC]Install Guide-FRA.indd 2 2013-03-29 5:15:023 Contenu FRANÇAIS Français y Accessoires p. 4
• y Installation du support du téléviseurLED p. 4
• y Assemblage du pivot (téléviseur 32pouces ou de taille supérieure) p. 6
• y Présentation du panneau de branchement p. 7
• y Utilisation du Contrôleur TV p. 10
• y Présentation de la télécommande p. 11
• y Connexion du téléviseur au SBB p. 12
• y Raccordement des enceintes de salle de bains p. 14
• y Connexion du disque dur MediaHub HD p. 16
• y Connexion du RJP (Remote Jack Pack) p. 17
• y Réglage des données de l'option Hotel (Hôtel) p. 19
• y Installation du support mural p. 56
• y Fixation du téléviseur au mur p. 57
• y Verrou antivol Kensington p. 57
• y Spécifications Instructions de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques) (Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant la collecte sélective de déchets) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques pour l'environnement et la santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les utilisateurs professionnels doivent contacter leur fournisseur et consulter les conditions générales du contrat d'achat. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Élimination des batteries de ce produit (Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la pile, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la pile ou l'accumulateur contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les piles ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et de favoriser la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des piles et accumulateurs.[HB670-XC]Install Guide-FRA.indd 3 2013-03-29 5:15:034 Français Accessoires p. 58

Vérifiez que les éléments suivants sont inclus avec votre téléviseur LED. S'il manque des éléments, contactez votre revendeur.

Les couleurs et les formes des éléments peuvent varier en fonction des modèles. y Télécommande et piles (AAAx2) y Cordon d'alimentation / Câble de données y Manuel d'utilisation / Manuel de sécurité (non disponibles dans tous les pays) y Type de signal de fréquence radioélectrique (DIN, type F) y Guide de configuration rapide y Support de guidage y Vis y Pied y Anneau de support (2EA)

Selon le modèle, il se peut que le pied et les vis ne soient pas inclus.

Selon le fournisseur SI, le câble de données est susceptible de ne pas être inclus. Installation du support du téléviseurLED Les téléviseurs LED 32pouces et supérieurs disposent de supports pivotants. Vous pouvez régler ces supports pour que le téléviseur pivote de 20degrés, de 60degrés, ou de 90degrés vers la gauche ou la droite. Consultez la page6. Les téléviseurs LED 28pouces ne sont pas équipés de pieds pivotants. Eléments du support Lors de l'installation du support, utilisez les composants et accessoires fournis. A-1 1 EA HG32EB670, HG39EB670, HG46EB670 HG32EB675, HG39EB675, HG42EB675, HG46EB675

X7 (M4 X L12) HG32EB670 HG32EB675 1 EA A-2 HG28EB670, HG28EB675 X8 (M4 X L12) A-3 1 EA HG32EB673 Pied Support de guidage Vis Vis+écrou ❑ Kit de fixation pour hôtel Vis courte (2EA) Vis longue (2EA) Ecrou (2EA) Joint (2EA) Vis+écrou Haut Bas Montage du support sur une surface plane telle qu'une commode, un bureau ou un centre de divertissement. ✎ Veillez à bien faire la distinction entre l'avant et l'arrière du support et du support de guidage lors de l'assemblage. ✎ Veillez à ce que le téléviseur LED soit soulevé et déplacé par au moins deux personnes. ✎ Lorsque vous connectez le pied, posez le produit à plat sur une surface molle, l'écran face à vous, puis fixez les vis. ✎ Le nombre de vis peut varier selon le model. [HB670-XC]Install Guide-FRA.indd 4 2013-03-29 5:15:055 Français HG32EB670, HG32EB675, HG39EB670, HG39EB675, HG42EB675, HG46EB670, HG46EB675

Posez un chiffon doux sur la table afin de protéger le téléviseur. Posez l'appareil sur le chiffon de telle façon que sa partie avant soit tournée vers le bas. Insérez le support de guidage dans la fente située à l'arrière du téléviseur.

(M4 X L12, pour les modèles de 40 pouces et plus) NE PAS UTILISERDE PRODUITS CHIMIQUESNE PAS UTILISERDE GRAISSENE PAS UTILISERD'HUILEATTENTION

✎ Veillez à bien faire la distinction entre l'avant et l'arrière du support et du support de guidage lors de l'assemblage. ✎ Veillez à ce que le téléviseur soit soulevé et déplacé par au moins deux personnes. HG28EB670, HG28EB675

Posez un chiffon doux sur la table afin de protéger le téléviseur. Posez l'appareil sur le chiffon de telle façon que sa partie avant soit tournée vers le bas. Insérez le support de guidage dans la fente située à l'arrière du téléviseur.

Posez un chiffon doux sur la table afin de protéger le téléviseur. Posez l'appareil sur le chiffon de telle façon que sa partie avant soit tournée vers le bas. Insérez le support de guidage dans la fente située à l'arrière du téléviseur. (M4 X L12)

Lorsque vous installez le pied, nous vous conseillons d'ajouter une valve rotative (disque métallique) pouvant pivoter, et de la fixer au support du pied en utilisant deux vis. Pour pouvoir faire pivoter la fonction de pivot, vous devez fixez le pied en suivant les instructions.

AVERTISSEMENT: Pour empêcher les dommages, cet appareil doit être solidement fixé au sol ou à une table,

conformément aux instructions d'installation. Assemblage du pivot (téléviseur 32pouces ou de taille supérieure) Le pied d'un téléviseur de plus de 32pouces prend en charge la fonction de pivot. Cette fonction permet de pivoter à 20°, 60° et 90° et vous pouvez modifier l'angle de pivotement en utilisant un PIVOT DE SUPPORT DE FIXATION. ¦ Pivotement de 20°à 60° Si vous assemblez la cale en bas du pied dans l'orifice du PIVOT DE SUPPORT DE FIXATION où sont indiqués 20° ou 60°, l'angle de pivotement peut alors aller de 20° à 60° vers la gauche ou vers la droite. ¦ Pivotement à 90° Si vous assemblez uniquement les vises après avoir retiré le PIVOT DE SUPPORT DE FIXATION, l'angle de pivotement peut aller jusqu'à 90° vers la gauche ou vers la droite. 20° 60° 20° 60° [HB670-XC]Install Guide-FRA.indd 6 2013-03-29 5:15:117 Français Présentation du panneau de branchement HOSPITALITY TVHDMI IN 3(ARC)EXT (RGB)AUDIOVIDEOCOMPONENT / AV INDIGITALAUDIO OUT(OPTICAL)CLOCKDATARJPHP-IDPC / DVIAUDIO INVARIABLEAUDIO OUTVOL-CTRL

Lorsque vous branchez un périphérique externe à votre téléviseur, assurez-vous que celui-ci est éteint.

Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et du câble. 1 DIGITAL AUDIO OUT (OPTICAL): A connecter à un composant audio numérique. 2 PC/DVI AUDIO IN: Permet de raccorder la fiche de sortie audio de votre PC. 3 PC IN: Raccordez la fiche de sortie vidéo de votre PC. 4 VARIABLE AUDIO OUT: Utilisé pour la sortie audio du haut-parleur de la salle de bains. Permet de connecter le boîtier mural de salle de bains et le port variable. 5 VOL-CTRL: Permet de contrôler le volume du haut-parleur de la salle de bains. Connectez le boîtier mural de salle de bains et le port VOL-CTRL.

– Permet de raccorder une prise vidéo / audio Composant. – Connectez les câbles vidéo composant (en option) au connecteur composant ("PR", "PB", "Y") situé à l'arrière de votre poste et aux connecteurs de sortie vidéo composant correspondants du lecteur DVD. – Si vous souhaitez brancher en même temps le boîtier décodeur et le lecteur DVD, branchez ces appareils ensemble, puis connectez le lecteur DVD aux prises composant ("PR", "PB", "Y") de votre téléviseur. – Les prises PR, PB et Y de vos appareils composant (lecteur DVD) sont parfois désignés par les lettres "Y", "B-Y" et "R-Y" ou "Y", "Cb" et "Cr". – Branchez les câbles audio RCA (en option) sur la prise [R - AUDIO – L] située à l'arrière du téléviseur et leurs autres extrémités sur les prises de sortie audio correspondantes du lecteur DVD. [HB670-XC]Install Guide-FRA.indd 7 2013-03-29 5:15:138 Français 7 EXT (RGB) Connecteur Entrée Sortie Vidéo Audio (L/R) RGB Video + Audio (L/R) EXT 0 0 0 Seule la sortie TV ou DTV est disponible.

Entrées ou sorties pour périphériques externes tels que des magnétoscopes, des lecteurs DVD, des consoles de jeux vidéo ou des lecteurs de vidéodisques. 8 RJP: Ce port de communication RJP (Remote Jack Pack) permet de connecter différents périphériques au module supplémentaire afin d'améliorer l'utilisation du périphérique. 9 HP-ID: Connectez simultanément le câble aux prises HP-ID et Casque ainsi qu'à un boîtier pour écouteurs distinct. Voir page15. Lorsque vous connectez le casque à un boîtier pour écouteurs, il fonctionne de la même façon que pour la fonction Casque. 0 HEADPHONE JACK – Un casque peut être connecté à la prise casque de votre téléviseur. Lorsque le casque est branché, les enceintes intégrées n'émettent plus de son. ! HDMI IN 1, 2 (DVI), 3 (ARC): Permet de raccorder la fiche HDMI d'un périphérique équipé d'une sortie HDMI.

Aucune connexion audio n'est nécessaire pour une connexion HDMI-HDMI.

Utilisez la prise HDMI IN 2 (DVI) pour une connexion DVI à un périphérique externe. Utilisez un câble ou un adaptateur DVI-HDMI pour la connexion vidéo et les prises PC/DVI AUDIO IN pour le son. Modes d'affichage La taille et la position de l'écran varient en fonction du type d'écran du PC et de sa résolution. Les résolutions indiquées dans le tableau des paramètres recommandés. La résolution prise en charge peut varier en fonction du modèle.

La résolution optimale est de 1366 X 768 à 60Hz. (Modèle HD) Mode Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d'horloge pixels (MHz) Polarité synchronisée (H/V) IBM 720x400 31,469 70,087 28,322 -/+ MAC 640x480 832x624 1152x870 35,000 49,726 68,681 66,667 74,551 75,062 30,240 57,284 100,000

La résolution optimale est de 1920 X 1080 à 60 Hz. (Modèle FHD) Mode Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d'horloge pixels (MHz) Polarité synchronisée (H/V) IBM 720x400 31,469 70,087 28,322 -/+ MAC 640x480 832x624 1152x870 35,000 49,726 68,681 66,667 74,551 75,062 30,240 57,284 100,000

Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI IN 2(DVI).

Le mode entrelacé n'est pas pris en charge.

Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n'est pas standard.

Les modes Separate et Composite sont pris en charge. SOG n'est pas pris en charge. @ CLOCK: Réglez l'heure après avoir connecté le câble Horloge externe à la prise Horloge. Vous pouvez utilisez la fonction External Clock Display. # DATA – Permet de gérer la communication de données entre le téléviseur et le SBB. – La prise TV est de type RJ-12. $ COMMON INTERFACE % USB / CLONING – Prise utilisée pour les mises à jour logicielles, la fonction Media Play, etc. – Connexion de maintenance. ^ ANT IN: Afin de retransmettre correctement les chaînes de télévision, le téléviseur doit recevoir un signal depuis l'une des sources suivantes: une antenne extérieure, un réseau de télévision câblée ou un réseau par satellite.

Pour la Norvège et la Suède: Tout équipement connecté à la terre via une prise réseau et/ou via un autre équipement connecté à la terre, et connecté à un réseau câblé, peut provoquer un risque d'incendie. Pour empêcher cela, un isolateur galvanique est également installé entre l’équipement et le réseau câblé lors de la connexion. [HB670-XC]Install Guide-FRA.indd 9 2013-03-29 5:15:1510 Français Utilisation du Contrôleur TV Le Contrôleur TV, qui est un bouton ayant la forme d'un petit manche à balais à l'arrière du téléviseur, vous permet de contrôler le téléviseur sans utiliser la télécommande. Capteur de la télécommandeContrôleur TVL'image apparaît lorsque vous êtes en face du moniteur.Menu FonctionRetourSélection de la Media PlaySélection de la SourceEteindreSélection de la Menu

La couleur et la forme du produit peuvent varier en fonction du modèle.

Pour quitter le menu, veuillez appuyer sur le bouton pendant plus d’une seconde.

Lorsque vous sélectionnez la fonction en déplaçant le contrôleur vers le haut, le bas, la gauche ou la droite, veillez à ne pas appuyer sur ce dernier. Si vous appuyez dessus, vous ne pouvez plus vous en servir pour effectuer un déplacement vers le haut, le bas, la gauche ou la droite. Mode veille Votre téléviseur entre en mode Veille lorsque vous l'éteignez et continue de consommer une petite quantité d'alimentation électrique. Pour éviter les risques et réduire la consommation électrique, ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). Il est préférable de débrancher le cordon d'alimentation. [HB670-XC]Install Guide-FRA.indd 10 2013-03-29 5:15:1611 Français Présentation de la télécommande ✎ Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutons Power, Channel et Volume. Installation des piles (type de pile: AAA)

Utilisez la télécommande à une distance maximale de 7mètres du téléviseur.

Une lumière intense peut affecter le bon fonctionnement de la télécommande. Evitez de l'utiliser à proximité d'une lampe fluorescente spéciale ou d'une enseigne au néon.

La couleur et la forme peuvent varier en fonction du modèle.

Les boutons "ACCUEIL" et "3D" de la télécommande ne sont pas pris en charge. Lorsque vous appuyez sur ces boutons, le téléviseur ne répond pas. ABCDALARMSUBT.GUIDECONTENTCLOCK HOME Permet d'allumer et d'éteindre le téléviseur. Permet d'afficher et de sélectionner les sources vidéo disponibles. Affichage du Guide électronique des programmes (EPG). Permet de changer de chaîne. Permet d'afficher l'application Accueil contenu. Permet d'afficher des informations à l'écran. CLOCK: Lorsque vous appuyez sur la touche INFO alors que le téléviseur est en veille, l'écran du téléviseur affiche l'heure. Permet de quitter le menu. ALARM: appuyez sur l'heure à laquelle vous voulez que le téléviseur s'allume. : permet d'allumer et d'éteindre l'image3D. (Non disponible) SUBT.: permet d'afficher les sous-titres numériques. basculer vers l'écran Accueil. Permet de couper temporairement le son. Permet de sélectionner les chaînes directement Réglez le volume. Affiche la liste des chaînes à l'écran. Permet d'afficher le menu principal à l'écran. Permet de sélectionner rapidement les fonctions fréquemment utilisées. Revenir au menu précédent. Boutons dans Liste des chaînes, dans le menu Accueil contenu, etc. appuyez sur l'heure à laquelle vous voulez que le téléviseur s'allume. Utilisez ces boutons avec les modes Accueil contenu. Permettent de sélectionner des éléments de menu à l'écran et de modifier les valeurs des menus. Permet de choisir Teletexte, Double ou Mix. [HB670-XC]Install Guide-FRA.indd 11 2013-03-29 5:15:1712 Français Connexion du téléviseur au SBB HOSPITALITY TV

HDMI IN 3(ARC)COMPONENT / AV IN

CLOCK DATA ETH MODEM Câble de donnéesPanneau arrière du téléviseurServeur de l'hôtel STB (décodeur) ou SBB (Set Back Box)

1. Connectez la prise DATA du téléviseur à la prise [ETH MODEM] du STB (SBB) à l'aide d'un câble de données.

Utilisation de la communication de données. [HB670-XC]Install Guide-FRA.indd 12 2013-03-29 5:15:1713 Français ¦ Liste des fournisseurs et des câbles de données compatibles fournis avec le téléviseur y Vérifiez que vous utilisez le bon câble de données pour votre fournisseur. Reportez-vous à l'étiquette de code des câbles de données. [HB670-XC]Install Guide-FRA.indd 13 2013-03-29 5:15:1714 Français Raccordement des enceintes de salle de bains Vous pouvez connecter les enceintes de salle de bains de la manière suivante. ¦ Connexion via la sortie variable (disponible sans amplificateur externe) AUDIO VARIABLEAUDIO OUTVOL-CTRLAUDI

Panneau arrière du téléviseur Boîtier de réglage du volume Haut-parleur

1. Connectez le port VARIABLE AUDIO OUT du téléviseur aux enceintes murales de la salle de bains de l'hôtel.

Enceinte +Enceinte - N/C 2. Connectez la prise VOL-CTRL du téléviseur au port du boîtier du contrôle du volume du mur de la salle de bains de l'hôtel.

La sortie maximale des enceintes est fixée à 4W, 8Ω. y Installation du contrôle du volume – Si vous configurez le boîtier de contrôle du volume comme indiqué dans l'illustration, vous pouvez contrôler le volume des enceintes de salle de bains. – La prise connectée au téléviseur depuis le boîtier de contrôle du volume est une prise téléphonique 3,5mm ordinaire. – L'interrupteur du boîtier de contrôle du volume est un interrupteur tactile.

Réglage du mode Sub AMP – 0: désactive la fonction Sub AMP (AMP secondaire) (PWM désactivée). – 1: détermine le volume secondaire en fonction du réglage du volume principal. En d'autres termes, le volume secondaire est déterminé par les réglages de volume à la mise sous tension, de volume minimal et de volume maximal du mode Hotel. – 2: détermine le volume en fonction du réglage du panneau de commande de la salle de bains. y Caractéristiques du port de sortie variable – Câble de haut-parleur: utilisez un câble pour enceintes d'une longueur maximale de 25m (82pieds). Boîtier de réglage du volumeVOL - DOWN(Blanc 1)VOL - UP(Noir /Rouge 2) GND (Fil de terre 3)VOL + VOL

[HB670-XC]Install Guide-FRA.indd 14 2013-03-29 5:15:1815 Français ¦ HP-ID Un boîtier pour écouteurs en option peut être placé sur la table de nuit ou un bureau pour le confort des utilisateurs. procédures d'installation sont indiquées ci-dessous. y Schéma détaillé du boîtier pour écouteurs.

HEADPHON BOX Panneau arrière du téléviseur Boîtier pour écouteurs TV Headphones jack White wire (Audio-L) Shield Wire TV HP-ID jack Red wire + White wire Red Wire (Audio-R) Shield wire [HB670-XC]Install Guide-FRA.indd 15 2013-03-29 5:15:1916 Français Connexion du disque dur MediaHub HD Toute source externe connectée au MediaHub HD peut être sortie vers la réception.

La couleur et la forme peuvent varier en fonction du modèle. HDMI USB RS/232PC IN(5V 0.5A) / CLONING USBHDMI IN 2(DVI)HDMI IN 1ANT INAIR/CABLE HOSPITALITY TV

TRL Panneau arrière du téléviseur Arrière du MediaHub HD

Câble de données RS-232

1. Connectez le port RJP du téléviseur au port RS/232 du MediaHub HD.

2. Connectez le port HDMI IN du téléviseur au port HDMI du MediaHub HD.

y MediaHub HD – Le MediaHub HD est un module matériel qui dispose de différentes entrées audio et vidéo (A/V, Audio, PC, HDMI et USB) et des sorties correspondantes. Les sources de sortie correspondantes sont connectées du MediaHub au téléviseur. Le MediaHub communique avec le téléviseur via une prise RS-232. Hot Plug & Play est une fonction qui permet aux clients de l'hôtel de connecter une source externe au MediaHub. Le MediaHub communique avec le téléviseur en envoyant des messages en fonction des sources actives ou inactives. Le téléviseur passe à la source externe active. – Vous devez brancher le port HDMI du MediaHub sur le port HDMI IN du téléviseur. – Une fois le téléviseur sous tension, connectez-le au RJP dans les 10secondes. y Fonctions spéciales – PIP – Détection automatique [HB670-XC]Install Guide-FRA.indd 16 2013-03-29 5:15:1917 Français Connexion du RJP (Remote Jack Pack) Toute source externe connectée au RJP peut être sortie vers la réception de l'hôtel.

La couleur et la forme peuvent varier en fonction du modèle. PC IN(5V 0.5A) / CLONING USBHDMI IN 2(DVI)HDMI IN 1ANT INAIR/CABLE HOSPITALITY TV

Panneau arrière du téléviseur Arrière du RJP

Câble audio D-sub / PC 2 Câble audio 3 Câble vidéo 4 Câble HDMI4 Câble HDMI

1. Connectez le port PC IN / PC/DVI AUDIO IN du téléviseur au port PC/AUDIO du RJP.

2. Connectez le port AV IN [VIDEO]/[L-AUDIO-R] du téléviseur au port VIDEO du RJP.

3. Connectez le port AV IN [VIDEO] du téléviseur au port VIDEO du RJP.

4. Connectez le port HDMI IN du téléviseur au port HDMI du RJP.

5. Connectez le port RJP du téléviseur au port RS/232 du RJP.

Les RJP (Remote Jack Pack) compatibles avec ce téléviseur Samsung sont les modèles TeleAdapt TA-7610, TA- 7650 (HD) et TA-7660 (HD Plus). y RJP (Remote Jack Pack): RJP est l'abréviation de Remote Jack Pack. Le RJP est un module matériel qui dispose de différentes entrées audio et vidéo (A/V, Audio, PC et HDMI) et des sorties correspondantes. Les sources de sortie correspondantes sont connectées du RJP au téléviseur. Le RJP communique avec le téléviseur via une prise RS232. Hot Plug & Play est une fonction qui permet aux clients de l'hôtel de connecter une source externe au RJP. Le RJP communique avec le téléviseur en envoyant des messages en fonction des sources actives ou inactives. Le téléviseur passera sur la source externe active en fonction de la priorité définie par l'utilisateur.

Vous pouvez sélectionner HDMI IN et AV IN pour connecter le RJP.

Une fois le téléviseur sous tension, connectez-le au RJP dans les 10secondes. [HB670-XC]Install Guide-FRA.indd 17 2013-03-29 5:15:2018 Français y Vous pouvez rétablir les réglages d'usine du RJP en enfonçant simultanément les boutons A/V et HDMI pendant 10secondes. Tous les LED clignotent 5 fois pour confirmer la réinitialisation. y Le RJP éteint automatiquement ses LED après 5minutes pour éviter toute pollution lumineuse superflue dans la chambre d'hôtel. Les LED qui étaient éteintes se rallumeront si le client touche un bouton, et le compte à rebours de 5minutes redémarre. Si le client touche un autre bouton de source, le téléviseur passe à la source sélectionnée et la LED correspondante s'allume. y Après la réinitialisation du RJP ou la mise hors/sous tension du téléviseur, il faut environ 10secondes pour établir la communication entre le téléviseur et le RJP. y Le tableau suivant présente le délai approximatif, en secondes, nécessaire pour le passage du téléviseur à la source d'entrée, en fonction de la priorité.

Scénario 1: Si aucune entrée n'est connectée. Source Connexion AV 2sec PC 0,7sec HDMI 3,9sec

Scénario 2: Si plusieurs entrées sont connectées et qu'une source d'entrée est débranchée puis rebranchée. Source Déconnexion Connexion Total AV 4,5sec 2sec 6,5sec PC 0,7sec 0,7sec 1,4sec HDMI 3,9sec 3,9sec 7,8sec

P. ex., si toutes les sources en direct du RJP (AV, PC et HDMI) sont connectées, AV est affichée avec la priorité la plus élevée. Si le RJP se trouve en mode HDMI et qu'un client débranche puis reconnecte la source AV, le délai minimal pour passer à la source AV est de 6,5secondes. y Pour connecter un périphérique audio (iPod ou Mp3), le mode Musique doit être réglé sur Marche et la fonction Jack Ident detect sur Arrêt. y Les sources d'entrée A/V, PC et HDMI sont prises en charge. [HB670-XC]Install Guide-FRA.indd 18 2013-03-29 5:15:2019 Français Réglage des données de l'option Hotel (Hôtel) Accès: Appuyez dans l'ordre sur les boutons MUTE → 1 → 1 → 9 → ENTERE. (Le mode Standalone est défini sur le mode Hospitality.) Pour quitter ce menu: éteignez l'appareil puis rallumez-le. N° Elément Sous-élément Valeur initiale Description Autonome Interactif 1 Hospitality Mode Standalone / Interactive Default : Standalone Standalone Permet de sélectionner le mode Hospitality. 2 SI Vendor *** OFF Samsung Permet de sélectionner le SI Vendor 3 Power On Power On Channel EN User Defined / Last Saved Last Saved User Defined Le téléviseur affichera une chaîne définie lorsque vous l'allumerez. Power On Channel *** 1 1 Lorsque le téléviseur sera allumé, il affichera automatiquement cette chaîne. (Disponible lorsque "User Defined" est sélectionné dans Power On Channel EN) Channel Type ATV / DTV / CDTV / SDTV ATV ATV Cette fonction détermine le type de Power on Channel Type. (Disponible lorsque "User Defined" est sélectionné dans Power On Channel EN) Power On Volume EN User Defined / Last Saved Last Saved Last Saved Cette fonction configure l'option Power On Volume du téléviseur:

• UserDened:-levolumedutéléviseuràla mise sous tension peut être défini/spécifié par l'utiliseur.

• LastSaved:-lorsqueletéléviseurest allumé, son volume est le même que celui défini avant sa précédente mise hors tension. Power On Volume 0~100 10 10 Lorsque le téléviseur sera allumé, il utilisera automatiquement ce niveau de volume. Disponible lorsque "User Defined" est sélectionné dans Power On Volume EN Min Volume 0~100 0 0 Permet de réglet le niveau minimum du volume Max Volume 0~100 100 100 Permet de régler le niveau maximum du volume Power on source TV / HDMI1 / HDMI2 DVI / HDMI3 / AV1 / COMP / PC TV TV Permet de sélectionner la source d'entrée lorsque le téléviseur est allumé pour la première fois. Power On Option Power On / Standby / Last Option Last Option Last Option Permet de déterminer l'état du téléviseur lorsque le courant est rétabli après une panne de courant ou après que l'alimentation du téléviseur est débranchée puis rebranchée.

• Standby:étatenveille

• PowerON:misesoustensiondutéléviseur

• LastOption:derniermoded'alimentation [HB670-XC]Install Guide-FRA.indd 19 2013-03-29 5:15:2120 Français N° Elément Sous-élément Valeur initiale Description Autonome Interactif 4 Channel Channel Setup *** L'utilisateur peut définir une option de chaîne. Par exemple: Recherche automatique, Recherche manuelle, Antenna setting. Channel Editor *** Option permettant de modifier le nom et le numéro de la chaîne. Paramètres de sourdine vidéo pour les chaînes figurant dans la liste des chaînes. Channel Bank Editor

(Remarque) n/a Permet d'attribuer les chaînes qui seront incluses dans la banque de chaînes.

• Vouspouvezattribuerunnumérodechaîneàune source d'entrée externe dans l'éditeur de chaîne. Le numéro de la chaîne est ajouté à l'éditeur de banque de chaînes. Disponible pour les téléviseurs d'hôtels lorsque "Smoovie" est sélectionné dans Standalone SI Vendor Mixed Channel Map On / Off

(Remarque) n/a Cette fonction permet d'afficher les différentes chaînes de types d'antennes (Hertzien/Câble ou Satellite) tout en naviguant entre elles.

• On: Lorsque cette fonction est activée, les clients peuvent accéder à l'intégralité de la carte des chaînes, indépendamment du type d'antenne sélectionné. La liste des chaînes va également proposer les chaînes de type Hertzien ou Câble.

• Off: Lorsque cette fonction est arrêtée, les clients peuvent uniquement accéder à la carte des chaînes correspondant au type d'antenne sélectionné [Hertzien/Câble ou Satellite]. La liste ou l'éditeur de chaînes affichera uniquement les chaînes du type d'antenne sélectionné. Dynamic SI On / Off ON n/a

• On: permet de vérifier le numéro de chaîne pour le programme DTV (l'éditeur de chaîne DTV est inaccessible).

• Off: ne vérifie pas le numéro de chaîne pour le programme DTV (l'éditeur de chaîne DTV est accessible, mais la mise à jour supplémentaire du numéro de chaîne pour le programme n'est pas prise en charge). Channel Rescan Message On / Off OFF OFF Lorsque les données de la carte des chaînes ne correspondent pas aux données transmises, le téléviseur règle automatiquement les chaînes pour restaurer les données/paramètres dans la carte des chaînes.

• On: Lorsque Channel Rescan Message est activé, l'OSD affiche un message indiquant que les chaînes sont en cours de recherche et seront affichées aux clients de l'hôtel.

• Off: Un administrateur de l'hôtel peut arrêter la fonction Channel Rescan Message, si le message OSD indiquant la recherche ne doit pas être affiché aux clients de l'hôtel. Pan Euro MHEG On / Off ON ON

• On: Si Pan EURO MHEG est arrêté, MHEG est exécuté selon les spécifications du produit.

• Off: Si l'option Pan EURO MHEG est activée, MHEG est activé quelles que soient la région ou les spécifications du produit.

Channel My channel En On / Off OFF n/a Permet d'activer ou de désactiver la fonction Mychannel. Genre Editor

- n/a Permet de modifier le genre des chaînes (disponible lorsque Mychannel est activée).

Menu OSD Picture Menu Lock On / Off OFF OFF Permet d'activer ou de désactiver le menu Image. Menu display On / Off ON OFF Permet d'activer ou de désactiver le menu.

• Off:désactivé [HB670-XC]Install Guide-FRA.indd 20 2013-03-29 5:15:2121 Français N° Elément Sous-élément Valeur initiale Description Autonome Interactif 7 Operation Panel Button Lock Unlock / Lock / OnlyPower / Menu/ Source Unlock Unlock Permet d'activer ou d'arrêter le fonctionnement du panneau avant (touche locale).

• Lock:verrouilletouteslestouchesdupanneau

• Unlock:déverrouilletouteslestouchesdupanneau

• OnlyPower:verrouilletouteslestouchesà l'exception de la touche d'alimentation (touche du panneau).

• Menu-Source:verrouilleuniquementlestouches Menu et Source Subtitle Auto On On / Off Off Off Cette fonction active ou désactive la fonction qui convertit automatiquement les sous-titres dans la langue d'un pays spécifique. Cette fonction est prise en charge pour les téléviseurs d'hôtels qui peuvent recevoir les diffusions DVB en direction de l'Europe. Cette fonction est reliée à la spécification de sous- titres français. Les sous-titres pour les autres pays fonctionnent selon les spécifications du pays adéquat, indépendamment de la fonction Subtitle Auto On.

• On: Lorsque la fonction Subtitle Auto On est activée, elle suit les spécifications de sous-titres français.

• Off: Lorsque la fonction Subtitle Auto On est arrêtée, elle ne suit pas les spécifications de sous-titres français. 8 Clock Clock Type Off/SW Clock/Ext. Clock Off Off Permet de sélectionner le type d'horloge (Off/SW Clock/Ext. Clock)

• Off:aucuneoptiond'horlogedesoptionsdel'hôtel ne fonctionnera.

• SWClock:seulel'optionSWclockfonctionnera.

• Ext.Clock:lesélémentsreliésàl'horlogeLED fonctionneront (par exemple: Dimming/Clock test/ Time Format). Local time Standalone : Manual / TTX Interactive : Manual / TTX / Auto Manual Auto Permet de sélectionner la méthode de mise à jour des données de l'horloge.

• Auto:lorsquecettefonctionestdéfiniesurAuto., l'horloge du téléviseur sera mise à jour en utilisant les informations d'horaire fournies dans le flux numérique de syntonisation.

• Manual:permetd'utiliserlesdonnéesdel'horloge à partir de la chaîne DVB ou de régler manuellement l'horloge.

• TTX:permetderéglermanuellementl'horloge(en procédant à la mise à jour à l'aide des données TTX). Time Format 12 Hour / 24 Hour 24 Hour 24 Hour Permet de sélectionner le Time Format (activée lorsque le type d'horloge est "Ext. Clock") Clock Test Failure / Success Failure Failure Permet de tester la luminosité et les pixels du type "Ext. Clock" (activée lorsque le type d'horloge est "Ext. Clock"). Clock Normal Dim. 0~4 4 4 Permet de définir la luminosité du type "Ext. Clock" en mode Power on. (activée lorsque le type d'horloge est "Ext. Clock") Clock Standby Dim. 0~4 1 1 Permet de définir la luminosité du type "Ext. Clock" en mode Veille. (activée lorsque le type d'horloge est "Ext. Clock") 9 Music Mode Music Mode AV On / Off OFF OFF La fonction Music Mode, comme le suggère son nom, permet à un administrateur d'hôtel de diffuser de l'audio depuis des sources externes, telles que AV/ Comp/PC. Lorsque cette fonction est activée, les clients peuvent écouter de l'audio depuis des sources externes, même si la prise vidéo n'est pas connectée. Si le signal vidéo est connecté, le téléviseur affichera le contenu vidéo. Dans le cas contraire, seul l'audio sera diffusé. Le panneau du téléviseur peut être configuré pour arrêter complètement ou afficher une icône de haut-parleur, en paramétrant l'option Rétroéclairage. Music Mode PC On / Off OFF OFF Music Mode Comp. On / Off OFF OFF Music Mode Backlight On / Off OFF OFF Lorsque cette fonction est activée, elle permet l'affichage de l'icône Audio en activant le rétroéclairage du panneau du téléviseur lorsque le mode Music est activé pour AV/PC/Composant. [HB670-XC]Install Guide-FRA.indd 21 2013-03-29 5:15:2222 Français N° Elément Sous-élément Valeur initiale Description Autonome Interactif

External Device 7610 Priority AV 1~3 1 1 Cette option définit les priorités d'affichage des sources externes (AV/PC/HDMI) lorsque le téléviseur est connecté à un périphérique RJP. 7610 Priority

Permet de sélectionner la source de RJP HDMI Source (HDMI1/HDMI2/HDMI3). Sound Bar Out On / Off Off Off Un périphérique externe tel qu'un système Soundbar Samsung peut être connecté au téléviseur via une connexion Anynet et le son du téléviseur peut être acheminé jusqu'au périphérique Soundbar. Si cette fonction est désactivée dans le menu Hotel Factory, cette fonction est désactivée. Le haut-parleur principal du téléviseur sera mis en sourdine tandis que l'option Sound Bar est activée et que le haut-parleur est connecté via HDMI.

External Source USB Media Mode Default / Automatic / Disable Default Default Cette fonction permet de modifier le comportement des périphériques USB lorsqu'ils sont branchés.

• Default:lorsquecetteoptionsest sélectionnée et que vous branchez un périphérique USB, une fenêtre contextuelle apparaît et le mode USB Media Play commence la lecture lorsque vous appuyez sur Entrer.

• Automatic:sicetteoptionestsélectionnée, une fois un périphérique USB branché, le mode USB Media Play démarre automatiquement.

• Disable:sicetteoptionestdésactivée, alors l'affichage de fenêtre contextuelle et le démarrage automatique de Media Play le sont également. Vous ne recevrez aucune notification lors du branchement d'un périphérique USB. External Source Banner On / Off ON ON Permet d'afficher les informations de source externe lorsque vous basculez la source du téléviseur sur l'entrée externe. Appuyez sur la touche Info et le téléviseur est activé.

• On:lesinformationsdesourceexternesont affichées sur l'écran du téléviseur.

• Off:lesinformationsdesourceexternene sont pas affichées sur l'écran du téléviseur. Auto source On / PC / Off OFF OFF La fonction Auto Source permet au téléviseur d'afficher une source Connected Live, lorsque le client d'un hôtel connecter une source vidéo telle qu'un PC portable, un lecteur DVD, etc. sans appuyer une touche de la télécommande ou du panneau.

• On:touteslessourcesexternesà l'exception des PC pourront être détectées par la fonction Auto Switch

• PC:seulslesPCpourrontêtredétectéspar la fonction Auto switch

• Off:aucunesourceneseradétectéepar Auto Switch Anynet+Return Source Power On Src / Last Source / Each model source list (AV1, COMP, PC, HDMI1…) Power On Src Power On Src Permet de sélectionner la source de retour lors d'une déconnexion d'AnyNet+ [HB670-XC]Install Guide-FRA.indd 22 2013-03-29 5:15:2223 Français N° Elément Sous-élément Valeur initiale Description Autonome Interactif

Bathroom Speaker SubAmp Mode 0~2 2 2 Le haut-parleur de salle de bain peut être utilisé de trois façons différentes en configurant le mode Sub Amp dans le menu Standalone.

• 0:lemode0désactivelehaut-parleurde salle de bain.

• 1:danslemode1,lehaut-parleurde salle de bain suit le haut-parleur principal du téléviseur. Le son du haut-parleur de salle de bain est contrôlé depuis le RCU Samsung et les touches de volume du panneau du téléviseur. Le volume du haut-parleur de salle de bain est égal au volume du haut-parleur principal divisé par3. Si un utilisateur appuie sur la touche Mute du RCU Samsung, le haut-parleur de salle de bain est également mis en sourdine.

• 2:danscecas,unpanneaudistinct (doté de touches haut/bas) est connecté au téléviseur. Le volume du haut-parleur de salle de bain (allant de 0à32) peut être contrôlé depuis les touches de ce panneau. Dans ce cas, le son du haut-parleur principal du téléviseur n'est pas affecté. Volume Sub AMP: 0~32 SubAmp Volume 0~32 6 6 Permet de définir l'option Sub AMP Volume. (L'option Sub Amp Volume définit le volume du haut-parleur de salle de bain par défaut.)

Eco Solution Energy saving Off / Low / Medium / High OFF OFF Cette fonction permet de régler la luminosité du téléviseur pour réduire la consommation d'électricité.

• Off:désactivelafonctiond'économie d'énergie.

• Low:metletéléviseurenmoded'économie d'énergie basse.

• Medium:metletéléviseurenmode d'économie d'énergie moyenne.

• High:metletéléviseurenmoded'économie d'énergie élevée.

Permet de modifier le message de bienvenue. Hospitality Logo Off / BMP / AVI / BOTH OFF OFF Permet de sélectionner le type du logo du mode Hospitality. Hospitality Logo DL

Permet de télécharger le fichier de logo du mode Hospitality depuis un périphérique USB sur le téléviseur. Logo Display Time 3 second / 5 second / 7 second 5 second 5 second Permet de définir la durée d'affichage du logo. 15 Cloning Clone TV to USB

Permet de copier tous les paramètres du téléviseur sur un périphérique USB. Clone USB to TV

Permet de copier tous les paramètres d'un périphérique USB sur le téléviseur. Setting Auto Intialize On / Off OFF OFF Lorsque cette option est activée, elle restaure les paramètres d'image et de son, ainsi que d'autres paramètres du menu de l'utilisateur présents dans les fichiers copiés à chaque fois que le téléviseur est allumé. Par conséquent, si un client modifie le rétroéclairage ou la couleur ou n'importe quel élément du menu d'utilisateur, les paramètres par défaut du fichier copié seront appliqués à chaque fois que le téléviseur sera rallumé. [HB670-XC]Install Guide-FRA.indd 23 2013-03-29 5:15:2224 Français N° Elément Sous-élément Valeur initiale Description Autonome Interactif

1hour n/a Permet de sélectionner l'option SIRCH update Time. Dans SIRCH update time, vous pouvez choisir d'effectuer une mise à niveau automatique à 12:00 AM/PM ou à 2:00 AM/PM. Vous pouvez effectuer des mises à niveau par heure, selon un intervalle d'une ou deux heures. REACH Update Immediate On / Off Off n/a

• On:chaquefoisqueletéléviseurpasseen mode Veille, la fonction SIRCH Update est toujours exécutée.

• Off:lafonctionSIRCHUpdateest uniquement exécutée selon l'horaire défini dans l'option SIRCH Update Time. REACH Server Channel *** 87 n/a Permet de sélectionner SIRCH Update Channel REACH Server Version *** 0000 n/a Permet d'afficher la version du fichier SIRCH Clone actuellement mis à jour sur le téléviseur. REACH Server Group ID All, 1 - 511 ALL n/a Permet de sélectionner SIRCH Group ID S-LYNK REACH On / Off Off n/a Permet d'activer ou désactiver la fonction REACH Display S-LYNK REACH Volume On / Off On n/a

• On: le son de la source du téléviseur en cours est lu en continu même lorsque le menu S-LYNK REACH est affiché.

• Off: le son de la source du téléviseur en cours est arrêté lorsque le menu S-LYNK REACH est affiché. TICKER On / Off Off n/a

• On:lescontenusTICKERsontafchés.

Permet d'accéder au menu Diagnost. auto.

• PictureTest:cetteoptionpermetde rechercher d'éventuels problèmes d'affichage. Si un problème apparaît durant le texte de l'image, sélectionnez Oui et suivez les instructions à l'écran.

• SoundTest:utilisezlamélodieintégréepour rechercher d'éventuels problèmes sonores. Si le problème apparaît pendant le test, sélectionnez Oui et suivez les instructions à l'écran. Self Diagnosis for HTV

Cette fonction vous permet de vérifier l'état de la sortie audio Variable et la communication avec SI STB ou SBB. Si vous rencontrez le moindre problème avec la fonction de sortie audio Variable ou si la communication avec SI STB ou SBB ne fonctionne pas, veuillez contrôler ces éléments. Upgrade Now *** Permet de mettre à jour le logiciel du téléviseur. Service Pattern *** - - Permet d'afficher Service pattern. TV Reset

Permet de réinitialiser le téléviseur.

REACH (Remote Enhanced Active Control for Hospitality, ou Contrôle actif distant amélioré pour le mode Hospitalité) est une télécommande professionnelle et interactive permettant de mettre à jour le micrologiciel du téléviseur, de copier les données, de modifier la carte des chaînes, les contenus S-LYNK REACH, et les contenus TICKER via RF DTV vers plusieurs centaines de téléviseurs en mode Hospitality simultanément. Les fonctions REACH sont uniquement disponibles en mode Stand-alone. Le serveur REACH est vendu séparément. Pour plus d'informations sur l'utilisateur du serveur REACH, reportez-vous à son manuel, contenu dans l'emballage du serveur REACH. [HB670-XC]Install Guide-FRA.indd 24 2013-03-29 5:15:2325 Français ¦ Welcome Message La fonction Welcome message vous permet d'afficher un message personnalisé sur le téléviseur à chaque fois que ce dernier est allumé par un client dans une chambre d'hôtel. – Les réglages du message de bienvenue se trouvent dans le menu Hotel Options. – La fonction Welcome message doit être activée pour que le message soit affiché lorsque le téléviseur est allumé. Hospitality ModeStandaloneREACH ServerSI VendorOFF ServicePower OnChannelMy ChannelMenu OSDOperationClockMusic ModeExternal DeviceExternal SourceBathroom SpeakerEco SolutionLogo/MessageCloning Welcome Message Edit Welcome MessageHospitality Logo Hospitality Logo DL Logo Display Time

– Le message d'accueil peut se composer de 25caractères maximum et peut être modifié dans le menu Hotel Service. – Les caractères pris en charge dans le message de bienvenue sont les suivants:

Seules les majuscules de A à Z peuvent être utilisées. – Le message de bienvenue peut être modifié via les touches de navigation, de couleur et Enter d'une télécommande dans l'OSD "Edit Welcome Message" ("Modification du message de bienvenue"). Move Enter Return

– Le message de bienvenue et le logo de l'hôtel ne peuvent pas être utilisés en même temps. [HB670-XC]Install Guide-FRA.indd 25 2013-03-29 5:15:2426 Français ¦ Hospitality Logo La fonction Hospitality Logo (Logo du lieu d'accueil) affiche l'image de l'hôtel lorsque le téléviseur est allumé. – Les paramètres Hospitality Logo (Logo du lieu d'accueil) se trouvent dans le menu Hospitality (Lieu d'accueil). – Les options de téléchargement et d'affichage du logo sont activées lorsque l'option Hospitality Logo (Logo du lieu d'accueil) est activée. – Si un logo est en mémoire et que l'option est activée, il s'affiche lorsque le téléviseur est allumé. – Le logo n'apparaît pas lorsque la fonction est désactivée, même si une image de logo est enregistrée sur le téléviseur. Hospitality ModeStandaloneREACH ServerSI VendorOFF ServicePower OnChannelMy ChannelMenu OSDOperationClockMusic ModeExternal DeviceExternal SourceBathroom SpeakerEco SolutionLogo/MessageCloning

Welcome Message OFF Edit Welcome MessageHospitality Logo BMP Hospitality Logo DLLogo Display Time5 Second y Hospitality Logo – Cette option vous permet de choisir si le logo du lieu d'accueil s'affiche ou non. – Elle est désactivée par défaut. – Il est possible de l'activer ou de la désactiver. – Lorsqu'elle est activée, les options de menu de téléchargement et d'affichage du logo deviennent accessibles. y Hospitality Logo DL – Cette option permet de télécharger le logo dans la mémoire du téléviseur à partir d'un périphérique USB. – Un message vous demandant de patienter s'affiche pendant la copie de l'image sur le téléviseur. – Un message vous informant que l'opération est terminée s'affiche lorsque la copie est terminée. – Si l'opération échoue, un message vous l'indique également. – Le message No USB device apparaît si aucun périphérique USB n'est connecté. – Un message signalant l'absence de fichiers apparaît lorsqu'aucun fichier ne peut être copié depuis le périphériqueUSB ou lorsque son format n'est pas valide (il doit être au format BMP). Si ce message apparaît alors que vous disposez d'un fichier de logo sur le périphériqueUSB, vérifiez le format de votre fichier. y Format du fichier de logo – Le téléviseur prend uniquement en charge les formats AVI et BMP. – Le fichier doit être nommé samsung.bmp ou samsung.avi. – La résolution maximale est de 960x540 au formatBMP. – La taille de fichier maximale est de 30Mo au formatAVI. – La taille ou l'échelle de l'écran du téléviseur ne change pas. [HB670-XC]Install Guide-FRA.indd 26 2013-03-29 5:15:2427 Français ¦ Cloning Le clonage USB est une fonction qui permet de télécharger des réglages définis par l'utilisateur (Image, Son, Entrée, Canal, Configuration et Hotel Setup) depuis un téléviseur afin de l'appliquer à d'autres téléviseurs. Tous les réglages définis par l'utilisateur sur le téléviseur (appareil maître) peuvent être copiés vers le lecteur USB. y Clone TV to USB: Cette opération copie les données stockées dans un emplacement spécifique de l'EEPROM du téléviseur sur un périphérique USB.

1. Branchez un lecteur USB au port USB situé à l'arrière du téléviseur.

2. Accédez au menu Hotel Options en appuyant sur ces boutons dans l'ordre suivant:

3. Appuyez sur le bouton ▲ ou ▼ pour choisir "Clone TV to USB", puis appuyez sur le

4. Le message "Clone TV to USB" s'affiche, puis appuyez sur le bouton ENTER.

5. Vous pouvez vérifier l'état de l'opération de copie USB.

En cours: pendant la copie des données vers le lecteur USB.

Terminé: la copie est terminée.

Echec: l'opération de copie a échoué.

Aucun USB: aucun périphérique n'est connecté. y Clone USB to TV: Cette opération consiste à télécharger les données stockées sur le lecteur USB vers le téléviseur.

1. Branchez un lecteur USB au port USB situé à l'arrière du téléviseur.

2. Accédez au menu Hotel Options en appuyant sur ces boutons dans l'ordre suivant:

MUTE → 1 → 1 → 9 → ENTER

3. Appuyez sur le bouton ▲ ou ▼ pour choisir "Clone USB to TV", puis appuyez sur le

4. Le message "Clone USB to TV" s'affiche, puis appuyez sur le bouton ENTER.

5. Vous pouvez vérifier l'état de l'opération de copie USB.

En cours: pendant la copie des données vers le lecteur USB.

Terminé: la copie est terminée.

Echec: l'opération de copie a échoué.

Aucun USB: aucun périphérique n'est connecté.

Aucun fichier: le lecteur USB ne contient aucun fichier à copier.

La copie du lecteur USB vers le téléviseur peut être exécutée si vous maintenez la touche ENTRE enfoncée pendant 5secondes.

La fonction CLONE prend uniquement en charge les séries de modèles identiques (elle ne fonctionne pas correctement pour différentes séries de modèles). Pour un clonage instantané pendant l'installation! Insérez la clé USB contenant les réglages principaux du premier téléviseur, puis maintenez la touche Entrer enfoncée pendant 5secondes. Logo/MessageCloning Clone TV to USBClone USB to TVSetting Auto Initialize OFF Logo/MessageCloning Clone TV to USBClone USB to TVSetting Auto Initialize OFF [HB670-XC]Install Guide-FRA.indd 27 2013-03-29 5:15:2528 Français ¦ Plug & Play La fonction Plug & Play pour hôtels effectue automatiquement la sélection du mode Hôtel, la configuration du pays, de l'horloge et du mode Image, lorsque le téléviseur est allumé pour la première fois. – La fonction Plug & Play pour hôtel est uniquement disponible lorsque le téléviseur est mis sous tension pour la première fois. – Après la configuration du premier téléviseur et l'exécution de Clone TV to USB. – Pour le téléviseur suivant, il faut simplement quitter Plug & Play pour hôtels, brancher le lecteur USB, puis exécuter Clone USB to TV. Configuration > DémarrerLocal SetChange Locat Set if Located in North America, Latin America and Europe.In other regions, Please press SKIP button move to the next step.Current Localset : EUChange Skip

Si Autonome uniq. est sélectionné Le téléviseur passe en mode RF. Le mode autonome est activé. Si Plug & Play autonome est sélectionné <Cette étape n'existe pas pour toutes les régions.> - Après la sélection du pays dans le menu Pays, certains modèles peuvent demander, en plus, le code PIN. - Si vous avez oublié votre code PIN, sélectionnez Service → TV Reset dans le menu Hôtel. Après la recherche des chaînes. Après la recherche des chaînes. Welcome to Samsung TVSelect your language to start the on screen setup. Press the buttons to move the highlightPress the enter button to select.The Language Setting will be applied to Main Menum and not Plug and Play. English Eesti Suomi Francais Deutsch Configure your TVSelect your information in the categories below. Select the country that you're in now. Country Bulgaria Picture Mode Standard Auto TuningTo receive channels, congure the options below then select Scan. Select the connected aerial that you wand to use to get channels Aerial Air Channel Type Digital & Analogue Scan TV Setup Complete! Your TV is now ready to use

• Susceptible de varier en fonction du modèle.* Susceptible de varier en fonction du modèle. Auto Tuning To receive channels, congure the options below then select Scan. Select the connected aerial that you wand to use to get channels Aerial Air Channel Type Digital & Analogue Scan HG28EB670 HG32EB670 HG39EB670 HG46EB670 HG32EB673 HG28EB675 HG32EB675 HG39EB675 HG42EB675 HG46EB675 Lorsque vous appuyez sur le bouton OK, le menu Hotel apparaît, comme indiqué sur la droite. Menez à bien la configuration du menu Hotel, puis réinitialisez le téléviseur. Vous pouvez utiliser votre téléviseur.

– Vérifiez le Current Localset. – Si vous voulez modifier le Localset, sélectionnez Change. – Si vous sélectionnez Skip, l'écran Start apparaît.

2. Démarrer-Configuration facile

– Si vous sélectionnez Standalone Only, le mode Standalone hotel est défini par défaut. – Si vous sélectionnez Interactive, le menu Interactive Setup est affiché. Appuyez sur le bouton d'arrêt pour quitter le menu Interactif. – Sélectionnez Standalone Plug & Play pour passer à l'étape suivante.

3. Sélection de la langue

– Sélectionnez la langue pour l'affichage à l'écran. – Durée d'affichage: la temporisation et le fonctionnement sont les mêmes pour tous les modèles de téléviseur Samsung pour particulier.

4. Sélection du pays et du mode Image

– Sélectionnez le pays et le mode Image adéquats.

5. Recherche automatique

– Sélectionnez la source d'antenne et le type de chaîne. Configurez les paramètres et sélectionnez Scan. – L'opération de Auto Tuning commence à chercher des chaînes. – Lorsque l'opération de Auto Tuning est terminée, les informations des chaînes sont affichées.

– Réglez l'heure adéquate en configurant les paramètres DST (décalage de l'heure d'été) et Time Zone.

7. Configuration du téléviseur terminée

Italy EU_ITALY Austria Germany Switzerland EU_GER France EU_FRANCE Belgium Luxembourg Netherlands EU_BELELUX Portugal Spain EU_SPAIN United Kingdom Ireland EU_UK Denmark Rinland Norway Sweden NORDIC Turkey EU_TURKEY Poland EU_POLAND CIS Kazakhstan CIS_RUSSIA Russia Ukraine Start Standalone Plug & Play (Continue Setup) Interactive (Hotel Menu) Standalone Only (End Setup) Set-Back Box will control TV functions. [HB670-XC]Install Guide-FRA.indd 30 2013-03-29 5:15:2631 Français ¦ SW Clock (Horloge virtuelle) L'horloge virtuelle affiche à l'écran l'heure actuelle lorsque l'utilisateur appuie, en mode veille, sur la touche Info de la télécommande. – Si un utilisateur appuie sur la touche Info alors que le téléviseur est en mode veille, le téléviseur s'allume et affiche l'heure actuelle pendant 10 secondes avant de retourner au mode veille. – L'heure s'affiche sous la forme d'une horloge numérique à la taille normale de la bannière. Le format (12 heures ou 24 heures) est celui déterminé pour les informations. – Si l'utilisateur appuie sur la touche Info alors que le téléviseur est allumé, la fonction originale de la touche Info est activée. y Descriptions détaillées – L'horloge virtuelle dépend du paramètre Marche/Arrêt défini dans le menu d'installation d'usine. – Si elle est activée, le logo rapide est automatiquement désactivé. (Dans ce cas, même si vous réactivez le logo rapide, il est automatiquement désactivé lorsque le téléviseur est rallumé.) – Si l'alimentation principale est coupée, le réglage de l'horloge n'est conservé que sur les modèles pourvus d'un condensateur de sauvegarde et d'une batterie RTC. – Lorsqu'un téléviseur en mode veille affiche l'heure actuelle, les paramètres de sourdine vidéo et audio sont préservés. – Dans ce cas, logo de l'hôtel n'est pas affiché, même si cette option est activée. – Cette fonction ne s'applique qu'en mode autonome. – Autres spécifications des fonctions des touches lorsque l'horloge virtuelle est activée – La touche Info fonctionne comme la touche Power. – Une pression de la touche Power ou Info alors que l'horloge virtuelle est affichée place le téléviseur en mode veille. – Les touches autres que Power et Info sont ignorées lorsque l'horloge virtuelle est affichée. – Dans ce cas, la minuterie de mise en marche ne fonctionne pas. – Les minuteries d'arrêt et de mise en veille sont opérationnelles. – Lorsque l'horloge est mise en mode manuel dans le menu Heure, l'heure du sub micom est conservée par le circuit RTC. – Même si l'heure actuelle n'est pas configurée, elle s'affiche de la même manière que le menu. (--:--) *Cette fonction peut varier en fonction du modèle. [HB670-XC]Install Guide-FRA.indd 31 2013-03-29 5:15:2632 Français ¦ Télécommande multicode La télécommande multicode est un émetteur spécial qui permet de commander tous les téléviseurs à l'aide d'un seul appareil. Cette fonctionnalité peut s'avérer utile dans un lieu où plusieurs téléviseurs sont installés, par exemple un hôpital. Le message Set ID number sera affiché. La fonction multicode peut prendre en charge la transmission de 9 codes différents. Le code ID d'origine pour chaque téléviseur est "0". Le code d'ID n'a pas pu être défini et réinitialisé en mode Analog TV (TV analogique) ou PC (PC). (Non disponible pour les canaux TTX ni DTV) – Le code d'ID doit être compris entre 0 et 9. – Maintenez les touches RETURN et MUTE appuyées pendant plus de 7secondes, puis la touche numérique que vous souhaitez définir. – Le message Set ID s'affiche au centre de l'écran. – Le message suivant s'affiche. “The Remote control code is set to x. If you want to change the Remote control code. Enter the digit you want to change." (x est le chiffre du code). Ce message reste affiché jusqu'à ce que vous appuyiez sur la touche Exit. Remote control code is set to 0. If you want to change Remote control code, enter the digit you want to change. – Par exemple, si vous appuyez sur 1, le téléviseur et la télécommande recevront le code 1. – Le message "Remote control code is changed to 1" (Le code de télécommande est désormais1) s'affiche. Seule une télécommande ayant le même code ID qu'un téléviseur peut le contrôler. – Si une télécommande et un téléviseur n'ont pas le même code ID, le message suivant est affiché: “ TV ID x” (x est l'ID du téléviseur) – Pour réinitialiser le code ID, maintenez les touches EXIT et MUTE appuyées pendant 7secondes. Le code de la télécommande et celui du téléviseur sont fixés à "0". Le message "Remote control code is set to 0." s'affiche. – La manière de définir ou de réinitialiser l'ID peut varier en fonction de la télécommande. Reportez-vous au tableau ci- dessous. ¦ Réglage de l'heure

MENU → Système → Heure → Horloge → Réglage Horloge y L'heure est entrée – Appuyez sur le bouton de la télécommande pour sélectionner Horloge et régler l'heure. y Réglage de l'heure du mode Interactif – Si le système de l'hôtel transmet des informations relatives à l'heure, celle-ci est définie automatiquement. – Si le système de l'hôtel ne transmet pas d'informations relatives à l'heure, celle-ci ne s'affiche pas.

Si l'heure est définie, l'horloge s'affiche en façade. Time Horloge Veille Off Réveil Horloge Clock Mode Manuel

Fuseau Horaire Auto. [HB670-XC]Install Guide-FRA.indd 32 2013-03-29 5:15:2733 Français ¦ Channel Bank Editor (Smoovie TV uniquement) Channel Bank Editor est une fonction permettant de modifer le canal à l'aide de 3options de banque. Selon la carte de banque, des canaux spécifiques sont disponibles pour les clients de l'hôtel. Réglage de Channel Bank Editor en mode Autonome.

1. Entrez dans le menu Hotel Standalone en appuyant sur "MUTE+1+1+9+Enter"

2. Sélectionnez le fournisseur SI: “Smoovie"

3. Vous trouverez la nouvelle option de menu "Channel Bank Editor"

4. Entrez dans "Channel Bank Editor"

Hospitality ModeStandaloneREACH ServerSI VendorOFF Service SI VendorSmoovie Channel Channel Bank Editor <Selon le modèle et la région, certains éléments du menu risque de ne pas exister>

5. Modifiez la banque de canaux selon l'exemple ci-dessous.

a. Bank1 (Chaîne gratuite): sélectionnez la chaîne utilisée lorsque la télécommande n'a pas de carte. b. Bank2 (Carte familiale - Verte): sélectionnez le canal utilisé lorsque la télécommande dispose de la GREEN CARD (carte verte). c. Bank3 (Carte adulte - Rouge): sélectionnez le canal utilisé lorsque la télécommande dispose de la RED CARD (carte rouge). Channel Bank Editor Move Select/Deselect Return Tous1 1futech1 BBC 12 24ore.tv2 C33 BBC World3 C54 Coming Soon4 S2Bank1 (4) Bank2 (6) Bank3 (36) Références d'utilisation de la télécommande SMOOVIE

1. Si vous sélectionnez SMOOVIE en tant que SI vendor, vous devez utiliser la télécommande SMOOVIE.

2. En utilisant les touches numériques de la télécommande, les utilisateurs peuvent uniquement sélectionner les chaînes

de la Banque1. En gardant ceci à l'esprit, si vous voulez changer de chaîne en utilisant une carte Verte ou Rouge, veuillez utiliser les touches Channel up/down.

3. Dans le menu Channel guide ou Liste des chaînes, l'utilisateur ne peut voir que la liste de canaux Bank1.

[HB670-XC]Install Guide-FRA.indd 33 2013-03-29 5:15:2734 Français ¦ Channel Editor La fonction Editeur de chaînes vous permet de modifier le numéro et le nom d'une chaîne. – Utilisez la fonction Editeur de chaînes pour trier les chaînes. Hospitality ModeStandaloneREACH ServerSI VendorOFF ServicePower OnChannelMy ChannelMenu OSDOperationClockMusic ModeExternal DeviceExternal SourceBathroom SpeakerEco SolutionLogo/MessageCloning Channel Editor <Selon le modèle et la région, certains éléments du menu risque de ne pas exister> Procédure simple pour utiliser l'Editeur de chaînes en mode Autonome Etape Description 1 Activez "Channel Auto Store" dans le menu Hotel Option 2 Activez l'Editeur de chaîne dans le menu Hotel Option 3 Compilez un tableau des listes finales de chaînes dont vous souhaitez disposer 4 Réorganisez les chaînes à l'aide du bouton TOOLS sur la base du tableau compilé 5 Appuyez sur le bouton EXIT ou RETURN pour quitter. <Pour une meilleure compréhension, reportez-vous aux détails suivants> [HB670-XC]Install Guide-FRA.indd 34 2013-03-29 5:15:2835 Français ¦ My Channel Détermine le pays et le genre des chaînes fournies par l'hôtel. Lorsque l'utilisateur sélectionne un pays et un genre, cette fonction affiche les chaînes correspondantes. y Vous devez d'abord sélectionner le pays avant de pouvoir définir un genre. y Si vous sélectionnez un genre ne comprenant pas de chaîne ajoutée, la liste des chaînes affiche toutes les chaînes. y Cette fonction ne s'applique qu'en mode autonome. y Fournisseur SI en mode autonome: Ne fonctionne pas si Smoovie est sélectionné. y Cette option se trouve dans les Options de hôtel sous le menu Hôtel > Mode de service et peut être activé ou désactivée à volonté. y L'option ne fonctionne que si elle est activée. y Cette fonction est uniquement disponible pour les pays suivant: AUTRICHE, BELGIQUE, CHINE, DANEMARK, FINLANDE, FRANCE, ALLEMAGNE, GRECE, ITALIE, JAPON, PAYS- BAS, NORVEGE, PORTUGAL, RUSSIE, COREE DU SUD, ESPAGNE, SUEDE, TURQUIE, ROYAUME-UNI, ETATS-UNIS D'AMERIQUE. Composition des chaînes [mode Genre] Standard Catégorie Mode CH Activation du mode antenne Description Air/Câble Satellite Hôtel Genre Tous (par défaut) O O Indiquer le mode genre pour chaque pays géré en mode d'usine. Actualités O O Radio O O Divertissement O O Sport O O Hôtel O O My ChannelCurrent status : All Country / AllCountry GenreAll Country AllAustria NewsBelgium RadioChinaEntertainmentDenmarkSportsFinlandHotel

(}) Keep Previous (n)Move (E)Enter

• Pour le nombre d'éléments à afficher dans la liste, référez-vous au document de conception. Guide des touches Bouton Action Aide nav.

Revient à l'écran précédent. (Définition du genre : dernier pays et genre) Conserver précédent ENTER Sélectionne un élément. Entrer<

Déplacer le curseur de sélection d'une page. (Pas de guide) Permet de passer d'un pays à un autre, dans la liste des genres (en cercle). Déplacer Sélectionne l'élément en surbrillance, puis déplace le curseur de sélection vers la section Genre. RETURN Revient à l'écran précédent. (Définition du genre : dernier pays et genre) (Pas de guide) EXIT Revient à l'écran précédent. (Définition du genre : dernier pays et genre) (Pas de guide)

Cette section décrit l'interface qui apparaît lorsque le téléviseur est allumé. (Mode Usine > Mode Genre: Activer)

Le genre est une liste secondaire propre à chaque pays.

L'écran affiche la dernière chaîne mémorisée. – Si l'utilisateur souhaite conserver la sélection précédente du pays et du genre, il peut appuyer sur la touche bleue, RETURN ou EXIT de la télécommande pour fermer l'interface.

Sélection par défaut : derniers éléments mémorisés (pays, genre)

Minuterie (60 s.) Eléments N° Nom Description 1 Ecran de fond y Permet d'afficher la dernière chaîne mémorisée au démarrage du téléviseur. 2 Intitulé de la fonction y Nom de la fonction. 3 Etat actuel y Permet d'afficher les paramètres pays/genre actuels. 4 Options de pays y Affiche l'option de pays. y Affiche le dernier pays sélectionné. 5 Options de genre y Affiche l'option de genre. y Permet d'afficher les éléments de genre pour chaque pays principalement gérés en mode Factory (indiquez toujours l'élément "Tous"). y Affiche le dernier genre sélectionné. 6 Curseur de sélection y Si l'intitulé de l'option est trop long pour être affiché dans la zone, la fonction de défilement automatique du texte est activée. 7 Indicateur y S'affiche lorsqu'il y a une page précédente ou suivante. 8 Aide nav. y Le guide des touches est aligné à droite. [HB670-XC]Install Guide-FRA.indd 36 2013-03-29 5:15:2937 Français Utilisation du curseur de sélection [Pays]

• Cettepageviseuniquementàdécrirelecomportementdestouches.Chaqueécranpeutdifférerdanslaréalité.

L'utilisateur peut se déplacer dans la liste des pays et des genres en appuyant sur les touches Haut et Bas de la télécommande.

[HB670-XC]Install Guide-FRA.indd 37 2013-03-29 5:15:3038 Français Utilisation du curseur de sélection [Genre]

• Cettepageviseuniquementàdécrirelecomportementdestouches.Chaqueécranpeutdifférerdanslaréalité.

Le pays actuellement sélectionné est mis en surbrillance.

Sélection par défaut : Le genre actuellement sélectionné.

L'autre élément relatif au pays est mis en surbrillance. (ex. : France)

Sélection par défaut : Tous My Channel Current status : All Country/Sports Country Genre

Navigation Help Area Curseur de sélection [HB670-XC]Install Guide-FRA.indd 38 2013-03-29 5:15:3139 Français Changement de mode 1 (1/2)

• Cettepageviseuniquementàdécrirelecomportementdestouches.Chaqueécranpeutdifférerdanslaréalité.

Mode Genre actuel: Tous les pays/Sports

• Cettepageviseuniquementàdécrirelecomportementdestouches.Chaqueécranpeutdifférerdanslaréalité.

Le message de confirmation de changement de mode s'affiche.

Si la touche gauche est enfoncée pour passer du genre au pays, le pays actuellement sélectionné est mis en surbrillance. Current Status : Austria / News ENTER / RETURN / MinuterieENTER

• Cettepageviseuniquementàdécrirelecomportementdestouches.Chaqueécranpeutdifférerdanslaréalité.

Mode Genre actuel: Tous les pays/Sports

Lorsque le pays est sélectionné, le curseur de sélection se déplace automatiquement vers la liste des genres.

• Cettepageviseuniquementàdécrirelecomportementdestouches.Chaqueécranpeutdifférerdanslaréalité.

Mode Genre actuel: Autriche / Actualités

Mode Genre actuel: Autriche / Actualités Current Status : Austria / News Power Off POWERPOWERMy ChannelCurrent status : All Country/SportsCountry Genre All Country AllAustria NewsBelgium EntertainmentChinaHotelDenmarkFinlandFrance Navigation Help Area[HB670-XC]Install Guide-FRA.indd 42 2013-03-29 5:15:3343 Français Editeur de genres (permet de configurer les genres pour chaque chaîne diffusée par l'hôtel.) y Il est accessible via le menu Hôtel (Usine). y Les genres pris en charge sont Actualités, Radio, Divertissement, Sports et Hôtel. y Plusieurs genres peuvent être associés à une même chaîne. y Editeur de pays (Editeur de chaînes): Permet de configurer le pays pour chacune des chaînes diffusées par l'hôtel. y Pays pris en charge (20 pays): Allemagne, Autriche, Belgique, Chine, Corée, Danemark, Espagne, Etats-Unis, Finlande, France, Grèce, Italie, Japon, Norvège, Pays-Bas, Portugal, Russie, Suède, Turquie y Si plusieurs chaînes sont associées à un pays, celui-ci est traité comme une catégorie et les utilisateurs peuvent afficher la liste des chaînes par pays. y Plusieurs pays peuvent être associés à une même chaîne. Si l'utilisateur sélectionne une catégorie, seules les chaînes correspondant au pays sont affichées dans la liste des chaînes. y Si l'une des chaînes associées au pays est sélectionnée dans la liste des chaînes, une option Modifier les pays est ajoutée au menu Outils. Sinon, une option Ajouter aux pays est ajoutée au menu Outils. y * Si la fonction correspondante est exécutée, un pays peut être défini ou annulé pour la chaîne sélectionnée. y Interface y Permet à utilisateur de sélectionner un pays ou un genre lorsqu'il allume le téléviseur. Volet de gauche Guide des touches Bouton Action Aide nav. ENTER Sélectionne ou accède à la zone correspondante du Navigateur de chaînes. (Pas de guide) RETURN Sélectionne ou accède à la zone correspondante du Navigateur de chaînes. Retour

Déplace le curseur de sélection vers le haut ou vers le bas. (Pas de guide)

Déplace le curseur de sélection vers le Navigateur de chaînes. (Pas de guide) INFO Affiche les infos de la catégorie (Pas de guide) TOOLS Affiche les menus des utilitaires. Outils EXIT Annule et renvoie à l'étape précédente (Mode Usine). (Pas de guide)

Ceci est un composant du volet de gauche (Catégories de pays).

Sélection par défaut : Le pays actuellement sélectionné [HB670-XC]Install Guide-FRA.indd 43 2013-03-29 5:15:3344 Français Eléments N° Nom Description

y Lorsque l'utilisateur accède à cet écran, l'option actuellement sélectionnée est mise en surbrillance. y L'icône du pays et le nom de la catégorie apparaissent. (Si le curseur de sélection se trouve dans le volet principal, seule l'icône est affichée.) y Déplacement du curseur de sélection – Utilisez le bouton Haut ou Bas pour déplacer le curseur de sélection. – Si toutes les options ne peuvent pas être affichées sur une page, des indicateurs haut et bas sont affichés. – Lorsque le curseur de sélection est placé sur une catégorie, la liste des chaînes correspondant à cette catégorie est affichée dans le volet principal. Volet de gauche [Catégories de pays] Standard Catégorie Mode CH Activation du mode antenne Description Air/Câble Satellite Hôtel Initialement syntonisée Enregistrée O O y Liste toutes les chaînes enregistrées via la fonction Recherche automatique. Pays Tous les pays O O y Fournit la liste des chaînes et des sources spécifiées dans la liste Chaînes enregistrées. y La catégorie Tous les pays répertorie toutes les chaînes enregistrées pour tous les pays. (Uniquement pour les utilisateurs finals.) Country 1 O O Country 2 O O . O O Outils [Enregistrée/Catégories de pays]

• Gestionnairedechaînes>Catégoriedechaîne>Outils>Info

Les éléments sont affichés sans "Chaîne".

Si l'option Enregistrée/Pays est en surbrillance dans le volet de gauche, vous pouvez activer la fenêtre correspondante en appuyant sur la touche INFO de la télécommande.

Tous les pays sont affichés.

Vous pouvez passer d'un pays à l'autre avec les touches Haut et Bas. (Des indicateurs s'affichent.) [HB670-XC]Install Guide-FRA.indd 44 2013-03-29 5:15:3445 Français

Ce fonctionnement s'applique au menu Outils dans le volet de gauche.

Fournit uniquement les informations associées à chaque catégorie Enregistrée/Pays. Eléments Catégorie Menu Outils Descriptions Enregistrée, Pays Informations Chaînes enregistrées. Nombre de chaînes pour chaque pays.

• Lesélémentssontafchéssans"Chaîne". Erreurs

Ce message apparaît lorsqu'il n'y a pas de chaînes dans la liste des chaînes enregistrées. Eléments N° Nom Description 1 Message y Au lancement du navigateur, si l'élément Chaînes enregistrées est vide, un message permet aux utilisateurs de basculer vers le menu Mémorisation auto (Programme). y Lorsque ni l'heure ni la chaîne n'est configurée, si un utilisateur accède au Gestionnaire de chaînes, un message s'affiche, permettant à l'utilisateur de passer au mode Programme auto de la même façon que ci-dessus.

Ce message apparaît lorsque l'heure n'est pas configurée. – Si l'heure n'est pas configurée, le message s'affiche en mode Usine avant d'accéder au Gestionnaire de chaînes. [HB670-XC]Install Guide-FRA.indd 45 2013-03-29 5:15:3446 Français

Ce message apparaît lorsqu'il n'y a pas de chaîne enregistrée pour le pays sélectionné. Eléments N° Description Description y Le message s'affiche lorsque le pays actuellement sélectionné ne contient aucune chaîne. Volet principal [Navigateur de chaînes] [HB670-XC]Install Guide-FRA.indd 46 2013-03-29 5:15:3447 Français Guide des touches Bouton Action Aide nav.

Déplace la page. Page ENTER Sélectionne ou accède à la zone correspondante du Navigateur de chaînes. Sélectionner RETURN Renvoie à l'étape précédente (mode Usine). Retour

Déplace le curseur de sélection vers le haut ou vers le bas. (Pas de guide)

Déplace le curseur de sélection vers le Navigateur de chaînes. (Pas de guide) INFO Affiche les infos de la catégorie (Pas de guide) TOOLS Affiche les menus des utilitaires. Outils EXIT Annule et renvoie à l'étape précédente (Mode Usine). (Pas de guide)

Ceci s'affiche dans le volet de gauche (Catégories de pays).

Le curseur de sélection se trouve initialement sur la chaîne affichée avant l'accès au mode Usine ou l'entrée externe. Eléments N° Nom Description 1 Volet principal y Affiche la liste de chaînes ou de sources pour la catégorie actuellement sélectionnée. 2 Barre de défilement y Montre la position de la page actuelle parmi toutes les pages.

Zone d'aide à la navigation y S'affiche chaque fois qu'un utilisateur accède au Gestionnaire de chaînes. (Si un utilisateur quitte puis rouvre le Gestionnaire de chaînes, cette zone est à nouveau affichée.) y Disparaît lorsque la minuterie (5 s.) est atteinte ou qu'un utilisateur appuie sur une touche.

Zone d'aide à la navigation y Les informations actuellement configurées et les boutons rouges sont alignés à gauche. (L'affichage et la navigation se font par groupe.) Le guide des touches est aligné à droite. [HB670-XC]Install Guide-FRA.indd 47 2013-03-29 5:15:3448 Français Ajouter à des pays / Modifier des pays (1/2) Guide des touches Bouton Action Aide nav. ENTER Sélectionne l'élément mis en surbrillance. Entrer RETURN Annule et renvoie à l'écran précédent (Outils). Retour

Déplace le curseur de sélection d'un pays à l'autre. Déplacer

Déplace le curseur de sélection. Déplacer

TOOLS Ferme la fenêtre actuelle et affiche le menu Outils. (Pas de guide) EXIT Annule et renvoie à l'étape précédente (Mode Usine). (Pas de guide)

Ce fonctionnement s'applique à l'ajout de chaînes à des pays.

La ou les chaînes mises en surbrillance sont ajoutées au pays.

Ajouter aux pays à des pays

• Siaucunechaînen'aétéenregistréepourlalistedepaysparmileschaînes sélectionnées, la fenêtre s'intitule "Ajouter aux pays".

• Unecaseàcochers'afcheselonquelepayssélectionnélorsdel'accèsàcetécranest enregistré ou non. 2 Guide

Informations de sélection

• Lenumérodelachaînesélectionnéeoulenomdelachaîne. - Le nom de la chaîne est affiché lorsqu'une seule chaîne a été sélectionnée : Chaîne sélectionnée: NNNN-NNN ABC - Le nombre de chaînes sélectionnées est affiché lorsque plusieurs chaînes ont été sélectionnées: Chaînes sélectionnées: N 4 Message Terminé

• Cemessages'afchelorsquel'opérationestterminée.(Ils'afchetoujourslorsquele bouton OK est sélectionné.) 5 Indicateur de sélection

• Signicationdesdifférentsindicateursdesélection:

• Lorsquetouslesélémentsontétéenregistrés.

• Lorsqu'unepartieseulementdesélémentsontétéenregistrés.

• Lorsqueaucundesélémentsn'aétéenregistré. Ajouter à des pays / Modifier des pays (2/2) Guide des touches Bouton Action Aide nav. ENTER Sélectionne l'élément mis en surbrillance. Entrer RETURN Annule et renvoie à l'écran précédent (Outils). Retour

Déplace le curseur de sélection d'un pays à l'autre. Déplacer

Déplace le curseur de sélection. Déplacer

TOOLS Ferme la fenêtre actuelle et affiche le menu Outils. (Pas de guide) EXIT Annule et renvoie à l'étape précédente (Mode Usine). (Pas de guide)

• Gestionnairedechaînes>Navigateur>Outils>Ajouteraux pays [HB670-XC]Install Guide-FRA.indd 49 2013-03-29 5:15:3550 Français

Ce fonctionnement s'applique à la modification due pays.

La ou les chaînes mises en surbrillance sont ajoutées à ou supprimées du pays sélectionné.

Minuterie (60 s.) Eléments N° Nom Description 1 Ajouter aux pays y Si une chaîne est enregistrée parmi les chaînes sélectionnées, la fenêtre est intitulée "Modifier des pays". y Une case à cocher s'affiche selon que le pays sélectionné est enregistré ou non. 2 Guide 3 Message Terminé y Ce message s'affiche lorsque l'opération est terminée. (Il s'affiche toujours lorsque le bouton OK est sélectionné.) Modifier le numéro de chaîne [Permutation]

• Gestionnairedechaînes>Navigateur>Outils>Modierlenumérodechaîne Guide des touches Bouton Action Aide nav. ENTER Applique les modifications et ferme la fenêtre. Entrer RETURN Annule et renvoie à l'écran précédent (Outils). Retour

Change le numéro de chaîne de la chaîne sélectionnée. Ajuster 0~9 Saisie d'un chiffre. Numéro

TOOLS Ferme la fenêtre actuelle et affiche le menu Outils. (Pas de guide) EXIT Annule et renvoie à l'étape précédente (Mode Usine). (Pas de guide)

Ce fonctionnement s'applique à la modification d'un numéro de chaîne (Permutation).

Des numéros de chaînes peuvent être modifiés dans toutes les listes de chaînes et ces modifications sont appliquées à toutes les chaînes.

Si le nouveau numéro de chaîne n'a pas été attribué à une autre chaîne, le numéro de chaîne est mis à jour et la liste est à nouveau triée par ordre croissant de numéro de chaîne.

Si le nouveau numéro de chaîne a déjà été attribué à une autre chaîne, référez-vous aux spécifications de l'hôtel. [HB670-XC]Install Guide-FRA.indd 50 2013-03-29 5:15:3551 Français

La navigation se fait de manière verticale. Eléments N° Nom Description

Fenêtre de changement de numéro de chaîne y Il est possible d'utiliser aussi bien les touches numériques que les touches Haut/Bas. – Chaîne sélectionnée: indique le nom de la chaîne actuellement sélectionnée. – Numéro: indique le nouveau numéro de chaîne. (Le nom de la chaîne actuellement attribuée est également affiché.) – Nom: indique le nom de la chaîne actuellement attribuée. (S'il n'y a pas de chaînes, la mention "Vide" s'affiche.) : S'il y a une chaîne mais qu'elle n'a pas de nom, le nom est remplacé par "-----".

Avertissement Message y Si une chaîne déjà attribuée est sélectionnée – Si le nouveau numéro de chaîne a déjà été attribué à une autre chaîne, un message de confirmation s'affiche. (Voir la figure ci-dessous.) – Si l'utilisateur souhaite changer le numéro de chaîne en un numéro déjà attribué à une autre chaîne, les numéros de chaînes sont permutés et enregistrés. Modification du numéro de chaîne [Entrée externe] (3/3)

• Gestionnairedechaînes>Navigateur>Outils>Modierlenumérodechaîne [HB670-XC]Install Guide-FRA.indd 51 2013-03-29 5:15:3652 Français Guide des touches Bouton Action Aide nav. ROUGE Si ce bouton est actionné, le numéro de chaîne est initialisé. Réinitialiser ENTER Applique les modifications et ferme la fenêtre. Entrer RETURN Annule et renvoie à l'écran précédent (Outils). Retour

Change le numéro de chaîne de la chaîne sélectionnée. Ajuster 0~9 Saisie d'un chiffre. Numéro

TOOLS Ferme la fenêtre actuelle et affiche le menu Outils. (Pas de guide) EXIT Annule et renvoie à l'étape précédente (Mode Usine). (Pas de guide)

Cette fonction attribue une source externe à une numéro de chaîne. (Les modifications sont appliquées à toutes les chaînes.)

Si le nouveau numéro de chaîne a déjà été attribué à une autre chaîne, référez-vous aux spécifications de l'hôtel.

Sélection par défaut : Numéro de chaîne.

La navigation se fait de manière verticale.

Zone Numéro de chaîne y Numéro de chaîne. – Il est possible d'utiliser aussi bien les touches numériques que les touches Haut/ Bas. – Si aucune valeur n'est attribuée, un nombre de "-" équivalant au nombre de chiffres sont affichés.

2 Nom de la source y Nom de l'entrée externe – Les éléments qui ne peuvent pas être configurés sont désactivés.

Zone d'aide à la navigation y Si le bouton rouge est actionné, le numéro de chaîne est initialisé. [HB670-XC]Install Guide-FRA.indd 52 2013-03-29 5:15:3653 Français Modification du nom d'une chaîne

• Gestionnairedechaînes>Navigateur>Outils>Modierlenomd'unechaîne Guide des touches Bouton Action Aide nav. VERT Enregistre les modification et renvoie au Gestionnaire de chaînes. Terminé ENTER Enregistre le nom de la chaîne et déplace le curseur vers le champ suivant. Entrer RETURN Annule et renvoie à l'écran précédent (Outils). Retour

Navigation au clavier. Déplacer 0~9 Saisie d'un chiffre. (Pas de guide)

TOOLS Ferme la fenêtre actuelle et affiche le menu Outils. (Pas de guide) EXIT Annule et renvoie à l'étape précédente (Mode Usine). (Pas de guide)

Ce clavier s'applique à la fonction de modification du nom d'une chaîne.

Fenêtre de modification du nom d'une chaîne 2 Nom de la chaîne y Le curseur et le caractère en cours de saisie s'affichent dans la couleur du surlignement. y Lorsque le nombre maximum de caractères est atteint, le curseur ne s'affiche pas. 3 Clavier y Pour un scenario détaillé, référez-vous au document de conception du clavier. [HB670-XC]Install Guide-FRA.indd 53 2013-03-29 5:15:3754 Français Outils [Mode Edition] Mode Edition Contenu (lorsque aucun ou un seul élément est sélectionné) S'il y a plusieurs éléments sélectionnés Ajouter aux pays Modifier les pays (lorsqu'un élément déjà enregistré est sélectionné.) Modifier le nom d'une chaîne Modifier le numéro de chaîne Sourdine vidéo Copie de chaîne (Astra HD +) Réorganiser (Satellite) Sélectionner tout Déselectionner tout (uniquement lorsque 1 ou plus éléments sont sélectionnés) Supprimer Ajouter aux pays Modifier les pays (lorsqu'un élément déjà enregistré est sélectionné.) Sourdine vidéo Réorganiser (Satellite) Sélectionner tout Deselect All Supprimer

Ce fonctionnement s'applique au menu Outils.

Position du menu pop-up : Menu Outils pour un élément dans la colonne de gauche de la liste des chaînes → Il s'affiche à droite. Menu Outils pour un élément dans la colonne de droite de la liste des chaînes → Il s'affiche à gauche.

Si un utilisateur appuie sur le bouton TOOLS alors que l'élément mis en surbrillance n'est pas sélectionné, cet élément est automatiquement marqué comme sélectionné.

Pour les spécifications détaillées de chaque fonction, référez-vous au Gestionnaire de chaînes NEO. [HB670-XC]Install Guide-FRA.indd 54 2013-03-29 5:15:3755 Français Bannière de chaîne [lorsqu'un numéro de chaîne est attribué à une entrée externe]

Remarques Les spécifications de la bannière de chaînes du téléviseur sont appliquées. Lorsqu'il y a un élément non pris en charge ou s'il n'y a pas d'informations correspondantes, les valeurs ne sont pas affichées. Le nom de la chaîne est présenté comme "nom de l'entrée externe". Eléments N° Nom Description 1 Nom d'entrée externe La Liste des chaînes offre certaines fonctions du GenreTV. y Mode Pays y Change le mode Genre. ¦ Mixed Channel Map La Carte des chaînes mélangées est une fonction permettant de mélanger chaînes hertziennes, câblées et satellite. – La carte des chaînes mélangées doit être activée pour mélanger des chaînes hertziennes, câblées et satellite. – L'Editeur de chaînes permet d'organiser les chaînes après activation de la "Carte des chaînes mélangées" dans le menu Options de l'hôtel. ¦ Barre de son y Téléviseur Samsung Sound-Bar & Hospitality (Barre de son et lieu d'accueil) en 2013 – Les téléviseurs Samsung Sound-Bar & hospitality (Barre de son et lieu d'accueil) prennent en charge la norme HDMI1.4, ce qui vous permet d'écouter le son du téléviseur sur la barre de son à l'aide d'un câble HDMI. – Modèles pris en charge: y Barre de son: HW-E350/E450/E550 y Fonctionnement du mode Hôtel dans la barre de son. – Les éléments suivants des menus options d'hôtel du téléviseur doivent être définis à l'avance. y Option Hôtel → Power On (Mise sous tension) → Power ON Volume (Volume à la mise sous tension) = "Activer" / Power ON Vol / Max Vol (Volume à la mise sous tension / Volume Max) y Option Hôtel→ External Device (Périphérique externe) → Sound Bar Out (Sortie de la barre de son) = "Activé" – Connectez un câble HDMI à partir du port HDMI OUT de la barre de son vers le port HDMI3 du téléviseur de lieu d'accueil. – Après avoir été connectée au téléviseur de lieu d'accueil 2013 par le biais d'un câble HDMI, à l'allumage du téléviseur, la barre de son détecte automatiquement le téléviseur et passe en mode hôtel. – La modification du volume à la mise sous tension et du volume max sur le téléviseur s'applique à la barre de son connectée car le téléviseur démarre deux fois. [HB670-XC]Install Guide-FRA.indd 55 2013-03-29 5:15:3756 Français y Fonctionnement du mode Hôtel dans la barre de son. – Mise sous tension et hors tension du téléviseur synchronisée. – HDMI_CEC activé. – Port HDMI OUT accessible uniquement. (Les autres entrées sont désactivées) – Fonctions volume à la mise sous tension et volume max synchronisées avec le son du téléviseur. (Le volume de la barre de son est divisé par deux par rapport à celui du téléviseur) – Volume à la mise sous tension et volume max réglables en fonction des paramètres du menu d'option Hôtel du téléviseur. (Volume de la barre de son = volume du téléviseur/2). Par exemple, si les paramètres du volume du téléviseur sont définis sur les valeurs "power-on volume=20" et "max volume=90", la barre de son fonctionne avec les valeurs "power-on volume=10", "max volume=45". *Cette fonction peut varier en fonction du modèle. Installation du support mural Le kit de montage mural (vendu séparément) permet de fixer le téléviseur au mur. Pour plus d'informations sur l'installation du support mural, reportez-vous aux instructions fournies avec le support mural. Faites appel à un technicien pour installer la fixation murale. Nous ne vous conseillons pas de le faire vous-même. Samsung Electronics ne saurait être tenu pour responsable d'un endommagement du produit ou d'une blessure si vous choisissez d'effectuer vous-même l'installation murale. Caractéristiques du kit de fixation murale (VESA)

Le kit de montage mural n'est pas fourni; il est vendu séparément. Installez votre fixation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la fixer sur d'autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l'installez au plafond ou sur un mur non droit, la fixation risque de tomber et de provoquer de graves blessures. REMARQUE x Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous. Un manuel d'installation détaillé et toutes les pièces nécessaires au montage sont fournis avec le kit de fixation mural. N'utilisez pas de vis non conformes aux spécifications des vis VESA standard. N’utilisez pas de vis non conformes aux spécifications des vis VESA standard. Pour les fixations murales non conformes aux spécifications des vis VESA standard, la longueur des vis peut varier, selon leurs caractéristiques. Ne serrez pas trop les vis: cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. Samsung ne peut être tenue responsable de ce type d'accident. Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de l'utilisation d'une fixation murale non-VESA ou non spécifiée, ou si l'utilisateur ne suit pas les instructions d'installation du produit. Lors du montage, l’inclinaison du téléviseur ne doit pas dépasser 15 degrés. pouces Spéc. VESA (A * B) Vis standard Quantité 19~22 75 X 75

46~60 400 X 400 N'installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter.[HB670-XC]Install Guide-FRA.indd 56 2013-03-29 5:15:3857 Français Fixation du téléviseur au mur Attention: Si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur, ni ne le déséquilibrent, car cela pourrait le faire basculer et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité accrue, installez le dispositif antichute comme indiqué ci-après. Pour éviter toute chute du téléviseur 1. Placez les vis dans les colliers et fixez-les fermement au mur. Assurez-vous que les vis ont été fermement fixées au mur.

En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles.

Les colliers, vis et chaînettes n'étant pas fournis, vous devez les acheter séparément. 2. Retirez les vis situées sur la partie centrale arrière du téléviseur, placez-les dans les colliers, puis fixez-les à nouveau sur le téléviseur.

Il se peut que les vis ne soient pas fournies avec le produit. Dans ce cas, achetez des vis présentant les caractéristiques suivantes.

3. Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à l’aide de chaînettes, puis attachez-les fermement.

• Placez le téléviseur à proximité du mur afin qu'il ne bascule pas vers l'arrière.

• Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur.

• Détachez la chaînette avant de déplacer le téléviseur. 4. Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne présentent aucun signe d'usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel. Verrou antivol Kensington Le verrou antivol Kensington n'est pas fourni par Samsung. Il s'agit d'un dispositif utilisé pour fixer physiquement le système dans le cas d'une utilisation dans un endroit public. L'aspect du verrou et la méthode de verrouillage peuvent différer de l'illustration en fonction du fabricant. Consultez le manuel fourni avec le verrou Kensington pour obtenir des instructions d'utilisation supplémentaires. Pour vérrouiller l'appareil, procédez comme suit:

" est présente à l'arrière du téléviseur. Un verrou Kensington se trouve à côté de l'icône "

1. Enroulez le câble de verrouillage Kensington autour d'un objet large et fixe tel

qu'un bureau ou une chaise.

2. Glissez le bout du câble auquel est attaché le verrou dans la boucle du câble de

verrouillage Kensington.

3. Insérez le dispositif de verrouillage dans la fente Kensington de l'appareil (1).

Ces instructions sont d'ordre général. Pour de plus amples informations, consultez le manuel d'utilisation fourni avec le dispositif de verrouillage.

Le dispositif de verrouillage est vendu séparément.

L'emplacement du verrou Kensington peut varier en fonction du modèle. [HB670-XC]Install Guide-FRA.indd 57 2013-03-29 5:15:3858 Français Spécifications Eléments Spécifications Commentaire Système TV PAL, SECAM, DVB-TC, DVB-T2CS2 Sortie audio Sortie enceinte 28 pouces: 5W x 2 32pouces / 39pouces / 42pouces / 46pouces: 10W x 2 Audio variable H-P 4W mono 8 ohms Sortie de type prise téléphonique Sortie audio BTL Sortie audio numérique Optique Entrée Composant Y, Pb, Pr, Audio-L/R PC D-sub, Audio-L/R A/V Entrée audio/vidéo EXT Prise Scart (Peritel) HDMI Conforme aux spécifications HDMI Antenne 75ohms non équilibrée, priseDIN, priseF Données DATA RJ-12 RJP Prise RS232 Bloc de prises uniquement, TeleAdapt RJP uniquement Température de fonctionnement 10°C à 40°C (50°F à 104°F) Humidité en fonctionnement 10% ~ 80% sans condensation Température de stockage -20°C à 45°C (-4°F à 113°F) Humidité sur le lieu de stockage 5% ~ 95% sans condensation

La conception et les spécifications peuvent être modifiées sans préavis.

Pour plus d'informations sur les caractéristiques d'alimentation et de consommation électrique, reportez-vous à l'étiquette fixée au produit.

• Le contenu vidéo ne sera pas lu, ou ne sera pas lu correctement, si une erreur est présente dans le contenu ou sur le suport.

• Il est possible que le son ou la vidéo ne fonctionne pas si le contenu a un débit binaire/une fréquence d'images standard supérieur(e) aux taux d'images par seconde indiqués dans le tableau.

• Si une erreur survient dans la table d'index, la fonction de recherche (saut) n'est pas prise en charge.

• Certains périphériques USB/caméra numériques peuvent ne pas être compatibles avec le lecteur.

• Le menu risque de s'afficher au bout d'un certain temps si la vidéo dépasse 10Mbit/s (débit binaire). Décodeur vidéo Décodeur audio
• Prend en charge jusqu'à H.264, Level 4.1 (FMO/ASO/RS non pris en charge).

• Fréquence image: - Inférieure à 1280x720: 60 images max. - Supérieure à 1280x720: 30 images max.

• La norme VC1 AP L4 n'est pas prise en charge.

• Les normes GMC 2 et au-delà ne sont pas prises en charge.

• WMA 10Pro prend en charge jusqu'au canal 5.1 et au profil M2.

• WMA Lossless audio n'est pas pris en charge.

• Vorbis prend en charge jusqu'à 2canaux.

• DD+ prend en charge jusqu'au canal 5.1. Formats de sous-titres pris en charge

Le fichier de type MPO ne prend pas en charge les fonctions Zoom, Rotate (Pivoter) et Slide Show Effect (Effet du diaporama). Formats musicaux pris en charge Extension de fichier Type Codec Remarque *.mp3 MPEG Niveau audio MPEG13*.m4a*.mpa*.aacMPEG4 AAC *.flac FLAC FLAC Prise en charge jusqu'à 2canaux. *.ogg OGG Vorbis Prise en charge jusqu'à 2canaux. *.wma WMA WMAWMA 10Pro prend en charge jusqu'au canal 5.1 et au profil M2. (WMA Lossless audio n'est pas pris en charge.)*.wav wav wav*.mid*.midimidi midi type 0 et type 1 [HB670-XC]Install Guide-FRA.indd 59 2013-03-29 5:15:39© 2013 Samsung Electronics Co., Ltd. Tous droits réservés. Comment contacter SAMSUNG dans le monde Pour tout commentaire ou toute question concernant un produit Samsung, contactez le service client de SAMSUNG. Pays Service client Web Site ALBANIA 42 27 5755 www.samsung.com AUSTRIA 0810 - SAMSUNG (7267864, € 0.07/min) www.samsung.com
