Caractéristiques	Détails
Type de produit	Sèche-linge
Capacité	7 kg
Type de séchage	Condensation
Classe énergétique	B
Niveau sonore	69 dB
Programmes de séchage	Multi-programmes, y compris délicat et rapide
Dimensions (L x P x H)	59.5 x 65 x 84.5 cm
Panneau de contrôle	Écran digital avec boutons de sélection
Entretien	Filtre à peluches accessible, réservoir d'eau à vider
Sécurité	Protection contre la surchauffe, verrouillage enfant
Poids	38 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - WED560LHW WHIRLPOOL

Que faire si mon sèche-linge WHIRLPOOL WED560LHW ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le porte est bien fermée et que le sélecteur de cycle est correctement réglé.

Pourquoi mon sèche-linge WHIRLPOOL WED560LHW ne chauffe-t-il pas ?

Cela peut être dû à un filtre à peluches obstrué ou à un tuyau d'évacuation bloqué. Assurez-vous que le filtre est propre et que le tuyau n'est pas plié ou obstrué.

Le sèche-linge WHIRLPOOL WED560LHW fait des bruits étranges, que devrais-je faire ?

Vérifiez que les vêtements ne sont pas déséquilibrés à l'intérieur du tambour. Si le bruit persiste, il peut s'agir d'un problème mécanique nécessitant l'intervention d'un technicien.

Comment nettoyer le filtre à peluches de mon sèche-linge WHIRLPOOL WED560LHW ?

Retirez le filtre à peluches de son emplacement, enlevez les peluches accumulées à la main ou avec un aspirateur, puis rincez-le à l'eau tiède et laissez sécher avant de le remettre en place.

Pourquoi mon sèche-linge WHIRLPOOL WED560LHW ne termine-t-il pas le cycle ?

Cela peut être dû à un problème avec le thermostat ou à un surchauffage. Vérifiez que le filtre et le tuyau d'évacuation sont propres. Si le problème persiste, contactez un service technique.

Le sèche-linge WHIRLPOOL WED560LHW ne sèche pas correctement mes vêtements, que faire ?

Vérifiez que le filtre à peluches et le tuyau d'évacuation sont propres. Assurez-vous également de ne pas surcharger le tambour, ce qui peut nuire à l'efficacité du séchage.

Comment régler les paramètres de séchage sur mon sèche-linge WHIRLPOOL WED560LHW ?

Utilisez le panneau de commande pour sélectionner le cycle de séchage souhaité et ajustez les paramètres selon vos besoins. Consultez le manuel d'utilisation pour plus de détails sur les différents cycles disponibles.

Comment puis-je dépanner un code d'erreur sur mon sèche-linge WHIRLPOOL WED560LHW ?

Reportez-vous au manuel d'utilisation pour identifier le code d'erreur. Généralement, les codes d'erreur indiqueront un problème spécifique qui peut nécessiter une intervention technique.

MODE D'EMPLOI WED560LHW WHIRLPOOL

Sécurité de la sechuse 22

Guide de connexion Internet 24

ENTRETIEN ET RÉPARATION DE LA SÉCHEUSE 25

Nettoyage de l'emplacement de la secheuse 25

Nettoyage de l'intérieur de la secheuse 25

Retrait de la charpie accumulée 25

Nettoyage du filtré à charpie 25

Changement de I'ampoule d'éclairage du tambour (sur

certainsmodles) 26

Vérification d'une circulation d'air ajusté pour le système d'évacuation 26

Pour maintainir uneonne circulation d'air 26

Précautions à prendre avant une non-utilisation, un

entreposage ou un démenagement 27

EXIGENCES D'INSTALLATION 27

Outils et pieces 27

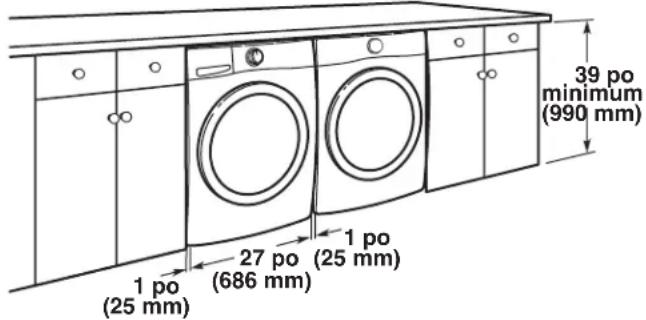

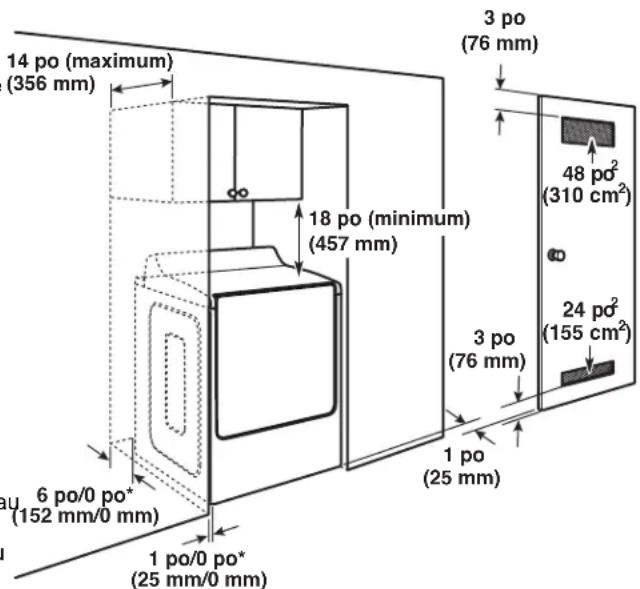

Exigences d'emplacement 29

Spécifications électriques - É.-U. 30

Spécifications électriques - Canada. 31

INSTALLATION D'INSTALLATION 32

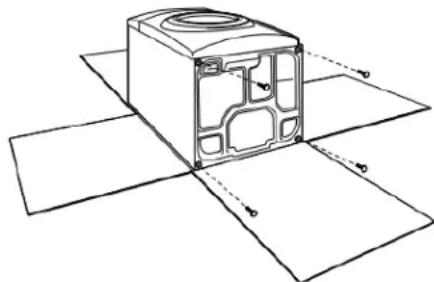

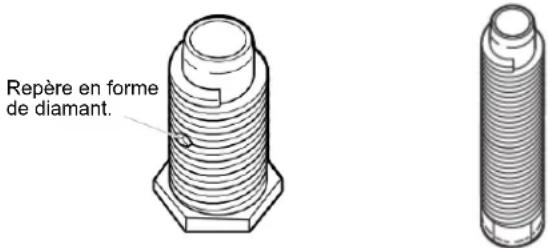

Installation des pieds de réglage de l'aplomb 32

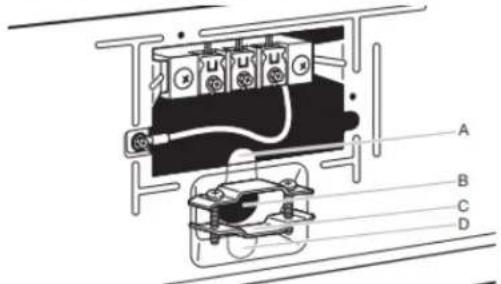

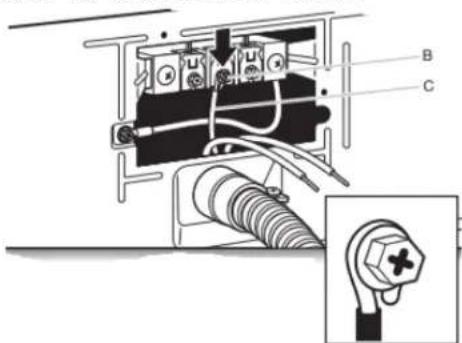

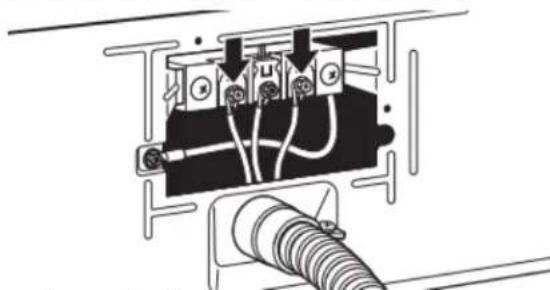

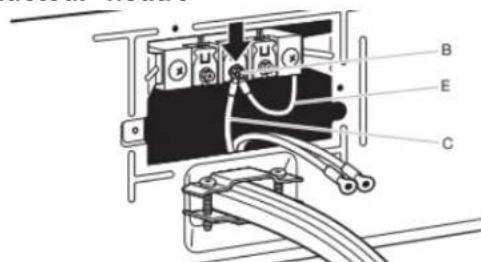

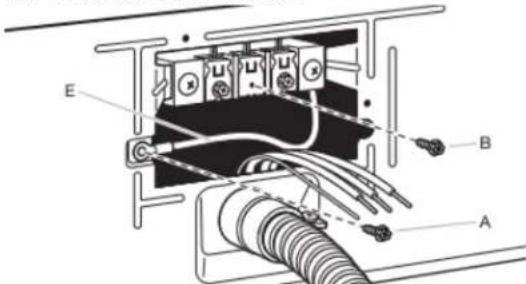

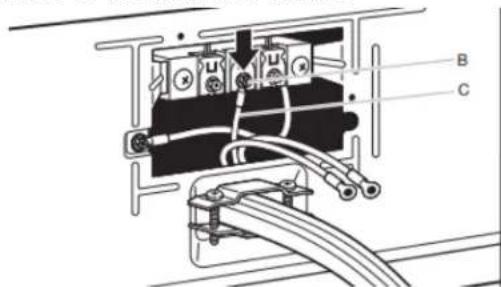

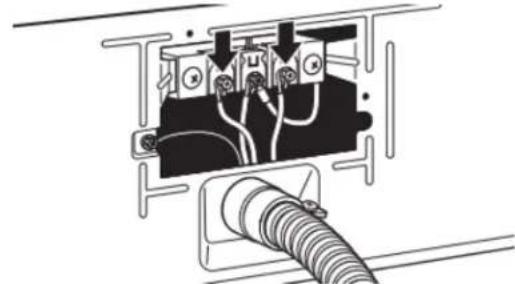

Installation electrique - E.-U. 33

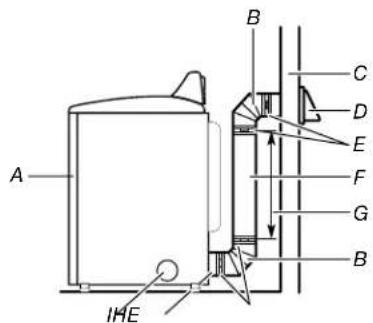

Exigences concernant I'evacuation pour une maison 38

Planification des circuits de conduits 39

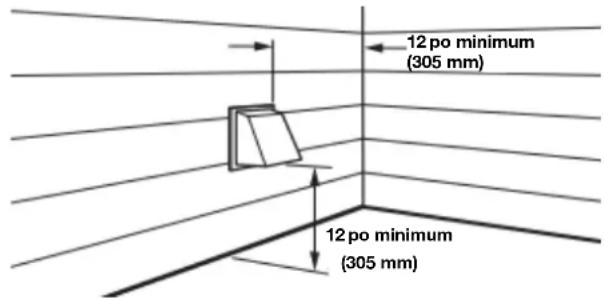

Installation du conduit d'évacuation 41

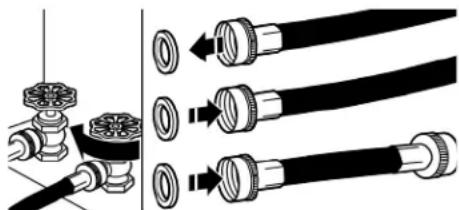

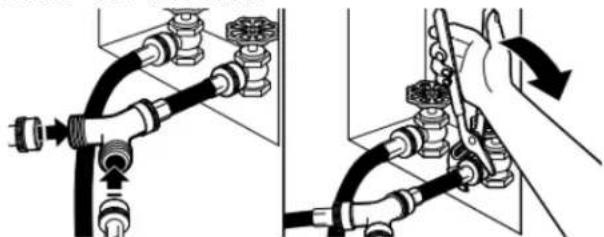

Raccordement des tuyaux d'alimentation 41

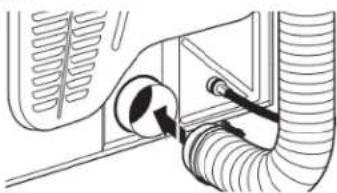

Raccordement du conduit d'évacuation (sur les modèles

avec conduit seulement) 43

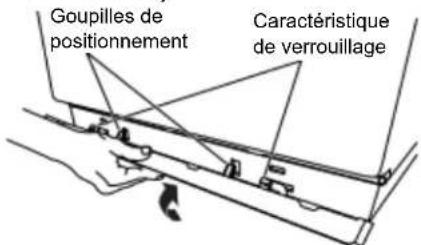

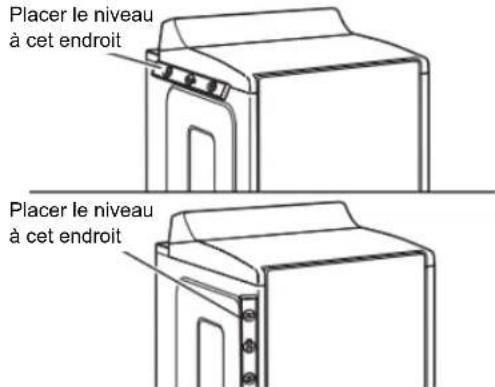

Réglage de l'aplomb de la secheuse 43

Liste de verification pour installation terminée 44

IMPORTANT:

Save for local electrical inspector's use.

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

DRYER SAFETY

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil. Assurez-vous de tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

he

AVERTISSEMENT - « Risque d'incendie »

• L'installation de la sechese à vêtements doit être effectue par un installateur qualifié.
• Installer la séchuse conformément aux instructions du fabricant et aux codes locaux.
• Ne pas installer la sécheuse avec des matériaux d'évacuation en plastique flexible ou un conduit métallique flexible (type aluminium). Si un conduit métallique flexible est installé, celui-ci doit être d'un type spécifique identifié par le fabricant de l'appareil et convenir à une utilisation avec les sécheuses. Les matériaux d'évacuation souples sont connus pour s'affaisser, être facilement écrasés et piéger la charpie. Ces situations obstrueront le débit d'air de la sécheuse et augmenteront le risque d'incendie.
• Pour réduire le risque de blessure grave ou de décès, suivre toutes les instructions d'installation.
• Conserver ces instructions.

INSTRUCTIONS IMPORTANTES DE SECURITÉ

AVERTISSEMENT : Afin de réduire le risque d'incendie, de décharge électrique ou de blessures corporelles lors de l'utilisation de cet apparéil, observer certaines précautions fondamentales, notamment :

Lire toutes les instructions avant d'utiliser l'appareil.
Ne pas secher d'articles qui ont ete precedemment nettoyes, laves, trempés ou tachés avec de l'essence, des solvants pour nettoyage a sec ou d'autres substances inflammables ou explosives; ces substances degagent des vapeurs qui pouraient s'enflammer ou exploser.
- Ne pas laisser des enfants jouer sur l'appareil ou à l'intérieur de celui-ci. Une surveillance étroite des enfants est nécessaire lorsque l'appareil est utilisé à proximité d'enfants.
Avant desteroler l'appareil du service ou pour lemettre au rebut, enlever la portedu compartment de sechage.
- Ne pas acceder à l'intérieur de l'appareil pendant le fonctionnement du tambour.
- Ne pas installer ou entreprises l'appareil dans un endroit où elle serait exposée aux intempéries.
- Ne pas effectuer d'intervention non autorisée sur les commandes.
- Ne pas réparer ou remplaçer une quelconque piece de l'appareil ou effectuer un entretien qui ne serait pas expressément recommandé dans les instructions d'entretien de l'utilisateur ou dans les instructions de réparation par l'utilisateur et s'assurer de bien comprendre ces instructions et d'être capable de les executer.
- Ne pas utiliser d'assouplissant ou de produits pour éliminer l'électricité statique à moins que cela ne soit recommendé par le fabricant de l'assouplissant ou du produit.

Ne pas secher à la chaleur des articles contenant du caoutchou mousse ou des matières similaires.
Nettoyer le filtré à charpie avant ou après chaque charge.
La zone située autour de l'ouverture d'évacuation et les zones adjacentes doivent être propres, exemplés de peluches et poussières.
L'intérieur de l'appareil et le conduit d'évacuation doit être nettoyés régulièrement par un personnel d'entretien qualifié.
Ne pas placer d'articles tachés d'huile de cuisson dans la séchuse. Les articles couverts d'huile de cuisson peuvent provoir une réaction chimique et enflammer la charge de vêtements. Pour réduire le risque d'incendie du à des charges contaminées, la partie finale du programme de séchage par culbutage a lieu sans chaleur (periode de refroidissement). Éviter d'arrêté une séchuse en phase de culbutage avant la fin du programme de séchage, à moins de retarder et détendre rapidement tous les articles afin que la chaleur se dissipe.
- Ne pas utiliser de pieces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., pieces fabriquées à la maison à l'aide d'une imprimante 3D).
Voir les instructions d'installation pour les exigences demise à la terre et d'installation.
- Ne pas installer de ventilateur d'appoint dans le conduit d'évacuation.

REMARQUE : L'advertissement pour le ventilateur d'appoint ne s'applique pas aux séchueses conçues pour être installées dans un système où il y a plusieurs séchues, avec un système d'évacuation conçue sur mesure installé selon les directives du fabricant de la séchuse.

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS IMPORTANTES DE SECURITÉ

POUR METTRE L'ANCIENNE SÉCHEUSE AUX REBUTS OU POUR LA REMISER, ENLEVER LA PORTE.

CONSERVER CES INSTRUCTIONS

Guide de connexion Internet pour apparéils connectés seulement

IMPORTANT: Il est de la responsabilité de l'utilisateur de bien installer l'appareil avant de l'utiliser. Bien dire et suivre le guide d'installation qui accompagne l'appareil.

La connectabilité nécessite un réseau Wi-Fi et la création d'un compte. Les fonctions de l'application peuvent changer. Des frais de transfert de données peuvent s'appliquer. Une fois installée, lancer l'application. Suivre les étapes de configuration du compte d'utilisateur et de connexion de l'appareil.

II fault :

■ Un routeur sans fil compatible Wi-Fi à 2,4 GHz avec sécurité WPA2. Pour vérifier les capacités du routeur, consulter le manuel d'instructions du fabricant du routeur.
Le routeur devra etre en marche et connecte a Internet.
Le numero SAID à 10 caractères de votre apparéil. Le numero SAID est imprimé sur une étiquette collée sur l'ordinateur ou peut être affchéé à l'écran ACL.

Déclaration de conformité de la Commission fédérale des communications (FCC)

Cet appareil est conforme à la norme FCC, partie 15. Le bon fonctionnement de l'appareil est fonction de deux conditions :

1. Cet apparéil ne doit pas produit de brouillage dommageable et
2. cet appeareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.

Tous changements ou toutes modifications n'ayant pas ete expresement approuvés par la partie responsable de la conformite pourraient annuler I'autorite de I'utiliser a utilise I'appareil.

Déclaration de conformité d'Industrie Canada (IC)

Cet appeareil satisfait aux prescriptions des documents CNR/RSS d'Industrie Canada (utilisation sans licence). Le bon fonctionnement de l'appareil est fonction de deux conditions :

1. Cet apparéil ne doit pas produit de brouillage.
2. Cet appeareil doit etre compatible avec n'importe quelle interfeence, y compris des interferences causees par l'utilisation involontaire de I'appareil.

En vertu des reglements d'Industrie Canada, cet émetteur radio ne peut fonctionner qu'à l'aide d'une antenné d'un type et de gain maximum (ou moins) approuve pour l'émetteur par Industrie Canada. Pour réduire les interférences radio potentielles pour les autres utilisateurs, le type d'antenne et son gain doit être choisis de sorte que la puissance isotrope rayonnée équivalente (PIRE) ne dépasse pas ce qui est nécessaire pour une communication réussie.

Pour satisfaire aux exigences de la FCC et d'Industrie Canada sur l'exposition aux radiations de radiodiffusion, les antennes utilisées avec cet émetteur doivent être installées de telle sorte qu'il y ait une distance de 20 cm ou plus séparant la source de radiation (antenne) et toute personne en tout temps et ne doit pas être co-utilisée ou fonctionner en même temps qu'une autre antenne ou qu'un émetteur.

Si cet appeareil cause des interfrences nuisibles à la reception radio ou télévision, pouvant etre déterminées par le fait dallumer et d'eteindre l'appareil, I'utilisateur est encouraged a essayer de corriger les interfrences en suivant l'un des conseils suivants :

Réorienter ou déplacer l'antenne de réception.
Augmenter la distance séparant l'appareil du récepteur.

• Brancher l'appareil sur un circuit différent de celui ou le récepteur est branché.
• Contacter un revendeur ou un technicien radio/television qualifié pour obtenir de l'aide.

ENTRETIEN ET RÉPARATION DE LA SÉCHEUSE

Nettoyage de l'emplacement de la séchuse

A VERTISSEMENT

Risque d'explosion

Garder les matieres et les vapeurs inflammables, telle que l'essence, à l'écart de la sécheuse.

Ne pas faire secher un article qui a déjà eté touche un produit inflammable (meme après un lavage).

Placer la séchuse au moins 18 po (460 mm) au-dessus du sol pour une installation dans un garage.

Le non-respect de ces instructions peut cause un décès, une explosion ou un incendie.

Éviter de laisser autour de la séchuse des éléments qui pouraient obstruer la circulation de l'air et empêcher le bon fonctionnement de la séchuse. Ceci implique de dégager également les eventuelles piles de vêtements placées devant la séchuse.

Nettoyage de l'intérieur de la sechese

Nettoyage du tambour de la secheuse :

1. Utiliser un produit de nettoyage ininflammable ou un détergent à vaisselle deux melange à une faible concentration et de l'eau très chaude et froffer avec un chiffon doux.

Rincez soigneusement avec une éponge ou une serviette mouillée.
Faire culbuter une charge de vêtements ou de serviettes propres pour secher le tambour.

OU

1. Utiliser un chiffon en microfibre et de l'eau chaude dans un flacon de vaporisation pour nettoyer le tambour et une deuxieme serviette en microfibre pour le séchage.

REMARQUE: Les vêtements contenant des teintures instables, tels les jeans en denim bleu ou articles en coton de couleur viv都可以ient décorler l'intérieur de la sechese. Ces taches ne sont pas nocives pour votre sechese et ne tacheront pas les vêtements des charges futures. Faire sécher les articles à teinture instable sur l'envers pour éviter le transfert de la teinture.

Retrait de la charpie accumulée

À l'intérieur de la caisse de la secheuse :

Il faut-retirer la charpie accumulée dans le conduit d'évacuation tous les 2 ans ou plus souvent, selon l'utilisation de la sécheuse. Le nettoyage doit être effectué par un réparateur qualifié ou un nettoyeur de systèmes de ventilation.

A l'intérieur du conduit d'évacuation :

Il faut-retirer la charpie accumulée dans le conduit d'évacuation tous les 2 ans ou plus souvent, selon l'utilisation de la séchuse.

Nettoyage du filtré à charpie

Nettoyage avant chaque charge :

Le filtré à charpie peut être situé dans l'ouverture de la porte ou sur le dessus de la secheuse selon le modele. Un filtré obstrué de charpie peut augmenter la durée de séchage.

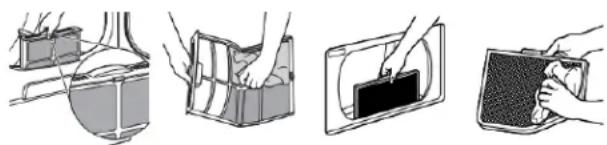

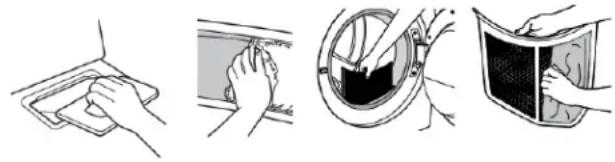

Nettoyage :

1. Retirer le filtrte à charpie. Au besoin, appuyer sur l'onglet pour dégager et ouvr le filtrte à charpie. Retirer la charpie du filtrte en la roulant avec les doigs. Ne pas rincer ni laver le filtrte pour enlever la charpie. La charpie mouillée s'enlevé difficilement.

1. Bien remetre le filtré à charpie en place.

IMPORTANT:

Ne pas faire fonctionner la sechuse avec un filtre à charpie déplace, endommagé, bloqué ou manquant. Une telle action peut cause une surchauffe et des dommages à la sechuse et aux tissus.
Si de la charpie tombe dans la secheuse au moment du retrait du filtrte, vérifier le conduit d'évacuation etsteroler la charpie. Voir la section « Exigences concernant I'évacuation » dans les Instructions d'installation.
Au besoin, nettoyer l'espace ou se trouve la charpie. À l'aide d'un aspirateur, enlever doucement toute charpie qui s'est accumulée à l'extérieur du filtré à charpie.

Nettoyage au besoin :

Des résidus de détergent ou d'assouplisseur de tissu peuvent s'accumuler sur le filtré à charpie. Cette accumulation peut entraîner des temps de séchage plus longs, ou l'arrêt de la séchéuse avant que la charge ne soit complètement seche. Si de la charpie tombe du filtré alors qu'il est dans la séchéuse, il est probablement obstrué. Nettoyer le filtré à charpie avec une Brosse en nylon tous les 6 mois ou plus féquement s'il devient obstrué par suite d'une accumulation de résidus.

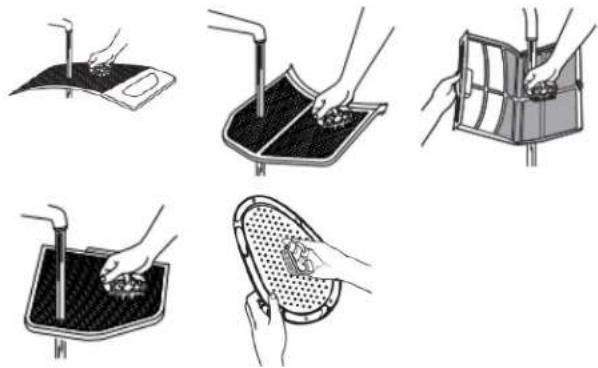

Pour layer :

1. Retirer la charpie du filtré en la roulant avec les doigts.

2. Mouiller les deux cots du filtré à charpie avec de l'eau chaude.

3. Mouiller une Brosse en nylon avec de l'eau chaude et du détergent liquide. Frotter le filtré à charpie avec la Brosse enlever l'accumulation de résidus.

1. Rincer le filtré à l'eau chaude.
2. Bien sécher le filtré à charpie avec une serviette propre.
   Réinstaller le filtré dans la séchuse.

Changement de l'ampoule déclairage du tambour (sur certains modèles)

1. Debrancher la secheuse ou déconnecter la source de couran électrique.
2. Ouvrir la porte de la secheuse. Trouver le couvercle de l'ampoule d'éclairage sur la paroi arriere de la secheuse. À l'aide d'un tourne-écrou de 1/4 po (6,5 mm) ou d'une clé à douille,steroler la vis située à l'angle inférieur droit du couvercle.Enlever le couvercle.

1. Tourner l'ampoule dans le sens antihoraire. Remplacer l'ampoule uniquement par une ampoule de 10 W pour apparéil electroménager. Réinstaller le couvercle et le fixer avec la vis.
2. Brancher la sécheuse ou reconnectcer la source de courant électrique.

Vérification d'une circulation d'air àdéquate pour le système d'évacuation

A VERTISSEMENT

Risque d'incendie

Utiliser un conduit d'évacuation en métal lourd.
Ne pas utiliser de conduit d'évacuation en plastique.
Ne pas utiliser de conduit d'évacuation en aluminium.
Le non-respect de ces instructions peut causeur un décès ou un incendie.

Bonne circulation d'air

Une séchuse a besoin de chaleur et d'une circulation d'air équate pour secher efficacement les vêtements. Une ventilation équate réduit les durées de sechage et accroit les économies d'énergie. Voir les Instructions d'installation.

Le système d'évacuation fixé à la séchuse joue un role important dans la circulation de l'air. Des conduits d'évacuation bloqués ou écrasés, ainsi qu'une installation inadéquate de l'évacuation, diminuent la circulation d'air et les performances de la séchuse.

Les interventions de dépannage causées par une ventilation incorrecte ne sont pas couvertes par la garantie et seront à la charge du client,quel que soit l'installateur de la secheuse. Pour nettoyer ou réparer l'évacuation d'air,contacter un technicien qualifié dans l'évacuation d'air.

Pour maintainir une bonncirculation d'air

Nettoyer le filtré à charpie avant chaque charge.
Remplacer le matériel de conduits d'évacuation en plastique ou en aluminium par des conduits d'évacuation lourds et rigides de 4 po (102 mm) de diamètre.
Toujours employer les conduits d'évacuation les plus courts possibles.
Ne pas utiliser plus de quatre coudes à 90^ dans un circuit d'évacuation, car chaque inclinaison et courbe réduit le flux d'air.

Retirer la charpie et les résidus du clapet d'évacuation.
Retirer la charpie sur toute la longueur du circuit d'évacuation au moins tous les 2 ans. ÀpRES le nettoyage, suivé les instructions d'installation pour une vérification finale de l'appareil.
Dégager tout article qui se trouverait devant la séchée.

Précautions à prendre avant une non-utilisation, un entroposage ou un déménagement

Entretien pour non-utilisation et entreprisesage

Si l'utilisateur doit partir en vacances ou n'utilise pas la séchuse pendant une période prolongée, il convient d'exécuter les opérations suivantes :

1. Debrancher la secheuse ou déconnecter la source de courant électrique.
2. Nettoyer le filtré à charpie. Voir la section « Nettoyage du filtré à charpie »
3. Modèles à vapeur uniquement : Fermer l'alimentation en eau de la sécheuse. Ceci permet d'éviter les inondations (dues une augmentation de la pression hydraulique) lorsque vous étes absent.

Précautions à prendre avant un déménagement

Secheuses alimentées par cordon d'alimentation :

1. Debrancher le cordon d'alimentation électrique.

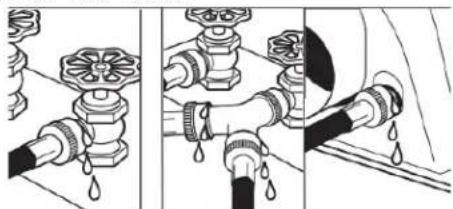

2. Modèles à vapeur uniquement : Fermer le robinet d'eau. Déconnecter le tuyau d'arrivée d'eau du robinet, puis vidange le tuyau. Transporter le tuyau séparément.
3. S'assurer que les pieds de nivellement sont solidement fixés la base de la secheuse.
4. Utiliser du ruban adhesif pour fixer la porte de la secheuse
5. Sur les modèles avec tringle de base, retarder la tringle de bas avant de déplacer la sécheuse. Consulter la section « Installation et retrait de la tringle de base (sur certains modèles) »

Pour les séchues avec raccordement direct :

A VERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacing pieces and panneaux avant de faire la mise en marche.

Le non-respect de cette instruction peut causeur un décès ou une décharge électrique.

1. Déconnecter la source de courant électrique alimentant le boîtier de distribution (fusibles ou disjoncteur).
2. Déconnecter le câblage.
3. Modèles à vapeur uniquement : Fermer le robinet d'eau. Déconnecter le tuyau d'arrivée d'eau du robinet, puis vidange le tuyau. Transporter le tuyau séparément.
4. S'assurer que les pieds de nivellement sont solidement fixés la base de la secheuse.
5. Utiliser du ruban adhesif pour fixer la porte de la secheuse.
6. Sur les modèles avec tringle de base,steroler la tringle de avant de déplacer la secheuse.Consulter la section « Installation et retrait de la tringle de base (sur certains modèles) »

Hivérisation de la séchée :

1. Débrancher la sécheuse ou déconnecter la source de courant électric.
2. Fermer le robinet d'eau.
3. Déconnecter les tuyaux d'arrivée d'eau des robinets et les vider.

Réutilisation de la sécheuse :

1. Vidanger les canalisations d'eau. Reconnecter le tuyau d'arrivée d'eau au robinet. Ouvrir le robinet d'eau.
2. Brancher la séchée ou reconnectcer la source de courant et réélectrique comme décrit dans les « Instructions d'installation »

Réinstallation de la séchuse

Suivre les « Instructions d'installation » pour désir l'emplacement, ajuster l'aplomb de la secheuse et la raccarder.

Instructions spécifiques pour les modèles avec vapeur

Installer et remiser la sechese à l'abri du gel. Il est possible que de l'eau stagne dans les tuyaux; ici pourrait endommager la sechese en période de gel. Si la sechese doit faire l'objet d'un déménagement ou de remisage au cours d'une période de gel, aniveriser la sechese.

Tuyaux d'arrivee d'eau

Remplacer le tuyau d'arrivée d'eau et la crépine de tuyau après 5 ans d'utilisation afin de réduire le risque de défaillance du tuyau. Inspecter périodiquement les tuyaux; les remplacer en cas de renflement, de déformation, de coupure et d'usure ou de fuite. Lors du remplacement d'un tuyau d'arrivée d'eau, inscrite la date du remplacement.

EXIGENCES D'INSTALLATION

Outils et pieces

REMARQUE: Installer la séchuse conformément aux instructions du fabricant et aux codes locaux.

Rassembler les outils et composants nécessaires avant d'entreprenevre le processus d'st installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires pour toutes les installations :

Tournevis à tete plate

Pince à dénuder

Tourne-écrou de 1/4 po.

Niveau

Pince

Ruban à mesurer

Couteau utilise

Cisaille de ferblantier

Pistolet à calfeutrage et composé de calfeutrage

Clé à molette avec ouverture jusqu'à 1 po (25 mm) ou clé à douille hexagonale

Outils supplémentaires requis (sur certains modèles) :

Couteau à mastic

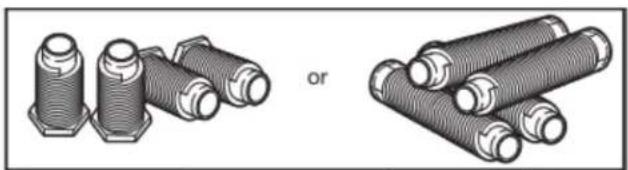

Pièces fournies (tous les modèles) :

Pieds de nivellement (4) (la longueur et l'apparance des pieds varient selon le modele)

Le sachet de pieces se trouve dans le tambour de la secheuse.
Vérifier que toutes les pieces sont presents.

REMARQUE: Ne pas utiliser les pieds de nivellement fournis lors de l'installation de la secheuse avec un piédestal ou d'un ensemble de superposition.

Pièces nécessaires (modèles à vapeur) :

Raccord en « Y »

Rondelle en caoutchouc

Tuyau d'alimentation de 2 pi (0,6 m)

Tuyau d'alimentation de 5 pi (1,52 m)

Modèle avec conduit d'évacuation :

Brides de conduit, coudes et matériel d'évacuation

Pièces nécessaires (non fournies avec la séchuse) :

Des pieces supplémentaires seront peut-être nécessaires, selon l'installation. Consulter les codes locaux. Vérifier l'alimentation électrique et le circuit d'évacuation existants. Voir les sections « Installations électriques » et « Exigences concernant l'évacuation » avant d'acheter les pieces.

Les installations pour maison mobile nécessitant un système d'évacuation en métal offert chez le marchand chez qui vous avez achété votre séchuse. Pour obtenir plus d'informations et les coordonnées d'entretien, consulter le guide de démarrage rapide.

Accessoires offerts :

Des accessoires et pieces de remplacement sont offerts pour votre modèle. Pour les coordonnées et les renseignements de commande, consulter le guide de démarrage rapide.

Exigences d'emplacement

AVERAGEMENT

Risque d'explosion

Garder les matières et les vapeurs inflammables, telles que l'essence, à l'écart de la sechuse.

Ne pas faire secher un article qui a déjà été touché par un produit inflammable (meme après un lavage).

Placer la secheuse au moins 18 po (460 mm) au-dessus du sol pour une installation dans un garage.

Le non-respect de ces instructions peut causeur un décès, une Explosion ou un incendie.

Vérifier les specifications des codes. Certains codes limitent ou interdisent l'installation des séchues dans un garage, une armoire, une maison mobile ou une chambre à coucher. Contacter l'inspecteur en batiments local.

Il faut :

Pour les modèles avec conduit d'évacuation : Un emplacement permettant une évacuation appropriée. Voir la section « Exigences concernant l'évacuation »
■ Un circuit distinct de 30 A pour les sécheuses électriques.
Si on utilise un cordon d'alimentation, une prise électrique reliée à la terre située à 2 pi (610 mm) maximum d'un des cotés de la secheuse. Consulter les « Spécifications électriques »
■ Le plancher doit pouvoir soutenir le poids de la séchuse de 200 lb (90,7 kg). Tenir également compte du poids combiné des appeareils voisins.
Pour les sécheuses avec vapeur: Des robinets d'eau froide situés à 4 pi (1,2 m) maximum des valves de replissage, et une pression d'eau de 20 à 120 Ib/ po^2 (138 à 827 kPa). Il est possible d'utiliser l'alimentation en eau de la laveuse à l'aide des pieces nécessaires mentionnées (lesquelles devront peut-être être achétées).
- Un plancher de niveau ayant une pente maximale de 1 po (25 mm) sous l'ensemble de la sechuse. Si la pente est supérieure à 1 po (25 mm), installer l'ensemble de pieds d'extension. Si la sechuse n'est pas d'aplomb, les vêtements peuvent ne pas culbter convenablement et les programmes de détction automatiques peuvent ne pas fonctionner correctement.
Pour une installation dans un garage, placer la secheuse à a moins 18 po (460 mm) au-dessus du plancher. En cas d'utilisation d'un piedestal, il faudra 18 po (460 mm) jusqu'à bas de la secheuse.
La sechuse ne doit pas etre installee ou remise dans un endroit ou elle sera exposée a I'eau ou aux intempéries.

IMPORTANT: Ne pas faire fonctionner la séchuse à des températures inférieures à 45 °F (7 °C). À des températures inférieures, la séchuse pourrait ne pas s'arrêter à la fin des programmes de détction automatique, ce qui entraîrerait le prolongement du temps de séchage.

Distances de dégagement à respecter :

Pour chaque type de configuration, prévoir davantage de dégagement pour faciliter l'installation et l'entretien : laisser suffisamment de dégagement pour les appareils menagers voisins et pour les murs, les portes et les plinthes. L'espace doit être assez grand pour permettre d'ouvrir complètement la porte de la secheuse. Ajouter un espace supplémentaire tout autour de la secheuse pour réduire le transfert de bruit. Si on utilise une porte d'armoire, des ouvertures d'airation au sommet et au bas de la porte sont nécessaires. Les portes à claire-voie offrant des ouvertures équivalentes de passage de l'air peuvent être utilisées.

Espacement pour une installation dans un encastrement ou dans une armoire

Les dimensions indiquées correspondant à l'espacement minimal permis.

• Prévoir davantage d'espace pour facilitier l'installation et l'entretien.
• Un espace supplémentaire peut être requis pour le mur, la porte, le plancher, les moulures, le tuyau d'évacuation et le système de vidange.
  ■ Un espace supplémentaire doit être envisagé de tous les côts de la séchuse afin de réduire le transfert de bruit.
  Pour installation dans une armoire avec porte, on doit prévoir des ouvertures minimums d'entrée d'air en haut et en bas de l'air. Le porte pour les modèles avec conduit d'évacuation. Les portes à claire-voie offrant des ouvertures équivalentes de passage de l'air sont acceptables.
  Il faut aussi prendre en compte l'espace requis entre les apparèils voisins.

Distances de dégagement recommendées pour l'installation (sechuse seulement) :

*Dégagement minimum recommandé

Installation sous comptoir personnelise :

Distances de dégagement minimum pour l'installation (sechuse seulement) :

	Avant Côtés	Arrière Haute
Encastré	N. D.	0 po (0 mm)	0 po (0 mm)	N. D.
Armoire	1 po (25 mm)	0 po (0 mm)	0 po (0 mm)	N. D.
Sous un comptoir	N. D. 1 po	(25 mm)	0 po (0 mm)	0 po (0 mm)

0 po (0 mm) d'espace arriere est permis pour la ventilation droite seulement.

Pour les modèles avec vapeur seulement, le tuyau d'alimentation Pour installer la séchuse de façon appropriée, il faut étabir le ne doit pas être pié. type de raccords électriques que l'on utilisera et suivre les

Installation dans une résidence mobile - Exigences supplémentaires

Cette sechuse peut etre installee dans une maison mobile. L'installation doit satisfaire les criteres de la Manufactured Home Construction and Safety Standard, Titre 24 CFR, partie 3280 (anciennement Federal Standard for Mobile Home Construction and Safety,Titre 24 HUD, partie 280) ou de la Norme CAN/CSA-Z240MH pour les maisons mobiles.

Critères à respecter pour une installation dans une maison mobile :

• Un système d'évacuation en métal qui peut être acheté chez votre marchand.
  Il faut prendre des dispositions spéciales dans les maisons mobiles pour l'apport d'air de l'extérieur dans la sechuse. L'ouverture (telle qu'une fenetre à proximite) devrait être au moins deux fois plus grande que l'ouverture de décharge de sechuse.

Spécifications électriques - É.-U. C'est à l'utilisateur qu'incombe la responsabilité de :

• Contacter un électricien qualifié.

S'assurer que le raccordement électrique est adequat et conforme au code national de I'électricité, ANSI/NFPA 70-dernière édition, et à tous les codes et règlements locaux en vigueur. Le National Electrical Code impose un raccordement à 4 fils de l'alimentation électrique pour les maisons construites après 1996, les circuits de séchuse modifiées après 1996 et toutes les installations de maisons mobiles. Pour obtenir un exemplaire des normes des codes ci-dessus, contacter : National Fire Protection Association, One Batterymarch Park, Quincy, MA 02169-7471.
L'appareil doit être alimenté uniquement par un circuit monophasé à 3 ou 4 fils de 120/240 V CA, 60 Hz (ou 3 ou 4 fils, 120/208 V, si précisé sur la plaque signalétique) sur un circuit séparé et protégé par un fusible ou un disjoncteur de 30 A sur chacun des 2 cables. On recommarde également que cet appleil soit alimenté par un circuit indépendant. Ne pas installer un fusible dans le conducteur neutre ou le circuit de mise à la terre.
Ne pas utiliser de rallonge.
Si les codes le permettent et si on utilise un conducteur distinct de mise à la terre, il est recommendé qu'un électricien qualifiée vérifie la qualité de la mise à la terre.

Raccordement electrique

Pour installer la sechuse de façon appropriée, il faut étabir le type de raccords électriques que l'on utilisera et suivre les instructions de ce document.

• Cette séchuse est prete à l'installation avec un raccordement à l'alimentation électrique à 3 fils. Le fil neutre est définitivement raccorde au conducteur neutre (fil blanc) à l'intérieur de la séchuse. Si les codes d'électricité locaux demandent l'utilisation d'un disjoncteur différentiel de fuite à la terre, l'appareil doit être installé avec un raccordement à 4 fils à l'alimentation électrique. Le fil de terre neutre doit être retire de la vis du connecteur de terre externe (vis verte) et fixe sous la borne du neutre (fil du centre ou blanc) du bornier. Lorsque le fil neutre est fixe sous la borne du neutre (fil du centre ou blanc) du bornier, la caisse de la séchuse est isolée du conducteur neutre. Le conducteur vert de mise à la terre du cordon d'alimentation à 4 conducteurs doit être fixe à la caisse de la séchuse à l'aide de la vis verte de liaison à la terre.
  Si les codes locaux n'autorisent pas le raccordement d'un la conducteur neutre au fil neutre, voir le point « Raccordement optionnel à 3 fils »
• Un raccordement à 4 fils de l'alimentation électrique doit être utilisé lorsque l'appareil est installé dans un lieu où la mise à la terre par le conducteur neutre est interdite. Il est interdit de relier l'appareil à la terre par l'intérimédiaire du conducteur neutre dans les cas suivants : (1) nouvelle installation de circuit secondaire effectuee après 1996, (2) maison mobile, (3) vehicule de loisirs, et (4) juridictions dans lesquelles le code local interdit la liaison à la terre par l'intérimédiaire du conducteur neutre.

En cas d'utilisation d'un cordon d'alimentation :

Utiliser un ensemble de cordon d'alimentation électrique homologué UL marqué pour utilisation avec les séchues à vêtements. L'ensemble doit containir :

■ Un cordon d'alimentation électrique homologué UL de 30 A, 120/240 V minimum. Le cable doit être de type SRD ou SRD et mesurer au moins 4 pi (1,22 m) de long. Les fils raccorde la sécheuse doivent se terminer par des cosses rondes ou à fourche à pointes relevantes.
Un serre-cables (homologation UL).

Si la prise murale ressemble à ceci :

Prise murale a 4 fils (14-30 R)

Choisir un cable d'alimentation à 4 fils avec cosses rondes ou à fourche et un serre-cables homologué UL. Le cable d'alimentation électrique à 4 fils, d'au moins 4 pi (1,22 m) de long, doit composer 4 fils en cuivre de calibre 10 et pouvoir se brancher sur une prise à 4 fils de type NEMA 14-30 R. Le fil de liaison à la terre (le conducteur de liaison à la terre) peut être vert ou nu. Le conducteur neutro doit être identifié par une gaine blanche.

Si la prise murale ressemble à ceci :

Prise murale a 3 fils (10-30 R)

Choisir un cable d'alimentation à 3 fils avec cosses rondes ou à fourche et un serre-cables homologué UL. Le cordon d'alimentation électrique à 3 fils, d'au moins 4 pi (1,22 m) de long, doit composer trois fils en cuivre torsadés de calibre no 10 et une fiche à 3 fils correspondante de type NEMA 10-30 R.

Pour le raccordement direct :

Le cable d'alimentation doit correspondre à l'alimentation électrique (4 fils ou 3 fils) et être :

■ Un cable en cuivre à gaine non métallique ou blindoed couple (avec fil de mise à la terre), avec conduit métallique flexible. Tous les fils sous tension doivent être isolés.
■ Fil en cuivre plein de calibre 10 (ne pas utiliser d'aluminium) d'au moins 5 pi (1,52m) de long.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour un appeareil avec liaison à la terre et cordon d'alimentation :

Cet appeareil doit etre relié à la terre. En cas d'anomalie de fonctionnement ou de panne, la liaison à la terre réduira le risque de décharge électrique en offrant au courant électricqu' un itinéraire d'évacuation de moindre résistance. L'appareil est doté d'un cordon électricque comportant un conducteur demise à la terre d'équipement et une fiche de branchement de liaison à la terre. La fiche doit etre branchée sur une prise de courant appropriée qui soit bien installée et reliée à la terre conformément à tous les codes et reglements locaux.

AVERTISSEMENT : Un raccordement inapproprié du conducteur de mise à la terre de l'équipement peut cause un risque de décharge électrique. En cas de doute quant à la qualité de la mise à la terre de l'appareil, consulter un électricien ou un technicien d'entretien qualifié. Ne pas modifier la fiche fournie avec cet appleil : Si elle ne correspond pas à la prise de sortie, faire installer une fiche appropriée par un électricien qualifié.

Pour un appeareil raccordé en permanence : Cet appeareil doit être raccordé à un système de câblage permanent en métal relié à la terre, ou un conducteur de mise à la terre d'équipement doit être en fonction avec les conducteurs de circuit, et raccordé à la borne de mise à la terre d'équipement ou la borne sur l'appareil menager.

CONSERVER CES INSTRUCTIONS

Specifications électriques - Canada

AVERAGEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 4 alveoles reliée terre.

Le non-respect de cette instruction peut causeur un décès ou une décharge électrique.

la

C'est à l'utilisateur qu'incombe la responsabilité de :

• Contacter un électricien qualifié.
  S'assurer que le raccordement electrique est adequat et conforme à la dernière édition du Canadian Electrical Code, C22.1, et à tous les codes et règlements locaux en vigueur. Pour obtenir un exemplaire des normes des codes ci-dessus, contacter : Canadian Standards Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.
  L'appareil doit être alimenté uniquement par un circuit monophasé de 120/240 V CA uniquement de 60 Hz à 4 fils, sur un circuit séparé de 30 A, protégé par fusible aux deux extrémités de la ligne. On recommende d'utiliser un fusible ou un disjoncteur temporisé. On recommende également que cet apparéil soit alimenté par un circuit indépendant.

• Cette séchuse est munie d'un cordon d'alimentation certifié UL ou CSA International Certified concu pour être branché dans un réceptacle mural 14-30 R standard. Le cordon mesure 5 pi (1,52 m). Veiller à ce que la prise murale se trouve à proximité de l'emplacement définitif de la séchuse.
  Si les codes le permettent et si on utilise un conducteur distinct de mise à la terre, il est recommendé qu'un électricien qualifié vérifie la qualité de la mise à la terre.

• Ne pas utiliser de rallonge. Pour obtenir plus d'informations ou un cordon d'alimentation de rechange, utiliser les coordonnées indiquées sur votre guide de démarrage rapide.

Prise murale à 4 fils (14-30 R)

INSTRUCTIONS DE LIAISON À LA TERRE

Pour un appeareil avec liaison à la terre et cordon d'alimentation :

Cet apparéil doit être relié à la terre. En cas d’anomalie de fonctionnement ou de panne, la liaison à la terre réduira le risque de décharge électrique en offrant au courant électrique un itinéraire d'évacuation de moindre résistance. L' apparéil est doté d'un cordon électrique相对较ient un conducteur de mise à la terre d'équipement et une fiche de branchement de liaison à la terre. La fiche doit être branchée sur une prise de courant appropriée qui soit bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Un raccordement inapproprié du conducteur de mise à la terre de l'équipement peut cause un risque de décharge électrique. En cas deoute quant à la qualité de la mise à la terre de l'appareil, consulter un électricien ou un technicien d'entretien qualifié. Ne pas modifier la fiche fournie avec cet appleil; si elle ne correspond pas à la prise de sortie, faire installer une prise appropriée par un électricien qualifié.

CONSERVER CES INSTRUCTIONS

INSTALLATION

Installation des pieds de réglage de l'aplomb

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

1. Préparation de la séchuse pour les pieds de nivellement

Afin d'éviter d'endommager le plancher, utiliser un grand morceau de carton plat extrait de la boîte d'emballage de la secheuse et le placer sous toute la partie arrrière de la secheuse. Saisir fermement le corps de la secheuse (et non pas le panneau de la console), puis poser la secheuse sur le carton avec précaution.

REMARQUE: De l'eau issue des tests en usine peut s'évacuer si la sechuse est placée sur le côte.

2. Vissage des pieds de nivellement

Pied de nivellement avec Pied de nivellement sans repere en forme de diamant repere en forme de diamant.

À l'aide d'une clé et d'un ruban à mesurer, visser les pieds de nivellement dans les trous pour pieds de nivellement jusqu'à ce que le bas de chaque pied se trouve à environ 1/2 po (13 mm) à/21po (38 mm) du bas de la séchuse.

Pour les pieds de nivellement avec repere en forme de diamant :

Introduire manuellement les pieds dans les trous des pieds. Utiliser une clé à molette pour visser les pieds jusqu'à ce que le symbole de repérage en forme de diamant ne soit plus visible.

Placer une cornière de carton prise à partir de l'emballage de la séchuse sous chacun des deux coins arrrière de la séchuse. Redresser la séchuse. Faire glisser la séchuse sur les cornières jusqu'à ce qu'elle soit proche de son emplacement final. Laisser suffisamment d'espace pour connecter le conduit d'évacuation.

Installation électrique - É.-U.

A VERTISSEMENT

Risque d'incendie

Pour une utilisation avec cordon d'alimentation, utiliser un nouveau cordon d'alimentation de 30 A homologué UL.

Pour un raccordement direct, utiliser un fil de cuivre de calibre 10.

Utiliser un serre-cables homologué UL.

Déconnecter la source de courant électrique avant de réaliser les connexions électriques.

Connector le conducteur neutre (blanc ou conducteur central) à la borne centrale (argent).

Connector le conducteur de liaison à la terre (vert ou nu) au connecteur vert de liaison à la terre.

Connector les 2 conducteurs d'alimentation restants aux 2 bornes (or) restantes.

Bien serrer toutes les connexions électriques.

Le non-respect de ces instructions peut causeur un décès, un incendie ou une décharge électrique.

1. Déconnecter la source de courant électrique

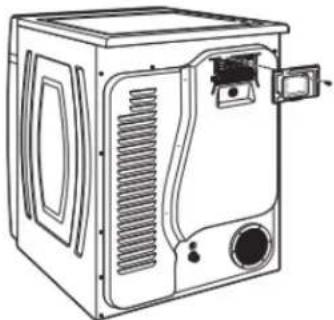

2. Retirer le couvercle du bornier

REMARQUE: Le couvercle du bornier peut se situer à un endroit différent.

Retirer la vis de retenue et le couvercle du bornier.

3. Choiser le type de raccordement electrique

Prise de courant à 4 conducteurs (NEMA type 14-30 R): Consulter la section « Raccordement du cable d'alimentation à 4 fils ». Ensuite, aller à la section « Exigences concernant l'évacuation »

Prise de courant à 3 conducteurs (NEMA type 10-30 R): Consulter la section « Raccordement du cable d'alimentation à 3 fils ». Ensuite, aller à la section « Exigences concernant l'évacuation »

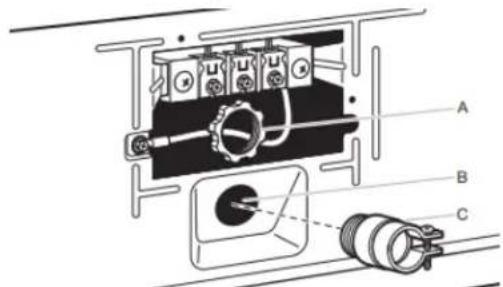

Raccordement direct à 4 fils : Aller à la section « Fixer le serre-câbles pour raccordement direct », puis « Raccordement direct à 4 fils » et enfin, « Exigences concernant l'évacuation »

Raccordement direct à 3 fils : Aller à la section « Fixer le serre-câbles pour raccordement direct», puis « Raccordement direct à 3 fils » et enfin, « Exigences concernant l'évacuation »

REMARQUE: Si les codes locaux n'autorisent pas le raccordement d'un conducteur de masse de la caisse au fil neutre, voir la section « Raccordement optionnel à 3 fills ». Ce raccordement peut servir pour un cordon d'alimentation ou une connexion directe des conducteurs.

Raccordement du cordon d'alimentation Serre-cables du cordon d'alimentation

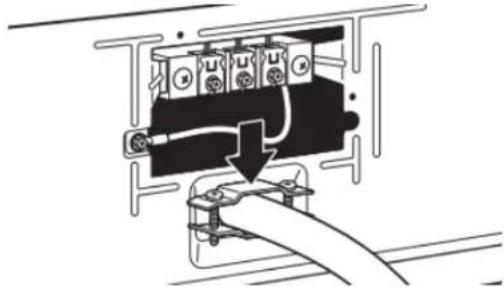

1. Fixer le serre-cables du cable d'alimentation

Retirer les vis d'un serre-cables homologué UL de 3/4 po (19 mm) UL (inscription UL sur le serre-cables). Placer les 4. I'ouverture du bornier (B), de sorte qu'une d'entre elles pointe vers le haut (A) et l'autre vers le bas (D). Maintenir en place. Serrer les vis du serre-cables juste assez pour maintainir ensemble les deux moitiés de pince (C).

2. Fixer le serre-cables du cable d'alimentation

Passer le cordon d'alimentation à travers le serre-cables.
Vérifier que la gaine d'isolement du cordon d'alimentation rentrée à l'intérieur du serre-cables. Le serre-cables doit être bien relié à la caisse de la sechuse et se couver en position horizontale. Serrer la vis du serre-cables autour du cordon d'alimentation. Ne pas serrer excessivement les vis du serre-cables.

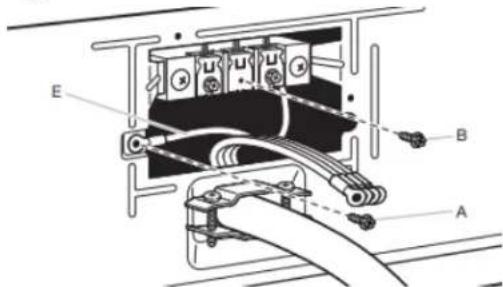

Raccordement du cable d'alimentation à 4 fils

IMPORTANT : Un raccordement à 4 fils est obligatoire pour les maisons mobiles et lorsque les codes locaux n'autorisent pas l'utilisation de raccordements à 3 fils.

A. Prise murale à 4 fils (type NEMA 14-30 R)
B. Prise à 4 broches
C. Broche de liaison à la terre
D. Broche pour neutre

E. Cosses en fourche à pointes relevantes
F. Serre-cables (homologation UL) de 3/4 po (19 mm)
G. Cosses rondes

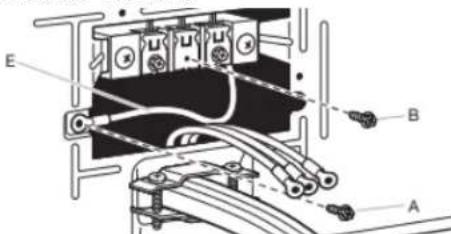

1. Préparer l'installation du fil de mise à la terre de l'appareil

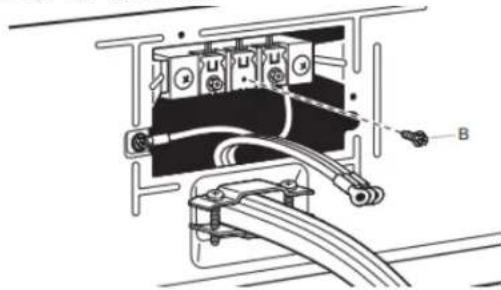

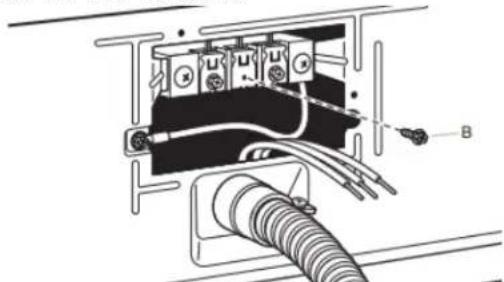

Retirer la vis de la borne centrale (B). Retirer le conducteur neutre (E) de la vis du conducteur de terre externe verte (A).

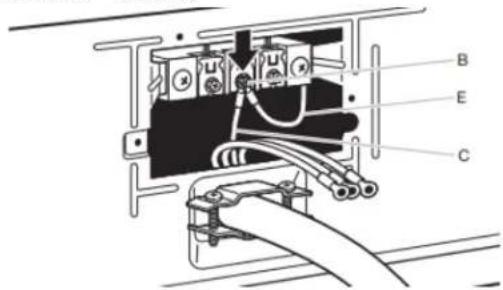

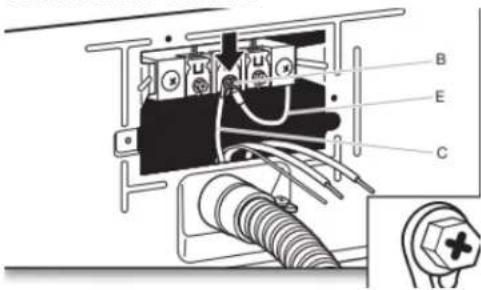

4. Connecter le conducteur neutre et le conducteur neutre

Connector le conducteur neutre (E) et le conducteur neutre (blanc ou centre) (C) du cable d'alimentation sous la vis de la borne centrale (B). Serrer la vis.

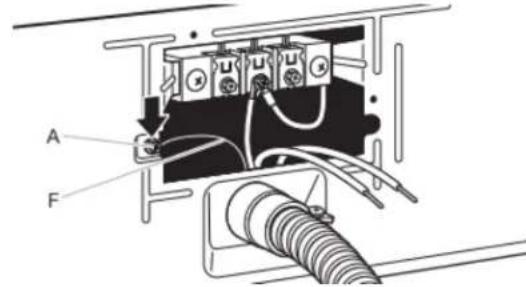

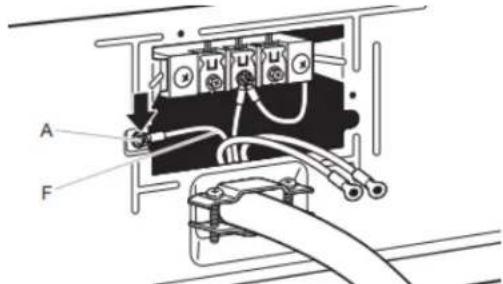

5. Connecter le conducteur de liaison à la terre

Connector le conducteur (vert ou nu) de liaison à la terre (F) du cable d'alimentation sous la vis du conducteur de liaison à la terre externe (A). Serrer la vis.

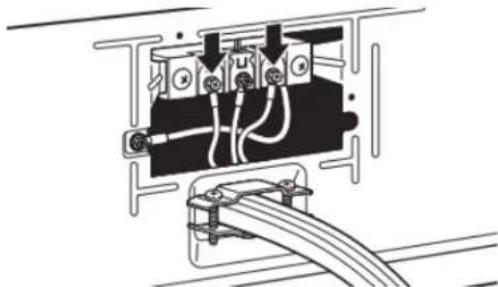

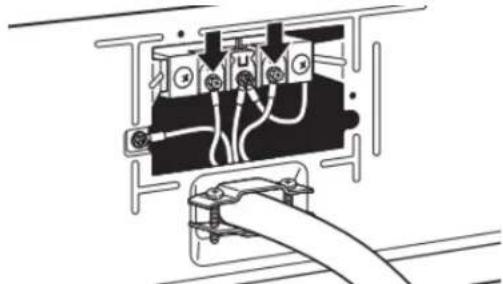

6. Connecter les conducteurs restants

Connector les conducteurs restants sous les vis les plus à l'extérieur du bornier. Serrer les vis. Placer la languette du couvercle du bornier dans la fente du panneau arrêté de la sechuse. Fixer le couvercle avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

Raccordement du cable d'alimentation à 3 fils

IMPORTANT: À utiliser lorsque les codes locaux autorisent la connexion du conducteur de masse de la caisse au conducteur neutre.

A. Prise murale à 3 fils (type NEMA 10-30 R)
B. Fiche à 3 broches
C. Broche pour neutre
D. Cosses en fourche a pointes relevées

E. Serre-cables (homologation
UL) de 3/4 po (19 mm)
F. Cosses rondes
G. Neutre (fil blanc ou central)

3. Retirer la vis centrale

Retirer la vis de la borne centrale (B).

4. Connecter le conducteur neutre

Connector le conducteur neutre (blanc ou central) (C) du cable d'alimentation sous la vis de la borne centrale (B). Serrer la vis.

5. Connecter les conducteurs restants

Connector les conducteurs restants sous les vis les plus à l'extérieur du bornier. Serrer les vis. Placer la languette du couvercle du bornier dans la fente du panneau arrêté de la sechuse. Fixer le couvercle avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

Méthode de raccordement direct

Serre-cables pour raccordement direct

1. Fixer le serre-cables pour raccordement direct

Devisser le racord de conduit amovible (A) et les vis d'un serre-cables homologué UL (inscription UL sur le serre-cables) de 3/4 po (19 mm). Visser la partie filtée du serre-cables dans le trou sous l'ouverture du bornier (B). En passant par l'ouverture du bornier, visser le connecteur de conduit amovible (A) sur le filtage du serre-cables (C) et bien serrer.

2. Fixer le cable à raccordement direct au serre-câbles

Passer le cable à raccordement direct à travers le serrecâbles. Le serre-cables doit être bien relié à la caisse de la sechese et se trouver en position horizontale. Serrer la vis du serre-cables autour du cable à raccordement direct.

Pour le raccordement direct à 4 conducteurs, continuer à l' étape 3.

Raccordement direct à 4 fils : Aller à la section « Raccordement direct à 4 fils »

Pour le raccordement direct à 3 conducteurs, continuer à l'étépe 3.

Raccordement direct à 3 fils : Aller à la section « Raccordement direct à 3 fils »

Raccordement direct à 4 fils

IMPORTANT : Un raccordement à 4 fils est obligatoire pour les maisons mobiles et lorsque les codes locaux n'autorisent pas les raccordements à 3 fils.

3. Préparer le cable à 4 fils pour un raccordement direct

Le cable à raccordement direct doit avoir une longueur supplémentaire de 5 pi (1,52 m) pour pouvoir déplacer la sechuse si nécessaire.

Denuder une longueur de 5 po (127 mm) de gaine extérieure à l'extrémité du cable, en laissant le conducteur de mise à la terre nu à la longueur de 5 po (127 mm). Couper

1 12 po (38 mm) des 3 conducteurs restants. Dénuder les conducteurs sur une longueur de 1 po (25 mm). Former des crochets aux extrémites des conducteurs.

4. Préparer la connexion du conducteur neutre au conducteur neutre

Retirer la vis de la borne centrale (B). Retirer le conducteur neutre (E) de la vis du conducteur externe verte (A).

5. Connecter le conducteur neutre et le conducteur neutre

Connector le conducteur neutre (E) et placer le crochet d'extrémité (crochet vers la droite) du conducteur neutre (blanc ou central) (C) du cable à raccordement direct sous la vis de la borne centrale (B). Rapprocher les extrémités du crochet et serrer la vis.

6. Connecter le conducteur de liaison à la terre

Connector le conducteur (vert ou nu) de liaison à la terre (F) du cable pour raccordement direct sous la vis du conducteur de liaison à la terre externe (A). Serrer la vis.

7. Connecter les conducteurs restants

Placer les extrémités en crochet des conducteurs restants du cable pour raccordement direct sous les vis les plus à l'extérieur du bornier (crochets vers la droite). Rapprocher les extrémités du crochet et serrer la vis. Placer la languette du couvercle du bornier dans la fente du panneau arrêté de la sechese. Fixer le couvercle avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

Raccordement direct à 3 fils

IMPORTANT : À utiliser lorsque les codes locaux autorisent la connexion du conducteur de masse de la caisse au conducteur neutre.

3. Préparer le cable à 3 fils pour un raccordement direct

Le cable à raccordement direct doit avoir une longueur supplémentaire de 5 pi (1,52 m) pour pouvoir déplacer la secheuse si nécessaire.

Denuder une longueur de 1/2 po (89 mm) de gaine extérieure à l'extremité du cable. Denuder les conducteurs sur une longueur de 1 po (25 mm). En cas d'utilisation d'une cable à 3 fils avec conducteur de mise à la terre, couper au même niveau que la gaine extérieure. Former des crochets au bout des conducteurs.

4. Retirer la vis centrale

Retirer la vis de la borne centrale (B).

5. Connecter le conducteur neutre

Placer le crochet d'extrémité du conducteur neutre (blanc ou central) (C) du cable pour raccordement direct sous la vis de la borne centrale (B). Rapprocher les extrémites du crochet. Serrer la vis.

6. Connecter les conducteurs restants

Placer les extrémités en crochet des conducteurs restants du cable pour raccordement direct sous les vis les plus à l'extérieur du bornier (crochets vers la droite). Rapprocher les extrémités du crochet et serrer les vis. Placer la languette du couvercle du bornier dans la fente du panneau arrêté de la sechée. Fixer le couvercle avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

Raccordement de la connexion à 3 fils optionnelle (cordon d'alimentation illustré)

IMPORTANT : Il convient de vérifier auprès d'un électricien qualifié que cette méthode de mise à la terre est acceptable avant d'effectuer le raccordement.

1. Préparer la connexion du conducteur neutre au conducteur neutre

Installer le bon serre-cables pour votre raccordement électrique. Retirer la vis de la borne centrale (B). Retirer le conducteur neutre (E) de la vis du conducteur de terre externe verte (A).

2. Connecter le conducteur neutre et le conducteur neutre

Connector le conducteur neutre (E) et le conducteur neutre (blanc ou central) (C) du cable d'alimentation ou du cable sous la vis de la borne centrale (B). Serrer la vis.

3. Connecter les conducteurs restants

Placer les conducteurs restants sous les vis les plus à l'extérieur du bornier. Serrer les vis.

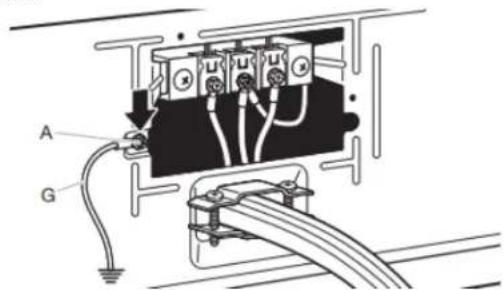

4. Connecter le conducteur de liaison à la terre externe

Raccorder un autre conducteur de terre en cuivre (G) depuis la vis du conducteur de terre externe vert (A) jusqu'à une terre adequate. Placer la languette du couvercle du bornier dans la fente du panneau arrêté de la sechuse. Fixer le couvercle avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

Exigences concernant l'évacuation pour une maison

AVERAGEMENT

Risque d'incendie

Utiliser un conduit d'évacuation en métal lourd.
Ne pas utiliser de conduit d'évacuation en plastique.
Ne pas utiliser de conduit d'évacuation en aluminium.
Le non-respect de ces instructions peut causeur un décès ou un incendie.

AVERTISSEMENT : Pour réduire le risque d'incendie, cette sechese doit ÉVACUER L'AIR À L'EXTERIEUR.

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. Le conduit d'évacuation de la séchée ne doit pas être raccordé à une évacuation de gaz, une cheminée, un mur, un plafond, un grenier, un vide sanitaire ou un vide de construction. Seul un conduit d'évacuation métallique rigide ou flexible doit être utilisé pour le système d'évacuation.

Utiliser uniquement un conduit d'évacuation en métal lourd de 4 po (102 mm) et des brides de fixation.
Ne pas utiliser de conduit de plastique ou de métal très mince.

Conduit métallique rigide :

• Recommandé pour une performance de séchage ideale afin d'éviter tout écrasement ou toute déformation.

Conduit métallique flexible (acceptable seulement dans la mesure où il est accessible en vue du nettoyage):

• Doit être entierement déployé et soutenu à l'emplacement d'installation final de la secheuse.
  Enlever tout excès de conduit flexible pour éviter tout affaisissement et toute déformation susceptible de réduire la capacité d'évacuation et le rendement.
  Ne pas installer le conduit métallique flexible dans des cavités fermées de murs, plafonds ou planchers.
  La longueur totale ne doit pas dépasse (2,4 m).
  La longueur du conduit métallique d'évacuation flexible utilisé doit être prise en compte lors de la conception de l'ensemble du circuit d'évacuation, comme indiqué dans le « Tableau des systèmes d'évacuation »

Système de ventilation résidentiel :

Lors de l'utilisation d'un système d'évacuation existant, nettoyer et éliminer la charpie sur toute la longueur du système avant d'instructor la séchuse.
S'assurer que l'évent pour conduit d'évacuation à l'extérieur Les installations typiques consistent à acheminer le conduit de la maison n'est pas obstrué par de la charpie ou d'autres évacuation à l'arrière de la sécheuse. D'autres installations sont débris.
- Remplacer tout conduit de plastique ou en aluminium par un conduit métallique rigide ou flexible. Consulter à nouveau le tableau des systèmes d'évacuations et modifier le système d'évacuation résidentiel existant au besoin pour obtenir un meilleur séchage.
Les installations typiques consistent à acheminer le conduit d'évacuation à l'arrière de la sécheuse. D'autres installations sont possibles.

Évents pour conduit d'évacuation :

Terminer le conduit d'évacuation par un clapet de décharge pour empêcher les rongeurs et les insectes d'entrée dans la maison.
- Doit se trouver à au moins 12 po (305 mm) du plancher ou de tout objet susceptible d'obstruer l'ouverture d'évacuation ( comme des fleurs, des pierres, des buissons ou de la neige).
Ne pas utiliser un clapet d'évacuation à fermeture magnétique.

Styles recommendés : Style acceptable :

Clapet à persiennes Clapet de type boite Hotte d'évacuation

inclinée

Coudes :

• Les coudes à 45^ permettent une(Meilleure circulation de l'air que les coudes à 90^

Brides de fixation :

Utiliser des brides pour sceller tous les joints.
Le conduit d'évacuation ne doit pas être raccordé ou fixé avec des vis ou tout autre dispositif de serrage qui se prolongerait à l'intérieur du conduit et retiendrait la charpie. Ne pas utiliser de ruban adhésif pour conduit.

Le matériel d'évacuation peut être acheté auprès de votre revendeur. Pour obtenir les coordonnées et les informations de commande, consulter le guide de démarrage rapide.

Planification des circuits de conduits

Installations d'évacuation recommendées :

A. Secheuse

F. Conduit d'évacuation métallique

B. Coude

rigide ou flexible

C. Mur

G. Longueur de conduit d'évacuation

D. Évents pour

necessaire pour le raccordement

conduit

des coudes

d'évacuation

H. Bouche de décharge

E. Brides de fixation! Bouche d'évacuation latérale

Installations d'évacuation facultatives :

Certains modèles peuvent être convertis pour évacuer par le côté croit, le côté gauche ou par le bas. Si vous préférez, vous pouvez contacter votre détaillant local pour convertir la secheuse.

A. Installation avec acheminement standard du conduit d'évacuation par l'arrière
B. Installation avec évacuation par la gauche ou par la droite (offert seulement sur certains modèles de 27 po de largeur).
C. Installation avec évacuation par le bas (offert seulement sur certains modèles de 27 po de largeur).

Autres installations avec dégagement réduit

Il existe de nombreux systèmes d'évacuation. Choiser le système qui convient le mieux à votre installation. Deux installations à dégagement réduit sont illustrées.

REMARQUE: On peut acheter les trousses suivantes pour les installations où le dégagement est réduit. Consulter le guide de démarrage rapide pour les coordonnées.

Installation au-dessus de la secheurstation en périscope (égarlement offerte avec un coude décalé)

Dispositions spéciales pour les installations dans une maison mobile :

Le système d'évacuation doit être solidement fixé à une section non combustible de la structure de la résidence mobile et ne doit pas se terminer en dessous de la résidence mobile. Acheminer le conduit d'évacuation vers l'extérieur.

Determiner l'itinéraire d'acheminement du conduit :

Choisir l'itinéraire d'acheminement vers l'extérieur qui sera le plus direct et le plus rectiligne.
Planifier l'installation de façon à introduire un nombre minimal de coudes et de changements de direction.
Si des coudes ou changements de direction sont utilisés, prévoir autant d'espace que possible.
Plier le conduit graduallement pour éviter de le déformer.
Utiliser le moins possible de changements de direction à 90^

Déterminer la longueur du conduit et les coudes nécessaires pour la meilleure performance de séchage :

Utiliser le tableau des systèmes d'évacuation suivant pour déterminer le type de matériel d'évacuation et les combinaisons de hotte acceptables.

REMARQUE: Ne pas utiliser de conduits de longueur supérieure à la valeur spécifique dans le « tableau des systèmes d'évacuation ». Si la longueur du circuit est supérieure à la valeur spécifique dans le tableau, on observera :

Un cycle de vie réduit de la sechuse.
- Une réduction du rendement, avec temps de sechage plus longs et une plus grande consommation d'énergie.

Le « tableau des systèmes d'évacuation » indique les critères d'évacuation qui vous aidont à obtenir une performance de sechage ideale.

Tableau des systèmes d'évacuation
Nombre de changements de direction à 90° ou coudes	Type de conduit d'évacuation	Clapets de type boîte, à persiennes ou inclinés
0	Métallique rigide 64	pi (20 m)
1	Métallique rigide 54	pi (16,5 m)
2	Métallique rigide 44	pi (13,4 m)
3	Métallique rigide 35	pi (10,7 m)
4	Métallique rigide 27	pi (8,2 m)

REMARQUE : Les installations d'évacuation du conduit par le côte ou par le bas comportent un changement de direction à 90^ à l'intérieur de la secheuse. Pour étabir la longueur maximale du conduit d'évacuation, ajouter un changement de direction à 90^ au tableau.

Tableau des systèmes d'évacuation (modèle avec conduit long)
Nombre de changements de direction à 90° ou coudes	Type de conduit d'évacuation	Clapets de type boîte, à persiennes ou inclinés
0	Métallique rigide 160 pi (48,8 m)
1	Métallique rigide 150 pi (45,7 m)
2	Métallique rigide 140 pi (42,7 m)
3	Métallique rigide 130 pi (39,6 m)
4	Métallique rigide 120 pi (36,6 m)
5	Métallique rigide 110 pi (33,5 m)

Pour déterminer si le modele comporte un système d'évacuation de grande longueur, se reporter au type de code figurant sur la plaque signalétique située dans le renforcement de la porte. Exemple: Example de modèle à conduit long : BJAV-NATXXXXXX-XXX ou BWFB-NAT-XXXXXX-XXX.

REMARQUE : Pour des systèmes d'évacuation de grande longueur, utiliser des clapets d'évacuation à persiennes ou de type boîte - l'évacuation serastraße,quelle que soit la longueur du circuit.

Coudes supplémentaires

Dans les situations où les instructions d'installation n'indiquent pas de longueur d'évacuation pour un nombre précis de coudes requis pour une utilisation particulière, les calculs suivants peuvent être utilisés. (La longueur totale du système d'évacuation comprend toutes les portions droites et en coude du système d'évacuation):

Pour des coudes à 90^ , réduire la longueur permise du système d'évacuation de 10 pi (3,05 m).
Pour des coudes à 45^ , réduire la longueur permise du système d'évacuation de 6 pi (1,83 m).

Par exemple, si les instructions d'installation indiquent que la longueur totale du système d'évacuation de la sécheuse peut être de 40 pi (12,2 m) avec deux coudes de 90^ , la longueur totale permise du système de ventilation sera réduite de 20 pi (6,0 m) (de 40 pi (12,2 m) à 20 pi (6,0 m)).

Installation du conduit d'évacuation

1. Installer le clapet d'évacuation

Installer le clapet d'évacuation et utiliser un composé de calfeurage pour calfeutrer le côte extérieur de l'ouverture murale autour du clapet d'évacuation.

Raccorder le conduit d'évacuation au clapet

Le conduit doit être place par-dessus le clapet d'évacuation. Fixer ensemble le conduit et le clapet avec une bride de 4 po (102 mm). Acheminer le conduit jusqu'à l'emplacement de la séchuse en utilisant le chemin le plus rectiligne possible. Éviter les changements de direction à 90^ . Utiliser des brides pour sceller tous les joints. Ne pas utiliser de ruban adhésiif pour conduit, de vis ou autres disposits de fixation qui se prolongeraient à l'intérieur du conduit pour fixer le conduit d'évacuation; ceux-ci pouraient retenir la charpie.

Raccordement des tuyaux d'alimentation

Pour les modèles sans vapeur avec conduit d'évacuation, passer directement à la section « Raccordement du conduit d'évacuation ». La séchuse doit être connectée au robinet d'eau froide à l'aide des nouveaux tuyaux d'alimentation. Ne pas utiliser de tuyaux usages.

REMARQUE : Remplacer les tuyaux d'arrivée d'eau après 5 ans d'utilisation pour réduire le risque de défaillance intempéstive. Inscrite la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.

Inspector périodiquement les tuyaux et les remplacer en cas de renflement, de déformation, de coupure, d'usure ou de fuite.

1. Fermer l'eau froide, retirer et remplacer la rondelle en caoutchouc

Fermer le robinet d'eau froide et oter le tuyau d'alimentation de la laveuse. Retirer l'ancienne rondelle en caoutchouc du tuyau d'arrivée d'eau et la remplacer par la nouvelle rondelle en caoutchouc.

1. Fixer le tuyau court et le raccord en « Y »

Fixer le tuyau d'alimentation de 2 pi (0,6 m) au robinet d'eau froide. Visser le raccord à la main pour qu'il repose sur le robinet. Fixer le raccord en « Y » à l'extémité male du tuyau d'alimentation de 2 pi (0,6 m). Visser le raccord à la main jusqu'à ce qu'il repose sur le raccord.

1. Serrer les raccords

Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.

1. Fixer le long tuyau au raccord en « Y » et serrer les raccords

Fixer l'une des extrémites du tuyau d'alimentation de 5 pi (1,5 m) au connecteur en « Y ». Fixer le tuyau d'alimentation en eau froide de la laveuse à l'autre extré du raccord en « Y ». Visser le raccord à la main jusqu'à qu'il repose sur le raccord. Terminer le serrage des raccs de deux tiers de tour supplémentaire avec une pince.

REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.

1. Fixer le long tuyau à l'électrovanne de replissage de la sécheuse et serrer les raccords

Au besoin, oter le capuchon protecteur de l'orifice d'arrivee d'eau. Fixer l'autre extremite du long tuyau a I'electrovanne au panneau arriere de la secheuse. Visser le raccord a la main jusqu'à ce qu'il repose sur le connecteur de I'electrovanne. Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.

REMARQUE: Le raccordement de l'eau d'une sechuse avec vapeur peut se situer à un endroit différent.

1. Ouvrir le robinet d'eau froide

Vérifier que le robinet d'eau est ouvert.

1. Recherche de fujites

Vérifier qu'il n'y a pas de fuites autour du raccord en « Y », des robinets et des tuyaux.

Raccordement du conduit d'évacuation (sur les modèles avec conduit seulement)

1. Raccorder le conduit d'évacuation à la bouche d'évacuation

Vérifier l'aplomb de la secheuse dans le sens transversal.
Répéter l'opération dans le sens avant-arrête.

REMARQUE: La sécheuse doit être d'aplomb pour que le système de détction d'humidité fonctionne correctement.

Pas d'aplomb

D'APLOMB

Pas d'aplomb

À l'aide d'une bride de fixation de 4 po (102 mm), relier I conduit d'évacuation à la bouche d'évacuation de la secheuse. Si I'on réalise le raccordement au conduit d'évacuation existant, s'assurer que celui-ci est propre. Le conduit d'évacuation doit être fixé par-dessus la bouche d'évacuation de la secheuse et à l'intérieur du clapet d'évacuation. S'assurer que le conduit d'évacuation est fixé au clapet d'évacuation à l'aide d'une bride de fixation de 4 po (102 mm).

1. Placer la sechese à son emplacement final

Placer la séchuse à son emplacement final. Éviter d'écraser ou de déformer le conduit d'évacuation. Une fois la séchuse en place,sterol les cornières et le carton sous la séchuse.

Réglage de l'aplomb de la secheuse

1. Réglage de l'aplomb de la secheuse

le2. Ajustement des pieds de nivellement

Si la sechuse n'est pas d'aplomb, la relever a l'aide d'un bloc de bois. Utiliser une clé pour ajuster les pieds vers le haut ou vers le bas, et vérifier à nouveau si elle est d'aplomb. Une fois la sechuse d'aplomb, s'assurer que les quatre pieds sont en contact ferme avec le plancher et que la sechuse ne tague pas.

1. Installation et retrait de la tringle de base (sur certains modèles)

Installation: Placer la jupe au bas de la secheuse et faire correspondre les goupilles de positionnement avec les trous. Appuyer sur la jupe fermement vers le haut jusqu'à ce qu'elle s'enclenche.

Retrait : Dans chaque coin, pousser vers le bas le dessus de la tringle de base. La faire pivoter de la secheuse, puis la retirer.

liste de vérification pour installation terminée

Vérifier que toutes les pieces sont maintainant installées. S'il reste une piece, passer en revue les différentes étapes pour découvert laquelle aurait été oublée.
Vérifier la présence de tous les outils.
Éliminer/recycler tous les matériaux d'emballage.
Vérifier que les robinets d'eau sont ouverts.
Vérifier qu'il n'y a pas de fuites autour du raccord en « Y», du robinet et des tuyaux.
Vérifier l'emplacement définitif de la sechuse. S'assurer que le conduit d'évacuation n'est pas écrasé ou déformé.
Vérifier que la séchue est d'aplomb. Voir la section « Réglage de l'aplomb de la séchue »
Oter la pellicule protectrice de la console et tout ruban adhesif resté sur la secheuse.
■ Essuyer soigneusement l'intérieur du tambour de la sechuse avec un chiffon humide pour éliminer toute trace de poussière.
Pour une installation avec cordon d'alimentation électrique, brancher dans une prise reliée à la terre. Pour une installation à raccordement direct,mettre l'appareil sous tension.
Si I'on reside dans une région ou I'eau est dure, I'emploi d'un adoucisseur d'eau est recommendé pour controller. l'accumulation de tartre dans le circuit d'eau de la secheuse. Avec le temps, I'accumulation de tartre peut obstruer différentes parties du circuit d'eau, ce qui réduira la performance du produit. Une accumulation excessive de tartre peut entraîner la nécessité de remplaner ou de réparer certain composants.
Pour inverser le sens d'ouverture de la porte de la sechese, consulter la section « Instructions pour inversion de porte de sechese » en ligne.
Utiliser un programme avec chaleur de 20 minutes, puismettre en marche la secheuse. Ne pas selectionner le réglage de température Air Only (air seulement).

Si la secheuse ne démarre pas, vérifier ce qui suit :

■ Les commandes sont régées à la position de marche ou « ON » (marche).
On a appuyé fermement sur le bouton Start (mise en marche).
La sechuse est branchée dans une prise ou l'alimentation électrique.
Le fusible domestique est intact et bien visé ou le disjoncteur n'est pas ouvert.
La portede la secheuse est fermée.

Apre 5 minutes de fonctionnement, ouvrir la porte de la secheuse et voir s'il y a de la chaleur. Si de la chaleur est détectee, annuler le programme et fermer la porte.

Si la sechuse n'est pas chaude à l'intérieur, eteindre la sechuse et vérifier ce qui suit :

■ Il peut y avoir 2 fusibles ou disjoncteurs domestiques pour la sechuse. Vérifier que les deux fusibles sont intacts et bien en place ou que les deux disjoncteurs ne se sont pas déclenchés. S'il n'y a toujours pas de chaleur, contacter un technicien qualifié.

REMARQUE : Il est possible que la sechuse dégage une certaine odeur lorsqu'elleCHAFFE pour la première fois. Cette odeur est normale lorsque I'élement chauffant est utilisé pour la première fois. L'odeur disparaitra.

Si l'écran de circulation d'air affiche « Check Vent » (verifier le conduit d'évacuation), il est possible que le conduit d'évacuation de la sechuse soit écrasé ou bloqué.

REMARQUES

REMARQUES

REMARQUES
