MODE D'EMPLOI OBU 205 W WHIRLPOOL

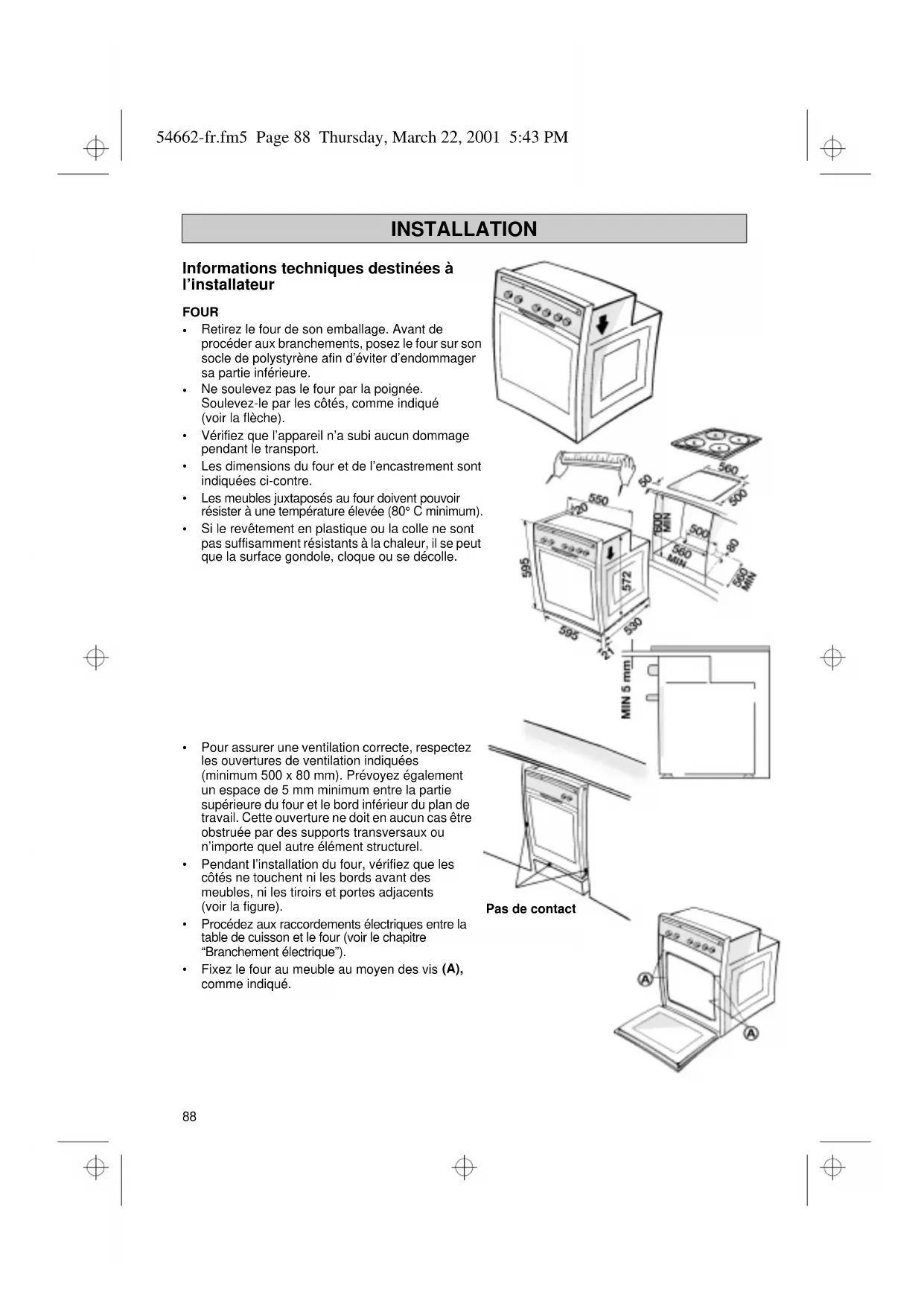

54662-fr.fm5 Page 87 Thursday, March 22, 2001 5:43 PM88 Informations techniques destinées à l’installateur FOUR

Retirez le four de son emballage. Avant de procéder aux branchements, posez le four sur son socle de polystyrène afin d’éviter d’endommager sa partie inférieure.

Ne soulevez pas le four par la poignée. Soulevez-le par les côtés, comme indiqué (voir la flèche).

Vérifiez que l’appareil n’a subi aucun dommage pendant le transport.

Les dimensions du four et de l’encastrement sont indiquées ci-contre.

Les meubles juxtaposés au four doivent pouvoir résister à une température élevée (80° C minimum).

Si le revêtement en plastique ou la colle ne sont pas suffisamment résistants à la chaleur, il se peut que la surface gondole, cloque ou se décolle.

Pour assurer une ventilation correcte, respectez les ouvertures de ventilation indiquées (minimum 500 x 80 mm). Prévoyez également un espace de 5 mm minimum entre la partie supérieure du four et le bord inférieur du plan de travail. Cette ouverture ne doit en aucun cas être obstruée par des supports transversaux ou n’importe quel autre élément structurel.

Pendant l’installation du four, vérifiez que les côtés ne touchent ni les bords avant des meubles, ni les tiroirs et portes adjacents (voir la figure).

Procédez aux raccordements électriques entre la table de cuisson et le four (voir le chapitre “Branchement électrique”).

Fixez le four au meuble au moyen des vis (A), comme indiqué. INSTALLATION Pas de contact 54662-fr.fm5 Page 88 Thursday, March 22, 2001 5:43 PM89 Table de cuisson

• La table de cuisson doit être encastrée dans un plan de travail de 20 à 50 mm d’épaisseur. Rien ne doit obstruer l’espace entre la table de cuisson et le four (traverses, supports, etc.).

• Si la table de cuisson doit être installée à côté d’un meuble de cuisine, veillez à laisser un espace d’au moins 100 mm entre le rebord de la table de cuisson et le côté du meuble.

Découpez une ouverture dans le plan de travail, en respectant les dimensions spécifiées dans la fiche produit séparée.

Si cela n’est pas déjà fait, fixez le joint fourni au rebord de la table de cuisson après avoir nettoyé la surface de contact, comme indiqué. Table de cuisson avec plaques électriques

• Si le plan de travail est en bois, fixez les clips d’assemblage fournis.

Placez les 4 clips à ressort (B) et fixez-les à leur emplacement, sur la partie inférieure du plan de travail.

Insérez la table de cuisson dans le plan de travail.

• Si le plan de travail est en marbre, en plastique, en céramique, en pierre naturelle, etc., fixez la table de cuisson au moyen des étriers (C) portant le code 4819 310 18528 (à demander auprès du Service Après-Vente).

Placez les supports au-dessus des trous et fixez- les au moyen des vis fournies.

Insérez la table de cuisson dans le plan de travail. Table de cuisson vitrocéramique N.B. : Retirez le film de protection avant de procéder à l’installation de la table de cuisson.

• Si le plan de travail est en bois, utilisez les clips à ressort et les vis fournis.

Placez les 4 clips (D) comme indiqué, en respectant les dimensions spécifiées.

Fixez les clips au moyen des vis (E).

Insérez la table de cuisson dans le plan de travail.

• Si le plan de travail est en marbre, en plastique, en céramique, en pierre naturelle, etc., fixez

table de cuisson au moyen des étriers (F) portant le code 4819 404 78697 (à demander auprès du Service Après-Vente).

Insérez la table de cuisson dans le plan de travail.

Placez les 4 supports (F) comme indiqué, en tenant compte de l’épaisseur du plan de travail.

Fixez les 4 vis (G) dans les trous (H). INSTALLATION 54662-fr.fm5 Page 89 Thursday, March 22, 2001 5:43 PM90 Branchement électrique du four

Vérifiez que la tension indiquée sur la plaque signalétique correspond bien à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).

Utilisez un câble d’alimentation de type H05RR-F (longueur minimale de 800 mm).

• Avertissement : Tous les composants du four fonctionnent à 230-240 V. Si vous utilisez un branchement 400 V, assurez-vous que la tension atteignant le four est de 230-240 V, comme indiqué dans le tableau ci-contre. Couplage de la plaque de cuisson avec le four

Avant de brancher l’appareil, vérifiez que la table de cuisson figure parmi celles énumérées dans la fiche produit couplage table de cuisson/four. Branchez les connecteurs tripolaire et quadripolaire aux connecteurs correspondants du four.

Le connecteur tripolaire (H) se situe à l’arrière droit du bandeau de commandes, tandis que le connecteur quadripolaire (J) se situe dans le coin supérieur gauche du four (voir la figure).

Connectez le fil de terre rayé jaune/vert ( ) (K) de la table de cuisson à la vis se trouvant à côté du connecteur tripolaire.

Insérez le four dans le meuble. En prenant soin de ne pas écraser le câble d’alimentation. BRANCHEMENT ÉLECTRIQUE Conducteurs x nombre Raccordement 1N+

• Assurez-vous que les appareils ont été installés et raccordés par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des réglementations locales en vigueur.

• L’installateur est responsable du branchement électrique correct des appareils et du respect des réglementations locales en vigueur.

• L’appareil doit être branché au moyen d’un dispositif de coupure omnipolaire avec une distance d’ouverture des contacts d’au moins 3 mm.

• La mise à la terre des appareils est obligatoire aux termes de la loi.

• N’utilisez ni adaptateur, ni prise multiple, ni rallonge.

• Lorsque les appareils sont installés, les composants électriques doivent être inaccessibles. 54662-fr.fm5 Page 90 Thursday, March 22, 2001 5:43 PM91

Pour tirer le meilleur parti de vos nouveaux appareils, lisez attentivement les notices d’emploi et conservez-les pour toute consultation future. Retirez les protections en carton et le film plastique protecteur. Retirez tous les accessoires du four et faites-le chauffer à 200° C pendant environ une heure, afin de faire disparaître les odeurs se dégageant des graisses protectrices et des matériaux d’isolation. Laissez la fenêtre ouverte pendant toute cette opération.

L’emballage se compose de matériaux entièrement recyclables et porte le symbole de recyclage ( ).

Les appareils sont fabriqués à partir de matériaux recyclables. Lors de la mise au rebut des appareils, veuillez agir de manière responsable et respecter les normes en vigueur en matière d’élimination des déchets. Rendez les appareils inutilisables en coupant le câble d’alimentation.

Avant de procéder à l’entretien, veillez à débrancher les appareils. Maintenez les enfants à distance du four lorsque celui-ci est en service, ou immédiatement après l’avoir mis hors service. La réparation et le réglage des appareils sont exclusivement réservés à un technicien qualifié. Veillez à ce que le câble électrique d’autres appareils électroménagers se trouvant à proximité immédiate ne puisse ni entrer en contact avec les parties chaudes, ni se coincer dans la porte du four. Le four est équipé d’un système de refroidissement par air afin d’éviter que l’avant du four et la carrosserie ne chauffent trop. Lorsque vous avez cuit à des températures de 200° C ou plus pendant plus d’une heure, il est recommandé de respecter une période de refroidissement pour éliminer la chaleur résiduelle du four et de la carrosserie. A la fin de la cuisson, laissez le four en marche pendant environ 15 minutes, sur n’importe quelle fonction sauf Gril, avec le bouton du thermostat sur “0”. La porte du four doit rester fermée pendant la période de refroidissement. Four

Ne vous servez jamais de la porte ouverte du four comme point d’appui. Ne suspendez aucun objet à la poignée de la porte ouverte du four. Utilisez des maniques pour retirer les plaques à pâtisserie et les accessoires du four chaud.• Evitez de couvrir le fond du four avec des feuilles d’aluminium. Ne stockez pas des produits inflammables dans le four. Ces produits risqueraient en effet de s’enflammer si le four était mis en service par inadvertance. Pendant le processus de cuisson, de l’eau s’évapore des aliments. Quel que soit le type du four, cette vapeur doit obligatoirement être évacuée de la cavité du four. Pour des raisons de sécurité et d’esthétique, nous avons déterminé qu’une ouverture dans la partie inférieure de la porte était la solution optimale. Il se peut par conséquent que de la vapeur sorte de temps en temps de cette zone (voir la figure). C’est un phénomène normal. La partie inférieure peut être nettoyée après avoir démonté la porte, comme décrit dans le chapitre. “Nettoyage du four et de ses accessoires”. Il se peut que de la vapeur soit encore présente à l’intérieur de la cavité. Par conséquent, il convient d’ouvrir la porte du four avec la plus grande prudence. Ne placez en aucun cas des objets lourds sur la porte ouverte, car vous risqueriez d’endommager la cavité et les charnières. Poids maximum : 7 kg.N.B. : Lorsque les appareils sont en marche, le ventilateur fonctionne en permanence à deux vitesses différentes, en fonction de la température des composants. Pleine vitesse : lorsque les composants sont à haute température. Vitesse pulsée réduite : lorsque les composants sont à basse température.La vitesse pulsée doit être considérée comme une condition normale, mais à vitesse réduite de moitié. Il se peut que le ventilateur continue à fonctionner pendant un certain temps après la mise hors tension de l’appareil, afin d’assurer le refroidissement suffisant des composants et des meubles de cuisine adjacents. AVANT D’UTILISER LES APPAREILS POUR LA PREMIÈRE FOIS CONSEILS POUR LE RESPECT DE L’ENVIRONNEMENT MESURES DE PRÉCAUTION ET CONSEILS D’ORDRE GÉNÉRAL

54662-fr.fm5 Page 91 Thursday, March 22, 2001 5:43 PM92 Table de cuisson électrique traditionnelle/vitrocéramique

• Ne mettez les plaques/zones de cuisson sous tension qu’après y avoir posé un ustensile.

Le plan de travail possède des plaques/zones de cuisson de différentes dimensions. Utilisez des ustensiles d’un diamètre identique ou légèrement supérieur au diamètre de la plaque/zone de cuisson utilisée.

• Afin d’éviter que la plaque en vitrocéramique ne subisse des dommages irréversibles, évitez d’utiliser : - des ustensiles de cuisine dont le fond n’est pas parfaitement plat ; - des ustensiles métalliques avec fond émaillé.

N’utilisez pas la table de cuisson comme surface de travail ou comme point d’appui.

Ne laissez pas l’appareil sans surveillance lorsque vous faites frire des aliments - risque d’incendie. Recommandations spécifiques pour les tables de cuisson vitrocéramiques

Lorsque vous utilisez la fonction Ebullition rapide, utilisez exclusivement des ustensiles en acier inoxydable à double fond.

Si la surface vitrocéramique présente des fêlures ou des fissures résultant d’un impact violent (chute d’objets, etc.), ne l’utilisez plus et appelez immédiatement le Service Après- Vente.

Ne placez pas des aliments enveloppés dans du papier aluminium, des récipients en plastique ou des draps sur les zones de cuisson chaudes.

Ne faites pas glisser les ustensiles de cuisine sur la surface vitrocéramique, vous risqueriez en effet de la rayer.

Si la table de cuisson est munie de lampes halogènes, ne les fixez pas des yeux lors de leur mise sous tension.

Évitez de renverser du sucre ou des substances similaires sur la table de cuisson. Au besoin, nettoyez soigneusement la table de cuisson en suivant les instructions de nettoyage et d’entretien fournies dans cette notice d’emploi.

Utilisez des ustensiles de cuisson d’un diamètre identique ou légèrement supérieur à celui de la zone de cuisson.

Utilisez uniquement des ustensiles de cuisson à fond plat.

Dans la mesure du possible, laissez le couvercle sur les ustensiles pendant la cuisson.

N’utilisez que peu d’eau pour cuire les légumes, les pommes de terre, etc. afin de réduire la durée de cuisson.

Un autocuiseur vous permettra d’économiser encore plus d’énergie et de temps.

• Les accessoires fournis dépendent du modèle (voir la fiche produit séparée). Lèchefrite Lorsqu’elle est placée sous la grille, la lèchefrite sert à récolter les sucs et les particules d’aliments ; elle peut également être utilisée comme plaque pour faire cuire de la viande, du poulet et du poisson, avec ou sans légumes. Si vous placez la lèchefrite en dessous de la grille, versez un peu d’eau afin de réduire les éclaboussures de graisses et les fumées. Plaque à pâtisserie À utiliser pour cuire des biscuits, des meringues et des pizzas. Grille La grille peut être utilisée pour faire griller des aliments ou comme support pour les plaques à pâtisserie, les moules à gâteaux ou tout autre ustensile de cuisson. Elle peut se placer de deux manières différentes ( ou ) et sur n’importe quel gradin du four. Panneaux catalytiques (selon le modèle) Les panneaux catalytiques possèdent un revêtement microporeux qui absorbe les éclaboussures de graisses. Nous vous recommandons d’effectuer un cycle de nettoyage automatique après avoir cuit des aliments particulièrement gras.

Pour nettoyer le four, faites-le chauffer à vide à 200° C pendant environ une heure.

A la fin du cycle, attendez que le four soit refroidi et utilisez au besoin une éponge humide pour éliminer tous les résidus d’aliments. N’utilisez pas de détergents ou de produits d’entretien - vous risqueriez en effet d’endommager le revêtement en émail catalytique. Tournebroche (selon le modèle) Utilisez le tournebroche suivant les instructions fournies dans le chapitre correspondant de la fiche produit séparée. Dispositif de protection enfants AMH 122 Vous pouvez obtenir cet accessoire auprès du Service Après-Vente, sous la référence n° 4819 310 18436, ou auprès de votre distributeur, sous la référence 017124.

N.B. : Les durées de cuisson et les températures sont fournies à titre purement indicatif. Les fonctions du four dépendent du modèle. Voir la fiche produit séparée.

Aliments Fonction statique Fonction Chaleur pulsée Fonction statique + Chaleur pulsée Temp.

Gradin à partir du bas Durée de cuisson (en min.) Temp.

Gradin à partir du bas Durée

Après chaque utilisation, attendez que le four soit refroidi et nettoyez-le afin d’éviter que les résidus ne carbonisent.

En cas de formation de résidus carbonisés, utilisez un produit spécial pour le nettoyage des fours et respectez les instructions du fabricant figurant sur l’emballage.

Nettoyez l’extérieur du four avec une éponge imbibée d’eau tiède.

• N’utilisez en aucun cas des produits abrasifs ou des tampons à récurer.

Utilisez un détergent liquide pour nettoyer la vitre de la porte du four.

Lavez les accessoires en lave-vaisselle ou à la main, avec un produit spécial pour le nettoyage des fours.

Après une utilisation prolongée du four ou lorsque vous faites cuire des aliments à des niveaux différents (en particulier les aliments à haute teneur en eau comme les pizzas, les légumes farcis, etc.), il est possible que de la condensation se forme à l’intérieur du joint de porte. Attendez que le four soit refroidi et essuyez la condensation avec un chiffon ou une éponge.

Aliments Fonction Gril Fonction Gril + Chaleur pulsée Temp.

Gradin à partir du bas Durée de cuisson (en min.) Temp.

Ouvrez la porte du four.

Poussez les cliquets des charnières (A) vers l’avant.

Soulevez les cliquets jusqu’à ce qu’ils s’engagent et retirez la porte du four.

Lorsque vous nettoyez le four, veillez à ne pas dégager les cliquets de retenue des charnières.

Remontez la porte du four en suivant les instructions en sens inverse. Abaissement de la résistance du gril pour nettoyer la voûte du four (selon le modèle)

Attendez que le four soit froid pour le nettoyer.

Pour nettoyer la voûte du four, tirez la résistance du gril et abaissez-la autant que possible.

Nettoyez la voûte du four et remettez ensuite la résistance du gril dans sa position d’origine. Remplacement de la lampe du four

Dévissez le couvercle de la lampe.

Remontez le couvercle de la lampe.

Rebranchez le four. Remplacement de la lampe latérale (selon le modèle)

Retirez la grille latérale de gauche.

A l’aide d’un tournevis, retirez le couvercle de la lampe par effet de levier.

Retirez l’ampoule (voir N.B.) de la douille en céramique. Montez la nouvelle ampoule en utilisant des gants en plastique ou dégraissez-la à l’alcool.

Remontez le couvercle de la lampe en l’appuyant contre la paroi du four jusqu’à ce que vous entendiez un déclic.

Replacez la grille latérale.

Rebranchez le four. N.B : Utilisez exclusivement des ampoules de 25 W, 230 V, de type E-14, T300° C, disponibles auprès de notre Service Après-Vente. NETTOYAGE DU FOUR ET DE SES ACCESSOIRES 54662-fr.fm5 Page 96 Thursday, March 22, 2001 5:43 PM97 Avant de procéder à l’entretien, veillez à débrancher la table de cuisson et attendez qu’elle soit froide. Nettoyage et entretien des tables de cuisson traditionnelles

Utilisez un chiffon imbibé d’eau tiède additionnée de détergent.

N’utilisez en aucun cas des produits abrasifs, des produits d’entretien corrosifs, des produits d’entretien contenant du chlore ou des tampons à récurer.

Ne laissez pas des substances acides sur la plaque de cuisson (vinaigre, sel, jus de citron, etc.). Table de cuisson en acier inoxydable

Utilisez un produit d’entretien spécial pour l’acier inoxydable. N.B. : L’utilisation prolongée de la table de cuisson peut provoquer une légère décoloration des surfaces en acier inoxydable autour des plaques. Cette décoloration est due à la température élevée des plaques de cuisson. Nettoyage des plaques de cuisson Nettoyez les plaques de cuisson lorsqu’elles sont encore tièdes (pas chaudes !). Utilisez un chiffon imbibé d’eau et de sel. Séchez et nettoyez à l’aide d’un chiffon imbibé d’huile de cuisine. Après chaque utilisation, attendez que la table de cuisson soit froide et nettoyez-la. Cela empêchera la formation de dépôts et rendra le nettoyage plus facile.

Utilisez un chiffon propre, des torchons absorbants et du détergent liquide ou un produit d’entretien spécial pour les tables de cuisson vitrocéramiques.

Enlevez les résidus carbonisés à l’aide du racloir fourni et de produits de nettoyage spécifiques.

Si des aliments débordent, nettoyez-les avant qu’ils ne carbonisent sur la surface vitrocéramique.

N’utilisez en aucun cas des produits abrasifs, des produits de blanchiment, des sprays nettoyants pour fours ou des tampons à récurer.

Traitez régulièrement la table de cuisson avec une cire de protection de marque spécialement conçue pour les tables de cuisson vitrocéramiques. Le four ne fonctionne pas

Mettez le four hors tension, puis remettez-le sous tension pour vérifier si le problème persiste.

Vérifiez qu’il n’y a pas de coupure de courant.

Le sélecteur du four est-il réglé sur la position

Vérifiez que la température et la fonction ont été sélectionnées.

Si le programmateur électronique affiche le message “ Arrêt ”, appuyez sur n’importe quelle touche pour réinitialiser le four et réglez ensuite l’horloge.

Vérifiez que le programmateur analogique (selon le modèle) est réglé sur . La table de cuisson ne fonctionne pas

Vérifiez qu’il n’y a pas de coupure de courant.

Le bouton de réglage est-il réglé sur “

Mettez l’interrupteur principal de l’appareil sur “ Arrêt ” pendant quelques minutes et remettez-le ensuite sur “ Marche ” pour vérifier si le problème persiste.

Vérifiez d’abord s’il n’est pas possible de remédier vous-même au défaut (voir le chapitre “Diagnostic rapide”).

Mettez l’appareil hors tension, puis remettez-le sous tension pour vérifier si le problème persiste. Si l’appareil ne fonctionne toujours pas, contactez le Service Après-Vente. Veuillez spécifier :

Une brève description du défaut.

Le type exact et le modèle de l’appareil.

Le code Service (numéro suivant le mot Service sur la plaque signalétique) apparaissant sur la partie inférieure de la table de cuisson ou sur la fiche produit et sur le rebord droit de la cavité du four (visible lorsque la porte est ouverte). Les codes Service sont également indiqués dans le manuel de garantie.

Votre adresse complète et votre numéro de téléphone. Pour les réparations sous garantie, demandez toujours l’intervention des centres de service après- vente autorisés par le fabricant, comme indiqué dans les conditions de garantie. En cas d’interventions effectuées par des techniciens ne travaillant pas pour les centres de service après-vente autorisés par le fabricant, demandez un compte-rendu du travail effectué et vérifiez que les pièces de rechange utilisées sont des pièces d’origine, provenant du fabricant. Suivez ces quelques règles élémentaires afin de garantir la qualité et la sécurité du produit.

Ces appareils sont conçus pour entrer en contact avec les aliments et répondent aux exigences de la Directive 89/109/CEE.

Ces appareils sont conçus exclusivement comme appareils de cuisson. Toute autre application de ces appareils ( pour chauffer une pièce, par exemple) sera considérée comme impropre et potentiellement dangereuse.

Ces appareils sont conçus, fabriqués et mis sur le marché conformément aux : - objectifs de sécurité de la Directive “Basse tension” 73/23/CEE, - exigences de protection de la Directive “CEM” 89/336/CEE, - et portent la marque CE selon la Directive 93/68/CEE.

Cet appareil est conforme à la classe “

” de protection contre les incendies.
