Type de produit	Amplificateur audio-vidéo 9.2 canaux
Caractéristiques techniques principales	Support des formats audio haute résolution, Dolby Atmos, DTS:X, et IMAX Enhanced
Alimentation électrique	230 V, 50/60 Hz
Dimensions approximatives	43 x 17.5 x 41.5 cm
Poids	12.5 kg
Compatibilités	Compatible avec les systèmes multiroom, AirPlay 2, et Chromecast intégré
Puissance	105 W par canal (8 ohms, 20 Hz - 20 kHz, 0.08% THD)
Fonctions principales	Calibration automatique MCACC, streaming Bluetooth, et contrôle via application
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente pour les réparations
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique
Informations générales utiles	Vérifier la compatibilité avec les enceintes et autres équipements audio avant l'achat

FOIRE AUX QUESTIONS - SC-LX801 PIONEER

Comment réinitialiser mon PIONEER SC-LX801 aux paramètres d'usine ?

Pour réinitialiser votre PIONEER SC-LX801, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' et le bouton 'Enter' en même temps jusqu'à ce que vous voyiez le message de réinitialisation sur l'écran.

Pourquoi mon PIONEER SC-LX801 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché sur une prise électrique fonctionnelle. Assurez-vous également que le cordon d'alimentation est en bon état. Si le problème persiste, il peut être nécessaire de contacter le service après-vente.

Comment connecter mon PIONEER SC-LX801 à mon téléviseur ?

Utilisez un câble HDMI pour connecter la sortie HDMI de votre PIONEER SC-LX801 à une entrée HDMI de votre téléviseur. Assurez-vous de sélectionner la bonne entrée HDMI sur votre téléviseur.

Pourquoi n'ai-je pas de son sur mon PIONEER SC-LX801 ?

Vérifiez que le volume n'est pas au minimum ou en mode muet. Assurez-vous également que les câbles d'enceinte sont correctement connectés et que l'entrée source est correctement sélectionnée.

Comment mettre à jour le firmware de mon PIONEER SC-LX801 ?

Rendez-vous sur le site Web de Pioneer pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le firmware via USB ou réseau.

Mon PIONEER SC-LX801 se met en mode veille tout seul, que faire ?

Cela peut être dû à un paramètre d'économie d'énergie. Vérifiez les paramètres de mise en veille automatique dans le menu des réglages. Si le problème persiste, envisagez de vérifier si l'appareil est en surchauffe.

Comment configurer le Bluetooth sur mon PIONEER SC-LX801 ?

Accédez au menu Bluetooth de votre appareil, activez le Bluetooth et recherchez des appareils. Une fois que votre appareil est détecté, sélectionnez-le pour établir la connexion.

Comment configurer un système multiroom avec mon PIONEER SC-LX801 ?

Utilisez l'application Pioneer Control App pour configurer votre système multiroom. Assurez-vous que tous les appareils sont connectés au même réseau Wi-Fi.

Que faire si l'écran de mon PIONEER SC-LX801 reste noir ?

Vérifiez les connexions du câble HDMI et assurez-vous que l'appareil est allumé. Essayez de changer de source ou de redémarrer l'appareil.

Comment ajuster les paramètres audio sur mon PIONEER SC-LX801 ?

Accédez au menu de configuration audio via la télécommande ou l'interface utilisateur, où vous pouvez ajuster les niveaux de volume, les égaliseurs et d'autres paramètres audio.

MODE D'EMPLOI SC-LX801 PIONEER

"Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs."

Étape 1: Disposition d'enceinte 3
Étape 2: Raccordez les enceintes 10
Étape 3: Raccordez le téléviseur 12
Étape 4: Raccordez les apparèils AV 14
Étape 5: Raccordement multizone 18
Étape 6: Raccordement d'autres câbles 21

Configuration

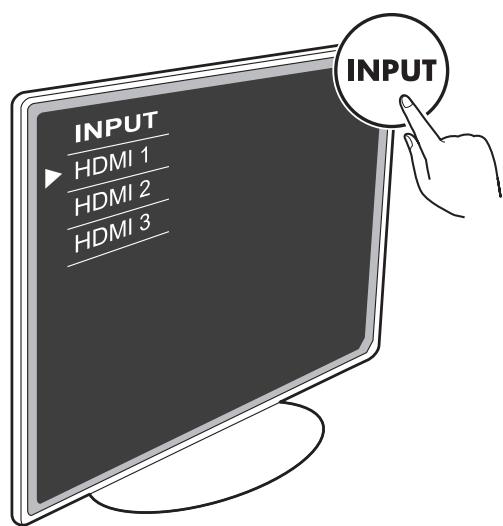

Étape 7: Mise sous tension & Configuration initiale 22
Configuration HDMI 23

Lecture

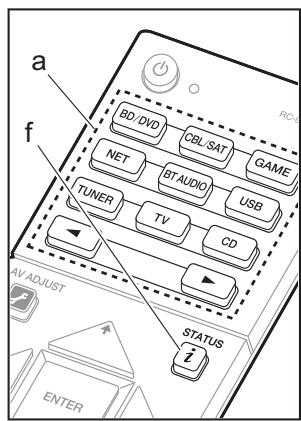

Lecture de base 24

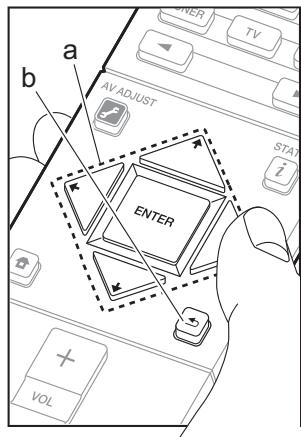

Fonctions réseau 25

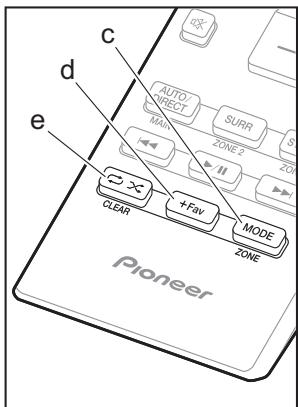

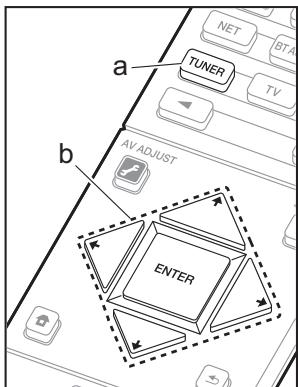

Autres 27

Nom des pieces

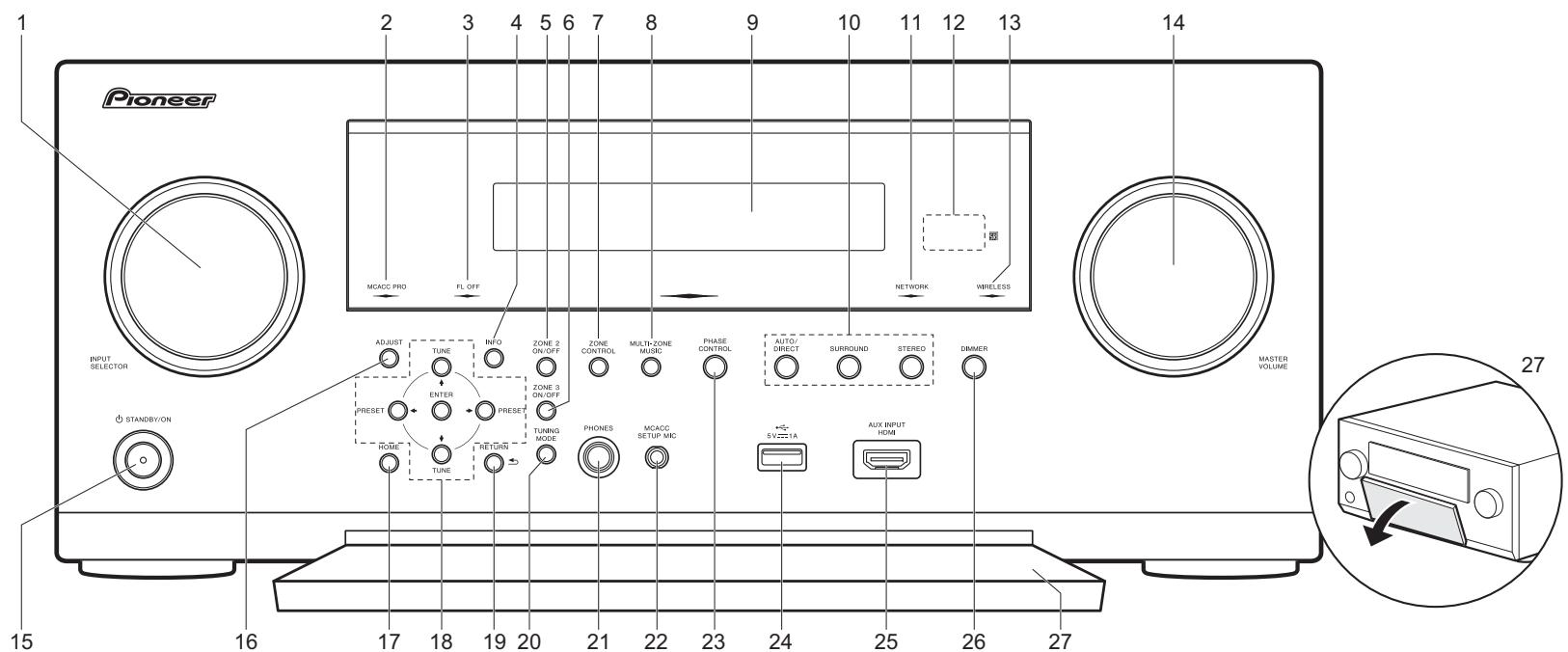

Panneau frontal 30

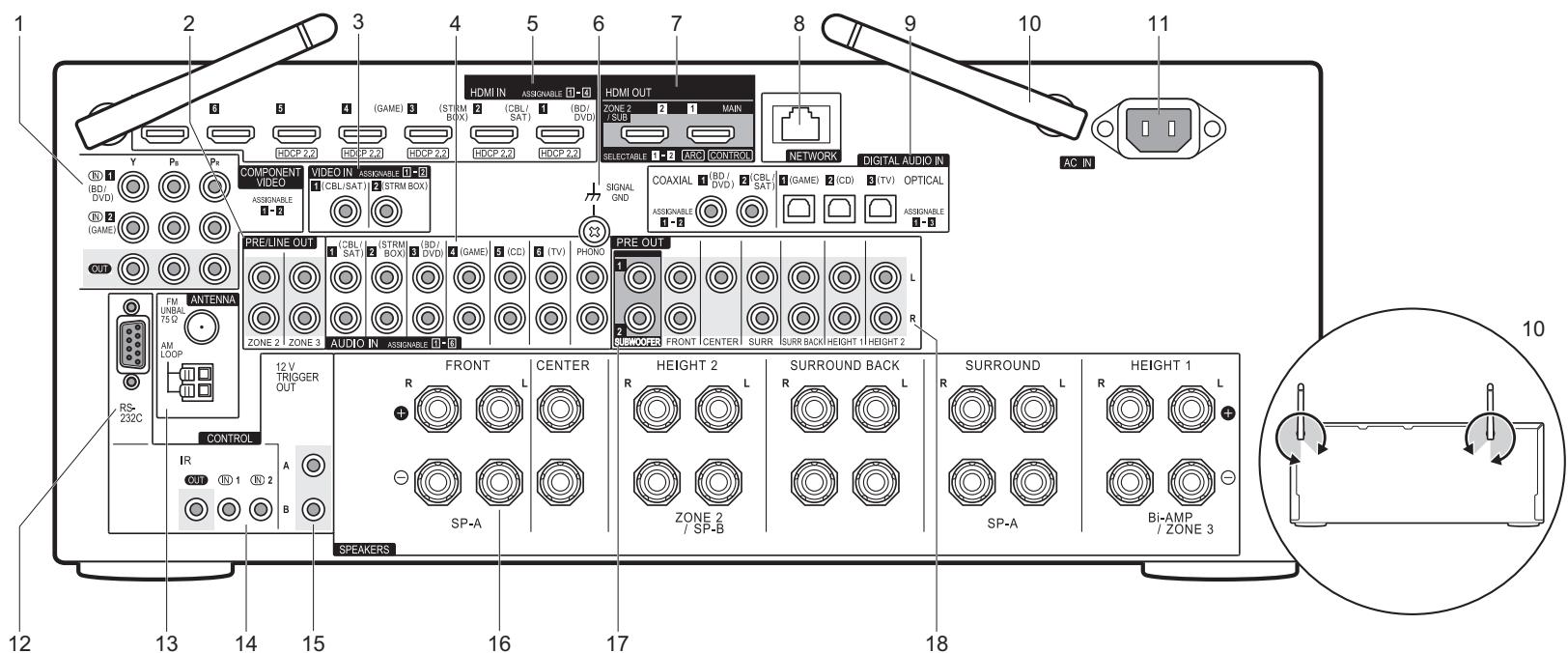

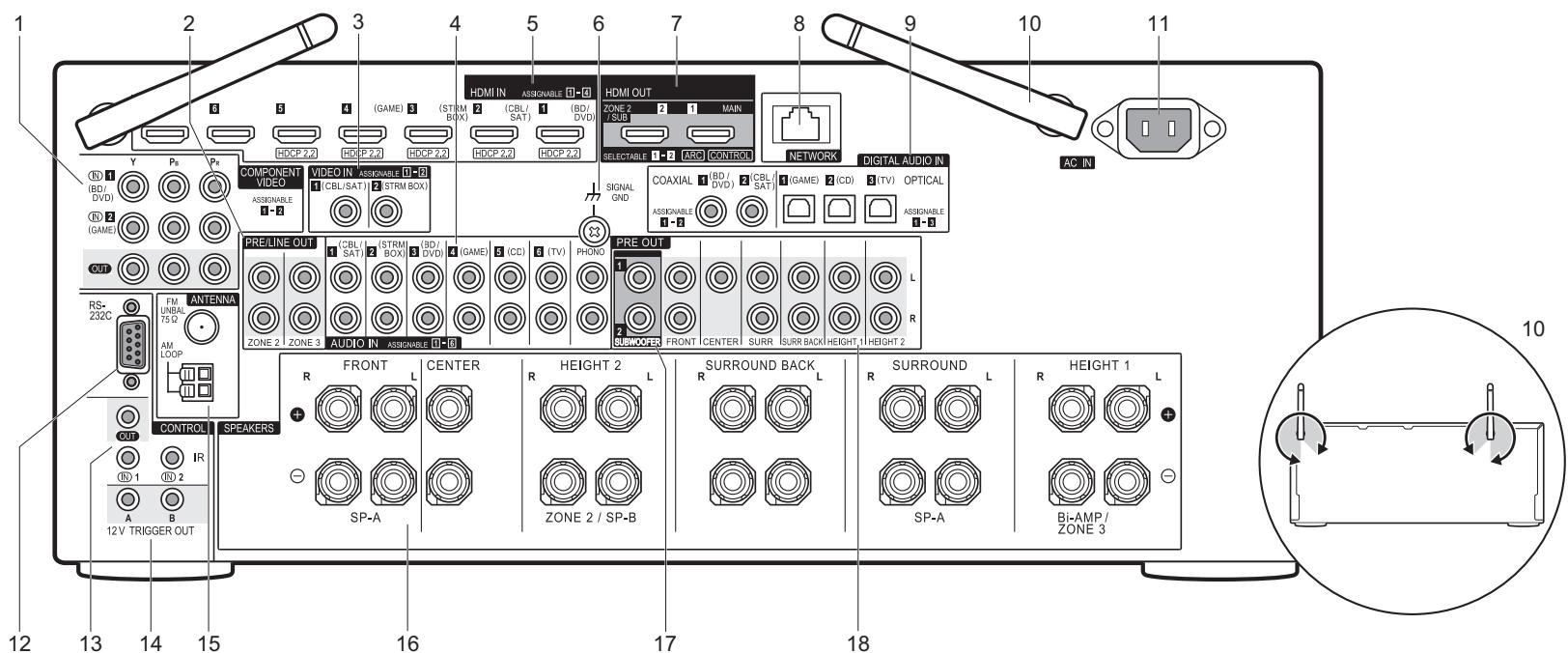

Panneau arriere 31

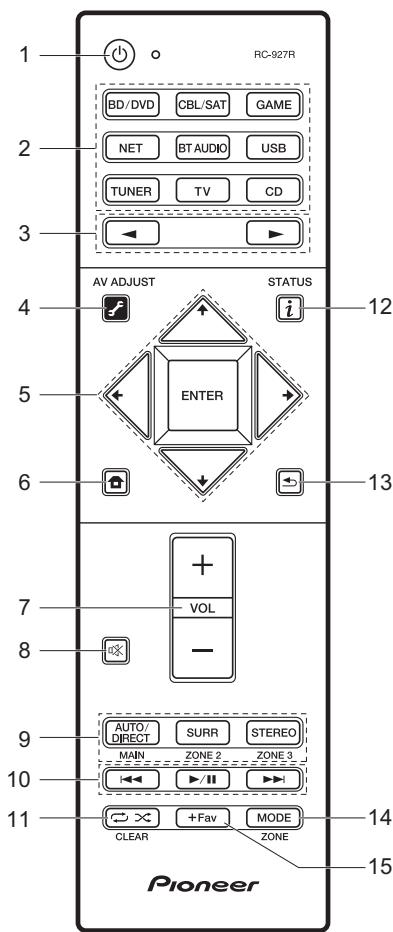

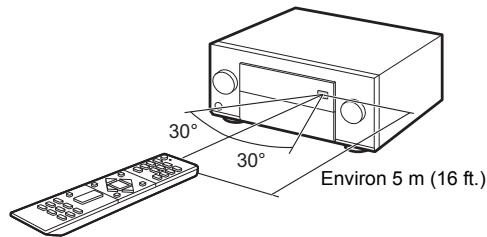

Télécommande 33

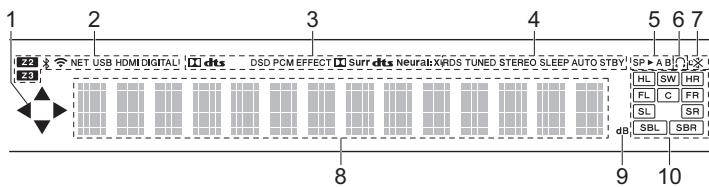

L'afficheur 33

Ce mode d'emploi content les informations nécessaires pour la mise en route ainsi que les instructions concernant les commandes les plus frequentlyment utilisées. Le "Mode d'emploi avancé" est disponible sur Internet et contient des détails sur les fonctionnalités de lecture/les modes d'écoute/les descriptions des paramètres, les specifications, et le dépannage. Le mode d'emploi avancé a été concu dans un format qui le rend facile à生存 sur un ordinateur ou un smartphone.

2

3

4

5

6

Ce que contient la boîte

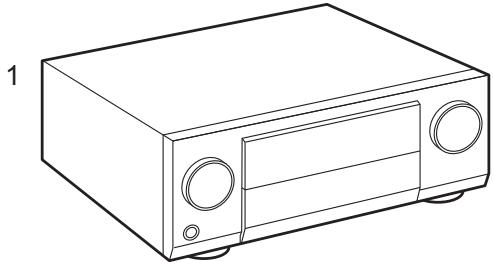

1. Appareil principal 2. Télecommande (RC-927R) × 1 , Piles (AAA/R03) × 2
2. Antenne FM d'intérieur × 1 4. Antenne cadre AM × 1 5. Microphone de configuration d'enceinte × 1
3. Cordon d'alimentation × 1

Lexique

Dolby Atmos

Cet apparéil prend en charge la lecture du format Dolby Atmos lequel fournit un placement sonore à 360^ . Contrairement aux systèmes surround existants, le format Dolby Atmos ne repose pas sur les canaux, mais permet plutôt un positionnement précis des objets sonores qui se déplacent de manière indépendante dans un espace tridimensionnel avec une clarté encore plus grande. Le Dolby Atmos est un format audio optionnel des Blu-ray Discs et il crée un champ sonore tridimensionnel en introduisant un champ sonore au-dessus de l'auditeur.

ARC

La fonctionnalité ARC (Audio Return Channel) transfère les signaux audio du téléviseur via un cable HDMI pour que vous puissiez dire le son du téléviseur avec cet apparéil. Le raccordement à un téléviseur compatible ARC ne nécessite qu'un seul cable HDMI. Consultez le mode d'emploi de votre téléviseur pour savoir s'il prend en charge la fonctionnalité ARC. ()P12

Fonctionnalité HDMI CEC

Caracteristiques de contrôle telles que la liaison de commutation d'entrée avec le sélecteur d'entrée et les lecteurs en conformité avec la norme CEC, le changement de la sortie audio et du volume à l'aide de la télécommande d'un télévisueur conforme CEC et le passage en veille automatique de cet apparéil lorsque le télévisueur est étant (→P14)

HDMI Standby Through

Les signaux video et audio provenant des apparciels AV peuvent etre transmis vers le téléviseur meme si cet apparéil est en veille ( P14)

MISE EN GARDE : Raccordez des enceintes ayant une valeur d'impédance comprise entre 4 Ω et 16 Ω. Le cordon d'alimentation devra être branché uniquement lorsque tous les autres raccordements seront effectuels. Nous n'acceptons enaucun cas la responsabilité pour des dommages résultat d'une connexion à des équipements fabriqués par d'autres sociétés.

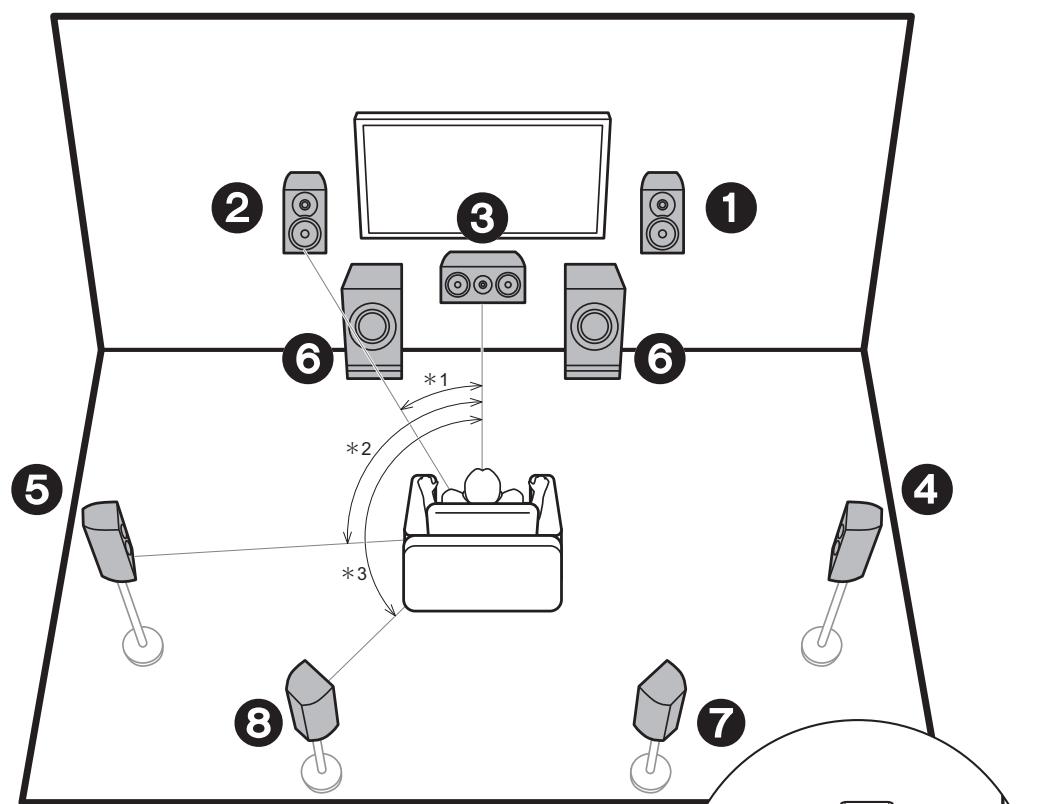

Étape 1 : Disposition d'enceinte

* 1:22° à 30°, * 2:90° à 120°, * 3:135° à 150°

12 Enceintes avant
Enceinte centrale
4 5 Enceintes surround
6 Caisson de basse sous tension
7 8 Enceintes surround arrêté

Système 7.1

Les enceintes avant reproduisent le son stéreo avant et l'enceinte centrale produit le son central comme les dialogues et les voix. Les enceintes surround produit un champ sonore arrêté. Les enceintes surround produit un champ sonore arrêté.

Les enceintes surround arrêté améliorent la sensation d'immersion créée par le champ sonore arrêté et le son en devient plus réalisé. De plus, en installant des enceintes surround arrêté, vous pouvez sélectionner le mode d'écoute Dolby Atmos, qui creé le son en 3D le plus actuel, lorsque le format d'entrée est Dolby Atmos.

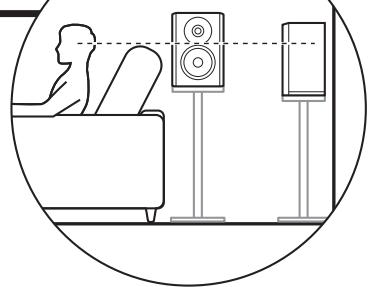

Les enceintes avant devront être positionnées à hauteur d'oreille, tandis que les enceintes surround devront être positionnées juste au-dessus de la hauteur d'oreille.

L'enceinte centrale devra faire face à la position d'écoute. En plaçant le caisson de basse sous tension entre l'enceinte centrale et une enceinte avant, vous obtiendarez un son naturel même en écoutant de la musique.

La position optimale des enceintes surround arrêté est à hauteur d'oreilles.

• Si vous incluez les enceintes surround arrêté dans la configuration, les enceintes surround sont nécessaires.

Allez "Raccordement" ( P10)

* 1:22° à 30°, * 2:90° à 120°, * 3:135° à 150°

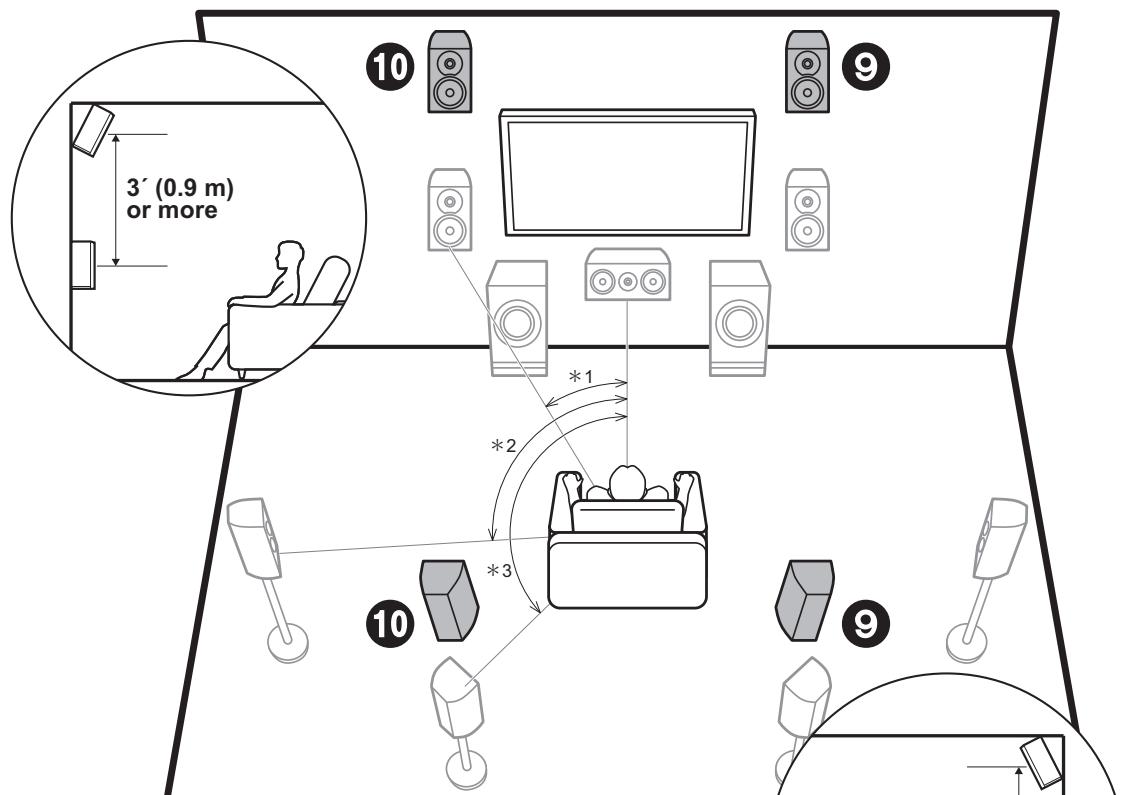

910 Enceintes en hauteur

• Enceintes en hauteur avant
• Enceintes en hauteur arrêté

Enceintes en hauteur; Enceintes en hauteur avant / Enceintes en hauteur arrêté

Celles-ci sont des types d'enceintes en hauteur. De plus, en installerant des enceintes en hauteur, vous pouze selectionner le mode d'écoute Dolby Atmos, qui cree le son en 3D le plus actuel en incluant des sons au-dessus de la tete, lorsque le format d'entrée est Dolby Atmos. front Les enceintes en hauteur avant ou les enceintes en hauteur arriere devront etre positionnées à au moins 0,9m au-dessus des enceintes avant. Les enceintes en hauteur avant devront etre positionnées directement audressus des enceintes avant et la distance entre les enceintes en hauteur arriere devra correspondre à la distance entre les enceintes avant. Les deux devront faire face a la position d'écoute. Notez que vous pouvez installer jusqu'à deux paires d'enceintes en hauteur; Height 1 Speaker et Height 2 Speaker.

Allez à "Raccordement" (→P10)

* 1:30° à 55°, * 2:65° à 100°, * 3:125° à 150°

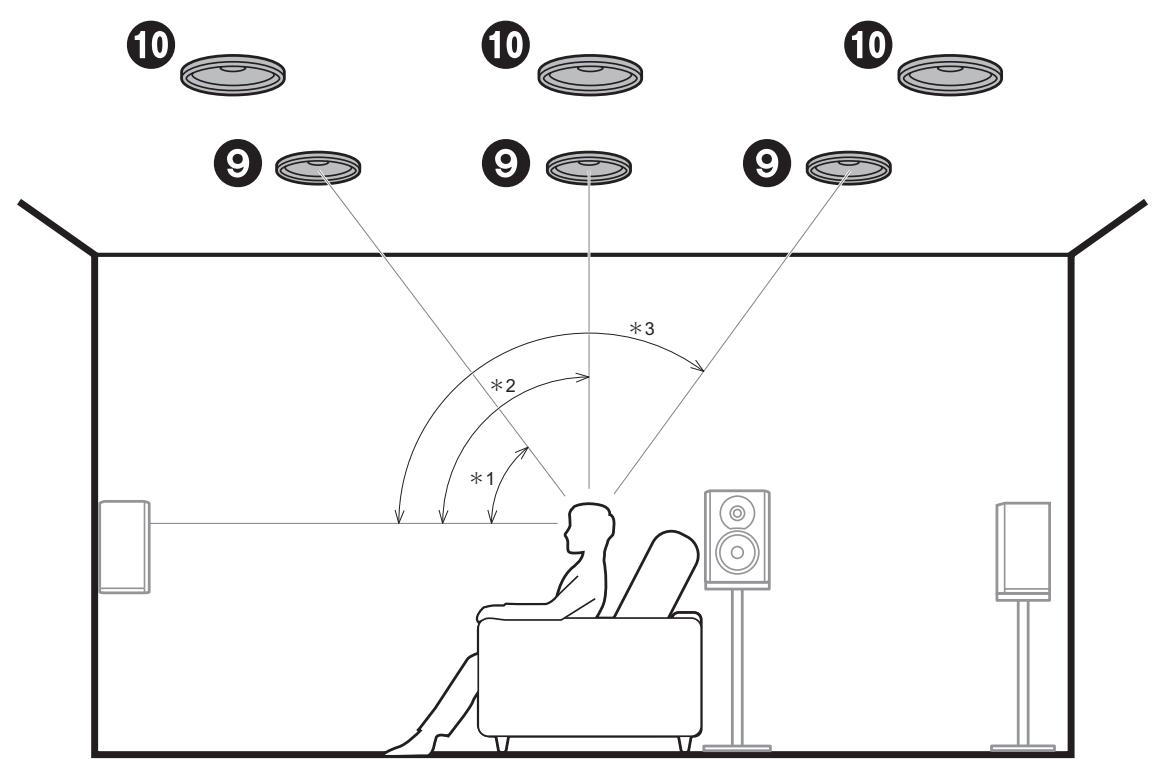

910 Enceintes en hauteur

• Enceintes supérieures avant
• Enceintes supérieures centrales
• Enceintes supérieures arrêté

Enceintes en hauteur; Enceintes pour plafond

Celles-ci sont des types d'enceintes en hauteur. De plus, en installerant des enceintes en hauteur, vous pouvez selectionner le mode d'écoute Dolby Atmos, qui cree le son en 3D le plus actuel en incluant des sons au-dessus de la tete, lorsque le format d'entrée est Dolby Atmos. Positionnez les enceintes pour plafond avant devant la position d'écoute, les enceintes pour plafond centrales directement au-dessus de la position d'écoute, et les enceintes pour plafond arrirée derriere la position d'écoute. La distance entre chaque paire d'enceintes devra etre la meme que celle entre les deux enceintes avant. Notez que vous pouvez installer jusqu'à deux paires d'enceintes en hauteur; Height 1 Speaker et Height 2 Speaker.

• Dolby Laboratories conseille le positionnement de ce type d'enceinte en hauteur pour obtenir le meilleur effet Dolby Atmos.

Allez à "Raccordement" (→P10)

* 1:22° à 30°, * 2:90° à 120°, * 3:135° à 150°

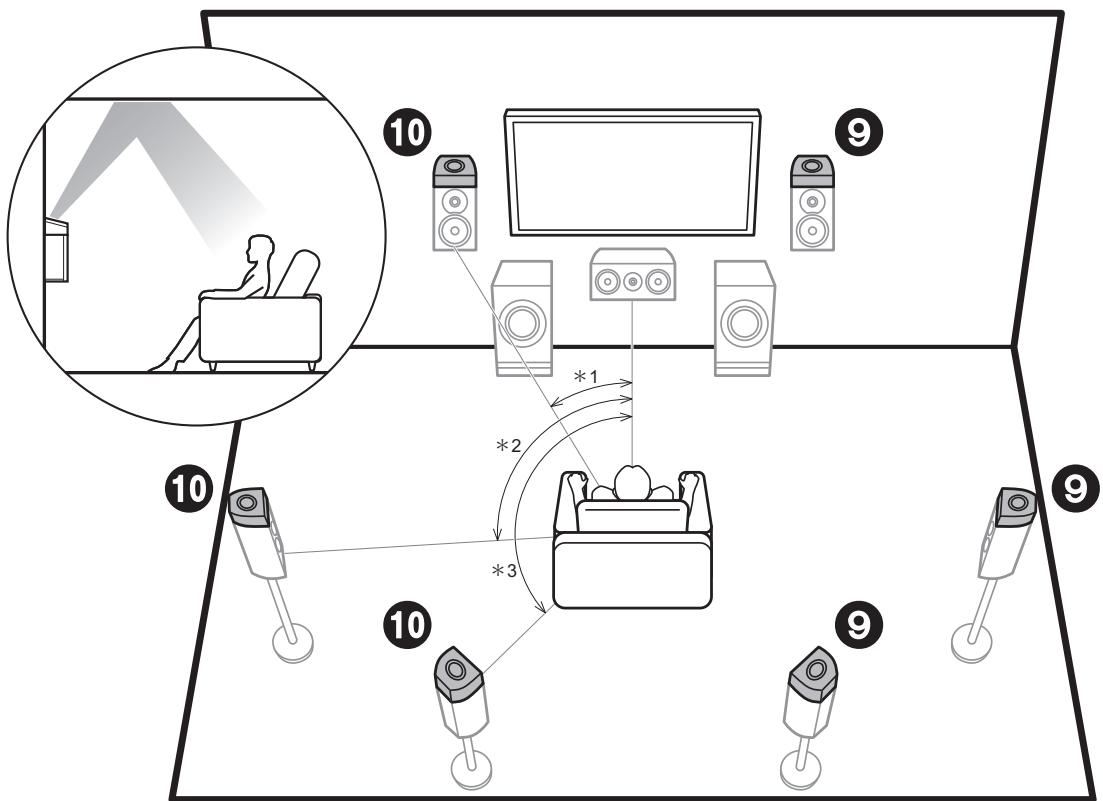

910 Enceintes en hauteur

• Enceintes activées Dolby (Avant)
• Enceintes activées Dolby (Surround)
• Enceintes activées Dolby (Surround arriere)

Enceintes en hauteur; Enceintes activées Dolby (Enceintes Dolby)

Celles-ci sont des types d'enceintes en hauteur. Les enceintes activées Dolby sont des enceintes spéciales conçues pour faire face au plafond afin que le son soit entendu après avoir rebondi sur le plafond et semble provenir d'en haut.

De plus, en installer des enceintes en hauteur, vous pouvez selectionner le mode d'écoute Dolby Atmos, qui cree le son en 3D le plus actuel en incluant dessons au-dessus de la tete, lorsque le format d'entrée est Dolby Atmos.

Placez-les sur les enceintes avant ou sur les enceintes surround ou les enceintes surround arrêté. Notez que vous pouvez installer jusqu'à deux paires d'enceintes en hauteur; Height 1 Speaker et Height 2 Speaker.

Allez à "Raccordement" (→P10)

* 1:22° à 30°, * 2:90° à 120°, * 3:135° à 150°

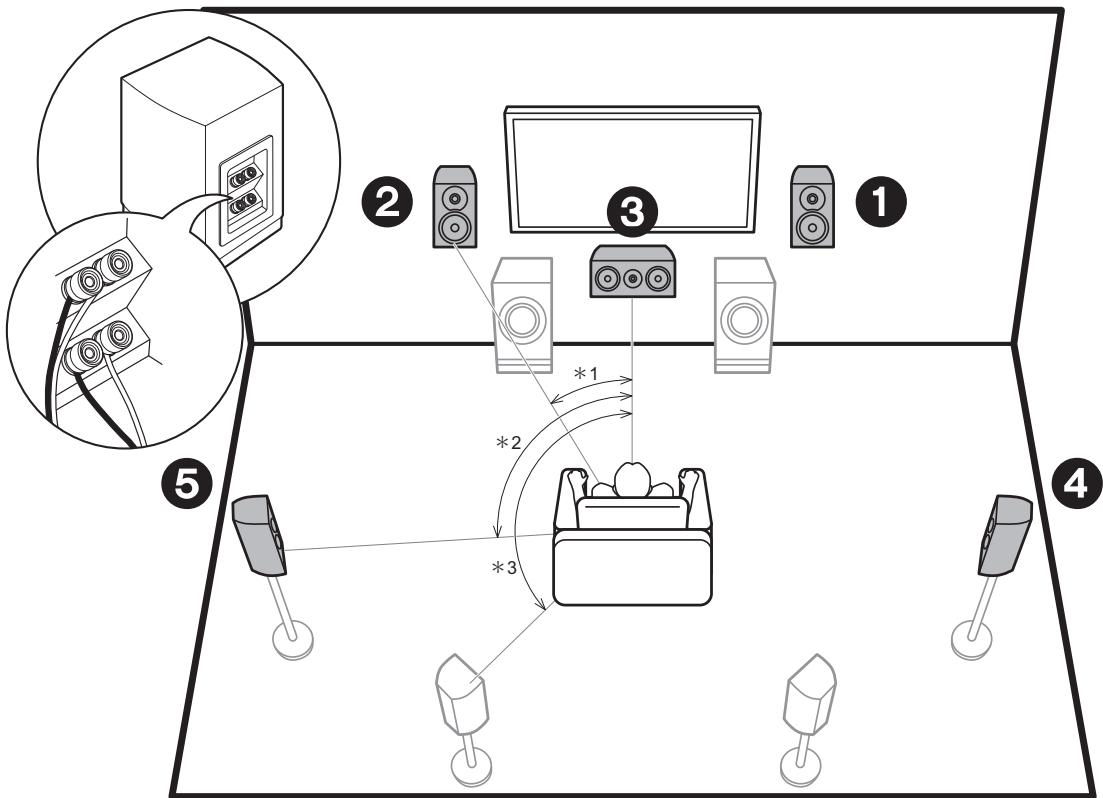

Systeme d'Enceinte B

Outre le système d'enceintes principal (Système d'enceintes A), vous pouvez raccorder un autre système d'enceintes avant qui sera le Systeme d'enceintes B. Lorsque vous faites cela, vous pouvez faire en sorte que le même son soit reproduit par A, B, ou A+B. Commutez avec "Speakers" dans AV Adjust ()P28 . Notez que le son n'est pas reproduit par les enceintes surround arrêté lorsque A+B est sélectionné.

Allez à "Raccordement" (→P10)

En fonction de la configuration du système d'enceintes principal, il est possible de raccorder un système d'enceintes B prénant en charge la bi-amplification ( P8) pour améliorer la qualité des gâmes graves et aigués.

Allez à "Raccordement" (→P11)

* 1:22° à 30°, * 2:90° à 120°, * 3:135° à 150°

1 2 Enceintes avant (bi-amplification)
Enceinte centrale (bi-amplification)
45 Enceintes surround (bi-amplification)

Bi-amplification des enceintes

Il est possible de raccorder des enceintes avant, une enceinte centrale et des enceintes surround prenant en charge la bi-amplification pour améliorer la qualité des gâmes de graves et d'aignès. Les effets et positionnements des enceintes sont les mêmes que pour un système qui n'utilise pas d'enceintes en bi-amplification.

Ce qui suit montre les combinaisons que vous pouvez effectuer avec des enceintes en bi-amplification.

• Enceintes avant uniquement
• Enceintes avant et enceinte centrale
• Enceintes avant et enceintes surround

Sauf si seulement enceintes avant ont un raccordement bi-amplifié, lorsque plusieurs enceintes sont combinées via un raccordement en bi-amplification, la configuration maximale des enceintes est de 5.1.

Allez "Raccordement" ( P11)

Combinaisons d'enceintes

Avec chacune des combinaisons, il est possible de raccorder jusqu'à deux caissons de basse sous tension.

Canaux d'enceinte	FRONT	CENTER	SURROUND	SURROUND BACK	HEIGHT 1	HEIGHT 2	SP B * 1 (Enceinte B)	Bi-AMP * 1	ZONE 2 * 1 (→P19)	ZONE 3 * 1 (→P20)
2.1 ch	✓						✓ * 2	FRONT	✓	✓
3.1 ch	✓	✓					✓ * 2	FRONT, FRONT/CENTER	✓	✓
4.1 ch	✓		✓				✓ * 2	FRONT, FRONT/SURROUND	✓	✓
5.1 ch	✓	✓	✓				✓ * 2	FRONT, FRONT/CENTER, FRONT/SURROUND	✓	✓
6.1 ch	✓		✓	✓			✓ * 2	FRONT	✓ * 3	✓
7.1 ch	✓	✓	✓	✓			✓ * 2	FRONT	✓ * 3	✓
2.1.2 ch	✓				✓ * 4		✓	FRONT	✓	✓ * 5
3.1.2 ch	✓	✓			✓ * 4		✓	FRONT	✓	✓ * 5
4.1.2 ch	✓		✓		✓ * 4		✓	FRONT	✓	✓ * 5
5.1.2 ch	✓	✓	✓		✓ * 4		✓	FRONT	✓	✓ * 5
6.1.2 ch	✓		✓	✓	✓ * 6		✓	FRONT	✓
7.1.2 ch	✓	✓	✓	✓	✓ * 6		✓	FRONT	✓
4.1.4 ch	✓		✓		✓	✓
5.1.4 ch	✓	✓	✓		✓	✓
6.1.4 ch	✓		✓	✓ * 7	✓	✓
7.1.4 ch	✓	✓	✓	✓ * 7	✓	✓

Points à noter avec les combinaisons d'enceintes

• 1: Il n'est pas possible d'utiliser les enceintes B, Bi-AMP, et les enceintes ZONE en même temps. Cependant, de 2.1 ch à 7.1 ch, il est possible d'utiliser les enceintes Bi-AMP (FRONT) et ZONE 2 en même temps.
  * 2: You coupez équalement utiliser des raccordements en bi-amplification avec les enceintes B.
• 3: Si vous n'avez pas raccordé d'enceintes ZONE 3 dans une autre pièce mais uniquement les enceintes ZONE 2, raccordez les enceintes ZONE 2 aux prises HEIGHT 1. Néanmoins, si vous désírez utiliser en même temps la Bi-AMP (FRONT), raccordez les enceintes ZONE 2 aux prises HEIGHT 2.
• 4: Si les enceintes avant sont sur le point d'être bi-amplifiée, les enceintes en hauteur devront être raccordées aux prises HEIGHT 2.
• 5: Les enceintes ZONE 2 doivent être raccordées aux prises HEIGHT 1, les enceintes ZONE 3 doivent être raccordées aux prises SURROUND BACK, et les enceintes en hauteur doivent être raccordées aux prises HEIGHT 2.
• 6: Cet apparéil est un amplificateur à 9 canaux, donc pour effectuer un raccordement en bi-amplification avec les enceintes avant, utilisez un cable RCA pour raccorder l'amplificateur de puissance aux

prises PRE OUT HEIGHT 2, puis raccordez les enceintes en hauteur à l' amplificateur de puissance.

• 7: Cet apparéil est un amplificateur à 9 canaux, donc avec cette combinaison, utilisez un cable RCA pour raccarder l'amplificateur de puissance aux prises PRE OUT SURR BACK, puis raccordez les enceintes surround arrête à l'amplificateur de puissance.

HEIGHT 1/HEIGHT 2

En raccordant 2 paires d'enceintes en hauteur, les combinaisons d'enceintes en hauteur que vous pouvez désirir sont les suivantes.

Lorsque vous raccordez une seule paire d'enceintes en hauteur, choisissez un seul type d'enceintes en hauteur parmi les types disponibles.

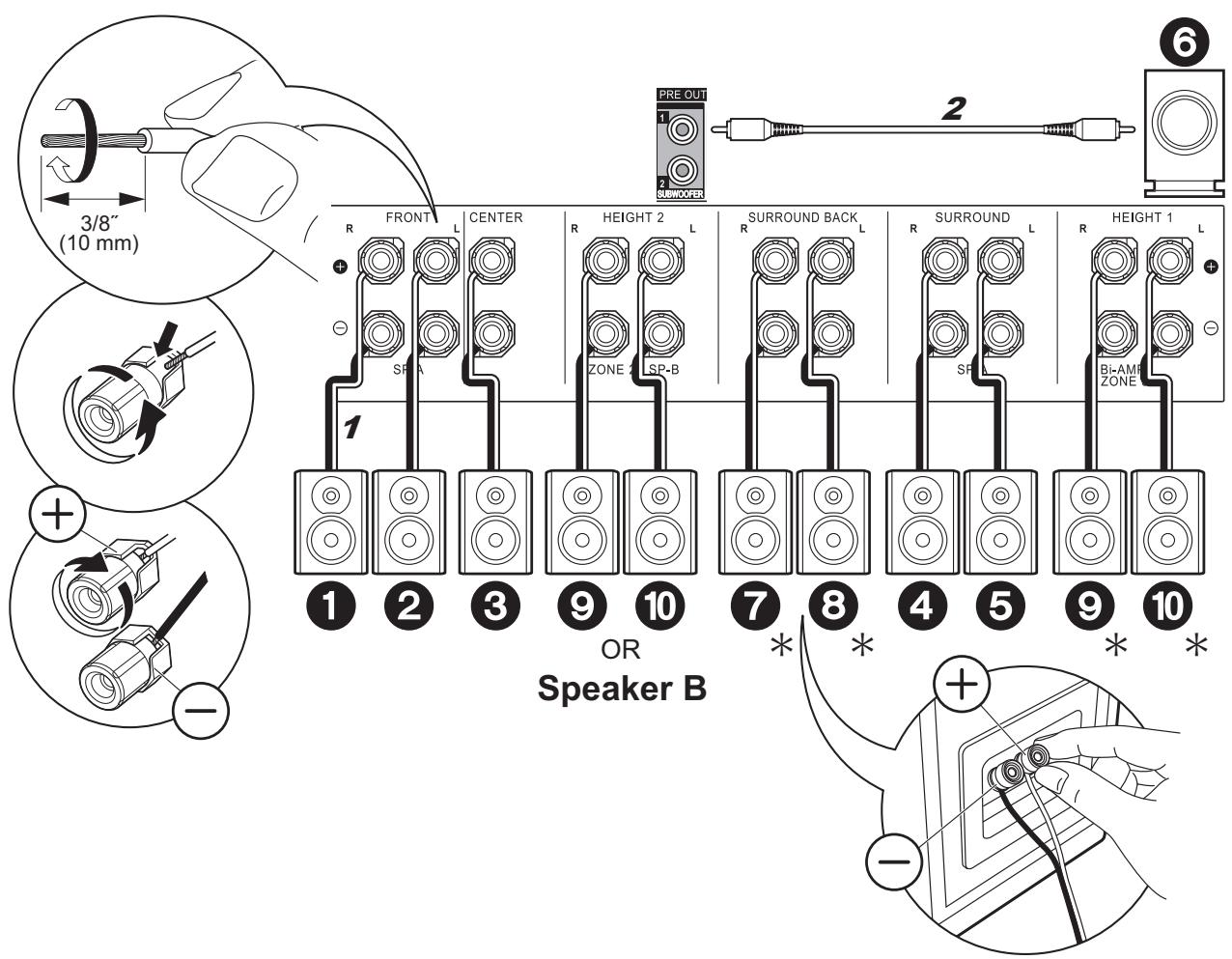

Étape 2 : Raccordez les enceintes

Raccordements de base

Référez-vous à l'illustration pour raccorder le système d'enceintes.

• En fonction des combinaisons d'enceintes, vous aurez besoin de raccorder d'autres prises. Voir "Points à notes avec les combinaisons d'enceintes" (→P9) pour avoir plus de détails.

Vérifiez que les fils dénudés des enceintes ne dépassent pas des bornés d'enceinte lors du raccordement. Si les fils dénudés des enceintes entrent en contact avec le panneau arrière ou si les fils + et - se touchent, le circuit de protection sera activé.

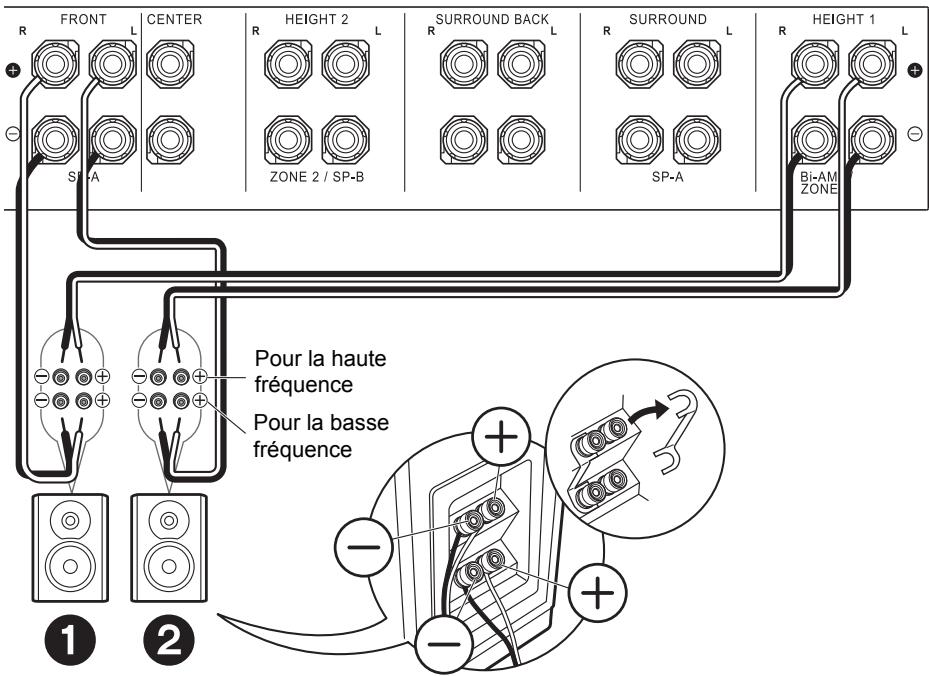

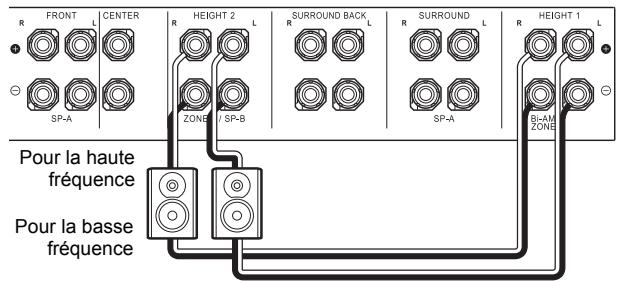

Raccordement des enceintes en bi-amplification

En utilisant des raccordements en bi-amplification avec les enceintes avant

En cas de connexion en bi-amplification, reportez-vous au mode d'emploi de vos enceintes.

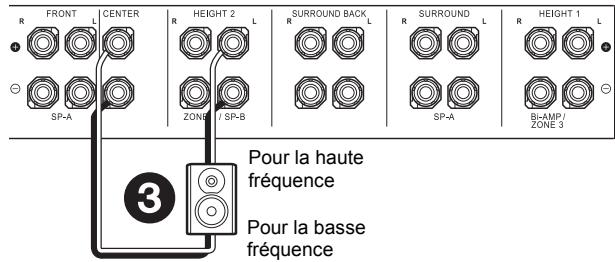

Avec une enceinte centrale

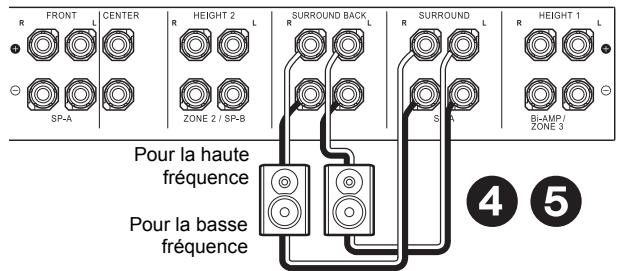

Avec des enceintes surround

Avec le système d'enceinte B

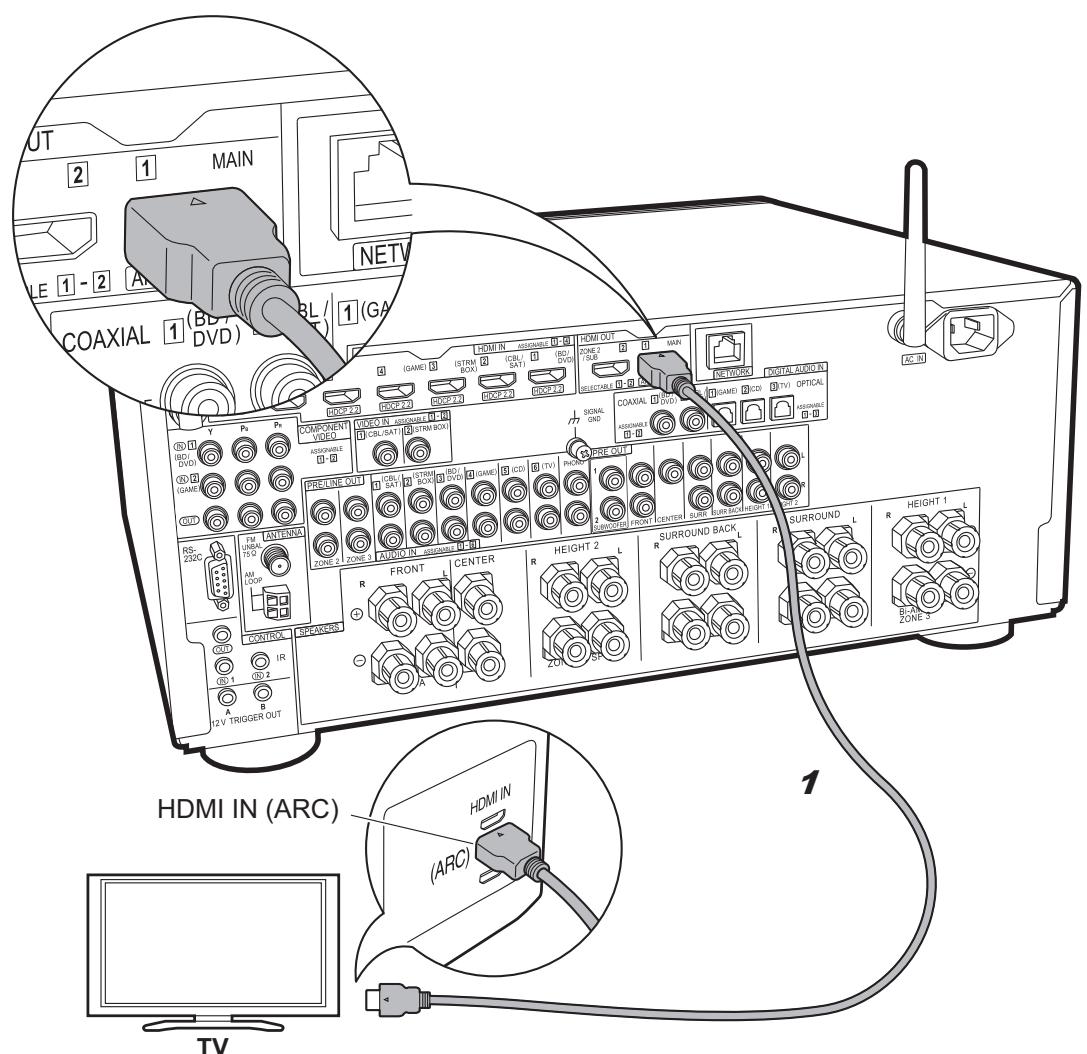

Étape 3 : Raccordez le téléviseur

1 Cable HDMI

TV-1 (ARC TV)

Ceci déscrit les raccordements d'un téléviseur qui prend en charge la fonctionnalité ARC (Audio Return Channel). En raccordant un seul cable HDMI, vous pouze non seulement reproductive la video entrant dans cet apparéil vers le téléviseur, mais vous pouze également dire le son du téléviseur via cet apparéil. Pour le raccordement,CHOISSEZ une prise HDMI IN du téléviseur qui prend en charge la fonctionnalité ARC.

Configuration

• Des réglages sont nécessaires pour utiliser la fonctionnalité ARC. Sélectionnez "Yes" dans "5. Audio Return Channel" (→P23) dans la Initial Setup.
• Veuillez lore le mode d'emploi du téléviseur pour connaître le sens des raccordements et la configuration du téléviseur.

Un autre téléviseur ou projecteur peut être raccordé à la prise HDMI OUT SUB. Cette prise ne prend pas en charge la fonctionnelle ARC. Pour avoir des détails sur la manière de reproductive la vente depuis la prise HDMI OUT SUB (→P24)

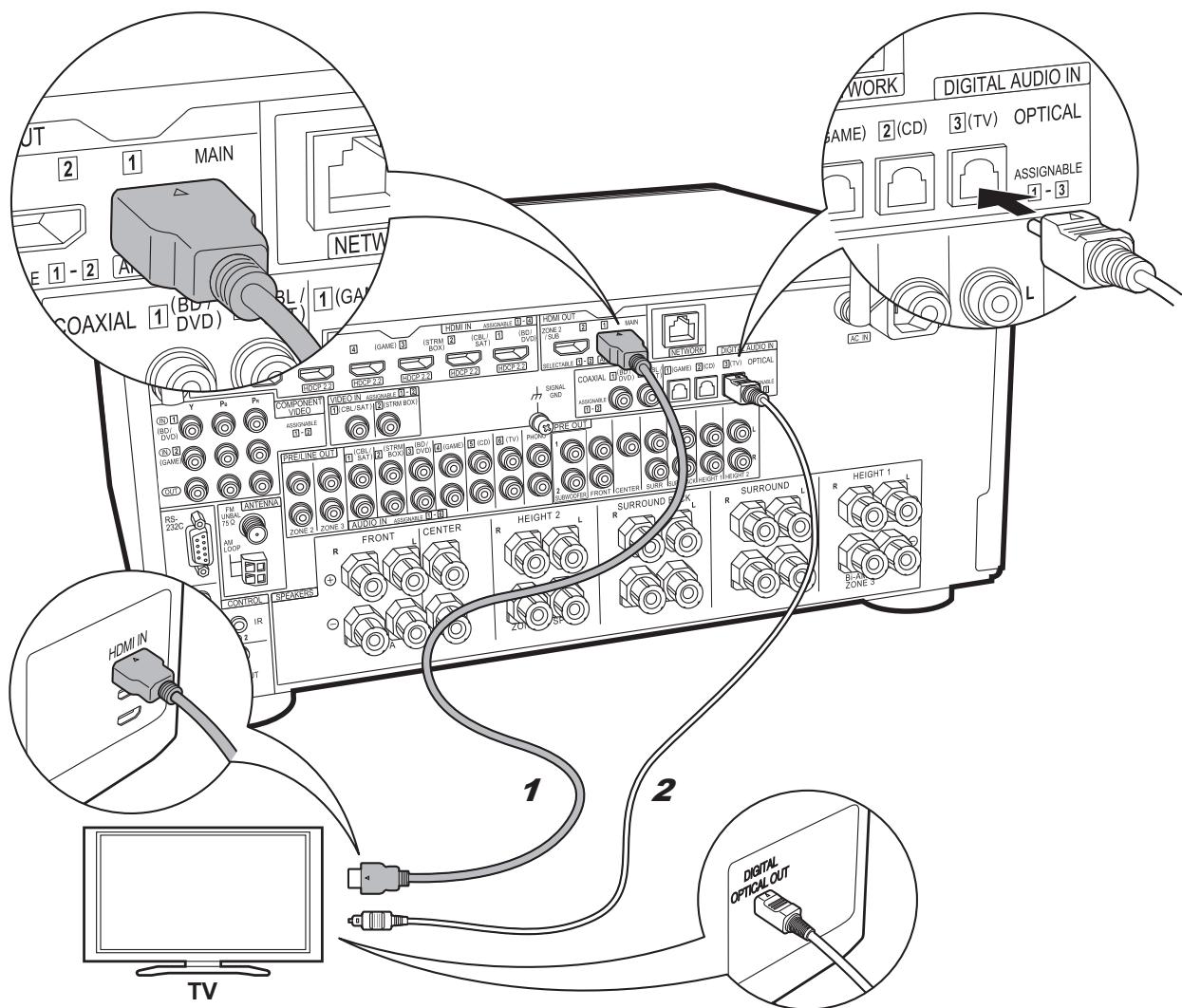

1 Cable HDMI, 2 Cable optionique

TV-2 (Non-ARC TV)

Ceci déscrit les raccordements d'un téléviseur qui ne prend pas en charge la fonctionnalité ARC (Audio Return Channel). En raccordant un cable HDMI ainsi qu'un cable optonumérique, vous pouze non seulement reproduce la video entrant dans cet apparéil vers le téléviseur, mais vous pouze également dire le son du téléviseur via cet apparéil.

Si le téléviseur ne possède pas de prise DIGITAL OPTICAL OUT, utilisez un cable audio analogue et raccordez la prise ANALOG AUDIO OUT du téléviseur à la prise AUDIO IN TV de cet apparéil.

• Le raccordement d'un cable optionérique n'est pas nécessaire si vous regardez la télévision via un décodeur (qui n'utilise pas le tuner du téléviseur) que vous avez branché à la prise INPUT de cet apparéil.

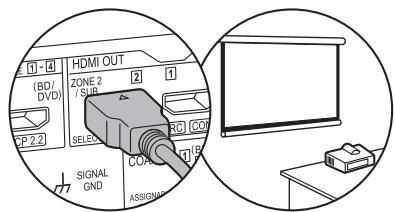

Un autre téléviseur ou projecteur peut être raccordé à la prise HDMI OUT SUB. Cette prise ne prend pas en charge la fonctionnelle ARC. Pour avoir des détails sur la manière de reproductive la vente depuis la prise HDMI OUT SUB (→P24)

Étape 4 : Raccordez les apparéils AV

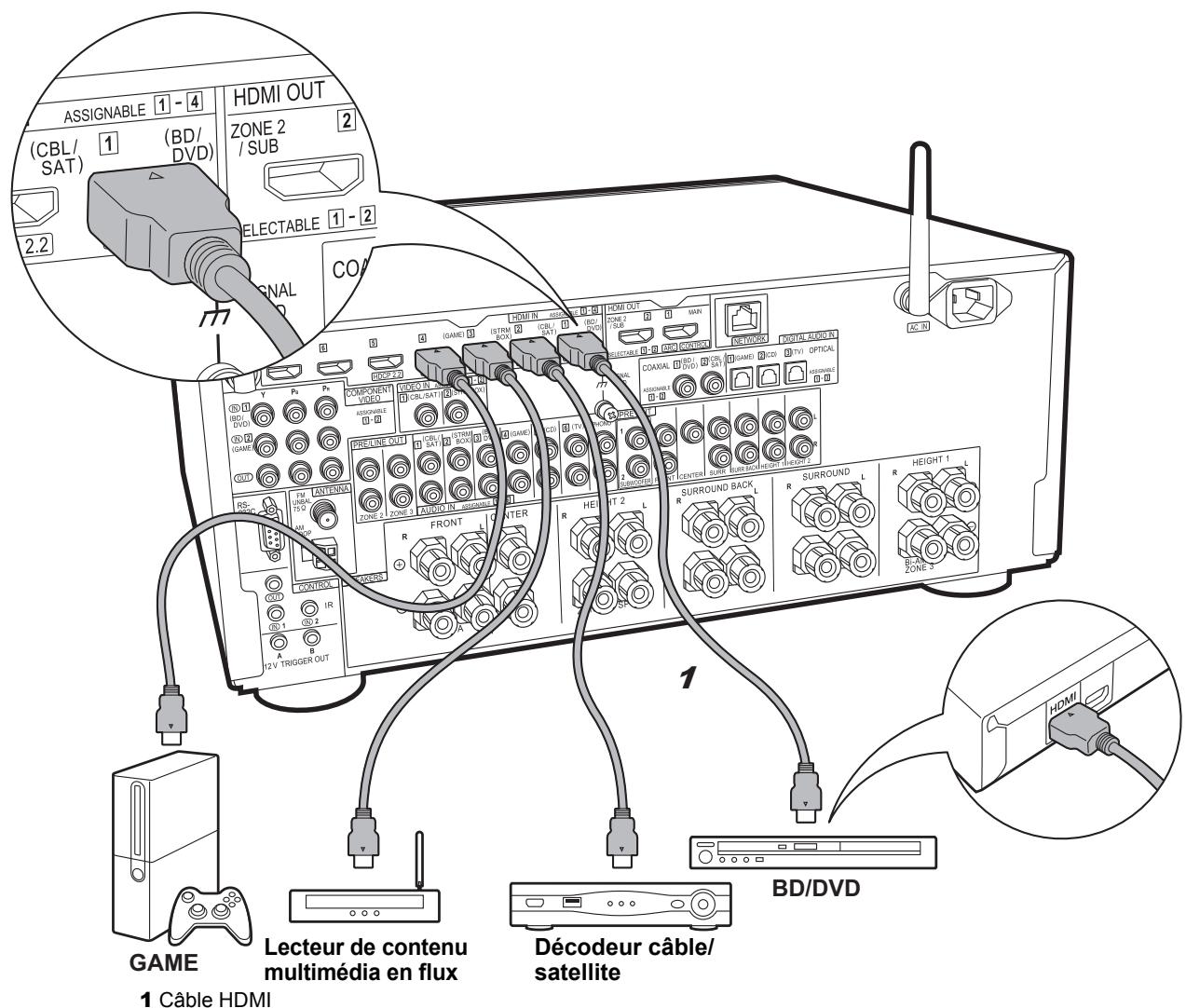

Des appareils AV HDMI

Il s'agit d'un exemple de raccordement avec un apparéil AV possédant une prise HDMI. Avec le raccordement d'un apparéil AV conforme à la norme CEC (Consumer Electronics Control), vous pouvez utiliser des fonctionnalités comme le HDMI CEC qui est lié au/selecteur d'entrée, et le HDMI Standby Through qui vous permet de dire la réserve et le son provenant d'un apparéil AV sur le télévisueur même si cet apparéil est en voille.

• Pour dire une réserve en 4K ou en 1080p, utilisez un cable HDMI haute vitesse. De plus, pour profiter d'une réserve compatible HDCP2.2, raccordez les prises HDMI IN1 à IN5.

Configuration

• La configuration HDMI (→P23) est nécessaire pour utiliser les fonctionnalités HDMI CEC et HDMI Standby Through. Faites les réglages une fois que tous les raccordements ont été effectuels.
• Pour bénéficier du son surround numérique, y compris Dolby Digital, la sortie audio devra être régée sur "Bitstream output" sur le lecteur Blu-ray ou les autres apparèils raccordés.

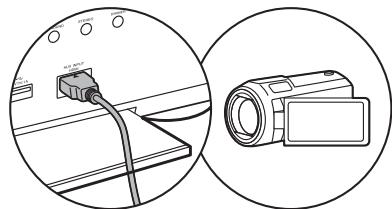

Vou pouvez raccorder un apparéil comme un caméscope à la prise AUX INPUT HDMI de la façade avant.

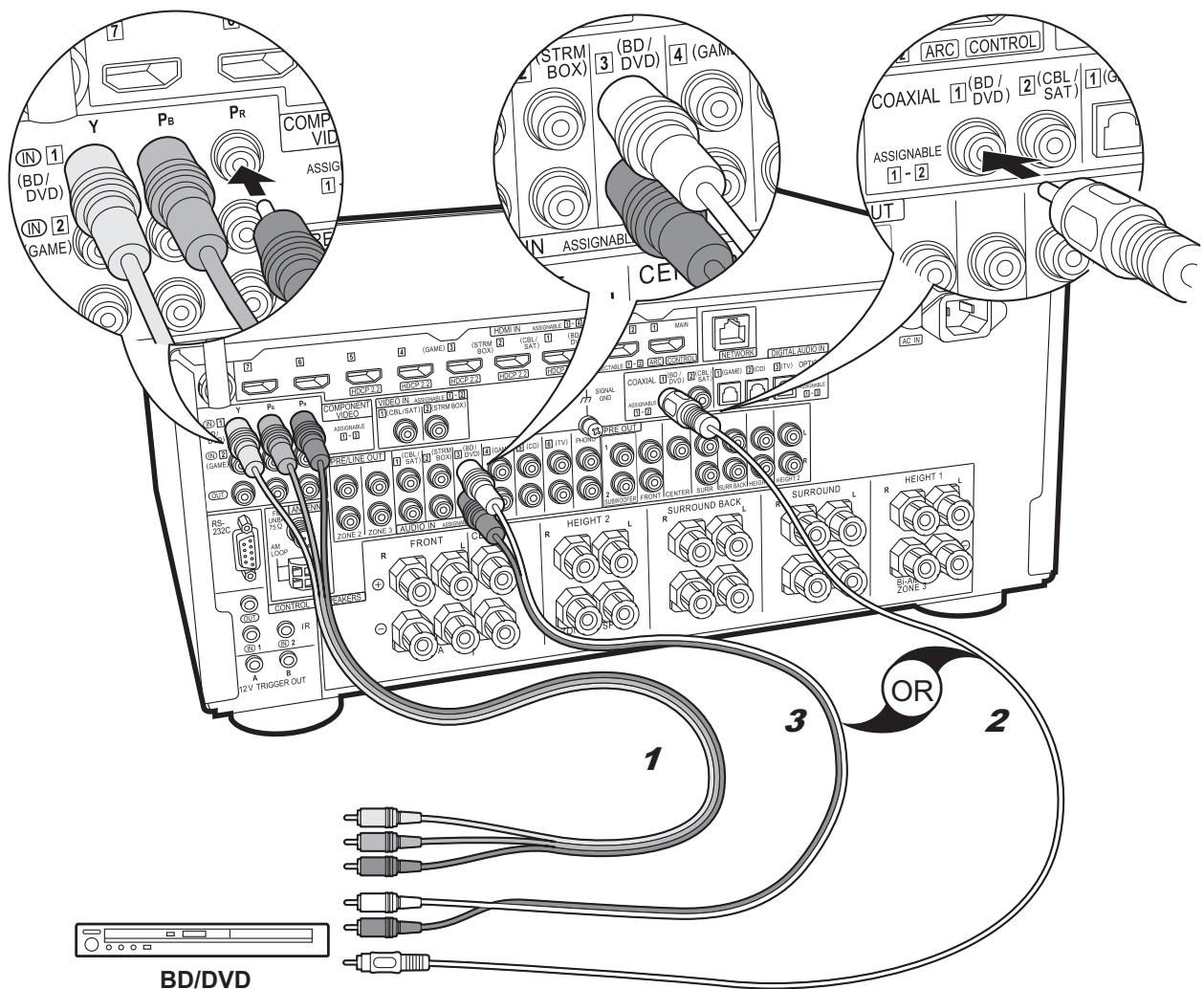

1 Câble video composante, 2 Câble coaxial numérique, 3 Câble audio analogue

Des apparecs AV non HDMI

Il s'agit d'un exemple de raccordement avec un apparéil AV ne possédant pas de prise HDMI. Effectuez les raccordements de l'appareil AV en fonction des prises qu'il possède. Si le raccordement pour l'entrée video est effectué à la prise BD/DVD, le raccordement pour l'entrée audio devra également se faire aux prises BD/DVD, et ainsi de suite, de manière à raccorder les entrées video et les entrées audio portant le même nom. Notez que les signaux videoe entrant par la prise VIDEO IN ou les prises COMPONENT VIDEO IN seront convertis en signaux videoe HDMI puis reproduit par la prise HDMI OUT.

• Pour profiter de la lecture surround numérique dans des formats comme le Dolby Digital, vous devez effectuer un raccordement avec un cable coaxial numérique ou un cable optonumérique pour les signaux audio.
• Il est possible de changer l'affection des prises d'entrée que vous Voyez sur l'illustration de gauche, pour que vous puissiez raccarder une prise autre que BD/DVD. Pour plus de détails, consultez le mode d'emploi avancé.

Configuration

• Les prises COMPONENT VIDEO IN ne sont compatibles qu'avac les résolutions 480i ou 576i. Lorsque les signaux video entrent par les prises COMPONENT VIDEO IN, reglez la résolution de sortie du lecteur sur 480i ou 576i. Sélectionnez entrelacé s'il n'y a pas d'option 480i, etc. Si votre lecteur ne prend pas en charge la sortie 480i ou 576i, utilisez la prise VIDEO IN.
• Pour bénéficier du son surround numérique, y compris Dolby Digital, la sortie audio devra etre réglee sur "Bitstream output" sur le Lecteur Blu-ray ou les autres apparéils raccordés.

1 Câbleoptonumérique, 2 Câble audio analogue

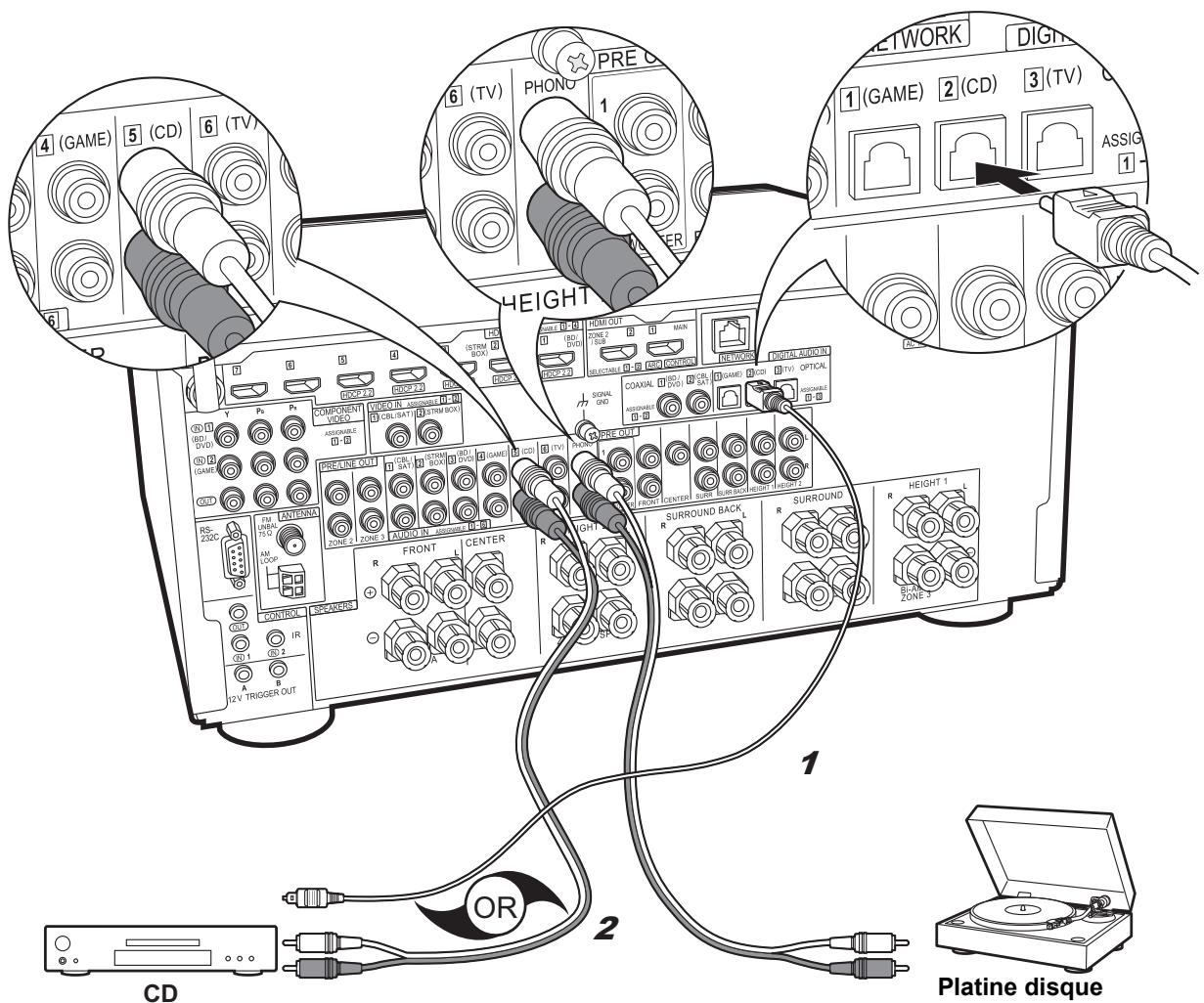

Exemple de raccordement avec un apparéil audio.
Raccordez un lecteur CD à l'aide d'un cable optionnéique ou d'un cable audio analogue. Vous pouvez également raccorder une platine disque possédant une cartouche de type MM à la prise PHONO.

• Si la platine disque possède un égaliseur audio intégré, branche-la à une autre prise AUDIO IN que la prise PHONO. De plus, si la platine disque utilise une cartouche de type MC, installez un égaliseur audio compatible avec les cartouches de type MC entre l'appareil et la platine disque, puis raccordez n'importe celle prise AUDIO IN autre que la prise PHONO.

Si la platine disque a un fil de mise à la terre, branche- le à la borne SIGNAL GND de cet appeareil.

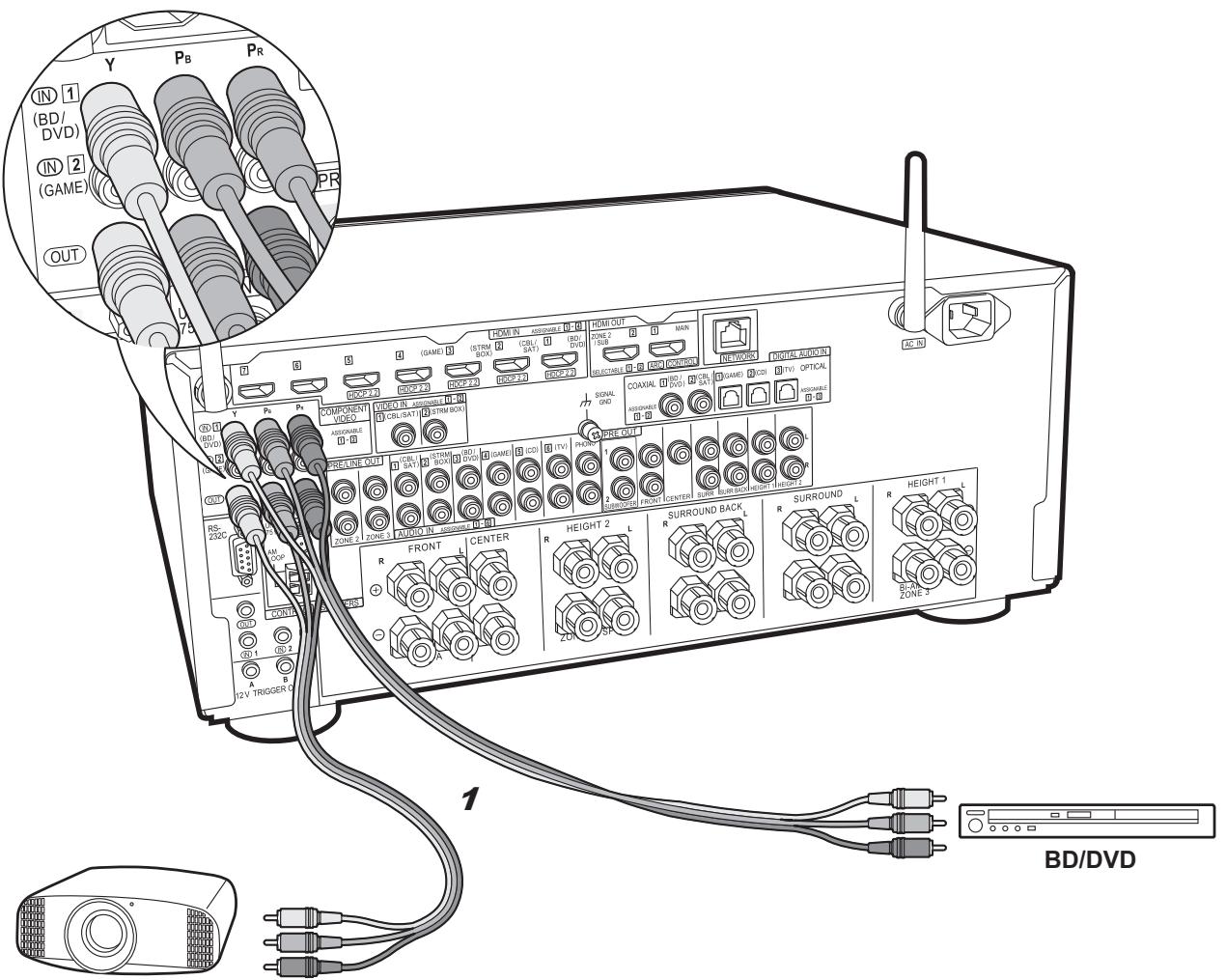

Projecteur, etc.
1 Câble video composante

Moniteur video composante

Utilisez un cable de video composante pour raccorder un téléviseur ou un projecteur qui possède des entrées video composante只不过 qu'une entree HDMI. Pour réproduire la video par les prises COMPONENT VIDEO OUT, vous nevez raccorder les appareils AV externes à l'aide d'un cable video composante.

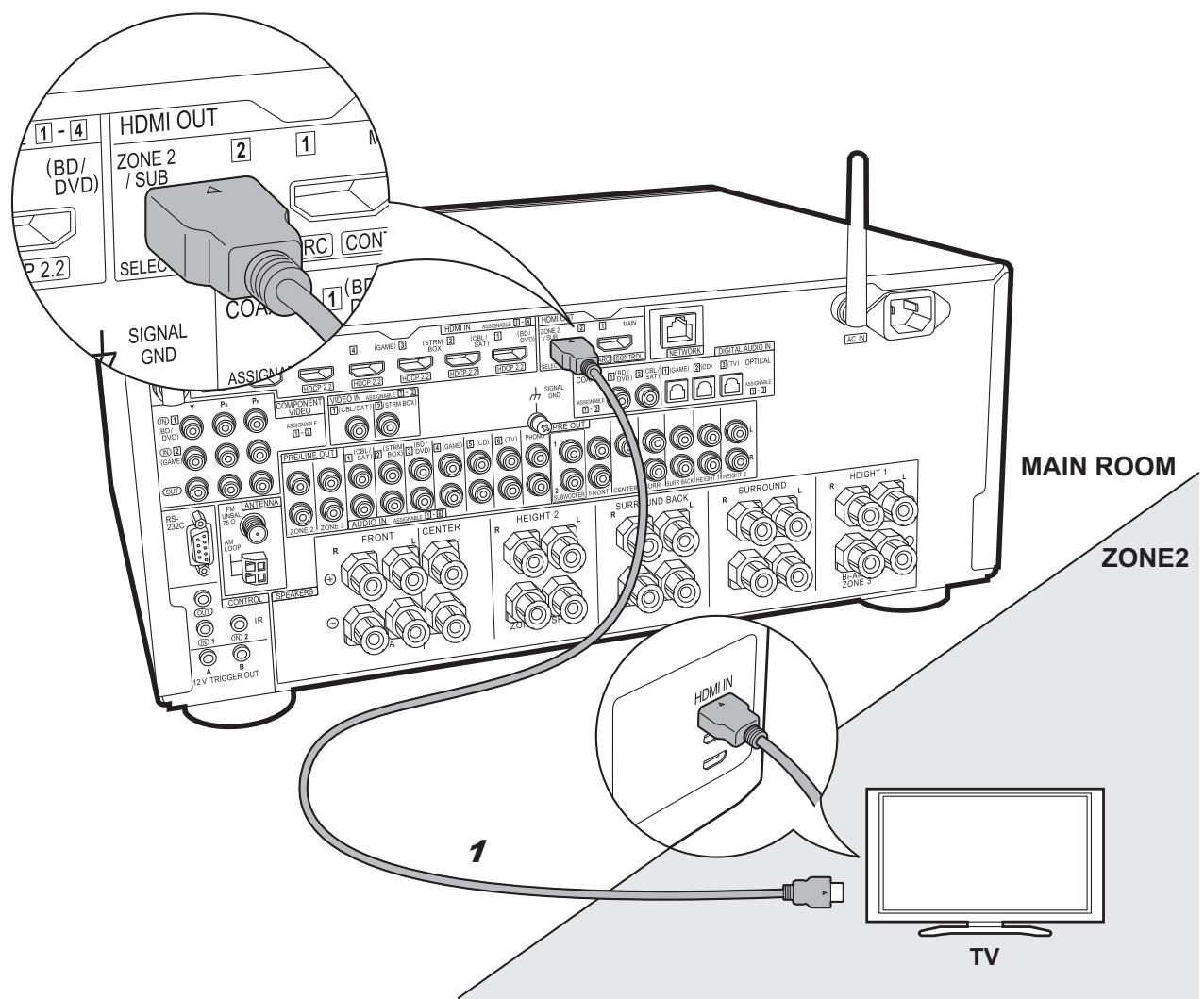

Étape 5 : Raccordement multizone

1 Cable HDMI

ZONE 2 TV

Vous pouvez voir le contenu provenant d'un lecteur de Blu-ray Disc situé dans la piece principale (à où cet apparéil est situé) sur un téléviseur équipé d'une entrée HDMI situé dans une piece différente (ZONE 2) ou lire le contenu provenant d'un autre apparéil AV. Seule la vente provenant de dispositifs raccordés aux prises HDMI IN1 à IN5 peut être lue sur le téléviseur situé dans une piece différente.

Configuration

• Des réglages sont nécessaires dans la Initial Setup, "4. Configuration Multi Zone" (→P23) pour bénéficier de cette fonctionnalité.
• Le son provenant des appareils AV externes connectés peut seulement être lu dans la ZONE 2 lorsque le son est analogique ou qu'il est 2ch PCM. Il peut également être nécessaire de convertir le son produit par l'appareil AV vers la sortie PCM.

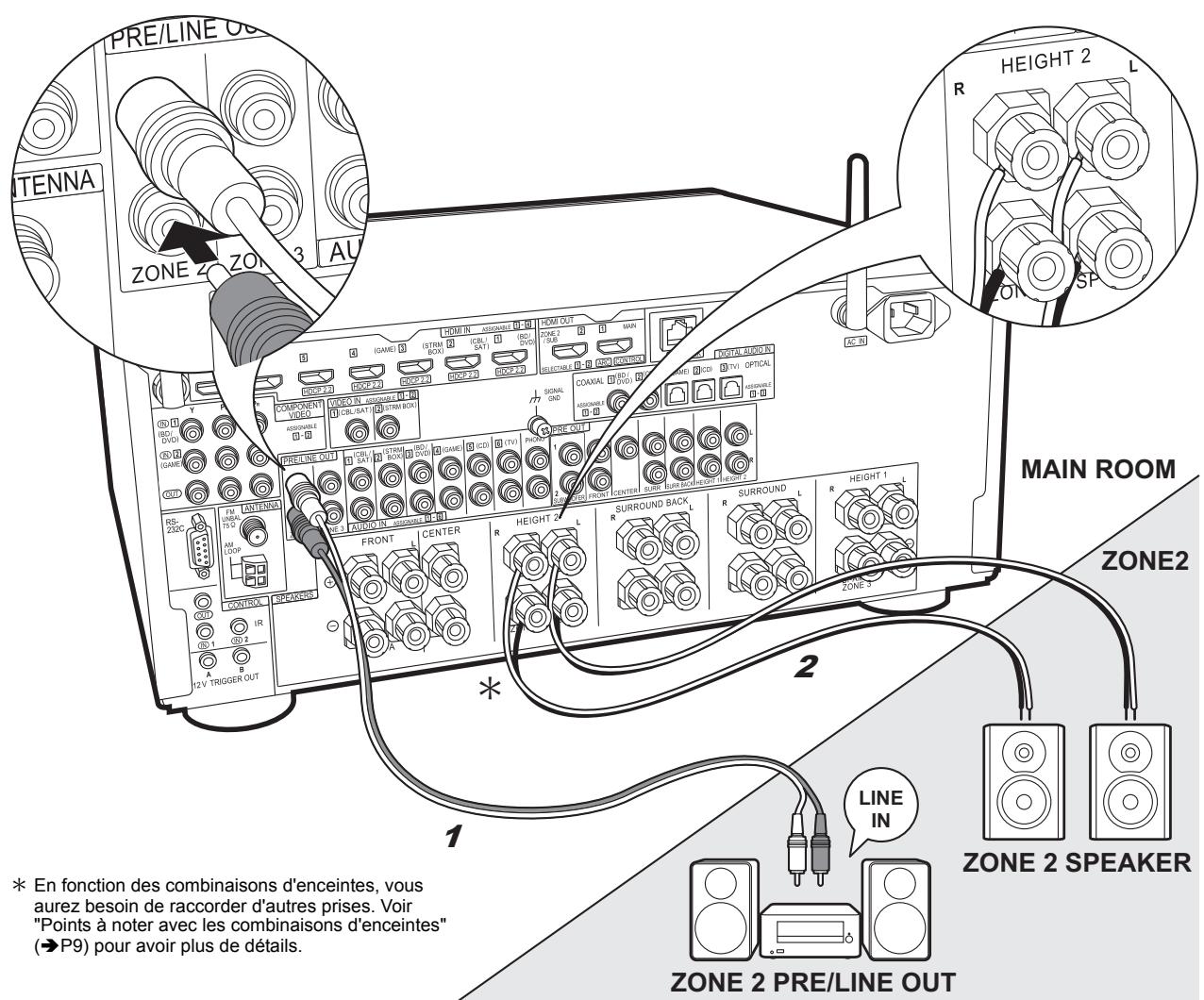

1 Câble audio analogue, 2 Câble d'enceinte

Voussoupiezécouterle son dans une pièce différente,par exemple,en faisant jouer un lecteur de Blu-rayDisc dans la pièce principale(là ou cet apparéil est situé) et en écouteant la radio Internet dans une autre pièce (ZONE 2).

Raccordements avec un apparéil AV

Raccordez à une prise HDMI IN 1 à 5 si vous désírez réproduire le son d'un apparéil AV vers la ZONE 2. Si l' apparéil AV ne possède pas de prise HDMI, raccordez à l'aide d'un cable optionnéique, d'un cable coaxial numérique, ou d'un cable audio analogue.

ZONE 2 PRE/LINE OUT

Il est possible de dire des sources 2 canaux dans une pièce différente pendant que des sources au format 11.1 maximum sont lues dans la pièce principale. Branchez les prises ZONE 2 PRE/LINE OUT de l'appareil et les prises LINE IN de l'amplificateur principal ou l'amplificateur de puissance situé dans une pièce différente à l'aide d'un cable audio analogique.

ZONE 2 SPEAKER

Il est possible de raccorder les enceintes situées dans une autre piece et de dire des sources sur 2 canaux.

• Vous pouvez dire avec un système 7.1 maximum dans la piece principale durant la lecture dans la ZONE 2. Avec un raccordement en biar amplification ou tandis que les parametres de connexion des enceintes ZONE 3 sont activés, il n'y a pas de son provenant des enceintes surround arrêté ou des enceintes en hauteur et une lecture en 5.1 maximum est possible dans la piece principale. Les modes d'écoute comme le Dolby Atmos ne peuvent pas été sélectionnés.

Configuration

• Des réglages sont nécessaires dans la Initial Setup, "4. Configuration Multi Zone" (P23) pour bénéficier de cette fonctionnalité.
• Le son provenant des apparéils AV externes connectés peut seulement être lu dans la ZONE 2 lorsque le son est analogique ou qu'il est 2ch PCM. Si vous avrez raccordé cet apparéil avec un cable HDMI ou un cable optionné/ coaxial, il peut être nécessaire de convertir le son produit par l'apparéil AV vers la sortie PCM.

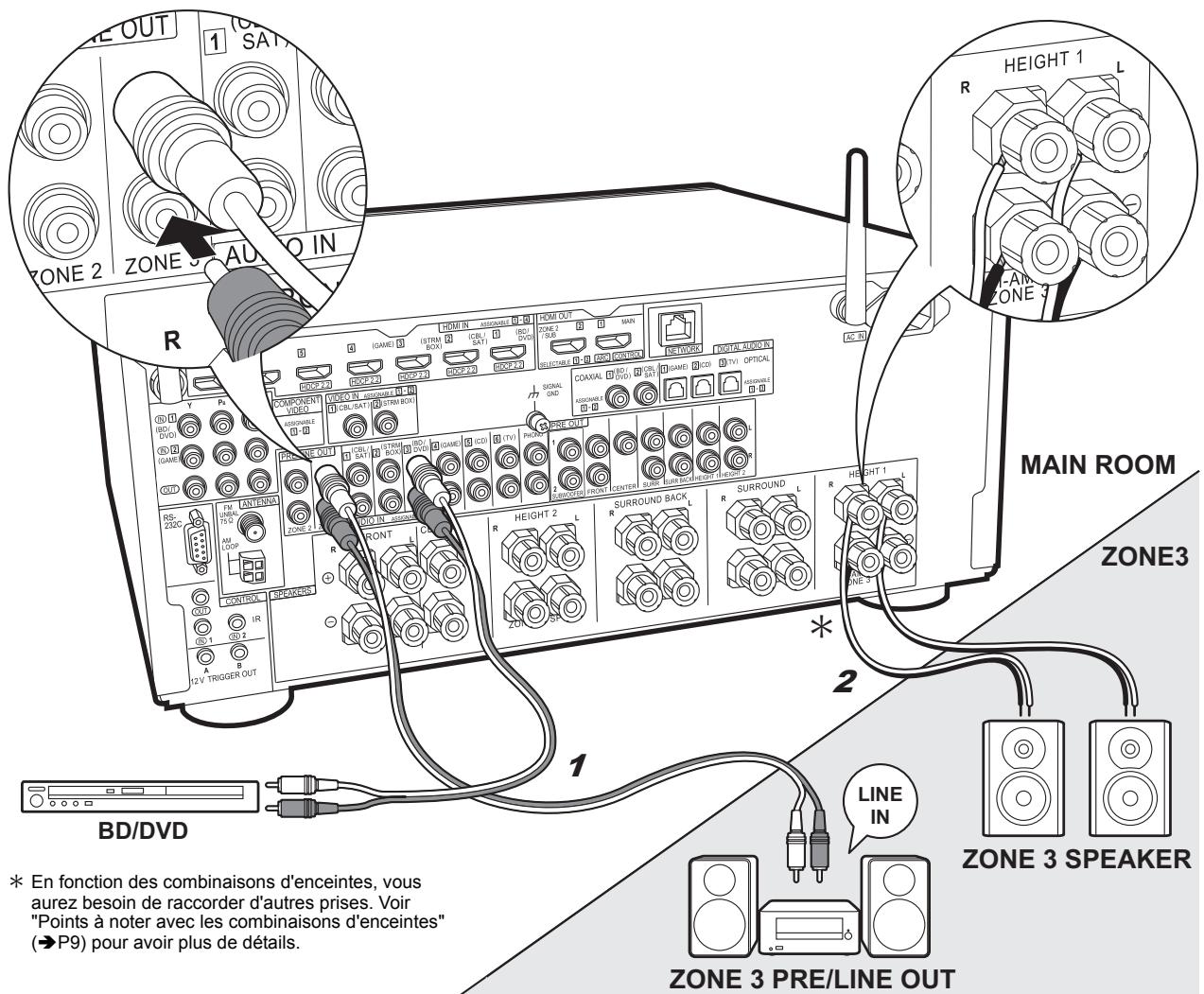

1 Câble audio analogue, 2 Câble d'enceinte

En même temps que dans la piece principale et la ZONE 2, vous pouvez également profiter du son dans une autre piece supplémentaire (ZONE 3).

Raccordements avec un apparéil AV

Pour reproduire le son d'un appeareil AV externe vers la ZONE 3, raccordez en utilisant un cable audio analogue. Reprouire vers la ZONE 3 n'est pas possible si vous avez raccordé un cable HDMI ou un cable optionumérique/coaxial.

ZONE 3 PRE/LINE OUT

Il est possible de dire des sources 2 canaux dans une piece différente pendant que des sources au format 11.1 maximum sont lues dans la piece principale. Branchez les prises ZONE 3 PRE/LINE OUT de l'appareil et les prises LINE IN de l'amplificateur principal ou l'amplificateur de puissance situé dans une piece différente à l'aide d'un cable audio analogue.

ZONE 3 SPEAKER

Il est possible de raccorder les enceintes situées dans une autre piece et de dire des sources sur 2 canaux.

• Durant la lecture en ZONE 3, il n'y a pas de son provenant des enceintes surround arrêté ou des enceintes en hauteur et une lecture en 5.1 maximum est possible dans la piece principale. Les modes d'écoute comme les modes Dolby Atmos ne peuvent pas été sélectionnés.

Configuration

• Des réglages sont nécessaires dans la Initial Setup, "4. Configuration Multi Zone" ( P23) pour bénéficier de cette fonctionnalité.

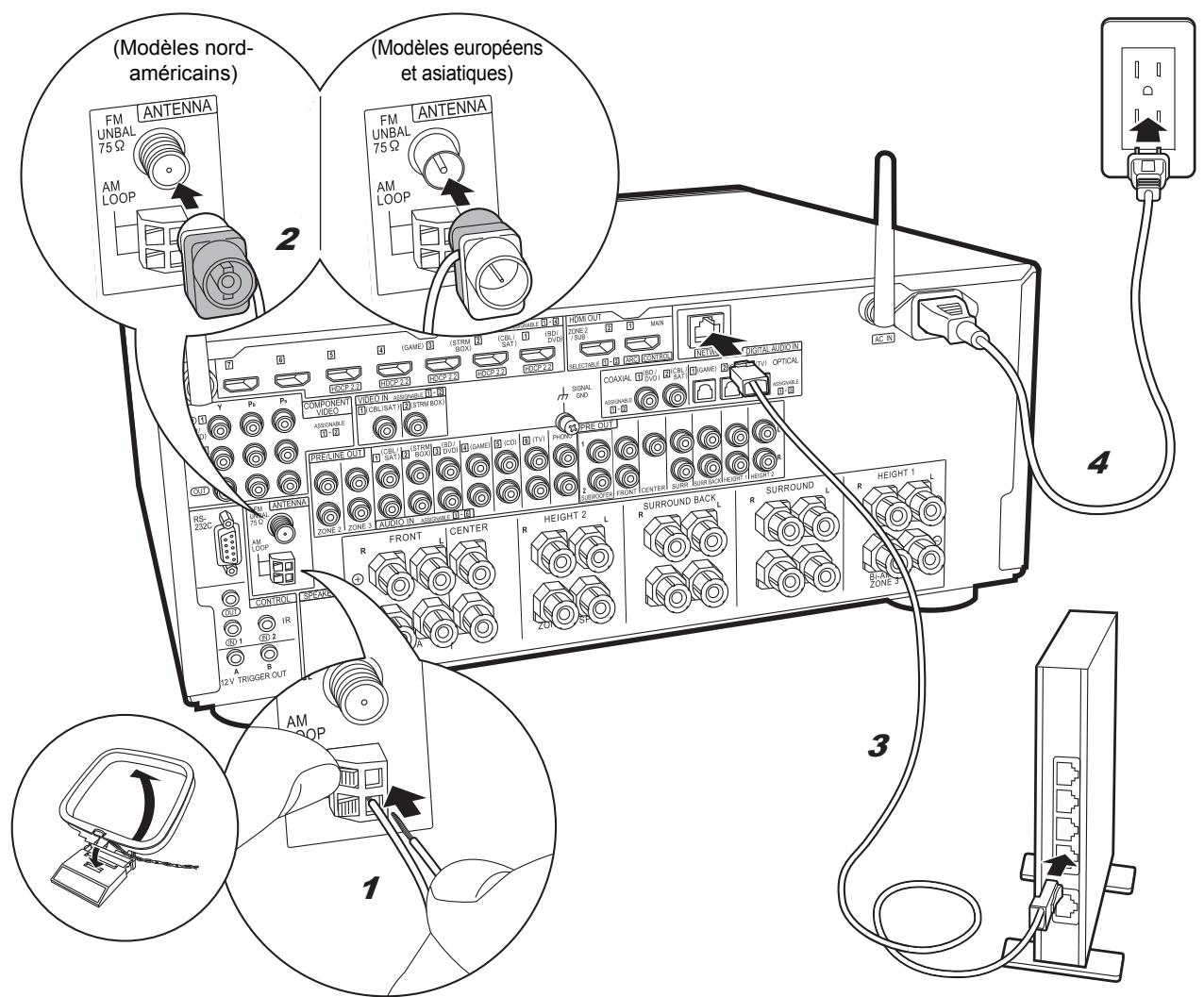

Étape 6 : Raccordement d'autres câbles

1 Antenne cadre AM, 2 Antenne FM interieure, 3 Cable Ethernet, 4 Cordon d'alimentation

Raccordement de l'antenne

Déplacez l'antenne tout en écouteant la radio pour couver la meilleure position de réception. Utilisez une punaise ou quelques chose de similaire pour accrocher le fil de l'antenne FM interieure au mur.

Raccordement au réseau

Connectez cet apparéil au réseau à l'aide du LAN filaire ou du Wi-Fi (LAN sans fil). Vous pouvez profiter des fonctionnalités réseau comme la radio Internet, Music Server et AirPlay en connectant l' apparéil au réseau. Si vous vous connectez par LAN filaire, raccordez un cable Ethernet au port NETWORK comme montré sur l'illustration. Pour vous connecter par Wi-Fi, après avoir sélectionné "Wireless" dans "3. Connexion au réseau" ( P23) de la Initial Setup, SéLECTIONNZ la méthode de réglage désirée et suivez les instructions à l'écran pour configurer la connexion.

Branchement du cordon d'alimentation

Cet apparéil dispose d'un cordon d'alimentation amovible.
Branchez le cordon d'alimentation à la prise électrique après avoir effectué tous les autres raccordements.
Branchez le cordon d'alimentation à la prise AC IN de l'apparéil et à la prise électrique. Débranchez toujours la prise électrique en premier lorsque vous retirez le cordon d'alimentation.

Voupez couze trover le selector de tension sur le panneau arriere des modetes intégrant plusieurs niveaux de tension électric. Veuillez régler la tension électric correspondant à votre pays ou région.

Avant de changer la tension électricque, débranche le cordon d'alimentation. Utilisez un tourevis de taille moyenne pour actionner le sélecteur de tension.

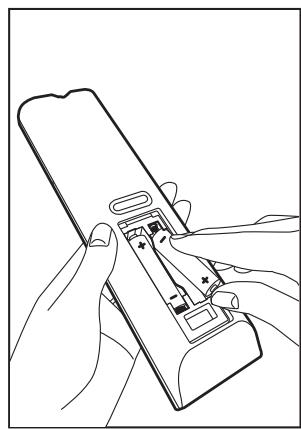

Étape 7 : Mise sous tension & Configuration initiale

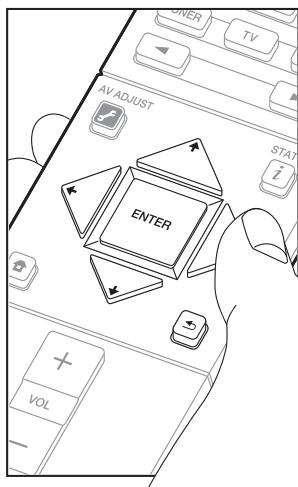

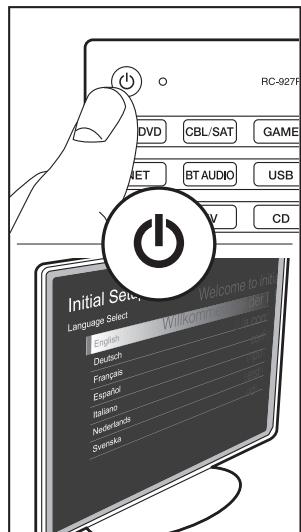

Pour refaire la Initial Setup

Réglez l'entrée du téléviseur sur celle assignée à l'appareil.

Lorsque vous mettez en marche l'appareil pour la première fois, la Initial Setup s'affiche automatiquement sur le téléviseur pour vous permettre d'effectuer les réglages nécessaires au démarrage en utilisant des commandes simples en suivant le guide à l'écran.

• Si vous interrompez la procédure en cours ou si vous désirez modifier un réglage effectué lors de la Initial Setup, appuyez sur la touche de la télécommande, Sélectionnéz "System Setup" - "Miscellaneous" - "Initial Setup" depuis Home, et appuyez sur ENTER.

: Retour

1. MCACC automatique intégrale

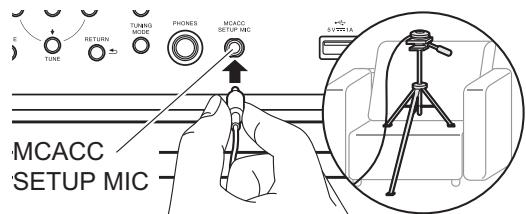

Positionnez le microphone de configuration d'enceinte fourni sur la position d'écoute, mesure les tonalités de test émises par les enceintes, l'appareil règle alors automatiquement le niveau de volume optimal pour chaque enceinte, les fréquences de croisement, et la distance depuis la position d'écoute. Ceci active également la correction de la déformation causée par l'environnement acoustique de la piece.

• Pourmettre un microphone de configuration d'enceinte sur un trépied, consultez l'illustration pour leMETRE en place.
• Reglez le volume du caisson de basse à plus de la moitié.
• Le calibrage prend entre 3 et 12 minutes. Les enceintes émettent la tonalité de test à haut volume durant les mesures, soyez donc prudent avec votre entourage. Gardez la pierce aussi silencieuse que possible lors des mesures.
• Si "Reverse Phase" s'affiche, vérifie si vous n'avez pas inversé les pôles (+/−) des enceintes. Meme si les branchements sont corrects, "Reverse Phase" peut s'afficher à cause de ce qui entoure les enceintes, mais ceci n'a peu effet sur le calibrage donc vous pouvez sélectionner "Next".
• Si cet apparéil n'est soudainement plus alimenté, les fils se trouvant à l'intérieur des cables peuvent avoir touché le panneau arrêté ou d'autres fils et déclenché le circuit de protection. Entortillez une nouvelle fois correctement les fils et vérifie qu'ils ne dépassent pas des bornes d'enceinte lors du branchement.

2. Connexion de la source

Vérifiez que chaque source d'entrée est correctement raccordée. Suivez le guide, Sélectionnez l'entrée que vous désírez vérifier, démarrez la lecture sur le lecteur sélectionné, et vérifie que les images apparaissent sur le télévisuer et que le son est lu.

3. Connexion au réseau

Configurez la connexion Wi-Fi avec un point d'accès tel qu'un routeur LAN sans fil. Il existe les deux méthodes de connexion au Wi-Fi suivantes :

"Scan Networks": Recherche un point d'accès depuis cet apparéil. Récupérez le SSD du point d'accès au préalable.

"Use iOS Device (iOS7 or later)": Partagez les paramètres Wi-Fi du dispositif iOS avec cet apparéil.

Si vous sélectionnez "Scan Networks", il y a deux choix de méthode de connexion supplémentaires. Vérifiez ce qui suit :

"Enter Password": Saisissez le mot de passer (ou clé) du point d'accès à connecter.
- "Push Button": Si le point d'accès a une touche de connexion automatique, vous pouvez vous connecter sans saisir de mot de passer.
- Si le SSID du point d'accès ne s'affiche pas, alors dans la liste des SSID, Sélectionnez "Other..." avec les touches du curseur de la télécommande et appuyez sur ENTER, puis suivez les instructions à l'écran.

Saisie clavier

Pour permuter entre les majuscules et les minuscules, sélectionnez "A/a" sur l'écran et appuyez sur ENTER. Pour désir de masquer le mot de passer par des " * " ou de l'afficher textuellement, appuyez sur la touche +Fav de la télécommande. Appuyez sur CLEAR pour supprimer tous les caractères saisis.

• Un écran de confirmation vous demandant d'accepter la politique de confidentialité s'affiche pendant la configuration du réseau. Sélectionnez "Yes" et appuyez sur ENTER pour accepter.

4. Configuration Multi Zone

Effectuez ces réglages pour pouvoir profiter de la réserve et du son dans une autre piece que la piece principale (ZONE 2/ZONE 3).

Sélectionnez "Using AV Receiver" en raccordant des enceintes dans une piece différente. Sélectionnez "with External Premain Amplifier" en raccordant l'amplificateur principal dans une piece différente. Sélectionnez "with External Power Amplifier" en raccordant un amplificateur de puissance.

Si vous allez raccorder un téléviseur dans une piece différente (ZONE 2), alors lorsque "Would you be using TV in 2nd room?" s'affiche, Sélectionnez "Yes".

5. Audio Return Channel

Si vous avez raccordé un téléviseur qui prend en charge la fonctionnalité ARC, sélection "Yes". Le paramètre ARC de cet apparéil s'active et vous pouvez écouter le son du téléviseur via cet apparéil.

• Si vous scélectionnez "Yes", la fonction HDMI CEC s'active et la consommation d'énergie augmente durant la veille.

Configuration HDMI

HDMI CEC

Effectuez ce réglage pour activer la fonctionnalité de contrôle des dispositifs conformes avec la norme CEC. Ceci est automatiquement activé si vous avons scélélectionné "Yes" dans "5. Audio Return Channel" de la Initial Setup. Appuyez sur la touche de la télécommande pour régler "System Setup" - "Hardware" - "HDMI" - "HDMI CEC" sur "On" sur l'écran du téléviseur. Active également la fonctionnalité de contrôle CEC sur le dispositif CEC que vous avez raccordé.

HDMI Standby Through

Meme si cet apparéil est en veille, les signaux entrant depuis les apparéils AV sont transmis au téléviseur.

• "Auto" / "Auto (Eco)": Sélectionnez l'un de ces paramètres si vous avec raccordé des apparèils AV conformes à la norme CEC. Indépendamment du sélecteur d'entrée sélectionné immédiatement avant le passage de l'appareil en voille, vous pouze transmettre les signaux entrant depuis les apparèils AV au téléviseur. Sélectionnez "Auto (Eco)" si le téléviseur est également conforme CEC. Vous pouze réduire la consommation d'énergie en mode voille.
• Noms du sélecteur d'entrée pour "BD/DVD", etc.:
• Vous pouvez transmettre les signaux entrant depuis le sélecteur d'entrée sélectionné au TV. Il peut être sélectionné lorsque "HDMI CEC" est paramétré sur "Off".
• "Last": Vous pouvez transférer les signaux entrant du sélecteur d'entrée immédiatement sélectionné avant la mise en voille de l'appareil. Il peut être sélectionné lorsque "HDMI CEC" est paramétré sur "Off".

Pour quitter les réglages, appuyez sur .

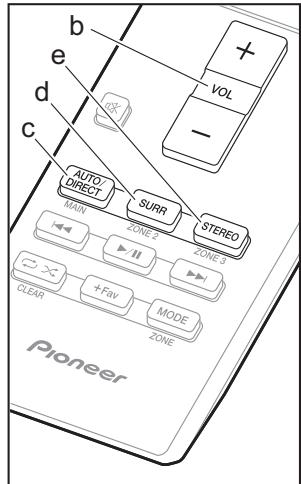

Lecture de base

Lecture d'un appeareil AV

1. Reglez l'entrée du téléviseur sur cette assignée à l'appareil.
2. Appuyez sur le selecteur d'entrée (a) de la télécommande portant le même nom que la prise à laquelle vous avez raccordé le lecteur pour changer l'entrée.

Par exemple, appuyez sur la touche BD/DVD pour dire le lecteur raccordé à la prise BD/DVD.

• Appuyez sur TV pour écouter le son du télévisueur. Pour l'appareil raccordé aux prises STRM BOX, AUX, ou PHONO, appuyez sur les touches «▶» pour changer l'entrée.
  Lorsque la fonction de liaison CEC marche, l'entrée change automatiquement si vous avez raccordé un téléviseur et un lecteur conformes CEC à cet apparéil à l'aide d'un raccordement HDMI.

• Démarrez la lecture sur le lecteur.

• Utilisez VOL + / - (b) pour regler le volume.

Lorsqu'un télévisueur est raccordé à la prise HDMI OUT SUB

Appuyez sur la touche f de la télécommande pour afficher le AV Adjust et reglez "Other" - "HDMI Out" sur "SUB" ou "MAIN+SUB".

Mode d'ecoute

Cet apparéil est équipé de plusieurs modes d'écoute. Pour plus de détails sur les modes d'écoute, voir le mode d'emploi avancé. Cette section présente les modes les plus populaires.

Touche AUTO/DIRECT (c)

Appuyez plusieurs fois et les modes d'écoute adaptations au signal d'entrée commutent entre

"Auto Surround", "Direct", et "Pure Direct".

Après en avoir sélectionné un, "Auto Surround" (ou "Direct" ou "Pure Direct") s'affiche sur l'afficheur de l'appareil principal, puis le mode d'écoute sélectionné automatiquement (Dolby Digital pour les signaux d'entrée multicanaux, Stereo pour les signaux entrant sur 2 voies, etc.) s'affiche.

Le mode "Direct" coupe certaines fonctions qui peuvent affecter la qualité du son, comme les commandes de tonalité, ce qui vous fera profiter d'une qualité sonore encore meilleure. Le mode "Pure Direct" coupe plusieurs fonctions qui peuvent affecter la qualité du son, vous aurez ainsi une reproduction plus fidèle du son original. Dans ce cas, le réglage d'enceinte par MCACC est désactivé.

• En fonction du signal entrant et de la configuration de l'enceinte, peuvent être automatiquement sélectionnés les modes Dolby Surround et DTS Neural:X qui étendent les signaux d'entrée 2 canaux et 5.1 aux format 11 maximum.

Touche SURR (d)

Vous pouvez selectionner plusieurs modes d'écoute selon voitre goût. Il y a les modes Dolby Digital, DTS-HD Master Audio, et Stereo que vous pouvez désirer selon le signal en entrée, ou les modes Dolby Surroundé DTs Neural:X qui étendent les signaux d'entrée 2 canaux et 5.1 aux format 11 maximum. Vous pouvez également bénéficier des modes surround des originaux comme les modes Ext.Stereo et Drama.

Touche STEREO (e)

Vou pouvez selectionner le mode "Stereo" pour dire qu'enquête depuis les enceintes avant et le caisson de basse.

Le mode d'écoute que vous avez sélectionné en dernier pour la source est gardé en mémoire pour chacune des touches AUTO/DIRECT, SURR et STEREO. Si le contenu que vous lisze n'est pas pris en charge par le mode d'écoute que vous avez sélectionné en dernier, le mode d'écoute normal pour le contenu en question est automatiquement sélectionné.

Appuyez plusieurs fois sur i (f) pour changer l'afficheur de l'appareil principal dans cet ordre :

BD×DVD -42.0

Mode d'écoute

Dolby D

Format du signal

Dolby D 5.1

Source d'entrée & volume

L'affichage change au bout de quelques secondes.

Échantillonnage de la fréquence

f34 48kHz

Résolution du signal d'entrée

1080F/60 16:9

Fonctions réseau

Services réseau

1. Reglez l'entrée du téléviseur sur cette assignée à l'appareil.

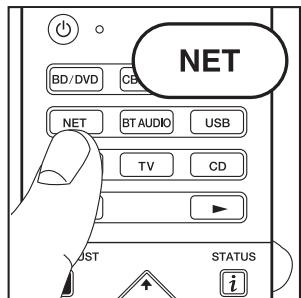

2. Appuyez sur NET pour afficher l'écran de la liste des services réseau.

1. Sélectionnez l'élement à l'aide des touches du curseur de la télécommande et appuyez sur ENTER pour valider votre sélection (a). Pour revenir sur l'écran précédent, appuyez sur (b).

Radio Internet

Lorsque cet apparéil est connecté au réseau, vous pouvez écouter Tuneln ou d'autres services de radio Internet préenregistrés. ÀpRES avoir sélectionné le service désiré, suivez les instructions à l'écran, en utilisant les touches du curseur pour sélectionner les stations de radio et les programmes, puis appuyez sur ENTER pour écouter. La lecture démarre lorsque le tampon affiche 100% .

Music Server

Vous pouvez dire les fichiers de musique présents sur les ordinateurs ou dispositifs NAS du réseau domestique connectés au même réseau que cet apparéil. Sélectionnez le serveur avec les touches du curseur, Sélectionnez le fichier musical désiré et appuyez sur ENTER

pour lancer la lecture. La lecture démarre lorsque le tampon affiche 100% .

• Cet apparéil est compatible avec Windows Media® Player 11 ou 12, les serveurs réseau ou les NAS compatibles avec la fonctionnalité réseau domestique. Vous doivent effectuer certains régliages au préalable pour utiliser Windows Media® Player 11 ou 12. Activez la diffusion en flux pour ce lecteur dans Windows Media® Player. Pour plus de détails, consultez le mode d'emploi avanté.

Remarques :

• Les services reseau peuvent etre selectionnées une fois que le reseau demarre même sils ne pouvaient pas etre selectionnés au préalable.
• La fonctionnalité peut être introduite par des mises à jour du micrologiciel et les services des fournisseurs de service pouraient cesser et le contenu doivent être indisponible à l'avenir. De plus, les services disponibles peuvent varier en fonction de la vente lieu de résidence.

USB

Lisez des fichiers musicaux sur un pérophérique de stockage USB. ÀpRES avoir branché le pérophérique de stockage USB au port USB situé à l'avant de l'appareil, appuyez sur la touche USB de la télécommande. Sélectionnez le dossier de votre choix ou un fichier musical avec les curses de la télécommande et appuyez sur ENTER pour confirmer et commercer la lecture.

• Cette commande n'est pas garantie pour tous les péripériques de stockage USB.
• Cet apparéil peut utiliser les périhériques de stockage USB conformes à la norme USB MSC. L' apparéil est également compatible

avec les périhériques de stockage USB utilisant les formats de système de fichier FAT16 ou FAT32.

AirPlay

Vous pouvez profiter à distance des fichiers musicaux présents sur un iPhone®, iPod touch®, ou un iPad® connecté au même point d'accès que cet apparéil.

• Mettez à jour la version OS de votre périphérique iOS.
• Connectez le dispositif iOS au point d'accès.
• Appuyez sur NET.
• Touchez l'icone AirPlay préSENT dans le centre de contrôle du dispositif iOS et Sélectionnez cet apparéil dans la liste des dispositifs affichée, puis touchez "Done".

• Lisez les fichiers musicaux sur le dispositif iOS.

• La fonctionnalité Network Standby est active par défaut, donc lorsque vous effectuez les étapes 3 et 4 ci-dessus, cet apparéil se met automatiquement en marche et l'entrée passée sur "NET". Pour réduire la quantité d'énergie consommée en mode veille, appuyez sur la touche de la télécommande, puis dans le Home affché, réglez "System Setup" - "Hardware" - "Power Management" - "Network Standby" sur "Off".

• À cause des caractéristiques de la technologie sans fil AirPlay, le son produit par cet apparéil peut être légèrement en retard par rapport au son lu par le péripérique compatible AirPlay.

Vous pouvez également dire des fichiers musicaux sur l'ordinateur avec iTunes (Ver. 10.2 ou ultérieure). Avant d'effectuer cette action, vérifie que cet apparéil et l'ordinateur sont connectés au même réseau, puis appuyez sur la touche NET de cet apparéil. Ensuite, cliquez sur l'icône AirPlay dans iTunes, Sélectionnez cet apparéil dans la liste des dispositifs affichée et démarrez la lecture d'un fjichier musical.

Lecture BLUETOOTH®

Jumelage

1. Lorsque vous appuyez sur BT AUDIO de la télécommande, "Now Pairing..." apparait sur l'afficheur de l'appareil et le mode appairage s'active.

Now Pairing.

1. Activez (mettez en marche) la fonction BLUETOOTH du dispositif compatible BLUETOOTH, puis selectionnez cet apparéil parmi les dispositifs affichés. Si un mot de passer est requis, saisissez "0000".

2. Pour connecter un autre dispositif compatible BLUETOOTH, appuyez sur BT AUDIO jusqu'à ce que "Now Pairing..." s'affiche, puis effectuez l'étape 2 cédessus. Cet apparéil peut mémoriser les données de 8 périphériques appairés.

3. La zone de couverture est de 48 pieds (15 mètres).
   Notez que la connexion n'est pas toujours garantie avec tous les périhériques compatibles BLUETOOTH.

Écouter

1. Lorsque cet apparéil est en marche, connectez le périphérique compatible BLUETOOTH.
2. Le selector d'entrée de cet apparéil passera automatiquement sur "BT AUDIO".
3. Lisez la musique. Augmentez le volume du périphérique compatible BLUETOOTH jusqu'à un niveau correct.
4. À cause des caractéristiques de la technologie sans fil BLUETOOTH, le son produit par cet apparéil peut être légèrement en retard par rapport au son lu par le périhérique compatible BLUETOOTH.

Autres

Écoute de la radio

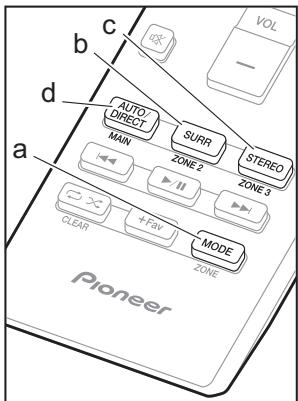

1. Appuyez plusieurs fois sur la touche TUNER (a) de la télécommande pour sélectionner "AM" ou "FM" sur l'afficheur.
2. Appuyez sur la touche MODE (c) de la télécommande pour que "TunMode: Auto" soit visualisé sur l'afficheur.
3. Lorsque you appuyez sur les touches / du curseur (b) de la télécommande, la syntonisation automatique démarre et la recherche s'arrête lorsqu'une station est trouvée. Lorsqu'une station de radio est syntonisée, le témoin "TUNED" s'allume sur l'afficheur.

Vous pouvez prerégler jusqu'à 40 stations.

1. Recherche la station AM/FM que vous voulez<mémoriser.
2. Appuyez sur la touche +Fav (d) de la télécommande pour que le numéro de préRéglage clignote sur l'afficheur.
3. Pendant que le numéro de prépréglage clignote (environ 8 secondes), appuyez plusieurs fois sur les touches du curseur (b) de la télécommande pour selectionner un numéro entre 1 et 40.
4. Appuyez de nouveau sur la touche +Fav (d) de la télécommande pour memoriser la station. Lorsqu'il est enregistré, le numéro de préréglage s'arrête de clignoter. Pour selectionner une station de radio prérégée, appuyez sur les touches / du curseur (b) de la télécommande.
5. Pour supprimer une station préréglee, appuyez sur les touches / du curseur (b) de la télécommande pour selectionner le numero de préréglage que vous désirez supprimer, appuyez sur la touche +Fav (d) de la télécommande, puis appuyez sur la touche CLEAR (e) pendant que le numero de préréglage clignote. Lors de la suppression, le nombre sur l'écran s'eteint.

Réglage du pas de fréquence

Appuyez sur la touche de la télécommande pour sélectionner "System Setup" - "Miscellaneous" - "Tuner" - "AM/FM

Frequency Step" ou "AM Frequency Step" et scélectionné le pas de fréquence de votre zone. Notez que lorsque ce paramètre est modifié, toutes les radios préréglées sont supprimées.

Multizone

Lecture

1. Passe la télécommande sur le mode servant à contrôler la ZONE 2 ou la ZONE 3.

Pour passer sur le mode servant à contrôler la ZONE 2, appuyez sur la touche MODE (a) de la télécommande, tout en appuyant sur la touche ZONE 2 (b) pendant 3 secondes ou plus jusqu'à ce que le témoin à distance clignote deux fois.

Pour passer sur le mode servant à contrôler la ZONE 3, appuyez sur la touche MODE (a) de la télécommande, tout en appuyant sur la touche ZONE 3 (c) pendant 3 secondes ou plus jusqu'à ce que le témoin à distance clignote trois fois.

Pour passer de nouveau la télécommande sur le mode de contrôle de la pièce principale : Tout en appuyant sur MODE (a) de la télécommande, appuyez sur MAIN (d) pendant 3 secondes ou plus jusqu'à ce que le témoin à distance clignote une fois.

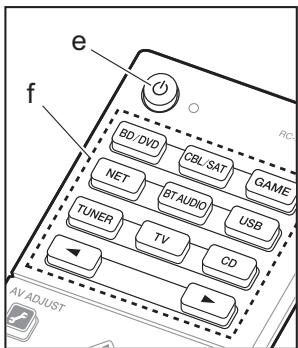

1. Pointez la télécommande vers l'appareil principal et appuyez sur (e).

"Z2" ou "Z3" s'allume sur l'afficheur de l'appareil principal.

1. Appuyez sur le sélectiond'entrée (f) de l'entrée à tire dans l'autre piece. Sur l'appareil principal, après avoir appuyé plusieurs fois sur ZONE CONTROL pour faire apparaitre "Z2" ou "Z3" sur l'afficheur dans les 8 secondes qui suivent, tournez la molette INPUT SELECTOR pour sélectionner l'entrée à tire dans l'autre piece.

2. Vous ne pouvez pas sélectionner des entrées différentes pour la piece principale et l'autre piece avec le sélection d'entrée "NET" ou "BT AUDIO" ou "USB". Si vous avez "NET" sélectionné dans la piece

principal et vous selectionnez "USB" dans l'autre piece, la piece principale passée à "USB". Vous ne pouvez pas selectionner de stations différentes pour la piece principale et l'autre piece avec la radio AM/FM.

• Les signaux audio DSD et Dolby TrueHD ne sont pas produits vers la ZONE 2/ZONE 3 si Sélectionnés avec le sélecteur d'entrée "NET", "USB".

• Pour régler le volume de l'amplificateur de puissance situé dans une piece différente ou l'enceinte ZONE, utilisez la touche VOL+/- de la télécommande. Pour contrôler avec l'appareil principal, appuyez plusieurs fois sur ZONE CONTROL pour faire apparaitre "Z2" ou "Z3" sur l'afficheur, et dans les 8 secondes, réglez avec la molette MASTER VOLUME.

• Les informations d'un périphérique raccordé peuvent s'afficher sur l'écran du téléviseur situé dans une piece différente. Appuyez sur la touche i pendant que la télécommande est sur le mode servant à contrôler la ZONE 2.
• La consommation électrique en mode veille augmente lorsque la fonction multizone est en cours d'utilisation.

Pour désactiver la fonction

Appuyez sur la touche de la télécommande durant le mode servant à contrôler la ZONE 2 ou ZONE 3.

Lecture uniquement dans la ZONE 2 ou ZONE 3

Si vous mettez l'appareil en mode veille pendant une lecture multizone, le témoin Z2 ou Z3 est grisé et le mode de lecture bascule sur la lecture dans une autre piece uniquement. Activer la ZONE 2/ZONE 3 tandis que cet apparéil est en veille réglera le mode lecture sur le même paramètre.

MULTI-ZONE MUSIC

Si vous appuyez sur MULTI-ZONE MUSIC alors que la lecture est en cours dans la pièce principale, le MULTI-ZONE MUSIC s'active, "Z2" et "Z3" s'allument au même moment sur l'afficheur et les sources de lecture de toutes les pièces sont appliquées à la même source à la fois.

• Les sources pouvant être lues en ZONE 2 peuvent être

lues dans toutes les pieces.

• Cette fonction ne peut pas être utilisée si des écouteurs sont branchés ou si le son est émis par les haut-parleurs du téléviseur.

Réglages

Des réglages sont nécessaires dans la Initial Setup, "4. Configuration Multi Zone" (→P23) pour utiliser la fonctionnalité multizone. Pour vérifier le contenu des réglages, reférez-vous à ce qui suit, appuyez sur la touche de la télécommande, et vérifie dans "System Setup" dans le Home qui s'affiche.

• Lorsque vous avez raccordé un téléviseur dans une piece différente à l'aide d'un cable HDMI, avez-vous selectionné "Use" dans "Input/Output Assign" - "TV Out/OSD" - "Zone2 HDMI"?
• Lorsque vous lisze le son provenant d'un apparéil AV situé dans une piece différente raccordé à l'aide d'un cable HDMI, avez-vous sélectionné "Use" dans "Input/Output Assign" - "TV Out/OSD" - "Zone2 HDMI" ?
• Lorsque vous avez raccordé des enceintes situées dans une piece différente à l'aide d'un cable d'enceinte, avez-vous sélectionné "Zone 2" ou "Zone 2/Zone 3" dans "Speaker" - "Configuration" - "Zone Speaker"?
• Lorsque vous avez raccordé un amplificateur de puissanceitué dans une piece différente à l'aide d'un cable audio analogique et que vous avez voulu contrôler le volume avec cet apparéil, avez-vous sélectionné "Variable" dans "Multi Zone" - "Zone 2" ou "Zone 3" - "Output Level"?

AV Adjust

En appuyant sur la touche f de la télécommande durant la lecture, vous pouvez regler les parametes fréquement utilisés, comme le basculement des enceintes et la qualité du son, à l'aide des menus à l'écran. Sélectionnez l'élement grâce aux curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection. Pour revenir sur l'écran précédent, appuyez sur . Notez qu'il n'y a peu affichage sur l'écran du téléseur lorsque le/selecteur d'entrée est sur "CD", "TV", "PHONO", "FM", ou "AM", suivez donc l'affichage de l'appareil principal durant les opérations.

"Ton": Il est possible d'améliorer ou de modifier les basses et les aiguès des enceintes avant.

"Other": Vous permet d'effectuer de nombreux réglages.

"Sound Delay": Si la video est en retard sur le son, vous pouvez retarder le son pour compenser l'écart.
"Sound Retriever": Améliore la qualité du son compressé.
"Speakers": Vous pouvez basculer sur la sortie des enceintes A/B.
- "HDMI Out": Vous permet de sélectionner la prise HDMI OUT pour reproductive les signaux video depuis "MAIN", "SUB", et "MAIN+SUB".

Home

Si vous appuyez sur sur la télécommande, le Home s'affiche et vous pouvez effectuer les réglages dans les divers menus. Sélectionnez l'élement grâce aux curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection. Pour returner à l'écran précédent, appuyez sur

"System Setup": Paramètres avances pour vous fournir une expérience encoreAMLLE.

"MCACC Pro": Configurez les enceintes automatiquement ou apportez les modifications souhaitées à l'égaliser.

"Network/Bluetooth": Définissez les paramètres de la connexion Wi-Fi ou les réglages relatifs au BLUETOOTH.

Lorsque l'appareil fonctionne de façon irrégulière

Essayez de redémarrer l'appareil

Redémarrer l'appareil peut l'aider à moins fonctionner. Pour redémarrer l'appareil, mettez-le en mode veille, après appuyez sur la touche (STANDBY/ON sur l'appareil principal pur au moins 5 secondes. (Les paramétres de l'appareil seront maintainus.) Si, même après le redémarrage de l'appareil, aucune amélioration n'est visible, essayez de débrancher et de rebrancher les cordons d'alimentation de l'appareil et de l'équipement raccordé.

Réinitialisation de l'appareil (ceci réinitialise les paramètres de cet apparéil sur leur valeur par défaut)

Si le redémarrage de l'appareil de règle pas le problème, réinitialiser l'appareil sur les réglages qu'il avait au moment de l'achat peut le résoudre. Si vous réinitialisez le statut de l'appareil, vos préférences seront réinitialisées à leurs valeurs par défaut. Notez-les avant de commencer l'opération de réinitialisation ci-dessous.

1. Tout en appuyant sur AUTO/DIRECT de l'appareil principal, appuyez sur la touche (S) STANDBY/ON de l'appareil principal.
2. "Clear" apparait sur l'afficheur et l'appareil se remet en vue. Ne débranchez pas le cordon d'alimentation avant que "Clear" disparaissé de l'afficheur.

Pour réinitialiser la télécommande, tout en appuyant sur la touche MODE, appuyez sur jusqu'à ce que le témoin à distance clignote deux fois (environ 3 secondes).

Lorsque le caisson de basse n'émet,aucun son

Si le réglage des enceintes avant est "Large" et que durant une entrée 2ch comme celle provenant d'un téléviseur ou de la musique, les éléments de la gamme des graves seront reproduits par les enceintes avant au lieu de l'etre par le caisson de basse. Si vous désirez plutôt que le caisson de basse les reproduise, effectuez l'un des réglages suivants.

1. Reglez les enceintes avant sur "Small".
   Les éléments de la gamme des graves seront produits par le caisson de basse au lieu de l'être par les enceintes avant. Nous ne vous conseillons pas ce changement si vos enceintes avant ont une bonne aptitude à reproduire la gamme des graves.
2. Changez "Double Bass" pour "On".

Les éléments de la gamme des graves seront produits par les enceintes avant ainsi que par le caisson de baisse. Ceci pourrait creer trop de graves. Si cela arrive, n'effectuez pas ce changement ouCHOISSEZ l'options 1.

Consultez "Configuration système" — "Crossover" dans le mode d'emploi avancé pour avoir plus de détails.

Panneau frontal

1. Molette INPUT SELECTOR : Change l'entrée à dire.
2. Témoin MCACC PRO : Il s'allume quand vous avez activé le mode de réglage d'enceinte par MCACC.
3. Témoin FL OFF: Il s'allume quand vous avez appuyé sur DIMMER plusieurs fois pour éteindre l'écran.
4. Touche INFO : Modifie l'information affichée.
5. Touche ZONE 2 ON/OFF: Active ou désactive la ZONE 2.
6. Touche ZONE 3 ON/OFF: Active ou désactive la ZONE 3.
7. Touche ZONE CONTROL ( P27)
8. Touche MULTI-ZONE MUSIC ( P28)
9. Afficheur ()P33
   10.Touche Mode d'ecoute ( P24)
10. Témoin NETWORK : Lorsque l'alimentation de l'appareil est activée, il s'allume si "NET" est sélectionné avec le selecteur d'entrée et que l'appareil est connecté au réseau. Si l'appareil est en mode veille, ici

s'allume quand les fonctions comme HDMI CEC et la veille réseau sont activées. Mais il ne s'allume pas lorsque ZONE 2/ZONE 3 est active.

1. Câpteur de la télécommande
2. Témoin WIRELESS : S'allume lorsque l'appareil est connecté au réseau sans fil.
3. Molette MASTER VOLUME
4. Touche STANDBY/ON
5. Touche ADJUST (AV Adjust) ( P28)
6. Touche HOME ( P29)
7. Touches du cursesur (touché TUNE†/ PRESET‡) et touche ENTER : Sélectionnez l'élément à l'aide des touches du curseur et appuyez sur ENTER pour confirmer votre sélection. En utilisant le TUNER, Sélectionnez la fréquence avec TUNE‡, ou sélectionné des stations prérégliées avec PRESET‡.

8. Touche RETURN: Permet à l'affichage de returner à son état précédent.

9. Touche TUNING MODE : Commute le mode de syntonisation.
   21.Prise PHONES:Un casque stereo avec une fiche standard (1/4 pouce ou 6,3 mm) est branché.
   22.Prise MCACC SETUP MIC ( P22)

10. Touche PHASE CONTROL: Ceci active ou désactive le Contrôle de phase qui corrige la perturbation de phase de la gamme des graves pour améliorer laasse.
11. Port USB : Un apparéil de stockage USB est connecté afin que les fichiers musicaux qu'il contient puissant être lus. Vous pouvez également fournir l'alimentation (maximum 5V/1A) aux périèresques USB avec un cable USB.
    25.Prise AUX INPUT HDMI ( P14)
12. Touche DIMMER : Vous pouvez régler la luminosité de l'afficheur sur quatre niveaux.
    27.Rabat avant

Panneau arrêté

SC-LX801

1. Prises COMPONENT VIDEO IN/OUT : Transfère les signaux videoo provenant d'un apparéil AV avec un cable videoo composante.
2. Prises ZONE 2/ZONE 3 PRE/LINE OUT : Sortie des signaux audio avec un cable audio analogue vers un amplificateur principal ou un amplificateur sous tension dans une autre piece (ZONE 2/ZONE 3). ()P19,20
3. Prises VIDEO IN : Entrée des signaux video composante AV avec un cable video analogue.
4. Prises AUDIO IN: Entrée des signaux audio provenant des apparèils AV avec un cable audio analogue.
5. Prises HDMI IN : Transmet les signaux video et les signaux audio avec un cable HDMI raccordé à un apparéil AV.
6. Borne SIGNAL GND: Le fil de terre de la platine disque est branché.
7. Prises HDMI OUT : Transmet les signaux video et les signaux audio avec un cable HDMI raccordé à un écran

comme un téléviseur ou un projecteur.

1. Port NETWORK : Pour se connecter au réseau à l'aide d'un cable Ethernet.
2. Prises DIGITAL AUDIO IN OPTICAL/COAXIAL: Entrée des signaux audio numérique provenant des TV ou des apparéils AV avec un cable optionné ou un cable coaxial numérique.
3. Antenne sans fil : Utilisée relevante pour la connexion Wi-Fi ou pour utiliser un périhérique compatible BLUETOOTH. L'illustration montre l'amplitude de déplacement de l'antenne sans fil. N'essayez pas de la déplacer au-delà de cette amplitude car vous pourraitiez la casser.
4. AC IN: Le cordon d'alimentation fourny est branché.
5. Port RS-232C : Pour la connexion au système de commande de la maison.
   13.Port IR IN/OUT : Vous permet de connecter un kit de

1. Prises 12V TRIGGER OUT A/B: Vous permet de connecter un apparéil doté d'une prise d'entrée de déclenchement 12V pour permettre le fonctionnement de la liaison entre le périhérique et l'apparéil.
2. Borne ANTENNA AM LOOP/FM UNBAL 75Ω : Les antennes fournies sont connectées.
3. Bornes SPEAKERS: Raccordez les enceintes avec les câbles d'enceinte. (Les modèles nord-américains sont compatibles avec les fiches bananes.)
4. Prises SUBWOOFER PRE OUT: Connectez un caisson de basse sous tension avec un cable pour caisson de basse. Il est possible de raccorder jusqu'à deux caissons de basse sous tension. Vous pouvez régler le volume de 2 caissons de basse sous tension à des niveaux différents.
5. Prises PRE OUT : Raccordez un amplificateur de puissance.

SC-LX701

1. Prises COMPONENT VIDEO IN/OUT : Transfère les signaux video provenant d'un apparéil AV avec un cable video composante.
2. Prises ZONE 2/ZONE 3 PRE/LINE OUT : Sortie des signaux audio avec un cable audio analogue vers un amplificateur principal ou un amplificateur sous tension dans une autre piece (ZONE 2/ZONE 3). (→P19, 20)
3. Prises VIDEO IN : Entrée des signaux video composante AV avec un cable video analogue.
4. Prises AUDIO IN: Entrée des signaux audio provenant des apparèils AV avec un cable audio analogue.
5. Prises HDMI IN : Transmet les signaux video et les signaux audio avec un cable HDMI raccordé à un apparéil AV.
6. Borne SIGNAL GND: Le fil de terre de la platine disque est branché.
7. Prises HDMI OUT : Transmet les signaux video et les signaux audio avec un cable HDMI raccordé à un écran

comme un téléviseur ou un projeteur.

1. Port NETWORK : Pour se connecter au réseau à l'aide d'un cable Ethernet.
2. Prises DIGITAL AUDIO IN OPTICAL/COAXIAL: Entrée des signaux audio numérique provenant des TV ou des apparéils AV avec un cable optionné ou un cable coaxial numérique.
3. Antenne sans fil : Utilisée relevante pour la connexion Wi-Fi ou pour utiliser un périhérique compatible BLUETOOTH. L'illustration montre l'amplitude de déplacement de l'antenne sans fil. N'essayez pas de la déplacer au-delà de cette amplitude car vous pourriez la casser.
4. AC IN: Le cordon d'alimentation fourni y est branché.
5. Port RS-232C : Pour la connexion au système de commande de la maison.
6. Borne ANTENNA AM LOOP/FM UNBAL 75Ω : Les

antennes fournies sont connectées.

14.Port IR IN/OUT : Vous permet de connecter un kit de télécommande multi-piece.
15. Prises 12V TRIGGER OUT A/B: Vous permet de connecter un apparéil doté d'une prise d'entrée de déclenchement 12V pour permettre le fonctionnement de la liaison entre le périhérique et l'apparéil.
16. Bornes SPEAKERS: Raccordez les enceintes avec les câbles d'enceinte. (Les modèles nord-américains sont compatibles avec les fiches bananes.)
17. Prises SUBWOOFER PRE OUT: Connectez un caisson de basse sous tension avec un cable pour caisson de basse. Il est possible de raccorder jusqu'à deux caissons de basse sous tension. Vous pouvez régler le volume de 2 caissons de basse sous tension à des niveaux différents.
18. Prises PRE OUT : Raccordez un amplificateur de puissance.

Télécommande

1. Touche 日 : Permet la mise en marche ou en veille de l'appareil.
2. Sélecteurs d'entrée : Sélectionnez l'entrée à litre. Utilisez les touches du point 3 pour sélectionner "STRM BOX", "AUX", ou "PHONO".
3. Touches : La source d'entrée lue change chaque fois que vous appuyez sur l'une de ces touches.
4. Touche (AV ADJUST): Vous pouvez effectuer des réglages commun sur l'écran du téléviseur. ( P28)
5. Touches du curseur et touche ENTER : Sélectionnez l'objet à l'aide des touches du curseur et appuyez sur ENTER pour confirmer votre sélection.
6. Touche : Affiche le Home. (→P29)
7. Touches volume : Vous permet d'ajuster le volume. Cette touche permet également l'annulation de la mise en sourdine.
8. Touche : Mise temporaire de l'audio en sourdine. Appuyez de nouveau pour annuler la mise en sourdine.
9. Touches LISTENING MODE : Permet de selectionner le mode d'écoute. ( P24) Touches MAIN/ZONE 2/ZONE 3 : Contrôle la fonction multi-zone. ( P27)
10. Touches Lecture : Vous pouvez démarrer la lecture du Music Server ou de l'USB.
11. Touche : Vous pouvez démarrer la répétition de lecture ou la lecture aléatoire du Music Server ou de l'USB. Touche CLEAR: Supprime tous les caractères que vous avez saisis sur l'écran du téléviseur.
12. Touche i (STATUS): Modifie l'information affichée.
13. Touche : Permet à l'affichage de returner à son état précédent.
14. Touche MODE : Permute entre la syntonisation automatique et la syntonisation manuelle d'une station AM/FM.
15. Touche +Fav : Utilisé pour mémoriser les stations de radio AM/FM.

L'afficheur

Fr

1. S'allume lorsque vous utilisez le sélectiond'entrée "NET", "USB" indiquant que les commandes avec le curseur de la télécommande sont possibles sur les écrans montrant la liste des pistes, par exemple.
2. S'allume sous les conditions suivantes. Z2/Z3: Lorsque la ZONE 2/ZONE 3 est active.

: Lorsque raccordé par BLUETOOTH.
Lorsque connecté par Wi-Fi.

NET: Lorsque "NET" est sclectionné avec le sélecteur d'entrée et que l'appareil est connecté au réseau. Il clignotera si la connexion au réseau n'est pas correcte.

USB: Lorsque "USB" est sélectionné avec le sélecteur d'entrée et que l'appareil est racordé par USB et que le périphérique USB est sélectionné. Clignote si l'USB n'est pas correctement branché. HDMI : Lors de l'entrée des signaux HDMI et lorsque l'entrée HDMI est sélectionnée.

DIGITAL : Lors de l'entrée de signaux numériques et lorsque l'entrée numérique est sélectionnée.

1. S'allume en fonction du type de l'entrée des signaux audio numériques et du mode d'écoute.
2. S'allume sous les conditions suivantes.
   RDS (Modèles européens et asiatiques): Réception de la diffusion RDS.
   TUNED: Réception de la radio AM/FM.
   STEREO: Réception en FM stéreo.
   SLEEP: Lorsque la minuterie de veille est définie.
   AUTO STBY: Lorsque la fonction Auto Standby est activée.
3. Le système d'enceinte actuellément selectionné s'allume.
4. S'allume lorsqu'le casque audio est connecté.
5. Clignote lorsque le volume d'enceinte est en cours de réglage.
6. Affiche différentes informations sur les signaux d'entrée. Les caractères qui ne peuvent pas etre affichés sur cet appeareil sont replaceds par des astérisques ()
7. Il s'allume quand on regle le volume.
8. Affichage de l'Enceinte/Canal : Affiche le canal de sortie correspondant au mode d'écoute sélectionné.

Informations relatives à la licence et à la marque commerciale

DOLBY ATMOS

"Toutes les autres marques commerciales sont la propriété de leurs détenteurs

respectifs."

Par l'intermédiaire de cet apparéil, vous ave la capacité de vous connectez vers d'autres services ou sites internet qui échéappent au contrôle de toute société, qui a conçu, fabriqué ou distribué cet apparéil ainsi que ses filiales (collectivement, "Société"). Il n'y a pas de contrôle sur la nature, le contentu et la disponibilité de ces services. L'inclusion de liens n'implique pasforcément une recommandation ou un appui sur les opinions exprimées qu'illicontient.

Toutes les informations, le contenu et les services disponibles par l'intermédiaire de cet apparilienment à des tiers et sont protégés par des droits d'auteur, un brevet, une marque, et/ou par les lois sur la propriété intellectuelle applicables dans d'autres pays.

Les informations, le contentu et les services fournis par l'intermédiaire de cet apparéil sont uniquement pour toute utilisation personnelle et non commerciale. Toutes les informations, le contentu ou les services ne doivent pas été utilisés d'une autre manière que cette précédément approuvée par le propriété du contenu approprié ou par toute fournisseur de services.

Vous ne pouvez pas modifier, copier, republier, traduire, exploiter, creer des oeuvres dérivées, transférer, poster, transmettre, vendre ou distribuer d'aucune manière que ce soit toute information, contentu et services disponibles via cet apparéil, sauf autorisation expresse par le propriétaire des droits d'auteur, du brevet, de la marque commerciale, et/ou de la propriété intellectuelle concernée, y compris et sans limitation le propriétaire du contenu ou fournisseur de services.

INS CONTENUS ET SERVICES DISponibles VIA CET APPAREIL SONT FOURNIS EN "L'ETAT".

LA SOCIÉTÉ NE GARANTIT PAS L'INFORMATION, LES CONTENUS OU SERVICES AINSI FOURNIS EXPRESSEMENT OU IMPLICITEMENT ET À TOUTE FIN.

LA SOCIÉTÉ EXCLUT EXPRESSEMENT TOUTES GARANTIES, EXPRESSSES OU TACITES, Y COMPRIS SANS TOUTEFOIS S'Y LIMITER, LES GARANTIES DE TITRE, DE NON-INFRACTION, DE QUALITE MARCHANDE OU D'APITUDE À N'IMPORTE QUELLA FIN.

La Société ne prend pas ni ne donne aucune garantie de quelque nature que ce soit, expresses ou tacite, quant à l'exhaustivité, la justesse, la validité, la légality, la fiabilité, la pertinence ou la disponibilité des informations, contenus ou services disponibles via cet apparil. La Société ne peut avoir de responsabilité, contractuelle ou dédictuelle, y compris en cas de négligence et de responsabilité de plein droit, en cas de dommages directs, indirects, spéciaux, accidentels ou consécutifs ou tout dommage resultant de, ou en lien avec toute information contenue, ou résultat de l'utilisation de tout contenu ou service par vous ou un tiers, même si la Société a été informée de la possibilité de tels dommages, la Société ne peut également être tenue responsable pour toute réclamation venant d'un tiers contre les utilisateurs de cet apparil ou un tiers.

En peu cas, la Société ne peut être tenue responsable pour, sans restreindre la portée générale de ce quiprecede, toute interruption ou suspension de toute information, contenus ou services disponibles via cet apparéel. La Société n'est pas non plus responsable du service client en ce qui concerne les informations, contenus et services disponibles via cet apparéel. Toutes questions ou requêtes pour un service concernant les informations, les contenus ou services doivent être adressées directement aux propriétaires de contenus et fournisseurs de services concernés.

Manual Básico

SC-LX801

SC-LX701

AV RECEIVER

Conexión

"Toutes les autres marques commerciales sont la propriété de leurs détenteurs

respectifs."

Register your product on / Enregistrez votre produit sur / Registre su produit en

http://www.pioneer.eu (Europe / Europe / Europa)

© 2016 Onkyo & Pioneer Corporation. Tous droits de reproduction et de traduction réservés.
