MVH-AV280BT - Autoradio PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio multimédia avec écran tactile
Marque	Pioneer
Modèle	MVH-AV280BT
Dimensions (DIN Chassis)	178 mm × 100 mm × 157 mm
Dimensions (DIN Nez)	188 mm × 118 mm × 17 mm
Poids	1,1 kg
Alimentation électrique	14,4 V CC (10,8 V à 15,1 V admissible)
Consommation maximale de courant	10 A
Taille d'écran	6,2 pouces (16:9)
Résolution d'écran	1 152 000 pixels (2400 × 480)
Puissance de sortie maximale	50 W × 4 canaux (4 Ω) ou 50 W × 2 + 70 W (subwoofer)
Bluetooth	Version 3.0, mains libres et audio
Radio	FM, MW, LW avec RDS
Lecteur USB	FAT16/32, jusqu'à 15 000 fichiers
Formats audio pris en charge	MP3, WMA, AAC, WAV
Formats vidéo pris en charge	MPEG-4, H.264
Formats image	JPEG, BMP
Entrée AUX	Oui (mini-jack AV)
Sortie préamplifiée	Oui (RCA, réglable)
Égaliseur	Graphique 5 bandes, courbes préréglées
Réglages audio	Balance, fader, subwoofer, filtre passe-haut, loudness
Fonction caméra de recul	Oui (entrée caméra, réglage polarité)
Entretien et nettoyage	Essuyer avec un chiffon sec et doux ; ne pas utiliser de produits abrasifs
Sécurité	Verrouillage frein à main pour vidéo ; coupe-circuit en cas de court-circuit
Pièces détachées et réparabilité	Consulter un centre de service agréé Pioneer ; ne pas démonter soi-même
Informations générales	Notice complète téléchargeable ; compatibilité iPod/iPhone

FOIRE AUX QUESTIONS - MVH-AV280BT PIONEER

Comment connecter mon téléphone en Bluetooth ?

Activez le Bluetooth sur votre téléphone, puis sur l'autoradio allez dans le menu Bluetooth, touchez Connexion puis sélectionnez votre téléphone dans la liste. Si le code PIN est demandé, entrez 0000 par défaut.

Pourquoi la vidéo ne s'affiche-t-elle pas en roulant ?

Pour des raisons de sécurité, la lecture vidéo est désactivée lorsque le véhicule roule. Assurez-vous que le frein à main est serré et que le fil de détection est correctement branché. Stationnez-vous dans un endroit sûr pour regarder des vidéos.

Comment régler l'égaliseur audio ?

Allez dans le menu Audio puis Égaliseur graphique. Vous pouvez choisir parmi les courbes préréglées (S. Bass, Puissant, Naturel, etc.) ou personnaliser les 5 bandes de fréquences (100 Hz à 8 kHz) avec un gain de ±12 dB.

Quels formats USB sont compatibles ?

Le système lit les fichiers MP3, WMA, AAC, WAV pour l'audio, MPEG-4 et H.264 pour la vidéo, et JPEG/BMP pour les images. La clé USB doit être formatée en FAT16 ou FAT32.

Comment mémoriser des stations radio ?

Utilisez la fonction BSM (mémoire des stations) pour enregistrer automatiquement les 6 fréquences les plus puissantes. Sinon, syntonisez manuellement une station et maintenez enfoncé un des boutons de présélection (1 à 6) pour la mémoriser.

Que faire si l'écran tactile ne répond pas correctement ?

Vous pouvez recalibrer l'écran dans le menu Système > Étalonnage écran tactile. Arrêtez le véhicule en sécurité, serrez le frein à main, puis touchez les 4 coins de l'écran comme indiqué.

Comment utiliser la caméra de recul ?

Connectez une caméra compatible (ex: ND-BC8) à l'entrée vidéo. Dans le menu Système > Paramètres caméra, activez Entrée caméra et réglez la polarité. L'image s'affiche automatiquement en marche arrière.

Puis-je connecter un iPod ou un iPhone ?

Oui, via un câble USB spécifique (CD-IU201V ou CD-IU52 vendus séparément). Les modèles compatibles incluent iPhone 4 à 6, iPod touch, nano et classic. Consultez la notice pour la liste complète.

Comment réinitialiser l'autoradio en cas de dysfonctionnement ?

Utilisez le bouton RESET situé sur la façade (avec un stylo). Cela rétablit les réglages par défaut. Vous pouvez aussi débrancher la batterie du véhicule ou utiliser l'option Restaurer les paramètres dans le menu Système.

Quelle est la puissance maximale de sortie ?

La puissance maximale est de 50 W × 4 canaux (sous 4 Ω) ou 50 W × 2 + 70 W pour le subwoofer (sous 2 Ω). La puissance continue est de 22 W par canal (2 canaux en simultané).

MODE D'EMPLOI MVH-AV280BT PIONEER

Merci d'avoir acheté ce produit Pioneer. Veuillez lire attentivement ces instructions de façon à savoir comment utiliser votre modèle correctement. Après avoir terminé de lire les instructions, conservez ce document dans un endroit sûr pour consultation ultérieure.

Important

Les écrans fournis en exemple peuvent être différents des écrans réels, lesquels peuvent être modifiés sans préavis à titre d'améliorations des performances et des fonctions.

Précautions. 3

Consignes importantes de sécurité 3

Pour garantir une conduite en toute sécurité 3

Lors de l'utilisation d'un écran branché à V OUT. 3

Pour éviter l'épuisement de la batterie 4

Caméra de rétrovision 4

Manipulation du connecteur USB. 4

En cas d'anomalie 4

Notre site web 4

Protection du panneau et de l'écran LCD.....4

Remarques sur la mémoire interne 4

Commandes de base.....5

Vérifions les noms des composants et des fonctions 5

Télécommande 5

Branchement et débranchement d'un périphérique de stockage USB 5

Lors du premier démarrage 5

Comment utiliser les écrans. 6

Sources AV prises en charge 7

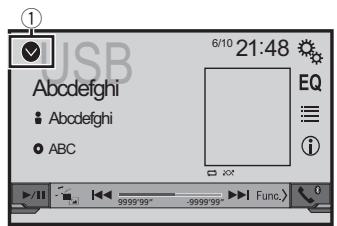

Sélection d'une source 7

Utilisation de l'écran tactile. 7

Enregistrement et raccordement d'un périphérique bluetooth

Affiche l'écran « Bluetooth »............8

Enregistrement de vos périphériques Bluetooth 8

Connexion manuelle d'un périphérique Bluetooth enregistré......8

Changement de visibilité 8

Saisie du code PIN pour la connexion sans fil Bluetooth. 8

Affiche les informations du périphérique 8

Effacement de la mémoire Bluetooth 9

Mise à jour du logiciel Bluetooth. 9

Affiche de la version du logiciel Bluetooth. 9

Téléphonie mains libres. 9

Afficher l'écran du Menu téléphone............10

Effectuer un appel. 10

Recevoir un appel 10

Modification des réglages du téléphone.....10

Remarque pour le téléphone main libre 11

Configuration pour iPod 11

Compatibilité avec l'iPod 11

Informations relatives aux connexions et fonctions 12

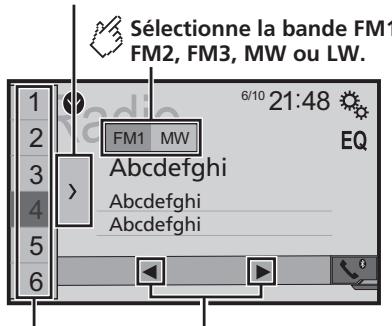

Radio 12

Procédure de départ 12

Mise en mémoire des fréquences de radiodiffusion les plus puissantes 12

Afficher l'écran « Paramètres radio » 12

Syntonisation des fréquences puissantes......13

Réglage du pas de synchronisation FM 13

Changement de qualité sonore du synthétiseur FM 13

Définir la recherche de fréquences alternatives. 13

Définir la recherche Auto PI 13

Limitation des stations aux programmes régionaux. 13

Réception des informations routières (TA)....13

Recevoir des actualités 13

Fichiers audio compressés 14

Procédure de démarrage 14

Sélection de fichiers dans la liste des nombres de fichiers 14

Changement du type de fichier multimédia...14

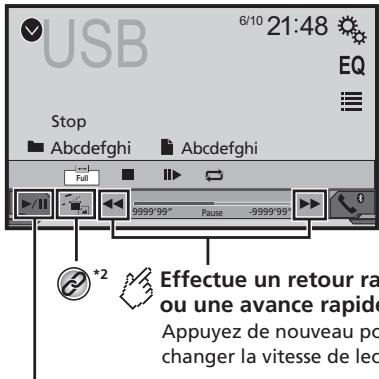

Fichiers vidéo compressés 15

Procédure de démarrage 15

Sélection de fichiers dans la liste des noms de fichiers 15

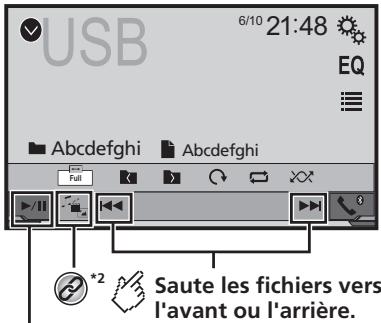

Fichiers images fixes

Procédure de démarrage 16

Sélection de fichiers dans la liste des noms de fichiers 16

Réglage de l'intervalle du diaporama 16

Ipod 17

Connexion de votre iPod 18

Procédure de départ 18

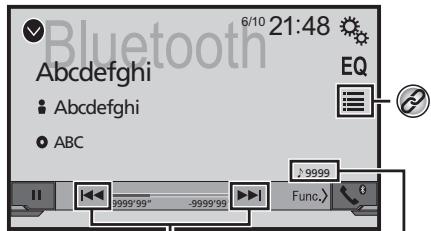

Sélection de sources de chansons ou de vidéos dans l'écran de liste de lecture. 18

Procédure de départ. 19

Sélection de fichiers dans la liste des noms de fichiers 19

Source aux. 19

Procédure de départ 19

Réglage du signal vidéo. 20

Paramètres du système 20

Affiche de l'écran de réglage « Système » 20

Activation de la source audio Bluetooth 20

Réglage du défilement continu 20

Réglage de la caméra de rétrovision. 20

Réglage de la caméra pour le mode Rear View. 21

Réglage du mode sans échec. 21

Sélection de la langue du système 21

Réglage du bip sonore 21

Réglage des positions de réponse de l'écran tactile (étalonnage de l'écran tactile).................................21

Régler le variateur. 21

Réglage de l'image 22

Affichage de l'écran de réglage « Audio ».....22

Réglage de l'équilibre avant-arrière et droite-gauche. 22

Réglage de l'équilibre sonore. 23

Ajustement des niveaux des sources. 23

Régler la correction physiologique 23

Utiliser la sortie du haut-parleur d'extrêmes graves...23

Ajuster les réglages du haut-parleur d'extrêmes graves. 23

Changer la sortie du haut-parleur arrière.....23

Basculer la sortie arrière RCA. 23

Amplifier les basses 23

Régler le contrôle passe-haut 24

Utilisation de l'égaliseur 24

Sélection de la couleur de thème 24

Menu de favois 25

Créer un raccourci 25

Sélection d'un raccourci 25

Suppression d'un raccourci 25

Opérations communes

Réglage de l'heure et de la date. 25

Changement du mode écran large 26

Autres fonctions 26

Réglage du signal vidéo de la caméra de rétrovision. 26

Réinitialisation de divers réglages/Restaurations des réglages par défaut du produit.........26

Annexe 27

Dépannage 27

Messages d'erreur 27

Informations détaillées sur les supports lisibles. 28

Avis concernant les droits d'auteur et les marques commerciales. 29

Bluetooth 29

WMA 29

AAC 29

Informations détaillées concernant les dispositifs iPod connectés 30

Avis concernant la visualisation de données vidéo 30

Avis concernant l'utilisation de fichiers MP3 30

Utilisation correcte de l'écran LCD 30

Spécifications. 31

Précautions

Certaines lois nationales ou gouvernementales peuvent interdire ou restreindre l'emplacement et l'utilisation de ce produit dans votre véhicule. Veuillez vous conformer à toutes les lois et réglementations en vigueur concernant l'utilisation, l'installation et le fonctionnement de ce produit.

Pour la mise au rebut de ce produit, ne le mélangez pas avec les déchets domestiques habituels. Un système de collecte spécifique pour les produits électroniques usagés existe conformément à la législation en vigueur sur le traitement, la collecte et le recyclage.

Les particuliers résidant dans les états membres de l'UE, en Suisse ou en Norvège peuvent retourner gratuitement produits Electroniques usagés dans un centre de collecte désigné ou chez un revendeur (en cas d'achat d'un nouvel appareil similaire). Pour les pays non mentionnés ci-dessus, veuillez contacter les autorités locales pour connaître la méthode adéquate de mise au rebut. Ainsi, vous vous assurez que vous apparaissez mis au rebut suit le traitement, la récupération et le recyclage nécessaires, empêchant ainsi les effets potentiellement négatifs sur l'environnement et la santé humaine.

Averagement

N'essayez pas d'installer ou de faire l'entretien de ce produit vous-même. L'installation ou l'entretien de ce produit par des personnes n'ayant aucune formation ou expérience en matière d'équipements électroniques et accessoires automobiles peut être dangereux et peut entraîner des risques d'électrocution, de blessure ou autres. - Ne laissez pas ce produit entrer en contact avec des liquides. Ceci pourrait causer une électrocution. En outre, le contact avec des liquides peut entraîner des dommages, de la fumée et une surchauffe de ce produit. Si un liquide ou une matière étrangère pénètre dans ce produit, garez-vous dans un endroit sûr, coupez le contact (ACC OFF) immédiatement, puis consultez votre revendeur ou le centre de service Pioneer agréé le plus proche.

proche. N'utilisez pas ce produit dans de telles conditions car cela pourrait entrainer un incendie, une électrocution ou une autre défaillance.

• Si vous remarquez de la fumée, un bruit étrange ou une odeur venant de ce produit ou tout autre signe anormal au niveau de l'écran LCD, coupez immédiatement l'alimentation électrique et consultez votre revendeur ou le centre de service Pioneer agréé le plus proche. L'utilisation de ce produit dans ces conditions risque d'endommager définitivement le système.
• Ne désassemblez pas ou ne modifiez pas ce produit, car les composants haute tension qui le composent peuvent causer une electrocution. Assurez-vous de consulter votre revendeur ou le centre de service Pioneer agréé le plus proche en cas de vérifications internes, de réglages ou de réparations.

Avant d'utiliser ce produit, veillez à lire les consignes de sécurité suivantes de manière à bien les comprendre :

N'utilise pas ce produit, les applications ou laamera de rétrovisée en option (le cas échéant) si cela risque d'une façon ou d'une autre de détourner vos attention quand à la conduite en toute sécurité de votre véhicule. Observe toujours les régles de sécurité au volant et suivez toutes les règlementsations de circulation en vigueur. Si vous éprouvè des difficultés à utiliser ce produit ou à dire l'écran, garez-vous véhicule en lieu sûr et serrez le frein à main avant d'effectuer les réglages nécessaires. N'élevez jamais le volume de ce produit à un niveau tel que vous ne poussiez pas entendre les bruits de la circulation environnante et les véhicules d'urgence. Pour plus de sécurité, certaines fonctions sont désactivées tant que le véhicule n'est pas à l'arrêt et/ou que le frein à main n'est pas saffer. - Conservé ce mode d'emploi à portée de main afin de vous y reférer pour les modes de fonctionnement et les consignes de sécurité. N'installé pas ce produit à un endroit où il risque (i) d'entrver la visibilité du conducteur, (ii) d'alterer le fonctionnement de certains systèmes de commande ou dispositifs de sécurité du véhicule, y compris les airbags ou les touches de feu des détresse ou (iii) d'empêcher le conducteur de conduire le véhicule en toute sécurité. Veiliez à tous jours attacher votre ceinture de sécurité lorsqu'youe conduitez le véhicule. En cas d'accident, vos blessures peuvent etre beaucoup plus graves si votre ceinture n'est pas attachee correctement. N'utilisez jamais de casques d'écoute pendant la conduite.

Attention

Ce produit est évalué sous des conditions climatiques modernes et tropicales conformément à la norme CEI 60065 sur les Appareils audio, video et appareils électroniques analogues

• Exigences de sécurité.

Pour garantir une conduite en toute sécurité

LE FIL VERT CLAIR DU CONNECTEUR D'ALIMENTATION EST CONCU POUR DETECTOR LE STATUT EN STATIONNEMENT ET DOIT ETRE BRANCHÉ COTÉ ALIMENTATION ELECTRIQUE DU CONTACTEUR DE FREIN À MAIN. UNE ConnEXION OU UNE UTILISATION INAPPROPRIEE DE CE FIL POTUEN ENFREINDRE LA LOI EN VIGUEUR ET RISQUER DE CAUSER DES BLESSURES GRAVES OU DES DOMMAGES. - N'essayez pas de modifier ou de désactiver le système de verrouillage du frein à main, qui est installé pour votre protection. La modification ou la désactivation du système de verrouillage du frein à main peut entrainer des blessures graves, voir mortelles. Pour éviter les risques de dommages ou blessures et la violation éventuelle des lois applicables, ce produit ne doit pas être utilisé lorsqu'une image video est visible par le conducteur. - Dans certains pays, le fait de regarder des images video sur un écran dans une voiture peut être illégal, même s'il s'agit d'autres personnes que le conducteur. Lorsqu'il existe de telles règles, vous nevez vous y conformer. Si vous essayez de regarder des images video en conduisant, l'advertissement « Regarder la vente à l'avant est interdirit en roulant. » apparait à l'écran. Pour regarder des images video sur cet écran, arrêtez le vehicule dans un endroit s'ur et serrez le frein a main. Veillez maintainir la pedale de frein enforcée avant de desserrer le frein a main.

Lors de l'utilisation d'un écran branché à v OUT

La borne de sortie vidéo (V OUT) est destinée au branchement d'un écran permettant aux passagers à l'arrêt de regarder des images vidéo.

Averagement

N'installé JAMAIS l'écran arrière à un endroit où le conducteur pourrait voir des images vidéo pendant la conduite.

Pour éviter l'épuisement de la batterie

Assurez-vous de faire tourner le moteur du véhicule lors de l'utilisation de cet appareil. Utiliser cet appareil sans faire tourner le moteur peut décharger la batterie.

N'installe pas ce produit dans des véhicules qui ne possèdent* pas de câble ACC ni de circuit disponible.

Caméra de rétrovision

Avec une caméra de rétrovisée en option, vous pouvez utiliser ce produit pour surveiller une caravane ou pour vous garer en marche arrière dans un emplacement de stationnement étriqué.

L'IMAGE DE L'ECRAN PEUT APPARAITRE INVERSEE. UTILISZE L'ENTREE UNIQUEMENT POUR LA MARCHE ARRIERE OU L'IMAGE INVERSEE DE LA CAMERA DE RÉTROVISE. TOUTRE UTILISATION POTTE ENTRAIÑER DES BLESSURES OU DES DOMMAGES.

Attention

Le mode de rétrovision doit être utilisé pour vous aider à surveiller une caravane ou pour faire une marche arrière. N'utilisez pas cette fonction dans un but de divertissement.

Attention

Pour éviter toute perte de données et tout dommage du périhérique de stockage, ne le retirez jamais de ce produit pendant que des données sont en cours de transfert. - Pioneer ne saurait garantir la compatibilité avec tous les périphériques de stockage de masse USB et n'assume aucune responsabilité en cas de pertes des données contenues sur les lecteurs multimédias, iPhone, smartphones ou tout autre appareil lors de l'utilisation de ce produit.

En cas d'anomalie

Si ce produit ne fonctionne pas correctement, veuillez vous adresser à votre revendeur ou au centre de service Pioneer agréé le plus proche.

Notre site web

Visitez notre site :

• Enregistrez votre produit. Nous conservons les détails de votre achat sur fichier pour vous permettre de consulter ces informations en cas de déclaration de dommage comme une perte ou un vol.
• Notre site Web fournit les informations les plus récentes sur PIONEER CORPORATION.
• Pioneer fournit régulièrement des mises à jour logicielles pour améliorer ses produits. Veuillez consulter la section Support du site Web de Pioneer pour toutes les mises à jour logicielles disponibles.

• Ce produit ne fonctionne pas correctement en dehors de l'Europe. La fonction RDS (Radio Data System) fonctionne uniquement dans les zones propres des stations FM émettant des signaux RDS. Le service RDS-TMC peut également être utilisé dans des endroits où une station émet un signal RDS-TMC. Le CarStereo-Pass Pioneer ne peut être utilisé qu'en Allemagne.

Protection du panneau et de l'écran LCD

N'exposez pas l'écran LCD à la lumière directe du soleil lorsque ce produit n'est pas utilisé. Cela peut provoquer un dysfonctionnement de l'écran LCD en raison des hautes températures générées. Lorsque vous utilisez un téléphone portable, maintenez l'antenne du portable éloignée de l'écran LCD pour éviter toute perturbation vidéo, comme des taches, des bandes colorées, etc. Pour empêcher l'écran LCD d'être endommagé, touchez les touches de l'écran tactile uniquement avec le doigt et procédez délicatement.

Avant de décharger la batterie du véhicule

• Certains réglages et contenus enregistrés ne sont pas réinitialisés.

Données faisant l'objet d'un effacement

Les informations sont effacées si vous débranchez le fil jaune de la batterie (ou retirez la batterie).

• Certains réglages et contenus enregistrés ne sont pas réinitialisés.

Attention

Appuyez sur RESET pour rétablir les réglages et contenus enregistrés par défaut.

N'effectuez pas cette opération lorsqu'un périphérique est connecté à ce produit. - Certains réglages et contenus enregistrés ne sont pas réinitialisés.

Le microprocesseur doit être réinitialisé dans les conditions suivantes:

• Avant la première utilisation de ce produit après son installation. En cas d'anomalie de fonctionnement de ce produit.
• Si des problèmes de fonctionnement du système surviennent.
• Si la position de votre véhicule sur la carte s'affiche avec une erreur de positionnement importante.

1 Coupe le contact.

2 Appuyez sur le bouton RESET avec la pointe d'un stylo ou un autre objet pointu. la page 5, Vérification des noms des composants et des fonctions

Les réglages et contenus enregistrés par défaut sont rétablis.

Précautions

Ce manuel présente des écrans réels pour décrire les opérations. En fonction du modèle utilisé, les écrans de certaines unités peuvent toutefois être différents de ceux présentés dans ce manuel.

Signification des symboles utilisés dans ce manuel

AV000BT	Indique le nom des modèles qui prenrent en charge les opérations décrites.
	Indique de toucher une touche programmable appropriée sur l'écran tactile.
	Indique de maintainir enfoncée une touche programmable appropriée sur l'écran tactile.
	Indique l'existence d'informations de référence ou complémentaires pour la touche ou l'écran.

Vérification des noms des composants et des fonctions

1	Écran LCD
2	Bouton RESET	la page 4, Réinitialisation du microprocesseur
3	Bouton Volume (+/-)
4	Bouton MUTE	Appuyez pour activer ou désactiver le réglage silencieux.
5	■ Bouton	Appuyez pour basculer l'affichage entre l'écran de Menu principal et l'écran de la source en cours.
6	Bouton DISP	Appuyez pour activer ou désactiver l'affichage.
7	Bouton Track (▲▼)	Exécute les commandes de syntonisation manuelle, d'avance/retour rapide et de recherche de pistes.
	■ Appuyez pour répondre à un appel ou pour terminer un appel.

Télécommande

La télécommande CD-R33 est vendue séparément.

Pour en savoir plus sur les opérations, consultez le manuel de la télécommande.

Branchement et débranchement d'un périphérique de stockage USB

Avec certains périphériques de stockage USB, il se peut que ce produit n'atteigne pas sa performance optimale. Le raccordement via un concentrateur USB n'est pas possible. Un câble USB est nécessaire pour la connexion.

1 Retirez la fiche du port USB du câble USB. 2 Branchez un périphérique de stockage USB sur le câble USB.

Cable USB ② Périphérique de stockage USB Vérifie qu'aucune donnée n'est en cours d'accès avant de retirer le périphérique de stockage USB.

Lors du premier démarrage

1 Allumez le moteur pour démarrer le système.

Après une courte pause, l'écran de démarrage apparait l'espace de quelques secondes.

L'écran « Sélectionnez une langue » apparait.

À partir du deuxième écran affiché, différentes options apparaissent en fonction des conditions précédentes. 2. Touchez la langue que vous souhaitez utiliser sur l'écran. 3. Touchez L'écran de Menu principal apparait.

Comment utiliser les écrans

En appuyant sur le bouton sur n'importe quel écran, vous

pouvez afficher l'écran de Menu principal.

Sources AV prises en charge

Vous pouvez dire ou utiliser les sources suivantes avec ce produit.

Radio

Les sources suivantes peuvent être lues ou utilisées en raccordant un dispositif auxiliaire.

USB - iPod (MVH-AV280BT) Audio Bluetooth (MVH-AV280BT) AUX

Source sur l'écran du menu principal

1. Appuyez sur 2. Touchez l'icône source que vous souhaitez sélectionner. Quand vous sélectionnez « OFF », la source AV est mise hors tension.

Source dans la liste de sources

1. Affichez la liste de sources.

① Affichez la liste de sources. 2 Touchez la touche source que vous souhaitez sélectionner. Quand vous sélectionnez « OFF », la source AV est mise hors tension.

Utilisation de l'écran tactile

Vous pouvez commander ce produit en touchant les touches de l'écran directement avec les doigts.

Pour empêcher l'écran LCD d'être endommagé, assurez-vous de toucher l'écran uniquement avec le doigt délicatement.

Utilisation des touches courantes de l'écran tactile

• : Retourne à l'écran précédent. ⬜ : Ferme l'écran.

Utilisation des écrans de liste

Toucher un élément sur la liste vous permet de réduire le nombre d'options et de passer à l'opération suivante. Apparition lorsque tous les caractères ne sont pas affichés dans la zone d'affichage.

Si vous touchez la touche, le reste défile pour affichage.

Apparaissent des éléments ne peuvent pas être affichés sur une seule page.

Touchez ou pour visualiser les éléments masqués.

Utilisation de la barre temporelle

Vous pouvez changer le point de lecture en faisant glisser la touche. - Cette fonction n'est pas disponible lorsque la source audio Bluetooth est sélectionnée comme source AV.

Changement du panneau de fonction

1 [Func.]: Change le panneau de fonction des sources AV.

Cette touche n'est pas disponible sur toutes les sources.

Affiche l'écran « bluetooth

1. Appuyez sur 2. Touchez 0, puis 0.

L'écran « Bluetooth » apparait.

Enregistrement de vos périphériques bluetooth

Si trois périphériques sont déjà appariés, « Mémoire saturée » est affiché. Supprimez d'abord un périphérique appairé. La page 8, Suppression d'un périphérique enregistré

1 Activez la technologie sans fil Bluetooth sur vos périphériques.

2 Affiche l'écran « Bluetooth » • la page 8, Affiche l'écran « Bluetooth » 3 Touchez [Connexion].

4 Touchez

Le système recherche des périphériques Bluetooth en attente de connexion et affiche dans une liste les périphériques trouvés.

Touchez le nom du périphérique Bluetooth que vous souhaitez enregistrer. Si votre périphérique prend en charge SSP (appairage simple et sécurisé), un nombre de six chiffres apparaît sur l'affichage de ce produit. Touchez [Oui] pour appairer le périphérique. - Une fois la connexion établie, le nom du périphérique s'affiche. Touchez le nom du périphérique pour le déconnecter. Une fois le périphérique correctement enregistré, une connexion Bluetooth est établie à partir du système. La connexion Bluetooth peut également être effectuée en détectant ce produit parmi les appareils Bluetooth. Avant l'enregistrement, assurez-vous que « Visibilité » dans le menu « Bluetooth » est réglé sur « Act ». Pour des informations détaillées sur le fonctionnement d'un périphérique Bluetooth, consultez les consignes d'utilisation fournies avec le périphérique Bluetooth. la page 8, Changement de visibilité

Connexion automatique à un périphérique bluetooth

Cette fonction connecte automatiquement le dernier périphérique Bluetooth connecté à ce produit dès que les deux périphériques ne sont éloignés que de quelques mètres.

1. Affiche l'écran « Bluetooth » 2. Touchez [Connexion automatique] pour passer à « Act » (par défaut) ou à « Dés »

Attention

Ne mettez jamais ce produit hors tension pendant la suppression du périphérique Bluetooth appairé.

1 Affiche l'écran « Bluetooth ». La page 8, affiche l'écran « Bluetooth »

2 Touchez [Connexion]. 3 Touchez

Connexion manuelle d'un périphérique bluetooth enregistré

Connectez le périphérique Bluetooth manuellement dans les cas suivants :

• Deux périhériques Bluetooth ou plus sont enregistrées et vous souhaitez sélectionner manuellement le périhérique à utiliser.
• Vous souhaitez reconnecter un périphérique Bluetooth déconnecté. La connexion ne peut être établie automatiquement pour une raison ou pour une autre.

1 Activez la technologie sans fil Bluetooth sur vos périphériques. 2 Affichez l'écran « Bluetooth » (page 8). 3 Touchez [Connexion]. 4 Touchez le nom du périphérique que vous souhaitez connecter.

Changement de visibilité

Cette fonction définit si ce produit est visible ou non pour l'autre périphérique.

1. Affiche l'écran « Bluetooth » la page 8. 2. Touchez [Visibilité] pour passer à « Act » (par défaut) ou à « Dés ».

Saisie du code PIN pour la connexion sans fil bluetooth

Pour connecter votre périphérique Bluetooth à ce produit, vous devez saisir un code PIN.

Vous pouvez changer le code PIN avec cette fonction.

1 Affiche l'écran « Bluetooth ». la page 8, Affiche l'écran « Bluetooth » 2 Touchez [Entree code]. 3 Touchez [0] à [9] pour saisir le code PIN (jusqu'à 8 chiffres). 4 Touchez Le code PIN par défaut est « 0000 »

Affiche les informations du périphérique

1 Affiche l'écran « Bluetooth ». • La page 8, Affiche l'écran « Bluetooth »

2 Touchez [Information autoradio].

Le nom et l'adresse du périphérique Bluetooth et de ce produit sont affichés.

Effacement de la mémoire bluetooth

• Ce réglage est disponible uniquement lorsque vous avez arrêté votre véhicule dans un endroit sûr et serré le frein à main.

Attention

Ne me laissez jamais ce produit hors tension pendant l'effacement de la mémoire Bluetooth.

1. Affiche l'écran « Bluetooth ». 2. Touchez [Eff. Mém. Bluetooth]. 3. Touchez [Effacer].

L'écran de confirmation apparait.

Mise à jour du logiciel bluetooth

Cette fonction est utilisée pour permettre à jour source produit avec le dernier logiciel Bluetooth Pour des informations détaillées sur le logiciel Bluetooth et sa mise à jour, consultez notre site Web.

• La source est désactivée et la connexion Bluetooth est déconnectée avant de démarrer le processus. Ce réglage est disponible uniquement lorsque vous avez arrêté que votre véhicule dans un endroit plat et serré le frein à main.
• Vous avez stocké le fichier à jour de la version dans le périphérique de stockage USB à l'avance.

Attention

Ne mettez jamais ce produit hors tension et ne déconnectez jamais le téléphone pendant la mise à jour du logiciel.

1 Connectez à cet appareil le périphérique de stockage USB où le fichier à jour de la version est stocké. • la page 5, Branchement et débranchement d'un périphérique de stockage USB 2 Affichez l'écran « Bluetooth ». la page 8, Affichez l'écran « Bluetooth » 3 Touchez [MAJ logiciel Bluetooth]. 4 Touchez [Démarrer].

Suivez les instructions à l'écran pour terminer la mise à jour du logiciel Bluetooth.

Affichage de la version du logiciel bluetooth

En cas de dysfonctionnement de ce produit, vous devrez peut-être contacter le revendeur pour réparation. Dans de tels cas, suivez la procédure suivante pour vérifier la version logicielle de cet appareil.

1. Affiche l'écran « Bluetooth ». 2. Touchez [Ver. log. Bluetooth].

La version du module Bluetooth de ce produit apparait.

AV280BT

Indicateur de téléphone Bluetooth connecté

Le numéro d'appareil de l'appareil connecté s'affiche.

Permet de passer à l'écran de recherche initiale.

*1 Affiche l'écran de numérotation prédéfinie.

la page 10, Utilisation des listedes de numérotable prédéfinitions *2 Bascule vers la liste de I'annuaire. la page 10, Appel d'un numero enregistré dans l'annulaire ^ 3 Bascule vers les listedes des appel en absence, reçus et effectuels. la page 10, Appel à partir du journal des péries 4 Change de mode pour entracer directement le numéro de téléphone. la page 10, Marquage direct

Attention

Pour toute sécurité, évitez de téléphoner dans la mesure du possible en conduisant.

Pour utiliser cette fonction, vous nevez connecter votre téléphone portable à ce produit via Bluetooth à l'avance.

• la page 8, Enregistrement et raccordement d'un périphérique Bluetooth

Afficher l'écran de menu téléphone

1. Appuyez sur 2. Touchez

L'écran de Menu téléphone apparait.

Effectuer un appel

Vous disposez de nombreuses méthodes pour effectuer un appel.

Marquage direct

1 Affichez l'écran « Menu du téléphone » • la page 10, Afficher l'écran de Menu téléphone 2 Touchez 3 Touchez les touches numériques pour saisir le numéro de téléphone. 4 Touchez pour passer un appel. 5 Touchez pour terminer l'appel. Il se peut que vous entendiez un bruit lorsque vous raccrochez.

Appel d'un numéro enregistré dans l'annuaire

Les contacts sur votre téléphone seront automatiquement transférés sur ce produit. Visibilité » de l'écran « Bluetooth » doit être activée. La page 8, Changement de visibilité 1 Affichez l'écran « Menu du téléphone » La page 10, Afficher l'écran de Menu téléphone 2 Touchez B.

3 Touchez le nom désiré dans la liste. 4 Touchez le numéro de téléphone que vous souhaitez composer.

L'écran de numérotation apparaît et la numérotation commence.

5 Touchez pour terminer l'appel.

Appel à partir du journal des appels

1 Affichez l'écran « Menu du téléphone » la page 10, Afficher l'écran de Menu téléphone 2 Touchez 3 Touchez l'élément pour changer la liste de l'histoire.

Les éléments suivants sont disponibles :

• Liste des appels reçus : Liste des appels composés : Liste des appels en absence

4 Touchez une entrée de la liste pour effectuer un appel.

L'écran de numérotation apparait et la numérotation commence.

5 Touchez pour terminer l'appel.

Enregistrement d'un numéro de téléphone

Voulez-enregistrerjusqu'à sixnumérosde téléphone prédéfinisarpériphérique.

1 Affichez l'écran « Menu du téléphone » la page 10, Afficher l'écran de Menu téléphone 2 Touchez ou Sur l'écran « Répert. Téléph. », touchez le nom souhaité. 3 Touchez

Composition d'un numéro à partir de la liste de numérotation prédéfinie

1 Affichez l'écran « Menu du téléphone ». La page 10, Afficher l'écran de Menu téléphone. 2 Touchez

3 Touchez l'élément que vous souhaitez composer.

L'écran de numérotation apparaît et la numérotation commence.

4 Touchez pour terminer l'appel.

Recevoir un appel

1 Touchez pour répondre à l'appel. - Si vous touchez tout en recevant un appel en attente, vous pouvez passer à la personne en train de parler. - Touchez pour rejeter l'appel. 2 Touchez pour terminer l'appel.

Prendre automatiquement un appel

1. Affiche l'écran « Bluetooth ». La page 8, affiche l'écran « Bluetooth ». 2. Touchez [Réponse auto] pour passer à « Act » ou « Dés » (par défaut).

Mise en service ou hors service de la sonnerie

Vous choisissez d'utiliser ou non la sonnerie de ce produit.

1 Affiche l'écran « Bluetooth ». • La page 8, affiche l'écran « Bluetooth ». 2 Touchez [Tonalité] pour passer à « Act » (par défaut) ou à « Dés »

Inversion des noms dans l'annuaire

1. Affiche l'écran « Bluetooth ». La page 8, affiche l'écran « Bluetooth ». 2. Touchez [Inverser le nom].

Réglage du mode

Au cours d'une conversation, vous pouvez passer en mode privé (parlez directement dans votre téléphone portable).

1 Touchez _On^Private ou _Off^Private pour activer ou désactiver le mode.

Réglage du volume d'écoute d'un tiers

Ce produit peut être réglé au volume d'écoute de l'autre partie.

1 Touchez Vol pour basculer entre les trois niveaux de volume.

Remarques générales

La connexion à tous les téléphones portables dotés de la technologie sans fil Bluetooth n'est pas garantie. La distance en visibilité directe entre ce produit et votre téléphone portable doit être de 10 mètres ou moins lors de l'envoi et de la réception voix-données avec la technologie Bluetooth. - Avec certains téléphones portables, il se peut que le bip sonne ne soit pas émis des haut-parleurs. - Si le mode privé est sur le téléphone portable, la téléphonie mains libres peut être désactivée.

Enregistrement et connexion

• Le fonctionnement des téléphones portables varie en fonction du type de téléphone portable. Consultez le manuel d'instructions fourni avec votre téléphone portable pour des instructions détaillées.
• Si le transfert de l'annuaire ne fonctionne pas, déconnectez vos téléphones puis effectuez à nouveau l'appairage de votre téléphone vers ce produit.

Effectuer et recevoir des appels

• Vous entendrez probablement un bruit dans les situations suivantes : Lorsque vous répondez au téléphone avec le bouton du téléphone. Lorsque le nouvel interlocuteur raccroche. Si l'interlocuteur n'entend pas la conversation du fait d'un écho, diminuez le volume du téléphone mains libres.

Avec certains téléphones portables, même après avoir appuyé sur le bouton de votre téléphone portable pour accepter un appel, le téléphone main libre peut ne pas être disponible. - Le nom enregistré apparait si le nombre de téléphone est déjà enregistré dans l'annuaire. Si un nombre de téléphone est enregistré sous des noms différents, seul le nombre de téléphone sera affiché.

Les journaux des appels reçus et le journal des numéros composés

• Vous ne pouvez pas appeler à partir de l'entrée d'un utilitaire inconnu (pas de numéro de téléphone) dans le journal des appels reçus.
• Si les appels sont effectués en utilisant le téléphone portable, aucune donnée de journal n'est enregistrée dans ce produit.

Transferts de l'annuaire

S'il y a plus de 1 000 entrées dans l'annuaire de votre téléphone portable, il se peut que toutes les entrées ne soient pas téléchargeées complètement. - Selon le téléphone, ce produit peut ne pas afficher correctement l'annuaire. - Si l'annuaire du téléphone contient des données images, il se peut que l'annuaire ne soit pas correctement transféré. - Sur certains téléphones portables, le transfert de l'annuaire n'est pas possible.

AV280BT

Lors de l'utilisation d'un iPod avec ce produit, configurer les réglages du produit en fonction de l'appareil à connecter.

Compatibilité avec l'ipod

Ce produit prend uniquement en charge les modèles d'iPod et les versions logicielles d'iPod qui suivent. Les autres peuvent ne pas fonctionner correctement.

iPhone 4, 4s, 5, 5c, 5s, 6, 6 Plus : iOS 7.0 ou version ultérieure. iPhone 3GS : iOS 6.0.1 - iPod touch (4e, 5e génération) : iOS 6.0.1 - iPod touch (3e génération) : iOS 5.1.1 - iPod touch (2e génération) : iOS 4.2.1 - iPod classic 160 Go (2009) : Ver. 2.0.4 - iPod classic 160 Go (2008) : Ver. 2.0.1 - iPod classic 80 Go : Ver. 1.1.2 - iPod nano (7e génération) - iPod nano (6e génération) : Ver. 1.2 - iPod nano (5e génération) : Ver. 1.0.2 - iPod nano (4e génération) : Ver. 1.0.4 - iPod nano (3e génération) : Ver. 1.1.3 - Vous pouvez connecter et commander un iPod compatible avec ce produit en utilisant des câbles de connexion vendus séparément. Les méthodes d'opération peuvent varier selon le modèle de l'iPod et la version logicielle. En fonction de la version logicielle de l'iPod, ce dernier peut ne pas être compatible avec ce produit. Pour en savoir plus sur la compatibilité d'un iPod avec ce produit, consultez les informations sur notre site Web.

Ce manuel concerne les modèles d'iPod suivants.

Ipod avec connecteur à 30 broches

iPhone 3GS, 4, 4s - iPod touch 2e, 3e, 4e génération iPod classic 80 Go, 160 Go - iPod nano 3e, 4e, 5e, 6e génération

Ipod avec connecteur lightning

iPhone 6, 6 Plus, iPhone 5, 5s, 5c - iPod touch 5e génération - iPod nano 7e génération

Informations relatives aux connexions et fonctions

Les réglages et câbles nécessaires pour connecter chaque appareil, ainsi que les sources disponibles sont les suivants.

En cas de connexion par cd-iu201v (vendu séparation)

Sources disponibles

iPod (audio)

iPod (video)

En cas de connexion par cd-iu52 (vendu séparation)

Affiche la liste des canaux préprégés. Sélectionner un élément de la liste (« 1 » à « 6 ») pour passer au canal préprégé.

Effectue une recherche manuelle.

Effectue la syntonisation de recherche ou la syntonisation de recherche sans arrêt.

En relâchant la touche au bout de quelques secondes, saute à la station la plus proche de la fréquence en cours. Si vous touchez à nouveau pendant que le système est en cours de recherche, annule l'accord par recherche et effectue la syntonisation manuelle. Tout en maintenant la touche pendant plusieurs secondes, effectue la syntonisation de recherche sans arrêt.

Rappelle le canal préréglé mémorisé sur une touche à partir de la mémoire.

Enregistre la fréquence d'émission actuelle sur une touche.

En appuyant sur _ 1 ^ ou _ 1 ^, vous pouvez également accéder aux canaux préréglés. En maintenant appuyé l'ou et en relâchant, vous pouvez à nouveau effectuer la syntonisation. En appuyant et en maintenant enfoncé ou▶vous pouvez procéder à la syntonisation en continu. Si vous appuyez à nouveau, la syntonisation en continu est annulée et le canal préréglé est commuté.

Procédure de départ

1. Appuyez sur 2. Touchez [Radio].

L'écran « Radio » apparait.

Mise en mémoire des fréquences de radiodiffusion les plus puissantes

La fonction BSM (mémoire des stations) enregistre automatiquement les six fréquences de diffusion les plus puissantes sur les touches de préselection « 1 » à « 6 »

En mémorisant des fréquences de radiodiffusion avec BSM, il se peut que celles déjà enregistrées soient remplacées. Les fréquences de radiodiffusion précédemment mémorisées peuvent rester en mémoire si le nombre de fréquences enregistrées n'a pas atteint la limite.

1 Touchez 2 Touchez SFW pour démarrer une recherche.

Pendant que le message est affiché, les six fréquences de radiodiffusion les plus puissantes sont mémorisées pour les touches de préselection dans l'ordre de leur puissance de signal.

• Si vous touchez [Annuler], le processus de stockage est annulé.

Afficher l'écran « paramètres radio

1. Appuyez sur 2. Touchez, puis 3. Touchez [Entrée Audio/Video]. 4. Touchez [Paramètres radio].

Syntonisation des fréquences puissantes

• Vous pouvez utiliser cette fonction quand « Radio » est sélectionné en tant que source.

La syntonisation automatique locale vous permet de rechercher uniquement les stations de radio ayant un signal suffisant.

1 Affichez l'écran « Paramètres radio » la page 12, Afficher l'écran « Paramètres radio » 2 Touchez [Local]. 3 Touchez l'élément que vous souhaitez régler. Dés (par défaut) : Désactive le réglage de syntonisation automatique. - Niveau 1 à Niveau 4 : Régle le niveau de sensibilité de la FM sur Niveau 1 à Niveau 4 (pour PO et GO à Niveau 1 ou Niveau 2). Le réglage FM « Niveau 4 » (PO et GO « Niveau 2 ») permet uniquement la réception des stations avec les signaux les plus puissants.

Réglage du pas de synchronisation FM

Vous pouvez changer le pas de syntonisation pour la bande FM.

Le pas de réglage reste à 50 kHz pendant la recherche manuelle. 1. Désactivez la source. la page 7, Source sur l'écran de Menu principal 2. Affichez l'écran « Paramètres radio » la page 12, Afficher l'écran « Paramètres radio » 3. Touchez [Pas en mode FM] pour changer le pas à « 100kHz » (par défaut) ou à « 50kHz »

Changement de qualité sonore du symphoniseur FM

• Cette fonction est uniquement disponible quand vous recevez la bande FM.

1 Affichez l'écran « Paramètres radio » la page 12, Afficher l'écran « Paramètres radio » 2 Touchez [Son Tuner] pour sélectionner l'élément. Musique (par défaut) :

Donne la priorité à la qualité du son.

Début: Donne la priorité à la réduction du bruit. Standard: Ne donne aucun effet.

Définir la recherche de fréquences alternatives

Quand le récepteur ne peut pas obtenir une bonne réception, il synchronise avec une autre station émettrice qui prend en charge le même programme dans le réseau courant.

1. Affichez l'écran « Paramètres radio » • La page 12, afficher l'écran « Paramètres radio » 2. Touchez [Fréquence alternative] pour passer à « Act » (par défaut) ou à « Dés »

Définir la recherche auto PI

Lorsque vous passerez à la station émettrice contenant des données RDS, recherche automatiquement la station émettrice avec le même code PI (Identification du programme) dans toute la bande de fréquence.

1 Désactivez la source. • la page 7, Source sur l'écran de Menu principal 2 Affichez l'écran « Paramètres radio » • la page 12, Afficher l'écran « Paramètres radio » 3 Touchez [Auto PI] pour passer à « Act » ou « Dés » (par défaut). Même si vous reglez sur « Dés », la recherche PI est automatiquement effectuée quand le récepteur ne peut pas obtenir une bonne réception.

Limitation des stations aux programmes nationaux

Vous pouvez basculer si le code région est vérifié pendant la recherche Auto Pi.

1. Affichez l'écran « Paramètres radio » • La page 12, afficher l'écran « Paramètres radio » 2. Touchez [Région] pour passer à « Act » (par défaut) ou à « Dés ».

Réception des informations routières (TA)

Les informations routières peuvent être reçues depuis la première fréquence sélectionnée, interdites les autres sources.

Affichez l'écran « Paramètres radio » la page 12, Afficher l'écran « Paramètres radio » 2 Touchez [Interrupt. Info traffic] pour passer à « Act » ou « Dés » (par défaut).

Recevoir des actualités

Les actuelles peuvent être reçues depuis la première fréquence sélectionnée, interrompant les autres sources.

1 Affichez l'écran « Paramètres radio » la page 12, Afficher l'écran « Paramètres radio » 2 Touchez [Interrupt. Actualités] pour passer à « Act » ou « Dés » (par défaut).

Fichiers audio compressés

Affiche l'illustration lorsque le fichier avec l'illustration est en cours de lecture.

Le type de fichier de l'illustration doit être au format JPEG et la taille du fichier doit être inférieure à 99 Ko.

Commute l'affichage des informations sur la musique actuelle.

Lit les fichiers dans un ordre aléatoire.

Ne lit pas les fichiers dans un ordre aléatoire.

Lit tous les fichiers dans la plage répétée dans un ordre aléatoire.

Écran de lecture 2

actionne le dossier précédent suivant.

Sélectionne un fichier dans la liste.

• la page 14, Sélection de fichiers dans la liste des noms de fichiers Change le type de fichier multimédia. la page 14, Changement du type de fichier multimédia

En appuyant sur ou sur, vous pouvez également sauter les fichiers en avant ou en arrière. En maintenant enfoncé ou votre pouce, cela fera un retour rapide ou un avancer rapide.

Vous pouvez lire des fichiers audio compressés sur un périhérique de stockage USB.

La page 28, Tableau de compatibilité des supports

Procédure de démarrage

1. Appuyez sur 2. Branchez le périphérique de stockage USB. la page 5, Branchement et débranchement d'un périphérique de stockage USB 3. Touchez [USB]. La lecture suit l'ordre des numéros de dossier. Les dossiers sont s'il ne contiennent pas de fichiers lisibles.

Sélection de fichiers dans la liste des noms de fichiers

Voupeze archer des fichiers ou dossiers à lire à l'aide de la liste des noms de fichiers ou de dossiers.

1. Touchez 2. Touchez un fichier de la liste pour le lire. Les fichiers sont lus dans l'ordre des numéros de fichiers.

Changement du type de fichier multimédia

Lors de la lecture d'un support numérique contenant divers types de fichiers multimédias, vous pouvez basculer entre les types de fichiers multimédias.

1. Touchez 2. Touchez l'élément que vous souhaitez régler. Music

Passez au type de fichier multimédia musical (audio compressé).

Video

Passe au type de fichier multimédia vidéo.

Photo:

Bascule le type de fichier multimédia sur image fixe (données JPEG ou BMP).

Fichiers vidéo compressés

Masque les touches de l'écran tactile.

Pour afficher de nouveau les touches, appuyez n'importe où sur l'écran.

Définit une plaque de lecture répétée.

Répète tous les fichiers.

Répète le fichier en cours de lecture.

Répète le fichier en cours de lecture.

Effectue une lecture image par image.

Effectue une lecture au ralenti.

Arrête la lecture.

Commute entre le mode de lecture et de pause.

Sélectionne un fichier dans la liste.

• La page 15, Sélection de fichiers dans la liste des noms de fichiers

Change le type de fichier multimédia.

la page 14, Changement du type de fichier multimédia

En appuyant sur 1 ou sur 2, vous pouvez également sauter les fichiers en avant ou en arrière. En maintenant enfoncé, vous pouvez effectuer un retour rapide ou une avance rapide. Changer le mode écran large. la page 25, Operations communes

Vous pouvez utiliser les fichiers vidéo compressés sur un périphérique de stockage USB. la page 28, Tableau de compatibilité des supports

Attention

Pour des raisons de sécurité, les images vidéo ne sont pas visibles quand le véhicule se déplace. Pour regarder des images vidéo, arrêtez-vous dans un endroit sûr et serrez le frein à main.

Procédure de démarrage

• La page 14, Fichiers audio compressés

Sélection de fichiers dans la liste des noms de fichiers

Voulez sélectionner les fichiers à afficher à l'aide de la liste de noms de fichiers.

1 Touchez 2 Touchez un fichier de la liste pour le lire. - Les fichiers sont listés dans l'ordre du nombre de fichiers et les dossiers sont insérés s'il ne contiennent aucun fichier. - Touchez le symbole de lecture de la miniature pour prévisualiser le fichier.

Fichiers images fixes

Masque les touches de l'écran tactile.

Pour afficher de nouveau les touches, appuyez n'importe où sur l'écran.

Tourne l'image affichée dans le sens horaire.

Sélectionne le dossier suivant ou précédent.

Définit une plaque de lecture répétée.

Répète tous les fichiers.

Répète le dossier en cours de lecture.

Lit les fichiers dans un ordre aléatoire.

Ne lit pas les fichiers dans un ordre aléatoire.

Lit tous les fichiers dans la plage en cours de lecture répétée dans un ordre aléatoire.

Commute entre le mode de lecture et de pause.

Sélectionne un fichier dans la liste.

• la page 16, Sélection de fichiers dans la liste des noms de fichiers. Change le type de fichier multimédia. la page 14, Changement du type de fichier multimédia

En appuyant sur | | ou sur | |, vous pouvez également sauter les fichiers en avant ou en arrière. En maintenant enfoncé l'ou > vous pouvez rechercher 10 fichiers JPEG à la fois. Si le fichier en cours de lecture est le premier ou le dernier du dossier, la recherche n'est pas effectuée. Changer le mode écran large. la page 25, Operations communes

Veuillez lire les images enregistrées sur périphérique de stockage USB. la page 28, Tableau de compatibilité des supports

Procédure de démarrage

• La page 14, Fichiers audio compressés

Sélection de fichiers dans la liste des noms de fichiers

Touchez pour sélectionner les fichiers à afficher à l'aide de la liste de noms de fichiers.

1 Touchez 2 Touchez un fichier de la liste pour le lire. Touchez un dossier dans la liste pour voir son contenu. Vous pourrez sélectionner un fichier dans la liste en le touchant.

Réglage de l'intervalle du diaporama

Les fichiers JPEG ou BMP peuvent être affichés sous forme de diaporama sur ce produit. Ce réglage permet de régler l'intervalle entre chaque image.

• Ce réglage est disponible pendant la lecture de fichiers JPEG ou BMP.

Affichage de l'écran "Réglage vidéo".

2 Touchez [Durée image diaporama]. 3 Touchez l'élément que vous souhaitez régler.

Les éléments suivants sont disponibles :

"10sec" (par défaut), "5sec", "15sec", "Manuel"

AV280BT

Écran de la source audio 1

Commute entre le mode de lecture et de pause.

Définit une lecture aléatoire.

: Lecture dans un ordre aléatoire des chansons ou des vidéos dans la liste sélectionnée.

Lit l'album dans un ordre aléatoire.

Écran de la source audio 2

Change la vitesse du livre audio.

: Lecture normale

Lecture rapide

Lecture au ralenti

Écran de la source vidéo

Effectue un retour rapide ou une avance rapide.

Sélectionne une piste dans la liste.

• la page 18, Sélection de sources de chansons ou vidéo dans l'écran de liste de lecture
• En appuyant sur le bouton ou, vous pouvez sauter les fichiers en avant ou en arrière. En maintenant enfoncé le bouton | « ou «, vous pouvez également effectuer un retour

Pour les utilisateurs d'ipod avec connecteur à 30 broches

Par cable USB

En fonction de votre iPod, un câble d'interface USB pour iPod / iPhone (CD-IU201V) (vendu séparément), est nécessaire pour la connexion. Les sources audio et/ou vidéo de l'iPod sont activées si l'un des câbles est connecté. Pour en savoir plus sur le raccordement d'un iPhone avec connecteur à 30 broches, consultez le manuel d'installation.

Pour les utilisateurs d'un ipod / iphone avec un connecteur lightning

Par cable USB

Avec un câble d'interface USB pour iPod/Phone (CD-IU52) (vendu séparément), la source audio de l'iPod est disponible. Les fonctions liées aux fichiers vidéo d'iPod ne sont pas toutes disponibles. Pour en savoir plus sur le raccordement d'un iPhone avec connecteur Lightning, consultez le manuel d'installation.

Attention

Pour des raisons de sécurité, les images vidéo ne sont pas visibles quand le véhicule se déplace. Pour regarder des images vidéo, arrêtez-vous dans un endroit sûr et serrez le frein à main.

Procédure de départ

1 Connectez votre iPod. • La page 18, Connexion de votre iPod La source change et la lecture démarre. Si vous connectez un iPhone ou un iPod touch, quittez d'abord les applications. 2 Appuyez sur: 3 Touchez [iPod].

Sélection de sources de chansons ou vidéo dans l'écran de liste de lecture

Vous pouvez rechercher la chanson ou la vidéo que vous souhaitez dire dans l'écran de liste de lecture.

1. Touchez 2. Touchez ou pour changer la liste de catégorie de musique ou vidéo. 3. Touchez la catégorie dans laquelle vous souhaitez rechercher.

Si vous utilisez l'Anglais comme langue système, la fonction de recherche alphabétique est disponible. Touchez la barre de recherche initiale pour utiliser cette fonction.

4 Touchez le titre de la liste que vous pouvez reproductive.

5 Lancez la lecture de la liste sélectionnée.

• Selon la génération ou la version de l'iPhone, certaines fonctions peuvent ne pas être disponibles.
• Vous pouvez afficher les listes de lecture créées avec l'application MusicSphere. L'application est disponible sur notre site Web. Il est possible d'afficher un maximum de 1 000 éléments dans la liste.

Saute les fichiers vers l'avant ou l'arrière.

Vous ne pouvez pas utiliser cette fonction lorsque l'audio est en cours de lecture.

Témoin de numéro de piste

Lecteur audio bluetooth

Lit les fichiers dans un ordre aléatoire.

Définit une plage de lecture répétée.

Sélectionne un fichier dans la liste.

• la page 19, Sélection de fichiers dans la liste des noms de fichiers
• En appuyant sur le bouton ! - ou >, vous pouvez sauter les fichiers en avant ou en arrière. En maintenant enfoncé le bouton | « ou «, vous pouvez également effectuer un retour rapide ou une avance rapide.
• Avant d'utiliser le lecteur audio Bluetooth, enregistrez et connectez le périphérique sur ce produit. La page 8, Enregistrement de vos périphériques Bluetooth
• Selon l'appareil Bluetooth connecté à ce produit, les opérations disponibles avec ce produit peuvent être limitées ou différer par rapport aux descriptions de ce manuel. Lorsque vous écoutez des chansons sur votre lecteur audio Bluetooth, évitez autant que possible d'utiliser un téléphone portable. Si vous essayez de le faire fonctionner, le signal peut provoquer un bruit sur la lecture des chansons. Quand vous parlez sur l'appareil Bluetooth connecté à ce produit via Bluetooth, la lecture peut être interrompue.

Procédure de départ

1 Affichez l'écran de réglage « Système »

2 Touchez [Entrée Audio/Viséo]. 3 Vérifiez que « Bluetooth Audio » est activé. 4 Appuyez sur: 5 Touchez [Bluetooth Audio].

Sélection de fichiers dans la liste des noms de fichiers

• Cette fonction peut ne pas être disponible selon certains appareils Bluetooth. 1 Touchez 2 Touchez un fichier ou un dossier de la liste pour le lire.

Source AUX

Masque les touches de l'écran tactile. Pour afficher de nouveau les touches, appuyez n'importe où sur l'écran.

Permet de commuter entre l'écran de commande des fichiers vidéo et celui des fichiers musicaux.

• est disponible uniquement lorsque votre équipement auxiliaire contient des fichiers audio et video.
• Un câble AV mini-jack (CD-RM10) (vendu séparément) est nécessaire pour la connexion.

Pour en savoir plus sur le raccordement de l'élément vidéo externe, reportez-vous au manuel d'installation.

Attention

Pour des raisons de sécurité, les images vidéo ne sont pas visibles quand le véhicule se déplace. Pour regarder des images vidéo, arrêtez-vous dans un endroit sûr et serrez le frein à main.

Procédure de départ

Vous pouvez afficher la sortie d'image vidéo sur le périphérique connecté à l'entrée vidéo.

1 Affichez l'écran de réglage « Système »

2 Vérifiez que « Entrée AUXiliaire » est activée. 3 Appuyez sur

Source AUX

4 Touchez [AUX].

Réglage du signal vidéo

Lorsque vous connectez ce produit à un équipement auxiliaire, sélectionnez le réglage du signal video approprié.

• Vous ne pouvez utiliser cette fonction que quand l'entrée de signal AUX reçoit le signal video.

1 Affichage de l'écran « Réglage vidéo »

2 Touchez [Réglages signal vidéo]. 3 Touchez [AUX]. 4 Touchez l'objet que vous souhaitez régler.

Les éléments suivants sont disponibles :

Automatique (par défaut), PAL, NTSC, PAL-M, PAL-N, SECAM.

Affichage de l'écran de réglage « système

1. Appuyez sur. 2. Touchez puis II.

L'écran de réglage « Système » apparait.

AV280BT

1 Affichez l'écran de réglage « Système » la page 20, Affichage de l'écran de réglage « Système » 2 Touchez [Entrée Audio/Visuel]. 3 Touchez [Bluetooth Audio] pour basculer entre « Act » (par défaut) et « Dés »

Réglage du défillement continu

Lorsque "Toujours défiler" est réglé sur "Act", les informations textuelles enregistrées défilent en permanence sur l'écran quand le véhicule est arrêté.

1 Affichez l'écran de réglage « Système », • la page 20, Affichage de l'écran de réglage « Système » 2 Touchez [Toujours défiler] pour basculer entre « Act » et « Dés » (par défaut).

Réglage de la caméra de rétrovision

Une caméra de rétrovisée vendue séparément (par exemple ND-BC8) est nécessaire pour utiliser la fonction caméra de rétrovisée. (Pour en savoir plus, veuillez consulter toute revendeur.)

Caméra de rétrovision

Ce produit compte une fonction permettant de BASCER automatiquement sur l'image en plein ecran de la camera de rétrovisée installée sur votre vehicule, lorsque le levier de vitesse est sur la position REVERSE (R).

Rear View peut être affiché en tout temps. Veuillez noter qu'avec ce réglage, l'image de la caméra n'est pas modifiée pour s'adapter à l'écran et qu'une portion de l'image habituelle de la caméra est tronquée.

Attention

Pioneer recommends l'utilisation d'une caméra qui émet des images inversées; sinon, l'image à l'écran peut être inversée.

Vérifiez immédiatement que l'écran affiche une image de caméra de rétrovisée lorsque le levier de vitesse est déplacé à la position REVERSE (R) depuis une autre position. Lorsque l'écran bascule sur l'image en plein écran de la caméra de rétrovisée pendant la conduite normale, passez au réglage inverse dans « Polarité caméra » - Si vous touchez [ ] pendant l'affichage de l'image de la caméra, l'image affichée s'est instantanément.

Réglage d'activation de la caméra de rétrovision

1 Affichez l'écran de réglage « Système » la page 20, Affichage de l'écran de réglage « Système » 2 Touchez [Paramètres camera]. 3 Touchez [Entrée camera] pour basculer entre « Act » et « Dés » (par défaut).

Réglage de la polarité de la caméra de rétrovision

Cette fonction est disponible quand « Entréeamera » est « Act » la page 20, Réglement d'activation de la camera de rétrovisée

Affichez l'écran de réglage « Système ». La page 20, Affichage de l'écran de réglage « Système »

2 Touchez [Paramètres camera].

3 Touchez [Polarité camera]. Batterie (par défaut) :

La polarité du câble raccordé est positive.

Masse:

La polarité du câble raccordé est négative.

Réglage de la caméra pour le mode rear view

1. Appuyez sur 2. Touchez [Rear View]. Pour définir la camera de rétrovisée pour le mode Rear View, réglez « Entréeamera » sur « Act ». La page 20, Reglage d'activation de la camera de rétrovisée

Réglage du mode sans écho

Vous pouvez définir le mode sans échéç qui gère le fonctionnement de certaines fonctions uniquement quand vous arrêtez votre véhicule dans un endroit sûr et serrez le frein à main.

1. Affichez l'écran de réglage « Système » La page 20, Affichage de l'écran de réglage « Système » 2. Touchez [Mode sécurité] pour basculer entre « Act » (par défaut) et « Dés ».

Sélection de la langue du système

Si les réglages de la langue intégrée et de la langue sélectionnée sont différents, les informations de texte peuvent ne pas s'afficher correctement. - Certains caractères peuvent ne pas s'afficher correctement.

1 Affichez l'écran de réglage « Système » • la page 20, Affichage de l'écran de réglage « Système » 2 Touchez [Système de langue]. 3 Touchez la langue que vous souhaitez utiliser.

Réglage du bip sonore

1. Affichez l'écran de réglage « Système ». La page 20, Affichage de l'écran de réglage « Système ». 2. Touchez [Bip] pour passer à « Act » (par défaut) ou à « Dés ».

Réglage des positions de réponse de l'écran tactile (étalonnage de l'écran tactile)

Si la position des touches de l'écran tactile est décalée par rapport à la position où celles-ci réagissent quand vous touchez l'écran, ajustez leur position sur l'écran tactile.

Ce réglage est disponible uniquement lorsque vous avez arrêté que votre véhicule dans un endroit sûr et serré le frein à main. N'utilisez pas un objet pointu, tel qu'un stylo-bille ou un portemine, qui risquerait d'endommager l'écran. - Ne coupez pas le moteur lors de la sauvegarde des données sur la position ajustée.

1 Affichez l'écran de réglage « Système », • la page 20, Affichage de l'écran de réglage « Système » 2 Touchez [Étalandnage écran tactile]. 3 Touchez [Oui]. 4 Touchez les quatre coins de l'écran le long des flèches. 5 Appuyez sur:

Les résultats du réglage sont sauvegardés.

6. Appuyez à nouveau sur :

Effectuez le réglage sur 16 points.

Touchez décisément le centre du symbole « + » affiché à l'écran.

La cible indique l'ordre.

Si vous appuyez sur la position précédemment réglée, elle est rétablie. - Si vous maintenez enfoncé le bouton, le réglage est annulé.

Maintenez enfoncé:

Les résultats du réglage sont sauvegardés.

Régler le déclenchement du variateur

1 Affichez l'écran de réglage « Système », • la page 20, Affichage de l'écran de réglage « Système » 2 Touchez [Réglage intensité].

3 Touchez [Commande intensité]. 4 Touchez l'objet. - Auto (par défaut):

Passa automatiquement le variateur à allumé ou étant en fonction de la mise en marche ou de l'extinction des phares de ce véhicule.

Manuel

Passé occasionnellement le variateur a allumé ou éteint.

Temps :

Passé le variateur à allumé ou éteint à l'heure que vous avez réglé.

Régler la durée du variateur en journée ou la nuit

• Vous pouvez utiliser cette fonction quand « Commande intensité » est régulé sur « Manuel »

1 Affichez l'écran de réglage « Système »

• La page 20, Affichage de l'écran de réglage « Système »

Touchez [Réglage intensité].

3 Touchez [Jour/Nuit] pour basculer entre les éléments suivants.

Jour (par défaut) :

Éteignez manuellement le variateur.

Nuit:

Allume manuellement le variateur.

Régler la durée du variateur en option

Vous pouvez régler l'heure à laquelle le variateur est allumé ou éteint.

• Vous pouvez utiliser cette fonction quand « Commande intensité » est régisé sur « Temps ». Ce réglage est disponible uniquement lorsque vous avez arrêté que votre véhicule dans un endroit sûr et serré le frein à main.

1 Affichez l'écran de réglage « Système » • la page 20, Affichage de l'écran de réglage « Système » 2 Touchez [Réglage intensité]. 3 Touchez [Durée intense]. L'écran « Réglage durée » apparait. 4 Touchez l'affichage de l'heure pour activer le mode réglage.

Paramètres du système

Touchez le graphique pour régler la durée du variateur.

• Vous pouvez également régler la durée du variateur en touchant ou.
• Chaque appui sur ou déplace le curseur en arrêté ou en avant dans la plage de 15 minutes. Le réglage par défaut est 18h00-6h00 (6h00 PM-6h00 AM).
• Quand les curseurs sont placés au même point, la durée disponible du variateur est 0 heures.
• Quand le curseur de réglage de l'heure d'arrêt est placé à l'extrémité gauche et le curseur de réglage de l'heure de mise en marche est placé sur l'extrémité droite, la durée disponible du variateur est 0 heures. Quand le curseur de réglage de l'heure de mise en marche est placé à l'extrémité gauche et le curseur de réglage de l'heure d'arrêt est placé sur l'extrémité droite, la durée disponible du variateur est 24 heures. L'affichage de l'heure de la barre de réglage de durée du variateur dépend du réglage de l'affichage de l'horloge. la page 25, Réglage de l'heure et de la date

Réglage de l'image

Vous pouvez ajuster l'image pour chaque source et la caméra de rétrovisée.

Attention

Par mesure de sécurité, vous ne pouvez pas utiliser certaines des fonctions pendant que le véhicule roule. Pour activer ces fonctions, vous devez vous arrêter dans un endroit sûr et serrer le frein à main. Consultez les Informations importantes pour l'utilisateur (un manuel séparé).

1 Affichez l'écran que vous souhaitez ajuster. 2 Affichez l'écran de réglage « Système » la page 20, Affichage de l'écran de réglage « Système » 3 Touchez [Ajustement image]. 4 Touchez l'élément pour sélectionner la fonction à ajuster. Brightness: Ajuste l'intensité du noir. (-24 à +24) Contrast: Ajuste le contraste. (-24 à +24) Color:

Ajuste la saturation des couleurs. (-24 à +24)

Hue:

Ajuste la tonalité de couleur (quelle couleur est accentuée, rouge ou vert). (-24 à +24) Dimmer:

Ajuste la luminosité de l'affichage. (+1 à +48)

• Avec certaines images, vous ne pouvez pas régler la Hue et la Color.
• Si vous touchez [Rear View], le mode passe au réglage de l'image pour la visualisation arrêtée. En touchant [Source], vous pouvez revenir au réglage de l'image pour la source AV.

Touchez <<,>>,<<,>>,<<,>>,<<,>> pour régler.

• Les réglages de « Brightness », « Contrast » et « Dimmer » sont stockés séparément quand les phares de votre véhicule sont éteints (journée) et allumés (nuit).
• « Brightness » et « Contrast » sont commutés automatiquement selon que les phares du véhicule sont allumés ou éteints.
• « Dimmer » peut être modifié au niveau du réglage ou de l'heure pour l'allumer ou l'éteindre. • la page 21, Régler le variateur
• Le contenu du réglage peut être mémorisé séparément.

Affichage de l'écran de réglage « audio

1. Appuyez sur : 2. Touchez 0, fais

L'écran de réglage « Audio » apparait.

Réglage de l'équilibre avant-à-arrière et droite-gauche

• Cette fonction est disponible si « Haut-parleur arrêté » est réglé sur « HP » et « Sortie Pré-ampli » est réglé sur « Arrière » 1 Affichez l'écran de réglage « Audio ». • la page 22, Affichage de l'écran de réglage « Audio » 2 Touchez [Fader/Balance]. 3 Touchez ou pour régler l'équilibre des haut-parleurs avant/arrière. 4 Touchez ou pour régler l'équilibre des haut-parleurs gauche/droite.
• « Avant15 » à « Arrière15 » s'affiche lorsqu'le équilibre des haut-parleurs avant/arrière se déplace de l'avant vers l'arrière. « Gauche15 » à « Droit15 » s'affiche lorsqu'équilibre des haut-parleurs gauche/droit se déplace de la gauche vers la droite. Le réglage par défaut est « Av/Ar 0 G/D 0 »
• Vous pouvez également régler l'équilibre avant-arrière et gauche-droite en touchant le point sur le tableau affiché.

Réglage de l'équilibre sonore

Cette fonction est disponible si « Haut-parleur arrière » et « Présortie » sont régés sur « Paramètres subwoofer » 1 Affichez l'écran de réglage « Audio » la page 22, Affichage de l'écran de réglage « Audio » 2 Touchez [Balance]. 3 Touchez ou pour régler l'équilibre des haut-parleurs gauche/droite. -Gauche15" a"Droit15"s'affiche lorsquel'équilibre des haut-parleurs gauche/droite se déplace de la gauche vers la droite. Le réglage par défaut est "G/D 0". - Vous pouvez également régler l'équilibre avant-à-rrière et gauche-droite en faisant glisser le point sur le tableau affiché.

Ajustement des niveaux des sources

SLA (réglage du niveau de la source) vous permet de régler le niveau du volume sonore de chaque source pour éviter les fortes variations d'amplitude sonore en passant d'une source à l'autre.

• Les réglages sont basés sur le niveau du volume du syntoniseur FM qui, lui, demeure inchangé.
• Cette fonction n'est pas disponible lorsque le syntoniseur FM est sélectionné comme source AV. 1 Comparez le niveau du volume du syntoniseur FM au niveau de la source que vous souhaitez ajuster. 2 Affichez l'écran de réglage « Audio ». La page 22, Affichage de l'écran de réglage « Audio » 3 Touchez [Niveau des sources audio]. 4 Touchez l ou pour régler le volume de la source. Si vous touchez directement la zone dans laquelle le curseur peut être déplacé, le réglage SLA prend la valeur du point touché. +4 -4 s'affiche à mesure que le volume sonore augmente ou diminue. Le réglage par défaut est « 0 »

Régler la correction physiologique

Cette fonction compense les déficits des plages de basse fréquence et de haute fréquence à faible volume.

• Cette fonction n'est pas disponible si vous passez ou recevez un appel avec la fonction mains libres.

1 Affichez l'écran de réglage « Audio » la page 22, Affichage de l'écran de réglage « Audio » 2 Touchez [Loudness]. 3 Touchez l'élément.

Les éléments suivants sont disponibles : Dé (par défaut), Faible, Moyen, Élevé.

Utiliser la sortie du haut-parleur d'extrêmes

Ce produit est équipé d'une sortie du haut-parleur d'extrêmes qui peut être mise en ou hors service.

1 Affichez l'écran de réglage « Audio » • la page 22, Affichage de l'écran de réglage « Audio » 2 Touchez [Subwoofer] pour basculer entre « Act » (par défaut) et « Dés »

Ajuster les réglages du haut-parleur d'extrêmes graves

• Cette fonction est uniquement disponible quand « Subwoofer » est « Act » • la page 23, Utiliser la sortie du haut-parleur d'extrêmes

1 Affichez l'écran de réglage « Audio » la page 22, Affichage de l'écran de réglage « Audio »

2 Touchez [Paramètres subwoofer]. 3 Touchez ou pour passer la phase du haut-parleur d'extrêmes graves à normale ou inversée. 4 Touchez ou pour régler le niveau du haut-parleur d'extrêmes graves entre -24 et 6. 5 Touchez ou pour régler la fréquence du haut-parleur d'extrêmes graves.

Les éléments suivants sont disponibles :

80Hz (par défaut), 50Hz, 63Hz, 80Hz, 100Hz, 125Hz.

Changer la sortie du haut-parleur arrêté

1 Désactivez la source. 2 Affichez l'écran de réglage « Audio » la page 22, Affichage de l'écran de réglage « Audio » 3 Touchez [Haut-parleur arrière]. 4 Touchez pour basculer entre « HP » (par défaut) et « Subwoofer » - Quand cette fonction est réglée sur « Paramètres subwoofer », « Sortie Pré-ampli » est fixée sur « Paramètres subwoofer »

Basculer la sortie arrière RCA

Quand « Haut-parleur arrière » est réglé sur « Paramètres subwoofer », ce paramètre est fixé sur « Paramètres subwoofer »

1 Affichez l'écran de réglage « Audio ». La page 22, Affichage de l'écran de réglage « Audio » 2 Touchez [Sortie Pré-ampli] pour passer à « Paramètres subwoofer » (par défaut) ou « Arrière »,

Amplifier les basses

1 Affichez l'écran de réglage « Audio » la page 22, Affichage de l'écran de réglage « Audio » 2 Touchez [Bass Booster]. 3 Touchez pour sélectionner le niveau d'amplification des basses de 0 à +6.

Régler le filtre passe-haut

1 Affichez l'écran de réglage « Audio » La page 22, Affichage de l'écran de réglage « Audio » 2 Touchez [Filtre salle-haut]. 3 Touchez l'élément.

Les éléments suivants sont disponibles :

Désactivé (par défaut), 50Hz, 63Hz, 80Hz, 100Hz, 125Hz.

Rappel des courbes d'égalisation

Sept courbes d'égalisation sont enregistrées, que vous pouvez aisément rappeler à tout moment. Voici une liste des courbes d'égalisation :

S. Bass est une courbe qui amplifie les sons graves uniquement. - Puissant est une courbe qui amplifie à la fois les sons graves et aigus. - Naturel est une courbe qui amplifie légèrement à la fois les sons graves et aigus. Vocal est une courbe qui amplifie les sons médiums, c'est-à-dire de production vocale. - Plat est une courbe plate sans amplification. - Perso1 est une courbe d'égalisation réglée que vous créez. Si vous sélectionnez cette courbe, l'effet est appliqué à toutes les sources AV. - Perso2 est une courbe d'égalisation réglée que vous créez. Si vous sélectionnez cette courbe, l'effet est appliqué à toutes les sources AV. Le réglage par défaut est « Puissant ».

1 Affichez l'écran de réglage « Audio » la page 22, Affichage de l'écran de réglage « Audio » 2 Touchez [Égaliseur graphique]. 3 Touchez l'égaliseur souhaité.

Personnalisation des courbes d'égalisation

Vous pouvez ajuster comme vous le souhaitez le réglage de la courbe d'égalisation actuellement sélectionnée. Les réglages peuvent être faits avec un égaliseur graphique à 5 bandes.

Si vous procédez à des réglages lorsqu'une courbe « S. Bass », « Puisant », « Naturel », « Vocal » ou « Plat » est sélectionnée, les réglages de la courbe d'égalisation prennent obligatoirement la valeur « Perso1 ». Si vous procédez à des réglages lorsqu'une courbe « Perso2 » est sélectionnée par exemple, la courbe « Perso2 » est mise à jour. Des courbes « Perso1 » et « Perso2 » peuvent être créées pour être communes à toutes les sources.

1 Affichez l'écran de réglage « Audio » (page 22). 2 Touchez [Égaliseur graphique]. 3 Sélectionnez la courbe que vous souhaitez utiliser comme base de votre personnalisation. 4 Touchez la fréquence dont vous souhaitez régler le niveau. Si vous glissez un doigt sur les barres de plusieurs bandes d'égalisation, les réglages de la courbe d'égalisation prennent la valeur du point touché sur chaque barre.

Sélection de la couleur de thème

Une couleur de thème peut être sélectionnée parmi 3 couleurs différentes.

1 Affiche l'écran « thème »

2 Touchez [thème]. 3 Touchez la couleur souhaitée.

Menu de favoris

L'enregistrement de vos éléments de menu favoris dans des raccourcis vous permet d'accéder rapidement à l'écran de menu enregistré en touchant simplement l'écran « Favoris »

Il est possible d'enregistrer un maximum de 12 éléments dans le menu des favoris.

Créer un raccourci

1 Affiche l'écran « Paramètres »

2 Touchez l'icône en forme d'étoile de l'élément du menu que vous souhaitez ajouter au menu des favors.

L'icône en forme d'étoile du menu sélectionné est remplie.

Pour annuler l'enregistrement, touchez de nouveau l'icône en forme d'étoile dans la colonne des menus.

Sélection d'un raccourci

1 Affiche l'écran « Favoris »

2 Touchez l'objet de menu souhaité.

Suppression d'un raccourci

1 Affiche l'écran « Favoris »

2 Touchez et maintenez enfoncée la colonne du menu des favors que vous souhaitez supprimer.

Le menu sélectionné est supprimé de l'écran « Favoris »

• Vous pouvez également supprimer un raccourci en touchant l'icône en forme d'étoile dans la colonne du menu enregistré.

Opérations communes

Affichage de l'horloge

Écran de réglage de l'heure et de la date

la page 25, Réglement de l'heure et de la date

Touche mode affichage écran

Change le mode écran large

• La page 26, Changement du mode écran large

Réglage de l'heure et de la date

1 Touchez l'heure actuelle sur l'écran. 2 Touchez l ou pour régler l'heure et la date correctes.

Vous pouvez modifier les éléments suivants : Année, mois, date, heures, minutes.

• Vous pouvez modifier le format d'affichage de l'heure à « 12 heures » (par défaut) ou « 24 heures »
• Vous pouvez modifier l'ordre du format d'affichage de la date : Jour-mois-année, Mois-jour-année.

Changement du mode écran large

Veuillez régler la taille d'écran pour la vidéo et les images JPEG/BMP

Le réglage par défaut est « Full » et « Normal » pour les images JPEG/BMP. Si des touches de l'écran tactile sont présentes à l'écran, les images sont affichées en mode « Full » quel que soit votre réglage.

1 Touchez la touche suivante.

L'apparence de cette touche est différente selon le réglage sélectionné.

2 Touchez le mode souhaité.

Une image 4:3 est agrandie horizontalement uniquement, ce qui vous permet de bénéficier d'une image sans aucune omission.

Une image 4:3 est agrandie dans les mêmes proportions verticalement et horizontalement.

Normal:

Une image 4:3 est affichée normalement, sans modifier sa proportion.

Vous ne pouvez pas utiliser cette fonction en conduisant. Des réglages différents peuvent être mémorisés pour chaque source vidéo. Lorsqu'une vidéo est affichée dans un mode écran large différent de son rapport de format d'origine, elle peut apparaître différente. L'image vidéo est plus grossière lorsqu'elle est affichée en mode « Zoom ».

Réglage du signal vidéo de la caméra de rétrovision

Lorsque vous connectez une caméra de rétrovisée à ce produit, sélectionnez le réglage du signal video approprié.

• Vous ne pouvez utiliser cette fonction que quand l'entrée de signal AV reçoit le signal video.

Affichage de l'écran « Réglage vidéo »

3 Touchez [cama]

Le menu contextuel apparait.

4 Touchez l'objet que vous souhaitez régler.

• Automatique (par défaut) : Ajuste automatiquement le réglage du signal vidéo. PAL : Régle le signal vidéo sur PAL. NTSC : Régle le signal vidéo sur NTSC. PAL-M : Régle le signal vidéo sur PAL-M. PAL-N : Régle le signal vidéo sur PAL-N. SECAM : Régle le signal vidéo sur SECAM.

Réinitialisation de divers réglages/restauration des réglages par défaut du produit

Vous pouvez restaurer les réglages et le contenu enregistré par défaut. Plusieurs méthodes peuvent être utilisées pour effacer les données utilisateur.

Méthode 1: retirez la batterie du véhicule

Réinitialise divers réglages enregistrés sur le produit.

Les réglages configurés sur l'écran « thème » ne sont pas réinitialisés.

Méthode 3: appuyez sur le bouton RESET

• La page 4, Réinitialisation du microprocesseur

Restauration des réglages par défaut

Ce réglage est disponible instantanément lorsque vous avez arrêté que votre véhicule dans un endroit sûr et serré le frein à main.

Attention

Ne coupez pas le moteur lors de la restauration des réglages.

2 Touchez [restaurer les paramètres].

Un message confirmant l'initialisation des réglages s'affiche.

3 Touchez [restaurer].

• La source est désactivée et la connexion Bluetooth est déconnectée avant de démarrer le processus.

Dépannage

Si vous rencontrez des problèmes en utilisant ce produit, consultez cette section. Les problèmes les plus courants sont indiqués ci-dessous, avec les causes probables et les solutions. Si vous ne trouvez pas de solution à votre problème ici, contactez votre revendeur ou le centre de service Pioneer agréé le plus proche.

Problèmes avec l'écran de commandes AV

L'écran est recouvert d'un message d'advertisement et la vidéo n'est pas visible.

→Le fil de détection de la position du frein à main n'est pas branché ou le frein n'est pas serré. - Branchez correctement le fil du frein à main et serrez le frein à main. Le verrouillage par frein à main est activé. - Stationnez le véhicule en lieu sûr et serrez le frein à main.

L'audio ou la vidéo saute. Le produit n'est pas fermement fixé. Fixez-le fermement.

Aucun son n'est produit. Le niveau du volume n'augmente pas.

Les câbles ne sont pas branchés correctement. Connectez les câbles correctement.

L'image est étiérée, avec un rapport de format incorrect.

Le réglage du rapport n'est pas correct pour l'affichage. — Sélectionnez le réglage approprié pour cette image.

Impossible d'utiliser l'iPod.

L'iPod est bloqué.

• Reconnectez l'iPod avec le câble d'interface USB Pour iPod / iPhone. — Mettez à jour la version logicielle de l'iPod.

Une erreur s'est produite. - Reconnectez l'iPod avec le câble d'interface USB Pour iPod / iPhone. - Stationnez votre véhicule en lieu sûr et coupez le contact. Mettez la clé de contact sur la position arrêt (ACC OFF). Puis redémarrez le moteur et remettez ce produit sous tension. - Mettez à jour la version logicielle de l'iPod. Les câbles ne sont pas branchés correctement. Connectez les câbles correctement.

Problèmes avec l'écran du téléphone

Impossible de composer un numéro, car les touches de

L'écran tactile ne sont pas actives.

Votre téléphone est hors réseau. Réessayez après être revenu dans une zone couverte. La connexion entre le téléphone portable et le produit est impossible pour le moment. Suivez la procédure de connexion.

Problèmes avec l'écran de l'application

Un écran noir est affiché.

• Pendant que vous utilisiez une application, celle-ci a été interrompue côté smartphone. Appuyez sur pour afficher l'écran du Menu principal. Le système d'exploitation du smartphone peut être en attente d'opérations sur l'écran. — Arrêtez le véhicule dans un lieu sûr et vérifiez l'écran du smartphone.

L'écran est affiché, mais aucune opération n'est possible.

Une erreur s'est produite. - Stationnez le véhicule en lieu sûr et coupez le contact (ACC OFF). Ensuite, rallumez le contact (ACC ON).

Le smartphone n'était pas chargé.

La recharge s'est arrêtée, car la température du smartphone a augmenté en raison de son utilisation prolongée pendant la recharge. — Débranche le smartphone du câble et patientez jusqu'à ce qu'il refroidisse.

La batterie a consommé plus d'énergie qu'elle n'a été rechargée. — Ce problème peut être résolu en interrompant les services inutiles sur le smartphone.

Messages d'erreur

Quand des problèmes se produisent avec ce produit, un message d'erreur apparait à l'écran. Reportez-vous au tableau ci-dessous pour identifier le problème, puis effectuez l'action corrective suggérée. Si l'erreur persiste, enregistrez le message d'erreur et contactez ce revendeur ou le centre de service Pioneer le plus proche.

Communication

Erreur AMP.

Ce produit ne fonctionne pas ou le branchement des haut-parleurs est incorrect; le circuit de protection est activé. — Vérifiez le branchement des haut-parleurs. Si le message ne disparait toujours pas, même après avoir coupé/allumé le moteur, contactez votre revendeur ou un centre de service Pioneer agréé pour obtenir de l'aide.

Périphérique de stockage USB

Error-02

Échec de communication. Coupez le contact puis rallumez-le. — Déconnectez le périphérique de stockage USB. - Changez la source. Puis revenez au périphérique de stockage USB.

Fichier illisible

Ce type de fichier ne peut pas être lu sur ce produit. - Sélectionnez un fichier pouvant être lu. - La sécurité du périphérique de stockage USB connecté est activée. — Suivez les instructions du périphérique de stockage USB pour désactiver la sécurité.

Passer

Le périphérique de stockage USB connecté contient des fichiers protégés par DRM. — Les fichiers protégés sont ignorés.

Protégé

Tous les fichiers sur le périphérique de stockage USB connected contiennent du contenu DRM. - Remplacez le périphérique de stockage USB.

USB Incompatible

Le périphérique de stockage USB connecté n'est pas pris en charge par ce produit. — Déconnectez ce périphérique et remplacez-le par un périphérique de stockage USB compatible.

Vérification USB

Le connecteur USB ou le câble USB est en court-circuit. — Vérifiez que le connecteur USB ou le câble USB n'est pas coincé ou endommagé. Le périphérique de stockage USB connecté consomme plus que le courant maximum autorisé. — Déconnectez le périphérique de stockage USB et ne l'utilisez pas. Coupez le contact, rallumez-le, puis connectez un périphérique de stockage USB compatible.

Déconnexion USB pour protection autoradio ne pas reconnecter cette USB sur autoradio RESET pour redémarrer la mémoire USB

Le connecteur USB ou le câble USB est en court-circuit. - Vérifiez que le connecteur USB ou le câble USB n'est pas coincé ou endommagé. Le périphérique de stockage USB connecté consomme plus que le courant maximum autorisé. - Déconnectez le périphérique de stockage USB et ne l'utilisez pas. Coupez contact, rallumez-le, puis connectez un périphérique de stockage USB compatible. Le câble d'interface USB Pour iPod / iPhone est en court-circuit. - Vérifiez que le câble d'interface USB Pour iPod / iPhone ou le câble USB n'est pas coincé ou endommagé.

Format audio non compatible

Ce type de fichier n'est pas pris en charge sur ce produit. — Sélectionnez un fichier pouvant être lu.

Ipod

Défaillance de l'iPod. — Débranche le câble de l'iPod. Dès que le menu principal de l'iPod s'affiche, rebranche l'iPod et réinitialise-toi.

La version du micrologiciel de l'iPod est ancienne. — Mettez à jour la version d'iPod.

Problème d'alimentation du module Bluetooth de ce produit. Coupez le contact puis rallumez-le.

Si le message d'erreur s'affiche toujours après cette action, contactez votre revendeur ou un centre de service Pioneer agréé.

Remarques générales sur le périphérique de stockage USB

• N'a laissiez pas le périphérique de stockage USB dans un emplacement aux températures élevées.
• Selon le type du périphérique de stockage USB que vous utilisez, ce produit peut ne pas reconnaître le périphérique de stockage ou les fichiers peuvent ne pas être lus correctement.
• Les informations textuelles de certains fichiers audio et vidéo risquent de ne pas s'afficher correctement.
• Les extensions de fichiers doivent être utilisées correctement.
• Au démarrage de la lecture de fichiers à partir d'un périphérique de stockage USB comportant une structure hiérarchique de dossiers complexe, il peut y avoir un court temps d'attente.
• Les opérations peuvent varier selon le type de périphérique de stockage USB.
• Il peut ne pas être possible de réproduire certains fichiers musicaux d'une source USB à cause des caractéristiques des fichiers, du format des fichiers, de l'application utilisée pour l'enregistrement, de l'environnement de lecture, des conditions de stockage, etc.

Compatibilité du périphérique de stockage USB

Pour en savoir plus sur la compatibilité du périphérique de stockage USB avec ce produit, consultez la page 31, Spécifications. • Protocole: en bloc - Vous ne pouvez pas connecter un périphérique de stockage USB à ce produit via un concentrateur USB. - Les périphériques de stockage USB avec partition ne sont pas compatibles avec ce produit. Fixez soigneusement le périphérique de stockage USB pendant la conduite. Ne laissez pas le périphérique de stockage USB tomber sur le plancher, où il risque de se retrouver coincé sous la pédale de frein ou l'accélérateur. Au démarage de la lecture des fichiers audio codés avec des données d'images, il peut y avoir un court temps d'attente. - Certains périphériques de stockage USB connectés à ce produit peuvent produire un bruit parasite affectant la radio.

• Ne connectez rien d'autres qu'un périphérique de stockage USB.

La série des fichiers audio sur un périphérique de stockage USB

Pour les périphériques de stockage USB, la séquence de lecture est différente de la séquence sur le périphérique de stockage USB.

Directives de manipulation et informations supplémentaires

• Ce produit n'est pas compatible avec les cartes Multi Media Card (MMC). Il n'est pas possible de lire des fichiers au copyright protégé.

Généralités

Durée de lecture maximum d'un fichier audio stocké sur un périphérique de stockage USB : 7h30 (450 minutes)

Périphérique de stockage USB

Système de fichiers : FAT16/FAT32

Nombre maximum de dossiers : 300

Nombre maximum de fichiers : 15 000

Types de fichiers pouvant être lus: MP3, WMA, AAC, WAVE,

H.264, MPEG4, MKV, JPEG

Compatibilité MP3

Version 2. x de la balise ID3 a la priorité lorsque les versions 1. x et 2. x existent. Ce produit n'est pas compatible avec les programmes suivants: MP3i (MP3 interactif), mp3 PRO, liste de diffusion m3u

Périphérique de stockage USB

Extension de fichier : .mp3

Débit binaire: 8 kbps à 320 kbps (CBR), VBR

Fréquence d'échantillonnage: 8 kHz à 48 kHz

Balise ID3: Balise ID3 Ver. 1.0, 1.1, 2.2, 2.3, 2.4

Compatibilité WMA

Ce produit n'est pas compatible avec les programmes suivants : Windows Media™ Audio 9 Professional, Lossless, Voice

Périphérique de stockage USB

Extension de fichier :. wma

Débit binaire : 5 kbps à 320 kbps (CBR), VBR

Fréquence d'échantillonnage: 8 kHz à 48 kHz

Compatibilité WAV

La fréquence d'échantillonnage indiquée à l'écran peut être arrondie.

Périphérique de stockage USB

Extension de fichier :.wav

Format : PCM linéaire (LPCM)

Fréquence d'échantillonnage : 16 kHz à 48 kHz

Bits de quantification : 8 bits et 16 bits

Compatibilité AAC

Ce produit lit les fichiers AAC codés par iTunes.

Périphérique de stockage USB

Extension de fichier: .m4a

Débit binaire: 8 kbps à 320 kbps (CBR)

Fréquence d'échantillonnage: 8 kHz à 48 kHz

Compatibilité des fichiers vidéo (USB)

Les fichiers peuvent ne pas être lus correctement selon l'environnement dans lequel le fichier a été créé ou le contenu du fichier. Ce produit peut ne pas fonctionner correctement, selon l'application utilisée pour coder les fichiers WMA. Selon la version du Lecteur Windows Media™ utilisé pour coder les fichiers WMA, les noms d'albums ou autres informations textuelles risquent de ne pas s'afficher correctement. Au démarrage de la lecture des fichiers audio codés avec des données d'images, il peut y avoir un court temps d'attente. Ce produit n'est pas compatible avec le transfert de données en écriture de paquets. Ce produit peut reconnaître jusqu'à 32 caractères, depuis le premier caractère jusqu'à l'extension de fichier et le nom de dossier. Selon la zone d'affichage, le produit peut essayer de les afficher dans une taille de police réduite. Cependant, le nombre maximum de caractères pouvant être affichés dépend de la largeur de chaque caractère et de la zone d'affichage. La séquence de sélection de dossiers ou d'autres opérations peut être modifiée selon le calcul de codage ou d'écriture.

Format: MPEG-4 Codec vidéo compatible : MPEG-4 Codec audio compatible : MP3 PCM linéaire (LPCM) Résolution maximum : 720 pixels x 480/576 pixels Cadence maximale des images : 30 ips Les fichiers peuvent ne pas être lus selon le débit binaire.

Format: MPEG-4 Codec vidéo compatible : MPEG-4 Codec audio compatible : AAC Résolution maximum : 720 pixels x 480/576 pixels Cadence maximale des images : 30 ips Les fichiers peuvent ne pas être lus selon le débit binaire.

Format: MPEG-4 Codec vidéo compatible: MPEG-4 Codec audio compatible : AAC/MP3 PCM linéaire (LPCM) Résolution maximum : 720 pixels x 480/576 pixels Cadence maximale des images : 30 ips Les fichiers peuvent ne pas être lus selon le débit binaire.

Exemple de hiérarchie

• Ce produit assigne les nombres de dossier. L'utilisateur ne peut pas assigner les nombres de dossier.

Avis concernant les droits d'auteur et les marques commerciales

1. Les redistributions de code source doivent conserver .
2. Les redistributions sous forme binaire doivent reproduire dans la documentation et/ou les autres éléments fournis avec la distribution.
3. Tous les supports publicitaires mentionnant des caractéristiques ou l'utilisation de ce logiciel doivent afficher l'avis suivant:

Ce produit inclut un SIGIEI développé par l'Université de Californie à Berkeley et ses contributeurs.

1. Ni le nom de l'Université ni les noms de ses contributeurs ne peuvent être utilisés pour soutenir ou promouvoir des produits dérivés de ce logiciel sans autorisation écrite spécifique préalable.

CE LOGICIEL EST FOURNI PAR LES MEMBRES DU CONSEIL D'ADMINISTRATION ET LES CONTRIBUTEURS « TEL QUEL » ET TOUJE GARANTIE EXPRESSED OU IMPLICITE, COMPRENANT, MAIS NON LIMITÉE, AUX GARANTIES IMPLICITES DE VALEUR

MARCHANDE ET D'ADEQUATION À UN USAGE SPECIFIQUE EST REJEITÉ. EN AUCUN CAS LES MEMBRES DU CONSEIL D'ADMINISTRATION ET LES CONTRIBUITEURS NE SAURAIENT ÉTRE TENUS RESPONSABLES POUR TOUT DOMMAGE DIRECT, INDIRECT, ACCESSOIRE, SPECIAL, EXEMPLAIRE OU CONSECUTIF (COMPRENANT, MAIS NON LIMITÉ À, L'ACQUISITION DE BIENS OU DE SERVICES DE SUBSTITUTION; LA PERTE D'USAGE, DE DONNÉES OU DE PROFITS; OU L'INTERRUPTION DE L'ACTIVité) QUELLE OU'en SOIT LA CAUSE ET QUEL QUE SOIT LE TYPE DE RESPONSABILITIES, CONTRACTUELL, STRICTE OU DELICTUÉLLE (COMPRENANT LA NÉLGENCE OU AUTRE) RÉSULTANT D'une MANIÈRE OU D'une AUTRE DE L'UTILISATION DE CE LOGICIE, MÊME S'ILS ONT ETÉ INFORMÉ DE LA POSSIBILITÉ D'un TEL DOMMAGE

Bluetooth®

La marque de mot et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par PIONEER CORPORATION est faite sous licence. Les autres marques de commerce ou noms commerciaux sont la propriété de leur propriétaire respectif.

Windows Media est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée et distribuée que sous licence de Microsoft Licensing, Inc.

AAC est l'acronyme de Advanced Audio Coding et désigne la technologie de compression audio standard utilisée avec MPEG-2 et MPEG-4. Plusieurs applications peuvent être utilisées pour coder les fichiers AAC, mais les formats et extensions de fichiers différent en fonction de l'application utilisée pour coder. CetSpeaklit les fichiers AAC codés par iTunes.

Informations détaillées concernant les dispositifs ipod connectés

• Pioneer n'accepte aucune responsabilité pour les données perdues depuis un iPod, même si ces données sont perdues pendant l'utilisation de ce produit. Veuillez effectuer régulièrement une copie de sauvegarde des données de votre iPod.
• Ne laissez pas l'iPod exposé à la lumière directe du soleil pendant de longues périodes. Cela risque de provoquer un dysfonctionnement de l'iPod en raison de la température élevée.
• Ne laisses pas l'iPod dans un lieu exposé à de fortes températures. Fixez goigneusement l'iPod pendant la conduite. Ne le laissez pas tomber sur le plancher, ou il risque de se retrouver coincé sous la pédale de frein ou l'accélérateur.

Pour en savoir plus, reportez-vous à la documentation iPod.

Ipod et iphone

Made for

iPod

iPhone

Les accessoires électroniques portant la mention « Made for iPod » et « Made for iPhone » ont été conçus pour fonctionner respectivement avec un iPod ou un iPhone et sont certifiés conformes aux exigences d'Apple par le fabricant.

Apple n'est pas responsable du fonctionnement de cet appareil ou de sa compatibilité avec les normes réglementaires et de sécurité.

Veuillez noter que l'emploi de cet accessoire avec un iPod ou un iPhone peut affecter les performances sans fil.

iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

Lightning est une marque commerciale d'Apple Inc.

App Store est une marque de service d'Apple Inc.

iOS est une marque commerciale dont les droits afférents sont détenus par Cisco aux États-Unis et dans d'autres pays.

iTunes est une marque commerciale d'Apple Inc., enregistrée aux États-Unis et dans d'autres pays.

Avis concernant la visualisation de données vidéo

Rappelez-vous que l'utilisation de ce système dans un but commercial ou de présentation publique peut constituer une violation de droits d'auteur protégés par les lois sur le copyright.

Avis concernant l'utilisation de fichiers MP3

L'acquisition de ce produit octroie uniquement une licence pour une utilisation privée et non-commerciale de ce produit. Elle n'octroie en aucun cas une licence ou un droit d'utilisation pour toute diffusion en temps réel (terrestre, par satellite, câble et/ou n'importe quel autre média) commerciale (c'est-à-dire générant des revenus), diffusion/transmission via Internet, intranets et/ou autres réseaux ou via d'autres systèmes de distribution de contenu électronique, tels que des applications de lecture audio ou audio sur demande. Une licence indépendante est requise pour de telles utilisations. Pour en savoir plus, visitez notre site http://www.mp3licensing.com.

Manipulation de l'écran LCD

Lorsque l'écran LCD est exposé à la lumière directe du soleil pendant un long moment, il devient très chaud, ce qui risque d'endommager l'écran LCD. Lorsque vous n'utilisez pas ce produit, évitez au maximum de l'exposer à la lumière directe du soleil. L'écran LCD doit être utilisé dans la plage de températures indiquée dans la page 31, Spécifications. N'utilisez pas l'écran LCD à des températures élevées ou inférieures à la plage de température de fonctionnement, sous peine de provoquer le dysfonctionnement de l'écran LCD ou de l'endommager. L'écran LCD est exposé afin d'augmenter sa visibilité dans le véhicule. Veuillez ne pas appuyer fortement dessus au risque de l'endommager. - Ne forcez pas en poussant l'écran LCD au risque de le rayer. - Ne touchez l'écran LCD qu'avec vos doigts lorsque vous utilisez les fonctions de l'écran tactile. L'écran LCD peut se rayer facilement.

Écran à cristaux liquides (LCD)

Si l'écran LCD se trouve à proximité d'une sortie du climatiseur, assurez-vous que l'air provenant du climatiseur ne souffle pas dessus. L'air chaud émis par le chauffage peut endommager l'écran LCD et l'air froid du climatiseur peut entraîner la formation d'humidité dans ce produit, ce qui risque de l'endommager. - De petits points noirs ou blancs (points lumineux) peuvent apparaître sur l'écran LCD. Ils sont inhérents aux caractéristiques de l'écran LCD et n'indiquent pas un dysfonctionnement. L'écran LCD sera difficile à voir s'il est exposé à la lumière directe du soleil. Lorsque you utilisez un téléphone portable, maintenez son antenne éloignée de l'écran LCD pour éviter la perturbation de la vidéo par l'apparition de taches, de bandes colorées, etc.

Entretien de l'écran LCD

Pour dépoussiérer ou nettoyer l'écran LCD, éteignez d'abord le produit, puis essuyez l'écran avec un chiffon sec et doux. Lorsque vous essuyez l'écran LCD, faites attention de ne pas rayer la surface. N'utilisez pas de nettoyants chimiques corrosifs ou abrasifs.

Rétroéclairage par DEL (diode électroluminescente)

Une diode électroluminescente est utilisée à l'intérieur de l'affichage pour éclairer l'écran LCD.

• À basse température, l'utilisation du rétroéclairage par DEL peut augmenter la rémanence de l'image et déterminer la qualité de l'image à cause des caractéristiques de l'écran LCD. La qualité de l'image augmentera en même temps que la température. La durée de vie du rétroéclairage par DEL est de plus de 10 000 heures. Cependant, elle peut diminuer s'il est utilisé à haute température.
• Si le rétroéclairage DEL atteint la fin de sa durée de vie, l'écran devient plus sombre et l'image n'est plus visible. Dans ce cas, veuillez consulter un revendeur libre ou le centre de service Pioneer agréé le plus proche.

Généralités

Source électrique nominale : 14,4 V CC (10,8 V à 15,1 V admissible) Installation de mise à la terre............ Type négatif Consommation maximale de courant : 10 A Dimensions (L× H× P).. DIN Chassis : 178 mm × 100 mm × 157 mm Nez : 188 mm × 118 mm × 17 mm D Chassis : 178 mm × 100 mm × 165 mm Nez : 171 mm × 97 mm × 9 mm Poids : 1,1 kg

Affichage

Taille d'écran/rapport de format............6,2poules de large/16:9 (zone d'affichage réelle : 137,52 mm × 77,232 mm) Pixels 1152000(2400×480) Mode d'affichage......... Commande par matrice active TFT Système de couleurs....... Compatible PAL/NTSC/PAL-M/PAL-N/SECAM

Puissance de sortie maximale: 50 W × 4 canaux/4Ω - 50W× 2 canaux/4 Ω +70W× 1 canal/2Ω (pour le haut-parleur d'extrêmes graves) Puissance de sortie en continu..... 22 W x 4 (50 Hz à 15 kHz, 5% THD, 4Ω impedance, 2 Canaux) Impédance de charge 4Ω (4 Ω à 8 Ω [2 Ω par canal] admissible) Niveau de sortie de la pré-sortie (max) 2,0 V Égaliseur (Égaliseur graphique à 5 bandes): Fréquence 100 Hz/315 Hz/1,25 kHz/3,15 kHz/8 kHz Gain: ±12 dB HPF: Fréquence 50 Hz/63 Hz/80 Hz/100 Hz/125 Hz Pente -12 dB/octave Haut-parleur d'extrêmes graves/LPF : Fréquence 50 Hz/63 Hz/80 Hz/100 Hz/125 Hz Pente -18 dB/octave Gain +6dB-24dB Phase.. Normale/Inversée Graves amplifiées : Gain +12 dB a 0 dB

Specification standard USB......... USB1.1, USB2.0 pleine vitesse, USB2.0 haute vitesse

Alimentation max. en courant 1,0 A Classe USB. MSC (Stockage en masse) Système de fichiers. FAT16, FAT32 Format de décodage MP3......... MPEG-1 & 2 Couche audio 3 Format de décodage WMA....... Ver.7,7.1,8,9 (2 canaux audio) (Windows Media Player) Format de décodage AAC...... MPEG-4 AAC (codé seulement par iTunes) (Ver. 10.6 et précédentes) Format du signal WAVE PCM linéaire : wav Fréquence d'échantillonnage.... PCM linéaire:16 kHz,22.05 kHz, 24 kHz,32 kHz,44.1 kHz,48 kHz Format de décodage JPEG. jpeg. jpg. jpe Échantillonnage de pixels 4:2:2, 4:2:0 Taille de décodage... MAXI: 8 192 (H) × 7 680 (l), MINI: 32 (H) × 32 (l) Format de décodage video MPEG4 Profil simple

(MVH-AV280BT) Version............ Bluetooth 3.0 certifié Puissance de sortie: +4 dBm max. (Classe électrique 2)

Syntoniseur FM

Bande de fréquence 87,5 MHz à 108 MHz Sensibilité utile : 11 dBf (0,8 μV/75 Ω, mono, S/N : 30 dB) Rapport signal sur bruit 72 dB (réseau IEC-A)

Syntoniseur MW

Bande de fréquence 531 kHz à 1602 kHz (9 kHz) Sensibilité utilisable 25 μV (S/B : 20 dB) Rapport signal sur bruit 62 dB (réseau IEC-A)

Syntoniseur LW

Bande de fréquence 153 kHz à 281 kHz Sensibilité utilisable 28 μV (S/B: 20 dB) Rapport signal sur bruit 62 dB (réseau IEC-A) Les caractéristiques et la présentation peuvent être modifiées à des fins d'amélioration sans avis préalable.

Visitez www. pioneer. fr (ou www. pioneer. eu) pour enregistrer votre appareil.

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, JAPAN

1-1, CNH-Orype, CaiBai-Ky, r. Kabacakn, IIpekeKtypa Kaharaba, 212-0031, IIOHH
