MODE D'EMPLOI DFI646G ASKO

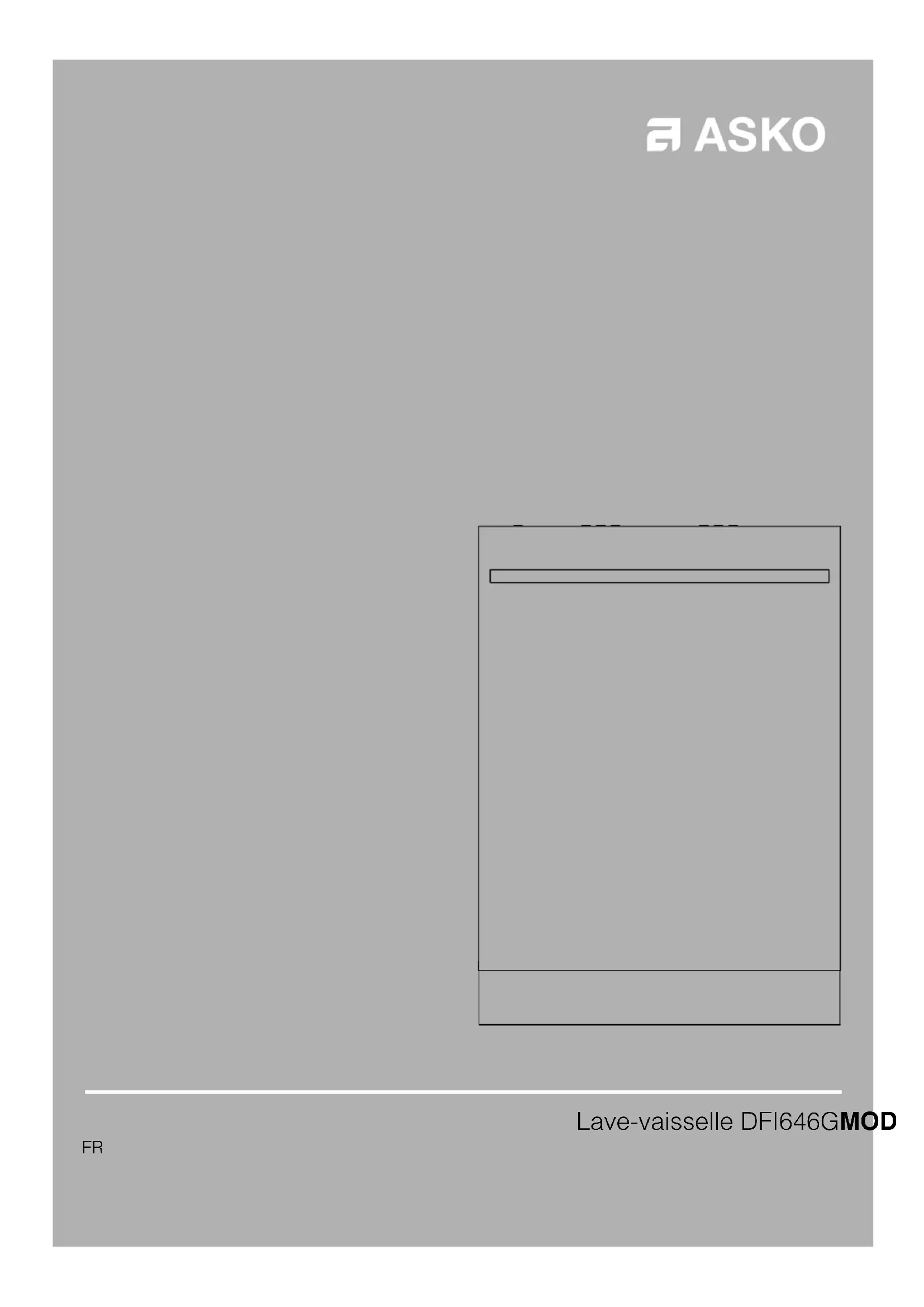

Lave-vaisselle DFI646GMODE D’EMPLOI FRTables des matières 2Bandeau de commande 3Consignes de sécurité 4Avant le premier lavage 5Chargement du lave-vaisselle 9Utilisation du lave-vaisselle 14Réglages 17Entretien et maintenance 20Dépannage 23Informations techniques 24Installation 25Service après-vente 26Informations pour le laboratoire d’essais 27Notes 28Guide d'utilisation rapide Bandeau de commande Ouvrez la porte et appuyez sur l’interrupteur Marche/Arrêt. « Welcome to your new ASKO. This is a first time set up. » apparaît sur l'afficheur la première fois que le lave-vaisselle est allumé. Il est important que vous choisissiez les bons réglages pour obtenir de bons résultats de lavage de la vaisselle. Voir la page 4. EcoSpeed mode2:00STARTSTOP Afficheur Départ/Stop Sélecteur de mode de programme Boutons de navigation pour sélectionner un programme Option Départ différé Option Extra sec Interrupteur Marche/Arrêt 2Consignes de sécurité REMARQUE

• Lisez attentivement le mode d'emploi et conservez-le en lieu sûr !

• Nombre de couverts standards : 14

• N'utilisez jamais le lave-vaisselle pour un usage autre que ceux spécifiés dans ce mode d'emploi.

• Ne chargez pas la porte ou les paniers du lave-vaisselle avec autre chose que de la vaisselle.

• Ne laissez jamais la porte du lave-vaisselle ouverte, car quelqu'un pourrait trébucher dessus.

• Utilisez uniquement du détergent pour lave- vaisselle !

• Cette machine peut être utilisée par des en- fants à partir de 8 ans et des personnes aux capacités physiques ou mentales réduites, souffrant de pertes de mémoire ou des per- sonnes manquant d'expérience et de connaissances. Ces personnes doivent utili- ser la machine sous surveillance ou disposer d'instructions appropriées sur la manière de l'utiliser et comprendre les éventuels risques encourus. Le nettoyage de la machine ne doit pas être effectué par des enfants sans surveillance.

• Le remplacement de câbles électriques en- dommagés doit être confié à un électricien qualifié.

• Utilisez uniquement le lave-vaisselle pour nettoyer la vaisselle dans des environne- ments de type ménager. Tout autre usage est interdit.

• Ne placez jamais de la vaisselle contenant des résidus de solvant dans le lave-vaisselle, car cela présenterait des risques d'explo- sion. Ne mettez pas non plus au lave-vais- selle des plats contenant des cendres, de la cire ou des lubrifiants.

• Surveillez les enfants. Ne les laissez pas utiliser le lave-vaisselle ou jouer avec. Soyez particulièrement vigilant lorsque la porte est ouverte car il peut rester du détergent à l'in- térieur ! Démarrez toujours le lave-vaisselle immédiatement après avoir ajouté le déter- gent. ATTENTION ! Les couteaux et autres objets pointus doivent être pointés vers le bas dans le panier à cou- verts ou posés à l'horizontale dans les autres paniers. ATTENTION ! Les enfants doivent être surveillés : le déter- gent pour lave-vaisselle est corrosif ! Activez la sécurité enfants (Kid Safe™) Vous pouvez activer la sécurité enfants (verrouillage des touches) pour empêcher les enfants de faire fonctionner le lave-vaisselle. Voir le chapitre Réglages. Installation Voir le chapitre Installation. Stockage hivernal / Transport Entreposez le lave-vaisselle dans un lieu non exposé au gel et évitez les transports prolongés par temps très froid. Transportez le lave- vaisselle à la verticale ou à plat sur le dos. Avant de transporter un lave-vaisselle usagé, toute l'eau doit être pompée et évacuée de la machine. Lancez le programme Prérinçage. Protection antidébordement La protection antidébordement commence à pomper l'eau hors de la machine et coupe l'arrivée d'eau si le niveau d'eau dans le lave-vais- selle dépasse la norme. Si la protection antidébordement est déclen- chée, coupez l'arrivée d'eau et appelez le service après-vente. Emballage L'emballage protège le produit pendant le transport. Le matériau d'emballage est recyclable. Séparez les différents matériaux d'embal- lage pour réduire l'utilisation des matières premières et les déchets. Votre concessionnaire peut récupérer l'emballage pour le recycler ou vous diriger vers le centre de recyclage le plus proche. L'emballage est composé des éléments suivants :

• Carton ondulé fabriqué jusqu'à 100 % en matières recyclées.

• Polystyrène expansé (EPS) sans chlore ou fluor ajouté.

• Supports en bois non traité.

• Plastique de protection en polyéthylène (PE). Élimination Le lave-vaisselle est fabriqué et marqué en vue d’un recyclage. Lorsque le lave-vaisselle arrive au terme de sa durée de vie utile, il doit être rendu hors d’usage avant mise au rebut. Tirez le câble d'ali- mentation et coupez-le aussi court que possible. Contactez les autorités locales pour connaître le lieu et la méthode de recyclage adéquats pour le lave-vaisselle. 3Avant le premier lavage

1. Contrôle de la dureté de l’eau

Pour de bons résultats de lavage, le lave-vaisselle doit fonctionner avec de l'eau douce (eau contenant peu de minéraux). L'eau calcaire laisse un dépôt blanc sur la vaisselle et le lave-vaisselle. La dureté de l'eau est indiquée en degré allemand (°dH) ou en degré français (°fH). Si la dureté de l'eau d'alimentation est supérieure à 6 °dH (9 °fH), l'eau doit être adoucie. Ce processus est effectué automatiquement par l'adoucisseur d'eau intégré. Pour que l'adoucisseur fonctionne au maximum de ses capacités, il doit être ajusté en fonction de la dureté de l'eau d'alimentation. Une fois que vous avez réglé l'adoucisseur d'eau, utilisez les doses de détergent et de liquide de rinçage adaptées à l'eau douce. Vérifiez la dureté de l’eau auprès de votre réseau de distribution. Notez la dureté de l'eau :____________ Réglage recommandé Degré français de dureté de l'eau Degré allemand de dureté de l'eau 00-9°fH0-5°dH 110-14°fH6-8°dH 215-20°fH9-11°dH 321-25°fH12-14°dH 426-34°fH15-19°dH 535-43°fH22-24°dH 644-52°fH25-29°dH 753-70°fH30-39°dH 871-88°fH40-49°dH 989°fH50°dH Si la dureté de l'eau dépasse 50 °dH (89 °fH), nous recommandons de brancher un adoucisseur d'eau externe. ATTENTION ! L'eau calcaire laisse un dépôt blanc sur la vaisselle et à l’intérieur du lave-vaisselle. Il est donc important que vous sélectionniez le ré- glage correct pour l'adoucisseur d’eau ! Voir Dureté de l’eau. N’utilisez jamais le lave-vaisselle avec un compartiment à sel vide si la dureté de l'eau d’alimentation dépasse 6 °dH (9 °fH).

Ouvrez la porte et appuyez sur l’interrupteur Marche/Arrêt. « Welcome to your new ASKO. This is a first time set up. » apparaît sur l'afficheur. Il est important que vous choisissiez les bons réglages pour obtenir de bons résultats de lavage de la vaisselle. Confirmez le réglage Sélectionnez le réglage Interrupteur Marche/Arrêt Réglages Language (Langue)1. Sélectionnez la langue d'affichage. Liquide rinçage 0/1/2/3/4/5/TAB2. Le séchage est plus rapide et le résultat meilleur si vous utilisez un produit de rinçage. Vous pourrez également obtenir un meilleur ré- sultat de lavage de la vaisselle et des plats impeccables et sans taches. Sélectionnez le dosage du produit de rinçage. Le distributeur de li- quide de rinçage peut être réglé entre 0 (Désactivé) et 5 (Dosage élevé). Quand un détergent Tout-en-1 contenant un produit de rinçage est utilisé, vous pouvez activer le réglage TAB. Pour plus d'informations sur le détergent Tout-en-1, consultez le chapitre Utilisation du lave- vaisselle. Présélectionné à l'usine : 5 Rajoutez liquide rinçage Appuyez pourouvrir

1. Ouvrez le couvercle du compartiment du liquide de rinçage.

2. Ajoutez avec précaution du produit de rinçage jusqu'au niveau

portant la marque max.

3. Essuyez les éventuelles éclaboussures de liquide de rinçage

autour du compartiment.

4. Fermez solidement le couvercle.

4Dureté de l’eau 0/1/2/3/4/5/6/7/8/93. Ajustement de l'adoucisseur d’eau. Sélectionnez un réglage en fonction de la dureté de l'eau d'alimentation. Il est important que ce réglage soit correct ! N'oubliez pas de mettre du sel dans le compartiment à sel après avoir réglé l'adoucisseur d'eau entre 1 - 9. Si la dureté de l'eau d'alimentation est inférieure à 6°dH (9°fH), sé- lectionnez 0. L'adoucisseur d'eau est désactivé et le sel n'est pas nécessaire. Présélectionné à l'usine : 4 Rajoutez du sel Couvercle du compartiment à sel

1. Dévissez le couvercle du compartiment à sel.

2. Placez l'entonnoir livré avec le lave-vaisselle dans l'orifice de

remplissage du compartiment de sel. Versez d'abord environ 1 l d'eau.

3. Ajoutez ensuite le sel, au maximum 1,0 kg, jusqu'à ce que le

compartiment soit plein. Utilisez du gros sel ou du sel spécial lave-vaisselle.

4. Essuyez l'excédent de sel afin de pouvoir revisser fermement le

bouchon. Pour éviter le risque de taches de rouille, lancez un programme de lavage immédiatement après avoir ajouté du sel. Pour changer le réglage sélectionné, consultez le chapitre Réglages. Chargement du lave-vaisselle Lavage plus écologique Ne rincez pas à l'eau courante Éliminez simplement un maximum de restes de nourriture avant de charger la machine. Choisissez un détergent vert Lisez la déclaration relative à la protection de l'environnement sur l'emballage ! Ne faites fonctionner le lave-vaisselle que lorsqu'il est complètement chargé Attendez pour faire fonctionner le lave-vaisselle qu'il soit complètement chargé afin d'économiser l'énergie. Utilisez le programme Prérinçage pour rincer la vaisselle en cas d'odeur désagréable en attendant que le lave-vaisselle soit complètement chargé. Utilisez des programmes à basse température Si la vaisselle n'est pas très sale, choisir un programme utilisant une température plus basse. Sélectionnez le ECO Destiné au lavage de la vaisselle normalement sale, ce programme est le plus économique en termes de consommation d'énergie et d'eau. Le programme de lavage est conçu pour laver avec efficacité en utili- sant aussi peu d’énergie et d’eau que possible. Le programme lave à basse température pendant longtemps. Sélectionnez le Mode Vert Le lave-vaisselle comporte différents modes de programme. Pour économiser de l’énergie et de l'eau, utilisez Mode Vert. (Disponible avec : Normal, Quotidien) Entrouvrez la porte dès la fin du programme Vous obtiendrez de meilleurs résultats de séchage si vous ouvrez lé- gèrement la porte une fois que le programme est terminé. (Si le lave- vaisselle est encastré, les meubles adjacents doivent être résistants à la condensation émise par le lave-vaisselle.) Raccordez à l’arrivée d’eau froide Branchez le lave-vaisselle sur l'arrivée d'eau froide si le bâtiment est chauffé au fioul, à l'électricité ou au gaz. Branchement à l’arrivée d’eau chaude Branchez le lave-vaisselle sur l'arrivée d'eau chaude (max. 70 °C) si le bâtiment utilise un chauffage écoénergétique tel que le chauffage urbain, l’énergie solaire ou géothermique. Un raccordement à l'eau chaude réduit la durée du programme et la consommation d’électricité. REMARQUE Ne dépassez pas la température autorisée de l'arrivée d'eau. Certains matériaux utilisés dans certains ustensiles de cuisson ne peuvent pas résister à une forte chaleur. 5Vaisselle fragile Certains ustensiles ne sont pas lavables au lave-vaisselle. Il peut y avoir plusieurs raisons à cela. Certains matériaux ne peuvent supporter une chaleur trop intense, d’autres risquent d'être endommagés par le détergent. Faites preuve de prudence avec, par exemple, les objets faits à la main, les décorations fragiles, le cristal/la verrerie, les objets en argent, cuivre, étain, aluminium, bois et plastique. Recherchez le marquage « Lavable en lave-vaisselle ». Décorations fragiles La porcelaine ornée de décorations sur le vernis (qui sont rugueuses au toucher) ne doit pas être lavée au lave-vaisselle. Cristal/Verre Lavez les objets fragiles en cristal/verre, comme le cristal d'Orrefors, en utilisant le programme de lavage doux Verres cristal. N'oubliez pas d'utiliser une petite quantité de détergent et de placer les objets de sorte qu'ils ne risquent pas de se toucher pendant le lavage. Le séchage est plus rapide et le résultat meilleur si vous utilisez un produit de rinçage. Vous pourrez également obtenir un meilleur résultat de lavage de la vaisselle et des plats impeccables et sans taches. Les objets en verre peints à la main, ainsi que les objets anciens et très fragiles, ne doivent pas être lavés dans un lave-vaisselle. Argent Les objets en argent et en acier inoxydable ne doivent pas s'entrecho- quer car l'argent risque de se décolorer. Aluminium L'aluminium risque de se ternir si vous le lavez au lave-vaisselle. Tou- tefois, les ustensiles en aluminium de bonne qualité peuvent passer au lave-vaisselle, même s'ils se terniront légèrement. Couverts avec manches collés Certains types de colle ne sont pas compatibles avec le lave-vaisselle. Les manches risquent alors de se décoller. Points à considérer

• Toutes les surfaces sales doivent être orientées vers l'intérieur et vers le bas !

• Ne placez pas les plats les uns sur les autres ou les uns dans les autres.

• Placez les articles incurvés, tels que les tasses, de sorte que l'eau de rinçage puisse s'écouler. Cela est également important pour les objets en plastique.

• Vérifiez que les petits objets ne risquent pas de tomber à travers le panier du lave-vaisselle ; placez-les dans le tiroir à couverts. REMARQUE Vérifiez que les bras gicleurs peuvent tourner. Les paniers du lave-vaisselle Le lave-vaisselle est équipé d'un tiroir à couverts, d'un panier supérieur et d'un panier inférieur avec panier à couverts. L'apparence des paniers peut varier en fonction de la configuration du lave-vaisselle. Tiroir à couverts Le tiroir à couverts peut accueillir les couteaux, les louches, les fouets, la coutellerie de service et des objets similaires. Levage du tiroir à couverts

1. Sortez le tiroir à couverts.

2. Tirez vers l'avant les deux poignées de verrouillage situées de

chaque côté pour monter le tiroir à couverts. Abaissement du tiroir à couverts

1. Vérifiez que le panier supérieur est sur la position basse.

2. Sortez le tiroir à couverts.

3. Glissez les deux poignées de verrouillage, situées de chaque côté,

vers le bas et vers l'arrière pour abaisser le tiroir à couverts. Panier supérieur Placez les verres, les tasses, les bols, les petites assiettes et les sou- coupes dans le panier supérieur. Toutes les surfaces sales doivent être orientées vers l'intérieur et vers le bas ! Placez les verres à vin sur 6le support pour verres à vin et les couteaux dans le porte-couteaux sur la droite. Élévation du panier supérieur

1. Sortez le panier supérieur.

2. Saisissez les côtés du panier supérieur des deux mains et soulevez-

le. Abaissement du panier supérieur

1. Sortez le panier supérieur.

2. Tirez sur les deux poignées de verrouillage situées de part et d'autre

du panier supérieur pour l'abaisser. Panier inférieur Placez dans le panier inférieur : les assiettes, les plats à four et plats de service, les casseroles et les couverts rangés dans le panier à couverts. Placez les casseroles et les poêles dans la partie arrière droite du panier inférieur afin de maximiser les performances de lavage des deux embouts pulvérisateurs arrière (WideSpray™) qui sont adaptés à ce type de vaisselle. Picots rabattables Pour laver des casseroles, abaissez les picots rabattables (supports à assiettes). Libérez les picots en poussant le loquet vers l'intérieur avant d'ajuster leur position. Lavage des grandes assiettes Déplacez les picots rabattables et leurs fixations pour augmenter la distance entre les rangées de picots et adapter le panier inférieur aux assiettes d'un diamètre supérieur à 25 cm. Accessoire Achetez un support pour verres à vin pouvant recevoir six verres

vin hauts. Le support pour verres à vin est conçu pour garantir des résultats de lavage et de séchage optimaux avec des verres à vin hauts. Le support pour verres à vin se place dans la section arrière du panier inférieur. Cet accessoire est disponible chez le vendeur du lave- vaisselle. Panier à couverts Placez les couverts manches tournés vers le bas, à l'exception des couteaux et espacez-les autant que possible. Vérifiez que les cuillères ne soient pas collées entre elles. Il est recommandé de placer le panier à couteaux au milieu et à l'avant du panier inférieur afin de maximiser les performances de lavage de l'embout pulvérisateur (Power Zone Cutlery™) destiné exclusivement au panier à couteaux.

Hauteur : max. 25 cm. Diamètre: max. 7,5 cm 7ATTENTION ! Les couteaux et autres objets pointus doivent être pointés vers le bas dans le panier à couverts ou posés à l'horizontale dans les autres paniers. Partie rabattable pour petits articles Le panier à couverts est doté d'une section rabattable au milieu pour les petits objets, ou les petites tiges, comme les accessoires de fouet électrique. Panier à couverts avec couvercle (uniquement sur certains modèles) Le couvercle du panier à couverts peut être retiré et utilisé par exemple, comme panier à couverts supplémentaire dans le panier supérieur (voir ci-dessous). Accessoire Achetez un panier à couteaux supplémentaire. Le panier à couteaux supplémentaire est flexible et peut être démonté et attaché au panier inférieur ou au grand panier à couteaux pour composer un panier à couteaux encore plus grand. Cet accessoire est disponible chez le vendeur du lave-vaisselle.

8Utilisation du lave-vaisselle Ajoutez le détergent Appuyez pour ouvrir

1. Compartiment à détergent de prélavage

2. Compartiment à détergent de lavage

La quantité de détergent varie selon la dureté de l'eau. Suivez les instructions figurant sur l'emballage du détergent. Ce lave- vaisselle est équipé d'un adoucisseur d'eau. Il convient donc d'utiliser des doses de détergent et de produit de rinçage adaptées à l'eau douce. Une quantité excessive de détergent peut nuire à l'efficacité du lavage et entraîne également un impact plus important sur l'environnement. Le compartiment à détergent doit être sec quand le détergent est ajouté. Il y a un compartiment pour le prélavage et un autre pour le lavage principal. Si des détergents pour lave-vaisselle en poudre et liquides sont utilisés, ajoutez une petite quantité de détergent dans le compartiment de prélavage. Contactez le fabricant du détergent si vous avez des questions sur le détergent. REMARQUE Utilisez uniquement du détergent pour lave-vaisselle ! N'utilisez pas de liquide de lavage pour le linge car la mousse qui se forme em- pêche le lave-vaisselle de fonctionner correctement. Tablettes pour lave-vaisselle En cas de difficulté à fermer le couvercle du distributeur, coupez la tablette en deux. Le détergent risque de ne pas être libéré correctement si le couvercle est trop serré et ne s'ouvre pas correctement. REMARQUE Les tablettes pour lave-vaisselle ne sont pas recommandées pour les programmes courts (moins de 75 minutes). Utilisez de préférence du détergent pour lave-vaisselle en poudre ou liquide. Détergent Tout-en-1 Il existe de nombreux types de détergents Tout-en-1 sur le marché. Lisez attentivement les instructions de ces produits. Lorsque vous utilisez un détergent Tout-en-1 qui contient un produit de rinçage, vous pouvez activer le réglage TAB. Notez que le compar- timent de sel doit être rempli de sel. REMARQUE Les meilleurs résultats de lavage et de séchage sont obtenus en utilisant un détergent normal pour lave-vaisselle avec un produit de rinçage et du sel distribués séparément. 9EcoSpeed mode2:00 START STOP Sélectionnez un mode de programme Sélection d'options Ouvrez la porte et appuyez sur l ’interrupteur Marche/Arrêt. Sélection du programme Démarrage du lave- vaisselle Interrupteur Marche/Arrêt Ouvrez la porte et appuyez sur l’interrupteur Marche/Arrêt. Ouvrez le robinet d’eau s’il est fermé. Sélectionnez un programme ECO est toujours présélectionné. Pour sélectionner un autre pro- gramme, appuyez sur la touche de navigation ou jusqu'à ce que le programme souhaité apparaisse sur l'afficheur. Choisissez un programme convenant au type de vaisselle et à son degré de salissure. ECO Destiné au lavage de la vaisselle normalement sale, ce programme est le plus économique en termes de consommation d'énergie et d'eau. Vous pouvez lire de plus amples informations sur le lavage plus écolo- gique au chapitre Chargement du lave-vaisselle. Normal Programme puissant pour usage quotidien qui permet également d'éliminer les restes séchés, mais n'est pas destiné aux aliments brûlés, par exemple dans les plats de cuisson. Le temps de rinçage de ce programme est prolongé, et le programme est, par conséquent, plus long que Quotidien. Auto Le lave-vaisselle détecte le degré de salissure de la vaisselle et ajuste la consommation d’eau et la température en conséquence. Lorsque la machine vient d'être installée, le programme doit être utilisé cinq fois avant d'être parfaitement adapté et de produire le meilleur résultat. Quotidien Un programme efficace pour l'usage quotidien et qui permet d'éliminer les restes légèrement desséchés. (Ce programme n'est pas destiné aux aliments brûlés, par exemple dans les plats à four.) Durée programmée Le programme s'adapte à la durée spécifiée ou à l'heure de fin pro- grammée. Avec ce programme, il est important de choisir une durée de lavage adaptée au degré de salissure de la vaisselle. Vaisselle légèrement sale0:15-0:45 Vaisselle normalement sale1:00-1:30 Vaisselle très sale2:00-2:30 Appuyez sur le bouton de l’option pour régler la durée du pro- gramme souhaitée. Prérinçage Permet de rincer la vaisselle en attendant que le lave-vaisselle soit complètement chargé. Plastique Programme destiné au lavage des objets en plastique pouvant passer au lave-vaisselle. Ce programme possède un cycle de séchage parti- culièrement long. Il est également possible de laver de la porcelaine et des verres. Hygiène Ce programme est idéal en cas d'exigences élevées en matière d'hy- giène, par exemple, pour les biberons et les planches à découper. La température est élevée à la fois pour le lavage principal et pour le rin- çage final. Verres cristal Un programme de lavage doux à basse température pour le lavage d'objets fragiles en cristal/verre, comme le verre cristal d'Orrefors. N'oubliez pas d'utiliser une petite quantité de détergent et de placer les objets de sorte qu'ils ne risquent pas de se toucher pendant le la- vage. Voir également Vaisselle fragile dans le chapitre Chargement du lave-vaisselle. Les objets en porcelaine qui viennent juste d'être utilisés et sans restes séchés peuvent aussi être lavés avec ce pro- gramme. Rapide Pro Écourtez le programme de lavage en préchauffant l'eau. Ce programme n'est pas destiné à la vaisselle comportant des résidus desséchés. N'oubliez pas d'éliminer un maximum de restes de nourriture avant de charger le lave-vaisselle. Étape 1 : Pour préparer le programme, appuyez sur Start/Stop jusqu'à ce que l'afficheur indique « Préchauffage" ». Fermez la porte. (Les bras gicleurs tournent pendant le préchauffage de l'eau.) Attendez que le voyant d'état devienne vert et que l’afficheur indique « Préchauf- fage prêt. » , ce qui signifie que le lave-vaisselle est prêt à démarrer (dans les 180 minutes). Vous pouvez charger la vaisselle pendant le préchauffage de l'eau. Étape 2 : Pour démarrer le programme, appuyez sur Start/Stop jusqu'à ce que l'afficheur indique « Départ prog, fermez porte ». Fermez la porte correctement ou le lave-vaisselle ne démarre pas. Autonettoyage Programme d'autonettoyage pour le nettoyage hygiénique de la cuve du lave-vaisselle, des bras gicleurs et des tuyaux gicleurs. Ce programme peut être exécuté (sans vaisselle dans la machine) en utilisant un détergent normal pour lave-vaisselle ou de l'acide citrique. Des nettoyants spéciaux pour lave-vaisselle disponibles sur le marché. Pour l'élimination des dépôts de tartre, voir Cuve du lave-vaisselle dans le chapitre Entretien et maintenance. 1/2 charge Haut Il est possible d'utiliser ce programme pour laver uniquement des tasses et des verres placés dans le panier supérieur. Il est possible de placer également de la vaisselle peu sale dans le panier inférieur. 1/2 charge Bas Il est possible d'utiliser ce programme pour laver uniquement des as- siettes et des couverts placés dans le panier inférieur. Il est possible de placer également de la vaisselle peu sale dans le panier supérieur. 10Sélection d'un mode de programme Pour sélectionner un mode de programme, appuyez sur le sélecteur de mode programme jusqu'à ce que le mode souhaité apparaisse sur l'afficheur. Les modes de programme disponibles varient selon les programmes. Mode Vert Le lave-vaisselle utilise moins d'énergie et d'eau. La durée du pro- gramme est prolongée. Mode Vitesse La durée du programme est écourtée, mais le lave-vaisselle utilise plus d'énergie. Mode Nuit Niveau de bruit plus bas pendant le programme de lavage. La durée du programme est prolongée. Mode Intensif Améliore les résultats de lavage, mais le lave-vaisselle utilise plus d'énergie et d'eau. La durée du programme est prolongée. Sélection d'options Pour sélectionner une option, appuyez sur le bouton des options jusqu'à ce que l'option souhaitée apparaisse sur l'afficheur. Les options dispo- nibles varient selon les programmes. Extra sec Une température plus élevée lors du rinçage final et un cycle de sé- chage plus long améliorent les résultats de séchage quand vous acti- vez cette option. La consommation d'énergie est légèrement plus élevée. Départ différé Lorsque vous sélectionnez Départ différé, le lave-vaisselle démarre 1- 24 heures après que vous avez appuyé sur le bouton Start/Stop et fermé la porte.

1. Appuyez une seule fois sur le bouton pour activer Départ différé.

Appuyez plusieurs fois sur le bouton, ou maintenez-le enfoncé, pour définir le nombre d’heures au bout duquel le programme devra démarrer.

2. Appuyez sur Start/Stop et fermez la porte. Le compte à rebours

commence et le lave-vaisselle démarre lorsqu'il est arrivé à son terme. Si vous souhaitez annuler l'option Départ différé, ouvrez la porte, puis appuyez sur Start/Stop et maintenez-le enfoncé pendant trois secondes. START STOP Démarrage du lave-vaisselle Appuyez sur Start/Stop jusqu'à ce l'afficheur indique « Départ prog, fermez porte ». Cela indique que le lave-vaisselle est prêt à démarrer. Fermez la porte correctement ou le lave-vaisselle ne démarre pas. Si vous ne lancez pas un programme ou si vous ne fermez pas la porte dans les 2 minutes suivant la dernière pression sur un bouton, la ma- chine s'éteint. Temps restant Une fois que vous avez choisi un programme, un mode de programme et des options, le temps du programme lors de la dernière utilisation est affiché. Voyant d'état (Status Light™) Voyant d'état Le voyant d'état en bas du lave-vaisselle fournit des informations en utilisant 3 couleurs différentes. Bleu - Chargement supplémentaire possible Le programme a démarré, mais il est encore possible d'ajouter de la vaisselle. Rouge - Chargement supplémentaire impossible Il ne faut plus ajouter de vaisselle (risque de résultat de lavage mé- diocre). Le rouge clignotant indique un problème. Voir également le chapitre Dépannage. Vert - Déchargez Le programme de lavage est terminé. Un voyant de veille reste allumé pendant 60 minutes. Arrêt ou modification d'un programme Pour changer de programme après le démarrage du lave-vaisselle, ouvrez la porte, puis appuyez sur le bouton Start/Stop et maintenez-le enfoncé pendant trois secondes. Ajoutez du détergent si le couvercle du distributeur de détergent s'est ouvert. Choisissez ensuite un nouveau programme, appuyez sur Start/Stop et fermez la porte. Si vous souhaitez ajouter de la vaisselle Ouvrez la porte. Le lave-vaisselle s'arrête automatiquement. Ajoutez la vaisselle et fermez la porte. Après un instant, le lave-vaisselle poursuit le programme. Si le lave-vaisselle est éteint en raison d'une panne de courant Si le programme de lavage ne s'est pas terminé, le programme inter- rompu se poursuit lorsque l'électricité est rétablie. REMARQUE Pendant le séchage, le programme est interrompu si l'alimentation est coupée ou si la porte reste ouverte plus de 2 minutes. Une fois le programme terminé La fin du programme est indiquée par un court signal sonore. Le cha- pitre Réglages décrit comment changer cette fonction. La fin du programme est aussi indiquée par le voyant d'état qui devient vert. Le lave-vaisselle s'éteint automatiquement après la fin du programme. Fermez le robinet d'eau après chaque utilisation. Comment obtenir les meilleurs résultats de séchage

• Chargez entièrement le lave-vaisselle.

• Placez les articles incurvés, tels que les tasses, de sorte que l'eau de rinçage puisse s'écouler. Cela est également important pour les objets en plastique. 11• Rajoutez du produit de rinçage ou augmentez son dosage.

• Activez l'option Extra sec.

• Activez le réglage Haute température. Voir le chapitre Réglages.

• Entrouvrez la porte dès la fin du programme.

• Laissez la vaisselle refroidir avant de décharger le lave-vaisselle. Déchargement du lave-vaisselle La porcelaine chaude est fragile. Laissez la vaisselle refroidir dans le lave-vaisselle avant de la sortir. Déchargez d'abord le panier inférieur afin d'éviter que les gouttes d'eau du panier supérieur ne tombent sur la vaisselle dans le panier inférieur. 12Tableau des programmes Valeurs de consommation

Rinçage finalNombre de rinçages Lavage principal PrélavagesMode de programme / Option Détergent, compartiment 2 (ml) Programme Conso. d'eau (litre) Eau chaude

Consommation électrique (approx., en kWh) Durée du lavage (env. h:min) Consommation électrique (approx., en kWh) Durée du lavage (env. h:min) 9,50,55:300,835:5045 °C352 °C125 ECO

La consommation dépend de la température de l’eau de distribution, de la température ambiante, de la quantité de vaisselle, des fonctions supplémentaires utilisées, etc.

Raccordement à l'eau froide, environ 15 °C.

Raccordement à l'eau chaude, environ 60 °C.

Ce programme correspond au cycle de lavage standard utilisé pour réunir les informations figurant sur l'étiquette énergie. Destiné au lavage de la vaisselle normalement sale, il est le plus économique en termes de consommation d'énergie et d'eau. 13Réglages Ouverture du Menu Réglages du lave-vaisselle Pour ouvrir le Menu Réglages du lave-vaisselle, appuyez sur le bouton de navigation ou jusqu'à ce que Menu Réglages apparaisse sur l'afficheur et confirmez votre sélection avec le sélecteur de mode . Pour quitter le Menu Réglages du lave-vaisselle, sélectionnez Quitter et confirmez votre sélection avec le sélecteur de mode . STARTSTOP1 LanguageEnglish Sélecteur de mode pour confirmer le réglage actif Réglages Réglage actif Boutons de navigation pour la sélection des réglages OptionsRéglages Vous pouvez choisir la langue d'affichage.English/Svenska/Dansk/Norsk/Suomi/ Nederlands/Français/Deutsch/Italiano/

/Hrvatski/Polish/ 简体中文 / 繁體中文 / 日本語 Langue1. Les programmes peuvent être affichés ou masqués dans le menu. Choisissez entre On et Off. Normal On/Off ECO On/Off Auto On/Off Quotidien On/Off Durée programmée On/Off Prérinçage On/Off Plastique On/Off Hygiène On/Off Verres cristal On/Off Rapide Pro On/Off Autonettoyage On/Off 1/2 charge Bas On/Off 1/2 charge Haut On/Off Choisissez prog2. (ECO ne peut pas être masqué dans le menu.) Vous pouvez activer la Sécurité enfants (verrouillage des touches) pour empêcher les enfants de faire fonctionner le lave-vaisselle. On/OffSécurité enfants3. Pour désactiver et activer temporairement la sécurité enfant, maintenez enfoncés le bouton de navigation gauche et le bouton des options Départ différé pendant 3 secondes. Permet de régler le contraste de l'afficheur.Contraste écran1/2/3/4Réglages écran4. Réglage pour masquer le logo sur l'afficheur.Logo écran tranche On/Off Ce son confirme chaque pression sur un bouton.0/1/2/3Retour sonore5. Un signal sonore est émis pour indiquer qu'un programme de la- vage est terminé. 0/1/2/3Volume du son6. Les messages d'erreur sont toujours indiqués par un signal sonore puissant. 14OptionsRéglages Réglage du dosage du produit de rinçage. Le distributeur de li- quide de rinçage peut être réglé entre 0 (Désactivé) et 5 (Dosage élevé). 0/1/2/3/4/5/TABLiquide rinçage7. Augmentez le dosage de produit de rinçage :

• Si la vaisselle présente des marques d'eau. Diminuez le dosage du produit de rinçage :

• Si la vaisselle présente une pellicule collante blanche/bleue.

• Si la vaisselle porte des traces.

• Accumulation de mousse. Si l'eau est très douce, le produit de rinçage peut être dilué dans l'eau selon un ratio de 50:50. Lorsque vous utilisez un détergent Tout-en-1 qui contient un pro- duit de rinçage, vous pouvez activer le réglage TAB. Super rinçage ajoute deux rinçages supplémentaires.On/OffSuper rinçage8. Activé dans les programmes suivants : Normal ECO Quotidien Plastique 1/2 charge Bas 1/2 charge Haut Activez le réglage Haute température pour améliorer les résultats de lavage. La consommation d'énergie est légèrement plus élevée. On/OffHaute température9. Activé dans les programmes suivants : Normal ECO Quotidien Plastique Rapide Pro 1/2 charge Bas 1/2 charge Haut Réservoir d'eau intégré.On/OffÉconomie d’eau10. Avant de désactiver le réservoir d'eau, lancez un programme d'autonettoyage. Voir Autonettoyage dans le chapitre Utilisation du lave-vaisselle. Ajustement de l'adoucisseur d’eau. Sélectionnez un réglage en fonction de la dureté de l'eau d'alimentation. Il est important que ce réglage soit correct ! 0/1/2/3/4/5/6/7/8/9Dureté de l’eau11. Réglage recommandé Degré français de dureté de l'eau Degré allemand de dureté de l'eau 00-9°fH0-5°dH 110-14°fH6-8°dH 215-20°fH9-11°dH 321-25°fH12-14°dH 426-34°fH15-19°dH 535-43°fH22-24°dH 644-52°fH25-29°dH 753-70°fH30-39°dH 871-88°fH40-49°dH 989°fH50°dH N'oubliez pas de mettre du sel dans le compartiment à sel après avoir réglé l'adoucisseur d'eau entre 1 - 9. Si la dureté de l'eau d'alimentation est inférieure à 6°dH (9°fH), sélectionnez 0. L'adoucisseur d'eau est désactivé et le sel n'est pas nécessaire. 15OptionsRéglages Pour quitter le Menu Réglages du lave-vaisselle, sélectionnez Quitter et confirmez votre sélection avec le sélecteur de mode

Quitter 16Entretien et maintenance Rajoutez liquide rinçage Lorsque la quantité de produit de rinçage est insuffisante, le symbole ci-dessus s'allume sur l'afficheur. Appuyez pour ouvrir

1. Ouvrez le couvercle du compartiment du liquide de rinçage.

2. Ajoutez avec précaution du produit de rinçage jusqu'au niveau

portant la marque max.

3. Essuyez les éventuelles éclaboussures de liquide de rinçage autour

4. Fermez solidement le couvercle.

Après le remplissage, le symbole peut mettre un certain temps à dis- paraître. Rajoutez du sel Lorsque la quantité de sel est insuffisante, le symbole ci-dessus s'al- lume sur l'afficheur. Couvercle du compartiment à sel Lorsque la quantité de sel est insuffisante, dévissez le bouchon et remplissez le réservoir de sel. L'eau ne doit être ajoutée que la première fois ! Essuyez l'excédent et serrez. Lancez un programme afin de rincer tout résidu de sel présent dans le lave-vaisselle. Après le remplissage, le symbole peut mettre un certain temps à dis- paraître. ATTENTION ! Pour éviter le risque de taches de rouille, lancez un programme de lavage immédiatement après avoir ajouté du sel. Ne versez jamais de détergent dans le compartiment à sel. Cela détruit l'adoucisseur d'eau ! Filtre grossier Le filtre à grosses mailles recueille les particules de nourriture trop grosses pour la pompe de vidange. Videz le filtre grossier si nécessaire. Filtregrossier

1. Soulevez le filtre grossier en le tenant par la poignée.

2. Videz le filtre grossier. N'oubliez pas de le remettre en place !

Filtre fin Les débris qui s'accumulent sur le filtre fin sont automatiquement rincés lors de chaque lavage. Nettoyez le filtre fin selon les besoins. Filtre fin

1. Tournez la poignée dans le sens inverse des aiguilles d’une montre.

2. Soulevez le filtre à la verticale en le tenant par la poignée. Retirez

le filtre grossier pour nettoyer le filtre fin.

3. Remettez les filtres en procédant dans l’ordre inverse. En remettant

en place le filtre fin, vérifiez l'absence de jeu entre les bords.

4. Verrouillez le filtre en tournant la poignée dans le sens des aiguilles

d'une montre jusqu’en butée. La poignée doit pointer directement vers l’extérieur du lave-vaisselle. REMARQUE L'efficacité du lave-vaisselle peut être affectée si les filtres ne sont pas mis en place correctement. Veuillez noter que le lave-vaisselle ne doit pas être utilisé sans les filtres! REMARQUE Vérifiez que la butée de couleur à la droite de l'orifice de vidange est en place. 17Bras gicleurs Il peut arriver que les orifices et les roulements à billes soient obstrués. Retirez tous les débris à l'aide d'une épingle ou d'un objet similaire. Les bras gicleurs ont aussi des orifices en dessous. Pour faciliter le nettoyage, vous pouvez enlever les bras gicleurs. N'oubliez pas de les remettre fermement en place plus tard. Bras gicleur pour tiroir à couverts

• Il faut d'abord retirer le panier supérieur pour pouvoir enlever le bras gicleur pour tiroir à couverts. Dégagez le panier supérieur et tournez le verrou du panier sur chaque rail vers l'extérieur (voir l'il- lustration). Le panier peut à présent être enlevé.

• Sortez le tiroir à couverts. Pour retirer le bras gicleur pour tiroir à couverts, poussez-le vers le haut et dévissez les roulements à billes du bras gicleur en les tournant dans le sens antihoraire. Bras gicleur supérieur

1. Sortez le panier supérieur.

2. Pour retirer le bras gicleur du panier supérieur, dévissez les roule-

ments à billes du bras gicleur en les tournant dans le sens anti-ho- raire. Bras gicleur inférieur

• Pour retirer le bras gicleur inférieur, tirez-le vers le haut. Porte et joint de la porte Nettoyez régulièrement les côtés et le joint de la porte. Utilisez un chiffon légèrement humide avec un peu de détergent si nécessaire. Bandeau de commande Gardez les boutons propres et exempts de graisse. Essuyez-les avec un chiffon sec ou légèrement humide. N'utilisez jamais de produits décapants – ils risquent de rayer la surface. Utilisez l'interrupteur Marche/Arrêt pour éteindre le lave-vaisselle avant de nettoyer les boutons afin de ne pas les activer involontairement. Cuve du lave-vaisselle La cuve en acier inoxydable du lave-vaisselle est maintenue propre par une utilisation normale. Dépôts de tartre Si l’eau est calcaire, le lave-vaisselle est susceptible de s'entartrer. Dans ce cas, lancez le programme Autonettoyage avec deux cuillères à soupe d'acide citrique dans le compartiment à détergent (sans charger le lave-vaisselle). Des nettoyants spéciaux pour lave-vaisselle sont aussi disponibles sur le marché. Déblocage de la pompe de vidange Si le lave-vaisselle contient encore de l'eau une fois le programme terminé, la pompe de vidange est peut-être bloquée par des objets qui peuvent être retirés facilement.

1. Éteignez la machine à l'aide de l'interrupteur d'alimentation secteur

et débranchez-la de la prise murale.

2. Retirez le filtre grossier et le filtre fin.

3. Écopez l'eau de la cuve du lave-vaisselle.

4. Pour inspecter la pompe de vidange, retirez la butée de couleur à

la droite de l'orifice de vidange.

5. Tournez à la main la roue de la pompe située derrière la butée de

la pompe de vidange. Retirez prudemment tous les objets.

6. Remettez en place la butée de la pompe de vidange avec le filtre

grossier et le filtre fin.

7. Rebranchez le lave-vaisselle.

Si le lave-vaisselle ne fonctionne toujours pas, mais émet un bruit sourd, la protection anti-débordement a été activée.

• Coupez l'arrivée d'eau.

• Débranchez l’appareil de la prise murale.

• Appelez le service après-vente. Butée de la pompe de vidange REMARQUE N'oubliez pas de remettre en place la butée de la pompe de vidange. Débouchage du filtre du tuyau d'arrivée d'eau Si l'arrivée d'eau contient de petites particules, le filtre extérieur du tuyau d'arrivée d'eau risque d'être colmaté, ce qui entraîne l'affichage du message : Panne arrivée eau.

181. Éteignez la machine à l'aide de l'interrupteur d'alimentation secteur

et débranchez-la de la prise murale.

2. Fermez le robinet d'eau.

3. Dévissez le tuyau d'arrivée d'eau.

4. Retirez prudemment le filtre extérieur du tuyau d'arrivée et nettoyez-

5. Remettez le filtre en place et vérifiez que le joint est correctement

6. Vissez fermement le tuyau d'arrivée d'eau.

7. Branchez la machine sur la prise murale et ouvrez le robinet d'eau.

Laissez la pression se stabiliser pendant un moment et vérifiez que la connexion est étanche. Filtre extérieur sur tuyau d'arrivée d'eau Joint 19Dépannage ActionMessage d'erreur sur l'afficheur Nettoyez la pompe de vidange. Voir le chapitre Entretien et maintenance. Si le problème persiste, appelez le service après-vente. Trop d'eau admise 1F10 Consultez « Il reste de l’eau dans le lave-vaisselle » dans le tableau « Problème » ci-dessous. Si le problème persiste, appelez le service après-vente. Panne sortie eauF11 Vérifiez que le robinet d'eau est ouvert. Vérifiez que le filtre extérieur sur le tuyau d'arrivée d'eau n'est pas colmaté. Voir Débouchage du filtre du tuyau d'arrivée d'eau dans le chapitre Entretien et maintenance. Si le problème persiste, appelez le service après-vente. Panne arrivée eauF12 Fermez le robinet d'eau et appelez le service après-vente.Fuite vanne arrivéeF40 Nettoyez le filtre grossier et le filtre fin. Si le problème persiste, appelez le service après-vente.Erreur niveau eauF52 Fermez le robinet d'eau et appelez le service après-vente.Trop d'eau admise 2F54 Appelez le service après-vente.Err pompe cyclageF56 Appuyez sur un bouton quelconque pour effacer le message d'erreur. ActionCauses possiblesProblème Attendez un instant avant de réessayer.Vous avez appuyé sur les boutons trop tôt après l'ouverture de la porte. Les boutons ne réagissent pas lorsqu’ils sont actionnés. Voir le chapitre Réglages.Sécurité enfants (verrouillage des touches) acti- vée. Ouvrez la porte. Les boutons ne réagissent que lorsque la porte est ouverte. La porte est fermée. Essuyez-les à l’aide d’un chiffon propre, sec ou légèrement humide. Les boutons sont sales. Vérifiez que les paniers sont correctement pla- cés à l'horizontale. Les paniers ne sont pas placés correctement.Impossible de fermer la porte. Vérifiez que la vaisselle n'empêche pas les pa- niers de glisser correctement à leur place. Appuyez sur Start/Stop et maintenez-le enfoncé jusqu'à ce que « Départ prog, fermez porte » s'affiche. Vous n'avez pas appuyé assez longtemps sur le bouton de démarrage Start/Stop. Le lave-vaisselle ne démarre pas. Vérifiez.La porte n’est pas fermée correctement. Fermez la porte et attendez. Après un instant, le lave-vaisselle poursuit le programme. Vous avez ouvert le lave-vaisselle pour ajouter d'autres plats pendant qu'un programme est en cours. Vérifiez.Un fusible/coupe-circuit a sauté. Vérifiez.La prise électrique n'est pas branchée sur la prise murale. Vérifiez.Le robinet d’eau est fermé. Vérifiez.Débordements/fuites. Fermez le robinet d’eau. Débranchez la prise et appelez le service après-vente. Un vrombissement (la pompe de vidange) est émis par le lave-vaisselle et ne s'arrête pas lorsque l'interrupteur Marche/Arrêt est sur Arrêt. Appuyez sur le bouton Start/Stop et maintenez- le enfoncé pendant trois secondes si vous vou- lez annuler l'option Départ différé. Vérifiez que l'option Départ différé n'a pas été sélectionnée. 20ActionCauses possiblesProblème Vérifiez que la vaisselle ne bloque pas les bras gicleurs. Les bras gicleurs ne tournent pas.La vaisselle n’est pas propre. Nettoyez les bras gicleurs. Voir le chapitre En- tretien et maintenance. Orifices et roulements à billes du bras gicleur bloqués. Choisissez un programme plus long.Programmes de lavage non appropriés. Dosez en fonction de la dureté de l'eau. Une quantité beaucoup trop importante ou beaucoup trop faible de détergent produit un lavage mé- diocre. Dosage de détergent incorrect. Achetez en petites quantités.Détergent trop ancien. Les détergents sont des produits périssables. Ne couvrez pas la porcelaine avec des saladiers ou des objets similaires. Évitez de ranger des verres très hauts dans les coins des paniers. Vaisselle mal chargée. Bien stabiliser la vaisselle.Des verres et des tasses se sont renversés au cours du programme. Vérifiez que la poignée du filtre est verrouillée en position d'arrêt. La poignée doit pointer di- rectement vers l’extérieur du lave-vaisselle. Les filtres ne sont pas montés correctement. Vérifiez que la butée de couleur à la droite de l'orifice de vidange est en place. Voir le chapitre Entretien et maintenance. Butée de la pompe de vidange manquante. Rincez ce type d'aliments si vous n'utilisez pas le lave-vaisselle immédiatement. Pourquoi ne pas utiliser le programme Prérinçage ? Certains aliments, tels que la moutarde, la mayonnaise, le citron, le vinaigre, le sel et les assaisonnements, peuvent entraîner des taches sur l'acier inoxydable s'ils restent trop longtemps à son contact. Présence de taches sur l’acier inoxydable ou l’argent. Afin d'éviter les marques et l'oxydation, séparez les plats fabriqués en différents métaux, tels que l'argent, l'acier inoxydable et l'aluminium. Tous les ustensiles en acier inoxydable peuvent provoquer des taches sur l'argent s'ils sont placés à son contact pendant le lavage. L’alu- minium peut également tacher la vaisselle. Voir le chapitre Réglages.Réglage incorrect de la dose de produit de rin- çage. Présence de taches ou d'une pellicule sur la vaisselle. Changez de détergent Tout-en-1 ou désactivez le réglage TAB et remplissez les réservoirs de sel et de liquide de rinçage. Voir Liquide rinçage dans le chapitre Réglages. Le réglage TAB est activé et du détergent Tout- en-1 avec un effet de séchage insuffisant est utilisé. Rajoutez du sel. Voir le chapitre Entretien et maintenance. Compartiment à sel vide. Voir Dureté de l’eau dans le chapitre Réglages.Réglage incorrect de l'adoucisseur d'eau. Vérifiez que le bouchon du compartiment à sel est bien serré. Si tel est le cas, appelez le ser- vice après-vente. L'adoucisseur d'eau contient du sel qui a fui. Lavez les verres fragiles à basse température et en utilisant une petite quantité de détergent. Contactez le fabricant du détergent pour lave- vaisselle. Une température trop élevée ou une quantité excessive de détergent peuvent rayer le cristal. Ces rayures sont malheureusement irréparables, mais elles peuvent être évitées ! Réduisez le dosage. Voir le chapitre Réglages. Si l'eau est très douce, il est possible de diluer le produit de rinçage dans l'eau selon un ratio de 50:50. Dosage trop élevé de produit de rinçage.La vaisselle présente une pellicule collante blanche/bleue. Utilisez un détergent contenant un agent blan- chissant. Le rouge à lèvres et le thé peuvent être difficiles à nettoyer. Taches restantes après le lavage. Le compartiment pour détergent doit être sec quand du détergent est ajouté. Le compartiment pour détergent était humide quand du détergent a été ajouté. Restes de détergent dans le compartiment pour détergent après le lavage de la vaisselle. Vérifiez que la vaisselle n'empêche pas le compartiment pour détergent de s'ouvrir. Le compartiment pour détergent a été bloqué. 21ActionCauses possiblesProblème Vérifiez que la vaisselle est bien rangée. Faites tourner les bras gicleurs pour vérifier qu’ils peuvent tourner. La vaisselle n’est pas rangée correctement ou les bras gicleurs ne tournent pas. Des cliquetis sont audibles pendant le lavage. Lancez un programme d'autonettoyage. Voir Autonettoyage dans le chapitre Utilisation du lave-vaisselle. La cuve du lave-vaisselle, les bras gicleurs et les tuyaux gicleurs ont besoin d'être nettoyés. "Lancez prog Autonettoyage" s’affiche. Nettoyez le filtre grossier et le filtre fin.Les filtres sont obstrués.Il reste de l’eau dans le lave-vaisselle. Vérifiez que la poignée du filtre est verrouillée en position d'arrêt. La poignée doit pointer di- rectement vers l’extérieur du lave-vaisselle. Les filtres ne sont pas montés correctement. Nettoyez la pompe de vidange. Voir le chapitre Entretien et maintenance. Présence de débris dans la pompe de vidange. Vérifiez que la butée de couleur à la droite de l'orifice de vidange est en place. Voir le chapitre Entretien et maintenance. Butée de la pompe de vidange manquante. Vérifiez que le tuyau de vidange n’est pas plié ni vrillé. Tuyau de vidange plié. Débranchez le tuyau de vidange à l'endroit où il est raccordé au siphon de l'évier. Vérifiez qu'il ne contient pas de débris et que sa partie co- nique a été coupée de telle sorte que le dia- mètre intérieur du raccord soit d’au moins 14 mm. Tuyau de vidange obstrué. Nettoyez avec une brosse et un détergent peu moussant. Présence de saletés autour des joints et dans les coins. Odeur désagréable dans le lave-vaisselle. Lancez un programme ayant une température plus élevée environ une ou deux fois par mois. Ou lancez un programme d'autonettoyage. Voir Autonettoyage dans le chapitre Utilisation du lave-vaisselle. Des programmes basse température ont été sélectionnés pendant une période prolongée. Lancez un programme d'autonettoyage. Voir Autonettoyage dans le chapitre Utilisation du lave-vaisselle. Le lave-vaisselle n'a pas été utilisé pendant un certain temps. Activez l'option Extra sec.En fonction de la charge, le cycle de séchage du programme peut être insuffisant. La vaisselle n’est pas assez sèche. Chargez entièrement le lave-vaisselle.Le lave-vaisselle n’est pas assez plein. Rajoutez du produit de rinçage ou augmentez son dosage. Voir le chapitre Réglages. Il faut rajouter du produit de rinçage ou le régler sur un dosage plus élevé. Changez de détergent Tout-en-1 ou désactivez le réglage TAB et remplissez les réservoirs de sel et de liquide de rinçage. Voir Liquide rinçage dans le chapitre Réglages. Le réglage TAB est activé et du détergent Tout- en-1 avec un effet de séchage insuffisant est utilisé. Entrouvrez la porte dès la fin du programme. 22Informations techniques Informations figurant sur l'étiquette énergie Fiche d'informations conforme au Règlement délégué de la Commission (UE) N° 1059/2010 ASKO DFI646GDésignation :

Nombre de couverts standards : A+++Classe d'efficacité énergétique : 236 kWh par an

Consommation électrique annuelle (AE

0,83 kWhConsommation d'énergie en cycle de nettoyage standard

Consommation électrique 0,49 W Mode arrêt (P

Consommation d'eau annuelle (AW

Classe d'efficacité de séchage : ECO

, pas d'optionProgramme standard : 350 minutesDurée du programme en cycle de nettoyage standard : InfinieDurée du mode marche/veille (T

39 dB(A) re 1 pWÉmissions sonores : Produit intégrableFabrication :

Conformément à la norme EN 50242.

Basée sur 280 cycles de nettoyage standard avec un raccordement à l'eau froide et une consommation conforme au mode d'économie d'énergie. La consommation réelle d'énergie dépend de l'utilisation de la machine.

Basée sur 280 cycles de lavage standard. La consommation réelle d'eau dépend de l'utilisation de la machine.

Sur une échelle allant de G (peu efficace) à A (très efficace).

Ce programme correspond au cycle de lavage standard utilisé pour réunir les informations figurant sur l'étiquette énergie. Destiné au lavage de la vaisselle normalement sale, il est le plus économique en termes de consommation d'énergie et d'eau. Données techniques 819-872 mmHauteur: 596 mmLargeur: 574 mmProfondeur: 50 kg

Poids: 0,03 -1,0 MPaPression d’eau: Voir plaque signalétique.Raccordement électrique : Voir plaque signalétique.Puissance assignée :

Le poids peut varier selon les spécifications. 23Installation 819*- 872

[mm] *Retirez les contre-écrous avec une hauteur d'installation de: 820-821 mm. **Hauteur de la porte. Dimensions nominales. Les mesures actuelles peuvent varier. Il est important de lire et de respecter scrupuleusement les instructions et les indications ci-dessous. Procéder à l'installation et aux raccordements conformément aux instructions d'installation de la notice d'installation séparée. Consignes de sécurité

• Le raccordement à l’électricité, à l’eau et à la tuyauterie d'évacuation doit être effectué par un professionnel qualifié.

• Suivez toujours la réglementation en vigueur en ce qui concerne l'eau, l'évacuation et l'électricité.

• Prenez des précautions lors de l'installation ! Mettez des gants de protection ! L'installation doit être effectuée par deux personnes !

• Placez un plateau d'égouttement sur le sol, sous le lave-vaisselle, pour éviter les dommages résultant d'une éventuelle fuite d'eau.

• Avant de visser le lave-vaisselle à sa place, procédez à un essai en faisant fonctionner le programme Prérinçage. Vérifiez que le lave-vaisselle se remplit d'eau et se vidange. Vérifiez également qu'il n'y a aucune fuite au niveau des raccords. ATTENTION ! N'obstruez pas l’aération située dans le bas de la porte avec un tapis ou un élément similaire. ATTENTION ! Coupez l'arrivée d'eau lors de l'installation du lave-vaisselle ! Retirez la fiche de la prise ou coupez l’alimentation électrique pen- dant les travaux ! Installation

• Les dimensions de la niche et des raccords sont indiquées dans les instructions d'installation. Vérifiez que toutes les dimensions sont correctes avant de commencer l'installation. Notez que la hauteur de la porte peut être ajustée pour correspondre à d'autres raccords.
• Assurez-vous que le sol sur lequel le lave-vaisselle doit être installé est solide. Réglez les pieds afin que le lave-vaisselle soit posé parfaitement à l'horizontale. Serrez les contre-écrous.

• Si le lave-vaisselle est intégré, les meubles adjacents doivent être résistants à la condensation émise par le lave-vaisselle.

• Fixez le film de protection (fourni avec les documents) sur la face inférieure du plan de travail. Ce film protège le plan de travail de l’humidité. 24Branchement à la canalisation des eaux usées Consultez la notice d'installation séparée pour obtenir toutes les infor- mations nécessaires. Le lave-vaisselle peut être intégré dans une niche surélevée (pour at- teindre une hauteur de travail ergonomique). Le lave-vaisselle doit être installé de telle sorte que le tuyau de vidange soit orienté vers un niveau inférieur au socle de la machine, comme par exemple en le dirigeant directement vers un siphon de sol. Le lave-vaisselle est équipé d'un dispositif anti-siphon intégré qui empêche la machine de se vider pendant le cycle de lavage. Le tuyau de vidange peut aussi être vissé à un raccord au niveau du siphon de l'évier. Ce raccord doit présenter un diamètre intérieur d’au moins 14 mm. Le tuyau de vidange peut être rallongé de 2,5 m maximum (sa longueur totale ne doit pas excéder 4,5 m). Tous les joints et tubes de raccord doivent présenter un diamètre intérieur d’au moins 14 mm. Toutefois, le tuyau de vidange devrait, idéalement, être remplacé dans son inté- gralité par un nouveau tuyau sans joints. Aucune partie du tuyau de vidange ne doit se trouver à plus de 950 mm au-dessus du socle du lave-vaisselle. Attachez le tuyau de vidange avec un collier de serrage. Vérifiez que le tuyau de vidange n'est pas plié. Branchement à l’arrivée d’eau Utilisez exclusivement le tuyau d'arrivée d'eau fourni avec le lave- vaisselle. Ne réutilisez pas des flexibles usés ou d'autres modèles. Le tuyau d'arrivée d'eau doit être raccordé à un robinet. Le robinet doit être facile d'accès, afin de permettre de couper l'eau si le lave- vaisselle doit être déplacé. Une fois l'installation terminée, ouvrez le robinet pour permettre à la pression de se stabiliser pendant un moment. Vérifiez que tous les raccordements sont bien étanches. Branchement à l’arrivée d’eau froide Branchez le lave-vaisselle sur l'arrivée d'eau froide si le bâtiment est chauffé au fioul, à l'électricité ou au gaz. Branchement à l’arrivée d’eau chaude Branchez le lave-vaisselle sur l'arrivée d'eau chaude (max. 70 °C) si le bâtiment utilise un chauffage écoénergétique tel que le chauffage urbain, l’énergie solaire ou géothermique. Un raccordement à l'eau chaude réduit la durée du programme et la consommation d’électricité. REMARQUE Ne dépassez pas la température autorisée de l'alimentation en eau. Certains matériaux utilisés dans certains ustensiles de cuisson ne peuvent pas résister à une forte chaleur. Voir Vaisselle fragile dans le chapitre Chargement du lave-vaisselle. Raccordement électrique Des informations relatives aux branchements électriques figurent sur la plaque signalétique. Cette spécification doit correspondre à la ten- sion du secteur. Le lave-vaisselle doit être raccordé à une prise de terre. La prise murale doit être installée à l'extérieur de la zone d'installation afin d'en faciliter l'accès après la mise en place du lave-vaisselle. N'utilisez pas de rallonge ! REMARQUE Les réparations et l’entretien relatifs à la sécurité et aux performances doivent être effectués par un professionnel qualifié. Service après-vente Lisez le chapitre Dépannage avant de contacter le service après-vente. Si vous avez rencontré un problème que vous n'avez pas pu résoudre, contactez votre concessionnaire le plus proche, voir www.asko.com. Quand vous contactez le service après-vente, vous devez fournir les informations disponibles sur la plaque signalétique, y compris le numé- ro d'article (1) et le numéro de série (2). SERIAL NO.ART. NO.

25Informations pour le laboratoire d’essais Demande d'informations auprès du laboratoire de test par e-mail : dishwashers@appliance-development.com. La demande doit comprendre les informations disponibles sur la plaque signalétique, y compris le numéro d'article (1) et le numéro de série (2). SERIAL NO. ART. NO.

26Notes 27Guide d'utilisation rapide Chargez les paniers

(Voir page 5 Ne rincez pas la vaisselle sous un robinet avant de la mettre au lave-vaisselle. Éliminez simplement un maximum de restes de nourriture avant de charger la machine. Vérifiez que les bras gicleurs peuvent tourner.

Vérifiez que le robinet d'eau est ouvert. N'oubliez pas ! Videz le filtre grossier et nettoyez le filtre fin selon les besoins. (Voir page 17

Ajoutez le détergent

Le compartiment à détergent possède un petit compartiment pour le prélavage et un autre pour le lavage. (Voir page 9

Ouvrez la porte et appuyez sur l’interrupteur Marche/Ar- rêt.

Contrôlez/Ajoutez le produit de rinçage et le sel

Remplissez les réservoirs de sel et de produit de rinçage pour obtenir de bons résultats de lavage et de séchage. (Voir page 4

Rajoutez liquide rinçageRajoutez du sel Sélectionnez un programme, un mode de programme et d'éventuelles options

Appuyez sur Start/Stop, fermez la porte START STOP
