FH-X730BT - Autoradio PIONEER - Notice d'utilisation et mode d'emploi gratuit

Format	Double DIN (2-DIN)
Puissance audio	4 x 50 W MOSFET
Bluetooth	Streaming audio + mains libres
Connexion simultanée	2 téléphones Bluetooth
Lecteur CD	CD, CD-R, CD-RW
Formats USB	MP3, WMA, WAV, FLAC, AAC
Entree auxiliaire	Jack 3,5 mm (facade avant)
Egaliser graphique	13 bandes
Advanced Sound Retriever	Oui
Spotify	iOS et Android (gratuit et Premium)
Compatibilite iPhone / iPod	Controle direct via USB
Compatibilite Android	AOA 2.0
Preselections radio	24 stations FM/AM
RDS	Noms de stations et titres
Selection PTY	Oui
Affichage	LCD dot-matrix
Couleurs d'illumination	210 000 couleurs, 10 niveaux
Microphone Bluetooth	Inclus
Time alignment	Manuel
Mode reseau	3 voies

FOIRE AUX QUESTIONS - FH-X730BT PIONEER

Comment associer mon smartphone au Pioneer FH-X730BT via Bluetooth ?

Activez le Bluetooth sur votre téléphone, puis maintenez le bouton SRC de l'autoradio enfoncé pour accéder au menu de couplage. Sélectionnez FH-X730BT dans la liste des appareils détectés sur votre téléphone et confirmez le code PIN affiché. L'association est mémorisée pour les connexions suivantes.

Puis-je connecter deux téléphones en même temps sur le FH-X730BT ?

Oui, le FH-X730BT supporte la connexion simultanée de deux téléphones Bluetooth. Vous pouvez ainsi recevoir des appels depuis l'un ou l'autre appareil sans avoir à déconnecter le premier. Le transfert automatique du répertoire téléphonique fonctionne pour les deux appareils connectés.

Quels formats audio sont pris en charge via la prise USB ?

Via le port USB, l'autoradio lit les fichiers MP3, WMA, WAV, FLAC et AAC. Les disques CD, CD-R et CD-RW sont également supportés dans le lecteur intégré. Assurez-vous que vos fichiers ne sont pas protégés par DRM pour garantir la lecture.

Comment utiliser Spotify sur le FH-X730BT ?

Connectez votre smartphone (iOS ou Android) au FH-X730BT via Bluetooth, puis lancez l'application Spotify sur votre téléphone. L'autoradio vous permet de contrôler la lecture, parcourir les playlists et les artistes directement depuis ses commandes. La version gratuite et Premium de Spotify sont toutes deux compatibles.

Le microphone mains libres est-il fourni dans la boîte ?

Oui, un microphone Bluetooth est inclus dans le carton. Il est à fixer dans l'habitacle, généralement sur le pare-soleil ou le tableau de bord, en orientant la capsule vers le conducteur. Un câble de raccordement est fourni pour le brancher à l'arrière de l'autoradio.

Quelle est la puissance de sortie du FH-X730BT ?

L'amplificateur MOSFET interne délivre 4 x 50 watts en puissance crête. La puissance RMS réelle (continue) est inférieure, comme pour tout autoradio de série. Si vous souhaitez plus de puissance, le FH-X730BT dispose d'une sortie préampli pour connecter un amplificateur externe.

L'autoradio est-il compatible avec l'iPhone et les smartphones Android ?

Oui, le FH-X730BT est compatible avec les deux écosystèmes. Pour iPhone et iPod, le contrôle direct s'effectue via le câble USB (protocole Apple). Pour Android, il supporte le protocole AOA 2.0 (Android Open Accessory) qui permet le contrôle audio depuis les commandes de l'autoradio.

Comment personnaliser la couleur d'éclairage des boutons ?

Accédez au menu de configuration (Settings) de l'autoradio et cherchez l'option d'illumination ou couleur d'affichage. Le FH-X730BT propose plus de 210 000 couleurs avec 10 niveaux de luminosité réglables. Vous pouvez ainsi adapter la teinte à l'ambiance lumineuse de votre tableau de bord.

Comment réinitialiser le Pioneer FH-X730BT aux réglages d'usine ?

Appuyez sur le bouton RESET situé à l'avant de l'appareil, accessible avec un objet fin (trombone ou stylet). Cette opération efface tous les réglages personnalisés, les stations préréglées et les couplages Bluetooth. Procédez uniquement si les autres tentatives de dépannage ont échoué.

Combien de stations de radio puis-je mémoriser ?

Le FH-X730BT permet de mémoriser 24 stations en présélection, réparties sur les bandes FM et AM. La fonction RDS affiche le nom de la station et le titre du morceau en cours. La sélection automatique par type de programme (PTY) facilite la recherche par genre musical ou information.

L'autoradio dispose-t-il d'une entrée auxiliaire ?

Oui, une entrée auxiliaire (jack 3,5 mm) est disponible sur la façade avant. Elle permet de brancher n'importe quelle source audio externe non Bluetooth comme un lecteur MP3 ou un GPS. Sélectionnez l'entrée AUX via le bouton SRC pour basculer sur cette source.

Comment améliorer la qualité sonore sur le FH-X730BT ?

Utilisez l'égaliseur graphique 13 bandes intégré pour ajuster les fréquences selon vos préférences. La fonction Advanced Sound Retriever (ASR) de Pioneer restitue les détails sonores perdus lors de la compression des fichiers MP3 ou AAC. Le mode réseau 3 voies et le time alignment manuel permettent une scène sonore précise si vous avez des haut-parleurs dédiés hautes, médiums et basses fréquences.

MODE D'EMPLOI FH-X730BT PIONEER

Par la présente, Pioneer déclare que l'appareil FH-X730BT est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Avant de commencer 2

Mise en route 3

Radio. 5

CD/USB/iPod/AUX 6

Bluetooth 8

Mode d'application 11

Spotify 12

Utilisation de Pioneer ARC APP 13

Réglages audio 14

Réglages 15

Réglages FUNCTION 15

Réglages AUDIO 16

Réglages SYSTEM 17

Réglages ILLUMINATION 18

Réglages MIXTRAX 19

Informations complémentaires. 23

• Parmi les instructions suivantes, les clés USB ou les lecteurs audio USB sont collectivement désignés sous le nom de « périphérique USB »
• Dans ce mode d'emploi, les iPod et les iPhone sont collectivement désignés sous le nom d'« iPod ».

Avant de commencer

Nous vous remercions d'avoir acheté cet appareil PIONEER

Pour garantir une utilisation correcte, liquez bien ce mode d'emploi avant d'utiliser cet apparéil. Il est particulièrement important que vous lisiez et respectiez les indications ATTENTION et PRECAUTION de ce mode d'emploi. Conserve-le dans un endroit sur et facilement accessible pour toute consultation utérieure.

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Dans les états membres de l'UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs produits électroniques usagés gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d'achat d'un produit similaire).

Dans les pays qui ne sont pas mentionnés ci-dessus, vous devez contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut.

En agissant ainsi, vous assurerez que le produit que vous mettez au rebut est soumis au processus de traitement, de récupération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur l'environnement et la santé publique.

Attention

• N'essayez pas d'installer cet appareil ou d'en faire l'entretien vous-même. L'installation ou l'entretien de cet appareil par des personnes sans formation et sans expérience en équipement électronique et en accessoires automobiles peut être dangereux et vous exposer à des risques d'électrocution ou à d'autres dangers.
• N'essayez pas de démonter ou de modifier cet appareil. Veillez à quitter la route et garer votre véhicule en lieu sûr avant d'essayer d'utiliser les commandes de l'appareil.

• Ne laissez pas cet appareil entrer en contact avec de l'humidité et/ou des liquides. Cela pourrait provoquer une décharge électrique. Tout contact avec des liquides pourrait également provoquer des dommages, de la fumée et une surchauffe de l'appareil.
• Maintenez le niveau d'écoute à une valeur telle que vous puissiez entendre les sons provenant de l'extérieur.
• Le Pioneer CarStereo-Pass est utilisable seulement en Allemagne.
• Ce produit est évalué sous des conditions climatiques modérées et tropicales conformément à la norme CEI 60065 sur les Appareils audio, video et appareils analogues - Exigences de sécurité.

Cet appareil est un produit laser de Classe 1, classé selon l'article IEC 60825-1:2007 relatif à la Sécurité des produits laser.

APPAREIL À LASER DE CLASSE 1

Si vous rencontrez des problèmes

En cas d'anomalie, veuillez contacter votre revendeur ou le centre d'entretien agréé par PIONEER le plus proche.

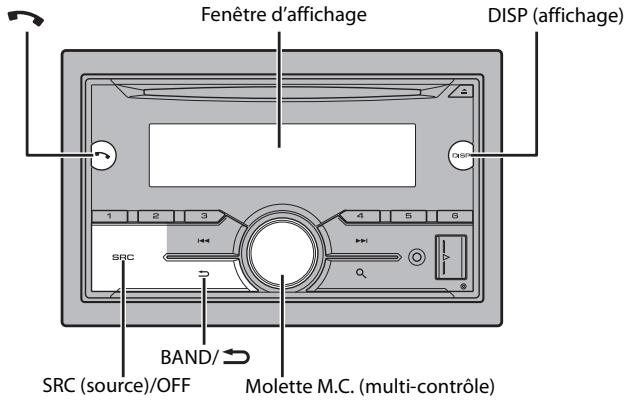

Fonctionnement de base

FH-X730BT

Télécommande en option

La télécommande CD-SR110 est vendue en séparation.

Opérations fréquemment utilisées

Objectif	Opération
Mettre l'appareil sous tension*	Appuyez sur SRC/OFF pourmettre l'appareil sous tension. Appuyez longuement sur SRC/OFF pourmettre l'appareil hors tension.
Régler le volume	Tournez la molette M.C..
Sélectionner une source	Appuyez plusieurs fois sur SRC/OFF.
Modifier les informations d'affichage	Appuyez plusieurs fois sur DISP.
Revenir à l'affichage/la liste précédent(e)	Appuyez sur BAND/¯.
Revenir à l'affichage normal à partir du menu	Appuyez longuement sur BAND/¯.
Répondre/mettre fin à un appel	Appuyez sur¯.

• Si fil bleu/blanc de l'appareil est relié à la borne de commande du relais d'antenne automatique du véhicule, l'antenne se déploie lorsque la source de cet appareil est mise en service. Pour rétracter l'antenne, mettez la source hors service.

Indication de l'affichage

Indication	Description
«	Apparait lorsqu'il existe un niveau inférieur de menu ou de dossier.
■	Apparait lorsqu'un téléphone Bluetooth est connecté à cet apparéil via HFP (Hands Free Profile) (page 8) et clignote lorsque le téléphone est en attente.
▲	Apparait lorsqu'un lecteur audioBluetooth est connecté à cet apparéil via A2DP (Advanced Audio Distribution Profile) (page 8).
●	Apparait lorsque vous appuyez sur la touche Ⓞ.
TP	Apparait lorsqu'un programme d'informations routières est capté.
TA	Apparait lorsque la fonction TA (informations routières) est activée (page 15).
S.Rtrv	Apparait lorsque le sound retriever (correcteur de son compressé) est en service (page 15).
XXX	Apparait lorsqula lecture aléatoire est en service (sauf lorsque BT AUDIO est sélectionné en tant que source).
←	Apparait lorsqula lecture repétée est en service (sauf lorsque BT AUDIO est sélectionné en tant que source).
€	Apparait lorsqula fonction de commande d'iPod est en service (page 8).
®	Apparait lorsqu'une connexion Bluetooth est établie (page 8).

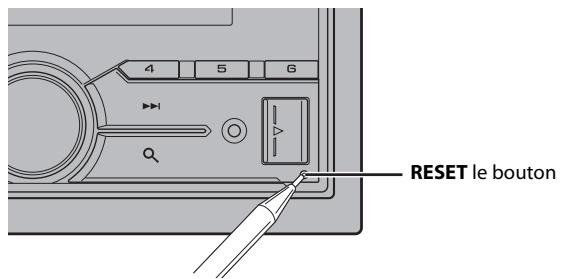

Réinitialisation du microprocesseur

Le microprocesseur doit être réinitialisé dans les cas suivants :

• Avant la mise en service de cet appareil, une fois celui-ci installé
• Si l'appareil ne fonctionne pas correctement
• Lorsque des messages inhabituels ou d'erreur s'affichent

1. Appuyez sur le bouton RESET avec la pointe d'un stylo ou tout autre instrument pointu.

Menu de configuration

Lorsque vous mettez le contact sur ON après avoir installé l'appareil, le menu de configuration apparait sur l'affichage.

Attention

Veuillez ne pas utiliser l'appareil en mode standard lorsqu'une enceinte en mode réseau est branchée à l'appareil. Veuillez ne pas utiliser l'appareil en mode réseau lorsqu'une enceinte en mode standard est branchée à l'appareil. Vous pourriez endommager les enceintes.

Tournez la molette M. C. pour sélectionner les options, puis appuyez pour valider. Pour passer à l'option de menu suivante, vous devez valider votre sélection.

Éléments de menu	Description
LANGUAGE[ENG](anglais),[PYC](russe),[TUR](turc)	Sélectionnez la langue d'affichage des informations textuelles à partir d'un fichier audio comprésé.

Éléments de menu	Description
CLOCK SET	Réglez l'horloge.1 Tournez la molette M.C. pour régler l'houre, puis appuyez pour valider.L'indicateur passée automatiquement au réglage des minutes.2 Tournez la molette M.C. pour régler les minutes, puis appuyez pour valider.
FM STEP[100], [50]	Sélectionnez l'increment d'accord FM à partir de 100 kHz ou de 50 kHz.
SPEAKER MODE[STANDARD],[NETWORK]	Commutez entre deux modes de fonctionnement : le mode réseau bidirectionnel (NETWORK) et le mode standard (STANDARD) en fonction des branchements que vous avez établis. Pour obtenir de plus amples informations concernant les modes de fonctionnement, voir page 14.Une fois le mode approprié séLECTIONné, tournez la molette M.C. pour sélectionner [YES], puis appuyez pour valider.Vous ne pourrait pas finaliser le menu de configuration sans régler le [SPEAKER MODE].Une fois le mode de sortie paramétré, vous ne pourrait pas modifier cette option sauf si les réglages standard de ce produit sont rétablis. Veuillez rétablier les réglages standard pour changer l'options mode de sortie (reportez-vous au SYSTEM RESET sur page 5).

[QUIT: YES] apparait lorsque tous les réglages sont terminés. Pour revenir au premier élément du menu de configuration, tournez la molette M. C. pour sélectionner [QUIT: NO], puis appuyez pour valider. Appuyez sur la molette M. C. pour valider les réglages.

Remarque

Ces paramètres autres que [SPEAKER MODE] peuvent être ajustés à tout moment à partir des réglages du SYSTEM (page 17) et des réglages INITIAL (page 5).

Annulation de l'affichage de démonstration (DEMO OFF)

1 Appuyez sur la molette M. C. pour afficher le menu principal. 2 Tournez la molette M. C. pour sélectionner [SYSTEM], puis appuyez pour valider. 3 Tournez la molette M. C. pour sélectionner [DEMO OFF], puis appuyez pour valider.

4 Tournez la molette M. C. pour sélectionner [YES], puis appuyez pour valider.

Réglages INITIAL

1 Appuyez longuement sur SRC/OFF jusqu'à ce que l'appareil se mette hors tension. 2 Appuyez longuement sur SRC/OFF pour afficher le menu principal. 3 Tournez la molette M. C. pour sélectionner [INITIAL], puis appuyez pour valider. 4 Tournez la molette M. C. pour sélectionner une option, puis appuyez pour valider.

Éléments de menu	Description
FM STEP[100], [50]	Sélectionnez l'increment d'accord FM à partir de 100 kHz ou de 50 kHz.
REAR-SP[FUL]	À sélectionner lorsqu'un haut-parleur à gamme étendue est relié aux fils de sortie du haut-parleur arrêté.
[SW]	À sélectionner lorsqu'un haut-parleur d'extrêmes graves est directement relié aux fils de sortie du haut-parleur arrêté sans amplificateur auxiliaire.
SYSTEM UPDATE[SYSTEM INFO], [S/W UPDATE]	Sélectionnez [SYSTEM INFO] pour valider les dernières informations relatives au système de cet appleil. Sélectionnez [S/W UPDATE] pour effectuer la的最后一 mise à jour des logiciels de l'appleil et réinitialiser ses réglages. Pour obtenir de plus amples informations sur les derniers logiciels et mises à jour, voirlez vous rendre sur notre site Web.
SYSTEM RESET[YES], [CANCEL]	Sélectionnez [YES] pour réinitialiser les réglages de l'appleil. L'appleil redémarre automatiquement.(Certains réglages sont conservés même après la réinitialisation de l'appleil.)

Radio

Les fréquences du syntésiseur de cet appareil sont destinées à une utilisation en Europe de l'Ouest, Asie, Moyen-Orient, Afrique et Océanie. Son utilisation dans d'autres régions peut se traduire par une réception de mauvaise qualité. La fonction RDS (Radio Data System) n'est opérationnelle que dans les régions où des signaux RDS sont diffusés pour les stations FM.

Réception des stations présélectionnées

1 Appuyez sur SRC/OFF pour sélectionner [RADIO]. 2 Appuyez sur BAND/ → pour sélectionner la bande [FM1], [FM2], [FM3], [MW] ou [LW]. 3 Appuyez sur l'une des touches numériques (1 à 6).

Remarque

Veuillez sélectionner une chaîne prédéfinie en appuyant sur et en tournant la molette M. C..

Conseil

Les touches ★★★★★ peuvent également servir à sélectionner une station prérégée lorsque [SEEK] est réglé sur [PCH] dans les réglages FUNCTION (page 15).

Mémoire des stations (BSM)

Les six stations les plus puissantes sont mémorisées sur les touches numériques (1/ à 6/).

1 Après avoir sélectionné la bande, appuyez sur la molette M. C. pour afficher le menu principal. 2 Tournez la molette M. C. pour sélectionner [FUNCTION], puis appuyez pour valider. 3 Tournez la molette M. C. pour sélectionner [BSM], puis appuyez pour valider.

Pour rechercher une station manuelle

Après avoir sélectionné la bande, appuyez sur / pour sélectionner une station.

[SEEK] doit être réglé sur [MAN] dans les réglages FUNCTION (page 15).

Pour mémoriser des stations manuellement

1 Lorsque vous captez la station que vous souhaitez mémoriser, appuyez longuement sur l'une des touches numériques (1/ ∧ à 6/ ⇌) jusqu'à ce qu'elle cesse de clignoter.

Remarque

Vous pouvez sélectionner une chaîne prédefinie en appuyant sur et en tournant la molette M. C.. Dès que vous avez sélectionné une chaîne, appuyez longuement sur la molette M. C. pour mémoriser une station.

Utilisation des fonctions PTY

L'appareil recherche une station diffusant des informations PTY (type de programme).

1 Appuyez longuement sur pendant la réception FM. 2 Tournez la molette M. C. pour sélectionner le type de programme [NEWS/INFO], [POPULAR], [CLASSICS] ou [OTHERS]. 3 Appuyez sur la molette M. C..

L'appareil continue à rechercher une station. Lorsqu'il en trouve une, son nom de service de programme s'affiche.

Remarques

• Pour annuler la recherche, appuyez sur la molette M. C.
• Le programme de certaines stations peut différer de celui qu'indique le PTY transmis.
• Si aucune station ne diffuse le type de programme que vous recherchez, [NOT FOUND] s'affiche pendant environ deux secondes, puis le symphoniseur revient à la station de départ.

Liste des pty

Pour plus de détails sur la liste des PTY, visitez le site Web suivant: http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html

Lecture

Débranche le casque ou les écouteurs du périphérique avant de raccorder ce dernier à l'appareil.

SRC (source)/OFF Prise d'entrée AUX (prise stéréo 3,5 mm)

1 Insérez un disque dans la fente de chargement des disques en orientant l'étiquette vers le haut.

Pour éjecter un disque, arrêtez d'abord la lecture avant d'appuyer sur.

Périphériques USB (y compris android™)/ipod

1 Ouvrez le cache du port USB. 2 Raccordez le périphérique USB/l'iPod à l'aide d'un câble approprié.

Remarque

Pour basculer automatiquement sur une source [USB] lorsqu'un périphérique USB/iPod est connecté à l'appareil, réglez [USB AUTO] sur [ON] dans les paramètres SYSTEM (page 18).

Utilisé avec un cable USB Pioneer en option (CD-U50E) pour raccorder le périphérique USB, car tout périphérique raccordé directement à l'appareil dépasse de ce dernier, qui peut être dangereux.

Avant de retirer le périphérique, arrêtez la lecture.

Connexions AOA

Pour plus de détails sur la connexion AOA, voir page 13.

Connexion MTP

Il est possible de connecter un périphérique Android (utilisant le système d'exploitation Android 4.0 ou une version supérieure) via une connexion MTP à l'aide du câble fourni avec le périphérique. Toutefois, selon le périphérique connecté et le nombre des fichiers qu'il contient, il peut être que la lecture de fichiers audio/morceaux soit impossible via MTP. Notez que la connexion MTP n'est pas compatible avec les formats de fichier WAV et FLAC, et qu'elle ne peut pas être utilisée avec la fonction MIXTRAX.

Remarque

Si vous utilisez une connexion MTP, vous devez régler [ANDROID WIRED] sur [MEMORY] dans les paramètres SYSTEM (page 18).

1 Insérez la mini-fiche stéreo dans la prise d'entrée AUX. 2 Appuyez sur SRC/OFF pour sélectionner la source [AUX].

Remarque

Si [AUX] est réglé sur [OFF] dans les réglages SYSTEM, il est impossible de sélectionner [AUX] en tant que source (page 17).

Opérations

Veuillez procéder à différents ajustements dans les réglages FUNCTION (page 15). Notez que les opérations suivantes ne fonctionnent pas pour un périphérique AUX. Pour utiliser un périphérique AUX, utilisez le périphérique proprement dit.

Objectif	Opération
Sélectionner un dossier/album*1	Appuyez sur 1/À ou 2/À.
Sélectionner une piste/un morceau (chapitre)	Appuyez sur ↓← ou ▷→↓.
Avance ou retour rapide*2	Appuyez longuement sur ↓← ou ▷→↓.
Rechercher un fichier dans une liste	1 Appuyez sur Q pour afficher la liste.2 Tournez la molette M.C. pour sélectionner la catégorie ou le nom de fichier (dossier) de votrechioix, puis appuyez pour valider.3 Tournez la molette M.C. pour sélectionner le fichier de votrechioix, puis appuyez pour valider. La lecture démarre.
Afficher une liste de fichiers dans la catégorie/le dossier sélectionné(e)*1	Appuyez sur la molette M.C. lorsqu'une catégorie/un dossier est sélectionné(e).
Lire un morceau de la catégorie/du dossier sélectionné(e)*1	Appuyez longuement sur la molette M.C. lorsqu'une catégorie/un dossier est sélectionné(e).

Objectif	Opération
Recherche alphabétique (iPod uniquement)	1 Appuyez sur Q pour afficher la liste.2 Tournez la molette M.C. pour sélectionner la liste de catégories de votrechioix, puis appuyez sur Q, pour accéder au mode de recherchealphabétique.(Pour accéder au mode de recherchealphabétique, vous pouvez égalementtourner deux fois la molette M.C.)3 Tournez la molette M.C. pourselectionner une catégorie, puis appuyezpour afficher la listealphabétique.Pour annulera la recherchealphabétique,appuyez sur BAND/∼.
Lecture repétée	Appuyez sur 6/∼.
Lecture aléatoire	Appuyez sur 5/∼.
Lecture aléatoire de toutes les pistes (iPoduniquement)	Appuyez longuemont sur 5/∼.
Pause/Reprise de la lecture	Appuyez sur 4/PAUSE.
Retour au dossier racine (CD/USBuniquement)*1	Appuyez longuemont surQ..
Commutation entre les modes audiocompressé et CD-DA (CD uniquement)	Appuyez sur BAND/∼.

1 Fichiers d'audio compressés uniquement 2 Si vous utilisez la fonction avance ou retour rapide au moment de la lecture d'un fichier VBR, la durée de lecture peut ne pas être correcte.

Mode de lecture en lien

Vous pouvez accéder à des morceaux en vous basant sur l'artiste, l'album ou le genre en cours de lecture.

1 Pendant l'écoute d'un morceau, appuyez longuement sur pour entrer en mode de lecture en lien. 2 Tournez la molette M. C. pour sélectionner le mode ([ARTIST], [ALBUM], [GENRE]), puis appuyez pour valider.

Le morceau/l'album sélectionné est lu après le morceau en cours de lecture.

Remarque

Le morceau/album sélectionné peut être annulé si vous utilisez d'autres fonctions que le mode de lecture en lien (ex. : avance et retour rapides).

Commande d'un ipod

Vous pouvez commander l'appareil via un iPod raccordé.

Les modèles d'iPod suivants ne sont pas compatibles avec cette fonction.

• iPod nano 1ère génération, iPod avec vidéo

1 Appuyez sur BAND/ → en cours de lecture, puis sélectionnez le mode de commande.

[CONTROL iPod]: la fonction iPod de l'appareil peut être activée à partir de l'iPod raccordé.

[CONTROL AUDIO]: la fonction iPod de l'appareil ne peut être activée que par les touches situées sur l'appareil. Dans ce mode, il est impossible de mettre l'iPod raccordé sous ou hors tension.

Remarques

• La commutation du mode de commande sur [CONTROL iPod] met en pause la lecture d'un morceau. Utilisez l'iPod racordé pour reprendre la lecture.
• Les opérations suivantes sont toutes accessibles à partir de l'appareil, même si le mode de commande est régulé sur [CONTROL iPod]. - Pause, avance/retour rapide, sélection d'un morceau/chapitre
• Le volume ne peut être réglé qu'à partir de cet appareil.

La fonction MIXTRAX crée un mélange ininterrompu de pistes de votre bibliothèque sociale, agrémenté d'effets d'éclairage. Pour plus de détails sur les réglages de MIXTRAX, voir page 19.

Remarques

• Cette fonction n'est pas compatible avec un périphérique Android connecté via MTP.
• Selon le fichier/morceau, il se peut que les effets sonores soient indisponibles.
• Déactivez la fonction MIXTRAX si les effets d'éclairage qu'elle produit vous gênent dans votre conduite.

1. Appuyez sur 3/MIX pour activer/désactiver MIXTRAX.

Connexion bluetooth

Important

Si au moins trois périphériques Bluetooth (ex.: un téléphone et un lecteur audio séparé) sont connectés, il peut qu'elles ne fonctionnent pas correctement.

1 Activez la fonction Bluetooth du périhérique. 2 Appuyez sur pour afficher le menu de téléphone. 3 Tournez la molette M. C. pour sélectionner [BT SETTING], puis appuyez pour valider. 4 Tournez la molette M. C. pour sélectionner [ADD DEVICE], puis appuyez pour valider.

L'appareil commence à rechercher les périhériques disponibles, puis les affiche dans la liste des périhériques.

• Pour annuler la recherche, appuyez sur la molette M. C.
• Si le périphérique de votre choix ne se trouve pas dans la liste, sélectionnez [RESEARCH].
• Si aucun périphérique n'est disponible, [NOT FOUND] s'affiche.

5 Tournez la molette M. C. pour sélectionner un périphérique dans la liste des périphériques, puis appuyez pour valider.

Appuyez longuement sur la molette M. C. pour commuter les informations de périphérique affichées entre le nom du périphérique et l'adresse du périphérique Bluetooth.

6 Sélectionnez [Pioneer BT Unit] qui s'affiche sur le périphérique. Assurez-vous que le même numéro à 6 chiffres apparait sur cet appareil et le périphérique, puis sélectionnez « Oui » sur le périphérique.

Remarques

• [DEVICE FULL] apparait si l'appareil a déjà été apparié à trois autres périphériques. Dans ce cas, supprimez l'un des périphériques appariés. Voir [DEL DEVICE] ou [GUEST MODE] dans les paramètres Bluetooth (page 9).
• Selon le périphérique, le code PIN peut être requis à l'étape 7. Dans ce cas, saisissez [0000].

Conseil

La connexion Bluetooth est également possible en détectant l'appareil avec le périphérique Bluetooth. Pour ce faire, il faut régler [VISIBLE] dans les paramètres Bluetooth sur [ON]. Pour plus de détails sur les opérations d'un périphérique Bluetooth, consultez le mode d'emploi fourni avec le périphérique Bluetooth.

Réglages Bluetooth

Éléments de menu	Description
DEVICELIST	Affichez la liste des péripérisques Bluetooth appairés. «*» apparait sur le nom de péripérisque lorsque la connexion Bluetooth est établie.
DEL DEVICE [DELETE YES], [DELETE NO]	Supprimez les informations de péripérisque.
ADD DEVICE	Enregistrez un nouveau péripérisque.
A.CONN [ON], [OFF]	Sélectionnez [ON] pour vous connecter automatiquement à un péripérisque Bluetooth.
VISIBLE [ON], [OFF]	Sélectionnez [ON] pour qu'un péripérisque Bluetooth puisse détecter l'appareil lorsque ce dernier est connecté via Bluetooth à un autre péripérisque.
PIN CODE	Changez de code PIN. 1 Appuyez sur la molette M.C. pour afficher le mode de réglage. 2 Tournez la molette M.C. pour sélectionner un nombre. 3 Appuyez sur la molette M.C. pour déplacer le curseur sur la position suivante. 4 Àpres avoir saisi le code PIN, appuyez longuement sur la molette M.C.. Àpres avoir saisi le code PIN, appuyez sur la molette M.C. pour revenir à l'affichage de saisie du code PIN et changer de code PIN.
DEV. INFO	Commutez les informations de péripérisque sur l'affichage entre le nom du péripérisque et l'adresse du péripérisque Bluetooth.
GUEST MODE [ON], [OFF]	Sélectionnez [ON] pour passer automatiquement à l'écran [DEL DEVICE] lorsque l'appareil a déjà été appiaéré avec trois péripérisques.
A.POPAIRING [ON], [OFF]	Sélectionnez [ON] pour appairer automatiquement l'appareil et un iPhone lorsqu'un iPhone est connecté à l'appareil via USB. (Cette fonction peut ne pas être disponible suivant la version d'iOS que vous utilisez.)

Téléphone bluetooth

Établissez d'abord une connexion Bluetooth avec le téléphone Bluetooth (page 8). Il est possible de connecter simultanément jusqu'à deux téléphones Bluetooth.

Important

• Si vous laissez l'appelé en voie pour vous connecter à votre téléphone via Bluetooth lorsque le moteur ne tourne pas, vous risquez d'épuiser la batterie du véhicule. Assurez-vous de garer votre véhicule en lieu sûr et de serrer le frein à main avant utilisation.

Pour passer un appel téléphonique

1 Appuyez sur pour afficher le menu de téléphone. Lorsque deux téléphones sont connectés, un nom de téléphone apparaît en premier, suivi d'un menu de téléphone. Pour commuter sur un autre téléphone, appuyez à nouveau sur 2 Tournez la molette M. C. pour sélectionner [RECENTS] ou [PHONE BOOK], puis appuyez pour valider. Si vous sélectionnez [PHONE BOOK], passez à l'objet 4. 3 Tournez la molette M. C. pour sélectionner [MISSED], [DIALLED] ou [RECEIVED], puis appuyez pour valider. 4 Tournez la molette M. C. pour sélectionner un nom ou un numéro de téléphone, puis appuyez pour valider. L'appel téléphonique commence.

Pour répondre à un appel entrant

1 Appuyez sur l'après vous recevez un appel.

Conseil

Lorsque deux téléphones sont connectés à l'appareil via Bluetooth et qu'il y a un appel entrant alors qu'un téléphone est déjà en cours d'appel, un message s'affiche. Pour répondre à cet appel entrant, vous devez fin à l'appel existant.

Opérations de base

Objectif	Opération
Terminer un appel	Appuyez sur .
Refuser un appel entrant	Appuyez longuement sur lorsque vous receivez un appel.
Commuter entre l'appeL en cours et un appel en attente	Appuyez sur la molette M.C..
Annuler un appel en attente	Appuyez longuement sur .
Régler le volume de la voix de l'appelement (cette fonction est indisponible lorsque le mode隱私 est activé.)	Tournez la molette M.C. pendant l'appoint.
Activer ou désactiver le mode隱私	Appuyez sur BAND/pendant l'appoint.

Pour préselectionner des numéros de téléphone

1 Sélectionnez un numéro dans un annuaire téléphonique ou un historique des appels. 2 Appuyez longuement sur l'une des touches numériques (1/À à 6/→). Le contact est mémorisé sous le numéro de préselection choisi.

Pour passer un appel à l'aide d'un numéro de préselection, appuyez sur l'une des touches numériques (1/∧ à 6/), puis appuyez sur la molette M.C..

Reconnaissance vocale (pour iphone uniquement)

Cette fonction n'est disponible que si un iPhone équipé de la reconnaissance vocale est connecté à l'appareil via Bluetooth.

1. Appuyez longuement sur pour activer le mode de reconnaissance vocale. 2. Appuyez sur la molette M. C., puis parlez dans le microphone pour entrer les commandes vocales.

Pour quitter le mode de reconnaissance vocale, appuyez sur BAND /.

Remarque

Pour plus de détails sur les fonctions de reconnaissance vocale, consultez le mode d'emploi de votre iPhone.

Menu de téléphone

Élément de menu	Description
RECENTS [MISSED]	Affichez l'historique des appeals manqués.
[DIALLED]	Affichez l'historique des appeals effectués.
[RECEIVED]	Affichez l'historique des appeals reçus.

Éléments de menu	Description
PHONE BOOK*1	Affichez les contacts qui ont été transférés à partir de votre téléphone. Réglez [VISIBLE] dans les paramètres Bluetooth sur [ON] pour parcourir les contacts via cet apparéil.
PRESET 1-6	Rappelez les numérores de téléphone préseLECTIONnés. Vous pouvez également rappeler un nombre de téléphone préseLECTIONné en appuyant sur l'une des touches de préselection (1/À 6/←).
A.ANSR*2[ON], [OFF]	Sélectionnez [ON] pour répondre automatiquement à un appel entrant.
R.TONE[ON], [OFF]	Sélectionnez [ON] si la sonnerie n'est pas émise par les haut-parleurs du vehicule. Il se peut que cette fonction soit inopérante selon le téléphone connecté.
PB INVIT	Inversez l'ordre des noms dans l'annuaire téléphonique (vue des noms).
PB A.SYNC[ON], [OFF]	Choisissez si vous souhaitez transférer automatiquement les contacts de votre téléphone lorsque celui-ci est connecté à l' apparéil.À la première connexion, les contacts de votre téléphone sont automatiquement transférés, quels que soit le paramètre [PB A.SYNC].Si vous passez de [ON] à [OFF], la synchronisation auto ne sera pas effectué lors de la connexion suivante.Si vous passez de [OFF] à [ON], la synchronisation auto sera effectué lorsque votre téléphone sera branché à l' apparéil.Pendant la synchronisation auto, vous ne pouvez pas annuler la synchronisation, même si vous sélectionnez [OFF].
BT SETTING	You pouze régler divers paramètres pour les connexionsBluetooth. Pour plus de détails sur les réglages Bluetooth, voir page 9.

1 Normalement, les contacts de votre téléphone sont transférés automatiquement lorsque le téléphone est connecté. Dans le cas contraire, utilisez votre téléphone pour transférer les contacts. 2 Si deux téléphones sont connectés, cette fonction est inopérante sur les appels entrants qui sont reçus lorsque l'un des téléphones est en cours d'appel.

Important

• Selon le lecteur audio Bluetooth connecté à cet appareil, les opérations disponibles sont limitées aux deux niveaux suivants :
• Profil A2DP (Advanced Audio Distribution Profile) : vous ne pouvez écouter que des morceaux sur chaque lecteur audio.
• AVRCP (Audio/Video Remote Control Profile): vous pouvez écouter, mettre sur pause, sélectionner un mareca, etc.
• Le son du lecteur audio Bluetooth est coupé lorsque le téléphone est utilisé.
• Lors de l'utilisation du lecteur audio Bluetooth, vous ne pouvez pas vous connecter automatiquement à un téléphone Bluetooth.
• Selon le type de lecteur audio Bluetooth connecté à cet appareil, l'affichage des opérations et informations de certaines fonctions peut ne pas être disponible.

1. Établissez une connexion Bluetooth avec le lecteur audio Bluetooth. 2. Appuyez sur SRC/OFF pour sélectionner la source [BT AUDIO]. 3. Appuyez sur BAND/ → pour lancer la lecture.

Opérations de base

Vous pouvez procéder à différents ajustements dans les réglages FUNCTION (page 15).

Objectif	Opération
Avance ou return rapide	Appuyez longuement sur ↓← ou ▷→1.
Sélectionner une piste	Appuyez sur ↓← ou ▷→1.
Lecture repétée*	Appuyez sur 6/7.
Lecture aléatoire*	Appuyez sur 5/8.
Pause/Reprise de la lecture	Appuyez sur 4/PAUSE.
Rechercher un fichier dans une liste	1 Appuyez sur ∅, pour afficher une liste.2 Tournez la molette M.C. pour sélectionner le nom de dossier de votrechoix, puis appuyez pour valider.3 Tournez la molette M.C. pour sélectionner le fichier de votrechoix, puis appuyez pour valider.La lecture démarre.

• Selon le périphérique connecté, il se peut que ces opérations soient indisponibles.

Mode d'application

Vous pouvez écouter une application sur un périphérique iPhone/Android via cet appareil. Dans certains cas, vous pouvez commander une application en utilisant cet appareil.

Pour plus de détails sur les périphériques compatibles, visitez notre site Web.

Important

L'utilisation d'applications terces peut impliquer ou nécessiter la fourniture d'informations personnelles, que ce soit en créé un compte d'utiliser ou une autre méthode ainsi que, pour certaines applications, la fourniture de données de géolocalisation. TOUTES LES APPLICATIONS TIERCES RELÉVENT DE L'ENTIÈRE RESPONSABILITÉ DES FOURNISSEURS, NOTAMMENT MAIS SANS S'Y LIMITER, LA COLLECTE ET LA PROTECTION DES DONNÉES UTILISATEUR ET LES BONNES PRATIQUES DE CONFIDENTIALITE. EN ACCÉDANT À UNE APPLICATION TIERCE, VOUS ACCEPTEZ DE PRENDRE CONNAISSANCE DES CONDITIONS DE SERVICE ET DES RÉGLES DE CONFIDENTIALITE DES FOURNISSEURS. SI VOUS N'ACCEPTEZ PAS LES CONDITIONS OU RÉGLES D'un FOURNISSEUR OU SI VOUS N'ACCEPTÉPAS L'UTILISATION DES DONNÉES DE GEOLOCALISATION, LE CAS ÉCHEANT, N'UTILISEZ PAS CETTE APPLICATION TIERCE.

Pour les utilisateurs d'iphone

Cette fonction est compatible avec les iPhone et les iPod touch installés avec iOS 5.0 ou une version ultérieure.

Pour les utilisateurs de périphérique android

Cette fonction est compatible avec les périphériques sur lesquels est installé Android OS 2.3 ou une version ultérieure.

Remarque

PIONEER DÉCLINE TOUTRE RESPONSABILITÉ QUANT AUX APPLICATIONS OU AUX CONTENUS TIER, Y COMPRIS, SANS S'Y LIMITER, QUANT À LEUR EXACTITUDE OU À LEUR EXHAUSTIVITE. LE CONTENU ET LA FONCTIONALité DE CES APPLICATIONS RELÉVENT DE LA SEULE RESPONSABILITÉ DU FOURSINSEUR DE L'APPLICATION.

Lecture d'une application via cet appareil

1 Connectez cet appareil au périphérique mobile.

iPhone via USB (page 6) iPhone/periphérique Android via Bluetooth (page 8)

2 Appuyez sur la molette M. C. pour afficher le menu principal. 3 Tournez la molette M. C. pour sélectionner [SYSTEM], puis appuyez pour valider. 4 Tournez la molette M. C. pour sélectionner [PHONE CONNECT], puis appuyez à nouveau pour valider. 5 Tournez la molette M. C. pour sélectionner l'un des éléments suivants, puis appuyez pour valider.

• Sélectionnez [IPHONE/IPOD] pour iPhone.
• Sélectionnez [ANDROID] pour un périphérique Android.

6 Tournez la molette M. C. pour sélectionner l'un des éléments suivants.

• Sélectionnez [WIRED] pour la connexion USB.
• Sélectionnez [BLUETOOTH] pour la connexion Bluetooth.

Remarque

En cas de modification des paramètres de connexion, un message apparaissant à l'écran vous en informera. Appuyez sur la molette M. C. et tournez-la M. C. pour sélectionner [SRC OFF : YES], puis appuyez à nouveau pour valider. L'appareil s'éteint automatiquement et les paramètres sont exécutés.

7. Appuyez sur SRC/OFF pour sélectionner [APP]. 8. Activez le périphérique mobile pour lancer l'application.

Opérations de base

Vous pouvez procéder à différents ajustements dans les réglages FUNCTION (page 15).

Objectif	Opération
Sélectionner une piste	Appuyez sur ↓ ou ▷.
Avance ou-retour rapide	Appuyez longuement sur ↓ ou ▷.
Pause/Reprise de la lecture	Appuyez sur BAND/ ⊙.

Spotify®

Pour profiter de Spotify pendant que vous conduisez, téléchargez d'abord l'application Spotify sur votre iPhone ou votre périphérique Android. Vous pouvez la télécharger sur iTunes App Store ou Google Play™. Optez pour un compte gratuit ou payer Premium, sur l'application ou sur Spotify.com. Un compte Premium vous permet d'accéder à davantage de fonctionnalités, comme l'écoute hors-ligne.

Important

• Ce produit contient le logiciel Spotify qui fait l'objet de licences tierces que vous trouverez ici: www. spotify. com/connect/third-party-licenses.
• Pour obtenir de plus amples informations sur les pays et les régions où Spotify peut être utilisé, consultez https://www.spotify.com/us/select-your-country/.

Écoute de spotify

Mettez à jour le microprogramme de l'application Spotify à sa première version avant de l'utiliser.

1 Connectez cet appareil au périphérique mobile.

• iPhone via USB (page 6) iPhone/periphérique Android via Bluetooth (page 8)

Si vous sélectionnez une connexion USB, passez à l'étape 6.

2. Appuyez sur SRC/OFF pour sélectionner [SPOTIFY]. 3. Appuyez longuement sur BAND/ pour afficher [PHONE CONNECT]. 4. Tournez la molette M. C. pour sélectionner l'un des éléments suivants, puis appuyez pour valider.

• Sélectionnez [IPHONE/IPOD] pour iPhone.
• Sélectionnez [ANDROID] pour un périphérique Android.

5 Tournez la molette M. C. pour sélectionner [BLUETOOTH] pour le périphérique iPhone/Android via Bluetooth.

Remarque

En cas de modification des paramètres de connexion, un message apparaissant à l'écran vous en informera. Appuyez sur la molette M. C. et tournez-la M. C. pour sélectionner [SRC OFF : YES], puis appuyez à nouveau pour valider. L'appareil s'éteint automatiquement et les paramètres sont exécutés.

6. Appuyez sur SRC/OFF pour sélectionner [SPOTIFY]. 7. Lancez l'application Spotify sur le périphérique mobile, puis lancez la lecture.

Opérations de base

Vous pouvez procéder à différents ajustements dans les réglages FUNCTION (page 15).

Remarque

Les opérations disponibles peuvent varier selon le type de contenus (titres/albums/artistes/listes de lecture/radios) que vous souhaitez dire.

Objectif	Opération
Sauter une piste	Appuyez sur ↓← ou ▷→↓.
Rechercher un titre dans une liste	1 Appuyez sur Q (liste) pour afficher la liste. 2 Tournez la molette M.C. pour sélectionner la catégorie de votrechioix, puis appuyez pour valider. 3 Tournez la molette M.C. pour sélectionner le fjichier de votrechioix, puis appuyez pour valider. La lecture commence.
Pause/Reprise de la lecture	Appuyez sur 4/PAUSE.
Pouces levés (uniquement pour la radio)	Appuyez sur 1/ ∧.
Pouces baissés (uniquement pour la radio)	Appuyez sur 2/✓ .
Lecture aléatoire (uniquement pour les titres/albums/artistes/listes de lecture)	Appuyez sur 5/XXX .
Lecture répétée (uniquement pour les titres/albums/artistes/listes de lecture)	Appuyez sur 6/← .
Lancez une station de radio en fonction de la chanson en cours de lecture.	1 Appuyez longuement sur Ⓞ (liste) pour lancer une radio.2 Appuyez sur la molette M.C.. · Cette fonction peut ne pas être disponible selon la chanson sélectionnée.

Remarque

Certaines fonctions de Spotify ne peuvent pas être activées à partir de cet appareil.

Utilisation de pioneer ARC APP

Vous pouvez faire fonctionner l'appareil à partir de Pioneer ARC APP installé sur un périphérique iPhone/Android. Dans certains cas, vous pouvez commander des aspects de l'application, par exemple, la sélection de la source, la mise en pause, etc., à l'aide de l'appareil.

Pour plus de détails sur les opérations disponibles sur l'application, consultez la section d'aide de l'application.

Attention

N'essayez pas d'utiliser l'application tout en conduisant. Veillez à quitter la route et à garer tout véhicule en lieu sûr avant d'essayer d'utiliser les commandes de l'application.

Pour les utilisateurs d'iphone

Cette fonction est compatible avec les iPhone (iPhone 5 ou ultérieur) et les iPod touch sur lesquels iOS 8.0 ou ultérieur est installé.

Vous pouvez télécharger Pioneer ARC Apps sur iTunes App Store.

Pour les utilisateurs de périphérique android

Cette fonction est compatible avec les périphériques sur lesquels est installé Android OS 4.1 ou une version ultérieure et qui prennent également en charge les profils AOA (Android Open Accessory) 2.0.

Vous pouvez télécharger Pioneer ARC APP sur Google Play.

Remarque

Certains périphériques Android connectés via AOA 2.0 risquent de ne pas fonctionner correctement ou d'émettre des sons en raison de leur conception logicielle propre, indépendamment de la version du système d'exploitation.

Connectez-vous à pioneer ARC APP

Connectez cet appareil au périphérique mobile.

iPhone/periphérique Android via USB (page 6) iPhone/periphérique Android via Bluetooth (page 8)

2 Appuyez sur la molette M. C. pour afficher le menu principal. 3 Tournez la molette M. C. pour sélectionner [SYSTEM], puis appuyez pour valider. 4 Tournez la molette M. C. pour sélectionner [PHONE CONNECT], puis appuyez à nouveau pour valider. 5 Tournez la molette M. C. pour sélectionner l'un des éléments suivants, puis appuyez pour valider.

• Sélectionnez [IPHONE/IPOD] pour iPhone.
• Sélectionnez [ANDROID] pour un périphérique Android.

6 Tournez la molette M. C. pour sélectionner l'un des éléments suivants.

• Sélectionnez [WIRED] pour la connexion USB.
• Sélectionnez [BLUETOOTH] pour la connexion Bluetooth.

Passez à l'étape 10 si vous avez sélectionné la connexion USB pour iPhone ou la connexion Bluetooth.

Remarque

En cas de modification des paramètres de connexion, un message apparaissant à l'écran vous en informera. Appuyez sur la molette M. C. et tournez-la M. C. pour sélectionner [SRC OFF : YES], puis appuyez à nouveau pour valider. L'appareil s'éteint automatiquement et les paramètres sont enregistrés.

7 Repetez les étapes 2 et 3. 8 Tournez la molette M. C. pour sélectionner [ANDROID WIEDR], puis appuyez pour valider. 9 Tournez la molette M. C. pour sélectionner [APP CONTROL] pour un périphérique Android connecté via USB.

Si [ON] est sélectionné dans [P. APP AUTO ON] (page 18), Pioneer ARC APP sur le périphérique Android démarrera automatiquement et toutes les étapes se termineront.

Remarque

Si Pioneer ARC APP n'a pas anymore est installé sur tout périphérique Android, un message vous invitant à installer l'application apparaîtra sur tout appareil Android. Sélectionnez [OFF] dans [PAPP AUTO ON] pour effacer le message (page 18).

10 Appuyez sur SRC/OFF pour sélectionner une source.

11 Lancez l'application Pioneer ARC sur le périphérique mobile.

Remarque

Voulez également lancer l'application en appuyant longuement sur la molette M. C. si vous sélectionnez la connexion USB pour iPhone ou la connexion Bluetooth.

Écoute de musique sur android

1 Appuyez sur SRC/OFF pour sélectionner [ANDROID].

Opérations de base

Objectif	Opération
Sélectionner une piste	Appuyez sur ↓← ou ▷→↓.
Avance ou retour rapide	Appuyez longuement sur ↓← ou ▷→↓.
Pause/Reprise de la lecture	Appuyez sur 4/PAUSE.

Réglages audio

Vous pouvez également procéder à différents ajustements dans les réglages AUDIO (page 16).

Modes de fonctionnement

Cet appareil dispose de deux modes de fonctionnement : le mode réseau et le mode standard. Vous pouvez commuter entre les modes à votre guise (page 4).

Modéréseau

Vous pouvez créer un système doté de plusieurs haut-parleurs et amplificateurs SW + bidirectionnels complétant des enceintes d'aigus, des enceintes de médiums et un caisson de graves afin de reproduire les fréquences des aigus, des médiums et des graves (bandes).

Mode standard

Vous pouvez créer un système de 4 enceintes avec des haut-parleurs avant et arrière ou des enceintes avant et des caissons de graves, ou bien un système de 6 enceintes avec des haut-parleurs avant et arrière et des caissons de graves.

Réglage de la valeur de la fréquence de coupure et de la valeur de la pente

Vous pouvez régler la valeur de la fréquence de coupure et la valeur de la pente pour chaque enceinte.

Vous pouvez régler les enceintes suivantes.

Réseau:

[HIGH] (enceinte des aigus HPF), [MID HPF] (enceinte des mediums HPF), [MID LPF] (enceinte des mediums LPF), [SUBWOOFER]

Mode standard: [FRONT], [REAR], [SUBWOOFER]

Remarque

Vous pouvez sélectionner [SUBWOOFER] uniquement si [ON] est sélectionné dans [SUBWOOFER] (page 16).

1 Appuyez sur la molette M. C. pour afficher le menu principal. 2 Tournez la molette M. C. pour sélectionner [AUDIO], puis appuyez pour valider. 3 Tournez la molette M. C. pour sélectionner [CROSSOVER], puis appuyez pour valider. 4 Tournez la molette M. C. pour sélectionner l'enceinte (filtre) à régler, puis appuyez pour valider. 5 Tournez la molette M. C. pour sélectionner [HPF] ou [LPF] selon l'enceinte (filtre), puis appuyez pour valider. 6 Tournez la molette M. C. pour sélectionner une fréquence de coupure appropriée à l'enceinte (filtre) sélectionnée à l'étape 4, puis appuyez pour valider.

Modéréseau:

[1.25K] à [12.5K] (si vous sélectionnez [HIGH] ou [MID LPFI)

[25] à [250] (si vous sélectionnez [MID HPF] ou [SUBWOOFER])

Mode standard :

[50Hz] à [200Hz]

7 Tournez la molette M. C. pour sélectionner une pente appropriée à l'enceinte (filtre) sélectionnée à l'étape 4.

Modereseau:

[-6] à [-24] (si vous sélectionnez [HIGH], [MID HPF] ou [MID LPF])

[-12] à [−36] (si vous sélectionnez [SUBWOOFER])

Mode standard :

[-6] à [-24]

Réglages

Vous pouvez régler divers paramètres dans le menu principal.

1. Appuyez sur la molette M. C. pour afficher le menu principal. 2. Tournez la molette M. C. pour sélectionner l'une des catégories suivantes, puis appuyez pour valider.

• Réglages FUNCTION (page 15)
• Réglages AUDIO (page 16)
• Réglages SYSTEM (page 17)
• Réglages ILLUMINATION (page 18)
• Réglages MIXTRAX (page 19)

3 Tournez la molette M. C. pour sélectionner les options, puis appuyez pour valider.

Réglages FUNCTION

Les éléments de menu varient selon la source.

Éléments de menu	Description
FM SETTING RADIO[TALK], [STANDARD], [MUSIC]	Adaptez le niveau de qualité sonore aux conditions de signal de radiodiffusion du signal de la bande FM. (Disponible uniquement lorsque la bande FM est sélectionnée.)
BSM RADIO	Mémorisez automatiquement les six stations les plus puissantes sur les touches numériques (1/à 6/↔).
REGIONAL RADIO[ON], [OFF]	Limité la réception des programmes régionaux spécifiques lorsque AF (recherche des autres fréquences) est sélectionné. (Disponible uniquement lorsque la bande FM est sélectionnée.)
LOCAL RADIOFM : [OFF], [LV1], [LV2], [LV3], [LV4]MW/LW : [OFF], [LV1], [LV2]	Restreignez la station d'accord suivant la puissance du signal.

Élement de menu	Description
TA RADIO [ON], [OFF]	Recevez des programmes d'informations routières, le cas échéant. (Disponible uniquement lorsque la bande FM est sélectionnée.)
AF RADIO [ON], [OFF]	Laissez l'appareil s'accorder sur une autre fréquence fournissant la même station. (Disponible uniquement lorsque la bande FM est sélectionnée.)
NEWS RADIO [ON], [OFF]	Interrompez la source actuellément sélectionnée avec des bulletins d'informations. (Disponible uniquement lorsque la bande FM est sélectionnée.)
SEEK RADIO [MAN], [PCH]	Attribuez aux touches ↓ ou ↑ la recherche de stations une par une (accord manuel) ou sélectionnez une station à partir des canaux prérégliés.
SAVE SPOTIFY	Enregistrez les informations concernant la chanson en cours de lecture sur votre liste de lecture sur Spotify.
UNSAVE SPOTIFY	Suprimez les informations relatives à la chanson enregistrées dans [SAVE].
SEL DEVICE iPod APP BT AUDIO SPOTIFY Connectez un périphérique Bluetooth de la liste.
S.RTRV CD USB iPod APP BT AUDIO ANDROID SPOTIFY AUX
[1] (efficace pour les taux de compression faibles), [2] (efficace pour les taux de compression élevés), [OFF]	Améliorer z'audio compressé et restaurez un son riche.
Élément de menu	Description
AUDIO BOOK iPod [FASTER], [NORMAL], [SLOWER]	Modifie la vitesse de lecture. (Indisponible lorsque [CONTROL iPod] est sélectionné en mode de commande.)
PAUSE APP	Mettez sur pause ou repreneze la lecture.
PLAY BT AUDIO	Lancez la lecture.
STOP BT AUDIO	Arrêtez la lecture.

Réglages AUDIO

Éléments de menu	Description
EQ SETTING
[SUPER BASS], [POWERFUL], [NATURAL], [VOCAL], [CUSTOM1], [CUSTOM2], [FLAT]	Sélectionnez ou personnelisez la courbe de l'égaliser. • Lorsque vous sélectionnez un paramètre autre que [CUSTOM1] et [CUSTOM2], vous pouvez également personneliser la courbe de l'égaliser en appuyant longuement sur la molette M.C., puis enregistrer la courbe de l'égaliser personnelisé dans [CUSTOM1].
Sélectionnez la bande et le niveau de l'égaliser pour une personnalisation approfondie. Bande de l'égaliser : [50HZ] à [12.5kHz] Niveau de l'égaliser : [-6] à [+6]
FADER*1 (Uniquement pour le mode standard)	Réglez l'équilibre sonore entre les haut-parleurs avant et arrière.
BALANCE	Réglez l'équilibre sonore entre les haut-parleurs gauche et croite.
SUBWOOFER
[ON], [OFF]	Réglez sur [ON] lorsque vous utilisez un caisson de graves.

Éléments de menu	Description
SUBWOOFER*2 [NOR], [REV]	Sélectionnez la phase du haut-parleur d'extrêmes graves.
SPEAKER LEVEL Mode réseau: [HIGH L], [HIGH R], [MID L], [MID R], [SUBWOOFER] Mode standard: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER] Niveau de sortie: [-24] à [10]	Sélectionnez une enceinte (filtre) et réglez le niveau de sortie. Toutes les valeurs que vous avez régliées seront modifiées si vous changez le paramètre [POSITION] (page 16).
CROSSOVER
	Sélectionnez une enceinte (filtre) pour régler la pente et la fréquence de coupure HPF ou LPF pour chaque enceinte. Pour plus de détails sur les réglages de [CROSSOVER], voir page 14.
POSITION [OFF], [FRONT LEFT] (siège conducteur), [FRONT RIGHT] (siège passager), [FRONT] (sièges arrière), [ALL]* * Uniquement pour le mode standard
TIME ALIGNMENT [INITIAL], [OFF], [CUSTOM] Séslectionnez un type d'enceinte et réglez la distance des enceintes pour plus de personnalisation dans [CUSTOM]. Mode réseau: [HIGH L], [HIGH R], [MID L], [MID R], [SUBWOOFER] Mode standard: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER] Distance des enceintes (cm): [350] à [0.0]	Séslectionnez ou personnelisez les paramètres d'alignement dans le temps pour reflérer la distance entre la position de l'audateur/trice et de chaque enceinte. Sélectionnez [INITIAL] pour réinitialiser la valeur de réglage. Sélectionnez [OFF] pour remettre à zéro toutes les valeurs de réglage. Les paramètres [CUSTOM] sont disponibles si [FRONT LEFT] ou si [FRONT RIGHT] sont sélectionnés dans [POSITION] (page 16). Les paramètres [CUSTOM] sont disponibles si [OFF] est sélectionné dans [SUBWOOFER] (page 16).
Élement de menu	Description
SAVE SETTINGS
[YES], [CANCEL]	Sauvegardez pour un rappel ultérieur les paramètres audio suivants à leurs valeurs actuelles : [CROSSOVER], [SPEAKER LEVEL], [EQ SETTING], [POSITION], [TIME ALIGNNMT], [BASS BOOST], [SUBWOOFER].
LOAD SETTINGS
	Téléchargez les paramètres audio, si vous avez déjà exécuté [SAVE SETTINGS].
BASS BOOST
[0] à [+6]	Sélectionné le niveau d'accentuation des graves.
LOUDNESS
[OFF], [LOW], [MID], [HI]	Compensez pour obtenir un son net à faible volume.
AUTO LV CTRL
[OFF], [MODE1], [MODE2]	Ajustez automatiquement la différence des niveaux de volume parmi les sources ou les fichiers audio.
SLA
[+4] à [-4]	Réglez le niveau de volume de chaque source, sauf celui de la FM. Chacune des combinaisons ci-dessous est définie automatiquement sur le même réglage. • Lorsque vous branchez une connexion USB, réglez USB, iPod, ANDROID, SPOTIFY et APP. • Lorsque vous branchez une connexion Bluetooth, réglez BT AUDIO, iPod, ANDROID, SPOTIFY et APP.

1 Indisponible lorsque [SW] est sélectionné sous [REAR-SP] dans les réglages INITIAL (page 5). 2 Indisponible lorsque [FUL] est sélectionné sous [REAR-SP] dans les réglages INITIAL (page 5).

Réglages SYSTEM

Vous pouvez également accéder à ces menus lorsque l'appareil est hors tension.

Éléments de menu	Description
LANGUAGE
[ENG] (anglais), [PYC] (russe), [TUR] (turc)	Sélectionnez la langue d'affichage des informations textuelles à partir d'un fichier audio compressé.
CLOCK SET
	Réglez l'horloge (page 4).
12H/24H
[12H], [24H]	Sélectionnez la notation de l'heure.
BEEP TONE
[ON], [OFF]	Un signal sonore retentit si vous appuyez sur un bouton. Sélectionnez [OFF] pour désactiver cette fonction.
INFO DISPLAY
[SOURCE/BTNINFO], [SOURCE/SPEANA], [CLOCK/BTINFO], [CLOCK/SPEANA], [LEVEL METER], [SPEANA], [OFF]	Affichez l'élement sur l'affichage d'information secondaire. • Lorsque [SOURCE/SPEANA] ou [CLOCK/SPEANA] sont sélectionnés, affichez l'antenne au lieu du Speana sur la source radio.
DOT DISPLAY
[SPEANA], [ICON]	Sélectionnez [SPEANA] ou [ICON] pour quils s'affichent sur la partie gauche de l'écran.
AUTO PI
[ON], [OFF]	Recherche une autre station avec la même programmation, même si vous utilisez une station préselectionnée.
AUX
[ON], [OFF]	Sélectionnez [ON] lors de l'utilisation d'un périphérique auxiliaire connecté à l'appareil.
BT AUDIO
[ON], [OFF]	Activez/désactivez le signal Bluetooth.
SPOTIFY
[ON], [OFF]	Sélectionnez [ON] lorsque vous utilisez la fonction Spotify.
PW SAVE*
[ON], [OFF]	Réduisez la consommation d'énergie de la batterie.L'activation de la source est la seule opération autorisée lorsque cette fonction est activée.
BT MEM CLEAR
[YES], [CANCEL]	Effacez les données du pérophérique Bluetooth(liste des pérophériques, code PIN, historique des appel, annuaire téléphonique, numérodes téléphone présélectionnés) mémorisés dans l'appareil.[CLEAR] apparait lorsque des données sont supprimées avec succès.
PHONE CONNECT
[IPHONE/IPOD], [ANDROID]	Sélectionnez le type de pérophérique ((IPHONE/ IPOD) ou [ANDROID]) et la méthode appropriée pour vous connecter ([Wired] ou [BLUETOOTH]) selon votre pérophérique.Lorsque vous avez sélectionné [BLUETOOTH], les connexions USB ne peuvent pas se faire sans la prise en compte de la connexion actuelle Bluetooth à l'appareil.Sélectionnez [ANDROID] lorsque vous connectez le pérophérique portable autre qu'un iPhone ou Android.En cas de modification de la configuration, [USB AUTO] (page 18) se déclenchera automatiquement si [USB AUTO] est régle sur [ON].
ANDROID WIRED
[MEMORY], [APP CONTROL]	Sélectionnez la méthode de connexion adaptée pour un pérophérique Android.Ce paramètre n'est pas disponible si vous sélectionnez [BLUETOOTH] dans [PHONE CONNECT].
P.APP AUTO ON
[ON], [OFF]	Sélectionnez [ON] pour lancer automatiquement Pioneer ARC APP lorsqu'un pérophérique Android est connecté à l'appareil via AOA. (Indispensible lorsque [MEMORY] est sélectionné sous [ANDROID WIRED].)

Éléments de menu	Description
USB AUTO
[ON], [OFF]	Sélectionnez [ON] pour basculer automatiquement sur la source [USB] lorsqu'un pérophérique USB/iPod est connecté à l'appareil. Sélectionnez [OFF] lorsqu'un pérophérique USB/iPod est connecté à l'appareil uniquement à des fins de charge.

• [PW SAVE] s'annule si la batterie du véhicule est débranchée, et il doit être réactivé une fois la batterie rebranchée. Lorsque [PW SAVE] est déactivé, selon les méthodes de connexion, l'appareil peut continuer à consommer l'énergie de la batterie s'il n'y a pas de position ACC (accessoire) sur le contact de votre véhicule.

Réglages illumination

Éléments de menu	Description
COLOUR
[KEY COLOUR], [DISP COLOUR], [BOTH COLOUR]	Sélectionnez la couleur des touches ou de l'affichage de l'apparil parmi 12 couleurs présélectionnées, [SCAN] ou [CUSTOM]*. • [SCAN]: parcourez automatiquement une variété de couleurs. • [CUSTOM]*: 1 Appuyez longuement sur la molette M.C. jusqu'à ce que l'affichage de réglage des couleurs apparaissée. 2 Réglez la couleur primaire (R (rouge)/G (vert)/ B (bleu)) et le niveau de luminosité ([0] sur [60]). Vous ne pouvaz pas sélectionner un niveau inférieur à 10 pour les trois couleurs R (rouge), G (vert), B (bleu) à la fois. Vous pouvaz également personnelier les couleurs présélectionnées. Sélectionnez l'une des couleurs présélectionnées, puis appuyez longuement sur la molette M.C. jusqu'à ce que l'affichage de réglage des couleurs apparaissée. * Le réglage CUSTOM est uniquement disponible pour [KEY COLOUR] et [DISP COLOUR].
DIM SETTING
[SYNC ILLUMI], [SYNC CLOCK], [ON], [OFF]	Changez la luminosité de l'affichage.
BRIGHTNESS
[1] à [10]	Changez la luminosité de l'affichage.Les plages de réglage disponibles varient selon le paramètre [DIM SETTING].
PHONE COLOUR
[FLASHING]	Sélectionnez la couleur des touches lors de la réception d'un appel.Applique la couleur définie par [KEY COLOUR].
[FLASH FX1] à [FLASH FX6]	Parcourez automatiquement une variété de couleurs.
[OFF]	Pas de changement de couleur des touches.
ILLUMI FX
[ON], [OFF]	Il est possible d'afficher un effet d'éclairage :–lorsqu'il y a un appel entrant–lorsqu'un appel est déjà en cours–lors de l'insertion/ejection d'un CD L'effet d'éclairage s'activé lorsque l'alimentation ACC est activée/désactivée, indépendamment de ce réglage.

Réglages MIXTRAX
Élément de menu	Description
SHORT PLAYBCK
[1.0 MIN], [1.5 MIN], [2.0 MIN], [2.5 MIN], [3.0 MIN], [OFF]	Sélectionnez la durée de lecture.
FLASH AREA
[KEY/DISPLAY], [KEY], [OFF]	Sélectionnez la zone de l'effect d'éclairage. Lorsque [OFF] est sélectionné, la couleur définie dans les réglages ILLUMINATION (page 18) sert de couleur d'affichage.

Élément de menu	Description
FLASH PATTERN
[SOUND LEVEL 1] à [SOUND LEVEL 6]	Modifiez l'effect d'éclairage suivant le niveau sonore et le niveau des graves. Le modèle de clignotement change suivant le niveau sonore.
[LOW PASS 1] à [LOW PASS 6]	Le modèle de clignotement change suivant le niveau des graves.
[RANDOM1]	Le modèle de clignotement change de manière aléatoire suivant le mode de niveau sonore et le mode passe-bas.
[RANDOM2]	Le modèle de clignotement change de manière aléatoire suivant le mode de niveau sonore.
[RANDOM3]	Le modele de clignotement change de manière aléatoire suivant le mode passe-bas.
DISPLAY FX
[ON], [OFF]	Activez/désactivez les effets spéciaux de MIXTRAX.
CUT IN FX
[ON], [OFF]	Activez/désactivez les effets sonores de MIXTRAX tout en changeant manuellement de piste.

Ci-après, « NW » représente le mode réseau et « STD » représente le mode standard. En fonction des branchements effectués, passage du mode enceinte aux modes standard (STD) ou réseau (NW) (page 4).

Important

• Lorsque vous installez cet appareil dans un véhicule sans position ACC (accessoire) sur le contact, si vous omettez de brancher le câble rouge à la borne qui détecte le fonctionnement de la clé de contact, vous risquez d'entraîner une fuite de la batterie.

Avec position ACC

Sans position ACC

L'utilisation de cet appareil dans des conditions autres que celles ci-dessous peut provoquer un incendie ou un dysfonctionnement. - Véhicules équipés d'une batterie de 12 volts et d'une mise à la terre négative. - Lorsque la sortie de l'enceinte est utilisée par 4 stations, utilisez les haut-parleurs de plus de 50 W (puissance d'entrée maximale) et entre 4 Ω et 8 Ω (valeur d'impédance). N'utilisez pas de haut-parleurs de 1 Ω à 3 Ω pour cet appareil. - Si la sortie du haut-parleur arrière est utilisée par un caisson de graves de 2 Ω, utilisez les haut-parleurs de plus de 70 W (puissance d'entrée maximale). * Veuillez voir les branchements pour la méthode de connexion.

Pour éviter un court-circuit, une surchauffe ou un dysfonctionnement, assurez-vous de suivre les instructions ci-dessous. - Débranchez la borne négative de la batterie avant l'installation. Fixez les câbles au moyen de serre-câbles ou de ruban adhesif. Enroulez du ruban adhesif tout autour du câblage qui entre en contact avec des pièces métalliques afin de protéger le câblage. - Placez tous les câbles à l'écart des pièces mobiles, comme le levier de vitesse et les rails des sièges. - Placez tous les câbles à l'écart des endroits chauds (ex.: la sortie du chauffage). - Ne raccordez pas le câble jaune à la batterie en le faisant passer par le trou du compartiment moteur. - Recouvrez de ruban isolant tous les câbles non raccordés. - Ne raccourcissez pas les câbles. - Ne coupez jamais l'isolation du câble d'alimentation de cet appareil dans le but de partager l'alimentation avec d'autres périphériques. La capacité actuelle du câble est limitée. - Utilisez un fusible de la valeur indiquée. - Ne raccordez jamais le câble de haut-parleur négatif directement à la masse. - N'attachez jamais ensemble les câbles négatifs de plusieurs haut-parleurs. Lorsque cet appareil est sous tension, les signaux de commande sont transmis via le câble bleu/blanc. Branchez ce câble à la télécommande de système d'un amplificateur de puissance externe ou à la borne de commande du relais d'antenne automatique du véhicule (max. 300 mA 12 V CC). Si le véhicule est équipé d'une antenne de vitre, raccordez

cette dernière à la borne d'alimentation de l'amplificateur d'antenne.

• Ne raccordez jamais le cable bleu/blanc à la borne d'alimentation d'un amplificateur de puissance externe. De même, ne le raccordez jamais à la borne d'alimentation de l'antenne automatique. Cela pourrait entrainer la fuite de la batterie ou un dysfonctionnement de l'appareil.
• Le câble noir est la masse. Les câbles de masse de cet appareil et d'autres équipements (notamment les produits à haute intensité tels que les amplificateurs de puissance) doivent être câblés séparément. Dans le cas contraire, un détachement accidentel peut provoquer un incendie ou un dysfonctionnement.
• Le symbole graphique --- situé sur le produit représente le courant continu.

① Microphone (3m) ② Entrée du cordon d'alimentation ③ Entrée du microphone ④ Sortie arrière (STD) ou sortie des mediums (NW) ⑤ Sortie avant (STD) ou sortie des aigus (NW) ⑥ Entrée de l'antenne ⑦ Fusible (10 A) Entrée de la télécommande filaire Il est possible de raccorder un adaptateur de télécommande câble (vendu séparation).

⑨ Sortie du caisson des graves

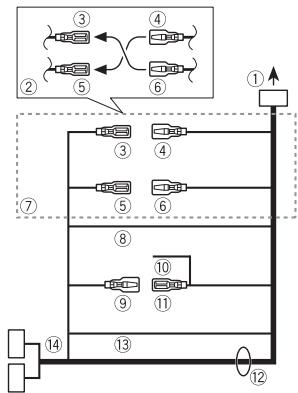

Cordon d'alimentation

① Vers l'entrée du cordon d'alimentation ② La fonction du ③ et du ⑤ peut varier selon le type de véhicule. Dans ce cas, veillez à brancher le ④ au ⑤ et le ⑥ au ③ ③ Jaune Secours (ou accessoire) 4 Jaune A raccorder à la borne d'alimentation constante de 12 V. ⑤ Rouge Accessoire (ou secours) ⑥ Rouge A raccorder à la borne commande par la clé de contact (12 V CC). ⑦ Raccordez les fils de même couleur les uns aux autres. ⑧ Noir (masse du chassis) ⑨ Bleu/blanc La position des broches du connecteur ISO varie selon le type de véhicule. Raccordez le ⑨ et le ⑪ lorsque la broche 5 est un type de commande d'antenne. Dans un autre type de

véhicule, ne branchez jamais le ⑨ et le ⑪)

⑩ Bleu/blanc

A raccorder à la borne de commande de système de l'amplificateur de puissance (max. 300 mA 12 V CC).

① Bleu/blanc

A raccorder à la borne de commande du relais d'antenne automatique (max. 300 mA, 12 V CC).

Fils de haut-parleur

Blanc: avant gauche (STD) ou aigus gauche (NW)

Blanc/noir : avant gauche (STD) ou aigus gauche (NW)

Gris/noir: avant droit (STD) ou aigus droit (NW)

Gris/noir: avant droit (STD) ou aigus droit (NW)

Vert: arrière gauche (STD) ou mediums gauche NW

Vert/noir: arrière gauche (STD) ou mediums gauche NW

Violet: arrière droit (STD) ou mediums droit (NW)

Violet/noir: arrière droit (STD) ou mediums droit (NW)

13 Orange/blanc

Connecteur ISO

Dans certains véhicules, le connecteur ISO peut être divisé en deux. Dans ce cas, veillez à raccorder les deux connecteurs.

Remarques

• Modifie le menu initial de cet apparéil. Reportez-vous à la section [REAR-SP] (page 5). La sortie du haut-parleur d'extrèmes graves de cet apparéil est monophonique.
• Lorsque vous utilisez un caisson de graves de 2 Ω, assurez-vous de le raccorder aux fils violet et violet/noir de

cet appareil. Ne raccordez rien aux fils vert et vert/noir.

Amplificateur de puissance (vendu séparément)

Effectuez ces raccordements si vous utilisez l'amplificateur optionnel.

① Télécommande de système à raccorder au câble bleu/blanc. ② Amplificateur de puissance (vendu séparation) ③ A raccorder aux câbles RCA (vendus séparation) 4 Vers la sortie arrière (STD) ou la sortie des mediums (NW) Haut-parleur arrière (STD) ou enceinte des mediums (NW) ⑥ Vers la sortie avant (STD) ou la sortie des aigus (NW) Haut-parleur avant (STD) ou enceinte des aigus (NW) ⑧ Vers la sortie du haut-parleur d'extrêmes graves Haut-parleur d'extrêmes graves

Important

• Vérifiez tous les raccordements et les systèmes avant l'installation finale.
• N'utilisez pas de pièces non autorisées, car cela pourrait provoquer des dysfonctionnements.
• Consultez votre revendeur si l'installation nécessite de percer des trous ou d'apporter d'autres modifications au véhicule.
• N'installez pas cet appareil aux endroits où:
• il peut interférer avec le fonctionnement du véhicule.
• il peut causer des blessures à un passager à la suite d'un arrêt brusque.
• S'il surchauffe, le laser à semiconducteur risque d'être endommagé. Installez cet appareil à l'écart des endroits chauds (ex.: la sortie du chauffage).
• Une performance optimale est obtenue lorsqu l'appareil est installé à un angle inférieur à
• Pour l'installation, afin d'assurer une dispersion de chaleur équitable lors de l'utilisation de cet appareil, veillez à laisser suffisamment d'espace derrière la face arrière et à enrouler tout câble gênant de façon à ne pas obstruer les ouvertures d'aération. Laissez suffisamment d'espace 1 Insérez le manchon de montage fourni dans le tableau de bord. 2 Fixez le manchon de montage à l'aide d'un tournevis pour plier les languettes métalliques (90^) et les mettre en place.

Installation pour montage DIN

① Tableau de bord ② Manchon de montage - Vérifiez que l'appareil est bien en place. Une installation instable peut entraîner des tremblements et d'autres dysfonctionnements.

3 Fixez l'anneau de garniture.

Anneau de garniture

Si vous n'utilisez pas le manchon de montage fourni

1 Déterminez la position appropriée dans laquelle les orifices du support et le côté de l'appareil se font face.

2 Serrez les vis de chaque côté.

Vis tarabiscotées (5 mm × 9 mm, non fournie avec le produit) Support de montage Tableau de bord ou console

Retrait de l'appareil (installé avec le manchon de montage fourni)

1 Retirez l'anneau de garniture.

Anneau de garniture - Le détachement de la face avant permet d'accéder plus facilement à l'anneau de garniture.

2 Insérez les clés d'extraction fournies dans les deux côtés de l'appareil jusqu'à leur enclenchement. 3 Retirez l'appareil du tableau de bord.

Installation du microphone

Le microphone doit être placé directement en face du conducteur à une distance suffisante pour capter clairement sa voix.

Il est extrêmement dangereux de laisser le fil du microphone s'enrouler autour de la colonne de direction ou du levier de vitesse. Veillez à installer le microphone de manière à ce qu'il ne gêne pas la conduite. Il est recommandé d'utiliser les serre

cables (vendus séparément) pour placer le fil.

Remarque

En fonction du modèle du véhicule, il se peut que la longueur du câble du microphone soit trop courte lors de l'installation du microphone sur le pare-soleil. Dans ce cas, installez le microphone sur la colonne de direction.

Pour installer l'appareil sur le pare-soleil

1 Faites passer le fil du microphone dans la rainure.

Fil du microphone Rainure

2. Installez la pince du microphone sur le pare-soleil.

L'absence du pare-soleil réduit le taux de reconnaissance vocale.

Pince du microphone

Pour installer l'appareil sur la colonne de direction

1 Faites glisser la base du microphone pour la détacher de la pince du microphone.

Microphone Pince du microphone Base du microphone

2 Installe le microphone sur l'arrière de la colonne de direction.

Ruban adhésif double face

Dépannage

L'affichage redevient automatiquement ordinaire.

Vous n'avez exécuté aucune opération pendant environ 30 secondes. - Exécutez une opération.

L'étendue de lecture répétée change de manière inattendue.

En fonction de l'étendue de lecture répétée, l'étendue sélectionnée peut changer lors de la sélection d'un autre dossier ou d'une autre piste ou pendant l'avance ou le retour rapide. - Sélectionnez à nouveau l'étendue de lecture répétée.

Un sous-dossier n'est pas lu.

Il est impossible de dire les sous-dossiers lorsque [FLD] (répetition du dossier) est sélectionné. - Sélectionnez une autre étendue de lecture répétée.

Le son est intermittent.

Vous utilisez un périphérique, un téléphone portable par exemple, qui peut générer des interférences sonores. - Éloignez de l'appareil tous les périphériques électriques susceptibles de provoquer des interférences.

Le son de la source audio Bluetooth n'est pas lu.

Un appel est en cours sur un téléphone portable Bluetooth connecté. -Le son sera lu une fois l'appel terminé. Un téléphone portable connecté à Bluetooth est en cours d'utilisation. -Cessez d'utiliser le téléphone portable pour l'instant.

La connexion entre cet appareil et le téléphone portable n'a pas été établie correctement après un appel passé avec un téléphone portable connecté à Bluetooth. -Établissez à nouveau la connexion Bluetooth entre cet appareil et le téléphone portable.

Communication

Un dysfonctionnement de l'appareil s'est produit ou le raccordement des haut-parleurs est incorrect. Le circuit de protection est activé.

- Vérifiez le raccordement des Haut-parleurs.

Tournez la clé de contact sur OFF, puis de nouveau sur ON. Si le message ne disparaît pas, demandez de l'aide à votre revendeur ou à un centre d'entretien agréé par Pioneer.

NO XXXX (ex.: NO TITLE)

Aucune information textuelle n'est intégrée. - Commutez l'affichage ou la lecture sur une autre piste ou un autre fichier.

Lecteur de CD

ERROR-07,11,12,17,30

→ Le disque est sale. - Nettoyez le disque. → Le disque est rayé. - Utilisez un autre disque.

→ Une erreur mécanique ou électrique est survenue.

Tournez la clé de contact sur OFF, puis de nouveau sur ON et revenez au lecteur CD.

Le disque inséré est vierge. - Utilisez un autre disque.

Format de CD non pris en charge. - Utilisez un autre disque.

Le début de la lecture et le début de l'émission des sons sont parfois décalés. - Attendez que le message disparaisse pour entendre les sons.

Le disque inséré ne contient pas de fichiers lisibles. - Utilisez un autre disque.

Le disque inséré contient des fichiers protégés par DRM. - Les fichiers protégés sont sautés.

Tous les fichiers sur le disque inséré intégrant la protection par DRM. - Utilisez un autre disque.

Périphérique usb/ipod

Le début de la lecture et le début de l'émission de sons sont parfois décalés. - Attendez que le message disparaisse pour entendre les sons.

Il n'y a aucun morceau. - Transférez les fichiers audio vers le périhérique USB et procédez à la connexion. → La sécurité est activée sur le périphérique USB connecté.

-Suivez les instructions du périphérique USB pour désactiver la sécurité.

Le périphérique USB connecté contient des fichiers protégés par DRM. - Les fichiers protégés sont sautés.

Tous les fichiers sur le périphérique USB connecté intégrant la protection par DRM. - Utilisez un autre périphérique USB.

Le périphérique USB connecté n'est pas pris en charge par cet appareil. - Déconnectez votre périphérique et remplacez-le par un périphérique USB compatible.

Le périphérique USB connecté via un concentrateur USB n'est pas pris en charge par cet appareil. - Connectez le périphérique USB directement à cet appareil à l'aide d'un cable USB.

CHECK USB

Le connecteur USB ou le câble USB est en court-circuit. - Vérifiez que le connecteur USB ou le câble USB n'est pas coincé ou endommagé. Le périphérique USB connecté consomme plus que le courant maximal autorisé. - Déconnectez le périphérique USB et ne l'utilisez pas. Mettez le contact sur OFF, puis de nouveau sur ACC ou ON. Ne connectez que des périphériques USB conformes. iPod fonctionne correctement mais n'est pas chargé. -Assurez-vous que le câble de connexion de l'iPod n'est pas en court

circuit (ex.: qu'il n'est pas coincé dans des objets métalliques). Après avoir procédé à cette vérification, mettez le contact sur OFF puis de nouveau sur ON, ou déconnectez l'iPod et reconnectez-le.

Panne de communication.

• Effectuez l'une des opérations suivantes, puis revenez à la source USB. Tournez la clé de contact sur OFF, puis de nouveau sur ON.
• Déconnectez le périphérique USB.
• Changez de source.

Panne de l'iPod.

• Débranchez le câble de l'iPod. Une fois le menu principal de l'iPod affiché, reconnectez et réinitialisez l'iPod.

Le périphérique USB n'a pas été formaté correctement. - Formatez le périphérique USB avec FAT12, FAT16 ou FAT32.

La version du microprogramme de l'iPod est désuétée. - Mettez à jour la version de l'iPod. Panne de l'iPod. - Débranchez le câble de l'iPod. Une fois le menu principal de l'iPod affiché, reconnectez et réinitialisez l'iPod.

La liste en cours ne comporte aucun morceau. - Sélectionnez une liste contenant des morceaux.

Aucun morceau connexe. - Transférez des morceaux sur l'iPod.

Aucun périphérique Bluetooth trouvé. - Connectez cet appareil et iPod via Bluetooth (page 8).

Echec de la connexion Bluetooth avec iPod. - Appuyez sur BAND/ pour établir une nouvelle connexion.

→ Échec de la connexion Bluetooth avec iPod.

• Appuyez sur BAND/ pour établir une nouvelle connexion.

Périphérique bluetooth

Coupure de courant au niveau du module Bluetooth de cet appareil. - Mettez le contact sur OFF, puis de nouveau sur ACC ou ON.

Applications

Aucun périphérique Bluetooth trouvé. - Connectez cet appareil et le périphérique via Bluetooth (page 8).

Échec de la connexion Bluetooth. - Appuyez sur BAND/ → pour établir une nouvelle connexion.

Échec de la connexion Bluetooth. - Appuyez sur BAND/ pour établir une nouvelle connexion.

Échéance de la connexion à l'application. - Suivez les instructions qui s'affichent à l'écran.

L'application n'a pas encore commencé à s'exécuter. - Active le périphérique mobile pour lancer l'application.

Aucun périphérique Bluetooth trouvé.

• Connectez cet appareil et le périphérique via Bluetooth (page 8).

Échéance de la connexion Bluetooth. - Appuyez sur BAND/ pour établir une nouvelle connexion.

Echec de la connexion à l'application Spotify. - Appuyez sur BAND/ pour établir une nouvelle connexion.

Perte de la connexion Bluetooth. - Appuyez sur BAND/ pour établir une nouvelle connexion.

→ Étape de la connexion à l'application Spotify. -Suivez les instructions qui s'affichent à l'écran.

Disques et lecteur

Utilisez uniquement des disques affichant l'un des deux logos suivants.

DIGITAL AUDIO

DIGITAL AUDIO TEXT

• Utilisez des disques de 12cm. Utilisez seulement des disques conventionnels de forme circulaire.
• Les types de disque suivants ne peuvent pas être utilisés avec cet appareil : - DualDisc
• Disques de 8 cm : les tentatives d'utilisation de tels disques avec un adaptateur peuvent entraîner un dysfonctionnement de l'appareil. -Disques de forme bizarre
• Disques autres que les CD
• Disques endommagés, y compris les disques fendillés, ébréchés ou voilés
• Disques CD-R/RW non finalisés

N'écrivez pas et n'appliquez aucun agent chimique sur la surface d'un disque. - Pour nettoyer un CD, essuyez le disque avec un chiffon doux en partant du centre vers l'extérieur. - La condensation peut perturber temporairement le fonctionnement du lecteur. Laissez celui-ci s'adapter à une température plus élevée pendant une heure environ. Essuyez également les disques humides avec un chiffon doux. Lors de l'utilisation de disques dont la surface de l'étiquette est imprimable, vérifiez les instructions et les avertissements des disques. L'insertion et l'ejection peuvent ne pas être possibles selon les disques. L'utilisation de tels

disques risque d'endommager cet appareil.

• Ne posez aucune étiquette disponible dans le commerce ou tout autre matériel sur la surface des disques.
• Les disques pourraient se déformer et doivent être injouables. - Les étiquettes pourraient se décoller pendant la lecture et empêcher l'éjection des disques, ce qui pourrait endommager l'appareil.

Périphérique de stockage USB

• Les connexions via un concentrateur USB ne sont pas prises en charge.
• Attachez fermement le périphérique de stockage USB avant de conduire. Ne laissiez pas le périphérique de stockage USB tomber au sol, où il pourrait rester coincé sous la pédale de frein ou d'accélérer.
• Selon le périphérique de stockage USB, les problèmes suivants peuvent survenir. -Le fonctionnement peut varier.
• Le périphérique de stockage peut ne pas être reconnu.
• Les fichiers peuvent ne pas être lus correctement. - Le périphérique peut générer des interférences sonores lorsque vous écoutez la radio.

Ipod

• Ne laissez pas l'iPod dans un endroit soumis à une température élevée.
• Attachez fermement l'iPod pendant que vous conduisez. Ne laissiez pas l'iPod tomber au sol, où il pourrait générer le bon fonctionnement de la pédale de frein ou d'accélérateur.
• Les réglages de l'iPod, comme l'égaliseur et la lecture repétée, changent automatiquement lorsque l'iPod est connecté à l'appareil. Une fois l'iPod déconnecté, les réglages d'origine sont rétablis.
• Aucun texte incompatible enregistré sur l'iPod ne sera affiché par cet appareil.

Compatibilité avec l'audio compressé

• Seuls les 32 premiers caractères peuvent s'afficher en tant que nom de fichier (extension de fichier comprise) ou nom de dossier.
• L'appareil risque de ne pas fonctionner correctement selon l'application utilisée pour encoder les fichiers WMA.
• Il peut se produire un léger retard au début de la lecture de fichiers audio intégrés avec des données d'image, ou de fichiers audio stockés sur un périphérique USB avec de nombreuses hiérarchies de dossiers.
• Les textes russes à afficher sur cet appareil doivent être codés avec l'un des éléments de caractères suivants : - Unicode (UTF-8, UTF-16)
• Jeu de caractères autres que l'Unicode qui est utilisé dans un environnement Windows et est paramétré sur russe dans le réglage multilingue

• Pioneer ne garantit pas la compatibilité avec tous les périphériques de stockage de masse USB et décline toute responsabilité en cas de perte de données sur des lecteurs multimédia, smartphones ou autres périphériques lors de l'utilisation de ce produit.
• Ne laissez pas de disques ou un périphérique de stockage USB dans un lieu où les températures sont élevées.

Fichiers WMA

Extension de fichier

.wma

Débit binaire	48 kbps à 320 kbps (CBR), 48 kbps à 384 kbps (VBR)
Fréquence d'échantillonnage	32 kHz, 44,1 kHz, 48 kHz
Windows MediaTM Audio Professional, Lossless, Voice/DRM Stream/Stream avec matériel	Incompatible

Fichiers MP3

Extension de fichier	.mp3
Débit binaire	8 kbps à 320 kbps (CBR), VBR
Fréquence d'échantillonnage	8 kHz à 48 kHz (32 kHz, 44,1 kHz, 48 kHz pour accentuation)
Version étiquette ID3 compatible	1.0, 1.1, 2.2, 2.3, 2.4 (la version 2.x de l'étiquette ID3 a priorité sur la version 1.x.)
Liste de lecture M3u	Incompatible
MP3i (MP3 interactif), mp3 PRO	Incompatible

Fichiers WAV

• Il est impossible de connecter les formats de fichier WAV via MTP.

Extension de fidier	.wav
Bits de quantification	8 et 16 (LPCM), 4 (MS ADPCM)
Fréquence d'échantillonnage	16 kHz à 48 kHz (LPCM), 22,05 kHz et 44,1 kHz (MS ADPCM)

Fichiers AAC

Format compatible	AAC encodé par iTunes
Extension de fielier	.m4a

Fréquence d'échantillonnage	11,025 kHz à 48 kHz
Vitesse de transmission	16 kbps à 320 kbps, VBR
Apple Lossless	Incompatible
Fichier AAC achetédans la boutique iTunes Store (extension de fichier .m4p)	Incompatible

Fichiers FLAC

• Il est impossible de connecter les formats de fichier FLAC via MTP.
• Selon l'encodeur, les fichiers FLAC risquent d'être illisibles.

Extension de fichier	.flac
Fréquence d'échantillonnage	8/11,025/12/16/22,05/24/32/44,1/48/96 kHz
Débit binaire de quantification	16/24 bits
Mode de canal	1/2 canaux

Disque

• Quelle que soit la durée du silence entre les morceaux de l'enregistrement original, la lecture des disques d'audio compressé s'effectue avec une courte pause entre les morceaux.

Héchétrie des dossiers lisibles	Jusqu'à huit niveaux (dans la praticque, la hiéarchie compte moins de deux niveaux)
Dossiers lisibles	Jusqu'à 99
Fichiers lisibles	Jusqu'à 999
Système de fichiers	ISO 9660 Niveaux 1 et 2, Romeo, Joliet
Lecture multi-session	Compatible
Transfert des données en écriture par paquet	Incompatible

Périphérique USB

• Il peut se produire un léger retard au début de la lecture de fichiers audio stockés sur un périphérique de stockage USB avec de nombreuses hiérarchies de dossiers.

Héchétrie des dossiers lisibles	Jusqu'à huit niveaux (dans la praticque, la hiécharchie compte moins de deux niveaux)
Dossiers lisibles	Jusqu'à 1 500
Fichiers lisibles	Jusqu'à 15 000
Lecture des fichiers protégés par des droits d'auteur	Incompatible
Périphérique USB partitionné	Seule la première partition est lisible.

Compatibilité avec un ipod

Cet appareil prend en charge uniquement les modèles d'iPod suivants. Les versions du logiciel iPod prises en charge sont indiquées ci-dessous. Les versions antérieures ne sont pas prises en charge.

Made for (Conc pour) - iPod touch (de la 1ère à la 6e génération) - iPod classic - iPod avec vidéo - iPod nano (de la 1ère à la 7e génération) iPhone 6s iPhone 6s Plus iPhone 6 iPhone 6 Plus iPhone 5s iPhone 5c iPhone 5 iPhone 4s iPhone 4 iPhone 3GS iPhone 3G iPhone

• Les opérations peuvent varier selon la génération et/ou la version de l'iPod.
• Les utilisateurs d'un iPod avec connecteur Lightning doivent utiliser le cable Lightning vers USB (fourni avec l'iPod).
• Les utilisateurs d’un iPod avec connecteur pour station d’accueil doivent utiliser le cable CD-IU51. Pour plus de détails, consultez votre revendeur.
• Pour en savoir plus sur la compatibilité fichier/format, reportez-vous aux manuels de l'iPod.
• Livre audio, podcast : compatible

Pioneer n'accepte aucune responsabilité en cas de perte de données sur l'iPod, même si la perte de données se produit pendant l'utilisation de cet appareil.

Séquence des fichiers audio

Sur cet appareil, l'utilisateur ne peut pas afféter de nombres de dossier ni spécifier les séquences de lecture. La séquence de fichier audio dépend du périphérique raccordé.

Notez que la lecture des fichiers masqués d'un périphérique USB est impossible.

Exemple de hiérarchie

Level 1 Level 2 Level 3 Level 4

01 à 05 : numéro de dossier

① à ⑥ : séquence de lecture

Tableau des caractères cyrilliques

D : Affichage C : Caractère

Droits d'auteur et marques commerciales

La marque de mot et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par PIONEER CORPORATION est faite sous licence. Les autres marques de commerce ou noms commerciaux sont la propriété de leur propriétaire respectif.

Apple et iTunes sont des marques commerciales d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays.

Windows Media est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée et distribuée que sous licence de Microsoft Licensing, Inc.

La redistribution et l'utilisation sous forme de source et sous forme binaire, avec ou sans modification, sont autorisées pour autant que les conditions suivantes soient remplies :

• ésente liste de conditions et l'avis de non-responsabilité suivant.
• Les redistributions sous forme binaire doivent mentionner l'avis de droit d'auteur ci-dessus, la présente liste de conditions et l'avis de non-responsabilité suivant dans la documentation et/ou les autres éléments fournis avec la distribution.
• Ni le nom de la Xiph. org Foundation, ni les nombres de ses contributeurs ne peuvent être utilisés en vue d'approver ou de promouvoir des produits dérivés de ce logiciel sans autorisation écrite préalable. LE PRESENT LOGICIEL EST FOURNI PAR LES TITULAIRES DE DROIT D'AUTEUR ET LES CONTRIBUTEURS « EN L'ÉTAT», ET AUCUNE GARANTIE, EXPlicitE OU IMPLICITE, N'EST OFFERTE, Y COMPRIS ET SANS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITE MARCHANDE ET D'ADEQUATION À UNE UTILISATIONPARTICULIERÉ. EN AUCUN CAS, LA FONDATION OU SES CONTRIBUTEURS NE POURRONT ÉTRE TENUS POUR RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, ACCESSIOIRS, SPEÇIAUX, DES DOMMAGES ET INTÉRÊTS PUNITIFS OU DES DOMMAGES CONSÉCUTIFS (NOTAMMENT, MAIS SANS S'Y LIMITER, LE REMAPLEMENT DE PRODUITS OU DE SERVICES, LA PERTE DE JOUISSANCE, DE DONNÉES OU DE BÉNÉFICES OU ENCORE I'INTERRUPTION D'une ACTIVITE COMMERCIALE) QUELLES OU'en SOIENT LES CAUSES ET QUEIQUE SOIT LE TYPE DE RESPONSABILÉ, CONTRACTUELLE, STRICTE OU FONDED SUR UNDÉLIT CIVIL (Y COMPRIS PAR NÉGLENCE OU POUR UNE AUTRE CAUSE) RÉSULTANT D'une MANIÈRE OU D'une AUTRE DE L'UTILISATION DE CE LOGICIEL, MÈME SI MENTION A'ÉTÉ FAITE DE LA POSSIBILITE DE TELS DOMMAGES.

Ipod & iphone

iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. Lightning est une marque commerciale d'Apple Inc.

Les accessoires électroniques portant la mention « Made for iPod » et « Made for iPhone » ont été conçus pour fonctionner respectivement avec un iPod ou un iPhone et sont certifiés conformes aux exigences

d'Apple par le fabricant. Apple n'est pas responsable du fonctionnement de cet appareil ou de sa compatibilité avec les normes réglementaires et de sécurité. Veuillez noter que l'emploi de cet accessoire avec un iPod ou un iPhone peut affecter les performances sans fil.

Android, Google Play et le logo Google Play sont des marques commerciales de Google Inc.

MIXTRAX est une marque commerciale de PIONEER CORPORATION.

Spotify®

SPOTIFY et le logo Spotify font partie des marques déposées de Spotify AB. Des appareils numériques mobiles compatibles et un abonnement premium sont nécessaires, le cas échéant, consultez le site http://pioneer.eu/spotify.

T-Kernel 2.0

Ce produit utilise le code source de T-Kernel 2.0 sous la T-License 2.0 accordée par le Forum T-Engine (www.tron.org).

Autorisé sous la licence Apache, version 2.0 (la « Licence »); il vous est interdit d'utiliser ce fichier sauf en conformité avec la Licence.

Vous pourrez obtenir un exemplaire de la Licence sur le site :

http://www.apache.org/licenses/LICENSE-2.0

Sauf si la loi applicable le'exige ou en cas d'accord écrit, le calculi vendu sous la Licence est distribué « EN L'ETAT », SANS AUCUNE GARANTIE NI CONDITION, express ou implicite.

Voir la Licence pour les limites et les autorisations régissant les langues spécifiques conformément à la Licence.

Généralités

Tension d'alimentation : 14,4 V CC (10,8 V à 15,1 V admissible)

Mise à la masse : pôle négatif

Consommation maximale: 10,0 A

Dimensions (L × H × P) DIN

Chassis: 178mm× 100mm×

165 mm

Panneau avant: 188mm× 118mm×

15 mm

Châssis : 178 mm × 100 mm ×

165 mm

Panneau avant: 170mm× 96mm× 16 mm

Poids:1,2 kg

Puissance de sortie maximale :

• 50~W× 4 canaux/4Ω (sans hautparleur d'extremes graves)
• 50 W × 2 canaux/4 Ω + 70 W ×

1 canal/2Ω (pour haut-parleur d'extrêmes graves)

Puissance de sortie continue :

22 W × 4 (50 Hz à 15 000 Hz, THD 5 %, impédance de charge 4 Ω, avec les deux canaux entrainés)

Impédance de charge: 4 Ω (4 Ω à 8 Ω (2 Ω pour 1 station) admissible)

Niveau de sortie maximum de la sortie préamp.: 2,0 V

Égaliseur (égaliseur graphique à 13 bandes):

Fréquence: 50 Hz/80 Hz/125 Hz/

200 Hz/315 Hz/500 Hz/800 Hz/1,

25 kHz/2 kHz/3,15 kHz/5 kHz/8 kHz/12,5 kHz

Gain: ±12 dB (par pas de 2 dB)

Filtre salle-haut (mode standard):

Fréquence : 50 Hz/63 Hz/80 Hz/

100 Hz/125 Hz/160 Hz/200 Hz

Pente: -6 dB / oct, -12 dB / oct, -18 dB / oct, -24 dB / oct, OFF

Caisson de graves/filtre salle-bas (mode standard):

Fréquence: 50 Hz/63 Hz/80 Hz/

100 Hz/125 Hz/160 Hz/200 Hz

Gain: +10 dB à -24 dB (par pas de 1 dB)

Niveau des enceintes (mode standard) +10dB a-24 dB (par pas de 1 dB)

Alignement en temps (mode standard): 0cm à 350 cm (2,5 cm/pas)

Accentuation des graves (mode standard): Gain: +12 dB à 0 dB

Filtre salle-haut (HAUT) (mode réseau): Fréquence: 1,25 kHz/1,6 kHz/2 kHz/5 kHz/3,15 kHz/4 kHz/5 kHz/6,3 kHz/8 kHz/10 kHz/12,5 kHz

Caisson de graves (mode réseau) :

Fréquence: 25 Hz/31,5 Hz/40 Hz/

50 Hz/63 Hz/80 Hz/100 Hz/125 Hz/

160 Hz/200 Hz/250 Hz

Gain: +10 dB à -24 dB (par pas de 1 dB)

Phase: normale/inverse

Niveau des enceintes (mode réseau) : +10 dB à -24 dB (par pas de 1 dB)

Alignement en temps (mode réseau) : 0 cm à 350 cm (2,5 cm/pas)

Accentuation des graves (mode réseau) : Gain : +12 dB à 0 dB

Lecteur de CD

Système : Compact Disc Audio

Disques utilisables : disques compacts

Rapport signal/bruit : 94 dB (1 kHz) (réseau IEC-A)

Nombre de canaux : 2 (stéréo)

Format de décodage MP3: MPEG-1 et 2, Couche Audio 3

Format de decodage WMA: Ver.7,7.1,8,9, 10,11 (2 canaux audio) (Windows Media Player)

Format de décodage AAC: MPEG-4 AAC (iTunes encode uniquement) (Ver. 10.6 et versions antérieures)

Format de signal WAV : Linear PCM et MS ADPCM (non compressé)

Spécification standard USB : USB 2.0 vitesse pleine

Alimentation maximale : 1 A

Protocole USB: MSC (Mass Storage Class)

MTP (Media Transfer Protocol)

Système de fichiers : FAT12, FAT16, FAT32

Format de décodage MP3: MPEG-1 et 2, Couche Audio 3

Format de decodage WMA: Ver.7,7.1,8,9, 10,11 (2 canaux audio) (Windows Media Player)

Format de décodage AAC: MPEG-4 AAC (iTunes encoded uniquement)

(Ver. 10.6 et versions antérieures)

Format de décodage FLAC: v1.3.0 (Free Lossless Audio Codec)

Format de signal WAV : Linear PCM et MS ADPCM (non compressé)

Syntoniseur FM

Gamme de fréquences : 87,5 MHz à 108,0 MHz

Sensibilité utile: 11 dBμV (1,0 μV/75 Ω, mono, S/B: 30 dB)

Rapport signal/bruit : 72 dB (réseau IEC-A)

Syntoniseur MW

Gamme de fréquences : 531 kHz à 1 602 kHz

Sensibilité utile: 25 V (S/B: 20 dB)

Rapport signal/bruit : 62 dB (réseau IEC-A)

Syntoniseur LW

Gamme de fréquences: 153 kHz à 281 kHz

Sensibilité utile: 28~ V (S/B : 20 dB)

Rapport signal/bruit : 62 dB (réseau IEC-A)

Version: Bluetooth3.0certificée

Puissance de sortie : +4 dBm maximum (Classe de puissance 2)

Bande(s) de fréquences : 2 400 MHz à 2 483,5 MHz

Profils Bluetooth :

Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.

Prima di iniziare 2

Le Pioneer CarStereo-Pass est utilisable seulement en Allemagne.

© 2015 PIONEER CORPORATION. All rights reserved. © 2015 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés. © PIONEER CORPORATION, 2015. Tous droits réservés.
