FOIRE AUX QUESTIONS - DTR 300 PHILIPS

Comment réinitialiser le PHILIPS DTR 300 ?

Pour réinitialiser le PHILIPS DTR 300, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant s'éteigne.

Pourquoi je ne reçois pas de signal TV ?

Vérifiez que l'antenne est correctement connectée et orientée. Assurez-vous également que le câble HDMI ou RCA est bien branché à votre téléviseur.

Comment effectuer une recherche de chaînes ?

Accédez au menu principal, sélectionnez 'Configuration' puis 'Recherche de chaînes'. Suivez les instructions à l'écran pour rechercher les chaînes disponibles.

Que faire si l'image est floue ou pixelisée ?

Vérifiez la qualité de votre signal antenne. Essayez de repositionner l'antenne ou d'utiliser une antenne de meilleure qualité.

Le téléviseur ne s'allume pas, que faire ?

Assurez-vous que l'appareil est correctement branché et que l'alimentation est fonctionnelle. Testez avec une autre prise électrique si nécessaire.

Comment mettre à jour le logiciel du PHILIPS DTR 300 ?

Connectez l'appareil à Internet via un câble Ethernet, allez dans le menu 'Configuration' et sélectionnez 'Mise à jour du logiciel'. Suivez les instructions à l'écran.

Pourquoi le son ne fonctionne pas ?

Vérifiez que le volume est réglé correctement et que le mode audio de votre téléviseur est compatible avec le PHILIPS DTR 300. Assurez-vous également que les câbles audio sont bien connectés.

Comment changer la langue d'affichage ?

Allez dans le menu 'Configuration', sélectionnez 'Langue', puis choisissez la langue souhaitée dans la liste.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et l'appareil.

MODE D'EMPLOI DTR 300 PHILIPS

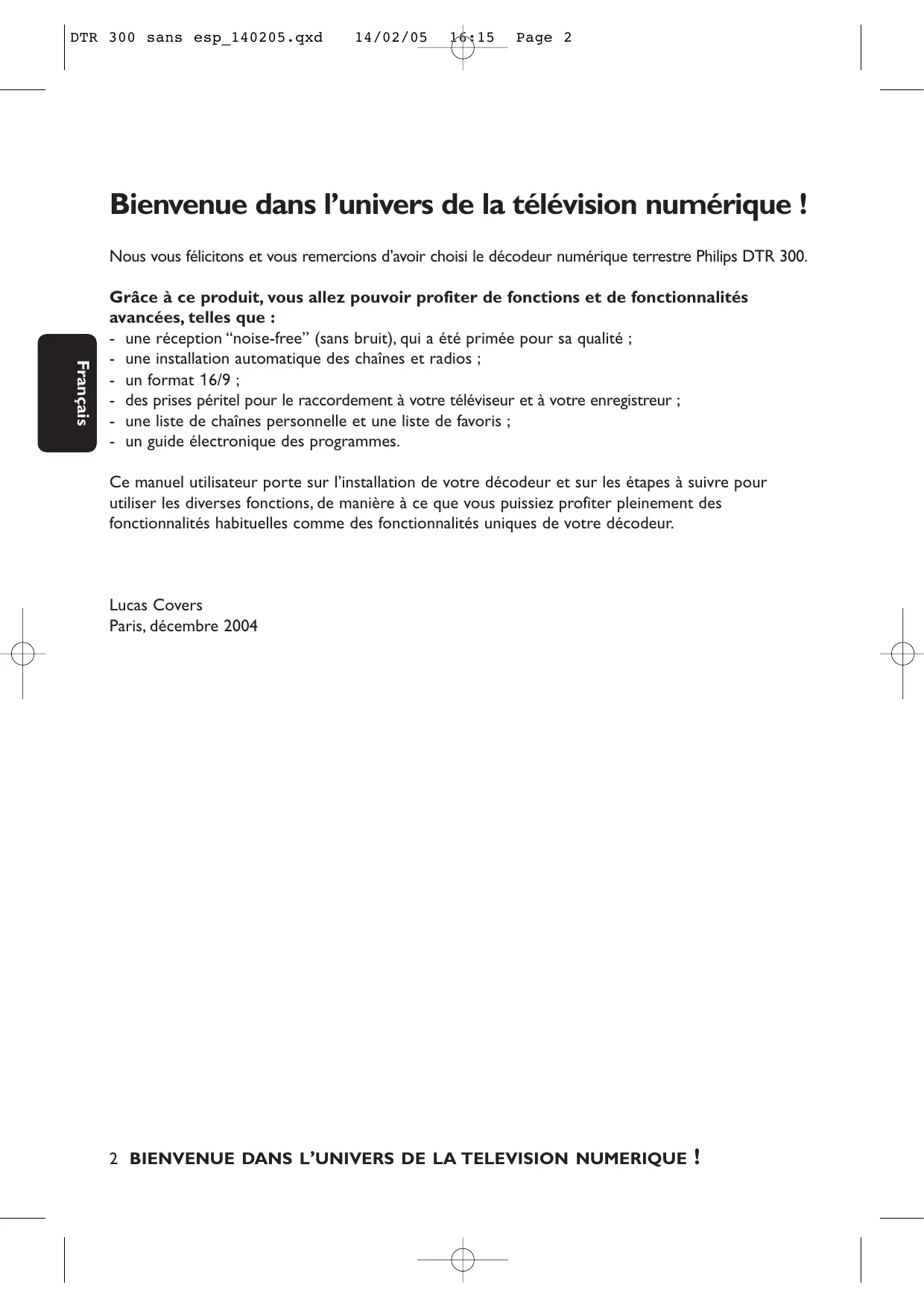

Bienvenue dans l'univers de la télévision numérique !

Nous vous félicitons et vous remercions d'avoir choisi le décodeur numérique terrestre Philips DTR 300.

Grâce à ce produit, vous allez pouvoir profiter de fonctions et de fonctionnalités avancées, telles que :

• une réception “noise-free” (sans bruit), qui a été primée pour sa qualité ;
• une installation automatique des chaînes et radios ;
• un format 16/9 ;
• des prises péritel pour le raccordement à votre téléviseur et à votre enregistreur ;
• une liste de chaînes personnelle et une liste de favoris ;
• un guide électronique des programmes.

Ce manuel utilisateur porte sur l'installation de votre décodeur et sur les étapes à suivre pour utiliser les diverses fonctions, de manière à ce que vous puissiez profiter pleinement des fonctionnalités habituelles comme des fonctionnalités uniques de votre décodeur.

Lucas Covers

Paris, décembre 2004

2 BIENVENUE DANS L'UNIVERS DE LA TELEVISION NUMERIQUE !

Installation rapide

Avant de brancher votre décodeur, veuillez lire le chapitre relatif à la sécurité.

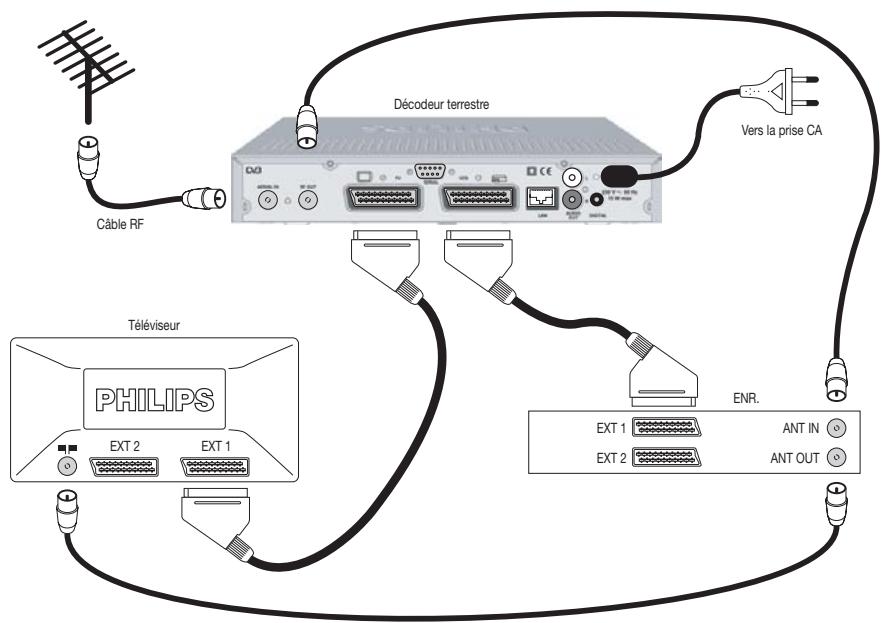

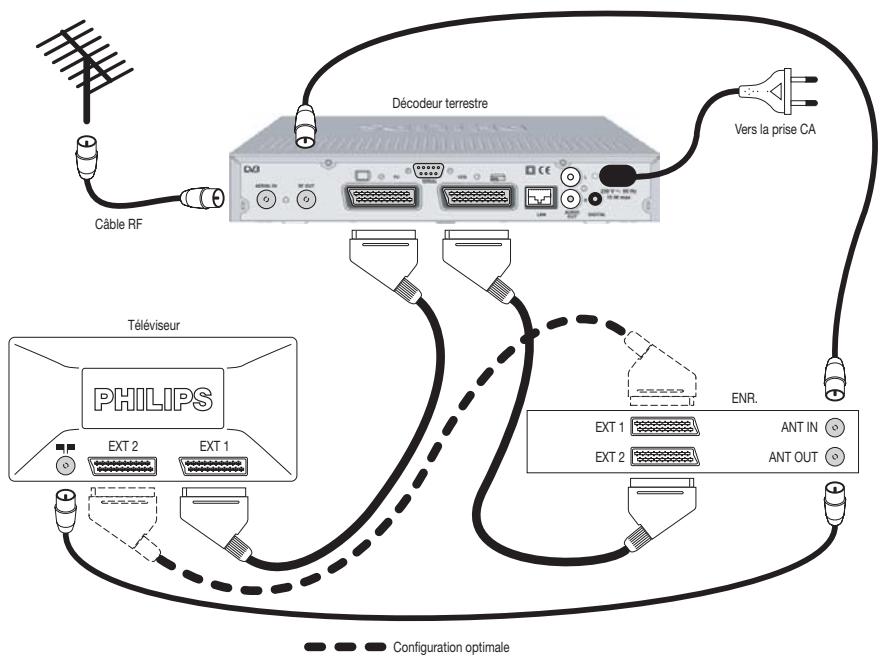

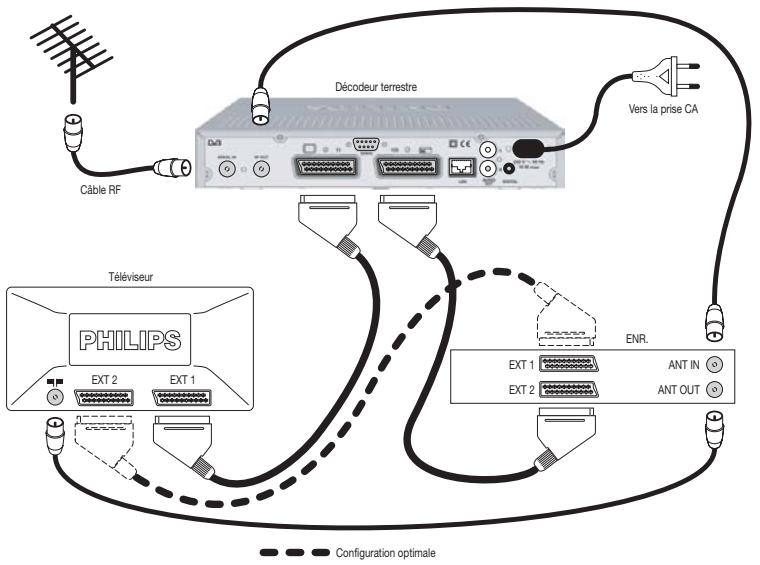

Décodeur terrestre Câble RF Vers la prise CA Téléviseur PHILIPS EXT 2 EXT 1 ENR. EXT 1 ANT IN EXT 2 ANT OUT Configuration optimale

Les conditions à réunir pour réussir une première installation rapide sont les suivantes :

• Vous disposez déjà d'une antenne.
• Votre antenne pointe correctement vers l'émetteur terrestre correspondant à votre zone.
• La connexion de votre décodeur numérique est conforme au schéma ci-dessus.

• Votre téléviseur est sous tension.

• Branchez votre décodeur sur le secteur. L'affichage situé sur la face avant du décodeur s'allume et l'écran d'accueil apparaît.

• Appuyez sur pour continuer.

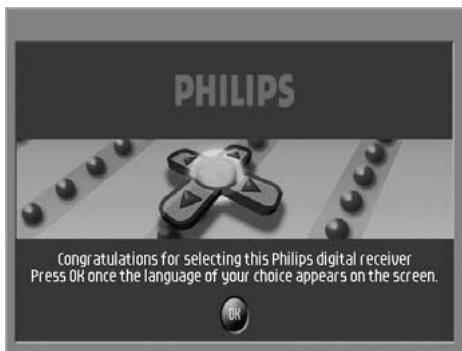

L'écran de configuration apparaît. La sélection pointe sur la recherche de chaînes.

• Sélectionnez votre langue et votre pays.
• Pour lancer la recherche de chaînes, appuyez sur .

Lors de la recherche, les informations suivantes sont affichées :

• avancement de la recherche
• nombre de chaînes trouvées

Une fois la recherche terminée, un message indiquant la fin de l'opération apparaît.

- Pour commencer à regarder la télévision, appuyez sur .

Pour plus d'informations sur l'utilisation de votre décodeur numérique, voir le chapitre 6.

Bienvenue dans l'univers de la télévision numérique ! ____ 2

Installation rapide ____ 3

Signification des symboles ____ 6

Instructions relatives à la sécurité et à l'environnement 6

2 Description du produit 7

2.1 Déballage ____ 7

2.2 Panneau avant ____ 8

2.3 Panneau arrière ____ 9

3 Télécommande 10

3.1 Mise en place des piles ____ 10

3.2 Utilisation de la télécommande ____ II

4 Branchement de votre décodeur numérique 12

4.1 Connexion à un téléviseur et à un enregistreur équipés d'une prise péritel ____ 12

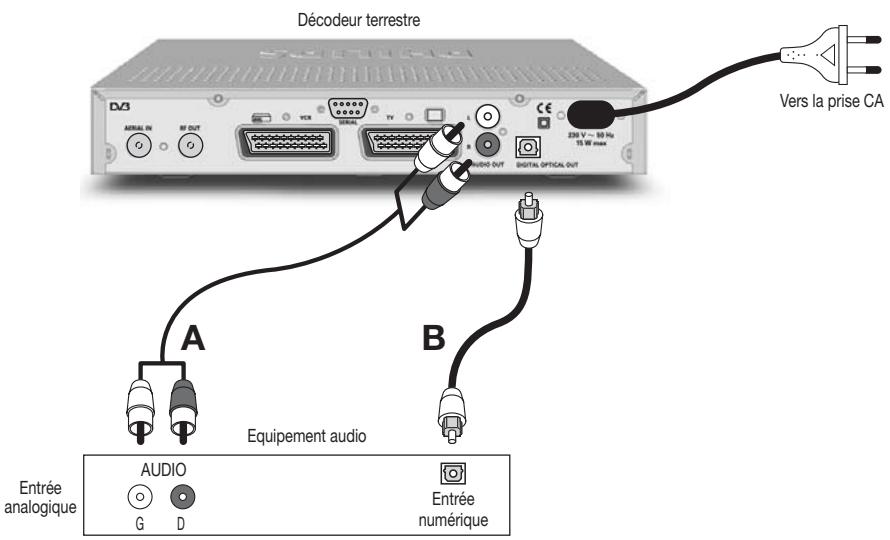

4.2 Raccordement à votre équipement HiFi/audio (analogique/numérique) _ 14

4.3 Connexion à un vidéoprojecteur _ 14

5 Première installation 15

5.1 Recherche de chaînes ____ 15

5.2 Échec de la recherche ____ 16

5.3 Échec de recherche récurrent ____ 16

6 Utilisation de base 17

6.1 Mise sous tension/hors tension (veille) de votre décodeur ____ 17

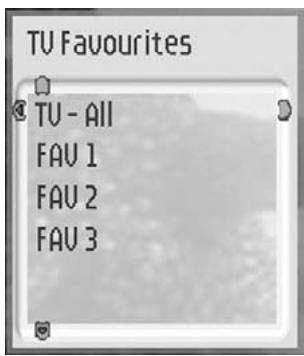

6.2 Sélection du mode TV/Radio ____ 17

6.3 Changement de chaîne ou de radio 18

6.3.1 À l'aide des boutons numériques 18

6.3.2 À l'aide de / 18

6.3.3 À l'aide de (rappel dernière chaîne ou radio) ____ 18

6.3.4 À l'aide de la liste des chaînes ou des radios ____ 18

6.3.5 À l'aide de vos liste de favoris _ 18

6.4 Bandeau 19

6.5 Contrôle du volume - / + / × 19

6.6 Modification de la sélection des sous-titres ____ 20

6.7 Modification de la sélection de langue audio ____ 20

6.8 Guide électronique des programmes 20

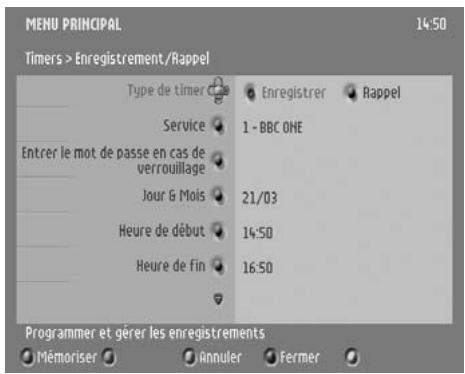

6.9 Timers 20

6.9.1 Programmation d'un timer lorsque vous regardez la télévision numérique ____ 20

6.9.2 Programmation d'un timer à partir du Guide ____ 21

6.9.3 Suppression d'un timer actif ____ 21

6.10 Utilisation du bouton TV/STB ____ 21

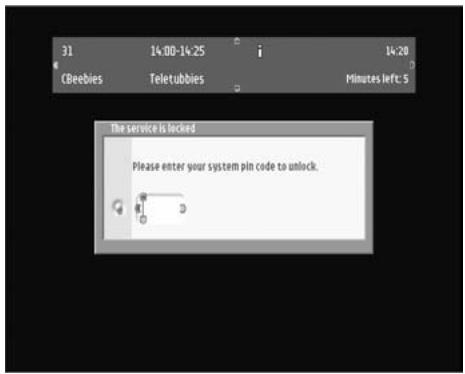

6.11 Visualisation des chaînes verrouillées 21

4 TABLE DES MATIÈRES

7 Modification des réglages de votre décodeur 22

7.1 Informations générales \_\_\_\_ 22

7.1.1 Principes de base de navigation dans les menus ____ 22
7.1.2 Modification des réglages ____ 22

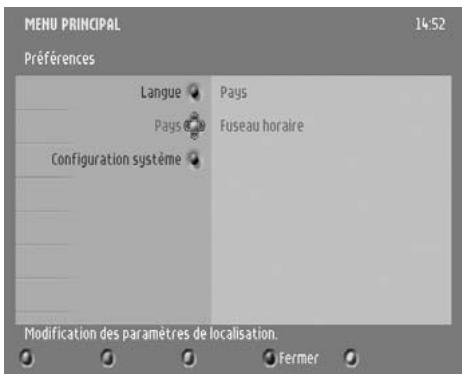

7.2 Préférences \_\_\_\_ 23

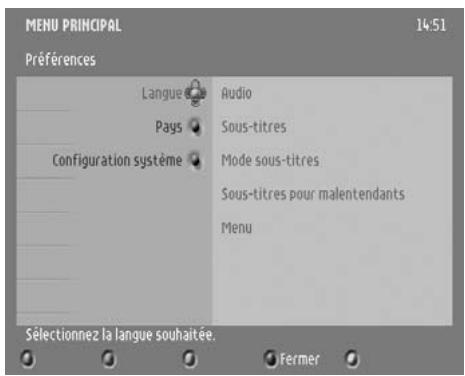

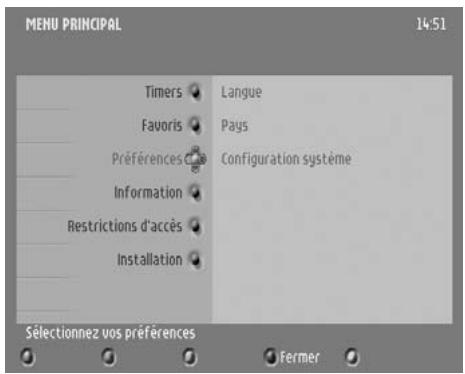

7.2.1 Langue ____ 23
7.2.2 Pays 24
7.2.3 Configuration système ____ 24
7.2.3.1 TV 24

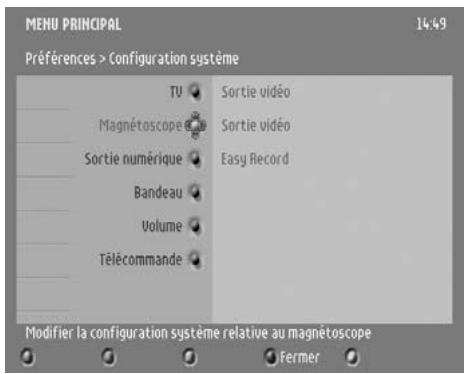

7.2.3.2 Enregistreur ____ 25

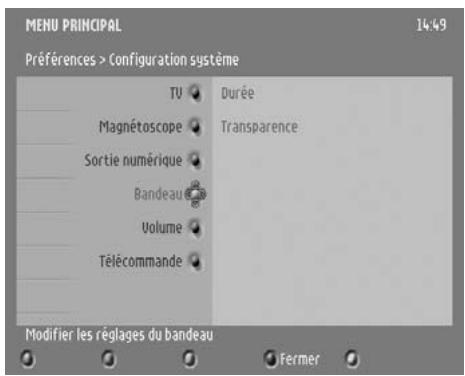

7.2.3.3 Bandeau 25
7.2.3.4 Volume 25

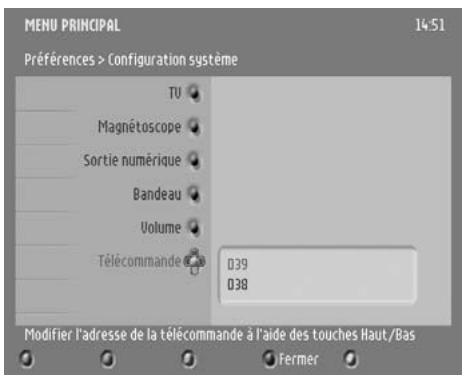

7.2.3.5 Télécommande ____ 26

7.3 Installation 26

7.3.1 Listes de chaînes ____ 26

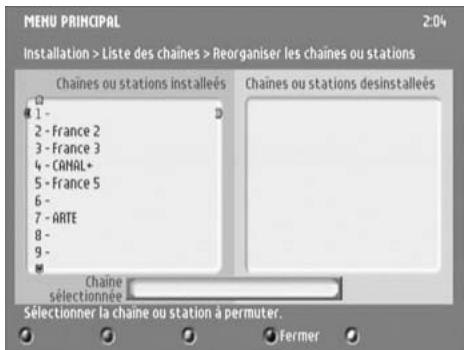

7.3.1.1 Réorganiser les chaînes ou radios 26

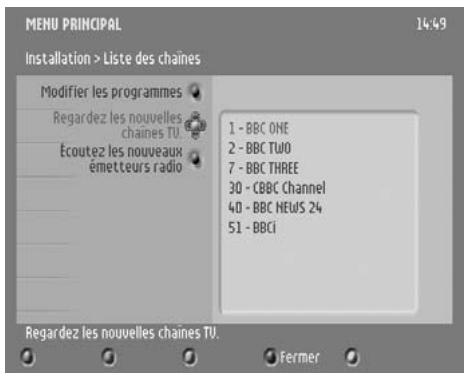

7.3.1.2 Regarder les nouvelles chaînes TV 27
7.3.1.3 Écouter les nouvelles radios ____ 28

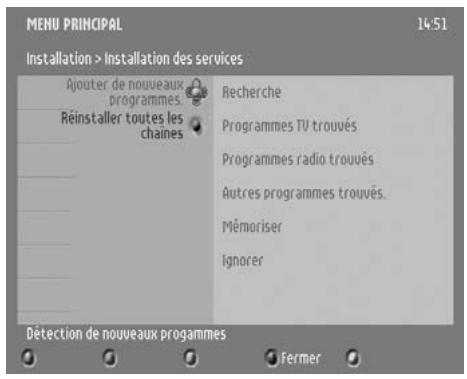

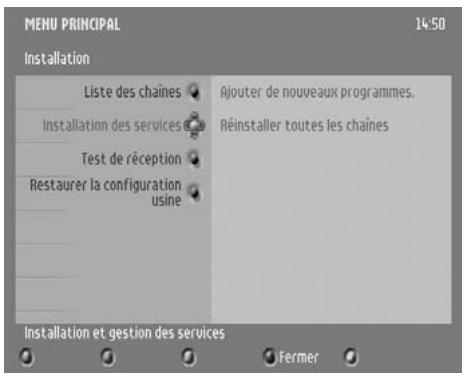

7.3.2 Installation des chaînes et radios 28
7.3.2.1 Ajouter de nouvelles chaînes ou radios ____ 28
7.3.2.2 Réinstaller toutes les chaînes ou radios ____ 28
7.3.3 Test de réception ____ 29

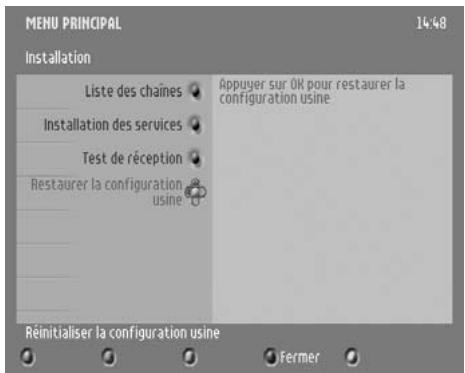

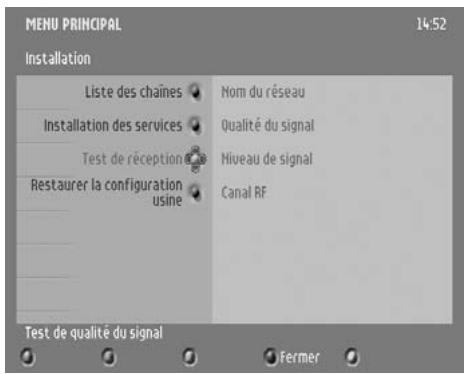

7.3.4 Restaurer la configuration usine 30

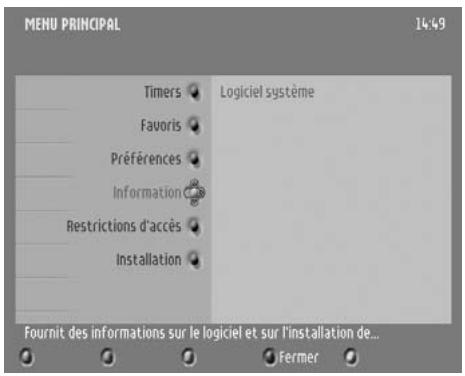

7.4 Information 30

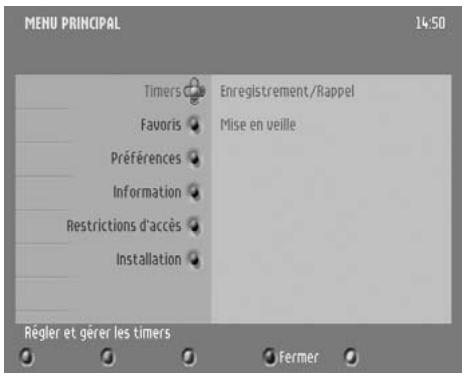

7.5 Timers \_\_\_\_ 31

7.5.1 Enregistrement/Rappel ____ 31

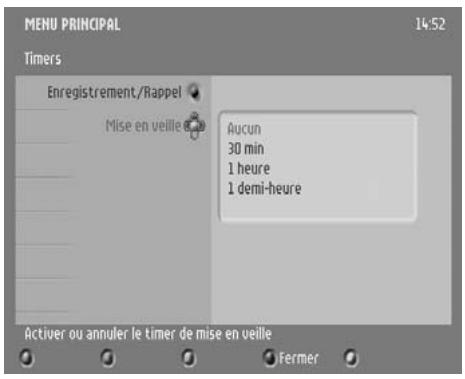

7.5.2 Mise en veille ____ 32

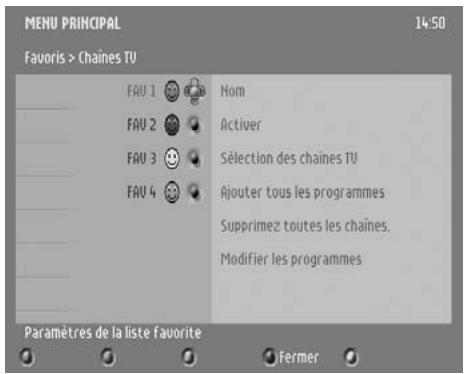

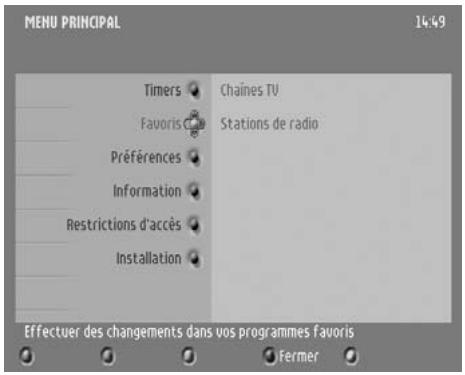

7.6 Liste de favoris \_\_\_\_ 33

7.6.1 Chaînes TV ____ 33
7.6.2 Radios 33

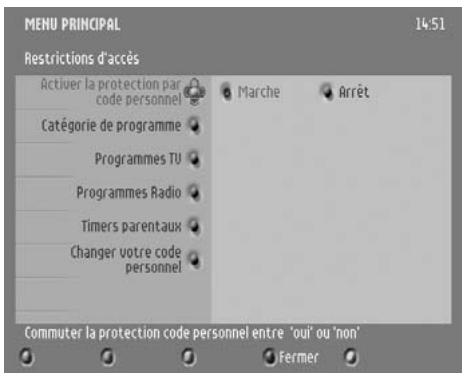

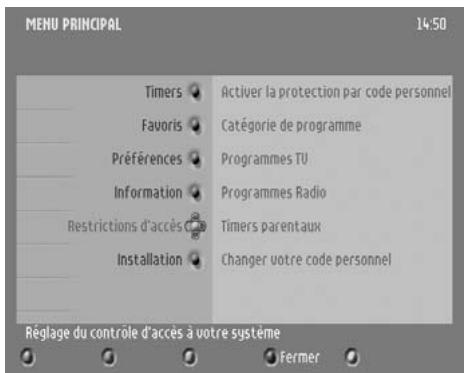

7.7 Restrictions d'accès 34

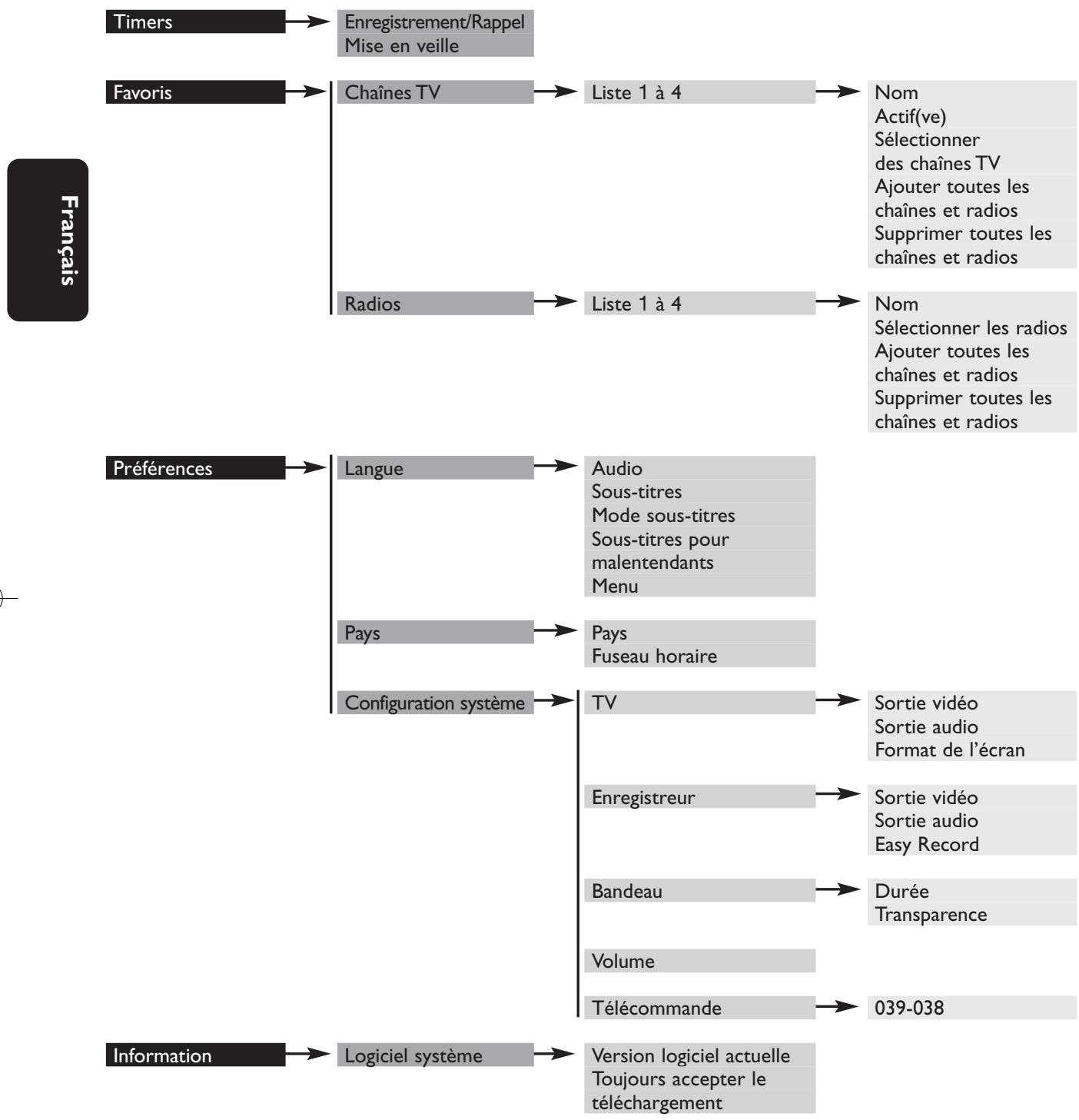

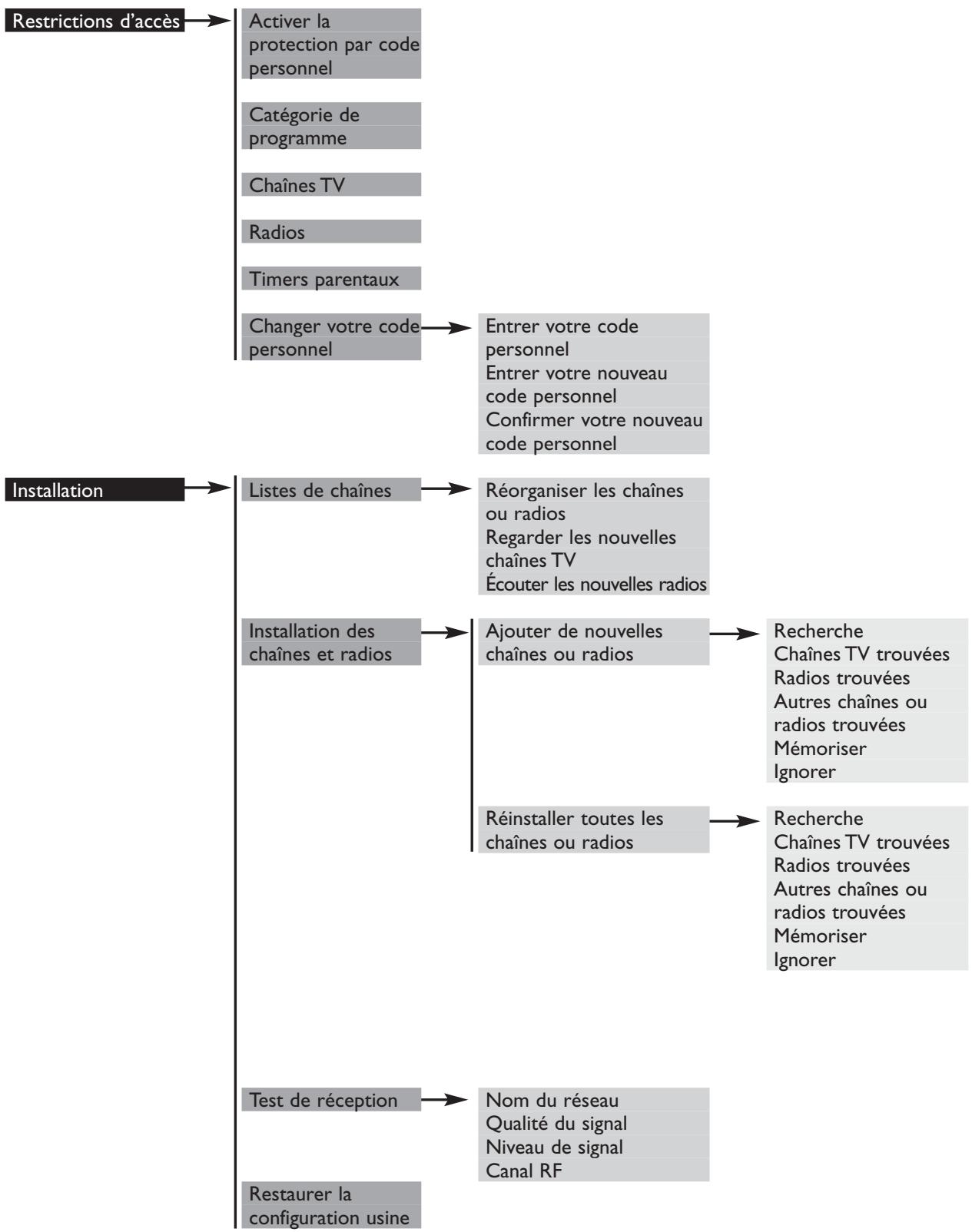

8 Arborescence du menu 36

9.1 Modification des paramètres de la télécommande ____ 38

9.2 Zoom sur l'enregistrement \_\_\_\_ 38

9.2.1 Raccordement permettant l'utilisation de la fonction Prepare Record ou Record Link ____ 38
9.2.2 Configuration du décodeur numérique et de l'enregistreur _ 39
9.2.3 Enregistrement à l'aide de la fonction de contrôle de l'enregistreur ____ 39
9.2.4 Problèmes durant l'enregistrement 39

10 Guide de dépannage 40

II Caractéristiques techniques 42

Signification des symboles

	Informations importantes :À lire en s’assurant d’avoir bien compris.À conserver en lieu sûr en vue d’une utilisation ultérieure.
	La présence de ce symbole sur les piles signifie que les piles usagées ne doivent pas être jetées avec vos déchets ménagers.Veuillez vous informer sur la réglementation locale relative à l’élimination des piles usagées.Pour information : les piles Philips livrées avec la télécommande de votre décodeur ne contiennent aucune substance dangereuse, comme le mercure, le cadmium ou le plomb.
	Le symbole de recyclabilité signifie que le carton d’emballage ou le papier du manuel utilisateur est recyclable.
	Lorsque le symbole de recyclabilité est apposé sur les pièces en plastique, cela signifie qu’elles sont recyclables.
	La présence du point vert Éco-emballages sur le carton indique que PHILIPS a payé une taxe à l’organisation chargée de la réduction et de la récupération des déchets d’emballage.Ce décodeur contient de nombreux matériaux pouvant être recyclés. Si vous êtes amené à vous débarrasser d’un ancien décodeur, veuillez le porter à un centre de recyclage.

I Instructions relatives à la sécurité et à l'environnement

Votre décodeur a été fabriqué dans le respect des normes de sécurité qui s'imposent, mais il convient de suivre les instructions ci-dessous pour l'utiliser sans danger :

• Avant de brancher le décodeur sur le secteur, vérifiez que la tension correspond à celle indiquée à l'arrière du décodeur. Si la tension du secteur est différente, consultez votre revendeur.
• Le décodeur ne contient aucun composant dont l'utilisateur pourrait assurer seul la maintenance. Toute opération de cette nature doit être effectuée par du personnel qualifié.
• Si vous débranchez le décodeur du secteur, veillez à le déconnecter de la prise murale et non uniquement de la prise de courant alternatif située à l'arrière de l'appareil. L'extrémité libre du câble restant alimentée, les enfants peuvent se blesser gravement.
• Débranchez le décodeur en cas d'orage.
• Pour prévenir tout risque d'incendie ou d'électrocution, n'exposez pas l'équipement aux intempéries ou à l'humidité.

6 INSTRUCTIONS RELATIVES À LA SECURITE ET À L'ENVIRONNEMENT

• Le décodeur doit être installé sur une surface stable et les ouïes d'aération ne doivent pas être obstruées par des objets tels que des journaux, des nappes, des rideaux, etc.
• N'installez pas le décodeur à proximité d'une source de chaleur telle qu'un radiateur, un fourneau ou tout autre appareil dégageant de la chaleur. Protégez-le de l'ensoleillement direct.
• Lors de l'installation du décodeur, veillez à laisser un espace d'environ 2,5 cm autour de l'appareil afin de permettre à l'air de circuler sans entrave et empêcher ainsi toute surchauffe.
• Veillez à ce que la prise secteur située à l'arrière de l'appareil reste accessible dans l'éventualité où un arrêt d'urgence s'imposerait.
• Ne placez aucun objet inflammable sur le décodeur (bougies, etc.).
• Aucun objet contenant du liquide (vases par exemple) ne doit être placé sur l'appareil. Le décodeur ne doit recevoir aucune goutte de liquide ou éclaboussure. Si tel était le cas, débranchez votre décodeur du secteur et consultez votre revendeur.
• Veillez à ce que les enfants ne placent aucun corps étranger dans les ouvertures.
• Pour le nettoyage, utilisez un chiffon doux et légèrement humide. N'utilisez jamais de chiffon abrasif ni de produit de nettoyage en aérosol.

2 Description du produit

2.1 Déballage

Déballez votre décodeur, puis vérifiez que les câbles et accessoires suivants sont présents à l'intérieur de l'emballage :

• 1 télécommande
• 2 piles (2 x LR6 AA 1,5 V)
• 1 câble péritel
• 1 câble coaxial RF
• 1 câble de raccordement au secteur
• 1 manuel utilisateur
• 1 carnet de garantie internationale

Les sacs en plastique peuvent être dangereux. Pour éviter tout risque d'étouffement, ne pas laisser le sac à la portée de bébés ou d'enfants.

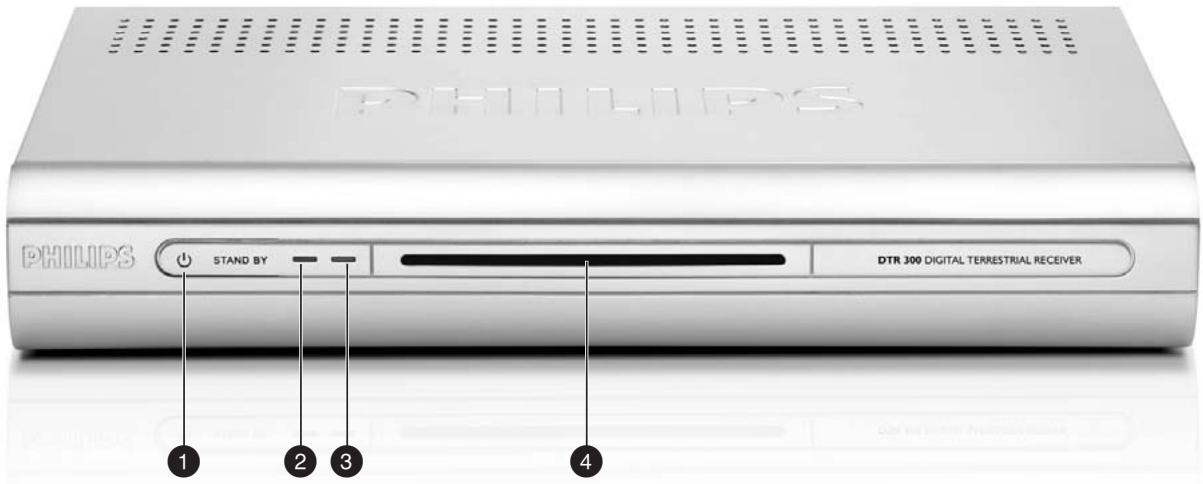

2.2 Panneau avant

PHILIPS STAND BY DTR 300 DIGITAL TERRESTRIAL RECEIVER 1 2 3 4

1 Bouton STANDBY (veille) : ....Met le décodeur sous tension ou en veille.
2 Voyant1 (Rouge): ....... Affiche l'état du décodeur (voir le tableau des états).
3 Voyant2 (Rouge/Vert/Orange): ..... Affiche l'état du décodeur (voir le tableau des états).
4 Capteur infrarouge pour la télécommande

Tableau des états

Mode\Voyant	Voyant1(Rouge)	Voyant2(Rouge/Vert/Orange)
Décodeur en veille	Éteint	Rouge
Visualisation de la télévision	Éteint	Vert
Ecoute de la radio	Éteint	Vert/orange, clignotant
Télécommande en cours d'utilisation(touches enfoncées)	Clignotant	Selon le mode en cours
Timer activé	Allumé	Vert
Timer activé en veille	Allumé	Rouge
Téléchargement de logiciels	Clignotant	Selon le mode en cours

8 DESCRIPTION DU PRODUIT

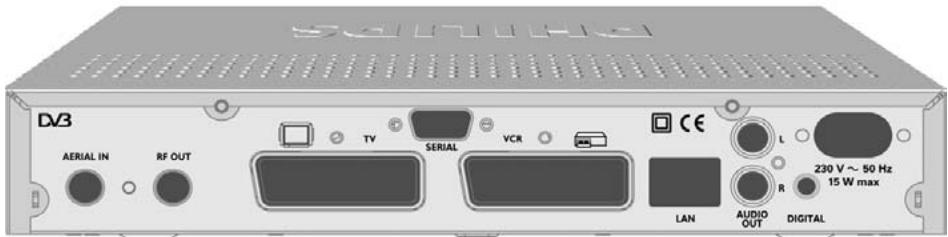

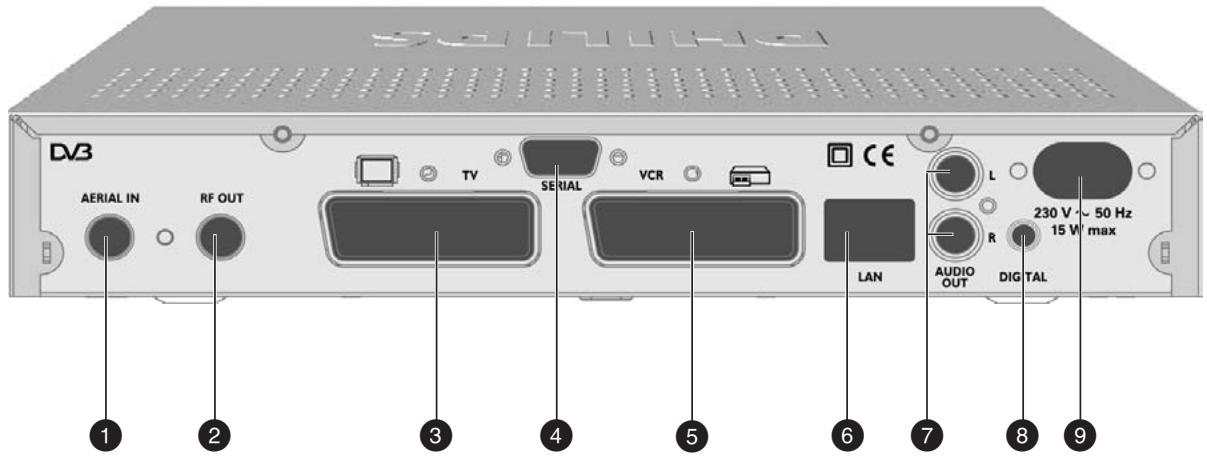

2.3 Panneau arrière

DV3 AERIAL IN RF OUT TV SERIAL VCR CE LAN AUDIO OUT DIGITAL 230 V ~ 50 Hz 15 W max 1 2 3 4 5 6 7 8 9

1 AERIAL IN (*) : .... Branchement de votre antenne UHF.
2 RF OUT (*) : Sortie RF à relier à l'entrée d'antenne de votre euregistreur ou de votre téléviseur. Voir le schéma de branchement conseillé au chapitre 4.
3 TV(*) : Prise péritel (1) pour le branchement de votre téléviseur ou d'un vidéoprojecteur (2).
4 SERIAL (*) : Prise RS232 pour le transfert de données en série lors d'opérations de maintenance.
5 VCR (*) : Prise péritel (1) pour le branchement de votre euregistreur.
6 LAN : ....Actuellement désactivé. Sera utilisé ultérieurement.
7 L/R AUDIO OUT (*) :.... Sorties audio Cinch analogiques gauche/droite pour le branchement de votre appareil HiFi/audio.
8 DIGITAL (*) : Sortie audio Cinch numérique pour le branchement de votre équipement HiFi/audio.
9 230V\~50Hz 15W max (**) : ...... Prise de branchement du câble d'alimentation.

L'étiquette indiquant le type et le numéro de série se situe sous le décodeur.

(1) La prise péritel est également appelée Euroconnector ou SCART.
(2) Pour brancher un vidéoprojecteur sur la prise péritel destinée au téléviseur, voir le paragraphe 4.3.

3 Télécommande

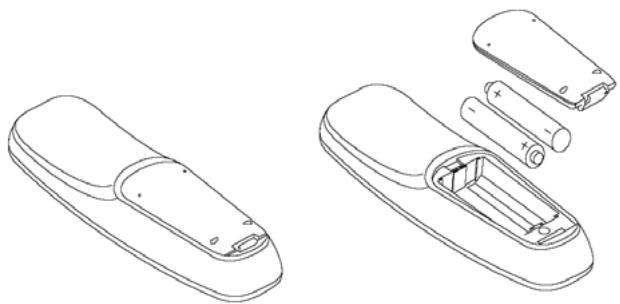

3.1 Mise en place des piles

• Retirez le couvercle du compartiment à piles.
• Insérez les deux piles (de type R06G/AA - 1,5 V) fournies.
• Placez-les comme indiqué sur le schéma figurant dans le compartiment à piles.

• Remettez le couvercle en place.
• Votre télécommande est à présent prête à être utilisée avec votre décodeur numérique terrestre.

Ne jetez pas les piles avec vos déchets ménagers.

Remarque : les piles peuvent être retirées de la télécommande à l'aide d'outils courants (avec un tournevis, par exemple).

10 TÉLÉCOMMANDE

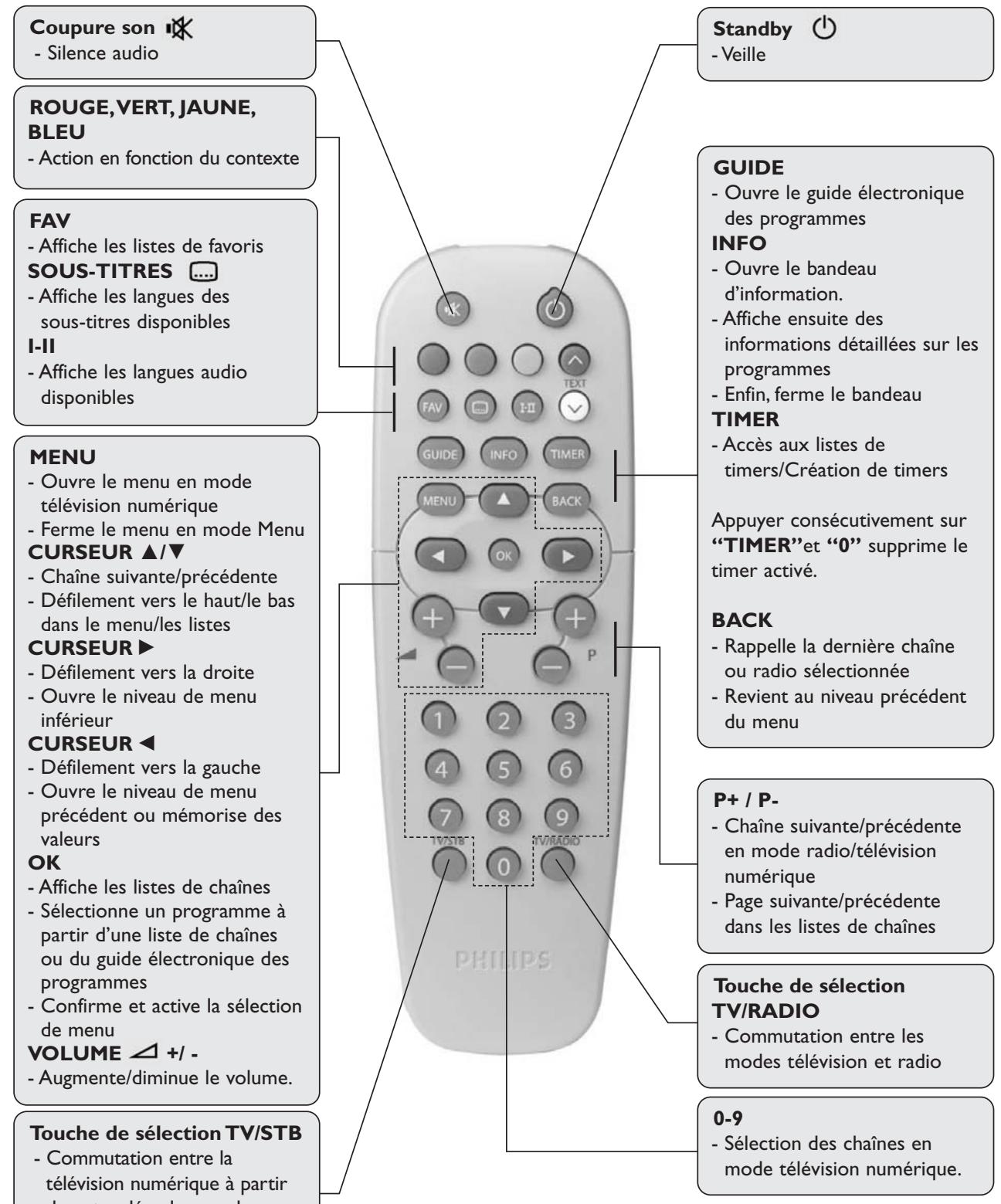

3.2 Utilisation de la télécommande

Coupure son - Silence audio ROUGE, VERT, JAUNE, BLEU - Action en fonction du contexte FAV - Affiche les listes de favoris SOUS-TITRES - Affiche les langues des sous-titres disponibles I-II - Affiche les langues audio disponibles MENU - Ouvre le menu en mode télévision numérique - Ferme le menu en mode Menu CURSEUR ▲/▼ - Chaîne suivante/précédente - Défilement vers le haut/le bas dans le menu/les listes CURSEUR ▶ - Défilement vers la droite - Ouvre le niveau de menu inférieur CURSEUR ◀ - Défilement vers la gauche - Ouvre le niveau de menu précédent ou mémorise des valeurs OK - Affiche les listes de chaînes - Sélectionne un programme à partir d'une liste de chaînes ou du guide électronique des programmes - Confirme et active la sélection de menu VOLUME △+/- - Augmente/diminue le volume. Touche de sélection TV/STB - Commutation entre la télévision numérique à partir de membre démodulé au plus. Standby - Veille GUIDE - Ouvre le guide électronique des programmes INFO - Ouvre le bandeau d'information. - Affiche ensuite des informations détaillées sur les programmes - Enfin, ferme le bandeau TIMER - Accès aux listes de timers/Création de timers Appuyer consécutivement sur "TIMER"et "0" supprime le timer activé. BACK - Rappelle la dernière chaîne ou radio sélectionnée - Revient au niveau précédent du menu P+ / P- - Chaîne suivante/précédente en mode radio/télévision numérique - Page suivante/précédente dans les listes de chaînes Touche de sélection TV/RADIO - Commutation entre les modes télévision et radio 0-9 - Sélection des chaînes en mode télévision numérique.

TÉLÉCOMMANDE

4 Branchement de votre décodeur numérique

Vous pouvez brancher votre décodeur numérique et l'intégrer à votre installation audio/vidéo de plusieurs manières.

Attention!

Avant de procéder au branchement :

• Débranchez tout équipement (téléviseur, enregistreur, etc.) du secteur.
• Ne branchez pas encore votre décodeur numérique sur le secteur.
• Vérifiez votre câblage : vous ne serez peut-être pas obligé de modifier vos branchements audio/vidéo s'ils correspondent déjà aux schémas de branchement ci-dessous.
• Selon la configuration de votre installation, choisissez la méthode de branchement la mieux adaptée pour intégrer votre décodeur numérique à votre installation audio/vidéo. Veuillez lire les chapitres 4.1 et 4.2.

Remarque : lors de l'ajout d'un nouvel appareil, veillez à vous référer aux instructions d'installation fournies dans le manuel correspondant.

4.1 Connexion à un téléviseur et à un enregistreur équipés d'une prise péritel

Intégrez votre décodeur à votre installation en procédant comme indiqué dans les schémas ou instructions ci-dessous.

Décodeur terrestre Câble RF Vers la prise CA Téléviseur PHILIPS EXT 2 EXT 1 ENR. EXT 1 ANT IN EXT 2 ANT OUT

12 BRANCHEMENT DE VOTRE DÉCODEUR NUMÉRIQUE

Décodeur terrestre Vers la prise CA Câble RF Téléviseur PHILIPS EXT 2 EXT 1 ENR. EXT 1 ANT IN EXT 2 ANT OUT Configuration optimale

• Branchez le câble de l'antenne dans la prise "AERIAL IN" de votre décodeur numérique.
• Reliez la prise “RF OUT” de votre décodeur numérique à la prise “ANT IN” de votre enregistreur à l’aide du câble coaxial FR fourni avec votre décodeur numérique.
• Reliez la prise “ANT OUT” de votre enregistreur à l’entrée d’antenne de votre téléviseur à l’aide d’un câble coaxial RF.
• Reliez la prise péritel “TV” de votre décodeur numérique à la prise péritel “EXT1” de votre téléviseur à l’aide du câble péritel fourni avec votre décodeur numérique.
• Reliez la prise péritel “VCR” de votre décodeur numérique à la prise péritel “EXT1” de votre enregistreur à l’aide d’un câble péritel. Si votre enregistreur gère la fonctionnalité Easy Record, vous pouvez également relier la prise péritel “VCR” de votre décodeur numérique à la prise péritel “EXT2” de votre enregistreur, comme indiqué dans le second schéma.
• Branchez tous vos équipements sur le secteur, à l'exception de votre décodeur numérique.
• Allumez votre téléviseur, puis sélectionnez une chaîne.
• Branchez votre décodeur numérique sur le secteur. Votre décodeur numérique affiche l'écran d'accueil (le voyant vert est allumé).
• Pour procéder à la recherche de chaînes sur votre décodeur numérique, lisez le chapitre 5.

Remarque :

1- Si vous disposez d'un enregistreur S-Video, voir le paragraphe 7.2.3.2 pour la configuration et consultez le manuel utilisateur de votre enregistreur.
2- Quel que soit le type de branchement, vous pouvez :

• Regarder la télévision numérique tout en enregistrant un programme analogique ;
• Regarder la télévision analogique tout en enregistrant un programme numérique ;
• Enregistrer la chaîne numérique que vous êtes en train de regarder ;
• Regarder un enregistrement sur votre enregistreur.

3- Grâce au second type de branchement, vous pouvez utiliser la fonctionnalité Easy Record, à condition que votre enregistreur la gère.

4.2 Raccordement à votre équipement HiFi/audio (analogique/numérique)

Plusieurs options de raccordement de votre décodeur numérique peuvent s'offrir à vous, en fonction de votre équipement HiFi/audio.

Décodeur terrestre A B Vers la prise CA AUX Eupipement audio Entrée analogique AUDIO G D Entrée numérique

Branchement analogique (A)

À l'aide d'un câble double CINCH (non fourni), reliez les prises de sortie audio G/D aux prises d'entrée audio G/D correspondantes de votre équipement audio. Pour déterminer les entrées audio analogiques qui conviennent, consultez le manuel utilisateur de votre équipement HiFi/audio.

Remarque : ce branchement vous permet de contrôler le volume et la fonction sourdine à l'aide de la télécommande de votre décodeur numérique ou celle de votre équipement HiFi.

Branchement numérique (B)

À l'aide d'un câble simple CINCH (non fourni), reliez votre prise de sortie "DIGITAL" à la prise d'entrée audio numérique correspondante de votre équipement audio. Pour déterminer l'entrée audio numérique qui convient, consultez le manuel utilisateur de votre équipement HiFi/audio.

Remarque : dans le cas de ce branchement, vous ne pouvez contrôler que le volume et la fonction sourdine à l'aide de la télécommande de votre équipement HiFi/audio. Consultez le manuel utilisateur correspondant.

4.3 Connexion à un vidéoprojecteur

• Branchez la prise péritel “TV” de votre décodeur numérique sur votre vidéoprojecteur. Le signal alimentant ce type d’appareil est généralement au format S-Video. Si tel est le cas pour votre vidéoprojecteur, suivez les instructions de connexion et d’installation ci-dessous :
• Branchez un adaptateur péritel/S-Video sur le câble péritel de votre décodeur (non fourni), puis branchez l'adaptateur sur l'entrée S-Video de votre vidéoprojecteur au moyen d'un câble S-Video.
• Consultez le paragraphe 7.2.3.1 pour modifier le réglage de sortie vidéo TV de votre décodeur numérique sur Y/C.

14 BRANCHEMENT DE VOTRE DÉCODEUR NUMÉRIQUE

5 Première installation

Les conditions à réunir pour réussir une première installation rapide sont les suivantes :

• Vous disposez déjà d'une antenne.
• Votre antenne pointe correctement vers l'émetteur terrestre correspondant à votre zone (1).
• La connexion de votre décodeur numérique correspond au schéma figurant aux chapitres 4.1 et 4.2.

• Votre téléviseur est sous tension.

• Branchez votre décodeur sur le secteur. L'affichage situé sur la face avant du décodeur s'allume et l'écran d'accueil apparaît.

• Appuyez sur pour continuer. L'écran de configuration apparaît.

5.1 Recherche de chaînes

L'écran de configuration apparaît. La sélection pointe sur la recherche de chaînes.

• Appuyer sur ▲ pour faire défiler la page jusqu'à l'option de configuration que vous souhaitez modifier, puis appuyez sur ▶ pour accéder aux valeurs de cette option.
• Pour lancer la recherche de chaînes, appuyez sur .

Les informations suivantes sont affichées à l'écran :

• avancement de la recherche
• nombre de chaînes trouvées

Une fois la recherche terminée, un message indiquant la fin de l'opération apparaît.

• Appuyez sur . Un message d'avertissement apparaît alors.
• Pour commencer à regarder la télévision, appuyez à nouveau sur .

Pour plus d'informations sur l'utilisation de votre décodeur numérique, voir le chapitre 6.

En cas d'échec de la recherche, consultez le chapitre 5.2.

5.2 Échec de la recherche

Lorsque aucune chaîne n'a été trouvée, un message d'échec de recherche apparaît.

Avant de démarrer une nouvelle recherche

Il est recommandé d'effectuer les vérifications suivantes :

• branchements sur votre décodeur (voir le chapitre 4) ;
• qualité du signal (voir le paragraphe 7.3.3) ;
• installation de l'antenne ;
• disponibilité des chaînes dans la région correspondant à votre zone (1).

Le message d'échec de recherche s'affiche.

• Appuyez sur pour quitter cet écran et accéder au menu principal.
• Poursuivez l'installation conformément aux instructions fournies au paragraphe 7.3.2.

Remarque : si le même message d'échec apparaît à nouveau après quelques instants, consultez le chapitre 10.

(1) Afin de vérifier que vous pouvez recevoir la télévision numérique dans votre région : pour la Finlande, pour la France, consultez le site www.tdf.fr pour l'Allemagne, pour l'Italie.

5.3 Échec de recherche récurrent

Aucune chaîne n'a été trouvée, même après vérification de la qualité du signal transmis par votre antenne.

Votre antenne ne pointe pas correctement vers l'émetteur TV numérique, l'installation de votre antenne nécessite une mise à niveau ou vous vous trouvez hors de la zone de couverture et ne pouvez donc pas recevoir correctement la télévision numérique. Consultez le guide de dépannage à la fin de ce manuel utilisateur.

Pour garantir un diagnostic de qualité, faites appel à votre installateur d'antenne.

6 Utilisation de base

6.1 Mise sous tension/hors tension (veille) de votre décodeur

Votre décodeur est en mode Veille (le voyant rouge est allumé).

Pour “réveiller” votre décodeur :

• Appuyez sur l'une des touches de la télécommande suivantes : , , ou une touche numérique.
• Vous pouvez également appuyer sur le bouton (Veille) du panneau avant de l'appareil.

Vous regardez la télévision numérique (le voyant vert est allumé) ou écoutez la radio numérique (le voyant vert/orange clignote).

Pour mettre votre décodeur en veille :

• Appuyez sur la touche de mise en veille de la télécommande.
• Vous pouvez également appuyer sur le bouton (Veille) du panneau avant de l'appareil.

Comme tout appareil électrique, votre décodeur consomme de l'énergie. Afin de réduire la consommation d'énergie, il est recommandé de mettre votre décodeur en veille lorsqu'il est inutilisé. Pour garantir des économies d'énergies optimales, nous vous recommandons d'éteindre le décodeur en le débranchant du secteur si vous ne l'utilisez pas pendant une période prolongée.

6.2 Sélection du mode TV/Radio

Votre décodeur est en mode TV.

Pour basculer en mode Radio :

- Appuyez sur .

Votre décodeur est en mode Radio.

Pour basculer en mode TV :

- Appuyez sur .

TV - All 10 - BBC FOUR 31 - CBeebies 45 - BBC PARLMNT 46 - Community 701 - 701 702 - 702 703 - 703

6.3 Changement de chaîne ou de radio

6.3.1 A l'aide des touches numériques

Vous regardez la télévision numérique ou écoutez la radio numérique :

- Appuyez sur les touches numériques pour sélectionner le numéro de chaîne souhaité.

6.3.2 A l'aide de /

Vous regardez la télévision numérique ou écoutez la radio numérique :

• Appuyez sur pour sélectionner la chaîne ou radio suivante de la liste.
• Appuyez sur pour sélectionner la chaîne ou radio précédente de la liste.

6.3.3 A l'aide de (rappel dernière chaîne ou radio)

Vous regardez la télévision numérique ou écoutez la radio numérique :

- Appuyez sur pour retourner à la dernière chaîne ou radio sélectionnée.

6.3.4 A l'aide de la liste des chaînes ou des radios

Vous regardez la télévision numérique ou écoutez la radio numérique :

• Appuyez sur pour ouvrir la liste des chaînes ou des radios.
• Appuyez sur ▲ ou ▼ pour atteindre la chaîne ou radio souhaitée.
• Appuyez sur pour visualiser la chaîne ou radio sélectionnée.

6.3.5 A l'aide de vos listes de favoris

Vous regardez la télévision numérique ou écoutez la radio numérique :

• Appuyez sur pour ouvrir la liste des listes des chaînes ou radios disponibles.
• Appuyez sur ▲ ou ▼ pour atteindre la liste souhaitée.
• Appuyez sur pour activer la liste et régler votre décodeur sur la chaîne réglée lors de la dernière activation de la liste.

Remarque : les listes de favoris vides ne sont pas affichées.

6.4 Bandeau

Chaque fois que vous sélectionnez une nouvelle chaîne, un bandeau apparaît en haut de l'écran et vous renseigne sur les éléments suivants :

• numéro et nom de la chaîne en cours ;
• heures de début et de fin du programme en cours ;
• nom du programme en cours ;
• icônes pour les propriétés de la chaîne en cours (voir le tableau ci-dessous) ;
• heure ;
• temps restant avant la fin du programme en cours.

Le bandeau affiche des informations relatives au programme en cours (également appelé programme “EN COURS”).

• Appuyez sur ▶ pour afficher les informations sur le programme suivant (“SUIVANT”). Appuyez sur ◀ pour revenir au programme “EN COURS”.
• Appuyez sur ▼ pour afficher les informations relatives au programme en cours de la chaîne ou radio suivante.
• Appuyez sur ▲ pour afficher les informations relatives au programme en cours de la chaîne ou radio précédente.
• Appuyez sur pour afficher des informations détaillées sur la sélection en cours.

Vous pouvez également :

• Appuyer une fois sur pour afficher le bandeau à tout moment.
• Appuyer à nouveau sur pour afficher les informations détaillées.
• Appuyer une dernière fois sur pour fermer le bandeau.

6.5 Contrôle du volume △- / △+ / ✉

Vous regardez la télévision numérique ou écoutez la radio numérique :

• Appuyez sur <Δ-> pour réduire le volume.
• Appuyez sur <+ pour augmenter le volume.
• Appuyez sur <☒> pour couper le son, puis appuyez à nouveau sur <☒> pour le ré-activer.

Remarque : toute modification du volume est signalée par un vumètre à barres, tandis que la coupure du son l'est par une icône située dans l'angle supérieur droit de l'écran.

45 11:30-16:00 10 i | - | 14:19 BBC ParLMNT House Of Commons Minutes left: 101

45 11:30-16:00 BBC PARLMT House Of Commons Minutes left: 101 News/Current affairs Live coverage of House of commons proceedings.

Description des icônes

Télétexte disponible

Informations disponibles

Sous-titres disponibles

Autres langues audio disponibles

Piles faibles

Liste de favoris

6.6 Modification de la sélection des sous-titres

• Appuyez sur < ....>
• Appuyez sur ▼ ou ▲ pour atteindre la langue de sous-titres souhaitée.
• Appuyez sur pour confirmer votre choix. Vous pouvez également sélectionner None (Aucun) pour désactiver le sous-titrage.

6.7 Modification de la sélection de langue audio

• Appuyez sur .
• Appuyez sur ▼ ou ▲ pour atteindre la langue audio souhaitée.
• Appuyez sur pour confirmer votre choix.

6.8 Guide électronique des programmes

Vous regardez la télévision numérique ou écoutez la radio numérique :

- Appuyez sur pour ouvrir le guide des programmes.

La liste des programmes en cours (appelée “En cours/Suivant”) s'affiche.

• Appuyez sur ▶ pour consulter la liste des programmes du jour.
• Appuyez sur ▼ ou ▲ pour atteindre la chaîne ou radio souhaitée.
• Appuyez sur pour sélectionner la chaîne ou radio.

6.9 Timers

6.9.1 Programmation d'un timer lorsque vous regardez la télévision numérique

• Appuyez sur pour ouvrir la liste des timers.
• Suivez les instructions fournies au paragraphe 7.5.1.

6.9.2 Programmation d'un timer à partir du Guide

• Faites défiler l'écran jusqu'au programme pour lequel vous souhaitez créer un timer.
• Appuyez sur la touche rouge ou sur pour programmer un timer. L'écran de configuration de timer apparaît.
• Modifiez les paramètres du timer selon vos besoins. Par exemple, pour programmer un rappel, sélectionnez Rappel comme type de timer (la valeur par défaut étant Enregistrement).
• Appuyez à nouveau sur la touche rouge pour mémoriser le timer et retourner au Guide.

6.9.3 Suppression d'un timer actif

Un timer est actif et vous regardez ce que vous êtes en train d'enregistrer. Le fait que le voyant1 soit allumé en rouge et le voyant2 en vert indique qu'un enregistrement est en cours.

- Appuyez consécutivement sur “TIMER” et sur “0” pour supprimer le timer actif.

Un timer est actif et votre décodeur est en veille. Le fait que le voyant1 soit allumé en rouge et le voyant2 en orange indique qu'un enregistrement est en cours.

- Appuyez consécutivement sur “TIMER” et sur “0” pour supprimer le timer actif.

6.10 Utilisation de la touche TV/STB

Ce bouton permet de basculer des chaînes numériques de votre décodeur aux chaînes analogiques classiques de votre téléviseur. Vous regardez la télévision numérique.

• Appuyez sur pour basculer vers les chaînes analogiques de votre téléviseur.
• Appuyez une nouvelle fois sur pour revenir à la télévision numérique.

6.11 Visualisation des chaînes verrouillées

Si vous avez sélectionné une chaîne verrouillée, vous devez la déverrouiller pour pouvoir la regarder.

À l'invite, saisissez votre code personnel :

- Saisissez votre code personnel à quatre chiffres (1234 par défaut).

7 Modification des réglages de votre décodeur

Vous pouvez modifier les réglages du décodeur afin d'adapter ce dernier aux conditions de réception, à vos réglages audio/vidéo ou à d'autres préférences.

Mise en veille Aucun 30 min 1 heure 1 demi-heure

7.1 Informations générales

7.1.1 Principes de base de navigation dans les menus

- En mode TV/Radio numérique, appuyez sur

pour afficher le menu principal, y compris le Puck (curseur de navigation multidirectionnel).

Le Puck est toujours visible lorsque le menu est affiché. Il se décompose en cinq éléments :

• une boule jaune, qui indique l'élément actuellement sélectionné ;
• des curseurs ▲, ▼,◀ et ▶ verts, comportant des flèches rouges indiquant les directions proposées.

Remarque : les curseurs du Puck sont renvoyés dans la partie droite de la fenêtre de menu afin de permettre le réglage des paramètres. Les curseurs haut, bas, droit et gauche apparaissent respectivement en haut, en bas, à droite et à gauche de la fenêtre.

- Appuyez sur

pour quitter un écran de menu.

7.1.2 Modification des réglages

Par défaut, c'est le premier élément d'un menu qui est sélectionné.

• Appuyez sur ▲ ou ▼ pour faire défiler les éléments de menu et sélectionner l'élément souhaité.
• Appuyez sur ▶ pour afficher les sous-éléments correspondants à l'élément placé en surbrillance. Pour accéder à l'option souhaitée, répétez cette action autant de fois que nécessaire.

Remarque : appuyez sur pour revenir au niveau précédent d'un menu.

22 MODIFICATION DES RÉGLAGES DE VOTRE DÉCODEUR

• Utilisez ensuite les flèches pour atteindre le réglage souhaité ou saisissez une valeur à l'aide des touches numériques.
• Appuyez sur pour confirmer, si nécessaire. Vous remontez alors d'un niveau dans le menu.

Remarques :

• Pour ouvrir un élément de menu signalé par un verrou, vous devez saisir votre code personnel.
• Afin d'éviter d'endommager votre téléviseur, les messages ou menus apparaissant à l'écran sont automatiquement désactivés au bout de 20 minutes.

7.2 Préférences

• Appuyez sur pour ouvrir le menu principal.
• Appuyez sur ▼ pour déplacer la sélection sur Préférences.
• Appuyez sur ▶ pour accéder au sous-menu de Préférences.

7.2.1 Langue

Il est possible de sélectionner la langue à partir du sous-menu de Préférences. Cet élément permet de sélectionner les langues du décodeur, y compris la langue des menus et la langue audio.

• Appuyez sur ▶ pour accéder aux paramètres linguistiques.
• Faites défiler jusqu'au paramètre que vous souhaitez modifier.

Les valeurs correspondantes sont affichées dans la partie droite de l'écran.

- Appuyez sur ▶ pour accéder aux paramètres suivants :

• Audio
• Sous-titres
• Mode de sous-titrage
• Sous-titres pour les malentendants
• Menu

MENU PRINCIPAL 14:51 Timers Favoris Préférences Information Restrictions d'accès Installation Langue Pays Configuration système Sélectionnez vos préférences Fermer

MENU PRINCIPAL 14:51 Préférences Langue Audio Pays Sous-titres Configuration système Mode sous-titres Sous-titres pour malentendants Menu Sélectionnez la langue souhaitée. Fermer

MENU PRINCIPAL 14:52 Préférences Langue Pays Pays Fuseau horaire Configuration système Modification des paramètres de localisation. Fermer

7.2.2 Pays

L'élément Pays est accessible depuis le sous-menu de Préférences. Cet élément permet de sélectionner votre pays de résidence ainsi que le fuseau horaire correspondant.

• Appuyez sur ▶ pour accéder aux paramètres de localisation.
• Faites défiler le menu jusqu'au paramètre que vous souhaitez modifier.

Les valeurs correspondantes sont affichées dans la partie droite de l'écran.

- Appuyez sur ▶ pour accéder aux paramètres suivants :

• Pays
• Fuseau horaire

7.2.3 Configuration système

La configuration système est accessible depuis le sous-menu de Préférences.

- Appuyez sur ▶ pour accéder à la configuration système.

Remarque : si le contrôle parental est activé, vous devez saisir votre code personnel pour accéder aux sous-éléments correspondants de ce menu.

7.2.3.1 TV

Cet élément permet de sélectionner le format du signal de sortie pour les prises péritel “TV” et “VCR” (enregistreur).

- Faites défiler le menu jusqu'au paramètre que vous souhaitez modifier.

Les valeurs correspondantes sont affichées dans la partie droite de l'écran.

- Appuyez sur ▶ pour accéder aux valeurs disponibles suivantes :

• Sortie vidéo : RGB, CVBS-PAL, CVBS-SECAM ou Y/C. RGB correspond au réglage par défaut (recommandé).
• Sortie audio : stéréo ou mono.
• Format d'écran : sélectionnez le format d'image le mieux adapté à votre téléviseur.

Remarque : il est recommandé d'utiliser le réglage RGB pour bénéficier d'une qualité d'image optimale sur votre téléviseur. Si vous utilisez un vidéoprojecteur au lieu d'un téléviseur, nous vous recommandons d'utiliser le réglage Y/C (voir le paragraphe 4.3, qui traite des questions de branchement et d'installation).

24 MODIFICATION DES RÉGLAGES DE VOTRE DÉCODEUR

7.2.3.2 Enregistreur

Cet élément permet de sélectionner le format du signal de sortie pour la prise péritel "VCR".

• Faites défiler le menu jusqu'au paramètre que vous souhaitez modifier. Les valeurs correspondantes sont affichées dans la partie droite de l'écran.

• Appuyez sur ▶ pour accéder aux valeurs disponibles suivantes :

• Sortie vidéo : CVBS-PAL, CVBS-SECAM ou Y/C. CVBS-PAL correspond au réglage par défaut (recommandé).

• Sortie audio : stéréo ou mono.
• Easy Record : sélectionnez la méthode de contrôle la mieux adaptée à votre enregistreur. Voir le paragraphe 9.2 et le manuel utilisateur de votre enregistreur.

Remarque : si vous disposez d'un enregistreur S-Video, sélectionnez le réglage Y/C. Reportez-vous au manuel utilisateur de votre enregistreur.

MENU PRINCIPAL 14:49 Préférences > Configuration système TV Magnétoscope Sortie numérique Bandeau Volume Télécommande Sortie vidéo Sortie vidéo Easy Record Modifier la configuration système relative au magnétoscope Fermer

7.2.3.3 Bandeau

Cet élément permet de sélectionner les paramètres d'affichage du bandeau.

- Faites défiler le menu jusqu'au paramètre que vous souhaitez modifier.

Les valeurs correspondantes sont affichées dans la partie droite de l'écran.

- Appuyez sur ▶ pour accéder aux valeurs disponibles suivantes :

• Durée d'affichage
• Transparence

7.2.3.4 Volume

Cet élément permet de sélectionner le niveau sonore au démarrage.

• Appuyez sur ▶ pour accéder à la valeur du paramètre.
• Appuyez sur ▲ ou ▼ pour modifier le volume.
• Appuyez sur pour confirmer.

MENU PRINCIPAL 14:49 Préférences > Configuration système TV Magnétoscope Sortie numérique Bandeau Volume Télécommande Durée Transparence Modifier les réglages du bandeau Fermer

MENU PRINCIPAL 14:51 Préférences > Configuration système TU Magnétoscope Sortie numérique Bandeau Volume Télécommande 039 038 Modifier l'adresse de la télécommande à l'aide des touches Haut/Bas Fermer

7.2.3.5 Télécommande

Cet élément permet de définir l'adresse de la télécommande.

• Appuyez sur ▶ pour accéder aux valeurs disponibles.
• Atteignez l'identifiant que vous souhaitez sélectionner : 039 ou 038.
• appuyez sur pour confirmer votre choix.
• Suivez les instructions fournies au paragraphe 9.1.

Si vous ne respectez pas la procédure décrite au paragraphe 9.1, vous ne serez pas en mesure de piloter votre décodeur à l'aide de la télécommande.

7.3 Installation

• Appuyez sur pour ouvrir le menu principal.
• Appuyez sur ▼ pour sélectionner Installation.
• Appuyez sur ▶ pour accéder au sous-menu d'Installation.

7.3.1 Listes de chaînes

Cet élément permet de gérer vos listes de chaînes ou de radios.

- Appuyez sur ▶ pour accéder aux fonctions relatives aux listes de chaînes ou de radios.

7.3.1.1 Réorganiser les chaînes ou radios

Cette fonctionnalité permet d'installer/de désinstaller des chaînes ou radios ou de les déplacer dans la liste des chaînes ou radios installées.

• Dans un premier temps, faites défiler jusqu'à la chaîne ou radio que vous souhaitez désinstaller/installer/déplacer.
• Appuyez sur pour sélectionner la chaîne ou radio, dont le nom apparaît alors dans la zone Chaîne sélectionnée.

Pour installer une chaîne ou radio sélectionnée dans la liste des chaînes ou radios désinstallées :

- Faites défiler la page jusqu'à l'emplacement où vous souhaitez installer la chaîne ou radio.

- Appuyez sur la touche verte. La chaîne ou la radio est supprimée de la liste Chaînes ou radios désinstallées et apparaît alors dans la liste Chaînes ou radios installées.

Pour déplacer une chaîne ou radio sélectionnée dans la liste des chaînes ou radios installées :

• Faites défiler la page jusqu'à l'emplacement où vous souhaitez déplacer la chaîne ou radio.
• Appuyez sur pour confirmer.

7.3.1.2 Regarder les nouvelles chaînes TV

• Cette fonctionnalité permet de regarder les nouvelles chaînes trouvées lorsque votre décodeur était en veille.
• Appuyez sur ▶ pour regarder les nouvelles chaînes trouvées dans la partie droite de l'écran.
• Faites défiler la page jusqu'à la chaîne que vous souhaitez regarder. Le programme en cours de la chaîne sélectionnée est alors affiché.

Remarque : appuyez sur pour désinstaller la chaîne sélectionnée. Appuyez à nouveau sur pour annuler la procédure de désinstallation.

- Appuyez sur ◀ pour quitter l'écran et retourner au sous-menu de Listes de chaînes ou appuyez sur la touche bleue pour quitter le menu.

7.3.1.3 Écouter les nouvelles radios

• Cette fonctionnalité permet d'écouter les nouvelles radios trouvées lorsque votre décodeur était en veille.
• Appuyez sur ▶ pour écouter les nouvelles radios trouvées.
• Faites défiler les radios jusqu'à celle que vous souhaitez écouter.

Remarque : appuyez sur pour désinstaller la radio sélectionnée. Appuyez à nouveau sur pour annuler la procédure de désinstallation.

- Appuyez sur ◀ pour quitter l'écran et retourner au sous-menu de Listes de chaînes ou appuyez sur la touche bleue pour quitter le menu.

MENU PRINCIPAL 2:04 Installation > Liste des chaînes > Reorganiser les chaînes ou stations Chaines ou stations installées 1 - 2 - France 2 3 - France 3 4 - CAML+ 5 - France 5 6 - 7 - ARTE 8 - 9 - Chaine sélectionnée Sélectionner la chaîne ou station à permuter. Fermer

MENU PRINCIPAL 14:49 Installation > Liste des chaînes Modifier les programmes Regardez les nouvelles chaines TU. Écoutez les nouveaux émetteurs radio 1 - BBC ONE 2 - BBC TWO 7 - BBC THREE 30 - CBBC Channel 40 - BBC NEWS 24 51 - BBCI Regardez les nouvelles chaînes TU. Fermer

MENU PRINCIPAL 14:50 Installation Liste des chaînes Ajouter de nouveaux programmes. Installation des services Réinstaller toutes les chaînes Test de réception Restaurer la configuration usine Installation et gestion des services Fermer

MENU PRINCIPAL 14:51 Installation > Installation des services Ajouter de nouveaux programmes Réinstaller toutes les chaines Recherche Programmes TV trouvés Programmes radio trouvés Autres programmes trouvés. Mémoriser Ignorer Détction de nouveaux programmes Fermer

7.3.2 Installation des chaînes et radios

Cet élément permet d'installer de nouvelles chaînes et radios.

7.3.2.1 Ajouter de nouvelles chaînes ou radios

Cette fonctionnalité permet d'installer de nouvelles chaînes ou radios.

• Appuyez sur ▶ pour activer la fonctionnalité d'installation.
• Pour lancer la recherche, appuyez sur .

Remarque : appuyez à nouveau sur pour interrompre la recherche. Aucune chaîne ou radio n'est alors mémorisée.

Une fois la recherche terminée, le nombre total de chaînes et radios trouvées est affiché dans la partie droite de l'écran. Le Puck se positionne sur le bouton “Mémoriser”.

• Appuyez sur pour mémoriser les nouvelles chaînes ou radios.
• Vous pouvez également faire défiler la page jusqu'au bouton "Ignorer", puis appuyer sur pour ignorer les nouvelles chaînes ou radios.

Remarque : avant de mémoriser/ignorer les chaînes et radios trouvées, vous pouvez visualiser les résultats de la recherche en faisant défiler la page jusqu'à l'élément correspondant.

- Appuyez sur ◀ pour quitter l'écran et retourner au sous-menu de configuration des chaînes et radios ou appuyez sur la touche bleue pour quitter le menu.

7.3.2.2 Réinstaller toutes les chaînes et radios

Cette fonctionnalité permet de réinstaller toutes les chaînes et radios en supprimant les précédentes chaînes et radios.

• Appuyez sur ▶ pour activer la fonction de réinstallation. Vous êtes ensuite invité à confirmer votre souhait de réinstaller toutes les chaînes et radios.
• Appuyez sur , puis suivez la procédure indiquée ci-dessus.

7.3.3 Test de réception

Cette fonctionnalité vous aide à positionner votre antenne et à vérifier la disponibilité des signaux sur des canaux RF particuliers.

La sélection est sur Canal RF.

• Appuyez sur ▶ pour accéder à la liste des canaux RF.
• Faîtes défiler la liste jusqu'au canal que vous souhaitez sélectionner.
• Appuyez sur pour visualiser la qualité et le niveau de signal du canal sélectionné.
• Si besoin, déplacez votre antenne afin d'obtenir un signal correct. Le nom du réseau correspondant s'affiche lorsque le signal remplit les conditions de qualité requises.
• Appuyez à nouveau sur ▶ pour retourner à la liste des canaux RF disponibles et opérez comme indiqué plus haut afin de vérifier la qualité et le niveau de signal d'un autre canal RF.

Remarque : si vous ne parvenez pas à obtenir un signal de qualité suffisante, consultez le guide de dépannage.

- Appuyez sur ◀ pour quitter l'écran et retourner au sous-menu de Listes de chaînes ou appuyez sur la touche bleue pour quitter le menu.

7.3.4 Restaurer la configuration usine

Pour restaurer la configuration usine de votre décodeur, procédez comme suit :

• Appuyez sur . Vous êtes alors invité à saisir votre code PIN permanent.
• Saisissez ce code. Pour de plus amples informations sur le code PIN permanent, consultez le guide de dépannage.

Remarque : en cas de restauration de la configuration usine, vous perdez tous les réglages que vous avez effectués.

MENU PRINCIPAL 14:52 Installation Liste des chaînes Nom du réseau Installation des services Qualité du signal Test de réception Niveau de signal Restaurer la configuration usine Canal RF Test de qualité du signal Fermer

MENU PRINCIPAL 14:48 Installation Liste des chaînes Appuyer sur OK pour restaurer la configuration usine Installation des services Restaurer la configuration usine Réinitialiser la configuration usine Fermer

MENU PRINCIPAL 1449 Timers Logiciel système Favoris Préférences Information Restrictions d'accès Installation Fournit des informations sur le logiciel et sur l'installation de... Fermer

7.4 Information

- Appuyez sur ▶ pour accéder aux informations relatives au logiciel système.

Logiciel système

Cet élément permet de gérer les mises à jour du logiciel, qui sont nécessaires pour maintenir votre décodeur à jour par rapport aux dernières avancées réalisées en télévision numérique, mais aussi pour profiter de nouvelles fonctionnalités. Les mises à jour font partie des transmissions normales.

Par défaut, votre décodeur est configuré de manière à accepter automatiquement les mises à jour logicielles (recommandé). Si vous souhaitez qu'un message vous avertisse à chaque fois qu'un nouveau logiciel est disponible, suivez les instructions ci-dessous.

- Appuyez sur ▶ pour accéder aux paramètres du logiciel système.

La version matérielle/logicielle actuelle est affichée et la sélection est placée sur Toujours accepter le téléchargement.

• Déplacez le curseur sur Non si vous souhaitez qu'un message vous informe à chaque fois qu'un nouveau logiciel est disponible.
• Appuyez sur pour confirmer.
• Appuyez sur ◀ pour quitter l'écran et retourner à l'élément Logiciel système ou appuyez sur la touche bleue pour quitter le menu.

Remarque : pour effectuer la mise à jour lorsqu'un nouveau logiciel est disponible, suivez simplement les instructions à l'écran.

MENU PRINCIPAL 14:50 Timers Enregistrement/Rappel Favoris Mise en veille Préférences Information Restrictions d'accès Installation Règler et gérer les timers Fermer

7.5 Timers

- Appuyez sur ▶ pour accéder au sous-menu des Timers.

7.5.1 Enregistrement/Rappel

Cet élément permet de créer et de modifier des timers d'enregistrement et de rappel.

- Appuyez sur pour accéder à la liste des timers.

Création d'un nouveau timer :

Appuyez sur la touche verte pour créer un timer.

• Faites défiler le menu jusqu'au paramètre que vous souhaitez modifier.

• Appuyez sur ▶ pour accéder aux valeurs des paramètres.

• Type de timer

• Chaîne

• Entrer le mot de passe en cas de verrouillage : le code est nécessaire lorsque les chaînes à enregistrer sont verrouillées (désactiver le contrôle parental afin d'activer l'enregistrement de la chaîne sélectionnée).

• Jour et mois

• Heure de début
• Heure de fin
• Langue audio
  • Langue des sous-titres
• Sous-titres pour les personnes malentendantes

• Évènement : une fois, quotidien, hebdomadaire

• Appuyez sur la touche rouge pour mémoriser le timer. S'affiche alors la liste des timers, dans laquelle figure le nouveau timer.

• Appuyez sur la touche jaune pour annuler et retourner au sous-menu des timers ou appuyez sur la touche bleue pour quitter le menu.

Modification d'un timer :

• Faites défiler la liste des timers jusqu'au timer que vous souhaitez modifier.
• Appuyez sur ▶ pour accéder aux valeurs des paramètres.
• Modifiez les valeurs des paramètres selon vos besoins (procédure décrite plus haut).
• Appuyez sur la touche rouge pour mémoriser le timer. Un message vous invitant à programmer votre enregistreur apparaît.
• Appuyez sur pour poursuivre. S'affiche alors la liste des timers, dans laquelle figure le timer modifié.
• Appuyez sur la touche jaune pour annuler et retourner au sous-menu des timers ou appuyez sur la touche bleue pour quitter le menu.

MENU PRINCIPAL 14:50 Timers > Enregistrement/Rappel Type de timer Enregistrer Rappel Service 1 - BBC ONE Entrer le mot de passe en cas de verrouillage Jour & Mois 21/03 Heure de début 14:50 Heure de fin 16:50 Programmer et gérer les enregistrements Mémoriser Annuler Fermer

Suppression d'un timer :

• Faites défiler jusqu'au timer que vous souhaitez supprimer.
• Appuyez sur la touche rouge pour supprimer le timer, qui disparaît alors de la liste.

Remarque : attention, toute suppression est immédiate !

- Appuyez sur la touche jaune pour annuler et retourner au sous-menu des timers ou appuyez sur la touche bleue pour quitter le menu.

Remarque : lorsqu'un timer d'enregistrement est actif, vous ne pouvez pas zapper d'une chaîne numérique à une autre. Vous pouvez cependant basculer vers la télévision analogique à l'aide la touche et zapper entre les chaînes analogiques.

Annulation d'un timer en cours :

Voir le paragraphe 6.9.3.

MENU PRINCIPAL 14:52 Timers Enregistrement/Rappel Mise en veille Aucun 30 min 1 heure 1 demi-heure Activer ou annuler le timer de mise en veille Fermer

7.5.2 Mise en veille

Cet élément permet de programmer la mise en veille.

• Appuyez sur ▶ pour accéder aux valeurs du timer de mise en veille.
• Faites défiler l'écran jusqu'à la valeur que vous souhaitez sélectionner : entre 0 et 4 heures par paliers de 30 minutes.
• Appuyez sur pour confirmer la valeur du timer de mise en veille.
• Appuyez sur ◀ pour quitter l'écran et retourner au menu principal ou appuyez sur la touche bleue pour quitter le menu.

MENU PRINCIPAL 14:49 Timers Favoris Préférences Information Restrictions d'accès Installation Chaines TV Stations de radio Effectuer des changements dans vos programmes favoris Fermer

7.6 Liste de favoris

- Appuyez sur ▶ pour accéder au sous-menu des Favoris.

7.6.1 Chaînes TV

Cet élément permet de créer et de modifier des listes de favoris TV.

- Appuyez sur ▶ pour accéder aux paramètres de la liste de favoris.

32 MODIFICATION DES RÉGLAGES DE VOTRE DÉCODEUR

• Faites défiler l'écran jusqu'à la liste que vous souhaitez créer ou modifier.

• Appuyez sur le bouton ▶ pour accéder aux valeurs des paramètres.

• Nom : vous pouvez modifier le nom de la liste à l'aide de ◀ ou de ▶ (sélection du caractère à modifier) et de ▲ ou ▼ (défilement des caractères disponibles)

• Active : sélectionnez “Oui” pour activer la liste de favoris sélectionnée.
• Sélectionner des chaînes TV : faites défiler l'écran jusqu'aux chaînes, puis appuyez sur pour les ajouter à la liste sélectionnée.
• Ajouter toutes les chaînes ou radios : appuyez sur pour ajouter toutes les chaînes.
• Supprimer toutes les chaînes ou radios : appuyez sur pour supprimer toutes les chaînes.

- Appuyez sur ◀ pour quitter l'écran et retourner au menu principal ou appuyez sur la touche bleue pour quitter le menu.

MENU PRINCIPAL 14:50 Favoris > Chaines TU FAU 1 Hom FAU 2 Activer FAU 3 Sélection des chaînes TU FAU 4 Ajouter tous les programmes Supprimez toutes les chaînes. Modifier les programmes Paramètres de la liste favorite Fermer

7.6.2 Radios

Cet élément permet de créer et de modifier des listes de favoris radio.

• Si besoin, appuyez sur la touche pour basculer en mode radio.
• Procédez comme indiqué plus haut.

7.7 Restrictions d'accès

Cet élément permet d'activer et de modifier les restrictions d'accès.

- Appuyez sur ▶ pour accéder au paramétrage des restrictions d'accès :

- Activer la protection par code personnel : sélectionnez "Marche" pour activer les restrictions d'accès.

Remarque : si la protection par code personnel est définie sur "Arrêt", vous ne pouvez pas régler les autres paramètres de restriction d'accès.

MENU PRINCIPAL 14:50 Timers ● Activer la protection par code personnel Favoris ● Catégorie de programme Préférences ● Programmes TU Information ● Programmes Radio Restrictions d'accès ● Timers parentaux Installation ● Changer votre code personnel Réglage du contrôle d'accès à votre système ● Fermer ●

MENU PRINCIPAL 14:51 Restrictions d'accès Activer la protection par code personnel Marche Arrêt Catégorie de programme Programmes TU Programmes Radio Timers parentaux Changer votre code personnel Commuter la protection code personnel entre 'oui' ou 'non' Fermer

• Catégorie de programme : sélectionnez une catégorie de programme afin d'activer la protection par code personnel pour les programmes de catégorie supérieure. Vous pouvez également sélectionner "Aucun" pour désactiver cette option.
• Chaînes TV : faites défiler la liste, puis appuyez sur pour verrouiller l'accès à une chaîne.
• Radios : faites défiler la liste, puis appuyez sur pour verrouiller l'accès à une radio.
• Timers parentaux : appuyez sur pour visualiser les timers existants. Pour créer ou modifier des timers parentaux, procédez comme indiqué pour les autres types de timers (voir le paragraphe 7.5.1).
• Changer votre code personnel : appuyez sur ▶ pour activer les fonctionnalités de modification du code personnel, puis saisissez votre code actuel et votre nouveau code lorsque vous y êtes invité. Appuyez ensuite sur pour confirmer.

- Appuyez sur la touche bleue pour quitter.

8 Arborescence du menu

    K["Installation"] --> L["Listes de chaînes"]
    L --> M["Réorganiser les chaînes ou radios"]
    M --> N["Regarder les nouvelles chaînes TV"]
    N --> O["Écouter les nouvelles radios"]

    P["Installation des chaînes et radios"] --> Q["Ajouter de nouvelles chaînes ou radios"]
    Q --> R["Recherche Chaînes TV trouvées Radios trouvées Autres chaînes ou radios trouvées Mémoriser Ignorer"]
    Q --> S["Réinstaller toutes les chaînes ou radios"]
    S --> T["Recherche Chaînes TV trouvées Radios trouvées Autres chaînes ou radios trouvées Mémoriser Ignorer"]

    U["Test de réception"] --> V["Nom du réseau"]
    V --> W["Qualité du signal"]
    V --> X["Niveau de signal"]
    V --> Y["Canal RF"]

    Z["Restaurer la configuration usine"] --> AA["End"]

9.1 Modification des paramètres de la télécommande

En cas d'interférence entre la télécommande du décodeur Philips et vos autres appareils, vous pouvez modifier les réglages de la télécommande. Pour ce faire, vous devez modifier les réglages de votre décodeur et ceux de la télécommande.

Modification des réglages de votre décodeur :

Voir le paragraphe 7.2.3.5.

Modification des réglages de votre télécommande :

• Appuyez simultanément sur les touches 1 et 3 et maintenez-les enfoncées pendant au moins 3 secondes.
• Relâchez les deux touches simultanément.
• Dans les 60 secondes qui suivent, saisissez le nouveau réglage en fonction de la valeur de paramètre de télécommande définie pour votre décodeur :
• 5 pour le réglage secondaire (38)
• 1 pour la configuration usine par défaut (39)

Remarque : si les batteries sont retirées alors qu'une touche est enfoncée, la configuration par défaut (39) est restaurée.

9.2 Zoom sur l'enregistrement

9.2.1 Raccordement permettant l'utilisation de la fonction Prepare Record ou Record Link

Ce raccordement permet d'enregistrer automatiquement, sans qu'il soit nécessaire de programmer votre enregistreur. Avant de choisir cette méthode de raccordement :

• Consultez le manuel utilisateur de votre enregistreur et vérifiez, le cas échéant, comment la fonction “Easy Record” (enregistrement rapide) est prise en charge. La plupart des magnétoscopes et enregistreurs DVD+RW de marque Philips gèrent au moins une des deux options d’enregistrement rapide.
• Vérifiez que votre téléviseur et votre enregistreur disposent chacun de deux prises péritel.

Intégrez votre décodeur dans votre installation :

• Branchez le câble de l'antenne dans la prise "AERIAL IN" de votre décodeur numérique.
• Reliez la prise “RF OUT” de votre décodeur numérique à la prise “ANT IN” de votre enregistreur à l’aide du câble coaxial FR fourni avec votre décodeur numérique.
• Reliez la prise “ANT OUT” de votre enregistreur à l’entrée d’antenne de votre téléviseur à l’aide d’un câble coaxial RF.
• Reliez la prise péritel “TV” de votre décodeur numérique à la prise péritel “EXT1” de votre téléviseur à l’aide du câble péritel fourni avec votre décodeur numérique.

38 PARAMÈTRES AVANCÉS

• Reliez la prise péritel “VCR” de votre décodeur numérique à la prise péritel “EXT2” (parfois appelée “IN” - Entrée) de votre enregistreur à l’aide d’un câble péritel.
• Reliez la prise péritel “EXT1” de votre enregistreur (parfois appelée “OUT” - Sortie) à la prise péritel “EXT2” de votre téléviseur à l’aide d’un câble péritel.
• Branchez tous vos équipements sur le secteur, hormis votre décodeur numérique.
• Allumez votre téléviseur, puis sélectionnez une chaîne.
• Branchez votre décodeur numérique sur le secteur. Le décodeur numérique affiche alors l'écran d'accueil.
• Voir au chapitre 5 la procédure de recherche de chaînes, si cette recherche n'a pas encore été effectuée.

Remarque :

Grâce à cette configuration de connexion, vous pouvez :

• Regarder la télévision numérique tout en enregistrant un programme analogique.
• Regarder la télévision analogique tout en enregistrant un programme numérique.
• Enregistrer la chaîne numérique que vous regardez sans programmer votre enregistreur.
• Regarder un enregistrement sur votre enregistreur.

9.2.2 Configuration du décodeur numérique et de l'enregistreur

Voir le paragraphe 7.2.3.2 sur la procédure d'activation de la fonction "Easy Record" (enregistrement rapide) de votre décodeur numérique.

• Selon la marque et le modèle de votre enregistreur, vous devez définir l'option de contrôle de l'enregistreur sur "Prepare Record" ou sur "Record Link". Consultez le manuel utilisateur de votre enregistreur ou essayez ces deux options pour déterminer laquelle est la plus appropriée.
• Configurez votre enregistreur sur le mode autorisant son contrôle par le décodeur numérique.

9.2.3 Enregistrement à l'aide de la fonction de contrôle de l'enregistreur

• Votre décodeur numérique, votre téléviseur et votre enregistreur sont branchés et réglés comme indiqué en 9.2.1.
• Vous avez programmé un timer sur votre décodeur numérique.
• À l'initialisation du timer, votre enregistreur commence l'enregistrement et l'arrête à la fin du timer, tout ceci sur instruction du décodeur numérique. Il n'est plus nécessaire de programmer votre enregistreur pour enregistrer des chaînes numériques.

Remarque : certains enregistreurs doivent être en mode veille pour que l'enregistrement débute. Consultez le manuel utilisateur de votre enregistreur.

9.2.4 Problèmes durant l'enregistrement

Trois types de problèmes peuvent survenir durant l'enregistrement :

• Perte de signal d'entrée
• Panne d'alimentation
• Verrouillage de la chaîne concernée

Votre décodeur Philips peut détecter ces problèmes durant l'enregistrement et vous en avertit par la suite à l'aide d'une alerte à l'écran.

10 Guide de dépannage

Vous rencontrez des difficultés à faire fonctionner correctement votre décodeur numérique ?

Commencez par consulter les points suivants !

Problème	Origine possible	Solution
Pas d'image, pas de son et aucun voyant allumé en face avant.	Le décodeur n'est pas branché sur le secteur.	Vérifiez le raccordement au secteur et appuyez sur le bouton STANDBY (veille) à l'avant du décodeur.
Pas d'image, pas de son, mais le voyant rouge du panneau avant de l'appareil est allumé.	Votre décodeur est en veille.	Appuyez sur,,ou toute touche numérique pour mettre un terme au mode veille du décodeur.
Pas d'image, pas de son, mais le voyant gauche du panneau avant de l'appareil est allumé.	Vous regardez la télévision analogique classique.La connexion péritel vers le téléviseur présente un dysfonc-tionnement ou est débranchée.Votre téléviseur n'a pas sélectionné le bon canal AV/EXT.	Appuyez sur la touchede votre télécommande.Vérifiez le branchement péritel “TV”, en vous assurant que les câbles sont correctement enfoncés dans les prises.Essayez de sélectionner manuellement le canal AV/EXT de votre téléviseur.
Aucune réponse de la télécommande.	Un timer est en cours, le décodeur est verrouillé, les témoins de la face avant sont verts/rouges ou oranges/rouges.La polarité des piles de la télécommande n'a pas été respectée ou les piles sont épuisées.Vous ne pointez pas votre télécommande vers votre décodeur.	Appuyez consécutivement sur les touches “TIMER” et “0” pour annuler le timer et déverrouiller le décodeur.Vérifiez le niveau des batteries et remplacez-les si nécessaire, conformément aux instructions fournies précédemment dans ce manuel.Assurez-vous que vous pointez bien la télécommande vers le décodeur et non vers le téléviseur.
Vous ne trouvez pas toutes les chaînes qui, d'après vous, devraient être disponibles.	Il se peut que le signal transmis à votre antenne soit faible.Votre antenne a peut-être besoin d'être réglée ou votre émetteur local est peut-être en panne.	Procédez à un nouveau réglage de votre décodeur, en respectant les étapes du paragraphe 7.3.2 correspondantes. Si vous ne parvenez toujours pas à accéder à certaines chaînes, il peut être nécessaire de régler votre antenne.Contactez le revendeur le plus proche.
Un motif carré apparaît parfois à l'écran, votre image est “gelée” ou l'image à l'écran est bruyante.	Problème éventuel d'émission.Votre antenne a peut-être été déplacée, du fait des intempéries, par exemple.Votre antenne est mal branchée ou débranchée.	En temps normal, cette situation est temporaire et doit se corriger d'elle-même.Vérifiez la qualité du signal et réglez à nouveau votre antenne, si nécessaire.Vérifiez tous les branchements de l'antenne et assurez-vous qu'ils sont tous correctement enfoncés dans les prises.
Vous ne parvenez pas à sélectionner toutes les chaînes et les boutons P+/-ou Flèche haut/bas ne fonctionnent pas toujours.	Certaines chaînes ont été sélectionnées comme favorites et le mode Liste de favoris est activé.	Utilisez la touchepour sélectionner une autre Liste de favoris.Consultez la liste des chaînes disponibles.
Vous ne parvenez pas à accéder à une chaîne donnée, même à l'aide des boutons numériques.	Le verrou parental est actif sur cette chaîne et un message à l'écran vous demande votre code personnel.	Saisissez votre code parental pour accéder à la chaîne ou la déverrouiller.Voir le paragraphe 7.7 pour plus d'informations.
Vous avez oublié votre code personnel.		Entrez votre code PIN permanent lorsque le système vous y invite.Ceci vous permet de poursuivre mais aussi de réinitialiser le code personnel sur le code par défaut du décodeur (1234).Le code PIN permanent est 0711.Remarque: ne communiquez pas ce code afin d'éviter que vos enfants ne puissent l'utiliser.
J'ai configuré le timer, mais il n'a pas enregistré ce que je lui avais demandé.	Mauvaise configuration de l'enregistreur.	Assurez-vous que l'horloge de votre enregistreur est réglée sur la même heure que celle de votre décodeur numérique.Vous pouvez également utiliser l'une des options Easy Record (enregistrement rapide) pour contrôler automatiquement votre enregistreur (voir le paragraphe 9.2).
L'ordre de mes chaînes a été modifié.	Les chaînes ont été reclassées comme indiqué au paragraphe 7.3.1.1.	Voir cette section pour modifier une nouvelle fois l'ordre des chaînes.
La qualité d'image n'est pas aussi bonne que je l'espérais.	Si le branchement s'effectue via une prise péritel et que votre téléviseur gère le RGB, il est possible que l'un des réglages du décodeur soit incorrect.Vous avez branché la prise péritel “TV” du décodeur sur une prise péritel de votre téléviseur ne gérant pas le RGB.	Voir le paragraphe 7.2.3.1 et configurer le réglage “Sortie vidéo” sur RGB.Vérifier si la prise péritel du téléviseur prend en charge le RGB. Dans le cas contraire, consultez le manuel utilisateur de votre téléviseur afin de modifier le branchement péritel sur votre téléviseur.
Sur certaines chaînes, l'image semble avoir été étirée ou écrasée.	Le programme est probablement diffusé en mode 16/9 et les réglages du décodeur sont éventuellement incorrects.	Vérifiez le réglage de l'option “Format de l'écran” du décodeur, en suivant les informations fournies au paragraphe 7.2.3.1. Il peut également être nécessaire de vérifier les réglages de votre téléviseur s'il s'agit d'un modèle 16/9.

II Caractéristiques techniques

Ce produit est conforme aux directives européennes 95/47/EC et 2002/21/EC.

Décodage vidéo

• Compatible MPEG-2 DVB jusqu'à MP@ ML
• Débit vidéo : jusqu'à 15 Mbit/s.
• Format vidéo : 4:3 (letter box si la source est en 16:9) et 16:9
• Résolution : jusqu'à 720 x 576 pixels

Décodage audio

- MPEG couche I/II

Fonctionnement/fonctionnalités

• réception “noise-free” (sans bruit), qui a été primée pour sa qualité
• installation automatisée des chaînes et radios
• mise à jour automatique de la liste des chaînes et radios
• organisation des chaînes et radios pour une installation personnalisée (suppression, ajout, déplacement)
• sous-titres
• modes TV et radio
• 4 listes de favoris pour les chaînes TV
• 4 listes de favoris pour les radios
• réception des chaînes en clair
• guide électronique des programmes (EPG) sur 7 jours
• verrouillage parental par code personnel
• contrôle intégral par télécommande
• installation et contrôle via des menus affichés à l'écran
• timers du enregistreur gérant 10 programmes
• alarme d'échec d'enregistrement
• avertissement de début d'enregistrement
• boucle RF à gamme étendue
• mise à jour logicielle par téléchargement hertzien

Ressources système de l'application

Fréquence d'horloge du processeur : 81 Mhz.
Mémoire vive SDRAM - Mémoire vidéo CPU 8/16 Mo.
Mémoire flash 4 Mo.

Interface d'antenne hertzienne

• Entrée RF : connecteur femelle IEC 169-2
• Sortie mâle (dérivation) : connecteur mâle IEC 169-2

Réception-Démodulation

• Type de démodulation : COFDM 2K / 8K
• Réseau : MFN/SFN
• Gamme de fréquence d'entrée : VHF III et UHF IV/V
• Gamme de fréquence en boucle (MHz) : 47 - 862 MHz
• Canaux UHF 21-69

Branchements

Péritel "TV"

Sortie : CVBS, audio contrôlé D/G, RGB, commutation lente, commutation rapide, S-Video (pour projecteur LCD)

Péritel "VCR" (enregistreur)

Sortie : CBVS, audio contrôlé D/G,Y/C

CINCH Audio :

Sortie audio analogique : D/G

Interface série : RS232

Interface haut débit :

Connecteur Ethernet 10BaseT pour utilisation ultérieure

Accessoires :

• Télécommande Type RC19336001/01 ("Zappa")
• Câble péritel
• Câble coaxial FR
• Manuel utilisateur
• Carnet de garantie internationale
• Batteries : 2 x 1,5 V type AA/R06
• Cordon d'alimentation secteur

Divers

• Plage de température (°C) Fonctionnement 5 à 40
  Stockage - 10 à +70
  Alimentation secteur : 230 V \~ +/-10 % 50 Hz
• Consommation électrique : 15 W max
• Veille : 6 W max
• Poids : 0,980 kg Emballage compris 1,950 kg
• Dimensions : 258 / 42 / 155

Ce produit est conforme aux directives européennes suivantes :

Du fait des améliorations continuellement apportées au produit, les informations contenues dans ce manuel sont sujettes à modification sans préavis.

42 CARACTÉRISTIQUES TECHNIQUES
