W5 721E OX - Réfrigérateur WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

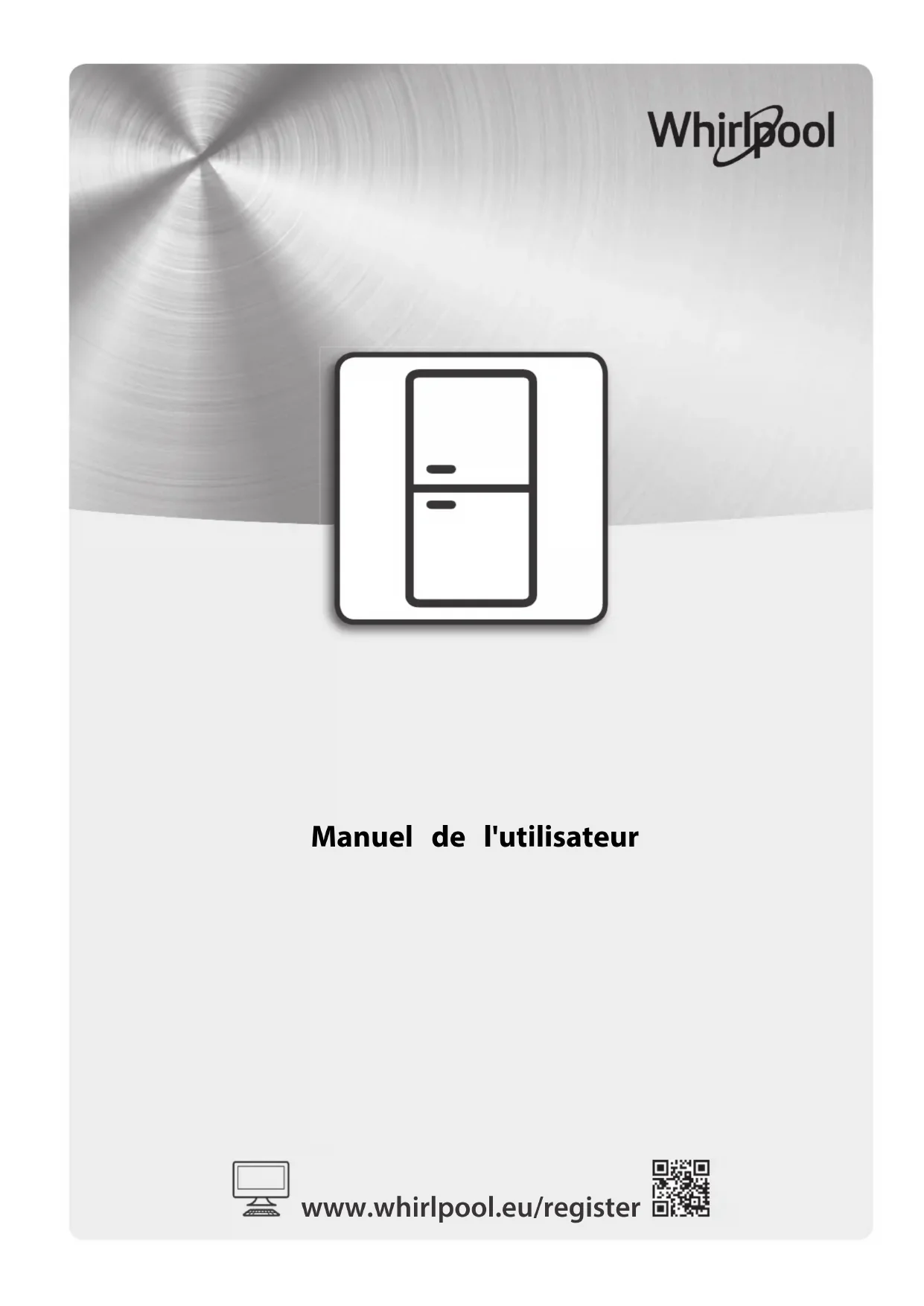

MODE D'EMPLOI W5 721E OX WHIRLPOOL

• MERCI D'AVOIR CHOISI UN PRODUIT WHIRLPOOL. Afin de recevoir une assistance plus complète, veuillez enregistrer votre appareil sur www.whirlpool.eu/register INDEX Utilisation & ; Guide d'entretien p. 2
• Description du produit p. 2
• Accessoires * p. 2
• Panneau de commande p. 3
• Étagères p. 4
• Porte p. 4
• Compartiment réfrigérateur Sans givre p. 4
• Dégivrage du compartiment congélateur p. 4
• Système antigivre p. 5
• Procédure de nettoyage de l'accessoire antigivre p. 5
• Comment utiliser l'appareil p. 6
• Première utilisation p. 6
• Compartiment du réfrigérateur et conservation des aliments p. 6
• Comment conserver des aliments frais et des boissons p. 6
• Compartiment du congélateur stockage des aliments p. 7
• Retirer le récipient du bac du congélateur p. 7
• Conseils pour la congélation et la conservation d'aliments frais p. 7
• Produits surgelés : conseils pour l'achat p. 8
• Temps de conservation pour les aliments maisons surgelés p. 8
• Bruits fonctionnels p. 8
• Tableau d'avertissements p. 9
• Recommandation si l'appareil n'est pas utilisé p. 9
• Nettoyage et entretien p. 10
• Dépannage p. 11
• Le dosage était excessif p. 12
• Guide d'installation Utilisation & ; Guide d'entretien p. 13

• Disponible uniquement sur certains modèles

Description du produit 1. Ventilateur2. Capot de ventilateur3. Panneau de commande électronique / éclairage4. Étagères5. Porte-bouteilles *6. Glacière *(meilleur pour la viande et le poisson)7. Bac à fruits et légumes8. Balcons de porte9. Plateau œufs10. Porte-bouteilles suspendus11. Joint de porte12. Système antigivre13. Compartiments de stockage14. Étagères15. Compartiment de congélation et de conservation16. Bac à glaçons17. Étagère Tuck *

PORTE-BOUTEILLESBAC À GLAÇONS SYSTÈME ANTIGIVRE ÉTAGÈRE TUCKUtilisation & ; Guide d'entretien

• Disponible uniquement sur certains modèles

1. Voyants DEL (pour afficher la température désirée ou la fonction

Refroidissement rapide)

2. Touche Refroidissement Rapide / touche Température

Réglage de la température Appuyez sur la touche Température sur le panneau de commande pour régler la température de la moins froide à la plus froide. En appuyant sur la touche Température, le réglage de la température changera de manière cyclique. Lors du premier branchement, la valeur préréglée de la température est à la position moyenne (réglage en usine). Le tableau suivant indique les valeurs préréglées de température :  temp. élevée.  temp. moy-élevée.  temp. moyenne.  temp. moy-basse.  temp. froide.  Fast cooling (Refroidissement rapide)

OFF ON Remarque : Les valeurs affichées correspondent à la température moyenne dans tout le réfrigérateur. Fast Cooling L'utilisation de la fonction Refroidissement rapide est recommandée augmenter la capacité de refroidissement des compartiments du réfrigérateur lorsque vous placez une très grande quantité d'aliments à l'intérieur. Pour activer la fonction Refroidissement rapide, appuyez sur la touche Température pendant 3 secondes sur le panneau de commande jusqu'à ce que les 3 voyants s'allument. La fonction est automatiquement désactivée après 24 heures et retourne au point de réglage précédent. La fonction peut être désactivée manuellement en appuyant sur la touche Température du panneau de commande pendant 3 secondes. Remarque : La fonction Refroidissement rapide doit également être allumée avant de placer des aliments frais à congeler dans le compartiment congélateur, afin d'optimiser la capacité de congélation. Ventilateur* Le ventilateur assure une diffusion homogène de la température à l'intérieur du produit, garantissant ainsi une meilleure conservation des aliments. Le ventilateur est activé par défaut. Pour éteindre le ventilateur, appuyer sur le bouton situé dans le coin inférieur droit du boîtier du ventilateur. Si la température ambiante excède 27 °C, ou si des gouttes d’eau sont présentes sur les clayettes en verre, le ventilateur doit impérativement être activé afin d’assurer la bonne conservation des aliments. La désactivation du ventilateur permet de réduire la consommation d’énergie. Il convient de noter que, même s'il est activé, le ventilateur ne fonctionne pas en continu. Il s'activera/désactivera en fonction de la température et/ou du niveau d'humidité à l'intérieur du réfrigérateur. Si votre appareil est équipé d'un ventilateur, celui-ci peut être doté d'un filtre antibactérien. Visitez la page du site internet ou contactez le service client pour acheter le filtre.Utilisation & ; Guide d'entretien

• Disponible uniquement sur certains modèles

Éclairage à LED Si le système d'éclairage LED ne fonctionne pas, contactez le Service Après-vente pour le remplacer. Important : L'éclairage du compartiment réfrigérateur s'allume à l'ouverture de la porte. Si la porte est laissée ouverte pendant plus de 8 minutes, l'ampoule s'éteint automatiquement.

Sens La fonction se met automatiquement en marche pour garantir des conditions optimales pour la conservation des aliments. La fonction « 6

Sense » est activée automatiquement lorsque :

• une grande quantité d'aliments est placée dans le réfrigérateur

• la porte du réfrigérateur est laissée ouverte pendant une période prolongée

• il y a eu une coupure de courant de longue durée et la température interne des compartiments est remontée à des niveaux pouvant compromettre la conservation correcte des aliments. Contrôle de l'humidité * Ouvrez le régulateur d'humidité (position B) si vous désirez conserver des aliments dans un environnement moins humide (p. ex. des fruits), ou fermez-le (position A) pour conserver les aliments dans un environnement plus humide (p. ex. des légumes). Étagère Tuck * Grâce au système de rails, cette étagère vous permet de glisser sous la partie avant, créant un espace supplémentaire pour stocker des bouteilles hautes ou des pichets. Étagères Les tablettes, rabats et paniers coulissants sont amovibles. Porte Réversibilité de la porte Remarque : Le sens d'ouverture des portes peut être modifié. Si cette opération est effectuée par le Service Après-Vente, elle n'est pas couverte par la garantie. Il est recommandé que deux personnes effectuent l'opération d'inversement du sens d'ouverture de la porte. Suivre les instructions. Compartiment réfrigérateur Sans givre Le dégivrage du compartiment réfrigérateur est entièrement automatique. La présence périodique de gouttelettes d'eau sur la paroi arrière du compartiment réfrigérateur indique qu'un dégivrage automatique est en cours. L'eau de dégivrage est automatiquement acheminée jusqu'à un orifice d'évacuation, puis est recueillie dans un récipient avant de s'évaporer. Dégivrage du compartiment congélateur Nous vous suggérons de dégivrer le congélateur une à deux fois par an, ou lorsque le volume de glace est excessif (3 mm d'épaisseur). Il est normal qu'une couche de glace se forme. Le volume de glace et sa vitesse de formation varient en fonction des conditions ambiantes et de la fréquence d'ouverture de la porte. Pour procéder au dégivrage, mettez l'appareil hors tension et videz-le. Laissez la porte du congélateur ouverte pour faire fondre la glace. Utilisez la boîte sous la partie inférieure de l'appareil pour collecter de l'eau (indiquée sur la figure). Nettoyez l'intérieur du congélateur. Rincez et séchez soigneusement. Rallumez l'appareil et introduisez-y les aliments.Utilisation & ; Guide d'entretien

Système antigivre L'accessoire STOP FROST est conçu pour recueillir une partie du givre qui se forme dans le compartiment congélateur et il est facile à retirer et nettoyer, et par conséquent réduit le temps nécessaire au dégivrage de l'intérieur du compartiment congélateur. Procédure de nettoyage de l'accessoire antigivre - Ouvrez la porte du compartiment congélateur et retirez le bac supérieur (figure 2).

- Desserrez le système ANTIGIVRE (figure 3) et enlevez-le (figure 4), en prenant soin de ne pas le faire tomber sur la tablette en verre située en- dessous. Remarque : si l’accessoire est coincé ou difficile à retirer, ne tentez pas de le retirer, mais continuez avec le dégivrage complet du compartiment congélateur. - Fermez la porte du compartiment congélateur. - Enlevez le givre sur le système en le rinçant à l'eau courante (pas chaude) (figure 5). - Laissez le système s'égoutter et séchez les pièces en plastique avec un chiffon doux. - Réinsérez le système en plaçant la partie arrière sur les saillies comme indiquées à la figure 7-A, resserrez ensuite la poignée du système sur les fermoirs du dessus (figure 7-B). - Réinsérez le bac supérieur et fermez la porte du compartiment congélateur. Il est possible de nettoyer l’accessoire ANTIGIVRE avoir à dégivrer le compartiment congélateur au complet. Le nettoyage périodique de l’accessoire ANTIGIVRE permet de réduire la nécessité de dégivrer le compartiment congélateur au complet.Utilisation & ; Guide d'entretien

Comment utiliser l'appareil Première utilisation Attendre au moins deux heures après l’installation avant de brancher l’appareil à l’alimentation électrique. Brancher le four à l’alimentation électrique démarre le fonctionnement automatiquement. Les températures idéales de stockage des aliments sont préréglées en usine. Après avoir allumé l’appareil, vous devez patienter de 4 à 6 heures pour atteindre la température de conservation appropriée pour un appareil normalement rempli. Compartiment du réfrigérateur et conservation des aliments Le compartiment réfrigérateur permet la conservation d'aliments frais et de boissons. Le compartiment réfrigérateur au complet se dégivre automatiquement. La présence occasionnelle de gouttes d'eau sur la paroi arrière interne du compartiment est un signe que le dégivrage automatique fonctionne. L'eau de dégivrage est acheminée jusqu'au drain où elle est récupérée dans un récipient avant de s'évaporer. Remarque : la température interne des deux compartiments est influencée par la température ambiante, la fréquence d’ouverture des portes, et l’endroit où l’appareil est situé. Réglez les températures en fonction de ces facteurs. dans des conditions très humides, de la condensation peut se former dans le compartiment réfrigérateur, surtout sur les tablettes en verre. Dans ce cas, il est conseillé de fermer les récipients contenant du liquide (par ex. une casserole remplie de bouillon), emballez les aliments avec une teneur en eau élevée (par ex. les légumes) et activez le ventilateur, s'il y en a un. Tous les tiroirs, les balconnets et toutes les tablettes peuvent être retiré(e)s. Aération La circulation naturelle de l'air dans le compartiment réfrigérateur conduit à des zones de températures différentes. La zone la plus froide se trouve juste au-dessus du bac à fruits et légumes et au niveau de la paroi arrière. La zone la plus chaude se trouve au niveau supérieur avant du compartiment. Une aération insuffisante conduit à une augmentation de la consommation d'énergie et à une réduction des performances de réfrigération. Comment conserver des aliments frais et des boissons Les aliments qui produisent une grande quantité de gaz éthylène (pommes, abricots, pêches, avocats, figues, prunes, bleuets, melons, fèves) et ceux qui ne réagissent pas bien à ce gaz (fruits, légumes, salades) devraient toujours être séparés ou emballés pour ne pas réduire leur durée de conservation ; par exemple, n'entreposez pas les tomates avec les kiwis ou les choux. Afin de permettre une circulation d'air suffisante, ne placez pas les aliments trop près les uns des autres. Utilisez des récipients en plastique, en métal, en aluminium, et en verre recyclable, et une pellicule autocollante pour envelopper les aliments. Pour la conservation d'une petite quantité d'aliments dans le réfrigérateur, nous vous conseillons d'utiliser les clayettes situées au-dessus du bac à fruits et légumes car cette zone est la plus froide du compartiment. Utilisez toujours des récipients fermés pour les liquides et les aliments qui pourraient laisser échapper ou absorber des odeurs, ou couvrez-les. Afin d'éviter que les bouteilles ne tombent, vous pouvez utiliser le porte-bouteilles (disponible sur certains modèles).

Légende ZONE TEMPÉRÉERecommandée pour la conservation des fruits tropicaux, conserves,boissons, œufs, suces, marinades, beurre, confitureZONE FROIDERecommandée pour conserver le fromage, lait, produits laitiers,charcuterie, yogourtFruits & ; Bac à fruits et légumesUtilisation & ; Guide d'entretien

Compartiment du congélateur stockage des aliments Le compartiment congélateur permet l'entreposage de produits surgelés (pour la période indiquée sur l'emballage) et la congélation des aliments frais. La quantité d'aliments frais pouvant être congelés en 24 heures est inscrite sur la plaque signalétique. Placer les aliments frais dans la zone de congélation du compartiment congélateur en laissant assez d’espace autour des emballages pour permettre à l’air de circuler librement. Il est conseillé de ne pas recongeler des aliments partiellement décongelés. Il est important d'emballer les aliments de façon à empêcher l'eau, l'humidité, ou la condensation de s'infiltrer. Pour avoir plus de place, le compartiment congélateur peut être utilisé sans les bacs. Assurez-vous que la porte est correctement fermée. Cubes de glace Remplir le bac à glaçons au 2/3 d’eau et le replacer dans le compartiment congélateur. N'utilisez jamais d'objets tranchants ou pointus pour enlever la glace.

(Zone froid max) Conseillé pour congeler des aliments frais/cuits.

Retirer le récipient du bac du congélateur

• Ouvrez la porte du congélateur.

• Soulevez le récipient supérieur en le tenant par les coins droit et gauche (1).

• Installez le récipient supérieur dans l'ordre inverse. Conseils pour la congélation et la conservation d'aliments frais

• Nous vous conseillons d'étiqueter et de dater tous vos produits surgelés. Le fait d'ajouter une étiquette vous aidera à identifier les aliments et à savoir à quel moment les utiliser avant que leur qualité ne se détériore. Ne recongelez pas les aliments décongelés.

• Avant la congélation, emballez et scellez les aliments frais dans : du papier aluminium, du film étirable, des sacs sous vide, des récipients en polyéthylène avec couvercle ou des récipients de congélation adaptés à la congélation d'aliments frais.

Les aliments doivent être frais et de premier choix afin de garantir une congélation optimale.

• Il est préférable de congeler les fruits et légumes frais immédiatement après leur cueillette afin de préserver leur valeur nutritive, leur consistance, leur couleur, et leur goût d'origine. Certaines viandes, notamment le gibier, doivent être suspendues avant d'être congelées.

• Toujours laisser les aliments chauds refroidir avant de les placer dans le congélateur.

• Consommez immédiatement les aliments décongelés ou partiellement décongelés. Ne recongelez pas un aliment déjà congelé à moins que vous ne l’ayez préalablement cuisiné. Une fois cuisiné, vous pouvez le recongeler.

• Ne congelez pas des bouteilles remplies de liquide.Utilisation & ; Guide d'entretien

Produits surgelés : conseils pour l'achat Lorsque vous achetez des produits surgelés :

• Veillez à ce que l'emballage ne soit pas endommagé (les produits surgelés dans un emballage endommagé peuvent s'être détériorés). Si l’emballage est gonflé ou présente des taches humides, il se peut que le produit n’ait pas été conservé dans des conditions optimales et que la décongélation ait déjà commencé.

• Lorsque vous faites vos courses, achetez les produits congelés à la fin et transportez-les dans un sac isotherme.

• Une fois à la maison, placez immédiatement les produits surgelés dans le congélateur.

• Si les aliments se sont décongelés, ne serait-ce que partiellement, ne les recongelez pas. Consommez-les dans les 24 heures.

• Évitez les variations de températures ou réduisez-les le plus possible. Respectez les dates de péremption figurant sur les emballages.

• Respectez toujours les informations de conservation sur l'emballage. Temps de conservation pour les aliments maisons surgelés Produit Temps de conservation Beurre ou margarine 6 mois Fromage 3 mois Poissons Fruits de mer 2/3 mois 1 mois Fruits (à l'exception des agrumes) 8 à 12 mois Crème glacée ou sorbet 2/3 mois Viandes Jambon - saucisse Rôtis (bœuf - porc - agneau) Biftecks ou côtelettes (bœuf - porc - agneau)

2 mois 8/12 mois 4 mois Lait, liquides frais 1 à 3 mois Volaille (poulet - dinde) 5 à 7 mois Légumes 8 à 12 mois Bruits fonctionnels Les bruits provenant de votre appareil sont tout à fait normaux. Votre appareil est en effet doté de ventilateurs et de moteurs qui contrôlent automatiquement la mise sous et hors tension. Pour réduire certains bruits fonctionnels, vous pouvez :

• Niveler l'appareil et l'installer sur une surface plane.

• Séparer et éviter le contact entre l'appareil et les meubles adjacents.

• Vérifier si les composants internes sont correctement placés.

• Vérifier si les bouteilles et récipients ne sont pas en contact les uns avec les autres. Votre appareil peut émettre les bruits de fonctionnement suivants

1. Un sifflement la première fois que vous mettez l'appareil en marche

ou après une interruption de fonctionnement prolongée.

2. Un gargouillement quand le fluide réfrigérant s'écoule dans les

3. Un grondement qui correspond au fonctionnement du compresseur.Utilisation & ; Guide d'entretien

4. Un bourdonnement lorsque le robinet d'eau ou le ventilateur se met

5. Un craquement lorsque le compresseur se met en marche.

6. Le CLIC vient du thermostat qui ajuste la fréquence de

fonctionnement du compresseur. Tableau d'avertissements Type d'avertissement Signal Cause Durcir Alarme de porte ouverte Le voyant du réfrigérateur clignote. La porte est restée ouverte plus de 5 minutes. Fermez la porte. Alarme porte ouverte. Le voyant du réfrigérateur est éteint. La porte est restée ouverte plus de 8 minutes. Fermez la porte. Dysfonctionnement. Un des voyants de température clignote. Mauvais fonctionnement de l'appareil. Contactez le Service après- vente. Recommandation si l'appareil n'est pas utilisé Si l’appareil n’est pas utilisé Débranchez l'appareil, videz-le, dégivrez-le (si nécessaire), et nettoyez-le. Laissez les portes entrouvertes pour permettre à l'air de circuler à l'intérieur des compartiments. Cela permettra d'éviter la formation de moisissure et l'apparition de mauvaises odeurs. En cas de coupure de courant Laissez les portes fermées pour garder les aliments froids le plus longtemps possible. Ne recongelez pas les aliments partiellement décongelés. En cas de coupure de courant prolongée, l'alarme de coupure de courant peut aussi s'activer (sur les produits avec système de surveillance électronique).Utilisation & ; Guide d'entretien

Nettoyage et entretien Avant d'effectuer les opérations d'entretien ou de nettoyage, débranchez l'appareil de la fiche d'alimentation secteur ou coupez l'alimentation électrique. N'utilisez jamais d'agents abrasifs. Ne nettoyez jamais les accessoires du réfrigérateur avec des liquides inflammables. N'utilisez pas d'appareil de nettoyage à la vapeur. Ne nettoyez pas les touches et l'affichage du bandeau de commande avec de l'alcool et des substances dérivées, mais avec un chiffon sec.

▶ Nettoyez régulièrement l'appareil avec un chiffon et une solution d'eau tiède et de détergent neutre spécifique au nettoyage des parois internes du réfrigérateur. ▶ Nettoyez les parois externes de l'appareil et le joint de porte avec un chiffon humide et séchez-les avec un chiffon doux. ▶ Le condensateur situé à l'arrière de l'appareil doit être nettoyé régulièrement avec un aspirateur. Important : ▶ Ne nettoyez pas les touches et l'affichage du bandeau de commande avec de l'alcool et des substances dérivées, mais avec un chiffon sec. ▶ Les tuyaux du système de réfrigération sont situés près du bac de dégivrage et peuvent devenir chauds. Nettoyez-les régulièrement avec un aspirateur. Pour assurer un débit constant et régulier de l’eau de dégivrage, nettoyez régulièrement l’intérieur du drain situé sur la paroi arrière du compartiment réfrigérateur, près du bac à fruits et légumes en utilisant l’outil fourni.Utilisation & ; Guide d'entretien

Dépannage Que faire si... Causes possibles Solutions L'appareil ne fonctionne pas. Il se peut que l’alimentation de l’appareil présente une anomalie.

• Assurez-vous que le câble électrique est connecté à une prise de courant qui fonctionne avec la bonne tension.

• Vérifiez les dispositifs de protection et fusibles du système électrique de votre domicile Il y a de l'eau dans le bac de dégivrage. Cela est tout à fait normal par temps chaud et humide. Il est même possible que le bac soit à moitié plein.

• Vérifiez que l'appareil est de niveau de façon à ce que l'eau ne déborde pas. Les bords de l'appareil, qui entrent en contact avec le joint de porte, sont chauds au toucher. Ceci est tout à fait normal. Cela est tout à fait normal par temps chaud et lorsque le compresseur est en cours de fonctionnement. L'éclairage ne fonctionne pas. Il se peut que l'ampoule ait besoin d'être remplacée. L'appareil peut être en mode Marche/Veille.

• Assurez-vous que les dispositifs de protection et fusibles du système électrique de votre installation fonctionnent correctement.

• Assurez-vous que le câble électrique est branché dans une prise qui fonctionne avec la bonne tension

• Si les voyants à LED sont endommagés, vous devez contacter le Service Après- Vente ou un distributeur agréé pour les remplacer par des voyants de même type. Le moteur semble fonctionner trop longtemps. La durée de fonctionnement du moteur dépend de plusieurs facteurs : fréquence d'ouverture de la porte, quantité d'aliments stockés, température de la pièce, réglages de température.

• Assurez-vous que les commandes de l'appareil sont correctement réglées.

• Vérifiez s'il n'y a pas trop d'aliments dans l'appareil.

• Veillez à ne pas ouvrir la porte trop souvent.

• Vérifiez que la porte est correctement fermée. La température de l'appareil est trop élevée. Plusieurs causes sont possibles (voir « Solutions »).

• › Assurez-vous que le condensateur (à l'arrière de l'appareil) est exempt de poussière et de peluches.

• Assurez-vous que la porte est correctement fermée.

• Assurez-vous que les joints de porte sont correctement installés.

• Par temps chaud ou si la pièce est chauffée, le moteur fonctionne naturellement plus longtemps.

• Si vous avez laissé la porte de l'appareil ouverte pendant un certain temps ou avez stocké une grande quantité d'aliments, le moteur fonctionne plus longtemps de façon à baisser la température à l'intérieur de l'appareil. Les portes ne s'ouvrent pas, ni ne se ferment pas correctement. Plusieurs causes sont possibles (voir « Solutions »).

• Assurez-vous que les emballages de nourritures ne bloquent pas la porte.

• Vérifiez que les pièces internes ou la fabrique à glaçons automatique sont bien positionnées.

• Vérifiez que les joints de porte ne sont pas sales ou collants.

• Vérifiez que l'appareil est de niveau.Utilisation & ; Guide d'entretien

Le dosage était excessif. LA PORTE EST VERROUILLÉE, AVEC OU SANS

1. Vérifiez en premier lieu si vous pouvez remédier au problème à l'aide des suggestions de la section DÉPANNAGE.

2. programme ne fonctionne pas.

Pour obtenir de l'aide, appelez le numéro indiqué sur le livret de garantie ou suivez les instructions sur le site web www.whirlpool.eu Lorsque vous contactez notre Service Après-vente, toujours préciser :

• une brève description du problème ;

• le type et le modèle exact de l'appareil ;

• le numéro de service (numéro après le mot Service sur la plaque signalétique). Le numéro de série est également disponible dans le livret de garantie ;

• votre adresse complète ;

• votre numéro de téléphone. Si des réparations sont nécessaires, veuillez contacter un service après-vente agréé (vous aurez ainsi la garantie que des pièces d’origines sont utilisées et que la réparation est effectuée correctement).Guide d'installation
