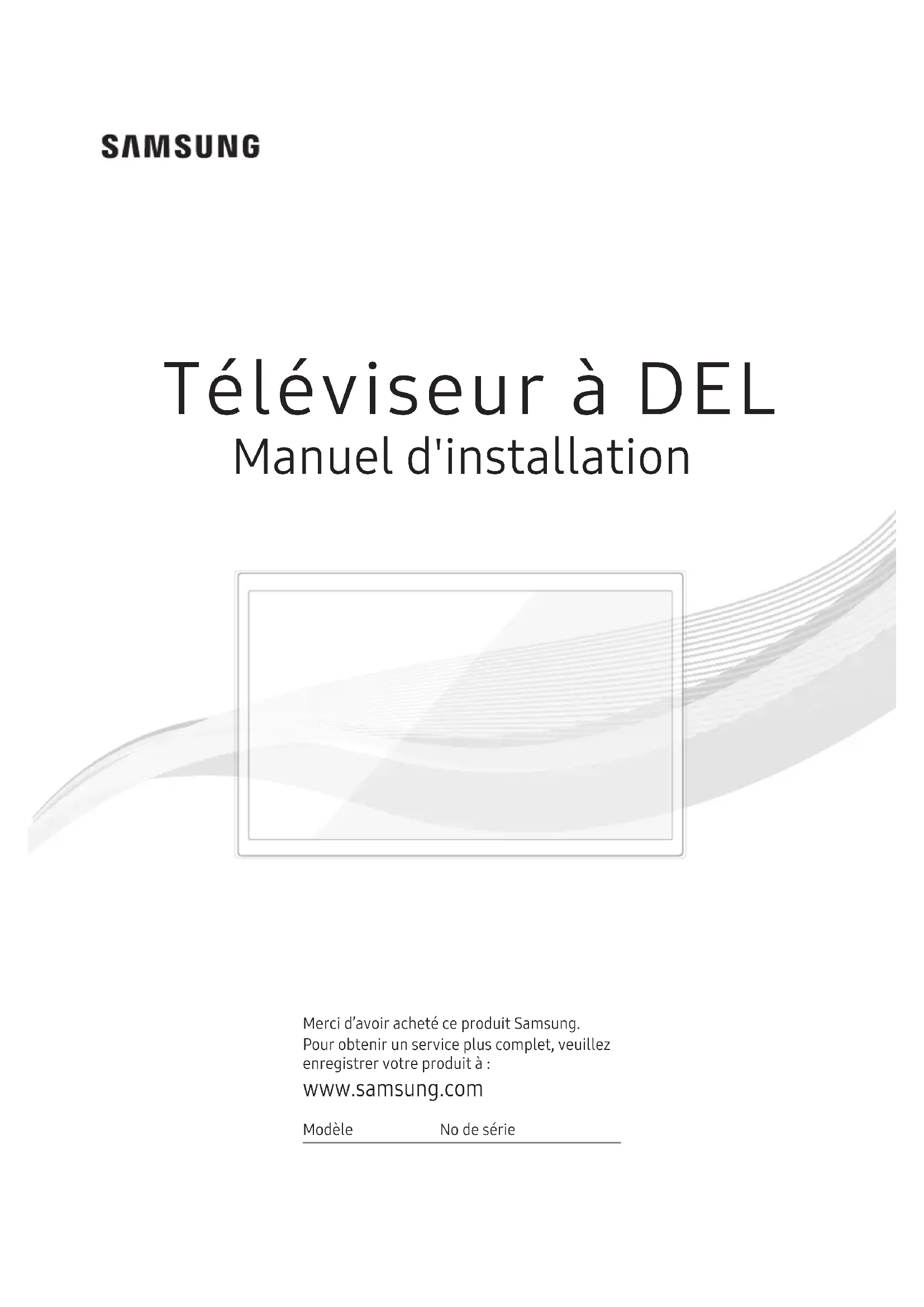

MODE D'EMPLOI HG43NJ470MFXZA SAMSUNG

Merci d’avoir acheté ce produit Samsung. Pour obtenir un service plus complet, veuillez enregistrer votre produit à: www.samsung.com Modèle No de série Téléviseur à DEL Manuel d'installation

Introduction Ce modèle de téléviseur interentreprises (B2B) et conçu pour les hôtels et d'autres entreprises du secteur de l'accueil. Il prend en charge

Modes de fonctionnement

contrôle intégral au récepteur.

d'accueil optimale. Avertissement relatif aux images xes

y Réduisez la luminosité et le contraste pour éviter l'apparition d'images rémanentes.

consulter la section appropriée du manuel pour obtenir plus de détails. S'assurer d'une ventilation adéquate

engendrées par la chute du téléviseur. Installation sur un support. Installation sur un support mural. pouces pouces pouces poucespouces pouces pouces Renseignements supplémentaires

• Français3 Sommaire Français Français y Accessoires p. 4
• y Installation du support de téléviseur DEL p. 5
• y Assemblage du support pivotant (Selon le modèle) p. 6
• y Utilisation du module de commande du téléviseur p. 8
• y Panneau de branchement p. 9
• y Utilisation de la télécommande du téléviseur p. 13
• y Connecter le téléviseur à la manette de jeux Lodgenet ou au récepteur d'un Fournisseur SI p. 15
• y Raccordement de la sortie audio à un amplicateur audio p. 17
• y Branchement du module MediaHub HD p. 18
• y Raccordement du boîtier de prises de télécommande (RJP (Remote Jack Pack)) p. 19
• y Réglage des données optionnelles de l'hôtel p. 21
• y Installation du support mural p. 44
• y Fixation du téléviseur au mur p. 45
• y Utilisation du système antivol Kensington p. 46
• y Spécications et autres renseignements p. 47
• y Dimensions Français Accessoires ✎ Assurez-vous que votre téléviseur à DEL comprend les éléments suivants. Si des éléments sont manquants, communiquez avec le détaillant. ✎ La forme et la couleur des accessoires peuvent varier selon le modèle. ✎ Les pièces du support sont énumérées dans la section «Composants du support» sur la page suivante. Liste des pièces Télécommande & 2piles AAA Cordon d’alimentation Guide de sécurité / Guide d'installation rapide (pas disponible partout) Câble de données (varie en fonction du modèle) (BN39-00865B, BN39-01011E) Ensemble de xation pour hôtel (Selon le modèle) Support porte-l (Selon le modèle) Assemblage du support porte-l5 Français Installation du support de téléviseur DEL Composants Utilisez les composants et pièces fournis pour l’installation du support. ◆ HG32NJ47*/HG40NJ47*/HG43NJ47*/HG49NJ47* p. 514

✎ Pour protéger le téléviseur, posez un tissu doux sur la table et placez le téléviseur écran vers le bas sur ce dernier. ✎ Insérez le guide du support dans la fente située sur la partie inférieure du téléviseur.

ATTENTION NE PAS UTILISER DE PRODUITS CHIMIQUESNE PAS UTILISER D’HUILE ✎ REMARQUE – Assurez-vous de bien distinguer le devant et l’arrière du support et du guide de celui-ci à l’assemblage. – Assurez-vous qu'au moins deux personnes soulèvent et déplacent le téléviseur. – Le nombre de vis peut varier en fonction du modèle.6 Français Assemblage du support pivotant (Selon le modèle) Vous pouvez xer les supports de sorte que les téléviseurs pivotent de 20 degrés, de 60 degrés ou de 90 degrés de gauche à droite à l'aide du SUPPORT PIVOTANT. Pour faire pivoter sur 20° Pour xer le support de sorte que le téléviseur pivote de 20° de gauche à droite, insérez la broche dans l'orice arrondi indiquant 20° de la base du support pivotant. Fixez ensuite le support pivotant à la base à l'aide des trois vis fournies, tel qu'illustré ci-dessous. Pour faire pivoter sur 60° Pour xer le support de sorte que le téléviseur pivote de 60° de gauche à droite, insérez la broche dans l'orice arrondi indiquant 60° de la base du support pivotant. Fixez ensuite le support pivotant à la base à l'aide des trois vis fournies, tel qu'illustré ci-dessous. Pour faire pivoter sur 90° Pour xer le support de sorte que le téléviseur pivote de 90° vers la gauche et vers la droite, retirez le support pivotant puis xez les trois vis dans la base, tel qu'illustré ci-dessous.7 Français Ensemble de xation pour hôtel Boulon court x 2 Boulon long x 2 Écrou x 2 Rondelle x 2 Boulon + écrou Dessus Bas Posez le support sur une surface plate comme le dessus d'une commode, une table ou un centre de divertissement, tel qu'indiqué.

AVERTISSEMENT: pour prévenir les blessures, vous devez solidement xer ce téléviseur au plancher, à

une table, à une commode ou autre à l'aide de l'ensemble de xation pour hôtel, tel que décrit dans les présentes directives.8 Français Utilisation du module de commande du téléviseur Le dispositif de commande en bas à droite du téléviseur vous permet de commander ce dernier sans utiliser la télécommande. : Appuyez sur cette touche pour mettre le téléviseur sous tension ou hors tension. / : Permet de changer de chaîne. / : Permet de régler le volume. : Permet d’afcher et de sélectionner les sources vidéo disponibles. Menu de commande Capteur pour la télécommande/Commande du téléviseur ✎ Si vous appuyez en premier sur la touche, le menu de contrôle s'affiche. Vous pouvez sélectionner la fonction en appuyant sur la touche du dispositif de commande du téléviseur et en maintenant la pression. ✎ La couleur et la forme du produit peuvent varier en fonction du modèle. ✎ Le dispositif de commande du téléviseur ne vous permet pas d'effectuer des commandes autres que la mettre sous tension et hors tension du téléviseur, changer de chaîne, ajuster le volume et commuter la source d'entrée. Mode veille Le téléviseur passe en mode veille lorsque vous l’éteignez et continue de consommer une petite quantité d’électricité. Par mesure de sécurité et pour réduire votre consommation électrique, ne laissez pas votre téléviseur en mode veille durant de longues périodes (par exemple lorsque vous partez en vacances). Il est conseillé de débrancher le cordon d'alimentation.9 Français Panneau de branchement NJ470/NJ477 HDMI IN 2(DVI)HDMI IN 1(ARC) (5V 0.5A)

/CLONINGAUDIOAV INAUDIOVIDEOAUDIO OUTEX-LINKANT INAIR/CABLE

GAME CONTROL DATA ✎ Assurez-vous que l'appareil et le téléviseur sont hors tension chaque fois que vous branchez un appareil externe au téléviseur. ✎ Lorsque vous branchez un appareil externe, veillez à ce que les couleurs du câble et de la borne de connexion correspondent.

HDMI IN – permet le branchement à la prise HDMI d’un appareil pourvu d’une sortie HDMI. ✎ Aucune connexion audio distincte n'est nécessaire entre deux appareils HDMI. Les prises HDMI transmettent les signaux vidéo et audio.

USB / CLONING – Connecteur pour les mises à niveau de logiciels, Media Play, etc. – Connexion pour l'entretien.10 Français

VIDEO / L-AUDIO-R – Branchez un câble VIDÉO à un appareil audio-vidéo externe approprié comme un magnétoscope, un lecteur de DVD ou un caméscope. – Branchez une extrémité des câbles audio dans la prise « L-AUDIO-R » de votre téléviseur et l'autre extrémité dans les prises de sorties audio correspondantes sur l'appareil audio-vidéo.

ANT IN ou AIR/CABLE – Le téléviseur doit recevoir un signal de l'une des sources suivantes pour afficher les chaînes correctement: – une antenne extérieure / un système de câblodistribution / un récepteur satellite – Pour utiliser la fonction «Blan» (478 models), assurez-vous de régler le mode «Blan» sur «ON» (Marche) dans le menu de configuration du mode Hôpital.

AUDIO OUT – permet le branchement aux prises d'entrée audio sur un amplificateur ou un système de cinéma maison.

EX-LINK – branchez cette prise à celle sur le boîtier de prises de télécommande (RJP). Le boîtier de prises de télécommande vous permettra de brancher aisément des appareils externes tels qu'un caméscope, un ordinateur, un lecteur DVD, etc.

DATA – Sert à prendre en charge la communication de données entre le téléviseur et le récepteur externe. – À brancher à l'aide des prises du téléviseur de type RJ-12.

– Permet de brancher la manette de jeux Lodgenet au système Lodgenet ou de prendre en charge la transmission de données entre le téléviseur et un récepteur. – Brancher à une prise de type RJ-12.11 Français Modes d'afchage Vous pouvez choisir une des résolutions standard indiquées dans la colonne Résolution. Le téléviseur se réglera automatiquement à la résolution choisie. Après avoir raccordé un ordinateur au téléviseur, réglez la résolution de l'écran pour l'afcher à l'ordinateur. La résolution optimale est 1920 x 1080 à 60 Hz. Si la résolution est réglée à une valeur différente de celles indiquées dans le tableau ci-dessous, il se peut que le téléviseur n'afche aucune image. Réglez la résolution de manière adéquate, en se reportant au guide d'utilisation de l'ordinateur ou de sa carte graphique. Il est recommandé d'avoir les résolutions présentées dans le tableau. ✎ La résolution optimale est 1366 x 768 à 60 Hz. Mode d'afchage Format d'afchage Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge des pixels (MHz) Polarité synchronisée (H / V) IBM 720 x 400 70Hz 31.469 70.087 28.322 -/+ MAC 640 x 480 67Hz 35.000 66.667 30.240 -/- 832 x 624 75Hz 49.726 74.551 57.284 -/- VESA DMT 640 x 480 60Hz 31.469 59.940 25.175 -/- 640 x 480 72Hz 37.861 72.809 31.500 -/- 640 x 480 75Hz 37.500 75.000 31.500 -/- 800 x 600 60Hz 37.879 60.317 40.000 +/+ 800 x 600 72Hz 48.077 72.188 50.000 +/+ 800 x 600 75Hz 46.875 75.000 49.500 +/+ 1024 x 768 60Hz 48.363 60.004 65.000 -/- 1024 x 768 70Hz 56.476 70.069 75.000 -/- 1024 x 768 75Hz 60.023 75.029 78.750 +/+ 1280 x 720 60Hz 45.000 60.000 74.250 +/+ 1366 x 768 60Hz 47.712 59.790 85.500 +/+12 Français ✎ La résolution optimale est 1920 x 1080 à 60 Hz. Mode d'afchage Format d'afchage Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge des pixels (MHz) Polarité synchronisée (H / V) IBM 720 x 400 70Hz 31.469 70.087 28.322 -/+ MAC 640 x 480 67Hz 35.000 66.667 30.240 -/- 832 x 624 75Hz 49.726 74.551 57.284 -/- VESA DMT 1152 x 870 75Hz 68.681 75.062 100.000 -/- 640 x 480 60Hz 31.469 59.940 25.175 -/- 640 x 480 72Hz 37.861 72.809 31.500 -/- 640 x 480 75Hz 37.500 75.000 31.500 -/- 800 x 600 60Hz 37.879 60.317 40.000 +/+ 800 x 600 72Hz 48.077 72.188 50.000 +/+ 800 x 600 75Hz 46.875 75.000 49.500 +/+ 1024 x 768 60Hz 48.363 60.004 65.000 -/- 1024 x 768 70Hz 56.476 70.069 75.000 -/- 1024 x 768 75Hz 60.023 75.029 78.750 +/+ 1152 x 864 75Hz 67.500 75.000 108.000 +/+ 1280 x 720 60Hz 45.000 60.000 74.250 +/+ 1280 x 800 60Hz 49.702 59.810 83.500 -/+ 1280 x 1024 60Hz 63.981 60.020 108.000 +/+ 1280 x 1024 75Hz 79.976 75.025 135.000 +/+ 1366 x 768 60Hz 47.712 59.790 85.500 +/+ 1440 x 900 60Hz 55.935 59.887 106.500 -/+ 1600 x 900RB 60Hz 60.000 60.000 108.000 +/+ 1680 x 1050 60Hz 65.290 59.954 146.250 -/+ 1920 x 1080 60Hz 67.500 60.000 148.500 +/+ ✎ Lorsque vous utilisez une connexion de câble HDMI/DVI, vous devez utiliser la prise HDMI IN (DVI). ✎ Le mode entrelacé n’est pas pris en charge. ✎ Le téléviseur peut ne pas fonctionner correctement si une résolution non standard est sélectionnée. ✎ Les modes séparé et composé sont pris en charge. Le SOG (Sync On Green) n'est pas pris en charge.13 Français Utilisation de la télécommande du téléviseur ✎ Cette télécommande dispose de points de braille sur les touches Power, Channel, Volume et Enter, permettant ainsi aux personnes aveugles de l'utiliser. ✎ Les noms des boutons ci-dessus peuvent être différents de ceux de l'appareil. Permet de mettre le téléviseur sous tension et hors tension. Permet d'afcher et de sélectionner les sources vidéo disponibles. Permet de retourner au canal précédent. Permet de changer de canal. Permet de voir le contenu du premier écran. Permet de quitter le menu. Appuyer pour que des renseignements sur la chaîne et le téléviseur s'afchent à l'écran. SLEEP: Permet de régler la minuterie de mise en veille. X: Permet d'activer ou de désactiver la fonction 3D. (Non disponible) CC/VD: Permet de régler la fonction de sous-titrage. Permet de couper temporairement le son. Appuyez sur cette touche pour accéder directement aux canaux. Permet de régler le volume. Afche la liste des canaux à l'écran. Afche le menu à l'écran principal. Accueil: Passer sur l'écran HOME (ACCUEIL). (pas pour le modèle HD478) Permet de sélectionner rapidement les fonctions fréquemment utilisées. Permet de retourner au menu précédent. Utilisez ces touches pour une option particulière. Sélectionnez les options de menu et modiez leur valeur. Appuyez sur cette touche pour choisir des chaînes numériques supplémentaires diffusées par la même station. Par exemple, pour sélectionner la chaîne «54-3», appuyez sur «54», puis sur «3». Utilisez ces touches en fonction des directives qui s'afchent à l'écran (pour activer une fonction, afcher un écran, etc.).14 Français Insertion des piles (piles AAA) Arrière de la télécommande ✎ Après l'insertion des piles, serrez la vis du couvercle de la pile à l'aide d'un tournevis. Installation des piles dans la télécommande (taille des piles: AAA) Faites correspondre les pôles des piles conformément au schéma situé à l'intérieur du compartiment. ✎ REMARQUE y Utilisez la télécommande à une distance maximale de 7 à 10m (23 à 33 pi) du téléviseur. y Une lumière intense peut affecter le bon fonctionnement de la télécommande. Évitez de l'utiliser près d'une source lumineuse uorescente ou une d'une enseigne au néon. y La couleur et la forme de la télécommande peuvent varier en fonction du modèle.15 Français Connecter le téléviseur à la manette de jeux Lodgenet ou au récepteur d'un Fournisseur SI NJ470/NJ477 ETH MODEM Panneau arrière du téléviseurCâble de données

1. Branchez la prise DATA du téléviseur à la prise ETH MODEM du récepteur (câble ou satellite) à l'aide du câble de

données. ✎ La prise «ETH MODEM» dans laquelle vous branchez le câble de données peut varier en fonction du type de récepteur. NJ478 GAME CONTROLDATAETH MODEM GAME CONTROLDATAPanneau arrière du téléviseurPanneau arrière du téléviseurCâble de donnéesCâble de donnéesManette de jeu

1. Branchez la manette de jeux LodgeNet au port GAME CONTROLLER DATA du téléviseur.

2. Branchez la prise GAME CONTROL DATA du téléviseur à la prise ETH MODEM du récepteur (câble ou satellite) à l'aide

du câble de données. ✎ La prise «ETH MODEM» dans laquelle vous branchez le câble de données peut varier en fonction du type de récepteur.16 Français Liste des fournisseurs SI qui offrent les câbles de données compatibles avec le téléviseur (certains câbles sont vendus séparément) y Conrmez que vous utilisez le câble de données approprié de votre fournisseur de SI. Reportez-vous au code de l'étiquette sur les câbles de données. y Communiquez avec le détaillant ou fournisseur SI le plus près de chez pour acheter le câble de données s'il n'a pas été fourni avec votre téléviseur. Vériez le code sur l'étiquette Notez l'extrémité marquée. Notez l'extrémité marquée. Fournisseur SI Code de câble Désignation des broches Remarque Samsung OCC Enseo Guest-Tek BN39-00865B

✎ Spécification d'exploitation du câble de données (RJ12): TTL17 Français Raccordement de la sortie audio à un amplicateur audio AUDIO OUT AUDIO IN

Câble stéréoscopique Panneau arrière du téléviseur Amplicateur audio

1. Branchez le port AUDIO OUT du téléviseur au port Audio In de l'amplicateur à l'aide d'un câble stéréoscopique. (câble

stéréoscopique non inclus)18 Français Branchement du module MediaHub HD Sortie vers une source externe connectée au module MediaHub HD à la réception de l'hôtel. (La disposition peut varier en fonction du modèle.)

Câble de données RS-232

EX-LINK Panneau arrière du téléviseur

1. Branchez le port du boîtier de prises de télécommande du téléviseur sur le port RS/232 du module MediaHub HD.

2. Branchez le port HDMI IN 1(ARC) ou 2(DVI) du téléviseur sur le port HDMI du module MediaHub HD.

y MediaHub HD – Le MediaHub HD est un module matériel qui possède différentes entrées audio-vidéo ((A/V, Audio, PC, HDMI et USB) et sorties correspondantes. Les sources de sortie correspondantes connectent le module MediaHub au téléviseur. Le câble RS232 assure la communication entre le module MediaHub et le téléviseur. La fonction Hot Plug & Play (Mode hôtel - Prêt à l'emploi) permet aux clients de l'hôtel de brancher une source externe sur le module MediaHub. Ce dernier communique avec le téléviseur en envoyant des messages sur les sources actives ou inactives. Le téléviseur commute vers la source externe active. – Vous devez brancher la sortie HDMI du MediaHub (réglé dans l'option d'accueil Remote Jack Pack-HDMI) dans la prise HDMI IN du téléviseur. – Branchez le téléviseur et le boîtier de prises de télécommande dans les 10 secondes après avoir mis le téléviseur sous tension. y Fonctions spéciales – Plug & Play (Prêt à l'emploi) – Détection automatique19 Français Raccordement du boîtier de prises de télécommande (RJP (Remote Jack Pack)) Branchez les prises d'entrée du téléviseur au boîtier de prises de télécommande. Le boîtier de prises de télécommande permet aux clients de brancher des sources audio et vidéo au téléviseur. (La disposition peut varier en fonction du modèle.) Arrière du boîtier de prises de télécommande EX-LINK AUDIO OUT HDMI IN 2(DVI)HDMI IN 1(ARC) (5V 0.5A) /CLONING AUDIO AV INAUDIOVIDEOAUDIO OUTEX-LINKANT INAIR/CABLEDATAUSB HDMI S-VIDEORCA AUDIO/PCRS/232 (5V 0.5A) /CLONINGDATA

EX-LINK Panneau arrière du téléviseur

1. Branchez le port AUDIO OUT (SORTIE AUDIO) du téléviseur sur le port PC/AUDIO du boîtier de prises de télécommande.

2. Branchez le port AV IN VIDEO/L-AUDIO-R du téléviseur sur le port RCA du boîtier de prises de télécommande.

3. Branchez le port HDMI IN (ENTRÉE HDMI) du téléviseur sur le port HDMI du boîtier de prises de télécommande.

4. Branchez le port EX-LINK du téléviseur au port RS/232 du boîtier de prises de télécommande.

✎ Seul le boîtier de prises de télécommande TeleAdapt TA-7610 est compatible avec ce téléviseur Samsung.20 Français y Boîtier de prises de télécommande RJP (Remote Jack Pack) : Le boîtier de prises de télécommande est un module matériel qui contient différentes entrées audio-vidéo (A/V, Audio, PC et HDMI) et sorties correspondantes. Les sources de sortie correspondantes sont connectées du boîtier de prises de télécommande au téléviseur. Le boîtier de prises de télécommande communique avec le téléviseur à l'aide du standard RS232. Le boîtier de prises de télécommande communique avec le téléviseur en envoyant des messages sur les sources actives ou inactives. – Des éléments du menu Hotel vous permettent de classer les prises du boîtier de prises de télécommande en ordre de priorité. (Voir la page 24) 1 est le niveau de priorité le plus élevé et 3 le plus bas. Lorsqu'un client branche des sources externes aux prises du boîtier de prises de télécommande, le téléviseur alternera automatiquement entre les sources selon les priorités que vous avez définies dans le menu. Exemple: AV est réglé sur 1 et HDMI sur 2. Si un client branche un appareil à la prise HDMI et ensuite un autre appareil à la prise AV, le téléviseur commutera automatiquement vers l'appareil branché à la prise AV (la prise ayant la plus haute priorité). Notez qu'un client peut également commuter des appareils manuellement en appuyant sur une touche du boîtier de prise de commandes (RJP). ✎ Lorsque vous configurez le boîtier de prises de télécommande, branchez-le sur la prise HDMI 1, 2, ou 3 ou AV. y Pour revenir aux valeurs par défaut réglées à l'usine du boîtier de prises de télécommande, appuyer simultanément sur les touches AV et HDMI et maintenir la pression durant 10 secondes. Quand les DEL de l'ensemble des touches clignotent 5 fois, la réinitialisation du boîtier de prises de télécommande a fonctionné. y Le boîtier de prises de télécommande met hors tension toute DEL allumée après 5 minutes an d'éviter l'éclairage inutile dans la chambre du client. Toutes les DEL éteintes se rallumeront lorsque l'utilisateur appuiera sur n'importe quelle touche et la minuterie de 5minutes reprendra à zéro. Si le client appuie sur une autre touche, le téléviseur commutera vers la source voulue et la DEL correspondante s'allumera. y Après la réinitialisation du boîtier de prises de télécommande ou la mise hors tension puis sous tension du téléviseur, environ 10 secondes sont nécessaires pour établir une communication entre le téléviseur et le boîtier de prises de télécommande. y Le tableau suivant vous indique la durée approximative, en secondes, pour commuter entre les sources d'entrée sur le téléviseur, en fonction de leur priorité de base ou que vous avez dénies dans le menu. ✎ Scénario 1 : Aucune source d’entrée n'est connectée. Source Pour se connecter AV 2secondes PC 0.7seconde HDMI 3.9seconde ✎ Scénario 2 : Lorsque deux éléments ou plus sont branchés au boîtier de prises de télécommande et un de ces éléments est débranché, puis rebranché. Source Déconnecter Pour se connecter Total AV 4.5seconde 2secondes 6.5seconde PC 0.7seconde 0.7seconde 1.4seconde HDMI 3.9seconde 3.9seconde 7.8seconde ✎ Exemple: si toutes les sources AV, PC et HDMI sont connectées au boîtier de prises de télécommande, la source AV a la priorité; le boîtier de prises de télécommande est en mode HDMI, lorsque le client déconnecte et reconnecte la source AV, la durée minimale requise pour commuter vers la source AV est de 6.5 secondes. y Pour lire les chiers d'un appareil audio (iPod, lecteur MP3, etc.) par le boîtier de prises de télécommande, activer le mode Musique AV. (Voir la page 24) y Le mode Musique est uniquement pris en charge par la prise AV du boîtier de prises de télécommande TA-7610. Le mode Musique par HDMI est uniquement pris en charge par le boîtier de prises de télécommande Guestlink.21 Français Réglage des données optionnelles de l'hôtel Le téléviseur offre deux menus du mode Hôtel qui vous permettent de contrôler les fonctions du téléviseur à l'hôtel: menu du mode Hors ligne et menu du mode Interactif. Les options qui diffèrent d'un menu à l'autre sont présentées ci-après. Éléments qui gurent seulement dans le menu du mode Hors-ligne : – Fournisseur SI: Désactivé / Smoovie / SSCP – menu et sous-menus du serveur REACH. Éléments qui gurent seulement dans le menu du mode Interactif: – Fournisseur SI: Samsung et autres fournisseurs. Toutes les autres options s'afchent dans les deux menus. Pour accéder aux menus, appuyez sur MUTE → 1 → 1 → 9 → ENTERE sur votre télécommande Samsung. À l'afchage du menu, suivez les instructions générales pour vous déplacer et modier les valeurs: – Pour passer d'une option du menu à l'autre, utilisez les touches fléchées vers le haut et vers le bas de la télécommande Samsung. – Appuyez sur ENTERE ou sur les touches fléchées vers la gauche ou vers la droite pour sélectionner une option du menu. Seule l'option choisie s'affiche à l'écran. – Appuyez sur la touche fléchée vers la gauche ou vers la droite pour modifier une valeur. La flèche droite augmente les valeurs numériques. La flèche gauche diminue les valeurs numériques. – Lorsque l'écran affiche une option du menu, vous pouvez afficher l'option suivante ou précédente à l'aide de la touche fléchée vers le haut ou vers le bas. – Appuyez sur la touche RETURN ou MENU pour sortir d'un élément du menu et revenir à un menu plus général ou au menu principal. – Pour quitter le menu du mode Hôtel, éteignez le téléviseur, puis rallumez-le. Toutes les modifications effectuées sont sauvegardées à l'exception de celles apportées au fournisseur SI. Concernant les modifications du fournisseur SI, vous devez éteindre le téléviseur, attendre jusqu'à ce que le voyant du mode veille brille régulièrement, débrancher le téléviseur, attendre que le voyant du mode veille s'éteigne puis rebrancher le téléviseur. Hospitality Mode Standalone System SI Vendor OFF Power On Channel Menu OSD Clock Music Mode Remote Jack Pack External Source Eco Solution Logo/Message Cloning REACH Solution Security Mode DRM Selon la région et le modèle, il se peut que certaines options de menu n'existent pas. Pour modier les menus, procédez comme suit:

1. Mettez en surbrillance l'option du menu du mode Hôtel sur le coin supérieur gauche du menu.

2. Appuyez sur la touche échée vers la gauche ou vers la droite de la télécommande Samsung. Seule l'option du menu

du mode Hôtel s'afche.

3. Appuyez sur la touche échée vers la gauche ou vers la droite pour changer l'option du mode Hôtel et passer du mode

Hors ligne au mode Interactif ou vice versa.

4. Appuyez sur la touche Return ou Menu de la télécommande. Tout le menu réapparait avec votre sélection afchée

dans le champ Mode Hôtel. ✎ Après avoir réglé les valeurs d'un téléviseur, il vous est possible de cloner ces valeurs vers un plus grand nombre de téléviseurs. Voir Clonage USB à la page 29.22 Français Éléments du menu (certaines options peuvent être différentes selon le modèle, veuillez vous reporter aux instructions du téléviseur) Pour accéder à ce menu: Appuyez sur les touches MUTE → 1 → 1 → 9 → ENTERE dans l'ordre. Pour quitter ce menu : mettez le téléviseur hors tension (ou mettez le téléviseur hors tension et débranchez le cordon d'alimentation si vous avez changé de fournisseur SI), puis de nouveau sous tension. Toutes les modications effectuées sont enregistrées. Menu Élément Valeur initiale Description Hospitality Mode Hospitality Mode Standalone (mode interactif pour les modèles 478) Sélectionner le mode Hôtel. y Mode Interactive : le téléviseur fonctionne avec un récepteur SI (câble ou satellite). y Mode Standalone: le téléviseur fonctionne de façon autonome, sans être branché à un récepteur SI. SI Vendor SI Vendor OFF (Samsung pour les modèles 478) y Mode Interactive : Samsung / OCC / MTI / Nstreams / Enseo / Cardinal / Guestek / SeaChange / MDC / Innvue y Mode Standalone : OFF / Smoovie / SSCP Power On Power On Channel Last Saved Régler les valeurs par défaut qui seront appliquées lorsque le téléviseur sera mis sous tension. y User Dened: Vous permet de régler manuellement l’option Power On Channel et le type de chaîne. Reportez-vous à l’option Power On Channel et au type de chaîne ci-dessous. y Last Saved: si vous choisissez cet élément, lors de la mise sous tension du téléviseur, la chaîne sélectionnée sera celle qui était afchée lors de la mise hors tension du téléviseur. Power On Channel Num

Lorsque vous mettez le téléviseur sous tension, il passe automatiquement à cette chaîne. Power On Channel Type

y Sélection de la bande de chaînes : AIR (bande analogique par ondes aériennes), DTV (bande numérique par ondes aériennes), CATV (bande de câble analogique), CDTV (bande de câble numérique). Power On Volume Last Saved y User Dened: Vous permet de régler manuellement l’option Power On Volume. Reportez-vous à l’option Power On Volume ci-dessous. y Last Saved: lors de la mise sous tension du téléviseur, le volume sera à la même valeur que lors de la mise hors tension du téléviseur. Power On Volume Num … Le téléviseur sera mis sous tension à ce niveau de volume en mode Hôtel hors ligne. Min Volume 0 Niveau de volume minimum que l'utilisateur peut régler en mode Hôtel hors ligne. Max Volume 100 Niveau de volume maximum que l'utilisateur peut régler en mode Hôtel hors ligne. Power On Source TV Sélectionner la source d'entrée que le téléviseur afche à la mise sous tension. Power On Option Last Option Permet déterminer l'état du téléviseur après une panne du courant ou après avoir débranché puis rebranché le téléviseur. y Last Option: permet de revenir à la dernière option de mise sous tension. Le téléviseur revient au mode Veille si celui-ci était initialement réglé. Le téléviseur se met sous tension s'il était déjà réglé sur ce mode. y Power ON: après une panne de courant, le téléviseur est mis sous tension. y Standby: Après une panne de courant, le téléviseur est mis en mode Veille.23 Français Menu Élément Valeur initiale Description Channel Channel Setup Permet d'accéder directement à certaines fonctions du menu Chaîne à partir du menu utilisateur Chaîne telles que Prog. auto., Sélection de l'antenne, etc. Channel Editor L'éditeur de chaînes vous permet de modier les numéros et les noms des chaînes mémorisées par le téléviseur. À l'aide de l'éditeur de chaînes, vous pouvez : y modier les numéros et les noms des chaînes ainsi que trier les chaînes dans l'ordre que vous voulez. y Application du mode Sourdine vidéo aux chaînes sélectionnées. La sourdine vidéo ferme l'afchage vidéo d'une chaîne et n'émet que le son, une icône de haut-parleur s'afchant alors à l'écran. L'éditeur de chaînes vous permet d'afcher aisément l'information relative aux chaînes sans avoir à afcher chacune des chaînes directement. Channel Bank Editor L'éditeur de la banque de chaînes, conjointement avec la télécommande SMOOVIE, vous permet de commander les chaînes; les clients ont accès aux chaînes en fonction de la carte bancaire installée sur leur télécommande SMOOVIE. Mixed Channel Map OFF y ON: Afche simultanément dans la liste des chaînes les chaînes diffusées par câble et les chaînes diffusées par antenne. y OFF: Afche dans la liste des chaînes les chaînes diffusées par câble ou les chaînes diffusées par antenne. (ne peut pas afcher les deux en même temps) Dynamic SI OFF y ON: vérication du numéro de chaîne numérique. (Si la fonction SI dynamique est activée, il est impossible de s'en servir pour modier les chaînes numériques dans l'éditeur de chaînes.) y OFF: pas de vérication du numéro de chaîne numérique. (Si la fonction SI dynamique est désactivée, vous pouvez modier les chaînes numériques dans l'éditeur de chaînes, mais vous ne pourrez pas effectuer de mise à jour à l'aide de nouvelles chaînes numériques.) Mychannel Activer/désactiver la fonction My Channel. Menu OSD Picture Menu Lock OFF Activer ou désactiver le menu Image. Menu Display ON y ON: le menu principal s'afche. y OFF: le menu principal ne s'afche pas. Tools Display OFF y ON: L'accès rapide aux outils s'afche. y OFF: L'accès rapide aux outils n'est pas afché. Channel Menu Display OFF y OFF: La programmation automatique n'est pas afchée. y ON: La programmation automatique s'afche. Panel Button Lock Unlock Active ou désactive le fonctionnement du panneau avant (touches locales). y Unlock: déverrouille toutes les touches du panneau. y Lock: verrouille toutes les touches du panneau. y OnlyPower: verrouille toutes les touches du panneau sauf la touche de mise sous tension. y Menu/Source: verrouille les touches des panneaux Menu et Source. Home Menu Display ON y OFF: le menu Accueil ne s'afche pas. y ON: le menu Accueil s'afche. (option non offerte pour le modèle HD478) Home Menu Editor Le menu d'accueil s'afche. (option non offerte pour le modèle HD478) Home Menu Auto Start

y ON: le menu principal démarre automatiquement. y OFF: le menu ne démarre pas automatiquement. (option non offerte pour le modèle HD478) Clock Clock Type OFF y OFF: désactiver l'horloge logicielle. y SW Clock: activer l'horloge logicielle. Local Time Manual Sélectionner la méthode de mise à jour des données de l'horloge Utilisez les données de l'horloge de la chaîne numérique pour régler l'horloge automatiquement ou la régler manuellement lorsque le téléviseur est en mode Hors ligne. Timer Type Wake Up y WakeUp: vous pouvez régler une heure particulière à laquelle le téléviseur se met automatiquement en marche. y OnOff: Le téléviseur s'arrête ou se met en marche à une heure particulière. Vous pouvez régler trois heures en même temps. Time Channel Type … Utiliser les données de l'horloge relativement à la chaîne numérique pour laquelle il faut régler l'heure Time Channel Num … Numéro de chaîne numérique.24 Français Menu Élément Valeur initiale Description Music Mode Music Mode AV OFF Permet d'écouter de la musique à partir d'un lecteur mp3/audio par le biais d'une source d'entrée AV. Lorsque l'appareil est sous tension, le son du lecteur est émis par le téléviseur, qu'il y ait un signal vidéo ou non. Permet aussi de couper le signal vidéo de façon que le téléviseur n'afche pas d'image lorsqu'un client écoute de la musique. Le rétroéclairage du téléviseur reste cependant activé. Music Mode Backlight OFF S'il est réglé à Désactivé, le rétroéclairage du téléviseur est désactivé complètement lorsqu'un client est en mode Musique. Pour économiser l'énergie, réglez-le à Désactivé. Remote Jack Pack Priority AV 1 Si la priorité du boîtier de prises de télécommande est réglée, la source correspondante est automatiquement réglée lorsqu'une prise est insérée selon la priorité du boîtier de prises de télécommande. (seulement pour le boîtier de prises de télécommande TA-7610) Priority HDMI 2 Si la priorité du boîtier de prises de télécommande est réglée, la source correspondante est automatiquement réglée lorsqu'une prise est insérée selon la priorité du boîtier de prises de télécommande. (seulement pour le boîtier de prises de télécommande TA-7610) AV Option AV Sélectionner la source AV pour le boîtier de prises de télécommande (la sélection de la source dépend du modèle). (seulement pour le boîtier de prises de télécommande TA-7610) HDMI Option HDMI 1 Permet de sélectionner la source HDMI du téléviseur qui est connectée au boîtier de prises de télécommande. (HDMI1/HDMI2/HDMI3) HDMI Music Mode OFF Pour écouter de la musique à partir d'un lecteur mp3/audio dans la source d'entrée HDMI. Une fois l'appareil allumé, le client peut entendre un son émis du lecteur par l'intermédiaire du boîtier de prises de télécommande (HDMI), et ce, qu'il y ait un signal vidéo ou non. (Cette option n'est compatible qu'avec la source de boîtier de prises de télécommande liée au client.) External Source USB Pop-up Screen Default Lorsqu'un dispositif USB est branché au téléviseur: y Default : Une fenêtre contextuelle s’afche. y Automatic: Permet d'ouvrir le menu des contenus USB automatiquement. y Disable: ni la fenêtre contextuelle ni le menu s'afchent. External Source Banner

Lorsque cette option est activée, l'information sur la source externe (bannière) est afchée sur le téléviseur lorsque vous passez d'une source externe à une autre, lorsque vous appuyez sur la touche Info ou lorsque vous mettez le téléviseur sous tension. y ON: l'information sur la source externe est afchée à l'écran. y OFF: l'information sur la source externe ne s'afche pas à l'écran. Auto Source OFF y ON: lorsqu'une source externe est branchée au téléviseur, le téléviseur identie la source puis passe automatiquement à cette source d'entrée. y OFF: la fonction Source Auto est désactivée. Anynet+ Return Source Power On Src Sélectionner la source à laquelle le téléviseur retourne si une connexion Anynet+(HDMI-CEC) est interrompue. (Cette fonction est particulièrement utile pour un boîtier de prises de télécommande Guestlink.) Pillow Speaker/ Blan Pillow Speaker/Blan mode OFF Vous pouvez ouvrir manuellement le mode «Pillow Speaker/Blan» ici y ON: «Pillow Speaker/Blan» est disponible y OFF: «Pillow Speaker/Blan» n'est pas disponible Eco Solution Energy Saving Off Règle la luminosité de l’écran an de réduire la consommation d’énergie. y OFF: désactive la fonction Économie d’énergie. y Low: règle le téléviseur au mode d’économie d’énergie bas. y Medium: règle le téléviseur au mode d’économie d’énergie moyen. y High: règle le téléviseur au mode d’économie d’énergie élevé. Logo/ Message Welcome Message OFF Permet d'afcher le message d'accueil pendant 5 secondes lorsque le téléviseur est mis sous tension. Edit Welcome Message Permet de modier le message d'accueil. Hospitality Logo OFF Active ou désactive la fonction de logo d'hôtel. Si elle est activée, le logo s'afchera quand le téléviseur sera mis sous tension, avant qu'il ait acquis le signal de la source initiale, durant la période sélectionnée à «Durée de l'afchage du logo». Hospitality Logo DL … Télécharge le logo de l'hôtel. Spécications du chier de logo de l'hôtel : y chiers BMP ou AVI uniquement. y Taille maximale du chier : BMP - 960 X 540. AVI - 30MB. y Le nom du chier doit uniquement être samsung.bmp ou samsung.avi. Logo Display Time … Durée de l'afchage du logo de l'hôtel (3, 5 ou 7 secondes).25 Français Menu Élément Description Cloning

vers le téléviseur. Setting Auto Initialize OFF

mettez le téléviseur hors tension puis sous tension, les éléments du menu latéral du

téléviseur est hors tension). y OFF

Room Number … Réglage du numéro de pièce.

Password Input Entrée du mot de passe 00000000. Password Setting … Password Reset … Réinitialiser le mot de passe à 00000000. Security Mode … Mode de sécurité Activée ou Désactivée. USB … Activer ou désactiver le mode USB. … 26 Français Menu Élément Valeur initiale Description DRM DRM Mode OFF 477 / 478 :pro:idiom Conguration de la prise en charge CAS. OFF: désactive la prise en charge CAS. LYNK DRM : permet d'activer la prise en charge S-LYNK DRM CAS uniquement. Pro:idiom : permet d'activer la prise en charge Pro:Idiom CAS uniquement. (seulement pour les modèles 477/478 et versions supérieures) LYNK DRM,PI : permet d'activer la prise en charge S-LYNK DRM CAS et Pro:Idiom CAS par le téléviseur. (seulement pour les modèles 477/478 et versions supérieures) PI AES Data 0x0000 Afche l'état actuel de Pro:Idiom AES. (seulement pour les modèles 477/478 et versions supérieures) PI AES Log OFF PI AES Log est un registre diagnostic pour Pro:Idiom AES, que nous appellerons AESD ci-après. Ces registres nous aideront à établir un diagnostic lors de la perte d'une clé PI sur le terrain, et à trouver une solution. (seulement pour les modèles 477/478 et versions supérieures) View PI AES Log … Permet d'afcher le menu Pro:Idiom AES Log (seulement pour les modèles 477/478 et versions supérieures) System Self Diagnosisfor TV Permet de vérier l'état de l'image et du son du téléviseur. y Picture Test: cette fonction vous permet de vérier les problèmes d'image. Si le problème apparait dans l'essai d'image, sélectionnez YES puis suivez les instructions à l'écran. y Sound Test: utilisez cette fonction pour vérier les problèmes de son. Si le problème apparait durant l'essai, sélectionnez YES puis suivez les instructions à l'écran. Self Diagnosis for HTV Permet de vérier l'état de Pro:Idiom et de la communication avec le récepteur SI (câble ou satellite). Utilisez cette fonction de diagnostic si vous éprouvez des problèmes avec le canal de cryptage Pro:idiom ou de communication avec le récepteur SI. Si Pro:Idiom DTV Channel Key Loss semble avoir échoué et que le canal de cryptage Pro:Idim n'a pas pu lire le contenu, vériez d'abord les systèmes de télédiffusion reliés au cryptage Pro:Idiom. Si le système de télédiffusion fonctionne correctement, communiquez avec le centre de service Samsung. Si la conguration du fournisseur SI du récepteur semble avoir échoué et que la communication avec le récepteur SI ne fonctionne pas, vériez d'abord le récepteur SI. Si le récepteur SI fonctionne correctement, communiquez avec le centre de service Samsung. SW Update Permet la mise à niveau du logiciel du téléviseur à partir d'une clé USB. Voir la page

Service Pattern OFF Permet de vérier l'état de l'image du téléviseur en afchant des modèles d'image d'essai. Appuyez sur le bouton Menu pour désactiver les modèles d'essai et quitter. ATV Cable AGC Gain Default Permet de modier le contrôle automatique de gain pour les chaînes analogiques. Ne pas modier la valeur par défaut à moins qu'un problème ne survienne. DTV OpenCable AGC Gain Default Permet de modier le contrôle automatique de gain pour les chaînes numériques. Ne pas modier la valeur par défaut à moins qu'un problème ne survienne. Sound Bar Out OFF y ON: Le son des haut-parleurs du téléviseur sera coupé. Le son sortira par la prise HDMI. Vous devez brancher la barre de son pour entendre le son. y OFF: le son sortira par les haut-parleurs du téléviseur normalement. Contact Samsung Coordonnées Samsung Standby LED ON y ON: Lorsque la DEL est en fonction, elle est allumée en rouge. y OFF: Lorsque la DEL n'est pas en fonction, elle est éteinte. TV Reset Rétablit toutes les valeurs du téléviseur à leurs réglages par défaut. ✎ REACH (Remote Enhanced Active Control for Hospitality) est un module de commande interactif professionnel qui vous permet d'effectuer des mises à jour du micrologiciel du téléviseur, de cloner des données, de modifier le classement des canaux, de fournir les contenus S-LYNK REACH et TICKER via RF DTV simultanément sur plusieurs centaines de téléviseurs de l'hôtel. Les fonctions REACH ne sont disponibles qu'en mode Hors ligne. Le serveur REACH est vendu séparément. Reportez-vous au manuel du serveur REACH fourni avec le produit pour en savoir davantage sur son fonctionnement. ✎ Le mode Sécurité est mis en évidence après qu'un mot de passe ait été saisi. Si le mode Sécurité est désactivé, les fonctions HDMI/USB/TTX vous ramèneront à la conrmation de la situation des chaînes. Si le mode sécurité est activé, les fonctions HMDI/USB/TTX tiendront compte des valeurs dans les réglages. Lorsque vous modiez les valeurs pour la Carte de canaux mixtes et SI dynamique, vous devez mettre le téléviseur hors tension, puis sous tension et ensuite aller à l'éditeur de chaînes pour conrmer la situation d'une chaîne.27 Français Utilisation du mode Sports (ou soccer) Mode Sports (ou Soccer) t ✎ MENU m → Applications → Mode Sports (ou Soccer) → ENTER E Ce mode fournit des conditions optimisées en prévision des événements sportifs. y a (Zoom): Interrompt la lecture et divise l'image en 9 parties. Sélectionnez une zone sur laquelle faire un zoom. Appuyer sde nouveau sur ce bouton pour poursuivre. ✎ Si vous mettez le téléviseur hors tension en mode Sports (ou soccer), le mode Sports (ou soccer) sera désactivé. Message d'accueil La fonction de message d'accueil sert à afcher un message personnalisé sur le téléviseur à toutes les fois que vous le mettez sous tension. – Les réglages du message sont faits à partir du menu d'options Hôtel. – Réglez le message d'accueil sur ON pour afficher le message lorsque le téléviseur est mis sous tension. Welcome Message OFF Edit Welcome Message Hospitality Logo OFF Hospitality Logo DL ... Logo Display Time ... – Vous pouvez définir un message d'accueil contenant jusqu'à 25 caractères et modifier le menu des services de l'hôtel. – Le message d'accueil prend en charge les caractères suivants: ✎ des majuscules pour les lettres de A à Z. – Le message peut être modifié à l'aide des touches de déplacement, de couleur et de la touche Enter de la télécommande dans l'option OSD « Modifier le message d'accueil» (voir l'illustration ci-dessous). Move Enter Return

Déplacer à gaucheDéplacer à droiteCase videTerminé W E L C O M E T O O U R H O T E L _ Modication du message d'accueil

Les instructions générales concernant les touches de déplacement et la modication des lettres à l'écran «Modier le message d'accueil» sont présentées ci-après: – Appuyez sur la touche a de la télécommande pour passer à gauche du message. – Appuyez sur la touche b pour passer à droite. – Après avoir choisi une position dans le message, utilisez les touches fléchées de votre télécommande pour sélectionner une lettre de l'alphabet situé au-dessous du message. – Appuyez sur Enter pour placer une lettre dans la position choisie. – Appuyez sur la touche { pour effacer une lettre dans une position ou insérez une espace. – Pour sortir du menu, appuyez sur la touche Return (Retour) ou }.28 Français Logo de l'hôtel La fonction du logo de l'hôtel permet d'afcher l'image de l'hôtel lorsque le téléviseur est mis sous tension. – Les réglages du logo de l'hôtel se trouvent dans les menus du mode Hôtel. – Les options des menus Téléchargement du logo et Affichage du logo sont activées lorsque vous activez l'option Logo de l'hôtel. – Si une image du logo est mémorisée et que l'option du logo de l'hôtel est activée, le logo s'affiche à la mise sous tension du téléviseur. – Le logo de l'hôtel ne s'affiche pas lorsque l'option du logo de l'hôtel est désactivée, et ce même si l'image du logo a été téléchargée dans le téléviseur. Hospitality Mode Standalone System SI Vendor OFF Power On Channel Menu OSD Clock Music Mode Remote Jack Pack External Source Eco Solution Logo/Message Cloning REACH Solution DRM

Welcome Message ... Edit Welcome Message ... Edit Welcome Message OFF Hospitality Logo DL ... Logo Display Time ... Selon la région et le modèle, il se peut que certaines options de menu n'existent pas. y Logo de l'hôtel – Cette option vous permet de choisir d'afficher ou non l'image du logo de l'hôtel. – La valeur par défaut est OFF. – Peut être réglé sur OFF ou ON. – Si le logo est réglé sur ON, les options des menus Téléchargement du logo et Durée de l'affichage du logo deviennent accessibles. y Téléchargement du logo de l'hôtel – Cette option vous permet de télécharger l'image du logo dans la mémoire du téléviseur à partir d'un dispositif USB. – Le message d'attente s'affiche lorsque l'image est copiée dans le téléviseur. – Le message «Terminé» s'affiche lorsque l'opération de copie s'est effectuée avec succès. – Le mot «Échec» s'affiche lorsque l'opération de copie a échoué. – Le message «Aucune clé USB» s'affiche lorsqu'aucune clé USB n'est branchée. – Le message No File s'affiche s'il n'y a aucun fichier à copier sur un dispositif USB ou si le fichier n'a pas le bon format (seuls les fichiers BMP et AVI sont pris en charge). Si le message « Aucun fichier » s'affiche alors que votre dispositif USB contient un fichier du logo, vérifiez le format du fichier. y Format de chier du logo – Le téléviseur prend en charge les formats BMP et AVI uniquement. – Le nom du fichier doit être samsung.pmp ou samsung.avi. – La résolution maximale pour le format BMP est 960 x 540. – La taille de fichier maximale pour le format AVI est 30 Mo. – Le téléviseur ne modifie pas le format ou l'échelle de l'image. Codec vidéo: H.264 /MPEG-4 /MPEG2 Débit binaire: inférieur à 10Mbsp Fréquence de trames: 24~30 Résolution : 640*480 | 1920*1080 – Le téléviseur ne modifie pas le format ou l'échelle de l'image.29 Français Clonage USB La fonction de clonage USB vous permet de télécharger des paramètres congurés par l'utilisateur (Image, Son, Entrée, Chaîne, Conguration et Conguration de l'hôtel) d'un téléviseur à un dispositif USB, puis de télécharger les paramètres du dispositif USB vers d'autres téléviseurs. Ceci vous permet de créer un chier de réglages standards et le transférer à tous les téléviseur de votre établissement. y Clonage du téléviseur vers le dispositif USB: Permet de copier des paramètres de menu mémorisés d'un téléviseur vers un dispositif USB.

1. Insérez un dispositif USB dans le port USB à l'arrière du téléviseur.

2. Entrez dans le menu des options de l'hôtel en appuyant sur les

touches suivantes dans l'ordre. MUTE → 1 → 1 → 9 → ENTERE

3. Appuyez sur la touche ▲ ou ▼ pour sélectionner Clonage du

téléviseur vers une clé USB, puis appuyez sur la touche ENTERE.

4. Lorsque le message Clonage du dispositif USB vers le téléviseur

s'afche. Appuyez sur la touche ENTERE

5. Le téléviseur afche un des messages suivants :

y En cours: copie de données vers le dispositif USB. y Terminé: l'opération de copie s'est effectuée avec succès. y Échec: l'opération de copie a échoué. y Pas d'USB: aucun dispositif USB n'est connecté. Le chier cloné portera l'étiquette T-NT17LAKUCB. ✎ Les valeurs clonées sont celles qui figurent dans le menu latéral du client (luminosité, taille de l'image, contraste, etc.) et le menu latéral de l'hôtel. (5V 0.5A) / CLONING USB Clone TV to USB Clone USB to TV Setting Auto Initialize OFF y Clonage du dispositif USB vers le téléviseur: permet de copier des paramètres de menu mémorisés d'un dispositif USB vers un téléviseur. ✎ Raccourci: mettez le téléviseur hors tension, insérez le dispositif USB, mettez le téléviseur sous tension puis appuyez sur la touche ENTERE durant 5secondes. Pour cloner les données vers le téléviseur à l'aide du menu de l'hôtel, procédez comme suit:

1. Mettez le téléviseur hors tension.

2. Insérez le dispositif USB dans le port USB à l'arrière du téléviseur.

3. Mettez le téléviseur sous tension.

4. Entrez dans le menu interactif en appuyant sur les touches

suivantes dans l'ordre. MUTE → 1 → 1 → 9 → ENTERE

5. Appuyez sur la touche ▲ ou ▼ pour sélectionner «Clone USB

to TV» (Clonage du dispositif USB vers le téléviseur), puis sur ENTERE.

6. Le message Clonage du dispositif USB vers le téléviseur s'afche.

Appuyez sur la touche ENTERE

7. Le téléviseur afche un des messages suivants :

Clone TV to USB Clone USB to TV Setting Auto Initialize OFF y En cours: copie de données vers le téléviseur. y Terminé: l'opération de copie s'est effectuée avec succès. y Échec: l'opération de copie a échoué. y Pas d'USB: aucun dispositif USB n'est connecté. y Aucun chier: Il n'y a aucun chier à copier vers le dispositif USB. Si vous voyez le message «Aucun chier», vériez le dossier sur votre dispositif USB. Le nom du dossier doit être T-NT17LAKUCB. ✎ Les tableaux contenant les paramètres clonés dans les menus Interactif et Hôtel hors ligne sont présentés à la page suivante.30 Français Paramètres clonés dans le menu Hôtel Élément du menu Prise en charge du clonage Hospitality Mode Yes SI Vendor Yes Power On Channel Yes Power On Channel Num Yes Power On Channel Type Yes Power On Volume Yes Power On Volume Num Yes Min Volume Yes Max Volume Yes Power On Source Yes Power On Option Yes Channel Setup No Channel Editor No Mixed Channel Map No Dynamic SI No Picture Menu Lock Yes Menu Display Yes Tools Display Yes Channel Menu Display Yes Panel Button Lock Yes Home Menu Display Yes Home Menu Editor Yes Home Menu Auto Start Yes Clock Type Yes Local Time Yes Timer Type Yes Time Channel Type Yes Time Channel Num Yes Music Mode AV Yes Music Mode Backlight Yes Priority AV Yes Priority HDMI Yes AV Option Yes HDMI Option Yes HDMI Music Mode Yes USB Pop-up Screen Yes External Source Banner Yes Auto source Yes Anynet+Return Source Yes Energy saving Yes31 Français Élément du menu Prise en charge du clonage Welcome Message Yes Edit Welcome Message Yes Hospitality Logo No Hospitality Logo DL Yes Logo Display Time Yes Clone TV to USB Yes Clone USB to TV Yes Setting Auto Initialize Yes REACH 3.0 Yes REACH Channel Yes Group ID No IPG Room Type No Ticker Yes REACH Update Time Yes REACH Update Immediate Yes Room Number Yes REACH Server Version Yes Password Input Yes Password Setting No Password Reset Yes Security Mode Yes USB Yes HDMI Yes DRM Mode No PI AES Data No PI AES Log Yes View PI AES Log No Self Diagnosis for TV No Self Diagnosis for HTV No SW Update No Service Pattern Yes ATV Cable AGC Gain Yes DTV Open Cable AGC Gain Yes Sound Bar Out Yes Contact Samsung No Standby LED Yes TV reset No32 Français Télécommande multi-codes La télécommande multi-codes est une télécommande spécialement conçue pour contrôler plusieurs téléviseurs. Cette fonction est utile lorsqu'il y a plusieurs téléviseurs dans un lieu. Il est possible de contrôler jusqu'à 10 téléviseurs sans qu'il y ait de conit, chacun ayant un code ID différent, avec une seule télécommande. Les numéros d'ID sont afchés sur chaque menu à l'écran des téléviseurs. Le code ID initial de chaque téléviseur est 0. – Il est possible d'initialiser et de réinitialiser le code ID en mode Télévision analogique ou en mode PC. (non disponible dans le mode Numérique.) – Il est possible d'établir le code ID à un chiffre entre 0 et 9. – Pour définir le code ID du téléviseur, suivez les étapes ci-après:

1. Orientez la télécommande vers le téléviseur, puis appuyez simultanément sur les touches MUTE (SOURDINE)

et RETURN (RETOUR) de la télécommande durant plus de 7seconde. Lorsque vous relâchez les touches, le téléviseur afche l'ID actuel au milieu de l'écran et le message «Remote control code is set to x» (Le code de la télécommande est déni sur x) s'afche. Si vous voulez le modier, entrez le chiffre en question.»

2. Appuyez sur le numéro de la télécommande que vous voulez attribuer au téléviseur. Le téléviseur afche le

message suivant: «Le code de la télécommande a été remplacé par x.» ✎ Le téléviseur affichera le menu à l'écran jusqu'à ce que vous appuyiez sur la touche EXIT. Voir l'exemple ci-dessous. Le code de la télécommande est réglé à 0. Si vous voulez le modier, entrez le chiffre en question. Exemple : si vous voyez le message ci-dessous et si vous appuyez sur la touche 1, le téléviseur et la télécommande auront le code ID 1. Le téléviseur afche alors le message suivant: «Le code de la télécommande a été remplacé par 1.» Le téléviseur peut uniquement être commandé par une télécommande dont le code ID est le même, soit 1. – Pour réinitialiser le code ID, maintenez enfoncées simultanément les touches MUTE et EXIT durant plus de 7seconde. Lorsque vous relâchez la pression, les codes ID du téléviseur et de la télécommande seront fixés à «0». Le message «Le code de la télécommande est fixé à 0» s'affiche.33 Français Conguration de l’initialisation automatique Lorsque vous clonez des paramètres d'un téléviseur à un autre, vous clonez les paramètres du menu latéral à la fois du client et de l'hôtel : Image, Son, Entrée, Chaîne, Conguration et Conguration de l'hôtel. Ainsi, vous avez la possibilité d'attribuer des paramètres standards aux valeurs de tous les menus des téléviseurs de l'hôtel. Si vous permettez aux clients d'accéder aux menus latéraux (par exemple le menu Image), ils peuvent modier les paramètres des menus en question; ceux-ci ne sont plus standard. Si vous réglez la fonction Conguration de l’initialisation automatique, le téléviseur rétablit automatiquement (initialise) toutes les valeurs du menu latéral du client aux valeurs standards clonées lorsque vous allumez et rallumez le téléviseur. Notez que la fonction Conguration de l’initialisation automatique n'est possible que pour les valeurs clonées du menu latéral du client. Les réglages qui n'ont pas été clonés sont ignorés. Le tableau ci-dessous contient la liste des paramètres qui sont rétablis aux valeurs clonées lorsque vous activez la fonction Conguration de l’initialisation automatique. Menu Élément du menu Menu Élément du menu Picture Menu Picture Mode Sound Menu Sound Mode Backlight Sound Effect Contrast Equalizer Brightness Speaker Settings Sharpness Speaker Select Color Auto Volume Tint (G/R) TV Installation Type Picture Size Reset Sound Picture Size System Menu Menu Language Position Time PIP Clock Advanced Settings Sleep Timer Dynamic Contrast Wake-up Timer Black Tone Eco Solution Flesh Tone Energy Saving RGB Only Mode Eco Sensor (only for 40" and above models) Color Space No Signal Power Off White Balance Auto Power Off Gamma Auto Protection Time Motion Lighting Change PIN Picture Option General Color Tone Game Mode Digital Clean View Boot Logo MPEG Noise Filter Anynet+ (HDMI-CEC) HDMI Black Level Anynet+ (HDMI-CEC) Film Mode Auto Turn Off Picture Off Reset Picture34 Français Mode hôtel - prêt à l’emploi La fonction Mode hôtel - prêt à l’emploi effectue automatiquement la conguration du mode Hôtel, le réglage du pays, le réglage de l'horloge et du mode d'image lorsque le téléviseur est allumé pour la première fois. Elle s'exécute automatiquement aussi lorsque le téléviseur est allumé pour la première fois suite à une réinitialisation de service.

Sélectionnez la langue Appuyez sur la touche de mise hors tension pour sortir du menu. Terminez la conguration et utilisez votre téléviseur si vous sélectionnez le mode TV commercial avant. Si vous choisissez de rétablir les paramètres par défaut du téléviseur, toutes les valeurs seront rétablies sur les valeurs par défaut, et le téléviseur afchera le menu Plug & Play (Prêt à l'emploi) pour les hôpitaux. Allez au premier écran prêt à l'emploi d'hôpital illustré ci-dessous. Region Settings NONE

Default Default TV Reset Si vous choisissez Cloning Mode Si vous choisissez Standalone (Autonome) ou Interactive (Interactif) Effectuez la copie des réglages et passez à l'étape suivante. Si vous choisissez le menu LYNK REACH Si vous sélectionnez Factory Menu Si vous sélectionnez la conguration de base du téléviseur ou le mode TV commerial35 Français ◆ Réglages relatifs à la région – Mis en surbrillance initialement : US Vous pouvez sélectionner la région que vous souhaitez et passez ensuite à l'étape suivante. ◆ La conguration de base du téléviseur – Mis en surbrillance initialement : La configuration de base du téléviseur Démarrez la configuration de base pour utiliser votre téléviseur. – Si vous sélectionnez le mode clonage Copiez les réglages du système à partir d'une clé USB flash ou du serveur sur votre téléviseur. Assurez-vous qu'une clé USB flash est branchée avant d'essayer de copier les réglages du système. – Si vous sélectionnez le menu des valeurs par défaut Terminez la configuration et allez directement aux valeurs réglées par défaut, que vous devez désactiver et activer pour démarrer le téléviseur – Si vous sélectionnez le mode TV commercial Démarrez la configuration de base pour utiliser votre téléviseur dans un environnement commercial ◆ Afchage de sélection de la langue des menus – Si vous sélectionnez la configuration Hors ligne à partir de l'option «Sélectionner mode téléviseur hôpital», l'option «Sélectionner la langue du menu» s'affiche. – Mis en surbrillance initialement : Français – Durée de l’affichage : le délai OSD et l'utilisation de l'écran sont les mêmes que ceux des téléviseurs que Samsung offre aux consommateurs. – Si vous appuyez sur la touche Enter, l'option «Mode image» s'affiche. ◆ Congurez l'afchage de votre téléviseur – Mis en surbrillance initialement : Standard. – Le téléviseur affiche le Mode Image et vous pouvez choisir les modes Dynamique ou Image standard. ◆ La fonction Programmation automatique démarre. – Si vous appuyez sur la touche Enter, le téléviseur recherche automatiquement les chaînes. – Une fois la recherche automatique de chaînes terminée, appuyez sur la touche suivante pour continuer. ◆ Réglez le mode Horloge, H. d'été et Fuseau hor. – Mis en surbrillance initialement : Clock Mode : Auto, DST: Off, TimeZone: Eastern – Si le téléviseur a été réglé sur les chaînes de diffusion numériques et que ces dernières transmettent de l'information sur la date et l'heure, réglez le mode Clock Mode à Auto. La date et l'heure seront réglées automatiquement par le téléviseur. – Si le téléviseur n'est pas réglé sur les chaînes de diffusion numériques, réglez le Clock Mode à Manual, et ensuite réglez manuellement la date et l'heure. – Mettez le mode DST à On ou Off pour appliquer ou non l'heure avancée. – Sélectionnez le fuseau horaire sur la carte qui s'affiche.36 Français Procédure de mise à niveau du logiciel à partir d'un dispositif USB Samsung pourrait mettre à votre disposition des mises à niveau du logiciel pour votre téléviseur. Veuillez appeler la ligne de soutien technique hôtelier Samsung indiquée à la dernière page pour obtenir des renseignements sur le téléchargement des dernières versions et la mise à niveau du logiciel à l'aide d'une clé USB qu'il faut brancher au port USB du téléviseur. Au moment de la mise à niveau du logiciel, les réglages vidéo et audio que vous avez effectués seront remplacés par les réglages par défaut (du fabricant). Nous vous recommandons de cloner les paramètres de l'hôtel an de pouvoir les rétablir facilement après la mise à niveau. Pour la mise à niveau du logiciel du téléviseur, suivez les étapes ci-après:

1. Insérez une clé USB contenant la mise à niveau du logiciel dans le port USB

situé sur le côté du téléviseur.

2. Appuyez sur la touche MENU pour afcher le menu.

Appuyez sur la touche ▲ ou ▼ pour sélectionner Support technique, puis appuyez sur la touche ENTERE.

3. Appuyez sur la touche ▲ ou ▼ pour sélectionner SW Upgrade (Mettre à

niveau le logiciel) puis appuyez sur la touche ENTERE. Le message Recherche du dispositif USB par balayage. Le message Cela peut durer plus d'une minute. s'afche.

4. Le message «Mettre à niveau la version XXXX en passant à la version

XXXX? Le système sera réinitialisé après la mise à niveau.» s'afche. Appuyez sur la touche ◄ ou ► pour sélectionner OK, puis appuyez sur la touche ENTERE. (5V 0.5A) / CLONING USB Veillez à ne pas interrompre l'alimentation ou retirer le lecteur USB pendant que la procédure de mise à niveau est en cours. Le téléviseur se mettra hors tension et redémarrera automatiquement une fois la mise à niveau terminée. Veuillez vérier la version du logiciel une fois que la mise à niveau est terminée.37 Français Barre de son y Les barres de son Samsung et les téléviseurs d'hôtel – La fonction ARC est prise en charge par les barres de son Samsung et les téléviseurs d'hôtel en HDMI 1.4. Les clients peuvent écouter le son du téléviseur par l'entremise d'une barre de son Samsung compatible si vous la branchez à un téléviseur d'hôtel compatible à l'aide d'un câble HDMI. – L'élément associé à la sortie vers une barre de son du menu Hôtel vous permet de décider la façon dont le son sera émis lorsque le téléviseur sera mis sous tension. – Si l'option de sortie par la barre de son est activée, le son sort automatiquement par la barre de son dès que le téléviseur est mis sous tension. – Si la sortie de la barre de son est sur Arrêt, le son du téléviseur sort automatiquement du haut-parleur du téléviseur seulement lorsqu'il est sous tension. – Les modèles prenant en charge la fonction ARC sont présentés ci-après. y Barres de son: HW-E350/E450/E550 HW-F350/F355/FM35/F450/FM45/FM45C/F550/F551/FM55/FM55C/F750/F751 y Réglage de la barre de son au mode Hôtel

1. Réglez les options du menu Hôtel aux valeurs suivantes :

– Option Hotel (Hôtel) > External Device (Appareil externe) > Sound Bar Out (Sortie de le barre de son) = On (Marche). – Option Hotel (Hôtel) > Power On (Activer) > Power On Volume (Activer le volume) = User Defined (Défini par l'utilisateur). – Option Hotel (Hôtel) > Power On (Activer) > Power On Volume Num (Activer la valeur du volume) > Définir sur supérieur à0. – Option Hotel (Hôtel) > Power On (Activer) > Max Volume (Volume maximum) > Définir sur supérieur à0.

2. Raccordez la prise HDMI OUT (SORTIE HDMI) de la barre de son à la prise HDMI (prenant en charge ARC) du

téléviseur d'hôtel au moyen d'un câble HDMI. 3. Une fois la barre de son branchée sur le téléviseur d'hôtel, lors de la mise sous tension du téléviseur, la barre de son détecte automatiquement le téléviseur et passe automatiquement en mode Hôtel. Caractéristiques des fonctions de la barre de son en mode Hôtel : y La fonction Alimentation Marche\Arrêt est synchronisé avec le téléviseur y Valeurs par défaut HDMI_CEC réglées sur Marche y Fonctions seulement par le port de sortie « HDMI OUT » y Désactive la touche «Input mode» en mode VFD pour éviter tout changement imprévu de la source audio. y Obtient les réglages ajustables Alimentation Marche et Volume maximum dans l'option de menu Hôtel du téléviseur. Les valeurs des options Volume à la mise sous tension et Volume maximal de la barre de son sont toutefois réduites à la moitié des valeurs des options Volume à la mise sous tension et Volume maximal réglées dans le menu Hôtel du téléviseur. Exemple : si la valeur du volume à la mise sous tension est de 20 et la valeur du volume maximal est de 90 pour le téléviseur, la valeur du volume à la mise sous tension sera de 10 et la valeur du volume maximal sera de 45 pour la barre de son.38 Français Éditeur de la banque de chaînes (Programmation Smoovie seulement) L'éditeur de la banque de chaînes utilisé conjointement avec la télécommande SMOOVIE permet de contrôler l'accès des clients aux chaînes. L'éditeur de la banque de chaînes offre trois banques de chaînes et permet de sélectionner les chaînes qui seront accessibles à partir de chacune des banques. Des cartes correspondant aux banques de l'éditeur de la banque de chaînes peuvent être installées dans la télécommande SMOOVIE. La télécommande donne alors accès uniquement aux chaînes appartenant à la banque de chaînes correspondant à la carte installée. Par conséquent, les chaînes accessibles au client varient en fonction de la carte installée dans la télécommande SMOOVIE. Conguration de l'éditeur de la banque de chaîne en mode Hors ligne

1. Appuyez sur les touches MUTE → 1 → 1 → 9 → ENTERE de la télécommande pour passer au menu Hotel Standalone

2. Allez sur SI vendor, puis sélectionnez: « Smoovie »

3. Cherchez l'option de menu «Channel».

4. Entrez le mode « Channel Bank Editor ».

5. Modier la banque de chaînes. Un exemple est donné ci-dessous.

a. Bank1 (canal gratuit) : Sélectionnez les chaînes qui sont accessibles lorsque la télécommande fonctionne sans carte. b. Bank2 (carte familiale - verte) : Sélectionnez les chaînes qui sont accessibles lorsque la télécommande fonctionne avec la CARTE VERTE. c. Bank3 (carte adultes - rouge) : Sélectionnez les chaînes qui sont accessibles lorsque la télécommande fonctionne avec la CARTE ROUGE.39 Français Renseignements sur les télécommandes SMOOVIE Channel Bank Editor 3 ----- (Air)Registered4 ----- (Air)6 ----- (Air)9-1 ----- (Air)11 ----- (Air) Bank1 (0)Bank2 (0)Bank3 (0) 13 ----- (Air)14 ----- (Air)15 ----- (Air)28 ----- (Air)63-1 SY5000Select ReturnDeselect All Items On ColumnSelect All Items On Column y Si vous sélectionnez SMOOVIE comme fournisseur SI, vous devez utiliser des télécommandes SMOOVIE dans votre établissement. y Les clients avec une télécommande n'ayant pas de carte ne peuvent voir que les chaînes de la banque 1 (Bank 1). y Les clients utilisant les touches numériques de la télécommande pour changer de chaîne n'ont accès qu'aux chaînes de la banque 1 (Bank 1). y Les clients ayant installé une carte verte ou rouge dans la télécommande doivent utiliser les touches de èches (Haut/ Bas) pour changer de chaîne. y Le programme ou la liste des chaînes ne contient que les chaînes de la banque 1 (Bank 1). Marche à suivre pour la conguration de Smoovie Étape Conguration Smoovie TV (air ou câble) Seules les options air ou câble sont utilisées Seules les options air ou câble sont utilisées Le téléviseur se met en marche en mode Hôtel - prêt à l'emploi Si vous avez terminé dans le mode Hôtel - prêt à l'emploi&

Passez à travers toutes les étapes de la conguration prêt à l'emploi (y compris le réglage automatique air ou câble) Ouvrez le menu Hôtel

Suite à la conguration prêt à l'emploi, le menu Hôtel s'afche Sélectionnez le type de canal - ATV ou ADTV pour Air - CATV ou CDTV pour Câble

Sélectionnez le type de canal - ATV ou ADTV pour Air - CATV ou CDTV pour Câble Sélectionnez Programmation Smoovie dans le menu Hôtel

Sélectionnez Programmation Smoovie dans le menu Hôtel Sélectionnez Conguration des canaux

Sélectionnez Conguration des canaux(Cette étape peut être ignorée) Sélectionnez « Air » ou « Câble » pour exécuter le réglage automatique

Sélectionnez « Air » ou « Câble » pour exécuter le réglage automatique (Cette étape peut être ignorée) Dénition des chaînes dans l'éditeur de la banque de chaînes

Dénition des chaînes dans l'éditeur de la banque de chaînes Après avoir mis le téléviseur hors tension et sous tension, il est prêt à être utilisé par les clients

Après avoir mis le téléviseur hors tension et sous tension, il est prêt à être utilisé par les clients40 Français Éditeur de chaînes L'éditeur de chaînes vous permet de modier les numéros et les noms des chaînes mémorisées par le téléviseur. À l'aide de l'éditeur de chaînes, vous pouvez : – modifier les numéros et les noms des chaînes ainsi que trier les chaînes dans l'ordre que vous voulez. – Application du mode Sourdine vidéo aux chaînes sélectionnées. La sourdine vidéo ferme l'affichage vidéo d'une chaîne et n'émet que le son, une icône de haut-parleur s'affichant alors à l'écran. L'éditeur de chaînes vous permet d'afcher aisément l'information relative aux chaînes sans avoir à afcher chacune des chaînes directement. Hospitality Mode Standalone System SI Vendor OFF Power On Channel Menu OSD Clock Music Mode Remote Jack Pack External Source Eco Solution Logo/Message Cloning REACH Solution DRM

Channel Editor Selon la région et le modèle, il se peut que certaines options de menu n'existent pas. Étapes générales pour l'utilisation de l'éditeur de canaux en mode Hors ligne Étape Description générale 1 Ouvrez l'option « Éditeur de chaînes » à partir du menu Hotel. 2 Ouvrez l'option « Éditeur de canaux » à partir du menu Hôtel. 3 Sur une feuille de papier, compilez une liste des canaux que vous voulez avoir dans l'ordre voulu. 4 Changez l'ordre des canaux et modiez les noms en appuyant sur la touche TOOLS à partir de la liste que vous avez compilée. 5 Appuyez sur la touche EXIT ou RETURN pour sortir. <Reportez-vous aux pages 41 à 43 pour obtenir une description détaillée du fonctionnement de l'éditeur de canaux.>41 Français La gure ci-dessous vous donne un exemple de ce qui s'afche à l'écran lors de l'utilisation de l'éditeur de canaux. 30 ----- (Air) 22 ----- (Air) 81 ----- (Cable) 72 ----- (Cable) HDMI2/DVI

50-2 CH 50.2 50-4 CH 50.4 27 ----- (Air) 73 ----- (Cable) HDMI1 HDMI3 50-1 CH 50.1 20-2 50-3 CH 50.3 51-1 KUSI-HD y a Indique une chaîne analogique. y Les chaînes sans a sont des chaînes numériques. ✎ Si SI dynamique est activité dans le menu des options d'accueil, l'Éditeur de chaînes n'affichera aucune chaîne numérique. Vous devez désactiver l'option SI dynamique avant de pouvoir appliquer l'Éditeur de chaînes aux chaînes numériques. y Le guide apparaissant dans le bas du menu Éditeur de canaux vous donne les touches de la télécommande sur lesquelles vous devez appuyer pour utiliser les fonctions de l'éditeur de canaux.

À l'aide des touches échées Haut ou Bas de la télécommande, mettez en surbrillance la chaîne à modier. – Pour modifier plus d'une chaîne, déplacez la surbrillance sur la chaîne, puis appuyez sur la touche ENTERE. Une coche apparaîtra dans la case à cocher située à côté de la chaîne. Répétez ces étapes pour chacune des chaînes que vous voulez modifier.

Pour supprimer la chaînes ou les chaînes que vous avez sélectionnées de la liste des chaînes, appuyez sur la touche rouge de la télécommande. – Pour supprimer simultanément deux chaînes ou plus, sélectionnez plusieurs chaînes à l'étape 1, puis appuyez sur la touche rouge de la télécommande. ✎ Si vous souhaitez supprimer les chaînes brouillées, vous devez suivre la procédure suivante: option Hotel (Hôtel) > Channel (Chaîne) > Channel Setup (Configuration de chaîne) > Channel Settings (Paramètres de chaîne) > Clear Scrambled Channel (Effacer les chaînes brouillées).

Appuyez sur la touche verte de la télécommande pour sélectionner toutes les chaînes.

Pour appliquer le mode Sourdine vidéo, appuyez sur la touche jaune de la télécommande. – Pour appliquer le mode Sourdine vidéo simultanément deux chaînes ou plus, sélectionnez plusieurs chaines à l'étape 1, puis appuyez sur la touche jaune de la télécommande.

Pour afcher les informations sur une chaîne, appuyez sur la touche INFO de la télécommande.

Appuyez sur la touche TOOLS de la télécommande pour renommer une chaîne ou pour changer son numéro. Fonctions de l'éditeur de canaux et touches de la télécommande a Rouge (Supprimer): Permet de supprimer une chaîne dans la liste des chaînes. b Vert (Sélectionner tout): Permet de sélectionner toutes les chaînes en une seule fois. { Jaune (Activer/Désactiver la sourdine pour la vidéo): Vous pouvez régler l'option Activer/Désactiver la sourdine pour la vidéo. U (Page): Permet de passer à la page précédente ou suivante. ` (Information): Permet d’afcher les détails concernant la chaîne sélectionnée. T (Outils): Permet d'afcher le menu d'options. R (Retour): Permet de revenir à l'étape précédente ou de quitter.42 Français Le menu suivant s'afche lorsque vous appuyez sur la touche TOOLS.

y Modier le numéro de canal Utilisez la fonction Modier le numéro pour changer le numéro de la chaîne que vous avez sélectionnée. Suivez les étapes suivantes pour changer un numéro de canal :

1. Choisissez une chaîne dans l'écran de modication d'un canal.

2. Appuyez sur la touche TOOLS de la télécommande.

3. Sélectionnez l'option Modier le numéro dans le menu Tools (Outils).

4. Utilisez la touche Haut ou Bas pour changer le numéro de la chaîne.

5. Sélectionnez OK lorsque vous avez terminé, puis appuyez sur la touche

ENTERE. ✎ Lorsque vous modifiez le numéro d'un canal, l'information sur la chaîne n'est pas mise à jour automatiquement. Modier le numéro de canal ABC HD_ U Adjust E Space R Return

y Renommer une chaîne Utilisez la fonction Renommer un canal pour changer le nom de la chaîne que vous avez sélectionnée. Pour changer le nom d'une chaîne, procédez comme suit :

1. Choisissez une chaîne dans l'écran de modication d'un canal.

2. Appuyez sur la touche TOOLS de la télécommande.

3. Sélectionnez l'option Renommer un canal dans le menu Tools (Outils).

4. À l'aide du clavier afché à l'écran, entrez le nouveau nom. Utilisez les

touches échées de votre télécommande pour sélectionner une lettre ou un chiffre puis appuyez sur la touche Enter. Répétez pour chacune des lettres ou chiffres que vous voulez sélectionner.

5. Une fois terminé, sélectionnez Terminé en bas de l'écran, puis appuyez sur

la touche ENTERE. Renommer une chaîne Saisissez le nom de CH4 (Longeur maximale: 24) ABC HD_ a Delete { Space R Return Terminé Annuler a b c d e f 1 2 3 g h i j k l 4 5 6 m n o p q r 7 8 9 s t u v w x y z 0 A/a Espace

y Information Utilisez l'option Information pour afcher l'information sur la chaîne que vous avez sélectionnée. Suivez les étapes suivantes pour afcher l'information sur une chaîne :

1. Choisissez une chaîne dans l'écran de modication d'un canal.

2. Appuyez sur la touche TOOLS de la télécommande.

3. Sélectionnez l'option Information dans le menu Tools (Outils).

4. Sélectionnez OK, puis appuyez sur la touche ENTERE pour fermer l'écran

Information. Information OK43 Français Les sources externes de ce téléviseur sont afchées sur la dernière page du menu Éditeur de canaux tel qu'illustré dans l'exemple ci-dessous. Dans l'exemple, deux sources externes sont branchées au téléviseur : HDMI1, HDMI2(DVI), HDMI3 et AV. – Vous pouvez attribuer un nouveau canal analogique à une source externe en sélectionnant la source sur la dernière page, en appuyant sur la touche TOOLS (OUTILS), en sélectionnant l'option Modifier le numéro, puis en utilisant la touche fléchée Haut ou Bas de la télécommande pour sélectionner le numéro de la chaîne du canal analogique. – Vous pourrez par la suite, syntoniser la chaîne attribuée à la source externe pour accéder à la source sans avoir à ouvrir le menu Source du téléviseur. 30 ----- (Air) 22 ----- (Air) 81 ----- (Cable) 72 ----- (Cable) HDMI2/DVI

50-1 CH 50.1 50-3 CH 50.3 22 ----- (Air) 72 ----- (Cable) 81 ----- (Cable) HDMI3 30 ----- (Air) 20-1 50-2 CH 50.2 50-4 CH 50.4 Après avoir attribué le numéro de canal 999 à la source HDMI1.44 Français Installation du support mural Pour l'installation du téléviseur sur un mur, vous devez suivre scrupuleusement les instructions du fabricant. Si l’appareil est mal installé, il risque de glisser ou de tomber et d’être endommagé sérieusement. Il risque aussi de blesser grièvement un enfant ou un adulte. Vous pouvez installer le téléviseur au mur à l'aide d'un ensemble de xation murale (vendu séparément). Fixation pour le support mural Téléviseur

y Samsung Electronics n’est pas responsable des dommages causés à l’appareil ni des blessures possibles occasionnées à vous ou à des tiers si vous tentez d’installer le support vous-même. y Pour commander le support mural, téléphonez au Centre de service à la clientèle au 1-800-SAMSUNG (1-800-726-7864). y Vous pouvez installer le support mural sur un mur massif perpendiculaire au plancher. Avant de xer le support à un matériau autre que le placoplâtre, veuillez communiquer avec votre détaillant local. Si vous installez le téléviseur à la hauteur du plafond ou sur un mur incliné, il risque de tomber et de causer des blessures. y Lorsque vous installez un ensemble à installation murale, nous vous recommandons de le xer à l'aide des quatre vis VESA. y Si vous voulez installer un ensemble à installation murale qui se xe uniquement avec deux vis en haut, assurez-vous d'utiliser un ensemble Samsung qui est approprié à ce type d'installation. (Il se peut que vous ne puissiez pas acheter ce type d'ensemble d'installation, selon votre zone géographique). y Les dimensions standard pour les ensembles de xation murale gurent dans le tableau ci-dessous. y Si vous utilisez un dispositif de xation murale d'un autre fabricant, veuillez prendre note que la longueur des vis que vous pouvez utiliser pour xer le téléviseur au mur est indiqué dans la colonne C dans le tableau ci-dessous. Taille du téléviseur en pouces Spécications VESA de l’orice de passage des vis (A * B) en millimètres C (mm) Vis standard Quantité 32 100 x 100 26-28 M4

43 25.2-27.2 49 25.5-27.5 N’installez pas le support mural lorsque le téléviseur est sous tension. Cela risque de causer un choc électrique et des blessures corporelles. y N’utilisez pas de vis plus longues que les dimensions standard ou non conformes aux spécications VESA en la matière. Des vis trop longues pourraient endommager l'intérieur du téléviseur. y En ce qui a trait aux supports muraux non conformes aux spécications de la norme VESA relatives aux vis, la longueur des vis peut différer selon les spécications du support mural. y Ne serrez pas trop les vis; cela pourrait endommager le produit ou provoquer sa chute et causer des blessures. Samsung décline toute responsabilité dans le cas où de tels accidents se produiraient. y Samsung ne saurait être tenue responsable des dommages au produit ou des blessures occasionnés par l'utilisation d'un support mural non conforme aux spécications VESA ou non recommandé, ou si le consommateur ne suit pas les instructions d'installation du produit. y N'installez pas le téléviseur à un angle d'inclinaison de plus de 15 degrés. y Il faut deux personnes pour xer le téléviseur sur un mur.45 Français Fixation du téléviseur au mur Mise en garde le fait de tirer, de pousser ou de monter sur le téléviseur peut provoquer sa chute. Assurez-vous notamment que vos enfants ne se suspendent pas au téléviseur ni le déséquilibrent; iI pourrait basculer et causer des blessures sérieuses ou un décès. Suivez toutes les précautions de sécurité gurant sur le dépliant de sécurité inclus. Pour renforcer la stabilité, installez le dispositif anti-chute en tant que mesure de sécurité, comme indiqué ci-après : Pour empêcher le téléviseur de tomber

1. Poser les vis dans les pièces de retenue et les visser fermement dans

le mur. S’assurer que les vis sont bien vissées au mur. ✎ Il pourrait s’avérer nécessaire d’utiliser des douilles d’ancrage selon le type de mur. ✎ Comme les pièces de retenue, les vis et la corde ne sont pas fournis, il faut les acheter séparément.

2. Retirez les vis à l'arrière du téléviseur, au centre, placez-les dans les

pièces de retenue, puis xez-les de nouveau sur le téléviseur. ✎ Il se peut que le produit soit dépourvu de vis. Si c'est le cas, vous devez les acheter.

3. Relier les pièces de retenue du téléviseur à celles du mur à l'aide d'une

corde solide, puis bien nouer cette dernière. ✎ REMARQUE y Installez le téléviseur à proximité du mur de manière qu'il ne se renverse pas vers l'arrière. y Pour nouer la corde de façon sécuritaire, les pièces de retenue murales doivent être xées à une hauteur identique ou inférieure à celles du téléviseur. y Retirez la corde avant de déplacer le téléviseur.

4. Assurez-vous que tous les points d’ancrage sont solides. Il faut les

vérier périodiquement an de détecter tout signe de fatigue. En cas de doute au sujet des points d’ancrage, communiquez avec un installateur professionnel. Mur46 Français Utilisation du système antivol Kensington Un verrou Kensington est un dispositif de sécurité que vous pouvez utiliser pour immobiliser votre téléviseur lorsqu'utilisé dans un endroit public. L'aspect et la méthode de verrouillage peuvent différer de l'illustration en fonction du fabricant. Pour de plus amples renseignements et an d'utiliser le verrou de façon appropriée, reportez-vous au manuel fourni avec le dispositif Kensington. Le verrou Kensington n'est pas fourni par Samsung. ✎ Recherchez l'icône « K » à l'arrière du téléviseur. Une fente Kensington est située à côté de l’icône «K» icon.

<Facultatif> Pour verrouiller le produit, procédez comme suit:

1. Enroulez le câble du verrou Kensington autour d'un grand objet inamovible comme un bureau ou une chaise.

2. Faites glisser l'extrémité du câble avec le verrou attaché à travers le bout du câble du verrou Kensington.

3. Insérez le verrou dans la fente Kensington située sur l'appareil

✎ Il s'agit d'instructions à caractère général. Pour avoir des instructions précises, reportez-vous au guide de l'utilisateur fourni avec le dispositif de verrouillage. ✎ Ce dispositif de verrouillage doit être acheté séparément. ✎ L’emplacement du verrou Kensington peut varier selon le modèle de télévision.47 Français Spécications et autres renseignements Spécications Nom du modèle HG32NJ47*NF HG40NJ47*MF Résolution d'afchage 1366 x 768 1920 x 1080 Taille de l'écran (diagonale) Categorie de 32 pouces (31.5 pouces en diagonale) Categorie de 40 pouces (39.5 pouces en diagonale) Son (sortie) 5 W x 2 10 W x 2 Rotation du support (Gauche/droite) 20° / 60° / 90° 20° / 60° / 90° Dimensions (L x P x H) Boîtier Avec support

Nom du modèle HG43NJ47*MF HG49NJ47*MF Résolution d'afchage 1920 x 1080 1920 x 1080 Taille de l'écran (diagonale) Categorie de 43 pouces (42.5 pouces en diagonale) Categorie de 49 pouces (48.5 pouces en diagonale) Son (sortie) 10 W x 2 10 W x 2 Rotation du support (Gauche/droite) 20° / 60° / 90° 20° / 60° / 90° Dimensions (L x P x H) Boîtier Avec support

Facteurs environnementaux Température de fonctionnement Niveau d'humidité en fonctionnement Température d'entreposage Niveau d’humidité en entreposage 50 à 104 °F (10 à 40 ℃) 10 à 80%, sans condensation -4 à 113 °F (-20 à 45 °C) 5 à 95%, sans condensation ✎ La conception et les spécifications peuvent faire l'objet de modifications sans préavis. ✎ Pour les caractéristiques d'alimentation et de consommation électrique, consultez l'étiquette apposée sur le produit. ✎ Vous trouverez l'étiquette à l'intérieur du couvercle de bornes. ✎ Cet appareil est un appareil numérique de catégorie B.48 Français Formats vidéo pris en charge Extension de chier Contenant Codec vidéo Résolution Fréquence de trames (image/ sec) Débit binaire (Mbsp) Codec audio *.avi / *.mkv *.asf / *.wmv *.mp4 / *.3gp *.vro / *.mpg *.mpeg / *.ts *.tp / *.trp *.mov / *.v *.vob / *.svi AVI MKV ASF MP4 3GP VRO VOB

Dolby Digital LPCM ADPCM (IMA, MS) AAC HE-AAC WMA Dolby Digital Plus MPEG (MP3) G.711(A-Law, μ-Law) H.264 BP/MP/HP Motion JPEG 640 x 480 8 Window Media Video v9 1920 x 1080 30 MPEG2 MPEG1 ✎ Autres restrictions y S'il y a une erreur dans le contenu ou le contenant, la lecture du contenu vidéo ne s'exécute pas ou ne s'exécute pas correctement. y Il pourrait ne pas y avoir de son ou d'image si le contenu a une fréquence de trames ou un débit binaire standard plus élevé que les images/sec compatibles avec les données dans le tableau. y Si le tableau d'indexation reçoit une erreur, la fonction «Recherche (Saut)» n'est pas prise en charge. y Certains types d’appareil audio ou d’appareil photo numérique USB ne sont pas compatibles avec le lecteur. y Le menu peut être afché avec du retard si la vidéo a plus de 10 Mbit/s (débit binaire). Décodeur vidéo Décodeur audio y Prend en charge jusqu'à H.264, Niveau 4.1 (FMO/ASO/RS non pris en charge) y Fréquence de trames: – Résolution inférieure à 1280 x 720 : 60 images maximum – Résolution supérieure à 1280 x 720 : 30 images maximum y VC1 AP L4 non pris en charge. y Le mode GMC n'est pas pris en charge. y WMA 10 Pro prend en charge jusqu'à 5.1 canaux et les prols M2. y WMA audio sans perte non pris en charge. y Vorbis prend en charge jusqu'à 2 chaînes. y Dolby Digital Plus prend en charge jusqu'à 5.1 canaux.49 Français Formats de sous-titres pris en charge y Externe Nom Extension de chier MPEG-4 (texte minuté) .ttxt SAMI .smi SubRip .srt SubViewer .sub Micro DVD .sub ou .txt SubStation Alpha .ssa Advanced SubStation Alpha .ass Powerdivx .psb Formats d'image pris en charge Extension de chier Type Résolution *.jpg *.jpeg JPEG 15360 X 8640 *.bmp BMP 4096 X 4096 *.mpo MPO 15360 X 8640 y Interne Nom Contenant Format Xsub AVI Format image SubStation Alpha MKV Format texte Advanced SubStation Alpha MKV Format texte SubRip MKV Format texte MPEG-4 (texte minuté) MP4 Format texte Formats de chiers de musique pris en charge Extension de chier Type Codec Remarque *.mp3 MPEG MPEG1 Audio Layer 3 *.m4a *.mpa *.aac MPEG4 AAC *.ac FLAC FLAC Peut prendre en charge deux chaînes. *.ogg OGG Vorbis Peut prendre en charge deux chaînes. *.wma WMA WMA WMA 10 Pro prend en charge jusqu'à 5.1 canaux et les prols M2. (WMA audio sans perte non pris en charge) *.wav wav wav *.mid *.midi midi midi Ne prend pas en charge la fonction de Recherche (saut).50 Français Licence The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. Open Source License Notice Open Source used in this product can be found on the following webpage. (http://opensource.samsung.com) Open Source License Notice is written only English.51 Français Dimensions Vue avant / vue latérale HG32NJ470/HG32NJ477/HG32NJ478 HG40NJ470/HG40NJ477/HG40NJ478 HG43NJ470/HG43NJ477/HG43NJ478 HG49NJ470/HG49NJ477/HG49NJ478

Français Support du téléviseur 32″

les dimensions avant d’installer votre téléviseur. Nous ne sommes pas responsables des erreurs de typographie ou d’impression. © 2018 Samsung Electronics America, Inc Mise au rebut appropriée du produit (déchet d'équipement électrique & électronique) (Applicable dans l'Union européenne et dans d'autres pays d'Europe dotés de systèmes de récupération discincts)

non réglementée des déchets, nous vous demandons de séparer ces biens des déchets d'autres types et de les recycler de

Mise au rebut acceptable des piles de ce produit (Applicable dans l'Union européenne et dans d'autres pays d'Europe dotés de systèmes de récupération de batteries discincts)

2006/66 de la CE. Si les batteries ne sont pas mises au rebut convenablement, ces substances peuvent être dangereuses

Remarques importantes sur la garantie relative au format de l'image du téléviseur

de réparation. Le transport de l'appareil à destination et en provenance du centre de réparation incombe à l'acheteur. Les conditions

Communiquez avec SAMSUNG WORLD WIDE Pour toute question ou commentaire en lien avec les produits Samsung, veuillez communiquer avec le centre de service à la clientèle SAMSUNG. Samsung Hospitality Hotline 1-866-sam4biz (US) 1-800-749-0205 (CANADA) 01-800-726-7864 (MEXICO) Web site: http://www.samsung.com/us/business © 2018 Samsung Electronics America, Inc HJ470_NA_FRA_US-00
