| Caractéristiques techniques | Écran LED de 46 pouces, résolution Full HD (1920 x 1080), luminosité de 500 cd/m², temps de réponse de 6 ms, angle de vue de 178°. |
|---|---|
| Utilisation | Idéal pour les environnements commerciaux, les présentations, et les affichages numériques. |
| Maintenance et réparation | Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs. En cas de panne, contacter un service agréé Samsung. |
| Sécurité | Respecter les consignes de sécurité lors de l'installation, éviter l'exposition à l'humidité et à la chaleur excessive. |
| Informations générales | Garantie de 3 ans, compatibilité avec divers systèmes d'exploitation, ports HDMI et VGA disponibles. |
FOIRE AUX QUESTIONS - OM46DK SAMSUNG
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice OM46DK - SAMSUNG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OM46DK de la marque SAMSUNG.
MODE D'EMPLOI OM46DK SAMSUNG

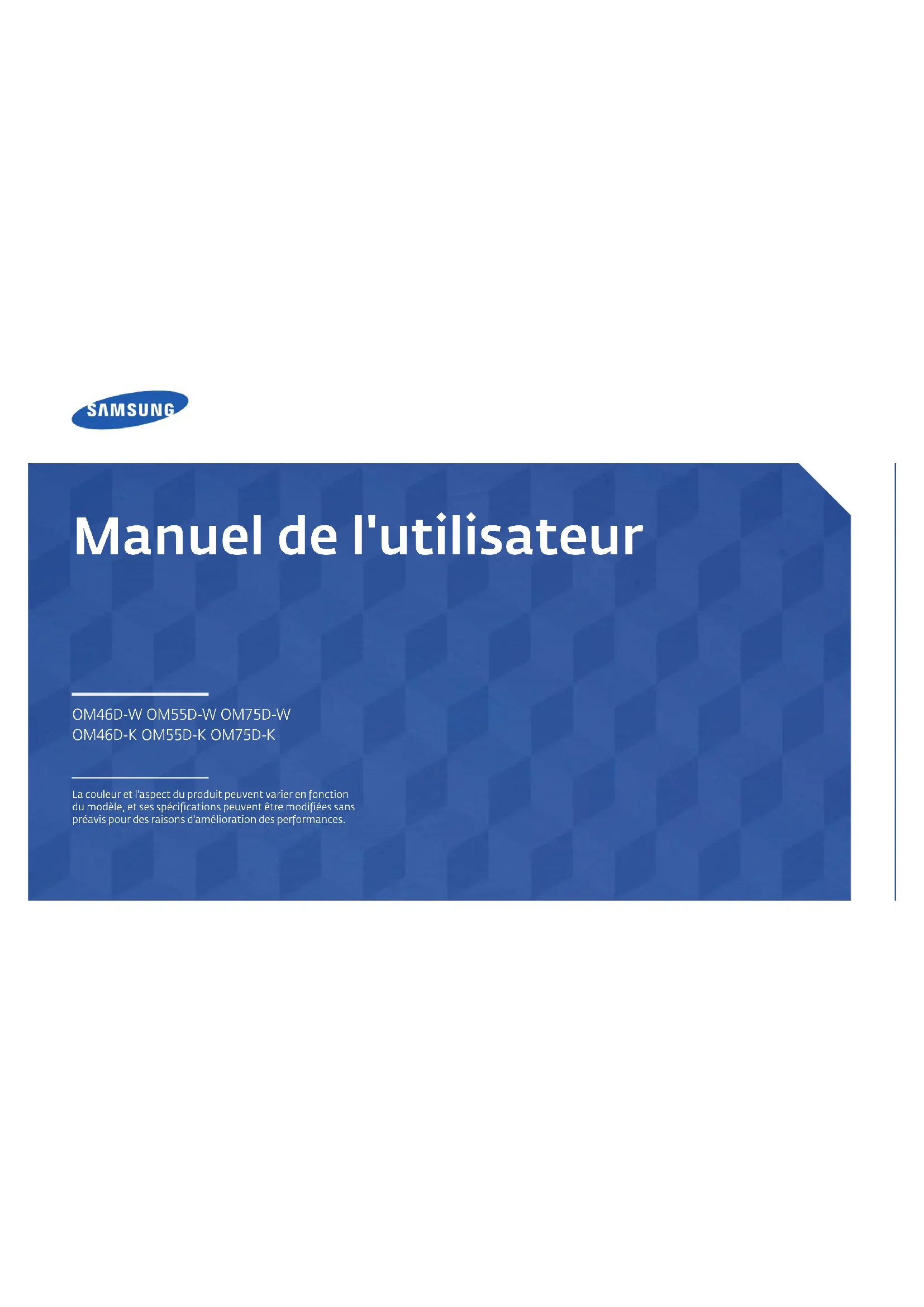

Manuel de l'utilisateur La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances. OM46D-W OM55D-W OM75D-W OM46D-K OM55D-K OM75D-KTable des matières Avant utilisation du produit » Copyright » Consignes de sécurité Préparatifs » Pièces » Avant d'installer le produit (Guide d'installation) » Dimensions » Installation du support mural Connexion et utilisation d'un périphérique source » Avant d'effectuer la connexion » Connexion à un PC » Connexion à un appareil vidéo » Branchement à un système audio » Connexion du câble LAN » Connexion du boîtier réseau (vendus séparément) » Modification de la source d'entrée Utilisation de MDC » Installation/désinstallation du programme MDC » Connexion à MDC Fonctionnalités de l'accueil » Lecteur » Programmation » Modèle » Cloner le produit » Paramètres ID » Mur d'images » État du réseau » Mode Image » Progr. act./désact. » Téléscripteur » Plus de paramètres » Lancement de l'URL Réglage de l'écran » Mode Image » Rétroéclairage / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R) » Temp. Coul. » Balance blancs » Gamma » Valeur étalonnée » Paramètres avancés » Options d'image » Format de l'image » Réglage Automatique » Réglage écran PC » Image désactivée » Réinit. param. img Affichage à l'écran » PIP » Orientation de l'affichage » Protection de l'écran » Affichage du message » Transparence menu » Langue des menus » Réinit. aff. écranTable des matières Réglage du son » Mode Son » Effet sonore » Son HDMI » Son des appels visio » Paramètres haut-parleur » Volume auto » Réinit. son Réseau » État du réseau » Paramètres réseau » Wi-Fi Direct » Paramètres du périphérique multimédia » Screen Mirroring » Paramètres réseau serveur » Nom périphérique Système » Configuration » Heure » Changement source auto » Réglage de l'alimentation » Solution Eco » Ventil. et temp. » Gest. périph. » Lire via » Modifier PIN » Général » Réinitialiser le système Assistance » Mise à jour du logiciel » Contacter Samsung » Acc. à Accueil » Réinitial. tout Lecture de photos, vidéos et musique (lecture de médias) » Fonctions disponibles sur la page de la liste de contenu multimédia » Fonctions et boutons disponibles pendant la lecture de photos » Fonctions et boutons disponibles pendant la lecture de vidéos » Fonctions et boutons disponibles pendant la lecture de musique » Formats de sous-titres et de fichiers pris en charge pour la lecture de médias Guide de dépannage » Conditions requises avant de contacter le Centre de service clientèle Samsung » Questions & réponses Caractéristiques techniques » Général » Economiseur d'énergie » Présélection des modes de temporisation Annexe » Prise en charge des frais de service (imputables aux clients) » WEEE » Qualité d'image optimale et protection contre la rémanence d'image » Licence » TerminologieAvant utilisation du produit Copyright Le contenu du présent guide est sujet à modification sans préavis à des fins d'amélioration de la qualité. ©2014 Samsung Electronics Samsung Electronics détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics. Microsoft, Windows sont des marques déposées de Microsoft Corporation. VESA, DPM et DDC sont des marques déposées du groupe Video Electronics Standards Association. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.
Des frais d'administration peuvent vous être facturés si:
(a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut. (c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation).
(b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut. (c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation).
Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.Consignes de sécurité Attention RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR Attention : POUR LIMITER LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE CACHE. (OU LE DOS) L'INTÉRIEUR NE CONTIENT AUCUNE PIÈCE GÉRABLE PAR L'UTILISATEUR. CONFIEZ TOUT ENTRETIEN AU PERSONNEL QUALIFIÉ. Ce symbole indique la présence d'une tension élevée à l'intérieur. Il est dangereux d'établir un quelconque contact avec des pièces internes de ce produit. Ce symbole vous avertit qu'une documentation importante relative au fonctionnement et à la maintenance de ce produit a été fournie avec ce dernier. Symboles Avertissement Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies. Attention Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies. Les activités marquées de ce symbole sont interdites. Les instructions marquées de ce symbole doivent être suivies. Nettoyage
Procédez avec soin lors du nettoyage, car il est facile de rayer l'écran et l'extérieur des LCD perfectionnés.
Respectez la procédure suivante lors du nettoyage.
Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous.
Mettez hors tension le produit et l'ordinateur.
Débranchez le câble d'alimentation du produit.
Tenez le câble d'alimentation par la fiche et ne touchez pas le câble si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.
Essuyez le produit avec un chiffon propre, doux et sec.
N'utilisez pas de détergents contenant de l'alcool, des solvants ou des tensioactifs.
Ne pulvérisez pas d'eau ou de détergent directement sur le produit.
Humidifiez un chiffon doux et sec avec de l'eau et essorez-le autant que possible avant de nettoyer l'extérieur du produit.
Branchez le câble d'alimentation au produit une fois le nettoyage terminé.
Mettez sous tension le produit et l'ordinateur.Stockage En raison des caractéristiques des produits très brillants, l'utilisation d'un humidificateur à ultrasons à proximité peut provoquer l'apparition de taches blanches sur le produit.
Contactez le Centre de service clientèle si l'intérieur du produit doit être nettoyé (des frais de service seront facturés). Électricité et sécurité
Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous. Avertissement N'utilisez pas de câble d'alimentation ou de fiche endommagé(e), ni de prise lâche.
Un choc électrique ou un incendie pourrait en résulter. N'utilisez pas plusieurs produits sur une même prise de courant.
En cas de surchauffe, les prises de courant peuvent provoquer un incendie. Ne touchez pas la fiche si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.
Insérez complètement la fiche pour qu'elle soit bien bloquée.
Tout branchement non sécurisé peut provoquer un incendie.
Branchez la fiche du câble d'alimentation à une prise à la terre (appareils isolés de type1uniquement).
Un choc électrique ou des dommages corporels pourrai(en)t survenir. Ne pliez ni ne tirez le câble d'alimentation trop fortement. Prenez soin de ne pas laisser le câble d'alimentation sous un objet lourd.
Tout dommage au câble peut entraîner un incendie ou un choc électrique. Ne placez pas le câble d'alimentation ou le produit à proximité de sources de chaleur.
Un choc électrique ou un incendie pourrait survenir.
À l'aide d'un chiffon sec, nettoyez toute poussière autour des broches de la fiche du câble d'alimentation ou de la prise.
La poussière pourrait provoquer un incendie.Attention Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation.
Le produit pourrait être endommagé par un choc électrique.
Utilisez uniquement le câble d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le câble d'alimentation avec d'autres produits.
Un choc électrique ou un incendie pourrait survenir.
Maintenez dégagée la prise à laquelle le câble d'alimentation est branché.
Quand un problème survient, le câble d'alimentation doit être débranché pour couper l'alimentation du produit.
Notez bien que le produit n'est pas totalement hors tension si vous n'utilisez que le bouton marche/arrêt de la télécommande.
Tenez la fiche quand vous débranchez le câble d'alimentation de la prise.
Un choc électrique ou un incendie pourrait en résulter. Installation Avertissement Ne placez pas de bougies, d'insectifuges ou de cigarettes sur le produit. N'installez pas le produit près de sources de chaleur.
La poussière pourrait provoquer un incendie.
Recourez à un technicien pour installer le support de fixation murale.
Toute installation par une personne non qualifiée peut entraîner des dommages corporels.
N'utilisez que des meubles supports approuvés. N'installez pas le produit dans des espaces mal aérés tels qu'une bibliothèque ou un placard.
Toute élévation de la température interne peut provoquer un incendie.
Installez le produit à au moins10cm du mur pour assurer une bonne aération.
Toute élévation de la température interne peut provoquer un incendie.
Gardez les emballages plastiques hors de portée des enfants.
Ces sacs présentent un risque d'étouffement.N'installez pas le produit sur une surface instable ou sujette aux vibrations (étagère mal fixée, surface en pente, etc.).
S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessure.
L'utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie.
N'installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée.
Un choc électrique ou un incendie pourrait survenir. N'exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un four.
La durée de vie du produit pourrait s'en trouver réduite, ou un incendie pourrait se déclencher. N'installez pas le produit à portée de jeunes enfants.
Le produit pourrait tomber et blesser des enfants.
La face avant étant lourde, installez le produit sur une surface plane et stable. Les huiles comestibles, telles que l'huile de soja, peuvent endommager ou déformer le produit. N'installez pas le produit dans une cuisine ou à proximité d'un comptoir de cuisine. Attention
Ne faites pas tomber le produit quand vous le déplacez.
Il pourrait en résulter une défaillance du produit ou des dommages corporels. Ne posez pas le produit sur sa face avant.
L'écran pourrait être endommagé. Si vous installez le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas.
S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessure.
N'installez le produit que sur des meubles ou étagères de taille adéquate.
Posez délicatement le produit.
Il pourrait en résulter une défaillance du produit ou des dommages corporels. SAMSUNG
Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de grandes quantités de poussière fine, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances.
Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous voulez installer le produit dans ce type d'endroit.Fonctionnement Avertissement Une tension élevée est présente dans le produit. N'essayez jamais de démonter, réparer ou modifier le produit par vous-même.
Un choc électrique ou un incendie pourrait survenir.
Contactez le Centre de service clientèle Samsung pour toute réparation.
Avant de déplacer le produit, éteignez-le et débranchez le câble d'alimentation et tous les autres câbles branchés.
Dans le cas contraire, le câble d'alimentation pourrait être endommagé et un incendie ou un choc électrique pourrait en résulter.
Si le produit génère des sons étranges, une odeur de brûlé ou de la fumée, débranchez immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung.
Un choc électrique ou un incendie pourrait en résulter. Ne laissez pas les enfants se pendre au produit ou grimper dessus.
Les enfants pourraient se blesser superficiellement ou gravement. Si le produit tombe ou que le boîtier externe est endommagé, mettez le bouton marche/arrêt en position arrêt et débranchez le câble d'alimentation. Ensuite, contactez le Centre de service clientèle Samsung.
Un usage continu peut provoquer un incendie ou un choc électrique. Ne laissez pas d'objets lourds que les enfants apprécient (jouets, bonbons, etc.) au sommet du produit.
Le produit ou l'objet lourd pourrait tomber si des enfants tentaient d'atteindre les jouets ou bonbons, pouvant provoquer de graves dommages corporels.
Au cours d'un orage, éteignez le produit et débranchez le câble d'alimentation.
Un choc électrique ou un incendie pourrait survenir.
Ne faites pas tomber d'objets sur le produit et ne générez aucun impact.
Un choc électrique ou un incendie pourrait survenir. Ne tentez pas de déplacer le produit en tirant sur un câble tel que le câble d'alimentation.
Une défaillance du produit, un choc électrique ou un incendie pourrait survenir.
GAS En cas de détection d'une fuite de gaz, ne touchez ni le produit, ni la fiche du câble d'alimentation. De plus, aérez immédiatement la zone.
Des étincelles peuvent provoquer une explosion ou un incendie. Ne tentez pas de soulever ou de déplacer le produit en tirant sur un câble tel que le câble d'alimentation.
Une défaillance du produit, un choc électrique ou un incendie pourrait survenir.! N'utilisez ni ne conservez de pulvérisateur combustible ou de substance inflammable à proximité du produit.
Une explosion ou un incendie pourrait en résulter. Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux.
Toute élévation de la température interne peut provoquer un incendie.
N'insérez aucun objet métallique (baguette, pièce de monnaie, épingle à cheveux, etc.) ou d'objets facilement inflammables (papier, allumette, etc.) dans le produit (via les aérations ou les ports d'entrée/sortie, etc.).
Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.
Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter. Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit.
Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.
Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter. Attention
Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux.
Activez le mode d'économie d'énergie ou un économiseur d'écran à image mobile si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée.
Débranchez le câble d'alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.).
L'accumulation de poussière combinée à la chaleur peut provoquer un incendie, un choc électrique ou une fuite électrique.
Appliquez la résolution et la fréquence conseillées au produit.
Dans le cas contraire, votre vue pourrait être altérée. Ne tenez pas le produit à l'envers et ne le déplacez pas en le tenant par le support.
S'il venait à tomber, le produit pourrait s'endommager ou provoquer des dommages corporels.
Regarder l'écran de trop près pendant une longue période peut altérer votre vue. N'utilisez pas d'humidificateurs ou de fours à proximité du produit.
Un choc électrique ou un incendie pourrait survenir.! Reposez vos yeux pendant plus de5minutes après1heure d'utilisation du produit.
Votre fatigue oculaire en sera atténuée. Ne touchez pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud.
Stockez les petits accessoires hors de portée des enfants.
Faites preuve de prudence lorsque vous réglez l'angle du produit ou la hauteur du support.
Vous pourriez vous coincer la main ou le doigt et vous blesser.
Si vous penchez trop fortement le produit, il pourrait tomber et blesser quelqu'un. Ne placez pas d'objets lourds sur le produit.
Il pourrait en résulter une défaillance du produit ou des dommages corporels. Lorsque vous utilisez un casque ou des écouteurs, ne réglez pas le volume sur un niveau trop élevé.
Vous risqueriez de souffrir de troubles de l'audition. Veillez à ce que les enfants ne mettent pas la pile dans leur bouche lorsque celle-ci est retirée de la télécommande. Placez la pile hors de portée des bébés et des enfants.
Si un enfant met une pile dans sa bouche, consultez immédiatement un médecin. Lorsque vous remplacez la pile, veillez à respecter les polarités (+, -).
Sinon, vous risquez d'endommager les piles ou de provoquer une surchauffe ou des blessures ou, encore d'endommager la télécommande en raison d'une fuite du liquide interne.
Utilisez uniquement les piles standard spécifiées et ne mélangez pas les piles usagées et neuves.
Sinon, vous risquez d'endommager les piles ou de provoquer une surchauffe ou des blessures, ou encore d'endommager la télécommande en raison d'une fuite du liquide interne.
Les piles (et piles rechargeables) ne sont pas des déchets ordinaires et doivent être renvoyées pour recyclage. Il appartient au client de renvoyer les piles usagées ou rechargeables à des fins de recyclage.
Le client peut déposer les piles usagées ou rechargeables dans une déchetterie ou dans un magasin proposant le même type de piles ou de piles rechargeables.- S'il manque le moindre composant, contactez le revendeur auprès duquel vous avez acheté le produit.
L'aspect des composants et éléments vendus séparément peut être différent de l'illustration.
Aucun socle n'est fourni avec le produit. Si vous souhaitez installer un support, vous pouvez toujours en acheter un séparément. Vérication des composants Composants
Les composants peuvent être différents suivant la région.
Guide de configuration rapide Carte de garantie (Non disponible dans certains pays) Guide réglementaire Batteries (Non disponible dans certains pays) Télécommande Cordon d'alimentation Câble D-SUB Anneau de maintien (4EA) Capteur externe de télécommande PréparatifsArticles vendus séparément
Les articles suivants sont disponibles chez votre revendeur local. Kit de montage mural Support Câble stéréo RS232C Câble DVI Câble HDMI-DVI Câble DP Câble HDMI Câble vidéo Câble stéréo Câble composant Câble stéréo RCA Câble RCA Adaptateur AV/composant Adaptateur AUDIO Câble LAN Boîtier réseau (SBB) Câble DP-DVI (Permet de connecter un boîtier réseau) Magic PresenterPièces Panneau de conguration
OM46D OM55D OM75D Bouton du panneauPOWER ― La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. ―Le modèle OM**D-K n'est pas livré avec un CACHE ARRIÈRE. Bouton du panneau Boutons Description Met l'appareil sous tension.Si vous appuyez sur le bouton alors que l'appareil est allumé, le menu de commande s'affiche. ―Pour quitter le menu OSD, appuyez sur le bouton du panneau et maintenez-le enfoncé pendant au moins une seconde.Passez au menu supérieur ou au menu inférieur. Vous pouvez aussi ajuster la valeur d'une option.Passez au menu de gauche ou au menu de droite. ―Vous pouvez régler le volume en bougeant le bouton du panneau vers la gauche ou la droite si le menu de commande n'est pas affiché.― Si vous appuyez sur le bouton du panneau alors que l'appareil est allumé, le menu de commande s'affiche. Menu de commande Retour Boutons Description Source Sélectionnez la source d'entrée connectée. Bougez le bouton du panneau vers la droite pour sélectionner Source dans le menu de commande. Lorsque la liste des sources d'entrée apparaît, déplacez le bouton du panneau vers la gauche ou la droite pour sélectionner la source de votre choix. Appuyez ensuite sur le bouton du panneau. MENU Affichez le menu OSD. Bougez le bouton du panneau vers la gauche pour sélectionner le menu dans le menu de commande. L'écran de commande OSD apparaît. Bougez le bouton du panneau vers la droite pour sélectionner le menu de votre choix. Vous pouvez sélectionner une sous-option en bougeant le bouton du panneau vers le haut, le bas, la gauche ou la droite. Pour modifier les paramètres, sélectionnez le menu de votre choix et appuyez sur le bouton du panneau. Accueil Passez en mode Accueil. Bougez le bouton du panneau vers le haut pour sélectionner Accueil dans le menu de commande. Eteindre Met l'appareil hors tension. Bougez le bouton du panneau vers le bas pour sélectionner Eteindre dans le menu de commande. Appuyez ensuite sur le bouton du panneau. Retour Quittez le menu de commande.Kit de capteurs externe OM46D OM55D OM75D
Le capteur externe est intégré avec le capteur de la télécommande, le capteur optique et l'indicateur d'alimentation. Dans le cas d'un montage mural, vous pouvez placer le KIT de capteur externe sur le côté de l'écran.
La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.
Le modèle OM**D-K n'est pas livré avec un CACHE ARRIÈRE. Pièces Description Capteur optique Détecte automatiquement l'intensité de la lumière ambiante autour d'un écran déterminé et adapte la luminosité de l'affichage. Capteur de la télécommande Orientez la télécommande en direction de ce point sur le Moniteur.
Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périphériques d'affichage, il se peut que ces derniers soient commandés par mégarde. Indicateur d'alimentation S'éteint en mode sous tension et clignote en vert en mode économie d'énergie. Utilisez la télécommande à une distance comprise entre 7et 10mètres du capteur du produit, selon un angle de 30 ° par rapport à l'axe.
Rangez les piles hors de portée des enfants et pensez à recycler les piles usagées.
N'utilisez pas de piles usagées et neuves simultanément. Remplacez les deux piles en même temps.
Retirez les piles si vous prévoyez de ne pas utiliser la télécommande pendant une longue période.
Si vous débranchez le cordon d'alimentation du produit alors que ce dernier est en mode Veille, le produit reste en mode Veille jusqu'à ce qu'il soit déchargé. L'indicateur d'alimentation s'allume ou clignote pendant cet intervalle. Si vous rebranchez le cordon d'alimentation, la source d'alimentation s'active et le produit se remet à fonctionner normalement.Face arrière
La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.
Le modèle OM**D-K n'est pas livré avec un CACHE ARRIÈRE. OM46D OM55D OM75D Connectez les boîtiers réseau aux zones indiquées Port Description IR OUT Permet de recevoir le signal de la télécommande via la carte de capteur externe et d'émettre le signal via LOOPOUT.
Permet d'alimenter la carte de capteur externe ou de recevoir le signal de capteur lumineux. DVI IN (MAGICINFO) DVI IN: Connexion à un périphérique source à l'aide d'un câble DVI ou HDMI- DVI. MAGICINFO: Pour utiliser MagicInfo, veillez à brancher le câbleDP-DVI.
HDMI IN 1, HDMI IN 2
Permet le branchement à un périphérique source via un câble HDMI. DP IN Permet de se connecter à un ordinateur via un câble DP. RGB IN Permet de se connecter à un périphérique source via un câble D-SUB. DP OUT (LOOPOUT) Permet de se connecter à un autre produit via un câble DP. Port Description
Permet de se connecter à un périphérique source via l'adaptateur AV/ composant. AUDIO OUT Connexion au signal audio d'un périphérique source. AUDIO IN Permet de recevoir le son d'un ordinateur via un câble audio. RJ45 Permet de se connecter à MDC via un câble LAN. USB Permet de se connecter à un périphérique de mémoire USB.
Permet de se connecter à MDC via un câble RS232C. RS232C IN SD CARD Permet de se connecter à une carte mémoire SD.Verrou antivol
Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics.
La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.
Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous. Pour verrouiller un dispositif antivol:
Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau.
Faites passer une extrémité du câble dans la boucle à l'autre extrémité.
Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrière du produit.
Verrouillez le dispositif antivol.
Vous pouvez acheter un dispositif antivol séparément.
Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.
Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne. Logo du dispositif d'espacement Évitez de tirer avec force sur le logo du dispositif d'espacement. Vous risqueriez de l'arracher ou de le briser.- Les fonctions des boutons de la télécommande peuvent varier suivant les produits.
Retirez les piles si vous prévoyez de ne pas utiliser la télécommande pendant une longue période.
Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périphériques d'affichage, il se peut que ces derniers soient commandés par mégarde.
Les boutons sans description dans l'image ne sont pas pris en charge. Télécommande
Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périphériques d'affichage, il se peut que ces derniers soient commandés par mégarde.
Le produit prend uniquement en charge les boutons dont la description figure dans l'image ci-dessous. HOME MENU POWER OFF VOL MagicInfoPlayer I .QZ
DEL-/-- CH LIST Met l'appareil hors tension. Boutons numériques Entrez le mot de passe dans le menu OSD. coupez le son. Sortie du mode Silence: appuyez à nouveau sur MUTE ou appuyez sur la touche de réglage du volume (+ VOL -). Bouton de démarrage Acc. à Accueil. Utilisez cette touche de raccourci pour accéder directement à MagicInfo. La touche de raccourci fonctionne si le boîtier réseau est connecté. Met l'appareil sous tension. Permet de régler le volume. changez la source d'entrée. Affiche ou masque le menu à l'écran ou permet de revenir au menu précédent.TOOLS INFO SET UNSET LOCK
EXITRETURN IR control Affiche des informations sur la source d'entrée active. Permet d'accéder au menu supérieur, inférieur, gauche ou droit, ou de régler les paramètres d'une option. Permet de confirmer une sélection de menu. Permet de quitter le menu en cours. Sélectionnez manuellement une source d'entrée connectée depuis des PC, DVI, HDMI ou Port d'affichage. Active la fonction de verrouillage. Utilisé en mode Anynet+ et en mode multimédia. Sélectionne rapidement les fonctions fréquemment utilisées. Revient au menu précédent. Si vous branchez plusieurs produits via la fonction Mur d'images, appuyez sur le bouton SET, puis entrez un ID de produit à l'aide des boutons numériques. Contrôlez le produit à l'aide de la télécommande. Annulez une valeur définie à l'aide du bouton SET et contrôlez tous les produits connectés à l'aide de la télécommande.
Les fonctions des boutons de la télécommande peuvent varier suivant les produits. Installation des piles dans la télécommandeConnexion à l'aide d'un câble stéréo IR (vendu séparément) Veillez à connecter le capteur ambiant externe lorsque le produit est hors tension. Ensuite, mettez le produit sous tension. Contrôle de plusieurs écrans à l'aide de votre télécommande
Reliez le port IR OUT du produit au port CONTROL IN de l'autre écran à l'aide du câble stéréo dédié.
Une commande envoyée depuis la télécommande pointée vers le produit
sera reçue par les deux écrans (
L'aspect peut varier en fonction du produit.
Commande de plusieurs écrans à l'aide d'un capteur ambiant externe (vendu séparément)
Une commande envoyée depuis la télécommande pointée vers le produit
(auquel le capteur ambiant externe est connecté) sera reçue par les deux écrans,
L'aspect peut varier en fonction du produit.
ALUAvant d'installer le produit (Guide d'installation) Pour empêcher toute blessure, cet appareil doit être solidement fixé au sol/mur conformément aux instructions d'installation.
Assurez-vous qu'une entreprise d'installation autorisée installe le support mural.
Dans le cas contraire, il pourrait chuter et provoquer des blessures corporelles.
Assurez-vous de bien installer le support mural indiqué. Basculement entre portrait et paysage
Pour plus d'informations, contactez le service clientèle de Samsung.
Pour utiliser le produit en orientation portrait, faites-le tourner dans le sens des aiguilles d'une montre.
Figure 1.1 Vue latérale Ventilation Installation sur une paroi perpendiculaire A Minimum 40mm B Température ambiante: < 35
En cas d'installation du produit sur une paroi perpendiculaire, ménagez un espace minimum de 40mm entre le produit et la paroi pour garantir une bonne ventilation et assurez-vous que la température ambiante A reste inférieure à 35 C.A
Figure 1.3 Vue latérale D D Figure 1.2 Vue latérale Installation sur un mur en retrait
En cas d'installation du produit sur un mur en retrait, ménagez un espace minimum correspondant aux valeurs spécifiées ci-dessus entre le produit et le mur pour garantir une bonne ventilation et assurez-vous que la température ambiante reste inférieure à 35 C.Installation du support mural Préparation préalable à l'installation du support mural Pour installer un support mural d'un autre fabricant, utilisez l'anneau de maintien. Installation du support mural Le kit de montage mural (vendu séparément) vous permet de fixer le produit sur une paroi. Pour plus d'informations sur l'installation du support mural, consultez les instructions qui l'accompagnent. Nous vous conseillons de contacter un technicien pour vous aider à installer la fixation du support mural.Samsung Electronics n'est pas responsable des dommages causés au produit ou des blessures causées à vous-même ou à autrui si vous choisissez d'installer le support mural sans aide. Dimensions
Unité: mm(en pouces)Nom du modèle
OM46D-K 1035,9 (40,8) 1020,1 (40,2) 574,7 (22,6) 620,5 (24,4) 142,9 (5,6)OM55D-K 1227,4 (48,3) 1211,6 (47,7) 682,4 (26,9) 728,2 (28,7) 143,2 (5,6)OM75D-K 1675,8 (66,0) 1652,4 (65,1) 930,4 (36,6) 983,8 (38,7) 123,1 (4,8) ― Tous les dessins ne sont pas nécessairement à l'échelle. Certaines dimensions sont sujettes à modification sans préavis. Reportez-vous aux dimensions avant de procéder à l'installation de votre produit. Nous ne sommes pas responsables des erreurs typographiques ou d'impression.Spécications du kit de montage mural (VESA)
Installez votre support mural sur une paroi solide perpendiculaire au sol. Avant de fixer le support mural sur des surfaces telles qu'une plaque de plâtre, contactez votre revendeur le plus proche pour obtenir plus d'informations. S'il est installé sur une paroi inclinée, le produit risque de tomber et de provoquer des blessures corporelles graves.
Les kits de montage mural Samsung comprennent un manuel d'installation détaillé et toutes les pièces nécessaires à l'assemblage.
N'utilisez pas de vis plus longues que les vis standard ou non conformes aux spécifications de vis standard VESA. Des vis plus longues pourraient endommager l'intérieur du produit.
Pour les supports muraux non conformes aux spécifications de vis standard VESA, la longueur des vis peut varier en fonction des spécifications de ces supports muraux.
Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou entraîner sa chute, ce qui pourrait provoquer des blessures corporelles. Samsung n'est pas responsable de ce type d'accidents.
Samsung n'est pas responsable des dommages causés au produit ou des blessures corporelles dans le cas de l'utilisation d'un support mural non VESA ou non spécifié, ou en cas de non-respect des instructions d'installation du produit par le consommateur.
Il est impératif que deux personnes fixent le produit sur la paroi.
Les dimensions standard des kits de montage mural sont présentées dans le tableau ci-dessous. Unité: mm(en pouces) Nom du modèle Spécications des trous de vis VESA (A * B) en millimètres Vis standard Quantité OM46D-W / OM46D-K 600 × 400 (23,6 × 15,7) M8*L22 4 OM55D-W / OM55D-K 600 × 400 (23,6 × 15,7) M8*L22 4 OM75D-W / OM75D-K 900 × 600 (35,4 × 23,6) M8*L22 4
N'installez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pourraient en résulter suite à un choc électrique.Connexion et utilisation d'un périphérique source Avant d'eectuer la connexion Points à vérier avant la connexion
Avant de connecter un périphérique source, lisez le mode d'emploi qui l'accompagne. Le nombre et la position des ports peuvent varier en fonction du type de périphérique.
Ne branchez pas le câble d'alimentation avant que tous les branchements n'aient été établis. Si vous branchez le câble d'alimentation en cours de connexion, vous risquez d'endommager le produit.
Connectez correctement les ports audio: gauche = blanc et droite = rouge.
Vérifiez les types de ports auxquels vous souhaitez vous connecter à l'arrière du produit. Connexion à un PC
Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation.
Vous pouvez connecter un ordinateur au produit de différentes manières. Sélectionnez la méthode de connexion adaptée à votre ordinateur.
Les composants de connexion peuvent varier en fonction des produits. Connexion à l'aide d'un câble D-SUB (type analogique) RGB IN AUDIO IN
Le modèle OM**D-K n'est pas équipé de haut-parleurs internes. Pour activer le son, connectez un dispositif de sortie audio externe au port AUDIO OUT.Connexion à l'aide d'un câble DVI (type numérique) DVI IN (MAGICINFO) AUDIO IN
Le modèle OM**D-K n'est pas équipé de haut-parleurs internes. Pour activer le son, connectez un dispositif de sortie audio externe au port AUDIO OUT. Connexion à l'aide d'un câble HDMI-DVI Après avoir connecté un ordinateur au produit au moyen d'un câble HDMI-DVI, veillez à configurer les paramètres comme indiqué ci-dessous pour activer les fonctions vidéo et audio sur l'ordinateur.
Son réglez l'option Son HDMI sur PC(DVI)
Image réglez chaque écran de mode sur Texte sous Mode Image
Système Général réglez l'option Connexion HDMI sur Arrêt
Le modèle OM**D-K n'est pas équipé de haut-parleurs internes. Pour activer le son, connectez un dispositif de sortie audio externe au port AUDIO OUT.Connexion à l'aide d'un câble HDMI
Le modèle OM**D-K n'est pas équipé de haut-parleurs internes. Pour activer le son, connectez un dispositif de sortie audio externe au port AUDIO OUT. Connexion à l'aide d'un câble DP DP IN
Précautions relatives à l'utilisation de DP
Pour augmenter la capacité de puissance absorbée au repos, le produit interrompt la communication DP lorsqu'il est éteint ou en mode d'économie d'énergie. Si le produit en mode moniteur double est désactivé ou passe ne mode économie d'énergie, les modifications de paramétrage du moniteur risquent de ne pas être mises à jour. Par conséquent, la sortie d'écran risque de ne pas s'afficher correctement. Le cas échéant, définissez Mode éco max sur Arrêt avant d'utiliser le produit.
Certaines cartes graphiques ne sont pas conformes à la norme DP et peuvent empêcher l'affichage de l'écran de démarrage/du BIOS Windows lorsque le produit est en mode d'économie d'énergie. Si tel est le cas, veillez à allumer votre produit avant d'allumer votre PC.
Le port (DP IN) du produit et le câble DP fourni ont été conçus conformément aux normes VESA. L’utilisation d’un câble DP non conforme aux normes VESA peut entraîner le dysfonctionnement du produit. Samsung Electronics ne peut être tenu responsable de tout problème résultant de l’utilisation d’un câble non conforme aux normes. Veillez à utiliser un câble DP compatible VESA.
Le modèle OM**D-K n'est pas équipé de haut-parleurs internes. Pour activer le son, connectez un dispositif de sortie audio externe au port AUDIO OUT.Connexion à un appareil vidéo
Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation.
Vous pouvez connecter un périphérique vidéo au produit à l'aide d'un câble.
Les composants de connexion peuvent varier en fonction des produits.
Appuyez sur le bouton SOURCE de la télécommande pour changer la source. Connexion à l'aide d'un câble AV
Le modèle OM**D-K n'est pas équipé de haut-parleurs internes. Pour activer le son, connectez un dispositif de sortie audio externe au port AUDIO OUT. Connexion à l'aide d'un câble composant
Le modèle OM**D-K n'est pas équipé de haut-parleurs internes. Pour activer le son, connectez un dispositif de sortie audio externe au port AUDIO OUT.Connexion à l'aide d'un câble HDMI-DVI
L'audio n'est pas activé si le produit est connecté à un périphérique vidéo à l'aide d'un câble HDMI- DVI. Pour remédier à ce problème, connectez un câble audio aux ports audio du produit et du périphérique vidéo.
Après avoir connecté un périphérique vidéo au produit au moyen d'un câble HDMI-DVI, veillez à configurer les paramètres comme indiqué ci-dessous pour activer les fonctions vidéo et audio sur le périphérique vidéo.
Son réglez l'option Son HDMI sur PC(DVI)
Image réglez chaque écran de mode sur Texte sous Mode Image
Système Général réglez l'option Connexion HDMI sur Arrêt
Les résolutions prises en charge sont 1080p (50/60Hz), 720p (50/60Hz), 480p, et 576p.
Le modèle OM**D-K n'est pas équipé de haut-parleurs internes. Pour activer le son, connectez un dispositif de sortie audio externe au port AUDIO OUT. Connexion à l'aide d'un câble HDMI Utilisation d'un câble HDMI ou d'un câble HDMI-DVI (jusqu'à1080p)
Pour obtenir une qualité d'image et de son supérieure, branchez le produit à un périphérique numérique à l'aide d'un câble HDMI.
Un câble HDMI prend en charge les signaux audio et vidéo numériques, et ne requiert pas de câble audio.
Pour connecter le produit à un périphérique numérique qui ne prend pas en charge la sortie HDMI, utilisez un câble HDMI-DVI et des câbles audio.
L'image peut ne pas s'afficher normalement (voire pas du tout) ou l'audio ne pas fonctionner si un périphérique externe qui utilise une version plus ancienne du mode HDMI est branché au produit. Si ce type de problème survient, contactez le fabricant du périphérique externe pour obtenir plus d'informations sur la version HDMI et, si elle est obsolète, demandez une mise à niveau.
Assurez-vous d'utiliser un câble HDMI d'une épaisseur maximale de14 mm.
Assurez-vous d'acheter un câble HDMI certifié. Dans le cas contraire, l'image pourrait ne pas s'afficher ou une erreur de connexion pourrait survenir.
Nous vous conseillons d'utiliser un câble HDMI élémentaire à vitesse élevée ou un câble avec Ethernet. Ce produit ne prend pas en charge la fonction Ethernet via HDMI.
Le modèle OM**D-K n'est pas équipé de haut-parleurs internes. Pour activer le son, connectez un dispositif de sortie audio externe au port AUDIO OUT.Branchement à un système audio
Les composants de connexion peuvent varier en fonction des produits. AUDIO OUT Connexion du câble LAN
Les composants de connexion peuvent varier en fonction des produits. RJ45
Utilisez le câble Cat 7(type *STP) pour la connexion. *Câble blindé à paire torsadéeConnexion du boîtier réseau (vendus séparément)
Le modèle OM**D-K n'est pas livré avec un CACHE ARRIÈRE. Connectez les boîtiers réseau aux zones indiquées OM46D OM55D OM75DInstallation du boîtier réseau
L'aspect peut varier en fonction du produit.
Pour plus d'informations sur la connexion d'un boîtier réseau, reportez-vous au guide utilisateur qui vous été fourni lors de l'achat de votre boîtier. Étalez une couverture douce sur le sol en guise de protection. Ensuite, posez le produit avec l'avant orienté vers le bas sur la couverture. Desserrez les vis et retirez le cache. Introduisez le boîtier réseau dans le sens de la flèche. Fixez le boîtier réseau à l'aide des vis.Branchement de l'alimentation
Les boîtiers réseau sont vendus séparément.
Branchez les câbles d'alimentation du téléviseur et du boîtier réseau à la prise de courant.
Mettez l'appareil sous tension à l'aide de l’interrupteur d’alimentation. OM46D OM55D OM75DMagicInfo Pour utiliser MagicInfo, vous devez connecter un boîtier réseau (vendu séparément) au produit.
Pour modifier les paramètres de MagicInfo, exécutez MagicinfoSetupWizard sur le bureau.
Pour plus d'informations sur l'utilisation de MagicInfo, reportez-vous au DVD fourni avec le boîtier réseau.
Les informations de la présente section sont sujettes à modification sans préavis à des fins d'amélioration de la qualité.
Si un problème survient suite à l'installation d'un système d'exploitation autre que celui fourni avec le boîtier réseau, la restauration d'une version antérieure du système d'exploitation ou l'installation d'un logiciel incompatible avec le système d'exploitation fourni, vous ne pourrez pas bénéficier de l'assistance technique et la visite d'un technicien de service vous sera facturée. De plus, aucun échange ou remboursement ne sera possible. MagicInfo Setup Wizard - v.1.12 Select Application - step 1 MagicInfo Pro (LAN, WAN based version) MagicInfo-i Premium (Web-based version) Select Later < Back(B) Next(N) > Finish Cancel Activation du mode MagicInfo
Une fois le boîtier réseau (vendu séparément) installé et connecté au produit, mettez ce dernier sous tension.
Appuyez sur le bouton SOURCE de la télécommande, puis sélectionnez MagicInfo.
Brancher le boîtier réseau au port DVI IN (MAGICINFO) du produit entraîne la modification de Source de DVI en MagicInfo.
Sélectionnez l'application devant s'exécuter par défaut lors du démarrage de MagicInfo.MagicInfo Setup Wizard - v.1.12 Select TCP/IP - step 2 Obtain an IP address automatically Use the following IP address: IP address: Subnet mask: Default gateway:
Sélectionnez une langue. (La langue par défaut est English.) MagicInfo Setup Wizard - v.1.12 Select Screen Type - step 4 Landscape Portrait < Back(B) Next(N) > Finish Cancel
Sélectionnez un mode d'affichage. MagicInfo Setup Wizard - v.1.12 Setup Information
Vérifiez les paramètres que vous venez de définir.
Si l'icône d'exécution ne s'affiche pas, double-cliquez sur l'icône MagicInfo présente sur le bureau. L'icône s'affichera dans le coin inférieur droit de l'écran.Modication de la source d'entrée Source SOURCE → Source Source HDMI1HDMI2AV Display PortComposant Pour accéder aux options, maintenez votre doigt appuyé le bouton Entrée.
L'image affichée peut varier en fonction du modèle. Source vous permet de sélectionner un éventail de sources et de modifier leur nom. Vous pouvez afficher l'écran d'un périphérique source connecté au produit. Sélectionnez une source dans Liste Source pour afficher l'écran correspondant.
La source d'entrée peut aussi être modifiée via le bouton SOURCE de la télécommande.
Il se peut que l'écran ne s'affiche pas correctement en cas de sélection d'une source incorrecte comme périphérique source pour la conversion.
Pour afficher des informations détaillées sur les périphériques sources connectés, appuyez sur le bouton TOOLS sur la page Source. Modif. Nom SOURCE → Source → TOOLS → Modif. Nom → ENTER E Personnalisez le nom d'un périphérique externe connecté.
La liste peut inclure les périphériques source suivants. Les périphériques Source énumérés diffèrent en fonction de la source sélectionnée. PC / Décodeur Câble / Décodeur satellite / Décodeur PVR / Jeux / Blu-ray / DVD / Magnétoscope / Récepteur AV / Caméscope / DVI PC / Périph.DVI / TV / IPTV / HD DVD / DMA Information SOURCE → Source → TOOLS → Information → ENTER E Consultez les informations détaillées relatives au périphérique externe sélectionné.Utilisation de MDC Installation/désinstallation du programme MDC Installation
L'installation de MDC peut être affectée par l'état du réseau, de la carte graphique et de la carte mère.
Cliquez sur le programme d'installation de MDC Unified.
Sélectionnez une langue pour l'installation. Cliquez ensuite sur OK.
Lorsque l'écran "Welcome to the InstallShield Wizard for MDC_Unified" apparaît, cliquez sur "Next".
Dans la fenêtre "License Agreement" affichée, sélectionnez "I accept the terms in the license agreement" et cliquez sur "Next".
Dans la fenêtre "Customer Information" affichée, renseignez tous les champs d'information, puis cliquez sur "Next".
Dans la fenêtre "Destination Folder" affichée, sélectionnez le chemin d'accès au répertoire où vous souhaitez installer le programme et cliquez sur "Next".
Si le chemin d'accès n'est pas spécifié, le programme est installé dans le répertoire par défaut.
Dans la fenêtre "Ready to Install the Program" affichée, vérifiez le chemin d'accès au répertoire d'installation du programme et cliquez sur "Install".
La progression de l'installation est affichée.
Cliquez sur "Finish" dans la fenêtre "InstallShield Wizard Complete" affichée.
Sélectionnez "Launch MDC Unified" et cliquez sur "Finish" pour exécuter immédiatement le programme MDC.
L'icône de raccourci MDC Unified est créée sur le Bureau une fois l'installation terminée.
Il se peut que l'icône d'exécution de MDC ne soit pas affichée en fonction des spécifications du produit ou du système de l'ordinateur.
Si cette icône n'apparaît pas, appuyez sur la touche F5. Désinstallation
Sélectionnez Paramètres > Panneau de configuration dans le menu Démarrer, puis double-cliquez sur Ajout/Suppression de programmes.
Sélectionnez MDC Unified dans la liste et cliquez ensuite sur Modifier/Supprimer. "MDC" (Multiple Display Control) est une application qui vous permet de commander simultanément plusieurs périphériques d'affichage à l'aide d'un ordinateur. Pour obtenir des détails sur la manière d'utiliser le programme MDC, reportez-vous à l'Aide après avoir installé le programme. Le programme MDC est disponible sur le site Web.Connexion à MDC Utilisation de MDC via RS-232C (normes de transmission de données série) Vous devez brancher un câble série RS-232C aux ports série de l'ordinateur et du moniteur.
RS232C IN RS232C OUT
Monitor 1 Monitor 2 ComputerUtilisation de MDC via Ethernet Entrez l'IP du périphérique d'affichage principal et connectez le périphérique à l'ordinateur. Vous pouvez connecter les périphériques d'affichage à l'aide d'un câble LAN. Connexion à l'aide d'un câble LAN direct
Plusieurs produits peuvent être connectés via le port RJ45 du produit et les ports LAN du HUB. RJ45 HUB Monitor 1 Monitor 2 ComputerConnexion à l'aide d'un câble LAN de connexion
Plusieurs produits peuvent être connectés via le port RS232C IN / OUT du produit. Monitor 1 Monitor 2 Computer RS232C OUTRJ45Fonctionnalités de l'accueil
Pour utiliser la fonction Lecteur, réglez Lire via sur MagicInfo dans Système. Lisez une vaste gamme de contenu tels que des canaux dotés de programmes, des modèles ou des fichiers. Lisez des canaux ou du contenu à l'aide d'une des méthodes suivantes.
Chaîne du réseau: Permet de lire du contenu avec le serveur.
Pour exécuter Chaîne du réseau, vérifiez que le produit est connecté au serveur.
Chaîne locale: Permet de lire du contenu dans une mémoire interne ou externe. Lecteur HOME → Lecteur → ENTER E Lecteur Affichez divers contenus comme des chaînes programmées, des modèles ou des fichiers.Cloner le produitMode ImageParamètres IDProgr. act./désact.Mur d'imagesTéléscripteurÉtat du réseauPlus de paramètres Programmation Modèle
L'image affichée peut varier en fonction du modèle. Cette fonction est disponible dans Assistance → Acc. à Accueil. Accessible via le bouton HOME de la télécommande.Approbation d'un périphérique connecté depuis le serveur
Réglez Mode MagicInfo sur MagicInfo dans Paramètres réseau serveur. Acceptez et utilisez à présent le serveur MagicInfo.
Configurez d'abord les Paramètres réseau du serveur avant approbation du périphérique.
Accédez au serveur que vous avez attribué à votre périphérique.
Entrez vos ID et mot de passe pour vous connecter.
Sélectionnez Device dans la barre de menus supérieure.
Sélectionnez MagicInfo dans les menus de gauche.
Sélectionnez Unapproved dans les sous-menus de MagicInfo.
Sélectionnez le bouton Approve pour le périphérique visé dans la liste des périphériques MagicInfo non approuvés.7 Entrez les informations requises pour approuver le périphérique.
Device Name: saisissez le nom du périphérique.
Device Group: sélectionnez pour spécifier le groupe.
Location: saisissez l'emplacement actuel du périphérique.
Pour afficher les détails d'un programme réseau en cours d'exécution, il vous suffit d'appuyer sur le bouton INFO de la télécommande. Assurez-vous que le périphérique sélectionné est le bon en vérifiant son ID dans les informations détaillées.
Sélectionnez le menu All pour vérifier que le périphérique a été enregistré.
Une fois le périphérique approuvé par le serveur, le programme enregistré dans le groupe sélectionné est téléchargé sur le périphérique. Son exécution est lancée au terme du téléchargement.
Pour plus de détails sur la configuration d'un programme, reportez-vous au <guide utilisateur MagicInfo Server>.
Si un périphérique est supprimé de la liste de périphériques approuvés par le serveur, le périphérique redémarrera pour réinitialiser ses paramètres. Réglage de l'heure Un programme ne peut pas s'exécuter si l'heure définie sur le périphérique diffère de celle du serveur.
Accédez aux onglets Device → Time.
Sélectionnez le périphérique.
Sélectionnez Clock Set et synchronisez-la sur celle du serveur.
Lorsque vous vous connectez au serveur pour la première fois, l'heure indiquée sur le produit est définie à l'aide de l'heureGMT de la région où le serveur est installé.
Vous pouvez modifier l'heure sur le produit à partir du serveur, tel qu'indiqué à l'étape3.
Mettre le produit hors tension, puis à nouveau sous tension permet de restaurer le paramètre de l'heure du produit sur la dernière heure réglée à partir du serveur.
Pour plus de détails sur la gestion de l'heure (programmation, gestion des vacances, etc.), reportez- vous au <guide utilisateur MagicInfo Server>.Chaîne du réseau Lisez du contenu, des modèles et des programmes configurés sur le serveur.
Vous pouvez voir si le serveur est connecté (approbation) dans l'écran du menu Lecteur. Pour vérifier si le serveur est connecté lorsqu'un Chaîne du réseau est en cours d'exécution, appuyez sur le bouton INFO de la télécommande.
Sélectionnez Chaîne du réseau dans le menu Lecteur.
Chaîne du réseau s'exécute. Chaîne locale Lire un programme ou un canal ayant été configuré dans le produit.
Sélectionnez Chaîne locale dans le menu Lecteur.
Le message Aucune chaîne. s'affiche si aucun canal n'a été enregistré dans Chaîne locale.
Chaîne locale s'exécute. Mes modèles Lire un modèle dans Mes modèles stocké dans la mémoire interne du produit. Lecteur Périphérique:Interne Contenu: TousTrier par: Nom du fichierOptionsélément(s)Parc. et lisez le contenu stocké dans le périp. sélectionné.Aucune chaîne.Aucune chaîne.Chaîne du réseauChaîne localeMes modèles
L'image affichée peut varier en fonction du modèle.Fonctions disponibles sur la page Lecteur La page de la liste Lecteur comporte les fonctions suivantes.
Périphérique Sélectionnez Interne ou USB pour rechercher la liste de périphériques souhaitée.
Contenu Sélectionnez un type de contenu comme critère de recherche de la liste de contenu souhaitée.
Tous / Vidéo / Image / PDF / Flash / Office / Mes modèles
Trier par Spécifiez le critère de tri du contenu.
Nom du fichier / Lecture récente
Options Options de la page Lecteur Nom d'option Actions Lire élém. sél. Permet de sélectionner et lire le contenu souhaité. Envoyer Permet de copier du contenu vers un autre périphérique de stockage. Supprimer Permet de supprimer le contenu souhaité. Accéder à Multimédia Lisez du contenu grâce à la fonctionnalité de lecture de médias. Paramètres Permet de configurer les propriétés détaillées du contenu.
Reportez-vous à la page suivante pour plus de détails sur la fonction Paramètres.Menu Paramètres de la page Lecteur Paramètres Paramètres Rapport d'aspectDurée d'affichageEffet de transitionOrientation du contenuRetirer le périphérique USB en toute sécuritéPaysageDéfinissez l'affichage du contenu au format original ou en plein écran.Fermer
L'image affichée peut varier en fonction du modèle. Rapport d'aspect Permet de régler Rapport d'aspect sur Original ou Complet.
Cette fonction n'est disponible que pour les fichiers Vidéos, Images, PDF et Office. Durée d'achage Permet de régler la durée de chaque page d'un diaporama.
Cette fonction n'est disponible que pour les fichiers Images, PDF, Flash et Office. Eet de transition Permet de configurer des effets de transition entre les pages ou écrans d'un diaporama ou d'un fichier vidéo.
Aucun / Fondu 1 / Fondu 2 / Masquer / Spirale / Damier / Linéaire / Escaliers / Balayage / Aléatoire
Cette fonction n'est disponible que pour les fichiers Images. Orientation du contenu Changez l'orientation du contenu de lecture en mode Paysage ou Portrait.
Lorsque Orientation du contenu est en mode Portrait, le codec vidéo VP8 n'est pas pris en charge.
Source n'est pas disponible lorsque le mode Orientation du contenu est défini sur Portrait. Retirer le périphérique USB en toute sécurité Permet de retirer le périphérique USB de manière sécurisée Réinit. param. Restaure toutes les valeurs sous Paramètres sur le paramétrage par défaut au moment de l'achat du produit.Pendant la lecture de contenu Affichage des détails du contenu en cours de lecture Information Type:Numéro chaîne:Nom chaîne:Version du logiciel:ID MAC:Tags:Serveur: USB: Stockage pour chaîne du réseauTéléchargement de programme:Chaîne du réseauAucune chaîne sélect.Aucune chaîne sélect.B2B-EP-MIP-4510FF-FF-FF-FF-FF-FFAucunNon connectéNon connectéInterneAucun programme à télécharger
L'image affichée peut varier en fonction du modèle. Appuyez sur le bouton INFO de la télécommande.
Type: Type de canal en cours de lecture
Applicable uniquement pendant la lecture Chaîne du réseau / Chaîne locale.
Numéro chaîne: Numéro attribué au canal en cours de lecture
Applicable uniquement pendant la lecture Chaîne du réseau / Chaîne locale.
Nom chaîne: Nom du canal en cours de lecture
Applicable uniquement pendant la lecture Chaîne du réseau / Chaîne locale.
Version du logiciel: affiche la version logicielle d'un périphérique.
ID MAC: affiche le numéro d'identification d'origine d'un périphérique.
Tags: paramètres de balise attribués à un périphérique depuis le serveur
Serveur: affiche le statut de connexion (Connecté, Déconnecté ou Non connecté) du serveur.
USB: affiche le statut de connexion d'un périphérique USB.
Stockage pour chaîne du réseau: Affichez l'emplacement d'enregistrement du contenu.
Téléchargement de programme: affiche la progression du téléchargement d'un programme réseau depuis le serveur.Affichage des paramètres du contenu en cours de lecture Musique Liste lect Mode Image Mode Son Répétition
L'image affichée peut varier en fonction du modèle.
Cette fonction n'est pas disponible lors de la lecture du contenu via Mur d'images. Appuyez sur le bouton TOOLS de la télécommande pendant la lecture du contenu pour configurer les paramètres tels que Mode Image et Mode Son.
Liste lect Permet d'afficher une liste des éléments de contenu en cours de lecture.
Musique Permet de régler la musique de fond pour le contenu en cours de lecture.
Mode Image Personnalisez les paramètres d'affichage du contenu en cours de lecture.
Boutique et centre comm. / Bureau et école / Terminal et station / Mur d'images / Calibré
Mode Son Personnalisez les paramètres audio du contenu en cours de lecture.
Standard / Musique / Cinéma / Voix claire / Amplifier
Répétition Définissez le mode de répétition.
Une fois / TousFormats de chiers compatibles avec Lecteur
Les systèmes de fichiers pris en charge intègrent FAT32 et NTFS.
Les fichiers dont la résolution verticale et horizontale est supérieure à la résolution maximale ne peuvent pas être affichés. Vérifiez la résolution verticale et horizontale du fichier.
Vérifiez les types et versions de Codec vidéo et audio qui sont pris en charge.
Vérifiez les versions de fichiers qui sont prises en charge.
Prise en charge de Flash jusqu'à 10.1
Prise en charge de PowerPoint jusqu'à 97 – 2007
Seul le dernier périphérique USB connecté est reconnu. Programme réseau multitrame Restrictions relatives à la lecture
Deux fichiers vidéos (Vidéos) au maximum peuvent être lus simultanément.
Seul un fichier vidéo peut être lu à la fois en mode de lecture portrait.
Vous ne pouvez pas lire plus d'un fichier Flash.
Pour les fichiers Office (fichiers PPT et Word) et les fichiers PDF, un seul type de fichier est pris en charge à la fois.
Les fichiers LFD (.lfd) ne sont pas pris en charge. Restrictions relatives à la sortie audio
Vous ne pouvez pas utiliser plus d'une sortie audio.
Priorité de lecture: Fichier Flash > musique de fond réseau > musique de fond locale > dans la fenêtre principale sélectionnée par l'utilisateur
Musique de fond réseau: vous pouvez configurer les paramètres à l'étape1 lors de la création d'un programme serveur.
Musique de fond locale: vous pouvez configurer les paramètres de musique de fond à l'aide des outils qui s'affichent lorsque vous appuyez sur bouton TOOLS lors de la lecture Lecteur.
Fenêtre principale sélectionnée par l'utilisateur: vous pouvez configurer les paramètres de la fenêtre principale à l'étape2 lors de la création d'un programme serveur. Fichiers de modèle et fichiers LFD (.lfd) Restrictions
Assurez-vous qu'un dossier distribué (contenu/programmes) existe dans la mémoire Interne / USB . Restrictions relatives à la lecture
Vous pouvez lire un maximum de deuxfichiers vidéo (Vidéos).
Vous ne pouvez pas lire plus d'un fichier Flash.
Pour les fichiers Office (fichiers PPT et Word) et les fichiers PDF, un seul type de fichier est pris en charge à la fois.
Vous ne pouvez pas lire plusieurs vidéos (Vidéos) simultanément sur un seul écran de mur d'images. Restrictions relatives à la sortie audio
Vous ne pouvez pas utiliser plus d'une sortie audio.
Priorité de lecture: Fichier Flash > musique de fond réseau > musique de fond locale > dans la fenêtre principale sélectionnée par l'utilisateurContenu Extension de chier Conteneur Codec vidéo Résolution Vitesse de transmission (fps) Débit binaire (Mbps) Codec audio *.avi *.mkv *.asf *.wmv *.mp4 *.mov *.3gp *.vro *.mpg *.mpeg *.ts *.tp *.trp *.v *.vob *.svi *.m2ts *.mts *.divx AVI MKV ASF MP4 3GP VRO VOB
La vidéo 3D n'est pas prise en charge.
Les contenus dont la résolution est supérieure à la résolution indiquée dans le tableau ci-dessus ne sont pas pris en charge.
La lecture de contenus vidéo dont la vitesse de transmission ou la fréquence d'images est supérieure à la valeur indiquée dans le tableau ci-dessus risque d'être hachée.
Le contenu vidéo ne sera pas lu (ou pas correctement) en cas d'erreur au niveau du contenu ou du conteneur.
Certains appareils photos numériques et périphériques USB peuvent ne pas être compatibles avec le lecteur.
Prend en charge jusqu'àH.264, niveau4.1.
Pour tous les codecs vidéo à l'exception de MVC, VP8 et VP6:
GMC2 ou version ultérieuren'est pas pris en charge.
Prend uniquement en charge les spécifications MVCBD.
Certains codecs (MVC, VP8 et MJPEG) ne sont pas pris en charge dans les situations suivantes: lecture de différents types de fichier de manière successive, lecture de fichiers LFD ou lecture de fichiers en mode portrait.
La lecture de contenus audio dont la vitesse de transmission ou la fréquence d'images est supérieure à la valeur indiquée dans le tableau ci-dessus risque d'être hachée.
Le contenu vidéo ne sera pas lu (ou pas correctement) en cas d'erreur au niveau du contenu ou du conteneur.
Certains appareils photos numériques et périphériques USB peuvent ne pas être compatibles avec le lecteur.
Les formats QCELP et AMR NB/WB ne sont pas pris en charge.
Format de fichier image compatible : Jpeg
Résolution maximale prise en charge : 15.360 x
Effets d'image pris en charge : 9effets (Fondu 1, Fondu 2, Masquer, Spirale, Damier, Linéaire, Escaliers, Balayage, Aléatoire)Flash Power Point PDF
Compatible avec Flash 10.1
Format de fichier compatible : SWF
Résolution recommandée: 960 x 540
Attention Impossible de garantir des performances comparables à celles de Flash Player sur un système d'exploitation Windows Optimisation requise lors de la création de contenu
Format de fichier compatible : FLV
Vidéo Codec : H.264 BP Résolution: 1920 x 1080
Audio Codec : H.264 BP
Attention Format de fichier F4V non pris en charge Screen Video n'est pas pris en charge
Formats de fichier de document compatibles
Fonctions non prises en charge
Formes 3D (affichage restitué en 2D)
En-têtes et pieds de page (certains sous- éléments ne sont pas pris en charge)
Alignement Erreur d'alignement de groupe possible
Office2007 SmartArt n'est pas entièrement pris en charge; 97sous-éléments sur115 sont pris en charge.
Caractères à demi-chasse
Espacement des lettres
Texte vertical Certains sous-éléments ne sont pas pris en charge.
Annotations et documents
Formats de fichier de document compatibles
Fonctions non prises en charge
Aucun contenu inférieur à 1pixel n'est pris en charge en raison d'une dégradation des performances.
Le contenu à images masquées et à images en mosaïque n'est pas pris en charge.
Le contenu à texte pivoté n'est pas pris en charge.
Les effets à ombre3D ne sont pas pris en charge.
Certains caractères non pris en charge (Les caractères spéciaux sont peut-être corrompus)WORD Fichiers de modèle LFD
Formats de fichier de document compatibles
Fonctions non prises en charge
Effet d'arrière-plan de page
Alignement Erreur d'alignement de groupe possible
Formes 3D (affichage restitué en 2D)
Office2007 SmartArt n'est pas entièrement pris en charge; 97sous-éléments sur115 sont pris en charge.
Caractères à demi-chasse
Espacement des lettres
Texte vertical Certains sous-éléments ne sont pas pris en charge.
Annotations et documents
Création / modification / lecture sont uniquement disponibles dans Modèle.
Pris en charge dans Chaîne du réseau et Chaîne locale
Formats de fichier de document compatibles
Extension : .lfdFormats de chiers compatibles avec Mur d'images
Pour plus de détails, reportez-vous au <guide utilisateur MagicInfo Server>. Vidéo Image
La vidéo 3D n'est pas prise en charge.
Les contenus dont la résolution est supérieure à la résolution indiquée dans le tableau ci-dessus ne sont pas pris en charge.
La lecture de contenus vidéo dont la vitesse de transmission ou la fréquence d'images est supérieure à la valeur indiquée dans le tableau ci-dessus risque d'être hachée.
Le contenu vidéo ne sera pas lu (ou pas correctement) en cas d'erreur au niveau du contenu ou du conteneur.
Certains appareils photos numériques et périphériques USB peuvent ne pas être compatibles avec le lecteur.
Prend en charge jusqu'àH.264, niveau4.1.
Pour tous les codecs vidéo à l'exception de MVC, VP8 et VP6:
GMC2 ou version ultérieuren'est pas pris en charge.
Prend uniquement en charge les spécifications MVCBD.
Il se peut que certains codecs ne soient pas pris charge dans le mode de lecture portrait.
Format de fichier image compatible : Jpeg, png, bmp
Résolution maximale prise en charge : 15360 x 8640
L'affichage d'une image de résolution supérieure peut prendre plus de temps.Restrictions
Seul un fichier vidéo (Vidéos) peut être lu par client.
Différents fichiers de contenu peuvent être affichés sur les écrans d'un mur d'images. Vous ne pouvez pas lire deuxfichiers vidéo (Vidéos) sur un seul écran de mur d'images. Disponible Disponible Non disponibleProgrammation HOME → Programmation → ENTER E 00:0000:3001:0001:3002:0002:3003:0003:3004:0004:3005:0005:3006:00Aj. contenu pour créer un programme sur la chaîne.Configurez la durée d'affichage pour définir la durée de lecture de chaque élément.Déf. l'heure de début et l'heure de fin du programme.Durée de lecture [CH1]Channel 1 [CH2]Channel 2 [CH3]Channel 3OptionsType : LocalPériphérique : InterneProgr. du contenu sur une chaîne locale ou modif. des chaînes existantes. Programmation + Ajouter progr. Programmez votre contenu sur ch. 2.Programmez votre contenu sur ch. 3. Fonctions disponibles sur la page Programmation La page Programmation comporte les fonctions suivantes.
Local: Permet d'ajouter ou de modifier des programmes.
Réseau: Permet d'afficher le programme réseau configuré sur le serveur.
Permet d'afficher le nom d'un périphérique de stockage connecté.
Cette option n'est disponible que si Type est réglé sur Local dans Périphérique.
Options Options de la page Programmation Nom d'option Actions Envoyer Permet d'envoyer des programmes configurés à un autre périphérique de stockage. Similaire à la fonction Copier des ordinateurs. Supprimer Permet de supprimer des programmes. Paramètres Le contenu par défaut est lu sur un canal qui ne comprend pas d'informations de programme.Configuration de programmes de canal Lisez du contenu multimédia tel que des vidéos, des photos et de la musique à une heure précise.
Sélectionnez un canal à configurer.
Sélectionnez la vidéo, le fichier musical et la photo à appliquer au programme de canal.
Réglez l'heure de lecture du programme. (Heure de début ~ Heure de fin)
Modifiez le nom du programme de canal et sélectionnez le dossier de destination dans lequel l'enregistrer.
Appuyez sur le bouton Enregistrer.
Applicable uniquement si Type est réglé sur Local. Modification d'un programme de canal. Modifiez les paramètres d'un programme de canal configuré tels que le contenu, la durée et le nom du programme.
Sélectionnez un canal à modifier.
Sélectionnez la vidéo, la photo ou le fichier musical à modifier dans le programme de canal.
Suppression de contenu: Placez le curseur sur le contenu souhaité et appuyez sur le bouton
Allez jusqu'à l'extrême droite de la liste de contenu. Cliquez sur le bouton
pour ajouter du contenu ou modifier l'ordre de lecture des éléments.
Réglez l'heure de lecture du programme. (Heure de début ~ Heure de fin)
Modifiez le nom du programme de canal et sélectionnez le dossier de destination dans lequel l'enregistrer.
Appuyez sur le bouton Enregistrer.
Applicable uniquement si Type est réglé sur Local.Modèle HOME → Modèle → ENTER E Marché : Tous Orientation : Paysageélément(s)Sélec. un modèle à personnaliser.Mes modèles Modèle
L'image affichée peut varier en fonction du modèle.
La fonction Modèle est désactivée si Mur d'images est défini sur Activé. Fonctions disponibles sur la page Modèle Créez un contenu unique grâce aux modèles. Il est facile de créer du contenu. Il vous suffit de modifier les images et le texte dans un modèle. Triez la liste de modèles à l'aide des critères suivants.
Paysage: sélectionnez ce mode lorsque le produit est utilisé en orientation paysage.
Portrait: sélectionnez ce mode lorsque le produit est utilisé en orientation portrait.
Sélectionnez un modèle dans les modèles d'exemple fournis. New towninterior designSustainble evolution unfolods tomorrw’s design Ecran d'arrière-plan Fond musical Arrêt Sélec. dans zone modifiable pour ajouter contenu ou modif. texte existant. Modèle Aperçu Enregistrer Annuler2 Créez un modèle en insérant du texte, de la vidéo, des photos ou des fichiersPDF selon votre choix. Saisie de texte New town interior design Sustainble evolution unfolods tomorrw’s designEcran d'arrière-plan Fond musical ArrêtSélec. dans zone modifiable pour ajouter contenu ou modif. texte existant. Modèle AperçuEnregistrerAnnulerModifier le texteOption de police Modier le texte Sélectionnez la fenêtre Modifier le texte pour saisir du texte. Option de police Taille de police: Définissez la taille de la police des messages.
Accédez à un message et utilisez la touche VOL pour ajuster la taille de la police. Couleur police: Permet de spécifier la couleur du texte du message. Couleur d'arrière-plan: Permet de spécifier la couleur d'arrière-plan du message. Opacité d'arrière-plan: Permet de spécifier la transparence d'arrière-plan du message. Alignement :sélectionnez un mode d'alignement du message. Défil.: Permet de spécifier le sens/la vitesse de défilement du message. Masquer élément: Afficher ou masquer un message.
La sélection de Masquer ne réinitialise pas les paramètres du message. Réinit.: Permet de rétablir tous les paramètres de Option de police sur leurs valeurs par défaut. Insertion de contenu tel que vidéos, photos et fichiers PDF picture1.jpgEditerDurée par défaut du contenuMasquer élément AfficherRapport d'aspect Muet Elém.(s) sél.(s)Sélect. pour suppr.Sélec. dans zone modifiable pour ajouter contenu ou modif. texte existant. Modèle Terminé Annuler Configuration d'une image d'arrière-plan/musique de fond
Ecran d'arrière-planPériphérique : TousTerminéAnnulerSélec. dans zone modifiable pour ajouter contenu ou modif. texte existant. ModèleAperçu New town interior design Sustainble evolution unfolods tomorrw’s designLa prévisualisation du modèle est en cours d'exécution. Elle disparaîtra dans 20 secondes.
Affichez l'aperçu du modèle créé avec la fonction Aperçu.
Pour enregistrer le modèle, appuyez sur le bouton Enregistrer.
Configurez Nom du modèle et Stockage. Enregistrer Durée Nom du modèle Stockage 23:59:59 Modèle01 Interne Enregistrer Annuler
Appuyez sur le bouton Enregistrer pour terminer la création de contenu.Cloner le produit HOME → Cloner le produit → ENTER E Cloner le produit
L'image affichée peut varier en fonction du modèle. Exportez les paramètres du produit sur un périphérique USB ou chargez-les via un périphérique USB. Cette option est utile lorsque vous affectez les mêmes paramètres à plusieurs produits. Si le périphérique USB ne contient pas de chier dupliqué
Branchez le périphérique USB à un port USB. Exécutez la fonction Cloner le produit.
Le message Aucun fichier de réplication trouvé sur le périph. USB. Copier les paramètres système de ce produit sur le périph. USB ? s'affiche. Si le périphérique USB contient un chier dupliqué
Branchez le périphérique USB à un port USB. Exécutez la fonction Cloner le produit.
Le message Fichier de réplication trouvé. Sélectionnez une option. s'affiche. Exécutez la fonction Cloner dep. USB ou Cloner vers USB.
Cloner dep. USB: Permet d'appliquer les paramètres du périphérique USB au produit.
Cloner vers USB: Permet de copier les paramètres du produit sur le périphérique USB.
Une fois la configuration terminée, le produit est automatiquement redémarré.Paramètres ID HOME → Paramètres ID → ENTER E Paramètres ID
L'image affichée peut varier en fonction du modèle. Attribuez un ID à un moniteur. Appuyez sur u/d pour sélectionner une valeur et appuyez ensuite sur E. ID périphérique Entrez l'ID du produit connecté au câble d'entrée pour la réception des signaux d'entrée. (Plage: 0~224)
Entrez le numéro de votre choix à l'aide des touches numériques de la télécommande. Câble de connexion au PC Sélectionnez une méthode de connexion à MDC pour recevoir le signal MDC.
Câble RS232C communiquez avec MDC via le câble stéréo RS232C.
Câble RJ45(LAN) communiquez avec MDC via le câble stéréo RJ45. Dénit. auto ID périph. Cette fonction attribue automatiquement un numéro d'identification à un périphérique connecté via un câble RS232C.Mur d'images HOME → Mur d'images → ENTER E Mur d'images
L'image affichée peut varier en fonction du modèle. Cette option vous permet de personnaliser la disposition des différents écrans connectés afin de former un mur d'images. Vous pouvez, en outre, afficher une portion d'une image complète ou répéter la même image sur chacun des écrans connectés. Pour afficher plusieurs images, consultez l'aide de MDC ou le guide d'utilisation de MagicInfo. Certains modèles ne prennent pas en charge la fonction MagicInfo. Appliquer à
Source actuelle (sortie d'écran depuis un périphérique connecté à Source): Configurez les fonctions de mur vidéo de la sortie d'écran à partir d'un périphérique externe connecté au produit.
MagicInfo Player S: configurez les fonctions de mur vidéo pour le contenu enregistré dans le produit, sur une clé USB ou une carte SD. Restrictions La lecture risque d'être hachée si des fichiers vidéo de différentes résolutions sont lus de manière successive (par ex. lecture d'un contenu 1280x720 après un contenu 1920x1080) ou si un fichier image et un fichier vidéo sont lus l'un après l'autre. Vidéo Image
Résolution prise en charge
1920 x 1080 à 24p/30p
1280 x 720 à 24p/30p/60p
Les images HEVC et 3D ne sont pas prises en charge.
Format de fichier image compatible : Jpeg, png, bmp
Résolution maximale prise en charge
bmp: 4096 x 4096Mur d'images Vous pouvez activer ou désactiver Mur d'images. Pour former un mur d'images, sélectionnez Activé.
Arrêt / Activé Horizontal x Vertical Cette fonction divise automatiquement un affiche sur mur vidéo selon une configuration matricielle. Entrez la matrice du mur vidéo. L'affichage sur mur vidéo est divisé selon la matrice configurée. Le nombre de périphériques d'affichage vertical ou horizontal peut être défini entre 1 et 15.
Un affiche sur mur vidéo peut être divisé en 225 écrans maximum.
L'option Horizontal x Vertical n'est activée que lorsque Mur d'images est définie sur Activé. Position écran Pour réorganiser les écrans divisés, réglez le numéro pour chaque produit dans la matrice à l'aide de la fonction Position écran. La sélection de Position écran permet d'afficher la matrice du mur vidéo avec les numéros attribués aux produits qui forment le mur vidéo. Pour réorganiser les produits, utilisez les boutons directionnels de la télécommande pour déplacer un produit vers le numéro souhaité. Appuyez sur le bouton E.
Tous les écrans: attribuer des positions à tous les écrans. Il n'est pas nécessaire de définir un mur d'images pour les écrans individuels.
Ecran actuel: attribuer uniquement une position d'écran à ce premier écran.
Position écran peut être défini pour un maximum de 15x15 écrans divisés (225 périphériques). En cas de connexion en mode DP Loopout, le nombre maximum de périphériques passe à 100.
L'option Position écran n'est activée que lorsque Mur d'images est définie sur Activé.
Pour utiliser cette fonction, vérifiez que Horizontal x Vertical est configuré. Format Permet de sélectionner le mode d'affichage des images sur le mur vidéo.
Plein: affiche les images en plein écran sans marge.
Naturel: affiche les images au format d'origine sans augmenter ni réduire la taille.
L'option Format n'est activée que lorsque Mur d'images est définie sur Activé.État du réseau HOME → État du réseau → ENTER E État du réseau
L'image affichée peut varier en fonction du modèle. Permet de vérifier le réseau et la connexion Internet.Mode Image HOME → Mode Image → ENTER E Mode Image
L'image affichée peut varier en fonction du modèle. Sélectionnez un mode d'image (Mode Image) adapté à l'environnement dans lequel l'appareil sera utilisé.
Boutique et centre comm. Convient aux centres commerciaux.
Sélectionnez Vidéo/Image ou Texte en fonction du mode d'image.
Bureau et école Convient aux bureaux et écoles.
Sélectionnez Vidéo/Image ou Texte en fonction du mode d'image.
Terminal et station Convient aux gares routières et ferroviaires.
Sélectionnez Vidéo/Image ou Texte en fonction du mode d'image.
Mur d'images Convient aux environnements utilisant l'affichage sur mur vidéo.
Sélectionnez Vidéo/Image ou Texte en fonction du mode d'image.
Calibré dans ce mode, les paramètres de luminosité, de couleur, de gamma et d'uniformité personnalisés à l'aide du programme de calibrage des couleurs Advanced Color Management sont appliqués.
Pour appliquer correctement le mode Calibré, veillez à configurer les paramètres de qualité d'image, tels que la luminosité, la couleur, le gamma et l'uniformité à l'aide du programme de calibrage des couleurs Advanced Color Management.
Pour plus d'informations sur le programme Advanced Color Management, contactez le revendeur auprès duquel vous avez acheté le produit.Progr. act./désact. HOME → Progr. act./désact. → ENTER E Progr. act./désact.
L'image affichée peut varier en fonction du modèle.
Vous devez configurer l'horloge pour pouvoir utiliser la fonction Progr. act./désact.. Progr. activ. Définissez Progr. activ. pour que votre produit se mette automatiquement sous tension à l'heure et le jour de votre choix. Le produit est mis sous tension, avec la source d'entrée ou le volume indiqué. Progr. activ.: configurez le programmateur de mise sous tension en faisant votre choix parmi les sept options disponibles. Assurez-vous de configurer l'heure actuelle en premier lieu. (Progr. activ. 1 ~ Progr. activ. 7)
Configuration: sélectionnez Arrêt, Une fois, Quotid., Lun~Ven, Lun~Sam, Sam~Dim ou Manuel. Si vous sélectionnez Manuel, vous pouvez choisir les jours où la fonction Progr. activ. doit mettre votre produit sous tension.
La coche indique les jours sélectionnés.
Heure: réglez les heures et les minutes. Utilisez les boutons numériques ou les boutons de direction haut et bas pour entrer des chiffres. Utilisez les boutons de direction gauche et droite pour modifier les zones de saisie.
Volume: réglez le volume voulu. Utilisez les boutons de direction gauche et droite pour modifier le volume.
Source: sélectionnez la source d'entrée de votre choix.
Contenu (lorsque la Source a la valeur Interne/USB): À partir du périphérique USB ou de mémoire interne, sélectionnez un dossier comprenant le contenu que vous souhaitez lire lorsque le produit est sous tension. Le contenu peut inclure de la musique, des photos ou des vidéos.
Cette fonction n'est disponible que si un périphérique USB est connecté.
Si aucun fichier audio n'est présent sur le périphérique USB ou si vous ne sélectionnez pas de dossier contenant un fichier audio, la fonction Programmateur ne fonctionnera pas correctement.
En présence d'un seul fichier photo dans le périphérique USB, Diaporama n'est pas lu.
Si le nom d'un dossier est trop long, vous ne pouvez pas sélectionner ce dossier.
Un dossier est affecté à chaque périphérique USB que vous utilisez. Quand vous utilisez plusieurs périphériques USB du même type, assurez-vous que les dossiers attribués à chaque périphérique USB portent des noms différents.
Nous vous conseillons d'utiliser une clé USB et un lecteur multicarte quand vous utilisez la fonction Progr. activ..
La fonction Progr. activ. peut ne pas fonctionner avec les périphériques USB à batterie intégrée, les lecteursMP3 ou les lecteurs multimédia personnels de certains fabricants, car le produit met trop de temps à reconnaître ces périphériques.Progr. désact. Configurez le programmateur de mise hors tension (Progr. désact.) en faisant votre choix parmi les sept options disponibles. (Progr. désact. 1 ~ Progr. désact. 7)
Configuration: sélectionnez Arrêt, Une fois, Quotid., Lun~Ven, Lun~Sam, Sam~Dim ou Manuel. Si vous sélectionnez Manuel, vous pouvez choisir les jours où la fonction Progr. désact. doit mettre votre produit hors tension.
La coche indique les jours sélectionnés.
Heure: réglez les heures et les minutes. Utilisez les boutons numériques ou les boutons de direction haut et bas pour entrer des chiffres. Utilisez les boutons de direction gauche et droite pour modifier les zones de saisie. Gestion des vacances Le retardateur est désactivé au cours d'une période qui a été définie en tant que Vacances.
Ajouter congé: indiquez la période de vacances que vous souhaitez définir. Sélectionnez les dates de début et de fin des vacances que vous voulez ajouter à l'aide des boutons
, puis cliquez sur le bouton Enregistrer. La période est ajoutée à la liste des vacances.
Démarrer: définissez la date de début des vacances.
Fin: définissez la date de fin des vacances.
Supprimer: supprimez les éléments sélectionnés depuis la liste de vacances.
Editer: Permet de sélectionner une option de vacances et de modifier la date.
Déf. progr. appliqué: réglez le programmateur Progr. activ. et le programmateur Progr. désact. pour qu'ils ne s'activent pas pendant les jours fériés.
pour sélectionner les paramètres Progr. activ. et Progr. désact. que vous ne souhaitez pas activer.
Les paramètres Progr. activ. et Progr. désact. sélectionnés ne s'activent pas.Téléscripteur HOME → Téléscripteur → ENTER E Téléscripteur
L'image affichée peut varier en fonction du modèle. Saisissez du texte quand une vidéo ou une image est affichée, et affichez le texte à l'écran.
Message: saisissez le message à afficher à l'écran.
Heure: définissez l'Heure de début et l'Heure de fin d'affichage d'un Message.
Option de police: Permet d'indiquer la police et la couleur du texte du message.
Position: sélectionnez l'orientation d'affichage d'un Message.
Défil.: Permet d'indiquer les options Direction et Vitesse pour le défilement du message.
Aperçu: Aperçu de la configuration des sous-titres. Plus de paramètres HOME → Plus de paramètres → ENTER E Plus de paramètres
L'image affichée peut varier en fonction du modèle. Le menu de paramètres d'image s'affiche.Lancement de l'URL HOME → Lancement de l'URL → ENTER E Lancement de l'URL 12:00 Modifier URL Janvier 1 2014Cloner le produitMode ImageParamètres IDProgr. act./désact.Mur d'imagesTéléscripteurÉtat du réseauPlus de paramètres
L'image affichée peut varier en fonction du modèle. Pour plus de détails sur l'utilisation de la fonction Lancement de l'URL, contactez le vendeur auquel vous avez acheté le produit.
Pour utiliser la fonction Lancement de l'URL, réglez Lire via sur Lancement de l'URL dans Système.Réglage de l'écran Configurez les paramètres Image (Rétroéclairage, Nuance Coul., etc.). La disposition des options du menu Image peut varier en fonction du produit. Mode Image MENU m → Image → Mode Image → ENTER E
Image Mode Image Rétroéclairage Contraste Luminosité Netteté Couleur Teinte (V/R) Terminal et station
L'image affichée peut varier en fonction du modèle. Sélectionnez un mode d'image (Mode Image) adapté à l'environnement dans lequel l'appareil sera utilisé.
Boutique et centre comm.Convient aux centres commerciaux.
Sélectionnez Vidéo/Image ou Texte en fonction du mode d'image.
Bureau et écoleConvient aux bureaux et écoles.
Sélectionnez Vidéo/Image ou Texte en fonction du mode d'image.
Terminal et stationConvient aux gares routières et ferroviaires.
Sélectionnez Vidéo/Image ou Texte en fonction du mode d'image.
Mur d'imagesConvient aux environnements utilisant l'affichage sur mur vidéo.
Sélectionnez Vidéo/Image ou Texte en fonction du mode d'image.
Calibré dans ce mode, les paramètres de luminosité, de couleur, de gamma et d'uniformité personnalisés à l'aide du programme de calibrage des couleurs Advanced Color Management sont appliqués.
Pour appliquer correctement le mode Calibré, veillez à configurer les paramètres de qualité d'image, tels que la luminosité, la couleur, le gamma et l'uniformité à l'aide du programme de calibrage des couleurs Advanced Color Management.
Pour plus d'informations sur le programme Advanced Color Management, contactez le revendeur auprès duquel vous avez acheté le produit.Rétroéclairage / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R) MENU m → Image → ENTER E
Image Mode Image Rétroéclairage Contraste Luminosité Netteté Couleur Teinte (V/R) Terminal et station
L'image affichée peut varier en fonction du modèle.Votre produit présente plusieurs options de réglage de la qualité d'image. Mode Image Paramètres Mode Image Options réglables Boutique et centre comm., Bureau et école, Terminal et station, Mur d'images Vidéo/Image Rétroéclairage / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R) Texte Rétroéclairage / Contraste / Luminosité / NettetéCalibré Rétroéclairage ― Lorsque vous modifiez les paramètres Rétroéclairage, Contraste, Luminosité, Netteté, Couleur ou Teinte (V/R), l'OSD est ajusté en conséquence. ―Vous pouvez régler et stocker des paramètres pour chaque périphérique externe branché à une entrée du produit. ―En réduisant la luminosité de l'image, vous réduirez votre consommation d'énergie.Temp. Coul. MENU m → Image → Temp. Coul. → ENTER E Image Temp. Coul. 10000K
L'image affichée peut varier en fonction du modèle. Permet d'ajuster la température de couleur (rouge/vert/bleu). (Plage: 2800K–16000K)
Cette option est disponible si Nuance Coul. est défini sur Arrêt.
Si Mode Image est défini sur Calibré, Temp. Coul. est désactivé.Balance blancs MENU m → Image → Balance blancs → ENTER E Image Balance blancs
L'image affichée peut varier en fonction du modèle. 2Points Réglez la température de couleur pour obtenir une image plus naturelle.
Aj. Rouge / Aj. Vert / Aj. Bleu: ajustez l'obscurité de chaque couleur (rouge, vert, bleu).
Régl. Rouge / Régl. vert / Régl. bleu: ajustez la luminosité de chaque couleur (rouge, vert, bleu).
Réinit.: Convient aux environnements utilisant l'affichage sur mur vidéo. 10Points Permet de contrôler la balance des blancs par intervalle de 10points en réglant la luminosité du rouge, du vert et du bleu.
Arrêt / Activé Niveau: sélectionnez l'intervalle pour procéder à l'ajustement. Rouge: ajustez le niveau de rouge. Vert: ajustez le niveau de vert. Bleu: ajustez le niveau de bleu. Réinit.: Convient aux environnements utilisant l'affichage sur mur vidéo.
Il est possible que certains périphériques externes ne prennent pas cette fonction en charge.
Activé lorsque Mode Image est défini sur Bureau et école (Vidéo/Image).Gamma MENU m → Image → Gamma → ENTER E Image Gamma 0
L'image affichée peut varier en fonction du modèle. Réglez l'intensité des couleurs primaires.
Si Mode Image est défini sur Calibré, Gamma est désactivé. Valeur étalonnée MENU m → Image → Valeur étalonnée → ENTER E Image Valeur étalonnée
L'image affichée peut varier en fonction du modèle. Choisissez d'appliquer ou non aux modes Informations et Publicités les paramètres de luminosité, de couleur, de gamma et d'uniformité personnalisés à l'aide du programme de calibrage des couleurs Advanced Color Management.
Ne pas appli / Appliquer
Pour plus d'informations sur le programme Advanced Color Management, contactez le revendeur auprès duquel vous avez acheté le produit.
Si Mode Image est défini sur Calibré, Valeur étalonnée est désactivé.Paramètres avancés MENU m → Image → Paramètres avancés → ENTER E Paramètres avancés Contraste Dyn. Nuance de noir Carnation RVB uniquement Espace de couleur Lumin./Mouvement Moyen Plus sombre
L'image affichée peut varier en fonction du modèle. Mode Image Paramètres Mode Image Options réglables Boutique et centre comm., Bureau et école, Mur d'imagesVidéo/Image Contraste Dyn. / Nuance de noir / Carnation / RVB uniquement / Espace de couleur Texte Contraste Dyn. / Nuance de noir Terminal et station Vidéo/Image Contraste Dyn. / Nuance de noir / Carnation / RVB uniquement / Espace de couleur / Lumin./ Mouvement Texte Contraste Dyn. / Nuance de noir
Si Mode Image est défini sur Calibré, Paramètres avancés est désactivé.Paramètres avancés Contraste Dyn. Nuance de noir Carnation RVB uniquement Espace de couleur Lumin./Mouvement Moyen Plus sombre
L'image affichée peut varier en fonction du modèle. Contraste Dyn. Réglez le contraste de l'écran.
Arrêt / Bas / Moyen / Elevé Nuance de noir Sélectionnez la nuance de noir pour régler la profondeur de l'écran.
Arrêt / Sombre / Plus sombre / Le plus sombre Carnation Accentuez les tons rose Carnation. RVB uniquement Affiche les couleurs Rouge, Vert et Bleu pour permettre des réglages précis de la teinte et de la saturation.
Arrêt / Rouge / Vert / Bleu Espace de couleur Permet de régler la gamme et la variété de couleurs (espace de couleur) disponibles pour créer des images.
Auto. / Natif / Personnalisé
Pour ajuster Couleur, Rouge, Vert, Bleu et Réinit., réglez Espace de couleur sur Personnalisé. Lumin./Mouvement Réduisez votre consommation d'énergie en baissant la luminosité de l'écran quand des mouvements ont lieu à l'écran.
Arrêt / ActivéOptions d'image MENU m → Image → Options d'image → ENTER E Options d'image Nuance Coul. Digital Clean View Filtre Bruit MPEG Niv. noir HDMI Mode Film Auto Motion Plus Rétroéclairage dynamique Arrêt Arrêt Arrêt Normal Arrêt Arrêt Arrêt
L'image affichée peut varier en fonction du modèle. Mode Image Paramètres Mode Image Options réglables Boutique et centre comm., Bureau et école, Terminal et station, Mur d'imagesVidéo/Image Nuance Coul. / Digital Clean View / Filtre Bruit MPEG / Niv. noir HDMI / Mode Film / Rétroéclairage dynamique Texte Nuance Coul. / Niv. noir HDMI / Rétroéclairage dynamique Calibré Niv. noir HDMI / Rétroéclairage dynamiqueOptions d'image Nuance Coul. Digital Clean View Filtre Bruit MPEG Niv. noir HDMI Mode Film Auto Motion Plus Rétroéclairage dynamique Arrêt Arrêt Arrêt Normal Arrêt Arrêt Arrêt
L'image affichée peut varier en fonction du modèle. Nuance Coul. Si la source d'entrée est PC, DVI ou HDMI1, HDMI2 (connexion PC), Display Port.
Arrêt / Froide / Standard / Chaude Si la source d'entrée est AV, Composant ou HDMI1, HDMI2.
Arrêt / Froide / Standard / Chaude 1 / Chaude 2
Si Mode Image est défini sur Calibré, Nuance Coul. est désactivé.
Vous pouvez régler et stocker des paramètres pour chaque dispositif externe branché à une entrée du produit. Digital Clean View Si le signal de diffusion reçu par votre produit est faible, vous pouvez activer la fonction Digital Clean View pour réduire les parasites et les images fantômes susceptibles d'apparaître à l'écran.
Arrêt / Bas / Moyen / Elevé / Auto.
L'intensité du signal reçu est maximale lorsque la barre est verte.
Si le signal est faible, essayez toutes les options jusqu'à ce que le produit affiche la meilleure image qui soit. Filtre Bruit MPEG Permet de réduire le bruit MPEG pour offrir une qualité d'image supérieure.
Arrêt / Bas / Moyen / Elevé / Auto. Niv. noir HDMI Permet de choisir le niveau de noir pour régler la profondeur de l'écran.
Disponible uniquement en modes Display Port, HDMI1, HDMI2 et DVI (synchronisationAV: 480p, 576p, 720p, 1080i, 1080p).Options d'image Nuance Coul. Digital Clean View Filtre Bruit MPEG Niv. noir HDMI Mode Film Auto Motion Plus Rétroéclairage dynamique Arrêt Arrêt Arrêt Normal Arrêt Arrêt Arrêt
L'image affichée peut varier en fonction du modèle. Mode Film Ce mode permet de visualiser des films. Permet de configurer le produit pour qu'il détecte et traite automatiquement des signaux de film provenant de toutes les sources et qu'il règle l'image en vue d'atteindre une qualité optimale.
Arrêt / Auto.1 / Auto.2
Disponible en modes AV, Composant (480i / 1080i). Auto Motion Plus Supprimez le flou et les saccades visibles dans les scènes qui présentent de nombreux mouvements rapides, et obtenez ainsi une image plus nette. Les noms du menu peuvent varier selon le pays. Arrêt: désactive l'option Auto Motion Plus. Précis: définit l'option Auto Motion Plus en mode Précis (convient pour visualiser des images en mouvement de façon nette). Standard: définit l'option Auto Motion Plus en mode Standard. Fluide: définit l'option Auto Motion Plus en mode Fluide (convient pour visualiser des images en mouvement de façon naturelle). Personnalisé: permet de réduire la rémanence d'image et les saccades selon vos besoins.
Réduction de flou: permet de réduire la rémanence d'image selon vos besoins.
Cette option est uniquement prise en charge si Auto Motion Plus est réglé sur Personnalisé.
Réduc. vibrations: permet de réduire les saccades selon vos besoins.
Cette option est uniquement prise en charge si Auto Motion Plus est réglé sur Personnalisé.
LED Clear Motion: permet d'éclaircir les images mobiles.
Cette option est uniquement prise en charge si Auto Motion Plus est réglé sur Personnalisé.
Réinit.: permet de restaurer les paramètres par défaut de Auto Motion Plus.
Avec cette option, il est possible que la couleur à l'écran varie accidentellement.
Désactivé lorsque PIP est réglé sur Activé.
Cette fonction peut varier en fonction du modèle. Rétroéclairage dynamique Réglez automatiquement le rétroéclairage pour fournir le meilleur contraste d'écran possible en fonction des conditions actuelles.
La fonction Rétroéclairage dynamique n'est pas disponible lorsque la source d'entrée est définie sur PC, AV ou Composant et que Mur d'images a la valeur Activé.Format de l'image MENU m → Image → Format de l'image → ENTER E
Format de l'image Format de l'image 16:9 Position Résolution Arrêt
L'image affichée peut varier en fonction du modèle.Choisissez la taille et le format de l'image affichée à l'écran. Format de l'image ―Les options de réglage d'écran varient en fonction de la source d'entrée active.
16:9: passe l'image en mode écran large 16:9.
Zoom1: à utiliser pour un grossissement modéré. Coupe les parties supérieure et latérales.
Zoom2: à utiliser pour un fort grossissement.
Smart View 1: réduit l'image 16:9 de 50%. Smart View 1 est activé uniquement en mode HDMI1, HDMI2.
Smart View 2: réduit l'image 16:9 de 25%. Smart View 2 est activé uniquement en mode HDMI1, HDMI2.
Ajuster à écran: agrandit le format de l'image de manière à occuper tout l'écran.
4:3: passe l'image en mode basique (4:3). ―N'appliquez pas le format 4:3 pendant une durée prolongée. Les bordures qui s'affichent à droite et à gauche, ou en haut et en bas de l'écran, peuvent provoquer une rémanence de l'image (brûlure d'écran) qui n'est pas couverte par la garantie.
Adapter à l’écran: permet d'afficher toute l'image sans coupe lors de l'entrée de signaux HDMI1, HDMI2 (720p / 1080i / 1080p) ou Composant (1080i / 1080p).
Personnalisé: permet de modifier la résolution selon les préférences de l'utilisateur.
Format d'origine: si la source d'entrée est PC, DVI, HDMI1, HDMI2 (connexion PC), Display Port, la vidéo s'affiche selon son format d'origine. ―Les ports sont susceptibles de varier en fonction du modèle.Position
Format de l'image Format de l'image Personnalisé Position Résolution Arrêt
L'image affichée peut varier en fonction du modèle. Ajustez la position de l'image. La fonction Position n'est disponible que si Format de l'image a la valeur Zoom1, Zoom2, Ajuster à écran, Adapter à l’écran ou Personnalisé.
Pour utiliser la fonction Position après avoir sélectionné Zoom1, Zoom2, Ajuster à écran, Adapter à l’écran ou Personnalisé, procédez comme suit.
Appuyez sur le bouton d pour sélectionner Position. Appuyez sur le bouton E.
Appuyez sur le bouton u ou d pour déplacer l'image vers le haut ou le bas.
Appuyez sur le bouton E. Zoom/Position
Format de l'image Format de l'image Personnalisé Zoom/Position Résolution Arrêt
L'image affichée peut varier en fonction du modèle. Ajuste le zoom et la position de l'image. Cette option est disponible lorsque la source d'entrée est définie sur HDMI1, HDMI2 (1080i / 1080p) ou AV, Composant (1080i / 1080p). Format de l'image doit être défini sur Personnalisé pour que cette option soit disponible.
Appuyez sur le bouton d pour sélectionner Zoom/Position. Appuyez sur le bouton E.
Sélectionnez Zoom ou Position. Appuyez sur le bouton E.
Appuyez sur le bouton u/d/l/r pour déplacer l'image.
Appuyez sur le bouton E.
Pour restaurer la position d'origine de l'image, sélectionnez Réinit. sur l'écran Zoom/Position. L'image reprendra sa position par défaut.Résolution Si l'image est déformée, bien que la résolution de la carte graphique soit définie sur l'une des options suivantes, vous pouvez optimiser la qualité d'image en sélectionnant la même résolution pour le produit et l'ordinateur à l'aide de ce menu. Résolutions disponibles: Arrêt / 1024x768 / 1280x768 / 1360x768 / 1366x768Réglage Automatique MENU m → Image → Réglage Automatique → ENTER E Image Réglage Automatique
Disponible en mode PC uniquement.
L'image affichée peut varier en fonction du modèle. Permet de régler les positions/valeurs de fréquence et d'effectuer un réglage précis automatique des paramètres. Réglage écran PC MENU m → Image → Réglage écran PC → ENTER E Image Réglage écran PC
Disponible en mode PC uniquement.
L'image affichée peut varier en fonction du modèle.
Régl. Base / Regl. Préc Permet de supprimer ou réduire le bruit de l'image. Si le bruit n'est pas éliminé grâce aux seuls réglages précis, utilisez la fonction Régl. Base pour ajuster au mieux la fréquence (Régl. Base), puis réutilisez les réglages précis. Une fois le bruit réduit, ajustez à nouveau l'image pour l'aligner au centre de l'écran.
Position Réglez la position de l'écran du PC s'il n'est pas centré ou s'il ne correspond pas à l'écran du produit. Appuyez sur le bouton
pour régler la position verticale. Appuyez sur le bouton
pour régler la position horizontale.
Réinitialiser Image Permet de rétablir les paramètres par défaut de l'image.Image désactivée MENU m → Image → Image désactivée → ENTER E Image Image désactivée
L'image affichée peut varier en fonction du modèle. Sélectionnez Image désactivée pour éteindre l'écran. Le volume n'est pas désactivé. Pour allumer l'écran, appuyez sur n'importe quel bouton autre que le bouton de volume. Réinit. param. img MENU m → Image → Réinit. param. img → ENTER E Image Réinit. param. img
L'image affichée peut varier en fonction du modèle. Permet de rétablir les paramètres par défaut du mode d’image actuel.Achage à l'écran PIP MENUm → Affichage à l'écran → PIP → ENTERE Achage à l'écran PIP Orientation de l'achageProtection de l'écranAchage du messageTransparence menuLangue des menusRéinit. a. écranMoyenFrancês
L'image affichée peut varier en fonction du modèle.
Pour le son PIP, reportez-vous aux instructions Sélection du son.
Si vous mettez le produit hors tension alors que vous regardiez l'écran en mode PIP, le mode PIP reste actif même après la mise hors/sous tension.
Peut-être avez-vous remarqué que l'image de l'écran PIP semble légèrement anormale quand vous utilisez l'écran principal pour regarder un jeu ou un karaoké. Paramètres PIP L'image provenant de la source vidéo externe est affichée sur l'écran principal, tandis que l'image du produit est affichée sur l'écran d'image secondaire PIP. Image principale Image secondaire PC AV / Composant AV / Composant PC / Display Port / HDMI1, HDMI2 / DVI / MagicInfo HDMI1, HDMI2 / DVI / SBB AV / Composant MagicInfo PC / AV / Composant / Display Port / HDMI1, HDMI2 / DVIPIP PIP Source Taille Position Sélection du son Arrêt
L'image affichée peut varier en fonction du modèle.
PIP (Arrêt / Activé): activez ou désactivez la fonction PIP.
Source: vous pouvez sélectionner la source de l'image secondaire.
Taille ( , , , , , , ): sélectionnez la taille de l'image secondaire.
Position ( , , , , ): sélectionnez la position de l'image secondaire.
En mode double ( , , , ), il est impossible de sélectionner Position.
Sélection du son (Principal / Secondaire): vous pouvez choisir d'écouter le son à partir de l'image Principal ou de l'image Secondaire.Orientation de l'achage MENUm → Affichage à l'écran → Orientation de l'affichage → ENTERE Orientation de l'achage Orientation du menu à l'écran Orientation du contenu source Rapport d'aspect Paysage Paysage Plein écran
L'image affichée peut varier en fonction du modèle. Orientation du menu à l'écran Configurez l'écran de menu.
Paysage: affichez le menu en mode paysage (par défaut).
Portrait: affichez le menu en mode portrait sur le côté droit de l'écran du produit.
Uniquement disponible en mode PC, DVI, AV, HDMI1, HDMI2, MagicInfo, Display Port. Orientation du contenu source Modifiez l'orientation de l'écran du produit.
Paysage: affichez le menu en mode paysage (par défaut).
Portrait: affichez l'écran en mode portrait.
Uniquement disponible en mode PC, DVI, AV, HDMI1, HDMI2 (lorsqu'un ordinateur est connecté), Display Port.
Non disponible lorsque le mode PIP est défini sur Activé. Rapport d'aspect Réglez l'écran rotatif afin qu'il soit en plein écran ou au format d'affichage d'origine.
Plein écran: affiche l'écran rotatif en mode plein écran.
Original: affiche l'écran rotatif au format d'origine.
Disponible uniquement lorsque Orientation du contenu source est défini sur Portrait.
Uniquement disponible en mode PC, DVI, AV, HDMI1, HDMI2 (lorsqu'un ordinateur est connecté), Display Port.Protection de l'écran MENUm → Affichage à l'écran → Protection de l'écran → ENTERE Protection de l'écran Temps protection autoProtec brûl. écranArrêt
L'image affichée peut varier en fonction du modèle. Temps protection auto Si l'écran affiche une image fixe pendant une durée que vous aurez définie, le produit active l'économiseur d'écran pour empêcher la formation d'images fantômes (rémanence d'image) sur l'écran.
Arrêt / 2heures / 4 heures / 8 heures / 10 heures Protec brûl. écran Pour réduire le risque de brûlure d'écran, cette unité est équipée de la technologie de prévention contre les brûlures d'écran Protec brûl. écran.Protec brûl. écran déplace légèrement l'image à l'écran. Le paramètre Protec brûl. écran Heure vous permet de programmer la durée entre les mouvements de l'image, en minutes. Modif. pixel Minimisez la rétention d'image en déplaçant finement les pixels à l'horizontale ou à la verticale.
Modif. pixel (Arrêt / Activé) Les options Horizontal, Vertical et Heure sont activées uniquement si la fonction Modif. pixel est définie sur Activé.
Horizontal: permet de définir combien de pixels se déplacent horizontalement à l'écran.
Vertical: permet de définir combien de pixels se déplacent verticalement à l'écran.
Heure: définissez l'intervalle de temps requis pour effectuer respectivement le mouvement horizontal ou vertical. Paramètres Modif. pixel disponibles et paramètres optimaux. Paramètres disponibles Paramètres optimaux Horizontal (pixels) 0 ~ 4 4Vertical (pixels) 0 ~ 4 4Heure (minutes) 1 min ~ 4 min 4 min ― La valeur Modif. pixel peut varier en fonction de la taille du produit (en pouces) et du mode choisi. L'affichage d'une image fixe ou d'une sortie au format 4:3 pendant une longue durée peut entraîner une rétention d'image. Il ne s'agit pas d'un défaut du produit. ― Si Format de l'image est défini sur Adapter à l’écran, Modif. pixel est désactivé.Protec brûl. écran Modif. pixel Programmateur Achage immédiat Gris de bord Arrêt Arrêt
L'image affichée peut varier en fonction du modèle. Programmateur Vous pouvez définir le programmateur de Protec brûl. écran. La fonction Protec brûl. écran s'arrête automatiquement lorsque la durée indiquée est écoulée. Programmateur Arrêt Répétition: affichez, à des intervalles de temps précis (Durée), le motif permettant de prévenir la rétention d'image qui est défini dans Mode. Intervalle: affichez le motif permettant de prévenir la rétention d'image qui est défini dans Mode pendant la durée indiquée (de Heure de début à Heure de fin).
Les options Mode, Durée, Heure, Heure de début et Heure de fin sont activées uniquement si la fonction Programmateur est définie sur Répétition ou Intervalle.
Mode: sélectionnez le motif de protection d'écran à afficher.
Pixel: les pixels à l'écran alternent en noir de manière continue.
Barre roulante: une barre verticale se déplace de la gauche vers la droite.
Ecran en fondu: tout l'écran devient plus clair, puis plus sombre.
Les motifs Barre roulante et Ecran en fondu ne s'affichent qu'une seule fois quelle que soit la durée de répétition ou l'heure indiquée.
Durée: permet d'indiquer l'intervalle d'activation de la fonction Protec brûl. écran.
L'option est activée lorsque Répétition est sélectionné pour Programmateur.
Heure: indiquez la durée d'activation de la fonction Protec brûl. écran.
Cette option est activée si Programmateur est réglé sur Répétition et si Mode est réglé sur Pixel.
Heure de début: réglez l'heure de début pour activer la fonction de protection de l'écran.
L'option est activée lorsque Intervalle est sélectionné pour Programmateur.
Heure de fin: réglez l'heure de fin pour désactiver la fonction de protection de l'écran.
L'option est activée lorsque Intervalle est sélectionné pour Programmateur.Protec brûl. écran Modif. pixel Programmateur Achage immédiat Gris de bord Arrêt Arrêt
L'image affichée peut varier en fonction du modèle. Affichage immédiat Sélectionnez l'économiseur d'écran que vous souhaitez afficher immédiatement.
Arrêt / Pixel / Barre roulante / Ecran en fondu Gris de bord Quand l'écran est défini sur le rapport d'aspect4:3, réglez la luminosité des marges blanches latérales pour protéger l'écran.
Arrêt / Clair / Sombre Achage du message MENUm → Affichage à l'écran → Affichage du message → ENTERE Achage du message Infos sur la source Aucun message de signal Message MDC Activé Activé Activé
L'image affichée peut varier en fonction du modèle. Infos sur la source Indiquez si vous souhaitez afficher le menu OSD source en cas de modification de la source d'entrée.
Arrêt / Activé Aucun message de signal Permet de choisir d'afficher l'OSD sans signal lorsqu'aucun signal n'est détecté.
Arrêt / Activé Message MDC Permet de choisir d'afficher l'OSD MDC lorsque le produit est commandé par MDC.
Arrêt / ActivéTransparence menu MENU m → Affichage à l'écran → Transparence menu → ENTER E Achage à l'écran Transparence menu Moyen
L'image affichée peut varier en fonction du modèle. Réglez la transparence du menu.
Elevé / Moyen / Bas Langue des menus MENU m → Affichage à l'écran → Langue des menus → ENTER E Achage à l'écran Langue des menus Francês
L'image affichée peut varier en fonction du modèle. Vous pouvez définir la langue des menus.
Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran. Elle ne concerne pas les autres fonctions de votre ordinateur.Réinit. a. écran MENU m → Affichage à l'écran → Réinit. aff. écran → ENTER E Achage à l'écran Réinit. a. écran
L'image affichée peut varier en fonction du modèle. Cette option permet de restaurer les paramètres d'usine par défaut sous Affichage à l'écran.Réglage du son Configurez les paramètres audio (Son) du produit. Mode Son MENU m → Son → Mode Son → ENTER E Son Mode Son Eet sonore Son HDMI Son des appels visio Paramètres haut-parleur Volume auto Réinit. son Standard AV(HDMI) Source actuelle Arrêt
L'image affichée peut varier en fonction du modèle.
Ceci s'applique au modèle OM**D-W uniquement. Vous pouvez sélectionner le mode son qui convient le mieux à vos préférences.
Standard: permet de sélectionner le mode son normal.
Musique: permet de mettre en avant la musique par rapport à la voix.
Cinéma: offre le meilleur son possible pour les films.
Voix claire: permet de mettre en avant la voix par rapport au son.
Amplifier: permet d'augmenter l'intensité des sons à fréquence élevée pour optimiser l'écoute des malentendants.
Si Paramètres haut-parleur est défini sur Externe, Mode Son est désactivé.Eet sonore MENUm → Son → Effet sonore → ENTERE Eet sonore Virtual Surround Dialog Clarity Egaliseur Arrêt Arrêt
L'image affichée peut varier en fonction du modèle.
Ceci s'applique au modèle OM**D-W uniquement. Configurez votre effet sonore favori pour la sortie audio.
Si Paramètres haut-parleur est défini sur Externe, Effet sonore est désactivé.
Disponible uniquement lorsque Mode Son est défini sur Standard. Virtual Surround Grâce à la technologie HRTF (Head Related Transfer Function), cette option restitue un son surround virtuel 5.1canaux via deux haut-parleurs.
Arrêt / Activé Dialog Clarity Cette option vous permet d'augmenter l'intensité d'une voix par rapport à la musique de fond ou aux effets sonores, de manière à ce que les paroles puissent être clairement audibles.
Arrêt / Activé Egaliseur Utilisez Egaliseur pour personnaliser les paramètres audio de chaque haut-parleur.
Balance G/D: permet de régler l'équilibre entre les haut-parleurs gauche et droit.
100Hz / 300Hz / 1kHz / 3kHz / 10kHz (ajustement de la bande passante): permet d'ajuster le niveau de fréquences de bande passante spécifiques.
Réinit.: permet de restaurer les paramètres par défaut de l'égaliseur.Son HDMI MENU m → Son → Son HDMI → ENTER E Son Son HDMI AV(HDMI)
L'image affichée peut varier en fonction du modèle. Sélectionnez la sortie audio AV(HDMI) ou PC(DVI).
AV(HDMI) / PC(DVI) Son des appels visio MENU m → Son → Son des appels visio → ENTER E Son Son des appels visio Source actuelle
L'image affichée peut varier en fonction du modèle.
Ceci s'applique au modèle OM**D-W uniquement. Permet de sélectionner une sortie audio à écouter pendant un appel vidéo.
Source actuelle / Appel visioParamètres haut-parleur MENU m → Son → Paramètres haut-parleur → ENTER E Son Paramètres haut-parleur
L'image affichée peut varier en fonction du modèle. Sortie son
Interne(Ceci s'applique au modèle OM**D-W uniquement.) / Externe / Récepteur
En cas d'absence de signal vidéo, le son des haut-parleurs du produit et des haut-parleurs externes sera coupé. Volume auto MENU m → Son → Volume auto → ENTER E Son Volume auto Arrêt
L'image affichée peut varier en fonction du modèle.
Ceci s'applique au modèle OM**D-W uniquement. Le volume peut varier selon le canal utilisé. Égalisez automatiquement le volume lorsque vous passez à un autre canal.
Arrêt / Normal / Nuit La valeur Normal égalise le volume sur chaque canal pour que, lorsque vous changez de canal, le volume reste le même. La valeur Nuit égalise et diminue le volume sur chaque canal de manière à le rendre plus silencieux. La valeur Nuit est utile la nuit, lorsque vous souhaitez maintenir un volume faible.
Pour utiliser la commande de volume d'un périphérique source connecté, réglez Volume auto sur Arrêt. La modification du volume du périphérique source connecté peut ne pas être appliquée si Volume auto a la valeur Normal ou Nuit.Réinit. son MENU m → Son → Réinit. son → ENTER E Son Réinit. son
L'image affichée peut varier en fonction du modèle. L'image affichée peut varier en fonction du modèle. Restaurez tous les paramètres d'usine par défaut du son.Réseau État du réseau MENU m → Réseau → État du réseau → ENTER E Vous pouvez vérifier le statut actuel du réseau et d'Internet. État du réseauVos connexions réseau sans l et Internet sont congurées et prêtes.Vous êtes connecté à Internet. En cas de problème avec les services en ligne, contactez votre fournisseur de services Internet.FermerRéessayerParam. IPDisconnect
L'image affichée peut varier en fonction du modèle. Paramètres réseau MENU m → Réseau → Paramètres réseau → ENTER E Configurez les paramètres de réseau pour utiliser plusieurs fonctionnalités intelligentes telles que la recherche sur Internet, le partage de contenu via un réseau domestique et les mises à jour de fonctionnalités. Paramètres réseau Sélectionnez type de réseau.Type de réseau Sans filRéseau sans filRafraîchir WPS(PBC)You can connect your Device to the internet. Please select which wireless network to use.
L'image affichée peut varier en fonction du modèle. Type de réseau
Sans fil / CâbleParamètres de réseau (câblé) Connexion à un réseau câblé Trois méthodes vous permettent de relier votre produit à votre réseau local à l'aide d'un câble.
Vous pouvez relier votre produit au réseau local en branchant un câble LAN entre le port LAN à l'arrière de votre produit et un modem externe. Reportez-vous au schéma ci-dessous. RJ45 Prise de modem muralev Modem externe (ADSL / VDSL) Câble de modem Câble LAN LAN
Vous pouvez relier votre produit au réseau local en effectuant un branchement entre le port LAN à l'arrière de votre produit et un commutateur réseau qui est connecté à un modem externe. Utilisez le câble LAN pour le branchement. Reportez-vous au schéma ci-dessous. Prise de modem muraleModem externe (ADSL / VDSL)Routeur IP (pourvu d'un serveur utilisant le protocole DHCP) LAN Câble de modem Câble LAN Câble LAN RJ45
En fonction de la configuration de votre réseau, vous pourrez peut-être relier votre produit à votre réseau local en branchant directement un câble LAN entre le port LAN à l'arrière de votre produit et une prise murale réseau. Reportez-vous au schéma ci-dessous. Notez bien que la prise murale est reliée au modem ou au routeur ailleurs dans votre maison. Prise LAN murale LAN Câble LAN RJ45 Si vous disposez d'un réseau dynamique, vous devriez utiliser un modem ADSL ou un routeur qui prend en charge le protocole DHCP (Dynamic Host Configuration Protocol). Les modems et routeurs qui prennent en charge DHCP fournissent automatiquement les valeurs d'adresse IP, de masque de sous- réseau, de passerelle et de DNS nécessaires à votre produit pour accéder à Internet; vous n'avez donc pas à les entrer manuellement. La plupart des réseaux domestiques sont des réseaux dynamiques. Certains réseaux requièrent une adresse IP statique. Si c'est le cas de votre réseau, vous devez entrer manuellement les valeurs d'adresse IP, de masque de sous-réseau, de passerelle et de DNS sur l'écran de configuration de câble de votre produit quand vous configurez la connexion réseau. Pour obtenir les valeurs d'adresse IP, de masque de sous-réseau, de passerelle et de DNS, contactez votre fournisseur de services Internet. Si vous avez un ordinateur Windows, vous pouvez aussi obtenir ces valeurs grâce à votre ordinateur.
Vous pouvez utiliser des modems ADSL qui prennent en charge DHCP si votre réseau requiert une adresse IP statique.
Les modems ADSL prenant en charge DHCP vous permettent aussi d'utiliser des adresses IP statiques.Définissez la connexion réseau pour utiliser les services Internet, tels que les mises à niveau logicielles. Option Paramètres réseau automatique (câblé) Connectez-vous au réseau via un câble LAN. Vérifiez en premier lieu qu'un câble LAN est connecté. Comment congurer automatiquement
Réglez Type de réseau sur Câble sur la page Paramètres réseau.
Appuyez sur le bouton Connexion pour démarrer Paramètres réseau.
Le bouton Connexion n'est activé que si le câble LAN est correctement branché.
L'écran de test du réseau apparaît et vérifie la connexion réseau. Une fois la connexion vérifiée, le message "Connexions Internet et au réseau câblé établies." s'affiche.
Si le processus de connexion échoue, vérifiez la connexion du port LAN.
Si le processus automatique ne parvient pas à trouver les valeurs de connexion réseau ou si vous voulez établir la connexion manuellement, rendez-vous dans la section suivante, Configuration réseau manuelle. Option Paramètres réseau manuelle (câblé) Dans les bureaux, des adressesIP statiques peuvent être utilisées. Si tel est le cas, demandez à l'administrateur réseau l'adresseIP, le masque de sous-réseau, la passerelle et l'adresse du serveur DNS. Saisissez ces valeurs. Obtention des valeurs de connexion réseau Pour afficher les valeurs de connexion réseau sur la plupart des ordinateurs Windows, procédez comme suit.
Cliquez avec le bouton droit de la souris sur l'icône de réseau dans le coin inférieur droit de l'écran.
Dans le menu contextuel qui apparaît, cliquez sur Statut.
Dans la boîte de dialogue qui s'affiche, cliquez sur l'onglet Support.
Au niveau de l'onglet Support, cliquez sur le bouton Details. Les valeurs de connexion réseau s'affichent alors. Comment congurer manuellement
Réglez Type de réseau sur Câble sur la page Paramètres réseau.
Appuyez sur le bouton Connexion pour démarrer Paramètres réseau.
Le bouton Connexion n'est activé que si le câble LAN est correctement branché.
L'écran de test du réseau apparaît et le processus de vérification commence. Appuyez sur Arrêter. Le processus de vérification s'arrête.
Sélectionnez Param. IP sur l'écran de connexion réseau. L'écran Param. IP s'affiche.
Sélectionnez le champ supérieur, appuyez sur E, puis réglez Param. IP sur Entrer manuellement. Répétez ce processus de saisie pour chaque champ Adresse IP.
Si vous définissez Param. IP sur Entrer manuellement, DNS Setting prend automatiquement la valeur Entrer manuellement.
Une fois la saisie terminée, sélectionnez OK en bas de la page, puis appuyez sur E. L'écran de test du réseau apparaît et le processus de vérification commence.
Une fois la connexion vérifiée, le message "Connexions Internet et au réseau câblé établies." s'affiche.Paramètres de réseau (sans l) Connexion à un réseau sans fil Port LAN muralRouteur IP sans fil(routeur avec serveur DHCP)Câble LAN Samsung conseille d'utiliser le protocole IEEE 802.11n. Quand vous lisez une vidéo via une connexion réseau, il est possible qu'elle ne soit pas lue de manière fluide.
Sélectionnez, pour le commutateur réseau sans fil, un canal qui n'est pas actuellement utilisé. Si le canal défini pour le commutateur réseau sans fil est en cours d'utilisation par un autre périphérique à proximité, des interférences et un échec de communication pourraient survenir.
Votre produit ne prend en charge que les protocoles de sécurité réseau sans fil suivants. Si vous sélectionnez le mode 802.11n à haut débit (Greenfield) et si le type de chiffrement est WEP, TKIP ou TKIP AES (mixte WPS2) sur votre routeur sans fil ou routeur Internet sans fil, les produits Samsung ne prendront en charge aucune connexion conforme aux nouvelles spécifications de certification Wi-Fi.
Si votre routeur sans fil prend en charge la configuration protégée par Wi-Fi WPS (Wi-Fi Protected Setup), vous pouvez vous connecter au réseau à l'aide du PBC (Push Button Configuration) ou du numéro d'identification personnel PIN (Personal Identification Number). Quel que soit le mode choisi, WPS configurera automatiquement le SSID et la clé WPA.
Méthodes de connexion: Vous pouvez configurer la connexion réseau sans fil de trois façons différentes. Configuration automatique (à l'aide de la fonction de recherche de réseau automatique), configuration manuelle, WPS(PBC) Configuration réseau automatique (sans fil) La plupart des réseaux sans fil présentent un système de sécurité facultatif qui requiert que les appareils accédant au réseau transmettent un code de sécurité chiffré appelé clé d'accès ou Code de sécurité. La Code de sécurité repose sur une phrase secrète, généralement un mot ou une série de lettres et chiffres d'une longueur précise que vous devez saisir quand vous configurez la sécurité de votre réseau sans fil. Si vous utilisez cette méthode de configuration de connexion réseau et disposez d'une Code de sécurité pour votre réseau sans fil, vous devrez saisir la phrase secrète pendant le processus de configuration automatique ou manuelle. Comment congurer automatiquement
Réglez Type de réseau sur Sans fil sur la page Paramètres réseau.
La fonction Réseau recherche les réseaux sans fil disponibles. Elle affiche ensuite une liste des réseaux disponibles.
Dans la liste des réseaux, appuyez sur le bouton ▲ ou ▼ pour sélectionner un réseau, puis appuyez deux fois sur le bouton E.
Si le routeur sans fil souhaité ne s'affiche pas, sélectionnez Rafraîchir pour recommencer la recherche.
Si le routeur reste introuvable après la nouvelle tentative, sélectionnez le bouton Arrêter. Le bouton Ajouter réseau s'affiche. Sélectionnez Ajouter réseau pour ajouter un routeur sans fil auquel se connecter.
Si l'écran Saisir mot de passe s'affiche, rendez-vous à l'étape5. Si vous sélectionnez un routeur sans fil qui n'a aucune sécurité, rendez-vous à l'étape7.
Si le routeur a une sécurité, saisissez la Saisir mot de passe (clé de sécurité ou PIN).6 Une fois la saisie terminée, utilisez le bouton fléché droit pour placer le curseur sur Terminé, puis appuyez sur E. L'écran de connexion réseau apparaît et le processus de vérification commence.
Une connexion est établie avec le routeur, mais il est impossible d'accéder à Internet.
Une fois la connexion vérifiée, le message "Vos connexions réseau sans fil et Internet sont configurées et prêtes." s'affiche. Configuration réseau manuelle (sans fil) Dans les bureaux, des adressesIP statiques peuvent être utilisées. Si tel est le cas, demandez à l'administrateur réseau l'adresseIP, le masque de sous-réseau, la passerelle et l'adresse du serveur DNS. Saisissez ces valeurs. Obtention des valeurs de connexion réseau Pour afficher les valeurs de connexion réseau sur la plupart des ordinateurs Windows, procédez comme suit.
Cliquez avec le bouton droit de la souris sur l'icône de réseau dans le coin inférieur droit de l'écran.
Dans le menu contextuel qui apparaît, cliquez sur Statut.
Dans la boîte de dialogue qui s'affiche, cliquez sur l'onglet Support.
Au niveau de l'onglet Support, cliquez sur le bouton Details. Les valeurs de connexion réseau s'affichent alors. Comment congurer manuellement
Réglez Type de réseau sur Sans fil sur la page Paramètres réseau.
La fonction Réseau recherche les réseaux sans fil disponibles. Elle affiche ensuite une liste des réseaux disponibles.
Dans la liste des réseaux, appuyez sur le bouton u ou d pour sélectionner un réseau, puis appuyez deux fois sur le bouton E.
Si le routeur sans fil souhaité ne s'affiche pas, sélectionnez Rafraîchir pour recommencer la recherche.
Si le routeur reste introuvable après la nouvelle tentative, sélectionnez le bouton Arrêter. Le bouton Ajouter réseau s'affiche. Sélectionnez Ajouter réseau pour ajouter un routeur sans fil auquel se connecter.
Si l'écran Saisir mot de passe s'affiche, rendez-vous à l'étape5. Si vous sélectionnez un routeur sans fil qui n'a aucune sécurité, rendez-vous à l'étape7.
Si le routeur a une sécurité, saisissez la Saisir mot de passe (clé de sécurité ou PIN).
Une fois la saisie terminée, utilisez le bouton fléché droit pour placer le curseur sur Terminé, puis appuyez sur E. L'écran de connexion réseau apparaît et le processus de vérification commence.
Sélectionnez Arrêter pendant les tentatives d'établissement d'une connexion réseau. Cela interrompt la connexion.
Sélectionnez Param. IP sur l'écran de connexion réseau. L'écran Param. IP s'affiche.
Sélectionnez le champ supérieur, appuyez sur E, puis réglez Param. IP sur Entrer manuellement. Répétez ce processus de saisie pour chaque champ Adresse IP.
Si vous définissez Param. IP sur Entrer manuellement, DNS Setting prend automatiquement la valeur Entrer manuellement.10 Une fois la saisie terminée, sélectionnez OK en bas de la page, puis appuyez sur E. L'écran de test du réseau apparaît et le processus de vérification commence.
Une fois la connexion vérifiée, le message "Vos connexions réseau sans fil et Internet sont configurées et prêtes." s'affiche. WPS(PBC) Comment configurer l'utilisation de WPS(PBC) Si votre routeur présente le bouton WPS(PBC), procédez comme suit.
Réglez Type de réseau sur Sans fil sur la page Paramètres réseau.
Sélectionnez WPS(PBC), appuyez sur E, puis appuyez à nouveau sur E.
Appuyez sur le bouton WPS(PBC) de votre routeur dans les 2minutes qui suivent. Votre produit acquiert automatiquement toutes les valeurs de configuration réseau requises et se connecte à votre réseau.
L'écran de connexion réseau apparaît, et la configuration du réseau est terminée.Pour que vous puissiez utiliser cette fonction, votre périphérique mobile doit être pris en charge en Wi-Fi Direct. Wi-Fi Direct MENU m → Réseau → Wi-Fi Direct → ENTER E Permet de connecter le produit à des périphériques mobiles sans fil. Grâce à cette fonction, vous pouvez connecter des périphériques mobiles sans fil à votre produit directement, sans routeur. Pour connecter votre périphérique mobile à votre produit à l'aide de la fonction Wi-Fi Direct, procédez comme suit:
Accédez à l'écran Wi-Fi Direct. Le produit commence à rechercher des périphériques.
Activez la fonction Wi-Fi Direct de votre périphérique. Sélectionnez le périphérique sans fil voulu.
PBC (Push Button Configuration): appuyez sur le bouton WPS(PBC) présent sur votre périphérique sans fil dans les 2minutes qui suivent. Votre produit acquiert automatiquement toutes les valeurs de configuration réseau requises et se connecte à votre réseau.
PIN: saisissez le code PIN affiché sur votre périphérique.
Pour déconnecter le périphérique, sélectionnez le périphérique sans fil connecté, puis Déconnecté. Paramètres du périphérique multimédia MENU m → Réseau → Paramètres du périphérique multimédia → ENTER E Permet aux autres appareils, comme les smartphones et les tablettes de votre réseau, de partager du contenu avec votre produit.Screen Mirroring MENU m → Réseau → Screen Mirroring → ENTER E Branchez un périphérique mobile prenant en charge la fonction de mise en miroir du produit. Cela permet d'afficher l'écran et de diffuser le son du périphérique mobile sur le produit. La mise en miroir correspond à l'affichage de l'écran et la diffusion du son d'un périphérique mobile sur un périphérique d'affichage.
Pour utiliser Screen Mirroring, vérifiez que le périphérique mobile prend en charge la fonction de mise en miroir comme AllShare Cast, WiDi (version 3.5 ou supérieur) et Miracast. Pour vérifier la disponibilité de la fonction de mise en miroir, rendez-vous sur le site Web du fabricant du périphérique mobile.
L'affichage de l'écran ou la diffusion du son risque d'être perturbée si le réseau est congestionné. Screen Mirroring Exécutez la fonction de mise en miroir sur le périphérique mobile. Le périphérique mobile recherche et affiche automatiquement le produit dans une liste.
Si le périphérique mobile ne peut pas se connecter au produit, mettez-les hors, puis sous tension et recommencez. Paramètres réseau serveur MENU m → Réseau → Paramètres réseau serveur → ENTER E Connexion au serveur Pour exécuter Lecteur, connectez-vous à un réseau.
Si l'option SSL est activée, le serveur est configuré pour utiliser https et le transfert de données est crypté.
Entrez l'adresse IP du serveur, ainsi que le numéro de port. Utilisez le numéro de port7001. (Si la connexion au serveur est impossible avec le numéro de port7001, demandez à votre administrateur de serveur le numéro de port correct et modifiez-le en conséquence.) Mode MagicInfo Permet de sélectionner le Mode MagicInfo approprié en fonction de l'environnement d'utilisation du produit.
Lite / Premium Accès serveur Sélectionnez un mode de connexion au réseau de serveurs.
Autor. / Refuser Mode FTP Indiquez le mode de fonctionnement du protocoleFTP.
Actif / PassifNom périphérique MENU m → Réseau → Nom périphérique → ENTER E Sélectionnez ou saisissez un nom de périphérique. Ce nom peut être affiché sur les télécommandes réseau sur le réseau.Système Conguration MENU m → Système → Configuration → ENTER E Système Conguration Heure Changement source auto Réglage de l'alimentation Solution Eco Ventil. et temp.
L'image affichée peut varier en fonction du modèle. Paramètres initiaux (Système) Après la première mise sous tension du produit, configurez les paramètres de base comme la langue, les canaux et l'heure. Appuyez sur le bouton ―Saisissez votre code PIN à 4chiffres. Le code PIN par défaut est «0-0-0-0».Si vous souhaitez modifier votre code PIN, utilisez la fonction Modifier PIN. Sélection d'une langueAppuyez sur le bouton
, puis appuyez sur le bouton . Indiquez la langue de menu OSD. Orientation de l'affichagePermet de configurer l'orientation de la page de menu.
Paysage / Portrait Hors ten. auto Définissez l'intervalle de temps avant que le produit s'éteigne automatiquement lorsqu'il est inactif pendant une période prolongée.
Arrêt (recommandé) / 4 heures / 6 heures / 8 heures
Paramètres réseauConfigurez votre connexion réseau. Appuyez sur le bouton pour démarrer. Si vous ne connaissez pas vos informations de configuration réseau ou si vous souhaitez la configurer ultérieurement, sélectionnez Ignorer. Vous pouvez configurer votre connexion réseau ultérieurement via le menu Réseau. Réglage HorlogeRéglez la date et l'heure en cours, puis sélectionnez Suivant.6 Lire via Permet de sélectionner le mode de lecteur approprié en fonction de l'environnement d'utilisation du produit.
L'étape concernant les paramètres Lire via s'affiche uniquement en cas de connexion au réseau.
Config. terminée Félicitations ! La configuration est terminée. Vous êtes désormais prêt.Heure MENU m → Système → Heure → ENTER E Heure Réglage Horloge Heure d'été Veille Délai d'activation Arrêt Arrêt 0 s
L'image affichée peut varier en fonction du modèle. Vous pouvez configurer Réglage Horloge ou Veille. Vous avez également la possibilité de configurer l'appareil pour qu'il se mette automatiquement sous ou hors tension à une heure définie à l'aide de la fonction Programmateur.
Appuyez sur le bouton INFO pour afficher l'heure en cours. Réglage Horloge Sélectionnez Réglage Horloge. Sélectionnez Date ou Heure, puis appuyez sur E. Utilisez les boutons numériques pour entrer des chiffres ou appuyez sur les boutons de direction haut et bas. Utilisez les boutons de direction gauche et droite pour passer d'une zone de saisie à la suivante. Une fois la saisie terminée, appuyez sur E.
Vous pouvez définir la Date et l'Heure directement en appuyant sur les boutons numériques de la télécommande. Heure d'été Active ou désactive la fonction DST (Daylight Saving Time, heure d'été). Arrêt / Activé
Date de début: Permet de régler la date de début de l'heure d'été.
Date de fin: Règle la date de fin de l'heure d'été.
Décalage horaire: Sélectionnez le décalage horaire correct de votre fuseau horaire. Veille Permet d'éteindre automatiquement le produit après une durée prédéfinie. (Arrêt / 30 min / 60 min / 90 min / 120 min / 150 min / 180 min)
Sélectionnez une durée à l'aide des flèches haut et bas, puis appuyez sur E. Pour annuler Veille, sélectionnez Arrêt. Délai d'activation Lorsque vous connectez plusieurs produits, réglez l'heure de mise sous tension pour chaque produit pour éviter une surcharge (dans l'intervalle 0–50 secondes).Si vous allumez l'écran avec l'option Changement source auto Activé, alors que la dernière sélection de source vidéo n'est pas activée, l'écran recherche automatiquement les différentes sources d'entrée pour la vidéo active. Changement source auto Lorsque Changement source auto a la valeur Activé, une vidéo active est automatiquement recherchée dans la source vidéo de l'affichage. S'il ne reconnaît pas la source vidéo actuelle, le système active la sélection Source principale. Si aucune source vidéo principale n'est disponible, le système active la sélection Source secondaire. Si les sources d'entrée principale et secondaire ne sont pas reconnues, l'écran effectue deux recherches sur une source active, chacune d'elles portant successivement sur la source principale, puis sur la source secondaire. Si les deux recherches échouent, l'écran revient à la première source vidéo et affiche un message indiquant l'absence de signal. Lorsque la sélection Source principale est définie sur Tous, l'écran effectue deux fois la recherche parmi toutes les entrées de source vidéo pour en détecter une active, puis il revient à la première source vidéo de la séquence s'il ne trouve pas de vidéo. Récup. source princip. Choisissez de restaurer ou non la source d'entrée principale quand une source d'entrée principale est connectée. La fonction Récup. source princip. est désactivée si Source principale est défini sur Tous. Source principale Indiquez Source principale comme source d'entrée automatique. Source secondaire Indiquez Source secondaire comme source d'entrée automatique. Changement source auto MENU m → Système → Changement source auto → ENTER E
Changement source auto Changement source auto Récup. source princip. Source principale Source secondaire Arrêt Arrêt Tous HDMI
L'image affichée peut varier en fonction du modèle.Réglage de l'alimentation MENU m → Système → Réglage de l'alimentation → ENTER E Réglage de l'alimentation Marche auto. Activation module PC Mode éco max Contrôle veille Bouton d'alimentation Veille du réseau Arrêt Activé Auto. Activation uniquement Arrêt
L'image affichée peut varier en fonction du modèle. Marche auto. Cette fonction met le produit automatiquement sous tension une fois qu'il est branché. Il n'est pas nécessaire d'appuyer sur le bouton marche/arrêt.
Arrêt / Activé Activation module PC Le module d'ordinateur peut être activé et désactivé séparément du LFD. Activation sync. Pour mettre le module d'ordinateur sous tension sans mettre le LFD sous tension, sélectionnez Arrêt.
Arrêt / Activé Désactivation sync. Pour mettre le LFD hors tension sans mettre le module d'ordinateur hors tension, sélectionnez Arrêt.
Arrêt / Activé Mode éco max Permet de mettre le produit hors tension pour réduire la consommation d'énergie si l'ordinateur n'est pas utilisé pendant une durée précise.
Arrêt / Activé ― Uniquement disponible en mode PC, DVI, HDMI1, HDMI2, Display Port.Contrôle veille Vous pouvez configurer le mode Veille de l'écran, de telle sorte qu'il soit appliqué lors de la réception d'un signal d'entrée.
Auto. Le mode d'économie d'énergie est activé si aucun signal d'entrée n'est détecté, même si un périphérique source est connecté à l'écran. Le message Aucun signal apparaît si aucun périphérique source n'est connecté.
Arrêt Le message Aucun signal apparaît si aucun signal d'entrée n'est détecté.
L'option Contrôle veille n'est activée que lorsque Source a la valeur PC, DVI, HDMI1, HDMI2 ou Display Port.
Si le message Aucun signal s'affiche alors qu'un périphérique source est connecté, vérifiez le branchement du câble.
Si Aucun message de signal est réglé sur Arrêt, le message Aucun signal ne s'affiche pas. Si tel est le cas, réglez Aucun message de signal sur Activé.
Activé Le mode d'économie d'énergie est activé si aucun signal d'entrée n'est détecté. Bouton d'alimentation Vous pouvez régler le bouton marche/arrêt pour la mise sous tension ou la mise sous/hors tension.
Activation uniquement: Permet de régler le bouton marche/arrêt pour la mise sous tension.
Activer/Désactiver: Permet de régler le bouton marche/arrêt pour la mise sous/hors tension. Veille du réseau Cette fonction maintient le réseau sous tension lorsque le produit est éteint.
Arrêt / Activé Réglage de l'alimentation Marche auto. Activation module PC Mode éco max Contrôle veille Bouton d'alimentation Veille du réseau Arrêt Activé Auto. Activation uniquement Arrêt
L'image affichée peut varier en fonction du modèle.Solution Eco MENU m → Système → Solution Eco → ENTER E Solution Eco Limiter la luminosité Mode éco. Capteur Eco Programme lampe écran Veille si aucun signal Hors ten. auto Activé Arrêt Arrêt Arrêt Arrêt Arrêt
L'image affichée peut varier en fonction du modèle. Limiter la luminosité Définissez une limite maximale pour la luminosité du rétroéclairage de l'écran.
Arrêt: Le réglage Arrêt vous permet d'utiliser la luminosité maximale disponible.
Activé: Le réglage Activé permet d'éviter d'utiliser la luminosité maximale et d'économiser l'énergie. Mode éco. Réduisez la consommation d'énergie en ajustant la luminosité de l'écran.
Arrêt / Bas / Moyen / Elevé Capteur Eco Pour optimiser vos économies d'énergie, les paramètres d'image s'adapteront automatiquement à l'intensité lumineuse de la pièce.
Arrêt / Activé ― Le réglage du paramètre Elevé sous Image lorsque la fonction Capteur Eco est activée désactive l'option Arrêt. Rétro-écl. min Lorsque la fonction Capteur Eco est Activé, vous pouvez régler manuellement la luminosité d'écran minimale. Rétro-écl. min est le mode de rétroéclairage le plus sombre. Veillez à ce que la valeur Rétro-écl. min soit inférieure à la valeur Rétroéclairage. Si Capteur Eco est Activé, la luminosité d'écran évoluera (légèrement plus sombre ou plus claire) en fonction de l'intensité lumineuse ambiante.Solution Eco Limiter la luminosité Mode éco. Capteur Eco Programme lampe écran Veille si aucun signal Hors ten. auto Activé Arrêt Arrêt Arrêt Arrêt Arrêt
L'image affichée peut varier en fonction du modèle. Programme lampe écran Programme lampe écran Permet d'activer ou de désactiver l'horaire de la lampe.
Arrêt / Activé Programme1, Programme2 Heure Le panneau passe à la luminosité définie dans Heure à l'heure indiquée. Lam. Permet de régler la luminosité du panneau. Une valeur proche de 100 rend le panneau plus lumineux.
0 ~ 100 Veille si aucun signal Économisez de l'énergie en éteignant le périphérique lorsqu'aucun signal n'est reçu d'aucune source.
Arrêt / 15 min / 30 min / 60 min
Fonction désactivée quand un ordinateur relié est en mode d'économie d'énergie.
Le produit se mettra automatiquement hors tension selon la durée indiquée. La durée peut être modifiée le cas échéant. Hors ten. auto Le produit se met automatiquement hors tension si vous n'appuyez pas sur un bouton de la télécommande ou du panneau avant du produit dans le temps imparti, afin d'éviter la surchauffe.
Arrêt / 4 heures / 6 heures / 8 heuresProtège le produit en détectant la vitesse du ventilateur et la température interne. Contrôle ventilateur Sélectionne automatique ou manuel pour les paramètres de la vitesse du ventilateur.
Auto. / Manuel Param. vites. vent. Règle la vitesse du ventilateur dans une gamme allant de 0 à 100.
Disponible lorsque Contrôle ventilateur est réglé sur Manuel. Contrôle température Cette fonction détecte la température interne du produit. Vous pouvez définir la plage de températures acceptables. La température par défaut est77
La température de fonctionnement conseillée pour ce produit se situe entre 75 et 80 C (sur la base d'une température ambiante de 40 C).
L'écran s'assombrit si la température actuelle dépasse la limite indiquée. Si la température continue d'augmenter, le produit s'éteint afin d'éviter la surchauffe. Ventil. et temp. MENU m → Système → Ventil. et temp. → ENTER E Système Ventil. et temp.
L'image affichée peut varier en fonction du modèle.Gest. périph. MENU m → Système → Gest. périph. → ENTER E Gest. périph. Paramètres clavier Paramètres souris Param. curseur
L'image affichée peut varier en fonction du modèle.Configurez les options des appareils d'entrée externes connectés au produit. Paramètres clavier La connexion d'un clavier au produit permet d'affiche le menu Paramètres clavier. Sélectionner clavier Sélectionnez un clavier que vous souhaitez utiliser parmi les claviers connectés disponibles. ―Il n'est possible d'utiliser qu'un seul clavier connecté. Options clavier ―En fonction du pays. Langue du clavier Spécifiez la langue d'entrée du clavier. Type de clavier Spécifiez le type de clavier. Changer langue saisie Configurez la combinaison de touches à utiliser pour changer la langue d'entrée.Paramètres souris La connexion d'une souris au produit permet d'affiche le menu Paramètres souris. Sélectionner souris Permet de configurer les paramètres de connexion de la souris ou les options des souris connectées.
Une seule souris peut être utilisée parmi les souris connectées. Options de souris
En fonction du pays. Bouton principal Permet de sélectionner un bouton de la souris qui effectuera les fonctions de base (clic et entrée).
Gauche(Par défaut) / Droite Vitesse curseur Permet de régler la vitesse du pointeur de la souris.
Lent / Standard / Rapide Gest. périph. Paramètres clavier Paramètres souris Param. curseur
L'image affichée peut varier en fonction du modèle.Gest. périph. Paramètres clavier Paramètres souris Param. curseur
L'image affichée peut varier en fonction du modèle. Param. curseur Indiquez la taille, la vitesse et la forme du pointeur. Taille du curseur Indiquez la taille du pointeur.
Petit / Moyen / Grand / Très grande Vitesse curseur Indiquez la vitesse du pointeur. Une vitesse supérieure augmente la sensibilité du pointeur.
Lent / Standard / Rapide Image de curseur Indiquez la forme du pointeur.
L'image affichée peut varier en fonction du modèle. Sélectionnez le mode Lire via approprié en fonction de l'environnement d'utilisation du produit. L'écran d'accueil peut varier en fonction du paramètre.
MagicInfo / Lancement de l'URL Modier PIN MENU m → Système → Modifier PIN → ENTER E Système Modier PIN
L'image affichée peut varier en fonction du modèle. L'écran Modifier PIN s'affiche. Choisissez 4chiffres comme code PIN et saisissez-les dans Entrer Nouveau Code PIN. Saisissez à nouveau ces 4chiffres dans Confirmer Nouveau Code PIN. Quand l'écran de confirmation disparaît, sélectionnez le bouton Fermer. Le produit a mémorisé votre nouveau code PIN.
Mot de passe par défaut: 0 - 0 - 0 - 0Général MENUm → Système → Général → ENTERE Général Sécurité BD Wise Anynet+ (HDMI-CEC) Connexion HDMI DivX® Vidéo à la demande Mode Jeu Activé Activé Activé Arrêt
L'image affichée peut varier en fonction du modèle. Sécurité Verrou Active la fonction de verrouillage.
Arrêt / Activé La fonction Verrou permet de verrouiller tous les menus et boutons du produit et de la télécommande, à l'exception du bouton LOCK de la télécommande. Pour déverrouiller les menus et boutons, appuyez sur le bouton LOCK de la télécommande et entrez le mot de passe (mot de passe par défaut: 0 - 0 - 0 - 0). Bouton verrouillage Ce menu peut servir à verrouiller les boutons présents sur le produit. Seule la télécommande permet de commander le produit si Bouton verrouillage est défini sur Activé.
Arrêt / Activé Verr. lect. auto USB Sélectionnez si vous souhaitez lire automatiquement un contenu MagicInfo enregistré sur un périphérique USB connecté.
Activé Ne pas lire automatiquement un contenu MagicInfo enregistré sur le périphérique USB. Lorsque vous connectez un périphérique USB sur lequel un contenu MagicInfo est enregistré, le message «Verr. lect. auto USB : Activé» s'affiche pendant cinq secondes.
Arrêt Lire automatiquement un contenu MagicInfo enregistré sur le périphérique USB. BD Wise Fournit la qualité d'image optimale pour les produits DVD, Blu-ray et Home Cinéma de Samsung qui prennent en charge la fonction BD Wise. Lorsque la fonction BD Wise a la valeur Activé, le mode d'image passe automatiquement en résolution optimale.
Arrêt / Activé ― Fonction disponible quand vous connectez des produits Samsung qui prennent en charge BD Wise via un câble HDMI relié au produit. ― La fonction BD Wise est activée uniquement lorsqu'un périphérique source doté de la fonction BD Wise est connecté.Anynet+ (HDMI-CEC) Anynet+ (HDMI-CEC) La fonctionnalité Anynet+ vous permet de contrôler tous les périphériques Samsung connectés qui prennent en charge Anynet+ via la télécommande de votre produit Samsung. Le système Anynet+ est utilisable uniquement avec les périphériques Samsung qui disposent de la fonction Anynet+. Pour vous assurer que votre périphérique Samsung présente cette fonction, vérifiez qu'un logo Anynet+ est apposé dessus. ―Vous ne pouvez contrôler des périphériques Anynet+ qu'au moyen de la télécommande du produit, et non des boutons présents sur le produit. ― La télécommande du produit peut ne pas fonctionner sous certaines conditions. Si tel est le cas, sélectionnez à nouveau le périphérique Anynet+. ― La fonctionnalité Anynet+ est opérationnelle quand le périphérique AV prenant en charge Anynet+ est en veille ou sous tension. ― Si le mode PIP est activé, Anynet+ ne fonctionne que si un périphériqueAV est branché en tant qu'écran principal. Anynet+ ne fonctionne pas si l'appareil AV est branché en tant qu'écran secondaire. ― Anynet+ prend en charge jusqu'à 12périphériques AV. Notez bien que vous pouvez connecter jusqu'à3périphériques du même type. Menu Anynet+ Le menu Anynet+ varie selon le type et le statut des périphériques Anynet+ connectés au produit. Menu Anynet+ Description Affichage PC Passe du mode Anynet+ au mode PC. Liste d'appareils Permet d'afficher la liste des périphériques Anynet+. (nom_périphérique) Menu Permet d'afficher le menu des menus des périphériques connectés. Par exemple, si un lecteur DVD est connecté, le menu du disque du lecteur DVD apparaît. (nom_périphérique) Outils Permet d'afficher le menu des outils des périphériques connectés. Par exemple, si un lecteur DVD est connecté, le menu des outils du lecteur DVD apparaît. ―En fonction du périphérique, ce menu peut ne pas être disponible. (nom_périphérique) Menu titre Permet d'afficher le menu des titres des périphériques connectés. Par exemple, si un lecteur DVD est connecté, le menu des titres du lecteur DVD apparaît. ―En fonction du périphérique, ce menu peut ne pas être disponible. Général Sécurité BD Wise Anynet+ (HDMI-CEC) Connexion HDMI DivX® Vidéo à la demande Mode Jeu Activé Activé Activé Arrêt
L'image affichée peut varier en fonction du modèle.Arrêt automatique Permet de configurer un périphérique Anynet+ pour qu'il se mette automatiquement Arrêt quand le produit est mis hors tension.
Si la fonction Arrêt automatique est réglée sur Oui, les dispositifs externes en cours de fonctionnement s'éteindront en même temps que le produit.
Il est possible que l'option ne soit pas activée sur l'appareil. Recherche de périphériques Commutation entre des périphériques Anynet+
Appuyez sur le bouton TOOLS, sélectionnez Anynet+ (HDMI-CEC), puis appuyez sur E.
Sélectionnez Liste d'appareils, puis appuyez sur le bouton E. Si le périphérique voulu est introuvable, sélectionnez Rafraîchir pour actualiser la liste.
Sélectionnez un périphérique, puis appuyez sur le bouton E. Vous pouvez passer au périphérique sélectionné.
Le menu Liste d'appareils s'affiche uniquement lorsque vous définissez Anynet+ (HDMI-CEC) sur Activé dans le menu Système.
Le passage au périphérique sélectionné peut prendre jusqu'à2minutes. Vous ne pouvez pas annuler l'opération de commutation si elle est en cours.
Si vous avez sélectionné un périphérique Anynet+ en appuyant sur le bouton SOURCE et en sélectionnant ensuite sa source d'entrée, vous ne pouvez pas utiliser la fonctionnalité Anynet+.
Lorsque vous passez à un périphérique Anynet+, veillez à utiliser la liste Liste d'appareils. Anynet+ (HDMI-CEC) Anynet+ (HDMI-CEC) Arrêt automatique Recherche de périphériques Arrêt Non
L'image affichée peut varier en fonction du modèle.Dépannage de Anynet+ Problème Solution potentielle Anynet+ ne fonctionne pas.
Vérifiez que le périphérique est bien un périphérique Anynet+. Le système Anynet+ prend uniquement en charge des périphériques Anynet+.
Vérifiez que le câble d'alimentation du périphérique Anynet+ est correctement branché.
Vérifiez les connexions des câbles vidéo/audio/HDMI du périphérique Anynet+.
Vérifiez que Anynet+ (HDMI-CEC) a la valeur Activé dans le menu Système.
Vérifiez que la télécommande est compatible avec Anynet+.
Anynet+ ne fonctionne pas dans certaines situations (configuration initiale).
Si vous avez retiré puis rebranché le câble HDMI, recherchez à nouveau les périphériques ou mettez votre produit hors tension, puis à nouveau sous tension.
Vérifiez que la fonction Anynet+ du périphérique Anynet+ est bien activée. Je veux lancer Anynet+.
Vérifiez que le périphérique Anynet+ est correctement connecté au produit et que Anynet+ (HDMI-CEC) a la valeur Activé dans le menu Système.
Appuyez sur le bouton TOOLS pour afficher le menu Anynet+ et sélectionner le menu voulu. Je veux quitter Anynet+.
Sélectionnez Affichage PC dans le menu Anynet+.
Appuyez sur le bouton SOURCE de la télécommande et sélectionnez un périphérique non Anynet+. Le message "Déconnexion d'Anynet+..." s'affiche à l'écran.
Vous ne pouvez pas utiliser la télécommande quand vous configurez Anynet+ ou quand vous passez à un mode d'affichage.
Utilisez la télécommande une fois que le produit a terminé de configurer Anynet+ ou de passer à Anynet+. Le dispositif Anynet+ ne lit pas les fichiers.
Vous ne pouvez pas utiliser la fonction de lecture pendant la configuration initiale.Problème Solution potentielle Le périphérique connecté ne s'affiche pas.
Vérifiez si le périphérique prend en charge les fonctions Anynet+.
Vérifiez si le câble HDMI est correctement branché.
Vérifiez que Anynet+ (HDMI-CEC) a la valeur Activé dans le menu Système.
Lancez une nouvelle recherche des périphériques Anynet+.
Anynet+ requiert une connexion HDMI. Assurez-vous que le périphérique est branché à votre produit via un câble HDMI.
Certains câbles HDMI ne prennent pas en charge les fonctions Anynet+.
Si la connexion est interrompue en raison d'une panne de courant ou du débranchement du câble HDMI, relancez la recherche des périphériques.Connexion HDMI Cette fonction est utilisée pour activer le délai de mise sous tension d'un périphérique source DVI/HDMI.
Arrêt / Activé DivX® Vidéo à la demande Présente le code d'enregistrement autorisé pour le produit. Si vous vous connectez au site Web DivXⓇ et procédez à l'enregistrement avec ce code, vous pourrez télécharger le fichier d'enregistrement de vidéo à la demande. Pour plus d'informations sur la vidéo à la demande DivXⓇ, rendez-vous sur le site http://vod.divx.com. Mode Jeu En vous connectant à une console de jeu comme la PlayStation™ ou la Xbox™, vous pouvez profiter d'une expérience de jeu plus réaliste en sélectionnant le mode Jeu.
Précautions et limitations du Mode Jeu Pour déconnecter la console de jeu et connecter un autre périphérique externe, réglez le Mode Jeu sur Arrêt dans le menu Configuration.
Mode Jeu n'est pas disponible lorsque la source d'entrée est réglée sur DVI ou Display Port. Général Sécurité BD Wise Anynet+ (HDMI-CEC) Connexion HDMI DivX® Vidéo à la demande Mode Jeu Activé Activé Activé Arrêt
L'image affichée peut varier en fonction du modèle.Réinitialiser le système MENU m → Système → Réinitialiser le système → ENTER E Système Réinitialiser le système
L'image affichée peut varier en fonction du modèle. Cette option rétablit les valeurs par défaut des paramètres définis sous Système.Assistance Mise à jour du logiciel MENU m → Assistance → Mise à jour du logiciel → ENTER E Le menu Mise à jour du logiciel vous permet d'installer la toute dernière version du logiciel de votre produit.
Faites bien attention à ne pas mettre le produit hors tension tant que la mise à niveau n'est pas terminée. Le produit se mettra automatiquement hors et sous tension une fois la mise à niveau du logiciel achevée.
Quand vous mettez à niveau le logiciel, les valeurs par défaut de tous les paramètres vidéo et audio que vous aviez modifiés seront restaurées. Nous vous conseillons de noter vos paramètres pour pouvoir facilement les redéfinir après la mise à niveau. MàJ maintenant Permet de mettre à jour le logiciel avec la dernière version. Mise à jour auto Cette fonction met automatiquement à jour le produit lorsqu'il n'est pas utilisé.
Arrêt / Activé Contacter Samsung MENU m → Assistance → Contacter Samsung → ENTER E Consultez ces informations si votre produit ne fonctionne pas correctement ou si vous voulez mettre le logiciel à niveau. Vous pourrez trouver les informations relatives à nos centres d'appel et à la procédure de téléchargement des produits et logiciels.
Contacter Samsung et recherchez le Code du modèle et la Version du logiciel du produit.
Version actuelle: il s'agit de la version de logiciel déjà installée sur le produit.Choisissez l'option Acc. à Accueil pour lire différents contenus depuis un périphérique de mémoire ou un réseau connecté. Lecteur Permet de rechercher ou regarder des canaux ou du contenu enregistrés sur des périphériques. Programmation Permet de créer des programmes de contenu sur des canaux locaux ou de modifier des canaux enregistrés. Modèle Pour créer un contenu, sélectionnez un modèle. Cloner le produit Exportez les paramètres du produit sur un périphérique USB ou chargez-les via un périphérique USB. Cette option est utile lorsque vous affectez les mêmes paramètres à plusieurs produits. Paramètres ID Attribuez un ID à un moniteur. Appuyez sur u/d pour sélectionner une valeur et appuyez ensuite sur E. Acc. à Accueil Accessible via le bouton HOME de la télécommande. MENU m → Assistance → Acc. à Accueil → ENTER E Lecteur Affichez divers contenus comme des chaînes programmées, des modèles ou des fichiers.Cloner le produitMode ImageParamètres IDProgr. act./désact.Mur d'imagesTéléscripteurÉtat du réseauPlus de paramètres Programmation Modèle
L'image affichée peut varier en fonction du modèle.
Pour plus de détails sur les sous-options, consultez le chapitre «Fonctionnalités de l'accueil».Mur d'images Cette option vous permet de personnaliser la disposition des différents écrans connectés afin de former un mur d'images. Vous pouvez, en outre, afficher une portion d'une image complète ou répéter la même image sur chacun des écrans connectés. Pour afficher plusieurs images, consultez l'aide de MDC ou le guide d'utilisation de MagicInfo. Certains modèles ne prennent pas en charge la fonction MagicInfo. État du réseau Permet de vérifier le réseau et la connexion Internet. Mode Image Sélectionnez un mode d'image (Mode Image) adapté à l'environnement dans lequel l'appareil sera utilisé. Progr. act./désact.
Vous devez configurer l'horloge pour pouvoir utiliser la fonction Progr. act./désact.. Définissez Progr. activ. pour que votre produit se mette automatiquement sous tension à l'heure et le jour de votre choix. Le produit est mis sous tension, avec la source d'entrée ou le volume indiqué. Téléscripteur Saisissez du texte quand une vidéo ou une image est affichée, et affichez le texte à l'écran. Plus de paramètres Le menu de paramètres d'image s'affiche.Réinitial. tout MENU m → Assistance → Réinitial. tout → ENTER E Assistance Réinitial. tout
L'image affichée peut varier en fonction du modèle. Cette option rétablit tous les paramètres par défaut d'un écran.Lecture de photos, vidéos et musique (lecture de médias) Lisez des photos, des vidéos ou de la musique enregistrée sur un périphérique de stockage. Lisez divers contenus à l'aide des méthodes suivantes.
Utilisation d'un périphériqueUSB: Lisez du contenu multimédia tel que des vidéos, des photos et de la musique à partir d'un périphérique USB.
Connexion d'un périphérique de stockage: Lisez du contenu multimédia enregistré sur un périphérique de stockage tel qu'un smartphone, un appareil photo, un ordinateur ou un service d'informatique en nuage. À lire attentivement avant d'utiliser la lecture de contenu multimédia avec un périphérique USB Attention
Avant de connecter un périphériqueUSB au produit, sauvegardez vos fichiers pour empêcher toute perte ou tout endommagement de vos données. La société Samsung Electronics n'est pas tenue responsable de pertes ou dommages possibles de vos données.
Ne retirez pas un périphériqueUSB en cours de chargement.
Si un périphériqueUSB est connecté via un câble d'extensionUSB, il est possible qu'il ne soit pas reconnu ou que des fichiers enregistrés sur le périphérique ne puissent pas être lus.
Si le produit ne reconnaît pas un périphériqueUSB connecté, il est possible que les fichiers présents sur ce périphérique soient corrompus ou ne puissent pas être lus. Dans ce cas, connectez le périphériqueUSB à l'ordinateur pour formatter le périphérique, puis assurez-vous qu'il est correctement connecté.
Les disques dursUSB d'une taille supérieure à 2To ne sont pas pris en charge. Profitez des vidéos, des photos et des morceaux de musique enregistrés sur un périphérique de stockage de masseUSB.Périphériques compatibles avec la lecture de médias
Il est possible que le produit ne soit pas compatible avec certains smartphones, caméras numériques USB et périphériques audio.
La lecture de médias n'est compatible qu'avec les périphériques USB MSC.
périphériques de stockage de masseUSB. Exemples: clésUSB, lecteurs de carte Flash et disques dursUSB. (Les concentrateursUSB ne sont pas pris en charge.) Ces périphériques de stockage de de masse doivent être branchés directement sur un portUSB du produit.
Si plusieurs périphériquesPTP (Picture Transfer Protocol) sont connectés, un seul fonctionnera à la fois.
Si plusieurs périphériques de stockage de masse sont connectés, il est possible que certains ne soient pas reconnus. Les périphériquesUSB qui requièrent une puissance élevée (plus de500mA ou5V) peuvent ne pas être pris en charge.
Si un message d'avertissement de surchauffe apparaît alors qu'un périphériqueUSB est connecté ou utilisé, il est possible que ce dernier ne soit pas reconnu ou ne fonctionne pas correctement.
L'écran de veille s'active si le produit reste inutilisé pendant la durée précisée dans Temps protection auto.
Le mode d'économie d'énergie de certains disques durs externes peut se désactiver automatiquement une fois ces disques connectés au produit. Systèmes et formats de fichiers
La lecture de médias peut ne pas fonctionner correctement avec des fichiers multimédias sans licence.
Le protocoleMTP (Media Transfer Protocol) n'est pas pris en charge.
Les systèmes de fichiers pris en charge sont les suivants: FAT16, FAT32 et NTFS (lecture seule).
La lecture de médias prend en charge le format JPEG séquentiel. mais pas le formatJPEG progressif.
L'affichage des images à résolution supérieure prend plus de temps.
La résolutionJPEG maximale prise en charge est 15360x8640pixels.
Si un fichier est incompatible ou corrompu, le message Format de fichier inconnu s'affiche.
Lors du tri de fichiers dans une vue de dossier, 1000fichiers maximum peuvent apparaître dans chaque dossier.
Si un périphériqueUSB contient au moins8000fichiers et dossiers, il est possible que certains d'entre eux ne s'ouvrent pas.
Les fichiersMP3 à gestion des droits numériques (DRM) téléchargés sur des sitesWeb payants ne peuvent pas être lus. La gestion des droits numériques (DRM) renvoie à un système qui protège les droits d'auteur de données circulant sur Internet ou tout autre support numérique en permettant une distribution sécurisée et/ou en empêchant la distribution illégale des données.Utilisation d'un périphériqueUSB Connexion d'un périphérique USB
Mettez votre produit sous tension.
Branchez un périphérique USB contenant des photos, de la musique et/ou des films au port USB situé à l'arrière ou sur le côté du produit.
La page Lecteur s'affiche automatiquement lorsqu'un périphérique USB est connecté au produit.
Si un seul périphériqueUSB est connecté, les fichiers enregistrés sur ce périphérique s'affichent automatiquement.
Pour afficher un contenu enregistré sur un périphériqueUSB, branchez ce dernier à un portUSB situé sur le produit. Retrait d'un périphérique USB Retrait d'un périphérique USB de Source
Appuyez sur le bouton SOURCE de la télécommande. Vous pouvez aussi vous rendre sur Source via le menuOSD. SOURCE
Sélectionnez USB dans Source et appuyez sur le bouton TOOLS de la télécommande. Le menu Options s'affiche.
Sélectionnez Disconnect USB Device et attendez que le périphérique USB soit déconnecté. Le périphériqueUSB est déconnecté. Il est recommandé d'utiliser un disque durUSB disposant d'un adaptateur d'alimentation.Il est recommandé de retirer un périphérique USB en utilisant la fonction Disconnect USB Device.Lecture de contenu multimédia à partir d'un ordinateur/périphérique mobile Approbation de la connexion d'un ordinateur/périphérique mobile Lisez des photos, des vidéos ou de la musique enregistrée sur un ordinateur ou périphérique mobile. Pour lire du contenu multimédia à partir d'un ordinateur ou périphérique mobile sur le produit, la connexion avec l'ordinateur ou le périphérique mobile doit être acceptée.
La fonction de lecture multimédia est disponible sur n'importe quel périphérique prenant en charge DLNA DMC. La fonction DLNA DMC vous permet de rechercher du contenu multimédia et de contrôler la lecture sur un produit après y avoir connecté un ordinateur ou un périphérique mobile.
Appuyez sur le bouton SOURCE de la télécommande. Vous pouvez aussi vous rendre sur Source via le menuOSD. SOURCE
Sélectionnez Réseau dans Source. Le menu Périphérique réseau s'affiche.
Sélectionnez Options sur l'écran, puis Paramètres du périphérique multimédia. La liste des périphériques connectés au produit s'affiche.
Sélectionnez un périphérique et acceptez la connexion. La lecture n'est disponible que sur les périphériques autorisés à se connecter.
L'envoi d'une demande de lecture de contenu multimédia à partir d'un ordinateur ou d'un périphérique mobile affiche une invite demandant si la connexion avec le produit est autorisée. Connectez facilement les périphériques avec l'invite.
Pour plus d'informations sur la configuration d'un réseau, consultez la section Paramètres réseau.
Assurez-vous que le produit et l'ordinateur sont connectés au même sous-réseau. Toutes les adressesIP sont composées de quatre parties séparées par des points (ex.: 111.222.333.444). S'ils sont connectés au même sous-réseau, le produit doit présenter la même adresseIP que l'ordinateur, à l'exception de la quatrième partie de l'adresse (ex.: 111.222.333.***).Connexion à un réseau domestique (DLNA) Lisez du contenu enregistré sur un périphérique connecté à un réseau domestique.
La lecture de contenu multimédia à l'aide d'un serveur DLNA non Samsung peut engendrer des problèmes de compatibilité.
La lecture de contenu multimédia partagé avec un ordinateur ou périphérique mobile peut s'avérer impossible selon le type d'encodage ou le format de fichier du contenu. Certaines fonctions peuvent ne pas être disponibles.
La lecture du contenu multimédia risque d'être incorrecte si le réseau est congestionné. Dans ce cas, utilisez un périphérique USB.
Appuyez sur le bouton SOURCE de la télécommande. Vous pouvez aussi vous rendre sur Source via le menuOSD. SOURCE
Sélectionnez Réseau dans Source. Le menu Périphérique réseau s'affiche.
Sélectionnez un périphérique connecté via le réseau domestique (DLNA). Une liste des fichiers et dossiers partagés avec le périphérique sélectionné s'affiche.
Sélectionnez le contenu multimédia à lire dans la liste. Lisez le contenu multimédia sélectionné. Fonctions disponibles sur la page de la liste de contenu multimédia SOURCE → Source → USB La page de la liste de contenu multimédia d'un périphérique de stockage comporte les fonctions suivantes.
Trier par Réorganisez la liste de contenu multimédia au format de fichier et dans le mode d'affichage souhaités.
Cette option n'est pas disponible si Filtrer est réglé sur Tous.
Filtrer Dans le contenu Photos, Vidéos et Musique enregistré sur un périphérique de stockage, affichez les fichiers au format de fichier souhaité uniquement.
Cette option n'est pas disponible si Filtrer est réglé sur Tous.Options de la page de la liste de contenu multimédia Nom d'option Actions Photos Vidéos Musique Diaporama Permet de démarrer un diaporama.
Cette option n'est pas disponible si Trier par est réglé sur Dossier.
Encodage Permet de sélectionner une langue d'encodage si le titre du contenu multimédia apparaît corrompu.
Renommer liste lecture Permet de renommer une liste de lecture.
Supprimer une liste de lecture Permet de supprimer une liste de lecture.
Aj. Liste lect. Permet d'ajouter des fichiers à une liste de lecture ou de créer une nouvelle liste.
Lire élém. sél. Permet de sélectionner et de lire le contenu souhaité dans la liste de contenu multimédia. c c c Envoyer Permet d'envoyer du contenu multimédia à un autre périphérique de stockage. Similaire à la fonction Copier des ordinateurs. c c c Index Permet de sélectionner un index pour localiser facilement du contenu multimédia si le périphérique de stockage contient beaucoup de fichiers.
Les index disponibles contiennent des dates et des caractères alphanumériques.
Cette option n'est pas disponible si Trier par est réglé sur Dossier. c c cFonctions et boutons disponibles pendant la lecture de photos Appuyez sur le bouton E ou TOOLS pour afficher les boutons suivants. Le bouton RETURN fait disparaître les boutons.
Pause / Lire Permet de démarrer ou d'arrêter un diaporama. Avec un diaporama, il est possible de lire toutes les photos d'un dossier.
Précédent / Suivant Permet d'afficher la photo précédente ou suivante.
Paramètres Nom d'option Actions Paramètres du diaporama Vitesse: Permet de modifier la vitesse du diaporama. Effets: Permet d'appliquer des effets de transition entre les photos. Pivoter Permet de faire tourner les photos. Zoom Permet de zoomer jusqu'à 4x dans les photos. Mode Image Permet de modifier le Mode Image. Fond musical Permet de lire de la musique de fond pendant l'affichage des photos.
Vérifiez qu'un fichier musical est enregistré sur le même périphérique.
Le mini-lecteur s'affiche pendant la lecture de la musique de fond (Fond musical). Le mini-lecteur permet d'interrompre la musique en cours ou de changer de musique. Mode Son Permet de modifier le Mode Son.
Cette option n'est disponible que pendant la lecture de la musique de fond (Fond musical). Sélectionner les haut- parleurs Permet de sélectionner un haut-parleur pour la diffusion de la musique de fond (Fond musical).
Cette option n'est disponible que pendant la lecture de la musique de fond (Fond musical). Envoyer Permet d'envoyer des photos ouvertes à un autre périphérique de stockage. Similaire à la fonction Copier des ordinateurs. Information Permet d'afficher des informations sur un fichier.
Appuyer sur le bouton INFO alors qu'un nom de périphérique est sélectionné permettra d'afficher les informations relatives à ce périphérique.
Appuyer sur le bouton INFO alors qu'un fichier est sélectionné permettra d'afficher les informations relatives à ce fichier.Fonctions et boutons disponibles pendant la lecture de vidéos Appuyez sur le bouton E ou TOOLS pour afficher les boutons suivants. Le bouton RETURN fait disparaître les boutons.
Pause / Lire Permet d'interrompre ou de lire une vidéo. Les fonctions suivantes sont disponibles en mode pause. Aucun son n'est audible en mode pause.
Rembobiner / Avance rapide Permet de reculer ou d'avancer rapidement dans une vidéo. Vous pouvez, au besoin, accélérer 3x la vitesse de lecture. Pour restaurer la vitesse de lecture originale, sélectionnez
Précédent / Suivant Pour lire la vidéo précédente, sélectionnez
deux fois. Si vous sélectionnez
une fois, la vidéo en cours est lue depuis le début. Pour lire la vidéo suivante, sélectionnez
Paramètres Nom d'option Actions Sélectionner la scène Vignettes: permet de sélectionner une scène et de lire la vidéo depuis cette scène.
Vignettes n'est pas disponible si 1) la miniature de la vidéo n'est pas encore extraite, 2) la vidéo présente uniquement un contenu audio ou 3) la durée de lecture de la vidéo est inférieure à 60secondes. Titres des chapitres: permet de sélectionner et de lire une autre vidéo dans le même dossier. Barre de progression: vous pouvez utiliser les boutons l et r pour balayer le fichier par intervalles de 10secondes ou saisir une durée spécifique pour accéder à ce stade de la vidéo. Répétition Permet de configurer Répétition. Arrêt: Désactive l'option Répétition. Rép. 1X: Permet de lire plusieurs fois la vidéo en cours. Répét. tout: Permet de lire plusieurs fois toutes les vidéos d'un dossier. Pivoter Permet de faire tourner une image. Format de l'image Permet de modifier la taille de l'écran (Format de l'image). Les tailles d'écran prises en charge varient en fonction de l'image. Mode Image Permet de modifier le Mode Image. Mode Son Permet de modifier le Mode Son. Sélectionner les haut- parleurs Sélectionnez un haut-parleur pour la diffusion du son du produit. Langue audio Permet de lire une vidéo dans la langue souhaitée. Cette fonction n'est active qu'en cas de lecture d'un fichier de diffusion prenant en charge plusieurs formats audio. Information Permet d'afficher des informations sur un fichier.Fonctions et boutons disponibles pendant la lecture de musique Appuyez sur le bouton E ou TOOLS pour afficher les boutons suivants. Le bouton RETURN fait disparaître les boutons.
Pause / Lire Permet d'interrompre ou de lire de la musique.
Rembobiner / Avance rapide Permet de reculer ou d'avancer rapidement dans la chanson. Vous pouvez, au besoin, accélérer 3x la vitesse de lecture. Pour lire le fichier musical précédent, sélectionnez
Précédent / Suivant Pour lire le fichier musical précédent, sélectionnez
deux fois. Si vous sélectionnez
une fois, la musique en cours est lue depuis le début. Pour lire le fichier musical suivant, sélectionnez
Répétition Permet de configurer le mode Répétition. Rép. 1X permet de lire plusieurs fois le fichier musical en cours. Répét. tout permet de lire plusieurs fois tous les fichiers d'un dossier.
Aléatoire Permet d'activer ou de désactiver le mode de lecture aléatoire.
Sélectionner les haut-parleurs Sélectionnez un haut-parleur pour la diffusion du son du produit.
Mode Son Permet de modifier le Mode Son.Formats de sous-titres et de chiers pris en charge pour la lecture de médias Sous-titres Externe Interne
Texte minuté MPEG-4 Conteneur: MP4 Résolutions d'image prises en charge Extension de chier Type Résolution *.jpg, *.jpeg JPEG 15360 x 8640 *.png PNG 1920 x 1080 *.bmp BMP 1920 x 1080 *.mpo MPO 15360 x 8640Formats de chiers de musique pris en charge Extension de chier Type Codec Commentaires *.mp3 MPEG MPEG1 Audio Layer 3 *.m4a, *.mpa, *.aac, *.3ga MPEG4 AAC *.flac FLAC FLAC La fonction Seek (jump) n'est pas prise en charge. Prend en charge jusqu'à 2canaux. Formats vidéo pris en charge
Le contenu vidéo ne sera pas lu (ou pas correctement) en cas d'erreur au niveau du contenu ou du conteneur.
L'audio ou la vidéo peut ne pas fonctionner si le contenu dispose d'une vitesse de transmission/fréquence d'images supérieure à la fréquence trame/seconde (t/s) répertoriée dans le tableau ci-dessus.
Si la table d'index contient une erreur, la fonction Seek (Jump) n'est pas prise en charge.
Des interruptions du son du fichier peuvent se produire lors de la lecture d'une vidéo via une connexion réseau.
Le menu peut mettre plus longtemps à apparaître si la vitesse de transmission de la vidéo dépasse les 10Mbits/s.
Certains appareils photos numériques et périphériques USB peuvent ne pas être compatibles avec le lecteur. Décodeur vidéo Décodeur audio Prend en charge jusqu'àH.264, niveau4.1. H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 et AVCHD: non pris en charge. Pour tous les codecs vidéo à l'exception de MVC, VP8 et VP6:
Au dessus de 1280 x 720: 30trames max. GMC2 ou version ultérieure: non pris en charge. Prend uniquement en charge les spécifications MVCBD. Prise en charge maximale: WMA10Pro en multicanal5.1. Codec audio WMA Lossless non pris en charge. Les formats QCELP et AMR NB/WB ne sont pas pris en charge. Si Vorbis est uniquement dans un conteneur Webm, prend en charge jusqu'à2canaux.Extension de chier Conteneur Codec vidéo Résolution Vitesse de transmission (fps) Débit binaire (Mbps) Codec audio *.avi *.mkv *.asf *.wmv *.mp4 *.mov *.3gp *.vro *.mpg *.mpeg *.ts *.tp *.trp *.mov *.v *.vob *.svi *.m2ts *.mts *.divx AVI MKV ASF MP4 3GP VRO VOB
H.264 BP / MP / HP Motion JPEG Window Media Video v9 MPEG2 MPEG1 VP6 640 x 480 4 MVC 1920 x 1080 24 / 25 / 30 40 *.webm WebM VP8 6 ~ 30 8 VorbisGuide de dépannage Conditions requises avant de contacter le Centre de service clientèle Samsung Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure décrite ci-après. Si le problème persiste, contactez le service clientèle. Test du produit Vérifiez que votre produit fonctionne normalement en utilisant la fonction de test appropriée. Si l'écran n'affiche aucune image et que le voyant d'alimentation clignote, bien que l'appareil soit correctement connecté à un ordinateur, procédez aux tests demandés.
Mettez hors tension l'ordinateur et l'appareil.
Débranchez tous les câbles de l'appareil.
Met l'appareil sous tension.
Si le message Aucun signal s'affiche, cela signifie que l'appareil fonctionne correctement. Vérication de la résolution et de la fréquence Mode non optimal sera affiché pendant un court instant si un mode excédant la résolution prise en charge est sélectionné (reportez-vous à Résolutions prises en charge). Si l'écran reste noir, vérifiez l'ordinateur, le contrôleur vidéo et le câble.Vériez les éléments suivants: Problème d'installation (mode PC) L'écran s'allume et s'éteint continuellement. Vérifiez que le câble est connecté correctement entre l'appareil et l'ordinateur. Des espaces vides apparaissent sur les quatre côtés de l'écran lorsqu'un câble HDMI ou HDMI-DVI est branché au produit et à l'ordinateur. Les espaces blancs visibles sur l'écran ne sont pas liés au produit. Ils sont provoqués par l'ordinateur ou la carte graphique. Pour résoudre le problème, réglez la taille de l'écran dans les paramètres HDMI ou DVI de la carte graphique. Si le menu relatif aux paramètres de la carte graphique n'inclut pas d'option permettant de régler la taille de l'écran, effectuez une mise à niveau du pilote de la carte graphique. (Pour plus d'informations sur le réglage de l'écran, contactez le fabricant de la carte graphique ou de l'ordinateur.) PC est indiqué dans Source lorsqu'un ordinateur n'est pas connecté.
est toujours affiché dans Source qu'un ordinateur soit connecté ou non. Problème d'écran Le voyant d'alimentation est éteint. L'écran ne s'allume pas. Vérifiez que le cordon d'alimentation est bien connecté. Aucun signal s'ache à l'écran. Vérifiez que l'appareil est connecté correctement à l'aide d'un câble. Assurez-vous que le périphérique connecté à l'appareil est sous tension. Mode non optimal est aché. Ce message s'affiche lorsqu'un signal émis par la carte graphique est supérieur à la fréquence et la résolution maximales de l'appareil. Consultez le tableau des modes de signal standard et réglez la fréquence et la résolution maximales conformément aux spécifications de l'appareil. Les images achées à l'écran sont déformées. Vérifiez le branchement du câble avec l'appareil.Problème d'écran L'image n'est pas nette. Ajustez les valeurs Régl. Base et Regl. Préc. Retirez tous les accessoires (câble d'extension vidéo, etc.), puis réessayez. Réglez la résolution et la fréquence selon le niveau recommandé. L'image à l'écran est instable et tremble. Vérifiez que la résolution et la fréquence de l'ordinateur et de la carte graphique sont définies sur des valeurs compatibles avec l'appareil. Modifiez ensuite les paramètres de l'écran (le cas échéant) en vous reportant aux informations supplémentaires dans le menu de l'appareil, ainsi qu'au tableau des modes de signal standard. Des ombres ou des images fantômes restent achées sur l'écran. L'écran est trop lumineux. L'écran est trop sombre. Ajustez les valeurs Luminosité et Contraste. Les couleurs sont inadéquates. Accédez à Image et ajustez les paramètres Espace de couleur. Le blanc ne l'est pas vraiment. Accédez à Image et ajustez les paramètres Balance blancs. Aucune image n'est visible sur l'écran et le voyant d'alimentation clignote toutes les 0,5 à 1seconde. L'appareil est en mode d'économie d'énergie. Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent. Le produit se met automatiquement hors tension. Accédez à Système et assurez-vous que Veille est défini sur Arrêt. Si un ordinateur est connecté au produit, vérifiez son état d'alimentation. Assurez-vous que le câble d'alimentation est correctement connecté à la sortie du produit et branché à la prise d'alimentation. Si le signal provenant d'un périphérique connecté n'est pas détecté, le produit se met automatiquement hors tension au bout de 10 à 15minutes. La qualité d'image du produit est diérente de celle du détaillant où le produit a été acheté. Utilisez un câbleHDMI pour obtenir une qualité d'image haute définition (HD).Problème d'écran L'achage à l'écran ne semble pas normal. Un contenu vidéo crypté peut causer un mauvais affichage des scènes d'objets qui se déplacent rapidement, comme dans une vidéo d'événements sportifs ou d'action. Un faible signal ou une qualité d'image médiocre peut être la cause d'un mauvais affichage. Cela ne signifie pas que le produit est défectueux. Un téléphone portable dans un rayon d'un mètre de distance peut être la cause de parasites sur les produits analogiques et numériques. La luminosité et la couleur ne semblent pas normales. Accédez à Image et réglez les paramètres de l'écran tels que Mode Image, Couleur, Luminosité et Netteté. Accédez à Système et ajustez les paramètres Mode éco.. Réinitialisez les paramètres par défaut de l'écran. Des lignes pointillées apparaissent sur les bords de l'écran. Si Format de l'image est réglée sur Adapter à l’écran, modifiez le paramètre en le réglant sur 16:9. Des lignes (rouges, vertes ou bleues) apparaissent à l'écran. Ces lignes sont affichées lorsque DATA SOURCE DRIVER IC présente un défaut sur le moniteur. Contactez un centre de services Samsung pour résoudre le problème. L'achage est instable, puis se ge. L'écran peut se figer lorsque une résolution autre que celle recommandée est utilisée ou si le signal n'est pas stable. Pour résoudre le problème, modifiez la résolution de l'ordinateur en définissant celle recommandée. Achage en mode plein écran impossible. Un fichier de contenu mis à l'échelle SD (4:3) peut être la cause de bandes noires des deuxcôtés de l'écran du canalHD. Une vidéo dont le format d'image diffère du produit peut être la cause de bandes noires en haut et en bas de l'écran. Modifiez le paramètre de taille de l'écran et définissez-le en mode plein écran sur le produit ou le périphérique source.Problème de son Il n'y a pas de son. Vérifiez le branchement du câble audio ou réglez le volume. Vérifiez le volume. Le volume est trop faible. Permet de régler le volume. Si le problème subsiste après avoir réglé le volume sur le niveau maximum, réglez le volume de la carte son de l'ordinateur ou de votre logiciel. La vidéo est disponible mais aucun son n’est émis.
Le modèle OM**D-K n'est pas équipé de haut-parleurs internes. Pour activer le son, connectez un dispositif de sortie audio externe au port AUDIO OUT. Si un câbleHDMI est connecté, vérifiez les paramètres de sortie audio de l'ordinateur. Accédez à Son et modifiez Paramètres haut-parleur en Interne.
Ceci s'applique au modèle OM**D-W uniquement. Si un périphérique source est utilisé
Assurez-vous que le câble audio est correctement connecté au port d'entrée audio sur le produit.
Vérifiez les paramètres de sortie audio du périphérique source. (Par exemple, si un câbleHDMI est connecté au moniteur, le paramètre audio du décodeur doit être modifié en HDMI.) Si un câbleDVI-HDMI est utilisé, un câble audio distinct est requis. Si le produit dispose d'un port casque, assurez-vous que rien n'y est connecté. Reconnectez le câble d'alimentation au périphérique, puis redémarrez ledit périphérique. Vous entendez des bruits parasites sortir des haut-parleurs. Vérifiez la connexion du câble. Assurez-vous que le câble vidéo n'est pas connecté à un port d'entrée audio. Vérifiez la puissance du signal une fois le câble connecté. Un signal faible peut être la cause d'un son de mauvaise qualité.Problème de son Un son reste audible lorsque le volume est coupé. Lorsque Paramètres haut-parleur est réglé sur Externe, le bouton de volume et la fonction Muet sont désactivés. Réglez le volume des haut-parleurs externes. Les paramètres audio des haut-parleurs principaux sont différents de ceux des haut-parleurs internes du produit. Modifier ou couper le son du produit n'a pas d'incidence sur un amplificateur externe (décodeur). Le son du moniteur ne change pas lorsque Mode Son est modié.
Ceci s'applique au modèle OM**D-W uniquement. Les paramètres audio des haut-parleurs principaux sont différents de ceux des haut-parleurs internes du produit. Les paramètres audio sur un périphérique source n'affectent pas ceux des haut-parleurs internes du produit. Un écho sonore sort des haut-parleurs.
Ceci s'applique au modèle OM**D-W uniquement. Différentes vitesses de décodage entre les haut-parleurs du produit et les haut-parleurs externes peuvent provoquer un écho. Dans ce cas, réglez Paramètres haut-parleur sur Externe. Problème de télécommande La télécommande ne fonctionne pas. Assurez-vous que les piles sont bien positionnées (polarité+/-). Vérifiez que les piles ne sont pas déchargées. Vérifiez l'absence de panne de courant. Vérifiez que le cordon d'alimentation est bien connecté. Vérifiez la présence éventuelle d'un éclairage spécial ou d'enseignes au néon à proximité de l'appareil. Problème de périphérique source Un bip est émis au démarrage de mon ordinateur. Si un signal sonore (bip) est émis pendant le démarrage de l'ordinateur, faites-le réparer.Autres problèmes Le produit sent le plastique. L'odeur de plastique est normale et disparaît avec le temps. Le moniteur semble être incliné. Retirez, puis fixez à nouveau le support sur le produit. Le son ou la vidéo se coupe par intermittence. Vérifiez la connexion du câble et rebranchez-le si nécessaire. L'utilisation d'un câble très dur ou épais peut endommager les fichiers audio et vidéo. Assurez-vous que les câbles sont suffisamment souples pour garantir leur durabilité. Lorsque vous fixez le produit sur un mur, il est recommandé d'utiliser des câbles à angle droit. De petites particules se trouvent sur les bords du produit. Les particules font partie de la conception du produit. Le produit n'est pas défectueux. Le menu PIP n'est pas disponible. Le menu est activé ou désactivé en fonction du mode Source. Lorsque je tente de modier la résolution de l'ordinateur, le message «Résolution non prise en charge.» apparaît. Le message «Résolution non prise en charge.» apparaît si la résolution de la source d'entrée dépasse la résolution maximale de l'écran. Pour résoudre le problème, modifiez la résolution de l'ordinateur en définissant une résolution prise en charge sur l'écran. Aucun son n'est émis par les haut-parleurs en modeHDMI lorsqu'un câbleDVI-HDMI est connecté.
Le modèle OM**D-K n'est pas équipé de haut-parleurs internes. Pour activer le son, connectez un dispositif de sortie audio externe au port AUDIO OUT. Les câblesDVI ne transmettent pas de données sonores. Assurez-vous de connecter le câble audio à la prise d'entrée appropriée pour activer le son. Niv. noir HDMI ne fonctionne pas correctement sur un périphériqueHDMI avec sortieYCbCr. Cette fonction n'est disponible que si un périphérique source, comme un lecteurDVD et STB, est connecté au produit via un câbleHDMI (signalRGB).Autres problèmes Aucun son n'est émis en modeHDMI.
Le modèle OM**D-K n'est pas équipé de haut-parleurs internes. Pour activer le son, connectez un dispositif de sortie audio externe au port AUDIO OUT. Les couleurs de l'image affichée peuvent sembler anormales. La vidéo ou le son peut ne pas être disponible. Cela peut se produire si un périphérique source ne prenant en charge qu'une ancienne version de la normeHDMI est connecté au produit. Si ces problèmes surviennent, connectez un câble audio avec le câbleHDMI. Certaines cartes graphiques d'ordinateur ne reconnaissent pas automatiquement les signauxHDMI qui ne comprennent pas le son. Dans ce cas, sélectionnez manuellement une entrée audio. Entrée audio Mode écran PC Auto Paramètres de l'ordinateur DVIPC Audio In (ports stéréo) Paramètres de l'ordinateur Autres problèmes Le capteurIR ne fonctionne pas. Assurez-vous que le signal lumineux du capteur s'allume lorsque vous appuyez sur un bouton de la télécommande.
Si le capteur lumineux ne s'allume pas, mettez le bouton d'alimentation en position arrêt, puis à nouveau en position marche, à l'arrière du produit. (Les voyants d'alimentation LED deviennent rouges lorsque l'écran est hors tension.) Si le capteur lumineux ne s'allume toujours pas après avoir mis le bouton d'alimentation en position arrêt, puis à nouveau en position marche, une prise interne est peut-être déconnectée. Contactez votre centre de services le plus proche pour faire réparer le produit.
Si le capteur lumineux qui est allumé ne clignote pas en rouge lorsque vous appuyez sur un bouton de la télécommande, le capteurIR est peut-être défectueux. Contactez votre centre de services le plus proche pour faire réparer le produit.
Cette fonction n'est disponible que si un périphérique source, comme un lecteurDVD et STB, est connecté au produit via un câbleHDMI (signalRGB). En mode d'économie d'énergie, si la source d'entrée est Display Port, les paramètres d'achage de l'ordinateur ne peuvent pas être enregistrés.
Accédez à Système → Général et définissez Mode éco max sur Arrêt. Vous pouvez également reconfigurer les paramètres de sortie d'affichage de l'ordinateur. Assurez-vous que le dispositif est allumé. Au démarrage de l'ordinateur lorsque la source d'entrée est dénie sur Display Port, le BIOS et l'écran de démarrage n'apparaissent pas.
Démarrez l'ordinateur lorsque le dispositif est allumé ou lorsque la source d'entrée n'est pas Display Port.Questions & réponses Question Réponse Comment puis-je modier la fréquence? Pour définir la fréquence de votre carte graphique, procédez comme suit:
Windows XP: Sous Panneau de configuration → Apparence et thèmes → Affichage → Paramètres → Avancé → Écran, réglez la fréquence sous Paramètres du moniteur.
Écran, réglez la fréquence sous Paramètres du moniteur.
Windows Vista: Sous Panneau de configuration → Apparence et personnalisation → Personnaliser → Afficher les paramètres → Paramètres avancés → Écran, réglez la fréquence sous Paramètres du moniteur.
Windows 7: Sous Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution → Paramètres avancés → Écran, réglez la fréquence sous Paramètres du moniteur.
Windows 8: Sous Paramètres → Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution → Paramètres avancés → Écran, réglez la fréquence sous Paramètres du moniteur. Comment puis-je modier la résolution?
Windows XP: Sélectionnez Panneau de configuration → Apparence et thèmes → Affichage
Paramètres, puis réglez la résolution.
Windows ME/2000: Sélectionnez Panneau de configuration → Affichage → Paramètres, puis réglez la résolution.
Windows Vista: Sélectionnez Panneau de configuration → Apparence et personnalisation
Paramètres d'affichage, puis réglez la résolution.
Windows 7: Sélectionnez Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution, puis réglez la résolution.
Windows 8: Sélectionnez Paramètres → Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution, puis réglez la résolution.
Consultez le guide d'utilisateur relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages.Question Réponse Comment puis-je dénir le mode d'économie d'énergie?
Windows XP: Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration → Apparence et thèmes → Affichage → Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur.
Windows ME/2000: Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration → Affichage → Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur.
Windows Vista: Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration → Apparence et personnalisation → Personnalisation→ Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur.
Windows 7: Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration
Apparence et personnalisation
Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur.
Windows 8: Vous pouvez définir le mode d'économie d'énergie sous Paramètres → Panneau de configuration → Apparence et personnalisation → Personnaliser → Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur.Caractéristiques techniques
Général Nom du modèle OM46D-W OM55D-W OM75D-W Panneau Taille Classe 46 (45,9 pouces / 116 cm) Classe 55 (54,6 pouces / 138 cm) Classe 75 (74,5 pouces / 189 cm) Surface d'achage 1018,08 mm (H) x 572,67 mm (V) 40,1 pouces (H) x 22,5 pouces (V) 1209,6 mm (H) x 680,4 mm (V) 47,6 pouces (H) x 26,8 pouces (V) 1650,24 mm (H) x 928,26 mm (V) 65,0 pouces (H) x 36,5 pouces (V) Dimensions (L x H x P) 1035,9 x 590,5 x 139 mm 40,8 x 23,2 x 5,5 pouces 1227,4 x 698,2 x 139,5 mm 48,3 x 27,5 x 5,5 pouces 1675,8 x 953,8 x 126,6 mm 66,0 x 37,6 x 5,0 pouces Poids 18,6 kg / 41,0 Ibs 24,0 kg / 52,9 Ibs 49,3 kg / 108,7 lbs Nom du modèle OM46D-K OM55D-K OM75D-K Panneau Taille Classe 46 (45,9 pouces / 116 cm) Classe 55 (54,6 pouces / 138 cm) Classe 75 (74,5 pouces / 189 cm) Surface d'achage 1018,08 mm (H) x 572,67 mm (V) 40,1 pouces (H) x 22,5 pouces (V) 1209,6 mm (H) x 680,4 mm (V) 47,6 pouces (H) x 26,8 pouces (V) 1650,24 mm (H) x 928,26 mm (V) 65,0 pouces (H) x 36,5 pouces (V) Dimensions (L x H x P) 1035,9 x 620,5 x 142,9 mm 40,8 x 24,4 x 5,6 pouces 1227,4 x 728,2 x 143,2 mm 48,3 x 28,7 x 5,6 pouces 1675,8 x 983,8 x 124,2 mm 66,0 x 38,7 x 4,9 pouces Poids 17,9 kg / 39,5 Ibs 22,4 kg / 49,4 Ibs 44,0 kg / 97,0 lbsAlimentation CA 100 à 240 VAC (+/- 10%), 60 / 50Hz ± 3Hz Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Considérations environnementales Fonctionnement Température: 0 C - 40 C (32 F - 104 F) Humidité: 10 % à 80 %, sans condensation Stockage Température: -20 C - 45 C (-4 F - 113 F) Humidité: 5 % à 95 %, sans condensation
Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.
En raison de la nature de la fabrication de cet appareil, il se peut qu'environ1pixel par million (1ppm) soit plus lumineux ou plus sombre sur l'écran. Cela n'a aucune incidence sur les performances du produit.
Ce périphérique est un appareil numérique de ClasseA. [ Recommandation ]- UE uniquement
Par la présente, Samsung Electronics déclare que ce Monitor satisfait aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/EC.
La déclaration de conformité est disponible à l'adresse http://www.samsung.com/displaysolutions: accédez à Assistance > Recherche d'assistance pour vos produits, puis saisissez le nom du modèle.
Cet équipement peut fonctionner dans tous les pays de l'UE.Economiseur d'énergie La fonction d'économie d'énergie de ce produit réduit la consommation énergétique en éteignant l'écran et en modifiant la couleur du voyant d'alimentation si le produit n'est pas utilisé pendant une période définie. Lorsque l'appareil passe en mode d'économie d'énergie, il n'est pas mis hors tension. Pour rallumer l'écran, appuyez sur une touche du clavier ou déplacez la souris. Le mode d'économie d'énergie fonctionne uniquement lorsque l'appareil est connecté à un ordinateur pourvu de ce type de fonction. Economiseur d'énergie Fonctionnement normal Mode d'économie d'énergie (signalSOG:modeDPM non pris en charge) Mise hors tension Mise hors tension (Interrupteur de mise sous tension) Nominal type Max. Consommation OM46D-W OM46D-K 350W 216W 385W Moins de 0,5W Moins de 0,5W 0W OM55D-W OM55D-K 450W 297W 495W Moins de 0,5W Moins de 0,5W 0W OM75D-W OM75D-K 850W 542W 935W Moins de 0,5W Moins de 0,5W 0W
Le niveau de consommation affiché peut varier selon les conditions de fonctionnement ou lors de la modification des paramètres.
Le mode SOG (Sync On Green) n'est pas pris en charge.
Pour une consommation nulle, mettez l'interrupteur situé au dos de l'appareil en position Arrêt ou débranchez le cordon d'alimentation. Débranchez le cordon d'alimentation si vous prévoyez de ne pas utiliser l'appareil pendant une longue période (vacances, etc.).Présélection des modes de temporisation
En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. La définition d'une résolution autre que celle qui est spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre produit.
Vérifiez la fréquence lorsque vous remplacez un produit à tube cathodique (connecté à un ordinateur) par un produit LCD. Si le produit LCD ne prend pas en charge une fréquence verticale de 85Hz, réglez-la sur 60Hz à l'aide du produit à tube cathodique avant d'utiliser le produit LCD. Nom du modèle OM46D-W / OM46D-K / OM55D-W / OM55D-K / OM75D-W / OM75D-K Synchronisation Fréquence horizontale 30 à 81 kHz Fréquence verticale 48 à 75 Hz Résolution Résolution optimale 1920 x 1080 à 60 Hz Résolution maximale 1920 x 1080 à 60 Hz Le réglage de l'écran s'effectue automatiquement si un signal appartenant aux modes standard décrits ci-dessous est émis par l'ordinateur. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que le voyant d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique. Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge de pixel (MHz) Polarité synchronisée (H/V) IBM, 720 x 400 31,469 70,087 28,322 -/+ MAC, 640 x 480 35,000 66,667 30,240 -/- MAC, 832 x 624 49,726 74,551 57,284 -/- MAC, 1152 x 870 68,681 75,062 100,000 -/- VESA, 640 x 480 31,469 59,940 25,175 -/- VESA, 640 x 480 37,861 72,809 31,500 -/-
Fréquence horizontale Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz.
Même si une demande d'intervention est effectuée pendant la période de garantie, la visite d'un technicien peut vous être facturée dans les cas suivants : Produit non défectueux La demande porte sur le nettoyage du produit, un réglage, des explications, la réinstallation, etc.
Si un technicien fournit des instructions sur l'utilisation du produit ou procède simplement à des réglages d'options sans démonter le produit.
Le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal du réseau filaire, etc.)
Le produit est réinstallé ou d'autres appareils ont été connectés après la première installation du produit.
Le produit est réinstallé suite à un déplacement dans un autre endroit ou dans un autre bâtiment.
Le client demande des instructions sur la manière d'utiliser l'appareil de façon à coexister avec un autre produit de l'entreprise.
Le client demande des instructions sur la manière d'utiliser le réseau ou un autre programme de l'entreprise.
Le client demande l'installation du logiciel et la configuration du produit.
Le technicien de maintenance est chargé d'éliminer / de nettoyer la poussière ou d'autres matières étrangères à l'intérieur du produit.
Le client demande une autre installation après l'achat d'un produit en ligne ou via le télé-achat. Dommage provoqué par le client Cas où le dommage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client. Si un dommage causé au produit est dû à l'un des facteurs suivants :
Impact ou chute externe.
Utilisation de matériaux ou d'un produit vendu séparément non recommandé(s) par Samsung.
Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé par Samsung Electronics Co., Ltd.
Refonte ou réparation du produit effectuée par le client.
Utilisation d'une tension inappropriée ou de connexions électriques non autorisées.
Précautions ou avertissements indiqués dans le manuel d'utilisation non suivis. Autres cas
La défaillance du produit résulte d'une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.)
Tous les composants consommables sont épuisés. (batterie, encre, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.)
Si le client demande une intervention alors que le produit ne présente aucun défaut, des frais de service pourront lui être facturés. Veuillez lire attentivement le manuel d'utilisation au préalable.WEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Elimination des batteries de ce produit (Applicable aux pays disposant de systèmes de collecte séparés) Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.Qualité d'image optimale et protection contre la rémanence d'image Qualité d'image optimale
En raison de la conception même de ce produit, il se peut que 1pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran. Cela n'a aucune incidence sur les performances du produit.
Nombre de sous-pixels par type d'écran: 6.220.800
Exécutez Réglage Automatique pour améliorer la qualité d'image. Si du bruit persiste après l'ajustement automatique, réglez la valeur Régl. Base ou Regl. Préc.
Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux.
Activez le mode d'économie d'énergie ou un économiseur d'écran dynamique si vous ne comptez pas utiliser le produit pendant une longue période. Protection contre la rémanence d'image Qu'entend-on par rémanence d'image? En principe, le phénomène de rémanence d'image ne se produit pas lorsque l'écran LCD fonctionne normalement. Un fonctionnement normal qualifie le changement continu du motif vidéo. Si l'écran LCD affiche un motif fixe pendant une longue période (plus de 12heures), une légère différence de tension peut apparaître entre les électrodes dans les pixels qui contrôlent les cristaux liquides. Une telle différence de tension augmente avec le temps et amincit les cristaux liquides. Lorsque cela se produit, il est possible qu'une image précédente reste affichée sur l'écran lors du changement de motif. Pour éviter ce phénomène, il convient de réduire la différence de tension accumulée.
Le phénomène de rémanence d'image ne se produit pas lorsqu'un écranLCD fonctionne dans des conditions correctes. Matrice noire Source Décharge Ligne de bus de données TFT Electrode de commande Electrode pixel (ITO) Condensateur de stockage (Cs) Filtre couleur Electrode commune (ITO)Prévention de la rémanence d'image ―Le meilleur moyen de protéger le produit contre le phénomène de rémanence d'image consiste à le mettre hors tension ou à configurer l'ordinateur ou le système pour qu'il exécute un économiseur d'écran lorsque le produit est inactif. Le service de garantie peut également être limité en fonction du guide d'instructions.
Mise hors tension, Economiseur d'écran et Mode d'économie d'énergie
Eteignez le produit pendant 2heures après 12heures d'utilisation.
Sélectionnez Propriétés d'affichage > Alimentation électrique sur l'ordinateur et réglez le paramètre de mise hors tension du produit.
Il est conseillé d'utiliser un économiseur d'écran.Il est préférable d'utiliser un économiseur d'écran à couleur unique ou avec une image en mouvement.
Changement de couleur fréquent
Utilisation de 2couleursBasculez entre 2couleurs toutes les 30minutes, comme illustré ci-dessus. FLIGHT FLIGHT TIME TIME OZ348 UA102 21:10 20:30 OZ348 UA102 21:10 20:30 Type 1 Type 2
Évitez de combiner une couleur de texte et une couleur d'arrière-plan à luminosité contrastée.(Luminosité: indique la luminosité ou l'obscurité d'une couleur, qui varie en fonction de la quantité de lumière émise.) ―Evitez d'utiliser du gris, car cette couleur peut contribuer à l'apparition du phénomène de rémanence d'image. ―Évitez d'utiliser des couleurs à luminosité contrastée (noir et blanc; gris). FLIGHT TIME OZ348 20:30
Changement fréquent de couleur de texte
Utilisez des couleurs claires de luminosité semblable.Intervalle: Changez la couleur du texte et celle de l'arrière-plan toutes les 30minutes. FLIGHT TIME OZ348 20:30
Déplacez et modifiez le texte toutes les 30minutes, comme illustré ci-dessous.FLIGHT TIME OZ34820:30
Affichez régulièrement une image en mouvement avec un logo.Intervalle: affichez une image en mouvement avec un logo pendant 60secondes après 4heures d'utilisation.Licence Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques commerciales de Dolby Laboratories.
Manufactured under a licence from U.S. Patent No’s: 5,956,674, 5,974,380, 5,978,762, 6,487,535, 6,226,616, 7,212,872, 7,003,467, 7,272,567, 7,668,723, 7,392,195, 7,930,184, 7,333,929 and 7,548,853. DTS, the Symbol, and DTS and the Symbol together are registered trademarks & DTS Premium Sound | 5.1 is a trademark of DTS, Inc. ⓒ2012 DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. DivX Certified Ⓡ to play DivX Ⓡ video up to HD 1080p, including premium content. DivXⓇ, DivX CertifiedⓇ and associated logos are trademarks of Rovi Corporation or its subsidiaries and are used under license. ABOUT DIVX VIDEO: DivXⓇ is a digital video format created by DivX, LLC, a subsidiary of Rovi Corporation. This is an official DivX CertifiedⓇ device that has passed rigorous testing to verify that it plays DivX video. Visit divx.com for more information and software tools to convert your files into DivX videos. ABOUT DIVX VIDEO-ON-DEMAND: This DivX CertifiedⓇ device must be registered in order to play purchased DivX Video-on-Demand (VOD) movies. To obtain your registration code, locate the DivX VOD section in your device setup menu. Go to vod.divx.com for more information on how to complete your registration. Covered by one or more of the following U.S. patents: 7,295,673; 7,460,668; 7,515,710; 7,519,274 Avis concernant les Licences libres En cas d'utilisation d'un logiciel open source, des Open Source Licences (Licences libres) sont disponibles dans le menu du produit. L'avis concernant les Open Source Licence (Licences libres) est uniquement disponible en anglais. Pour obtenir des informations sur la mention de licence Open Source, contactez le Service Consommateurs Samsung ou envoyez un message électronique à l'adresse oss.request@samsung.com.Terminologie 480i / 480p / 720p / 1080i / 1080p____ Chacune des fréquences de balayage ci-dessus fait référence au nombre de lignes de balayage effectives qui détermine la résolution d'écran. La fréquence de balayage peut être indiquée en i (entrelacé) ou p (progressif), en fonction de la méthode de balayage. - Balayage Le balayage désigne le processus d'envoi des pixels qui forment une image de manière progressive. Plus le nombre de pixels est élevé, plus l'image sera claire et éclatante. - Balayage progressif En mode de balayage progressif, toutes les lignes de pixels sont balayées une à une (progressivement) sur l'écran. - Balayage entrelacé En mode de balayage entrelacé, une ligne de pixels sur deux est balayée d'abord de haut en bas. Les lignes de pixels restantes sont ensuite balayées. Mode non entrelacé et mode entrelacé____ Le mode non entrelacé (balayage progressif) affiche une ligne horizontale depuis le haut jusqu'au bas de l'écran. Le mode entrelacé affiche d'abord le nombre de lignes impair, puis le nombre de lignes pair. Le mode nonentrelacé est principalement utilisé pour les moniteurs, dans la mesure où il garantit une parfaite clarté de l'écran. Le mode entrelacé, en revanche, est plutôt destiné aux téléviseurs. Pas de masque____ L'écran est composé de points rouges, verts et bleus. Plus la distance entre les points est petite, plus la résolution est élevée. Le pas de masque fait référence à la distance la plus courte entre des points de même couleur. Cette valeur est exprimée en millimètres. Fréquence verticale____ Le produit affiche une même image plusieurs fois par seconde (à l'instar d'une lampe fluorescente qui scintille) pour représenter une image qui sera visible par le spectateur. La fréquence d'une seule image affichée plusieurs fois par seconde est appelée fréquence verticale ou de rafraîchissement. La fréquence verticale est mesurée enHz. Par exemple, 60Hz fait référence à une image affichée 60fois en une seconde. Fréquence horizontale____ Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz. Source____ La source d'entrée désigne un périphérique source vidéo connecté au produit, tel qu'un caméscope ou un lecteur vidéo/DVD. Ports Composante (vert, bleu et rouge)____ Les ports Composante, qui identifient, émettent et reçoivent des signaux de contraste, offrent une qualité d'image supérieure à toute autre méthode de connexion vidéo. Plug & Play____ Plug&Play est une fonction qui permet l'échange automatique d'informations entre un moniteur et un ordinateur pour produire un environnement d'affichage optimal. Le produit utilise la norme internationale VESA DDC pour exécuter la fonction Plug & Play. Résolution____ La résolution désigne le nombre de points horizontaux (pixels) et verticaux (pixels) qui composent un écran. Elle représente le niveau de détail de l'écran. Une résolution plus élevée permet d'afficher davantage de données à l'écran et se révèle plus pratique pour exécuter plusieurs tâches simultanément. Par exemple: une résolution de 1920X1080 se compose de 1920 pixels horizontaux (résolution horizontale) et de 1080 pixels verticaux (résolution verticale). DVD (disque numérique polyvalent)____ DVD désigne un disque de stockage de masse de la taille d'un CD sur lequel vous pouvez enregistrer des applications multimédias (audio, vidéo ou jeu) à l'aide de la technologie de compression vidéo MPEG-2. HDMI (interface multimédia haute définition)____ Interface pouvant être connectée à une source audio numérique, ainsi qu'à une source vidéo haute définition (HD), en utilisant un seul câble et sans compression. Multiple Display Control (MDC)____ MDC (Multiple Display Control) est une application qui permet de commander simultanément plusieurs périphériques d'affichage à l'aide d'un ordinateur. La communication entre un ordinateur et le moniteur s'effectue au moyen de câbles RS-232C (transmission de données série) et RJ-45 (réseau local).
